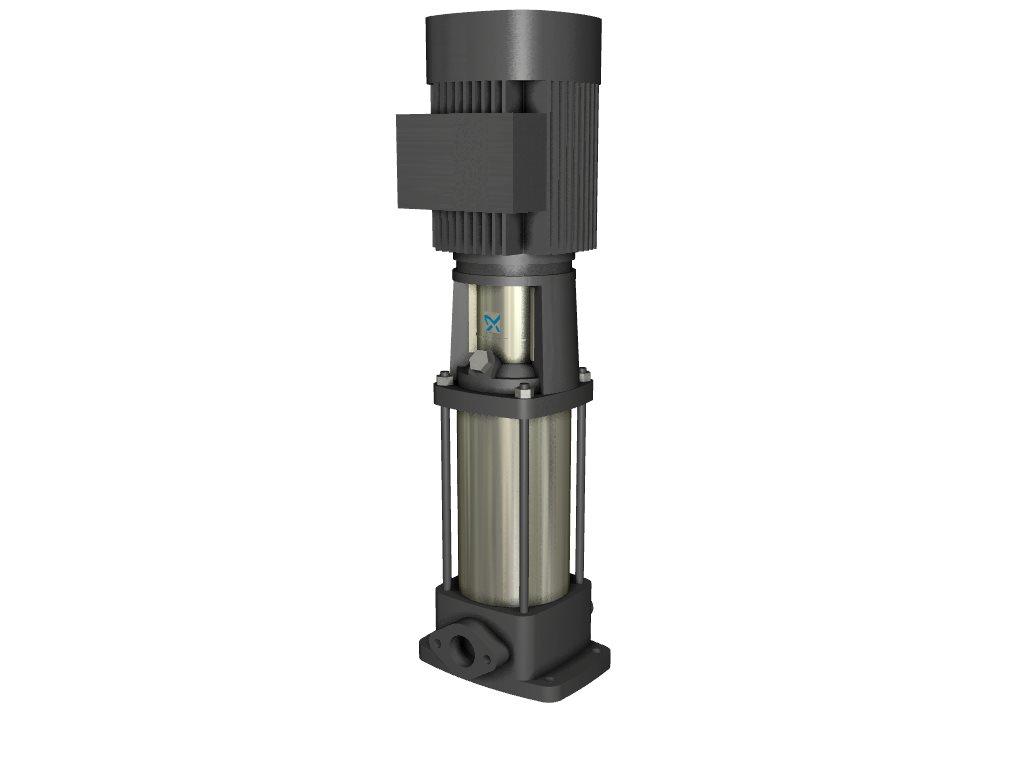

Positio Laske Kuvaus 1 CR 5-1 A-A-A-E-HQQE Tuote No.: 96516993 Vaaka-asenteinen, monijaksoinen keskipakopumppu, jossa imu- ja paineaukko ovat samalla tasolla (in-line).

Patruunatyyppinen akselitiiviste on luotettava, sitä on turvallista käsitellä, ja se on helppo huoltaa. Tehonsiirto tapahtuu laippakytkimen avulla.

1 Positio Laske Kuvaus 1 CR 5-1 A-A-A-E-HQQE Tuote No.: Vaaka-asenteinen, monijaksoinen keskipakopumppu, jossa imu- ja paineaukko ovat samalla tasolla (in-line). Voidaan asentaa vaakasuuntaiseen yksiputkijärjestelmään. Pumppupää ja runko ovat valurautaisia. Kaikki muut märkäosat ovat ruostumatonta terästä. Patruunatyyppinen akselitiiviste on luotettava, sitä on turvallista käsitellä, ja se on helppo huoltaa. Tehonsiirto tapahtuu laippakytkimen avulla. Putkiston liitännät on kytketty soikeilla laipoilla, joissa on sisäiset Rp-kierteet. Pumpussa on 3-jaksoinen, jalkaan asennettu, tuuletinjäähdytteinen epätahtimoottori. Muut tuotetiedot Tuotteessa on Grundfos Blueflux -merkintä. Sillä merkitään Grundfosin parhaat energiatehokkaat moottorit ja taajuusmuuttajat. Grundfos Blueflux -ratkaisut täyttävät tai ylittävät lakisääteiset vaatimukset, kuten EuP IE3- tai IE4-luokan vaatimukset. Teräs-, valurauta- ja alumiiniosissa on katodisähköpinnoituksella (CED) tehty epoksipohjainen pinnoite. CED on korkealaatuinen upotusmaalausprosessi, jossa osia ympäröivä sähkökenttä varmistaa maalihiukkasten tarttumisen ohuena ja tasaisena kerroksena osien pinnalle. Esikäsittely on olennainen osa prosessia. Koko prosessi käsittää seuraavat vaiheet: 1) Emäspohjainen puhdistus. 2) Sinkkifosfatointi. 3) Katodisähköpinnoitus. 4) Kuivatus µm kuivakalvonpaksuuteen. Valmiin tuotteen värikoodi on NCS 9/RAL 95. Pumppu Pumppu ja moottorin akseli on liitetty toisiinsa vakiomallisella laippakytkimellä. Pumppupäähän/moottorin jalkaan kiinnitetty laippakytkin on suojattu kahdella kytkinsuojalla. Pumppupää, pumppupään suoja ja moottorin kiinnityslaippa toimitetaan yhtenä kappaleena. Pumpussa on 1/2 tuuman ilmaustulppa ja ilmausruuvi. 1/1

2 Pumpussa on tasapainotettu O-rengastiiviste, joka kestää kovaakin kuormitusta. Tiiviste on asennettu patruunayksikköön, minkä vuoksi vaihto on helppoa ja turvallista. Tasapainotuksen ansiosta tätä tiivistetyyppiä voidaan käyttää korkeapainesovelluksissa. Patruunarakenne suojaa pumpun akselia ja pumpun akselin ja akselitiivisteen välissä olevaa liikkuvaa O-rengastiivistettä kulumiselta. Ensiötiiviste: - Pyörivän tiivisterenkaan materiaali: Piikarbidi (SiC) - Kiinteän renkaan materiaali: Piikarbidi (SiC) Tätä materiaaliyhdistelmää käytetään kohteissa, joissa korroosionkestävyys on tärkeää. Kova materiaaliseos kestää hyvin hankausta. Toissijainen tiivistemateriaali: EPDM (etyleenipropyleenikumi) EPDM kestää kuumaa vettä erinomaisesti. EPDM soveltuu käytettäväksi mineraaliöljyjen kanssa. Akselitiiviste on ruuvattu pumppupäähän. Kammiot ja juoksupyörät ovat ruostumatonta terästä. Kammioissa on PTFE-kaulusrengas, mikä tekee rakenteesta tiiviin ja erittäin tehokkaan. Juoksupyörien pinta on tasainen, ja siipien muoto takaa hyvän tehokkuuden. Runko on valmistettu valuraudasta. Soikeat laipat on kiinnitetty runkoon pulteilla. Rungon painepuolella on yhdistetty tyhjennystulppa ja ohitusventtiili. Pumppu on kiinnitetty alustaan neljällä pultilla pohjalaatan läpi. Moottori Moottori on täysin suljettu tuuletinjäähdytteinen moottori IEC- ja DIN-standardien mukaisin päämitoin. Moottori on kiinnitetty kierrerei'illä varustetulla laipalla (FT). Moottorin asennusmääräykset ovat standardin IEC mukaiset: IM B14 (Code I) / IM 361 (Code II). Hyötysuhteet ovat standardin IEC 634 mukaiset. Moottorin hyötysuhteen luokitus on IE3 standardin IEC mukaan. Moottorissa ei ole sisäänrakennettua moottorinsuojaa, joten se on liitettävä manuaalisella palautuksella varustettuun moottorinsuojakytkimeen. Moottorinsuojakytkimen asetukset on tehtävä moottorin nimellisvirran mukaisesti (I1/1). 2/1

3 Positio Laske Kuvaus Moottori voidaan liittää nopeussäädettyyn käyttölaitteeseen, ja sillä voidaan säätää pumpun tehokkuutta mihin tahansa toimintapisteeseen. Grundfos CUE -sarjassa on useita erilaisia nopeussäädettyjä käyttölaitteita. Lisätietoja on Win-/WebCAPSissa. Tekniset tiedot Neste: Pumpattava neste: Vesi Nesteen lämpötila-alue: C Nesteen lämpötila: C Tiheys: kg/m³ Tekniset: Pumpputietojen nopeusarvo: Nimellisvirtaama: Nimellisnostokorkeus: Akselitiiviste: Hyväksynnät nimikilvessä: Käyrätoleranssit: Materiaalit: Pumpun pesä: Juoksupyörä: 2896 rpm 5.8 m³/h 51.8 m HQQE CE,TR ISO 996:1999 Annex A Valurauta EN-JL13 ASTM A48-3 B Ruostumaton teräs DIN W.-Nr AISI 34 Asennus: Suurin ulkoinen lämpötila: 6 C Maks. paine annetussa lämpötil.: 16 bar / 1 C 16 bar / - C Vakiolaippa: SOIKEA Putkiliitäntä: Rp 1 1/4 Moottorin laippakoko: FT115 Sähkötiedot: Moottorimalli: 9SB IE Efficiency class: IE3 Napaluku: 2 Nimellisteho - P2: 1.5 kw Pumpun vaatima teho (P2): 1.5 kw 1.5 kw Syöttötaajuus: Hz Nimellisjännite: 3 x 2-24 D/ Y V Nimellisvirta: 5,45/3,15 A Käynnistysvirta: 8-93 % Cos phi - tehokerroin:,87-,82 Nimellisnopeus: rpm Efficiency: IE3 84,2% Moottorin hyötysuhde täydellä kuormalla: 84,2-84,2 % Moottorin hyötysuhde 3/4 kuormalla: 84,5-83,9 % Moottorin hyötysuhde 1/2 kuormalla: 83,1-81, % Suojausluokka (IEC 34-5): 55 (Protect. water jets/dust) Eristysluokka (IEC 85): F 3/1

4 Positio Laske Kuvaus Muut: Label: Grundfos Blueflux Minimum efficiency index, MEI :.57 Nettopaino: 35.6 kg Bruttopaino: 39.7 kg Lähetystilavuus:.8 m3 4/1

5 CR 5-1 Hz H [m] 75 CR 5-1, 3*38 V, Hz Pumpattava neste = Vesi Nesteen lämpötila = C Tiheys = kg/m³ eta [%] ,5 1, 1,5 2, 2,5 3, 3,5 4, 4,5 5, 5,5 6, 6,5 7, 7,5 8, 8,5 P [kw] Q [m³/h] NPSH [m] 1.5 P1 P /1

6 Kuvaus Arvo Tuotteen nimi: CR 5-1 A-A-A-E-HQQE Tuotenro: EAN-numero: Hinta: Pyynnöstä Tekniset: Pumpputietojen nopeusarvo: 2896 rpm Nimellisvirtaama: 5.8 m³/h Nimellisnostokorkeus: 51.8 m Suurin nostokorkeus: 69.7 m Juoksupyörät: 1 Akselitiiviste: HQQE Hyväksynnät nimikilvessä: CE,TR Käyrätoleranssit: ISO 996:1999 Annex A Pumppumalli: CR 5 Jaksot: 1 Pumppuversio: A Malli: A Materiaalit: Pumpun pesä: Juoksupyörä: Materiaalikoodi: Kumin koodi: Valurauta EN-JL13 ASTM A48-3 B Ruostumaton teräs DIN W.-Nr AISI 34 A E H [m] P [kw] Rp 1 1/4 M1 x 4 CR 5-1, 3*38 V, Hz Pumpattava neste = Vesi Nesteen lämpötila = C Tiheys = kg/m³ 4 x ø Q [m³/h] P1 P2 eta [%] NPSH [m] 4 2 Asennus: Suurin ulkoinen lämpötila: 6 C Maks. paine annetussa lämpötil.: 16 bar / 1 C 16 bar / - C Vakiolaippa: SOIKEA Liitäntäkoodi: A Putkiliitäntä: Rp 1 1/4 Moottorin laippakoko: FT G 1/ Neste: Pumpattava neste: Vesi Nesteen lämpötila-alue: C Nesteen lämpötila: C Tiheys: kg/m³ Sähkötiedot: Moottorimalli: 9SB IE Efficiency class: IE3 Napaluku: 2 Nimellisteho - P2: 1.5 kw Pumpun vaatima teho (P2): 1.5 kw 1.5 kw Syöttötaajuus: Hz Nimellisjännite: 3 x 2-24 D/ Y V Nimellisvirta: 5,45/3,15 A Käynnistysvirta: 8-93 % Cos phi - tehokerroin:,87-,82 Nimellisnopeus: rpm Efficiency: IE3 84,2% Moottorin hyötysuhde täydellä 84,2-84,2 % kuormalla: Moottorin hyötysuhde 3/4 kuormalla: 84,5-83,9 % Moottorin hyötysuhde 1/2 kuormalla: 83,1-81, % Suojausluokka (IEC 34-5): 55 (Protect. water jets/dust) Eristysluokka (IEC 85): F LOW VOLTAGE DIRECTION OF ROTATION L3 L2 L1 HIGH VOLTAGE DIRECTION OF ROTATION L1 L2 L3 6/1

7 Kuvaus Moottorisuoja: Moottorin N:o: Arvo Ei ole 85U596 Muut: Label: Grundfos Blueflux Minimum efficiency index, MEI :.57 Nettopaino: 35.6 kg Bruttopaino: 39.7 kg Lähetystilavuus:.8 m3 7/1

8 CR 5-1 Hz cos phi eta CR SB 1.5 kw 3*38 V, Hz I [A] cos phi.8 I eta ,1,2,3,4,5,6,7,8,9 1, 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2, n [rpm] P2 [kw]. P1 [kw] 28 n P /1

9 CR 5-1 Hz G 1/2 22 Rp 1 1/4 M1 x x ø13.5 Huomaa! Kaikki yksiköt [mm] ellei toisin mainita. Rajoitus: Tämä yksinkertaistettu mittakuva ei sisällä kaikkia yksityskohtia. 9/1

10 CR 5-1 Hz LOW VOLTAGE DIRECTION OF ROTATION L1 L2 L3 HIGH VOLTAGE DIRECTION OF ROTATION L1 L2 L3 Huom. kaikki yksiköt ovat mm 1/1
