1 Keraamiset julkisivuratkaisut nr. 1/2019

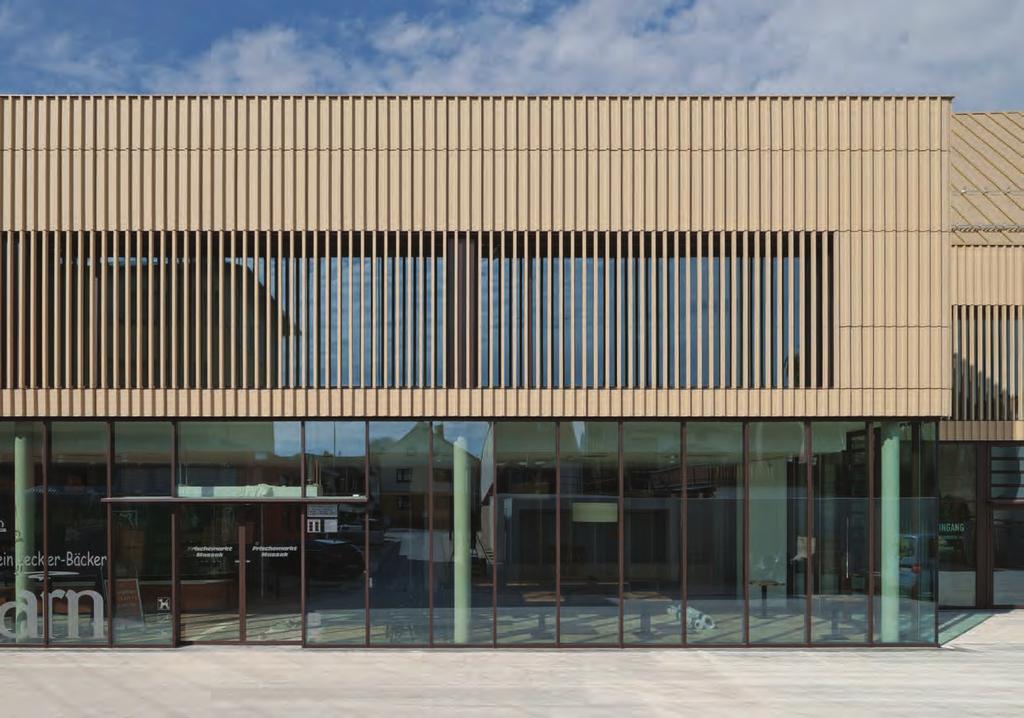

2 Julkisivulankut Ripustetut, taustatuulettuvat julkisivuverhoukset. Keraamiset sauvat Yksilöllinen ja kevyt ilme julkisivulle. Kuva: Anke Müllerklein, Moeding. Muotolaatat Täysin projektikohtaisesti räätälöitävä ulkoasu. Kuivapuristelaatat Moderni julkisivuratkaisu, eläväinen julkisivu eri laattakokoja yhdistelemällä. Saatavana suurimmillaan koossa x mm. Kuva: Johann Hörner - Kuva: Laminam Architectural

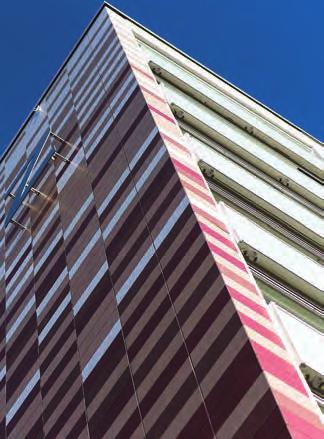

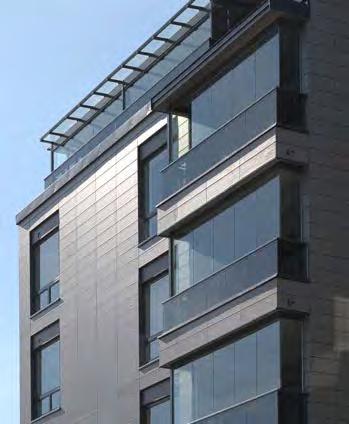

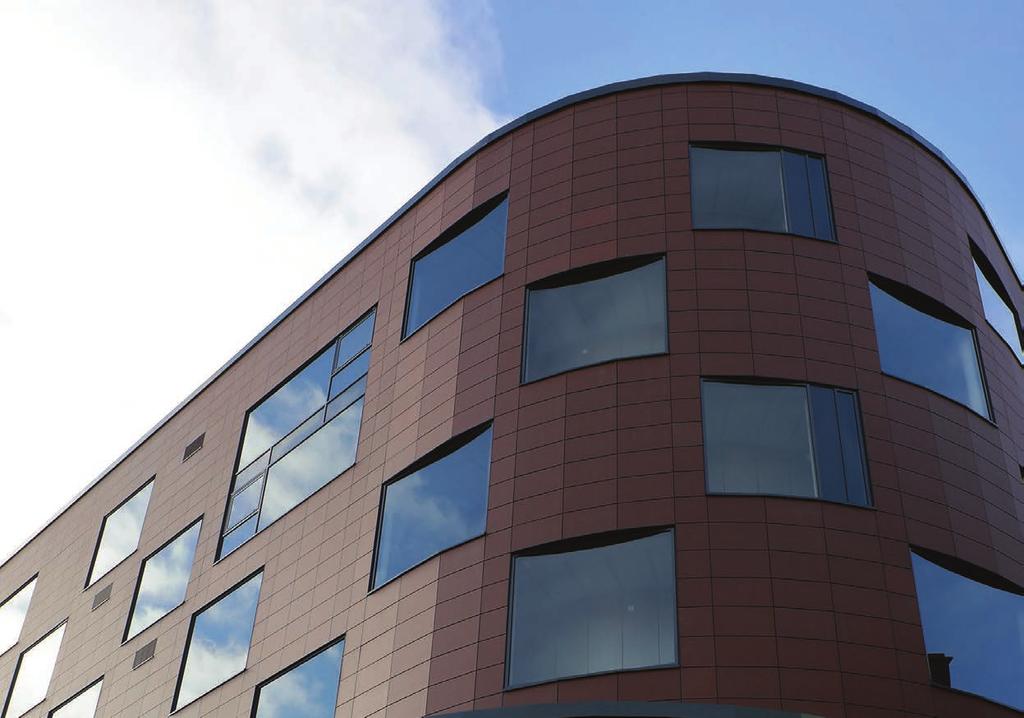

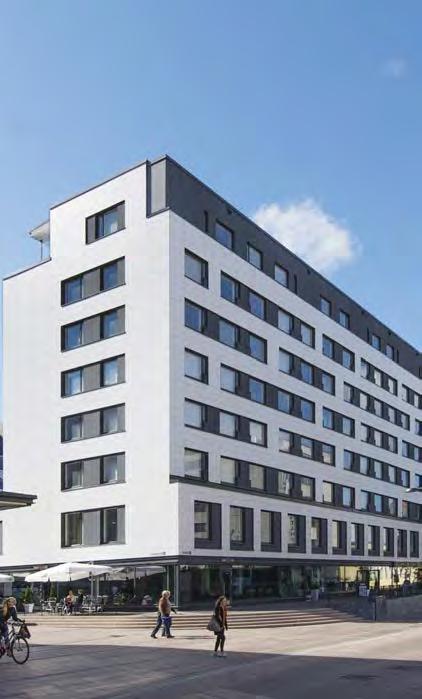

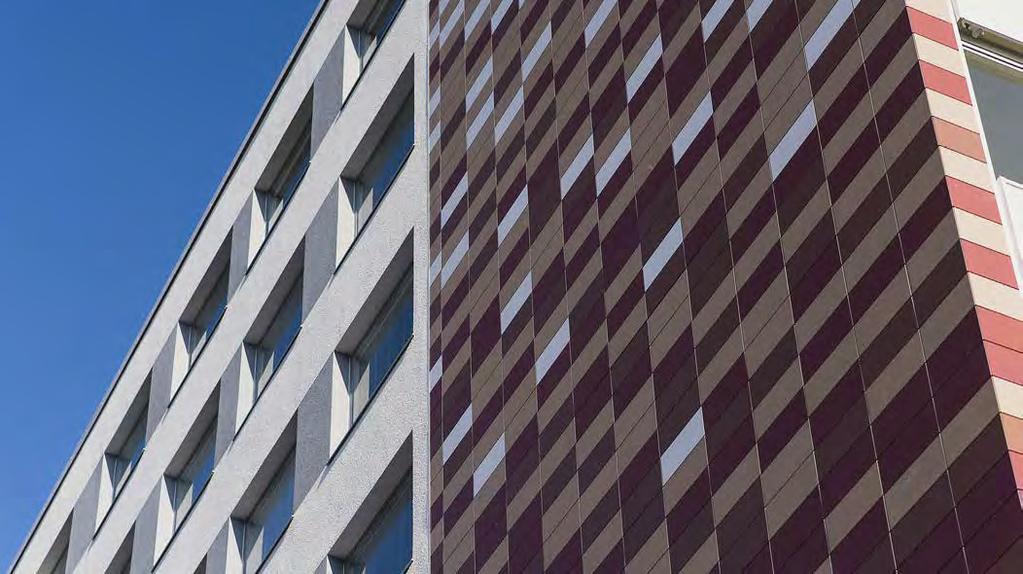

3 Julkisivulankut Piliamestis, Kaunas, Liettua. Agrob Buchtalin keraamiset julkisivulankut. Julkisivulankut As Oy Merikamppi (ylin kuva) sai uuden ilmeen Agrob Buchtalin julkisivulankuilla. Clarion Hotel Helsinki Airport (yllä) siivessä on alakattoasennus ja pystyyn asennettua keraamista julkisivulankkua. Vas. Iso-Aleksi Tampereelta.

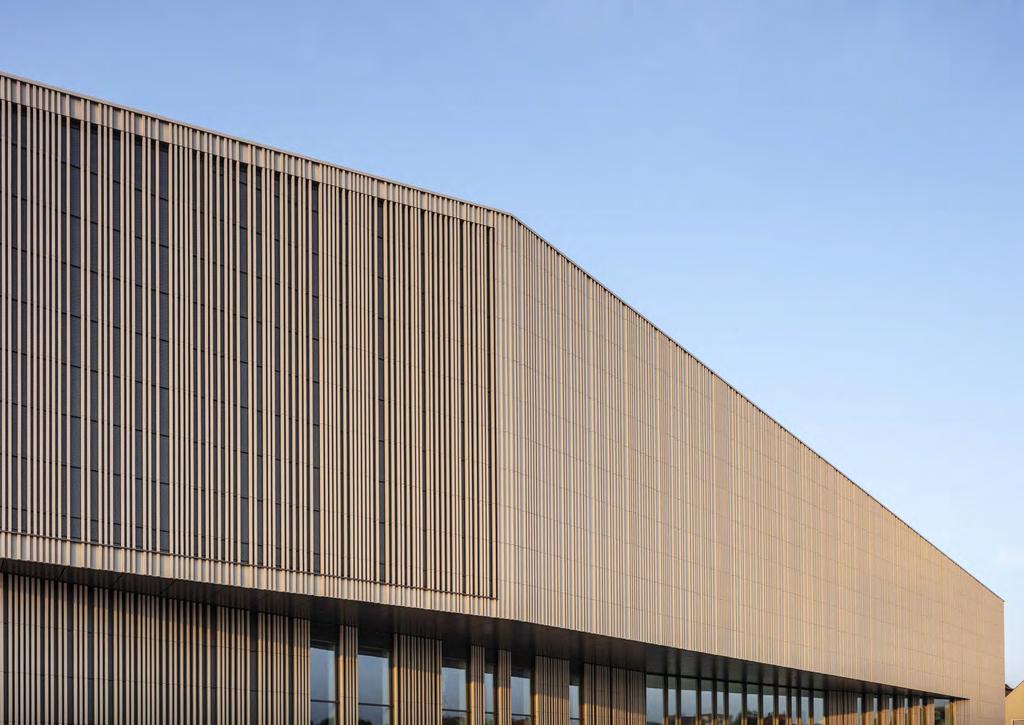

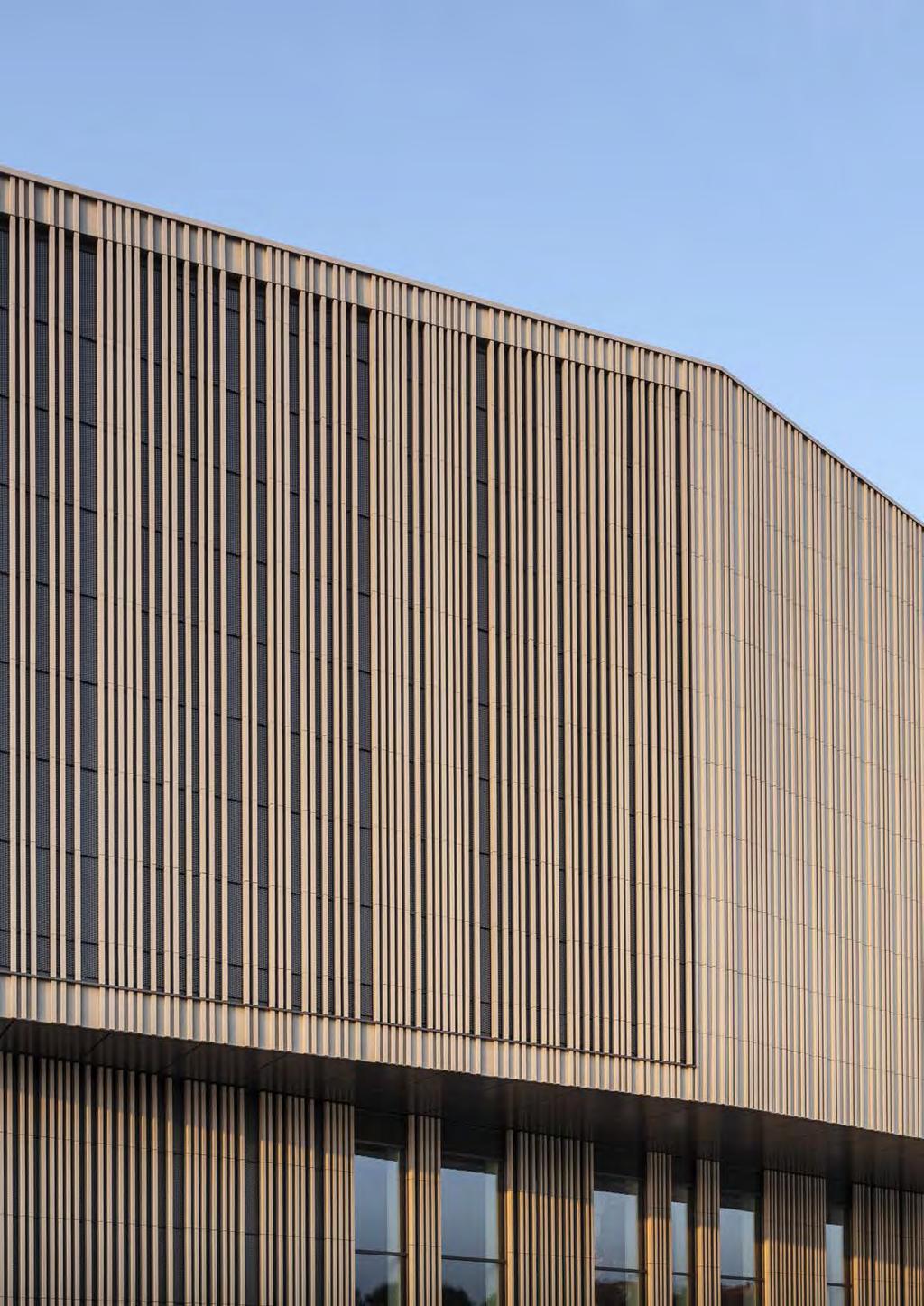

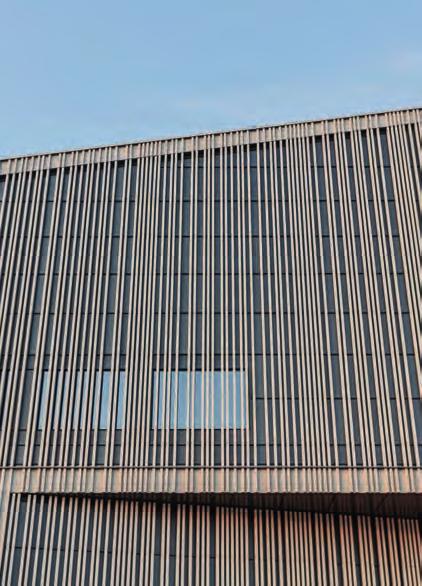

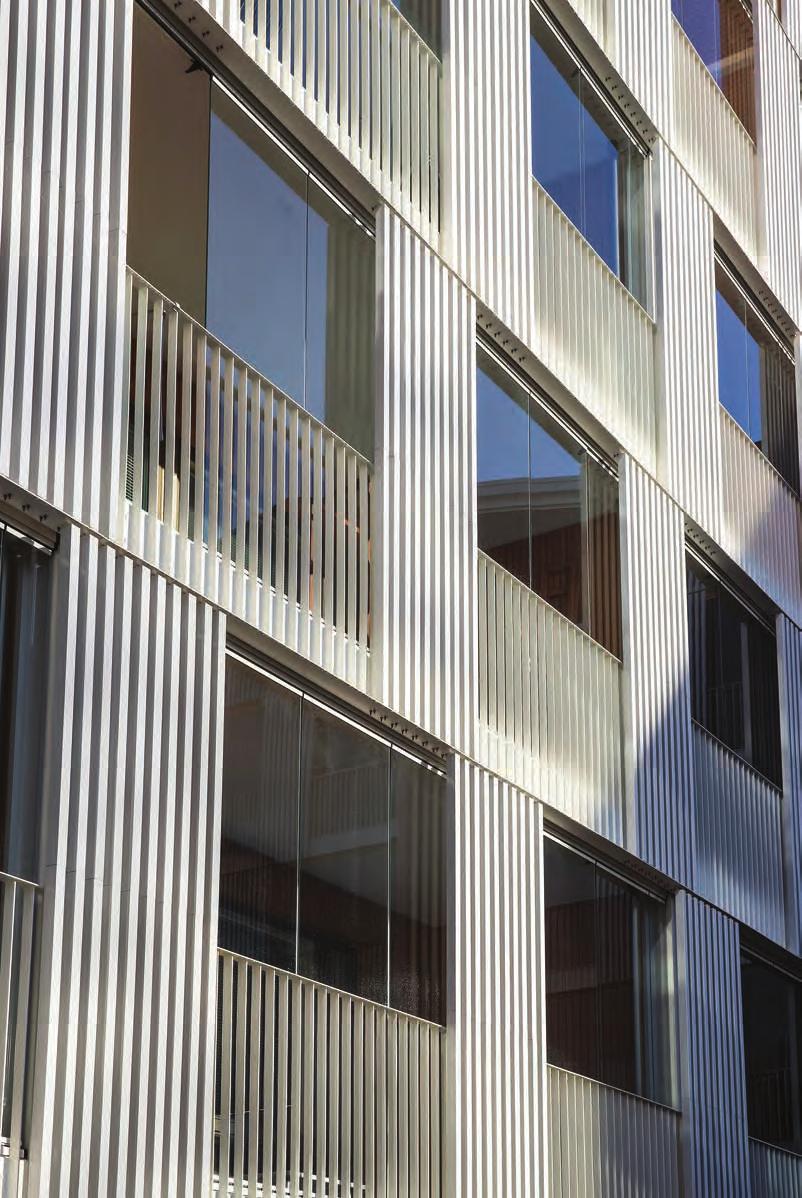

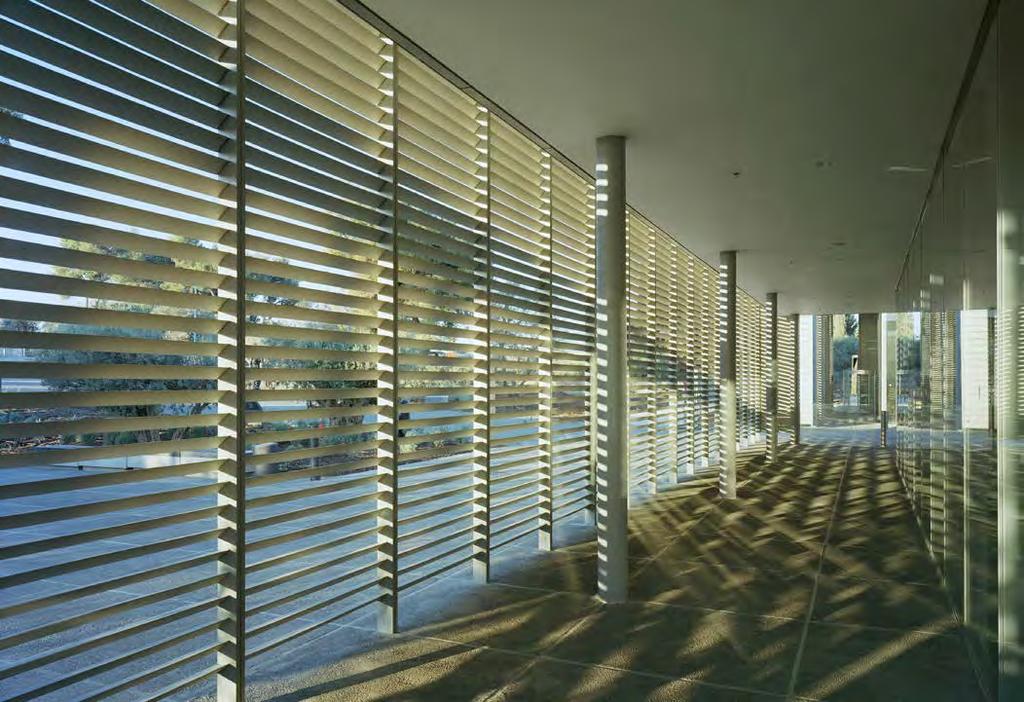

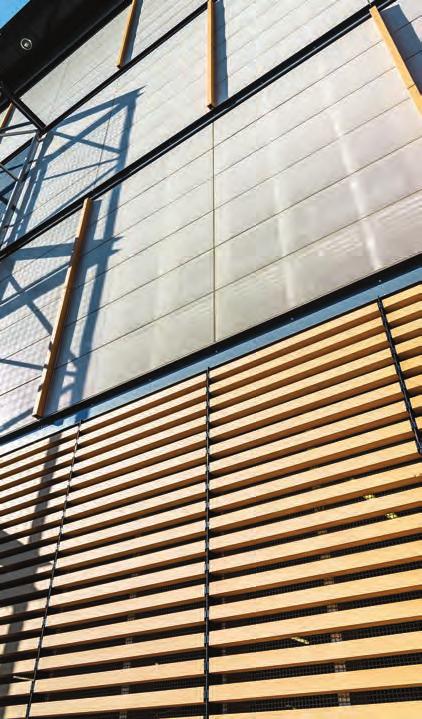

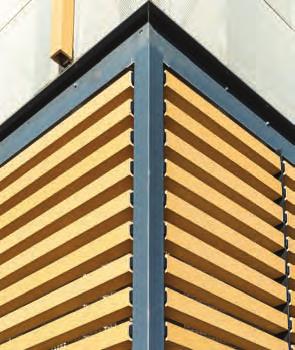

4 Kuva: Timothy Hursley, Moeding Keraamiset sauvat Asunto Oy Helsingin Käpylän Posteljooni. Kuva: Rolf Sturm, Moeding. Keraamiset sauvat Lappeenrannan sairaalaparkki (vas.) Agrob Buchtalin keraamiset sauvat vaaka-asennuksella. Moeding (ylin) keraamiset sauvat Philadelphian Museum of American Jewish History sekä Sparkasse Mühlacker terrakotta beiget keraamiset sauvat.

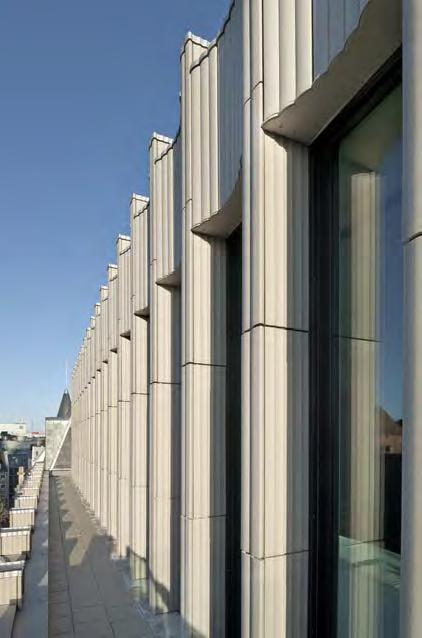

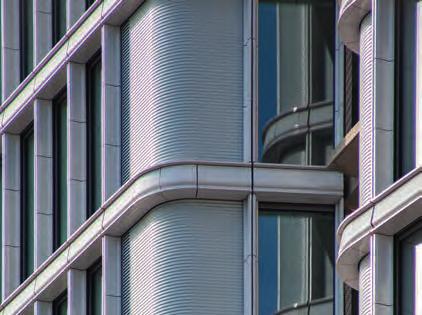

5 Kuva: Alexander Bernhard, Moeding. Muotolaatat Kun julkisivuihin vaaditaan yhä yksilöllisempiä ratkaisuja, Moeding vastaa täysin projektikohtaisesti räätälöitävillä muotolaatoilla. Kuva: Kuva: Johann Hörner - Musiikin kieli Karlsruhen musiikkiyliopiston muotokieltä. Kuva: Toni Ott, Moeding. Moedingin kohteista on tullut arkkitehtuurisia nähtävyyksiä ympäri maailman. Kuva: Anke Müllerklein, Moeding.

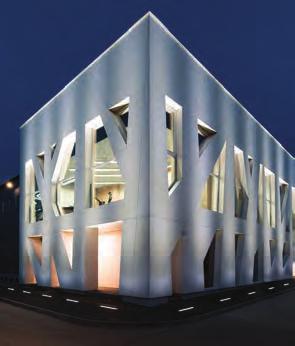

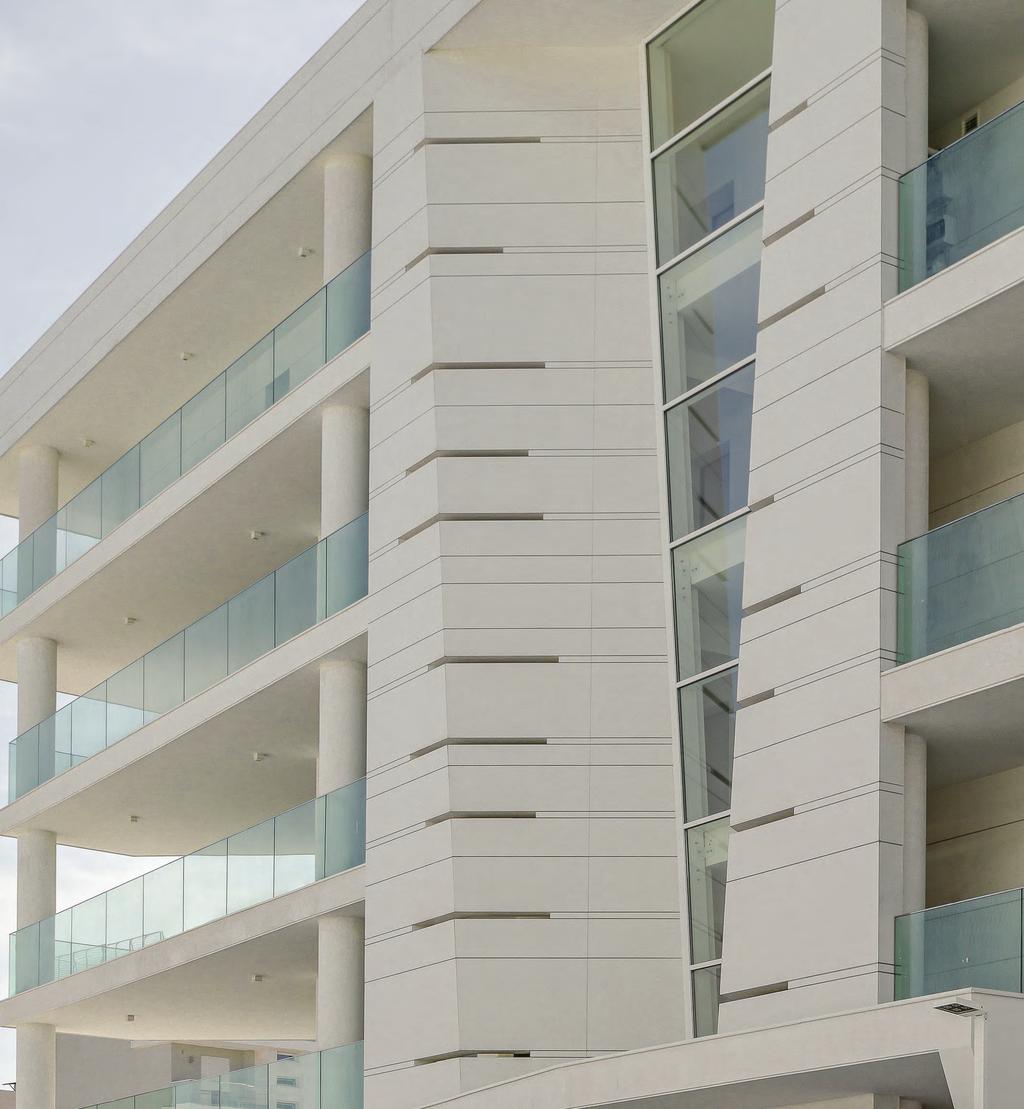

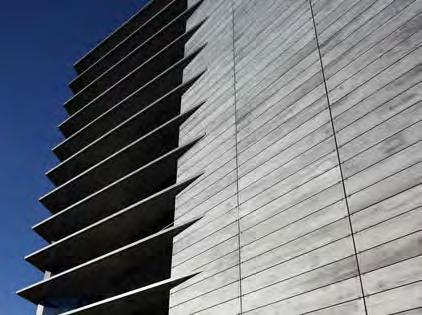

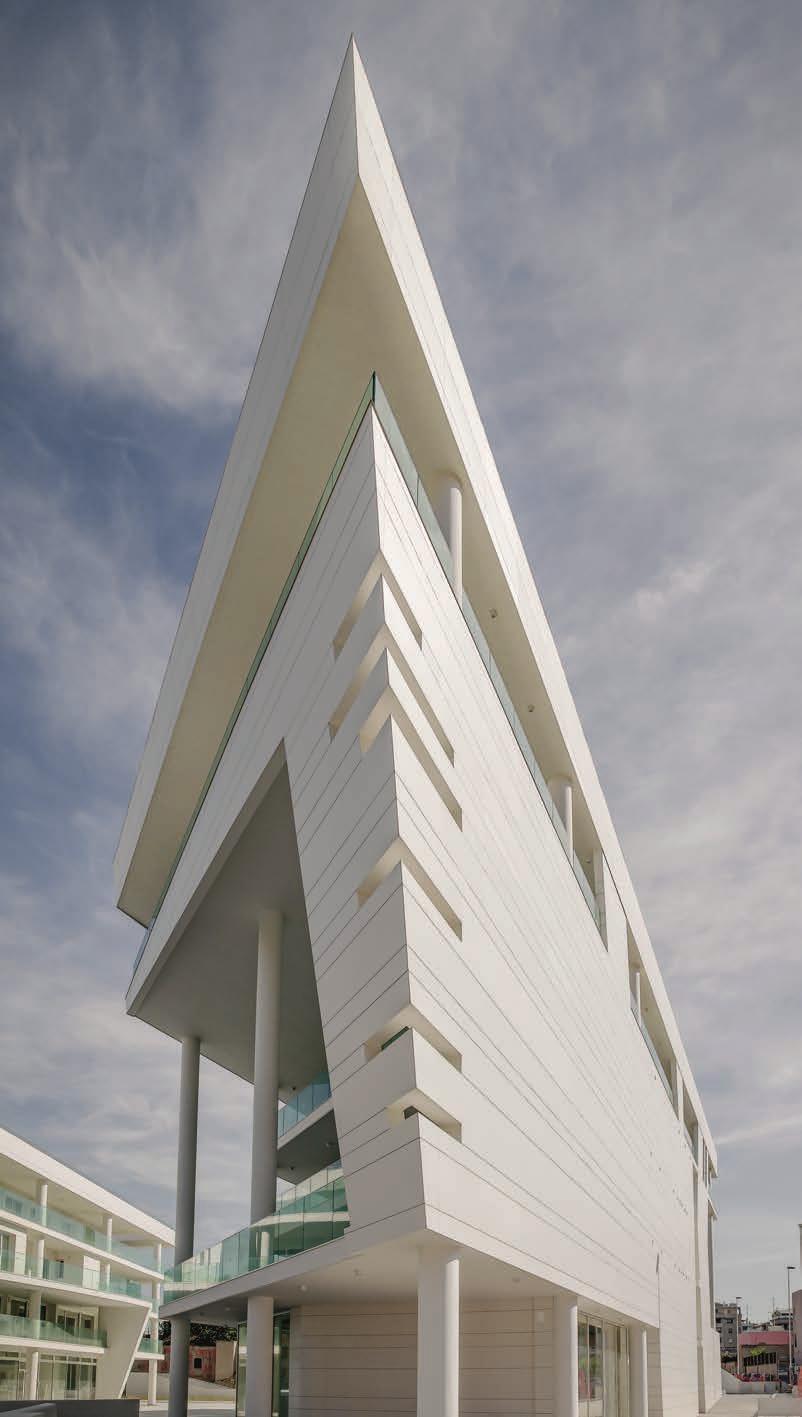

6 Kuva: Laminam Kuivapuristelaatat Cagliarissa sijaitseva tislaamo muistuttaa suurta laivaa valkealla ulkoasullaan ja terävillä muodoillaan. Kuva: Laminam. Kuva: Florim. Kuivapuristelaatat Luonnonkivimäinen pinta keramiikan ominaisuuksilla. Kuivapuristelaattojen kokoja ja ladontaa vaihtelemalla voi luoda eläväisen ja yksilöllisen julkisivun, joka kestää ympäristön kuormitusta ja ajan hammasta. Kuva: Emilgroup

7 12 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut ABL-Laattojen keraamiset julkisivuratkaisut: Moderneja maamerkkejä ja onnistuneita korjaushankkeita Julkisivun valinta on yksi suurimmis- julkisivurakentamisesta. Olemme toi- Finlandia-palkinnon saanut uusi las- ta päätöksistä rakennusprojekteis- mittaneet Suomeen yli m2 tensairaala on malliesimerkki raken- sa. Aivan ehdotonta on, että julkisivu keraamista julkisivulaattaa niin uudis- nuksesta, jossa yhdistyy sekä keraa- kestää aikaa ja rasitusta. Julkisivun kohteisiin kuin julkisivusaneerauspro- misten laattojen funktionaalisuus sekä tehtävä on olla rakennuksen suoja, jekteihinkin. keramiikan ajaton kauneus. sen täytyy pitää kurja sää ja sadevesi Lisäksi esitteeseen on poimittu ulkona, lämpö sisällä ja päästää ra- Korjausrakentamista Suomen mukaan referenssejä maailmalta. Re- kenteisiin tiivistynyt kosteus helposti historiallisissa kohteissa ferenssejä, joiden muotokielessä on kuivumaan. jotain niin kutkuttavaa suomalaiseen Pitkänkin vaatimuslistan edessä Korjausrakentamisen osuuden kasva- makuun, että ne tuovat varmasti uutta keraaminen julkisivu puoltaa paik- minen kaikesta rakentamisesta on kas- inspiraatiota suomalaisten julkisivujen kaansa. Teknisesti kehittyneet, taus- vava trendi. suunnitteluun. tatuulettuvat keraamiset julkisivu- Meillä on ollut kunnia olla mukana On hyvä muistaa, että keramiikka järjestelmät suojaavat rakennusta ja useissa mielenkiintoisissa korjaus- mahdollistaa ominaisuuksien puolesta parantavat sen energiatehokkuutta. hankkeissa, joita olemme nostaneet hyvinkin omaleimaiset ratkaisut muo- Keraaminen julkisivu kestää Suo- mukaan tähän esitteeseen. tojen, värien, kokojen ja pintojen puo- men haastavissa sääolosuhteissa vuo- Olemme olleet mukana myös eri- lesta. Vain mielikuvitus on rajana. sikymmeniä muuttumattomana. tyisen haastavissa saneeraushankkeissa, joissa projektikohtaisesti räätälöity 14 Palvelumme 50 Referenssi: 78 Kuivapuristelaatat Suomessa yli m 2 keraaminen julkisivuratkaisu on tarjon- julkisivuprojekteihin As Oy Helsingin Posteljooni 92 Referenssi: ABL-Laattojen keraamista julkisivua nut ainoan mahdollisen korjausvaihto hyvää syytä valita 52 Keraamiset sauvat: Tampereen yliopistollinen sairaala ehdon. keraaminen julkisivu Moeding Baguettes Suomessa rakennuskannassa on yli 20 Julkisivulankut 58 Referenssi: 500 miljoonaa neliötä julkisivua. Moderneja maamerkkejä 28 HT-pinnoite Regensburgin museo Puu, tiili ja betoni ovat julkisivu- suomalaisessa arkkitehtuurissa 36 Referenssi: 60 Referenssi: materiaaleissa hallitsevassa asemassa, Uusi lastensairaala Museum of American Jewish mutta ekologiset, pitkäikäiset ja kestä- Tässä esitteessä kerromme mo- 38 Referenssi: History vät keraamiset julkisivuratkaisut ovat derneista maamerkeistä, joissa on Mannerheimintie Muotolaatat varteenotettavia haastajia. ABL-Laattojen keraamiset julkisivu- 44 Keraamiset sauvat: 70 Referenssi: Karlsruhe ABL-Laatoilla on vuosikym- laatat. Esimerkiksi arkkitehtuurin KeraShape 71 Referenssi: Wien menien kokemus keraamisesta

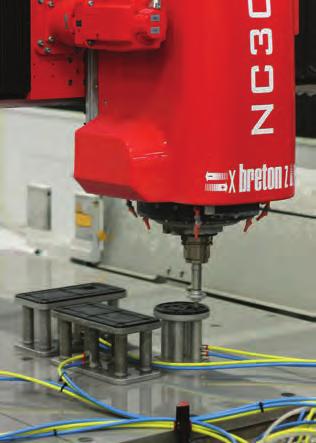

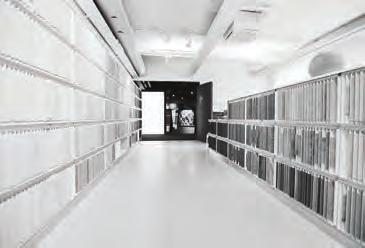

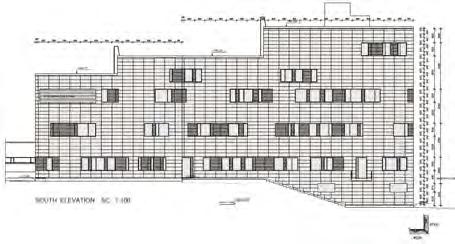

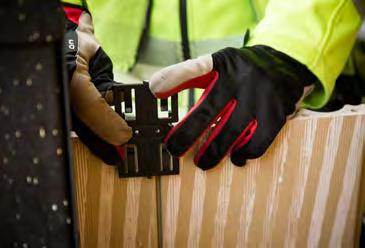

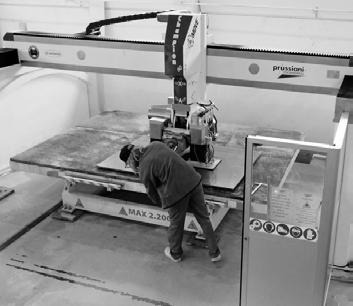

8 14 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 15 ABL-Laatat tarjoaa kokonaisvaltaista palvelua julkisivuprojektien suunnitteluun ja läpivientiin Agrob Buchtalin asennusinsinööri Thomas Eidenhardt Triplan rakennustyömaalla. Suunnitteluapu Mallit ja tuki projektiisi ABL-Laattojen laadukkaat Meillä on vuosikymmenten laatat, tarvikkeet ja osaava kokemus keraamisesta jul- Asennustekniikkaneuvonta Erikoisratkaisut palvelu ovat käytettävissäsi kisivurakentamisesta. Koko- mittatilauksena kaikkiin projekteihin. naisvaltainen tuki varmistaa, Keraamisen julkisivun asen- että onnistut projektissasi. tamisessa sinulla on tuke- Kun tarvitset erikoisrat- Suunnittelijat ja arkkitehdit nasi asiantuntijoidemme kaisuja tai mittatilauksena saavat meiltä apua kohtei- Laskemme ja arvioimme tar- joukko. valmistettuja pintoja koh- densa laatoituksien suun- vittavat määrät, annamme teeseesi, ABL-Leikkaamo on nitteluun ja valintaan. Laat- yksityiskohtaiset arviot ja Järjestämme kohteisiin mie- apunasi. takirjastoistamme löydät toimitamme työselitysmal- lellämme asennustekniikka- tuhannet eri vaihtoehdot ja lit. Saat meiltä tarvittavat neuvontaa ja alueenamme Laattaleikkaamollamme on voit helposti vertailla erilai- detaljit, DWG-objektit ja on koko Suomi. täydet valmiudet erityisesti sia yhdistelmiä. BIM/CAD -mallinnukset. keraamisten suurlaattojen työstämiseen.

9 16 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 17 8 syytä valita keraaminen julkisivuratkaisu Kun vaatimuslistalla ovat näyttävyys, taloudellisuus, pitkä elinkaari, sekä vielä ympäristöystävällisyys, ratkaisu on keraaminen julkisivu. Keraamiset julkisivuratkaisut antavat värien, struktuurien ja muotojen skaalallaan arkkitehdeille ja suunnittelijoille inspiraatiota ja vapauden. Suunnittelun vapaus Laaja valikoima erilaisia pintakuviointeja, muotoja, kokoja ja värejä antaa suunnittelijoille runsaasti vaihtoehtoja ja vapautta. Olemassa olevien mallien lisäksi kohteisiin on mahdollista räätälöidä julkisivuratkaisuja. Suojaa ja hengittää Taustatuulettuva järjestelmä suojaa rakennusta kaikissa sääolosuhteissa. Seinärakenteiden ja julkisivupinnan väliin jäävä ilmapatja torjuu energiahukkaa pakkasilla ja pitää sisäilman miellyttävänä kesäkuumalla. Rakennuksen sisältä tulevan kosteuden se haihduttaa ilmaan, eli rakenteet saavat hengit- Säästää kuluja elinkaarella Keraaminen julkisivujärjestelmä maksaa itsensä takaisin pitkäikäisenä ratkaisuna, huoltovapautena, sekä energiansäästönä lämmitys- ja ilmastointikuluissa. Säilyttää värinsä ja muotonsa Yli 1200 C poltto takaa, etteivät aika, säätilojen vaihtelu ja UV-säteily kuluta keraamisen laatan pintaa. Sen väri ja muoto pysyvät. Keraamisissa järjestelmissä etuna on minimimaalinen kosteus- ja lämpöliike (<1mm/1m). Laatoilla on hyvä mekaaninen kestävyys. tää ja pysyvät terveinä. Äänieristys suojaa melulta Helppo asentaa Helppo puhdistaa Turvallisuus kärkenä Melusaasteelta suojaava Julkisivuremontissa keraa- Keraaminen julkisivulaatta Keraamiset julkisivujärjes- ratkaisu lisää viihtyvyyttä minen julkisivujärjestelmä on helppo pitää puhtaana. telmien paloturvallisuus sisätiloissa. Erinomainen on helppo asentaa vanhojen on ensiluokkaista. Ne ovat ominaisuus, joka on haluttu rakenteiden päälle. Mikäli A1-Luokan materiaalia, joka julkisissa rakennuksissa, toi- yksittäisiä laattoja täytyisi luokitellaan palamattomak- mistoissa ja hotelleissa. vaihtaa, on tämäkin helposti si. Ne eivät syty palamaan tehtävissä. eikä niistä haihdu vaarallisia kemikaaleja, mikäli kiinteistön sisällä palaa.

10 18 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 19 Keraamiset julkisivulankut

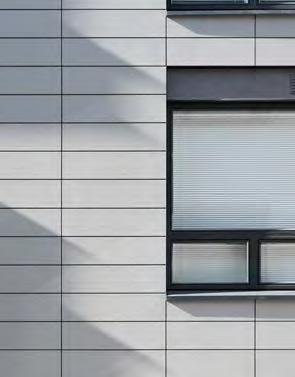

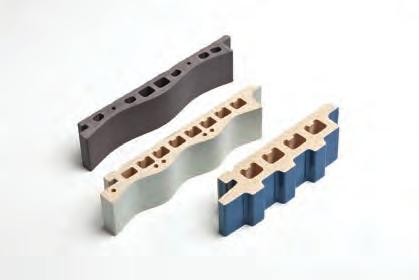

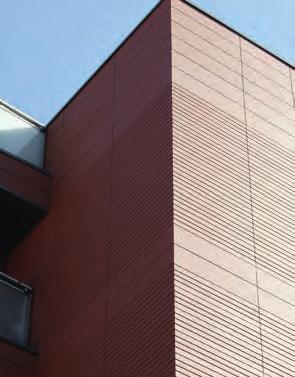

11 20 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 21 KeraTwin K20 -järjestelmä Agrob Buchtalin Ke ratwin K20 vakuuttaa arkkitehtonisella monimuotoisuudellaan. Käytettävissä on suuri valikoima erilaisia laattoja vakiokorkeuksissa cm ja jopa 180 cm:n pituudella, sekä laaja väripaletti harmonisesti yhteensopivia värejä täydennettynä kontrastiväreillä. Taustatuulettuvan järjestelmän laattojen asennus onnistuu nopeasti ja tehokkaasti vaikka vanhojen rakenteiden päälle. 1 Energiatehokas facelift Monia muita rakennusmateriaaleja kevyempi ja kustannustehokkaampi keraaminen laatta sopii saneerausprojekteihin. Anna talolle kestävä facelift ja paranna talon energiatehokkuutta. As Oy Meri-Kamppi Ruoholahdessa on hyvä esimerkki tästä. 2 Ympäristöystävällinen Kasvavissa keskuksissa uudiskohteiden suunnittelulta vaaditaan paljon. Keraamiset julkisivuratkaisut vastaavat tämän päivän ympäristö- ja energiavaatimuksiin sekä suunnittelun haasteisiin. 3 Moderni maamerkki Keraamiset julkisivujärjestelmät tuovat esteettistä lisäarvoa paitsi kaupunkikuvaan, myös terveempiä ja energia tehokkaampia julkisivuratkaisuja julkiskohteisiin.

12 22 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 23 SpectraView H=HT-pinnoite SpectraView Lasitettu, puolihimmeä pinta Kontrastisävyt, lasitettu kiiltävä pinta Huomioithan, että KeraTwin K20-järjestelmässä on mahdollista tuottaa räätälöityjä 6201 cream 1 H 6202 cream 2 H 6203 cream 3H 6204 cream 4 H 6205 cream 5 H pintoja ja värejä projektin vaatimusten mukaisesti. 105 lemon yellow H 151 orange H 152 apple-green H 153 violet H 154 contrasting red H 144 intense blue H 6211 yellow 1 H 6212 yellow 2 H 6213 yellow 3 H 6214 yellow 4 H 6215 yellow 5 H Natura Lasittamaton pinta 6221 apricot 1 H 6222 apricot 2 H 6223 apricot 3 H 6224 apricot 4 H 6225 apricot 5 H 6231 salmon-red 1 H 6232 salmon-red 2 H 6233 salmon-red 3 H 6234 salmon-red 4 H 6235 salmon-red 5 H 407 white 407 white (H) 410 cream 410 cream (H) 411 ochre 411 ochre (H) 412 salmon 412 salmon (H) 396 salmon-red 396 salmon-red (H) 6241 pink 1 H 6242 pink 2 H 6243 pink 3 H 6244 pink 4 H 6245 pink 5 H 397 brick-red 397 brick-red (H) 403 red 403 red (H) 408 red-brown 408 red-brown (H) 409 iron-grey 409 iron-grey (H) 414 light-grey 414 light-grey (H) 415 vulcan-grey 415 vulcan-grey (H) 6251 neutral-grey 1 H 6252 neutral-grey 2 H 6253 neutral-grey 3 H 6254 neutral-grey 4 H 6255 neutral-grey 5 H 4230 glacier-white, kiiltävä H 416 smoky-blue 416 smoky-blue (H) 417 patina-green 417 patina-green (H) 418 brown 418 brown (H) 419 black 419 black (H) 6261 grey 1 H 6262 grey 2 H 6263 grey 3 H 6264 grey 4 H 6265 grey 5 H 4234 chalk-white, matta H Design Lasittamaton pinta 6271 blue 1 H 6272 blue 2 H 6273 blue 3 H 6274 blue 4 H 6275 blue 5 H 4530 black, kiiltävä H 1403 golden red 1403 golden red H 1410 golden cream 1410 gold. cream H 1414 golden grey 1414 golden grey H 1415 golden anthracite 1415 golden anthracite H 6281 green 1 H 6282 green 2 H 6283 green 3 H 6284 green 4 H 6285 green 5 H 4534 black, matta H

13 24 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 25 Hyödynnä suunnittelussa Design-pintoja Design lasitettu Stone Savona H=HT-pinnoite Metal 1185 lime H 1188 beige H 1189 brown H 1186 grey H 1189 anthracite H 1190 Metallic Metallic Metallic vertical Streetlife rust H, 1156 horizontal Stone Quarzit Wood 1181 Metal 2 H 1145 Oak cream oak H 1165 Driftwood grey-brown H 1152 basalt-grey H 1150 white-grey H 1151 sand-beige H 1180 Metal 1 H 1182 Metal 3 H 1146 Oak natural oak H 1147 Oak anthracit oak H Huomioithan, että KeraTwin K20 -järjestelmässä on mahdollista tuottaa räätälöityjä pintoja ja värejä projektin vaatimusten mukaisesti.

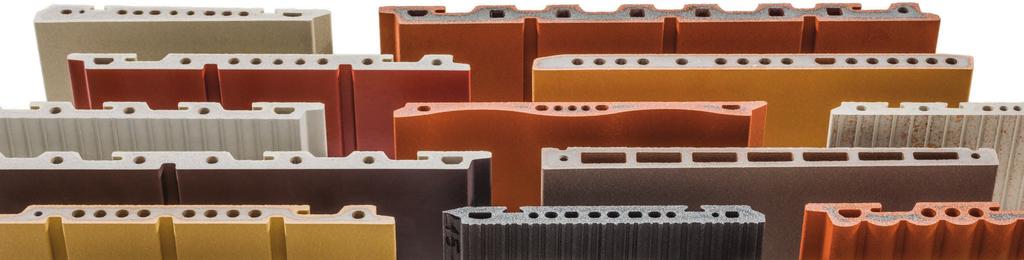

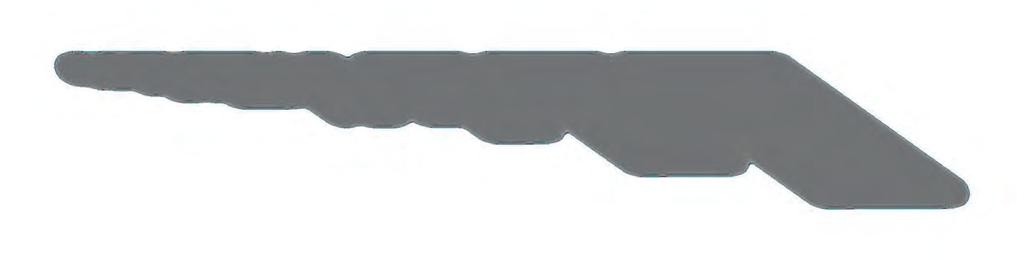

14 26 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 27 Muodot ja koot Pituus aina mm asti (1 mm välein) Muotolaatat Sileä Positiivinen uraprofiili Raidallinen kuvio Uritettu Pituus, mm asti Korkeus, mm Shed profiili Pintaharjattu Siniaalto New Wave Laattakokoja ja pintoja on mahdollista räätälöidä yksilöllisesti ja projektikohtaisesti. Laatu DIN EN 14411, ryhmä Alla, lasitetut/lasittamattomat (GL/UGL) pienestä suurikokoisiin laattoihin, 20 mm paksu, 32 kg/m2 Paksuus Paino Murtumislujuus 20 mm 32 kg/m N

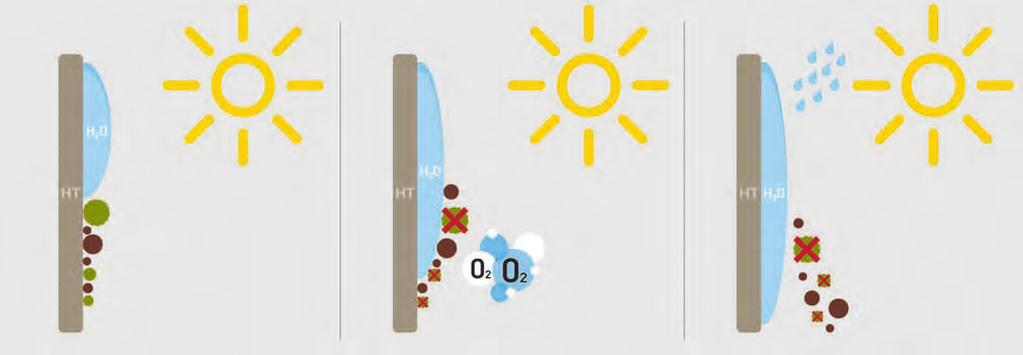

15 28 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 29 Vallankumouksellinen HT-pinnoite Huoltovapaa HT-pinnoitettu julkisivu Keraamisiin julkisivulaattoihin on saatavilla itsestään puhdistuva titaanioksidipinnoite, eli HT-pinnoite. HT-pinnoitettujen laattojen puhtaanapito on todella helppoa. Valon, hapen ja veden synnyttämä reaktio puhdistaa seinälaatat automaattisesti. HT-pinnoite puhdistaa myös ilmaa, sillä se neutraloi kasvihuonekaasuja ja ympäristöpäästöjä. Titaanidioksidi (TiO2) HT-pinnoitteen edut on titaanipigmentti, jota käytetään 1. Hajottaa bakteereja, sieniä, levää, muun muassa elintarvikkeiden ja kos- sammalta ja mikrobeja metiikan valmistuksessa. 2. Laatan alkuperäiset ominaisuudet, 1. Pinnalle muodostuu ohut kalvo HT-pinnoite tekee laatan pinnan hydrofiiliseksi eli vesihakuiseksi. Vesi kulkee ohuena kalvona laatan pintaa pitkin, se tunkeutuu lian alle ja pesee lian pois. Ei valumajälkiä laattapinnoilla. 2. Happi hajottaa bakteerit ja mikrobit Valo toimii katalyyttina ja aktivoi hapen, joka hajottaa bakteereja ja mikrobeja. Auringon UV-säteet, sade ja tuuli saavat titaanidioksidin neutraloimaan ilmasta typen oksideja, eli päästöistä syntyviä kasvihuonekaasuja. 3. Sade huuhtoo epäpuhtaudet Sateella kaikki epäpuhtaudet ja mikro-organismit huuhtoutuvat HT-pinnoitteen päältä. Valokatalyyttinen vaikutus on pysyvä, ja se aktivoituu aina uudelleen ja uudelleen. HT-pinnoitteen puhdistusmekanismi perustuu fotokatalyysiin: valo aktivoi hapen, joka hajottaa bakteerit ja mikrobit. Sade huuhtoo lian mukanaan, ja pinta on yhtä puhdas kuin uutena. HT-viimeistely poltetaan laatan pintaan korkeassa lämpötilassa, joten se kiinnittyy lujasti, kestää eikä erotu silminnähden mitenkään. kuten murtolujuus ja kemiallisen rasituksen kesto säilyvät 3. Ei vaadi juurikaan huoltoa, alhaiset puhdistuskustannukset 4. Ei ärsyttäviä tai myrkyllisiä aineita 5. Ympäristöystävällinen 6. Pitkä takuuaika 7. Monipuolinen tuotevalikoima Tutustu testiraportteihin: m² HT-käsiteltyä julkisivukeramiikkaa puhdistaa ilmaa yhtä tehokkaasti kuin 70 keskisuurta lehtipuuta.

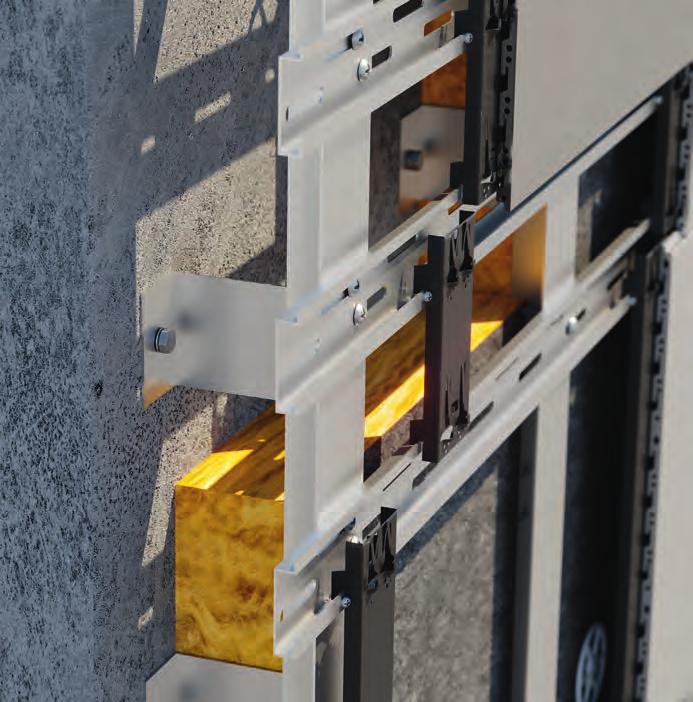

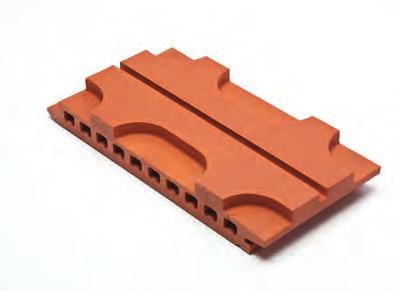

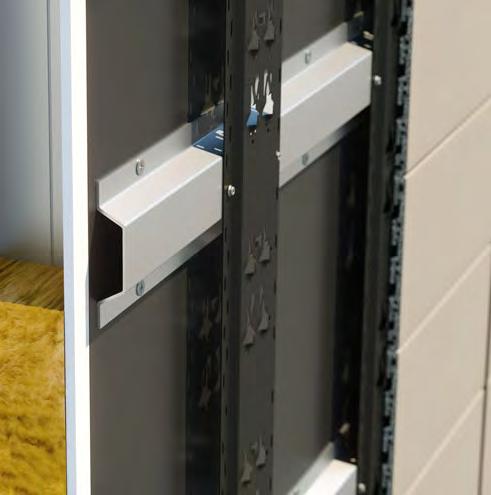

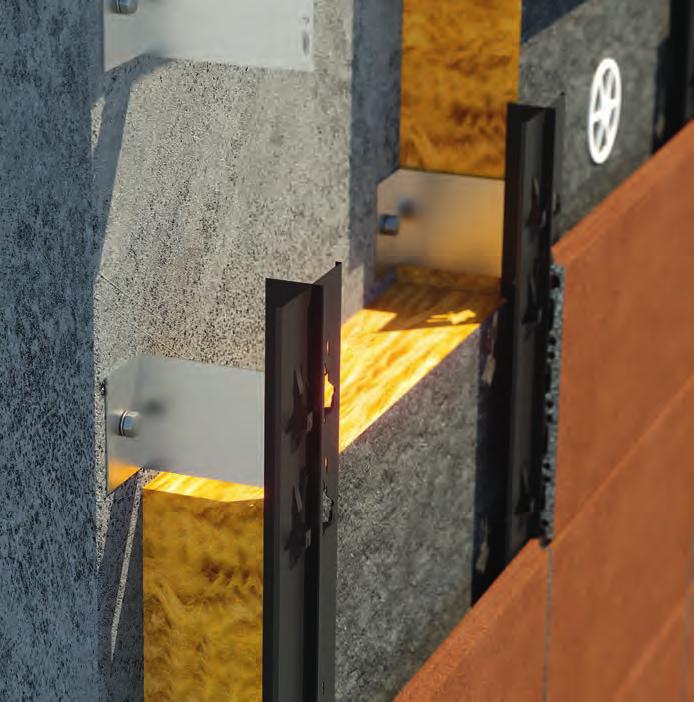

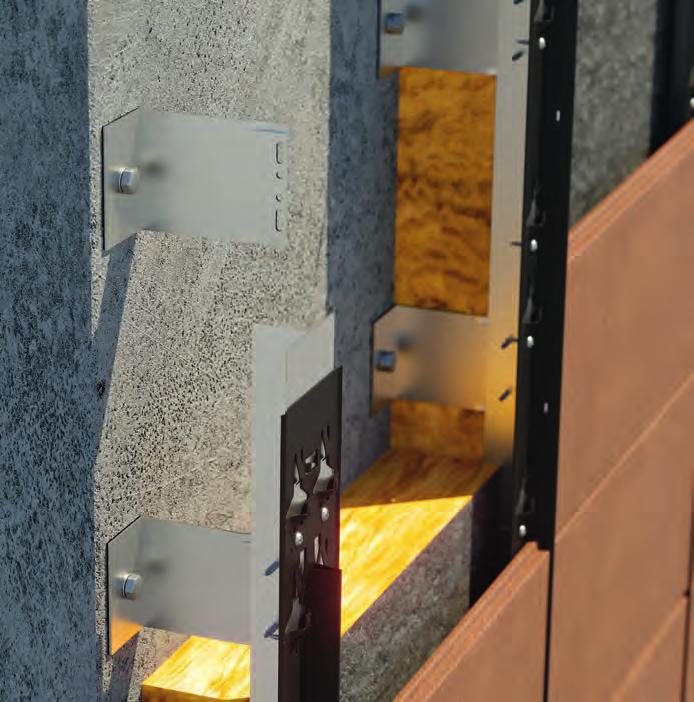

16 30 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 31 K20 Järjestelmäprofiili K20 T-profiili KeraTwin K20 -järjestelmän kiinnitysrangat ovat suunniteltu laattojen nopeaan ja helppoon asennukseen. Julkisivulankun taustassa on kiinnitysura ja kiinnitysrangassa koukut. Lankun asennus ei vaadi erillisiä työkaluja tai liimoja. Vapaa asennusjärjestys, laattoja voi myös jättää asennuksessa välistä. Yksittäisen laatan saa vaihdettua ilman erikoistyökaluja tai ympäröivien laattojen irrottamista. Rangassa on valmiina mekaaninen jousi, joka estää laatan tärinän tuulessa. Rangassa on integroituna lankun irtoamisen estävä klipsi. Järjestelmä kestää kovia tuulikuormia ja estää ilkivaltaisen lankkujen repimisen. Laattojen sivuttaisliike estetään mekaanisesti joko pystysauman kokonaan sulkevalla saumalistalla tai avosauman jättävällä saumavälikkeellä. Saumalista on mahdollista saada laatan sävyyn polttomaalattuna. Mihin käyttöön sopii? Käytetään laatan votsilimitykseen, eli pystysaumat samassa linjassa. Samassa ladonnassa voidaan käyttää eri korkuisia laattoja. Matala asennusprofiili alumiinisen T-profiilin päälle. Mahdollistaa sivuttaissäädön rangan asennuksen yhteydessä. Ruuvikiinnitys joka koukun alapuolelta. Mihin käyttöön sopii? Käytetään laatan votsilimitykseen, eli pystysaumat samassa linjassa. Samassa ladonnassa voidaan käyttää eri korkuisia laattoja K20-asennuskoukut suoraan T-profiilissa. Nopea, mutta tarkkuutta vaativa asennus. Ei sivuttaissäätöä rangan asennuksen yhteydessä. Saatavilla kiinteällä saumalistalla.

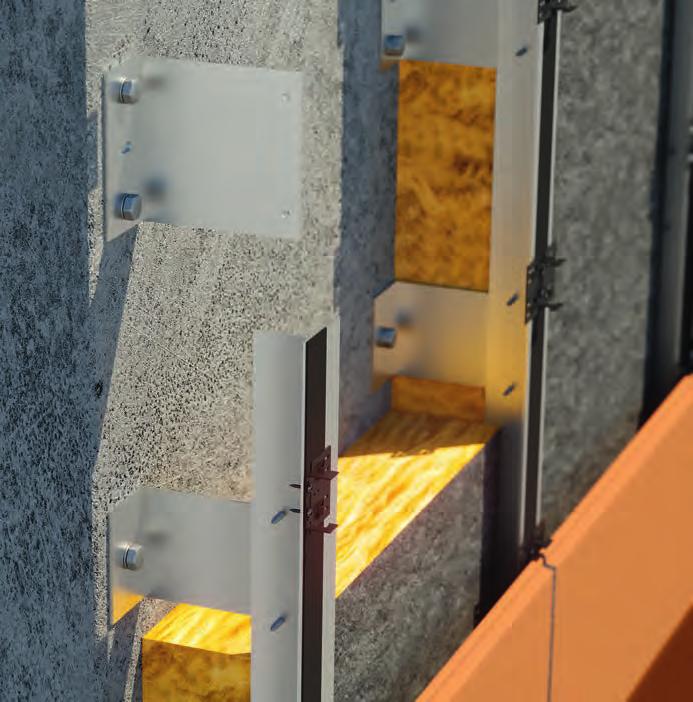

17 32 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 33 K20 Omegaprofiili K20 Omega V -profiili Mihin käyttöön sopii? Käytetään laatan votsilimitykseen, eli pystysaumat samassa linjassa. Samassa ladonnassa voidaan käyttää eri korkuisia laattoja. K20-asennuskoukut suoraan hattuprofiilissa. Nopea, kustannustehokas asennus. Taustarunko ei sido laatan pystysaumajakoa. Saatavilla vakiona 20mm tai 50mm korkeana (pyynnöstä myös muita korkeuksia). Voidaan asentaa suoraan pelti-villa-pelti -elementin pintaan. Mihin käyttöön sopii? Käytetään laatan juoksevaan limitykseen. Samassa ladonnassa voidaan käyttää eri korkuisia ja eri pituisia laattoja. Taustarunko ei sido laatan pystysaumajakoa.

18 34 KeraTwin K20 -järjestelmä Keraamiset julkisivuratkaisut 35 K20 OmegaS -profiili K20 Hakaskiinnitys Mihin käyttöön sopii? Käytetään laatan pystyasennukseen suurikokoisissa laatoissa, joissa laatan pinta-ala yli 0,675 m 2. Samassa ladonnassa voidaan käyttää eri levyisiä laattoja. K20-asennuskoukut suoraan hattuprofiilissa. Mihin käyttöön sopii? Käytetään laatan pysty-, vaaka- ja diagonaaliasennukseen, kun laatan pinta-ala on alle 0,675m2. Mahdollistaa viisteisen- ja alakattoasennuksen. Samassa ladonnassa voidaan käyttää eri pituisia tai levyisiä laattoja. Soveltuu myös juoksevaan ladontaan. Hakasessa mekaaninen jousi estää laatan tärinän. Edullinen materiaalikustannus ja yksittäisen laatan vaihto mahdollinen.

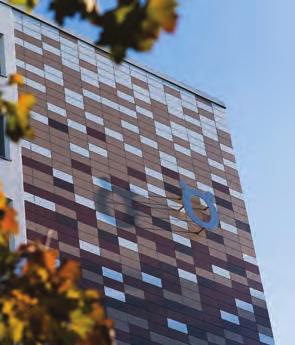

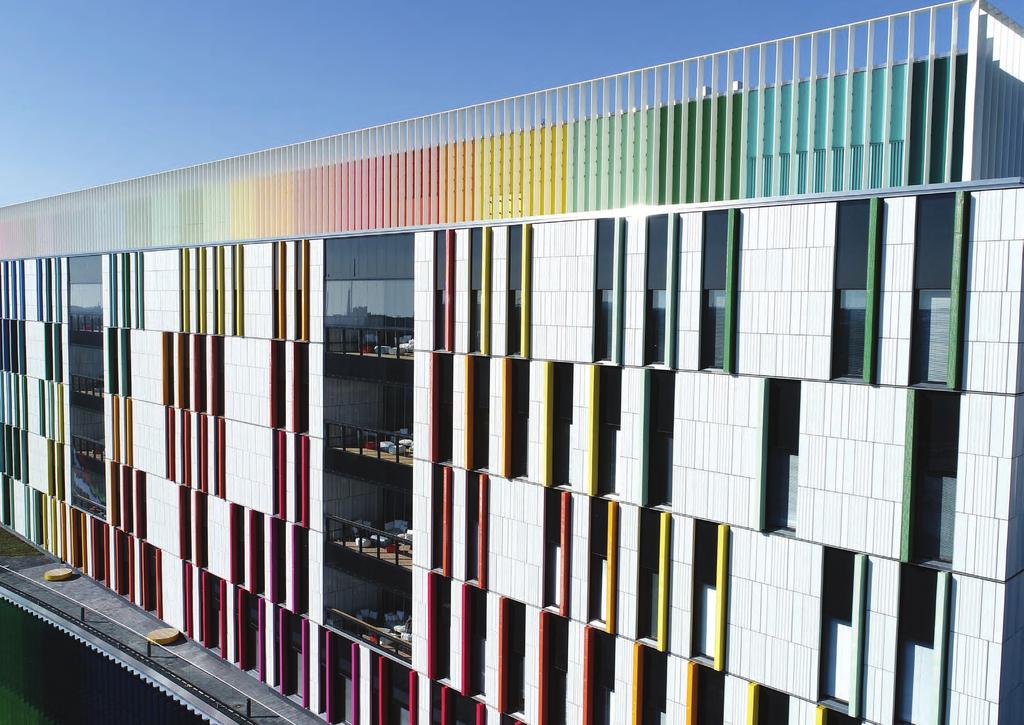

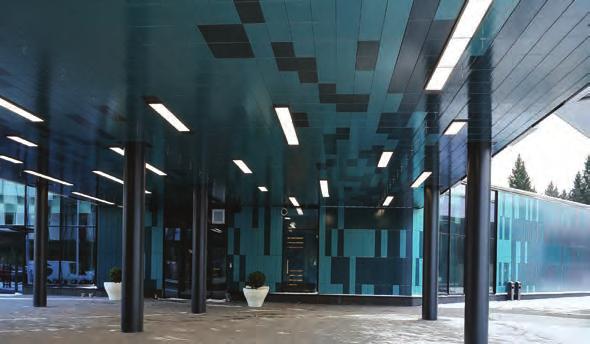

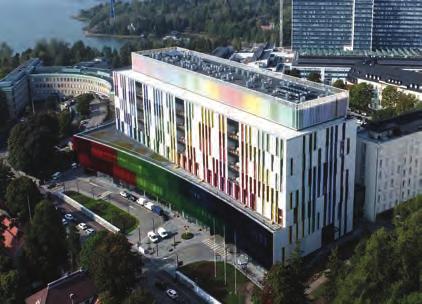

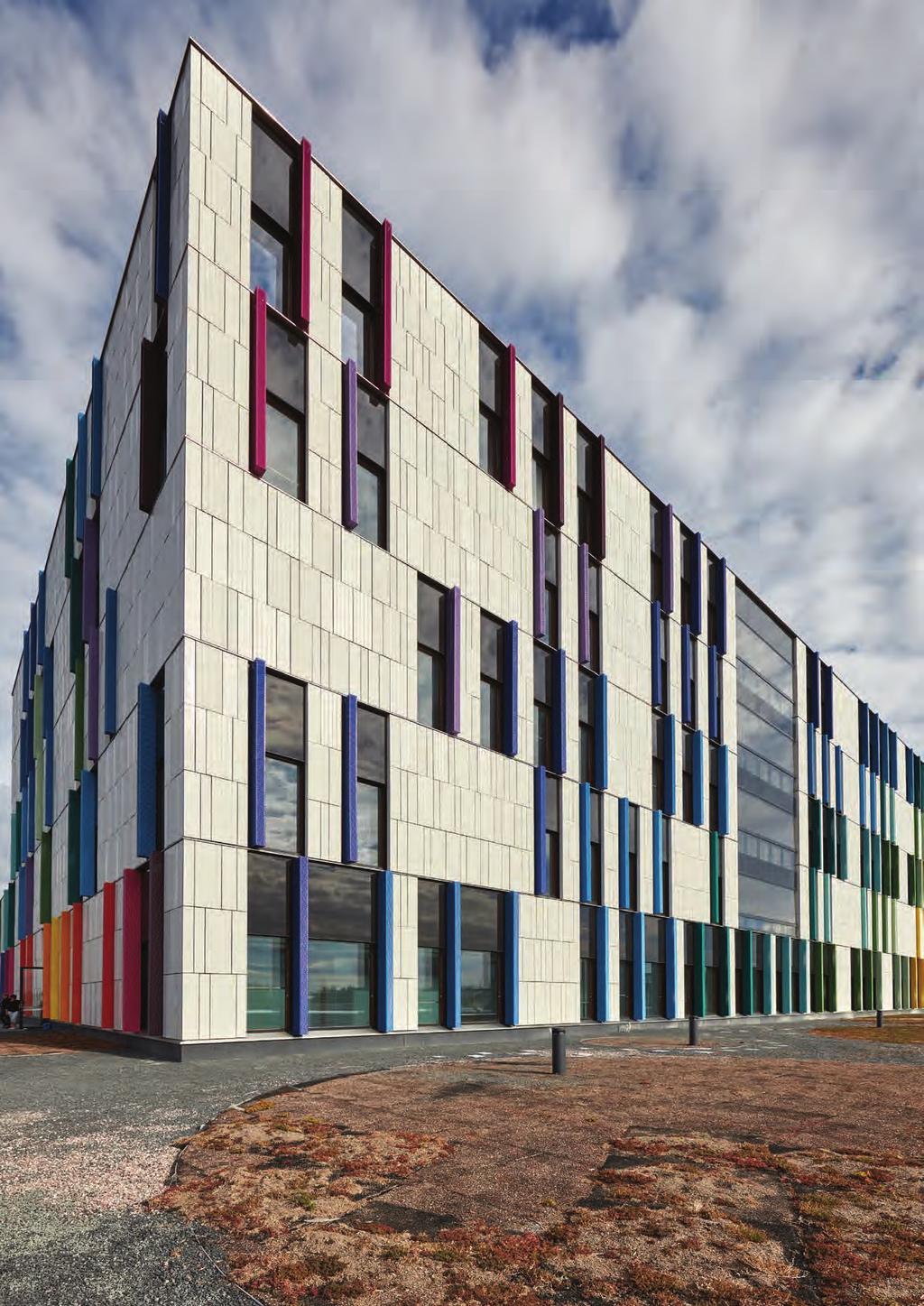

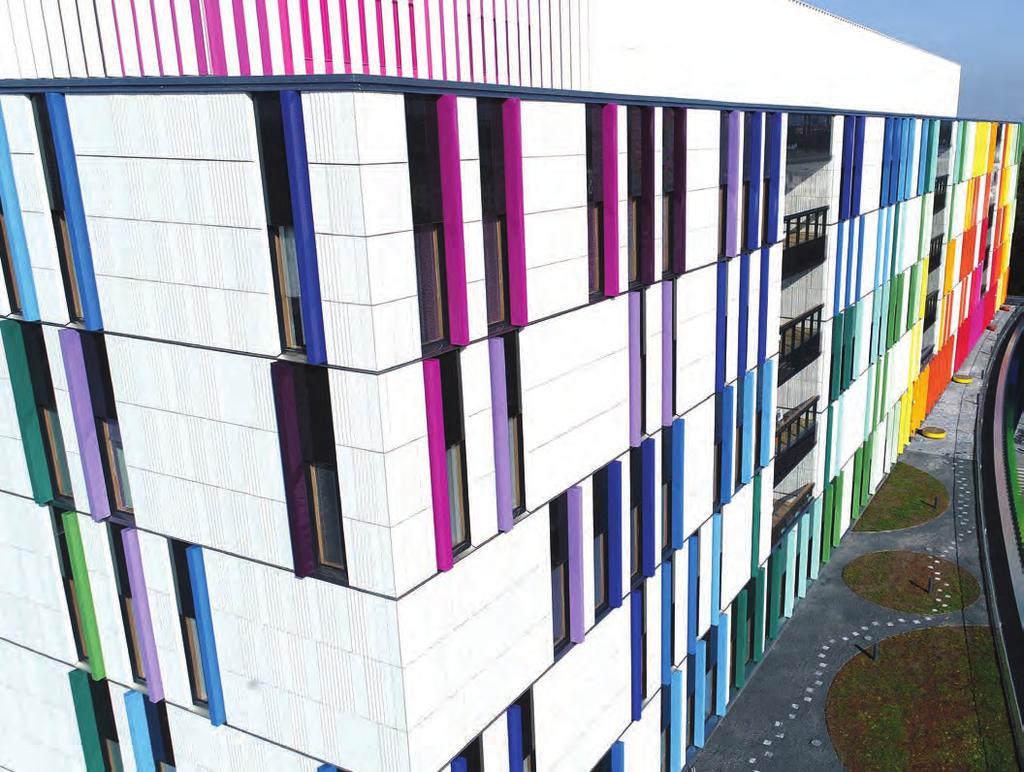

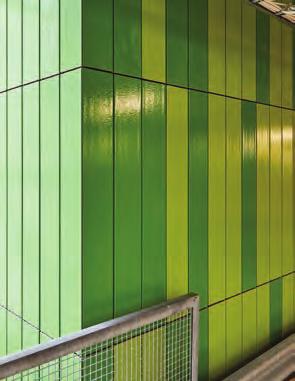

19 36 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 37 Referenssejä: Uusi lastensairaala, Helsinki Uusi lastensairaala sai Arkkitehtuurin Finlandia -palkinnon Rakennus henkii ulkoasullaan positiivisuutta ja turvallisuutta. Sitä verhoavat keraamiset laatat on suunniteltu ja valmistettu mittatilaustyönä. Projektikohtainen räätälöinti on mahdollista yhteistyössä kumppaniemme kanssa. KeraTwin K25 erikoissävy ja -muoto, noin m 2 Arkkitehtitoimisto: SARC Architects.

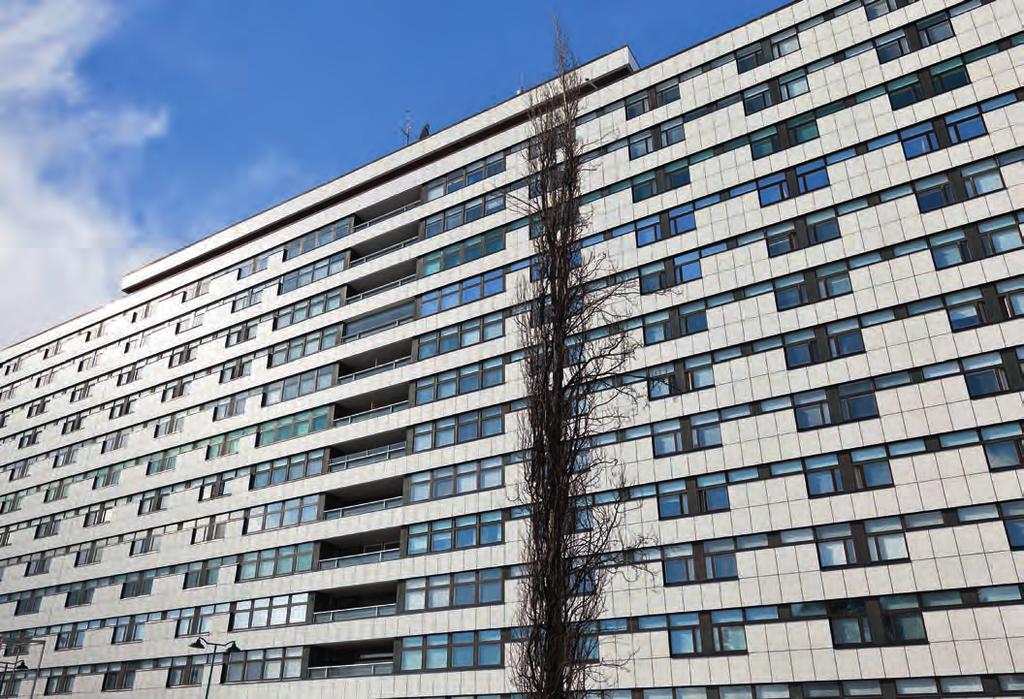

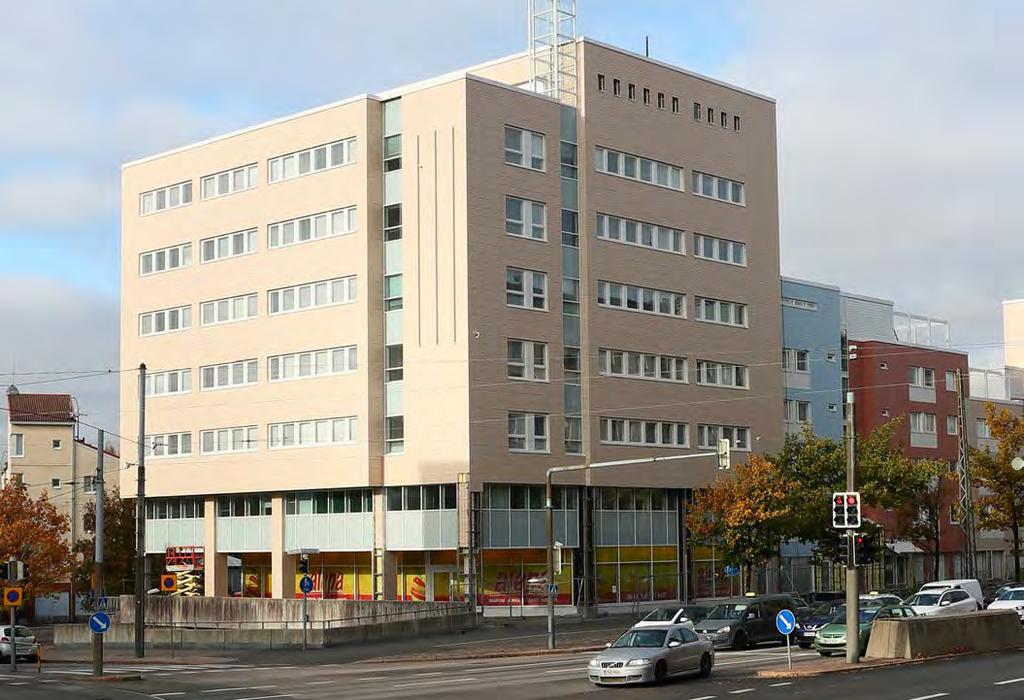

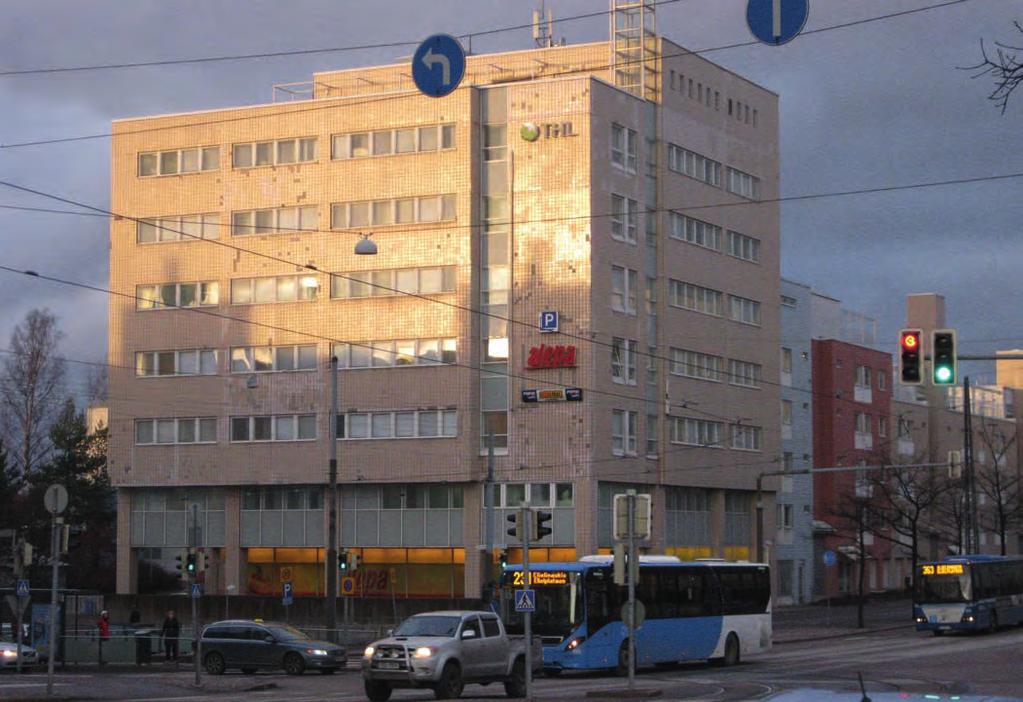

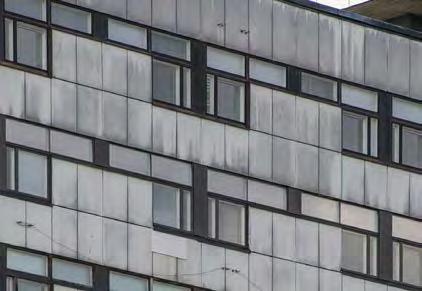

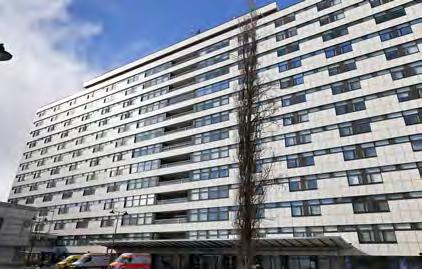

20 38 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 39 Referenssejä: Mannerheimintie 170, Helsinki Kohde oli monien muiden 1980-luvun rakennusten tavoin verhoiltu betonisandwich-elementeillä, jossa ulompana on klinkkeripinta. Ratkaisu ei kestänyt aikaa ja klinkkerit putoilivat. Saneerauksessa vaatimuksena oli, että 1980-luvun arkkitehtuurityyli ja ajalle tyypillisten värien luonne haluttiin säilyttää. Tämä oli mahdollista projektikohtaisella räätälöinnillä. Kohdetta varten räätälöitiin sävyt ja valittiin valesaumatut keraamiset laatat, joten alkuperäinen laattakorkeus saatiin toistumaan. Joka kolmas sauma on siis elementtisauma ja sen jälkeen aina kaksi valesaumaa. Kohteessa uritettu KeraTwin K20 keraaminen laatta projektikohtaisella erikoissävyllä. N m 2. Arkkitehtitoimisto: Lohman Arkkitehdit Oy.

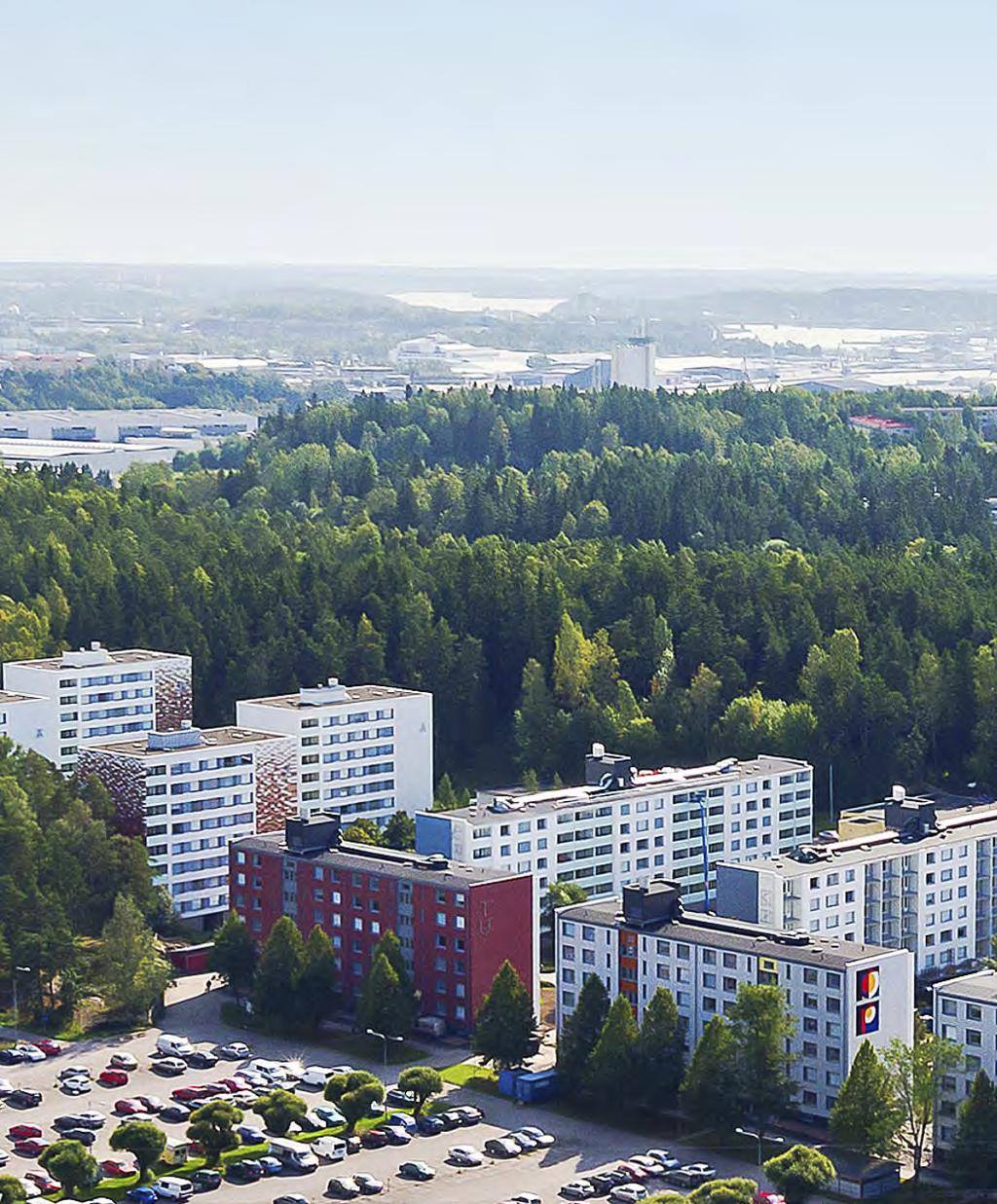

21 40 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 41 Referenssejä: Jyrkkälänpolku 2, Turku Kiinteistö Oy Jyrkkälän projekti oli laaja korjaushanke Turussa. Tavoitteena oli pidentää ja 70-luvun talojen elinkaarta, alentaa kiinteistöjen käyttökustannuksia ja parantaa asumisen laatua. Hanke on mukana Tekesin ohjelmassa, jossa kehitetään aluekorjaamiseen toimintamallia. Hankkeessa korjattiin 17 rakennuksen julkisivut ja rakennustekniikka. ABL-Laattojen keraamiset KeraTwin K20 -julkisivulaatat valittiin uusiin julkisivuihin. Lisäksi julkisivulaatoissa on huoltovapautta lisäävä HT-pinnoite. Yli 50 vuoden ikään päässyt Jyrkkälä ottaa tulevat vuodet vastaan uudella, entistäkin upeammalla ilmeellä. Arkkitehtitoimisto: Ab Case Consult Ltd

22 42 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 43 Keraamiset sauvat Kuva: Alexander Bernhard, Moeding.

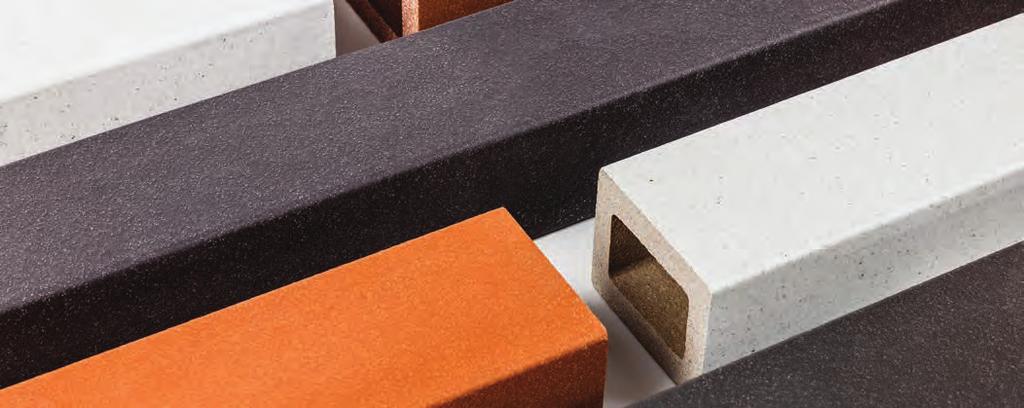

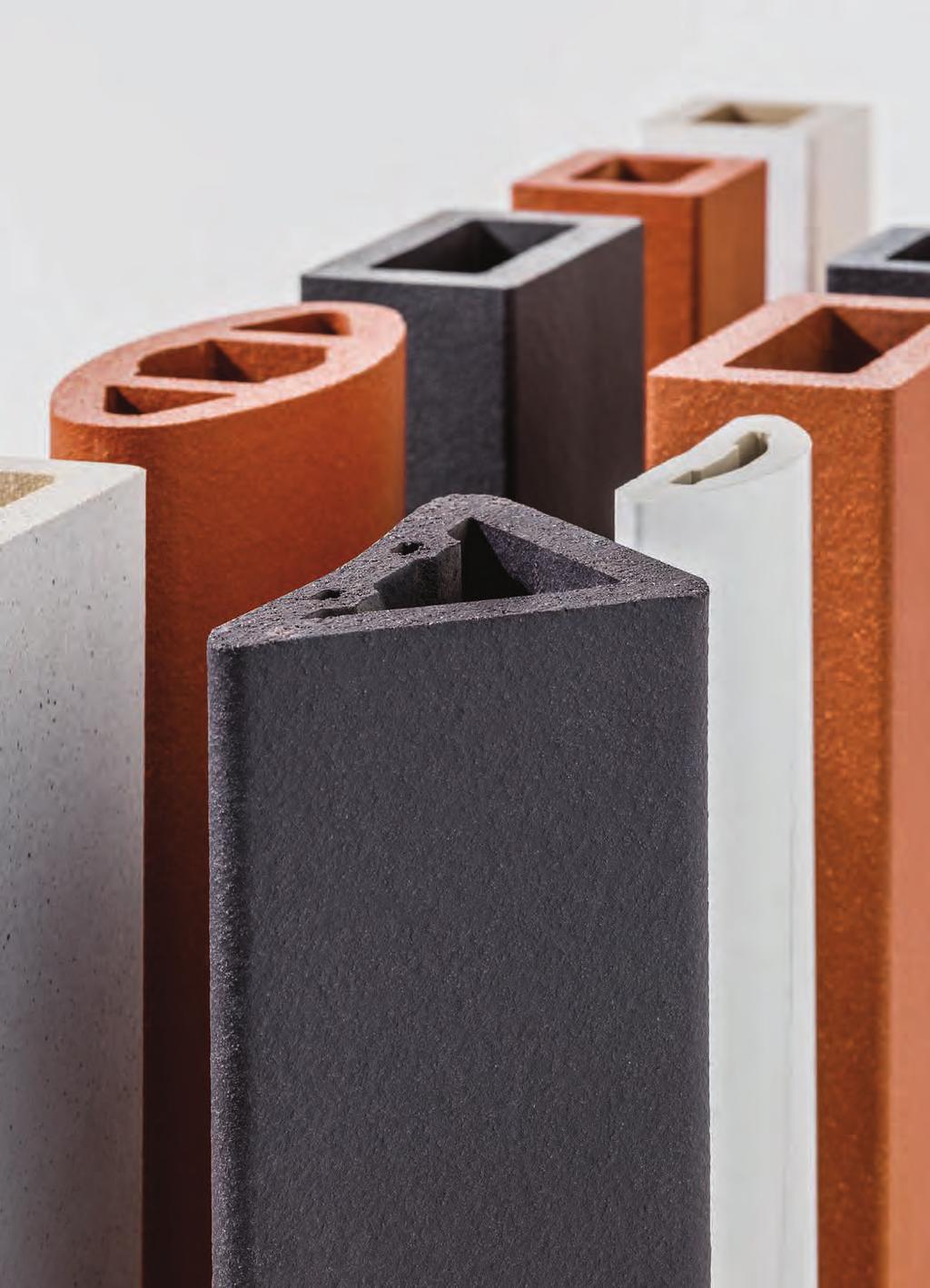

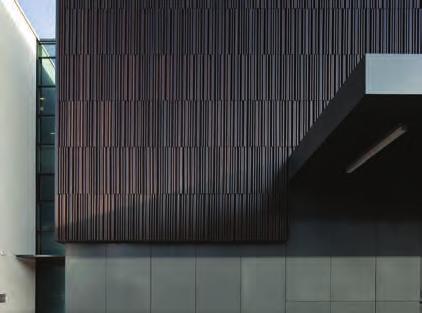

23 44 Keraamiset sauvat Keraamiset julkisivuratkaisut 45 Keraamiset sauvat: KeraShape Keraamiset sauvat antavat uusia elementtejä suunnitteluun. Agrob Buchtalin KeraShape -valikoimassa on joukko vakiomuotoja ja -kokoja, mutta myös projektikohtainen räätälöinti on mahdollista. Sen lisäksi, että sauvat ovat arkkitehtonisia suunnitteluelementtejä, niillä on käytännöllinen tehtävä näkö- ja aurinkosuojana. Keraamiset sauvat ovat huoltovapaa julkisivuratkaisu. 1 Muodot, värit ja koot Anna visuaalista särmää julkisivulle! Käytä rohkeasti keraamista muotokieltä koko julkisivussa tai korosta yksityiskohtia valitsemillasi muodoilla ja väreillä. Vakiokoot 50x60 mm ja 60x60 mm aina m pituuksiin asti. Sauva 50x100 pituudessa mm. 2 Horisontaali vai vertikaali? Lappeenrannan sairaalaparkin julkisivussa hyödynnettiin vaakaan asennettuja keraamisia sauvoja aurinkosuojana. Keraamiset sauvat voidaan asentaa pystyyn tai vaakaan. 3 Yksilölliset konseptit Keraamisilla sauvoilla voidaan toteuttaa yksilöllisiä pintoja, täysin projektikohtaisesti räätälöitynä.

24 46 Keraamiset sauvat Keraamiset julkisivuratkaisut 47 Agrob Buchtal KeraShape SpectraView -värit Lasitettu, puolihimmeä SpectraView kontrastisävyt, lasitettu kiiltävä 6201 cream cream cream cream cream lemon yellow 151 orange 152 apple-green 153 violet 154 contrasting red 144 intense blue 6211 yellow yellow yellow yellow yellow 5 Natura Lasittamaton 6221 apricot apricot apricot apricot apricot 5 * Tähdellä merkittyjä värejä ei ole saatavana pyöristettyihin lamelleihin salmon-red salmon-red salmon-red salmon-red salmon-red white* 410 cream 411 ochre 412 salmon 396 salmon-red Tuotannollisista syistä johtuen värit saattavat vaihdella verrattuna KeraTwin -tuotteisiin. Keraamisten sauvojen sävyissä voi olla pientä 6241 pink pink pink pink pink brick-red* 403 red 408 red-brown 409 iron-grey 414 light-grey vaihtelua keramiikan luonnollisista ominaisuuksista johtuen. Painetut värit esitteessä ovat suuntaa antavia neutral-grey neutral-grey neutral-grey neutral-grey neutral-grey glacier-white, kiiltävä 415 vulcan-grey 416 smoky-blue* 417 patina-green* 418 brown* 419 black* 6261 grey grey grey grey grey chalk-white, matta 6271 blue blue blue blue blue black, kiiltävä 6281 green green green green green black, matta

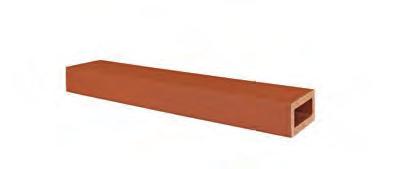

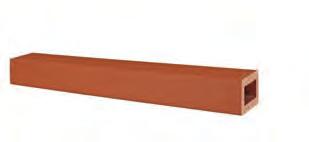

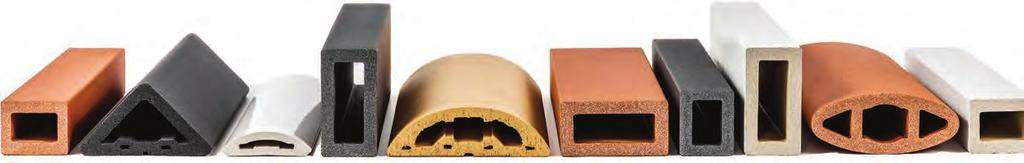

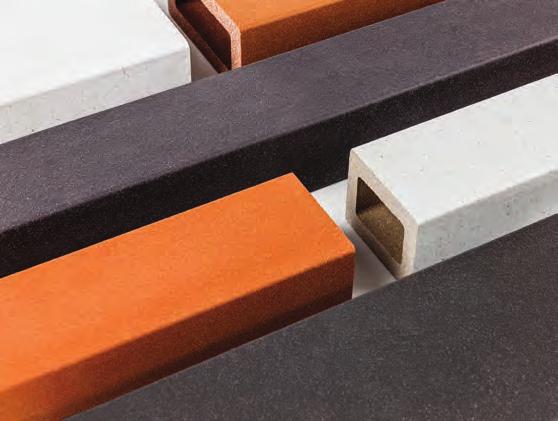

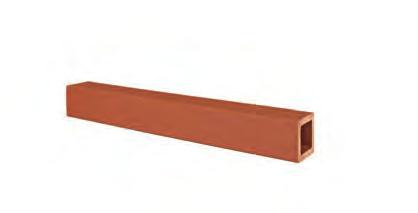

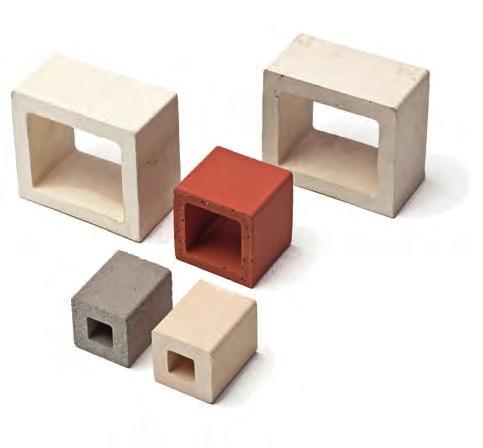

25 48 Keraamiset sauvat Keraamiset julkisivuratkaisut 49 Agrob Buchtal KeraShape muodot ja mallit Suorakulmaiset putket 50x60 mm / 60x60 mm Paino 50x60 mm: 4,29 kg / lin.m. Paino 60x60 mm: 4,49 kg/ lin.m. Saatavana lasittamattomana sekä lasitettuna. Tilauksesta jopa mm pituisena. Suorakulmainen putki 50x100 mm Paino: 6,84 kg /lin.m. Saatavana lasittamattomana sekä lasitettuna. Tilauksesta jopa mm pituisena. Pyöristetty lamelli 140x60 mm Paino: 9,00 kg /lin.m. Saatavana lasittamattomana. Tilauksesta jopa mm pituisena. 60 mm mm mm 60 mm 60 mm 50 mm 100 mm 140 mm

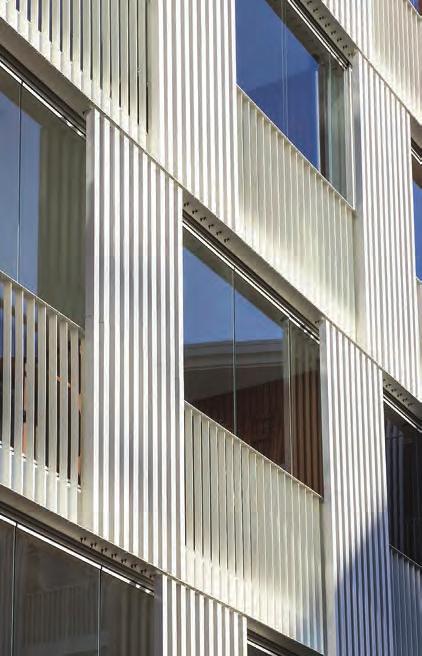

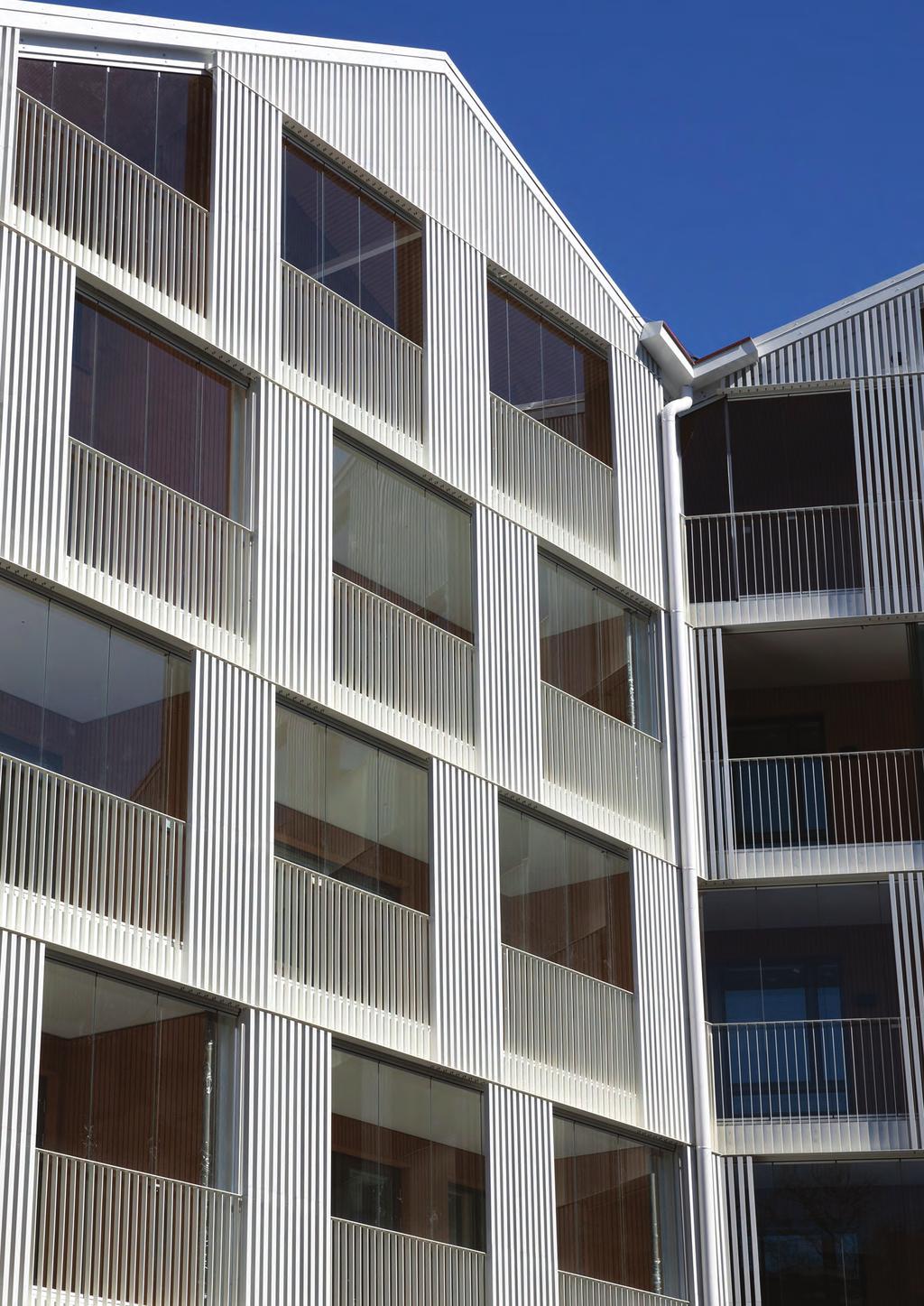

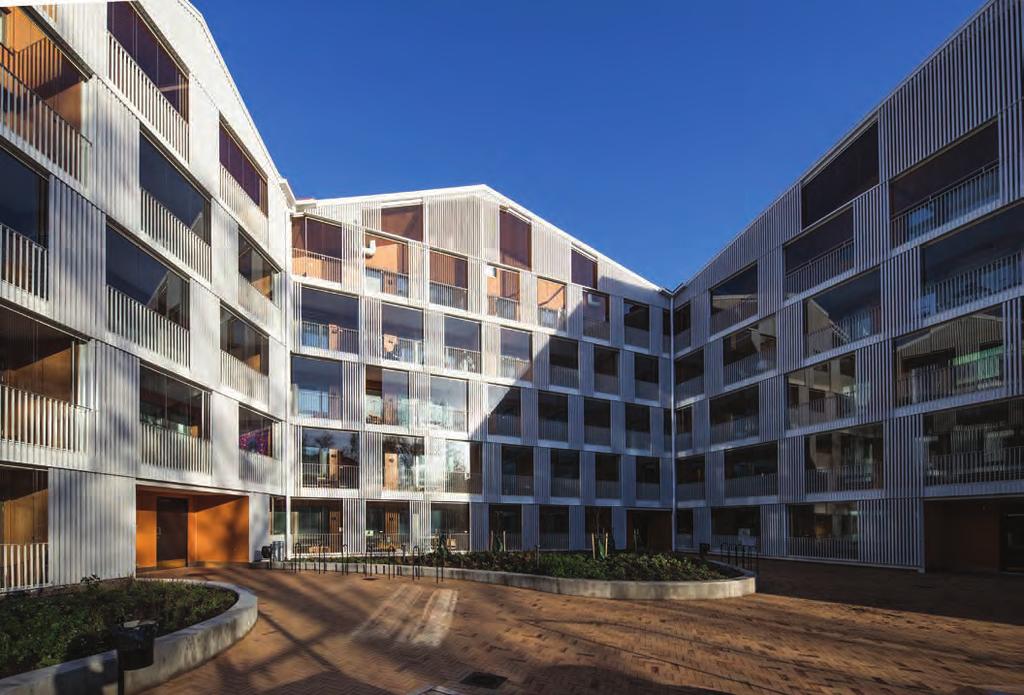

26 50 Keraamiset julkisivuratkaisut Referenssejä: As Oy Käpylän Posteljooni, Helsinki Vanhan Postin rakennuksen paikalle rakennettu Asunto Oy Helsingin Käpylän Posteljooni kunnioittaa kaupunginosan luonnetta ja ilmettä. Julkisivun keveä ilme toteutettiin KeraShapen neliskulmaisella keraamisella sauvalla. Lasitetut valkoiset sauvat ovat halkaisijaltaan 50x60mm. As Oy Käpylän Posteljooni, Helsinki Arkkitehtitoimisto: Anttinen Oiva Arkkitehdit Oy.

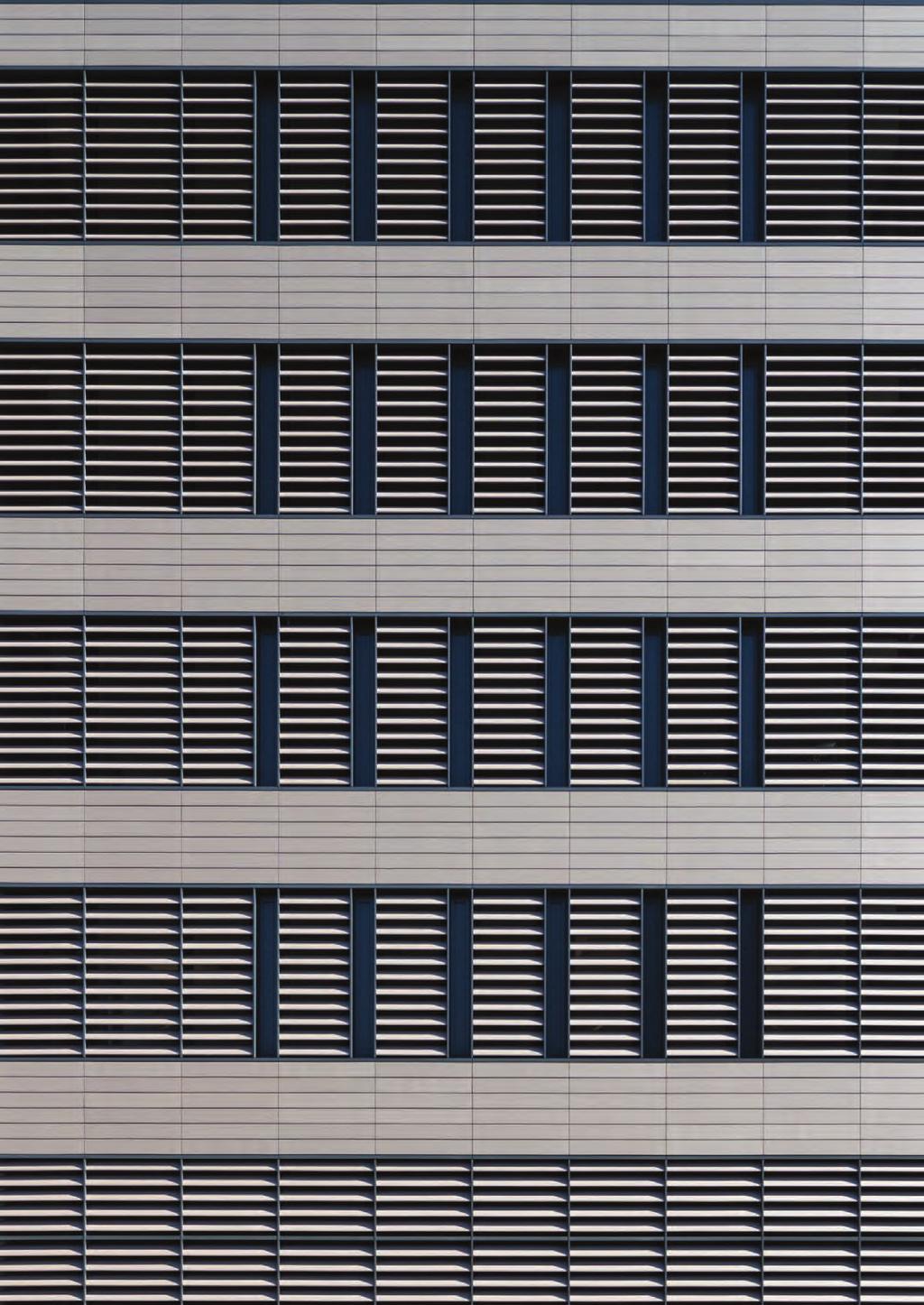

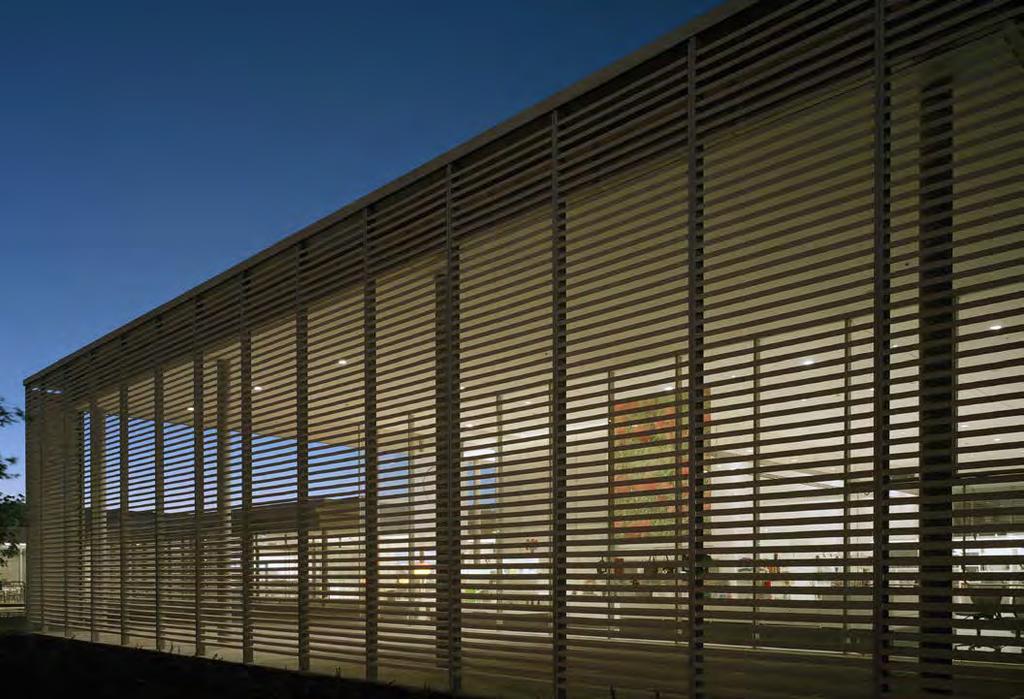

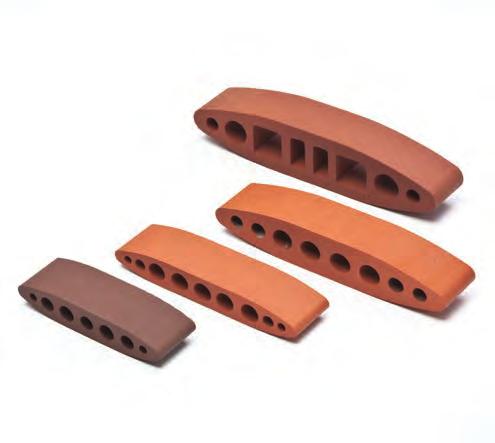

27 52 Keraamiset sauvat Keraamiset julkisivuratkaisut 53 Keraamiset sauvat: Moeding Baguettes 1 Kuva: Timothy Hursley, Moeding. 3 2 Moedingin keraamisia sauvoja voi räätälöidä projektikohtaisesti sekä yhdistää valmistajan erikoislaattoihin. Yksilöllinen muotoilu on Moedingin keraamisten sauvojen tärkein valtti: neliskulmaiset, ovaalinmuotoiset, siivenmalliset muodot ja monet muutkin muotoiluideat onnistuvat. Keraamisia sauvoja on saatavilla läpimitoiltaan koosta 40x40mm aina kokoon 150x500mm. 1 Muodot ja koot Moedingin keraamiset sauvat on saatavilla koosta 40x40mm aina kokoon 150x500mm saakka. Mikäli tarve vaatii, tuote mahdollistaa isommat leveydet ja pituuden aina 2500 mm saakka. Vaikka suorakulmaiset sauvat ovat suosituimpia, muotojen poikkileikkauksia 2 Yksilölliset värit Keraamiset sauvat ovat saatavilla Moedingin Alpahton ja Longoton -värikarttojen luonnollisissa väreissä, jotka kunnioittavat keramiikan raaka-aineiden luontaisia ominaisuuksia. Sauvoihin voi myös luoda projektia varten kehitettyjä voimakkaita lasitevärejä. Kuva: Rolf Sturm, Moeding. 3 Yksilölliset konseptit Keraamisilla sauvoilla voidaan toteuttaa yksilöllisiä pintoja, täysin projektikohtaisesti räätälöitynä. Kuva: Barry Halkin, Moeding. voi räätälöidä vapaasti. Kuva: Toni Ott, Moeding.

28 54 Keraamiset sauvat Keraamiset julkisivuratkaisut 55 Moeding Baguettes värit Longoton värit, lasittamaton pinta Lasitesävyt räätälöitävissä projektikohtaisesti, esimerkkinä vakiosävyt brick red ruby red carmine red chestnut brown champagne amber white grey black green blue yellow rosé bright red cream terracotta beige terracotta yellow titanium grey orange red brown Moeding Baguettes keraamiset sauvat mahdollista graphite grey volcano grey light blue grey green toteuttaa kohdekohtaisesti räätälöidyillä lasitetuilla tai lasittamattomilla sävyillä. Alphaton värit, lasittamaton pinta Keraamisten sauvojen sävyissä voi olla pientä vaihtelua keramiikan luonnollisista ominaisuuksista johtuen. Painetut värit esitteessä ovat suuntaa antavia. natural red oxide red dark red brown saffron orange sand beige salmon pastel red pearl grey iron grey quartz grey volcano grey ivory light grey blue grey turqoise Kuva: Hervé Abbadié, Moeding.

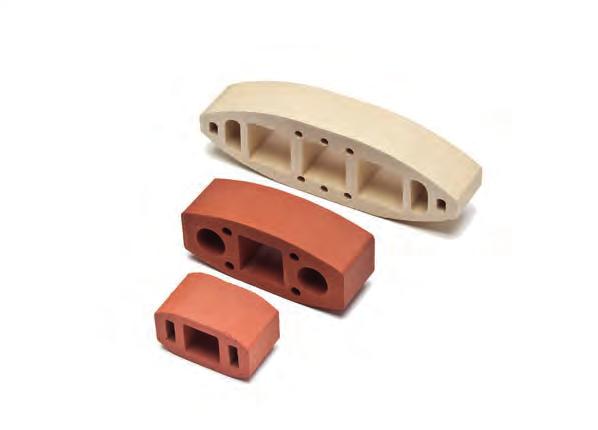

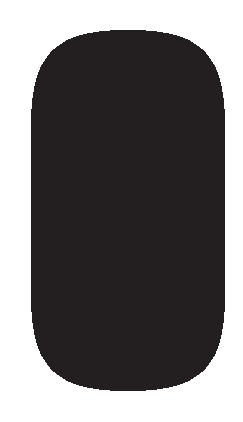

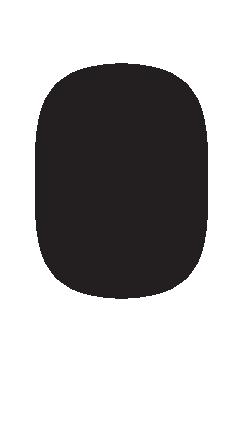

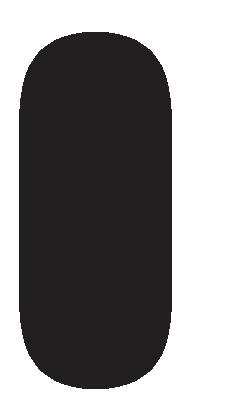

29 56 Keraamiset sauvat Keraamiset julkisivuratkaisut 57 Moeding Baguettes muodot ja mallit Ovaali poikkileikkaus luo kevyen vaikutelman. Sauvat voi asentaa vaakaan tai pystyyn riippuen käyttötarkoituksesta. 2. Suorakulmainen poikkileikkaus antaa voimakkaan syvyysvaikutelman. 3. Kolmiomuotoiset poikkileikkaukset ovat suosittuja esimerkiksi varjostuselementteinä. Erikoisratkaisuna myös täysin ympyränmuotoiset sauvat mahdollisia. 4. Räätälöidyt muodot ja poikkileikkaukset projektikohtaisesti. 4. Kuvat: Toni Ott, Moeding. Kuva: Martin Rudau, Moeding.

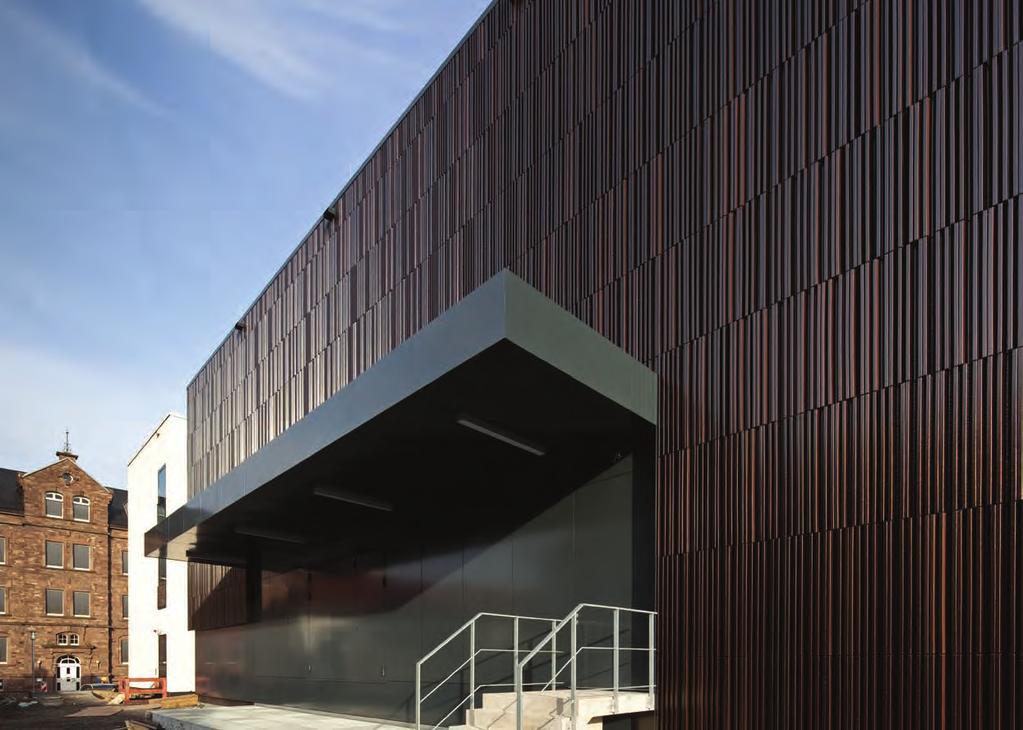

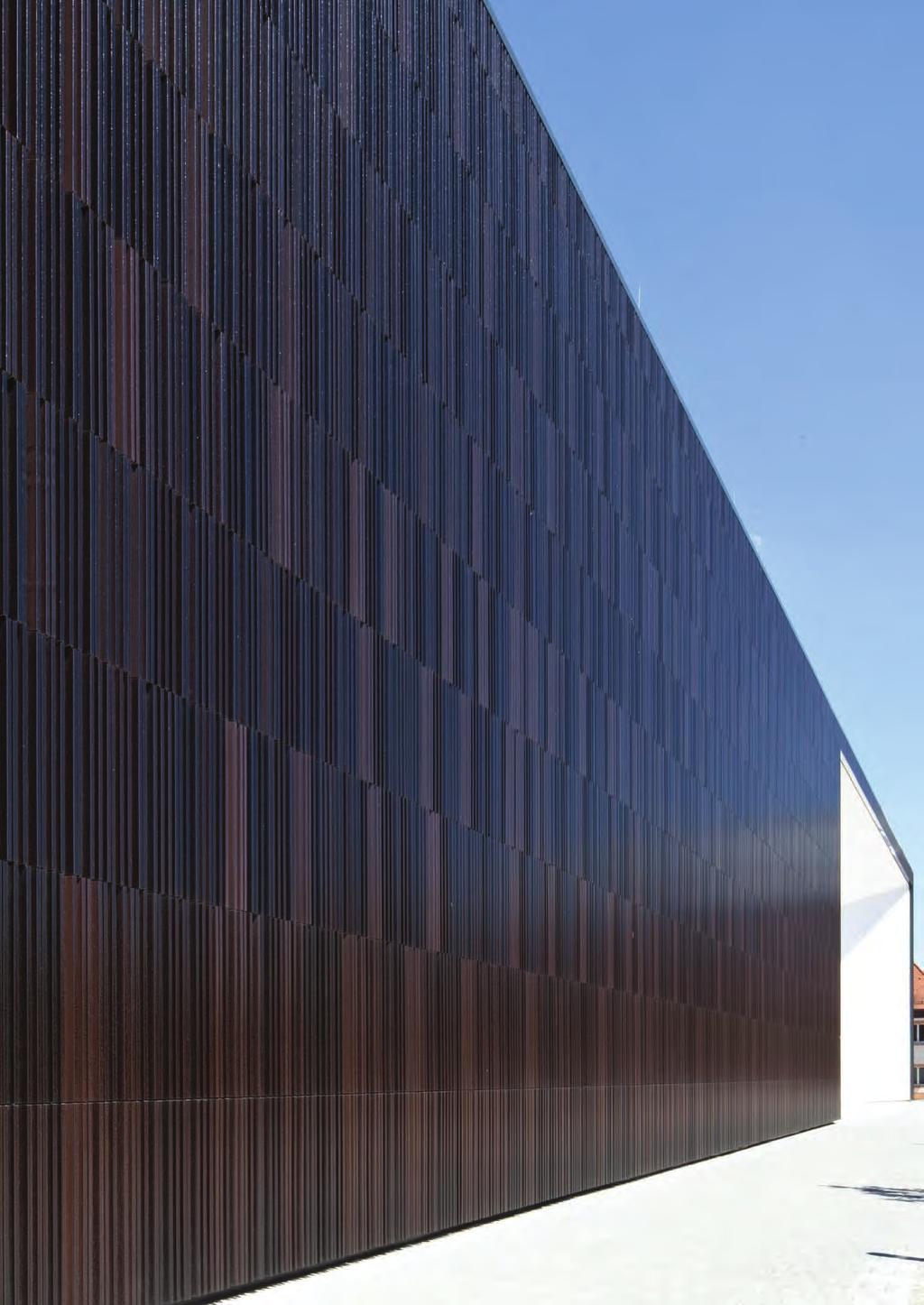

30 58 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 59 Moeding referenssejä maailmalta: Baijerin historian museo, Regensburg Regensburgin museo avaa ovensa keväällä Baijerilaista historiaa esittelevän museorakennuksen keraaminen julkisivu koostuu seitsemästä erilaisesta projektikohtaisesti suunnitellusta muotolaatasta ja neliskulmaisesta keraamisesta sauvasta. Regensburgin museon arkkitehdit: Woerner Traxler Richter Planungsgesellschaft mbh, Frankfurt. Kuvat: Alexander Bernhard, Moeding.

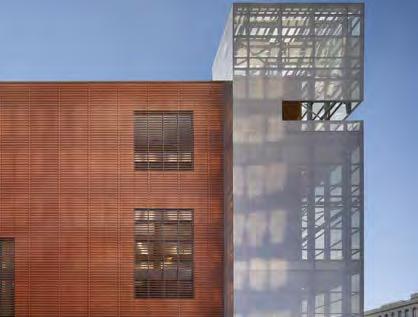

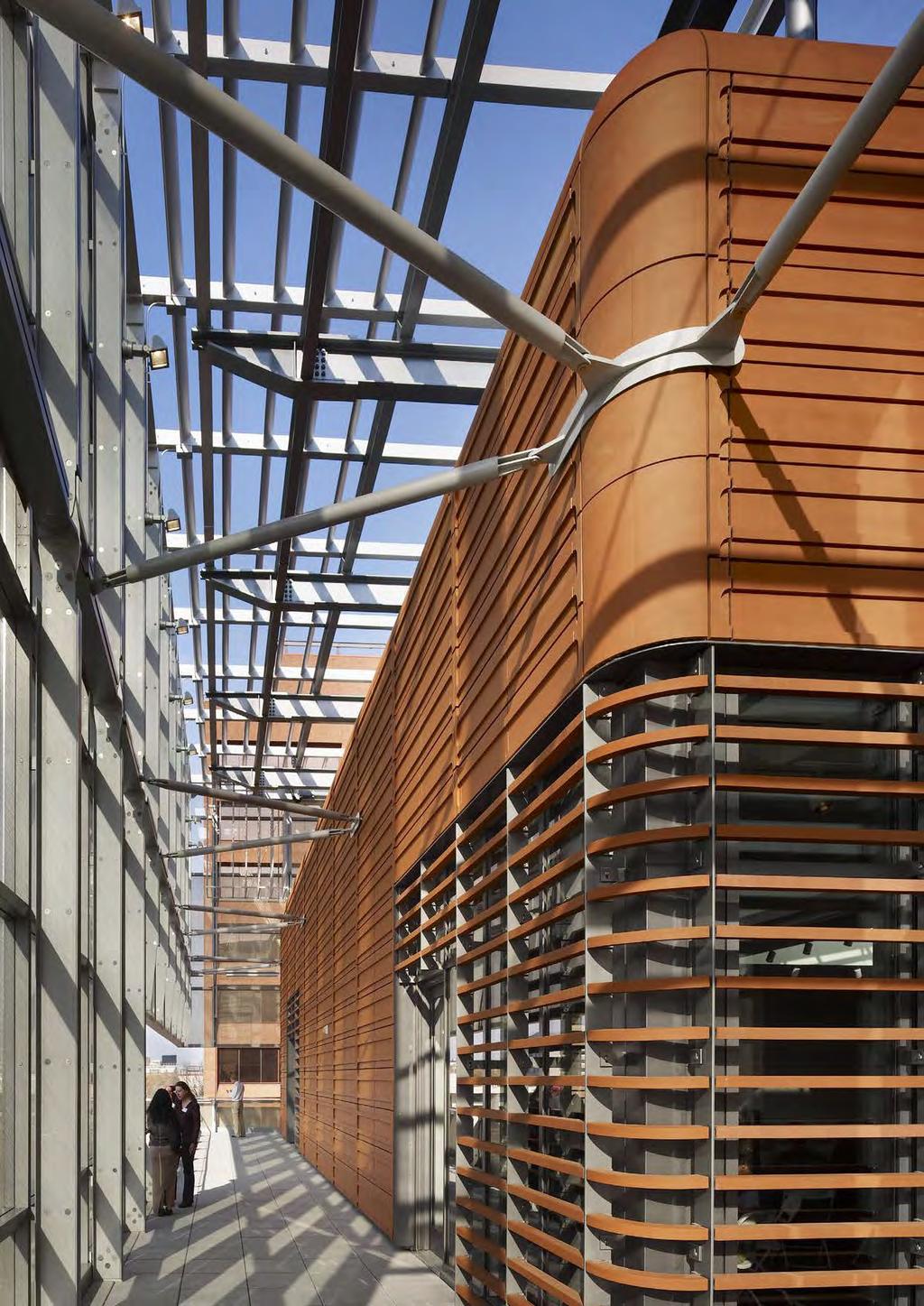

31 60 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 61 Moeding referenssejä maailmalta: National Museum of American Jewish History, Philadelphia Tässä kohteessa on yhdistelty Moeding Baguettes -sauvoja sekä projektikohtaisesti valmistettuja muotolaattoja, jotka jatkavat sauvojen muotoa. Myös väri on määritetty juuri tätä museota varten. Arkkitehti: Ennead Architects. Kuvat: Barry Halkin, Moeding.

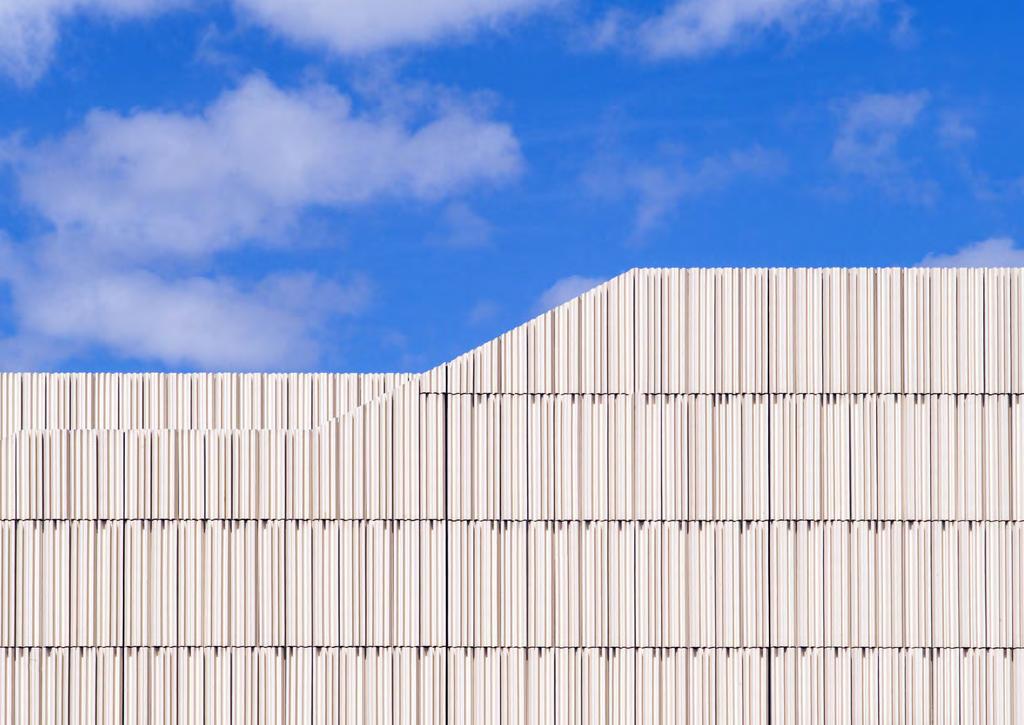

32 62 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 63 Muotolaatat Kuva: Sinziana Velicescu/Shildan Group, Moeding.

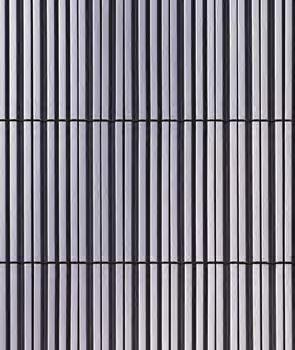

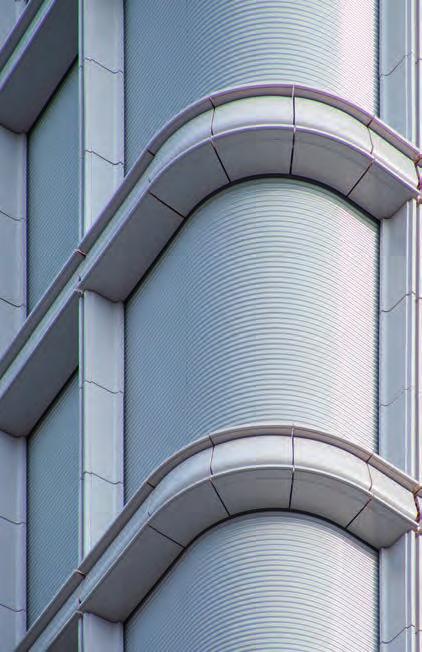

33 64 Muotolaatat Keraamiset julkisivuratkaisut 65 Moeding muotolaatat 1 Kuva: Alexander Bernhard, Moeding. 3 2 Täysin projektikohtaisesti suunnitellut kolmiulotteiset muotolaatat kasvattavat suosiotaan julkisivuratkaisuna kaikkialla maailmassa. Muotolaattoja voi käyttää julkisivussa kauttaaltaan tai vaikka tehoste-elementtinä julkisivussa. Erikoisratkaisuina valmistetut Moedingin muotolaatat voi suunnitella ja tilata haluamallaan erikoispinnalla etenkin voimakasväriset lasitteet ovat kysyttyjä. 1 Istuu uuteen ja kunnioittaa perinteitä Keramiikka mukautuu sekä perinteikkäisiin arkkitehtuurisiin muotoihin että innovatiivisiin ja kokeileviin ratkaisuihin. Kuva: Anke Müllerklein, Moeding. 2 Kolmiulotteinen pinta Yksi erikoisratkaisuista on poikkileikkaukseltaan suorakulmaisten sauvojen yhdistäminen laattaan, jolloin julkisivu näyttää yhtenäiseltä mutta silti kolmiulotteiselta pinnalta. Kuva: Sinziana Velicescu, Shildan Group, Moeding. 3 Tuotekehitys yhdessä suunnitelijan kanssa Erikoisratkaisuna valmistetut muotolaatat kehitetään tiiviissä yhteistyössä suunnittelijan kanssa. Vaakakupissa painavat yhtä lailla suunnittelijan määrittelyt muotoilulle, sekä tuotteen turvallisuus ja asentamisen helppous. Kuva: Johann Hörner - wien, Moeding.

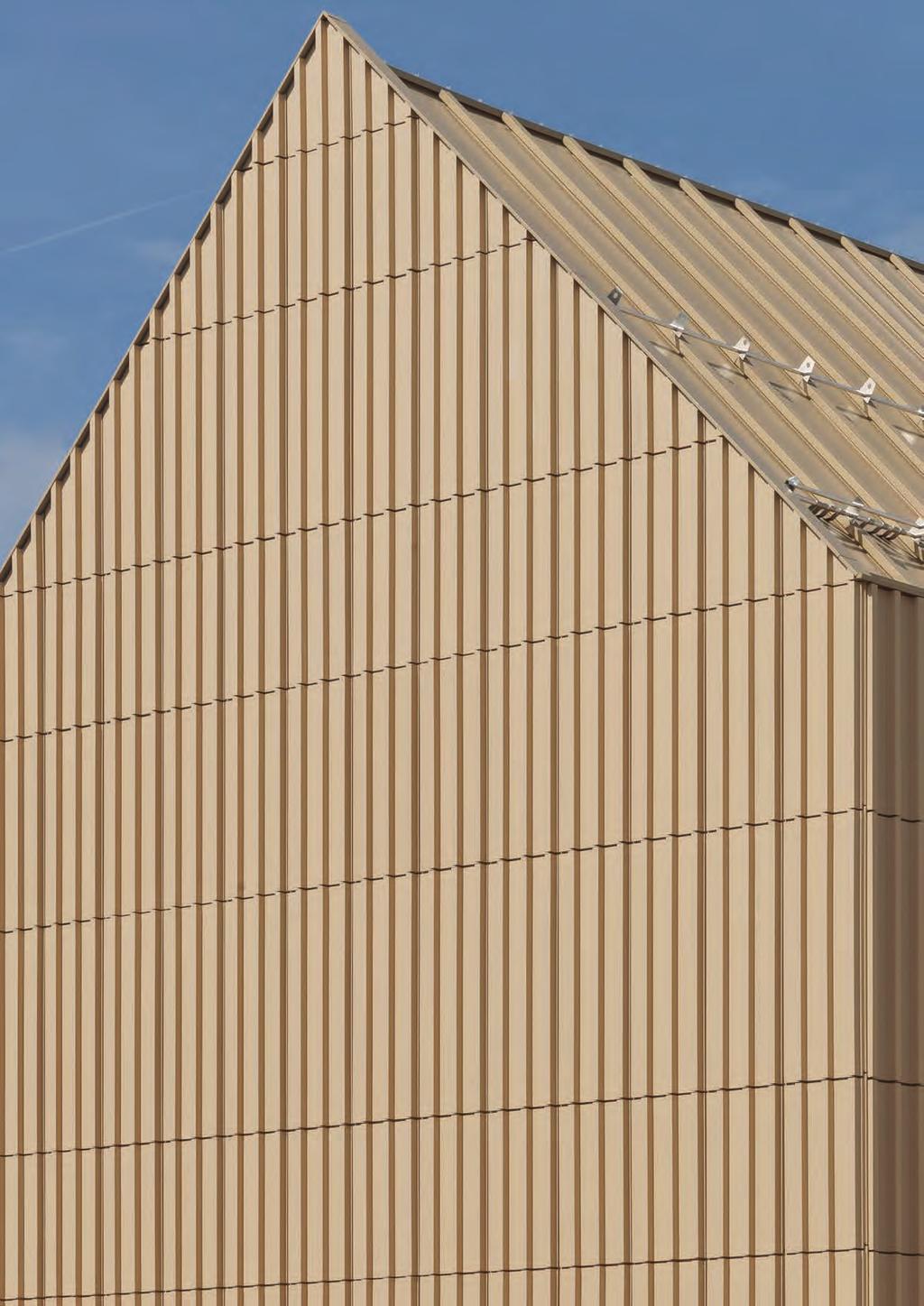

34 66 Muotolaatat Keraamiset julkisivuratkaisut 67 Muotolaatat täysin räätälöitävissä myös Moeding Alphaton ja Longoton värit käytössä Alphaton värit, lasittamattomat sand beige salmon pastel red natural red oxide red dark red Lasitesävyt räätälöitävissä projektikohtaisesti, nämä vakiosävyt esimerkkejä white grey black green blue orange red brown yellow Moeding muotolaatat saatavilla kohdekohtaisesti räätälöidyillä lasitetuilla tai lasittamattomilla sävyillä. Sävyissä voi olla pientä vaihtelua keramiikan luonnollisista ominaisuuksista johtuen. Painetut värit esitteessä ovat suuntaa antavia. brown volcano grey volcano grey polished quartz grey iron grey pearl grey light grey Alphaton koot ivory blue grey turqoise saffron orange Kohdekohtaiset pintaviimeistelyt mahdollisia, esimerkkinä Alphaton-pintoja Alphaton vakiokokojen korkeudet mm, ohessa esimerkki formaateista. Maksimipituus 1500 mm. Paksuus 30 mm. standard grooved brushed patinated Longoton värit, lasittamattomat Longoton koot champagne amber rose bright red brick red ruby red chestnut brown Longoton vakiokokojen kor- cream terracotta beige terracotta yellow titanium grey graphite grey volcano grey keudet mm, 1000 mm erikoisratkaisu mahdollisen. Ohessa esimerkki formaateista. light blue grey green Maksimipituus 3000 mm. Paksuus mm.

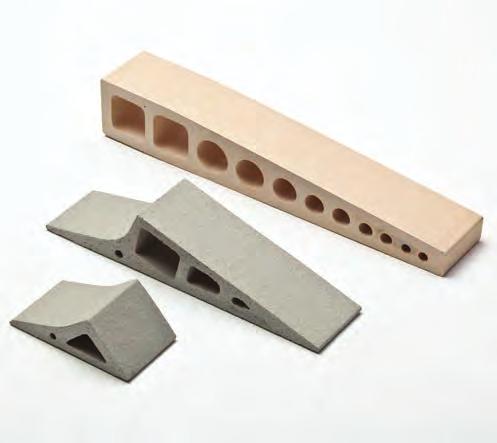

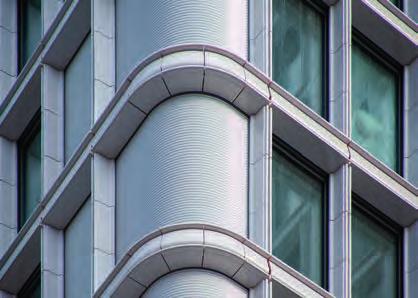

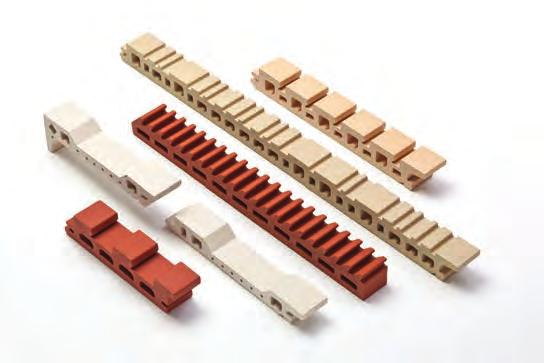

35 68 Muotolaatat Keraamiset julkisivuratkaisut 69 Moeding muotolaatat piirretään suunnitelmasi mukaan tässä inspiraatiota maailmalta Keraamiset putket voidaan yhdistää osaksi muotolaatan pintaa. Kuva: Toni Ott, Moeding. 2, 3, 4. Räätälöidyt muodot piirretään ja toteutetaan projektikohtaisesti. Kuva: Toni Ott, Moeding. 4. Kuva: Anke Müllerklein, Moeding.

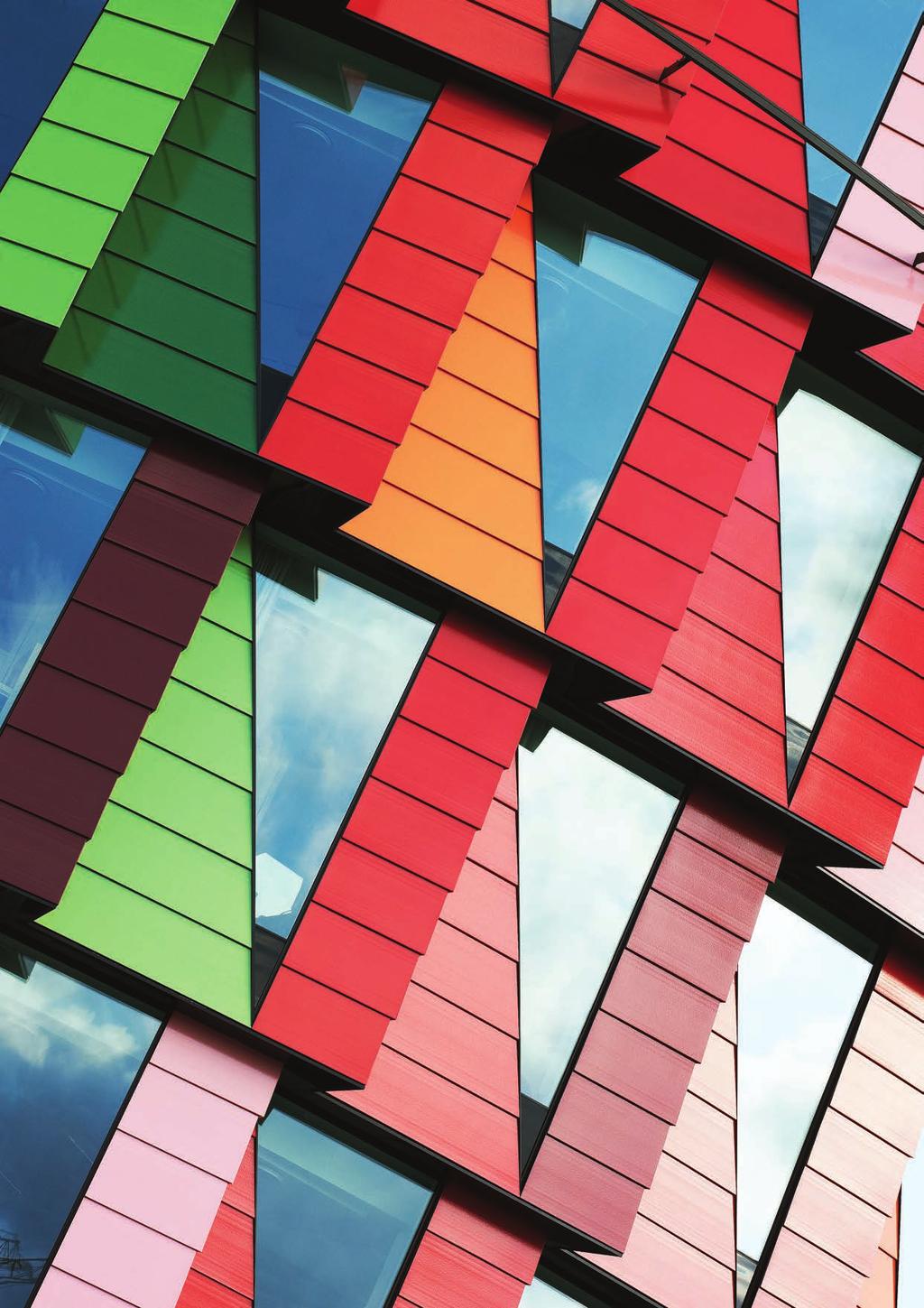

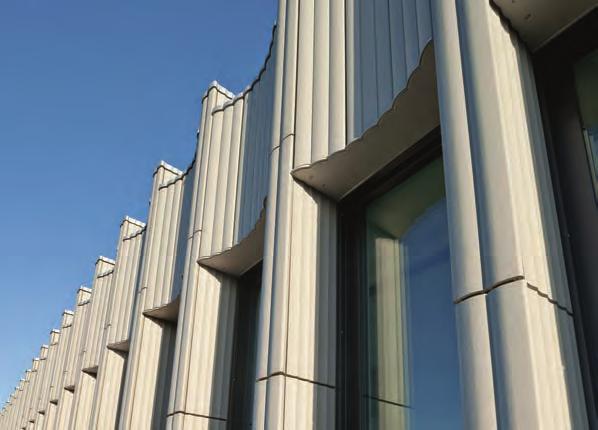

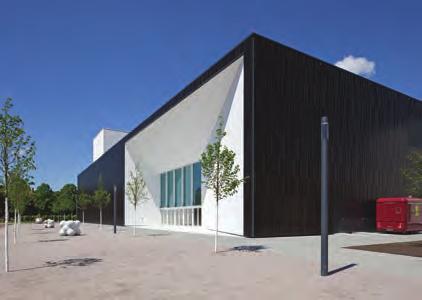

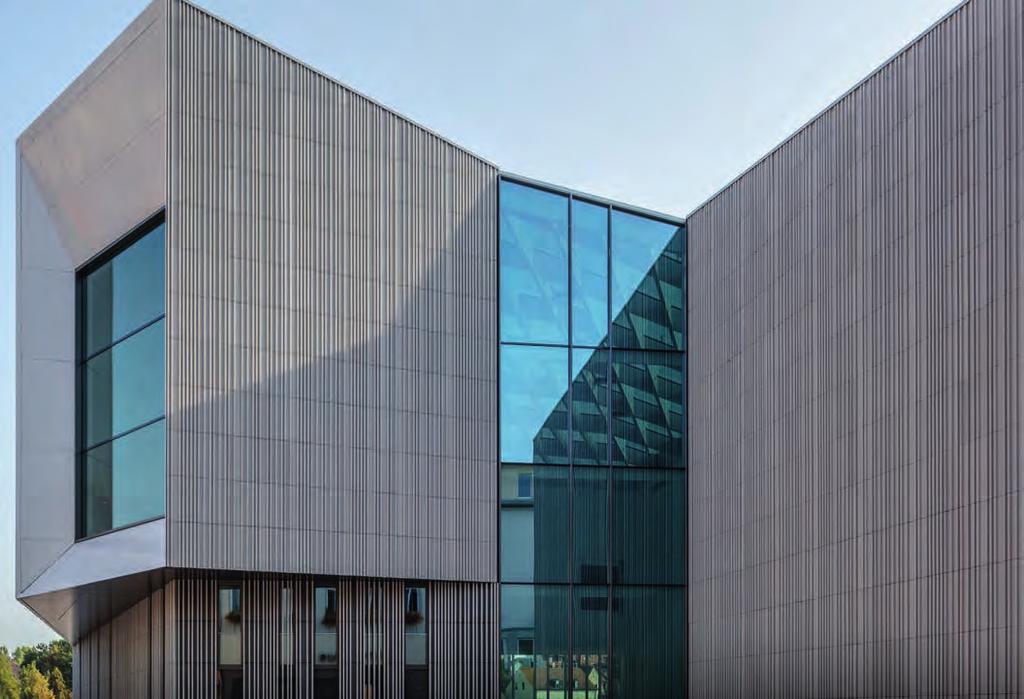

36 70 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 71 Moeding referenssejä maailmalta: Karlsruhen musiikkiyliopisto Musiikki ja rytmi näkyvät vuonna 2012 valmistuneen Karlsruhen musiikkiyliopiston multimediarakennuksen keraamisissa julkisivuissa. Maanläheisen tummat lasitetut muotolaatat toteutettiin arkkitehtien määritysten mukaisesti juuri kyseistä projektia varten. Arkkitehdit: Architekten.3P Feuerstein Rüdenauer & Partner. Kuvat: Toni Ott, Moeding.

37 72 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 73 Moeding referenssejä maailmalta: Parkapartments am Belvedere, Wien, Itävalta Renzo Piano Building Workshopin suunnittelema rakennusten kokonaisuus, Parkapartments am Belvedere, on saanut innoituksensa ympäröivästä puistomaisemasta. Julkisivussa on hyödynnetty keraamisia pyöreitä erikoismuotoja kulmissa, jotka antavat rakennukselle omaleimaisen ilmeen. Arkkitehti: Renzo Piano Building Workshop, Paris. Kuvat: Johann Hörner -

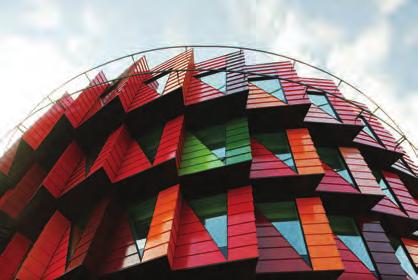

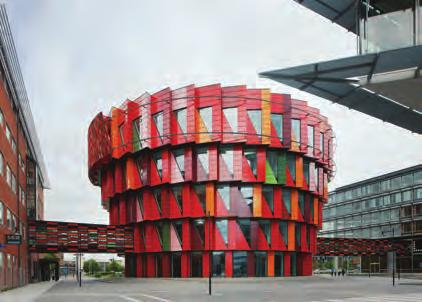

38 74 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 75 Moeding referenssejä maailmalta: Kuggen, Göteborg Göteborgin uuden arkkitehtuurin kulmakivi on kerännyt mainetta ja palkintoja. Kuggen on osa Chalmersin yliopistoa ja kampusaluetta. Avainsanoja suunnittelussa ovat olleet avoimuus, keveys ja ilmavuus, monikäyttöisyys sekä vetovoimaisuus. Arkkitehti: Gert Wingårdh. Kuvat: Lindman Photography, Moeding. Moeding toteuttaa erikoisratkaisuja projektikohtaisesti räätälöidyillä väreillä. Onnistunut esimerkki on Göteborgissa sijaitseva Kuggen. Kuva: Lindman Photography, Moeding.

39 76 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 77 Kuivapuristelaatat

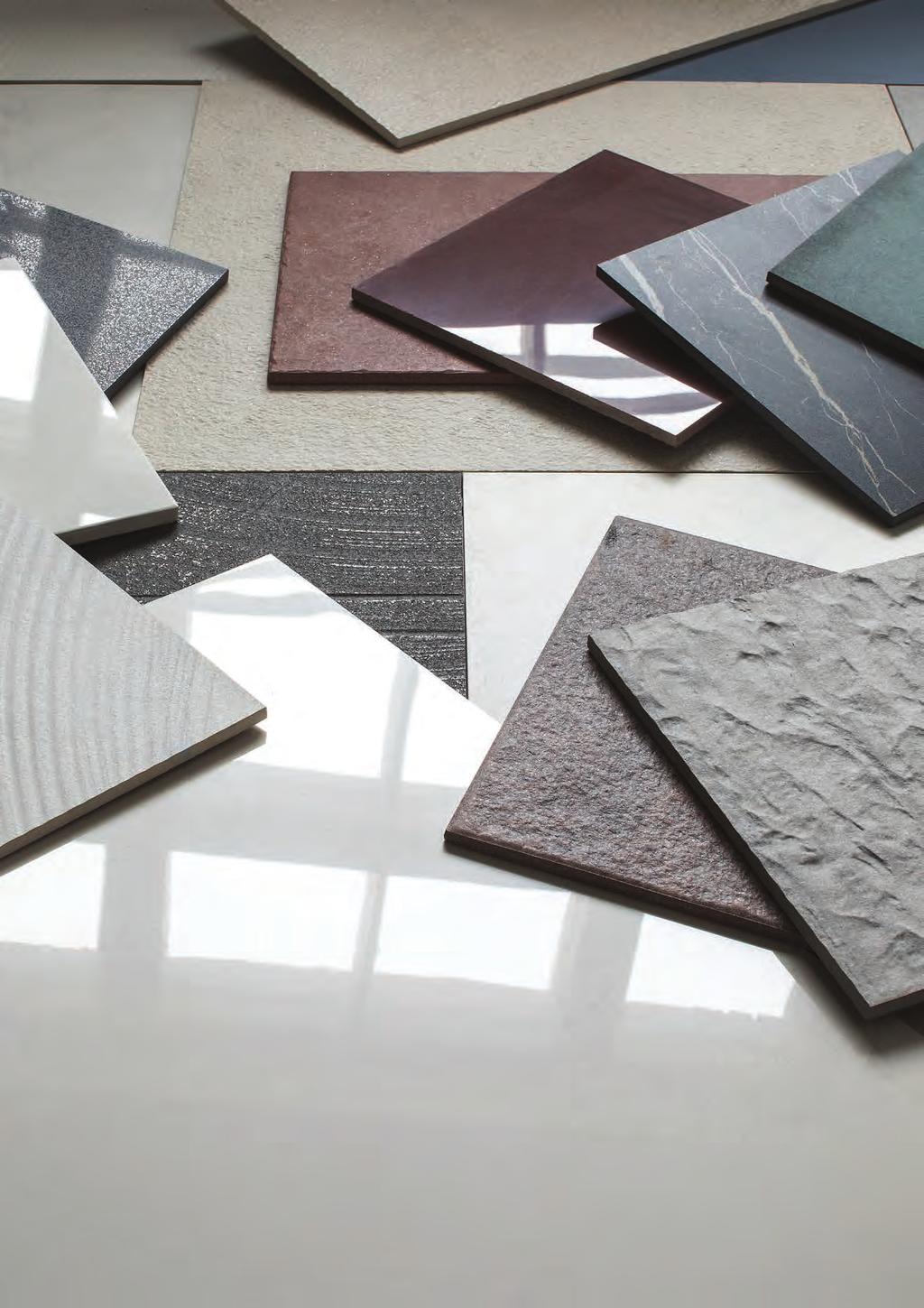

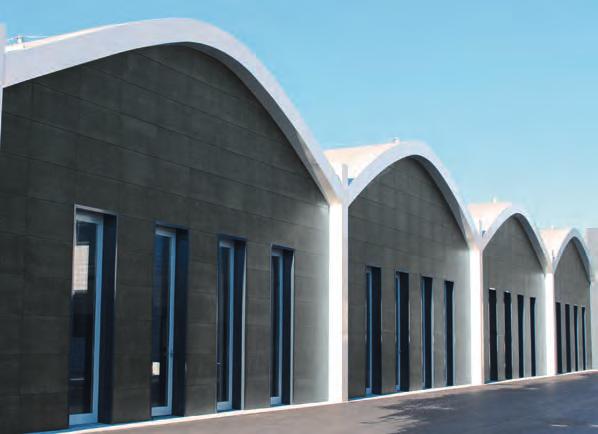

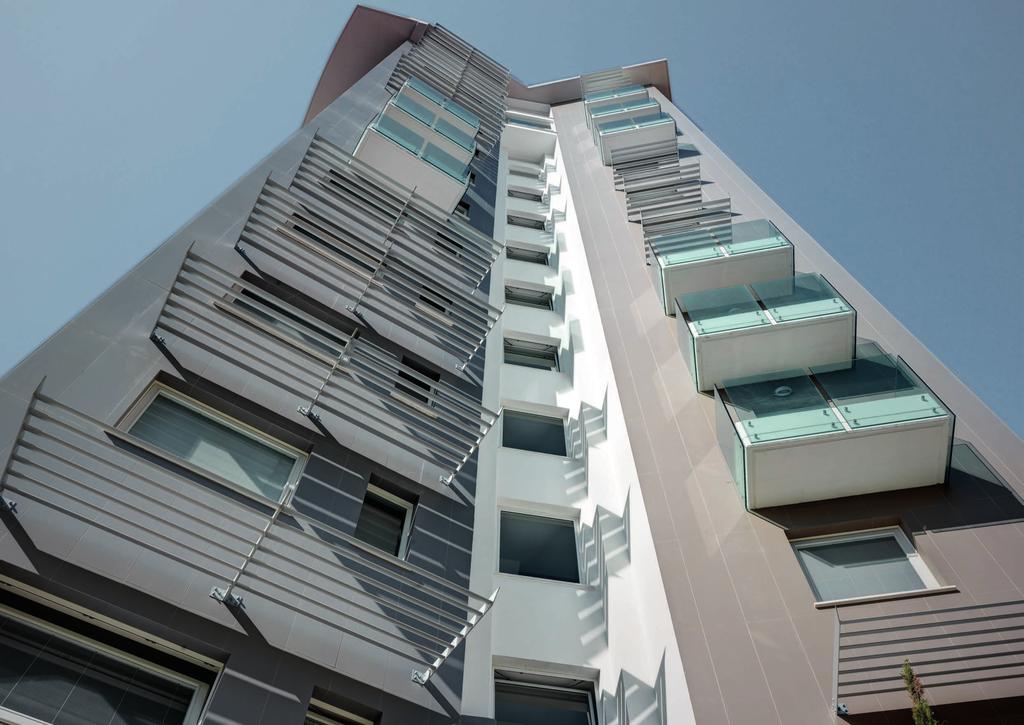

40 78 Kuivapuristelaatat Keraamiset julkisivuratkaisut 79 Kuivapuristelaatat 2 1 Kuva: Laminam 3 Kuivapuristelaattojen laaja koko- ja sävyvalikoima antaa vapaat kädet suunnittelulle. ABL-Laattojen laajasta valikoimasta löytyy tuhansia eri sävy- ja pintavaihtoehtoja. Kuoseja ja värejä voidaan räätälöidä myös projektikohtaisesti, joten saneerauskohteiden ja uusien kohteiden koviinkin vaatimuksiin on helppo vastata. 1 Julkisivusaneeraus Taysin B-siipeä verhoaa Florim Magnum 6mm keraaminen laatta, joka kunnioittaa rakennuksen alkuperäistä ulkoasua. Kuinka kohdetta varten räätälöity keraaminen suurlaatta mahdollisti saneerausprojektin, lisää sivulla Monta toteutustapaa Kuivapuristelaatta voidaan asentaa julkisivuun monella eri tavalla, myös taustatuulettuvana ratkaisuna. Kuva: Emil Ceramica Group. 3 Moderni maamerkki Kuivapuristelaatalla voidaan toteuttaa näyttäviä ja yksilöllisiä julkisivuja. Uudisrakennukset saavat omaleimaisen ulkoasun. Kuva: Laminam.

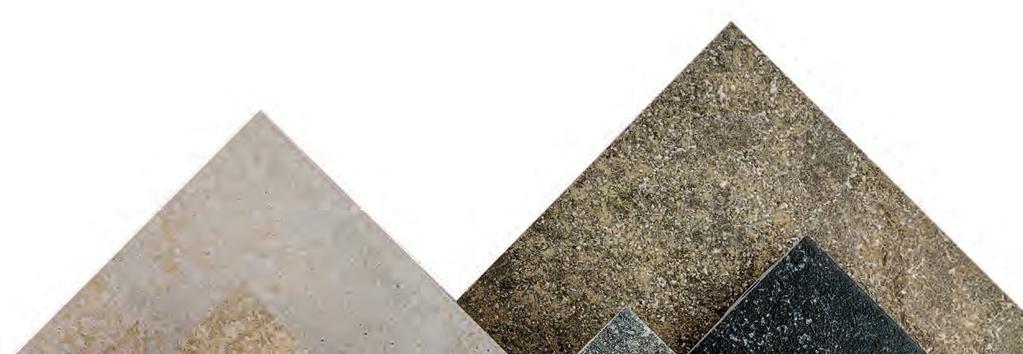

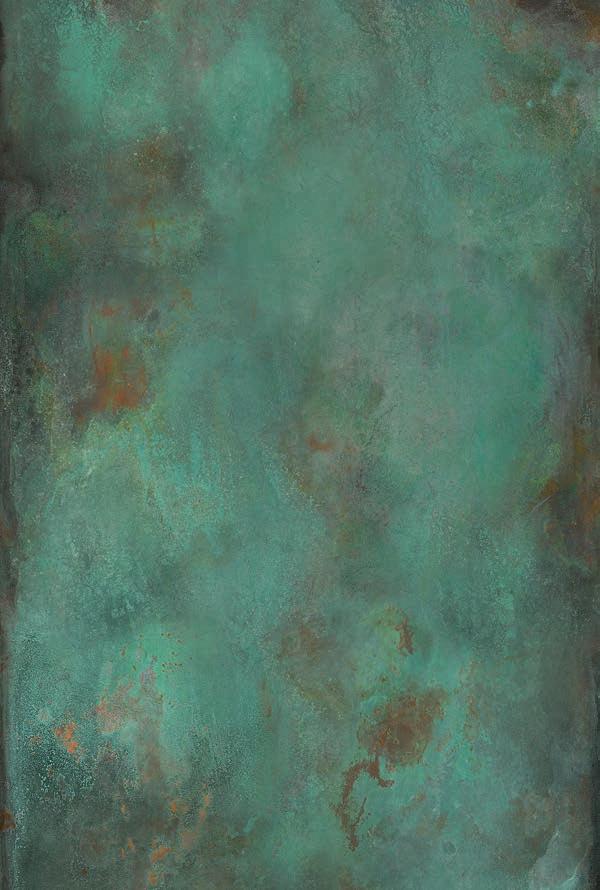

41 80 Kuivapuristelaatat Keraamiset julkisivuratkaisut 81 Kuivapuristelaattojen sävyt ja pinnat Yksiväriset kuivapuristelaatat Florim Casa Dolce Casa - Casamood Neutra 6.0 Betoniefekti kuivapuristelaatat Caesar Autore 01 bianco 02 polvere 03 perla 04 ferro 05 quarzo 06 graphite 07 petrolio trevi rimini taormina giudecca rivoli navigli Caesar Built 08 avio path dam yard sidewalk block Florim Casa Dolce Casa - Casamood Materia Project Florim Floorgres Buildtech 01 crusted honed bark glass 02 crusted honed bark glass 03 crusted honed bark glass 04 crusted honed bark glass 05 crusted honed bark glass build white matt / structure/ polished build bone matt / structure/ polished build sand matt / structure/ polished build clay matt / structure/ polished build mud matt / structure/ polished build coal matt / structure/ polished Laminam Collection Florim Floorgres Rawtech 01 fumo 02 neve 03 moro 04 tortora 05 Crusca 06 bianco 07 nero 08 perla raw-white matt / slate-hammered raw-dust matt / slate-hammered raw-mud matt / slate-hammered raw-coal matt / slate-hammered Fiandre Datauni Florim Rex Matiéres de Rex 000 uniice 150 unicobalt 300 unipepper sable nuage gris mou brun barrique Caesar Tecnolito Ergon Tr3nd opal perla karbon flint magnesium charcoal ossidiana white concrete Provenza Inessence ivory concrete sand concrete smoke concrete taupe concrete grey concrete black concrete chalk alhambra olympia trachyte tan bay deepblue sabbia cenere grigio antracite

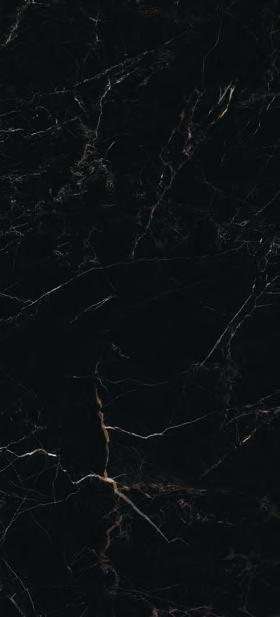

42 82 Kuivapuristelaatat Keraamiset julkisivuratkaisut 83 Luonnonkiveä jäljittelevät kuivapuristelaatat Caesar Portraits Metalliefekti kuivapuristelaatat Caesar Trace comblanchien faro fowey kirkby stromboli tozeur versilia vitro allumina bronze corten iron mint Ergon Stone Project Ergon Metal.It black falda brown falda gold falda grey falda sand falda white falda greige falda black nickel platinum steel RAK Paradox black controfalda brown controfalda gold controfalda grey controfalda sand controfalda white controfalda greige controfalda orange grey Ergon Lombarda Florim Flowtech bianco grigio nero russet aged bronze burnished Florim Casa Dolce Casa Pietre 3 Laminam Ossido limestone white limestone pearl limestone ash limestone coal limestone almond limestone taupe ossido bruno ossido nero Florim Casa Dolce Casa Stones and More Laminam I Metalli stone calacatta stone burl white arabescato white stone burl gray amani bronze stone calacatta black ferro ossidato plumbeo ossidato plutonio ossidato stone marfil stone zecevo Florim Floor Gres Floortech stone sahara noir Laminam Oxide floor 1.0 floor 2.0 floor 3.0 floor 9.0 bianco perla grigio moro avorio nero

43 84 Kuivapuristelaatat Keraamiset julkisivuratkaisut 85 Puukuvioidut kuivapuristelaatat Laminam Legno Venezia corda fumo sabbia Florim Wooden Tile of Casa Dolce Casa wooden white wooden grey wooden almond wooden walnut wooden brown Caesar Life nordic oak moro walnut noce Provenza Provoak bianco sabbiato grigio spazzolato nero bruciato quercia recuperata Ergon Tr3nd white wood ivory wood sand wood grey wood Oikea laattapinta viimeiste- smoke wood brown wood black wood lee julkisivun. Matta, karhea, kiiltävä, hammaroitu, struktuuri, satiini kuivapuristelaattojen valikoimasta on helppo löytää juuri oikea viimeistely julkisivukohteeseen.

44 86 Kuivapuristelaatat Keraamiset julkisivuratkaisut 87 Kuivapuristelaattojen ladonnat ja kokojen skaala 20x120 30x120 60x x120 75x x x240 20x20 160x ,5x30 30x30 45x45 30x60 60x60 75x75 2. Kuivapuristelaattoja löytyy laajalla valikoimalla erilaisia vakiokokoja. Kuivapuristelaattojen paksuus on 3 30 mm. Vakiokokojen lisäksi projekteihin voidaan toteuttaa erikoiskokoja. Kuivapuristelattojen suuri kokovalikoima mahdollistaa erilaisten ladontakaavioiden käytön. 3. Kuten kuva viereisellä sivulla havainnollistaa, laatat voidaan asentaa pysty- ja vaakasuuntaisesti tai vaikka diagonaaliladonnalla. Samalla seinällä voidaan käyttää useita eri kokoja. Saumojen ei tarvitse kohdata vaan laatat voidaan juoksevalla tai vapaalla limityksellä. Samassa ladonnassa on mahdollista asentaa laattoja vaaka- ja pystysuuntaisesti. 4. Kuvituskuva. Ladontojen havainnollistamisessa käytetty malleina valokuvia kohteista. 1. Uusi Lastensairaala, arkkitehti: SARC architects. 2. Lumikonkatu Turku, suunnittelija Insinööritoimisto Hirsinummi. 3. Torikatu Joensuu,arkkitehti: Arkkitehtitoimisto Arcadia Oy. 4. As Oy Pajuniityntie Helsinki, arkkitehti: Cederqvist & Jäntti Arkkitehdit Oy.

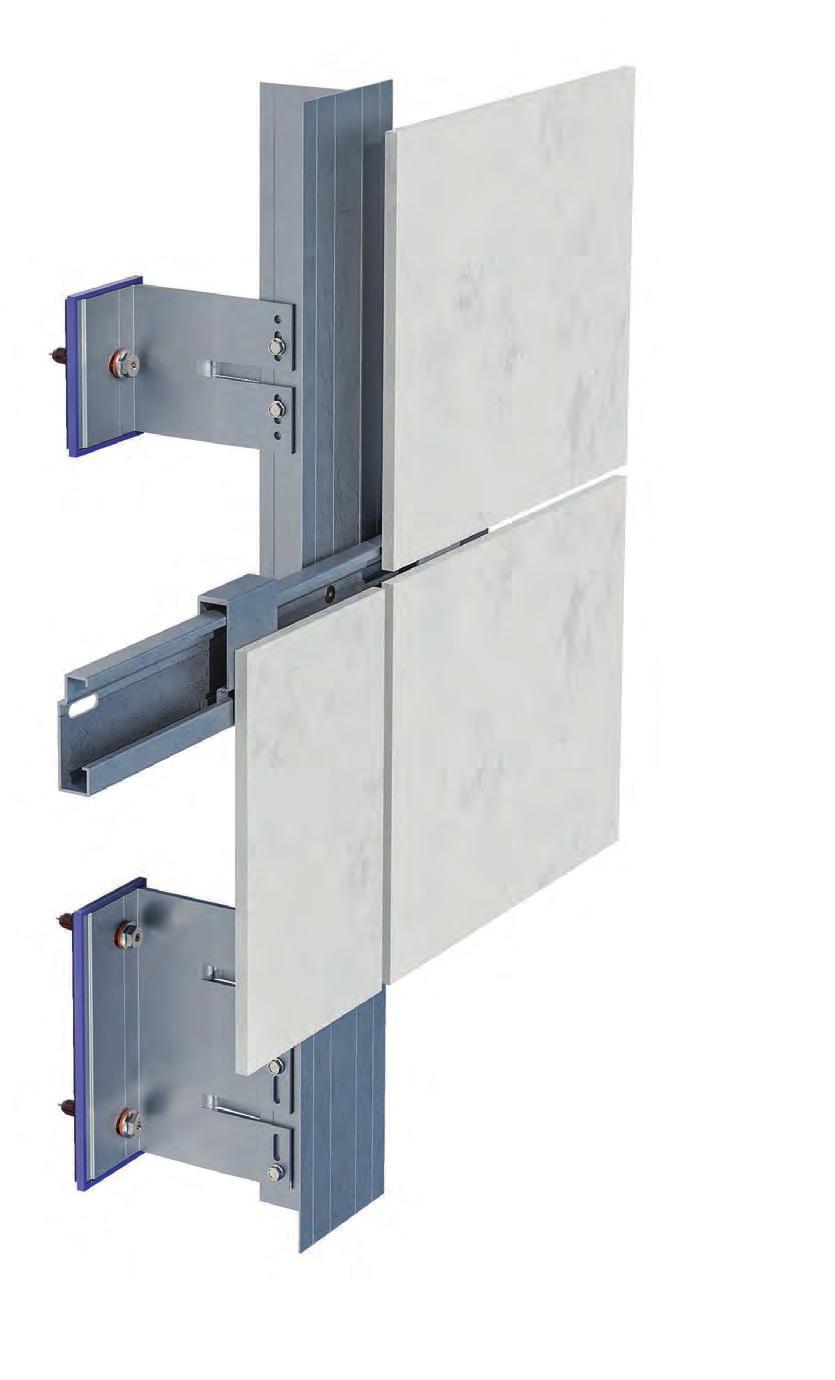

45 88 Kuivapuristelaatat Keraamiset julkisivuratkaisut 89 Kuivapuristelaattojen kiinnitysjärjestelmät Kiinnitys takakartioankkureilla Piilokiinnitys takakartioankkureilla on luotettava ja helppo tapa asentaa kuivapuristelaatat. Laatan taakse porataan erikoisporalla ankkurille reikä, johon tulevat laatan ripustukseen tarvittavat kiinnikkeet. Järjestelmä on testattu ja pitkään markkinoilla ollut julkisivulaatan kiinnitystapa, jolla on pitkät käyttöperinteet ympäri maailmaa. Ankkurit mitoitetaan laatan ominaisuuksien ja rakennuksen vaatimusten mukaisesti jokaiseen kohteeseen. Mitoitukseen saa apua ABL-laatoilta. Piilokiinnityksen plussat: Nopea asentaa. Yksinkertainen asennustapa. Voidaan käyttää eri kokoja ja juoksevaa saumaa. Kiinnitystapa soveltuu myös suurlaatoille. Laatan minimipaksuus 8mm.

46 90 Kuivapuristelaatat Keraamiset julkisivuratkaisut 91 Liimakiinnitys Urakiinnitys Liimakiinnityksen plussat: Edullinen. Ohut rakennepaksuus. Suositellaan ohuille 3 8mm laatoille. Piilokiinnitys. Järjestelmässä voidaan käyttää eri kokoja ja juoksevaa saumaa. Liimakiinnitys soveltuu myös suurlaatoille. Mihin urakiinnitys sopii? Urakiinnitystä käytetään 20 30mm paksujen laattojen kiinnitykseen. Paksummat laatat mahdollistavat kuivapuristelaattojen käytön myös kohteissa joissa on kovempaa mekaanista rasitusta. Varsinkin rakennusten maantasokerrokset voidaan päällystää kestävillä paksuilla kuivapuristelaatoilla. Laatan reunaan ajetaan ura, johon asennetaan kiinnitysprofiili. Urakiinnitys on piilokiinnitys, joka mahdollistaa laattojen saumaamisen.

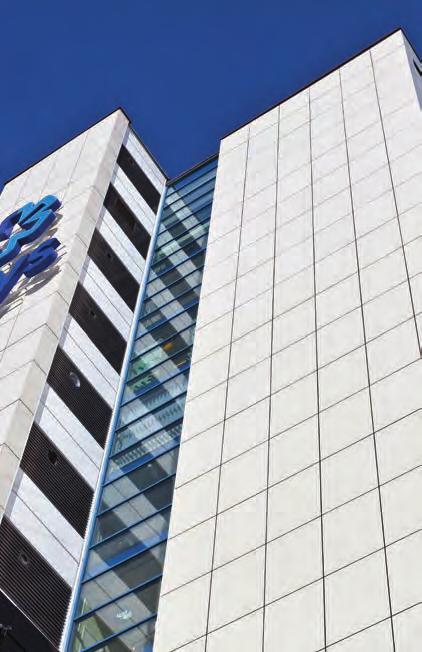

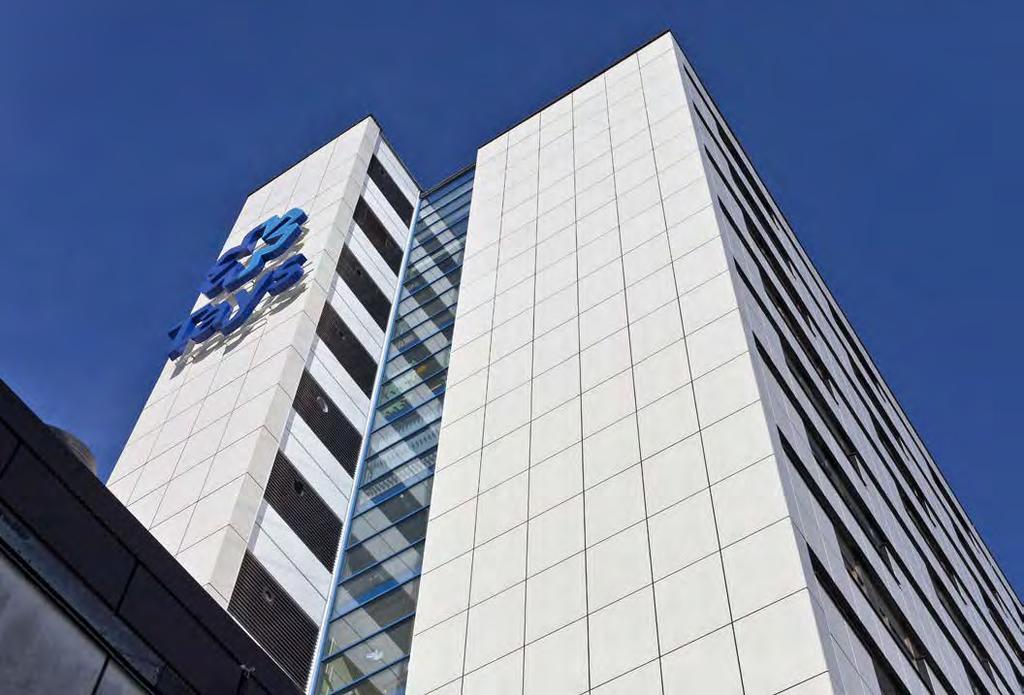

47 92 Keraamiset julkisivuratkaisut Keraamiset julkisivuratkaisut 93 Referenssejä: Tampereen yliopistollinen keskussairaala, B-siipi Haastavaan saneerausprojektiin, jossa sairaalarakennus pystyi toimimaan ilman käyttökatkoksia, sopi parhaiten ratkaisuksi rakenteiden päälle asennettava keraaminen julkisivulaatta. Taustatuulettuva julkisivuratkaisu parantaa energiatehokkuutta, ja laattojen pinnat räätälöitiin vastaamaan alkuperäistä arkkitehdin suunnittelemaa ulkoasua. Ennen: Jälkeen: Erilaisia ratkaisuja tutkittiin useita, joista markkinoille tullut Teräselementin ja ABL-Laattojen Composer täytti asetetut vaatimukset. Tuotteen esittelytilaisuudessa oli jo selvää, että nyt korjaaminen olisi mahdollista, kertoo arkkitehti Mika Suihkonen Tähti-Set Oy:stä. Taysin B-siipeä verhoaa Florim Magnum 6mm keraaminen laatta. Kohteeseen räätälöity erikoisävy, titaanidioksipinta. Määrä n m2 Arkkitehtitoimisto: Tähti-Set Oy

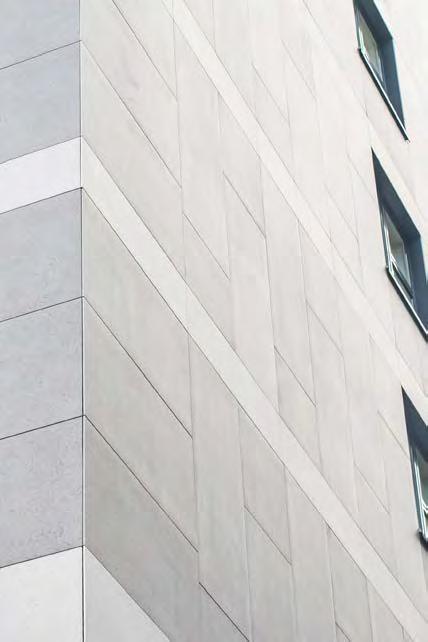

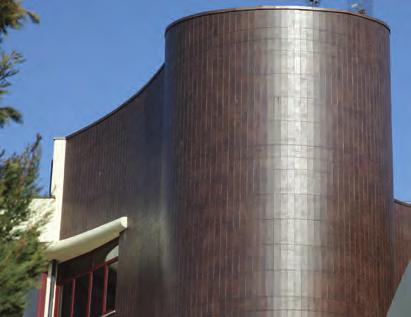

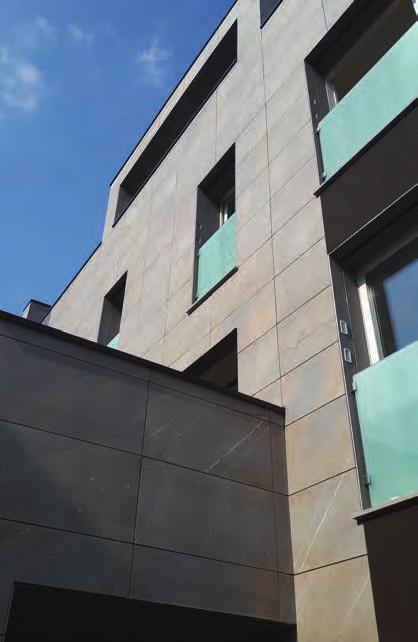

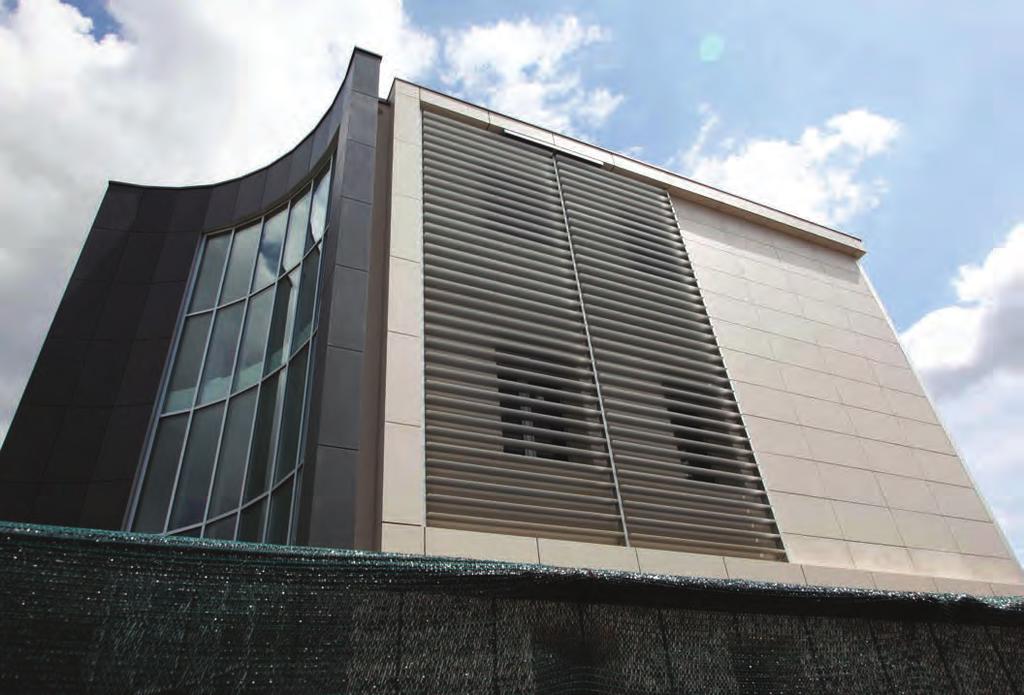

48 Kuivapuristelaatat Kuvat: Ceramische Caesar. Kuivapuristelaatat taustatuulettuvana ratkaisuna. Ylhäällä kuvat: Ceramische Caesar. Vasemmalla As Oy Pasinkartano.

49 Olemme sinua varten Me palvelemme sinua kaikessa missä tarvitset apuamme, aina projektin varhaisista suunnitelmista toteutuksen laadukkaaseen valmistumiseen saakka. Luotettavat, tarkoin valitut tehtaat ovat pitkäaikaisia yhteistyökumppaneitamme. Tämä takaa projekteihin sujuvat ja joustavat palvelut, sekä laadukkaat tuotteet. Autamme mielellämme kaikissa keraamisia laattoja koskevissa kysymyksissä. Pidetään yhteyttä! - ABL-Laatat projektimyynti
