1 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO KÄYTTÖ-JA PÄÄSTÖTARKKAILUTUTKIMUKSET TAMMI MAALISKUU Jaksoraportti Nro

2 2 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Sisällys 1. YLEISTÄ Yleiskuvaus Tarkkailututkimukset Sademäärät tammi maaliskuulta TULEVA JÄTEVESI Puhdistetun jäteveden määrä Puhdistamolle johdettu jätevesimäärä osakaskunnittain Tulokuormitus Osakaskuntien ja teollisuuden kuormitukset Gasum Oy:n Topinojan biokaasulaitoksen rejektivedet Sako- ja umpikaivolietteet LÄHTEVÄ JÄTEVESI Ympäristölupa VHO:n päätös nro 16/0112/ Puhdistustulos ja vesistön kuormitus Raskasmetallikuormitus Aktiivilietteen mikroskopointi JÄTEVESILIETTEEN LAATU, MÄÄRÄ JA SIJOITUS TULOSTEN TARKASTELU Puhdistusvaatimusten täyttyminen Tulokuorma Puhdistamon toiminta Prosessimuutokset ja poikkeustilanteet Ohitusvesien käsittely-yksikkö Hulevedet sekä ohitukset Puhdistamon käyttötarkkailu ja kemikaalit Ylimääräiset tutkimukset Päästötarkkailuohjelma ja viranomaispalaverit... 23

3 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) Liitteet Liite 1. Käyttötarkkailun yhteenvetolomake Liite 2. Jaksoraportin yhdistelmätaulukko Liite 3. Kakolanmäen jätevedenpuhdistamon lietteiden osuus rejektivesikuormasta Liite 4. Päivittäiset virtaamat ja puhdistamo-ohitukset Liite 5. Verkosto-ohitukset ja ohituskuormat Liite 6. Gasum Oy:n Topinojan biokaasulaitoksella vastaanotetut lietemäärät Liite 7. Gasum Oy: Topinojan biokaasulaitoksen rejektivesimäärät Liite 8. Gasum Oy:n Topinojan biokaasulaitoksen rejektivesien kuormitus Liite 9. Sako- ja umpikaivolietemäärät Liite 10. Sako- ja umpikaivolietteiden kuormitus Liite 11. Jäteveden raskasmetallitarkkailutulokset Liite 12. Raskasmetallikuormitus Liite 13. Lietteenkuivauksen käyttötarkkailutulokset Liite 14. Kuivatun lietteen tarkkailutulokset Liite 15. Yksikköprosessien tulokset Liite 16. Aktiivilietteen mikroskopoinnin käyttötarkkailutulokset Liite 17. Jälkiselkeytyksen näkösyvyydet (graafisesti) Liite 18. Prosessikaavio Liite 19. Verkostoasemien virtauskaavio Liite 20. Jätevesi- ja lietetutkimuksissa käytetyt määritysmenetelmät

4 4 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Jakelu Turun seudun puhdistamo Oy Tiedoksi ( ) Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Turun seudun puhdistamo Auran Gasum Gasum Gasum Kaarinan Kaarinan Kaarinan Liedon kunta/ Liedon kunta/tekniset Liedon kunta/liedon Naantalin Naantalin Nousiaisten Nousiaisten Marttilan Maskun Maskun kunta/maskun Vesihuolto Mynämäen Vesihuolto Oripään Paimion Paimion Paimion kaupunki/paimion Vesihuolto Paraisten Pöytyän kunta/tarmo Raision Raision Vesi Ruskon Ruskon Turun Turun Vesihuolto Turun Vesihuolto Varsinais-Suomen Varsinais-Suomen Varsinais-Suomen Varsinais-Suomen Yhteystiedot (Y ) Telekatu 16, TURKU puh , sähköp.

5 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) 1. YLEISTÄ 1.1. Yleiskuvaus Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo otettiin käyttöön joulukuussa Puhdistamo on biologis-kemiallinen aktiivilietelaitos, jota on tehostettu hiekkasuodattimissa tapahtuvalla jäteveden jälkisuodatuksella (liite 18). Fosfori saostetaan rinnakkaissaostuksella ferrosulfaatilla, joka syötetään prosessin alkuun karkeavälppäyksen jälkeen. Ferrosulfaattia annostellaan myös jälkiselkeytykseen menevään jäteveteen selkeytystuloksen parantamiseksi ja hiekkasuodatuksen tehostamiseksi. Kiintoaineen karkaamisen estämiseksi syötetään jälkiselkeytykseen menevään veteen myös polymeeriä. Puhdistamon tehostettu kokonaistypenpoisto perustuu denitrifikaatio-nitrifikaatio -ajotapaan ilmastuksessa. Ilmastukseen menevään veteen syötetään tarvittaessa kalsiumkarbonaattia alkaliteetin ja ph:n nostamiseksi ja lisähiililtä typenpoiston tehostamiseksi. Puhdistettu jätevesi johdetaan Turun Linnanaukon satama-altaaseen. 2-linjainen Actiflo ohitusvesien käsittely-yksikkö (OVK) otettiin käyttöön Prosessi on tarkoitettu esiselkeytetyn ohitusveden käsittelyyn virtaamahuippujen aikana. Ilmastuksen ylijäämäliete pumpataan esiselkeytykseen, josta raakasekaliete poistetaan ja liete kuivataan lingoilla (3 kpl). Linkokuivauksessa syntyvät rejektivedet johdetaan prosessin alkuun. Kuivattu liete kuljetetaan Gasum Oy:n Topinojan biokaasulaitokselle, jossa kuivattu liete mädätetään ja jälkikompostoidaan. Biokaasulaitoksen mädätteen kuivauksesta syntyvät rejektivedet johdetaan takaisin puhdistamolle viemäriverkostoa pitkin. Turun seudun puhdistamo Oy:n jätevedenpuhdistamolla käsitellään nykyisin yhteensä neljäntoista osakaskunnan jätevedet sekä osakaskuntien viemäriverkostoon liittyneen teollisuuden jätevedet. Puhdistamon viemäröintialue on laajentunut seuraavasti: TSP Oy Kakolanmäen jätevedenpuhdistamon viemäröintialueen historia pvm/vuosi liitos Turku, Kaarina (ei Piikkiö), Lieto (ei Tarvasjoki), Rusko (ei Vahto) Paimio, Kaarina Piikkiön alue Raisio, Naantali (ei Velkua, Rymättylä), Masku (ei Lemu), Nousiainen, Mynämäki Naantali Rymättylän alue Rusko Vahdon alue Masku Lemun alue Aura Pöytyä Riihikosken alue Oripää Finnfeeds Finland Oy Naantalissa Lieto Tarvasjoen alue Marttila Puhdistamo on mitoitettu osakaskuntien antamien vuoden 2030 asukasmäärä- ja jätevesiennusteiden perusteella. Vuoden 2030 mitoituksessa on otettu huomioon myös muiden Turun seudun kuntien, kuten Auran, Pöytyän, Oripään, Tarvasjoen ( osa Lietoa) ja Marttilan kuntien mahdollinen liittyminen Kakolanmäen puhdistamoon. Puhdistamon mitoitusarvot on esitetty taulukossa 1.

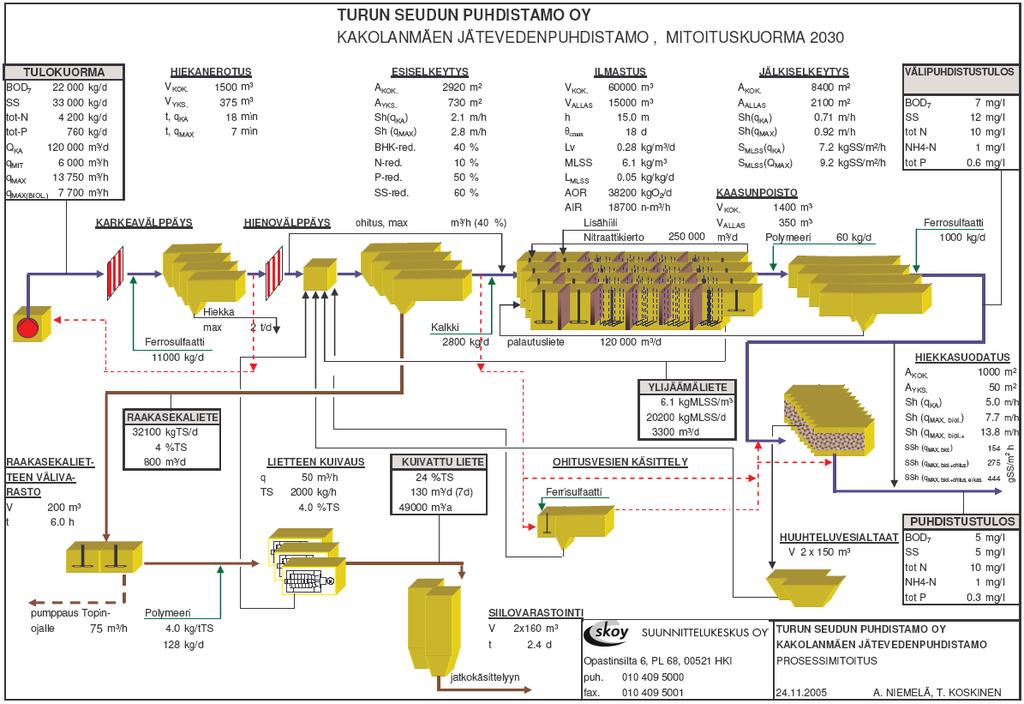

6 6 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI TAULUKKO 1. Kakolanmäen jätevedenpuhdistamon mitoitusarvot. Mitoitusajankohtana on käytetty vuotta Parametri Arvo Laatu Keskivirtaama (Q ka ) m 3 /d Keskivirtaama (q ka ) m 3 /h Mitoitusvirtaama (q mit ) m 3 /h Maksimivirtaama (Q max ) m 3 /d Maksimivirtaama biologiseen käsittelyyn (Q max ) m 3 /d Maksimivirtaama esikäsittelyyn (q max ) m 3 /h Maksimivirtaama biologiseen käsittelyyn (q max ) m 3 /h Maksimivirtaama hiekkasuodatukseen (q max ) m 3 /h Maksimivirtaama Actiflo ohitusvesien käsittely-yksikköön (q max ) m 3 /h BOD 7 -kuorma kg/d COD Cr -kuorma kg/d Fosforikuorma 760 kg/d Typpikuorma kg/d Kiintoainekuorma kg/d Asukasvastineluku AVL asukasta Lähteet: Kakolanmäen jätevedenpuhdistamo, toteutussuunnittelu, prosessisuunnitelma, vuoden 2030 tilanne (Suunnittelukeskus Oy ) Kakolanmäen jätevedenpuhdistamo, Actiflo ohitusvesien käsittelylaitos, tekninen erittely. Kakolanmäen jätevedenpuhdistamon uusi päästötarkkailuohjelma ja haitallisten aineiden päästötarkkailuohjelma hyväksyttiin Varsinais-Suomen ELY -keskuksessa Tarkkailuohjelmat päivitettiin Varsinais-Suomen ELY -keskuksen hyväksymispäätöksen nro 25/2017 (dr nro VARELY/500/2015) mukaisesti. Jatkossa puhdistamon päästötarkkailu ja haitallisten aineiden tarkkailu tehdään päivitettyjen ohjelmien mukaisesti (: Kakolanmäen jätevedenpuhdistamon käyttö- ja päästötarkkailuohjelma , Kakolanmäen jätevedenpuhdistamon haitallisten aineiden päästötarkkailuohjelma, ). Kuormitustiedot on laskettu :n 3 krt/viikko tekemien käyttö- ja päästötarkkailututkimusten perusteella. Jakson laskenta on tehty Turun vesi- ja ympäristöpiirin (14/500 Tuvy 1990) antamien ohjeiden mukaisesti. Määritysrajan alittavien tulosten osalta kuormituslaskenta on tehty lähtien Ympäristöhallinnon laatiman ohjeistuksen (Yhdyskuntajätevesien puhdistuslaitosten päästöjen seuranta ja raportointi hyvien menettelytapojen kuvaus) mukaisesti: määritysrajan alittavat tulokset on huomioitu kuormituslaskennassa käyttämällä mittaustuloksena määritysrajan puolikasta. Puhdistamolla on 4 rinnakkaista ajolinjaa (hiekanerotus, esiselkeytys, ilmastus ja jälkiselkeytys) sekä 20 kpl hiekkasuodatusyksikköjä (liite 18). Lisäksi ohitusvesiä käsitellään 2- linjaisella Actiflo -yksiköllä. Esiselkeytyksiä ajetaan pääasiassa siten, että kolme yksikköä on käytössä ja yksi on varalla/tasaamassa tulevan veden kuormituspiikkejä. Lisäksi osa tulevasta vedestä ajetaan tarkoituksella esiselkeytyksen ohi ravinnoksi ilmastusvaiheeseen. Esiselkeytysaltaita oli käytössä 3 kappaletta ja 4 kappaletta Kaikki ilmastuslinjat (4 kpl) olivat käytössä koko jakson ajan. Ohitusvesien käsittely-yksikköön johdettiin jätevettä ja (liite 4).

7 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) 1.2. Tarkkailututkimukset teki puhdistamon tarkkailututkimukset 38 kertaa jakson aikana (13 päästötarkkailua ja 25 käyttötarkkailua, taulukko 2, liitteet 2 ja 15). Tarkkailuja tehtiin 3 kertaa viikossa. Myös viikonloppuisin kerättiin näytteitä (joko perjantai-, lauantai- tai sunnuntainäyte kerran viikossa). TAULUKKO 2. Kakolanmäen jätevedenpuhdistamon kuormituslaskennassa käytetyt tarkkailututkimuskerrat. Tammikuu *, 4.1., 7.1., 9.1., 10.1.*, 12.1., 15.1., 18.1.*, 20.1., 23.1., 25.1., 28.1.*, 29.1.* ja Maaliskuu , 6.2.*, 7.2., 10.2., 12.2., 14.2.*, 18.2., 20.2., 22.2.*, ja Huhtikuu *, 5.3.*, 7.3., 11.3., 13.3.*, 15.3., 16.3., 19.3., 21.3.*, 24.3., ja * * Päästötarkkailu Näytteet puhdistamolle tulevasta, esiselkeytetystä, jälkiselkeytetystä ja hiekkasuodatuksesta mereen lähtevästä jätevedestä kerättiin automaattisilla näytteenottimilla koko vuorokauden ajan virtaamaohjatusti. Jakson ohituskuormat lasketaan kertomalla ohitetun veden jakson virtaamapainotteiset pitoisuuskeskiarvot ja ohitetun veden kokonaismäärällä. Puhdistamon esiselkeytyksen jälkeinen ohituskuorma lasketaan ohitusvuorokauden tai lähimmän mahdollisen esiselkeytyksen näytteen pitoisuuksien ja esiselkeytyksestä poistokanavaan johdetun ohitusvirtaaman mukaan. Tulevan veden (Hansapuiston ylivuoto) ja verkosto-ohitusten kuormien laskentaa muutettiin lähtien viranomaisen hyväksynnällä. Ennen karkeavälppää tapahtuneet tulevan veden ohitusten (Hansapuiston ylivuoto) ja verkosto-ohitusten kuormat lasketaan ylivuodon määrästä (m 3 ), jäteveden osuudesta ylivuotavassa viemärivedessä (%) sekä jäteveden tyypillisistä kuormituspitoisuuksista (mg/l). Ohitusten kuormituspitoisuuksien lähtöarvoina käytetään tulevan jäteveden kuivan ajan pitoisuuksia. :n suorittamiin puhdistamon tarkkailututkimuksiin sisältyivät käyttö- ja päästötarkkailun 24 h kokoomanäytteet (liitteet 2 ja 15), kuivatun lietteen tarkkailu (liite 14), jäteveden raskasmetallitarkkailu (liite 11), käyttötarkkailun kontrollinäytteet, lietteenkuivauksen käyttötarkkailu (liite 13) sekä aktiivilietteen mikroskopointi (liite 16). Puhdistamolta lähtevän jäteveden hygieenistä laatua tarkkailtiin 13 kertaa jakson aikana (liite 15). Hygieeninen laatu (E.Coli ja suolistoperäiset enterokokit) tutkitaan kertanäytteistä. Kuivatusta lietteestä otettiin jakson aikana 41 kuivauspäivänä näytteet (tammikuu 15 kpl, helmikuu 13 kpl ja maaliskuu 13 kpl), joista kootut kuukauden kokoomanäytteet analysoitiin kolme kertaa jakson aikana (liite 14). Tulevan ja lähtevän veden käyttö- ja päästötarkkailunäytteistä kerättiin virtaaman suhteessa osanäytteitä, joista kootuista kuukauden kokoomanäytteistä analysoitiin raskasmetallipitoisuudet kolme kertaa jakson aikana (liite 11). Mahdolliset puhdistamo-ohitukset sisältyvät lähtevän veden näytteeseen. Osakaskunnista johdettuja kuormituksia tarkkaillaan seuraavilla kuntien välisillä verkostomittausasemilla: Kaarinan, Peltolan, Kaistarniemen (Hirvensalo), Paimion, Ruskon Aholan, Ruskon Lähteenmäen, Raision, Naantalin, Maskun, Nousiaisten, Mynämäen, Pöytyän, Oripään ja Marttilan pumppaamoilla sekä Liedon, Jaaninojan/Kauselan ja Auran mittausasemilla (liite 19). Tarkkailut tehtiin kaksi kertaa kuukaudessa.

8 8 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Gasum Oy:n Topinojan biokaasulaitokselta Turun Vesihuolto Oy:n viemäriverkostoon johdettavan rejektiveden laatua tutkittiin kaksi kertaa kuukaudessa (liite 8). Topinojan vastaanottoasemalle tuotujen sako- ja umpikaivolietteiden laatua tutkittiin kerran kuukaudessa (liite 10). Päästö- ja käyttötarkkailunäytteet otti ja toimitti Lounais-Suomen vesi- ja ympäristötutkimus Oy:n laboratorioon :n näytteenottaja lukuun ottamatta sako- ja umpikaivolietenäytteenottoa, jonka osanäytteiden keräämisen teki Gasum Oy. :n näytteenoton suoritti sertifioitu ympäristönäytteenottaja tai vastaavan pätevyyden omaava henkilö. Tarkkailututkimuksien jätevesinäytteet analysoitiin Lounais-Suomen vesi- ja ympäristötutkimus Oy:n laboratoriossa. on FINASakkreditointipalvelun akkreditoima testauslaboratorio T101, joka täyttää standardin ISO/IEC vaatimukset. Laboratorion voimassaoleva pätevyysalue löytyy FINASakkreditointipalvelun internet-sivuilta: kohdasta Akkreditoidut toimielimet» Testauslaboratoriot. Tarkkailututkimuksissa käytettyjen määritysmenetelmien tiedot ovat liitteellä 20. on lähettänyt puhdistamon 1. vuosineljänneksen päästötiedot ja kuivatun lietteen kuukauden kokoomanäytteiden laatutiedot valvontaviranomaiselle ELY-keskukseen sähköiseen rekisteriin Sademäärät tammi maaliskuulta 2018 Turun päivittäiset sademäärät (mm) tammi maaliskuulta 2018 on esitetty kuvassa 1 ja taulukossa 3. Taulukossa 4 on säätietoja vuodelta 2018 ja vertailujaksolta lähtien lämpötilat on mitattu Turun Artukaisten automaattiasemalta. Sademäärät on mitattu Artukaisista lähtien. Vertailujakson tiedot ovat Turun lentoasemalta ja Turun Artukaisista. (Lähde: Ilmatieteen laitos, Ilmastokatsaus) 14 Turun sademäärä tammi-maaliskuussa mm päivämäärä KUVA 1. Turun sademäärät (mm) päivittäin tammi maaliskuulta

9 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) TAULUKKO 3. Turun sademäärät (mm) päivittäin tammi maaliskuulta I II III IV V VI VII VIII IX X XI XII 1 5,4 11,2 2 1,9 0,9 3 0,6 0,1 4 5,4 5 12,3 6 0,5 0, ,2 2,7 9 1,2 10 0,2 0,3 0,6 11 0,1 12 2, ,4 3, ,2 18 0,9 19 0, ,7 23 7, ,1 25 0,1 26 0,4 27 0,8 28 2, ,1 31 0,2 TAULUKKO 4. Turun säätietoja vuodelta 2018 sekä vertailujaksolta I II III IV V VI VII VIII IX X XI XII yht. Lämpötila ,8-7,1-3,9 (ºC) ,4-5,2-1,6 5,5* Sademäärä (mm) # * lämpötilojen keskiarvo # sademäärien summa 2. TULEVA JÄTEVESI 2.1. Puhdistetun jäteveden määrä Puhdistamolle tuleva jätevesimäärä oli jakson aikana m 3 eli keskimäärin m 3 /d (liitteet 2 ja 4). Puhdistamolla käsitelty jätevesimäärä (ilmastuksessa, jälkiselkeytyksessä ja hiekkasuodatuksessa sekä ohitusvesien käsittely-yksikössä ja hiekkasuodatuksessa käsitelty jätevesi) oli m 3 eli keskimäärin m 3 /d (liitteet 1 ja 2). Kuormitustarkkailukertojen käsitellyn jäteveden keskimääräinen virtaama oli m 3 /d. Puhdistamolle tulevaa jätevettä ei ohitettu jakson aikana. Myöskään esiselkeytetyn jäteveden ohituksia ei ollut jakson aikana (liite 4). Ohitusvesien käsittely-yksikköön johdettiin jätevettä yhteensä m 3 jakson aikana.

10 10 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Ohitusvesien käsittely-yksiköstä jätevedet johdetaan edelleen hiekkasuodatukseen käsiteltäviksi tai hiekkasuodatuksen ohi poistokanavaan. Jakson aikana OVK:ssa käsiteltyjä jätevedet johdettiin edelleen hiekkasuodatukseen ja sekä poistokanavaan välisenä aikana. Kakolanmäen jätevedenpuhdistamon koko viemäriverkoston alueella ohitettiin jakson aikana jätevettä yhteensä m 3 (liite 5). TSP Oy:n Raision pumppaamolla oli ohituksia 46 m 3. Ohitukset lasketaan Raision ohituksiksi, koska ohitukset johtuivat liian suurista vesimääristä, jotka ylittivät pumppaamon kapasiteetin. Paimion viemäriverkostossa oli ohituksia m 3, Liedon viemäriverkostossa oli ohituksia 73 m 3 ja Pöytyän viemäriverkostossa oli ohituksia m 3. Muiden kuntien viemäriverkostoissa ei ollut ohituksia jakson aikana Puhdistamolle johdettu jätevesimäärä osakaskunnittain Kakolanmäen jätevedenpuhdistamolle johdettiin jätevettä seuraavien osakaskuntien alueilta: Turusta, Kaarinasta, Liedosta, Ruskosta, Paimiosta, Raisiosta, Naantalista (ei Velkuan viemäröintialue), Maskusta, Mynämäeltä, Nousiaisista, Aurasta, Pöytyältä (Riihikosken viemäröintialue), Oripäästä ja Marttilasta. Osa Turun ja Kaarinan jätevesistä johdetaan kuntarajojen yli ristikkäin. Turun Peltolan, Ilpoisten, Koivulan, Haritun, Katariinan alueen ja osa Hirvensalon alueen jätevesistä johdetaan Peltolan ja Kaistarniemen pumppaamojen kautta Kaarinan viemäriverkostoon. Kaarinan Kauselan alueen jätevedet johdetaan Jaaninojan mittausaseman kautta Turun Vesihuolto Oy:n viemäriverkostoon. Kuntien vesimäärät raportoidaan verkostoasemien tarkkailun jakso- ja vuosiyhteenvedossa Tulokuormitus Puhdistamolle johdetaan osakaskunnista tulevan yhdyskuntajäteveden lisäksi Gasum Oy:n biokaasulaitoksen rejektivesiä, Topinojan vastaanottoaseman sako- ja umpikaivolietteitä sekä Topinojan ja Isosuon kaatopaikkojen suotovesiä. Myös viemäriverkoston alueella sijaitsevat teollisuuslaitokset kuormittavat puhdistamoa. Puhdistamolle tulevan jäteveden keskimääräiset pitoisuudet ja vastaavat kuormitukset jakson aikana on esitetty taulukossa 5 (liite 2). TAULUKKO 5. Puhdistamolle tulevan jäteveden keskimääräiset pitoisuudet ja vastaavat kuormitukset tammi maaliskuussa 2018, vertailuna puhdistamon mitoituskuormat. Arvot, jotka ylittivät mitoitusarvot, on esitetty sinisellä. Pitoisuus Kuorma Jaksokuorma Mitoitusarvot* pitoisuus kuorma mg/l kg/d tn/jakso mg/l kg/d Jakson pituus 90 d BOD 7ATU COD Cr Fosfori 8, ,3 760 Kokonaistyppi Ammoniumtyppi Kiintoaine * Kakolanmäen jätevedenpuhdistamo, toteutussuunnittelu, prosessisuunnitelma, vuoden 2030 tilanne (Suunnittelukeskus Oy )

11 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) Jakson keskimääräisen BOD 7ATU -tulokuorman ( kg/d) mukaan laskettu asukasvastineluku AVL oli asukasta (70 g BOD 7ATU /as*d). Maksimi BOD 7ATU -kuorma kg/d (AVL asukasta) tuli puhdistamolle Osakaskuntien ja teollisuuden kuormitukset Kuntien välisiä jätevesimääriä ja kuormituksia tarkkailtiin seuraavilla kuntien välisillä verkostomittausasemilla: Kaarinan, Peltolan, Kaistarniemen (Hirvensalo), Paimion, Ruskon Aholan, Ruskon Lähteenmäen, Raision, Naantalin, Maskun, Nousiaisten, Mynämäen, Pöytyän, Oripään ja Marttilan pumppaamoilla sekä Liedon, Jaaninojan/Kauselan ja Auran mittausasemilla (liite 19). Tarkkailut tehtiin kaksi kertaa kuukaudessa. Turun seudun puhdistamo Oy laskuttaa osakaskuntia jätevesimäärän ja jätevesien kuormittavuuden perusteella. Kuntien väliset vesimäärät ja kuormitukset raportoidaan erillisenä puolivuosi- ja vuosiyhteenvetona (Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamon verkostoasemien tarkkailututkimus). Kuntien kuormitusosuuksiin sisältyvät kaikki kuntien viemäriverkostojen alueella sijaitsevat teollisuuslaitokset, jotka johtavat jätevettä viemäriin. Mm. Turun, Raision, Naantalin, Kaarinan, Paimion, Ruskon ja Liedon viemäriverkostojen alueella sijaitsee teollisuuslaitoksia, jotka johtavat jätevetensä viemäriverkostoon. Teollisuuslaitoksia tutkitaan laitoksen oman ympäristöluvan tai teollisuusjätevesisopimuksen mukaisesti. Turun seudun puhdistamo Oy:n teettämän selvityksen mukaan osakaskuntien tarkkailussa olevan teollisuuden osuus puhdistamolle johdetusta kuormituksesta oli vuosina COD Cr :n osalta keskimäärin noin 23 %, BOD 7ATU :n osalta keskimäärin noin 25 % ja fosforin osalta noin 14 %, typen osalta noin 26 % ja kiintoaineen osalta noin 16 %. Teollisuudesta johdetussa kuormituksessa olivat mukana myös Gasum Oy:n Topinojan biokaasulaitoksen rejektivedet sekä Topinojan vastaanottoasemalle tuodut sako- ja umpikaivolietteet Gasum Oy:n Topinojan biokaasulaitoksen rejektivedet Gasum Oy vastaa Kakolanmäen jätevedenpuhdistamolietteen ja muiden ympäristölupansa ja sopimustensa mukaisten lietteiden ja muiden jätejakeiden jatkokäsittelystä Topinojan kaatopaikalla sijaitsevalla biokaasulaitoksella. Laitokselle tuotavat jätejakeet hygienisoidaan termisellä hydrolyysiprosessilla (THP). Hygienisoinnin jälkeen lietteet ym. jätejakeet mädätetään termofiilisesti C asteessa täyssekoitteisissa suljetuissa bioreaktoreissa. Mädätteen kuivaus toteutetaan lingoilla. Kiintoaine siirretään jälkikypsytykseen katettuun kiintoainevarastoon. Varastosta kiintoaine toimitetaan mullan valmistukseen tai käytettäväksi lannoite- ja maanparannusaineena. Laitoksella on käytettävissä myös ulkokenttä jatkostabilointia varten. Biokaasulaitoksen prosessijätevedet eli rejektivedet johdetaan viemäriin jätevesipumppukaivon kautta Silakadun liittymispisteestä Turun Vesihuolto Oy:n viemäriverkostoon ja edelleen Kakolanmäen jätevedenpuhdistamolle käsiteltäväksi. Viemäriverkostoon johdetaan jätevettä pääasiallisesti stripperin jälkeen, mutta vettä voidaan johtaa myös kiertovesisäiliöstä. Viemäröitävän rejektiveden määrää seurataan laitoksen ohjaus- ja automaatiojärjestelmän avulla. Järjestelmä ylläpitää laskuria vuorokaudessa viemäriin johdettavan rejektiveden määrästä. Etelä-Suomen aluehallintovirasto on myöntänyt Gasum Oy:n Topinojan biokaasulaitoksen toiminnan muutokselle ympäristöluvan (ESAVI päätös nro 222/2015/1).

12 12 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Laitoksella saa vastaanottaa ja käsitellä hakemuksen mukaisia ha niiden kaltaisia jätteitä yhteensä enintään tn/a. Vastaanotettavien jätteiden määrä ei saa ylittää tn/a ennen kuin laitoksen kapasiteetti on lisätty. Toiminnassa syntyvien jätevesien määrä tulee minimoida mm. kierrättämällä niitä prosessivetenä. Syntyvät jätevedet tulee esikäsitellä tehokkaasti niin, että niiden sisältämät ravinteet voidaan hyödyntää lannoitteena tai muulla tavoin ja ettei vesistä ole haittaa Kakolanmäen puhdistamon toiminnalle. Laitoksen jätevedet on esikäsiteltävä laitoksella siten, että ne määrältään ja laadultaan täyttävät luvan saajan, Turun Vesihuolto Oy:n ja Turun seudun puhdistamo Oy:n välisessä sopimuksessa sovitut tai sovittavat vaatimukset. Etelä-Suomen aluehallintovirasto muutti rejektivesien kuormitusraja-arvoja antamallaan päätöksellä nro 115/2016/1 ja tiukemmille kuormitusraja-arvoille annettiin siirtymäaika. Gasum Oy:n Topinojan biokaasulaitokselta viemäriverkostoon johdettavien rejektivesien laatua ja määrää sekä rejektiveden vaikutuksia Kakolanmäen jätevedenpuhdistamon toimintaan tarkkaillaan päivitetyn tarkkailuohjelman mukaan (Topinojan biokaasulaitokselta viemäriverkostoon johdettavien rejektivesien tarkkailuohjelma, , nro ). Gasum Oy:n Topinojan biokaasulaitoksella vastaanotettiin jakson aikana lietteitä ja muita lietemäisiä jätejakeita yhteensä tn (liite 6). Tästä määrästä Kakolanmäen puhdistamolta tuotujen lietteiden osuus oli tn eli 65,2 %. Lietteen kuiva-ainepitoisuuden mukaan laskettuna Kakolanmäen puhdistamolietteen osuus oli 65,3 % laitokselle tuoduista lietteistä (liite 3). Viemäriin johdettava rejektivesimäärä sisältää kaikki laitoksella muodostuvat rejektivedet sekä mahdolliset strippauksen ja kiertovesisäiliön ylivuodot väkevöintiprosessin ollessa käytössä. Laitokselta johdettiin jakson aikana jätevesiä viemäriin yhteensä m 3 eli keskimäärin 366 m 3 /d, mikä oli 0,4 % puhdistamon tulovirtaamasta (liite 7). Rejektiveden laatua tutkittiin jakson aikana kaksi kertaa kuukaudessa eli yhteensä kuusi kertaa (liite 8). Rejektiveden näytteet kerättiin laitoksen sisätiloissa kulkevasta jätevesilinjasta. Rejektivesien kokonaiskuormitus Kakolanmäen jätevedenpuhdistamolle on esitetty taulukossa 6. Taulukossa 6 on myös Kakolanmäen jätevedenpuhdistamolle johdettavien rejektivesien kuormitusraja-arvot, jotka on määrätty laitoksen ympäristöluvassa. Rejektivesien aiheuttama typpikuorma oli 25 % ja ammoniumtyppikuorma oli 26 % puhdistamon tulokuormasta. Rejektivesien kokonaistypestä 81 % oli ammoniumtyppeä. TAULUKKO 6. Topinojan biokaasulaitoksen rejektivesikuormitus, rejektiveden keskimääräiset pitoisuudet sekä osuus Kakolanmäen puhdistamon tulokuormasta tammi maaliskuussa Pitoisuus [mg/l] Kuorma [kg/d] Raja-arvot [kg/d] ESAVI Osuus puhdistamon tulokuormasta BOD 7ATU % COD Cr % Fosfori % Kokonaistyppi % Ammoniumtyppi % Kiintoaine % ESAVI = Etelä-Suomen aluehallintovirasto nro 115/2016/1, täytettävä kuukausikeskiarvoina. Rajaarvot ovat voimassa asti.

13 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) Koska Topinojan biokaasulaitoksella käsitellään myös muita lietteitä ja jätejakeita, on Kakolamäen puhdistamolietteen rejektivesikuormitus laskettu vähentämällä rejektivesien aiheuttamasta kokonaiskuormituksesta muiden lietteiden ym. osuus (34,7 %) kuivaainepitoisuuksien mukaan laskettuna (liitteet 3, 6 ja 8). Arvion mukaan Kakolanmäen puhdistamolietteen aiheuttama rejektivesimäärä viemäriverkostoon ja edelleen takaisin jätevedenpuhdistamolle oli jakson aikana m 3 eli keskimäärin 239 m 3 /d (liitteet 3 ja 7). Tämä oli 0,3 % puhdistamon tulovirtaamasta. Taulukkoon 7 on laskettu Kakolanmäen puhdistamolietteen käsittelyn rejektivesien aiheuttama arvioitu kuormitus jakson aikana. Gasum Oy:n rejektivesien aiheuttamasta kokonaiskuormasta on vähennetty pois muiden lietteiden ym. osuus 34,7 % (liite 3). Kakolanmäen puhdistamolietteen rejektivesien aiheuttama kuormitus oli typen osalta 16 % ja ammoniumtypen osalta 17 % puhdistamon tulokuormasta. TAULUKKO 7. Kakolanmäen puhdistamolietteen käsittelyn aiheuttama arvioitu rejektivesikuormitus, rejektiveden keskimääräiset pitoisuudet sekä osuus Kakolanmäen puhdistamon tulokuormasta tammi maaliskuussa Pitoisuus [mg/l] Kuorma [kg/d] Osuus puhdistamon tulokuormasta BOD 7ATU % COD Cr % Fosfori % Kokonaistyppi % Ammoniumtyppi % Kiintoaine % Kakolanmäen puhdistamolietteen kuiva-ainepitoisuudesta 21,9 % laskemalla lietteen kuiva-ainemäärä oli jaksolla yhteensä tn, josta fosforia oli 2,2 % eli 61 tn/jakso ja typpeä 5,2 % eli 144 tn/jakso (liite 14). Fosforia oli puhdistamolietteen rejektivedessä 72 kg/d eli 6,5 tn/jakso. Typpeä oli puhdistamolietteen rejektivedessä 910 kg/d eli 82 tn/jakso. Puhdistamolietteeseen sitoutuneita ravinteita palautui rejektiveden mukana puhdistamolle fosforin osalta 11 % ja typen osalta 57 % Sako- ja umpikaivolietteet Puhdistamon viemäröintialueella on tällä hetkellä yksi sako- ja umpikaivolietteen vastaanottoasema, Gasum Oy:n omistama Topinojan asema. Topinojan vastaanottoasemalta välpätyt lietteet johdetaan Turun Vesihuolto Oy:n viemäriverkoston kautta Kakolanmäen puhdistamolle käsiteltäviksi. Vastaanottoasemalla on kaksi linjaa, joihin lietteitä otetaan vastaan. Etelä-Suomen aluehallintoviraston antaman päätöksen nro 222/2015/1 mukaan Gasum Oy:n Topinojan vastaanottoasemalla saa vastaanottaa ja esikäsitellä Kakolanmäen jätevedenpuhdistamolle johdettavia sako- ja umpikaivolietteitä vastaanottoaseman kapasiteetin sallimissa rajoissa. Topinojan vastaanottoasemalle tuotujen sako- ja umpikaivolietteiden laatua ja määrää sekä lietteiden vaikutuksia Kakolanmäen jätevedenpuhdistamon toimintaan tarkkaillaan päivätyn tarkkailuohjelman mukaan (Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamon toiminta-alueella sijaitsevien sakokaivolietteiden vastaanottoasemien tarkkailuohjelma, , nro ).

14 14 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Sakokaivolietteitä otettiin jakson aikana vastaan m 3 ja umpikaivolietteitä m 3, yhteensä m 3 eli keskimäärin 76 m 3 /d (liite 9). Tämä oli 0,09 % puhdistamon tulovirtaamasta. Lietteiden laatua tutkittiin jaksolla kerran kuukaudessa (liite 10). Sako- ja umpikaivolietteet tutkittiin 5 6 satunnaisesta lietekuormasta otettujen osanäytteiden kokoomana. Näytteet kerättiin välppäyksen jälkeen. Taulukossa 8 on esitetty sako- ja umpikaivolietteiden aiheuttama kuormitus puhdistamolle. Lietteiden aiheuttama kuormitus vaihteli 0,6 1,9 % välillä puhdistamon tulokuormasta. TAULUKKO 8. Sako- ja umpikaivolietteen keskimääräiset pitoisuudet sekä kuormitukset ja osuus Kakolanmäen puhdistamon tulokuormasta tammi maaliskuussa Pitoisuus [mg/l] Kuorma [kg/d] Osuus puhdistamon tulokuormasta BOD 7ATU ,2 % COD Cr ,4 % Fosfori 91 6,9 1,0 % Kokonaistyppi ,6 % Kiintoaine ,9 % 3. LÄHTEVÄ JÄTEVESI 3.1. Ympäristölupa Etelä-Suomen aluehallintovirasto on tarkistanut puhdistamon ympäristöluvan nro 47/2003/4 lupamääräykset antamallaan päätöksellä nro 167/2014/2 (Dnro ESAVI/345/04.08/2012). Uuden ympäristöluvan jäteveden puhdistusvaatimuksia koskevat lupamääräykset 2 3 on esitetty alla. Lupamääräys 2: Puhdistamolle johdettavat jätevedet on käsiteltävä biologis-kemiallisesti hakemuksessa esitetyllä tai puhdistusteholtaan vähintään sitä vastaavalla tavalla. Käsittelytulosten on täytettävä kokonaistypen osalta vuosikeskiarvoina ja muiden parametrien osalta neljännesvuosikeskiarvoina laskettuna seuraavat pitoisuuden ja käsittelytehon raja-arvot: Enimmäispitoisuus, mg/l Vähimmäisteho, % BOD 7ATU COD Cr Fosfori 0,3 95 Kokonaistyppi - 75 Kiintoaine Poikkeustilanteet, ohijuoksutukset ja ylivuodot puhdistamolla sekä viemäriverkostoissa lasketaan mukaan puhdistustulokseen. Mikäli ohijuoksutetun tai ylivuotona johdetun jäteveden laadusta ei ole käytettävissä luotettavaa tietoa, laskennassa käytetään jäteveden pitoisuusarvoina puhdistamolle johdetun jäteveden keskimääräisiä pitoisuusarvoja laskentajakson aikana. Mereen johdettavat jätevedet on varauduttava hygienisoimaan vuoden 2018 alusta alkaen ainakin välisenä aikana ja esitettävä suunnitelma Varsinais-Suomen ELY - keskukselle mennessä. Lupamääräys 3: Jätevedet on käsiteltävä siten, että toiminnassa täytetään yhdyskuntajäte-

15 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) vesistä annetun valtioneuvoston asetuksen (888/2006) liitteen taulukon 1 mukaiset biologisen käsittelyn vähimmäisvaatimukset (BOD 7ATU, COD Cr ja kiintoaine) tarkkailtuna siten kuin asetuksessa ja tämän päätöksen tarkkailumääräyksissä on edellytetty. Mereen johdettava jätevesi ei saa sisältää valtioneuvoston vesiympäristölle vaarallisista ja haitallisista aineista antaman asetuksen (1022/2006) liitteessä 1 A tarkoitettuja aineita eikä liitteissä 1 C ja 1 D tarkoitettuja vesiympäristölle vaarallisia tai haitallisia aineita pitoisuuksina, jotka voivat johtaa ympäristölaatunormin ylittymiseen pintavedessä tai kalassa. Luvanhaltijan on viimeistään jätettävä Etelä-Suomen aluehallintovirastolle hakemus lupamääräysten tarkistamiseksi VHO:n päätös nro 16/0112/3 Etelä-Suomen aluehallintoviraston antamaan päätökseen nro 167/2014/2 haettiin muutosta. Vaasan hallinto-oikeus pidensi antamassaan päätöksessä nro 16/0112/3 lupamääräyksessä nro 2 hygienisointia koskevan suunnitelman esittämiselle asetettua määräaikaa saakka. Muilta osin ympäristölupapäätökseen ei tullut muutosta Puhdistustulos ja vesistön kuormitus Puhdistamolla käsitellyn ja mereen johdetun jäteveden (sis. ohitukset) keskimääräiset pitoisuudet ja puhdistustehot jakson aikana on esitetty taulukossa 9 (liite 2). Puhdistustulosta on verrattu ympäristöluvan ESAVI nro 167/2014/2 raja-arvoihin. TAULUKKO 9. Puhdistamolle tulevan sekä puhdistamolla käsitellyn ja vesistöön (sis. ohitukset) johdetun jäteveden keskimääräiset pitoisuudet ja puhdistustehot tammi maaliskuussa Arvot, jotka eivät täyttäneet puhdistusvaatimuksia, on esitetty punaisella. BOD 7ATU :n, COD Cr :n, fosforin ja kiintoaineen osalta ympäristöluvan vaatimukset on täytettävä neljännesvuosikeskiarvoina ja typen osalta vuosikeskiarvona. Jakso Pitoisuus Teho Raja-arvot ESAVI Tuleva Käsitelty Vesistöön Käsittelytehteho Kokonais- Pitoisuus Teho (sis. ohitukset) (sis. ohitukset) mg/l mg/l mg/l % % mg/l % BOD 7ATU 320 2,5 2, COD Cr Kokonaisfosfori 8,2 0,11 0, ,3 95 Liukoinen fosfori 0,089 Kokonaistyppi Ammoniumtyppi 50 0,64 0,66 99* 99* Kiintoaine 350 2,1 2, ESAVI = Etelä-Suomen aluehallintovirasto nro 167/2014/2; täytettävä neljännesvuosikeskiarvona lukuun ottamatta kokonaistyppeä, joka tulee täyttää vuosikeskiarvona * Nitrifikaatioaste Puhdistustulos täytti ensimmäisellä vuosineljänneksellä ympäristöluvan puhdistusvaatimukset pitoisuuksien ja puhdistustehojen osalta (liite 2). Kokonaistypen puhdistustehon vaatimus ( 75 %) on saavutettava vuosikeskiarvona laskettuna. Nitrifikaatio oli keskimäärin lähes täydellistä jakson aikana.

16 16 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Puhdistamolla käsitellyn lähtevän jäteveden aiheuttama keskimääräinen kuormitus ja vesistöön lähtevän jäteveden (sis. ohitukset) aiheuttama keskimääräinen kuormitus on esitetty taulukossa 10 (liite 2). Vesistöön johdettujen puhdistamo- ja verkosto-ohitusten kuormat ovat eriteltyinä liitteellä 5. Puhdistamo-ohituksia ei ollut jakson aikana, joten verkosto-ohitusten osuus oli 100 % ohitusten aiheuttamasta vesistökuormasta. TAULUKKO 10. Puhdistamolla käsitellyn jäteveden sekä jätevesien vesistöön aiheuttama keskimääräinen kuormitus tammi maaliskuussa Vesistökuormitus sisältää sekä puhdistamo- että verkosto-ohitukset (liitteet 4 5). Jakso Kuorma Jaksokuorma Käsitelty Vesistöön Vesistöön Käsitelty (sis. ohitukset) (sis. ohitukset) kg/d kg/d tn/jakso tn/jakso Jakson pituus 90 d 90 d BOD 7ATU COD Cr Fosfori 9,2 9,5 0,83 0,86 Kokonaistyppi Ammoniumtyppi ,9 5,0 Kiintoaine Raskasmetallikuormitus Kakolanmäen jätevedenpuhdistamolla mitataan kuukausittaisista kokoomanäytteistä tulevan ja lähtevän jäteveden raskasmetallipitoisuuksia (liite 11). Uuden päästötarkkailuohjelman mukaan vesistöön johdettu keskimääräinen raskasmetallikuormitus (kg/d) lasketaan kolmen kuukauden jaksoissa (vuosineljänneksittäin tammimaaliskuu, huhti-kesäkuu, heinä-syyskuu ja loka-joulukuu) jaksojen keskivirtaamien (m 3 /d) ja kuukausittaisten pitoisuuksien avulla. Jakson keskimääräinen pitoisuus on jakson pitoisuusmittausten aritmeettinen keskiarvo. Jaksokuormitus (kg/jakso) saadaan jakson virtaama (m 3 /jakso) * jakson aritmeettinen pitoisuuskeskiarvo (mg/l) tai vaihtoehtoisesti jakson keskimääräinen virtaama (m 3 /d) * jakson päivien lukumäärä (d/jakso) * jakson aritmeettinen pitoisuuskeskiarvo (mg/l). Vuotuinen vesistöön johdettu raskasmetallikuorma (kg/a) on neljännesvuosijaksokuormien summa. Jos kaikki jakson puhdistamolta lähtevän käsitellyn jäteveden pitoisuusmittaukset ovat alle määritysrajan, jakson lähtevän jäteveden pitoisuudeksi ilmoitetaan nolla (0). Jos pitoisuusmittauksen arvo on yli määritysrajan, kuormituslaskennassa käytetään mitattua arvoa. Jos jokin jakson lähtevän jäteveden pitoisuusmittaus on alle määritysrajan, silloin määritysrajan alittavien arvojen osalta käytetään kuormituslaskennassa määritysrajan puolikasta. Em. jakson pitoisuusmittauksista lasketaan aritmeettinen keskiarvo, joka on jakson keskimääräinen pitoisuus. Samaa periaatetta käytetään myös tulevan jäteveden mittausten osalta, mikäli mitattu pitoisuus on alle määritysrajan. Ohituksista ja ylivuodoista aiheutunut ohituskuorma lasketaan käyttäen tulevan jäteveden pitoisuuksia, mikäli ne ovat tiedossa. Muutoin ohituskuorman laskennassa käytetään käsi-

17 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) tellyn eli puhdistamolta lähtevän jäteveden pitoisuutta. Määritysrajan alittavien tulosten osalta ohituskuormien laskennassa käytetään samaa periaatetta kuin puhdistamolta lähtevän jätevesikuorman laskennassa. Lähtevän jäteveden raskasmetallipitoisuuksista arseeni-, kadmium, kromi-, kupari-, nikkeli-, lyijy- ja sinkkipitoisuudet olivat yli laboratorion määritysrajan jakson kaikilla tarkkailukerroilla. Lähtevän jäteveden elohopeapitoisuus oli alle määritysrajan kaikilla tarkkailukerroilla (liite 11). Siten jakson aikana puhdistamolta lähtevä elohopeakuormitus tulkitaan nollaksi ja vesistöön johdettu elohopeakuormitus on ohituksista aiheutunutta kuormitusta. Liitteellä 12 on uuden tarkkailuohjelman ohjeistuksen mukaan päivitetty raskasmetallien kuormituslaskelma jaksolta Jakson keskimääräiset raskasmetallipitoisuudet (µg/l) ja jakson kuormitukset (kg/jakso) on esitetty taulukossa 11 (liitteet 11 12). TAULUKKO 11. Puhdistamolle tulevan ja puhdistamolta lähtevän jäteveden keskimääräiset raskasmetallipitoisuudet ja jätevesien aiheuttama vesistökuormitus tammi maaliskuussa Pitoisuus 1) Vesistö- Analyysien määritys- Tuleva jätevesi Lähtevä jätevesi kuormitus 2) rajat 3) µg/l µg/l kg/jakso µg/l Arseeni, As 3,2 0,60 4,6 0,1 Kadmium, Cd 0,21 0,023 0,18 0,01 Kromi, Cr 6,4 1,3 10 0,05 Kupari, Cu ,1 Elohopea, Hg 0,12 <0,01 0, ,01 Nikkeli, Ni 10 9,3 70 0,3 Lyijy, Pb 2,9 0,36 2,8 0,05 Sinkki, Zn ,5 1) Jakson keskimääräiset pitoisuudet ovat kuukausittaisten pitoisuuksien aritmeettisia keskiarvoja. 2) Jakson vesistökuormitus jakson virtaama * jakson aritmeettinen pitoisuuskeskiarvo, sis. ohitukset 3) Laboratorion määritysrajat pitoisuuksille (ICP-MS -tekniikka), päivitetty 2017 (liite 20) Aktiivilietteen mikroskopointi Aktiivilietteestä otettiin kerran viikossa kertanäytteet linjakohtaisesti. Aktiivilietenäytteet mikroskopoitiin näytepäivän aikana ja näytteistä tutkittiin rihmaindeksi sekä flokin koko ja flokkien kiinteys. Rihmaindeksi esitetään asteikolla (0=ei rihmaa, 300=rihmoja enemmän kuin flokkeja). Flokin koko ilmaistaan asteikolla 1 3 [1 = pieni ( 150 µm), 2 = keskikokoinen (150 µm 500 µm), 3 = suuri ( 500 µm)]. Myös flokkien kiinteys esitetään asteikolla 1 3 [1 = kiinteä, 2 = osittain hajonnut, 3 = dispersoitunut (flokit kokonaan hajonneet)]. Rihmaindeksi vaihteli jakson aikana välillä Maksimi rihmaindeksi 150 havaittiin 3.1. linjalla 2, linjoilla 1, 2 ja 4, 5.3. linjoilla 2, 3 ja 4, linjalla 4 ja linjalla 3 (liite 16). Flokin koko oli pääosin keskikokoista kaikilla linjoilla jakson aikana linjoilla 1 ja 3 aktiivilietteen flokki oli dispersoitunutta, eikä flokkien kokoa voitu määrittää. Flokin koko oli jaksolla keskimäärin 1,9 ja flokin kiinteys oli keskimäärin 1,8. Kerran kuukaudessa tutkittiin aktiivilietteen eliöstö linjakohtaisesti. Alkueläimistä määriteltiin ameebat, siimaeliöt (flagellaatit), ripsieläimet, imukat (suctoria), rataseläimet (rotife-

18 18 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI ra), sukkulamadot (nematoda) sekä muut madot tms. Aktiivilietteessä esiintyi jakson aikana yleisesti ripsieläimiä (varrelliset ja muut) kaikilla linjoilla ja linjalla 2 esiintyi varrellisia ripsieläimiä vallitsevasti (liite 16). Ameeboja esiintyi jakson aikana satunnaisesti linjoilla 1, 3 ja 4. Linjalla 2 ei havaittu ameeboja. Rataseläimiä ja siimaeliöitä esiintyi satunnaisesti kaikilla linjoilla. Linjalla 2 rataseläimiä esiintyi runsaammin Imukoita havaittiin muutamia linjalla 3 ja linjalla JÄTEVESILIETTEEN LAATU, MÄÄRÄ JA SIJOITUS Puhdistamolla syntyvä ylijäämäliete ja esiselkeytyksessä syntyvä raakaliete laskeutetaan esiselkeytysaltaiden lietetaskuissa. Sakeutettu raakasekaliete kuivattiin lingoilla polymeerilisäyksen jälkeen. Kuivattua lietettä syntyi jakson aikana tonnia, joka kuljetettiin Gasum Oy:n Topinojan biokaasulaitokselle mädätettäväksi (liite 3). Liitteellä 13 on kooste puhdistamon lietteenkuivauksen käyttötarkkailutuloksista. Puhdistamolla kuivatun lietteen keskimääräinen kuiva-ainepitoisuus jakson aikana oli 21,9 %. Kuiva-aineen määrä oli yhteensä tn/jakso. Lietteenkuivauksessa käytettiin polymeeria keskimäärin 4,66 kg/tnts kuiva-ainetta kohden laskettuna. Erotetun lietteen kuiva-aine käsiteltyä jätevesimäärää kohden oli 0,37 kg/m 3. Kuivatun lietteen raskasmetallipitoisuudet tutkittiin kerran kuukaudessa. Kuivatusta lietteestä kerättiin 41 kuivauspäivänä näytteet (tammikuu 15 kpl, helmikuu 13 kpl ja maaliskuu 13 kpl), joista koottiin kuukauden kokoomanäytteet (liite 14). Tutkittujen lietenäytteiden raskasmetallipitoisuudet olivat lannoitevalmisteelle asetettuja enimmäispitoisuuksia pienempiä (MMM:n asetus lannoitevalmisteista 24/11). Gasum Oy:n Topinojan biokaasulaitoksella lietteiden mädätyksessä syntyvä biokaasu hyödynnetään lämmön ja sähkön tuotannossa. Mädäte kuivataan, kompostoidaan ja lopputuote hyödynnetään mm. viherrakentamisessa ja maanviljelyksessä. Mädätteen kuivauksessa syntyvät rejektivedet johdetaan takaisin puhdistamolle. 5. TULOSTEN TARKASTELU 5.1. Puhdistusvaatimusten täyttyminen Puhdistustulos täytti ympäristöluvan (ESAVI nro 167/2014/2) vaatimukset ensimmäisellä vuosineljänneksellä pitoisuuksien ja puhdistustehojen osalta (taulukko 9, liite 2). Kokonaistypen puhdistustehon vaatimus ( 75 %) on saavutettava vuosikeskiarvona laskettuna. Puhdistamon toiminnasta jakson aikana on tarkempi selvitys kappaleessa Tulokuorma Kakolanmäen jätevedenpuhdistamolle johdettiin jätevettä seuraavien osakaskuntien alueilta: Turusta, Kaarinasta, Liedosta, Ruskosta, Paimiosta, Raisiosta, Naantalista (ei Velkuan viemäröintialue), Maskusta, Mynämäeltä, Nousiaisista, Aurasta, Pöytyältä (Riihikosken viemäröintialue), Oripäästä ja Marttilasta.

19 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) Kunnista tulevan yhdyskuntajäteveden lisäksi puhdistamolle johdetaan Gasum Oy:n Topinojan biokaasulaitoksen rejektivesiä, Topinojan vastaanottoaseman sako- ja umpikaivolietteitä sekä Topinojan ja Isosuon kaatopaikkojen suotovesiä. Kuntien kuormitusosuuksiin sisältyvät myös viemäriverkostoon liittyneet teollisuuslaitokset. Mm. Turun, Raision, Naantalin, Kaarinan, Paimion, Ruskon ja Liedon viemäriverkostojen alueella sijaitsee teollisuuslaitoksia, jotka johtavat jätevetensä viemäriverkostoon. Teollisuusliittyjien jätevesien laatua tarkkaillaan laitoksen oman ympäristöluvan tai teollisuusjätevesisopimuksen mukaisesti. Kuntien välisiä jätevesimääriä ja kuormituksia tarkkailtiin seuraavilla kuntien välisillä verkostomittausasemilla: Kaarinan, Peltolan, Kaistarniemen (Hirvensalo), Paimion, Ruskon Aholan, Ruskon Lähteenmäen, Raision, Naantalin, Maskun, Nousiaisten, Mynämäen, Pöytyän, Oripään ja Marttilan pumppaamoilla sekä Liedon, Jaaninojan/Kauselan ja Auran mittausasemilla (liite 19). Tarkkailut tehtiin kaksi kertaa kuukaudessa. Kuntien väliset vesimäärät ja kuormitukset raportoidaan erillisenä vuosiyhteenvetona. Puhdistamolle tulevan jäteveden keskimääräinen laatu vastasi keskimääräistä puhdistamatonta yhdyskuntajätevettä. Tuleva jäteveden laatu vaihteli jakson aikana laimeasta erittäin väkevään (taulukko 5, liite 2). Puhdistamolle tuli hule- ja vuotovesiä tammikuun alussa ja hetkellisesti tammikuun loppupuolella, jolloin tuleva jätevesi oli laimeaa tai melko laimeaa. Muutoin tulevan jäteveden laatu vaihteli keskimääräisestä erittäin väkevään. Puhdistamon keskimääräinen tulovirtaama jakson aikana oli 70 % puhdistamolle mitoitetusta keskivirtaamasta ja 88 % puhdistamon mitoitusvirtaamasta. Puhdistamolle tullut keskimääräinen kuormitus oli BOD 7ATU :n osalta 123 %, COD Cr :n osalta 119 %, fosforin osalta 91 %, typen osalta 133 % ja kiintoaineen osalta 88 % puhdistamon mitoitusarvoista. (Mitoitusarvot: keskivirtaama m 3 /d, mitoitusvirtaama m 3 /d, BOD 7ATU -kuorma kg/d, COD Cr -kuorma kg/d, fosforikuorma 760 kg/d, typpikuorma kg/d, kiintoainekuorma kg/d) Puhdistamon asukasvastineluku AVL oli keskimääräisen BOD 7ATU -tulokuorman ( kg/d) mukaan laskettuna asukasta (70 g BOD 7ATU /as*d). Maksimi BOD 7ATU -kuorma kg/d (AVL asukasta) tuli puhdistamolle Jakson aikana puhdistamolle tuleva keskimääräinen COD Cr -kuorma oli 2 % ( kg/d) vuoden 2017 keskimääräistä tulokuormaa pienempi. Jakson tuleva BOD 7ATU - ja kiintoainekuormat olivat samansuuruisia vuoden 2017 tulokuormiin verrattuna. Jakson fosforikuorma oli 5 % (+30 kg/d), typpikuorma oli 4 % (+200 kg/d) ja ammoniumtyppikuorma oli 5 % (+200 kg/d) suurempi edellisvuoden keskiarvoihin nähden. Gasum Oy:n Topinojan biokaasulaitokselta johdettiin jakson aikana jätevesiä viemäriin yhteensä m 3 eli keskimäärin 366 m 3 /d, mikä oli 0,4 % puhdistamon tulovirtaamasta. Rejektivesien aiheuttama typpikuorma oli 25 % ja ammoniumtyppikuorma oli 26 % puhdistamon tulokuormasta (taulukko 6, liitteet 7 ja 8). Muiden kuormitusparametrien osalta rejektivesien aiheuttama kuormitus oli 5 16 % puhdistamon tulokuormasta. Rejektivesimäärä kasvoi hieman (+7 %) edelliseen jaksoon (4-2017) nähden. Rejektivesien COD Cr -kuorma kasvoi 33 % ( kg/d), fosforikuorma oli yli kaksinkertainen (+65 kg/d), typpikuorma kasvoi 27 % (+300 kg/d), ammoniumtyppikuorma kasvoi 18 % (+170 kg/d) ja kiintoainekuorma oli yli kaksinkertainen ( kg/d) edelliseen jaksoon nähden. Rejektivesien BOD 7ATU -kuorma laski 13 % (-200 kg/d) edelliseen jaksoon nähden.

20 20 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Kakolanmäen puhdistamolietteiden rejektivesien arvioitu osuus oli 65,3 % rejektivesien kokonaismäärästä ja rejektivesien määrä oli m 3 eli keskimäärin 239 m 3 /d. Kakolanmäen puhdistamon lietteen rejektivesien aiheuttama kuormitus oli 3 17 % puhdistamon tulokuormasta; kokonaistypen osalta 16 % ja ammoniumtypen osalta 17 % (taulukko 7, liite 3). Kakolanmäen puhdistamon lietteeseen sitoutuneita ravinteita palautui rejektiveden mukana puhdistamolle fosforin osalta 11 % ja typen osalta 57 %. Topinojan vastaanottoasemalle tuotiin sakokaivo- ja umpikaivolietteitä jakson aikana yhteensä m 3 eli keskimäärin 76 m 3 /d. Lietteiden aiheuttama kuormitus vaihteli 0,6 1,9 % välillä puhdistamon tulokuormasta (taulukko 8) Puhdistamon toiminta Neljän rinnakkaisen ilmastuslinjan lohkoja 1-2(3,6) ajetaan anoksisesti denitrifikaatioprosessin aikaansaamiseksi ja lohkoja 3(4)-6(5) ajetaan hapellisina biologisen puhdistusprosessin ja nitrifikaatioprosessin aikaansaamiseksi (liite 18). Kaasunpoistoaltaasta on nitraattikierrätys lohkoon 1. Hiekkasuodatus oli käytössä koko jakson ajan, eli puhdistamolta mereen lähtevän veden näytteet on otettu hiekkasuodatetusta jätevedestä. Osa tulevasta vedestä ajetaan tarkoituksella esiselkeytyksen ohi ravinnoksi ilmastusvaiheeseen. Jakson aikana esiselkeytyksen ohi ravinnoksi biologiseen prosessiin johdettiin noin 10 % tulevasta jätevedestä (liite 4). Kokonaistypenpoisto oli tehokasta jakson aikana ja kokonaistypen puhdistusteho vaihteli % välillä tarkkailukerroilla. Lähtevän jäteveden kokonaistyppipitoisuus vaihteli tarkkailukerroilla välillä 8,4 15 mg/l ja oli keskimäärin 11 mg/l. Lähtevä ammoniumtyppipitoisuus vaihteli tarkkailukerroilla välillä 0,058 4,0 mg/l ja oli keskimäärin 0,66 mg/l. Nitrifikaatioaste vaihteli voimakkaasta täydelliseen ( %) tarkkailukerroilla. Prosessilämpötila vaihteli tarkkailukerroilla välillä 8,5 12,1 C. Prosessilämpötila on puhdistamon oma mittaus ja on keskiarvo ilmastuslinjojen 1 4 lämpötiloista. Puhdistamo toimi hyvin 35 tarkkailukerralla ja melko hyvin kolmella tarkkailukerralla (2.1., 7.1. ja ) (liitteet 2 ja 15). Tarkkailukerroilla 2.1., 7.1. ja puhdistamolle tuleva jätevesi oli hule- ja vuotovesistä johtuen melko laimeaa, mikä heikensi puhdistustehoja ja kokonaistypen puhdistusteho jäi tarkkailukerroilla hieman raja-arvoa heikommaksi Prosessimuutokset ja poikkeustilanteet Liitteessä 1 on Turun seudun puhdistamo Oy:n yhteenveto puhdistamolla tapahtuneista muutoksista, huolloista ja poikkeustilanteista jakson aikana (liite 1) linko nro 1 rikkoutui. Lingon korjaus valmistui jäteveden hygienisointiyksikkö saapui puhdistamolle asennusta varten. Puhdistamo on varautunut syöttämään hygienisointikemikaalia puhdistamo-ohitusten aikana tai muissa poikkeustilanteissa lähtevän jäteveden kanavaan alkaen ferrosulfaatin annosteluyhteys hiekkasuodatukseen saatiin valmiiksi. Tarpeen vaatiessa ferrosulfaattia voidaan syöttää myös hiekkasuodatukseen menevään jäteveteen.

21 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) Jälkiselkeytysallas nro 4.2. tyhjennettiin ja otettiin pois käytöstä kaavinkoneiston häiriön vuoksi Jälkiselkeytysaltaan 4.2. kaavinkoneiston huolto valmistui Raisionjoen pumppaamon suunnalta tuli ja puhdistamolle jätevettä, jolla oli ph:ta nostava vaikutus. Puhdistamolla seurattiin tilannetta, mutta ph:n kohoaminen ei johtanut poikkeaviin toimenpiteisiin kummallakaan kerralla. Esiselkeytyslinja 1:n huolto alkoi Ferrosulfaatin annostelulinja puhdistettiin Jälkiselkeytysaltaan 4.2. palautuslietelinjan kiintoainemittaus otettiin käyttöön :n tekemän näytteenkeräyksen yhteydessä havainnoitiin mm. seuraavaa: puhdistamon näytteenottoväli muutettiin normaalikauden virtaaman asetuksiin jälkiselkeytyksen näytteessä oli runsaasti isoa, hiutalemaista kiintoainesta tuleva jätevesi oli erittäin väkevää ja tummaa. Jälkiselkeytetyn jäteveden näytteessä oli hieman isoflokkista kiintoainetta näytteessä tuleva jätevesi oli väkevää Ohitusvesien käsittely-yksikkö 2-linjainen Actiflo ohitusvesien käsittely-yksikkö (OVK) otettiin käyttöön Prosessi on tarkoitettu esiselkeytetyn ohitusveden käsittelyyn virtaamahuippujen aikana. OVK:sta vesi johdetaan joko hiekkasuodattimille tai hiekkasuodatuksen ohi. OVK:ssa käsitelty vesi on mukana lähtevän veden näytteessä (liite 4). OVK:yn johdettiin jätevettä käsiteltäväksi jakson aikana yhteensä m 3, josta m 3 eli noin 27 % osui näytepäiville. Jakson aikana OVK:ssa käsitellyt jätevedet johdettiin edelleen hiekkasuodatukseen ja ja poistokanavaan (liite 4, kuva). OVK:n käynnistymisvaiheessa osa (noin 4 %) OVK:yn johdetuista jätevesistä ohjattiin hiekkasuodatukseen tai poistokanavaan. Jos OVK:n kapasiteetti ei riitä, vedet ohjautuvat esiselkeytyksestä aiemmin käytössä olleeseen ohituslinjaan, joka laskee mereen puhdistamolta lähtevän veden näytteenoton jälkeen. Tämä suoraan mereen laskeva ohituslinja on käytössä vain huippuvirtaama- ja häiriötapauksissa. Ohitusvesien käsittelystä (OVK) lähtevää jätevettä tutkittiin jakson aikana kaksi kertaa (7.1. ja ). Näytepäivinä OVK:yyn johdettujen jätevesien määrä vaihteli m 3 välillä, mikä oli 8 12 % puhdistamolle tulevasta jätevesimäärästä. OVK:ssa käsitellyt jätevedet kohottivat hieman lähtevän jäteveden kokonaistyppipitoisuutta jälkiselkeytetyn jäteveden laatuun verrattuna (liite 15). OVK:ssa käsitellyn jäteveden takuuarvojen maksimipitoisuudet ovat kiintoaineen osalta 20 mg/l ja kokonaisfosforin osalta 0,5 mg/l (Actiflo tekninen erittely). OVK:sta lähtevän jäteveden kokonaisfosfori- ja kiintoainepitoisuus olivat takuuarvojen maksimipitoisuuksia pienempiä kaikilla tutkimuskerroilla (liite 15) Hulevedet sekä ohitukset Puhdistamolle tuli tammikuun alussa ja tammikuun loppupuolella hule- ja vuotovesiä. Muutoin virtaamat pysyttelivät alhaisella tasolla jakson aikana.

22 22 (23) KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI Puhdistamolle tulevien hule- ja vuotovesien osuus tulevassa jätevedessä oli >40 % 4 päivänä (4/90), >50 % 4 päivänä (4/90) ja >60 % 2 päivänä (2/90). Puhdistamon biologisen käsittelyn maksimivirtaama ( m 3 /d) ylittyi kahtena päivänä (2/90) ja mitoitusvirtaama ( m 3 /d) ylittyi kuutena päivänä (6/90) jakson aikana. Puhdistamolle tuli jakson maksimivuorokausivirtaama m 3 /d, josta hulevesien osuus oli noin 65 % (liite 4). Jakson aikana 54 % verkosto-ohituksista aiheutui viemäriverkostoon päätyneiden hulevesien aiheuttamista tulvista tammikuun aikana ja 46 % aiheutui pumppaamoiden teknisistä häiriöistä tai sähkökatkoksista. Tekniset häiriöt ja sähkökatkot sattuivat Paimiossa kahdella pumppaamolla ja (liite 5) Puhdistamon käyttötarkkailu ja kemikaalit Näkösyvyydet mitataan kunkin jälkiselkeytyslinjan molemmista altaista eli yhteensä kahdeksasta mittauspisteestä (linja 1-1 ja 1-2, linja 2-1 ja 2-2, linja 3-1 ja 3-2, linja 4-1 ja 4-2) (liite 17). Näkösyvyydet vaihtelivat jakson aikana linjalla cm:n välillä, linjalla cm:n välillä, linjalla cm:n välillä ja linjalla cm:n välillä (liite 1, huomautukset). Tammikuun alussa näkösyvyydet olivat >200 cm, vaikka puhdistamolle tuli suuria virtaamia. Näkösyvyydet laskivat hetkellisesti linjoilla cm tasolle , kun puhdistamolle tuli hulevesien seurauksena äkillisesti suuri virtaama. Puhdistamolle oli tullut kuitenkin suuria virtaamia jo koko joulukuun ajan. Näkösyvyydet olivat helmikuun loppupuolelta maaliskuun puoliväliin hieman alkujaksoa alemmalla tasolla , 5.3. ja jälkiselkeytetyn jäteveden näytteessä oli tavanomaista enemmän kiintoainetta, mikä on voinut vaikuttaa myös mitattuihin näkösyvyyksiin selkeytysaltaissa. Jälkiselkeytyslinja 4.2. oli huollossa , jolloin näkösyvyyksiä ei mitattu ko. linjalta. teki puhdistamon käyttö- ja päästötarkkailututkimukset 38 kertaa jakson aikana. Tarkkailututkimuksiin sisältyivät päästötarkkailun kokoomanäytteet (13 tarkkailukertaa), käyttötarkkailun kokoomanäytteet (25 tarkkailukertaa), kuivatun lietteen tarkkailu, jäteveden raskasmetallitarkkailu, käyttötarkkailumittausten kalibrointinäytteet, lietteenkuivauksen käyttötarkkailu sekä aktiivilietteen mikroskopointi (liitteet 2, 11, 13, 14, 15 ja 16). Jätevesi- ja lietetutkimuksissa käytettyjen määritysmenetelmien tiedot ovat liitteellä 20. Rihmaindeksi vaihteli jakson aikana välillä Maksimi rihmaindeksi 150 havaittiin 3.1. linjalla 2, linjoilla 1, 2 ja 4, 5.3. linjoilla 2, 3 ja 4, linjalla 4 ja linjalla 3. Flokin koko oli pääosin keskikokoista kaikilla linjoilla jakson aikana linjoilla 1 ja 3 aktiivilietteen flokki oli dispersoitunutta, eikä flokkien kokoa voitu määrittää. Flokin koko oli jaksolla keskimäärin 1,9 ja flokin kiinteys oli keskimäärin 1,8. Aktiivilietteessä esiintyi jakson aikana yleisesti ripsieläimiä (varrelliset ja muut) kaikilla linjoilla ja linjalla 2 esiintyi varrellisia ripsieläimiä vallitsevasti Ameeboja esiintyi jakson aikana satunnaisesti linjoilla 1, 3 ja 4. Linjalla 2 ei havaittu ameeboja. Rataseläimiä ja siimaeliöitä esiintyi satunnaisesti kaikilla linjoilla. Linjalla 2 rataseläimiä esiintyi runsaammin Imukoita havaittiin muutamia linjalla 3 ja linjalla 4.

23 KAKOLANMÄEN JÄTEVEDENPUHDISTAMO TARKKAILUTUTKIMUKSET JAKSORAPORTTI (23) Ferrosulfaattia syötettiin jakson aikana keskimäärin 113 g/m 3 (liite 1). Ferrosulfaattia syötettiin prosessiin ennen hiekanerotusta, jälkiselkeytyslinjojen alkuun ja hiekkasuodatukseen menevään jäteveteen (liite 18). Ferrosulfaattia syötettiin jakson aikana kaksipistesyöttönä 70 % prosessin alkuun ennen hiekanerotusta ja 30 % jälkiselkeytyslinjojen alkuun. Jäteveden alkaliteetin nostamiseksi käytettiin jakson aikana pääosin kalsiumkarbonaattia, jota syötettiin ilmastukseen menevään jäteveteen jakson aikana keskimäärin 37,9 g/m 3. Glyserolia (25 % laimennettu liuos) syötettiin lisähiililähteeksi ilmastuslinjojen 1-lohkoon (syöttöasetus 200 L/h/allas) katkokäytöllä noin puoli vuorokautta kerrallaan. Glyserolia tuotiin puhdistamolle noin 44,5tn jaksona aikana (liite 1). Ilmastuksesta jälkiselkeytykseen menevään jäteveteen syötettiin polymeeriä keskimäärin 1,8 g/m 3. Lietteenkuivauksessa käytettiin polymeeria keskimäärin 4,66 kg/tnts kuivaainetta kohden laskettuna. Ferrisulfaattia syötettiin ohitusvesien käsittely-yksikköön johdettuun jäteveteen keskimäärin 255 g/m 3. Polymeeriä syötettiin OVK:yn johdettuun jäteveteen keskimäärin 6,4 g/m 3. Syöttömäärät on laskettu OVK:ssä käsiteltyä jätevesimäärää kohden Ylimääräiset tutkimukset Haitallisten aineiden ja E-PRTR yhdisteiden päästötarkkailututkimuksia tehtiin 29.1., ja Tulokset raportoidaan haitallisten aineiden vuosiyhteenvedossa. Jälkiselkeytysaltaan 4.2. palautuslietelinjan kiintoainemittauksen kalibrointinäytteitä tutkittiin maaliskuun lopulla. Turun seudun puhdistamo Oy osallistui THL:n vuosittaiseen huumausainetutkimukseen, jossa kerättiin tulevan jäteveden 24 h kokoomanäytteitä aikavälillä Päästötarkkailuohjelma ja viranomaispalaverit Kakolanmäen jätevedenpuhdistamon uusi päästötarkkailuohjelma ja haitallisten aineiden päästötarkkailuohjelma hyväksyttiin Varsinais-Suomen ELY -keskuksessa Tarkkailuohjelmat päivitettiin Varsinais-Suomen ELY -keskuksen hyväksymispäätöksen nro 25/2017 (dr nro VARELY/500/2015) mukaisesti alkaen puhdistamon päästötarkkailu ja haitallisten aineiden tarkkailu on tehty päivitettyjen ohjelmien mukaisesti (Lounais-Suomen vesi- ja ympäristötutkimus Oy: Kakolanmäen jätevedenpuhdistamon käyttö- ja päästötarkkailuohjelma , Kakolanmäen jätevedenpuhdistamon haitallisten aineiden päästötarkkailuohjelma, ). Turussa 3. toukokuuta 2018 Nina Leino prosessi-insinööri, DI

24 Puhdistamon tuotantopäällikön nimi ja yhteystiedot: Mirva Levomäki Jaksoyhteenvetoraportti, vuosi 2018 v. 1.2 Polttimonkatu TURKU, puh , mirva.levomaki@turku.fi LIITE 1 Kuukausi Käsitelty vesi minimi keskiarvo maksimi Yhteensä Yhteensä Yhteensä 2. Ferrisulfaatti OVK 3. Polymeeri OVK Lietteen loppusijoitus 4. Kalkki 5. Polymeeri JS Gasumin laitokselle m3/d m3/d m3/d m3/kk kg/kk g/m3 kg/kk kg/kk kg/kk kg/kk g/m3 kg/kk (oma vaaka) kwh/kk kwh/m3 kg/kk m3/kk Tammikuu , , Helmikuu , , Maaliskuu , , Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu Vuosi , , JAKSO: 1 tammi - maalis JAKSO: 2 huhti - kesä Tuleva vesi m3/jakso Tuleva vesi m3/jakso Käsitelty vesi m3/jakso Käsitelty vesi m3/jakso Sähkönkulutus kwh/jakso Sähkönkulutus kwh/jakso Polymeeri (jäteveteen) kg/jakso Polymeeri (jäteveteen) kg/jakso Polymeeri (lietteeseen) kg/jakso 5,3 kg/tnts Polymeeri (lietteeseen) kg/jakso Gasumin rejektivesi m3/jakso Gasumin rejektivesi m3/jakso Lietettä Gasumille tn/jakso Lietettä Gasumille tn/jakso JAKSO: 3 heinä - syys JAKSO: 4 loka - joulu Tuleva vesi m3/jakso Tuleva vesi m3/jakso Käsitelty vesi m3/jakso Käsitelty vesi m3/jakso Sähkönkulutus kwh/jakso Sähkönkulutus kwh/jakso Polymeeri (jäteveteen) kg/jakso Polymeeri (jäteveteen) kg/jakso Polymeeri (lietteeseen) kg/jakso Polymeeri (lietteeseen) kg/jakso Gasumin rejektivesi m3/jakso Gasumin rejektivesi m3/jakso Lietettä Gasumille tn/jakso Lietettä Gasumille tn/jakso Virtausmittarin kalibrointipäivämäärä ja todetut virheet: Tuleva vesi 1. Ferrosulfaatti Jäteveden saostuskemikaalit Puhdistamon toimintaan vaikuttaneet häiriöt ja muut seikat liitteessä Ohitustiedot ilmoitettu Ylivuotojen Raportointijärjestelmässä Sähkö kulutus yhteensä Esiselkeytetty vesi poistokanavaan Lietepolymeeri lingoille yhteensä Gasum Topinoja mädättämön rejektivesi HUOMAUTUKSET: Puhdistamolla tehdyt kunnostustoimenpiteet: Erillisenä liitteenä Päiväys: Turun seudun puhdistamo Oy, Kakolanmäen jätevedenpuhdistamo

25 LIITE 1 Sivu 1 (1) VeRa - Laitoksen automaatiojärjestelmän raportointiohjelma Huomautusraportti Päivä Huomautukset Kaarinan linjalla 1 takaisinvirtaama. Syynä oli pumpun 1 takaiskuventtiilin vuoto. Venttiilin kuulan väliin oli jäänyt muovinen korkki Katkaistunveden venttiilin asennus lämpökeskukseen Linko 1 vikatilaan teknisen veden pinnan laskun vuoksi, korjaus valmistuu viikolla Hygienisointiyksikkö valmis tuotantoon Ferron annostelu hiekkasuodatukseen käyttöönotto JS 4.2 tyhjennettiin kaavinkoneiston häiriöiden vuoksi. Kaapimet pysähtelivät pyörintävahdin hälytyksiin. Ketjut ovat venyneet ja vaativat lyhentämisen ja mahdollisesti jaon muutoksen. Raisionjoen pumppaamon suunnasta tuli jätevettä, jolla oli ph:ta nostava vaikutus. Max ph lukema oli 9,96. Puhdistamolla tilanne alkoi klo 22:10 ja päättyi klo 06:30 suurin ph lukema 9,31 Poikkeustilanne kesti noin 8h ES 1 huoltoon Vaihdettiin Merimiehenkadun pumppaamolla 7. pumpun imupuolen venttiili. Sukeltaja oli paikalla ja sulki putken possulla imualtaan puolelta työn ajaksi. Siirtolinja 2 oli työn ajan pois käytöstä Linko 1 korjattu ja otettiin käyttöön Hiekkasuodatus 17 korjaus tuli valmiiksi ja otettiin käyttöön Ferron annostelulinjan puhdistus JS 4.2 kaavinkoneiston huolto valmistui JS 4.2 palautuslinjan kiintoainemittaus otettiin teknisesti käyttöön Raisionjoen pumppaamon suunnalta tuli lievä ph piikki, klo 13:00 17:00. Mittaus näytti suurimmillaan vähän yli 9 lukemia. Nousu näkyi lievästi myös puhdistamon tulevassa mittauksessa. Ei aiheuttanut toimenpiteitä, pelkästään tarkkailua. Päiväys: Turun seudun puhdistamo Oy, Kakolanmäen jätevedenpuhdistamo

26 LIITE 1 Glyseroliseos noin 60-65% 2018 Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu , , , Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu 2018 yht. tonnia 0,00 14,58 29,96 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 44,54 tonnia yht. 14,85 keskiarvo

27 SL 90 T Parfill 60 sammutettu karbonaatti Käytössä: Parfill 60 karbonaatti 2018 Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu , , , , ,58 46, , Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu 2018 yht. kk yht. 99,16 96,46 135,76 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 331,38 tonnia kk yht. 94,14 143,22 99,40 98,12 96,48 99,36 100,14 92,85 97,66 116,06 88,62 93, ,55 tonnia ero +/- 5,02-46,76 36,36-98,12-96,48-99,36-100,14-92,85-97,66-116,06-88,62-93,50-888,17 331,38 keskiarvo

28 JAKSORAPORTTI Yhdistelmätaulukko #3 Liite 2 s. 1 (6) - 1/1 - PUHDISTAMO: Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Virtaama Puhd.tuleva m³/d Käsitelty m³/d Ohitus m³/d Vesistöön m³/d pros.lämpö Tuleva (vl) C Käsitelty C 9,4 9,6 8,5 9,6 10,1 10,7 11,0 11,6 11,8 11,8 10,4 10,3 10,5 11,1 Ohitus C Vesistöön C 9,4 9,6 8,5 9,6 10,1 10,7 11,0 11,6 11,8 11,8 10,4 10,3 10,5 11,1 alkal. Tuleva (vl) mmol/l 4,1 4,7 5,5 5,1 5,3 Käsitelty mmol/l 1,7 2,0 2,1 1,8 1,8 Ohitus mmol/l Vesistöön mmol/l 1,7 2,0 2,1 1,8 1,8 sähkönjoht Tuleva (vl) ms/m Käsitelty ms/m Ohitus ms/m Vesistöön ms/m ph Tuleva (vl) 7,4 7,5 7,5 7,5 7,5 7,3 7,4 7,5 7,5 7,4 7,4 7,6 7,5 7,4 Käsitelty 6,7 6,7 6,9 6,7 6,8 7,1 6,7 6,9 6,9 6,8 6,7 6,7 6,7 6,8 Ohitus Vesistöön 6,7 6,7 6,9 6,7 6,8 7,1 6,7 6,9 6,9 6,8 6,7 6,7 6,7 6,8 CODCr Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % BOD7ATU Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 2,6 2,3 2,7 1,4 2,2 1,9 2,2 1,9 1,2 2,2 8,4 1,4 1,0 1,5 Vesistöön mg/l 2,6 2,3 2,7 1,4 2,2 1,9 2,2 1,9 1,2 2,2 8,4 1,4 1,0 1,5 Käsittelyteho % Kokonaisteho % kok.p Tuleva (vl) kg/d Käsitelty kg/d 10 9,5 18 7,6 6,8 6,8 9,8 8,9 5,7 6,8 24 9,3 11 5,7 Ohitus kg/d Vesistöön kg/d 10 9,5 18 7,6 6,8 6,8 9,8 8,9 5,7 6,8 24 9,3 11 5,7 Tuleva (vl) mg/l 4,7 4,3 3,3 5,1 5,4 6,0 7,2 7,8 7,6 7,4 5,5 6,8 6,3 6,8 Käsitelty mg/l 0,067 0,071 0,11 0,061 0,060 0,068 0,11 0,11 0,077 0,091 0,15 0,099 0,12 0,067 Vesistöön mg/l 0,067 0,071 0,11 0,061 0,060 0,068 0,11 0,11 0,077 0,091 0,15 0,099 0,12 0,067 Käsittelyteho % Kokonaisteho % liuk.p Tuleva (vl) mg/l Käsitelty mg/l 0,047 0,049 0,11 0,046 0,060 0,051 0,061 0,072 0,064 0,069 0,14 0,077 0,074 0,096 Vesistöön mg/l 0,047 0,049 0,11 0,046 0,060 0,051 0,061 0,072 0,064 0,069 0,14 0,077 0,074 0,096 kok.n Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 12 8,9 8,5 8,5 8,7 9,0 11 9,2 9, ,1 9,6 8,4 Vesistöön mg/l 12 8,9 8,5 8,5 8,7 9,0 11 9,2 9, ,1 9,6 8,4 Käsittelyteho % Kokonaisteho % NH4-N Tuleva (vl) kg/d Käsitelty kg/d ,9 24 4, ,4 19 8,6 Ohitus kg/d Vesistöön kg/d ,9 24 4, ,4 19 8,6 Tuleva (vl) mg/l Käsitelty mg/l 0,90 0,40 1,6 0,60 0,60 0,30 0,10 0,30 0,058 0,40 4,0 0,10 0,20 0,10 Vesistöön mg/l 0,90 0,40 1,6 0,60 0,60 0,30 0,10 0,30 0,058 0,40 4,0 0,10 0,20 0,10

29 JAKSORAPORTTI Yhdistelmätaulukko #3 Liite 2 s. 2 (6) - 1/2 - PUHDISTAMO: Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Virtaama Puhd.tuleva m³/d Käsitelty m³/d Ohitus m³/d Vesistöön m³/d pros.lämpö Tuleva (vl) C Käsitelty C 11,4 11,4 11,6 12,0 11,8 12,1 11,9 11,9 11,9 11,9 11,8 12,0 12,0 11,8 Ohitus C Vesistöön C 11,4 11,4 11,6 12,0 11,8 12,1 11,9 11,9 11,9 11,9 11,8 12,0 12,0 11,8 alkal. Tuleva (vl) mmol/l 6,2 6,7 6,6 7,1 7,5 Käsitelty mmol/l 1,9 2,5 2,2 1,9 1,6 Ohitus mmol/l Vesistöön mmol/l 1,9 2,5 2,2 1,9 1,6 sähkönjoht Tuleva (vl) ms/m Käsitelty ms/m Ohitus ms/m Vesistöön ms/m ph Tuleva (vl) 7,4 7,6 7,5 7,8 7,7 7,7 7,7 7,8 7,7 7,6 7,6 7,6 7,6 7,5 Käsitelty 6,9 6,8 6,8 7,0 7,1 6,9 6,9 6,8 6,9 7,0 6,9 6,9 6,9 7,0 Ohitus Vesistöön 6,9 6,8 6,8 7,0 7,1 6,9 6,9 6,8 6,9 7,0 6,9 6,9 6,9 7,0 CODCr Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % BOD7ATU Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 1,1 1,1 2,4 2,3 2,5 2,8 2,1 2,3 2,7 2,4 3,5 2,4 2,7 3,0 Vesistöön mg/l 1,1 1,1 2,4 2,3 2,5 2,8 2,1 2,3 2,7 2,4 3,5 2,4 2,7 3,0 Käsittelyteho % Kokonaisteho % kok.p Tuleva (vl) kg/d Käsitelty kg/d 6,8 7,4 7,4 8, , ,3 11 8,3 7,7 Ohitus kg/d Vesistöön kg/d 6,8 7,4 7,4 8, , ,3 11 8,3 7,7 Tuleva (vl) mg/l 7,5 7,7 12 8,3 8,9 8,8 8,9 8,5 8,8 9,2 9, Käsitelty mg/l 0,082 0,097 0,099 0,12 0,21 0,18 0,19 0,14 0,20 0,18 0,14 0,17 0,13 0,12 Vesistöön mg/l 0,082 0,097 0,099 0,12 0,21 0,18 0,19 0,14 0,20 0,18 0,14 0,17 0,13 0,12 Käsittelyteho % Kokonaisteho % liuk.p Tuleva (vl) mg/l Käsitelty mg/l 0,064 0,074 0,079 0,12 0,14 0,17 0,18 0,050 0,16 0,14 0,11 0,14 0,10 0,12 Vesistöön mg/l 0,064 0,074 0,079 0,12 0,14 0,17 0,18 0,050 0,16 0,14 0,11 0,14 0,10 0,12 kok.n Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 9, ,3 10 9,8 10 9, , Vesistöön mg/l 9, ,3 10 9,8 10 9, , Käsittelyteho % Kokonaisteho % NH4-N Tuleva (vl) kg/d Käsitelty kg/d 25 7, , , Ohitus kg/d Vesistöön kg/d 25 7, , , Tuleva (vl) mg/l Käsitelty mg/l 0,30 0,10 0,30 0,30 0,20 0,10 0,30 0,30 0,30 0,40 0,10 0,30 0,40 0,30 Vesistöön mg/l 0,30 0,10 0,30 0,30 0,20 0,10 0,30 0,30 0,30 0,40 0,10 0,30 0,40 0,30

30 JAKSORAPORTTI Yhdistelmätaulukko #3 Liite 2 s. 3 (6) - 1/3 - PUHDISTAMO: Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Jakso Raja Tavoite Virtaama Puhd.tuleva m³/d Käsitelty m³/d Ohitus m³/d ,8 Vesistöön m³/d pros.lämpö Tuleva (vl) C Käsitelty C 12,1 11,7 11,2 10,9 11,2 11,5 12,0 12,0 10,9 11,3 11,0 Ohitus C Vesistöön C 12,1 11,7 11,2 10,9 11,2 11,5 12,0 12,0 10,9 11,3 alkal. Tuleva (vl) mmol/l 5,0 7,6 6,3 Käsitelty mmol/l 2,1 2,0 1,8 1,9 Ohitus mmol/l Vesistöön mmol/l 2,1 2,0 1,8 sähkönjoht Tuleva (vl) ms/m Käsitelty ms/m Ohitus ms/m Vesistöön ms/m ph Tuleva (vl) 7,4 7,7 7,5 7,5 7,3 7,4 7,6 7,6 7,4 7,4 Käsitelty 6,8 6,9 6,8 6,9 7,0 6,6 6,9 7,1 6,9 6,9 6,8 Ohitus Vesistöön 6,8 6,9 6,8 6,9 7,0 6,6 6,9 7,1 6,9 6,9 CODCr Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d 22 Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % BOD7ATU Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d 9,4 Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 3,0 2,0 2,5 1,7 1,2 2,4 2,6 2,6 2,6 2,4 2, Vesistöön mg/l 3,0 2,0 2,5 1,7 1,2 2,4 2,6 2,6 2,6 2,4 2,6 10 Käsittelyteho % Kokonaisteho % kok.p Tuleva (vl) kg/d Käsitelty kg/d 8,0 7,5 15 6,5 5,8 7,5 6,5 7,4 8,7 7,0 9,2 Ohitus kg/d 0,28 Vesistöön kg/d 8,0 7,5 15 6,5 5,8 7,5 6,5 7,4 8,7 7,0 9,5 Tuleva (vl) mg/l , ,2 Käsitelty mg/l 0,12 0,10 0,15 0,091 0,084 0,11 0,10 0,11 0,12 0,10 0,11 0,3 5,9 Vesistöön mg/l 0,12 0,10 0,15 0,091 0,084 0,11 0,10 0,11 0,12 0,10 0,11 0,3 Käsittelyteho % Kokonaisteho % liuk.p Tuleva (vl) mg/l Käsitelty mg/l 0,10 0,072 0,13 0,068 0,068 0,075 0,080 0,078 0,078 0,071 0,089 Vesistöön mg/l 0,10 0,072 0,13 0,068 0,068 0,075 0,080 0,078 0,078 0,071 kok.n Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d 2,0 Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l ,4 9, Vesistöön mg/l ,4 9, Käsittelyteho % Kokonaisteho % NH4-N Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d 1,4 Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 0,60 0,70 1,6 0,30 0,30 0,40 0,30 0,40 0,60 0,50 0,64 29 Vesistöön mg/l 0,60 0,70 1,6 0,30 0,30 0,40 0,30 0,40 0,60 0,50 0,66

31 JAKSORAPORTTI Yhdistelmätaulukko #3 Liite 2 s. 4 (6) - 2/1 - PUHDISTAMO: Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat NH4-N Käsittelyteho % Kokonaisteho % NO2 Tuleva (vl) kg/d Käsitelty kg/d 4,0 2,7 6,3 3,2 2,6 1,7 1,5 1,3 1,2 1,5 9,5 1,4 0,70 0,64 Ohitus kg/d Vesistöön kg/d 4,0 2,7 6,3 3,2 2,6 1,7 1,5 1,3 1,2 1,5 9,5 1,4 0,70 0,64 Tuleva (vl) mg/l Käsitelty mg/l 0,027 0,020 0,039 0,026 0,023 0,017 0,017 0,016 0,016 0,020 0,060 0,015 0,0075 0,0075 Vesistöön mg/l 0,027 0,020 0,039 0,026 0,023 0,017 0,017 0,016 0,016 0,020 0,060 0,015 0,0075 0,0075 Käsittelyteho % Kokonaisteho % NO3 Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 9,1 6,9 6,5 7,3 7,6 7,7 9,3 7,6 8,2 9,8 7,1 7,5 8,1 6,6 Vesistöön mg/l 9,1 6,9 6,5 7,3 7,6 7,7 9,3 7,6 8,2 9,8 7,1 7,5 8,1 6,6 Käsittelyteho % Kokonaisteho % KA Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 2,2 1,7 4,4 1,3 1,2 1,2 1,0 1,3 1,1 1,8 5,1 1,5 1,5 1,7 Vesistöön mg/l 2,2 1,7 4,4 1,3 1,2 1,2 1,0 1,3 1,1 1,8 5,1 1,5 1,5 1,7 Käsittelyteho % Kokonaisteho % Fe Tuleva (vl) mg/l Käsitelty mg/l 0,31 0,36 0,36 0,33 0,31 Vesistöön mg/l 0,31 0,36 0,36 0,33 0,31 liuk.fe Tuleva (vl) mg/l Käsitelty mg/l 0,097 0,16 0,22 0,16 0,14 Vesistöön mg/l 0,097 0,16 0,22 0,16 0,14 Nitrif.aste Käsittelyteho % Kokonaisteho %

32 JAKSORAPORTTI Yhdistelmätaulukko #3 Liite 2 s. 5 (6) - 2/2 - PUHDISTAMO: Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat NH4-N Käsittelyteho % Kokonaisteho % NO2 Tuleva (vl) kg/d Käsitelty kg/d 1,8 0,57 1,2 0,53 0,53 1,4 0,48 0,99 0,98 0,99 1,1 1,4 1,5 1,5 Ohitus kg/d Vesistöön kg/d 1,8 0,57 1,2 0,53 0,53 1,4 0,48 0,99 0,98 0,99 1,1 1,4 1,5 1,5 Tuleva (vl) mg/l Käsitelty mg/l 0,021 0,0075 0,016 0,0075 0,0075 0,019 0,0075 0,015 0,015 0,015 0,016 0,021 0,023 0,023 Vesistöön mg/l 0,021 0,0075 0,016 0,0075 0,0075 0,019 0,0075 0,015 0,015 0,015 0,016 0,021 0,023 0,023 Käsittelyteho % Kokonaisteho % NO3 Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 7, ,1 8,8 8,0 8,4 9,0 9,0 9,0 9,0 8,8 9,5 13 Vesistöön mg/l 7, ,1 8,8 8,0 8,4 9,0 9,0 9,0 9,0 8,8 9,5 13 Käsittelyteho % Kokonaisteho % KA Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 1,1 1,6 1,5 1,2 1,7 2,1 1,8 2,2 2,4 2,3 2,5 2,5 3,1 3,0 Vesistöön mg/l 1,1 1,6 1,5 1,2 1,7 2,1 1,8 2,2 2,4 2,3 2,5 2,5 3,1 3,0 Käsittelyteho % Kokonaisteho % Fe Tuleva (vl) mg/l Käsitelty mg/l 0,32 0,45 0,54 0,52 0,58 Vesistöön mg/l 0,32 0,45 0,54 0,52 0,58 liuk.fe Tuleva (vl) mg/l Käsitelty mg/l 0,16 0,19 0,18 0,19 0,18 Vesistöön mg/l 0,16 0,19 0,18 0,19 0,18 Nitrif.aste Käsittelyteho % Kokonaisteho %

33 JAKSORAPORTTI Yhdistelmätaulukko #3 Liite 2 s. 6 (6) - 2/3 - PUHDISTAMO: Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Jakso Raja Tavoite NH4-N Käsittelyteho % Kokonaisteho % NO2 Tuleva (vl) kg/d Käsitelty kg/d 1,5 6,0 3,1 1,1 1,3 1,5 1,3 1,1 1,7 0,53 1,8 Ohitus kg/d 0,0 Vesistöön kg/d 1,5 6,0 3,1 1,1 1,3 1,5 1,3 1,1 1,7 0,53 1,8 Tuleva (vl) mg/l Käsitelty mg/l 0,022 0,079 0,031 0,015 0,019 0,022 0,020 0,017 0,023 0,0075 0,022 0,0 Vesistöön mg/l 0,022 0,079 0,031 0,015 0,019 0,022 0,020 0,017 0,023 0,0075 0,021 Käsittelyteho % Kokonaisteho % NO3 Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d 0,0 Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 9,2 8,7 7,9 7,2 8,1 11 9,3 9,9 12 8,4 8,5 0,0 Vesistöön mg/l 9,2 8,7 7,9 7,2 8,1 11 9,3 9,9 12 8,4 8,5 Käsittelyteho % Kokonaisteho % KA Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d 11 Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 3,0 1,8 2,8 1,6 1,7 1,8 2,0 1,8 2,6 2,0 2, Vesistöön mg/l 3,0 1,8 2,8 1,6 1,7 1,8 2,0 1,8 2,6 2,0 2,3 15 Käsittelyteho % Kokonaisteho % Fe Tuleva (vl) mg/l Käsitelty mg/l 0,47 0,40 0,43 0,40 Vesistöön mg/l 0,47 0,40 0,43 liuk.fe Tuleva (vl) mg/l Käsitelty mg/l 0,21 0,20 0,21 0,17 Vesistöön mg/l 0,21 0,20 0,21 Nitrif.aste Käsittelyteho % Kokonaisteho %

34 GASUM OY:N TOPINOJAN BIOKAASULAITOKSEN VASTAANOTETTUJEN LIETTEIDEN YM. OSUUSLASKENTA LIITE 3 JAKSO 1 lietemäärä 1 lietteen kuiva-aine kuiva-aine osuus keskimäärin 2 rejektivesikuormasta tn/jakso %/jakso tn/jakso %/jakso TSP Oy jvp ,0 21, ,1 65,3 Muut lietteet yhteensä 6 747,8 21, ,6 34,7 YHTEENSÄ , ,6 100,0 1 Tiedot Gasum Oy Topinojan laitos 2 Keskimääräisen kuiva-ainepitoisuuden laskennassa käytetty jaksolla tutkittujen lietteiden keskiarvoja. Jos jaksolla ei ole tutkittu lietettä, on käytetty vuoden aiempia tuloksia. 3 Jakson lietteen kuivauksen käyttötarkkailun keskiarvo, TSP Oy Telekatu 16, TURKU Puh. (02) , fax. (02) FINAS-akkreditoitu testauslaboratorio T101

35 KAKOLAN LIETTEENKÄSITTELYN REJEKTIVESIEN KUORMITUS , arvio Kakolan osuudeksi (vähennetty muualta tuotujen lietteiden osuus 34,7%) Suure Jakso Virtaama Puhd.tuleva m³/d 239 Käsitelty m³/d 239 Ohitus m³/d 0 Vesistöön m³/d 239 LIITE 3 CODCr Tuleva (vl) kg/d Käsitelty kg/d 4770 Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % BOD7ATU Tuleva (vl) kg/d Käsitelty kg/d 910 Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 3900 Vesistöön mg/l Käsittelyteho % Kokonaisteho % kok.p Tuleva (vl) kg/d Käsitelty kg/d 72 Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 290 Vesistöön mg/l Käsittelyteho % Kokonaisteho % kok.n Tuleva (vl) kg/d Käsitelty kg/d 910 Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 3700 Vesistöön mg/l Käsittelyteho % Kokonaisteho % NH4-N Tuleva (vl) kg/d Käsitelty kg/d 720 Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l 3000 Vesistöön mg/l Käsittelyteho % Kokonaisteho %

36 KAKOLAN LIETTEENKÄSITTELYN REJEKTIVESIEN KUORMITUS , arvio Kakolan osuudeksi (vähennetty muualta tuotujen lietteiden osuus 34,7%) Suure Jakso Nitrif.aste Käsittelyteho % Kokonaisteho % KA Tuleva (vl) kg/d Käsitelty kg/d 2420 Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % LIITE 3

37 Turun seudun puhdistamo Oy Kakolanmäen jätevedenpuhdistamo Liite 4 Päivittäiset virtaamat ja puhdistamo-ohitukset vuonna 2018 Hansap. yliv. Tuleva jätevesi Käsitelty jätevesi Esiselkeytyksen OVK Ohitus esiselkeytetty tul. jv ohitus (1) yhteensä (2) yhteensä (3) ohi virtaama (4) käsitelty vesi (5) vesi poistokanava (6) m 3 /d m 3 /d m 3 /d m 3 /d m 3 /d m 3 /d

38 Turun seudun puhdistamo Oy Kakolanmäen jätevedenpuhdistamo Liite 4 Päivittäiset virtaamat ja puhdistamo-ohitukset vuonna 2018 Hansap. yliv. Tuleva jätevesi Käsitelty jätevesi Esiselkeytyksen OVK Ohitus esiselkeytetty tul. jv ohitus (1) yhteensä (2) yhteensä (3) ohi virtaama (4) käsitelty vesi (5) vesi poistokanava (6) m 3 /d m 3 /d m 3 /d m 3 /d m 3 /d m 3 /d jakso jakso jakso jakso Vuosi (4) Näytteenotto Esiselkeytetty Näytteenotto Jälkiselkeytetty Näytteenotto Lähtevä (1) (2) (3) Esiselkeytys Aktiivilieteprosessi (ilmastus ja jälkiselkeytys) Hiekkasuodatus Näytteenotto Tuleva (5) Ohitusvesien käsittely Näytteenotto OVK lähtevä (6) Tuleva virtaama m3/d

39 LIITE 5 Raportointijakso: Tapahtumia [kpl] Ylivuoto [m³] SS [kg] BOD [kg] N [kg] P [kg] NH4-N [kg] COD [kg] Jäteveden osuus [%] Jäteveden osuus [m³] Kuormitusosuus [%] syy Ylivuodon Yhteensä ,9 849,2 176,7 25,2 128,5 1951,0 53,3 2295,2 100,0 SS BOD P NH4-N COD [mg/l] [mg/l] N [mg/l] [mg/l] [mg/l] [mg/l] Jakson ohituspitoisuus 234,6 197,3 41,1 5,9 29,9 453,3 Kaarina 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Naantali 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Paimio ,0 729,4 613,4 127,6 18,2 92,8 1409,1 83,9 1657,8 45,9 Hevonpään pumppaamo 1 277,0 91,4 76,9 16,0 2,3 11,6 176,6 75,0 207,8 6, ,00 91,41 76,87 16,00 2,29 11,63 176, ,8 Laiterikko Jäteveden puhdistamon pumppaamo ,0 638,0 536,5 111,7 16,0 81,2 1232,5 85,3 1450,0 39, ,00 66,00 55,50 11,55 1,65 8,40 127, ,0 Laiterikko ,00 264,00 222,00 46,20 6,60 33,60 510, ,0 Laiterikko ,00 308,00 259,00 53,90 7,70 39,20 595, ,0 Sähkökatko Mynämäki 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Masku 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Nousiainen 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 TSP 2 46,0 5,1 4,3 0,9 0,1 0,6 9,8 25,0 11,5 1,1 Raision pumppaamo 2 46,0 5,1 4,3 0,9 0,1 0,6 9,8 25,0 11,5 1, ,00 2,31 1,94 0,40 0,06 0,29 4, ,3 Tulva ,00 2,75 2,31 0,48 0,07 0,35 5, ,3 Tulva Oripää 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Marttila 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Lieto 5 73,0 32,1 27,0 5,6 0,8 4,1 62,1 100,0 73,0 1,7 Nenämäki 5 JVP 5 73,0 32,1 27,0 5,6 0,8 4,1 62,1 100,0 73,0 1, ,00 3,96 3,33 0,69 0,10 0,50 7, , ,00 7,92 6,66 1,39 0,20 1,01 15, , ,00 7,92 6,66 1,39 0,20 1,01 15, , ,00 7,92 6,66 1,39 0,20 1,01 15, , ,00 4,40 3,70 0,77 0,11 0,56 8, ,0 Raisio 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Rusko 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Aura 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Pöytyä ,0 243,3 204,6 42,6 6,1 31,0 470,1 25,0 553,0 51,3 Riihikoski ,0 243,3 204,6 42,6 6,1 31,0 470,1 25,0 553,0 51, ,00 13,42 11,29 2,35 0,34 1,71 25, ,5 Tulva ,00 19,14 16,10 3,35 0,48 2,44 36, ,5 Tulva ,00 7,92 6,66 1,39 0,20 1,01 15, ,0 Tulva ,00 43,89 36,91 7,68 1,10 5,59 84, ,8 Tulva ,00 53,13 44,68 9,30 1,33 6,76 102, ,8 Tulva ,00 9,57 8,05 1,67 0,24 1,22 18, ,8 Tulva ,00 0,66 0,56 0,12 0,02 0,08 1, ,5 Sähkökatko ,00 78,76 66,23 13,78 1,97 10,02 152, ,0 Tulva Huomautus

40 Raportointijakso: Tapahtumia [kpl] Ylivuoto [m³] SS [kg] BOD [kg] N [kg] P [kg] NH4-N [kg] COD [kg] Jäteveden osuus [%] Jäteveden osuus [m³] Kuormitusosuus [%] syy Ylivuodon ,00 8,36 7,03 1,46 0,21 1,06 16, ,0 Tulva ,00 8,14 6,85 1,42 0,20 1,04 15, ,5 Tulva ,00 0,33 0,28 0,06 0,01 0,04 0, ,8 Tulva Turku 0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Huomautus

41 TURUN SEUDUN PUHDISTAMO OY Verkosto-ohitukset kunnittain PVM Kaarina Naantali Paimio Mynämäki Masku Nousiainen TSP* Oripää Marttila Lieto Raisio Rusko Aura Pöytyä Turku Yhteensä m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m 3 m jakso jakso jakso jakso Yhteensä Osuus (%) , , , , ,00 * TSP Oy sisältää TSP Oy:n siirtoviemäripumppaamoiden ylivuodot. Kaarinan ja Raision siirtoviemäripumppaamoiden ylivuodot, jotka ovat johtuneet teknisestä viasta (esim. sähkökatko) lasketaan TSP Oy:n ohituksiksi. Kaarinan ja Raision siirtoviemäripumppaamoilla kapasiteetin ylityksestä (tulva) johtuneet ylivuodot lasketaan kyseisen kunnan ohituksiksi TSP Oy:n Raision pumppaamon ohitukset johtuivat tulvista, ja ne on kirjattu Raision ohituksiksi.

42 LIITE 5 Viemäriverkosto-ohitusten ja puhdistamo-ohitusten keskimääräiset jaksokuormat (kg/d) vuosi 2018 Puhdistamo-ohitusten vaikutus näkyy puhdistamon purkupaikalla. JAKSO Ohituskuormat (kopio Puhtosta) Määrityksen nimi Verkosto-ohitukset Osuus Esiselkeytetty ohitus Puhdistamo tuleva ohitus Osuus OVK/Ohituskäsittely Osuus Yhteensä CODCr kg/d % % 0 0 % 22 BOD7ATU kg/d 9,4 100 % % 0 0 % 9,4 kokonaisfosfori kg/d 0, % % 0 0 % 0,28 kokonaistyppi kg/d 2,0 100 % % 0 0 % 2,0 ammoniumtyppi kg/d 1,4 100 % % 0 0 % 1,4 kiintoaine kg/d % % 0 0 % 11

43 LIITE 6 BIOKAASULAITOKSELLA VASTAANOTETUT LIETEMÄÄRÄT Gasum Oy:n Topinojan biokaasulaitos JAKSO: TSP Oy jvp Muut Yhteensä Yhteensä TSP Oy Muut kk m 3 /kk m 3 /kk m 3 /kk m 3 /jakso m 3 /jakso m 3 /jakso Tammi 4638, , ,7 Helmi 3841, , ,7 Maalis 4154, , , , , ,8 Huhti 0,0 0,0 Touko 0,0 0,0 Kesä 0,0 0,0 0,0 0,0 0,0 Heinä 0,0 0,0 Elo 0,0 0,0 Syys 0,0 0,0 0,0 0,0 0,0 Loka 0,0 0,0 Marras 0,0 0,0 Joulu 0,0 0,0 0,0 0,0 0,0 YHTEENSÄ, m , , ,8

44 LIITE 7 TOPINOJAN BIOKAASULAITOKSEN REJEKTIVESIMÄÄRÄT JAKSO: LAITOS - VASTAANOTTAJA Gasum Oy Topinojan biokaasulaitos - rejektivedet Turun Vesihuolto Oy:n viemäri ja Kakolanmäen jvp kk viemäriin johdettu rejektivesimäärä m 3 /d m 3 /kk m 3 /jakso m 3 /d min. kesk. max. yht. yht. jakso ka. Tammi ,6 Helmi ,8 Maalis , Huhti Touko Kesä 0 0 Heinä Elo Syys 0 0 Loka Marras Joulu 0 0 YHTEENSÄ KOKO VUONNA, m KESKIMÄÄRIN VUOROKAUTTA KOHTI, m 3 /d 366 Rejektivesimäärä -kohtaan merkitään vuorokausivirtaamien minimi-, maksimi- ja keskiarvot sekä kuukauden kokonaisvirtaama vastaaviin kohtiin. Kuukausivirtaamatieto on oleellisin, vuorokausivirtaamien minimi-, maksimi- ja keskiarvot merkitään vain jos ne ovat tiedossa. Kuukausivirtaamien perusteella lasketaan koko jakson virtaama ja keskimääräinen vuorokausivirtaama. paikka ja pvm: laatinut: lisätietoja tarvittaessa antaa (yhteystiedot):

45 JAKSORAPORTTI Yhdistelmätaulukko #1 Liite 8 s. 1 (2) - 1/1 - PUHDISTAMO: Gasum Oy:n Topinojan biokaasulaitoksen rejektivedet LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Jakso Raja Tavoite Virtaama Puhd.tuleva m³/d Käsitelty m³/d Ohitus m³/d ,0 Vesistöön m³/d ph Tuleva (vl) Käsitelty 8,5 8,5 9,4 9,3 8,6 8,6 8,8 Ohitus Vesistöön 8,5 8,5 9,4 9,3 8,6 8,6 CODCr Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % BOD7ATU Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % kok.p Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % kok.n Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho %

46 JAKSORAPORTTI Yhdistelmätaulukko #1 Liite 8 s. 2 (2) - 2/1 - PUHDISTAMO: Gasum Oy:n Topinojan biokaasulaitoksen rejektivedet LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Jakso Raja Tavoite NH4-N Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % KA Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho %

47 TOPINOJAN VASTAANOTTOASEMALTA VIEMÄRIVERKOSTOON JOHDETTUJEN SAKO- JA UMPIKAIVOLIETTEIDEN MÄÄRÄT LIITE 9 sivu 1(2) JAKSO: LAITOS - VASTAANOTTAJA Gasum Oy Topinojan biokaasulaitos - Turun Vesihuolto Oy:n viemäri ja sakokaivolietteet kk viemäriin johdettu välpätty sakokaivokaivoliete Kakolanmäen jvp m 3 /d m 3 /kk m 3 /jakso m 3 /d min. kesk. max. yht. yht. jakso ka. Tammi 805,2 Helmi 490,0 Maalis 763, ,5 22,9 Huhti Touko Kesä 0,0 0,0 Heinä Elo Syys 0,0 0,0 Loka Marras Joulu 0,0 0,0 YHTEENSÄ KOKO VUONNA, m ,5 KESKIMÄÄRIN VUOROKAUTTA KOHTI, m 3 /d 5,6 LAITOS - VASTAANOTTAJA Gasum Oy Topinojan biokaasulaitos - Turun Vesihuolto Oy:n viemäri ja umpikaivolietteet kk viemäriin johdettu välpätty umpikaivokaivoliete Kakolanmäen jvp m 3 /d m 3 /kk m 3 /jakso m 3 /d min. kesk. max. yht. yht. jakso ka. Tammi 1 760,0 Helmi 1 302,8 Maalis 1 723, ,0 53,2 Huhti Touko Kesä 0,0 0,0 Heinä Elo Syys 0,0 0,0 Loka Marras Joulu 0,0 0,0 YHTEENSÄ KOKO VUONNA, m ,0 KESKIMÄÄRIN VUOROKAUTTA KOHTI, m 3 /d 13,1

48 LAITOS - VASTAANOTTAJA Gasum Oy Topinojan biokaasulaitos - Turun Vesihuolto Oy:n viemäri ja sako- ja umpikaivolietteet yhteensä Kakolanmäen jvp LIITE 9 sivu 2(2) kk viemäriin johdettu sako- ja umpikaivokaivoliete yhteensä m 3 /d m 3 /kk m 3 /jakso m 3 /d min. kesk. max. yht. yht. jakso ka. Tammi 2 565,2 Helmi 1 792,8 Maalis 2 486, ,5 76,1 Huhti 0,0 Touko 0,0 Kesä 0,0 0,0 0,0 Heinä 0,0 Elo 0,0 Syys 0,0 0,0 0,0 Loka 0,0 Marras 0,0 Joulu 0,0 0,0 0,0 YHTEENSÄ KOKO VUONNA, m ,5 KESKIMÄÄRIN VUOROKAUTTA KOHTI, m 3 /d 18,8 Lietemäärä -kohtaan merkitään vuorokausittaiset minimi-, maksimi- ja keskiarvot sekä kuukauden kokonaismäärä vastaaviin kohtiin. Kuukausittainen lietemäärätieto on oleellisin, vuorokausittaiset minimi-, maksimi- ja keskiarvot merkitään vain jos ne ovat tiedossa. Kuukausimäärien perusteella lasketaan koko jakson määrä ja keskimääräinen vuorokausittainen lietemäärä. paikka ja pvm: laatinut: lisätietoja tarvittaessa antaa (yhteystiedot):

49 JAKSORAPORTTI Yhdistelmätaulukko #1 Liite 10 s. 1 (2) - 1/1 - PUHDISTAMO: Kakolanmäen puhdistamolle johdetut sakokaivolietteet LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Jakso Raja Tavoite Virtaama Puhd.tuleva m³/d , ,1 Käsitelty m³/d , ,1 Ohitus m³/d ,0 Vesistöön m³/d , ,1 ph Tuleva (vl) Käsitelty 7,5 7,2 7,0 7,2 Ohitus Vesistöön 7,5 7,2 7,0 CODCr Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % BOD7ATU Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % kok.p Tuleva (vl) kg/d Käsitelty kg/d 5,9 9,4 15 6,9 Ohitus kg/d Vesistöön kg/d 5,9 9,4 15 Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho % kok.n Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho %

50 JAKSORAPORTTI Yhdistelmätaulukko #1 Liite 10 s. 2 (2) - 2/1 - PUHDISTAMO: Kakolanmäen puhdistamolle johdetut sakokaivolietteet LAITOSTUNNUS: TARKKAILUJAKSO: Tulokset/tarkk.kerrat Jakso Raja Tavoite KA Tuleva (vl) kg/d Käsitelty kg/d Ohitus kg/d Vesistöön kg/d Tuleva (vl) mg/l Käsitelty mg/l Vesistöön mg/l Käsittelyteho % Kokonaisteho %

51 Päästötarkkailutulokset Jätevesien raskasmetallitarkkailu, kuukauden kokoomanäytteet LIITE 11, sivu 1/1 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka As Cd Cr kok Cu Hg Ni Pb Zn Näytepaikka mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l KAKOLA8 / 3 Raskasmetallitarkkailu, kk kokoomanäytteet (Muu) Tuleva jätevesi 0,0025 0, ,0048 0,036 0, ,011 0,0022 0,11 Lähtevä jätevesi 0,0005 0, , ,0061 <0, ,0088 0, , KAKOLA8 / 3 Raskasmetallitarkkailu, kk kokoomanäytteet (Muu) Tuleva jätevesi 0,0030 0, ,0064 0,048 0, ,0085 0,0029 0,15 Lähtevä jätevesi 0,0007 0, ,0014 0,014 <0, ,0094 0, , KAKOLA8 / 3 Raskasmetallitarkkailu, kk kokoomanäytteet (Muu) Tuleva jätevesi 0,0040 0, ,0079 0,077 0, ,011 0,0035 0,21 Lähtevä jätevesi 0,0006 0, ,0017 0,017 <0, ,0097 0, ,038 FINAS-Akkreditoitu testauslaboratorio T101

52 LIITE 12 KAKOLANMÄEN JÄTEVEDENPUHDISTAMON RASKASMETALLIKUORMITUS VESISTÖÖN, KUORMITUSLASKELMA Metalli Kuukausi TULEVA JV LÄHTEVÄ JV LÄHTEVÄ JV OHITETTU JV VESISTÖÖN JV E-PRTR Raportointi 2018 Pitoisuus mg/l Pitoisuus mg/l Kuormitus kg/kk Kuormitus kg/kk Kuormitus lähtevä + ohitus kg/kk kynnysarvo kg/a Arseeni tammikuu 0,0025 0,0005 1,7 0,0058 1,7 kg/kk helmikuu 0,0030 0,0007 1,4 0,0 1,4 kg/kk maaliskuu 0,0040 0,0006 1,3 0,0079 1,3 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,0032 0, ,53 0,014 4,55 kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,0032 0,00060 #JAKO/0! #JAKO/0! ####### kg/a 5 kg/a Kadmium tammikuu 0, , ,102 0, ,103 kg/kk helmikuu 0, , ,040 0,0 0,040 kg/kk maaliskuu 0, , ,043 0, ,044 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo , , ,18 0, ,18 kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0, , #JAKO/0! #JAKO/0! ####### kg/a 5 kg/a Kromi tammikuu 0,0048 0, ,0 0,011 3,0 kg/kk helmikuu 0,0064 0,0014 2,8 0,0 2,8 kg/kk maaliskuu 0,0079 0,0017 3,7 0,016 3,7 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,0064 0, ,0 0,027 10,02 kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,0064 0,0013 #JAKO/0! #JAKO/0! ####### kg/a 50 kg/a

53 LIITE 12 KAKOLANMÄEN JÄTEVEDENPUHDISTAMON RASKASMETALLIKUORMITUS VESISTÖÖN, KUORMITUSLASKELMA Metalli Kuukausi TULEVA JV LÄHTEVÄ JV LÄHTEVÄ JV OHITETTU JV VESISTÖÖN JV E-PRTR Raportointi 2018 Pitoisuus mg/l Pitoisuus mg/l Kuormitus kg/kk Kuormitus kg/kk Kuormitus lähtevä + ohitus kg/kk kynnysarvo kg/a Kupari tammikuu 0,036 0, , kg/kk helmikuu 0,048 0, ,0 28 kg/kk maaliskuu 0,077 0,017 36,7 0,15 36,9 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,054 0,012 93,4 0,23 93,6 kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,054 0,0124 #JAKO/0! #JAKO/0! ####### kg/a 50 kg/a Elohopea tammikuu 0,00008 < 0, ,0 1,9E-04 0,00019 kg/kk helmikuu 0,00012 < 0, ,0 0,0 0,0 kg/kk maaliskuu 0,00016 < 0, ,0 3,2E-04 0,00032 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,00012 < 0, ,0 0, ,00052 kg/jakso keskiarvo #JAKO/0! #JAKO/0! 0 #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! 0 #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! 0 #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,00012 < 0, ,0 #JAKO/0! ####### kg/a 1 kg/a Nikkeli tammikuu 0,011 0,009 30,01 0,026 30,04 kg/kk helmikuu 0,0085 0, ,0 19 kg/kk maaliskuu 0,0110 0, ,9 0,022 21,0 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,0102 0, ,2 0,044 70,3 kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,0102 0,0093 #JAKO/0! #JAKO/0! ####### kg/a 20 kg/a

54 LIITE 12 KAKOLANMÄEN JÄTEVEDENPUHDISTAMON RASKASMETALLIKUORMITUS VESISTÖÖN, KUORMITUSLASKELMA Metalli Kuukausi TULEVA JV LÄHTEVÄ JV LÄHTEVÄ JV OHITETTU JV VESISTÖÖN JV E-PRTR Raportointi 2018 Pitoisuus mg/l Pitoisuus mg/l Kuormitus kg/kk Kuormitus kg/kk Kuormitus lähtevä + ohitus kg/kk kynnysarvo kg/a Lyijy tammikuu 0,0022 0, ,7 0,0051 1,7 kg/kk helmikuu 0,0029 0, ,61 0,0 0,61 kg/kk maaliskuu 0,0035 0, ,58 0,0069 0,59 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,0029 0, ,7 0,012 2,8 kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,0029 0,00036 #JAKO/0! #JAKO/0! ####### kg/a 20 kg/a Sinkki tammikuu 0,11 0, ,1 0,26 109,4 kg/kk helmikuu 0,15 0, ,0 61 kg/kk maaliskuu 0,21 0,038 82,1 0,42 82,5 kg/kk huhtikuu kg/kk toukokuu kg/kk kesäkuu kg/kk heinäkuu kg/kk elokuu kg/kk syyskuu kg/kk lokakuu kg/kk marraskuu kg/kk joulukuu kg/kk keskiarvo ,16 0, , kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo #JAKO/0! #JAKO/0! #JAKO/0! #JAKO/0! ####### kg/jakso keskiarvo vuosi 0,16 0,034 #JAKO/0! #JAKO/0! ####### kg/a 100 kg/a

55 LIITE 13 Sivu 1(2) TURUN SEUDUN PUHDISTAMO OY KAKOLANMÄEN JÄTEVEDENPUHDISTAMO Lietteen kuivauksen käyttötarkkailutulokset Jakso: NäytePvm Näytteen nimi Kuiva-aine Hehk.j. NäytePvm Näytteen nimi Ka.Liete Ka.Mittari % % ka:sta g/l mg/l* linko 1 kuivattu liete 23, linko 1 rejektivesi 1, linko 1 kuivattu liete 21, linko 1 rejektivesi 2, linko 1 kuivattu liete 20, linko 1 rejektivesi 2,4 P linko 1 kuivattu liete 21,1 24, linko 1 rejektivesi 1,9 P linko 1 kuivattu liete 21, linko 1 rejektivesi 2, linko 1 kuivattu liete 21, linko 1 rejektivesi 2,4 P linko 1 kuivattu liete 20, linko 1 rejektivesi 1,6 P linko 1 kuivattu liete 20, linko 1 rejektivesi 1, linko 1 kuivattu liete 21, linko 1 rejektivesi 2, linko 1 kuivattu liete 22,8 26, linko 1 rejektivesi 1, linko 1 kuivattu liete 23, linko 1 rejektivesi 1, linko 1 kuivattu liete 23, linko 1 rejektivesi 2, linko 1 kuivattu liete 24, linko 1 rejektivesi 1, linko 1 kuivattu liete 24, linko 1 rejektivesi 1, linko 1 kuivattu liete 22, linko 1 rejektivesi 0, linko 1 kuivattu liete 24, linko 1 rejektivesi 0, linko 1 kuivattu liete 23, linko 1 rejektivesi 1,5 P linko 1 kuivattu liete 21,9 Keskiarvo linko 1 kuivattu liete 22,3 25,0 Keskiarvo linko 1 rejektivesi 1,7 * tulostieto P = mittarista ei saatu lukemaa NäytePvm Näytteen nimi Kuiva-aine Hehk.j. NäytePvm Näytteen nimi Ka.Liete % % ka:sta g/l linko 2 kuivattu liete 22,0 30, linko 2 rejektivesi 2, linko 2 kuivattu liete 20,9 30, linko 2 rejektivesi 2, linko 2 kuivattu liete 20, linko 2 rejektivesi 2, linko 2 kuivattu liete 26, linko 2 rejektivesi 1, linko 2 kuivattu liete 20, linko 2 rejektivesi 1, linko 2 kuivattu liete 20, linko 2 rejektivesi 2, linko 2 kuivattu liete 21, linko 2 rejektivesi 2, linko 2 kuivattu liete 21, linko 2 rejektivesi 3, linko 2 kuivattu liete 20, linko 2 rejektivesi 2, linko 2 kuivattu liete 21, linko 2 rejektivesi 2, linko 2 kuivattu liete 21, linko 2 rejektivesi 3, linko 2 kuivattu liete 23, linko 2 rejektivesi 2, linko 2 kuivattu liete 21, linko 2 rejektivesi 2, linko 2 kuivattu liete 22, linko 2 rejektivesi 2, linko 2 kuivattu liete 23, linko 2 rejektivesi 2, linko 2 kuivattu liete 20, linko 2 rejektivesi 3, linko 2 kuivattu liete 21,6 25, linko 2 rejektivesi 3, linko 2 kuivattu liete 20, linko 2 rejektivesi 4, linko 2 kuivattu liete 20, linko 2 rejektivesi 5, linko 2 kuivattu liete 19, linko 2 rejektivesi 3, linko 2 kuivattu liete 20, linko 2 rejektivesi 2, linko 2 kuivattu liete 19, linko 2 rejektivesi 3, linko 2 kuivattu liete 21, linko 2 rejektivesi 4, linko 2 kuivattu liete 20,7 25, linko 2 rejektivesi 3, linko 2 kuivattu liete 20, linko 2 rejektivesi 2, linko 2 kuivattu liete 21, linko 2 rejektivesi 4, linko 2 kuivattu liete 21,9 26, linko 2 rejektivesi 2, linko 2 kuivattu liete 24, linko 2 rejektivesi 1, linko 2 kuivattu liete 25, linko 2 rejektivesi 1, linko 2 kuivattu liete 22, linko 2 rejektivesi 1, linko 2 kuivattu liete 23, linko 2 rejektivesi 1, linko 2 kuivattu liete 23, linko 2 rejektivesi 1,6 Telekatu 16, TURKU Puh. (02) , fax. (02) FINAS-akkreditoitu testauslaboratorio T101

56 LIITE 13 Sivu 2(2) linko 2 kuivattu liete 21, linko 2 rejektivesi 1,2 Keskiarvo linko 2 kuivattu liete 21,7 26,8 Keskiarvo linko 2 rejektivesi 2,7 NäytePvm Näytteen nimi Kuiva-aine Hehk.j. NäytePvm Näytteen nimi Ka.Liete % % ka:sta g/l linko 3 kuivattu liete 22, linko 3 rejektivesi 4, linko 3 kuivattu liete 24, linko 3 rejektivesi 11, linko 3 kuivattu liete 22, linko 3 rejektivesi 1, linko 3 kuivattu liete 24, linko 3 rejektivesi 1, linko 3 kuivattu liete 23, linko 3 rejektivesi 1, linko 3 kuivattu liete 21, linko 3 rejektivesi 1, linko 3 kuivattu liete 22, linko 3 rejektivesi 2, linko 3 kuivattu liete 22, linko 3 rejektivesi 4, linko 3 kuivattu liete 20, linko 3 rejektivesi 5, linko 3 kuivattu liete 20, linko 3 rejektivesi 4, linko 3 kuivattu liete 21, linko 3 rejektivesi 3, linko 3 kuivattu liete 22, linko 3 rejektivesi 2, linko 3 kuivattu liete 21, linko 3 rejektivesi 2, linko 3 kuivattu liete 22, linko 3 rejektivesi 2, linko 3 kuivattu liete 21, linko 3 rejektivesi 3, linko 3 kuivattu liete 19, linko 3 rejektivesi 3, linko 3 kuivattu liete 20, linko 3 rejektivesi 2, linko 3 kuivattu liete 19, linko 3 rejektivesi 3, linko 3 kuivattu liete 19, linko 3 rejektivesi 2, linko 3 kuivattu liete 22, linko 3 rejektivesi 1, linko 3 kuivattu liete 23, linko 3 rejektivesi 1,2 Keskiarvo linko 3 kuivattu liete 21,8 30,5 Keskiarvo linko 3 rejektivesi 3,1 Keskiarvo Tammikuu linko 1, 2, 3 22,0 30,3 Keskiarvo Tammikuu linko 1, 2, 3 2,9 Keskiarvo Helmikuu linko 1, 2, 3 20,7 24,7 Keskiarvo Helmikuu linko 1, 2, 3 3,0 Keskiarvo Maaliskuu linko 1, 2, 3 22,9 25,7 Keskiarvo Maaliskuu linko 1, 2, 3 1,7 Keskiarvo Jakso 1 linko 1, 2, 3 21,9 27,2 Keskiarvo Jakso 1 linko 1, 2, 3 2,6 NäytePvm Näytteen nimi Kuiva-aine Hehk.j. NäytePvm Näytteen nimi Kuiva-aine Hehk.j. % % ka:sta % % ka:sta raakasekaliete 4,54 31, raakasekaliete 3, raakasekaliete 5,16 31, raakasekaliete 3, raakasekaliete 4, raakasekaliete 4, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 4, raakasekaliete 4, raakasekaliete 3, raakasekaliete 3, raakasekaliete 3,66 27, raakasekaliete 3, raakasekaliete 4, raakasekaliete 3, raakasekaliete 3, raakasekaliete 3, raakasekaliete 3, raakasekaliete 3,88 Keskiarvo raakasekaliete 4,00 28,0 Telekatu 16, TURKU Puh. (02) , fax. (02) FINAS-akkreditoitu testauslaboratorio T101

57 Päästötarkkailutulokset Kuivatun lietteen tarkkailu, kuukauden kokoomanäytteet LIITE 14, sivu 1/1 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka ph liete Kuiva p Hg Cd Cr Cu Ni Pb Zn As P liete N liete Fe Näytepaikka % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka % ka % ka % ka KAKOLA8 / 2 Kuivatun lietteen tarkkailu, kk kokoomanäytteet (Muu) //#L LIETE KOONTA 6,2 21,5 0,39 0, ,1 2,2 5,1 6, KAKOLA8 / 2 Kuivatun lietteen tarkkailu, kk kokoomanäytteet (Muu) //#L LIETE KOONTA 6,1 21,2 0,33 0, , ,9 2,1 5,3 7, KAKOLA8 / 2 Kuivatun lietteen tarkkailu, kk kokoomanäytteet (Muu) //#L LIETE KOONTA 7,1 22,8 0,32 0, , ,9 2,3 5,1 6,5 FINAS-Akkreditoitu testauslaboratorio T101

58 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 1/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 1/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 3686 m3/d; /tuleva/tuleva 4,1 7, , /es/esiselk 7, , /VSKAK/jälkiselk 1,8 6,8 32 3,7 0,20 0, ,7 7,8 0,15 5,2 0,58 0,10 /lähtevä/lähtevä 9,4 1,7 6, ,6 0,067 0, ,9 9,1 0,027 2,2 0,31 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 2/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 60 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,0 6,7 8,7 0,9 /lähtevä/lähtevä 9,6 6,7 35 2,3 0,071 0,049 8,9 0,4 6,9 0,020 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 3/2018, ; Näytt.ottaja LSvyt Oy Jani Hannula; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 1,7 6,7 7,9 0,7 /ohikäs2/ovk ,10 0, ,9 /lähtevä/lähtevä 8,5 6,9 25 2,7 0,11 0,11 8,5 1,6 6,5 0,039 4, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 4/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 82 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,0 6,7 9,2 1,1 /lähtevä/lähtevä 9,6 6,7 38 1,4 0,061 0,046 8,5 0,6 7,3 0,026 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 5/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 4,7 7, , /es/esiselk 7, , /VSKAK/jälkiselk 2,1 6,8 27 2,5 0,13 0,13 8,9 0,9 7,5 0,13 3,9 0,65 0,19 /lähtevä/lähtevä 10,1 2,0 6, ,2 0,060 0,060 8,7 0,6 7,6 0,023 1,2 0,36 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 6/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,2 6,9 8,9 0,6 /lähtevä/lähtevä 10,7 7,1 32 1,9 0,068 0,051 9,0 0,3 7,7 0,017 1,2 FINAS-Akkreditoitu testauslaboratorio T101

59 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 2/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu+BAK) Klo 7/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,0 6,7 11 0,4 /lähtevä/lähtevä 11,0 6,7 35 2,2 0,11 0, <0,2 9,3 0,017 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu) Klo 8/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 6 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 5,5 7, , /es/esiselk 7, , /VSKAK/jälkiselk 2,2 6,8 41 2,6 0,16 0,10 9,2 0,7 7,2 0,069 3,3 0,76 0,25 /lähtevä/lähtevä 11,6 2,1 6, ,9 0,11 0,072 9,2 0,3 7,6 0,016 1,3 0,36 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 9/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,2 6,8 10 0,27 /lähtevä/lähtevä 11,8 6,9 32 1,2 0,077 0,064 9,7 0,058 8,2 0,016 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu+BAK) Klo 10/2018, ; Näytt.ottaja LSvyt Oy Raimo Mattila; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,2 6,7 12 0,7 /lähtevä/lähtevä 11,8 6,8 30 2,2 0,091 0, ,4 9,8 0,020 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 11/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,0 6,7 11 1,3 /ohikäs2/ovk ,061 0, ,7 /lähtevä/lähtevä 10,4 6,7 37 8,4 0,15 0, ,0 7,1 0,060 5, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu) Klo 12/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 5,1 7, , /es/esiselk 7, , /VSKAK/jälkiselk 1,9 6,7 32 1,8 0,15 0,099 9,1 0,5 7,2 0,13 4,7 0,74 0,18 /lähtevä/lähtevä 10,3 1,8 6, ,4 0,099 0,077 9,1 <0,2 7,5 0,015 1,5 0,33 0,16 FINAS-Akkreditoitu testauslaboratorio T101

60 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 3/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 13/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 5,3 7, , /es/esiselk 7, , /VSKAK/jälkiselk 1,9 6,7 32 1,9 0,14 0,086 9,8 0,5 8,0 0,12 3,8 0,63 0,16 /lähtevä/lähtevä 10,5 1,8 6, ,0 0,12 0,074 9,6 0,2 8,1 <0,015 1,5 0,31 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 14/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 1,9 6,7 8,8 0,2 /lähtevä/lähtevä 11,1 6,8 34 1,5 0,067 0,096 8,4 <0,2 6,6 <0,015 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 15/2018, ; Näytt.ottaja LSvyt Oy Raimo Mattila; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,0 6,8 8,3 0,9 /lähtevä/lähtevä 11,4 6,9 32 1,1 0,082 0,064 9,9 0,3 7,0 0,021 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 16/2018, ; Näytt.ottaja LSvyt Oy Heidi Ilmanen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 6,2 7, , /es/esiselk 7, , /VSKAK/jälkiselk 1,9 6,8 35 2,4 0,15 0, ,4 11 0,073 4,8 0,68 0,19 /lähtevä/lähtevä 11,4 1,9 6, ,1 0,097 0, <0,2 11 <0,015 1,6 0,32 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 17/2018, ; Näytt.ottaja LSvyt Oy Nina Leino; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 2,0 6,8 13 0,7 /lähtevä/lähtevä 11,6 6,8 41 2,4 0,099 0, ,3 11 0,016 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 18/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,4 6,9 10 0,5 /lähtevä/lähtevä 12,0 7,0 43 2,3 0,12 0,12 9,3 0,3 8,1 <0,015 1,2 FINAS-Akkreditoitu testauslaboratorio T101

61 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 4/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 19/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,4 6,9 11 0,5 /lähtevä/lähtevä 11,8 7,1 38 2,5 0,21 0, ,2 8,8 <0,015 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 20/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 6,7 7, , /es/esiselk 7, , /VSKAK/jälkiselk 2,5 6,9 48 1,2 0,68 0, ,5 7,8 0,054 5,3 0,74 0,21 /lähtevä/lähtevä 12,1 2,5 6, ,8 0,18 0,17 9,8 <0,2 8,0 0,019 2,1 0,45 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 21/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,0 6,8 11 0,5 /lähtevä/lähtevä 11,9 6,9 34 2,1 0,19 0, ,3 8,4 <0,015 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu+BAK) Klo 22/2018, ; Näytt.ottaja LSvyt Oy Jani Hannula; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,1 6,8 11 0,4 /lähtevä/lähtevä 11,9 6,8 38 2,3 0,14 <0,10 9,6 0,3 9,0 0,015 2, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu) Klo 23/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 6,6 7, , /es/esiselk 7, , /VSKAK/jälkiselk 2,3 6,8 56 4,4 0,33 0, ,5 8,6 0,043 5,7 0,86 0,19 /lähtevä/lähtevä 11,9 2,2 6, ,7 0,20 0, ,3 9,0 0,015 2,4 0,54 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 24/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,2 6,9 11 0,5 /lähtevä/lähtevä 11,9 7,0 39 2,4 0,18 0, ,4 9,0 0,015 2,3 FINAS-Akkreditoitu testauslaboratorio T101

62 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 5/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu+BAK) Klo 25/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, , /es/esiselk , /VSKAK/jälkiselk 2,3 6,8 11 0,4 /lähtevä/lähtevä 11,8 6,9 32 3,5 0,14 0,11 9,7 <0,2 9,0 0,016 2, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 26/2018, ; Näytt.ottaja LSvyt Oy Jaakko Laurikainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 2,1 6,8 12 0,6 /lähtevä/lähtevä 12,0 6,9 26 2,4 0,17 0, ,3 8,8 0,021 2, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu) Klo 27/2018, ; Näytt.ottaja LSvyt Oy Nina Leino; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7,1 7, /es/esiselk 7, , /VSKAK/jälkiselk 2,0 6,7 41 4,9 0,28 0, ,6 9,5 0,10 6,2 0,87 0,21 /lähtevä/lähtevä 12,0 1,9 6, ,7 0,13 0, ,4 9,5 0,023 3,1 0,52 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 28/2018, ; Näytt.ottaja LSvyt Oy Nina Leino; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7,5 7, /es/esiselk 7, , /VSKAK/jälkiselk 1,6 6,9 40 5,9 0,30 0, ,7 13 0,12 7,0 1,2 0,22 /lähtevä/lähtevä 11,8 1,6 7, ,0 0,12 0, ,3 13 0,023 3,0 0,58 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 29/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 2,2 6,8 11 1,1 /lähtevä/lähtevä 12,1 6,8 43 3,0 0,12 0, ,6 9,2 0,022 3, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 30/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 2,1 6,8 13 1,3 /lähtevä/lähtevä 11,7 6,9 39 2,0 0,10 0, ,7 8,7 0,079 1,8 FINAS-Akkreditoitu testauslaboratorio T101

63 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 6/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 31/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 5,0 7, , /es/esiselk 7, , /VSKAK/jälkiselk 2,1 6,7 47 5,3 0,29 0, ,2 7,3 0,17 7,6 1,1 0,23 /lähtevä/lähtevä 11,2 2,1 6, ,5 0,15 0, ,6 7,9 0,031 2,8 0,47 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 32/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 2,0 6,8 8,3 0,6 /lähtevä/lähtevä 10,9 6,9 28 1,7 0,091 0,068 8,4 0,3 7,2 0,015 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 33/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 1,9 6,8 11 0,6 /lähtevä/lähtevä 11,2 7,0 22 1,2 0,084 0,068 9,8 0,3 8,1 0,019 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 34/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 1,8 6,5 13 1,0 /lähtevä/lähtevä 11,5 6,6 22 2,4 0,11 0, ,4 11 0,022 1, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 35/2018, ; Näytt.ottaja LSvyt Oy Jani Hannula; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7,6 7, /es/esiselk 7, , /VSKAK/jälkiselk 2,1 6,8 45 4,6 0,24 0, ,6 9,1 0,066 6,6 1,1 0,23 /lähtevä/lähtevä 12,0 2,0 6, ,6 0,10 0, ,3 9,3 0,020 2,0 0,40 0, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 36/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 2,1 6,8 12 0,8 /lähtevä/lähtevä 12,0 7,1 47 2,6 0,11 0, ,4 9,9 0,017 1,8 FINAS-Akkreditoitu testauslaboratorio T101

64 Käyttö- ja päästötarkkailutulokset Jäteveden 24 h kokoomanäytteet (bakteerinäytteet kertanäytteitä) LIITE 15, sivu 7/7 TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Pros.lämp. Alkal. JV ph jv Sähk jv CODCr BOD7ATU Kok.P jv Liuk.P Kok.N KT NH4-N jv NO3-N NO2-N Kiintoaine Fe Fe suod E.coCL jv Entlert jv Näytepaikka C mmol/l ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l pmy/100 ml pmy/100 ml KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Käyttötarkkailu) Klo 37/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 7, /es/esiselk , /VSKAK/jälkiselk 1,7 6,7 13 0,7 /lähtevä/lähtevä 10,9 6,9 32 2,6 0,12 0, ,6 12 0,023 2, KAKOLA8 / 1 Käyttö- ja päästötarkkailu, 24 h kokoomanäytteet (Päästötarkkailu+BAK) Klo 38/2018, ; Näytt.ottaja LSvyt Oy Arto Tahvanainen; Q poisto 0 m3/d; Qtul.ohi 0 m3/d; Q tuleva m3/d; Q OVK 0 m3/d; /tuleva/tuleva 6,3 7, /es/esiselk 7, , /VSKAK/jälkiselk 1,9 6,9 48 4,2 0,23 0,14 9,2 0,6 7,8 0,083 5,8 1,1 0,25 /lähtevä/lähtevä 11,3 1,8 6, ,4 0,100 0, ,5 8,4 <0,015 2,0 0,43 0, FINAS-Akkreditoitu testauslaboratorio T101

65 Käyttötarkkailutulokset, aktiivilietteen mikroskopointi LIITE 16, sivu 1/2 Rihmaindeksi (0=ei rihmaa, 300=vallitseva), flokin koko 1-3 (1=<150 µm, 3=>300 µm), flokin kiinteys (1=kiinteä, 3=hajallaan) TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Lieterihm. Flokkikoko Flok.kiint Näytepaikka KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1) Ilmastus 1 50 E 3 Ilmastus Ilmastus 3 50 E 3 Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus FINAS-Akkreditoitu testauslaboratorio T101

66 Käyttötarkkailutulokset, aktiivilietteen mikroskopointi LIITE 16, sivu 2/2 Rihmaindeksi (0=ei rihmaa, 300=vallitseva), flokin koko 1-3 (1=<150 µm, 3=>300 µm), flokin kiinteys (1=kiinteä, 3=hajallaan) TSP Oy:n Kakolanmäen jätevedenpuhdistamo (KAKOLA8) Pvm. Hav.paikka Lieterihm. Flokkikoko Flok.kiint Näytepaikka KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus KAKOLA8 / MIKROS Aktiivilietteen mikroskopointi, kertanäytteet (Vapaa1,2,3,4) Ilmastus Ilmastus Ilmastus Ilmastus FINAS-Akkreditoitu testauslaboratorio T101

67 LIITE 16 Sivu 1(4) Alkueläinten esiintyminen Kakolanmäen jätevedenpuhdistamon aktiivilietteessä, linja 1 asteikko 0-3 0= ei havaittu 1 = 1 kpl - muutama 2 = yleinen 3 = vallitseva pvm ameebat siimaeliöt varrelliset muut imukat rataseläimet sukkulamadot muut ripsieläimet ripsieläimet Telekatu TURKU puh. (02) , T:\Kakolanmäen JVP\Tulokset\Kakolan lietteen eliã laskenta.xls

68 LIITE 16 Sivu 2(4) Alkueläinten esiintyminen Kakolanmäen jätevedenpuhdistamon aktiivilietteessä, linja 2 asteikko 0-3 0= ei havaittu 1 = 1 kpl - muutama 2 = yleinen 3 = vallitseva pvm ameebat siimaeliöt varrelliset muut imukat rataseläimet sukkulamadot muut ripsieläimet ripsieläimet Telekatu TURKU puh. (02) , T:\Kakolanmäen JVP\Tulokset\Kakolan lietteen eliã laskenta.xls

69 LIITE 16 Sivu 3(4) Alkueläinten esiintyminen Kakolanmäen jätevedenpuhdistamon aktiivilietteessä, linja 3 asteikko 0-3 0= ei havaittu 1 = 1 kpl - muutama 2 = yleinen 3 = vallitseva pvm ameebat siimaeliöt varrelliset muut imukat rataseläimet sukkulamadot muut ripsieläimet ripsieläimet Telekatu TURKU puh. (02) , T:\Kakolanmäen JVP\Tulokset\Kakolan lietteen eliã laskenta.xls

70 LIITE 16 Sivu 4(4) Alkueläinten esiintyminen Kakolanmäen jätevedenpuhdistamon aktiivilietteessä, linja 4 asteikko 0-3 0= ei havaittu 1 = 1 kpl - muutama 2 = yleinen 3 = vallitseva pvm ameebat siimaeliöt varrelliset muut imukat rataseläimet sukkulamadot muut ripsieläimet ripsieläimet Telekatu TURKU puh. (02) , T:\Kakolanmäen JVP\Tulokset\Kakolan lietteen eliã laskenta.xls

71 Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo linja 1-1 linja 1-2 linja 2-1 linja 2-2 Jälkiselkeytyksen näkösyvyydet cm Näkösyvyydet mitattu Turun seudun puhdistamo Oy:n toimesta Liite 17 sivu 1(2)

72 Turun seudun puhdistamo Oy:n Kakolanmäen jätevedenpuhdistamo Jälkiselkeytyksen näkösyvyydet linja 3-1 linja 3-2 linja 4-1 linja cm Näkösyvyydet mitattu Turun seudun puhdistamo Oy:n toimesta Liite 17 sivu 2(2)
