LindabPlexus. Ilmastoinitipalkki. lindab yksinkertaistamme rakentamista
|
|
- Matti Järvenpää
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 Lindab Ilmastoinitipalkki Lindab Ventilation. Jälkipainos ja kopiointi kaikissa muodoissaan ilman kirjallista lupaa kielletty. on Lindab AB:n rekisteröity tavaramerkki. Lindabin tuotteet, järjestelmät, tuoteryhmät ja tuotenimikkeet ovat kulloinkin sovellettavan immateriaalioikeuden (IPR) suojaamia.
2 Käyttökohteet Lindabin Comfort-tuoteperheeseen kuuluva sopii erilaisiin ympäristöihin, sillä se on mitoitettu 600 x 600 ja 1200 x 600 -alakattojärjestelmiin. on varusteltu suunnatuilla suuttimilla, joka suuntaa tuloilman 360-asteen kuviossa mahdollistaen lyhyet heittopituudet ja siten vedottoman sisäilmaston huoneeseen. Ilmavirran ja heittokuvion säätö käy helposti ilman työkaluja. ta voidaan käyttää lämmitykseen, jäähdytykseen ja ilmanvaihtoon. Laite voidaan varustaa, Regula Secura kondenssivahdilla, alhaalta puhdistusta varten kääntyvällä patterilla sekä tehdasasennetuilla venttiileillä ja säätölaitteilla. Asennus voidaan toimittaa joko alakattoon asennettavana tai vapaasti riippuvana. I asennetaan alakattoon standardi-t-palkkien päälle. X asennetaan alakattoon erikoislistoille, esim DS-listaan. Y ja Z asennetaan alakaton E-järjestelmäreunaan. F asennetaan vapaasti riippuvana tai kiinni kattopintaan. voidaan toimittaa pysty- tai vaakasuoralla ilmaliitoksella ja vaakasuoralla vesiliitoksella. Huomionarvoista -ilmastointipalkit voidaan toimittaa alakattosovituksilla sopimaan eri toimittajien alakattojärjestelmiin. Plexuksen 360 asteen puhalluskuvion ansiosta samaan tilaan voidaan sijoittaa useita Plexuksia ilman veto-ongelmia. Ilmamäärää ja suuntaa voidaan helposti säätää Lindabin joustavan JetCone-järjestelmän avulla. on varustettu laadukkaalla jauhemaalatulla alumiinikehyksellä. ISA-mallissa on teräksinen kehys. Palkin voi helposti integroida Lindab Pascal- järjestelmään. Lindabin ilmastointipalkit ovat Eurovent-sertifioituja ja testattuja EN mukaisesti. Tekniset tiedot Pituus: 600, 1200 mm Leveys: 600 mm (alakattosovituksia saatavana) Korkeus: 220 mm Teho: 769 W ( IS/ISA 60) 992 W ( IS/ISA 120) Teholaskenta Huonelämpötila 25 C, vesipiiri C, sisäänpuhalluslämpötila 18 C, suutinpaine 80 Pa ja ilmavirta 25 l/s. 2 Puhallus kahteen suuntaan 4 Puhallus neljään suuntaan 360 -asteen kuvio Kuva 1. yhdistää jäähdytyspalkkien jäähdytys- ja lämmitysominaisuudet tuloilmapäätelaitteiden tekniikkaan. Plexuksen puhalluskuvio on 360-asteinen perinteisen 4-suuntaisen puhalluksen sijaan. Uusi ilmanjakotapa lyhentää heittokuvioita noin 30 % perinteiseen verrattuna. 2
3 Toiminta toimii induktioperiaatteella. Tuloilma puhalletaan JetCone-suuttimista 360 -asteen puhalluskuviolla. IS-malleissa on suunnatut suuttimet ja muissa malleissa ilmanohjaimet puhallusaukossa. Jäähdytyspatterin läpi indusoituvan lämpimän huoneilman määrä on n kertainen tuloilmaan nähden. Jäähdytyspatteri on valmistettu alumiinilamelleista, joiden läpi kulkee jäähdytysvettä kierrättävät kupariputket. Palkki on helposti integroitavissa Lindabin Pascal -tarpeenmukaisen ilmanvaihdon järjestelmään. Energiatehokkuuden, ympäristöystävällisyyden ja kustannus säästöjen optimoimiseksi ilmastointipalkkia tulisi käyttää yhdessä Lindab Pascal-järjestelmän kanssa. Katso lisää Pascal esitteestä. Hygienia voidaan toimittaa alas kääntyvällä patterilla, mikä helpottaa laitteen kaikkien osien puhdistamista. Kuva 3. Jos valitaan kääntyvä patteri, se voidaan kääntää alas laitteesta perusteellista puhdistusta varten. Puhdistusluukun kautta voidaan puhdistaa liitoskanava. Rei ityskuvio Palkki on saatavilla 2 eri rei ityskuviolla Slot 50% (vakio) ja Dotx2 50% (lisäominaisuus). Puhdistusluukku on varustettu tarkastus- ja puhdistusluukulla, jonka kautta päästään käsiksi yksikköön ja kanavistoon. Dotx2 50% Kuva 2. Rei ityskuvio. Slot 50% Kuva 4. Laite on varustettu puhdistusluukulla. 3
4 Rakenne on kehitetty takaamaan mahdollisimman pieni ilmavirran nopeus oleskeluvyöhykkeellä. Tämä on toteutettu suunnatuilla suuttimilla tai kiinteillä ilmanohjaimilla, jotka aikaansaavat 360-asteen puhalluskuvion. Puhalluskuvio on muunneltavissa kuhunkin tilanteeseen sopivaksi. on pienikokoinen laite, mutta tarjoaa runsaasti jäähdytystehoa ja laajan ilmavirta-alueen. Laitteessa on puhdistusluukku, josta pääsee puhdistamaan liitoskanavan. Laitteen vesiputkisto on valmistettu kuparista. Kennostossa kiertävän veden tulee olla hapetonta, mikä takaa Plexukselle hyvän korroosionkeston. Lämmitys voidaan myös toimittaa Lindabin patentoidulla lämmitysratkaisulla. Sijoittamalla lämmityselementti kennoston päähän eikä keskelle kuten yleensä jäähdytyspalkeissa, saadaan aikaan entistä tehokkaampi sekoittava ilmanvaihto, jossa lämpötilakerrostuma on huomattavasti pienempi. JetCone-järjestelmä toimitetaan vakiona JetCone-säätöjärjestelmällä. Sen avulla laitteen ilmavirtaa, painehäviötä ja puhalluskuviota voidaan säätää ilman työkaluja. Säätö tapahtuu laitteen neljästä nurkasta ohjaimia eri asentoihin säätämällä. Säätö on helppoa ja nopeaa ilman työkaluja. Nopea ja laaja-alueinen säätöjärjestelmä mahdollistaa laitteen tilaamisen ja asentamisen ennen kuin lopullinen ilmavirta on tiedossa. Jotta ilmamäärän säädön joustavuus olisi mahdollisimman suuri, 60 toimitetaan neljänä eri tyyppinä: S/ SA (standard), L (low), M (medium) ja H (high). Eri tyyppien maksimi- ja minimi-ilmamäärä vaihtelee,mikä mahdollistaa erittäin tarkan ilmamäärän säädön ja optimaalisen jäähdytystehon. Standardityyppi S/SA soveltuu yleisimpiin ilmamäärän säätötarpeisiin. Tyypeissä L, M ja H JetCone-järjestelmä on yhdistetty suunnattuihin suuttimiin, minkä avulla on saavutettu kolme erilaista ilmamäärän säätöaluetta, jotka takaavat mahdollisimman tarkan säätömahdollisuuden kaikkiin tarvittaviin ilmamäärävaihtoehtoihin. Tyyppi L:n säätöväli on sama kuin tyyppi S:n, ja tyypit M ja H on suunniteltu suuremmille ilmamäärille. Tyyppien L, M ja H ilmamäärät voidaan myös helposti jälkeenpäin muuttaa, ja alueiden ilmamäärät ovat osittain päällekkäisiä. S/SA-tyypin äänitasot korkeammilla suutinpaineilla ovat pienemmät ja niissä olosuhteissa sen teho on jonkin verran muita tyyppejä korkeampi. Kuvioissa 2 ja 3 esitetään eri tyyppien tehot. Kuviot 10, 11 ja 12 esittävät tyyppien minimi- ja maksimi-ilmamäärät sekä äänitasot eri säädöillä. 120 toimitetaan vain standardityppinä (S/SA). Kuva 5. IS-60-A5 lämmitysoptiolla. Kuva 6. IS-120-A5 lämmitysoptiolla. 4
5 Esimerkki Oletetaan, että yrityksen yhdessä toimistohuoneessa työskentelee yksi henkilö, mutta yrityksen laajentuessa samaan toimistotilaan sijoitetaan toinenkin henkilö. Tällöin ilmanvaihtoa tulee säätää niin, että ilmamäärä on sopiva kahdelle yhden henkilön sijasta. Plexuksen kohdalla tarvittava säätö voidaan tehdä helposti ilman työkaluja. Samalla voidaan myös tarvittaessa säätää laitteen hajotuskuviota vastaamaan uusia olosuhteita, ja JetCone-järjestelmän ansiosta haluttu hajotuskuvio voi olla myös epäsymmetrinen. Kuva 7. Lindabin JetCone-säätöjärjestelmä. Kuva 9. Vakiokehys alumiinirungolla. Optimaalinen puhalluskuvio Tuloilmaa ei puhalleta erillisinä suihkuina, vaan auringonkukkaa muistuttavana 360 asteen kuviona. Tämän johdosta suihkut eivät törmää toisiinsa aiheuttaen pitempiä heittopituuksia. Plexuksen heittopituus on 30 % lyhyempi kuin muilla vastaavilla tuotteilla. Huomattavasti lyhyemmän heittopituuden ansiosta laitteet voidaan asentaa lähemmäs toisiaan, mikä mahdollistaa suuremman jäähdytystehon tilaan. Kuva 10. ISA kehys teräsrungolla. Kuva 8. Plexuksen ansiosta huoneen oleskelualueelle saadaan entistä pienemmät ilmavirran nopeudet. Se takaa vedottoman ja luonnollisen sisäilmaston. 5
6 Tuotetiedot Muunneltavuus on ilmastointipalkki, joka on vakiona varustettu jäähdytys- ja ilmanvaihtotoiminnoilla. Pituudet: on saatavana pituuksissa 600 mm x 600mm ja 1200mm x 600 mm. Korkeus: 220 mm. Vesiliitäntä: Vakiona 12 mm vesiliitos. Ilmaliitäntä: Vaakasuuntainen Ø125 mm, pystysuuntainen Ø125 mm tai Ø160 mm. Jetcone: JetCone on vakiotoiminto. Tehdas asetukset tehdään halutun staattisen paineen (Pa) ja ensisijaisen ilmavirran (l/s) mukaan ja se on helposti muunneltavissa. Suutinkulma: valmistetaan optimaaliseen kiinteään asentoon. Tarvittaessa tuotteen 360 asteen puhalluskuvio voidaan säätää epäsymmetriseksi. Katso lisää sivulta 4. Pintakäsittely: valmistetaan galvanoidusta metallilevystä ja sen runko alumiinista. Väri Vakiovärinä on signaalinvalkoinen RAL 9003 tai puhtaanvalkoinen RAL 9010, kiiltoaste 30. Muut RAL-varit tilauksesta. Pascal -järjestelmä Palkki on helposti integroitavissa tarpeenmukaisen ilmanvaihdon Pascal -jarjestelmään. Katso lisää Pascal:n teknisesta esitteesta. Pascal Water Solution documentation. Perusominaisuudet Asennetaan valmiiksi tehtaalla. Lämmitys: Tuote voidaan varustaa lämmitysjärjestelmällä. Venttiili ja toimilaite: Ohjausventtiili, jossa säädettävä Kv-arvo ja toimilaite saaatavilla. Integroitu Regula Secura: Lindabin Regula Secura kondensaation esto on mahdollista asentaa tuotteeseen. Integroitu Regula Connect: Tuote on mahdollista varustaa Regula Connect liitäntäkortilla. Kattojärjestelmät: Tuote voidaan toimittaa useimpiin markkinoilla oleviin alakattojärjestelmiin sopivana. Erikoismalli: voidaan toimittaa pelkästään ilmanvaihtoon ilman jäähdytyskennostoa. Lisävarusteet Toimitetaan erikseen. Ohjaus: Katso lisää Regula-osiosta. Kannakkeet: Suositellut asennusohjeet (katso: asennusohje ). Nämä kaikki kannakkeet löytyvät Lindabin valikoimasta: Heilurikannakkeet (eri kokoluokissa) Kierretanko M8 Johdotusjärjestelmä Katso lisätietoja Lisätarvikkeet dokumentista osoitteesta 6
7 Mitoitus Jäähdytysteho, ilma P a 1. Aloita laskemalla tilassa tarvittava jäähdytysteho halutun lämpötilan saavuttamiseksi. Lindabin TEKNOsim on tähän erinomainen työkalu. 2. Laske tuloilmasta saatava jäähdytysteho tai katso käyrästöstä Plexuksen jäähdytysvesipiirin tulee tuottaa kohtien 1 ja 2 erotus. Laskentakaava ilman jäähdytystehon laskemiseksi: P a = q ma c pa t ra Tehotarkastelu t r = 25 C: P a [W] = 1.2 t ra [K] ja P a [W] = [m³/h] 0.33 t ra [K] Minimivirtaus Huomioi, että suositellun minimivesivirtauksen q wmin, alittaminen voi johtaa ei-toivottuun ilmaan vesiputkissa. Nimellisvirtausten ylittämistä ei suositella, sillä näin saavutetut tehoedut ovat minimaalisia. Lyhenteet: P a = Jäähdytysteho ilmasta [W] P w = Jäähdytysteho vedestä [W] P tot = Jäähdytysteho yhteensä [W] q ma = Ilman massavirta [kg/s] = Tuloilmavirta q w = Veden virtausnopeus q wmin = Min. veden virtausnopeus q wnom = Nimellisvirtausnopeus c pa = Ilman ominaislämpökapasiteetti [1,004 kj/kg K] t r = Huonelämpötila [ C] t wi = Menoveden lämpötila [ C] t wo = Paluuveden lämpötila [ C] t ra = Huoneen ja tuloilman välinen lämpötilaero [K] t rw = Huoneen ja veden keskilämpötilan ero [K] t w = Lämpötilaero vesipiirissä [K] e tw = Lämpötilan tehokorjaus e qw = Veden virtauksen tehonkorjaus P Lt = Jäähdystysteho [W/(m K)] Putken halkaisija q wmin q wnom 12 mm l/s l/s P a [W] ff P a = 1,2 t ra t ra [K] Jäähdytysteho tuloilmasta Tuloilmavirta Käyrästö 1. Tuloilman jäähdytysteho P a, ilmavirran funktiona. Jos tuloilmavirta on 20 l/s ja lämpötilaero t ra = 6 K, jäähdytysteho on 144 W. 7
8 Mitoitus Jäähdytysteho, vesi P w Palkin vesipiiristä saatavan tehon Pw laskemiseksi käytä käyrästöjä 2-5 seuraavasti: 1. Laske lämpötilaero Δtrw kaavalla = tr - (twi + two)/2, jossa tr on huonelämpötila, twi on menoveden lämpötila ja two paluuveden lämpötila. 2. Katso jäähdytysteho diagrammeista 2, 3 tai Katso korjauskerroin e Δtw diagrammista Kerro jäähdytysteho t rw ja e Δtw. Esimerkki 1, jäähdytys: g: Mikä on jäähdytysteho IS 60 laitteella ilmavirralla 20 l/s ja suutinpainella 60 Pa? Lämpötilat: Δt rw = 10 K, Δt w = 3 K, Δt ra = 6 K Käyrästö 2 antaa ominaistehoksi P T = 51.8 W. Diagrammi 5 antaa tehokertoimen e Δtw = Tämä antaa jäähdytystehon: P w = 51.8 W/K 10 K = 501 W vesipiirissä. Diagrammin 1 avulla lasketaan tuloilman jäähdytysteho: P a = 20 l/s K = 144 W Kokonaisteho: P tot = 144 W W = 645 W. HUOM! Jäähdytystehotaulukko pätee nimellisvirtaamalle q wnom = l/s. Saadaksesi tehon Pw muilla virtaamilla, katso tehokerroin eqw diagrammista 8. P T [W/K] Pa 120 Pa Nimellisjäähdytysteho Pa 60 Pa 80 Pa Tuloilmavirta Käyrästö versio S/SA. Nimellisjäähdytysteho P T on 6 % pienempi, jos kyseessä on lämmityksellä varustettu malli. 8
9 Nimellisjäähdytystehon diagrammi P T [W/K] [m 3 /h] Nimellisjäähdytysteho Pa 60 Pa 80 Pa 120 Pa 100 Pa Tuloilmavirta Käyrästö versiot L/M/H. Nimellisjäähdytysteho P T on 6 % pienempi, jos kyseessä on lämmityksellä varustettu malli. P T [W/K] Nimellisjäähdytysteho Pa 60 Pa 80 Pa 100 Pa 120 Pa Tuloilmavirta Käyrästö tehotaulukko S/SA. 9
10 Tehokerroindiagrammi e tw 1,00 1,0200 Tehokerroin 1,0000 0,9800 0,9600 0,90 0, Lämpötilaero vesipiirissä t w [K] Käyrästö 5. Tehokerroin e tw as a funktiona of t w. Pätee vain jäähdytykselle. Teho luonnollisesta konvektiosta ilman tuloilmaa P w [W] P w [W] Jäähdytysteho vedestä 60 Lämmitysteho vedestä Lämpötilaero vesipiirissä t rw [K] Lämpötilaero vesipiirissä t rw [K] Käyrästö 6. Konvektiojäähdytysteho vesivirralla 0,038 l/s. Käyrästö 7. Konvektiolämmitysteho vesivirralla 0,019 l/s. 10
11 Mitoitus Tehokorjaus vesivirralle e qw Esimerkki 2 lämmitys: Mikä on IS/ISA 60 lämmitysteho 20 l/s tuloilmavirralla ja 60 Pa suutinpaineella? Lämpötilat Δt rw = 24 K, Δt w = 3 K, Δt ra = 0 K Kuten esimerkissä 1, haemme ensin ominaistehon. Diagrammi 2 näyttää jäähdytyksen ominaistehon PT = 51.8 W/K. Koska patterissa on jäähdytys- ja lämmityspiirit, tulee tehosta vähentää 6%: P T = 51,8 x 0,94 = 48,7 W/K Tämä antaa tehoksi vesipiiristä: P w = 48,7 W/K x 24 K = 1169 W Vesivirta: q w = 1169 W/ (4200 Ws/(kg K) x 3 K) = l/s. Korjauskerroin e qw = Laskettu teho: P w = 1169 W x 0.42 = 491 W. Lasketaan tälle teholle uusi virtaama: q w = 491 W / (4200 Ws/(kg K) x 3 K) = l/s. Lasketaan uusi tehokerroin tällä virtaamalla e qw = Laskettu teho: P w = 1169 W x = 485 W. Lasketaan vielä kerran: q w = 485 W / (4200 Ws/(kg K) x 3 K) = l/s. Virtaama ei enää juuri muutu, joten vesivirtakorkattu lämmitysteho on: P w = 1169 W x = 485 W. Huomioiden, että virtaama on tässä vaiheessa laskelmia lähes stabiili, lämmitystehoksi saadaan 485 W. Käyttämällä lämmityskäyrää diagrammissa 8 tehokorjaukseen haetaan vesivirran avulla tehon korjauskerroin e qw. Yllä olevan esimerkin mukaisesti voidaan laskea vesivirtakorjattu teho tietyllä virtaamalla. Helpoiten laskenta suoritetaan osoitteessa: Lindabin mitoitustyökalulla. e qw C jäähdytys Tehokerroin C lämmitys S60 S Vesivirta q w Käyrästö 8. Tehokorjaus virtaamalle e qw lämmitykselle ja jäähdytykselle. 11
12 Painehäviö vesipiirissä, jäähdytys ja lämmitys NB! Keskimääräinen veden lämpötila t wio = 15 /50 o C! * q w Vesivirta 0,15 0,1 0,08 Lämmitys Jäähdytys 60+lämmitys vain jäähdytys 0,06 0,05 0,04 0,03 0,025 0,2 0, Painehäviö Δp w [kpa] q wmin = 0,025 ( Minimaalinen veden virtausnopeus ) Käyrästö 9. Painehäviö Δp w vesipiirissä, jäähdytys - lämmitys. Esimerkki 3, jäähdytys IS/ISA 60 (vain jäähdytys) vesipiirin teho on P w = 501 W lämpötilaerolla Δt w = 3 K. Mikä on painehäviö Δp w vesipiirissä? Vastaus: q w = P w / (c pw x Δt w ) q w = 501 W / (4200 Ws/(kg K) x 3 K ) = 0.04 l/s Painehäviö vesipiirissä diagrammista 9 on Δp w = 3.1 kpa. Esimerkki 4 Lämmitys: IS/ISA 60 teho on P w = 485 W lämpötilaerolla Δt w = 3 K. Mikä on painehäviö Δp w vesipiirissä? Lyhenteet: q w = Vesivirta P w = Lämmitys / jäähdytys teho vedestä [W] c pw = Veden ominaislämpökapasiteetti [4200 Ws/(kg K)] Δt w = Lämpötilaero vesipiirissä [K] t wio = Keskimääräinen veden lämpötila [ C ] Dp w = Painehäviö vesipiirissä [kpa] *Diagrammeissa esitetään arvot tietyille veden keskilämpötiloille t wio. Muiden lämpötilojen arvote voi selvittää helposti ja nopeast mitoitusohjelmallamme osoitteessa Vastaus: q w = P w / (c pw x Δt w ) q w = 485 W / (4200 Ws/(kg K) x 3 K ) = l/s Painehäviö vesipiirissä diagrammista 9 on Δp w = 0.39 kpa. 12
13 Äänimitoitus Äänentehotaso L WA lasketaan kokonaispainehäviölle laitteen tulopäässä p t ja todelliselle ilmamäärälle. Kokonaispainehäviö = suutinpaine + Δ p käyrästöstä 10. Saadulle arvolle katsotaan äänentehotaso LWA käyrästöistä Äänenvaimennus L äänenvaimennus ΔL [db], liitoskanavan ja huoneen välillä sisältäen päätevaimennuksen. 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz IS/ISA IL/M/H IS/ISA Suluissa oleva arvo on äänenpainetaso Lpa huoneenäänenvaimennuksella 4 db(a) (10 m² Sabine). Esimerkki 5: IS/ISA 60 ilmavirtauksella 20 l/s ja staattisella paineella 60 Pa. 1. Käyrästö 10 antaa 3,7 Pa (20 l/s), Kokonaispaine p t = 60 Pa + 4 Pa = 64 Pa 2. Käyrästö 11 antaa = 20 l/s ja p t = 64 Pa äänentehotason L WA on 25 db(a). Äänenpainetaso Lpa = 21 db(a), (10 m² Sabine). 3. Käyrästöstä nähdään myös, että säätöasetukseksi tulee 6,5. Koska säätöasetukset ovat kokonaislukuja, kaksi säätöä tulee asettaa 6:een ja kaksi 7:ään. Äänitaso K ok äänitasot oktaavikaistoittain saadaan lisäämällä alla olevan taulukon K ok korjaus äänikäyrästöjen L WA [db(a)] arvoon. 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz IS/ISA IS/ISA IL IM IH p a [Pa] { 60/120 tyyppi S/SA liitos A 60 tyyppi S/SA liitos B 60 tyyppi L/M/H liitos A 120 tyyppi S/SA liitos B 60 tyyppi L/M/H liitos B [m 3 /h] Käyrästö 10. Kanavaliitoksen painehäviö. 13
14 Mitoitus, ääni p t [Pa] Pos no: (36) (16) 25 (21) 30 (26) 35 (31) L WA db(a) [m 3 /h] Käyrästö 11. Äänentehotaso L WA 60 versio S/SA. Δp t [Pa] Pos no: (26) 35 (31) (36) 25 (21) (16) L WA db(a) [m 3 /h] Käyrästö 12. Äänentehotaso L WA 120 versio S/SA. 14
15 Mitoitus, ääni Δp t [Pa] LOW Pos no: (36) (21) 30 (26) 35 (31) (16) L WA db(a) [m 3 /h] Δp t [Pa] 150 MEDIUM Pos no: (36) 35 (31) 30 (26) 25 (21) (16) L WA db(a) [m 3 /h] Δp t [Pa] HIGH Pos no: (26) 35 (31) (36) (21) 20 (16) L WA db(a) [m 3 /h] Käyrästö 13. Äänentehotaso L WA 60 versio L/M/H. 15
16 Heittopituudet 60 Dt ra = 6K, Dt rw = 8K l 0,2 [m] [m 3 /h] 5 4 Pa 60 Pa Pa 100 Pa 80 pa Käyrästö , heittopituus tietyllä alilämpötilalla. t ra = Huonelämpötila - Sisäänpuhalluslämpötila [K]. t rw = Huonelämpötila Vesipiirin keskilämpötila [K]. 120 t ra = 6K, t rw = 8K 5 l 0,2 [m] [m 3 /h] 4 80 Pa 120 Pa 100 Pa 3 Pa 60 Pa Käyrästö , alilämpötilat. t ra = Huonelämpötila - Sisäänpuhalluslämpötila [K]. t rw = Huonelämpötila Vesipiirin keskilämpötila [K]. 16
17 Heittopituudet F 60 Dt ra = 6K, Dt rw = 8K l 0,2 [m] [m 3 /h] 120 Pa 100 Pa 4 60 Pa 80 Pa 3 Pa Käyrästö 16. F 60, heittopituus tietyllä alilämpötilalla. t ra = Huonelämpötila - Sisäänpuhalluslämpötila [K]. t rw = Huonelämpötila Vesipiirin keskilämpötila [K]. Typ I 60 I 120 F 60 F 120 Jäähdytys/Lämmitys Jäähdytys/Lämmitys Jäähdytys/Lämmitys Jäähdytys/Lämmitys Paino, kg Vesisisältö, jäähdytys, l Vesisisältö, lämmitys, l Vesisisältö, vain jäähdytys, l Kupariputket, laatuluokka EN CU-DHP EN CU-DHP EN CU-DHP EN CU-DHP Paineluokka PN10 PN10 PN10 PN10 17

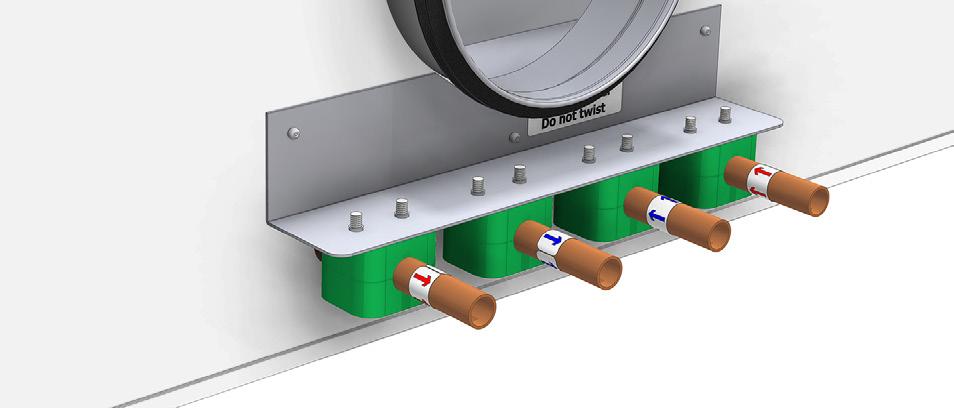

18 Liitokset 60 Vesiliitos Ø12 mm. Kanavaliitos Ø125 mm (A), vaihtoehtoisesti S Ø125 mm (B), L/M/H Ø160 mm (B). B Vesiliitokset Vasemmalla olevissa kuvissa on esitetty liitosvaihtoehdot A5, A6, B5 ja B6 Plexukselle. Vaihtoehtossa A5 on kanavaliitos vaakatasossa laitteeseen ja vesiliitokset sijaitsevat viereisellä sivulla ilmaliitoksesta katsottuna vasemmalla puolella. Valittaessa lisäominaisuus lämmitys, lämmitysputket sijaitsevat kuvan mukaisesti jäähdytysputkien vieressä. Ilmaliitoksessa B vesiliitokset sijaitsevat kuten A5 liitoksessa A Kuva 11, I-60 liitokset. Lämmitys Ø12 mm Jäähdytys Ø12 mm Kuva 13, Vesiliitokset I Vesiliitos Ø12 mm. Kanavaliitos Ø125 mm (A), vaihtoehtoisesti Ø160 mm (B). 120 Lämmitys Ø12 mm B 6 5 Kuva 12, I-120 liitokset. A Jäähdytys Ø12 mm Kuva 14. Vesiliitokset I
19 Ø v lindab yksinkertaistamme rakentamista Liitokset F 60 Vesiliitos Ø12 mm. Kanavaliitos Ø125 mm (A), vaihtoehtoisesti S Ø125 mm (B), L/M/H Ø160 mm (B). Esimerkki liitoksista Kuva vasemmalla esittää F-mallin vakioliitoksia A1 ja B1. Ilmaliitos A on vaakaliitokseen ja B pystyliitokseen. Erikoisliitoksista ole yhteydessä Lindabin myyntiin. F 120 Vesiliitos Ø12 mm. Kanavaliitos Ø125 mm (A), vaihtoehtoisesti Ø160 mm (B). B Jäähdytys Ø12 mm A 1 Lämmitys Ø12 mm Kuva 15. F-60 liitokset. Kuva 16. Jäähdytys- ja lämmitysliitokset F-60. F Mitat Ø H A Kuva 17. F mitat. 19
20 Mitat, mm 60 Mitat Ø v Ø V Ø H Ø H 49 A Kuva 18. I-60 mitat (jäähdytys). A B Kuva 22. I-60 mitat. 476 Ø v 128 Ø V Ø H Ø H 49 Kuva 19. I-60 mitat (jäähdytys + lämmitys). A A B 120 Kuva 23. I-120 mitat Type A B Ø H Ø V Ø v I (S/SA, L, M, H) /160 X ( S, L, M, H) / Ø H U ( S, L, M, H) /160 Y ( S, L, M, H) / A Kuva 20. I-120 mitat (jäähdytys). Z ( S, L, M, H) /160 F /160 I ( S, L, M, H) /160 I ( S, L, M, H) /160 F I S/SA X S Ø v Y S Z S Ø H U S 120* F A Kuva 21. I-120 mitat (jäähdytys+lämmitys). Mitat [mm] I S versio S/SA Ø v 125 ja versiot L/M/H Ø v 160 * U 120 amerikkalaiseen 2' x 2' sisäkattojärjestemään. 20
21 Lisävarusteet Lindab Regulan avulla voimme tarjota laajan valikoiman säätömahdollisuuksia. Regula Combi voidaan asentaa Plexukseen tai sitä voidaan käyttää erillisenä säätimenä. Regula Combin avulla voidaan säätää sekä Plexuksen jäähdytys- että lämmitysventtiilejä, joten yhden säätimen avulla voidaan säädellä tilan sisäilmastoa. Regula Connectin avulla yksi säädin voi säätää useita comfortlaitteita. Liitokset Vesiliitos: Vakiona 12 mm vesiliitos. Ilmaliitos: Vakiona 125 mm vaakaliitos tai 125/160 mm pystyliitos (ks. Liitokset). Muut lisävarusteet Venttiilit ja toimilaitteet: Irralliset venttiilit ja toimilaitteet voidaan toimittaa palkkien mukana. Kytkentäkortti: Tuote voidaan varustaa Regula Connect -kytkentäkortilla, joka takaa nopeat ja helpot kytkennät palkkien ja termostaattisäätimien välillä. Alaspäin laskettava patteri: Edellyttää joustavaa kanavaliitosta. Patteri laskeutuu n. 20 cm alaspäin avattaessa. Regula Combi Muita vaihtoehtoja esitellään kohdassa Lisävarusteet. Regula secura Säädin estää kondenssin muodostumisen Plexuksessa. Lindab Safe Click toimitetaan vakiona Lindab Safe Click -liitoksella, joten ruuveja tai niittejä ei tarvita. Tämä helpottaa ja nopeuttaa tuotteen asentamista. Tilauskoodit Tuote I S A Kattotyyppi: I = Integroitu, lay-in X = T-palkki, DS-lista Y = E T24 -lista Z = E T15 -lista F = Vapaasti riippuva Versio: S = Standardi L = Matala M = Keskikokoinen H = Korkeus SA = vakio teräs Koko:: 60, 62, , 122 Vesiliitos: 12 mm Ilmaliitos: A: Ø125 mm, B: Ø160 mm Liitostyyppi: A5, A6, B5, B6 ( F: A1, B1) Staattinen suutinpaine (Pa) Ilmamäärä (l/s) 21
22 Me Lindabilla noudatamme Good Thinking periaatetta se ohjaa meitä kaikissa tekemisissämme. Tavoitteemme on luoda terve sisäilmasto ja yksinkertaistaa kestävän kehityksen mukaista rakentamista. Suunnittelemme innovatiivisia ja helppokäyt-töisiä tuotteita ja ratkaisuja, ja takaamme niiden nopean saatavuuden ja tehokkaat logistiikkaratkaisut. Etsimme myös jatkuvasti tapoja vähentää ympäristö- ja ilmastokuormitustamme. Siksi käytämme ratkaisujemme tuotannossa mahdollisimman vähän energiaa ja luonnonvaroja ja pyrimme vähentämään negatiivisia ympäristövaiku-tuksiamme. Tuotteissamme käytetään terästä. Se on yksi niistä harvoista materiaa-leista, joita voidaan kierrättää kerran toisensa jälkeen ilman, että niiden ominaisuudet heikkenevät. Teräksen ansiosta hiilipäästömme pysyvät vähäisempinä eikä energiaa mene hukkaan. Yksinkertaistamme rakentamista
