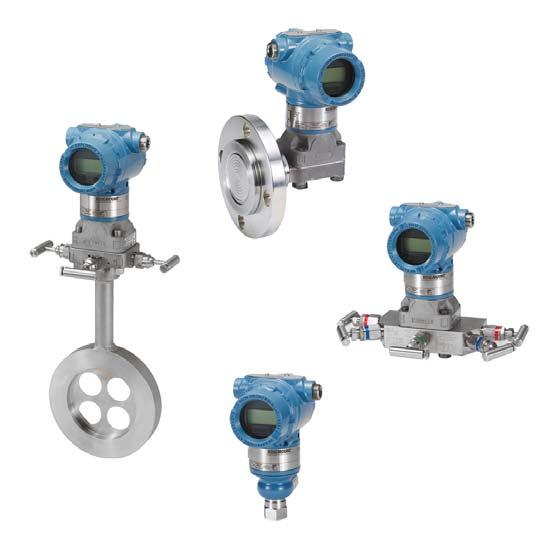

Rosemount painelähetin ja Rosemount 3051CF -sarjan virtausmittari
|
|
- Ilmari Penttilä
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 Pika-aloitusopas , versio EC Rosemount painelähetin ja Rosemount 3051CF -sarjan virtausmittari PROFIBUS PA -protokollalla
2 Pika-aloitusopas HUOMAUTUS Tässä asennusoppaassa on esitetty Rosemount lähettimien perusohjeet. Tässä ei ole annettu ohjeita konfiguroinnista, diagnostiikasta, huollosta, vianetsinnästä tai räjähdyspaineen kestävistä, Exd- tai luonnostaan vaarattomista asennuksista. Katso lisäohjeita Rosemount 3051:n viitekäsikirjasta. Tämä käsikirja on saatavissa myös sähköisenä osoitteesta EmersonProcess.com/Rosemount. VAROITUS Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Katso Rosemount 3051:n viitekäsikirjan hyväksyntäosasta turvalliseen asennukseen mahdollisesti liittyviä rajoituksia. Jos kyseessä on räjähdyspaineen-/tulenkestävä asennus, älä irrota lähettimen päällyskansia, kun laitteeseen on kytketty virta. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Prosessivuotojen estämiseksi on käytettävä vain O-rengasta, joka on suunniteltu tiivistämään vastaavan laippatiivisteen kanssa. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskettamasta johtimia ja liittimiä. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Kaapeliläpiviennit Ellei muuten ole merkitty, lähetinkotelon läpivienneissä käytetään 1 /2 14 NPT:n kierrettä. Käytä näissä läpivienneissä vain tulppia, adaptereita tai tiivisteholkkeja, joiden kierteet ovat yhteensopivia. Sisällys Asenna lähetin Tarkista kotelon kääntämistarve Aseta yliheitot ja kytkimet Kytke johdot ja virta Peruskonfigurointi Alueen ja nollan asettelu Tuotehyväksynnät
3 Pika-aloitusopas 1.0 Asenna lähetin 1.1 Nestesovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Asenna lähetin siten, että ilmausventtiilit osoittavat ylöspäin. 1.2 Kaasusovellukset 1. Aseta ulosotot linjan yläosaan tai sivuun. 2. Asenna ulosottojen tasolle tai yläpuolelle. Virtaus Flow 1.3 Höyrysovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Täytä impulssilinjat vedellä. 3
4 Pika-aloitusopas 1.4 Asennusvaihtoehdot Paneelikiinnitys (1) Putkikiinnitys Yksitasoinen laippa Perinteinen laippa Rosemount 3051T 1. Käyttäjän tulee hankkia paneelipultit. 4
5 Pika-aloitusopas 1.5 Pulttaukseen liittyviä seikkoja Jos lähettimen asennus edellyttää prosessilaippojen, asennusventtiilien tai laippa-adapterien käyttöä, noudata niiden kokoonpano-ohjeita hyvän tiivistyksen ja lähettimen optimaalisen suorituskyvyn varmistamiseksi. Käytä ainoastaan lähettimen mukana toimitettuja tai Emerson Process Managementin varaosina myymiä pultteja. Kuva 1 näyttää tavalliset lähetinkokoonpanot tarvittavilla pultin pituuksilla. Kuva 1. Tavalliset lähetinrakenteet A C D A C D 44 4 mm 1.75-in. ( in.) (44 mm) in. mm (4 ( in.) mm) B B in. mm (4( in.) mm) in. mm (4( in.) mm) 444 mm 1.75-in. (4 ( in.) mm) 73 4 mm 2.88-in. (4 ( in.) mm) A. Lähetin yksitasoisella laipalla B. Lähetin yksitasoisella laipalla ja valinnaisilla laippa-adaptereilla C. Lähetin perinteisellä laipalla ja valinnaisilla laippa-adaptereilla D. Lähetin yksitasoisella laipalla ja valinnaisilla asennusventtiileillä sekä laippa-adaptereilla Pultit ovat yleensä hiiliterästä tai ruostumatonta terästä. Totea materiaali katsomalla pultin kannassa olevaa merkintää ja hakemalla viitetiedot Taulukko 1:stä. Jos pulttimateriaalia ei näy Taulukko 1:ssä, pyydä paikalliselta Emerson Process Managementin edustajalta lisätietoja. Asenna pultit seuraavalla tavalla: 1. Hiiliteräspultteja ei tarvitse voidella ja haponkestävästä teräksestä valmistetut pultit on pinnoitettu voiteluaineella asennuksen helpottamiseksi. Kummankaan tyyppisen pultin asennuksessa ei tule käyttää lisävoiteluainetta. 2. Kiristä pultit sormin. 3. Kiristä pultit ristikkäin alkukiristysarvoon. Alkukiristysarvot näkyvät Taulukko 1:stä. 4. Kiristä pultit loppukiristysarvoon edelleen ristikkäin. Loppukiristysarvot näkyvät Taulukko 1:stä. 5. Varmista ennen paineistusta, että laippapultit työntyvät anturirungon läpi. 5
6 Pika-aloitusopas Taulukko 1. Laipan ja laippa-adapterin pulttien kiristysarvot Pulttimateriaali Kannan merkinnät Alkukiristysarvo Loppukiristysarvo Hiiliteräs (CS) B7M 34 Nm 74 Nm Haponkestävä teräs (SST) R B8M STM SW Nm 34 Nm 1.6 Laippa-adapterien O-renkaat VAROITUS Vääränlaisten laippa-adapterin O-renkaiden asentaminen voi aiheuttaa prosessivuotoja, mistä voi seurata kuolema tai vakava loukkaantuminen. Laippa-adapterit voidaan erottaa ainutlaatuisten O-rengasurien perusteella. Käytä vain oikeaan laippa-adapteriin tarkoitettua O-rengasta alla olevan kuvan mukaisesti: Rosemount 3051S/3051/2051 A B C D A. Laippa-adapteri B. O-rengas C. PTFE-pohjainen (profiili on neliömäinen) D. Elastomeerinen (profiili on pyöreä) Tarkista O-renkaat silmämääräisesti aina, kun irrotat laipat tai adapterit. Vaihda ne, jos niissä näkyy merkkejä vaurioista, esim. lovia tai viiltoja. Jos vaihdat O-renkaan, kiristä laippapultit ja linjausruuvit uudelleen asennuksen jälkeen PTFE-O-renkaiden asettumisen varmistamiseksi. 1.7 Ylipainelähettimen suuntaus Ylipainelähettimen ilmakompensointi sijaitsee lähettimen kaulalla prosessiliitännän yläpuolella. Kompensointireitti on 360 lähettimen ympärillä kotelon ja anturin välissä. (Ks. Kuva 2) Pidä kompensointireitti puhtaana kaikista tukkivista aineista, kuten maalista, pölystä ja voiteluaineista, asentamalla lähetin niin, että prosessiaine pääsee valumaan pois. 6
7 Pika-aloitusopas Kuva 2. Ylipainelähettimen ilmakompensointi A A. Ilmakompensointi (vertailuilmanpaine) 2.0 Tarkista kotelon kääntämistarve Johtimien asennuksen ja lisävarusteena toimitettavan nestekidenäytön seuraamisen helpottamiseksi kentällä: 1. Löysää kotelon asennon lukitusruuvia. 2. Käännä ensiksi koteloa myötäpäivään haluttuun asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). 3. Kiristä kotelon asennon lukitusruuvi uudelleen. Kuva 3. Kotelon asennon lukitusruuvi A A. Kotelon asennon lukitusruuvi ( 5 /64 tuumaa) 3.0 Aseta yliheitot ja kytkimet 3.1 Ohjelmoinnin esto Kun lähetin on konfiguroitu, haluat ehkä suojata konfigurointitiedot valtuuttamattomilta muutoksilta. Jokaisessa lähettimessä on turvakytkin, joka voidaan asettaa ON-asentoon estämään konfigurointitietojen tahaton tai tarkoituksellinen muuttaminen. Kytkimessä lukee "Security" (Ohjelmoinnin esto). 3.2 Simulointi Simulointikytkintä käytetään yhdessä analogiatulolohkon (AI) kanssa. Kytkimellä simuloidaan painemittausta, ja sitä käytetään AI-lohkon lukitustoimintona. Simulointitoiminnon käyttöönottamiseksi kytkin on siirrettävä ON-asentoon virran kytkemisen jälkeen. Tämä toiminto estää lähetintä jäämästä vahingossa simulointitilaan. 7
8 Pika-aloitusopas Kuva 4. Lähettimen yliheittojen sijainti ROSEMOUNT 3051 PROFIBUS PA OUTPUT LOCAL OPERATOR INTERFACE ELECTRONICS ASSEMBLY P/N USE DISPLAY TO CONFIGURE -USE EXTENDED COVER TO AVOID DAMAGE 4.0 Kytke johdot ja virta Kytke lähettimen johdot seuraavasti: 1. Irrota kotelon kansi riviliitinten puolelta. 2. Kytke virtajohdot riviliittimen kilvessä ilmoitettuihin liittimiin. Virtaliittimet ovat napaisuudesta riippumattomia, joten kummankin johdon voi kytkeä jompaankumpaan liittimeen 3. Varmista kunnollinen maadoitus. On tärkeää, että laitteen kaapelin suojavaippa: lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa yhdistetään seuraavaan suojavaippaan, jos kaapeli reititetään kytkentärasian läpi liitetään hyvään maadoituspisteeseen tehonsyöttöpäästä. 4. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. 5. Asenna johdotukseen tarvittaessa tippamutka. Asenna mutka niin, että sen pohja on alempana kuin suojaputkiliitännät ja lähettimen kotelo. 6. Aseta kotelon kansi takaisin. Kuva 5. Liittimet A B A. Virtaliittimet B. Maaliitin Huomaa: NC -liitin ei ole käytössä. 8
9 Pika-aloitusopas Kuva 6. Johdotus B A C D E F G H I I J A. Maks m (kaapelityypistä riippuen) B. Integroitu tehosovitin ja suodatin C. Päätevastukset D. Virtalähde E. DP/PA-kytkin/linkki F. Päähaara G. DP-verkko H. Viestijohdin I. Sivuhaara J. PROFIBUS PA -laite 4.1 Viestijohtimien maadoitus Viestijohtimia ei saa asentaa samaan suojaputkeen tai kaapelihyllyyn kuin virtakaapeleita eikä lähelle suuritehoisia sähkölaitteita. Maadoitusliittimet ovat elektroniikkakotelon ulkopuolella ja kytkentärasian sisällä. Näitä maaliittimiä käytetään, kun laitteeseen on asennettu transienttisuojatut riviliittimet, tai paikallisten määräysten noudattamiseksi. Seuraava Vaihe 2 antaa lisätietoja kaapelin suojuksen maadoittamisesta. 1. Irrota kotelon kansi, jossa lukee Field Terminals (riviliittimet). 2. Yhdistä johdinpari ja maadoita, kuten Kuva 7 osoittaa. Kaapelin suojus: Lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa. Yhdistää koko matkalta. Liitetään hyvään maadoituspisteeseen tehonsyöttöpäästä. 9
10 Pika-aloitusopas Kuva 7. Johdotus A B C DP D E A A. Minimoi etäisyys B. Lyhennä ja eristä suojavaippa C. Maadoitus transienttisuojausta varten D. Kytke suojavaippa takaisin tehonsyötön maaliitäntään E. Eristä suojavaippa 3. Asenna kotelon kansi takaisin. Kantta on suositeltavaa kiristää, kunnes sen ja kotelon välillä ei ole lainkaan rakoa. 4. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. Jännitelähde Tasajännitelähteestä ei saa tulla yli 2 % kohinaa. Lähetin vaatii toimiakseen 9 32 V DC:n jännitteen riviliittimissä. Tehosovitin DP/PA-kytkin/linkki sisältää usein kiinteän tehosovittimen. Maadoitus Lähettimissä on 500 V AC rms:n sähköinen eristys. Viestijohtimia ei voi maadoittaa. Suojajohdon maadoitus Suojajohdon maadoitukseen tarvitaan yleensä yksi maadoituspiste, jotta ei syntyisi maasilmukkaa. Maadoituspiste on tavallisesti jännitelähteessä. 5.0 Peruskonfigurointi 5.1 Konfigurointitehtävät Lähetin voidaan konfiguroida joko paikallisella näppäimistöllä (LOI), optiokoodi M4, tai luokan 2 masterilla (DD- tai DTM -pohjaisella). PROFIBUS PA -painelähettimen kaksi peruskonfigurointitehtävää ovat: 1. Määritä osoite. 2. Konfiguroi insinööriyksiköt (skaalaus). 10
11 Pika-aloitusopas Huomautus Rosemount 3051 Profibus Profile laitteet tulevat tehtaalta tunnistenumeron mukautustilaan asetettuina. Tässä tilassa lähetin voi viestiä minkä tahansa Profibus-ohjausisännän kanssa joko isäntään ladatun geneerisen Profile GSD:n (9700) tai Rosemount kohtaisen GSD:n (4444) avulla; siksi lähettimen tunnistenumeroa ei tarvitse vaihtaa käyttöönotettaessa. 5.2 Määritä osoite Rosemount painelähettimen tilapäinen osoite toimitushetkellä on 126. Tämä täytyy muuttaa arvoksi, joka on väliltä 0 ja 125, jotta tiedonsiirto isännän kanssa onnistuu. Yleensä osoitteet 0 2 varataan mastereille tai kytkimille, minkä vuoksi lähettimen osoitteeksi suositellaan arvoa Osoite voidaan asettaa: paikallisella näppäimistöllä ks. Taulukko 2 ja Kuva 8 luokan 2 masterilla ks. luokan 2 masterin käsikirjasta osoitteen asetusohjeet 5.3 Konfiguroi insinööriyksiköt Ellei toisin ole pyydetty, Rosemount painelähetin toimitetaan seuraavilla asetuksilla: Mittaustila: paine Insinööriyksiköt: tuumaa H 2 O Skaalaus: ei lainkaan Insinööriyksiköt pitää vahvistaa tai konfiguroida ennen asennusta. Yksiköt voidaan konfiguroida paine-, virtaus- tai pintamittaukseen. Mittaustyyppi, yksiköt, skaalaus ja pienen virtauksen leikkuri (mikäli käytössä) voidaan asettaa: paikallisella näppäimistöllä ks. Taulukko 2 ja Kuva 8 Luokan 2 masterilla ks. Taulukko 3, parametrien konfigurointi 5.4 Konfigurointityökalut Paikallinen näppäimistö (LOI) Tilattua paikallista näppäimistöä voidaan käyttää laitteen käyttöönotossa. Paikallinen näppäimistö aktivoidaan painamalla jompaakumpaa lähettimen yläkilven alla olevaa konfigurointinäppäintä. Ks. Taulukko 2 ja Kuva 8, joista ilmenevät käyttö- ja valikkotiedot. Huomautus Näppäimien pitää kytkeytyä kunnolla: liikevara on 10 mm. 11

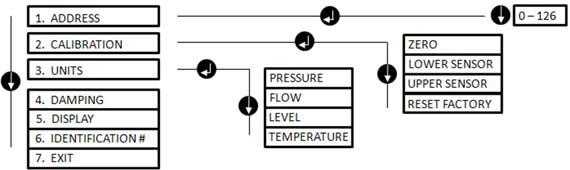

12 Pika-aloitusopas Taulukko 2. Paikallisten näppäinten toiminta Näppäin Toimenpide Navigointi Merkin syöttö Tallennetaanko? Vieritys Siirtyy valikkoluokkia alas Muuttaa merkin arvoa (1) Vaihtaa tallennuksen ja peruutuksen välillä Syöttö Valitsee valikkoluokan Syöttää merkin ja etenee Tallentaa 1. Merkit vilkkuvat, kun niitä voi muuttaa. Kuva 8. Paikallisen näppäimistön valikko 1. OSOITE KALIBROINTI 3. YKSIKÖT 4. VAIMENNUS 5. NÄYTTÖ 6. TUNNISTENRO 7. POISTU PAINE VIRTAUS PINTA LÄMPÖTILA NOLLA ALA-ANTURI YLÄANTURI TEHDASASETUKSET 5.5 Luokan 2 master Rosemount 3051:n Profibus DD- ja DTM-tiedostot saa osoitteesta EmersonProcess.com/Rosemount tai paikalliselta myyntiedustajalta. Ks. Taulukko 3, josta ilmenevät lähettimen konfigurointivaiheet paineenmittausta varten. Ks. Rosemount 3051:n viitekäsikirjasta virtaus- tai pintakonfiguroinnin ohjeet. Taulukko 3. Painekonfigurointi luokan 2 masterin avulla Vaiheet Toimenpiteet Aseta lohkot pois käytöstä (Out of Aseta siirtolohkot pois käytöstä (Out of Service) Service) Aseta analogiatulolohko pois käytöstä (Out of Service) Valitse mittaustyyppi Aseta ensisijaisen arvon (PV) tyypiksi Paine Valitse yksiköt Aseta insinööriyksiköt - Ensi- ja toissijaisten yksikköjen täytyy vastata toisiaan Syötä skaalaus Aseta siirtolohkon tulon skaalausasteikoksi Aseta siirtolohkon lähdön skaalausasteikoksi Aseta analogiatulolohkon PV-asteikoksi Aseta analogiatulolohkon lähdön asteikoksi Aseta analogiatulolohkon linearisointi pois käytöstä (none) Aseta lohkot Auto-tilaan Aseta siirtolohko Auto-tilaan Aseta analogiatulolohko Auto-tilaan 12
13 Pika-aloitusopas Isännän integrointi Ohjausisäntä (luokka 1) Rosemount laite käyttää Profile spesifikaation ja NE 107:n suosittelemaa condensed status -tilatietoa. Käsikirja osoittaa condensed status -tavun määritystiedot. Ohjausisäntään täytyy ladata oikea GSD-tiedosto Rosemount 3051:n oma (rmt4444.gsd) tai Profile 3.02:n geneerinen (pa gsd). Nämä tiedostot ovat osoitteessa EmersonProcess.com/Rosemount tai Profibus.com. Konfigurointi-isäntä (luokka 2) Konfigurointi-isäntään täytyy asentaa oikea DD- tai DTM-tiedosto. Nämä tiedostot ovat osoitteessa EmersonProcess.com/Rosemount. 6.0 Alueen ja nollan asettelu Laitteet kalibroidaan tehtaalla. Asennuksen jälkeen on suositeltavaa suorittaa anturin nollaus, jotta eliminoidaan asennusasennosta tai staattisesta paineesta aiheutuvat virheet. Nollaus: paikallisella näppäimistöllä ks. Taulukko 2 ja Kuva 8 Luokan 2 masterilla ks. Nollaus luokan 2 masterilla, parametrien asetukset 6.1 Nollaus luokan 2 masterilla 1. Aseta siirtolohko Out of Service (OOS) (ei käytössä) -tilaan. 2. Syötä nollapaine laitteeseen ja anna sen vakautua. 3. Avaa Device Menu (laitevalikko) > Device Calibration (laitekalibrointi) ja aseta Lower Calibration Point (alempi kalibrointipiste) arvoon Aseta siirtolohko AUTO-tilaan. 13
14 Pika-aloitusopas 7.0 Tuotehyväksynnät Versio EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus on pika-aloitusoppaan lopussa. EY:n vaatimustenmukaisuusvakuutuksen viimeisin versio on osoitteessa EmersonProcess.com/Rosemount. 7.2 Normaalin käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta USA:n liittovaltion työsuojeluhallinnon (OSHA) akkreditoiman, virallisesti hyväksytyn testilaboratorion (NRTL) perusvaatimukset. 7.3 Pohjois-Amerikka E5 USA Räjähdyspaineen (XP) ja pölysytytyksen (DIP) kestävä Todistus: 0T2H0.AE Standardit: FM Class , FM Class , FM Class , ANSI/NEMA Merkinnät: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III; T5( 50 C T a +85 C); tehtaalla suljettu; tyyppi 4X I5 USA Luonnostaan vaaraton (IS) ja kipinöimätön (NI) Todistus: 1Q4A4.AX Standardit: FM Class , FM Class , FM Class , FM Class Merkinnät: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; Class III; DIV 1 Rosemountin piirustuksen mukaan kytkettynä; NI CL 1, DIV 2, GP A, B, C, D; T4( 50 C T a +70 C) [HART], T5( 50 C T a +40 C) [HART]; T4( 50 C T a +60 C) [Fieldbus/PROFIBUS]; tyyppi 4x Turvallisen käytön erityisehdot (X): 1. Rosemount lähettimen kotelo sisältää alumiinia ja muodostaa iskuista ja hankauksesta aiheutuvan sytytysvaaran. Asennuksen ja käytön aikana on estettävä altistuminen iskuille ja hankaukselle. 2. Rosemount lähetin, jossa on transienttisuojattu riviliitin (optiokoodi T1), ei läpäise 500 Vrms:n eristystestiä, mikä täytyy ottaa huomioon asennuksen aikana. IE USA FISCO Todistus: 1Q4A4.AX Standardit: FM Class , FM Class , FM Class , FM Class Merkinnät: IS CL I, DIV 1, GP A, B, C, D Rosemountin piirustuksen mukaan asennettuna ( 50 C T a +60 C); tyyppi 4x Turvallisen käytön erityisehdot (X): 1. Rosemount lähettimen kotelo sisältää alumiinia ja muodostaa iskuista ja hankauksesta aiheutuvan sytytysvaaran. Asennuksen ja käytön aikana on estettävä altistuminen iskuille ja hankaukselle. 2. Rosemount lähetin, jossa on transienttisuojattu riviliitin (optiokoodi T1), ei läpäise 500 Vrms:n eristystestiä, mikä täytyy ottaa huomioon asennuksen aikana. 14
15 Pika-aloitusopas C6 Kanada Räjähdyspaineen kestävä, pölysytytyksen kestävä, luonnostaan vaaraton ja kipinöimätön Todistus: Standardit: ANSI/ISA , CSA Std. C22.2 Nro 30 -M1986, CSA Std. C22.2 Nro 142-M1987, CSA Std. C22.2. Nro , CSA Std. C22.2 Nro M1987 Merkinnät: Räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D; sopiva: luokka I, alue 1, ryhmä IIB+H2, T5; pölysytytyksen kestävä: luokka II, alaluokka 1, ryhmät E, F, G; luokka III, alaluokka 1; luonnostaan vaaraton: luokka I, alaluokka 1, ryhmät A, B, C, D, kun asennettu Rosemountin piirustuksen mukaisesti, lämpötilakoodi T3C; sopiva: luokka I, alue 0; luokka I, alaluokka 2, ryhmät A, B, C ja D, T5; sopiva: luokka I, alue 2, ryhmä IIC; tyyppi 4X; suljettu tehtaalla; yksinkertainen tiivistys (katso piirustus ) E6 Kanada Räjähdyspaineen ja pölysytytyksen kestävä ja alaluokka 2 Todistus: Standardit: ANSI/ISA , CSA Std. C22.2 Nro 30 -M1986, CSA Std. C22.2 Nro 142-M1987, CSA Std. C22.2 Nro M1987 Merkinnät: Räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D; sopiva: luokka I, alue 1, ryhmä IIB+H2, T5; pölysytytyksen kestävä: luokka II ja luokka III, alaluokka 1, ryhmät E, F ja G; luokka I, alaluokka 2, ryhmät A, B, C ja D; sopiva: luokka I, alue 2, ryhmä IIC; tyyppi 4X; suljettu tehtaalla; yksinkertainen tiivistys (katso piirustus ) 7.4 Eurooppa E8 ATEX Räjähdyspaineen ja pölysytytyksen kestävä Todistus: KEMA00ATEX2013X; Baseefa11ATEX0275X Standardit: EN : A11:2013, EN :2007, EN :2007, EN :2009 Merkinnät: II 1/2 G Ex d IIC T6/T5 Ga/Gb, T6( 50 C T a +65 C), T5( 50 C T a +80 C) II 1 D Ex ta IIIC T95 C T C Da ( 20 C T a +85 C) Taulukko 4. Prosessilämpötila Lämpötilaluokka Prosessilämpötila T6-50 C +65 C T5-50 C +80 C Turvallisen käytön erityisehdot (X): 1. Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvoon vaikuttavat ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 2. Tietoja räjähdyspaineen kestävien liitosten mitoista saat valmistajalta. 3. Joidenkin laitteistojen nimikilvet on varustettu lyhennetyillä merkinnöillä. Katso todistuksesta kattavat laitemerkinnät. 15
16 Pika-aloitusopas I1 ATEX Luonnostaan vaarattomuus ja pöly Todistus: BAS97ATEX1089X; Baseefa11ATEX0275X Standardit: EN :2012, EN :2012, EN :2009 Merkinnät: HART: II 1 G Ex ia IIC Ga T4( 60 C T a +60 C) Fieldbus/PROFIBUS: II 1 G Ex ia IIC Ga T4( 60 C T a +60 C) PÖLY: II 1 D Ex ta IIIC T95 C T C Da ( 20 C T a +85 C) Taulukko 5. Tuloparametrit Parametri HART Fieldbus/PROFIBUS Jännite U i 30 V 30 V Virta I i 200 ma 300 ma Teho P i 0,9 W 1,3 W Kapasitanssi C i 0,012 μf 0 μf Induktanssi L i 0 mh 0 mh Turvallisen käytön erityisehdot (X): 1. Laitteisto ei kestä standardin EN :2012 kohdan edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo kuitenkin sijaitsee alueella 0, se on suojattava iskuilta ja hankaumilta. 3. Joidenkin laitteistojen nimikilvet on varustettu lyhennetyillä merkinnöillä. Katso todistuksesta kattavat laitemerkinnät. IA ATEX FISCO Todistus: BAS 98ATEX1355X Standardit: EN :2012, EN :2009 Merkinnät: II 1 G Ex ia IIC T4 Ga ( 60 C T a +60 C) Taulukko 6. Tuloparametrit Parametri Jännite U i Virta I i Teho P i Kapasitanssi C i Induktanssi L i FISCO 17,5 V 380 ma 5,32 W <5 nf <10 μh Turvallisen käytön erityisehdot (X): 1. Laitteisto ei kestä standardin EN :2012 kohdan edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo kuitenkin sijaitsee alueella 0, se on suojattava iskuilta ja hankaumilta. 16
17 Pika-aloitusopas N1 ATEX Tyyppi n and pöly Todistus: BAS00ATEX3105X; Baseefa11ATEX0275X Standardit: EN :2012, EN :2010, EN :2009 Merkinnät: II 3 G Ex na IIC T5 Gc ( 40 C T a +70 C); II 1 D Ex ta IIIC T95 C T C Da ( 20 C T a +85 C) Turvallisen käytön erityisehdot (X): 1. Laitteisto ei kestä standardin EN lausekkeen vaatimaa 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Joidenkin laitteistojen nimikilvet on varustettu lyhennetyillä merkinnöillä. Katso todistuksesta kattavat laitemerkinnät. 7.5 Muut maat E7 IECEx Räjähdyspaineen kestävä ja pöly Todistus: IECEx KEM X; IECEx BAS X Standardit: IEC :2011, IEC : , IEC :2006, IEC :2008 Merkinnät: Ex d IIC T6/T5 Ga/Gb, T6( 50 C T a +65 C), T5( 50 C T a +80 C); Ex ta IIIC T95 C T C Da ( 20 C T a +85 C) Taulukko 7. Prosessilämpötila Lämpötilaluokka Prosessilämpötila T6-50 C +65 C T5-50 C +80 C Turvallisen käytön erityisehdot (X): 1. Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvoon vaikuttavat ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 2. Tietoja räjähdyspaineen kestävien liitosten mitoista saa valmistajalta. 3. Joidenkin laitteistojen nimikilvet on varustettu lyhennetyillä merkinnöillä. Katso todistuksesta kattavat laitemerkinnät. I7 IECEx Luonnostaan vaaraton Todistus: IECEx BAS X Standardit: IEC :2011, IEC :2011 Merkinnät: HART: Ex ia IIC T5/T4 Ga, T5( 60 C T a +40 C), T4( 60 C T a +70 C) Fieldbus/PROFIBUS: Ex ia IIC T4( 60 C T a +60 C) Taulukko 8. Tuloparametrit Parametri HART Fieldbus/PROFIBUS Jännite U i 30 V 30 V Virta I i 200 ma 300 ma Teho P i 0,9 W 1,3 W Kapasitanssi C i 0,012 μf 0 μf Induktanssi L i 0 mh 0 mh 17
18 Pika-aloitusopas Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu lisävarusteena saatava 90 V:n transienttivaimennin, se ei kestä standardin IEC kohdan edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo kuitenkin sijaitsee alueella 0, se on suojattava iskuilta ja hankaumilta. IECEx Kaivostoiminta (Special A0259) Todistus: IECEx TSA X Standardit: IEC :2011, IEC :2011 Merkinnät: Ex ia I Ma ( 60 C T a +70 C) Taulukko 9. Tuloparametrit Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu lisävarusteena saatava 90 V:n transienttivaimennin, se ei kestä standardin IEC edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Turvallisen käytön ehtona on, että yllä olevat parametrit otetaan huomioon asennuksen aikana. 3. Valmistuksen ehtona on, että luokan I sovelluksissa käytetään vain laitteistoja, joiden kotelo, kannet ja anturimoduulin kotelo ovat ruostumatonta terästä. N7 IECEx Tyyppi n Todistus: IECEx BAS X Standardit: IEC :2011, IEC :2010 Merkinnät: Ex na IIC T5 Gc ( 40 C T a +70 C) Turvallisen käytön erityisehdot (X): 1. Laitteisto ei kestä IEC :n edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 7.6 Brasilia Parametri HART Fieldbus/PROFIBUS FISCO Jännite U i 30 V 30 V 17,5 V Virta I i 200 ma 300 ma 380 ma Teho P i 0,9 W 1,3 W 5,32 W Kapasitanssi C i 0,012 μf 0 μf <5 nf Induktanssi L i 0 mh 0 mh <10 μh E2 INMETRO Räjähdyspaineen kestävä Todistus: UL-BR X Standardit: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC : Errata 1:2008 Merkinnät: Ex d IIC T6/T5 Ga/Gb, T6( 50 C T a +65 C), T5( 50 C T a +80 C) Turvallisen käytön erityisehdot (X): 1. Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvoon vaikuttavat ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 18
19 Pika-aloitusopas 2. Korjauksia tehtäessä lisätietoja räjähdyspaineen kestävien liitosten mitoista saa valmistajalta. 3. Kotelon ympärille käärityn etiketin kapasitanssi, 1,6 nf, ylittää ABNT NBR IEC :n taulukossa 9 olevan rajan. Käyttäjän on todettava sopivuus tiettyyn sovellukseen. I2 INMETRO Luonnostaan vaaraton Todistus: UL-BR X Standardit: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Merkinnät: HART: Ex ia IIC T5/T4 Ga, T5( 60 C T a +40 C), T4( 60 C T a +70 C) Fieldbus/PROFIBUS: Ex ia IIC T4 Ga ( 60 C T a +60 C) Taulukko 10. Tuloparametrit Parametri HART Fieldbus/PROFIBUS Jännite U i 30 V 30 V Virta I i 200 ma 300 ma Teho P i 0,9 W 1,3 W Kapasitanssi C i 0,012 μf 0 μf Induktanssi L i 0 mh 0 mh Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu lisävarusteena saatava 90 V:n transienttivaimennin, se ei kestä standardin ABNT NBR IRC edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo kuitenkin sijaitsee alueella 0, se on suojattava iskuilta ja hankaumilta. IB INMETRO FISCO Todistus: UL-BR X Standardit: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Merkinnät: Ex ia IIC T4 Ga ( 60 C T a +60 C) Taulukko 11. Tuloparametrit Parametri Jännite U i Virta I i Teho P i Kapasitanssi C i Induktanssi L i FISCO 17,5 V 380 ma 5,32 W <5 nf <10 μh Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu lisävarusteena saatava 90 V:n transienttivaimennin, se ei kestä standardin ABNT NBR IRC edellyttämää 500 V:n eristystestiä. Tämä on otettava huomioon laitetta asennettaessa. 2. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo kuitenkin sijaitsee alueella 0, se on suojattava iskuilta ja hankaumilta. 19
20 Pika-aloitusopas 7.7 Kiina E3 Kiina Räjähdyspaineen kestävä Todistus: GYJ X; GYJ X [virtausmittarit] Standardit: GB ; GB , GB , GB Merkinnät: Ex d IIC T6/T5 Ga/Gb, T6(-50 C Ta +65 C), T5(-50 C Ta +80 C) Turvallisen käytön erityisehdot (X): 1. Ympäristölämpötilan ja lämpötilaluokan suhde on seuraavanlainen: T a Lämpötilaluokka -50 C T a +80 C T5-50 C T a +65 C T6 tulenarkaa pölyä sisältävässä ympäristössä käytettäessä saa ympäristön enimmäislämpötila olla 80 C. 2. Kotelon maaliitäntä tulee liittää luotettavasti. 3. Vaaralliseen paikkaan asennettaessa tulee käyttää kaapeliläpivientiä, jolle ilmoitettu laitos on antanut luokituksen Ex d IIC standardien GB ja GB mukaan. Tulenaran pölyn läheisyydessä tulee käyttää kaapeliläpivientejä, joiden tiiviysluokka on vähintään IP Noudata varoitusta "Pidä kireänä piirin ollessa jännitteellisenä". 5. Käyttäjät eivät saa vaihtaa laitteen sisäosia. 6. Tämän tuotteen asennuksessa, käytössä ja huollossa on noudatettava seuraavia standardeja: GB , GB , GB , GB , GB , GB I3 Kiina Luonnostaan vaaraton Todistus GYJ X; GYJ X [virtausmittarit] Standardit: GB , GB , GB , GB Merkinnät: Ex ia IIC Ga T4/T5 Turvallisen käytön erityisehdot (X): 1. Symbolilla "X" viitataan käytön erityisehtoihin: a. Jos lisävarusteena saatava 90 V:n transienttivaimennin on asennettu, laite ei kestä 500 V:n eristystestiä yhden minuutin ajan. Tämä on otettava huomioon laitetta asennettaessa. b. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo kuitenkin sijaitsee alueella 0, se on suojattava iskuilta ja hankaumilta. 2. T-koodin ja ympäristölämpötila-alueen välinen suhde on: Malli T-koodi Lämpötila-alue HART T5-60 C T a +40 C HART T4-60 C T a +70 C Kenttäväylä/PROFIBUS/FISCO T4-60 C T a +60 C 20
21 Pika-aloitusopas 3. Luonnostaan vaarattomat parametrit: Huomautus 1: FISCO-parametrit koskevat ryhmiä IIC ja IIB. Huomautus 2: [virtausmittarit] 644-lämpötilalähetintä tulee käyttää Ex-hyväksynnällä varustettujen liitännäislaitteiden kanssa, jotta järjestelmä sopii käytettäväksi räjähdysvaarallisissa tiloissa. Johdotuksen ja liittimien on täytettävä sekä Rosemount 644:n että siihen liittyvien laitteiden käyttöohjekirjan vaatimukset. Rosemount 644:n ja siihen liittyvien laitteiden välisten kaapelien tulee olla suojattuja kaapeleita (kaapeleissa on oltava eristävä suojavaippa). Suojakaapeli on maadoitettava turvallisesti vaarattomaan paikkaan. 4. Lähettimet täyttävät FISCO-kenttälaitteiden vaatimukset, jotka on määritetty standardissa IEC :2008 FISCO-parametrit tämän tuotteen liittämiseksi luonnostaan vaarattomaan piiriin FISCO-mallin mukaisesti ovat samat kuin yllä. 5. Tuotetta on käytettävä Ex-hyväksynnällä varustettujen liitännäislaitteiden kanssa, jotta järjestelmä sopii käytettäväksi räjähdysvaarallisissa tiloissa. Johdotuksen ja liittimien on täytettävä tuotteen ja siihen liittyvien laitteiden käyttöohjekirjan vaatimukset. 6. Tuotteen ja siihen liittyvien laitteiden välisten kaapelien tulee olla suojattuja kaapeleita (kaapeleissa on oltava eristetty suojavaippa). Suojakaapeli on maadoitettava turvallisesti vaarattomaan paikkaan. 7. Käyttäjät eivät saa vaihtaa laitteen sisäosia, vaan heidän tulee selvittää ongelma yhdessä valmistajan kanssa, jotta tuote ei vaurioidu. 8. Tämän tuotteen asennuksessa, käytössä ja huollossa on noudatettava seuraavia standardeja: GB , GB , GB , GB , GB , GB N3 Kiina Tyyppi n Todistus: GYJ X Standardit: GB , GB Merkinnät: Ex na nl IIC T5 Gc ( 40 C T a +70 C) Turvallisen käytön erityisehto (X): 1. Symboli X merkitsee käytön erityisehtoa: laitteisto ei kestä minuutin pituista 500 V:n maadoitustestiä. Tämä tulee ottaa huomioon asennuksessa. 7.8 Japani E4 Parametri HART Fieldbus/PROFIBUS FISCO Jännite U i 30 V 30 V 17,5 V Virta I i 200 ma 300 ma 380 ma Teho P i 0,9 W 1,3 W 5,32 W Kapasitanssi C i 0,012 μf 0 μf <5 nf Induktanssi L i 0 mh 0 mh <10 μh Japani Räjähdyspaineen kestävä Todistus: TC20577, TC20578, TC20583, TC20584 [HART]; TC20579, TC20580, TC20581, TC20582 [Fieldbus] Merkinnät: Ex d IIC T5 21
22 Pika-aloitusopas 7.9 EAC-tulliliiton tekniset määräykset 22 EM EAC Räjähdyspaineen kestävä Todistus: RU C-US.GB05.B Merkinnät: Ga/Gb Ex d IIC T5/T6 X, T5( 60 C T a +80 C), T6( 60 C T a +65 C) Turvallisen käytön erityisehto (X): 1. Katso erityisehdot todistuksesta. IM EAC Luonnostaan vaaraton Todistus: RU C-US.GB05.B Merkinnät: HART: 0Ex ia IIC T4/T5 Ga X, T4( 60 C T a +70 C), T5( 60 C T a +40 C) Fieldbus/PROFIBUS: 0Ex ia IIC T4 Ga X ( 60 C T a +60 C) Turvallisen käytön erityisehto (X): 1. Katso erityisehdot todistuksesta Yhdistelmät K2 E2:n ja I2:n yhdistelmä K5 E5:n ja I5:n yhdistelmä K6 C6:n, E8:n ja I1:n yhdistelmä K7 E7:n, I7:n ja N7:n yhdistelmä K8 E8:n, I1:n ja N1:n yhdistelmä KB E5:n, I5:n ja C6:n yhdistelmä KD E8:n, I1:n, E5:n, I5:n ja C6:n yhdistelmä KM EM:n ja IM:n yhdistelmä 7.11 Läpiviennin tulpat ja sovittimet IECEx Räjähdyspaineen kestävä ja tehostettu turvallisuus Todistus: IECEx FMG X Standardit: IEC :2011, IEC :2007, IEC : Merkinnät: Ex de IIC Gb ATEX Räjähdyspaineen kestävä ja tehostettu turvallisuus Todistus: FM13ATEX0076X Standardit: EN :2012, EN :2007, IEC :2007 Merkinnät: II 2 G Ex de IIC Gb Taulukko 12. Läpiviennin tulpan kierrekoot Kierre M20 1,5 Tunnistusmerkki M20 1 /2 14 NPT 1 /2 NPT Taulukko 13. Kierresovittimen kierrekoot Uroskierre M20 1,5 6H Tunnistusmerkki M20 1 /2 14 NPT 1 /2 14 NPT 3 /4 14 NPT 3 /4 14 NPT Naaraskierre M20 1,5 6H Tunnistusmerkki M20 1 /2 14 NPT 1 /2 14 NPT G 1 /2 G 1 /2
23 Pika-aloitusopas Turvallisen käytön erityisehdot (X): 1. Jos kierresovitinta tai sulkutulppaa käytetään sellaisen kotelon kanssa, jonka tehostettu suojaus on tyyppiä e, läpiviennin kierre täytyy tiivistää niin, että kotelon tiiviysluokka (IP) säilyy ennallaan. 2. Sovittimen kanssa ei käytetä sulkutulppaa. 3. Sulkutulpan ja kierresovittimen kierretyypin tulee olla joko millimetrimitoitettu tai NPT. G 1 /2-kierretyypit ovat hyväksyttäviä vain jo olemassa olevissa (aiemmissa) asennuksissa Muut sertifioinnit SBS American Bureau of Shippingin (ABS) tyyppihyväksyntä Todistus: 09-HS446883A-5-PDA Käyttötarkoitus: Meriteollisuus- ja offshore-sovellukset nesteen, kaasun ja höyryn mittari- tai absoluuttipaineen mittaus. SBV Bureau Veritasin (BV) tyyppihyväksyntä Todistus: BV-säännöt: Bureau Veritasin säännöt teräsalusten luokitukseen Vaatimukset: Bureau Veritasin säännöt teräsalusten luokitukseen Sovellus: luokkamerkinnät: AUT-UMS, AUT-CCS, AUT-PORT ja AUT-IMS; painelähetintyyppiä 3051 ei voi asentaa dieselmoottoreihin SDN Det Norske Veritasin (DNV) tyyppihyväksyntä Todistus: TAA000004F Käyttötarkoitus: DNV GL:n säännöt laivojen ja offshore-yksikköjen luokitukseen Sovellus: Tilaluokat Lämpötila Kosteus Tärinä EMC Kotelo D B A B D SLL C5 Lloyds Registerin (LR) tyyppihyväksyntä Todistus: 11/60002 Sovellus: Ympäristöluokat ENV1, ENV2, ENV3 ja ENV5 Vaaitusmittaukset Kanadalainen tarkkuushyväksyntä Todistus: AG-0226; AG-0454; AG
24 Pika-aloitusopas Kuva 9. Rosemount 3051 Vaatimustenmukaisuusvakuutus 24
25 Pika-aloitusopas 25
26 Pika-aloitusopas 26
27 Pika-aloitusopas 27
28 Pika-aloitusopas EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1017 versio X Me, Rosemount, Inc Market Boulevard Chanhassen, MN Yhdysvallat vakuutamme täysin omalla vastuullamme, että tuote, jonka valmistaja on Rosemount, Inc Market Boulevard Chanhassen, MN YHDYSVALLAT Rosemount painelähetin ja jota tämä vakuutus koskee, on Euroopan Unionin direktiivien säädösten mukainen, mukaan lukien oheisesta liitteestä ilmenevät uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan Unionin ilmoitetun laitoksen antamaan todistukseen oheisen liitteen mukaisesti. Laatujohtaja (asema) Kelly Klein (nimi) 19 huhtikuuta 2016 (myöntämispäivä) Sivu 1 / 4 RMD1017_fin.doc 28
29 Pika-aloitusopas EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1017 versio X EMC-direktiivi (2004/108/EY) Tämä direktiivi on voimassa 19. huhtikuuta 2016 asti EMC-direktiivi (2014/30/EU) Tämä direktiivi on voimassa 20. huhtikuuta 2016 lähtien Yhtenäistetyt standardit: EN :2013, EN :2013 PED-direktiivi (97/23/EY) Tämä direktiivi on voimassa 18. heinäkuuta 2016 asti PED-direktiivi (2014/68/EU) Tämä direktiivi on voimassa 19. heinäkuuta 2016 lähtien Rosemount 3051CA4; 3051CD2, 3, 4, 5; 3051HD2, 3, 4, 5 (myös P9-optiolla) QS-tarkastustodistus EY-todistusnro CE-HOU-DNV H-moduulin yhdenmukaisuusarviointi Muut käytetyt standardit: ANSI/ISA :2004 Kaikki muut Rosemount painelähettimet Hyvä konepajakäytäntö Lähettimen lisävarusteet: painevälitin, prosessilaippa tai asennusventtiili Hyvä konepajakäytäntö Rosemount 3051CFx DP -virtausmittarit Ks. DSI 1000:n vaatimustenmukaisuusvakuutus Sivu 2 / 4 RMD1017_fin.doc 29
30 Pika-aloitusopas EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1017 versio X ATEX-direktiivi (94/9/EY) Tämä direktiivi on voimassa 19. huhtikuuta 2016 asti ATEX-direktiivi (2014/34/EU) Tämä direktiivi on voimassa 20. huhtikuuta 2016 lähtien BAS97ATEX1089X - luonnostaan vaarattomuus Laiteryhmä II, luokka 1 G Ex ia IIC T5/T4 Ga Käytetyt yhtenäistetyt standardit: EN :2012, EN :2012 BAS00ATEX3105X tyyppi n ja todistus Laiteryhmä II, luokka 3 G Ex na IIC T5 Gc Käytetyt yhtenäistetyt standardit: EN :2012, EN :2010 Baseefa11ATEX0275X - pölytodistus Laiteryhmä II luokka 1 D Ex ta IIIC T95 C T C Da Käytetyt yhtenäistetyt standardit: EN :2012, EN :2009 KEMA00ATEX2013X räjähdyspaineen kestävyystodistus Laiteryhmä II, Luokka 1/2 G Ex d IIC T6/T5 Ga/Gb Käytetyt yhtenäistetyt standardit: EN :2012, EN :2007, EN :2007 Sivu 3 / 4 RMD1017_fin.doc 30
31 Pika-aloitusopas EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1017 versio X Painelaitedirektiivin ilmoitettu laitos Det Norske Veritas (DNV) [Ilmoitetun laitoksen numero: 0575] Veritasveien 1, N-1322 Hovik, Norja ATEX ilmoitetut laitokset DEKRA [Ilmoitetun laitoksen numero: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Alankomaat Postbank SGS Baseefa Limited [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia ATEX ilmoitettu laitos laadunvarmistusta varten SGS Baseefa Limited [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia Sivu 4 / 4 RMD1017_fin.doc 31
32 Pika-aloitusopas China RoHS Rosemount 3051 List of Rosemount 3051 Parts with China RoHS Concentration above MCVs / Hazardous Substances Part Name Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent Chromium (Cr +6) Polybrominated biphenyls (PBB) Polybrominated diphenyl ethers (PBDE) Electronics Assembly X O O O O O Housing Assembly X O O X O O Sensor Assembly X O O X O O SJ/T11364 This table is proposed in accordance with the provision of SJ/T O: GB/T O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T X: GB/T X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T
33 Pika-aloitusopas 33
34 * * Pika-aloitusopas , versio EC Maailman pääkonttori Emerson Process Management 6021 Innovation Blvd. Shakopee, MN 55379, USA tai Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Pohjois-Amerikan aluekonttori Emerson Process Management 8200 Market Blvd. Chanhassen, MN 55317, USA tai RMT-NA.RCCRFQ@Emerson.com Latinalaisen Amerikan aluekonttori Emerson Process Management 1300 Concord Terrace, Suite 400 Sunrise, FL 33323, USA RFQ.RMD-RCC@EmersonProcess.com Euroopan aluekonttori Emerson Process Management Europe GmbH Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Sveitsi +41 (0) (0) RFQ.RMD-RCC@EmersonProcess.com Tyynenmeren Aasian aluekonttori Emerson Process Management Asia Pacific Pte Ltd 1 Pandan Crescent Singapore Enquiries@AP.EmersonProcess.com Lähi-idän ja Afrikan aluekonttori Emerson Process Management Emerson FZE P.O. Box 17033, Jebel Ali Free Zone - South 2 Dubai, Yhdistyneet arabiemiirikunnat RFQ.RMTMEA@Emerson.com Linkedin.com/company/Emerson-Process-Management Twitter.com/Rosemount_News Facebook.com/Rosemount Youtube.com/user/RosemountMeasurement Google.com/+RosemountMeasurement Tavalliset myyntiehdot löytyvät sivulta Emerson-logo on Emerson Electric Co:n tavara- ja palvelumerkki. Rosemount ja Rosemount-logotyyppi ovat Emerson Process Managementin tavaramerkkejä. PROFIBUS on PROFINET Internationalin (PI) rekisteröity tavaramerkki. DTM on FDT Groupin tavaramerkki. FOUNDATION Fieldbus on FieldComm Groupin tavaramerkki. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta Emerson Process Management. Kaikki oikeudet pidätetään.
