1 Asbesti- ja haitta-ainekartoitus Jokirannan koulu, päärakennus Visalantie Ylivieska

2 Jokirannan koulu, päärakennus 2 (24) Kartoituksen tilaaja Ylivieskan kaupunki Leena Löytynoja leena.loytynoja@ylivieska.fi Puh Kartoituskohde Kiinteistön nimi: Jokirannan koulu, päärakennus Kiinteistön osoite: Visalantie 5 Rakennuksen tyyppi: Koulurakennus Kartoitettu osa: Päärakennus ja liikuntasali Valmistumisvuosi: 1969 Kartoitusajankohta Raportin laatija Kiwa Inspecta Jukka Räisänen, asiantuntija, RI Myyntimiehenkuja Oulu Puh Sähköposti: jukka.raisanen@inspecta.com Liitteet Liite 1. Pohjapiirustukset Liite 2. Asbestianalyysi, ASB17734/2018 Liite 3. PAH-analyysi, PAH0562/2018 Liite 4. PCB- ja lyijyanalyysi, PCB/Pb1199/2018 (3 sivua) (3 sivua) (4 sivua) (2 sivua) 2018 Inspecta Oy Inspecta Oy vastaa antamastaan lausunnosta konsulttitoiminnan yleisten sopimusehtojen mukaisesti (KSE 2013). Mitään tämän dokumentin osaa ei saa jäljentää eikä julkaista missään muodossa tai millään tavoin ilman julkaisijan antamaa kirjallista lupaa. Tämä dokumentti ei ole julkisesti saatavilla, vaan se on jaettu vain tämän hankkeen tilaajalle. Dokumentin jakelu hankeryhmän ulkopuolella tapahtuu vain tilaajan toimesta ja vastuulla.

3 Jokirannan koulu, päärakennus 3 (24) Sisällysluettelo 1. Yhteenveto Yleistiedot Tutkimuksen tarkoitus, lähtötiedot ja rajaukset Tutkimusmenetelmät ja raportin laadintaperusteet Asbestikartoitus Asbestipitoiset materiaalit Materiaalit, jotka eivät sisällä asbestia Muut haitalliset materiaalit PAH-yhdisteet Lyijy PCB Sähkö- ja elektroniikkalaitteet Rakenneavaukset Asbesti-inventointi Työskentely- ja viranomaisohjeita Lait, asetukset ja ohjeistukset... 23

4 Jokirannan koulu, päärakennus 4 (24) 1. Yhteenveto Asbestia on yhteensä: Rakenteiden sisällä on asbestipitoisia putkieristeitä ainakin kellarin alapohjarakenteissa. Putkieristeiden määrästä ei ole tietoa. Väestönsuojissa on poikkeusajan hätä IV-koneiden kanavistoissa asbestipitoisia tiivistysmassoja. Väestönsuojan hätä IV-koneiden laippaliitosten tiivisteet voivat sisältää asbestia (4 kpl). Kellarissa on 1 kpl alkuperäisiä peltikuorisia palo-ovia. Lasitiili-ikkunoiden saumalaasti sisältää asbestia. Lasitiili-ikkunoita on noin 1,5 m 2. Muut haitta-aineet: Vanhojen valurautaviemäreiden muhviliitosten lyijytiivisteet ovat lyijyn suhteen vaarallista jätettä. Muita haitta-aineita ei todettu vaarallisen jätteen ylittäviä pitoisuuksia (PAH, lyijy ja PCB). Kohteesta on kartoitettu kaikki tilat ja julkisivut sekä vesikatto. Rakenteiden sisäisiä materiaaleja on selvitetty rakenneavauksin. Asbestipitoisista materiaaleista on esitetty tilakohtaiset määrä-arviot inventointitaulukossa. Tässä raportissa on esitetty asbestin ja muiden haitallisten aineiden (PAH, Pb, PCB) esiintyminen kohteessa. Rakennuttajan tehtävänä on määritellä erikseen kussakin kohteessa tarvittavat asbesti- ja haitta-ainepurkutoimenpiteet. Ennen varsinaisten purku- ja korjaustöiden aloittamista on huomioitava, että kaikki asbestipitoiset materiaalit käsitellään asianmukaisesti asbestityönä ja muita haitta-aineita sisältävät materiaalit käsitellään asianmukaisesti haitta-ainepurkutyönä.

5 Jokirannan koulu, päärakennus 5 (24) 2. Yleistiedot 2.1 Tutkimuksen tarkoitus, lähtötiedot ja rajaukset Tutkimuksen tarkoituksena oli selvittää rakennuksen asbestia ja mahdollisia muita haitta-aineita (Pb, PCB, PAH) sisältävät materiaalit rakennuksen purkutöiden lähtötiedoiksi. Tutkimuskohteena on Jokirannan koulun päärakennus, jossa on osittainen toinen kerros sekä kellarikerros. Lisäksi rakennuksessa on erillinen liikuntasalisiipi. Rakennuksen kantavana runkona on teräsbetoniset pilarit ja palkit sekä betoniset seinä- ja välipohjarakenteet. Rakennuksen vesikattomuotona on tasakatto. Rakennukseen on tehty laaja peruskorjaus vuonna 2007, jolloin tilapinnat, julkisivulevytykset on uusittu ja vesikatolle asennettu uusi pinnoitekerros. Lähtötietoina oli käytettävissä vuoden 2007 peruskorjauksen pohjapiirustukset sekä alkuperäinen yleisleikkaus rakennuksesta. Kohteeseen on tehty vuonna 2006 asbestikartoitus ennen perusparannushankkeen toteutusta. Vuoden 2006 kartoituksessa kohteessa todettuja alkuperäisiä asbestipitoisia materiaaleja on ollut mm. asbestisementtilevyt, finnflex-laatat, musta kiinnitysliima, putkieristeet, seinälaatoitusten kiinnityslaasteja sekä palo-ovia. Asbesti- ja haitta-ainekartoitus suoritettiin näkyviltä osin rakennuksen sisä- ja ulkopuolelta. Kartoituksessa käytiin läpi kaikki rakennuksen tilat. Kartoituksen yhteydessä tehtiin rakenneavauksia rakenteiden sisäisten mahdollisesti haitta-aineita sisältävien materiaalin selvittämistä varten. Rakenneavauksia tehtiin mm. maanvastaisiin alapohja- ja seinärakenteisiin, märkätiloihin ja julkisivurakenteisiin. Alaslaskukattojen yläpuolisia rakenteita selvitettiin aukaisemalla kattoja pistokoeluontoisesti koulun käytäviltä ja aulatiloista. Uusittujen pinnoitteiden alla mahdollisesti olevia vanhoja asbestipitoisia materiaaleja (lähinnä musta liima) tarkasteltiin uusittujen pinnoitteiden alta, käyttäen mahdollisuuksien mukaan apuna vuoden 2006 asbestikartoitusta. Tarkastuspaikat ja rakenneavauspaikat on merkitty liitteenä 1 oleviin pohjapiirustuksiin. 2.2 Tutkimusmenetelmät ja raportin laadintaperusteet Kartoitus perustuu asiakirjatietoihin, aistinvaraisiin havaintoihin, kokemusperäiseen tietoon sekä otettujen materiaalinäytteiden laboratorioanalyyseihin. Rakennusmateriaaleista ja -osista otettiin haittaainenäytteitä analyyseihin seuraavasti: 31 kpl asbestimateriaalinäytettä 7 kpl PAH-materiaalinäytettä 1 kpl Pb/PCB-materiaalinäytettä Materiaalinäytteiden asbesti- ja PAH-sisällöt analysoitiin Kiwalab-laboratoriossa Oulussa. Asbesti- ja PAH-analyysien tulokset on esitetty kokonaisuudessaan tämän raportin liitteenä 2 ja 3 olevissa analyysivastauksissa. Materiaalinäytteiden PCB- ja lyijyanalyysit suoritettiin Eurofins Ahma Oy:n laboratoriossa Rovaniemellä. PCB- ja lyijyanalyysin tulokset on esitetty kokonaisuudessaan tämän raportin liitteenä 4 olevassa analyysivastauksessa. Asbesti- ja haitta-ainekartoituksen kartoitusraportin laadintaperusteet perustuvat lakiin asbestitöistä 684/2017 sekä Valtioneuvoston asetukseen (798/2015) asbestityön turvallisuudesta. Raportti on laadittu ohjeiden RT Asbestikartoitus, tutkimusmenetelmä (julkaistu 11/2016) ja RT Haitta-ainetutkimus, rakennustuotteet ja rakenteet (julkaistu 11/2016) mukaisesti.

6 Jokirannan koulu, päärakennus 6 (24) 3. Asbestikartoitus Tutkituista ja asbestipitoisista materiaaleista on esitetty tulokset ja määräarviot tilakohtaisesti tämän raportin asbesti-inventointitaulukossa luvussa 6. Kunkin asbestipitoisen materiaalin kohdalle on merkitty ko. materiaalin kuntoarvio, sen pölyävyys/vaarallisuus käsiteltäessä/purettaessa sekä toimenpideehdotus materiaalin poistamista varten. Raportin liitteenä 1 oleviin pohjapiirustuksiin on merkitty näytteenottokohdat ja rakenneavauskohdat numeroiduilla nuolilla. Nuolien numeroinnit vastaavat liitteiden 2-4 laboratorioanalyysien materiaalinäytteiden näytenumerointeja. Havaitut haitta-ainepitoiset materiaalit on merkitty pohjapiirustuksiin piirustusmerkinnöin sekä selitetekstein. 3.1 Asbestipitoiset materiaalit Kellarikerroksen väestönsuojien sileäpintaisten pyöreiden IV-kanavien rusehtavat saumamassat sisältävät asbestia (näyte nro 7; kuva 1). Huom! Ensimmäisen kerroksen käytävästä pyöreästä tiheäkierteisestä kanavasta otetussa saumamassanäytteessä (näyte nro 10) sekä toisesta kerroksesta pienryhmähuoneesta pyöreästä harvakierteisestä harmaasta saumamassasta otettu näyte (näyte nro 24) eivät sisällä asbes tia (kuvat 16 ja 17). Rakennuksessa on ainakin väestönsuojan alkuperäisissä poikkeustilan IV-koneiden kanavissa asbestipitoisia tiivistemassoja. Ylemmissä kerroksissa tehtyjen havaintojen ja otettujen näytteiden perusteella, ei muissa IV-kanavistojen liitoksissa esiinny asbestipitoisia tiivistemassoja. Rakennuksessa on kuitenkin paljon IV-kanavistoja alaslaskukattojen alla sekä rakenteissa, joiden asbestipitoisuus voidaan varmistaa tarpeen mukaan lisänäyttein alaslaskukattojen purkamisen jälkeen (asbestipitoisia saumamassoja voi esiintyä ainoastaan hyvin vanhoissa/alkuperäisissä kanavistoissa). Opetuskeittiön lasitiili-ikkunoiden saumalaastit sisältävät asbestia (näyte nro 30; kuva 2). Lasitiili-ikkunoita ei havaittu muissa tiloissa. Lasitiili-ikkunoita on yhteensä noin 1,5 m 2. Rakenteiden sisällä esiintyy vanhoja asbestipitoisia putkieristeitä ainakin kellarin pintavalukerroksen ja alemman laatan välisessä hiekkatäytössä. Asbestipitoisia putkieristeitä havaittiin kellarin lattian rakenneavausten yhteydessä käytävillä 027 ja 26.7 (kuvat 3 ja 4). Oletettavasti asbestipitoisia putkieristeitä paljastuu purkamisen yhteydessä myös ensimmäisen kerroksen alapohjien alta, jossa rakenteena on pääosin vastaavan tyyppinen kaksoislaattarakenne, joiden välissä on hiekkatäyttö. Sähköpääkeskuksessa 041 havaittiin vanha alkuperäinen peltikuorinen B1 palo-ovi (valmistaja K. Jokela Vaasa), jonka oven ja karmien eristeet sisältävät mahdollisesti asbestia (kuvat 5 ja 6). Muilta osin ei alkuperäisiä palo-ovia havaittu. Palo-ovet oli pääosin uusittu vuoden 2007 peruskorjauksen yhteydessä, eivätkä uusitut ovet sisällä asbestia. Väestönsuojien ilmanvaihtokoneiden laippaliitosten tiivisteet voivat sisältää asbestia (kuva 7). Laippaliitoksia ei aukaistu asian varmistamiseksi. Laippaliitoksia havaittiin väestönsuojissa yhteensä 4 kpl.

7 Jokirannan koulu, päärakennus 7 (24) Kuva 1. Väestönsuojan IV-kanavan liitoksen saumamassa sisältää asbestia (näyte 7). Kuva 2. Lasitiilien saumalaasti sisältää asbestia (näyte 30). Kuva 3. Asbestipitoinen putkieriste kellarin alapohjan hiekkakerroksessa. Asbestipitoinen eriste muovin alla putken pinnalla. Kuva 4. Vaalea asbestipitoisen putkieristeen pala. Kuva 5. Alkuperäinen palo-ovi spk tilassa 041. Kuva 6. Alkuperäisen palo-oven tunnistekilpi.

8 Jokirannan koulu, päärakennus 8 (24) Kuva 7. Väestonsuojan ilmanvaihtokoneessa on laippaliitosten välissä mahdollisesti asbestipitoinen tiiviste. 3.2 Materiaalit, jotka eivät sisällä asbestia Seinätasoitteet eivät sisällä asbestia (näytteet nro 1, 13, 14, 15, 18, 20, 21, 25, 26 ja 27; kuva 8). Seinätasoitteita tutkittiin yhteensä 9 kohdasta kuivista tiloista sekä märkätiloista. Pilaritasoitteet eivät sisällä asbestia (näytteet nro 9, 17 ja 22; kuva 9). Pilaritasoitteita tutkittiin yhdistelmänäytteiden avulla useammasta pilarista aulasta 1001, liikuntasalista 1071 ja kielet luokasta 211. Kellarin pesutilan 003 lattiatasoite uuden vesieristeen alta ei sisällä asbestia (näyte nro 3; kuva 10). Käytävien ja luokkatilojen lattioiden pinnoitteita tarkasteltiin uusittujen pinnoitteiden alta, eikä tarkastuspisteissä havaittu viitteitä vanhoista asbestipitoisista materiaaleista, joita oli todettu ennen vuonna 2007 tehtyä perusparannusta (mm. mustat liimat ja vinyylilaatat). Havaintojen perusteella asbestipitoiset materiaalit on poistettu perusparannuksen yhteydessä puhtaalle betonipinnalle. Pinnoitteiden tarkastuspisteet on merkitty liitteenä 1 oleviin pohjapiirustuksiin. Kellarin pesutilan 003 kattotasoite ei sisällä asbestia (näyte nro 4; kuva 11). Luokkatilojen ja käytävien katoissa on alaslaskukatot, joiden yläpuolisia betonipintoja ei ole tasoitettu. Kellarin pesutilan 003 vesieriste, ruokailusalin puulattian kapilaarikatkohuopa ja vesikaton vanha bitumihuopa eivät sisällä asbestia (näytteet nro 2, 12 ja 31; kuvat 10, 12 ja 13). Uusittujen seinälaattojen alla ei todettu jäämiä alkuperäisestä asbestipitoisesta kiinnityslaastista (näytteet nro 5, 8, 11, 19 ja 23; kuva 14). Seinälaatoituksia tutkittiin satunnaisotantana, ennen perusparannusta vuonna 2006 tehtyä asbestikartoitusta apuna käyttäen. Kellarin taidetyötilan 009 katon tojalevyn pinnoite ja kiinnityslaasti eivät sisällä asbestia (näyte 6; kuva 15). Ensimmäisen kerroksen käytävästä 1018 pyöreästä tiheäkierteisestä kanavasta otetussa saumamassanäytteessä (näyte nro 10) sekä toisesta kerroksesta pienryhmähuoneesta pyöreästä harvakierteisestä harmaasta saumamassasta otetussa näytteessä (näyte nro 24) ei todettu asbestia (kuvat 16 ja 17). Huom! Väestönsuojien sileäpintaisten IV-kanavien saumamassat sisältävät asbestia. Liikuntasalin 1071 lattiarakenteessa oleva vanha musta muovimatto ei sisällä asbestia (näyte nro 16; kuva 18). Ruskea sokkelimaali ei sisällä asbestia (näytteet nro 28 ja 29; kuva 19).

9 Jokirannan koulu, päärakennus 9 (24) Kuva 8. Esimerkkikuva seinätasoitenäytteestä kielet 211 luokasta (näyte 20). Kuva 9. Esimerkkikuva pilari-/palkkitasoitteesta kielet 211 luokasta (näyte 22). Kuva 10. Kellarin pesutilan 003 rakenneavaus, josta uuden vesieristeen alta lattiatasoitenäyte ja vanhan vesieristeen näyte (näytteet 3 ja 2). Kuva 11. Kellarin pesutilan 003 kattotasoite (näyte 4). Kuva 12. Ruokailutilan lattian kapilaarikatkohuopa (näyte 12). Kuva 13. Vesikattohuopa (näyte 31 ja PAH6).

10 Jokirannan koulu, päärakennus 10 (24) Kuva 14. Esimerkkikuva uusitusta seinälaatoituksesta, joiden alta tutkittiin mahdollisia vanhojen kiinnityslaastien jäämiä luokasta 206 (näyte 19). Kuva 15. Katon tojalevyn pinnoite ja kiinnityslaasti taidetyötilassa 009 (näyte 6). Kuva 16. Tiheäkierteisen IV-kanavan tiivistemassa käytävästä 1018 (näyte 10). Kuva 17. Harvakierteisein IV-kanavan tiivistemassa pienryhmähuoneesta (näyte 24). Kuva 18. Liikuntasalin 1071 musta muovimatto (näyte 16). Kuva 19. Ruskea sokkelimaali ei sisällä asbestia (näyte 29).

11 Jokirannan koulu, päärakennus 11 (24) 4. Muut haitalliset materiaalit Rakennuksissa haitta-aineilla tarkoitetaan terveydelle ja ympäristölle vaarallisia aineita rakenteissa, joita ovat mm. PAH-yhdisteet, PCB-yhdisteet, öljyt ja raskasmetallit. Erilaisten vaarallisten ja haitallisten aineiden purku- ja jatkokäsittelyssä on noudatettava voimassaolevia Valtioneuvoston asetuksia, viranomaismääräyksiä, jätelakia sekä ohjekortteja. 4.1 PAH-yhdisteet PAH-pitoisuuksia tutkittiin kellarin alapohjan ja ulkoseinien pikisivelyistä, märkätilojen vesieristeistä, rakenteissa havaituista tervapapereista, ruokalan kapilaarikatko kermistä ja vesikattohuovasta. PAHanalyysi suoritettiin Kiwalab-laboratoriossa. Tutkitun näytteen PAH-yhdisteiden kokonaispitoisuus on ilmoitettu milligrammoina kiloa kohti (tuorepaino, mg/kg). Materiaalia tulee käsitellä vaarallisena, mikäli sen kokonaispitoisuus ylittää raja-arvon 200 mg/kg (Ratu ). Analyysitulokset kokonaisuudessaan liitteessä 3. Taulukko 1. PAH-analyysien materiaalitulokset. Analyysivastaus luettavissa liitteestä 3. Näyte Kellarikerros Tutkittava materiaali ja näytteenottopaikka PAH-yhdisteiden kokonaispitoisuus mg/kg PAH1 Vesieriste alapohjasta, kellarin pesutila mg/kg PAH2 Pikisively, tila 011, vanha ulkoseinä 9,7 mg/kg PAH3 Pikisively, Tila 014, VSS alapohja 18 mg/kg 1. kerros PAH4 Bitumikermi, Ruokala 1041, puulattian koolauspuiden kapilaarikatko, välipohja 18 mg/kg PAH5 Tervapaperi, Wc naiset 1052, alapohja < 1 mg/kg Julkisivut/vesikatto PAH6 Vesikattohuopa 2,5 mg/kg Materiaalit, jotka eivät ole PAH-yhdisteiden suhteen vaarallista jätettä: Kaikkien vesieristeiden, tutkitun tervapaperin ja vesikattohuovan PAH-yhdisteiden kokonaispitoisuus alittaa selkeästi vaaralliselle jätteelle asetetun raja-arvon (PAH-yhdisteille 200 mg/kg), eikä materiaaleja luokitella PAH-yhdisteiden suhteen vaaralliseksi jätteeksi (kuvat 13 ja 20-25).

12 Jokirannan koulu, päärakennus 12 (24) Kuva 20. Vesieriste pesutilasta 003 (näyte PAH1). Kuva 21. Pikisively tilasta 011 (näyte PAH2). Kuva 22. Kellarin VSS tilan 014, alapohjan pikisivelynäyte (näyte PAH3). Kuva 23. Esimerkkikuva kellarin alapohjan pikieristeestä käytävästä 010. Kuva 24. Ruokailutilan lattian kapilaarikatkohuopa (näyte PAH4). Kuva 25. Tervapaperi pintavalun alla Wc:ssä 1052 (näyte PAH5).

13 Jokirannan koulu, päärakennus 13 (24) 4.2 Lyijy Kellarin taidetyövaraston harmaan lattiamaalin lyijypitoisuudet tutkittiin materiaalinäytteellä. Vastaavaa maalia havaittiin myös muiden kellaritilojen lattioissa. Lyijyanalyysi suoritettiin Eurofins Ahma Oy:n laboratoriossa. Tutkitun näytteen lyijypitoisuus on ilmoitettu milligrammoina kiloa kohti (mg/kg). Lyijynpitoisille materiaaleille on annettu ohjeellinen raja-arvo (1500 mg/kg). Raja-arvoa sovelletaan valtioneuvoston asetuksen 179/2012 ja Ratu mukaan. Analyysitulokset luettavissa liitteestä 4. Taulukko 2. Lyijyanalyysin materiaalitulokset. Analyysivastaus luettavissa liitteestä 4 Näyte Tutkittava materiaali ja näytteenottopaikka Lyijyn kokonaispitoisuus mg/kg Pb/PCB1 Lattiamaali, taidetyövarasto mg/kg Materiaalit, jotka luokitellaan lyijyn suhteen vaaralliseksi jätteeksi: Rakenteissa on alkuperäisiä valurautaisia viemäreitä, joiden muhviliitosten tiivisteet sisältävät/ovat lyijyä. Muhviliitokset ovat lyijyn suhteen vaarallista jätettä (kuva 26). Kuva 26. Esimerkkikuva vanhan valurautaviemärin muhviliitoksesta tilasta 011. Materiaalit, joita ei luokitella lyijyn suhteen vaaralliseksi jätteeksi: Tutkittu lattiamaali alittaa selkeästi lyijypitoisuudelle asetetun raja-arvon (1 500 mg/kg), joten kyseinen maali ei ole lyijyn suhteen vaarallista jätettä (kuva 27).

14 Jokirannan koulu, päärakennus 14 (24) Kuva 27. Lattiamaali, taidetyövarasto 040 (näyte Pb/PCB1). 4.3 PCB Kellarin taidetyövaraston harmaan lattiamaalin PCB-pitoisuus tutkittiin materiaalinäytteellä. Muita mahdollisesti PCB:tä sisältäviä materiaaleja ei havaittu. PCB-analyysi suoritettiin Eurofins Ahma Oy:n laboratoriossa. Tutkitun näytteen PCB-pitoisuus on ilmoitettu milligrammoina kiloa kohti (mg/kg). Valtioneuvoston asetuksessa jätteistä 179/2012 materiaali luokitellaan vaaralliseksi jätteeksi, jos se sisältää PCB:tä enemmän kuin 50 mg/kg (0,005 painoprosenttia). Analyysitulokset luettavissa liitteestä 4. Taulukko 3. PCB-materiaalin materiaalitulokset. Analyysivastaus luettavissa liitteestä 4. Näyte Tutkittava materiaali ja näytteenottopaikka PCB:n kokonaispitoisuus mg/kg Pb/PCB1 Lattiamaali, taidetyövarasto 040 < 1,0 mg/kg Materiaalit, joita ei luokitella PCB:n suhteen vaaralliseksi jätteeksi: Tutkittu lattiamaali alittaa selkeästi PCB-pitoisuudelle asetetun raja-arvon (50 mg/kg), joten kyseinen maali ei ole PCB:n suhteen vaarallista jätettä (kuva 27) Sähkö- ja elektroniikkalaitteet SER-jätteellä tarkoitetaan sähkö- ja elektroniikkalaiteromujätettä. SER-jätteeksi luokitellaan jätelain perusteella sellainen käytöstä poistettu sähkötoiminen laite, jota ei voida vähäisin korjaustoimenpitein ottaa käyttöön. Käytöstä poistetut laitteet tulee lajitella SER-järjestelmän mukaisena jätteenä. Vanhat sähkölaitteet, kondensaattorit ja muuntamolaitteet voivat sisältää PCB- ja PCT-yhdisteitä sekä raskasmetalleja. Tiloissa on käytetty loisteputki- ja energiansäästövalaisimia. Valaisimet sekä niiden sytyttimet ovat vaarallista jätettä. Käytöstä poistamisen jälkeen ne tulee kerätä talteen ja toimittaa asianmukaisesti jäteasemalle.

15 Jokirannan koulu, päärakennus 15 (24) 5. Rakenneavaukset Asbesti- ja haitta-ainekartoituksen yhteydessä tehtiin noin 20 kappaletta rakenneavauksia alapohjiin, välipohjiin, ulkoseiniin ja märkätilojen lattioihin mahdollisten haitta-aineiden havaitsemiseksi. Rakenneavauspisteet on esitetty liitteenä 1 olevissa pohjapiirustuksissa. Alla on esitetty havaittuja rakenteita (kuvat 27-36). Kuva 28. Pesutilan 003 lattia Lattialaatta + kiinnityslaasti Betoni ~ 80 mm Hiekka Vesieriste Betoni Kuva 29. Serigrafiavaraston 017 alapohja Betoni ~ 80 mm Muovi Hiekka

16 Jokirannan koulu, päärakennus 16 (24) Kuva 30. Käytävän 027 alapohja Betoni ~ 150 mm Muovi Hiekka Pikisively Betoni Kuva 31. Varaston 014 (VSS), alapohja Betoni ~ 60 mm Pikisively Betoni (porattu 160 mm syvyyteen, ei läpi)

17 Jokirannan koulu, päärakennus 17 (24) Kuva 32. Siivoojien taukotilan 031 alapohja Betoni ~ 60 mm Hiekka Pikisively Betoni Kuva 33. Tila 011, alapohja Betoni ~ 60 mm Muovi Hiekka

18 Jokirannan koulu, päärakennus 18 (24) Kuva 34. Opettajienhuone 1049, alapohja Betoni ~ 60 mm Styrox 50 mm Betoni (porattu 200 mm, ei läpi) Kuva 35. Sokkelin rakenneavaus sisäpihalta Rakenteessa ei havaittu haitta-aineita

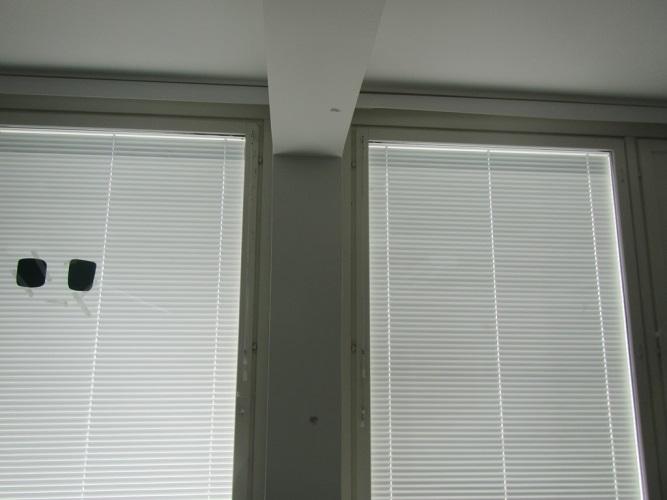

19 Jokirannan koulu, päärakennus 19 (24) Kuva 36. Odotus 1005, alapohja Betoni ~ 80 mm Hiekka Betoni 180 mm Styrox Kuva 37. Ulkoseinissä ei ole ikkunoiden väleissä asbestipitoisia materiaaleja.

20 Jokirannan koulu, päärakennus 20 (24) Kuva 38. Liikuntasalin lattiassa ollut valmis rakenneavaus.

21 Jokirannan koulu, päärakennus 21 (24) 6. Asbesti-inventointi Kerros tai tila Materiaalinimike (lyhenne) Materiaalinimike (selite) Määräarvio Näyte Tulos (asbesti) Laatu Kunto Pölyävyys Toimenpide-ehdotus Asbestipitoisen materiaalin jäteluokitus kellari Varasto 012 (VSS) TI IV-kanavan tiivistemassa - 7 K V A * * kellari Talonmiehen verstas 022 (VSS) TI IV-kanavan tiivistemassa - - K V A * * kellari - PE Alapohjan pintavalun alla hiekkakerroksessa olevat putkieristeet - - K V B *** * kellari Opettajien sosiaalitila Seinätasoite - 1 E kellari Pesutila Vesieriste - 2 E kellari Pesutila Lattiatasoite - 3 E kellari Pesutila Kattotasoite - 4 E kellari Pesutila kellari Taidetyötila kerros Wc aula kerros Wc aula kerros Käytävä kerros Terveydenhoitajanhuone kerros Ruokala Seinälaatan kiinnityslaasti - 5 E Tojalevyn pinnoite ja kiinnityslaasti - 6 E Seinälaatan kiinnityslaasti - 8 E Harmaa pilaritasoite - 9 E Pyöreän IVkanavan (tiheäkierre) tiivistemassa - 10 E kiinnityslaasti (harmaa) - 11 E Koolauspuiden kapilaarikatko (bitumikermi) - 12 E kerros Tilat 1042 ja kerros Opettajienhuone kerros Tila Valkoinen seinätasoite - 13 E Seinätasoite/kiinnityslaasti (harmaa) - 14 E Seinätasoite (harmaa) - 15 E

22 Jokirannan koulu, päärakennus 22 (24) 1. kerros Opetuskeittiö 150.1/julkisivu SL Lasitiili-ikkunoiden saumalaasti 1,5 m 2 30 K - - * * 1. kerros Liikuntasali Musta muovimatto - 16 E kerros Liikuntasali Pilaritasoite - 17 E kerros Käytävä Seinätasoite (valkoinen) - 18 E Julkisivu, pääsisäänkäynti 1. kerros - Sokkelimaali - 28 E kerros Julkisivu, sisäpiha - Sokkelimaali - 29 E Tila 206 ja tietotekniikka Seinälaatan kiinni- 2. kerros tyslaasti - 19 E Valkoinen seinätasoite, ulkoseinä ja käytävänpuoleinen 2. kerros Kielet seinä - 20 E kerros Kielet Valkoinen ja harmaa seinätasoite, väliseinä - 21 E kerros Kielet Valkoinen pilari- ja palkkitasoite - 22 E kerros Pienryhmäluokka Ikkunanpenkin laatoituksen sauma- ja kiinnityslaasti - 23 E kerros Pienryhmähuone Pyöreän IVkanavan (harvakierre) tiivistemassa - 24 E kerros Siivous Harmaa seinätasoite - 25 E kerros Wc Valkoinen seinätasoite - 26 E kerros Käytävä Vesikatto Vesikatto - Valkoinen seinätasoite - 27 E Vesikattohuopa pienryhmäluokan 216 viereiseltä katolta - 31 E Tulos K = Sisältää asbestia E = Ei sisällä asbestia Vaarallisuus (ohjeen RT mukaisesti) * = asbestialtistumisvaara tarviketta purettaessa ** = suuri asbestialtistumisvaara tarviketta purettaessa *** = suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus ***! = krokidoliittiasbesti, asbestialtistumisvaara aina

23 Jokirannan koulu, päärakennus 23 (24) Laatu V = Vaalea asbesti (krysotiili, antofylliitti, amosiitti, tremoliitti-aktinoliitti) S = Sininen asbesti (krokidoliitti) Toimenpide-ehdotus 0 = Ei välttämättömiä toimenpiteitä 1 = Korjaus 2 = Kapselointi / kotelointi 3 = Poistot ja korvaaminen Kunto (asbestipitoisen rakennusmateriaalien kunto koskee kartoitushetkellä vallinnutta tilannetta) A = Hyvä, asbestikuidut ovat hyvin sitoutuneet tuotteeseen. Eivät pääse hengitysilmaan normaalikäytössä. B = Välttävä, asbestikuituja saattaa päästä hengitysilmaan kohteen huollon tai käytön yhteydessä. C = Heikko, asbestimateriaali on paikoin rikkoutunut ja huonokuntoinen. Tilassa liikuttaessa asbestipölyn altistumisvaara. D = Erittäin heikko, asbestimateriaali on erittäin huonokuntoinen ja tilassa on runsaasti pölyä ja tilassa liikuttaessa tai työskenneltäessä suositellaan noudattavaksi VNa 798/2015:n ja 684/2015 edellyttämiä suojatoimenpiteitä. Mikäli kunto on merkitty kirjaimella C tai D, tulee toimenpiteisiin ryhtyä välittömästi. Luettelossa tähdellä (*) merkittyihin nimikkeisiin kuuluvat jätteet ovat vaarallisia jätteitä, jollei jätelain 7 :n tai 112 :n nojalla yksittäistapauksessa toisin päätetä (Vna 179/2012). 7. Työskentely- ja viranomaisohjeita Ennen purku- ja korjaustöiden aloittamista on huomioitava, että kaikki asbestipitoiset materiaalit käsitellään asbestityönä ja muita haitta-aineita sisältävät materiaalit käsitellään haitta-ainepurkutyönä. Työturvallisuusasioissa on noudatettava paikallisen aluehallintoviraston antamia ohjeita. Purku- ja korjaustöiden yhteydessä voidaan havaita rakenteiden sisäosissa muita kuin tämän kartoituksen yhteydessä tutkittuja materiaaleja, jotka saattavat sisältää haitta-aineita. Mikäli tällaisia materiaaleja havaitaan, tulee työt keskeyttää ja ilmoittaa havainnoista purkutyön tilaajalle, minkä jälkeen mahdollisesta materiaalien tutkimustarpeesta ja purkutyön jatkamisesta päätetään tapauskohtaisesti. Valtioneuvoston asetuksen asbestityön turvallisuudesta (798/2015) mukaisesti rakennuttajan tai muun, joka ohjaa tai valvoo rakennushanketta, johon voi sisältyä asbestipurkutyötä, on huolehdittava asbestikartoituksen tekemisestä. Asbestikartoituksen tulokset kirjataan rakennustyön turvallisuudesta annetun valtioneuvoston asetuksen (205/2009) 7 :ssä tarkoitettuun asiakirjaan. Asbestipitoisten rakennusosien purkutyössä on noudatettava Valtioneuvoston päätöksessä asbestityön turvallisuudesta (798/2015) ja laissa eräistä asbestipurkutyötä koskevista vaatimuksista 684/2015) annettuja määräyksiä ja ohjeistuksia sekä käytettävä niissä esitettyjä asbestityön työmenetelmiä. Työnantajan ja itsenäisen työnsuorittajan tulee ilmoittaa työkohteessa asbestipurkutyölupaa edellyttävästä asbestipurkutyöstä etukäteen alueellisesti toimivaltaiselle työsuojeluviranomaiselle. Ilmoitus on tehtävä kirjallisesti, mikäli mahdollista vähintään seitsemän päivää ennen työn aloittamista. 7.1 Lait, asetukset ja ohjeistukset Asbestia ja haitta-aineita sisältävien materiaalien purkutöihin liittyviä työ- ja viranomaisohjeistuksia: VNa 798/2015, Valtioneuvoston asetus asbestityön turvallisuudesta 684/2015, Laki eräistä asbestipurkutyötä koskevista vaatimuksista VNa 205/2009, Valtioneuvoston asetus rakennustyön turvallisuudesta RT , Haitta-ainetutkimus, tilaajan ohje RT , Haitta-ainetutkimus, rakennustuotteet ja rakenteet RT , Asbesti rakentamisessa RT , Asbestikartoitus, tutkimusmenetelmä

24 Jokirannan koulu, päärakennus 24 (24) 738/2002, Työturvallisuuslaki 646/2011, Jätelaki VNa 179/2012, Valtioneuvoston asetus jätteistä VNa 647/2009, Valtioneuvoston asetus eräiden vaarallisten aineiden, seosten ja esineiden valmistuksen, markkinoille saattamisen ja käytön rajoituksista annetuista REACH-asetuksen XVII liitteen säännöksistä poikkeamisesta VNp 711/1998, Valtioneuvoston päätös PCB:n ja PCB-laitteistojen käytöstä poistamisesta sekä PCB-jätteen käsittelystä VNa 113/2001, Valtioneuvoston asetus PCB:n ja PCB-laitteistojen käytöstä poistamisesta sekä PCB-jätteen käsittelystä annetun valtioneuvoston päätöksen muuttamisesta VNp 1154/1993, Valtioneuvoston päätös lyijytyöstä RT , Asbestikartoitukseen perustuva purkutyön suunnittelu ja toimenpiteet kiinteistössä Ratu , Asbestia sisältävien rakenteiden purku Ratu , Kivihiilipikeä sisältävien rakenteiden purku Ratu , PCB:tä tai lyijyä sisältävien saumausmassojen purku Ratu , Tavanomaiset purkutyöt. Vaaralliset aineet - käsittely ja suojaus RatuTT , Haitta-ainespitoisten rakennusjätteiden jäteluokitus ja purkutapa Ratu , Kosteus- ja mikrobivaurioituneiden rakenteiden purku Pilaantuneen maa-alueen riskinarviointi ja kestävä riskinhallinta (Ympäristöhallinnon ohjeita 6/2014) Jätteiden kaatopaikkakelpoisuuden toteaminen (Ympäristöhallinnon ohjeita 2/2006) Oulussa Tarkastanut Jukka Räisänen Asiantuntija, RI (amk) Jukka Sutelainen Asiantuntija, RI (amk)

25

26

27

28 Asbestianalyysi ASB17734 Kiwalab, (3) Tilaaja: Yhteyshenkilö: Kohde: Työmääräin: Näytteenottaja: Näytteenottopäivä: Ylivieskan kaupunki, Leena Löytynoja Jukka Räisänen, Kiwa Inspecta Jokirannan koulu, Visalantie 5, Ylivieska Näytteet vastaanotettu: Analyysit: Materiaalinäyte analysoidaan Kiwalabin sisäisellä menetelmällä, joka pohjautuu standardiin ISO Näytteet tutkitaan stereo- ja polarisaatiomikroskoopilla (merkintä VM), pyyhkäisyelektronimikroskoopilla (merkintä SEM) tai läpäisyelektronimikroskoopilla (merkintä TEM). Valo- ja pyyhkäisyelektronimikroskooppitutkimukset tehdään Kiwalabin omissa tiloissa, TEM-tutkimukset tehdään Oulun yliopiston Mikroskopian ja nanoteknologian keskuksessa. Valomikroskooppitutkimuksessa näytteestä löytynyt asbestikuitu tunnistetaan mineraalin optisten ominaisuuksien perusteella. Elektronimikroskooppitutkimuksessa näytteestä löytyneet kuidut tunnistetaan EDS-spektrin (energiadispersiivinen spektometri) avulla. Näytteenotto ei kuulu akkreditoinnin piiriin. Tulokset pätevät vain testatuille näytteille. Tulokset: Näyte Tutkittava materiaali ja näytteenottopaikka Tulos Laatu Lisätiedot Päärakennus kellari 1 Seinätasoite, kellarin opetustila 002 (VM) Ei sisällä asbestia. - 2 Vesieriste alapohjasta, kellarin pesutila 003 (VM) Ei sisällä asbestia. - 3 Lattiatasoite uuden vesieristeen alta kellarin pesutila 003 (VM) Ei sisällä asbestia. - 4 Kattotasoite, kellarin pesutila 003 (VM) Ei sisällä asbestia Uusi seinälaatan kiinnityslaasti + mahdolliset jäämät vanhoista kiinnityslaasteista, kellarin pesutila 003 Tojalevyn pinnoite + kiinnityslaasti, taidetyötila 009 (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - 7 IV-kanavan saumamassa, varastotila 012 (VM) Sisältää asbestia, krysotiili Päärakennus 1. kerros 8 9 Uusi seinälaatan kiinnityslaasti + mahdolliset jäämät vanhoista kiinnityslaasteista, WC aula 1001 Pilaritasoite harmaa, aula 1001 (yhdistelmänäyte) (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - Raportin osittainen kopioiminen ilman lupaa on kielletty. Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

29 Asbestianalyysi ASB17734 Kiwalab, (3) Tiivistemassa pyöreä IV-kanava (tiheä kierre) jakokanavan liitos, käytävä 1018 Kiinnityslaasti (harmaa), terveydenhoitajan huone 1034 Puulattian koolauspuiden kapilaarikatko bitumikermi, välipohja ruokala 1041 Seinätasoite valkoinen, tilat 1042 ja (yhdistelmänäyte) Seinätasoite/laasti harmaa, opettajien huone 1049 (TEM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia Seinätasoite harmaa, tila 1062 (VM) Ei sisällä asbestia Lattian vanha muovimatto musta, liikuntasali 1071 (TEM) Ei sisällä asbestia Pilaritasoite, liikuntasali 1071 (VM) Ei sisällä asbestia Seinätasoite valkoinen, käytävä 1077 (VM) Ei sisällä asbestia. - Päärakennus 2. kerros Uusi seinälaatan kiinnityslaasti + mahdolliset jäämät vanhoista kiinnityslaasteista, tila 206 ja tietotekniikka 204 (yhdistelmänäyte) Seinätasoite valkoinen, ulkoseinä ja käytävän puoleinen seinä, kielet 211 Seinätasoite valkoinen ja harmaa, väliseinä kielet 211 Pilari- ja palkkitasoite valkoinen, kielet 211 (yhdistelmänäyte) Laatta + kiinnitys- ja saumauslaasti, ikkunan penkki, pienryhmäluokka 216 Tiivistemassa, pyöreä IV-pääte-elin (harvakierre), pienryhmähuone (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (VM) Ei sisällä asbestia. - (TEM) Ei sisällä asbestia Seinätasoite harmaa, siivous (VM) Ei sisällä asbestia Seinätasoite valkoinen, WC 225 (VM) Ei sisällä asbestia Seinätasoite valkoinen, käytävä 227 (VM) Ei sisällä asbestia. - Päärakennus julkisivut 28 Sokkelimaali, sisäänkäynti (TEM) Ei sisällä asbestia Sokkelimaali, sisäpiha (TEM) Ei sisällä asbestia. - Raportin osittainen kopioiminen ilman lupaa on kielletty. Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

30 Asbestianalyysi ASB17734 Kiwalab, (3) 30 Saumamassa lasitiilten välistä (VM) Sisältää asbestia, antofylliitti 31 Vesikattohuopa (VM) Ei sisällä asbestia. - Kiwalab Niko Koskensalmi Geologi, FM Raportin osittainen kopioiminen ilman lupaa on kielletty. Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

31 PAH-analyysi PAH0562/18 Kiwalab, (3) Tilaaja: Yhteyshenkilö: Kohde: Työmääräin: Näytteenottaja: Näytteenottopäivä: Ylivieskan kaupunki, Leena Löytynoja Jukka Räisänen, Kiwa Inspecta Jokirannan koulu, Visalantie 5, Ylivieska Näytteet vastaanotettu: Tutkimusmenetelmä: Materiaalinäyte uutettiin heksaanilla ultraäänihauteessa. Uute suodatettiin PTFE-suodattimella tai puhdistettiin SPE-laitteistolla (kiinteäfaasiuutto). Näyte analysoitiin kaasukromatografiamassaspektrometrilaitteistolla (GC/MS) sisäisen standardin menetelmällä. Näytteistä analysoitiin 16 kpl PAH-yhdisteitä (EPA 16). Tutkitun näytteen PAH-yhdisteiden kokonaispitoisuus on ilmoitettu milligrammoina kiloa kohti (tuorepaino) eli mg/kg. Analyysitulokset: Näyte Materiaali Tila PAH-yhdisteiden kokonaispitoisuus (mg/kg) Päärakennus kellari PAH1. Vesieriste alapohjasta Kellarin pesutila PAH2. Pikisively Tila 011, vanha ulkoseinä 9,7 PAH3. Pikisively Tila 014,VSS alapohja 18 Päärakennus 1. kerros PAH4. Bitumikermi Ruokala 1041, Puulattian koolauspuiden kapillaarikatko, välipohja 18 PAH5. Tervapaperi WC naiset 1052,alapohja < 1 Päärakennus julkisivut PAH6. Vesikattohuopa 2,5 Tulosten tulkinta: PAH-yhdisteiden osalta materiaali luokitellaan vaaralliseksi jätteeksi, jos PAH-yhdisteiden kokonaispitoisuus ylittää ohjearvon 200 mg/kg. Raportin osittainen kopioiminen ilman lupaa on kielletty Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

32 PAH-analyysi PAH0562/18 Kiwalab, (3) Tulokset: Pitoisuus / näyte Yhdiste PAH1. PAH2. PAH3. PAH4. PAH5. PAH6. mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg Naftaleeni < 1 < 1 < 1 < 1 < 1 < 1 Asenaftaleeni < 1 < 1 < 1 < 1 < 1 < 1 Asenafteeni < 1 < 1 < 1 < 1 < 1 < 1 Fluoreeni < 1 < 1 < 1 < 1 < 1 < 1 Fenantreeni < 1 1,4 1,8 2,3 < 1 1,4 Antraseeni < 1 < 1 < 1 < 1 < 1 < 1 Fluoranteeni < 1 1,1 < 1 2,5 < 1 < 1 Pyreeni 1,1 1,6 1,7 2,0 < 1 1,1 Bentso(a)antraseeni 1,3 < 1 2,7 1,9 < 1 < 1 Kryseeni 2,0 1,1 5,6 2,9 < 1 < 1 Bentso(b)fluoranteeni 3,1 1,9 3,1 2,5 < 1 < 1 Bentso(k)fluoranteeni < 1 < 1 < 1 < 1 < 1 < 1 Bentso(a)pyreeni 1,8 1,1 1,2 1,6 < 1 < 1 Indeno(1,2,3-cd)pyreeni < 1 < 1 < 1 < 1 < 1 < 1 Dibentso(a,h)antraseeni < 1 < 1 < 1 < 1 < 1 < 1 Bentso(ghi)peryleeni 2,8 1,4 1,6 2,0 < 1 < 1 PAH summa (EPA 16) 12 9, < 1 2,5 Kiwalab Kirsi Haasala Kemisti, FM Henri Hakala Laboratorioanalyytikko, AMK Raportin osittainen kopioiminen ilman lupaa on kielletty Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

33 PAH-analyysi PAH0562/18 Kiwalab, (3) LIITE: Tietoa PAH-yhdisteiden tutkimisesta 1. YLEISTÄ Kivihiilipikeä on käytetty kosteuden- ja vedeneristeenä (vuosina ) vanhoissa rakennuksissa etenkin kellarikerrosten lattiarakenteissa, muuratuissa seinissä, tiilisaumoissa, pihojen kansirakenteissa ja ulkoilmassa olevissa lattia- ja perustusrakenteissa. Kivihiilipiki on tumman väristä ja siinä on voimakas pistävä haju (kyllästetyn puun, ratapölkyn, kreosootin haju). 2. PURKUTYÖ Normaalisti PAH-yhdisteitä sisältävät materiaalit eivät aiheuta toimenpiteitä. Purettaessa tai piikattaessa kivihiilipikimateriaaleja purkutyö on tehtävä RATU kortissa (Rakennustuotannon turvallisuusasiakirja Kivihiilipikeä sisältävien rakenteiden purku. Osastointimenetelmä ) kuvattuja toimenpiteitä ja ohjeistusta noudattaen ennen purkutöitä, niiden aikana ja töiden jälkeen. Työmenetelmä on osastointimenetelmä, jossa alipaineistuksella estetään PAH-yhdisteitä sisältävän pölyn leviäminen osaston ulkopuolelle. PAH-yhdisteitä sisältävien materiaalien purkutyö on terveydelle vaarallista ja työstä syntyvän altistuksen torjumiseksi työntekijät on suojattava henkilökohtaisilla suojaimilla. PAH-yhdisteiden kokonaismäärän ollessa yli 200 mg/kg toimitetaan jäte yleensä ongelmajätelaitokselle. Toimitettaessa kivihiilipitoisia purkujätteitä kaatopaikalle, noudatetaan kaatopaikan pitäjän ohjeistuksia. Kaatopaikan ohjeistuksiin voi kuulua mm. jätteen pakkaukseen kuuluvia ohjeistuksia sekä jätteen määrän ja PAH-pitoisuuden ilmoittaminen ennalta. Raportin osittainen kopioiminen ilman lupaa on kielletty Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

34 PCB- ja lyijyanalyysi PCB/Pb1199 Kiwalab, (1) Tilaaja: Yhteyshenkilö: Kohde: Työmääräin: Näytteenottaja: Näytteenottopäivä: Ylivieskan kaupunki, Leena Löytynoja Jukka Räisänen, Kiwa Inspecta Jokirannan koulu, Visalantie 5, Ylivieska Näytteet vastaanotettu: Analyysit: PCB- ja lyijymääritykset on suoritettu Eurofins Ahma Oy:n laboratoriossa. Tutkitun näytteen PCB- ja lyijypitoisuudet on ilmoitettu milligrammoina kiloa kohti eli mg/kg. Tutkimustodistus on esitetty liitteenä. PCB:n osalta materiaali luokitellaan vaaralliseksi jätteeksi, jos PCB-pitoisuus ylittää raja-arvon 50 mg/kg. Lyijyn osalta materiaali luokitellaan vaaralliseksi jätteeksi, jos lyijypitoisuus ylittää raja-arvon 1500 mg/kg. Raja-arvon suuruiset tai sen ylittävät pitoisuudet on lihavoitu. Tulokset: Näyte Tutkittava materiaali ja näytteenottopaikka lyijypitoisuus mg/kg PCB-pitoisuus mg/kg Pb/PCB1 Lattiamaali, taidetyövarasto < 1,0 Kiwalab Liisa Tero Laboratorioanalyytikko, AMK Raportin osittainen kopioiminen ilman lupaa on kielletty. Kiwalab Inspecta Oy Y-tunnus Myyntimiehenkuja 4, Oulu PL Robert Huberin tie 2, Vantaa Helsinki Puh kiwalab@inspecta.com Kiwalab

35 Eurofins Ahma Oy Teollisuustie Rovaniemi Testausseloste 1 (1) Raporttinumero: Saaja: Inspecta Oy Myyntimiehenkuja OULU Tilauksen tiedot: Asiakastunnus: 3298 Tilaustunnus: O Tilauksen kuvaus: Rap. 1199/ Visalantie Näytetunnus: Näytetyyppi: O Maali Kuvaus: Rap 1199/ Pb/ PCB1, Maali Näyte otettu: Vastaanottopvm: Tutkimus aloitettu: :00:00 Analyysit Näytteenottaja: Yksikkö Tulos U LOQ Menetelmä / Laboratorio Alkuaineanalyysit Lyijy, Pb PCB PCB-28 PCB-31 PCB-52 PCB-101 PCB-118 PCB-138 PCB-153 PCB-180 PCB (PCB-28, 52, 101, 118, 153, 138 ja 180) summa mg/kg tp mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg 140 ± 15% 6 EPA3051(HNO3\HCl),SFS-EN ISO11885:09/OUL <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI <1,0 ± 25% 1,0 Sisäinen menetelmä, GC/MS / ROI U = Laajennettu mittausepävarmuus (k=2) LOQ = Määritysraja Laura Hurtig, Kemisti , LauraHurtig@eurofins.fi Jakelu Yhteyshenkilöt Suoperä, Iivari Hiltunen, Lauri Tero, Liisa Koskensalmi, Niko Alkuaineanalytiikka: Ilkka Välimäki, , IlkkaValimaki@eurofins.fi Orgaaninen analytiikka: Tarja Olli, , TarjaOlli@eurofins.fi Tulokset pätevät ainoastaan tässä selosteessa mainituille näytteille. Tämän selosteen saa kopioida vain kokonaan. Muussa tapauksessa on pyydettävä lupa Eurofins Ahma Oy:ltä. Menetelmäviittausten lopussa olevien laboratoriotunnusten selitteet: OUL = Eurofins Ahma Oy, Sammonkatu 8, Oulu, p ROI = Eurofins Ahma Oy, Teollisuustie 6, Rovaniemi, p
