1 My Book Studio Edition Käyttöopas Ulkoinen työpöytä

2 1 Aloitusopas Kiitos WD-tuotteen hankkimisesta. Tuoreimmat WD-tuotetiedot ja uutiset löydät Internetistä osoitteesta Pakkauksen sisältö Ulkoinen kiintolevy USB-kaapeli FireWire 800 -kaapeli (9-nastainen / 9-nastainen) FireWire 800/400 -kaapeli (9-nastainen / 6-nastainen) Vaihtovirtasovitin Pika-asennusopas Varmuuskopiointiohjelmisto (vain Macintosh ) vaihtovirtasovitin Pika-asennusopas My Book Studio Edition FireWire 800 -kaapeli USB-kaapeli FireWire 800/400 -kaapeli Valinnaiset lisävarusteet Lisätietoja tämän tuotteen valinnaisista lisävarusteista on sivulla store.westerndigital.com (vain USA). USA:n ulkopuolella vieraile sivulla support.wdc.com. Yhteensopivuus Macintosh Windows Jokin seuraavista: Jokin seuraavista: USB-portti USB-portti FireWire 800- tai 400 -portti FireWire 800- tai 400 -portti esata-portti tai esata-sovitin esata-portti tai esata-sovitin Mac OS X tai uudempi versio Windows 2000/XP/Vista Huomautus: Yhteensopivuus voi vaihdella käyttäjän laitteistoasetusten ja käyttöjärjestelmän mukaan. Jos haluat käyttää laitetta Windows-käyttöjärjestelmässä, laite pitää alustaa Windows-muotoon. Etsi Answer ID -numero 1550 tietämyskannasta osoitteessa support.wdc.com ja seuraa näyttöön tulevia ohjeita. Tärkeää: Parhaan suorituskyvyn ja luotettavuuden saavuttamiseksi on suositeltavaa, että asennat uusimmat päivitykset ja service packit (SP). Siirry Apple-valikkoon ja valitse Software Update. ALOITUSOPAS 1

3 WD-tuotetietojen kirjaaminen Kirjoita seuraavaan taulukkoon uuden WD-tuotteen sarjanumero ja mallinumero, jotka löytyvät laitteen takana olevasta etiketistä. Kirjoita myös ostopäivä ja muut huomautukset, kuten käyttöjärjestelmä ja versio. Nämä tiedot tarvitaan asennusta ja teknistä tukea varten. Sarjanumero: Mallinumero: Ostopäivä: Järjestelmää ja ohjelmistoa koskevia huomautuksia: WD-tuotteen rekisteröinti WD-tuotteella on ilmainen 30 päivän tekninen tuki tuotteen takuuaikana. 30 päivän jakso alkaa sinä päivänä, jolloin ensimmäistä kertaa soitat WD:n tekniseen tukeen. Rekisteröi Internetin kautta osoitteessa register.wdc.com. Käsittelyn varotoimia WD-tuotteet ovat tarkkuusinstrumentteja ja niitä on käsiteltävä varovasti pakkauksen purkamisen ja asennuksen aikana. Asemat voivat vahingoittua kovan käsittelyn, iskujen tai tärinän vuoksi. Noudata seuraavia varotoimia, kun purat ulkoisen tallennustuotteen pakkauksesta ja asennat sen: Älä pudota tai ravista laitetta. Älä liikuta laitetta toiminnan aikana. Älä käytä My Book -laitetta kannettavana laitteena. Ilmanvaihdon varmistamiseksi älä tuki kotelon alla, päällä tai takana olevia ilmaaukkoja. Älä pinoa laitteen päälle esineitä, jotka voivat tukkia ilmareiät. ALOITUSOPAS 2

4 2 Tietoja WD-asemasta Aseman alustus Tämä WD-laite on alustettu valmiiksi HFS+ (kirjattu) -tilaan, jotta se olisi yhteensopiva Macintosh-käyttöjärjestelmien kanssa. Jos haluat alustaa laitteen uudelleen Windowskäyttöjärjestelmää varten, käy osoitteessa support.wdc.com ja etsi tietämyskannasta Answer ID -numero Tärkeää: My Book -kiintolevyn alustaminen uudelleen poistaa sen kaiken sisällön esiasennettu ohjelmisto mukaan lukien. Jos olet jo tallentanut tiedostoja My Bookiin, varmuuskopioi ne ennen uudelleenalustusta. Merkkivalot Virran/toiminnan merkkivalo sijaitsee laitteen etupaneelin keskellä. LED-merkkivalot toimivat seuraavasti. Virran/toiminnan LED Ulkonäkö Palaa jatkuvasti Vilkkuu nopeasti (noin 3 sekunnin ajan) Vilkkuu hitaasti (noin 5 sekunnin ajan) Vuorottelu ylimmän ja alimman välillä Kuvaus Käynnistystila tai virransäästötila Siirtää järjestelmää valmiustilaan Järjestelmän valmiustila Asema on käytössä Kapasiteettimittari USB- ja FireWire-tila Kapasiteettimittari voidaan ottaa käyttöön ainoastaan asentamalla ohjain ja WD Drive Manager -ohjelma. Ohjain on asennettava jokaiseen järjestelmään, johon My Book on liitetty. Kapasiteettimittari päivitetään automaattisesti, kun asemaa käytetään. esata-tila Kapasiteettimittari ei ole käytettävissä esata-tilassa. TIETOJA WD-ASEMASTA 3

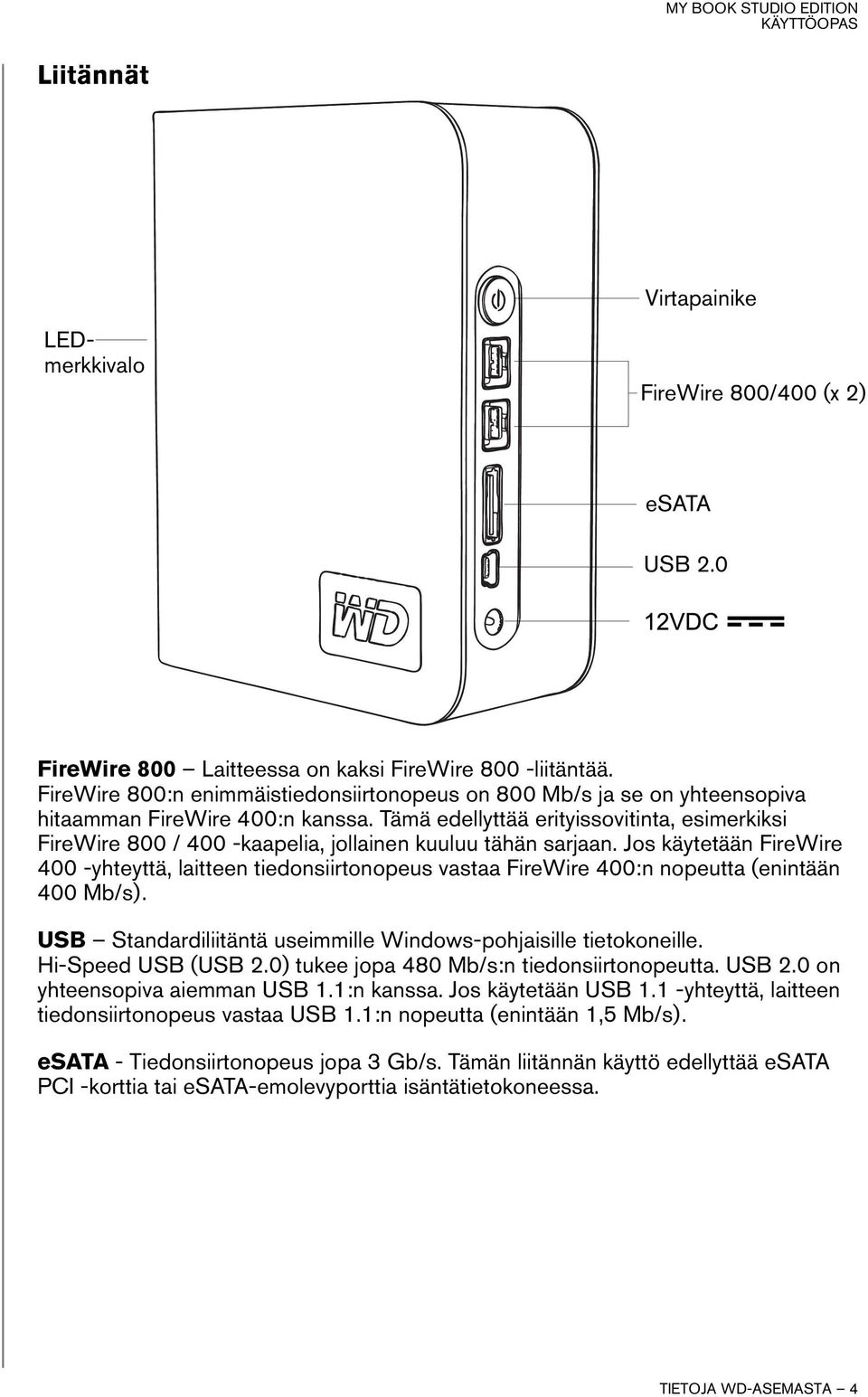

5 Liitännät Virtapainike LEDmerkkivalo FireWire 800/400 (x 2) esata USB 2.0 FireWire 800 Laitteessa on kaksi FireWire 800 -liitäntää. FireWire 800:n enimmäistiedonsiirtonopeus on 800 Mb/s ja se on yhteensopiva hitaamman FireWire 400:n kanssa. Tämä edellyttää erityissovitinta, esimerkiksi FireWire 800 / 400 -kaapelia, jollainen kuuluu tähän sarjaan. Jos käytetään FireWire 400 -yhteyttä, laitteen tiedonsiirtonopeus vastaa FireWire 400:n nopeutta (enintään 400 Mb/s). USB Standardiliitäntä useimmille Windows-pohjaisille tietokoneille. Hi-Speed USB (USB 2.0) tukee jopa 480 Mb/s:n tiedonsiirtonopeutta. USB 2.0 on yhteensopiva aiemman USB 1.1:n kanssa. Jos käytetään USB 1.1 -yhteyttä, laitteen tiedonsiirtonopeus vastaa USB 1.1:n nopeutta (enintään 1,5 Mb/s). esata - Tiedonsiirtonopeus jopa 3 Gb/s. Tämän liitännän käyttö edellyttää esata PCI -korttia tai esata-emolevyporttia isäntätietokoneessa. TIETOJA WD-ASEMASTA 4

6 Kensington -turvalukon aukko Aseman suojaamiseksi tämä laite on varustettu Kensington-turvalukon aukolla, joka tukee Kensingtonin vakioturvakaapelia (hankittava erikseen). Lisätietoja Kensingtonin turvalukon aukosta ja saatavilla olevista tuotteista löytyy sivulta Ohjelmisto (vain Mac) Laitteeseen valmiiksi ladatut ohjainapuohjelmat ja varmuuskopiointiohjelmisto ovat yhteensopivia vain Macintosh-käyttöjärjestelmän kanssa. Jos haluat asentaa ohjelmiston, seuraa ohjeita, jotka on annettu kohdassa Laitteen kytkeminen sivulla 6. WD Anywhere Backup on varmuuskopiointiohjelma, joka voidaan asentaa helposti yhdellä kerralla. Sen avulla voit suojata tiedostosi kellon ympäri. Toimintoihin kuuluvat useisiin kohteisiin varmuuskopiointi ja yksinkertainen, intuitiivinen tiedostojen palautustoiminto. WD Drive Manager on mukautettu WD-apuohjelma My Bookia varten. Mukana tulevat kapasiteettimittarin ohjaimet ja SmartPower. TIETOJA WD-ASEMASTA 5

7 3 Laitteen kytkeminen FireWire tai USB 1. Käynnistä tietokone. 2. Kytke aseman virtajohto ja USB- tai FireWire-kaapeli. Kiintolevy asentuu FireWire työpöydälle ja My Book -kuvake tulee näkyviin. 3. Kaksoisnapsauta My Book -aseman kuvaketta. 4. Kaksoisnapsauta WD_Mac_Toolskansiota. Valitse kehotusten mukaan haluamasi kieli käytettävissä olevista USB kansioista. 5. Kaksoisnapsauta WDDriveManager.dmgtiedostoa laitteen apuohjelmien asentamiseksi. 6. Kaksoisnapsauta WD_Anywhere_Backup.dmgtiedostoa mukana tulevan ohjelmiston asentamiseksi. esata 1. Sammuta tietokone. 2. Liitä vaihtovirtasovitin ja esata-kaapeli (valinnainen) kuvan osoittamalla tavalla. 3. Laita My Book päälle painamalla laitteen takapaneelissa olevaa virtapainiketta. 4. Laita tietokone päälle ja aloita My Bookin käyttö. Huomautus: Jotkin esata-ohjaimet saattavat edellyttää järjestelmän uudelleenkäynnistystä tunnistaakseen laitteen. 1 2 LAITTEEN KYTKEMINEN 6

8 4 Virran katkaiseminen laitteesta SmartPower USB- tai FireWire-tilassa My Book sulkeutuu tai käynnistyy automaattisesti tietokoneen sammuttamisen ja käynnistyksen yhteydessä. SmartPower ei ole käytettävissä esata-tilassa. Tärkeää: Estä tietojen katoaminen sulkemalla kaikki aktiiviset ikkunat ja sovellukset ennen laitteen sammuttamista. Voit myös sammuttaa aseman turvallisesti tietokonetta sammuttamatta. Vedä My Book -kuvake roskakorikuvakkeen päälle. Voit kuulla aseman sammuvan, kun virtavalo vilkkuu. Kun virtavalo palaa tasaisesti, voit painaa virtapainiketta kerran tai irrottaa aseman virtajohdon, jolloin se sammuu turvallisesti. esata-tila 1. Varmista, että kaikki tiedostot tallennetaan ja sovellukset suljetaan. 2. Sammuta tietokone. 3. Sammuta asema painamalla sen takapaneelissa olevaa virtapainiketta. Tärkeää: Katkaise tietokoneen virta ennen kuin katkaiset aseman virran tai irrotat esata-kaapelin. Jos aseman virta katkaistaan virtapainikkeella aseman ollessa liitettynä esata-kaapelilla, tiedot voivat vaurioitua. Huomautus: Turvallinen sammutus ja SmartPower eivät ole käytettävissä esata-tilassa. VIRRAN KATKAISEMINEN LAITTEESTA 7

9 45 Vianmääritys Jos kohtaat ongelmia tämän tuotteen asennuksessa tai käytössä, tutustu tähän vianmääritysosioon tai käy Web-tukisivustolla support.wdc.com ja hae kysymysten ja vastausten tietokannasta lisäohjeita. Miten Answer ID Aseman alustaminen Mac OS -muotoon 287 Aseman asentaminen, osiointi ja alustaminen Windows XP -tietokoneissa 207 Aseman asentaminen, osiointi ja alustaminen Windows tietokoneissa 34 My Bookin alkuperäisen ohjelmiston noutaminen ja uudelleen asentaminen 1425 Aseman alustaminen FAT32-tiedostojärjestelmäksi 1364 Macintosh- ja PC-tietokoneiden asemien käyttäminen samanaikaisesti 291 Usein kysytyt kysymykset Asennus K: Miksi asema ei käynnisty? V: Varmista, että asema on kytketty virtalähteeseen. K: Miksi asemaa ei tunnisteta Oma tietokone -kohdassa tai tietokoneen työpöydällä? V: Jos järjestelmässä on USB 2.0 PCI -sovitin, muista, että sen ohjaimet on asennettava ennen WD USB 2.0:n ulkoisen tallennusjärjestelmän kytkemistä. Asema ei tunnista laitetta kunnolla, ellei USB 2.0 -pääkeskitintä ja - isäntäohjaimia ole asennettu. Kysy asennusohjeita sovittimen valmistajalta. K: Miten jaan aseman osioihin ja alustan sen Windows-käyttöjärjestelmässä? V: Etsi tämän laitteen alustuksen suosituksia kysymysten ja vastausten tietokannasta kohdasta answer ID 207 sivulta support.wdc.com. K: Miksi tiedonsiirtonopeus on niin hidas? V: Järjestelmä voi toimia USB 1.1 -nopeuksilla virheellisen USB 2.0 -sovittimen ohjainasennuksen takia tai siksi, että järjestelmä ei tue USB 2.0:aa. Jos järjestelmässä on PCI-paikka, voit saavuttaa Hi-Speed USB -siirtonopeudet asentamalla USB 2.0 PCI - sovittimen. Kysy asennusohjeita ja lisätietoja sovittimen valmistajalta. Huomautus: Jos toinen ulkoinen asema on kytketty WD-tuotteeseen, USB-kaistanleveys jaetaan, mikä voi vaikuttaa suorituskykyyn. VIANMÄÄRITYS 8

10 6 Liite Säännösten vaatimustenmukaisuus FCC:n B-luokan tiedot Tämä laite on testattu ja sen on todettu vastaavan B-luokan digitaalisia laitteita koskevia FCC-säännösten osan 15 asettamia rajoituksia. Nämä rajat on laadittu suojaamaan kohtuullisessa määrin häiriöiden vaikutuksilta asuinkäytössä. Tämä yksikkö synnyttää, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa tuottaa häiriöitä radio- ja televisiovastaanottoon. Ei kuitenkaan voida taata, ettei häiriöitä ilmenisi jossain tietyssä asennuksessa. Muutokset tai muunnelmat, joita WD ei ole nimenomaan hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä laitetta. Seuraava kirjanen, joka on Yhdysvaltain liittovaltion tietoliikennekomissionin valmistama, voi olla avuksi: How to Identify and Resolve Radio/TV Interference Problems (Kuinka tunnistaa ja korjata radion ja TV:n häiriöiden ongelmat). Tämä kirjanen, tilausnumero , on saatavilla Yhdysvaltain valtion kirjapainosta (US Government Printing Office), Washington, DC CSA:n ilmoitus Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada. Tämä B-luokan digitaalinen laite täyttää kanadalaisen ICES-003 normin asettamat vaatimukset. Underwriters Laboratories Inc. Hyväksytty Yhdysvalloissa ja Kanadassa. CAN/CSA-C22.2 Nro , UL Tietotekniikkalaitteisto - Turvallisuus - Osa 1: Yleiset vaatimukset (Tiedosto E101559). Tämän tuotteen virtalähteeksi on tarkoitettu hyväksytty rajoitettu virtalähde, kaksoiseristetty tai suoraan kytkettävä virtayksikkö, jossa on merkki "NEC" tai "Class 2". CE-vaatimustenmukaisuus Eurooppaa varten Vahvistettu vastaavan säännöksiä EN55022 radiotaajuuspäästöille ja EN yleiselle häiriönsiedolle, kuten sovellettavissa. Takuutiedot Huollon saanti WD arvostaa liiketoimintaasi ja pyrkii aina tarjoamaan sinulle parhaan mahdollisen huollon. Jos tämä tuote vaatii huoltoa, ota yhteyttä joko tuotteen myyjään tai käy tuotetuen sivustollamme support.wdc.com, josta saat tietoja huollon järjestämisestä tai palautusvaltuutuksen (RMA) saamisesta. Jos todetaan, että tuote voi olla viallinen, sinulle annetaan lupa palauttaa tuote ja ohjeet tuotteen palautusta varten. Luvaton palautus (t.s. palautus, jolle ei ole annettu palautusnumeroa) palautetaan sinulle omalla kustannuksellasi. Luvalliset palautukset on lähetettävä hyväksytyssä pakkauksessa, esimaksettuna ja vakuutettuna, palautuslomakkeissa annettuun osoitteeseen. Alkuperäinen laatikko ja pakkausmateriaalit tulisi säilyttää WDtuotteen varastointia tai lähetystä varten. Tarkista takuun voimassaoloaika (sarjanumero vaaditaan) osoitteesta support.wdc.com. WD ei ole vastuussa menetetyistä tiedoista huolimatta syystä, menetettyjen tietojen palautuksesta tai sen haltuun annetun tuotteen sisältämistä tiedoista. Rajoitettu takuu WD takaa, että tuotteessa, sen normaalin käytön aikana, ei ilmene materiaali- tai valmistusvirheitä viiden (5) vuoden aikana, ellei toisin ole laissa vaadittu, ja vastaa WD:n siitä antamaa määritystä. Tämä rajoitettu takuuaika alkaa ostokuitissa näkyvänä ostopäivänä. WD ei ole vastuussa mistään palautetusta tuotteesta, jos WD toteaa, että tuote on varastettu WD:ltä tai että väitettyä vikaa (vikoja) a) ei ole, b) jos tuotetta ei voi kohtuullisesti korjata, koska vahinko tapahtui ennen WD:n tuotteen vastaanottamista, tai c) jos vika johtuu väärinkäytöstä, väärästä asennuksesta, muutoksesta (mukaan lukien etikettien poistaminen tai peittäminen tai ulkoisten koteloiden avaaminen tai poistaminen, ellei tuote ole rajoitettujen, käyttäjän huollettavissa olevien tuotteiden luettelossa ja tietty muutos on sovellettavien ohjeiden piirissä, kuten esitetty sivustolla support.wdc.com), onnettomuudesta tai väärinkäsittelystä tuotteen ollessa muun kuin WD:n hallussa. Yllä määritettyjen rajoitusten mukaisesti ainoa ja yksinomainen takuu käyttäjälle tulee olemaan yllä mainittuna takuuaikana ja WD:n valinnan mukaan tuotteen korjaus tai vaihto. Edellä mainittu WD:n takuu laajennetaan korjatuille tai vaihdetuille tuotteille alkuperäisen takuun jäljellä olevan jakson tai 90 päivän ajaksi korjatun tai vaihdetun tuotteen lähetyspäivästä lähtien, kumpi tahansa niistä on pidempi. Edellä mainittu rajoitettu takuu on WD:n yksinomainen takuu ja on käytettävissä vain tuotteille, jotka on myyty uutena. Tässä mainitut korvausvaatimukset ovat a) minkä tahansa ja kaikkien muiden korvausvaatimusten ja takuiden sijasta, olivatpa ne ilmaistuja, konkludenttisia tai lakisääteisiä, mukaan lukien mutta ei näihin rajoittuen oletetut takuut kaupattavuudesta tai sopivuudesta tiettyyn tarkoitukseen ja b) minkä tahansa ja kaikkien WD:n velvoitteiden ja vastuiden sijasta, mukaan lukien mutta ei näihin rajoittuen, satunnaiset, seuraamukselliset tai erityiset vahingot tai taloudelliset menetykset, menetetyt voitot tai kulut, tai menetetyt tiedot, jotka johtuvat tuotteen ostosta, käytöstä tai suorittamisesta tai ovat siihen liittyviä, vaikka WD:lle on ilmoitettu sellaisten vahinkojen mahdollisuudesta. Yhdysvalloissa jotkin osavaltiot eivät salli satunnaisten tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista. Tästä johtuen yllä mainitut rajoitukset eivät koske kaikkia asiakkaita. Tämä takuu antaa sinulle tietyt lailliset oikeudet. Sinulla voi olla myös muita oikeuksia, jotka vaihtelevat hallintoalueiden mukaan. Tekniset tukipalvelut Jos tarvitset lisätietoja tai apua asennuksen aikana tai tämän tuotteen normaalin käytön aikana, vieraile tuotetukemme Internet-sivuilla osoitteessa support.wdc.com ja hae kysymysten ja vastausten tietokannasta. Kun otat yhteyttä WD:n tukipalveluun, pidä WD-tuotteen sarjanumero, järjestelmän laitteiston ja järjestelmäohjelmiston versiot käsillä. support.wdc.com ASK.4WDC Pohjois-Amerikka Espanja Aasia, Tyynenmeren alue EMEA Western Digital Lake Forest Drive Lake Forest, California USA WD:n antamien tietojen uskotaan olevan täsmällisiä ja luotettavia. WD ei kuitenkaan omaksu mitään vastuuta niiden käytöstä tai patenttien tai muiden kolmansien osapuolien oikeuksien loukkauksista, jotka voivat olla tuloksena tietojen käytöstä. Käyttäjä ei saa mitään epäsuoria tai muita lisenssioikeuksia WD:n patentteihin tai patenttioikeuksiin. WD pidättää oikeuden muuttaa määrityksiä milloin tahansa ilman erillistä ilmoitusta. Western Digital, WD, WD-logo ja My Book ovat rekisteröityjä tavaramerkkejä ja Studio Edition ja SmartPower ovat tavaramerkkejä, jotka omistaa Western Digital Technologies, Inc. Muut tässä oppaassa mahdollisesti mainitut merkit kuuluvat muille yhtiöille Western Digital Technologies, Inc. Kaikki oikeudet pidätetään N01 Oct 2008 LIITE 9
