1 Ulkoinen kiintolevy esata & USB 2.0 Combo Käyttöopas Suomi

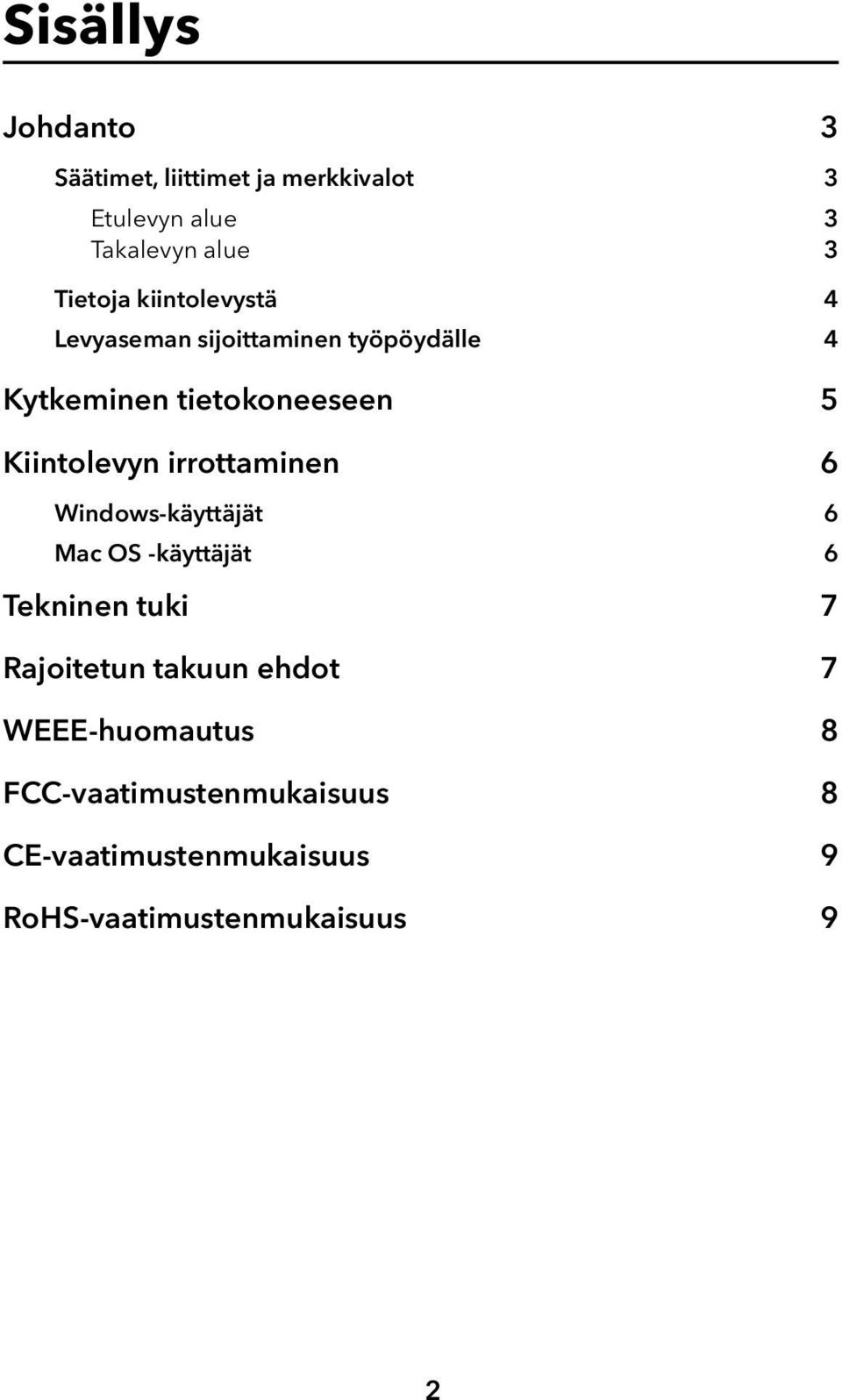

2 Sisällys Johdanto 3 Säätimet, liittimet ja merkkivalot 3 Etulevyn alue 3 Takalevyn alue 3 Tietoja kiintolevystä 4 Levyaseman sijoittaminen työpöydälle 4 Kytkeminen tietokoneeseen 5 Kiintolevyn irrottaminen 6 Windows-käyttäjät 6 Mac OS -käyttäjät 6 Tekninen tuki 7 Rajoitetun takuun ehdot 7 WEEE-huomautus 8 FCC-vaatimustenmukaisuus 8 CE-vaatimustenmukaisuus 9 RoHS-vaatimustenmukaisuus 9 2

3 Johdanto Ennen kuin aloitat kiintolevyn käyttämisen, tutustu muutamaan tärkeään seikkaan uudessa ulkoisessa kiintolevyssäsi. Säätimet, liittimet ja merkkivalot Tutustu aluksi laitteen ominaisuuksiin. Etulevyn alue Etulevy sisältää vain toiminnan ilmaisevan LED-valon, kuten seuraava kuva esittää. Vihreä LED-valo syttyy ilmaisemaan virran päällä olon. LED vilkkuu tiedon luvun tai kirjoituksen aikana. Takalevyn alue Takalevy sisältää virran ON/OFF-painikkeen ja liittimet. Katso seuraavaa kuvaa. 3

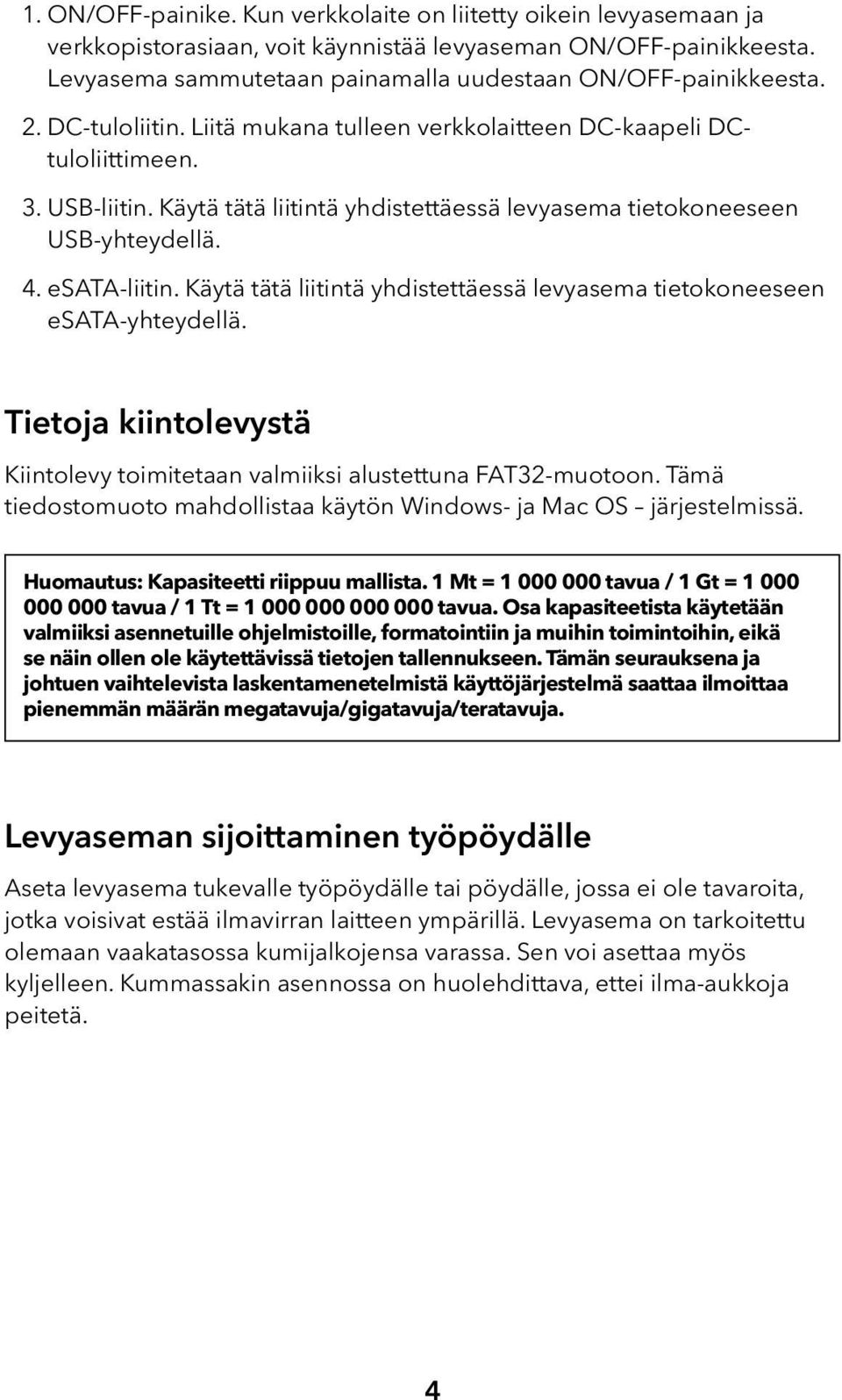

4 1. ON/OFF-painike. Kun verkkolaite on liitetty oikein levyasemaan ja verkkopistorasiaan, voit käynnistää levyaseman ON/OFF-painikkeesta. Levyasema sammutetaan painamalla uudestaan ON/OFF-painikkeesta. 2. DC-tuloliitin. Liitä mukana tulleen verkkolaitteen DC-kaapeli DCtuloliittimeen. 3. USB-liitin. Käytä tätä liitintä yhdistettäessä levyasema tietokoneeseen USB-yhteydellä. 4. esata-liitin. Käytä tätä liitintä yhdistettäessä levyasema tietokoneeseen esata-yhteydellä. Tietoja kiintolevystä Kiintolevy toimitetaan valmiiksi alustettuna FAT32-muotoon. Tämä tiedostomuoto mahdollistaa käytön Windows- ja Mac OS järjestelmissä. Huomautus: Kapasiteetti riippuu mallista. 1 Mt = tavua / 1 Gt = tavua / 1 Tt = tavua. Osa kapasiteetista käytetään valmiiksi asennetuille ohjelmistoille, formatointiin ja muihin toimintoihin, eikä se näin ollen ole käytettävissä tietojen tallennukseen. Tämän seurauksena ja johtuen vaihtelevista laskentamenetelmistä käyttöjärjestelmä saattaa ilmoittaa pienemmän määrän megatavuja/gigatavuja/teratavuja. Levyaseman sijoittaminen työpöydälle Aseta levyasema tukevalle työpöydälle tai pöydälle, jossa ei ole tavaroita, jotka voisivat estää ilmavirran laitteen ympärillä. Levyasema on tarkoitettu olemaan vaakatasossa kumijalkojensa varassa. Sen voi asettaa myös kyljelleen. Kummassakin asennossa on huolehdittava, ettei ilma-aukkoja peitetä. 4

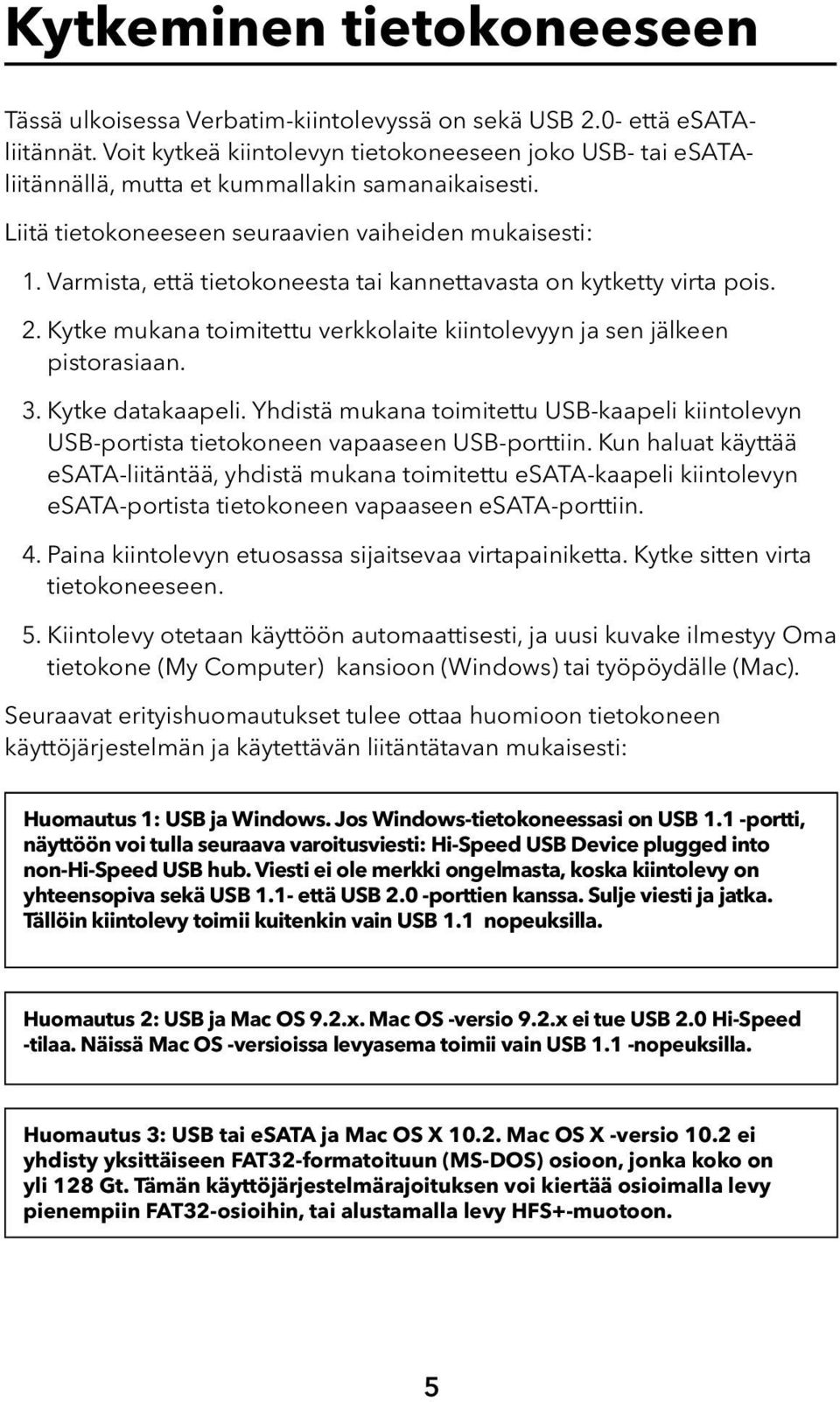

5 Kytkeminen tietokoneeseen Tässä ulkoisessa Verbatim-kiintolevyssä on sekä USB 2.0- että esataliitännät. Voit kytkeä kiintolevyn tietokoneeseen joko USB- tai esataliitännällä, mutta et kummallakin samanaikaisesti. Liitä tietokoneeseen seuraavien vaiheiden mukaisesti: 1. Varmista, että tietokoneesta tai kannettavasta on kytketty virta pois. 2. Kytke mukana toimitettu verkkolaite kiintolevyyn ja sen jälkeen pistorasiaan. 3. Kytke datakaapeli. Yhdistä mukana toimitettu USB-kaapeli kiintolevyn USB-portista tietokoneen vapaaseen USB-porttiin. Kun haluat käyttää esata-liitäntää, yhdistä mukana toimitettu esata-kaapeli kiintolevyn esata-portista tietokoneen vapaaseen esata-porttiin. 4. Paina kiintolevyn etuosassa sijaitsevaa virtapainiketta. Kytke sitten virta tietokoneeseen. 5. Kiintolevy otetaan käyttöön automaattisesti, ja uusi kuvake ilmestyy Oma tietokone (My Computer) kansioon (Windows) tai työpöydälle (Mac). Seuraavat erityishuomautukset tulee ottaa huomioon tietokoneen käyttöjärjestelmän ja käytettävän liitäntätavan mukaisesti: Huomautus 1: USB ja Windows. Jos Windows-tietokoneessasi on USB 1.1 -portti, näyttöön voi tulla seuraava varoitusviesti: Hi-Speed USB Device plugged into non-hi-speed USB hub. Viesti ei ole merkki ongelmasta, koska kiintolevy on yhteensopiva sekä USB 1.1- että USB 2.0 -porttien kanssa. Sulje viesti ja jatka. Tällöin kiintolevy toimii kuitenkin vain USB 1.1 nopeuksilla. Huomautus 2: USB ja Mac OS 9.2.x. Mac OS -versio 9.2.x ei tue USB 2.0 Hi-Speed -tilaa. Näissä Mac OS -versioissa levyasema toimii vain USB 1.1 -nopeuksilla. Huomautus 3: USB tai esata ja Mac OS X Mac OS X -versio 10.2 ei yhdisty yksittäiseen FAT32-formatoituun (MS-DOS) osioon, jonka koko on yli 128 Gt. Tämän käyttöjärjestelmärajoituksen voi kiertää osioimalla levy pienempiin FAT32-osioihin, tai alustamalla levy HFS+-muotoon. 5

6 Huomautus 4: esata. Vaikka esata-liittymästandardi sisältää levyn hot-plugging -toiminnon, kaikki tietokoneet eivät välttämättä noudata standardia. Jos havaitset, että levyasema ei tule käyttöön, kun se liitetään käynnissä olevaan tietokoneeseen, sulje tietokone. Kytke sen jälkeen levyasema ja käynnistä se. Käynnistä lopuksi tietokone. Kiintolevyn irrottaminen Ulkoinen kiintolevy tukee hot-swap-teknologiaa. Se voidaan liittää ja irrottaa ilman tietokoneen uudelleenkäynnistystä. Voit irrottaa kiintolevyn seuraavia ohjeita noudattamalla milloin tahansa. Voit lisäksi irrottaa kiintolevyn aina, kun tietokoneesta on katkaistu virta. Huomautus: Irrota laite tarkasti seuraavien ohjeiden mukaisesti. Jos irrotat laitteen noudattamatta ensin seuraavia ohjeita, laite voi vaurioitua ja/tai voit menettää tietoja. Windows-käyttäjät: 1. Jos kiintolevyllä sijaitsevia tiedostoja on avoinna jossakin sovelluksessa, sulje ne. 2. Napsauta Poista laite (Unplug or Eject Hardware) -painiketta ilmaisinalueella. 3. Valitse levy esiin tulevasta valikosta. 4. Hetken kuluttua Windows näyttää ilmoitusviestillä, että laite voidaan poistaa turvallisesti. Mac OS -käyttäjät: 1. Jos kiintolevyllä sijaitsevia tiedostoja on avoinna jossakin sovelluksessa, sulje ne. 2. Etsi levyaseman kuvake työpöydältä ja vedä se roskakoriin. 6

7 Tekninen tuki Jos sinulla on vaikeuksia Verbatim-tuotteen asennuksessa tai käytössä, käy Verbatimin teknisen tuen verkkosivuilla osoitteessa com. Tältä sivulta pääset käyttäjädokumentaatiokirjastoon, lukemaan vastauksia usein kysyttyihin kysymyksiin ja lataamaan saatavilla olevia ohjelmistopäivityksiä. Useimmat asiakkaamme löytävät tämän sivuston avulla vastauksen ongelmiinsa, mutta sen lisäksi sivulla neuvotaan, miten asiakas voi ottaa yhteyden suoraan Verbatimin tekniseen tukeen. Eurooppa: Ota yhteys tekniseen tukeen Euroopassa sähköpostilla osoitteessa tai soittamalla numeroon seuraavissa maissa: Itävalta, Belgia, Tanska, Suomi, Ranska, Saksa, Unkari, Italia, Luxemburg, Monaco, Alankomaat, Norja, Puola, Portugali, Irlanti, Espanja, Ruotsi, Sveitsi ja Iso-Britannia. Soita kaikissa muissa Euroopan maissa numeroon Rajoitetun takuun ehdot Verbatim Limited antaa tälle tuotteelle 2 vuoden takuun ostopäivästä alkaen materiaali- ja valmistusvirheiden varalta. Paristot/akut eivät kuulu takuun piiriin. Jos tuotteessa havaitaan virhe takuuajan kuluessa, se vaihdetaan veloituksetta. Voit palauttaa sen alkuperäisen kassakuitin kanssa ostopaikkaan tai ottaa yhteyden Verbatimiin. Voit soittaa seuraavissa Euroopan maissa numeroon : Itävalta, Belgia, Tanska, Suomi, Ranska, Saksa, Kreikka, Unkari, Italia, Luxemburg, Monaco, Alankomaat, Norja, Puola, Portugali, Irlanti, Espanja, Ruotsi, Sveitsi ja Iso-Britannia. Soita kaikissa muissa Euroopan maissa numeroon Voit myös lähettää sähköpostia osoitteeseen drivesupport@verbatim-europe.com. Tuotteen vaihto on tämän takuun nojalla ainoa vahingonkorvaus. Takuu ei koske normaalia kulumista tai vaurioita, jotka aiheutuvat epätavallisesta käytöstä, väärinkäytöstä, laiminlyönnistä tai onnettomuudesta, eikä tietyn tietokoneohjelmiston tai -laitteiston käytöstä johtuvaa epäyhteensopivuutta tai heikkoa suorituskykyä. VERBATIM EI OLE VASTUUSSA TIETOJEN MENETYKSESTÄ TAI MISTÄÄN SATUNNAISISTA, VÄLILLISISTÄ TAI 7

8 ERITYISISTÄ VAHINGOISTA RIIPPUMATTA SIITÄ, PERUSTUVATKO NE TAKUUSEEN TAI MUIHIN SEIKKOIHIN. Tämä takuu antaa ostajalle tiettyjä laillisia oikeuksia, ja ostajalla voi olla lisäksi muita oikeuksia, jotka vaihtelevat ostopaikan ja maan mukaan WEEE-huomautus Sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi), joka astui voimaan 13. helmikuuta 2003, aiheutti suuren muutoksen käytöstä poistettujen sähkölaitteiden käsittelyssä. Tuotteessa tai sen pakkauksessa oleva WEEE-logo (vasemmalla) osoittaa, että tuotetta ei saa hävittää muun kotitalousjätteen mukana. Kysy lisätietoja sähkö- ja elektroniikkalaiteromun hävittämisestä, kierrättämisestä ja keräyspisteistä paikallisesta jätehuollosta tai liikkeestä, josta ostit laitteen. FCC-vaatimustenmukaisuus Tämä laite on testattu, ja sen on todettu noudattavan luokan B digitaalisen laitteen raja-arvoja FCC-määräysten osan 15 mukaisesti. Näiden rajaarvojen tarkoitus on rajoittaa haitallisia häiriöitä asuintiloissa. Tämä laite käyttää ja voi säteillä radiotaajuusenergiaa ja, jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, voi aiheuttaa haitallisia häiriöitä radioviestinnässä. Ei ole kuitenkaan takuita siitä, ettei häiriöitä voisi esiintyä tietyssä ympäristössä. Jos laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, minkä voi varmistaa katkaisemalla ja kytkemällä laitteen virran, käyttäjä voi yrittää poistaa häiriöt jollakin seuraavista menetelmistä: Suuntaa vastaanottoantenni uudelleen tai siirrä se eri paikkaan. Siirrä laite kauemmaksi vastaanottimesta. Kytke laite pistorasiaan, joka on eri virtapiirissä kuin vastaanotin. Pyydä ohjeita jälleenmyyjältä tai asiantuntevalta radio-/tv-teknikolta. 8

9 CE-vaatimustenmukaisuus EY-VAATIMUSTENMUKAISUUSVAKUUTUS Täten vakuutamme, että tämä tuote vastasi sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämisestä annetun neuvoston direktiivin 89/336/ETY ja sen muutosten olennaisia suojausvaatimuksia. Tämä vakuutus koskee kaikkia laitekappaleita, jotka ovat identtisiä testatun ja arvioidun mallin kanssa. EN 55022: A1: A2: 2003 EN : A1: 2001 EN 55024: A1: A2: 2003 IEC : A1: A2: 2000 IEC : A1: 2002 IEC : A1: A2: 2001 IEC : A1: 2000 IEC : A1: 2000 IEC : A1: 2000 IEC : A1: 2000 RoHS-vaatimustenmukaisuus Tämä tuote noudattaa 27. tammikuuta 2003 annettua Euroopan parlamentin ja neuvoston direktiiviä 2002/95/EY (RoHS-direktiiviä) tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa sekä kyseisen direktiivin muutoksia. 9
