2 Jos tarvitaan asiakaspalvelua Täytä seuraavat tiedot tulevaa käyttöä varten: Mallin numero: DCP-J125 ja DCP-J315W (ympyröi laitteesi mallin numero) Sarjanumero: 1 Ostopäivä: Ostopaikka: 1 Sarjanumero on laitteen takana. Säilytä tämä Käyttöopas ja ostokuitti pysyvänä todisteena hankinnasta varkauden, tulipalon tai takuuhuollon varalta. Rekisteröi laite Internetissä osoitteessa Brother Industries, Ltd.

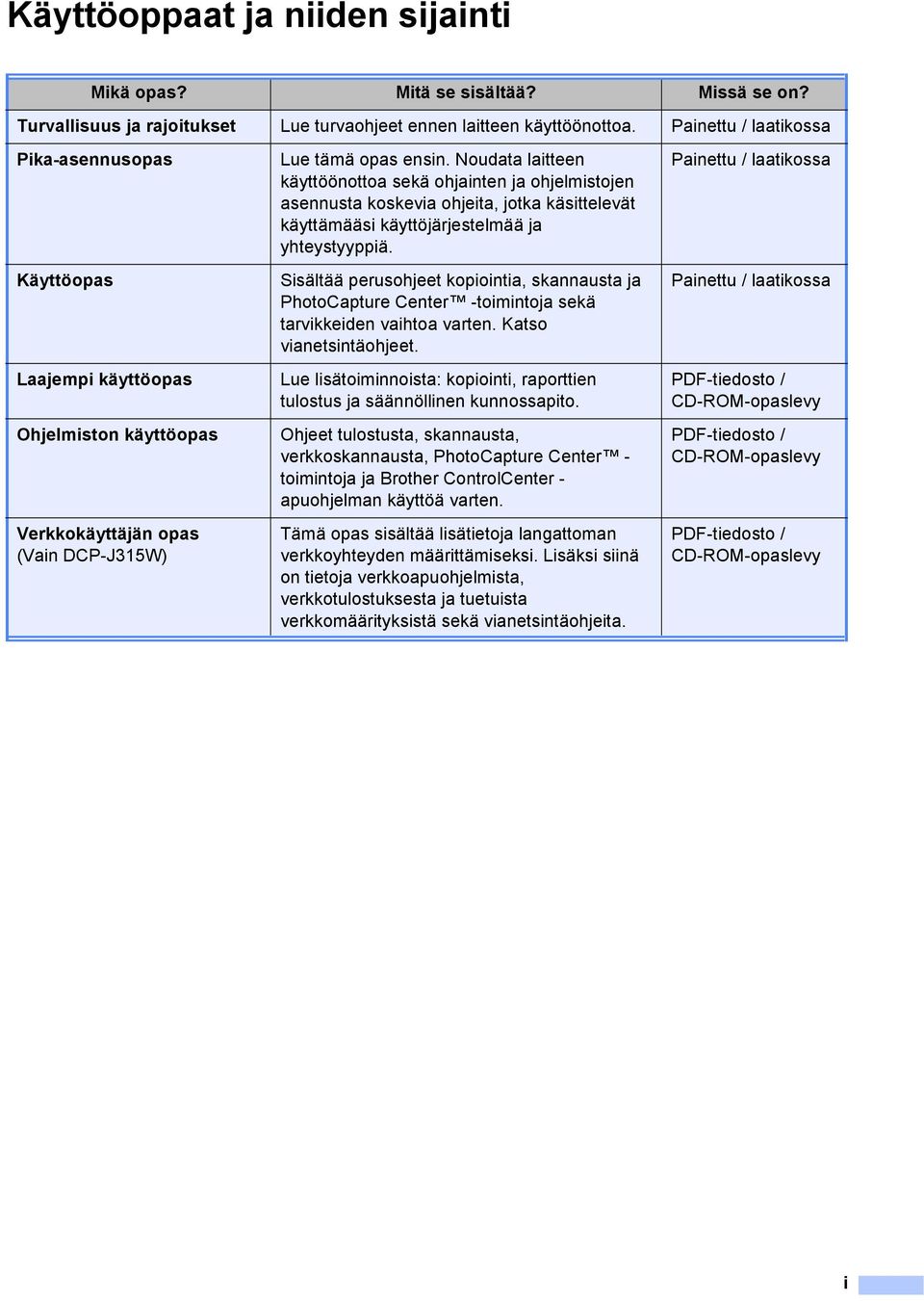

3 Käyttöoppaat ja niiden sijainti Mikä opas? Mitä se sisältää? Missä se on? Turvallisuus ja rajoitukset Lue turvaohjeet ennen laitteen käyttöönottoa. Painettu / laatikossa Pika-asennusopas Käyttöopas Laajempi käyttöopas Ohjelmiston käyttöopas Verkkokäyttäjän opas (Vain DCP-J315W) Lue tämä opas ensin. Noudata laitteen käyttöönottoa sekä ohjainten ja ohjelmistojen asennusta koskevia ohjeita, jotka käsittelevät käyttämääsi käyttöjärjestelmää ja yhteystyyppiä. Sisältää perusohjeet kopiointia, skannausta ja PhotoCapture Center -toimintoja sekä tarvikkeiden vaihtoa varten. Katso vianetsintäohjeet. Lue lisätoiminnoista: kopiointi, raporttien tulostus ja säännöllinen kunnossapito. Ohjeet tulostusta, skannausta, verkkoskannausta, PhotoCapture Center - toimintoja ja Brother ControlCenter - apuohjelman käyttöä varten. Tämä opas sisältää lisätietoja langattoman verkkoyhteyden määrittämiseksi. Lisäksi siinä on tietoja verkkoapuohjelmista, verkkotulostuksesta ja tuetuista verkkomäärityksistä sekä vianetsintäohjeita. Painettu / laatikossa Painettu / laatikossa PDF-tiedosto / CD-ROM-opaslevy PDF-tiedosto / CD-ROM-opaslevy PDF-tiedosto / CD-ROM-opaslevy i

4 Sisällysluettelo (KÄYTTÖOPAS) 1 Yleisiä tietoja 1 Näiden ohjeiden käyttäminen...1 Ohjeissa käytetyt symbolit ja käytänteet...1 Laajemman käyttöoppaan, Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan käyttö...1 Näin löydät oppaat...1 Brotherin tekninen tuki (Windows )...3 Brotherin tekninen tuki (Macintosh)...3 Ohjauspaneelin esittely...4 Nestekidenäytön merkinnät...5 Perustoiminnot...6 Varoitusmerkkivalojen tunnistus...6 Nestekidenäyttö...7 Taustavalon kirkkauden säätö Paperin asettaminen 8 Paperin ja muun tulostusmateriaalin asettaminen...8 Kirjekuorten ja postikorttien asettaminen...10 Pienten tulosteiden poisto laitteesta...12 Tulostusalue...13 Paperiasetukset...14 Paperityyppi...14 Paperikoko...14 Hyväksyttävä paperi ja muu tulostusmateriaali...15 Suositeltu tulostusmateriaali...15 Tulostusmateriaalin käsittely ja käyttö...16 Oikean tulostusmateriaalin valinta Asiakirjojen asettaminen 19 Asiakirjojen asettaminen...19 Valotustason käyttö...19 Skannattava alue Kopiointi 21 Kopiointi...21 Kopioinnin lopetus...21 Kopiointiasetukset...21 Paperiasetukset...22 ii

5 5 Valokuvien tulostus muistikortilta 23 PhotoCapture Center -toiminnot...23 Muistikortin käyttö...23 Näin pääset alkuun...24 Kuvien tulostaminen...26 Kuvien katseleminen...26 PhotoCapture Center -tulostusasetukset...26 Skannaus muistikortille Tulostus tietokoneelta 29 Asiakirjan tulostus Skannaus tietokoneeseen 30 Asiakirjan skannaus...30 Skannaus Skannaa-näppäimellä...30 Skannaus käyttämällä tulostinohjainta...30 A Säännöllinen kunnossapito 31 Värikasettien vaihto...31 Laitteen puhdistus ja tarkastus...33 Valotustason puhdistus...33 Paperin syöttötelan puhdistus...34 Tulostuspään puhdistus...34 Tulostuslaadun tarkistus...35 Tulostuksen kohdistuksen tarkistus...36 B Vianetsintä 37 Virhe- ja huoltoviestit...37 Virheanimaatio...40 Tulostimen tukos tai paperitukos...40 Vianetsintä...42 Ongelmia laitteen toiminnassa...42 Laitetiedot...47 Sarjanumeron tarkistus...47 Palautustoiminnot...47 Laitteen asetusten palauttaminen...47 C Valikko ja toiminnot 48 Ohjelmointi näytöstä...48 Valikkotaulukko...49 Tekstin syöttäminen...59 Erikoismerkkien lisääminen...59 Virheiden korjaaminen...59 iii

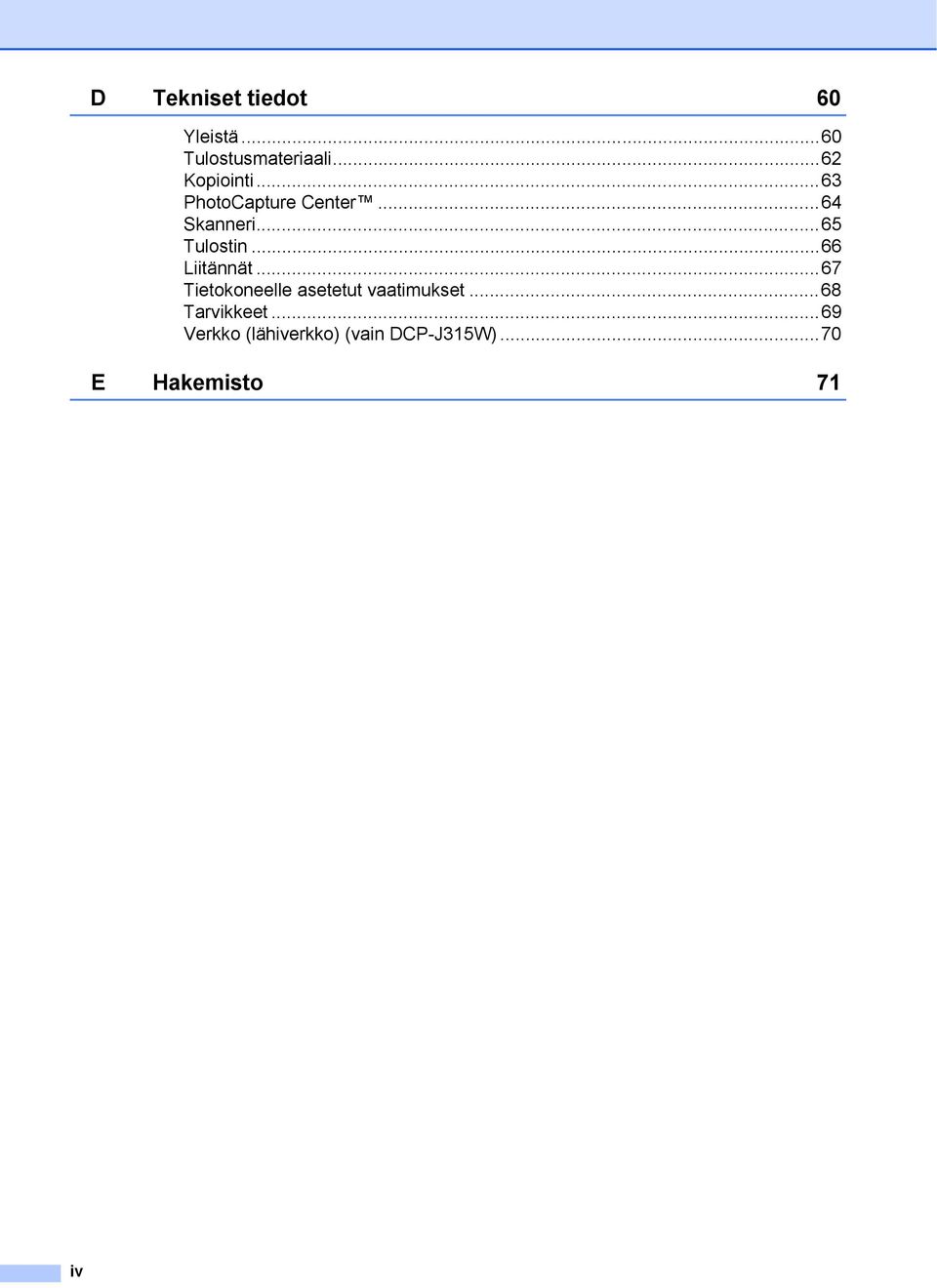

6 D Tekniset tiedot 60 Yleistä...60 Tulostusmateriaali...62 Kopiointi...63 PhotoCapture Center...64 Skanneri...65 Tulostin...66 Liitännät...67 Tietokoneelle asetetut vaatimukset...68 Tarvikkeet...69 Verkko (lähiverkko) (vain DCP-J315W)...70 E Hakemisto 71 iv

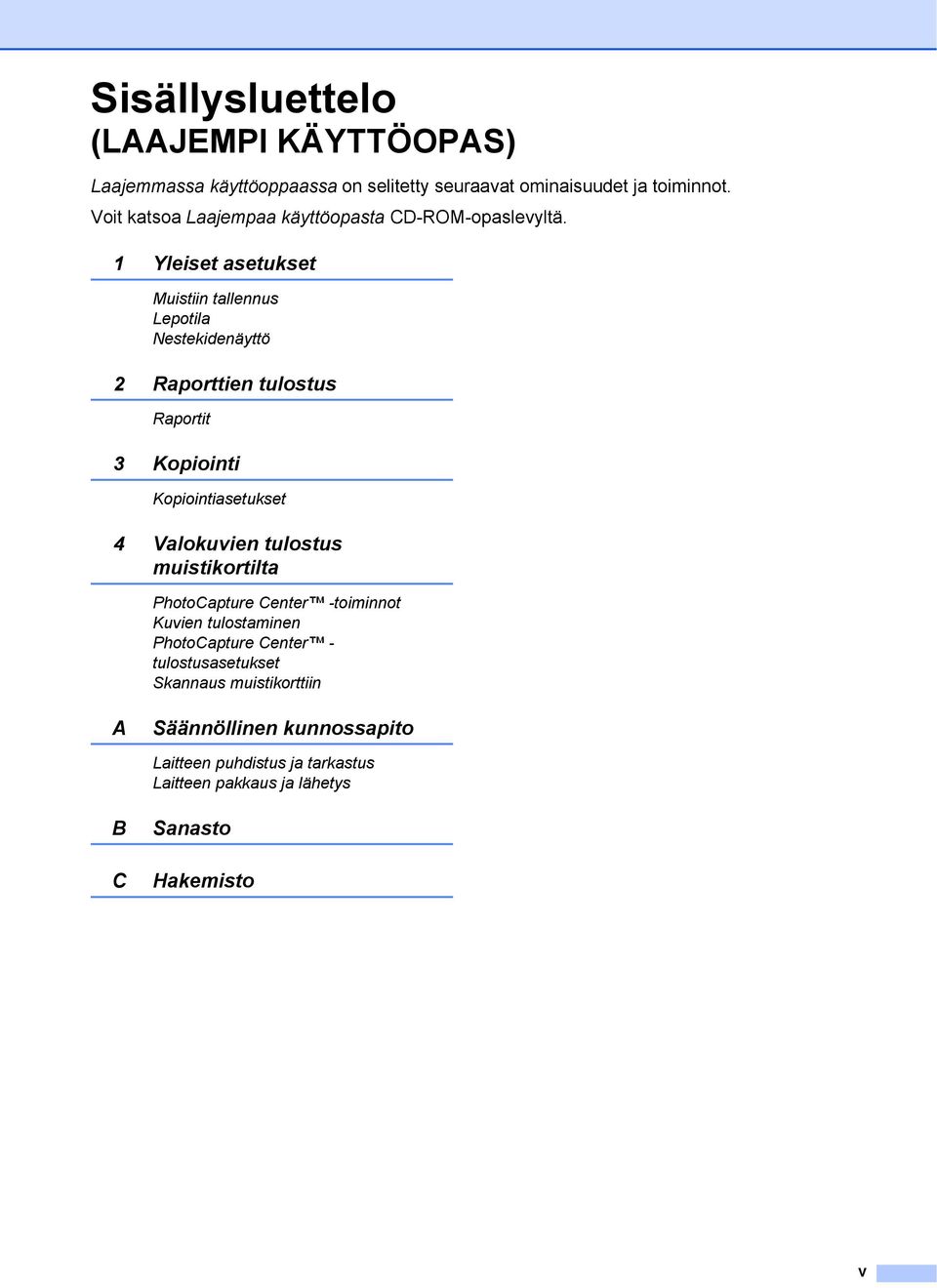

7 Sisällysluettelo (LAAJEMPI KÄYTTÖOPAS) Laajemmassa käyttöoppaassa on selitetty seuraavat ominaisuudet ja toiminnot. Voit katsoa Laajempaa käyttöopasta CD-ROM-opaslevyltä. 1 Yleiset asetukset Muistiin tallennus Lepotila Nestekidenäyttö 2 Raporttien tulostus Raportit 3 Kopiointi Kopiointiasetukset 4 Valokuvien tulostus muistikortilta PhotoCapture Center -toiminnot Kuvien tulostaminen PhotoCapture Center - tulostusasetukset Skannaus muistikorttiin A Säännöllinen kunnossapito Laitteen puhdistus ja tarkastus Laitteen pakkaus ja lähetys B C Sanasto Hakemisto v

8 vi

9 1 Yleisiä tietoja 1 Näiden ohjeiden käyttäminen 1 Kiitos Brother-laitteen hankinnasta! Lukemalla ohjeet saat parhaan hyödyn laitteestasi. Ohjeissa käytetyt symbolit ja käytänteet 1 Ohjeissa käytetään seuraavia symboleja ja käytänteitä. Lihavoitu teksti Kursivoitu teksti Courier New Lihavoitu fontti viittaa tiettyihin painikkeisiin laitteen ohjauspaneelissa tai tietokoneen näytöllä. Kursivoidulla fontilla on merkitty tärkeät kohdat tai sillä viitataan asiaan liittyvään toiseen aiheeseen. Laitteen nestekidenäytön viestit voi tunnistaa Courier New - fontista. VAROITUS VAROITUS ilmaisee mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa kuoleman tai vakavia tapaturmia, jos tilannetta ei vältetä. HUOMAUTUS HUOMAUTUS ilmaisee mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa vähäisiä tai kohtalaisia tapaturmia, jos tilannetta ei vältetä. TÄRKEÄÄ TÄRKEÄÄ ilmaisee mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa aineellisia vahinkoja tai tuotteen toiminnan estymisen. Vinkit kertovat, miten eri tilanteissa tulee toimia tai miten toimintoa voi käyttää muiden ominaisuuksien kanssa. Sähköiskuvaaran kuvake varoittaa mahdollisesta vaarallisesta jännitteestä. Laajemman käyttöoppaan, Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan käyttö 1 Tämä Käyttöopas ei sisällä kaikkia laitteen tietoja, esimerkiksi ohjeita kopioinnin, PhotoCapture Center -toiminnon, tulostimen, skannerin ja verkon lisäominaisuuksien käyttöön. Kun olet valmis perehtymään yksityiskohtaisiin tietoihin näistä toiminnoista, lue Laajempi käyttöopas, Ohjelmiston käyttöopas ja Verkkokäyttäjän opas, jotka ovat CD-ROMopaslevyllä. Näin löydät oppaat 1 a Käynnistä tietokone. Aseta CD-ROMopaslevy CD-ROM-asemaan. Vinkki (Windows -käyttäjät) Jos näyttö ei avaudu automaattisesti, mene kohtaan Oma tietokone (Tietokone), kaksoisnapsauta CD-ROMkuvaketta ja kaksoisnapsauta sitten tiedostoa index.html. b (Macintosh-käyttäjät) Kaksoisosoita CD-ROM-kuvaketta ja kaksoisosoita sitten index.html. 1 1

10 Luku 1 c Napsauta omaa maatasi. d Osoita omaa kieltäsi, osoita kohtaa Näytä opas ja napsauta sitten opasta, jonka haluat lukea. Vinkki (Vain Windows -käyttäjät) Selaimessasi saattaa näkyä sivun yläosassa keltainen palkki, joka sisältää ActiveX-komponentteja koskevan turvallisuusvaroituksen. Jotta sivu näkyisi oikein, napsauta palkkia, valitse Salli estetty sisältö ja napsauta sitten Suojausvaroitus-valintaikkunassa Kyllä. (Vain Windows -käyttäjät) 1 Käyttöohjeiden käyttö on nopeampaa, jos kopioit kaikki PDF-muodossa olevat käyttöohjeet johonkin oman tietokoneesi kansioon. Osoita omaa kieltäsi ja napsauta sitten Kopioi paikalliselle levylle. 1 Microsoft Internet Explorer 6.0 tai uudempi. Skannausohjeet 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet löytyvät seuraavasti: Ohjelmiston käyttöopas Skannaus ControlCenter Verkkoskannaus (Vain DCP-J315W) Verkkoasetusten ohjeet (vain DCP-J315W) 1 Tämä laite voidaan kytkeä langattomaan verkkoon. Pika-asennusopas sisältää perusasetusten ohjeet. Jos langaton tukiasema tai reititin tukee Wi-Fi Protected Setup- tai AOSS -toimintoa, voit myös noudattaa Pika-asennusoppaan ohjeita. Lisätietoja verkkoasetuksista on Verkkokäyttäjän oppaassa, joka on CD-ROM-opaslevyllä. 2

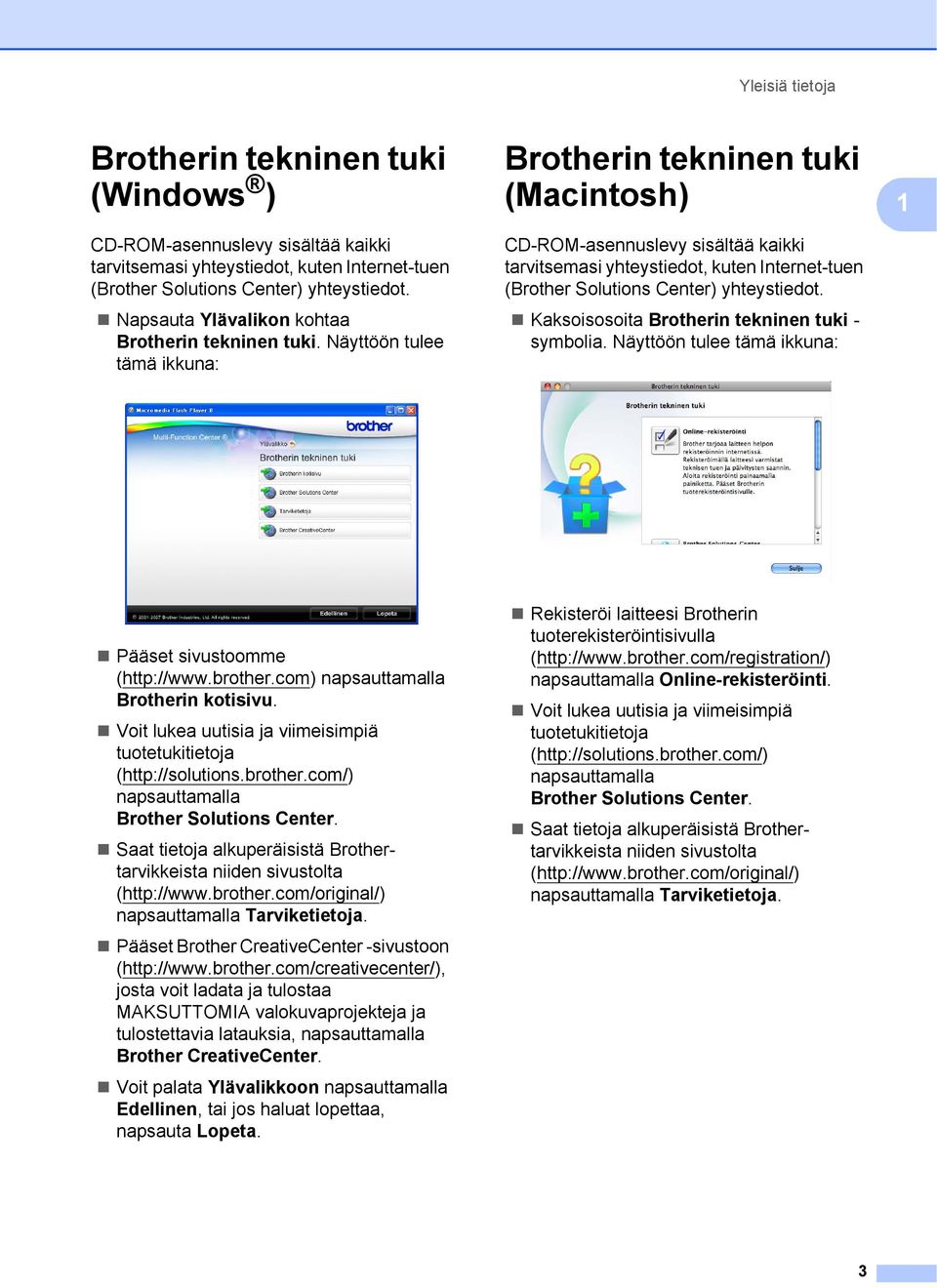

11 Yleisiä tietoja Brotherin tekninen tuki (Windows ) 1 CD-ROM-asennuslevy sisältää kaikki tarvitsemasi yhteystiedot, kuten Internet-tuen (Brother Solutions Center) yhteystiedot. Napsauta Ylävalikon kohtaa Brotherin tekninen tuki. Näyttöön tulee tämä ikkuna: Brotherin tekninen tuki (Macintosh) 1 CD-ROM-asennuslevy sisältää kaikki tarvitsemasi yhteystiedot, kuten Internet-tuen (Brother Solutions Center) yhteystiedot. Kaksoisosoita Brotherin tekninen tuki - symbolia. Näyttöön tulee tämä ikkuna: 1 Pääset sivustoomme ( napsauttamalla Brotherin kotisivu. Voit lukea uutisia ja viimeisimpiä tuotetukitietoja ( napsauttamalla Brother Solutions Center. Saat tietoja alkuperäisistä Brothertarvikkeista niiden sivustolta ( napsauttamalla Tarviketietoja. Pääset Brother CreativeCenter -sivustoon ( josta voit ladata ja tulostaa MAKSUTTOMIA valokuvaprojekteja ja tulostettavia latauksia, napsauttamalla Brother CreativeCenter. Voit palata Ylävalikkoon napsauttamalla Edellinen, tai jos haluat lopettaa, napsauta Lopeta. Rekisteröi laitteesi Brotherin tuoterekisteröintisivulla ( napsauttamalla Online-rekisteröinti. Voit lukea uutisia ja viimeisimpiä tuotetukitietoja ( napsauttamalla Brother Solutions Center. Saat tietoja alkuperäisistä Brothertarvikkeista niiden sivustolta ( napsauttamalla Tarviketietoja. 3

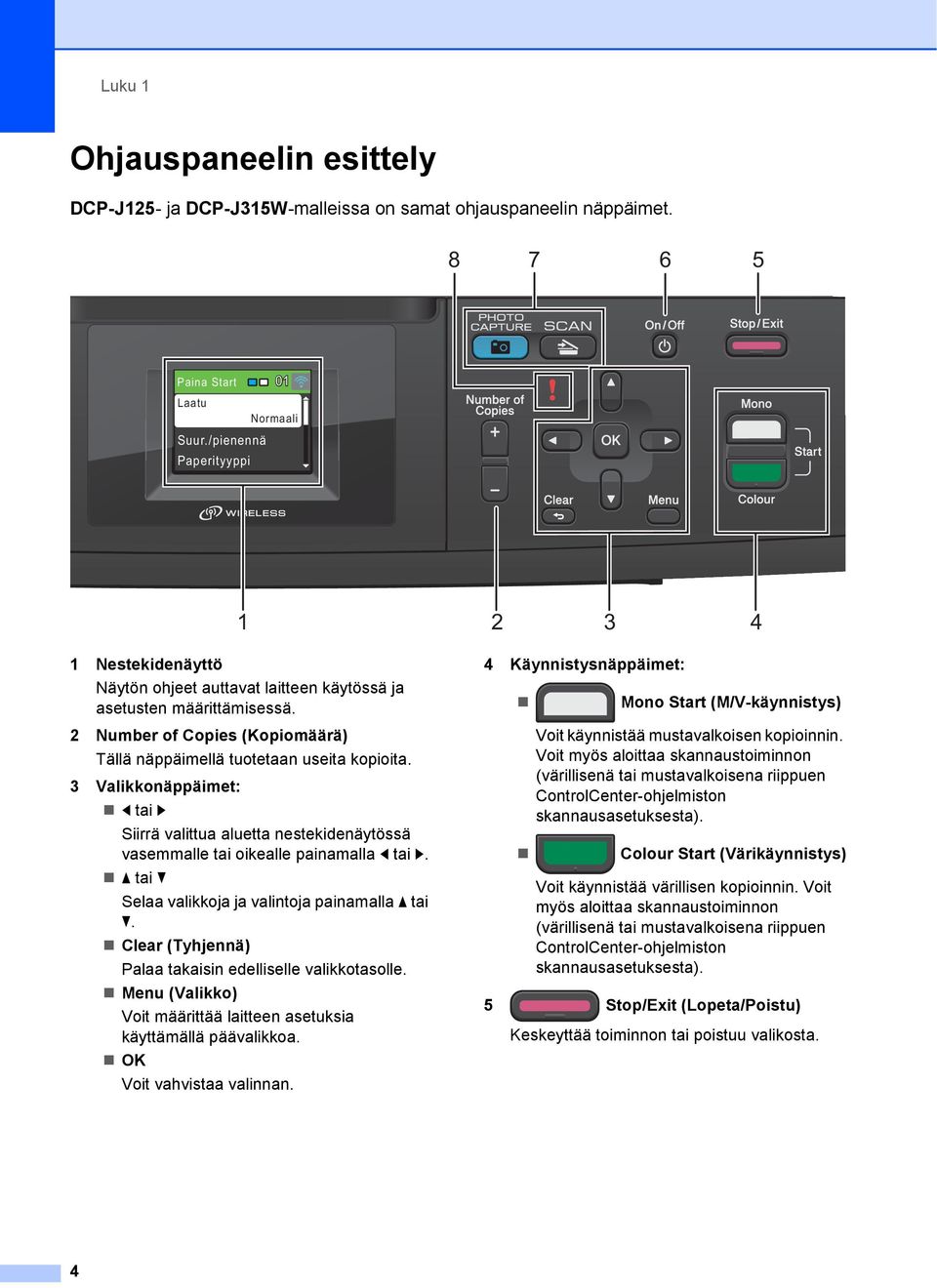

12 Luku 1 Ohjauspaneelin esittely 1 DCP-J125- ja DCP-J315W-malleissa on samat ohjauspaneelin näppäimet Paina Start 01 Laatu Normaali Suur./pienennä Paperityyppi Nestekidenäyttö Näytön ohjeet auttavat laitteen käytössä ja asetusten määrittämisessä. 2 Number of Copies (Kopiomäärä) Tällä näppäimellä tuotetaan useita kopioita. 3 Valikkonäppäimet: d tai c Siirrä valittua aluetta nestekidenäytössä vasemmalle tai oikealle painamalla d tai c. a tai b Selaa valikkoja ja valintoja painamalla a tai b. Clear (Tyhjennä) Palaa takaisin edelliselle valikkotasolle. Menu (Valikko) Voit määrittää laitteen asetuksia käyttämällä päävalikkoa. OK Voit vahvistaa valinnan. 4 Käynnistysnäppäimet: Mono Start (M/V-käynnistys) Voit käynnistää mustavalkoisen kopioinnin. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenter-ohjelmiston skannausasetuksesta). Colour Start (Värikäynnistys) Voit käynnistää värillisen kopioinnin. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenter-ohjelmiston skannausasetuksesta). 5 Stop/Exit (Lopeta/Poistu) Keskeyttää toiminnon tai poistuu valikosta. 4

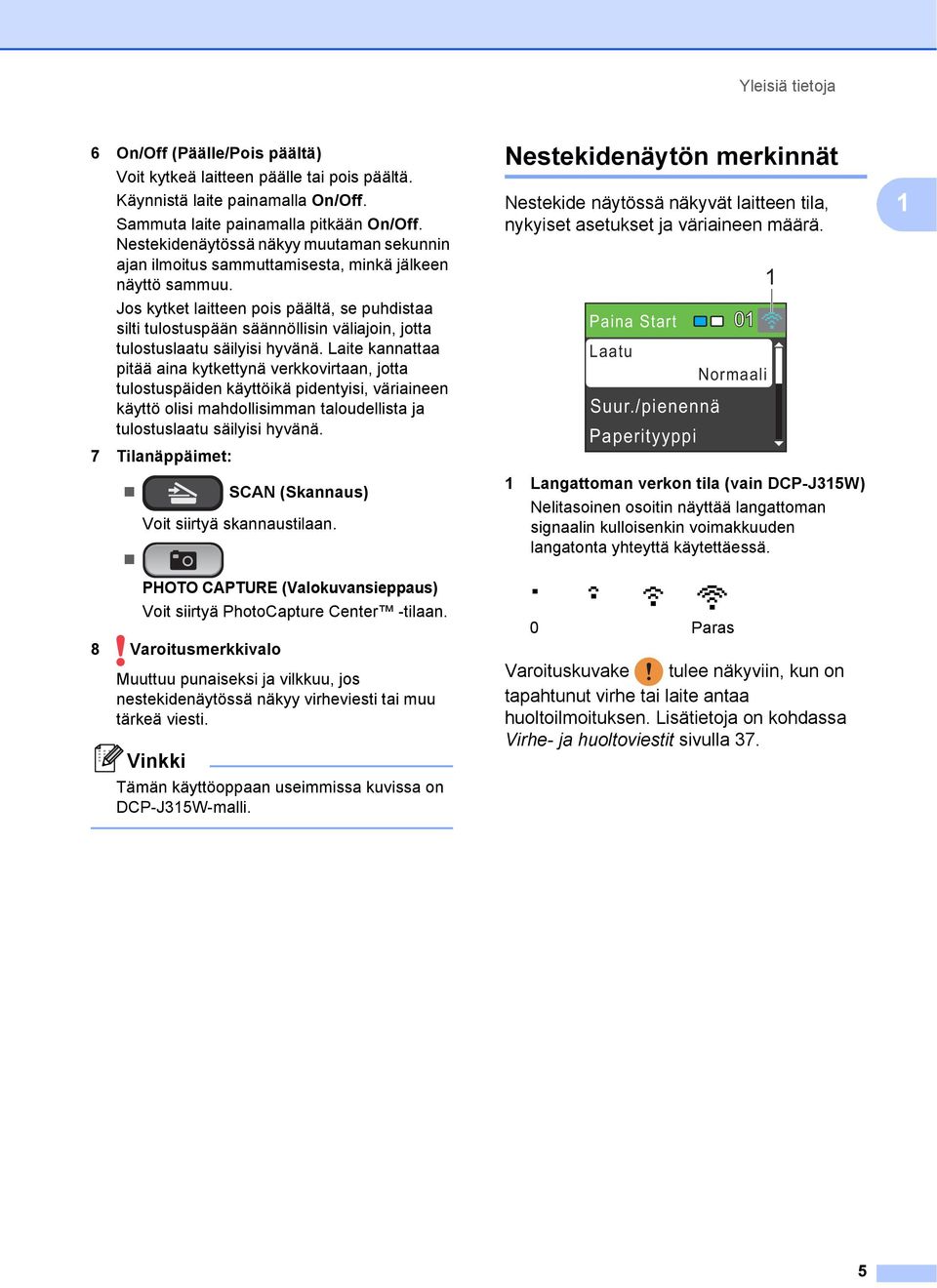

13 Yleisiä tietoja 6 On/Off (Päälle/Pois päältä) Voit kytkeä laitteen päälle tai pois päältä. Käynnistä laite painamalla On/Off. Sammuta laite painamalla pitkään On/Off. Nestekidenäytössä näkyy muutaman sekunnin ajan ilmoitus sammuttamisesta, minkä jälkeen näyttö sammuu. Jos kytket laitteen pois päältä, se puhdistaa silti tulostuspään säännöllisin väliajoin, jotta tulostuslaatu säilyisi hyvänä. Laite kannattaa pitää aina kytkettynä verkkovirtaan, jotta tulostuspäiden käyttöikä pidentyisi, väriaineen käyttö olisi mahdollisimman taloudellista ja tulostuslaatu säilyisi hyvänä. 7 Tilanäppäimet: SCAN (Skannaus) Voit siirtyä skannaustilaan. PHOTO CAPTURE (Valokuvansieppaus) Voit siirtyä PhotoCapture Center -tilaan. 8 Varoitusmerkkivalo Muuttuu punaiseksi ja vilkkuu, jos nestekidenäytössä näkyy virheviesti tai muu tärkeä viesti. Vinkki Tämän käyttöoppaan useimmissa kuvissa on DCP-J315W-malli. Nestekidenäytön merkinnät 1 Nestekide näytössä näkyvät laitteen tila, nykyiset asetukset ja väriaineen määrä. Paina Start 01 Laatu Normaali Suur./pienennä Paperityyppi 1 Langattoman verkon tila (vain DCP-J315W) Nelitasoinen osoitin näyttää langattoman signaalin kulloisenkin voimakkuuden langatonta yhteyttä käytettäessä. 0 Paras 1 Varoituskuvake tulee näkyviin, kun on tapahtunut virhe tai laite antaa huoltoilmoituksen. Lisätietoja on kohdassa Virhe- ja huoltoviestit sivulla

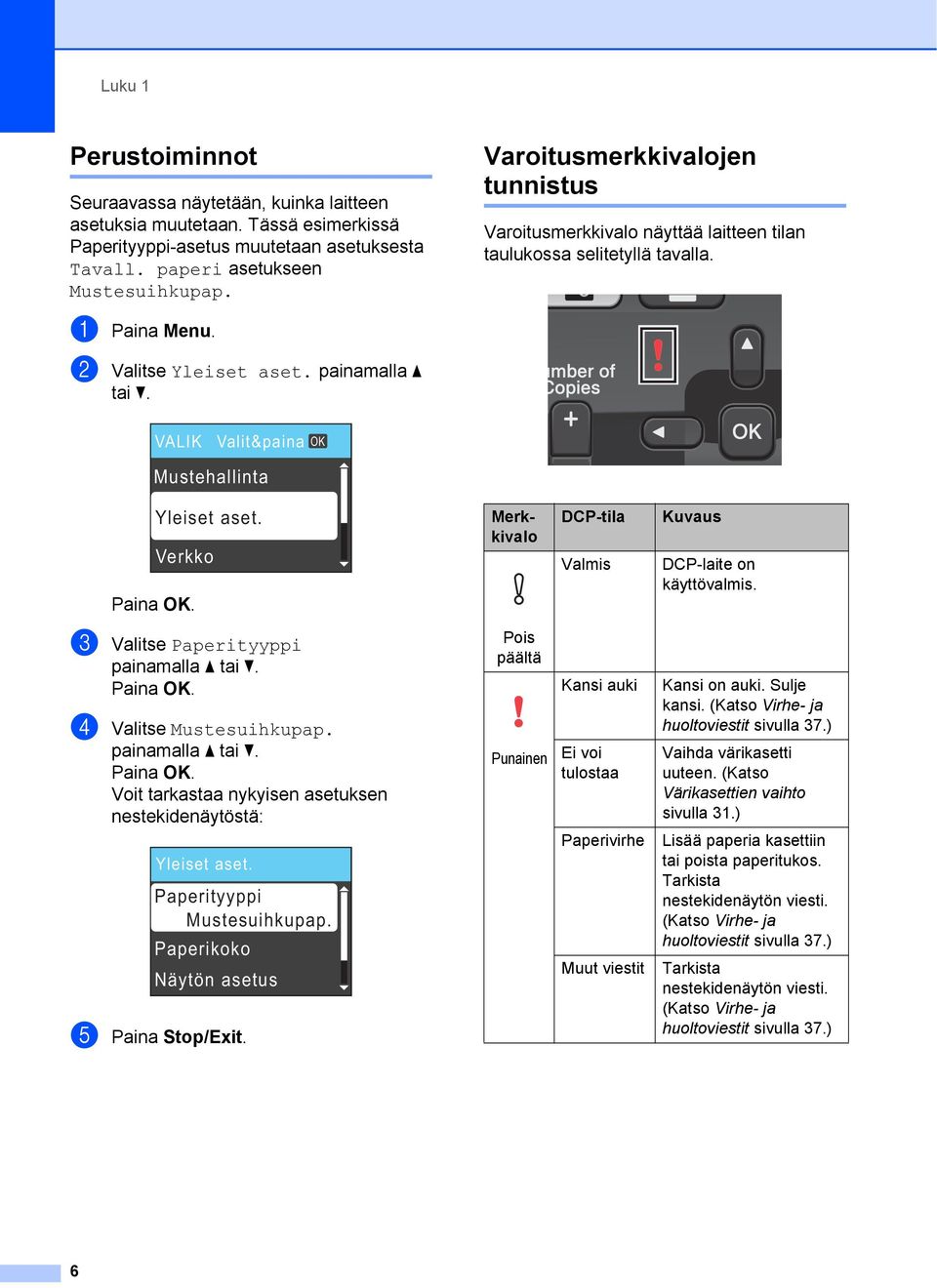

14 Luku 1 Perustoiminnot 1 Seuraavassa näytetään, kuinka laitteen asetuksia muutetaan. Tässä esimerkissä Paperityyppi-asetus muutetaan asetuksesta Tavall. paperi asetukseen Mustesuihkupap. Varoitusmerkkivalojen tunnistus 1 Varoitusmerkkivalo näyttää laitteen tilan taulukossa selitetyllä tavalla. a Paina Menu. b Valitse Yleiset aset. painamalla a tai b. VALIK Valit&paina OK Mustehallinta Paina OK. Yleiset aset. Verkko Merkkivalo DCP-tila Valmis Kuvaus DCP-laite on käyttövalmis. c Valitse Paperityyppi painamalla a tai b. Paina OK. d Valitse Mustesuihkupap. painamalla a tai b. Paina OK. Voit tarkastaa nykyisen asetuksen nestekidenäytöstä: Yleiset aset. Paperityyppi Mustesuihkupap. Paperikoko Näytön asetus e Paina Stop/Exit. Pois päältä Punainen Kansi auki Ei voi tulostaa Paperivirhe Muut viestit Kansi on auki. Sulje kansi. (Katso Virhe- ja huoltoviestit sivulla 37.) Vaihda värikasetti uuteen. (Katso Värikasettien vaihto sivulla 31.) Lisää paperia kasettiin tai poista paperitukos. Tarkista nestekidenäytön viesti. (Katso Virhe- ja huoltoviestit sivulla 37.) Tarkista nestekidenäytön viesti. (Katso Virhe- ja huoltoviestit sivulla 37.) 6

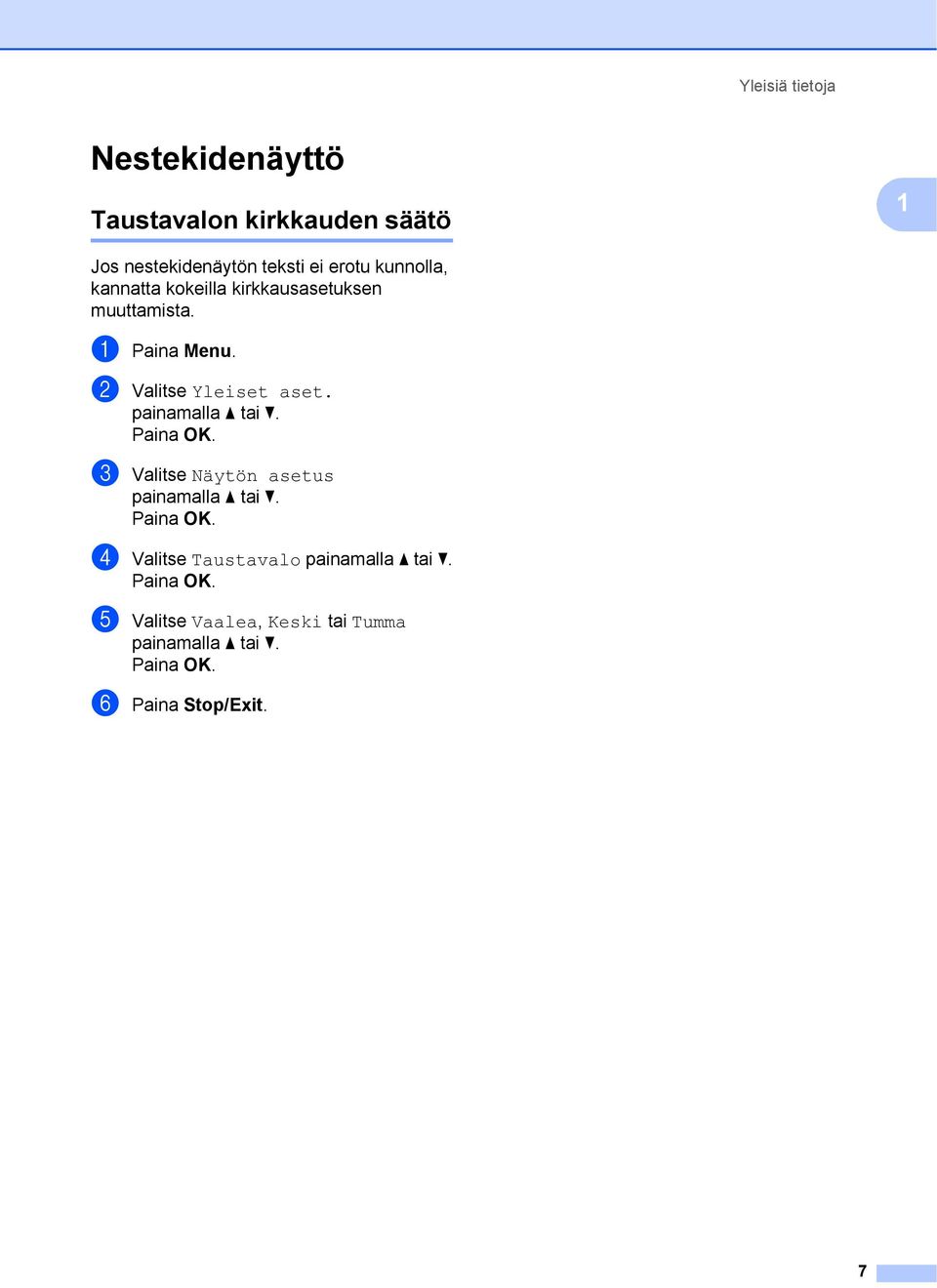

15 Yleisiä tietoja Nestekidenäyttö 1 Taustavalon kirkkauden säätö1 1 Jos nestekidenäytön teksti ei erotu kunnolla, kannatta kokeilla kirkkausasetuksen muuttamista. a Paina Menu. b Valitse Yleiset aset. painamalla a tai b. Paina OK. c Valitse Näytön asetus painamalla a tai b. Paina OK. d Valitse Taustavalo painamalla a tai b. Paina OK. e Valitse Vaalea, Keski tai Tumma painamalla a tai b. Paina OK. f Paina Stop/Exit. 7

16 2 Paperin asettaminen 2 Paperin ja muun tulostusmateriaalin asettaminen 2 a Jos paperituen läppä on auki, sulje se ja sulje sitten myös paperituki. Vedä paperikasetti kokonaan ulos laitteesta. c Paina ja siirrä paperin sivuohjaimia (1) ja sitten pituusohjainta (2) varovasti molemmin käsin ja säädä ne paperikoon mukaan. Varmista, että paperin sivuohjainten (1) ja pituusohjaimen (2) kolmiomerkit (3) ovat samalla kohdalla käytetyn paperikoon merkkien kanssa. 1 3 b Nosta luovutusalustan kansi (1)

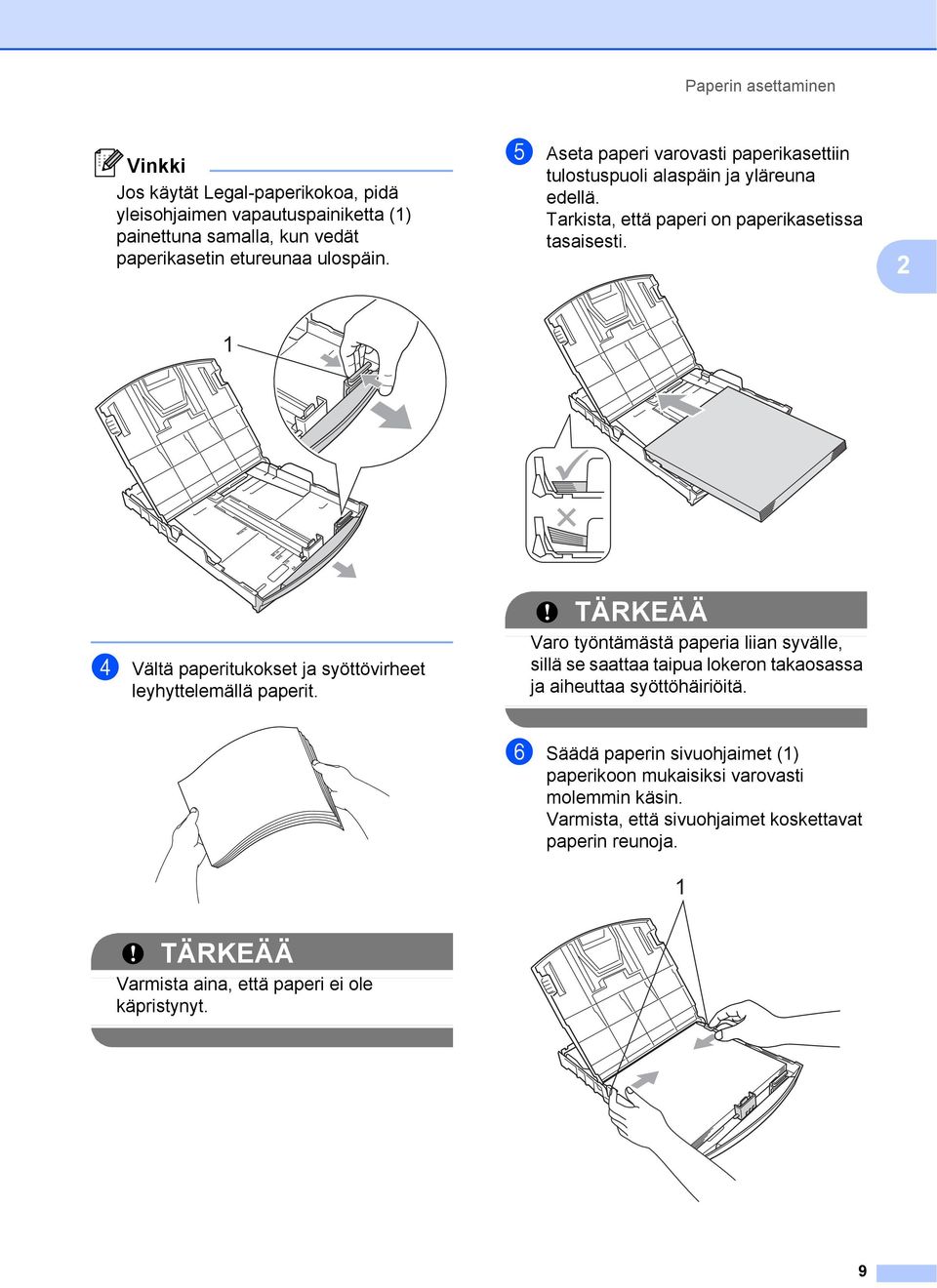

17 Paperin asettaminen Vinkki Jos käytät Legal-paperikokoa, pidä yleisohjaimen vapautuspainiketta (1) painettuna samalla, kun vedät paperikasetin etureunaa ulospäin. e Aseta paperi varovasti paperikasettiin tulostuspuoli alaspäin ja yläreuna edellä. Tarkista, että paperi on paperikasetissa tasaisesti. 2 1 d Vältä paperitukokset ja syöttövirheet leyhyttelemällä paperit. TÄRKEÄÄ Varo työntämästä paperia liian syvälle, sillä se saattaa taipua lokeron takaosassa ja aiheuttaa syöttöhäiriöitä. f Säädä paperin sivuohjaimet (1) paperikoon mukaisiksi varovasti molemmin käsin. Varmista, että sivuohjaimet koskettavat paperin reunoja. 1 TÄRKEÄÄ Varmista aina, että paperi ei ole käpristynyt. 9

18 Luku 2 g Sulje luovutusalustan kansi. Kirjekuorten ja postikorttien asettaminen 2 Tietoja kirjekuorista 2 Käytä kirjekuoria, jotka painavat g/m 2. Joidenkin kirjekuorien marginaalit on asetettava sovellusohjelmassa. Tee testitulostus, ennen kuin tulostat useita kirjekuoria. h Työnnä paperikasetti hitaasti laitteeseen. TÄRKEÄÄ ÄLÄ käytä mitään seuraavista kirjekuorityypeistä, sillä ne aiheuttavat paperinsyöttöongelmia: Pussikirjekuoria. Kohokuvioisia kirjekuoria. Kirjekuoria, joissa on liittimiä. Kirjekuoria, joiden sisäpuolelle on painettu tekstiä tai kuvia. i Pidä paperikasettia paikoillaan ja vedä paperitukea ( ), kunnes se naksahtaa. Avaa sitten paperituen läppä ( ). Liima 2 Kaksinkertainen läppä 2 2 Joskus voi ilmetä paperinsyöttöongelmia käytettyjen kirjekuorien paksuuden, koon tai läpän muodon vuoksi. 1 TÄRKEÄÄ ÄLÄ käytä paperituen läppää Legalpaperikoon kanssa. 10

19 Paperin asettaminen Kirjekuorten ja postikorttien asettaminen 2 a Ennen kuin asetat kirjekuoret tai postikortit kasettiin, paina niiden kulmat ja sivut mahdollisimman litteiksi. TÄRKEÄÄ Jos useampi kirjekuori tai postikortti lähtee liikkeelle yhtä aikaa, yritä uudelleen asettamalla paperikasettiin yksi kirjekuori tai postikortti kerrallaan. b Aseta kirjekuoret tai postikortit paperikasettiin osoitepuoli alaspäin ja etureuna (kirjekuoren yläreuna) edellä. Paina ja siirrä paperin sivuohjaimia (1) sekä paperin pituusohjainta (2) varoen molemmin käsin kirjekuorten tai postikorttien koon mukaan

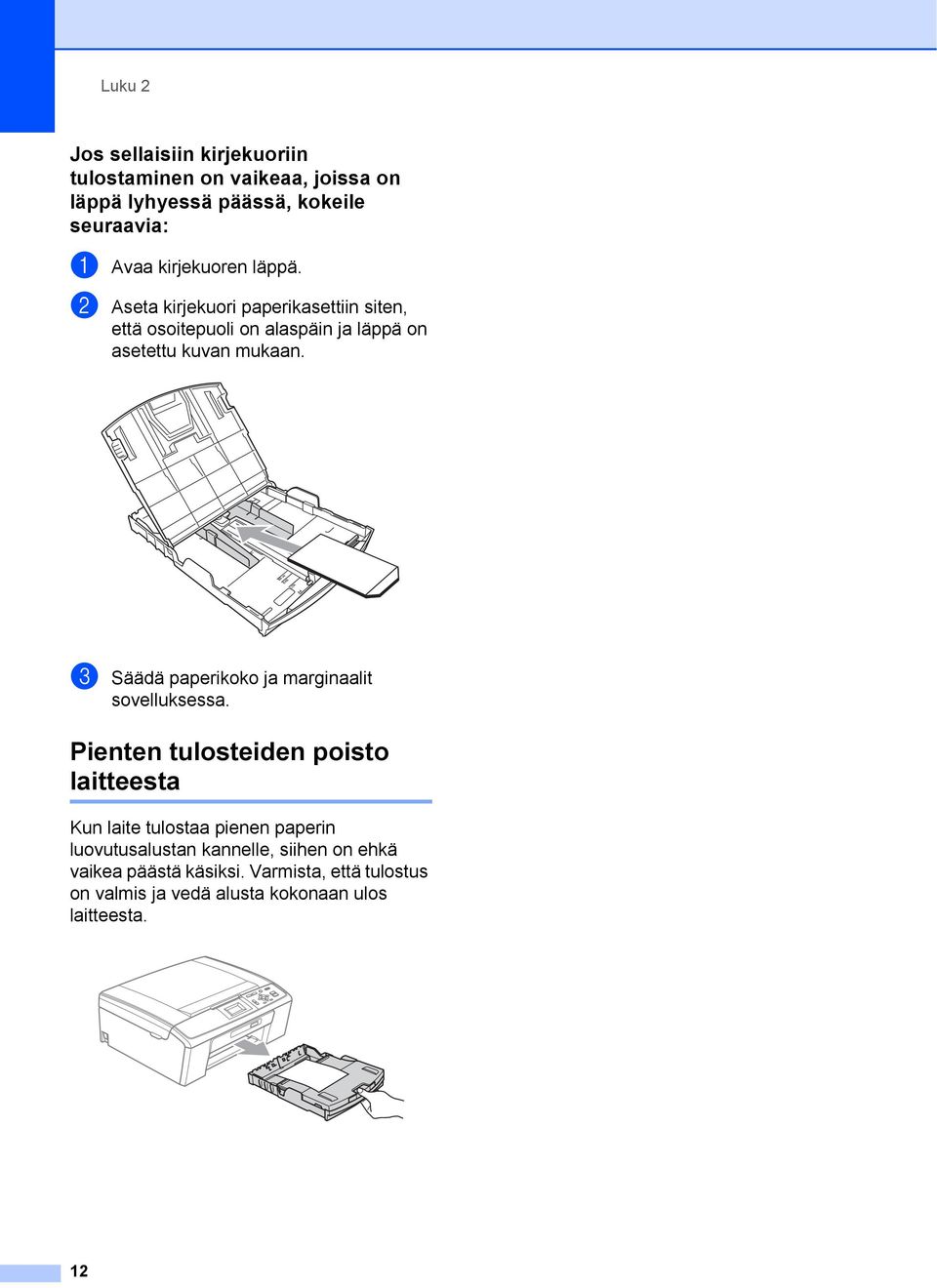

20 Luku 2 Jos sellaisiin kirjekuoriin tulostaminen on vaikeaa, joissa on läppä lyhyessä päässä, kokeile seuraavia: 2 a Avaa kirjekuoren läppä. b Aseta kirjekuori paperikasettiin siten, että osoitepuoli on alaspäin ja läppä on asetettu kuvan mukaan. c Säädä paperikoko ja marginaalit sovelluksessa. Pienten tulosteiden poisto laitteesta 2 Kun laite tulostaa pienen paperin luovutusalustan kannelle, siihen on ehkä vaikea päästä käsiksi. Varmista, että tulostus on valmis ja vedä alusta kokonaan ulos laitteesta. 12

21 Paperin asettaminen Tulostusalue 2 Tulostusalue riippuu käytettävän sovelluksen asetuksista. Alla olevat luvut osoittavat irtoarkkien ja kirjekuorten tulostusalueen ulkopuoliset osat. Laite voi tulostaa irtoarkin tummennetuille alueille, kun reunaton tulostus on käytettävissä ja käytössä. (Katso Tulostus (Windows ) tai Tulostus ja faksien lähetys (Macintosh) Ohjelmiston käyttöoppaasta.) 2 Irtoarkit Kirjekuoret Yläosa (1) Alaosa (2) Vasen (3) Oikea (4) Irtoarkit 3 mm 3 mm 3 mm 3 mm Kirjekuoret 12 mm 24 mm 3 mm 3 mm Vinkki Reunatonta tulostusta ei voi käyttää kirjekuorille. 13

22 Luku 2 Paperiasetukset 2 Paperityyppi 2 Saat parhaan tulostuslaadun, kun valitset laitteesta käytettävän paperityypin. a Paina Menu. b Valitse Yleiset aset. painamalla a tai b. Paina OK. c Valitse Paperityyppi painamalla a tai b. Paina OK. d Valitse Tavall. paperi, Mustesuihkupap., Brother BP71, Brother BP61, Muu kiiltävä tai Kalvo painamalla a tai b. Paina OK. Paperikoko 2 Kopioiden tulostukseen voidaan käyttää viittä paperikokoa: A4, A5, Letter, Legal ja cm. Kun asetat laitteeseen erikokoista paperia, paperikoon asetusta on muutettava. a Paina Menu. b Valitse Yleiset aset. painamalla a tai b. Paina OK. c Valitse Paperikoko painamalla a tai b. Paina OK. d Valitse A4, A5, 10x15cm, Letter tai Legal painamalla a tai b. Paina OK. e Paina Stop/Exit. e Paina Stop/Exit. Vinkki Laite syöttää tulostetut arkit tekstipuoli ylöspäin laitteen etupuolella olevan paperikasetin päälle. Kun tulostat piirtoheitinkalvoille tai kiiltävälle paperille, poista jokainen arkki kasetilta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen ja paperitukokset. 14

23 Paperin asettaminen Hyväksyttävä paperi ja muu tulostusmateriaali2 Laitteessa käytettävä paperityyppi voi vaikuttaa tulostuslaatuun. Saat asetusten mukaisen parhaan tulostuslaadun, kun varmistat aina, että tulostuspaperi vastaa laitteen paperityyppiasetusta. Voit käyttää tavallista paperia, mustesuihkupaperia (päällystettyä paperia), kiiltävää paperia, piirtoheitinkalvoja ja kirjekuoria. Ennen suurten paperimäärien hankintaa on suositeltavaa kokeilla eri paperityyppejä. Saat parhaat tulokset käyttämällä Brotherpaperia. Kun tulostat mustesuihkupaperille (päällystetylle paperille), piirtoheitinkalvoille tai kiiltävälle paperille, valitse oikea tulostusmateriaali tulostinohjaimen Perusasetuksetvälilehdeltä tai valikon Paperityyppiasetuksesta. (Katso Paperityyppi sivulla 22.) Kun tulostat Brotherin valokuvapaperille, aseta paperikasettiin yksi ylimääräinen arkki samaa valokuvapaperia. Paperipakkaukseen on lisätty ylimääräinen arkki tätä tarkoitusta varten. Kun tulostat piirtoheitinkalvoille tai valokuvapaperille, poista jokainen arkki alustalta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen tai paperitukokset. Vältä koskettamasta paperin tulostuspintaa välittömästi tulostuksen jälkeen. Pinta saattaa olla osin märkä ja voi tahrata sormesi. Suositeltu tulostusmateriaali 2 Suosittelemme Brother-paperia, jotta saat parhaan tulostuslaadun. (Katso seuraavaa taulukkoa.) Jos maassasi ei ole Brother-paperia saatavana, suosittelemme eri paperilaatujen kokeilua ennen suurten määrien hankintaa. Piirtoheitinkalvoiksi suosittelemme 3Mpiirtoheitinkalvoja. Brother-paperi Paperityyppi Nimike Tavallinen A4 BP60PA Kiiltävä A4-valokuvapaperi BP71GA4 A4-mustesuihkupaperi (matta) BP60MA cm kiiltävä BP71GP 2 15

24 Luku 2 Tulostusmateriaalin käsittely ja käyttö 2 Säilytä paperi alkuperäispakkauksessa ja pidä pakkaus suljettuna. Pidä paperi tasaisena ja kuivana. Vältä sen altistusta suoralle auringonvalolle ja kuumuudelle. Älä kosketa valokuvapaperin kiiltävää (päällystettyä) puolta. Aseta valokuvapaperi kasettiin kiiltävä puoli alaspäin. Älä kosketa piirtoheitinkalvojen kumpaakaan puolta, sillä kalvo imee herkästi ihosta kosteutta ja öljyä, mikä voi heikentää tulostuslaatua. Lasertulostimille/-kopiokoneille suunnitellut piirtoheitinkalvot voivat tahrata seuraavaksi tulostettavan asiakirjan. Käytä ainoastaan mustesuihkutulostukseen suositeltuja piirtoheitinkalvoja. Luovutusalustan kannen paperikapasiteetti 2 Korkeintaan 50 arkkia 80 g/m 2 -painoista A4- paperia. Piirtoheitinkalvot ja valokuvapaperi on poistettava luovutusalustan kannelta yksi kerrallaan. Näin vältetään tulosteen tahraantuminen. TÄRKEÄÄ ÄLÄ käytä seuraavanlaisia papereita: vahingoittuneita, käpristyneitä, rypistyneitä tai epäsäännöllisen muotoisia papereita mm:n käyristymä tai sitä suurempi voi aiheuttaa paperitukoksia. erittäin kiiltäviä tai hyvin karkeapintaisia papereita papereita, joita ei voi asettaa yhtenäiseen pinoon poikittaisarkkipaperista tehtyjä papereita 16

25 Paperin asettaminen Oikean tulostusmateriaalin valinta 2 Paperityyppi ja -koko eri käyttötarkoituksiin 2 Paperityyppi Paperikoko Käyttö Kopiointi Valokuva Tulostin Irtoarkit A mm Kyllä Kyllä Kyllä Letter 215,9 279,4 mm Kyllä Kyllä Kyllä Legal 215,9 355,6 mm Kyllä Kyllä Executive mm Kyllä JIS B mm Kyllä A mm Kyllä Kyllä A mm Kyllä Kortit Valokuva cm Kyllä Kyllä Kyllä Valokuva 2L cm Kyllä Kyllä Arkistokortti mm Kyllä Postikortti mm Kyllä Postikortti mm Kyllä (kaksiosainen) Kirjekuoret C5-kirjekuori mm Kyllä DL-kirjekuori mm Kyllä COM mm Kyllä Monarch mm Kyllä JE4-kirjekuori mm Kyllä Piirtoheitinkalvot A mm Kyllä Kyllä Letter 215,9 279,4 mm Kyllä Kyllä Legal 215,9 355,6 mm Kyllä Kyllä A mm Kyllä Kyllä 2 17

26 Luku 2 Paperin paino, paksuus ja kapasiteetti 2 Paperityyppi Paino Paksuus Arkkeja Irtoarkit Tavallinen paperi g/m 2 0,08 0,15 mm Mustesuihkupaperi g/m 2 0,08 0,25 mm 20 Kiiltävä paperi Korkeintaan 220 g/m 2 Korkeintaan 0,25 mm 20 2 Kortit Valokuvakortti Korkeintaan 220 g/m 2 Korkeintaan 0,25 mm 20 2 Arkistokortti Korkeintaan 120 g/m 2 Korkeintaan 0,15 mm 30 Postikortti Korkeintaan 200 g/m 2 Korkeintaan 0,25 mm 30 Kirjekuoret g/m 2 Korkeintaan 0,52 mm 10 Piirtoheitinkalvot 10 1 Korkeintaan 100 arkkia 80 g/m 2 -painoista paperia. 2 BP g/m 2 -paperi on suunniteltu erityisesti Brother-mustesuihkutulostimia varten. 18

27 3 Asiakirjojen asettaminen 3 Asiakirjojen asettaminen 3 Valotustason käyttö 3 Valotustason avulla voit kopioida tai skannata kirjan sivut tai yhden sivun kerrallaan. Asiakirjojen asettaminen 3 a Nosta valotustason kansi ylös. b Sijoita asiakirja tekstipuoli alaspäin valotustason vasempaan yläkulmaan vasemmalla ja ylhäällä olevien merkkien mukaan. 3 Tuetut asiakirjakoot 3 Pituus: Leveys: Paino: Korkeintaan 297 mm Korkeintaan 215,9 mm Korkeintaan 2 kg c Sulje valotustason kansi. TÄRKEÄÄ Jos skannaat kirjaa tai paksua asiakirjaa, ÄLÄ iske kantta kiinni tai paina sitä. 19

28 Luku 3 Skannattava alue 3 Skannattava alue riippuu käytettävän sovelluksen asetuksista. Seuraavassa kuvassa on merkitty alueet, joita ei voi skannata Käyttö Asiakirjan koko Yläosa (1) Alaosa (2) Vasen (3) Oikea (4) Kopiointi A4 3 mm 3 mm Letter 3 mm 3 mm Skannaus A4 3 mm 3 mm Letter 3 mm 3 mm 20

29 4 Kopiointi 4 Kopiointi 4 Seuraavat vaiheet esittelevät kopioinnin peruskäytön. Laajempi käyttöopas sisältää tarkat tiedot kustakin toiminnosta. a Aseta asiakirja valotustasolle tekstipuoli alaspäin. (Katso Valotustason käyttö sivulla 19.) b Paina + tai - toistuvasti, kunnes haluamasi kopioiden lukumäärä tulee näyttöön (enintään 99). Laatu Paina Start Suur./pienennä Paperityyppi Normaali Kopiomäärä c Paina Mono Start tai Colour Start. Kopioinnin lopetus 4 Lopeta kopiointi painamalla Stop/Exit. Kopiointiasetukset 4 Edempänä mainittuja kopiointiasetuksia voidaan muuttaa. Selaa kopiointiasetuksia painamalla a tai b. Kun haluamasi asetus on korostettuna, paina OK. (Käyttöopas) Jos haluat lisätietoja seuraavien kopiointiasetusten muuttamisesta, katso sivu 22: Paperityyppi Paperikoko (Laajempi käyttöopas) Jos haluat lisätietoja seuraavien kopiointiasetusten muuttamisesta, katso luku 3: Laatu Suur./pienennä Tiheys Sivun asettelu Aseta uusi olet. Tehdasasetukset 4 21

30 Luku 4 Paperiasetukset 4 Paperityyppi 4 Jos kopioit erikoispaperille, valitse asetuksista kyseinen paperityyppi, jotta saat parhaan mahdollisen tulostuslaadun. a Aseta asiakirja laitteeseen. b Näppäile kopioiden lukumäärä. c Valitse Paperityyppi painamalla a tai b. Paina OK. d Valitse Tavall. paperi, Mustesuihkupap., Brother BP71, Brother BP61, Muu kiiltävä tai Kalvo painamalla a tai b. Paina OK. e Ellet halua muuttaa muita asetuksia, paina Mono Start tai Colour Start. Paperikoko 4 Jos kopioit muulle kuin A4-paperille, joudut vaihtamaan paperikokoasetuksen. Voit kopioida vain A4-, Legal-, Letter- tai A5- kokoiselle paperille tai cm -kokoiselle valokuvapaperille. a Aseta asiakirja laitteeseen. b Näppäile kopioiden lukumäärä. c Valitse Paperikoko painamalla a tai b. Paina OK. d Valitse A4, A5, 10x15cm, Letter tai Legal painamalla a tai b. Paina OK. e Ellet halua muuttaa muita asetuksia, paina Mono Start tai Colour Start. 22

31 5 Valokuvien tulostus muistikortilta 5 PhotoCapture Center -toiminnot 5 Voit tulostaa valokuvia suoraan digitaalikameran tallennusvälineestä, vaikka laitetta ei olisi kytketty tietokoneeseen. (Katso Kuvien tulostaminen sivulla 26.) Voit skannata asiakirjoja ja tallentaa ne suoraan muistikortille. (Katso Skannaus muistikortille sivulla 27.) Jos laite on kytketty tietokoneeseen, voit käyttää tietokoneesta käsin muistikorttia, joka on asetettu laitteen etuosan korttipaikkaan. 5 (Katso PhotoCapture Center (Windows ) tai Etäasetusohjelma ja PhotoCapture Center (Macintosh) Ohjelmiston käyttöoppaasta.) Muistikortin käyttö 5 Tässä Brother-laitteessa on media-asemia (korttipaikkoja), jotka sopivat seuraaville yleisesti käytetyille digitaalikameroiden tallennusvälineille: Memory Stick, Memory Stick PRO, Memory Stick Duo, Memory Stick PRO Duo, SD ja SDHC. Voit tulostaa digitaalikuvia digitaalikamerasta laadukkaalla, valokuvatasoisella erottelukyvyllä PhotoCapture Center - toiminnon avulla. 23

32 Luku 5 Näin pääset alkuun 5 Aseta muistikortti kunnolla oikeaan korttipaikkaan. 1 1 Muistikorttipaikka Korttipaikka Ylempi korttipaikka Yhteensopivat muistikortit Memory Stick Memory Stick PRO Memory Stick Duo Memory Stick PRO Duo Alempi korttipaikka Memory Stick Micro (edellyttää sovitinta) SD SDHC mini SD (edellyttää sovitinta) micro SD (edellyttää sovitinta) TÄRKEÄÄ ÄLÄ aseta Memory Stick Duo -korttia alempaan SD-korttipaikkaan, ettei laite vaurioidu. 24

33 Valokuvien tulostus muistikortilta PHOTO CAPTURE -näppäimen merkkivalot: Kun PHOTO CAPTURE -merkkivalo palaa, muistikortti on oikein paikallaan. Kun PHOTO CAPTURE -merkkivalo ei pala, muistikortti ei ole oikein paikallaan. Kun PHOTO CAPTURE -merkkivalo vilkkuu, laite lukee muistikortilta tai tallentaa siihen. 5 TÄRKEÄÄ ÄLÄ irrota virtajohtoa tai poista muistikorttia media-asemasta (korttipaikasta), kun laite lukee muistikortilta tai tallentaa siihen (PHOTO CAPTURE -näppäimen vilkkuessa). Tietoja katoaa tai kortti vahingoittuu. Laite pystyy lukemaan vain yhtä laitetta kerrallaan. 25

34 Luku 5 Kuvien tulostaminen 5 Kuvien katseleminen 5 Valokuvia voi esikatsella nestekidenäytössä ennen niiden tulostamista. Jos kuvatiedostot ovat suuria, kuvien avautuminen nestekidenäyttöön saattaa kestää hetken. a Varmista, että olet asettanut muistikortin oikeaan korttipaikkaan. Paina (PHOTO CAPTURE). b Valitse Katso kuva(t) painamalla a tai b. Paina OK. c Valitse valokuva painamalla d tai c. d Anna kopioiden määrä painamalla + tai - toistuvasti. e Toista vaiheet c ja d, kunnes kaikki kuvat on valittu. Vinkki Palaa edelliselle tasolle painamalla Clear. f Kun olet valinnut kaikki kuvat, tee jompikumpi seuraavista: Paina OK ja muuta tulostusasetuksia. (Katso PhotoCapture Center - tulostusasetukset sivulla 26.) Jos et halua muuttaa asetuksia, tulosta painamalla Colour Start. PhotoCapture Center -tulostusasetukset 5 Voit vaihtaa tulostusasetuksia väliaikaisesti seuraavaa tulostustehtävää varten. Laite siirtyy takaisin oletusasetuksiin 3 minuutin kuluttua. Vinkki Voit tallentaa useimmin käyttämäsi tulostusasetukset oletusasetuksiksi. (Katso kohtaa Muutosten määrittäminen uusiksi oletusasetuksiksi Laajemman käyttöoppaan luvussa 4.) Paina Start Tulostuslaatu Valokuva Paperityyppi Paperikoko 1 Tulosteiden lukumäärä (Toiminnolle Valokuvien katselu) Voit näyttää tulostettavien valokuvien kokonaismäärän. (Toiminnoille Tulosta kaikki kuvat ja Tulosta kuvat) Voit näyttää kustakin valokuvasta tulostettavien kopioiden lukumäärän. (DPOF-tulostus) Tämä ei tule näkyviin

35 Valokuvien tulostus muistikortilta Skannaus muistikortille 5 Voit skannata mustavalkoisia ja värillisiä asiakirjoja muistikortille. Mustavalkoiset asiakirjat tallennetaan tiedostomuodossa PDF (*.PDF) tai TIFF (*.TIF). Värilliset asiakirjat voidaan tallentaa tiedostomuodossa PDF (*.PDF) tai JPEG (*.JPG). Oletusasetus on Väri 150 dpi ja oletustiedostomuoto on PDF. Laite luo automaattisesti tiedostonimet tämänhetkisen päivämäärän mukaan. (Pika-asennusopas sisältää tarkat tiedot.) Esimerkiksi viidennen skannatun kuvan nimi on PDF. Voit muuttaa värin ja laadun. Laatu Väri 150 dpi Väri 300 dpi Väri 600 dpi M/V 200x100 dpi M/V 200 dpi Valittava tiedostomuoto JPEG / PDF JPEG / PDF JPEG / PDF TIFF / PDF TIFF / PDF a Varmista, että olet asettanut muistikortin oikeaan korttipaikkaan. TÄRKEÄÄ ÄLÄ irrota muistikorttia, kun PHOTO CAPTURE vilkkuu, jotta kortti tai tallennetut tiedot eivät vahingoitu. b Aseta asiakirja laitteeseen. c Kun haluat skannata muistikortille, paina (SCAN). d Valitse Skan. mediak. painamalla a tai b. Paina OK. Valit&paina Skan. tiedost. Skan. mediak. Skan. sähköp. e Tee jokin seuraavista: Vaihda laatua painamalla a tai b ja valitsemalla Laatu. Paina OK. Siirry vaiheeseen f. Aloita skannaus muuttamatta muita asetuksia painamalla Mono Start tai Colour Start. f Valitse painamalla a tai b Väri 150 dpi, Väri 300 dpi, Väri 600 dpi, M/V 200x100 dpi tai M/V 200 dpi. Paina OK. g Tee jokin seuraavista: Jos haluat muuttaa tiedostotyyppiä, siirry vaiheeseen h. Aloita skannaus muuttamatta muita asetuksia painamalla Mono Start tai Colour Start. h Valitse Tiedostotyyppi painamalla a tai b. Paina OK. Valitse JPEG, PDF tai TIFF painamalla a tai b. Paina OK. Vinkki Jos valitsit Väri-erottelukyvyn vaiheessa f, TIFF ei ole valittavissa. Jos valitsit M/V-erottelukyvyn vaiheessa f, JPEG ei ole valittavissa. OK 5 27

36 Luku 5 i Tee jokin seuraavista: Jos haluat muuttaa tiedoston nimeä, siirry vaiheeseen j. Aloita skannaus muuttamatta muita asetuksia painamalla Mono Start tai Colour Start. j Laite nimeää tiedoston automaattisesti. Voit kuitenkin antaa tiedostolle haluamasi nimen käyttämällä näppäimiä a, b, d ja c. Valitse Tiedostonimi painamalla a tai b. Paina OK. Näppäile uusi nimi. (Katso Tekstin syöttäminen sivulla 59.) Voit vaihtaa vain kuusi ensimmäistä merkkiä. Paina a, b, d tai c ja valitse paina OK. OK k Paina Mono Start tai Colour Start. ja 28

37 6 Tulostus tietokoneelta 6 Asiakirjan tulostus 6 Laite voi vastaanottaa tietoja tietokoneesta ja tulostaa ne. Tietokoneelta tulostus edellyttää tulostinohjaimen asennusta. (Ohjelmiston käyttöoppaan kohta Tulostus (Windows ) tai Tulostus ja faksien lähetys (Macintosh) sisältää tulostusasetusten tarkat tiedot.) a Asenna Brother-tulostinohjain CD-ROM-asennuslevyltä. (Katso Pika-asennusopas.) b Valitse sovelluksesta tulostuskomento. c Valitse laitteen nimi Tulostavalintaruudusta ja napsauta Ominaisuudet. 6 d Valitse haluamasi asetukset Ominaisuudet-valintaruudussa. Tulostusmateriaali/Laatu Paperikoko Sivun asettelu Väriasetukset Skaalaus Käytä vesileimaa Tulosta päivä ja aika e Napsauta OK. f Aloita tulostus napsauttamalla OK. 29

38 7 Skannaus tietokoneeseen 7 Asiakirjan skannaus 7 Asiakirjoja voidaan skannata monella eri tavalla. Voit käyttää laitteen SCAN-näppäintä tai tietokoneen tulostinohjaimia. a Laitteen käyttö skannerina edellyttää tulostinohjaimen asennusta. Jos laite on verkossa, määritä sille TCP/IP-osoite. (Vain DCP-J315W) Asenna tulostinohjaimet CD-ROMasennuslevyltä. (Katso Pikaasennusopas tai Skannaus Ohjelmiston käyttöoppaasta.) (Vain DCP-J315W) Määritä laitteelle TCP/IP-osoite, jos verkkoskannaus ei toimi. (Katso Verkkoskannauksen määritys Ohjelmiston käyttöoppaasta.) b Aseta asiakirja laitteeseen. (Katso Asiakirjojen asettaminen sivulla 19.) Käyttämällä valotustasoa voit skannata kirjan yksittäisen sivun tai yhden arkin kerrallaan. c Tee jokin seuraavista: Skannaa käyttämällä SCANnäppäintä katso Skannaus Skannaa-näppäimellä sivulla 30. Skannaa käyttämällä tietokoneen tulostinohjainta katso Skannaus käyttämällä tulostinohjainta sivulla 30. Skannaus Skannaanäppäimellä 7 Kohta Skannaa-näppäimen käyttö Ohjelmiston käyttöoppaassa sisältää lisätietoja. a Paina SCAN-näppäintä. b Valitse haluamasi skannaustila. Skan. tiedost. Skan. mediak. Skan. sähköp. 1 Skan. teks.tun. 1 Skan. kuvaksi Tämä toiminto ei ole käytettävissä. c (Vain DCP-J315W) Valitse tietokone, johon haluat lähettää tiedot. d Aloita skannaus painamalla Start. Skannaus käyttämällä tulostinohjainta 7 Kohta Asiakirjan skannaus TWAIN-ohjainta käyttäen tai Asiakirjan skannaus WIAohjaimen avulla Ohjelmiston käyttöoppaassa sisältää lisätietoja. a Käynnistä skannaussovellus ja napsauta Scan-painiketta. b Säädä Tarkkuus, Kirkkaus, Skannaustyyppi ja muut tarvittavat asetukset skanneriasetuksetvalintaikkunassa. c Aloita skannaus napsauttamalla Käynnistä tai Scan. 30

39 A Säännöllinen kunnossapito A Värikasettien vaihto Laitteessa on värin pistelaskin. Värin pistelaskin seuraa automaattisesti kaikkien 4 värikasetin väriaineen määrää. Kun laite havaitsee, että väriaine alkaa loppua, laite ilmoittaa siitä nestekidenäyttöön tulevalla viestillä. Nestekidenäyttö kertoo, minkä värikasetin väriaine on lopussa tai mikä kasetti tarvitsee vaihtaa. Vaihda värikasetit oikeassa järjestyksessä noudattamalla näytön ohjeita. Vaikka laite ilmoittaa, että värikasetti on vaihdettava, kasetissa on vielä vähän väriainetta. Kasetissa on oltava vähän väriainetta, jotta tulostuspää ei kuivu ja vahingoitu. A a Avaa värikasetin kansi. Jos yksi tai useampi värikasetti on käyttöikänsä lopussa, nestekidenäyttöön tulee viesti Vain MV tulostus tai Ei voi tulostaa. b Paina lukon vipua kuvan mukaisesti ja vapauta nestekidenäytössä ilmoitettu kasetti. Poista värikasetti laitteesta. TÄRKEÄÄ Brother-monitoimilaitteet on suunniteltu käytettäviksi tietyt laatuvaatimukset täyttävän väriaineen kanssa. Niiden suorituskyky on optimaalinen käytettäessä aitoja Brotherin alkuperäisiä värikasetteja. Brother ei voi taata optimaalista suorituskykyä, jos laitteessa käytetään muiden valmistajien mustetta tai värikasetteja. Brother ei tästä johtuen suosittele muiden kuin aitojen Brotherin alkuperäisten värikasettien käyttöä eikä käytettyjen kasettien täyttöä muiden valmistajien musteella. Takuu ei välttämättä kata tulostuspään tai muiden laitteen osien vaurioita tai korjaustöitä, jos laitteessa on käytetty yhteensopimattomia tuotteita. A c Avaa nestekidenäytössä näkyvän värin uusi värikasettipakkaus ja poista kasetti pakkauksesta. 31

40 d Käännä keltaisen suojuksen vihreää nuppia myötäpäivään, kunnes se naksahtaa ja vapauttaa pakkauksen tiivisteen tyhjön. Poista sitten suojus (1). f Työnnä värikasettia varovasti, kunnes se naksahtaa, ja sulje sitten värikasetin kansi. 1 g Laite nollaa värin pistelaskimen automaattisesti. e Jokaisella värillä on oma oikea paikkansa. Aseta värikasetti tarrassa olevan nuolen suuntaisesti. Vinkki Jos vaihdoit värikasetin (esimerkiksi mustan), nestekidenäytössä pyydetään varmistamaan, että kasetti on aivan uusi (esimerkiksi Vaihdoitko Musta). Nollaa kunkin uuden asennetun kasetin värin pistelaskin automaattisesti painamalla + (Kyllä). Jos asentamasi värikasetti ei ole aivan uusi, muista valita - (Ei). Jos nestekidenäytössä on värikasettien vaihdon jälkeen viesti Ei värikasettia tai Ei tunnista, varmista, että kasetit on asennettu oikein. HUOMAUTUS Jos väriainetta joutuu silmiin, huuhtele silmät välittömästi vedellä ja pyydä tarvittaessa lääkärin apua. 32

41 Säännöllinen kunnossapito TÄRKEÄÄ ÄLÄ poista värikasetteja, jos niitä ei tarvitse vaihtaa. Jos poistat kasetit, niiden väriaineen määrä saattaa vähentyä, eikä laite tunnista jäljellä olevan väriaineen määrää. ÄLÄ kosketa värikasettien asetuspaikkoja. Jos näin tehdään, väriainetta saattaa joutua iholle. Jos iholle tai vaatteille joutuu väriainetta, pese se heti pois saippualla tai puhdistusaineella. Jos värikasetti asennetaan väärään paikkaan, väriaineiden värit sekoittuvat. Tulostuspää on puhdistettava useaan kertaan värikasetin uudelleenasennuksen jälkeen. Kun olet avannut värikasetin, asenna se laitteeseen ja käytä se loppuun kuuden kuukauden kuluessa asennuksesta. Käytä avaamattomat värikasetit pakkaukseen merkittyyn käyttöpäivään mennessä. ÄLÄ pura tai avaa värikasettia, koska muste voi valua ulos. Laitteen puhdistus ja tarkastus Valotustason puhdistus a Nosta valotustason kansi (1). Puhdista valotustaso (2) ja valkoinen muovi (3) pehmeällä, nukattomalla kankaalla, joka on kostutettu syttymättömällä lasinpuhdistusnesteellä Vinkki Kun olet puhdistanut valotustason syttymättömällä lasinpuhdistusnesteellä, varmista lasipinnan puhtaus pyyhkäisemällä sitä sormenpäällä. Jos lasissa on likaa tai roskaa, puhdista se uudelleen varsinkin kyseisen alueen kohdalta. Puhdistus saatetaan joutua uusimaan jopa kolme tai neljä kertaa. Tarkista tulos ottamalla laitteella kopio jokaisen puhdistuskerran jälkeen. A A A 33

42 Paperin syöttötelan puhdistus a Vedä paperikasetti kokonaan ulos laitteesta. b Irrota laitteen virtajohto pistorasiasta ja avaa laitteen takana oleva paperitukosten selvittämiseen tarkoitettu kansi (1). c Puhdista paperin syöttötelat (1) isopropyylialkoholiin kastetulla pumpulipuikolla. 1 1 d Sulje paperitukosten selvittämiseen tarkoitettu kansi. Varmista, että kansi on suljettu asianmukaisesti. e Kytke virtajohto uudelleen. f Työnnä paperikasetti hitaasti kokonaan takaisin laitteeseen. A Tulostuspään puhdistus Laite puhdistaa tulostuspään tarvittaessa automaattisesti hyvän tulostuslaadun säilyttämiseksi. Voit käynnistää puhdistuksen manuaalisesti, jos tulostuslaadussa on ongelmia. Puhdista tulostuspää ja värikasetit, jos tulosteiden tekstissä tai kuvissa on vaakasuora viiva tai tyhjää tekstiä. Voit puhdistaa samalla kertaa joko mustan värin, kolme muuta väriä (syaani, magenta ja keltainen) tai kaikki neljä väriä. Tulostuspäiden puhdistus kuluttaa väriainetta. Väriainetta kuluu turhaan, jos puhdistat laitteen liian usein. TÄRKEÄÄ ÄLÄ kosketa tulostuspäätä. Kosketus saattaa vahingoittaa tulostuspäätä pysyvästi ja mitätöidä tulostuspään takuun. a Paina Menu. b Valitse Mustehallinta painamalla a tai b. Paina OK. c Valitse Puhdistus painamalla a tai b. Paina OK. d Valitse Musta, Väri tai Kaikki painamalla a tai b. Paina OK. Laite puhdistaa tulostuspään. Kun puhdistus on valmis, laite siirtyy takaisin valmiustilaan automaattisesti. Vinkki Jos olet puhdistanut tulostuspään vähintään viisi kertaa eikä tulostusjälki ole parantunut, kokeile uuden alkuperäisen Brother Innobella -värikasetin asennusta kullekin ongelmia aiheuttaneelle värille. Yritä puhdistaa tulostuspää vielä korkeintaan viisi kertaa. Jos tulostus ei edelleenkään parane, ota yhteys Brother-jälleenmyyjään. A 34

43 Säännöllinen kunnossapito Tulostuslaadun tarkistus Jos tulosteen värit ja tekstit ovat haaleat tai raidalliset, osa suuttimista voi olla tukossa. Selvitä tilanne tulostamalla tulostuslaadun tarkistussivu ja tarkastamalla siitä suutinten tilasta kertova kuvio. a Paina Menu. b Valitse Mustehallinta painamalla a tai b. Paina OK. c Valitse Testitulostus painamalla a tai b. Paina OK. d Valitse Tulostuslaatu painamalla a tai b. Paina OK. e Paina Colour Start. Laite aloittaa tulostuslaadun tarkistussivun tulostuksen. f Tarkista arkista neljän väripalkin laatu. g Tee jokin seuraavista: Jos kaikki viivat ovat selkeitä ja näkyvissä, valitse Kyllä painamalla + ja siirry vaiheeseen k. Jos kuvasta puuttuu lyhyitä viivoja, kuten seuraavassa, valitse Ei painamalla -. A j Kun puhdistus on valmis, paina Colour Start. Laite aloittaa tulostuslaadun tarkistussivun tulostuksen. Palaa vaiheeseen f. k Paina Stop/Exit. Jos toistat toimenpiteen ainakin viisi kertaa ja tulostuslaatu on edelleen heikko, vaihda tukkeutuneen värin kasetti. Tarkasta tulostuslaatu värikasetin vaihdon jälkeen. Jos ongelma esiintyy edelleen, toista puhdistus ja testitulostus uudelle värikasetille vähintään viisi kertaa. Jos väriainetta puuttuu edelleen, ota yhteys Brotherjälleenmyyjään. TÄRKEÄÄ ÄLÄ kosketa tulostuspäätä. Kosketus saattaa vahingoittaa tulostuspäätä pysyvästi ja mitätöidä tulostuspään takuun. Vinkki i A OK Huono h Nestekidenäytössä kysytään, onko mustan ja kolmen värin tulostuslaatu hyvä. Paina + (Kyllä) tai - (Ei). i Nestekidenäytössä kysytään, haluatko aloittaa puhdistuksen. Paina + (Kyllä). Laite aloittaa tulostuspään puhdistuksen. Kun tulostuspään suutin on tukkeutunut, tuloste näyttää tällaiselta. Kun tulostuspään suutin on puhdistettu, vaakasuorat viivat ovat hävinneet. 35

44 Tulostuksen kohdistuksen tarkistus A Tulostuksen kohdistuksen säätö saattaa olla tarpeen laitteen kuljetuksen jälkeen, jos tulostettu teksti on epäselvää tai kuvat tulostuvat haaleina. a Paina Menu. b Valitse Mustehallinta painamalla a tai b. Paina OK. c Valitse Testitulostus painamalla a tai b. Paina OK. d Valitse Kohdistus painamalla a tai b. Paina OK. e Paina Mono Start tai Colour Start. Laite aloittaa kohdistuksen testisivun tulostuksen. f Tarkista 600 dpi:n ja 1200 dpi:n testitulosteista, vastaako numero 5 tarkimmin numeroa 0. Jos sekä 600 dpi:n että 1200 dpi:n testitulosteiden numeron 5 näytteet vastaavat parhaiten numeroa 0, lopeta kohdistustesti painamalla + (Kyllä) ja siirry vaiheeseen i. Jos jokin toinen testitulosteen numero vastaa numeroa 0 paremmin joko 600 dpi:n tai 1200 dpi:n testissä, valitse se painamalla - (Ei). g Valitse 600 dpi:n testissä numero, joka parhaiten vastaa numeron 0 näytettä (1-8), painamalla d tai c. Paina OK. h Valitse 1200 dpi:n testissä numero, joka parhaiten vastaa numeron 0 näytettä (1-8), painamalla d tai c. Paina OK. i Paina Stop/Exit. 36

45 B Vianetsintä B Virhe- ja huoltoviestit B Pitkälle kehitetyissä toimistolaitteissa esiintyy silloin tällöin virheitä, ja kuluvia osia tai tarvikkeita on vaihdettava. Laite tunnistaa tällöin virheen ja näyttää virheviestin. Seuraavassa on kuvattu useimmin esiintyvät virhe- ja kunnossapitoviestit. Voit korjata useimmat virheet ja säännöllisen kunnossapidon viestit itse. Jos tarvitset lisäapua, Brother Solutions Center sisältää uusimmat usein esitetyt kysymykset ja vianetsintäohjeet. Käy osoitteessa Virheviesti Syy Toimenpide Alh. lämpötila Tulostuspään lämpötila on liian Anna laitteen lämmetä. alhainen. Dataa jäljellä Tulostustiedot jäävät laitteen muistiin. Paina Stop/Exit. Laite peruuttaa työn ja poistaa sen muistista. Yritä tulostaa uudelleen. Ei tiedostoa Ei tunnista Ei voi tulostaa Vaih. värikaset. Media-aseman muistikortille ei ole tallennettu.jpg-tiedostoa. Asensit uuden värikasetin liian nopeasti, eikä laite tunnistanut sitä. Jos käytät jotakin muuta kuin Brotherin alkuperäistä värikasettia, laite ei välttämättä tunnista kasettia. Värikasetti on asennettu väärin. Yksi tai useampi värikasetti on käyttöikänsä lopussa. Laite keskeyttää kaikki tulostustoiminnot. Aseta oikea muistikortti korttipaikkaan uudelleen. Poista uusi värikasetti ja asenna se uudelleen hitaasti. Vaihda kasetti Brotherin alkuperäiseen värikasettiin. Jos virheviesti ei katoa, ota yhteys Brother-jälleenmyyjään. Poista värikasetti ja asenna se uudelleen hitaasti, kunnes se naksahtaa. (Katso Värikasettien vaihto sivulla 31.) Vaihda värikasetit. (Katso Värikasettien vaihto sivulla 31.) Ei värikasettia Värikasetti on asennettu väärin. Ota värikasetti ulos ja laita se kunnolla takaisin paikoilleen. (Katso Värikasettien vaihto sivulla 31.) Kansi auki Skannerin kantta ei ole suljettu kunnolla. Värikasetin kantta ei ole suljettu kunnolla. Nosta skannerin kansi ja sulje se uudelleen. Sulje värikasetin kansi kunnolla siten, että se naksahtaa. Korkea lämpötila Tulostuspään lämpötila on liian Anna laitteen jäähtyä. korkea. Mediak. täynnä. Muistikortilla on jo 999 tiedostoa. Laite voi tallentaa muistikortille vain, jos siinä on alle 999 tiedostoa. Vapauta muistitilaa poistamalla käyttämättömiä tiedostoja ja yritä uudelleen. B 37

46 Virheviesti Syy Toimenpide Muisti täynnä Laitteen muisti on täynnä. Kopiointi käynnissä: Paina Stop/Exit ja odota muiden käynnissä olevien toimintojen päättymistä. Yritä sitten uudelleen. Must.im. melk.täyn. Muste vähissä Musteenimeytin täynnä Paperi juuttui Puhd. ei toimi XX Alustus ei toimi XX Ei voi tulostaa XX Ei voi skannata XX Muistikortilla ei ole tarpeeksi vapaata tilaa asiakirjojen skannaamiseen. Mustetta imevä lokero tai tyhjennyslokero on melkein täysi. Yhden tai useamman värikasetin käyttöikä on loppumassa. Edellyttää sisäistä huoltoa. Tämän ongelman syynä voi olla muiden kuin aitojen Brotherin alkuperäisten värikasettien käyttö tai tyhjien kasettien täyttö muiden valmistajien musteella. Takuu ei välttämättä kata tulostuspään tai muiden laitteen osien vaurioita tai korjaustöitä, jos laitteessa on käytetty muita mustemerkkejä tai värikasettimerkkejä. Paperi on juuttunut laitteen sisälle. Laitteessa on mekaaninen vika. TAI Laitteessa on vieras esine, esimerkiksi paperiliitin tai revennyt paperi. Vapauta tilaa poistamalla käyttämättömiä tiedostoja muistikortilta ja yritä sitten uudelleen. Soita Brotherin asiakaspalveluun / Brother-jälleenmyyjälle. Tilaa uusi värikasetti. Soita Brotherin asiakaspalveluun / Brother-jälleenmyyjälle. Poista juuttunut paperi noudattamalla ohjeita kohdassa Tulostimen tukos tai paperitukos sivulla 40. Varmista, että paperin pituusohjain on säädetty oikealle paperikoolle. Avaa skannerin kansi ja poista mahdolliset vieraat esineet ja paperinpalaset laitteen sisältä. Ellei virheviesti katoa, katkaise laitteesta virta usean minuutin ajaksi ja käynnistä se sitten uudelleen. Tark. paperikoko Paperi on vääränkokoinen. Varmista, että Paperikoko-asetus vastaa paperikasettiin asetetun paperin kokoa. Aseta laitteeseen oikeankokoista paperia ja paina sitten Mono Start tai Colour Start. (Katso Paperikoko sivulla 14.) 38

47 Vianetsintä Virheviesti Syy Toimenpide Tarkista paperi Paperi on loppunut tai sitä ei ole asetettu oikein paperikasettiin. Tee jokin seuraavista: Täytä paperikasetti uudelleen ja paina sitten Mono Start tai Colour Start. Poista paperi ja aseta se takaisin. Paina sitten Mono Start tai Colour Start. (Katso Paperin ja muun tulostusmateriaalin asettaminen sivulla 8.) Poista juuttunut paperi noudattamalla ohjeita kohdassa Tulostimen tukos tai paperitukos sivulla 40. Paperi on juuttunut laitteeseen. Paperitukosten selvittämiseen tarkoitettua kantta ei ole suljettu kunnolla. Tarkista, että paperitukosten selvittämiseen tarkoitettu kansi on suljettu tasaisesti kummastakin päästä. (Katso Tulostimen tukos tai paperitukos sivulla 40.) Vain MV tulostus Vaih. värikaset. Yhden tai useamman värillisen värikasetin käyttöikä on päättynyt. Laitetta voidaan käyttää mustavalkotilassa noin neljän viikon ajan tulostettavan sivumäärän mukaan. Kun tämä viesti näkyy nestekidenäytössä, toiminnot ovat seuraavat: Tulostus Jos valitset tulostinohjaimen Lisäasetukset-välilehdestä Harmaasävy, laitetta voidaan käyttää mustavalkoisena tulostimena. Kopiointi Jos paperityypiksi on asetettu Tavall. paperi tai Mustesuihkupap., voit ottaa mustavalkokopioita. Jos paperityypiksi on asetettu Muu kiiltävä, Brother BP71 tai Brother BP61, laite keskeyttää kaikki tulostustoiminnot. Jos irrotat laitteen virtajohdon tai poistat värikasetin, et voi käyttää laitetta, ennen kuin vaihdat uuden värikasetin. Vaihda värikasetit. (Katso Värikasettien vaihto sivulla 31.) B Virheel. kortti Muistikortti on joko vioittunut tai väärin alustettu, tai muistikortissa on häiriö. Aseta muistikortti uudelleen korttipaikkaan tukevasti ja varmista, että se on oikeassa asennossa. Jos virheviesti ei katoa, tarkista laitteen media-asema (korttipaikka) käyttämällä muistikorttia, jonka tiedät toimivan. 39
