1 KÄYTTÖOPAS DCP-145C DCP-163C DCP-165C DCP-167C DCP-185C Versio 0 FIN

2 Jos haluat soittaa asiakaspalveluun Täytä seuraavat tiedot tulevaa käyttöä varten: Mallin numero: DCP-145C, DCP-163C, DCP-165C, DCP-167C tai DCP-185C (ympyröi oman mallisi numero) Sarjanumero: 1 Ostopäivä: Ostopaikka: 1 Sarjanumero on laitteen takana. Säilytä tämä Käyttöopas ja ostokuitti todisteena ostoksesta varkauden, tulipalon tai takuuhuollon varalta. Rekisteröi laite Internetissä osoitteessa Kun rekisteröit tuotteen Brotherin sivustolla, sinut rekisteröidään laitteen alkuperäiseksi omistajaksi. Brother-rekisteröintisi: voi toimia laitteesi ostopäivän todistuksena, jos kadotat kuitin, ja voi tukea vakuutuskorvaushakemusta, jos laitteen katoaminen on vakuutuksen piirissä Brother Industries, Ltd.

3 Laadintaa ja julkaisua koskeva huomautus Tämä käyttöopas on laadittu ja julkaistu Brother Industries Ltd. -yhtiön valvonnassa käyttäen viimeisimpiä tuotekuvauksia ja teknisiä tietoja. Pidätämme oikeuden muuttaa tämän oppaan sisältöä ja teknisiä tietoja ilman erillistä ilmoitusta. Brother pidättää oikeuden tehdä muutoksia tässä esitettyihin teknisiin tietoihin ja aineistoon ilman erillistä ilmoitusta. Brother ei ole vastuussa mistään vahingoista (mukaan lukien välilliset vahingot), jotka johtuvat esitetyn aineiston käytöstä, mukaan lukien painovirheet tai muut julkaisuun liittyvät virheet, kuitenkaan niihin rajoittumatta. i

4 Vaatimustenmukaisuusvakuutus (EY) ii

5 Vaatimustenmukaisuusvakuutus (EY) Valmistaja Brother Industries, Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japani Tehdas Brother Industries (Shen Zhen) Ltd G , Bao Chang Li Bonded Transportation Industrial Park, Bao Long Industrial Estate, Longgang, Shenzhen, Kiina Täten vakuutamme, että: Tuotekuvaus : Kopiokone ja tulostin Mallin nimi : DCP-145C, DCP-165C, DCP-185C, DCP-163C ja DCP-167C ovat seuraavien direktiivien mukaisia: pienjännitedirektiivi 2006/95/EY ja sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY. Käytetyt standardit: Harmonisoitu: Turvallisuus EN : 2001+A11: 2004 EMC EN55022: 2006 Luokka B EN55024: A1: A2: 2003 EN : 2006 EN : A1: A2: 2005 Vuosi, jolloin laite sai CE-merkinnän ensimmäisen kerran: 2008 Vakuutuksen antaja : Brother Industries, Ltd. Päiväys : 15. helmikuuta 2008 Paikka : Nagoya, Japani iii

6 Sisällysluettelo Osa I Yleistä 1 Yleisiä tietoja 2 Näiden ohjeiden käyttäminen...2 Ohjeissa käytetyt symbolit ja käytänteet...2 Ohjelmiston käyttöoppaan käyttäminen...2 Ohjeiden lukeminen...2 Brotherin tekninen tuki (Windows )...5 Ohjauspaneelin esittely...6 Varoitusmerkkivalojen tunnistaminen Asiakirjojen ja paperin asettaminen 8 Paperin ja muun tulostusmateriaalin asettaminen...8 Kirjekuorien ja postikorttien asettaminen...10 Pienten tulosteiden poistaminen laitteesta...11 Tulostusalue...12 Hyväksyttävä paperi ja muu tulostusmateriaali...13 Suositeltu tulostusmateriaali...13 Tulostusmateriaalin käsittely ja käyttö...14 Oikean tulostusmateriaalin valinta...15 Asiakirjojen asettaminen...17 ADS:n käyttäminen (vain DCP-185C)...17 valotustason käyttäminen...18 Skannattava alue Yleiset asetukset 19 Nestekidenäyttö...19 Nestekidenäytön kielen vaihtaminen...19 Nestekidenäytön asennon korjaaminen...19 Lepotila...19 Raporttien tulostaminen...20 Raportin tulostaminen...20 iv

7 Osa II Kopiointi 4 Kopiointi 22 Kopiointi...22 Yhden kopion ottaminen...22 Useiden kopioiden ottaminen...22 Kopioinnin lopettaminen...22 Kopiointiasetukset...22 Kopiointinopeuden ja -laadun muuttaminen...23 Kopioitavan kuvan suurentaminen tai pienentäminen...23 Usean sivun kopiointi yhdelle (N in 1) tai julisteen kopiointi (sivunasettelu)...24 Kopioiden lajittelu ADS-laitetta käyttämällä (vain mustavalkoinen) (vain DCP-185C)...25 Kirkkauden ja kontrastin säätäminen...26 Paperiasetukset...27 Osa III Suora valokuvatulostus 5 Valokuvien tulostus muistikortilta tai USB-muistitikulta 30 PhotoCapture Center -toiminnot...30 Valokuvien tulostus muistikortilta tai USB-muistitikulta ilman tietokonetta...30 Skannaus muistikortille tai USB-muistitikulle ilman tietokonetta...30 PhotoCapture Center -toiminnon käyttäminen tietokoneesta...30 Muistikortin tai USB-muistitikun käyttäminen...30 Muistikorttien (vain DCP-165C ja DCP-185C) ja USB-muistitikkujen kansiorakenne...31 Näin pääset alkuun...32 Tulostaminen muistikortilta tai USB-muistitikulta...33 Sisällysluettelon (pikkukuvien) tulostaminen...33 Kuvien tulostaminen...34 DPOF-tulostus...35 PhotoCapture Center -tulostusasetukset...36 Tulostuslaatu...36 Paperiasetukset...36 Värin korostus...37 Rajaus...39 Reunaton tulostus...39 Päivämäärän tulostus...39 Skannaus muistikortille tai USB-muistitikulle...40 Kuvan laadun muuttaminen...40 Mustavalkoisen tiedostomuodon muuttaminen...41 Värillisen tiedostomuodon muuttaminen...41 Virheviestien tulkinta...41 v

8 6 Valokuvien tulostus kamerasta 42 Valokuvien tulostaminen suoraan PictBridge-kamerasta...42 PictBridge-vaatimukset...42 Digitaalikameran asetukset...42 Kuvien tulostaminen...43 DPOF-tulostus...43 Valokuvien tulostaminen suoraan digitaalikamerasta (ilman PictBridge-ominaisuutta)...44 Kuvien tulostaminen...44 Virheviestien tulkinta...45 Osa IV Ohjelmisto 7 Ohjelmisto-ominaisuudet 48 Osa V Liitteet A Turvallisuus ja rajoitukset 50 Paikan valinta...50 Laitteen turvallinen käyttö...51 Tärkeitä turvaohjeita...54 TÄRKEÄÄ oman turvallisuutesi vuoksi...55 Radiohäiriöt...55 EU-direktiivi 2002/96/EY ja EN Kansainvälinen ENERGY STAR -merkintä...56 Värikopiointirajoitukset...57 Tavaramerkit...58 vi

9 B Vianetsintä ja kunnossapito 59 Vianetsintä...59 Ongelmia laitteen toiminnassa...59 Virheviestit...63 Asiakirjatukos (vain DCP-185C)...66 Tulostimen tukos tai paperitukos...67 Säännöllinen kunnossapito...69 Värikasettien vaihtaminen...69 Laitteen puhdistaminen ulkopuolelta...71 Skannerin puhdistus...72 Laitteen tulostinalustan puhdistus...72 Paperin syöttötelan puhdistus...73 Tulostuspään puhdistus...73 Tulostuslaadun tarkastaminen...74 Tulostuksen kohdistuksen tarkistus...75 Väriaineen määrän tarkistus...76 Laitetiedot...76 Sarjanumeron tarkistus...76 Laitteen pakkaaminen ja lähettäminen...76 C Valikko ja toiminnot 79 Ohjelmointi näytöstä...79 Valikkotaulukko...79 Valikkonäppäimet...79 Valikkotaulukko...81 D Tekniset tiedot 85 Yleistä...85 Tulostusmateriaali...88 Kopiointi...89 PhotoCapture Center...90 PictBridge...91 Skanneri...92 Tulostin...93 Liitännät...94 Tietokoneelle asetetut vaatimukset...95 Tarvikkeet...96 E Sanasto 97 F Hakemisto 98 vii

10 viii

11 Osa I Yleistä I Yleisiä tietoja 2 Asiakirjojen ja paperin asettaminen 8 Yleiset asetukset 19

12 1 Yleisiä tietoja 1 Näiden ohjeiden käyttäminen 1 Kiitos Brother-laitteen hankinnasta! Lukemalla ohjeet saat parhaan hyödyn laitteestasi. Ohjeissa käytetyt symbolit ja käytänteet 1 Ohjeissa käytetään seuraavia symboleja ja käytänteitä. Ohjelmiston käyttöoppaan käyttäminen 1 Tämä käyttöopas ei sisällä kaikkia laitteen tietoja, kuten tulostimen tai skannerin lisätoimintojen käyttöohjeita. Kun haluat oppia lisää näistä toiminnoista, katso CDlevyllä olevaa Ohjelmiston käyttöopasta. Ohjeiden lukeminen 1 Lihavoitu teksti Kursivoitu teksti Courier New Lihavoitu fontti viittaa tiettyihin tietokoneen näytön tai ohjauspaneelin painikkeisiin. Kursivoidulla fontilla on merkitty tärkeät kohdat tai sillä viitataan asiaan liittyvään toiseen aiheeseen. Laitteen nestekidenäytön viestit tunnistetaan Courier New -fontista. Ohjeiden lukeminen (Windows ) 1 Näet ohjeet valitsemalla Käynnistävalikossa ohjelmaryhmästä Brother, DCP-XXXX (jossa XXXX on mallisi numero) ja valitsemalla sitten Käyttöoppaat HTMLmuodossa. Jos et ole asentanut ohjelmistoa, löydät ohjeet noudattamalla seuraavia ohjeita: Varoitukset kertovat, miten mahdolliset henkilövahingot voidaan välttää. Huomautukset sisältävät varotoimenpiteitä, jotka täytyy huomioida, jotta vältytään mahdollisilta laitteelle tai muulle omaisuudelle aiheutuvilta vahingoilta. Sähkövaaran kuvake varoittaa mahdollisesta vaarallisesta jännitteestä. Vinkit kertovat, miten eri tilanteissa voi toimia tai miten toimintoa voi käyttää muiden ominaisuuksien kanssa. Sopimattoman asetuksen kuvakkeet varoittavat sellaisista laitteista ja toiminnoista, joita ei voi käyttää tämän laitteen kanssa. a Käynnistä tietokone. Aseta Brother CD-ROM-levy tietokoneen CD-ROMasemaan. b Jos näyttöön tulee ikkuna, jossa kysytään mallin nimeä, napsauta mallia. 2

13 Yleisiä tietoja c Jos näyttöön tulee kielivalintaikkuna, napsauta suomi. CD-levyn päävalikko tulee näkyviin. Vinkki Jos ikkuna ei avaudu, siirry Windows Resurssienhallintaan ja avaa Brother CD- ROM-levyn juurihakemistosta start.exeohjelma. Skannausohjeet 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet löytyvät seuraavasti: Ohjelmiston käyttöopas Skannaus (Windows 2000 Professional / Windows XP ja Windows Vista ) ControlCenter3 (Windows 2000 Professional / Windows XP ja Windows Vista ) Scansoft PaperPort 11SE ja tekstintunnistus -sovelluksen käyttöopas ScanSoft PaperPort 11SE ja tekstintunnistus -sovelluksen täydellisiä käyttöoppaita voidaan tarkastella valitsemalla ScanSoft PaperPort 11SE -sovelluksessa Ohje. 1 d Katso Ohjelmiston käyttöopas HTMLmuodossa napsauttamalla Oppaat. e Napsauta haluamaasi opasta. HTML-oppaat: Ohjelmiston käyttöopas HTML-muodossa Tätä muotoa suositellaan tietokoneen näytössä tarkastelua varten. PDF-oppaat: Käyttöopas pelkälle laitteelle, Ohjelmiston käyttöopas PDF-muodossa Tätä muotoa suositellaan oppaiden tulostusta varten. Napsauttamalla pääset Brother Solutions Centeriin, jossa voit tarkastella ja ladata PDFoppaita. (Internet-yhteys ja PDFtiedostojen lukuohjelmisto tarvitaan.) 3

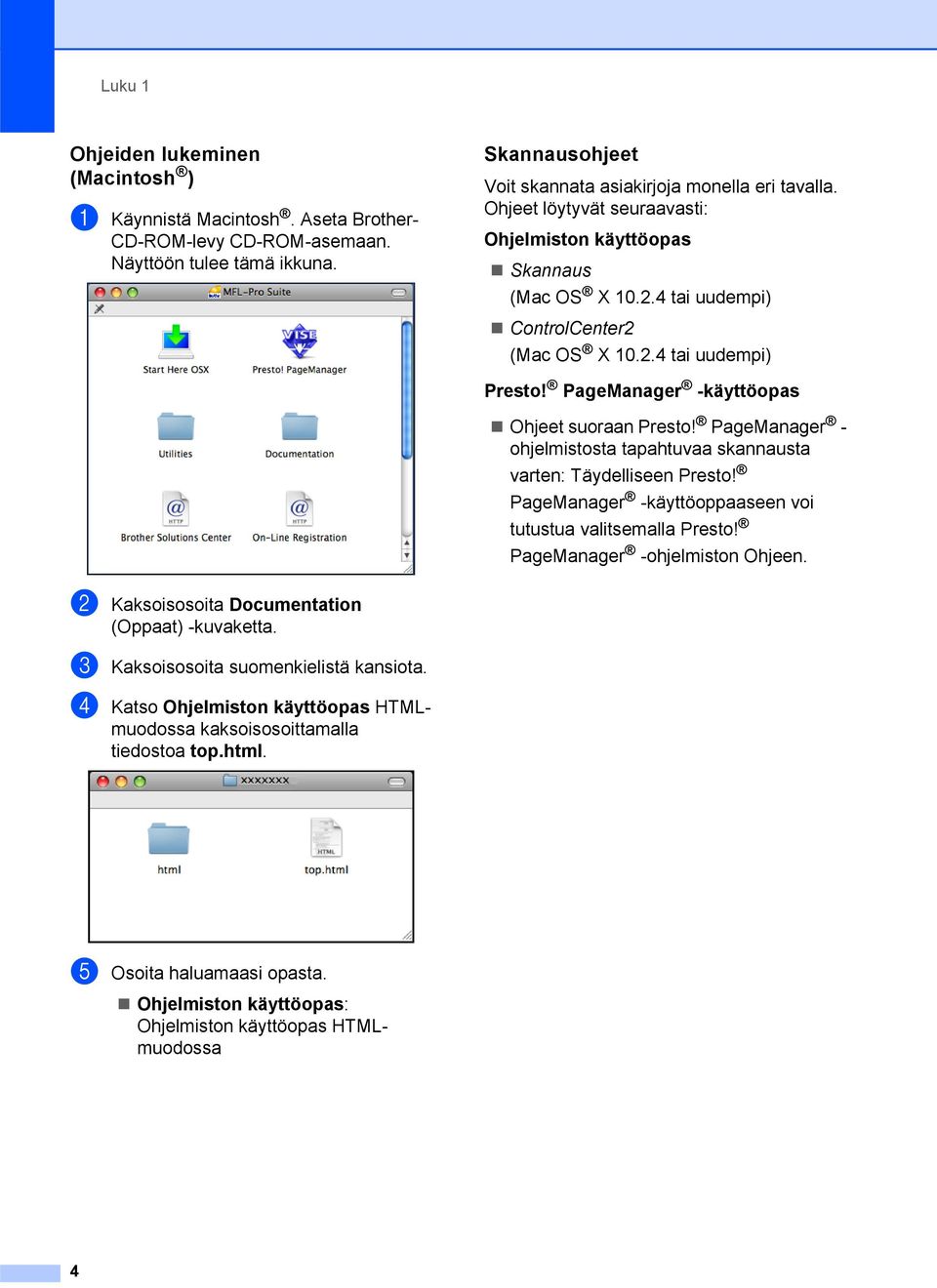

14 Luku 1 Ohjeiden lukeminen (Macintosh ) 1 a Käynnistä Macintosh. Aseta Brother- CD-ROM-levy CD-ROM-asemaan. Näyttöön tulee tämä ikkuna. Skannausohjeet 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet löytyvät seuraavasti: Ohjelmiston käyttöopas Skannaus (Mac OS X tai uudempi) ControlCenter2 (Mac OS X tai uudempi) Presto! PageManager -käyttöopas Ohjeet suoraan Presto! PageManager - ohjelmistosta tapahtuvaa skannausta varten: Täydelliseen Presto! PageManager -käyttöoppaaseen voi tutustua valitsemalla Presto! PageManager -ohjelmiston Ohjeen. b Kaksoisosoita Documentation (Oppaat) -kuvaketta. c Kaksoisosoita suomenkielistä kansiota. d Katso Ohjelmiston käyttöopas HTMLmuodossa kaksoisosoittamalla tiedostoa top.html. e Osoita haluamaasi opasta. Ohjelmiston käyttöopas: Ohjelmiston käyttöopas HTMLmuodossa 4

15 Yleisiä tietoja Brotherin tekninen tuki (Windows ) 1 1 Käytössäsi ovat kaikki tarvitsemasi yhteystiedot, kuten Internet-tuelle (Brother Solutions Center). Napsauta päävalikosta Brotherin tekninen tuki. Näyttöön tulee tämä ikkuna: Pääset Web-sivustollemme ( napsauttamalla kohtaa Brotherin kotisivu. Voit lukea uutisia ja viimeisimpiä tuotetukitietoja ( napsauttamalla Brother Solutions Center. Saat tietoja alkuperäisistä Brothertarvikkeista ( napsauttamalla kohtaa Tarviketietoja. Pääset Brother CreativeCenter -sivustoon ( jossa voit muun muassa ladata ja tulostaa ILMAISIA valokuvaprojekteja, napsauttamalla kohtaa Brother CreativeCenter. Kun haluat palata pääsivulle, napsauta Edellinen. Jos olet valmis, napsauta Lopeta. 5

16 Luku 1 Ohjauspaneelin esittely 1 Malleissa DCP-145C, DCP-163C, DCP-165C, DCP-167C ja DCP-185C on samanlaiset ohjauspaneelin näppäimet % Normaali 01_ 1 Kopiointinäppäimet: Muuttaa kopiointiasetuksia väliaikaisesti laitteen ollessa kopiointitilassa. Copy Options (Kopiointiasetukset) Voit muuttaa kopioinnin väliaikaisia asetuksia helposti ja nopeasti. Enlarge/Reduce (Suurenna/Pienennä) Suurentaa tai pienentää kopioita valitsemasi suhteen mukaan. Copy Quality (Kopion laatu) Tällä näppäimellä muutetaan kopioiden laatua väliaikaisesti. Number of Copies (Kopiomäärä) Tällä näppäimellä tuotetaan useita kopioita. 2 Valikkonäppäimet: Menu (Valikko) Voit siirtyä päävalikkoon. +a tai -b Selaa valikkoja ja vaihtoehtoja painamalla näitä näppäimiä. OK Voit valita asetuksen. 3 Stop/Exit (Lopeta/Poistu) Käynnistysnäppäimet: Mono Start (M/V käynnistys) Voit ottaa mustavalkoisia kopioita. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenter-ohjelmiston skannausasetuksesta). Colour Start (Väri käynnistys) Voit ottaa värillisiä kopioita. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenterohjelmiston skannausasetuksesta). 5 On/Off (Päälle/Pois päältä) Voit kytkeä laitteen päälle tai pois päältä. Jos Sammutat laitten tästä virran, se puhdistaa silti tulostuspään säännöllisin väliajoin, jotta tulostuslaatu säilyisi hyvänä. 6 Ink Management (Musteen ylläpito) Voit puhdistaa tulostuspään, tarkastaa tulostuslaadun ja katsoa jäljellä olevan musteen määrän. 4 7 Scan (Skannaus) Voit siirtyä skannaustilaan. Keskeyttää toiminnon tai poistuu valikosta. 6

17 Yleisiä tietoja 8 Photo Capture (Valokuvansieppaus) Voit siirtyä PhotoCapture Center -tilaan. 9 Nestekidenäyttö Näytön ohjeet auttavat laitteen käytössä ja asetusten määrittämisessä. 10 Varoitusmerkkivalo Tässä vilkkuu oranssi valo, jos nestekidenäyttöön tulee virheviesti tai muu tärkeä tilaviesti. Vinkki Useimmat tämän käyttöoppaan kuvat esittävät mallia DCP-145C. Varoitusmerkkivalojen tunnistaminen 1 Varoittava merkkivalo ilmoittaa DCP-laitteen tilasta. Nestekidenäyttö näyttää laitteen nykyisen tilan sen ollessa käyttämättömänä. Merkkivalo DCP-tila Kuvaus Valmis DCP-laite on käyttövalmis. Ei Oranssi Kansi auki Ei voi tulostaa Paperivirhe Muut viestit 100% Normaali 01_ Kansi on auki. Sulje kansi. (Katso Virheviestit sivulla 63.) Vaihda värikasetti. (Katso Värikasettien vaihtaminen sivulla 69.) Lisää paperia kasettiin tai poista paperitukos. Tarkista nestekidenäytön viesti. (Katso Vianetsintä ja kunnossapito sivulla 59.) Tarkista nestekidenäytön viesti. (Katso Vianetsintä ja kunnossapito sivulla 59.) 1 7

18 2 Asiakirjojen ja paperin asettaminen 2 Paperin ja muun tulostusmateriaalin asettaminen 2 a Jos paperituen läppä on auki, sulje se ja vedä sitten paperikasetti kokonaan ulos laitteesta. c Paina ja siirrä paperin sivuohjaimia (1) ja pituusohjainta (2) varoen molemmin käsin, ja säädä ne paperikoon mukaan. Varmista, että paperin sivuohjainten (1) ja pituusohjaimen (2) kolmiomerkit (3) ovat kohdakkain käytettävän paperikoon merkin kanssa. 1 3 b Nosta luovutusalustan kansi (1) d Vältä paperin juuttuminen ja syöttövirheet leyhyttelemällä paperit. Vinkki Varmista aina, että paperi ei ole käpristynyt. 8

19 Asiakirjojen ja paperin asettaminen e Aseta paperi varovasti paperikasettiin tulostuspuoli alaspäin ja yläreuna edellä. Tarkista, että paperi on paperikasetissa tasaisesti. f Säädä paperin sivuohjaimet (1) paperin koon mukaan varovasti molemmin käsin. Varmista, että sivuohjaimet koskettavat paperin reunoja. 1 2 Vinkki Jos käytät Legal-paperikokoa, pidä yleisohjaimen vapautuspainiketta (1) painettuna samalla, kun vedät paperikasetin etureunaa ulospäin. 1 Vinkki Varo työntämästä paperia liian syvälle, sillä se saattaa taipua lokeron takaosassa ja aiheuttaa syöttöhäiriöitä. g Sulje paperikasetin kansi. 9

20 Luku 2 h Työnnä paperikasetti hitaasti takaisin kokonaan laitteeseen. Kirjekuorien ja postikorttien asettaminen 2 Tietoja kirjekuorista 2 i Pitäen paperikasettia paikoillaan vedä paperituesta (1), kunnes se naksahtaa, ja avaa paperituen läppä (2). Käytä kirjekuoria, jotka painavat g/m 2. Joidenkin kirjekuorien marginaalit on asetettava sovellusohjelmassa. Tee testitulostus, ennen kuin tulostat useita kirjekuoria. HUOMAUTUS ÄLÄ käytä mitään seuraavista kirjekuorityypeistä, sillä ne aiheuttavat paperinsyöttöongelmia: Vinkki Älä käytä paperituen läppää Legalpaperikoon kanssa. 2 1 pussikirjekuoria kohokuvioisia kirjekuoria kirjekuoria, joissa on liittimiä kirjekuoria, joiden sisäpuolelle on painettu tekstiä tai kuvia Liima 2 Kaksinkertainen läppä 2 Joskus voi ilmetä paperinsyöttöongelmia käyttämiesi kirjekuorien paksuuden, koon tai läpän muodon vuoksi. 10

21 Asiakirjojen ja paperin asettaminen Kirjekuorien ja postikorttien asettaminen 2 a Ennen kuin asetat kirjekuoret tai postikortit kasettiin, paina niiden kulmat ja sivut mahdollisimman litteiksi. Vinkki Jos useampi kirjekuori tai postikortti lähtee liikkeelle yhtä aikaa, yritä uudelleen asettamalla paperikasettiin yksi kirjekuori kerrallaan. Jos kirjekuorille tulostamisessa on ongelmia, kokeile seuraavia toimenpiteitä: 2 a Varmista, että läppä on joko kirjekuoren sivulla tai takareunassa tulostuksen aikana. b Säädä paperikoko ja marginaalit käyttämässäsi sovellusohjelmassa. 2 b Aseta kirjekuoret tai postikortit paperikasettiin osoitepuoli alaspäin ja yläreuna (kirjekuoren yläreuna) edellä. Paina ja siirrä paperin sivuohjaimia (1) ja paperin pituusohjainta (2) varovasti molemmin käsin kirjekuorien tai postikorttien koon mukaan. 1 2 Pienten tulosteiden poistaminen laitteesta 2 Kun laite tulostaa pienen paperin luovutusalustalle, siihen on ehkä vaikea päästä käsiksi. Varmista, että tulostus on valmis ja vedä paperikasetti kokonaan ulos laitteesta. 11

22 Luku 2 Tulostusalue 2 Tulostusalue riippuu käytettävän sovelluksen asetuksista. Alla olevat luvut osoittavat arkkien ja kirjekuorien tulostusalueen ulkopuoliset osat. Laite voi tulostaa arkin tummennetuille alueille vain, kun reunaton tulostus on käytettävissä ja käytössä. (Katso Reunaton tulostus sivulla 39.) Irtoarkit Kirjekuoret Yläosa (1) Alaosa (2) Vasen (3) Oikea (4) Irtoarkit 3 mm 3 mm 3 mm 3 mm Kirjekuoret 12 mm 24 mm 3 mm 3 mm Vinkki Reunatonta tulostusta ei voi käyttää kirjekuorille. 12

23 Asiakirjojen ja paperin asettaminen Hyväksyttävä paperi ja muu tulostusmateriaali2 Laitteessa käytettävän paperin laatu voi vaikuttaa tulostuslaatuun. Saat asetusten mukaisen parhaan tulostuslaadun, kun varmistat aina, että tulostuspaperi vastaa laitteen paperityypin asetusta. Voit käyttää tavallista paperia, mustesuihkupaperia (päällystettyä paperia), kiiltävää paperia, piirtoheitinkalvoja ja kirjekuoria. Ennen suurien paperimäärien ostoa on suositeltavaa kokeilla eri paperilaatuja. Saat parhaat tulokset käyttämällä Brotherpaperia. Kun tulostat mustesuihkupaperille (päällystetylle paperille), piirtoheitinkalvoille tai kiiltävälle paperille, valitse oikea tulostusmateriaali tulostinohjaimen Perusasetuksetvälilehdestä tai valikon Paperityyppiasetuksista. Kun tulostat Brotherin valokuvapaperille, aseta paperikasettiin yksi ylimääräinen arkki samaa valokuvapaperia. Paperipakkaukseen on lisätty ylimääräinen arkki tätä tarkoitusta varten. Kun tulostat piirtoheitinkalvoille tai valokuvapaperille, poista jokainen arkki alustalta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen ja paperitukokset. Vältä koskettamasta paperin tulostuspintaa välittömästi tulostamisen jälkeen, sillä se saattaa olla osin märkä ja voi tahrata sormesi. Suositeltu tulostusmateriaali 2 Suosittelemme Brother-paperia, jotta saat parhaan tulostuslaadun. (Katso seuraavaa taulukkoa.) Jos maassasi ei ole Brother-paperia saatavana, suosittelemme ensin kokeilemaan eri paperilaatuja ennen suurien määrien ostamista. Piirtoheitinkalvoiksi suosittelemme 3M Transparency Film -kalvoja. Brother-paperi Paperityyppi Tavallinen A4 Kiiltävä A4-valokuvapaperi A4-mustesuihkupaperi (matta) Kiiltävä cm:n valokuva Nimike BP60PA BP71GA4 BP60MA BP71GP 2 13

24 Luku 2 Tulostusmateriaalin käsittely ja käyttö 2 Säilytä paperi alkuperäispakkauksessa ja pidä pakkaus suljettuna. Pidä paperi tasaisena ja kuivana ja vältä sen altistamista suoralle auringonvalolle ja kuumuudelle. Älä kosketa valokuvapaperin kiiltävää (päällystettyä) puolta. Aseta valokuvapaperi kasettiin kiiltävä puoli alaspäin. Älä kosketa piirtoheitinkalvojen kumpaakaan puolta, sillä kalvo imee herkästi vettä ja hikeä, mikä voi heikentää tulostuslaatua. Lasertulostimille/- kopiokoneille suunnitellut piirtoheitinkalvot voivat tahrata seuraavaksi tulostettavan asiakirjan. Käytä ainoastaan mustesuihkutulostukseen suositeltuja piirtoheitinkalvoja. Voit tulostaa arkin kummallekin puolelle vain PC-tulostuksessa. Katso lisätietoja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan kohdasta Windows - Tulostaminen. Luovutusalustan kapasiteetti 2 Korkeintaan 50 arkkia 80 g/m 2 painavaa A4-paperia. Piirtoheitinkalvot ja valokuvapaperi on poistettava yksi kerrallaan luovutusalustalta. Näin vältetään tulosteen tahraantuminen. Sopimaton asetus ÄLÄ KÄYTÄ seuraavanlaisia papereita: vahingoittuneita, käpristyneitä, rypistyneitä tai epäsäännöllisen muotoisia papereita mm tai enemmän erittäin kiiltäviä tai hyvin karkeapintaisia papereita papereita, joita ei voi asettaa yhtenäiseen pinoon. poikittaisarkeista tehtyjä papereita 14

25 Asiakirjojen ja paperin asettaminen Oikean tulostusmateriaalin valinta 2 Paperityyppi ja -koko eri käyttötarkoituksiin 2 Paperityyppi Paperikoko Käyttö Kopiointi Valokuva Tulostin Irtoarkit A mm Kyllä Kyllä Kyllä Letter mm Kyllä Kyllä Kyllä Legal mm Kyllä Kyllä Executive mm Kyllä JIS B mm Kyllä A mm Kyllä Kyllä A mm Kyllä Kortit Valokuva cm Kyllä Kyllä Kyllä Valokuva 2L cm Kyllä Kyllä Arkistointikortti mm Kyllä Postikortti mm Kyllä Postikortti 2 (kaksiosainen) mm Kyllä Kirjekuoret C5-kirjekuoret mm Kyllä DL-kirjekuoret mm Kyllä COM mm Kyllä Monarch mm Kyllä JE4-kirjekuoret mm Kyllä Piirtoheitinkalvot A mm Kyllä Kyllä Letter mm Kyllä Kyllä 2 15

26 Luku 2 Paperin paino, paksuus ja kapasiteetti 2 Paperityyppi Paino Paksuus Arkkeja Irtoarkit Tavallinen paperi g/m 2 0,08 0,15 mm Mustesuihkupaperi g/m 2 0,08 0,25 mm 20 Kiiltävä paperi Korkeintaan 220 g/m 2 Korkeintaan 0,25 mm 20 Kortit Valokuvakortti Korkeintaan 220 g/m 2 Korkeintaan 0,25 mm 20 Arkistointikortti Korkeintaan 120 g/m 2 Korkeintaan 0,15 mm 30 Postikortti Korkeintaan 200 g/m 2 Korkeintaan 0,25 mm 30 Kirjekuoret g/m 2 Korkeintaan 0,52 mm 10 Piirtoheitinkalvot 10 1 Korkeintaan 100 arkkia 80 g/m 2 painavaa paperia 16

27 Asiakirjojen ja paperin asettaminen Asiakirjojen asettaminen 2 Asiakirjoja voidaan kopioida ja skannata käyttäen ADS-laitetta (automaattista dokumenttien syöttölaitetta, vain mallissa DCP-185C) tai valotustasoa. ADS:n käyttäminen (vain DCP-185C) 2 ADS syöttää korkeintaan 15 sivua yksitellen laitteeseen. Käytä ADS-laitteessa tavallista 80 g/m 2 painavaa paperia, ja leyhyttele aina paperit, ennen kuin asetat ne ADSlaitteeseen. Suositeltu käyttöympäristö 2 Lämpötila: C Kosteus: % Paperi: 80 g/m 2 Tuetut asiakirjakoot 2 Pituus: mm Leveys: mm Paino: g/m 2 Asiakirjojen asettaminen 2 HUOMAUTUS ÄLÄ VEDÄ asiakirjasta, kun sitä syötetään laitteeseen. ÄLÄ KÄYTÄ käpristyneitä, rypistyneitä, taittuneita tai repeytyneitä arkkeja tai paperia, jossa on hakasia, paperiliittimiä, liimaa tai teippiä. ÄLÄ KÄYTÄ pahvia, sanomalehtipaperia tai kangasta. Varmista, että musteella kirjoitetut asiakirjat ovat täysin kuivia. a Nosta ADS-laitteen luovutusalustan tukiläppä (1) ylös. b Leyhytä paperit. Varmista, että asiakirjat on asetettu ADS-laitteeseen tekstipuoli alaspäin ja yläreuna edellä, ja siten, että pino koskettaa syöttötelaa. c Säädä paperiohjaimet (2) asiakirjojen leveyden mukaan HUOMAUTUS ÄLÄ JÄTÄ paksuja asiakirjoja valotustasolle. Tämä voi aiheuttaa tukoksen ADS-laitteeseen. 17

28 Luku 2 valotustason käyttäminen 2 Valotustasolta voit kopioida tai skannata kirjan sivut tai yhden sivun kerrallaan. Tuetut asiakirjakoot 2 Pituus: Leveys: Paino: Korkeintaan 297 mm Korkeintaan 216 mm Korkeintaan 2 kg Asiakirjojen asettaminen 2 Vinkki (DCP-185C) Valotustasoa käytettäessä ADS-laitteessa ei saa olla paperia. a Nosta valotustason kansi ylös. b Sijoita asiakirja tekstipuoli alaspäin valotustason vasempaan yläkulmaan vasemmalla ja ylhäällä olevien merkkien mukaan. c Laske valotustason kansi alas. HUOMAUTUS Jos skannaat kirjaa tai paksua asiakirjaa, ÄLÄ iske kantta kiinni tai paina sitä. Skannattava alue 2 Skannattava alue riippuu käytettävän sovelluksen asetuksista. Alla olevat luvut osoittavat alueet, joita ei voi skannata A4- tai Letter-kokoiselle paperille Käyttö Kopiointi Skannaus Asiakirjan koko Kaikki paperikoot Kaikki paperikoot Yläosa (1) Alaosa (2) Vasen (3) Oikea (4) 3 mm 3 mm 3 mm 3 mm 18

29 3 Yleiset asetukset 3 Nestekidenäyttö 3 Nestekidenäytön kielen vaihtaminen 3 Voit vaihtaa nestekidenäytön kielen. a Paina Menu. b Valitse 0.Perusasetukset painamalla a tai b. c Valitse 0.Kielivalinta painamalla a tai b. d Valitse kieli painamalla a tai b. e Paina Stop/Exit. Nestekidenäytön asennon korjaaminen 3 Voit parantaa näytön tarkkuutta ja selkeyttä säätämällä kontrastia. Jos nestekidenäytön teksti ei erotu kunnolla, kontrastia kannattaa muuttaa. a Paina Menu. b Valitse 0.Perusasetukset painamalla a tai b. c Valitse 2.Näytön kontr. painamalla a tai b. d Valitse Vaalea tai Tumma painamalla a tai b. e Paina Stop/Exit. Lepotila 3 Voit määrittää, kuinka kauan laite pysyy valmiustilassa (1 60 minuuttia), ennen kuin se siirtyy lepotilaan. Ajastin käynnistyy uudelleen, jos laitetta käytetään. a Paina Menu. b Valitse 0.Perusasetukset painamalla a tai b. c Valitse 3.Lepotila painamalla a tai b. d Valitse valmiustilan kestoksi ennen lepotilaan siirtymistä 1 min, 2 min, 3 min, 5 min, 10 min, 30 min tai 60 min painamalla a tai b. e Paina Stop/Exit. 3 19

30 Luku 3 Raporttien tulostaminen 3 Voit tulostaa seuraavat raportit: Ohje Ohjeluettelo auttaa laitteen ohjelmoimisessa. Käytt. aset. Sisältää asetusten luettelon. Raportin tulostaminen 3 a Paina Menu. b Valitse 3.Tulosta rap. painamalla a tai b. c Valitse haluamasi raportti painamalla a tai b. d Paina Mono Start. e Paina Stop/Exit. 20

31 Osa II Kopiointi II Kopiointi 22

32 4 Kopiointi 4 Kopiointi 4 Voit käyttää laitetta kopiointikoneena ja ottaa jopa 99 kopiota kerralla. Yhden kopion ottaminen 4 Kopiointiasetukset 4 Kun haluat muuttaa kopiointiasetuksia seuraaville kopioille nopeasti ja väliaikaisesti, käytä väliaikaisia kopiointinäppäimiä. Voit käyttää eri yhdistelmiä. a Aseta asiakirja laitteeseen. (Katso Asiakirjojen asettaminen sivulla 17.) b Paina Mono Start tai Colour Start. Useiden kopioiden ottaminen 4 Voit ottaa enintään 99 kopiota yhdellä tulostuskerralla. a Aseta asiakirja laitteeseen. (Katso Asiakirjojen asettaminen sivulla 17.) Kone siirtyy takaisin oletusasetuksiin minuutin kuluttua kopioinnin valmistumisen jälkeen. Vinkki Voit tallentaa useimmin käyttämäsi kopiointiasetukset oletusasetuksiksi. Löydät ohjeet tähän kunkin ominaisuuden osiosta. b Paina Number of Copies toistamiseen, kunnes haluamasi kopioiden lukumäärä tulee näyttöön (enintään 99). Voit muuttaa kopioiden lukumäärää myös painamalla a tai b. c Paina Mono Start tai Colour Start. Vinkki (DCP-185C) Lajittele kopiot painamalla Copy Options-näppäintä. Kopioinnin lopettaminen 4 Lopeta kopiointi painamalla Stop/Exit. 22

33 Kopiointi Kopiointinopeuden ja -laadun muuttaminen 4 Voit valita erilaisista laatuasetuksista. Oletusasetus on Normaali. Kun haluat muuttaa tätä laatuasetusta väliaikaisesti, noudata seuraavia ohjeita: Paina Normaali Normaali-asetusta suositellaan tavallisille tulosteille. Tuloksena on hyvä kopiointilaatu ja tarkoituksenmukain en kopiointinopeus. Nopea Paras Kopiointi on nopeaa ja musteenkulutus vähäisintä. Nopeuttaa esimerkiksi oikoluettavien asiakirjojen tai suurten asiakirjojen tai kopiomäärien tulostamista. Käytä parasta tilaa valokuvien ja muiden tarkkuutta vaativien kuvien kopiointiin. Tämä tuottaa parhaan erottelukyvyn, mutta kopiointi on hitainta. a Aseta asiakirja laitteeseen. b Valitse Normaali, Nopea tai Paras painamalla toistamiseen Copy Quality. c Paina Mono Start tai Colour Start. Kun haluat muuttaa oletusasetusta, noudata seuraavia ohjeita: a Paina Menu. b Valitse 1.Kopio painamalla a tai b. c Valitse 3.Laatu painamalla a tai b. d Valitse Normaali, Nopea tai Paras painamalla a tai b. e Paina Stop/Exit. Kopioitavan kuvan suurentaminen tai pienentäminen 4 Voit valita suurennus- tai pienennyssuhteen. Jos valitset asetuksen Sovita sivulle, laite säätää koon automaattisesti asettamasi paperikoon mukaan. (Vain DCP-185C) Käytä valotustasoa käyttäessäsi tätä asetusta. Paina Sovita sivulle Mukau.(25-400%) 198% 10x15cmiA4 186%10x15cmiLTR 142% A5iA4 100% 97% LTRiA4 93% A4iLTR 83%(DCP-145C, DCP-163C, DCP-165C ja DCP-167C) 83% LGLiA4(DCP-185C) 69% A4iA5 47% A4i10x15cm 4 23

34 Luku 4 Kun haluat pienentää tai suurentaa seuraavan kopion, noudata seuraavia ohjeita: a Aseta asiakirja laitteeseen. b Paina Enlarge/Reduce. c Tee jokin seuraavista: Valitse haluamasi pienennys- tai suurennussuhde painamalla a tai b. Valitse Mukau.(25-400%) painamalla a tai b. Kun haluat valita pienennys- tai suurennussuhteen alueelta 25%-400%, paina a tai b toistamiseen. Valitse 100% tai Sovita sivulle, painamalla a tai b. d Paina Mono Start tai Colour Start. Vinkki Sivun asetteluvalinnat eivät ole käytettävissä asetuksen Enlarge/Reduce kanssa. Sovita sivulle -valinnat eivät ole käytettävissä asetuksen Sivun asettelu kanssa. Sovita sivulle ei toimi oikein, jos valotustasolla oleva asiakirja on vinossa yli kolmen asteen verran. Sijoita asiakirja tekstipuoli alaspäin valotustason vasempaan yläkulmaan vasemmalla ja ylhäällä olevien merkkien mukaan. Sovita sivulle ei ole käytettävissä Legal-paperikoon kanssa. Usean sivun kopiointi yhdelle (N in 1) tai julisteen kopiointi (sivunasettelu) 4 Useita sivuja yhdelle -kopioinnilla (N in 1) säästetään paperia, koska voit kopioida 2 4 sivua yhdelle sivulle. Voit tehdä myös julisteen. Kun käytät julisteominaisuutta, laite jakaa asiakirjan osiin ja suurentaa ne, jotta voit koota niistä julisteen. (Vain DCP-185C) Käytä valotustasoa julisteiden tulostamiseen. Tärkeää 4 Varmista, että paperikooksi on valittu A4 tai Letter. Et voi käyttää suurennus- /pienennysasetuksiatai pinonta- /lajitteluasetuksia(vain DCP-185C) N in 1- tai julistetoimintojen kanssa. Värillisiä N in 1 -kopioita ei voi ottaa. (P) tarkoittaa pystysuuntaa ja (V) vaakasuuntaa. Voit ottaa vain yhden julistekopion kerrallaan. Paina ja valitse sitten Sivun asettelu painamalla a tai b. Ei(1 in 1) 2 in 1 (P) 2 in 1 (V) 4 in 1 (P) 4 in 1 (V) Juliste(3 x 3) a Aseta asiakirja laitteeseen. b Valitse Sivun asettelu painamalla Copy Options ja a tai b. c Valitse Ei(1 in 1), 2 in 1 (P), 2 in 1 (V), 4 in 1 (P), 4 in 1 (V) tai Juliste(3 x 3) painamalla a tai b. 24

35 Kopiointi d Skannaa asiakirja painamalla Mono Start. Voit myös painaa Colour Start, jos käytät julisteasettelua. Jos olet asettanut asiakirjan ADSlaitteeseen tai teet julistetta, laite skannaa sivut ja aloittaa tulostuksen. Jos käytät valotustasoa, siirry vaiheeseen e. Juliste (3 3) Voit tehdä valokuvasta julistekokoisen kopion. e Kun laite on skannannut sivun, paina a (Kyllä) ja skannaa seuraava sivu. Seuraava sivu? 4 a Kyllä b Ei f Aseta seuraava sivu valotustasolle. Toista vaiheet e ja f kunkin sivun kohdalla. Aseta seur. sivu Paina sitten OK g Kun kaikki sivut on skannattu, lopeta painamalla b (Ei). Vinkki Jos kiiltävä paperi on valittu paperityyppiasetukseksi N in 1 - kopioinnille, kuvat tulostetaan tavallisen paperin asetusten mukaisesti. Jos kopioit valotustasolta, aseta asiakirja tekstipuoli alaspäin alla esitetyllä tavalla: 2 in 1 (P) 2 in 1 (V) Kopioiden lajittelu ADSlaitetta käyttämällä (vain mustavalkoinen) (vain DCP-185C) 4 Voit lajitella useita kopioita. Sivut lajitellaan järjestyksessä 1 2 3, 1 2 3, ja niin edelleen. a Aseta asiakirja laitteeseen. b Paina Number of Copies toistamiseen, kunnes haluamasi kopioiden lukumäärä tulee näyttöön. Voit muuttaa kopioiden lukumäärää myös painamalla a tai b. c Valitse Pinoa/Lajittele painamalla Copy Options ja a tai b. d Valitse Lajittele painamalla a tai b. e Paina Mono Start. 4 in 1 (P) Vinkki Sivunasettelu ei ole käytettävissä toiminnon Lajittele kanssa. 4 in 1 (V) 25

36 Luku 4 Kirkkauden ja kontrastin säätäminen 4 Kirkkaus 4 Kun haluat muuttaa kirkkausasetusta väliaikaisesti, noudata seuraavia ohjeita: Kontrasti 4 Saat kuvan näyttämään tarkemmalta ja selkeämmältä säätämällä kontrastia. a Paina Menu. b Valitse 1.Kopio painamalla a tai b. Paina ja valitse sitten Kirkkaus painamalla a tai b. -nnonn+ c Valitse 5.Kontrasti painamalla a tai b. d Lisää tai vähennä kontrastia painamalla a tai b. a Aseta asiakirja laitteeseen. b Valitse Kirkkaus painamalla Copy Options ja a tai b. -nnonn+ e e Paina Stop/Exit. c Paina a tai b, kun haluat tummemman tai vaaleamman kopion. d Paina Mono Start tai Colour Start. Kun haluat muuttaa oletusasetusta, noudata seuraavia ohjeita: a Paina Menu. b Valitse 1.Kopio painamalla a tai b. c Valitse 4.Kirkkaus painamalla a tai b. d Paina a tai b, kun haluat tummemman tai vaaleamman kopion. e Paina Stop/Exit. 26

37 Kopiointi Paperiasetukset 4 Paperityyppi 4 Jos kopioit erikoispaperille, valitse asetuksista kyseinen paperityyppi, jotta saat parhaan mahdollisen tulostuslaadun. Paina ja valitse sitten Paperityyppi painamalla a tai b. Tavall. paperi Mustesuihkupap. Brother BP71 Muu kiiltävä Kalvo a Aseta asiakirja laitteeseen. b Valitse Paperityyppi painamalla Copy Options ja a tai b. c Valitse käytetyn paperin tyyppi painamalla a tai b. d Paina Mono Start tai Colour Start. Kun haluat muuttaa oletusasetusta, noudata seuraavia ohjeita: a Paina Menu. b Valitse 1.Kopio painamalla a tai b. c Valitse 1.Paperityyppi painamalla a tai b. d Valitse Tavall. paperi, Mustesuihkupap., Brother BP71, Muu kiiltävä tai Kalvo painamalla a tai b. e Paina Stop/Exit. Paperikoko 4 Jos kopioit muulle kuin A4-paperille, joudut vaihtamaan paperikoon asetuksia. Voit kopioida A4- Letter-, Legal- tai A5-kokoiselle paperille tai cm -kokoiselle valokuvapaperille. Paina ja valitse sitten Paperikoko painamalla a tai b. A4 Letter Legal A5 10(L)x15(K)cm a Aseta asiakirja laitteeseen. b Valitse Paperikoko painamalla Copy Options ja a tai b. c Valitse käytetyn paperin koko painamalla a tai b. d Paina Mono Start tai Colour Start. Kun haluat muuttaa oletusasetusta, noudata seuraavia ohjeita: a Paina Menu. b Valitse 1.Kopio painamalla a tai b. c Valitse 2.Paperikoko painamalla a tai b. d Valitse käytetyn paperin koko (A4, Letter, Legal, A5 tai 10x15cm) painamalla a or b. e Paina Stop/Exit. 4 27

38 28 Luku 4

39 Suora valokuvatulostusiii Osa III Valokuvien tulostus muistikortilta tai USB-muistitikulta 30 Valokuvien tulostus kamerasta 42

40 5 Valokuvien tulostus muistikortilta tai USB-muistitikulta 5 PhotoCapture Center -toiminnot 5 Vinkki Malli DCP-145C tukee vain USBmuistitikkuja. Valokuvien tulostus muistikortilta tai USBmuistitikulta ilman tietokonetta 5 Voit tulostaa valokuvia suoraan digitaalikamerasta tai USB-muistiasemalta, vaikka laitetta ei olisi kytketty tietokoneeseen. (Katso Tulostaminen muistikortilta tai USB-muistitikulta sivulla 33.) Skannaus muistikortille tai USB-muistitikulle ilman tietokonetta 5 Voit skannata asiakirjoja ja tallentaa ne suoraan muistikortille tai USB-muistitikkuun. (Katso Skannaus muistikortille tai USBmuistitikulle sivulla 40.) PhotoCapture Center - toiminnon käyttäminen tietokoneesta 5 Voit käyttää laitteen etuosan korttipaikkaan asetettavaa muistikorttia tai USB-muistitikkua tietokoneesta käsin. (Katso PhotoCapture Center (Windows ) tai PhotoCapture Center (Macintosh ) CD-levyllä olevasta Ohjelmiston käyttöoppaasta.) Muistikortin tai USBmuistitikun käyttäminen 5 Tässä Brother-laitteessa on muistiasemia (korttipaikkoja), jotka sopivat seuraaville yleisesti käytetyille digitaalikamerakorteille: Memory Stick, Memory Stick Pro, SD, SDHC ja xd-picture Card sekä USBmuistitikku. Memory Stick Memory Stick Pro SD ja SDHC Enintään 22 mm Enintään 11 mm xd-picture Card USB-muistitikku minisd -kortteja voidaan käyttää minisd -sovittimen kanssa. microsd -kortteja voidaan käyttää microsd -sovittimen kanssa. Memory Stick Duo -korttia voidaan käyttää Memory Stick Duo -sovittimen kanssa. Memory Stick Pro Duo -korttia voidaan käyttää Memory Stick Pro Duo - sovittimen kanssa. Memory Stick Micro (M2) -korttia voidaan käyttää Memory Stick Micro (M2) - sovittimen kanssa. Sovittimia ei toimiteta laitteen mukana. Kysy sovittimia niitä myyvistä liikkeistä. PhotoCapture Center -toiminnolla voit tulostaa digitaalisia valokuvia digitaalikamerasta laadukkaalla, valokuvatasoisella erottelutarkkuudella. 30

41 Valokuvien tulostus muistikortilta tai USB-muistitikulta Muistikorttien (vain DCP-165C ja DCP-185C) ja USBmuistitikkujen kansiorakenne 5 Laite on suunniteltu yhteensopivaksi nykyaikaisten digitaalikameroiden kuvatiedostojen, USB-muistitikkujen ja muistikorttien kanssa. Lue kuitenkin alla olevat ohjeet ongelmien välttämiseksi: Kuvatiedoston tunnisteen on oltava.jpg. (Muiden kuvatiedostojen tunnisteita, kuten.jpeg,.tif,.gif jne. ei tunnisteta.) PhotoCapture Center -tulostus ilman tietokonetta on suoritettava erillään tietokoneen kanssa suoritettavista PhotoCapture Center -toiminnoista. (Samanaikaista toimintaa ei tueta.) IBM Microdrive ei ole yhteensopiva laitteen kanssa. Muistikortin tiedostojen suurin määrä on tällä laitteella 999. Tämä laite tukee xd-picture Card Type M / Type M+ / Type H (Large Capacity) -mediakortteja. Muistikortin DPOF-tiedoston on oltava kelvollisessa DPOF-muodossa. (Katso DPOF-tulostus sivulla 35.) Ota huomioon seuraavat: Kun tulostat kuvia Sisällysluettelon tulostus- tai Tulosta kuvat -toimintojen avulla, PhotoCapture Center tulostaa kaikki kelvolliset kuvat, vaikka jokin kuvista olisi vahingoittunut. Vahingoittuneita kuvia ei tulosteta. Muistikorttien käyttäjät Laitteesi on suunniteltu lukemaan digitaalikameran alustamia muistikortteja. Kun digitaalikamera alustaa muistikortin, se luo sille erityisen kansion, johon se kopioi kuvatiedostot. Jos joudut muokkaamaan tietokoneella muistikortille tallennettuja kuvatiedostoja, suosittelemme, ettet muuta digitaalikameran luomaa kansiojärjestelmää. Kun tallennat uusia tai muutettuja kuvatiedostoja muistikortille, suosittelemme lisäksi käyttämään samaa kansiota, johon digitaalikamera tallentaa kuvat. Jollei tiedostoja tallenneta samaan kansioon, laite ei ehkä pysty lukemaan tiedostoa tai tulostamaan kuvaa. USB-muistitikkujen käyttäjät Tämä laite tukee USB-muistitikkuja, jotka on alustettu Windows - käyttöjärjestelmällä. 5 31

42 Luku 5 Näin pääset alkuun 5 Photo Capture -näppäimen merkkivalot: Työnnä muistikortti tai USB-muistitikku asianmukaiseen korttipaikkaan tiukasti. 1 USB-muistitikku 2 SD ja SDHC 3 Memory Stick ja Memory Stick Pro 4 xd-picture Card HUOMAUTUS USB-suoraliitäntä tukee vain USBmuistitikkua, PictBridge-yhteensopivaa kameraa ja USB-massamuistitoiminnollista digitaalikameraa. Muita USB-laitteita ei tueta. Kun Photo Capture -merkkivalo palaa, muistikortti tai USB-muistitikku on oikein paikallaan. Kun Photo Capture -merkkivalo on sammunut, muistikortti tai USBmuistitikku ei ole oikein paikallaan. Kun Photo Capture -merkkivalo vilkkuu, muistikortilta tai USB-muistitikulta luetaan tai niille kirjoitetaan. HUOMAUTUS ÄLÄ irrota virtajohtoa tai poista muistikorttia tai USB-muistitikkua media-asemasta (korttipaikasta) tai USB-suoraliitännästä, kun laite lukee tai kirjoittaa muistikortille tai USB-muistitikulle (Photo Capture - näppäimen vilkkuessa). Tietoja katoaa tai kortti vahingoittuu. Laite voi lukea vain yhdestä laitteesta kerrallaan. 32

43 Valokuvien tulostus muistikortilta tai USB-muistitikulta Tulostaminen muistikortilta tai USB-muistitikulta 5 Ennen valokuvan tulostamista voit tulostaa pikkukuvaluettelon ja valita siitä tulostettavan kuvan numeron. Tulosta suoraan muistikortilta tai USB-muistitilkulta noudattamalla seuraavia ohjeita: a Varmista, että muistikortti tai USBmuistitikku on asetettu oikeaan korttipaikkaan. Nestekidenäytössä näkyy seuraava viesti: M.Stick käytössä Paina Photo Capture... b Paina Photo Capture. Katso tietoja DPOF-tulostuksesta kohdasta DPOFtulostus sivulla 35. c Valitse Tul. sis.luett. painamalla a tai b ja paina sitten OK. d Tulosta luettelosivu painamalla Colour Start. Huomioi tulostettavan kuvan numero. Katso Sisällysluettelon (pikkukuvien) tulostaminen sivulla 33. e Tulosta kuvat valitsemalla Tulosta kuvia vaiheessa c painamalla a tai b, ja paina sitten OK. (Katso Kuvien tulostaminen sivulla 34.) f Näppäile kuvan numero ja paina OK. g Aloita tulostus painamalla Colour Start. Sisällysluettelon (pikkukuvien) tulostaminen 5 PhotoCapture Center numeroi kuvat (esimerkiksi nro 1, nro 2, nro 3 jne.). PhotoCapture Center tunnistaa kuvat näiden numeroiden avulla. Voit tulostaa pikkukuvasivun, joka sisältää kaikki muistikortin tai USB-muistitikun kuvat. Vinkki Vain kahdeksan merkin pituiset ja tätä lyhyemmät tiedostonimet tulostetaan oikein luettelosivulle. a Varmista, että asetat muistikortin tai USB-muistitikku on asetettu oikeaan korttipaikkaan. Paina (Photo Capture). b Valitse Tul. sis.luett. painamalla a tai b. c Valitse 6 kuvaa/rivi tai 5 kuvaa/rivi painamalla a tai b. 5 6 kuvaa/rivi 5 kuvaa/rivi Tulostus kestää kauemmin asetuksella 5 kuvaa/rivi kuin asetuksella 6 kuvaa/rivi, mutta laatu on parempi. 33

44 Luku 5 d Valitse käytetyn paperin tyyppi (Tavall. paperi, Mustesuihkupap., Brother BP71 tai Muu kiiltävä) painamalla a tai b. e Valitse käytetyn paperin koko (A4 tai Letter) painamalla a or b. f Tulosta painamalla Colour Start. Kuvien tulostaminen 5 Ennen yksittäisen kuvan tulostamista sen numero on oltava tiedossa. a Varmista, että asetat muistikortin tai USB-muistitikku on asetettu oikeaan korttipaikkaan. b Tulosta ensin sisällysluettelo. (Katso Sisällysluettelon (pikkukuvien) tulostaminen sivulla 33.) Paina (Photo Capture). c Valitse Tulosta kuvia painamalla a tai b. Vinkki Jos muistikortti tai USB-muistitikku sisältää kelvollisia DPOF-tietoja, nestekidenäytössä näkyy DPOF-tul:Kyllä. Katso kohtaa DPOF-tulostus sivulla 35. d Syötä tulostettavan kuvan numero kuvaluettelosta (pikkukuvista) painamalla a toistuvasti. Kun olet valinnut kuvien numerot, paina OK. Nro:1,3,6 Vinkki Pienennä kuvan numeroa painamalla b. Voit näppäillä numerosarjan käyttämällä Copy Options-näppäintä yhdysmerkkinä. (Jos haluat esimerkiksi tulostaa kuvanumerot 1 5, näppäile 1, Copy Options ja 5.) Voit näppäillä korkeintaan 12 merkkiä (mukaan lukien pilkut) valitessasi tulostettavia kuvanumeroita. e Kun olet valinnut tulostettavien kuvien numerot, valitse haluamasi asetukset painamalla OK. Jos olet jo valinnut asetukset, paina Colour Start. f Valitse käytetyn paperin tyyppi (Muu kiiltävä, Tavall. paperi, Mustesuihkupap. tai Brother BP71) painamalla a tai b. g Valitse käytetyn paperin koko (A4, Letter, 10x15cm tai 13x18cm) painamalla a tai b. Jos valitsit A4- tai Letter-koon, siirry vaiheeseen h. Jos valitsit jonkun toisen koon, siirry vaiheeseen i. Kun olet valinnut asetukset, paina Colour Start. h Valitse tulostuskoko (Maks. koko, 8x10cm, 9x13cm, 10x15cm, 13x18cm tai 15x20cm) painamalla a tai b. i Tee jokin seuraavista: Valitse kopioiden lukumäärä vaiheessa j. Kun olet valinnut asetukset, paina Colour Start. j Anna kopioiden määrä painamalla a tai b. k Tulosta painamalla Colour Start. 34

45 Valokuvien tulostus muistikortilta tai USB-muistitikulta Tulosteen paikka A4-paperilla näkyy alla olevassa taulukossa. c Jos kortilla on DPOF-tiedosto, nestekidenäytössä näkyy: 1 8x10cm 2 9x13cm 3 10x15cm DPOF-tul:Kyllä e d Valitse DPOF-tul:Kyllä painamalla a tai b. 4 13x18cm 5 15x20cm DPOF-tulostus 5 DPOF on lyhenne englanninkielisistä sanoista Digital Print Order Format. Tämän digitaalisen tulostusstandardin, jolla helpotetaan kuvien tulostamista digitaalikameroista, ovat laatineet digitaalisten kameroiden suurimmat valmistajat (Canon Inc., Eastman Kodak Company, Fuji Photo Film Co. Ltd., Matsushita Electric Industrial Co. Ltd. ja Sony Corporation). Jos digitaalikamerasi tukee DPOF-tulostusta, voit valita kameran näytöstä tulostettavat kuvat ja kopioiden lukumäärän. Kun asetat laitteeseen DPOF-tietoja sisältävän muistikortin, voit tulostaa valitsemasi kuvan helposti. a Työnnä muistikortti oikeaan korttipaikkaan tiukasti. M.Stick käytössä 6 Maks. koko e Valitse käytetyn paperin tyyppi (Muu kiiltävä, Tavall. paperi, Mustesuihkupap. tai Brother BP71) painamalla a tai b. f Valitse käytetyn paperin koko (A4, Letter, 10x15cm tai 13x18cm) painamalla a tai b. Jos valitsit A4- tai Letter-koon, siirry vaiheeseen g. Jos valitsit jonkun toisen koon, siirry vaiheeseen h. Kun olet valinnut asetukset, paina Colour Start. g Valitse tulostuskoko (Maks. koko, 8x10cm, 9x13cm, 10x15cm, 13x18cm tai 15x20cm) painamalla a tai b. h Tulosta painamalla Colour Start. Vinkki DPOF-tiedostovirhe saattaa ilmetä, jos kameralla luotu tulostuskomento on vahingoittunut. Poista se ja luo tulostuskomento kameralla uudelleen. Katso ohjeita tulostuskomennon poistamisesta tai uudelleenluomisesta kameran valmistajan Internettukisivustosta tai mukana toimitetuista oppaista. 5 Paina (Photo Capture). b Valitse Tulosta kuvia painamalla a tai b. 35

46 Luku 5 PhotoCapture Center -tulostusasetukset 5 Asetukset ovat voimassa, kunnes niitä muutetaan uudelleen. Tulostuslaatu 5 a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 1.Tulostuslaatu painamalla a tai b. d Valitse Normaali tai Valokuva painamalla a tai b. e Paina Stop/Exit. Paperiasetukset 5 Paperi- ja tulostuskoko 5 a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 2.Paperityyppi painamalla a tai b. d Valitse Muu kiiltävä, Tavall. paperi, Mustesuihkupap. tai Brother BP71 painamalla a tai b. Paperikoko 5 a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 3.Paperikoko painamalla a tai b. d Valitse käytetyn paperin koko (A4, Letter, 10x15cm tai 13x18cm) painamalla a tai b. e Paina Stop/Exit. Tulostuskoko 5 Tämä asetus on käytettävissä vain, kun paperikoon asetukseksi on valittu A4 tai Letter. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 4.Tulostuskoko painamalla a tai b. d Valitse käytettävä tulostuskoko (Maks. koko, 8x10cm, 9x13cm, 10x15cm, 13x18cm tai 15x20cm) painamalla a tai b. e Paina Stop/Exit. e Paina Stop/Exit. 36

47 Valokuvien tulostus muistikortilta tai USB-muistitikulta Värin korostus 5 Voit tulostaa eloisampia kuvia värin korostus -ominaisuudella. Kirkkaus 5 a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 5.Värin korostus painamalla a tai b. d Valitse Kyllä (tai Ei) painamalla a tai b. Jos valitsit Ei, siirry vaiheeseen g. e Valitse 1.Kirkkaus painamalla a tai b. f Tummenna tai vaalenna tulostetta painamalla a tai b. g Paina Stop/Exit. Kontrasti 5 Voit valita kontrastin asetuksen. Suuri kontrasti saa kuvan näyttämään terävämmältä ja eloisammalta. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 5.Värin korostus painamalla a tai b. d Valitse Kyllä (tai Ei) painamalla a tai b. Jos valitsit Ei, siirry vaiheeseen g. e Valitse 2.Kontrasti painamalla a tai b. f Lisää tai vähennä kontrastia painamalla a tai b. g Paina Stop/Exit. Valkotasapaino 5 Voit säätää kuvan valkoisia alueita ja muuttaa ne jälleen puhtaanvalkoisiksi. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 5.Värin korostus painamalla a tai b. d Valitse Kyllä (tai Ei) painamalla a tai b. Jos valitsit Ei, siirry vaiheeseen g. e Valitse 3.Valk. tasapai. painamalla a tai b. f Säädä tasapainon voimakkuutta painamalla a tai b. g Paina Stop/Exit. 5 37

48 Luku 5 Terävyys 5 Voit parantaa kuvan tarkennusta säätämällä sen terävyyttä. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 5.Värin korostus painamalla a tai b. d Valitse Kyllä (tai Ei) painamalla a tai b. Jos valitsit Ei, siirry vaiheeseen g. e Valitse 4.Terävyys painamalla a tai b. f Lisää tai vähennä terävyyttä painamalla a tai b. g Paina Stop/Exit. Värin tiheys 5 Voit säätää kuvan värien määrää, jos kuva näyttää liian vaalealta tai haalistuneelta. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 5.Värin korostus painamalla a tai b. d Valitse Kyllä (tai Ei) painamalla a tai b. Jos valitsit Ei, siirry vaiheeseen g. e Valitse 5.Väritiheys painamalla a tai b. f Lisää tai vähennä värin määrää painamalla a tai b. g Paina Stop/Exit. Vinkki Valkotasapainon, terävyyden tai värin tiheyden valitseminen hidastaa tulostusnopeutta. 38

49 Valokuvien tulostus muistikortilta tai USB-muistitikulta Rajaus 5 Jos valokuva on liian pitkä tai leveä eikä sovi valitsemasi asettelun mukaiseen tilaan, osa kuvasta rajataan automaattisesti pois. Oletusasetus on Kyllä. Jos haluat tulostaa koko kuvan, vaihda asetukseksi Ei. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 6.Rajaus painamalla a tai b. d Valitse Ei (tai Kyllä) painamalla a tai b. e Paina Stop/Exit. Rajaus: Kyllä 5 Rajaus: Ei 5 Reunaton tulostus 5 Tällä toiminnolla laajennetaan tulostusaluetta paperin reunoihin saakka. Tulostus on silloin hieman hitaampaa. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 7.Reunaton painamalla a tai b. d Valitse Ei (tai Kyllä) painamalla a tai b. e Paina Stop/Exit. Päivämäärän tulostus 5 Voit tulostaa päivämäärän, jos se kuuluu jo valokuvan tietoihin. Päivämäärä tulostetaan oikeaan alareunaan. Jos tiedot eivät sisällä päivämäärää, toimintoa ei voi käyttää. a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 8.Pvm tulostus painamalla a tai b. d Valitse Kyllä (tai Ei) painamalla a tai b. e Paina Stop/Exit. Vinkki Kameran DPOF-asetuksen on oltava käytössä, jotta Pvm tulostus -toiminto toimisi. 5 39

50 Luku 5 Skannaus muistikortille tai USBmuistitikulle 5 Voit skannata mustavalkoisia ja värillisiä asiakirjoja muistikortille tai USBmuistitikkuun. Mustavalkoiset asiakirjat tallennetaan muodossa PDF (*.PDF) tai TIFF (*.TIF). Värilliset asiakirjat voidaan tallentaa muodossa PDF (*.PDF) tai JPEG (*.JPG). Oletusasetus on Väri 150 dpi ja oletustiedostomuoto PDF. Laite luo automaattisesti tiedostonimet, jotka perustuvat nykyiseen päivämäärään. (Katso lisätietoja Pika-asennusoppaasta.) Esimerkiksi 1. heinäkuuta 2009 skannatun viidennen kuvan nimi olisi PDF. Voit muuttaa väri- ja laatuasetuksia. d Valitse Skan. mediak. painamalla a tai b ja tee jokin seuraavista: Muuta laatua painamalla OK ja siirry vaiheeseen e. Aloita skannaus painamalla Mono Start tai Colour Start. e Valitse laatu painamalla a tai b ja paina sitten OK. Tee jokin seuraavista. Jos haluat muuttaa tiedostotyyppiä, siirry vaiheeseen f. Aloita skannaus painamalla Mono Start tai Colour Start. f Valitse tiedostotyyppi painamalla a tai b ja paina sitten OK. Paina Mono Start tai Colour Start. Laatu Väri 150 dpi Väri 300 dpi Väri 600 dpi M/V 200x100 dpi M/V 200 dpi a Aseta laitteeseen Memory Stick, Memory Stick Pro, SD, SDHC, xd- Picture Card tai USB-muistitikku. VAROITUS Valittava tiedostomuoto JPEG / PDF JPEG / PDF JPEG / PDF TIFF / PDF TIFF / PDF ÄLÄ poista muistikorttia tai USBmuistitikkua, kun Photo Capture vilkkuu, jotta kortti, USB-muistitikku tai kortille tallennetut tiedot eivät vahingoitu. b Aseta asiakirja laitteeseen. Kuvan laadun muuttaminen 5 a Paina Menu. b Valitse 2.PhotoCapture painamalla a tai b. c Valitse 0.Skan. mediak. painamalla a tai b. d Valitse 1.Laatu painamalla a tai b. e Valitse Väri 150 dpi, Väri 300 dpi, Väri 600 dpi, M/V 200x100 dpi tai M/V 200 dpi painamalla a tai b. f Paina Stop/Exit. c Paina (Scan). 40
