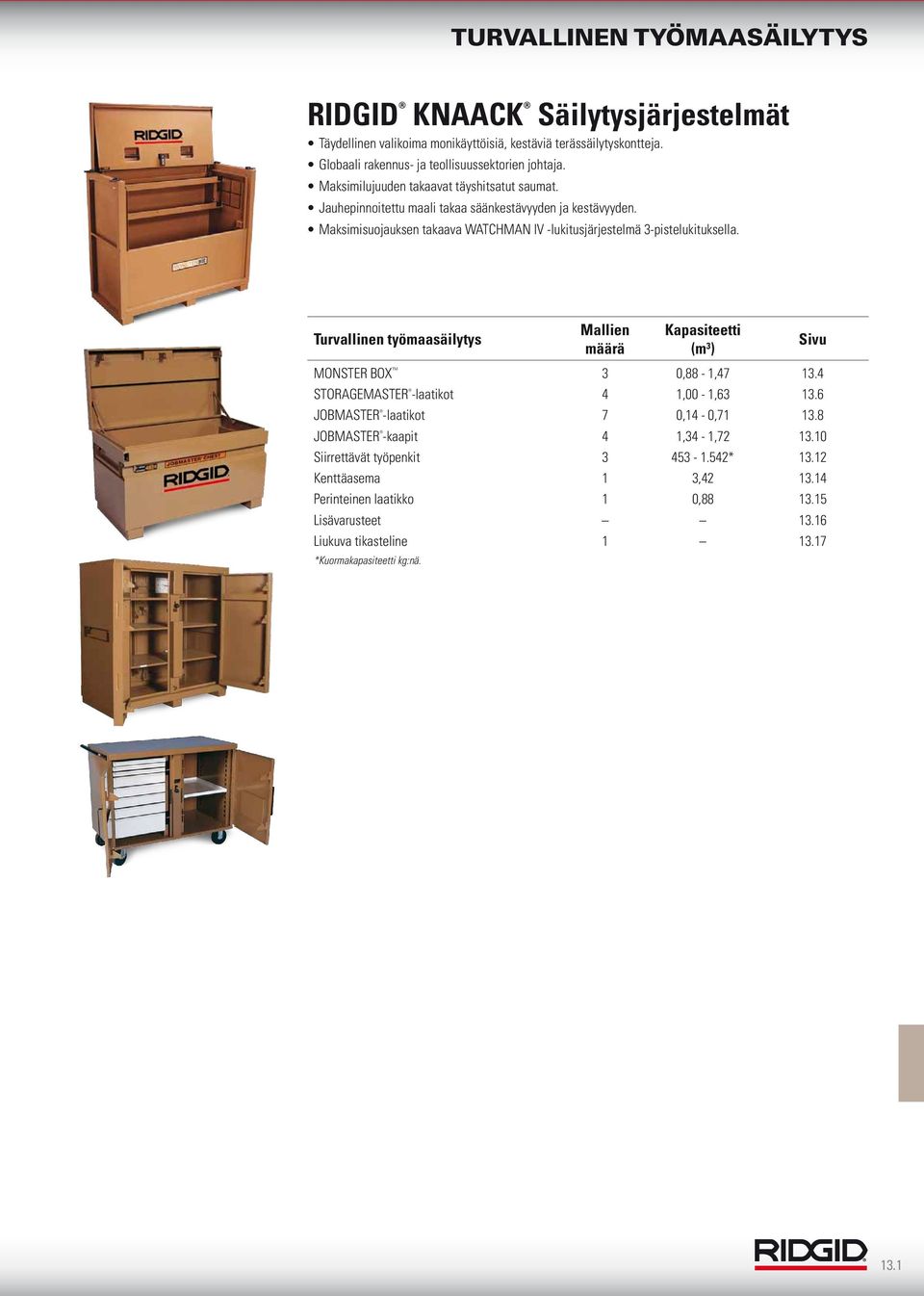

1 RIDGID KNAACK Säilytysjärjestelmät Täydellinen valikoima monikäyttöisiä, kestäviä terässäilytyskontteja. Globaali rakennus- ja teollisuussektorien johtaja. Maksimilujuuden takaavat täyshitsatut saumat. Jauhepinnoitettu maali takaa säänkestävyyden ja kestävyyden. Maksimisuojauksen takaava WATCHMAN IV -lukitusjärjestelmä 3-pistelukituksella. Turvallinen työmaasäilytys Mallien määrä Kapasiteetti (m 3 ) Sivu MONSTER BOX 3 0,88-1, STORAGEMASTER -laatikot 4 1,00-1, JOBMASTER -laatikot 7 0,14-0, JOBMASTER -kaapit 4 1,34-1, Siirrettävät työpenkit * Kenttäasema 1 3, Perinteinen laatikko 1 0, Lisävarusteet Liukuva tikasteline *Kuormakapasiteetti kg:nä. 13.1

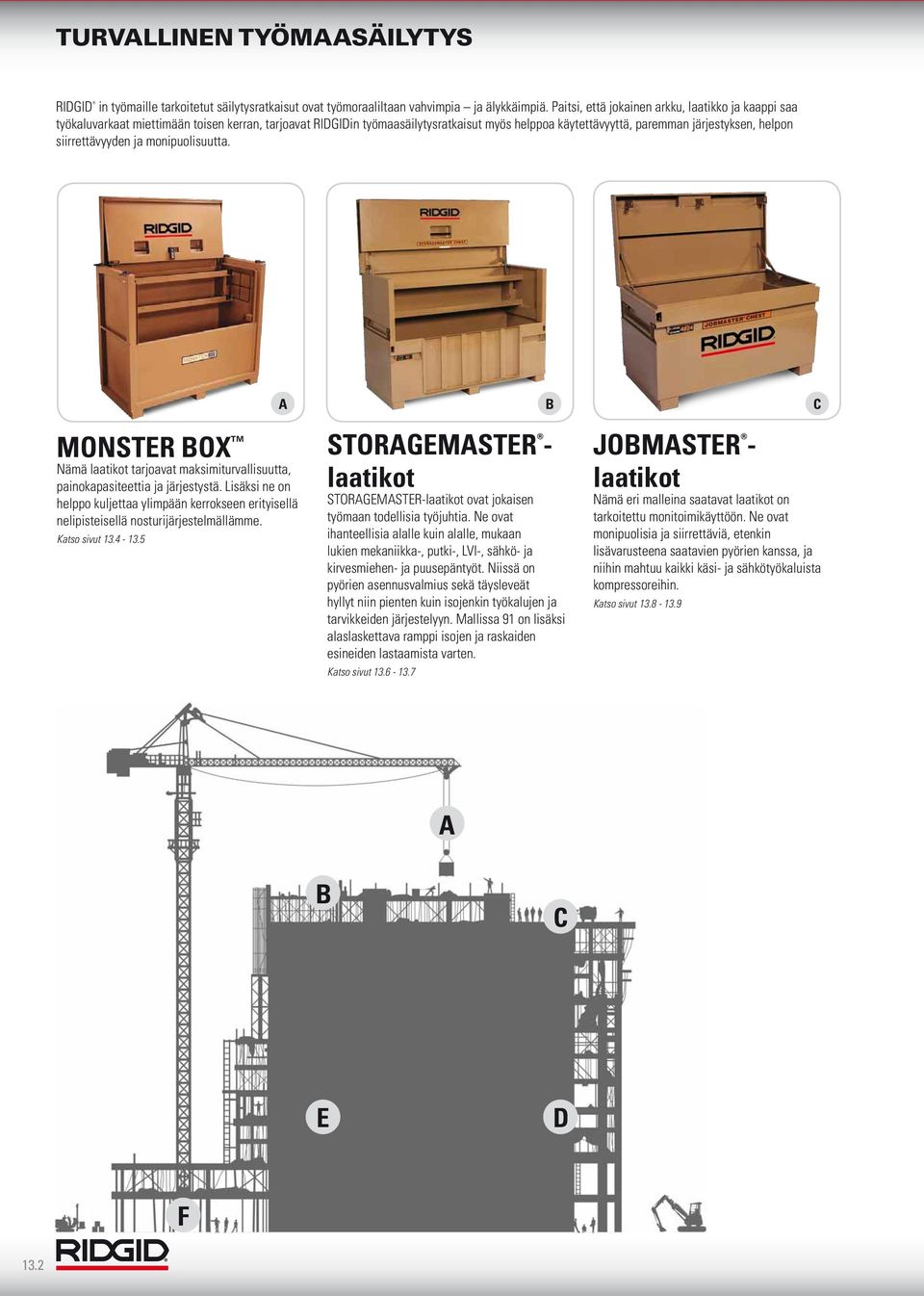

2 RIDGID in työmaille tarkoitetut säilytysratkaisut ovat työmoraaliltaan vahvimpia ja älykkäimpiä. Paitsi, että jokainen arkku, laatikko ja kaappi saa työkaluvarkaat miettimään toisen kerran, tarjoavat RIDGIDin työmaasäilytysratkaisut myös helppoa käytettävyyttä, paremman järjestyksen, helpon siirrettävyyden ja monipuolisuutta. A B C MONSTER BOX Nämä laatikot tarjoavat maksimiturvallisuutta, painokapasiteettia ja järjestystä. Lisäksi ne on helppo kuljettaa ylimpään kerrokseen erityisellä nelipisteisellä nosturijärjestelmällämme. Katso sivut STORAGEMASTER - laatikot STORAGEMASTER-laatikot ovat jokaisen työmaan todellisia työjuhtia. Ne ovat ihanteellisia alalle kuin alalle, mukaan lukien mekaniikka-, putki-, LVI-, sähkö- ja kirvesmiehen- ja puusepäntyöt. Niissä on pyörien asennusvalmius sekä täysleveät hyllyt niin pienten kuin isojenkin työkalujen ja tarvikkeiden järjestelyyn. Mallissa 91 on lisäksi alaslaskettava ramppi isojen ja raskaiden esineiden lastaamista varten. Katso sivut JOBMASTER - laatikot Nämä eri malleina saatavat laatikot on tarkoitettu monitoimikäyttöön. Ne ovat monipuolisia ja siirrettäviä, etenkin lisävarusteena saatavien pyörien kanssa, ja niihin mahtuu kaikki käsi- ja sähkötyökaluista kompressoreihin. Katso sivut A B C E D F 13.2

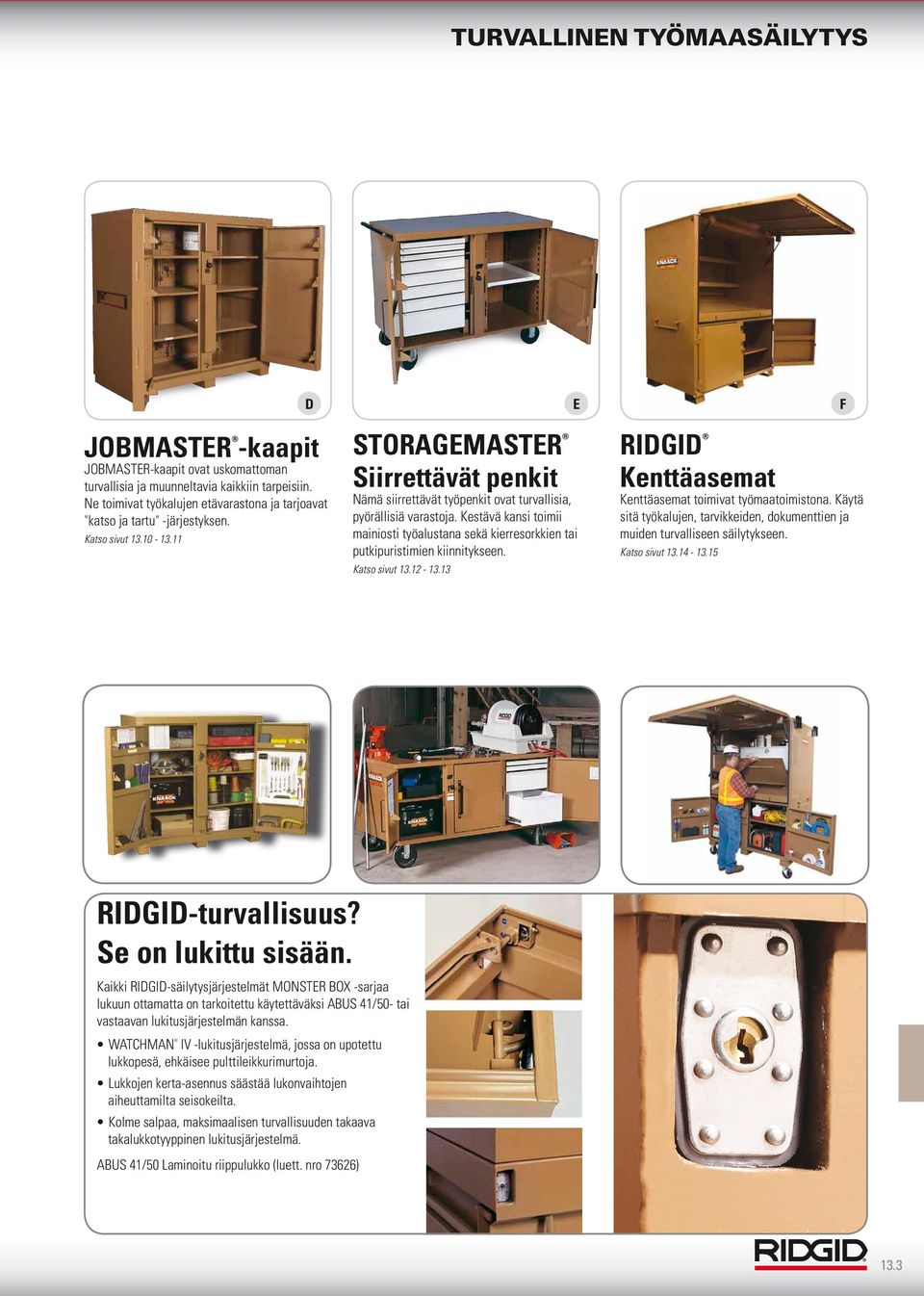

3 D E F JOBMASTER -kaapit JOBMASTER-kaapit ovat uskomattoman turvallisia ja muunneltavia kaikkiin tarpeisiin. Ne toimivat työkalujen etävarastona ja tarjoavat "katso ja tartu" -järjestyksen. Katso sivut STORAGEMASTER Siirrettävät penkit Nämä siirrettävät työpenkit ovat turvallisia, pyörällisiä varastoja. Kestävä kansi toimii mainiosti työalustana sekä kierresorkkien tai putkipuristimien kiinnitykseen. Katso sivut RIDGID Kenttäasemat Kenttäasemat toimivat työmaatoimistona. Käytä sitä työkalujen, tarvikkeiden, dokumenttien ja muiden turvalliseen säilytykseen. Katso sivut RIDGID-turvallisuus? Se on lukittu sisään. Kaikki RIDGID-säilytysjärjestelmät MONSTER BOX -sarjaa lukuun ottamatta on tarkoitettu käytettäväksi ABUS 41/50- tai vastaavan lukitusjärjestelmän kanssa. WATCHMAN IV -lukitusjärjestelmä, jossa on upotettu lukkopesä, ehkäisee pulttileikkurimurtoja. Lukkojen kerta-asennus säästää lukonvaihtojen aiheuttamilta seisokeilta. Kolme salpaa, maksimaalisen turvallisuuden takaava takalukkotyyppinen lukitusjärjestelmä. ABUS 41/50 Laminoitu riippulukko (luett. nro 73626) 13.3

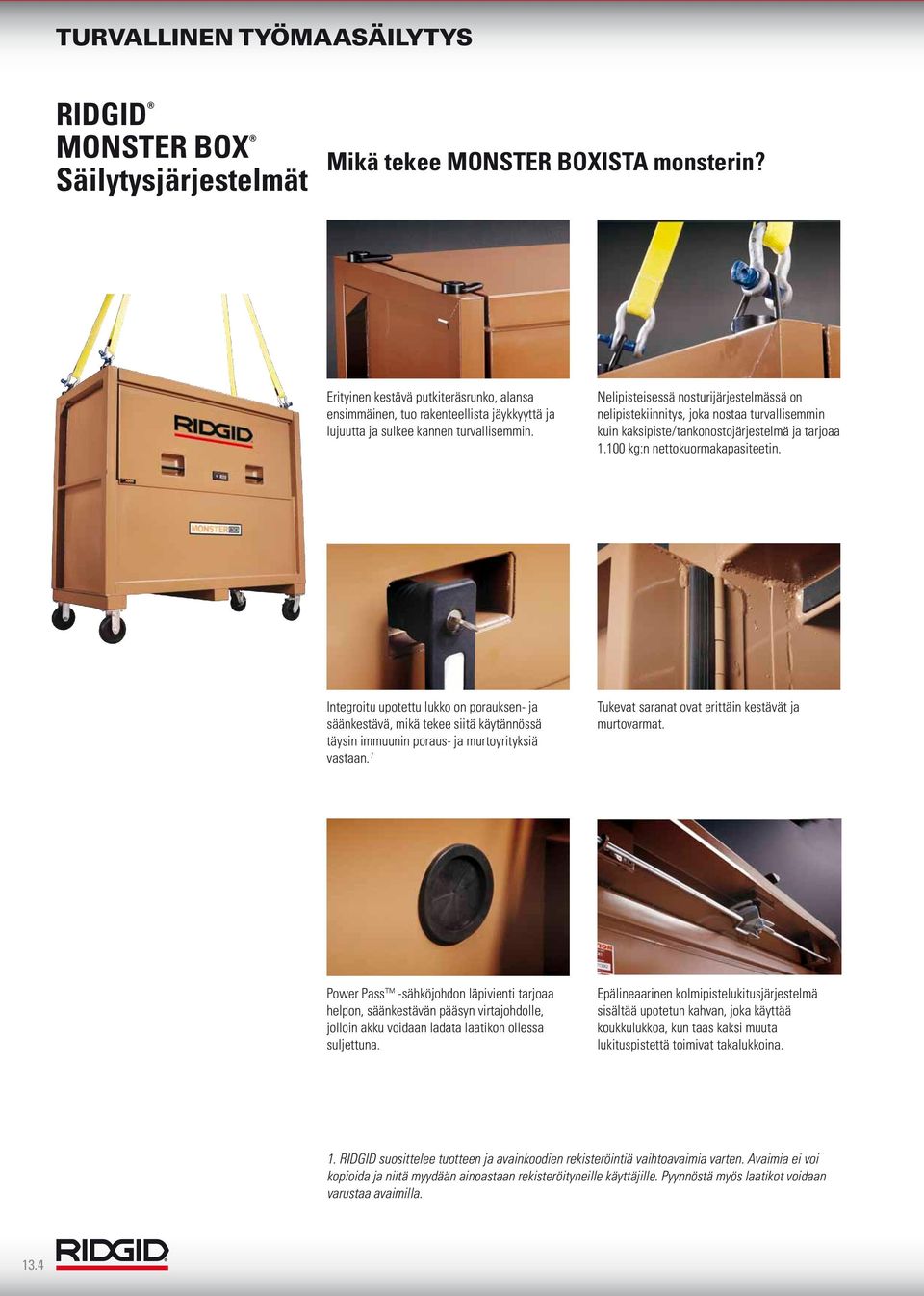

4 RIDGID MONSTER BOX Säilytysjärjestelmät Mikä tekee MONSTER BOXISTA monsterin? Erityinen kestävä putkiteräsrunko, alansa ensimmäinen, tuo rakenteellista jäykkyyttä ja lujuutta ja sulkee kannen turvallisemmin. Nelipisteisessä nosturijärjestelmässä on nelipistekiinnitys, joka nostaa turvallisemmin kuin kaksipiste/tankonostojärjestelmä ja tarjoaa kg:n nettokuormakapasiteetin. Integroitu upotettu lukko on porauksen- ja säänkestävä, mikä tekee siitä käytännössä täysin immuunin poraus- ja murtoyrityksiä vastaan. 1 Tukevat saranat ovat erittäin kestävät ja murtovarmat. Power Pass -sähköjohdon läpivienti tarjoaa helpon, säänkestävän pääsyn virtajohdolle, jolloin akku voidaan ladata laatikon ollessa suljettuna. Epälineaarinen kolmipistelukitusjärjestelmä sisältää upotetun kahvan, joka käyttää koukkulukkoa, kun taas kaksi muuta lukituspistettä toimivat takalukkoina. 1. RIDGID suosittelee tuotteen ja avainkoodien rekisteröintiä vaihtoavaimia varten. Avaimia ei voi kopioida ja niitä myydään ainoastaan rekisteröityneille käyttäjille. Pyynnöstä myös laatikot voidaan varustaa avaimilla. 13.4

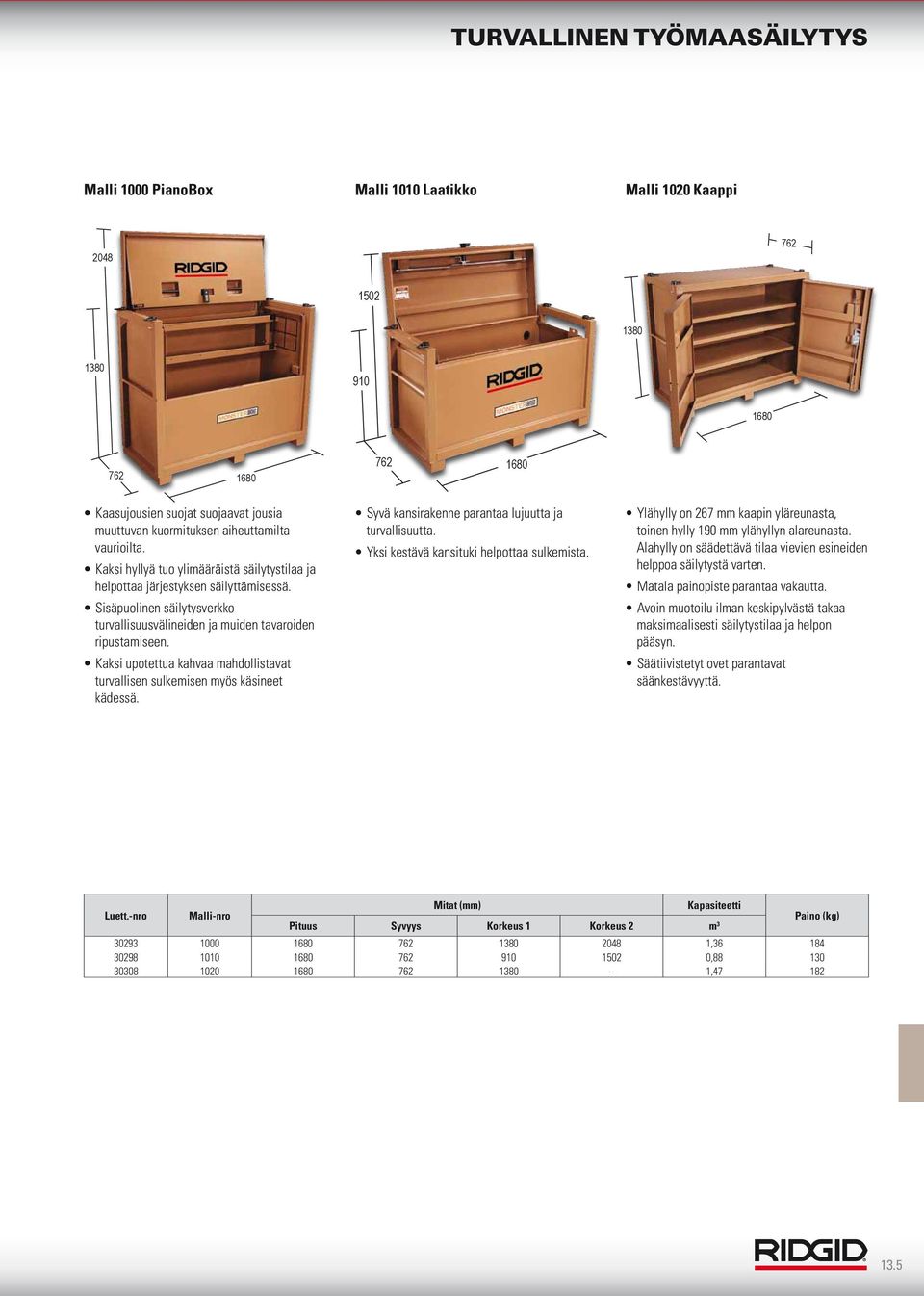

5 Malli 1000 PianoBox Malli 1010 Laatikko Malli 1020 Kaappi Kaasujousien suojat suojaavat jousia muuttuvan kuormituksen aiheuttamilta vaurioilta. Kaksi hyllyä tuo ylimääräistä säilytystilaa ja helpottaa järjestyksen säilyttämisessä. Sisäpuolinen säilytysverkko turvallisuusvälineiden ja muiden tavaroiden ripustamiseen. Kaksi upotettua kahvaa mahdollistavat turvallisen sulkemisen myös käsineet kädessä. Syvä kansirakenne parantaa lujuutta ja turvallisuutta. Yksi kestävä kansituki helpottaa sulkemista. Ylähylly on 267 mm kaapin yläreunasta, toinen hylly 190 mm ylähyllyn alareunasta. Alahylly on säädettävä tilaa vievien esineiden helppoa säilytystä varten. Matala painopiste parantaa vakautta. Avoin muotoilu ilman keskipylvästä takaa maksimaalisesti säilytystilaa ja helpon pääsyn. Säätiivistetyt ovet parantavat säänkestävyyttä. Mitat (mm) Kapasiteetti Luett.-nro Malli-nro Paino (kg) Pituus Syvyys Korkeus 1 Korkeus 2 m , , ,

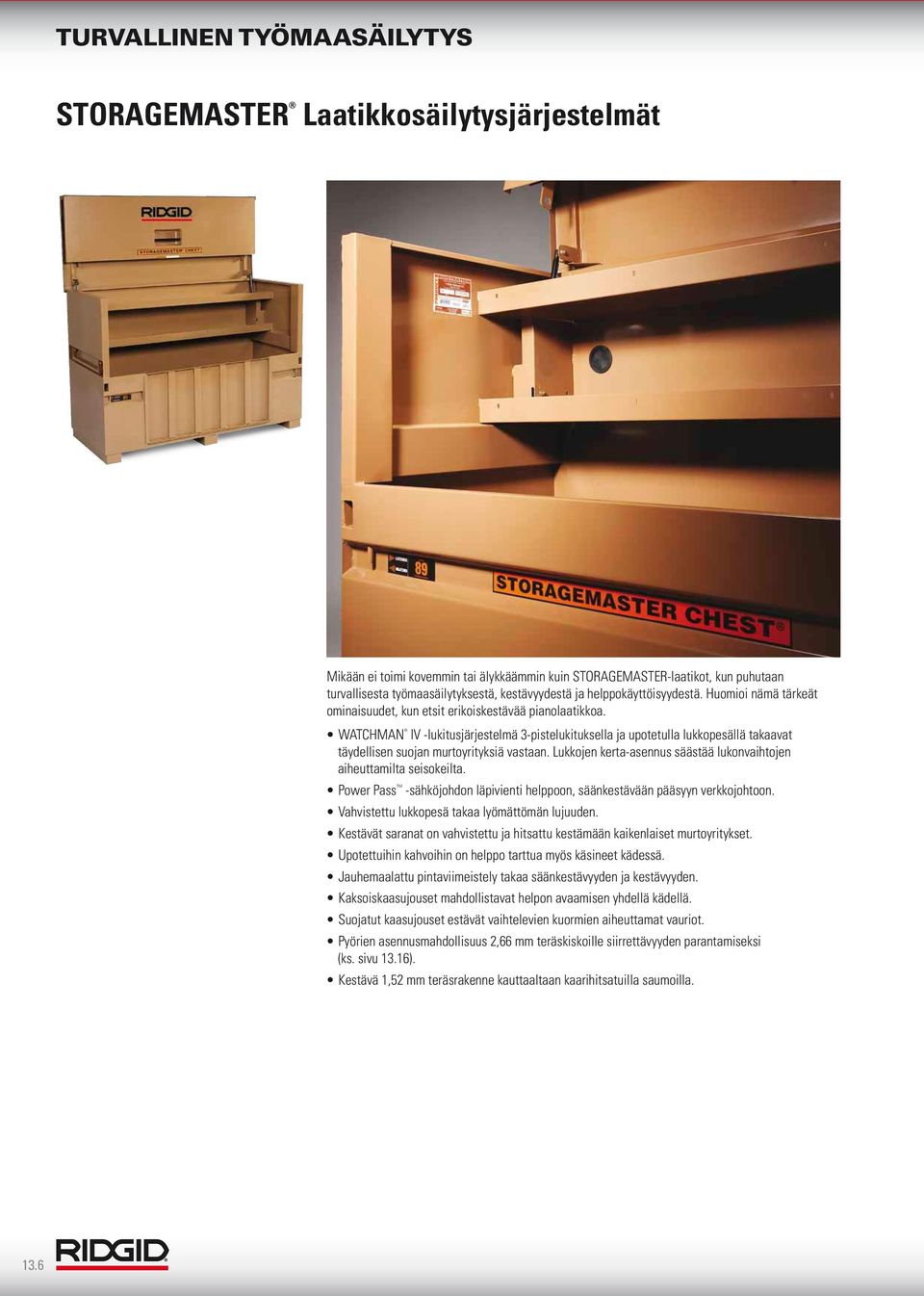

6 STORAGEMASTER Laatikkosäilytysjärjestelmät Mikään ei toimi kovemmin tai älykkäämmin kuin STORAGEMASTER-laatikot, kun puhutaan turvallisesta työmaasäilytyksestä, kestävyydestä ja helppokäyttöisyydestä. Huomioi nämä tärkeät ominaisuudet, kun etsit erikoiskestävää pianolaatikkoa. WATCHMAN IV -lukitusjärjestelmä 3-pistelukituksella ja upotetulla lukkopesällä takaavat täydellisen suojan murtoyrityksiä vastaan. Lukkojen kerta-asennus säästää lukonvaihtojen aiheuttamilta seisokeilta. Power Pass -sähköjohdon läpivienti helppoon, säänkestävään pääsyyn verkkojohtoon. Vahvistettu lukkopesä takaa lyömättömän lujuuden. Kestävät saranat on vahvistettu ja hitsattu kestämään kaikenlaiset murtoyritykset. Upotettuihin kahvoihin on helppo tarttua myös käsineet kädessä. Jauhemaalattu pintaviimeistely takaa säänkestävyyden ja kestävyyden. Kaksoiskaasujouset mahdollistavat helpon avaamisen yhdellä kädellä. Suojatut kaasujouset estävät vaihtelevien kuormien aiheuttamat vauriot. Pyörien asennusmahdollisuus 2,66 mm teräskiskoille siirrettävyyden parantamiseksi (ks. sivu 13.16). Kestävä 1,52 mm teräsrakenne kauttaaltaan kaarihitsatuilla saumoilla. 13.6

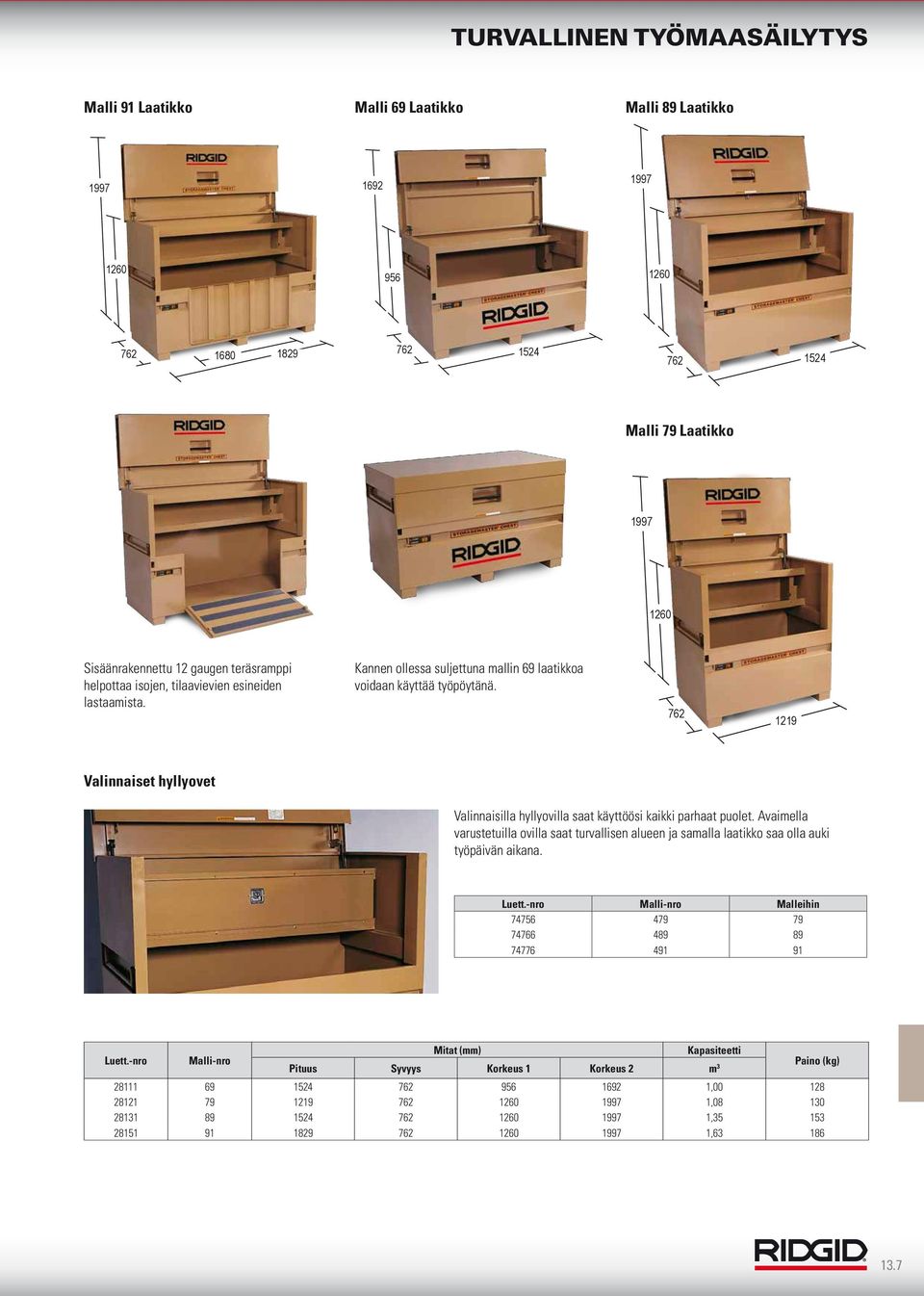

7 Malli 91 Laatikko Malli 69 Laatikko Malli 89 Laatikko Malli 79 Laatikko Sisäänrakennettu 12 gaugen teräsramppi helpottaa isojen, tilaavievien esineiden lastaamista. Kannen ollessa suljettuna mallin 69 laatikkoa voidaan käyttää työpöytänä Valinnaiset hyllyovet Valinnaisilla hyllyovilla saat käyttöösi kaikki parhaat puolet. Avaimella varustetuilla ovilla saat turvallisen alueen ja samalla laatikko saa olla auki työpäivän aikana. Luett.-nro Malli-nro Malleihin Mitat (mm) Kapasiteetti Luett.-nro Malli-nro Pituus Syvyys Korkeus 1 Korkeus 2 m 3 Paino (kg) , , , ,

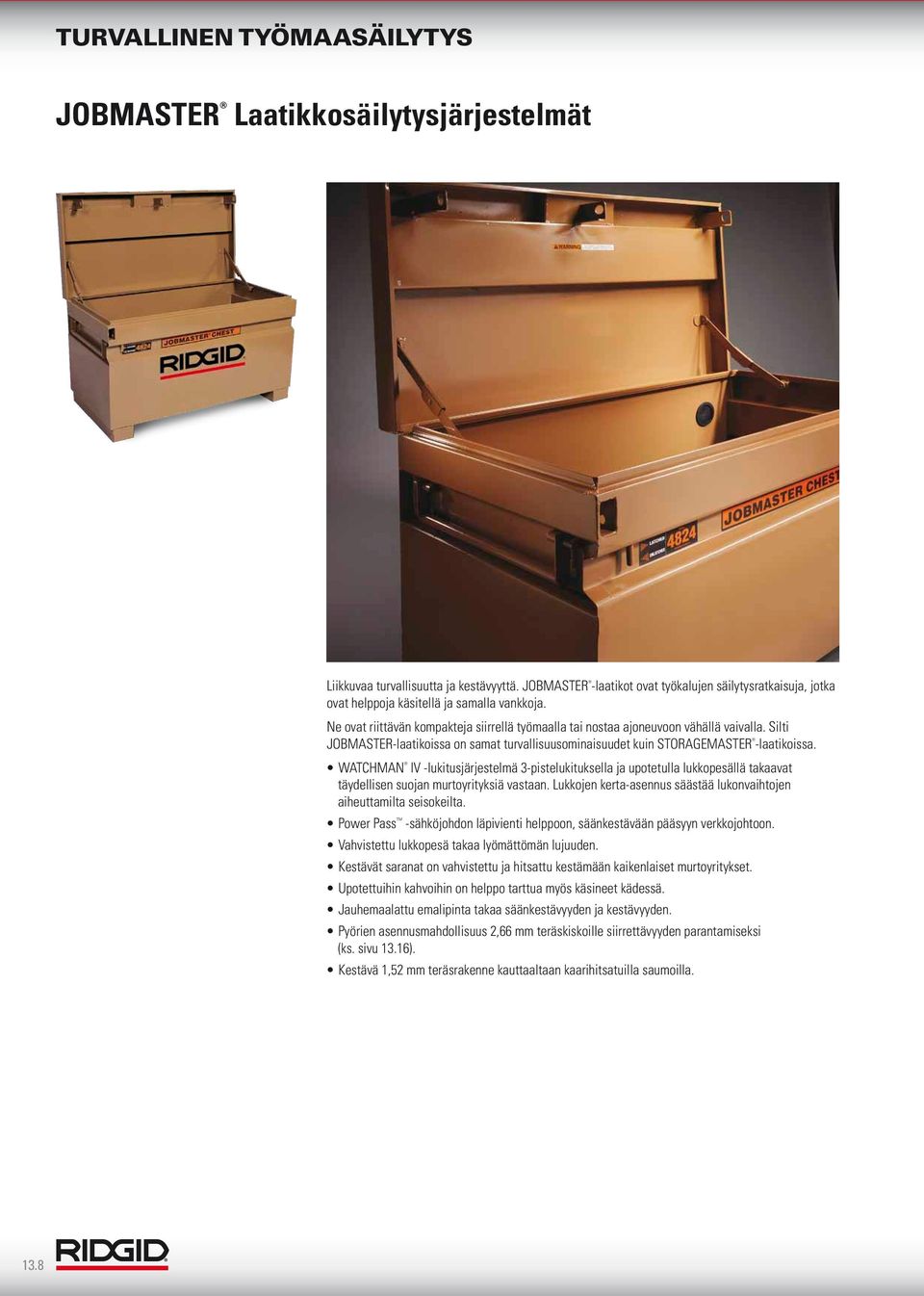

8 JOBMASTER Laatikkosäilytysjärjestelmät Liikkuvaa turvallisuutta ja kestävyyttä. JOBMASTER -laatikot ovat työkalujen säilytysratkaisuja, jotka ovat helppoja käsitellä ja samalla vankkoja. Ne ovat riittävän kompakteja siirrellä työmaalla tai nostaa ajoneuvoon vähällä vaivalla. Silti JOBMASTER-laatikoissa on samat turvallisuusominaisuudet kuin STORAGEMASTER -laatikoissa. WATCHMAN IV -lukitusjärjestelmä 3-pistelukituksella ja upotetulla lukkopesällä takaavat täydellisen suojan murtoyrityksiä vastaan. Lukkojen kerta-asennus säästää lukonvaihtojen aiheuttamilta seisokeilta. Power Pass -sähköjohdon läpivienti helppoon, säänkestävään pääsyyn verkkojohtoon. Vahvistettu lukkopesä takaa lyömättömän lujuuden. Kestävät saranat on vahvistettu ja hitsattu kestämään kaikenlaiset murtoyritykset. Upotettuihin kahvoihin on helppo tarttua myös käsineet kädessä. Jauhemaalattu emalipinta takaa säänkestävyyden ja kestävyyden. Pyörien asennusmahdollisuus 2,66 mm teräskiskoille siirrettävyyden parantamiseksi (ks. sivu 13.16). Kestävä 1,52 mm teräsrakenne kauttaaltaan kaarihitsatuilla saumoilla. 13.8

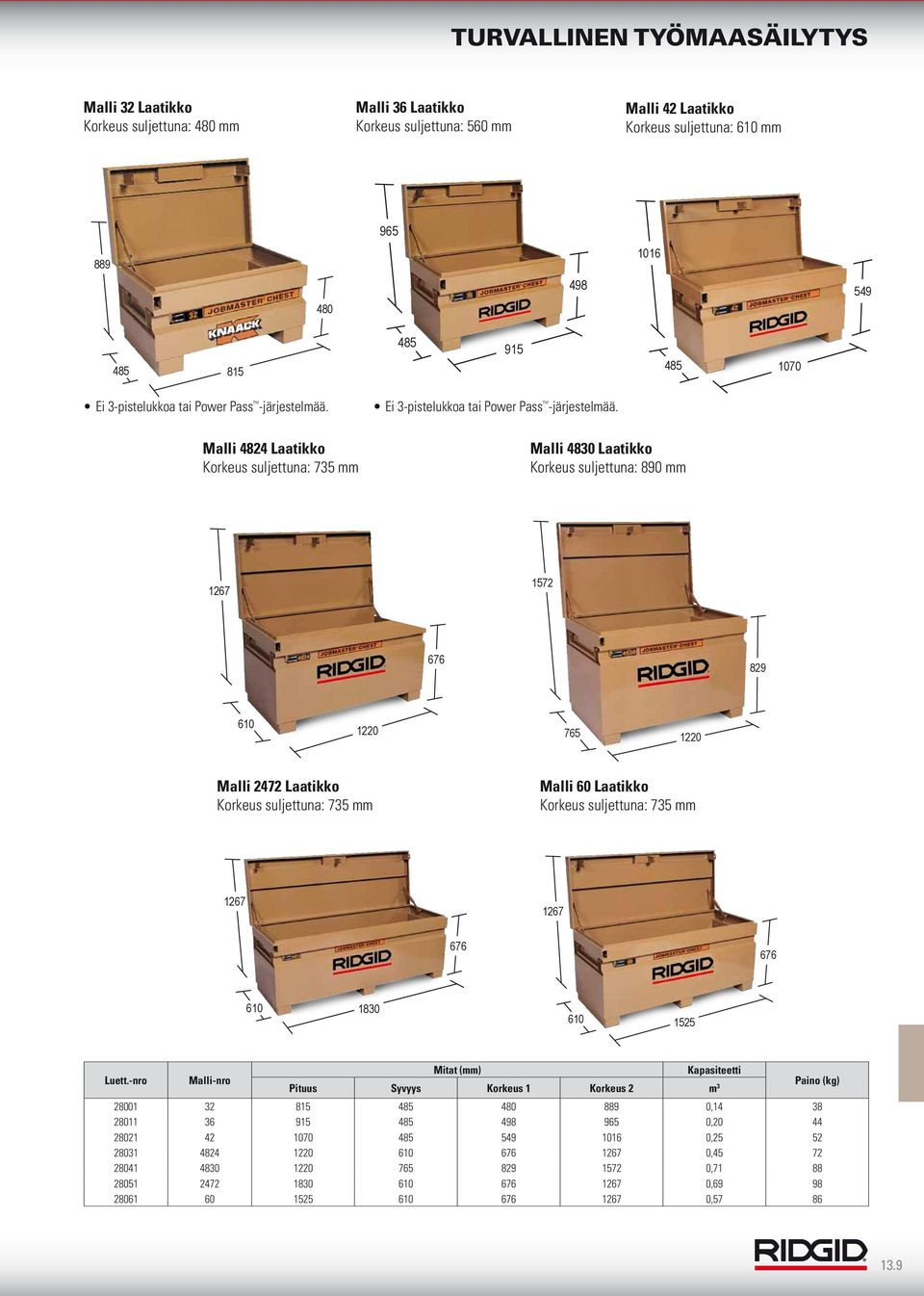

9 Malli 32 Laatikko Korkeus suljettuna: 480 mm Malli 36 Laatikko Korkeus suljettuna: 560 mm Malli 42 Laatikko Korkeus suljettuna: 610 mm Ei 3-pistelukkoa tai Power Pass -järjestelmää. Malli 4824 Laatikko Korkeus suljettuna: 735 mm Ei 3-pistelukkoa tai Power Pass -järjestelmää. Malli 4830 Laatikko Korkeus suljettuna: 890 mm Malli 2472 Laatikko Korkeus suljettuna: 735 mm Malli 60 Laatikko Korkeus suljettuna: 735 mm Mitat (mm) Kapasiteetti Luett.-nro Malli-nro Pituus Syvyys Korkeus 1 Korkeus 2 m 3 Paino (kg) , , , , , , ,

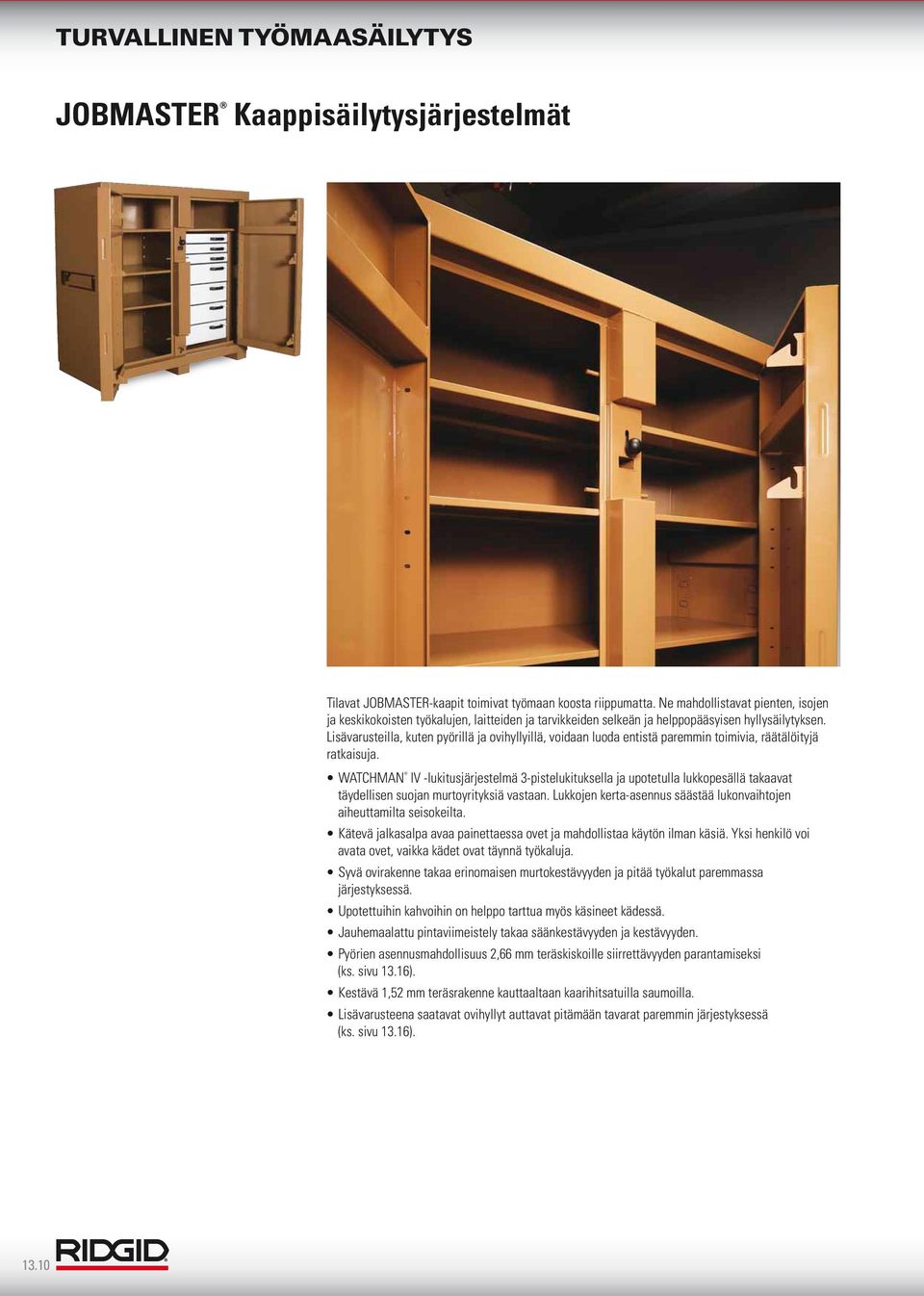

10 JOBMASTER Kaappisäilytysjärjestelmät Tilavat JOBMASTER-kaapit toimivat työmaan koosta riippumatta. Ne mahdollistavat pienten, isojen ja keskikokoisten työkalujen, laitteiden ja tarvikkeiden selkeän ja helppopääsyisen hyllysäilytyksen. Lisävarusteilla, kuten pyörillä ja ovihyllyillä, voidaan luoda entistä paremmin toimivia, räätälöityjä ratkaisuja. WATCHMAN IV -lukitusjärjestelmä 3-pistelukituksella ja upotetulla lukkopesällä takaavat täydellisen suojan murtoyrityksiä vastaan. Lukkojen kerta-asennus säästää lukonvaihtojen aiheuttamilta seisokeilta. Kätevä jalkasalpa avaa painettaessa ovet ja mahdollistaa käytön ilman käsiä. Yksi henkilö voi avata ovet, vaikka kädet ovat täynnä työkaluja. Syvä ovirakenne takaa erinomaisen murtokestävyyden ja pitää työkalut paremmassa järjestyksessä. Upotettuihin kahvoihin on helppo tarttua myös käsineet kädessä. Jauhemaalattu pintaviimeistely takaa säänkestävyyden ja kestävyyden. Pyörien asennusmahdollisuus 2,66 mm teräskiskoille siirrettävyyden parantamiseksi (ks. sivu 13.16). Kestävä 1,52 mm teräsrakenne kauttaaltaan kaarihitsatuilla saumoilla. Lisävarusteena saatavat ovihyllyt auttavat pitämään tavarat paremmin järjestyksessä (ks. sivu 13.16)

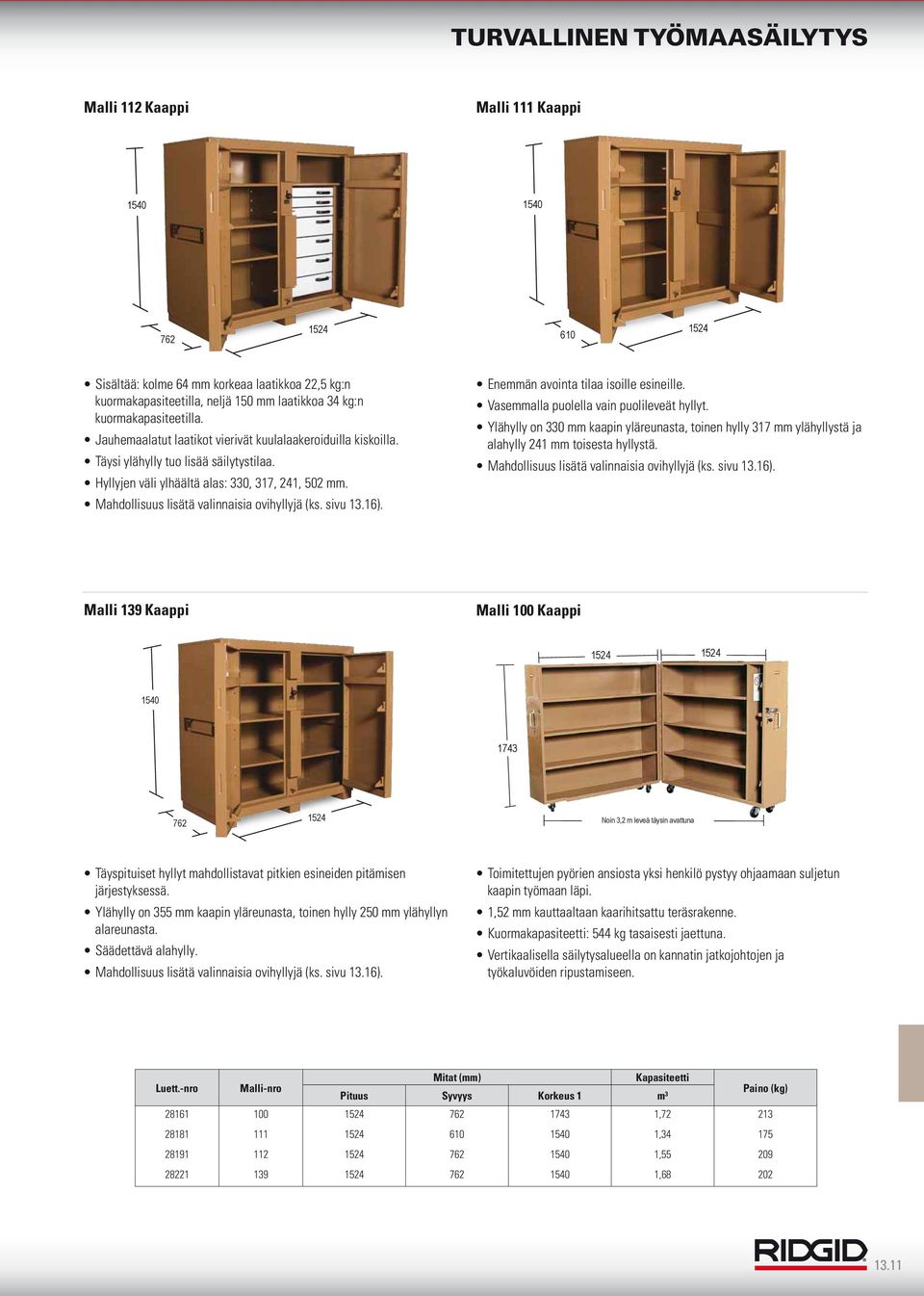

11 Malli 112 Kaappi Malli 111 Kaappi Sisältää: kolme 64 mm korkeaa laatikkoa 22,5 kg:n kuormakapasiteetilla, neljä 150 mm laatikkoa 34 kg:n kuormakapasiteetilla. Jauhemaalatut laatikot vierivät kuulalaakeroiduilla kiskoilla. Täysi ylähylly tuo lisää säilytystilaa. Hyllyjen väli ylhäältä alas: 330, 317, 241, 502 mm. Mahdollisuus lisätä valinnaisia ovihyllyjä (ks. sivu 13.16). Enemmän avointa tilaa isoille esineille. Vasemmalla puolella vain puolileveät hyllyt. Ylähylly on 330 mm kaapin yläreunasta, toinen hylly 317 mm ylähyllystä ja alahylly 241 mm toisesta hyllystä. Mahdollisuus lisätä valinnaisia ovihyllyjä (ks. sivu 13.16). Malli 139 Kaappi Malli 100 Kaappi Noin 3,2 m leveä täysin avattuna Täyspituiset hyllyt mahdollistavat pitkien esineiden pitämisen järjestyksessä. Ylähylly on 355 mm kaapin yläreunasta, toinen hylly 250 mm ylähyllyn alareunasta. Säädettävä alahylly. Mahdollisuus lisätä valinnaisia ovihyllyjä (ks. sivu 13.16). Toimitettujen pyörien ansiosta yksi henkilö pystyy ohjaamaan suljetun kaapin työmaan läpi. 1,52 mm kauttaaltaan kaarihitsattu teräsrakenne. Kuormakapasiteetti: 544 kg tasaisesti jaettuna. Vertikaalisella säilytysalueella on kannatin jatkojohtojen ja työkaluvöiden ripustamiseen. Mitat (mm) Kapasiteetti Luett.-nro Malli-nro Pituus Syvyys Korkeus 1 m 3 Paino (kg) , , , ,

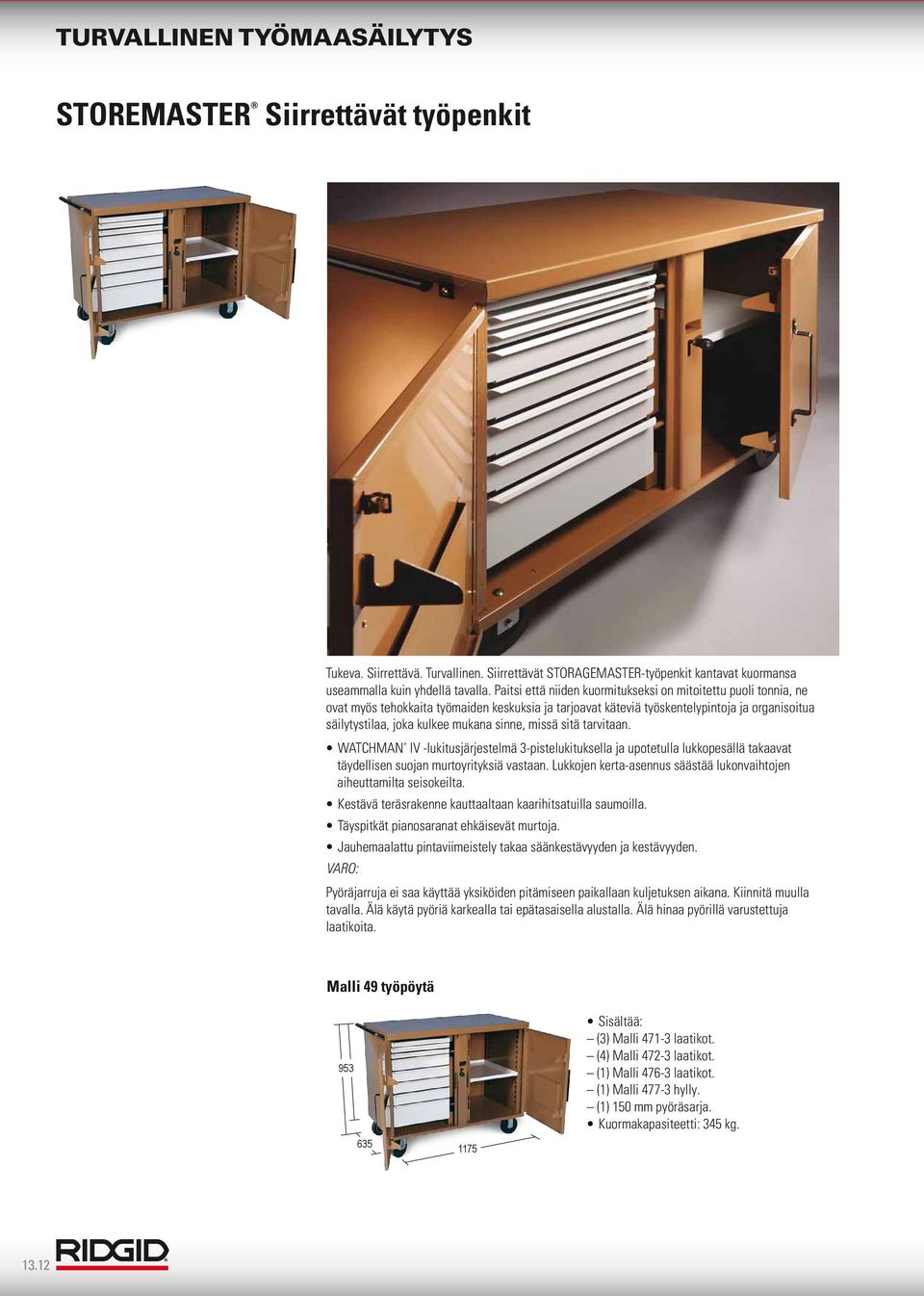

12 STOREMASTER Siirrettävät työpenkit Tukeva. Siirrettävä. Turvallinen. Siirrettävät STORAGEMASTER-työpenkit kantavat kuormansa useammalla kuin yhdellä tavalla. Paitsi että niiden kuormitukseksi on mitoitettu puoli tonnia, ne ovat myös tehokkaita työmaiden keskuksia ja tarjoavat käteviä työskentelypintoja ja organisoitua säilytystilaa, joka kulkee mukana sinne, missä sitä tarvitaan. WATCHMAN IV -lukitusjärjestelmä 3-pistelukituksella ja upotetulla lukkopesällä takaavat täydellisen suojan murtoyrityksiä vastaan. Lukkojen kerta-asennus säästää lukonvaihtojen aiheuttamilta seisokeilta. Kestävä teräsrakenne kauttaaltaan kaarihitsatuilla saumoilla. Täyspitkät pianosaranat ehkäisevät murtoja. Jauhemaalattu pintaviimeistely takaa säänkestävyyden ja kestävyyden. VARO: Pyöräjarruja ei saa käyttää yksiköiden pitämiseen paikallaan kuljetuksen aikana. Kiinnitä muulla tavalla. Älä käytä pyöriä karkealla tai epätasaisella alustalla. Älä hinaa pyörillä varustettuja laatikoita. Malli 49 työpöytä Sisältää: (3) Malli laatikot. (4) Malli laatikot. (1) Malli laatikot. (1) Malli hylly. (1) 150 mm pyöräsarja. Kuormakapasiteetti: 345 kg

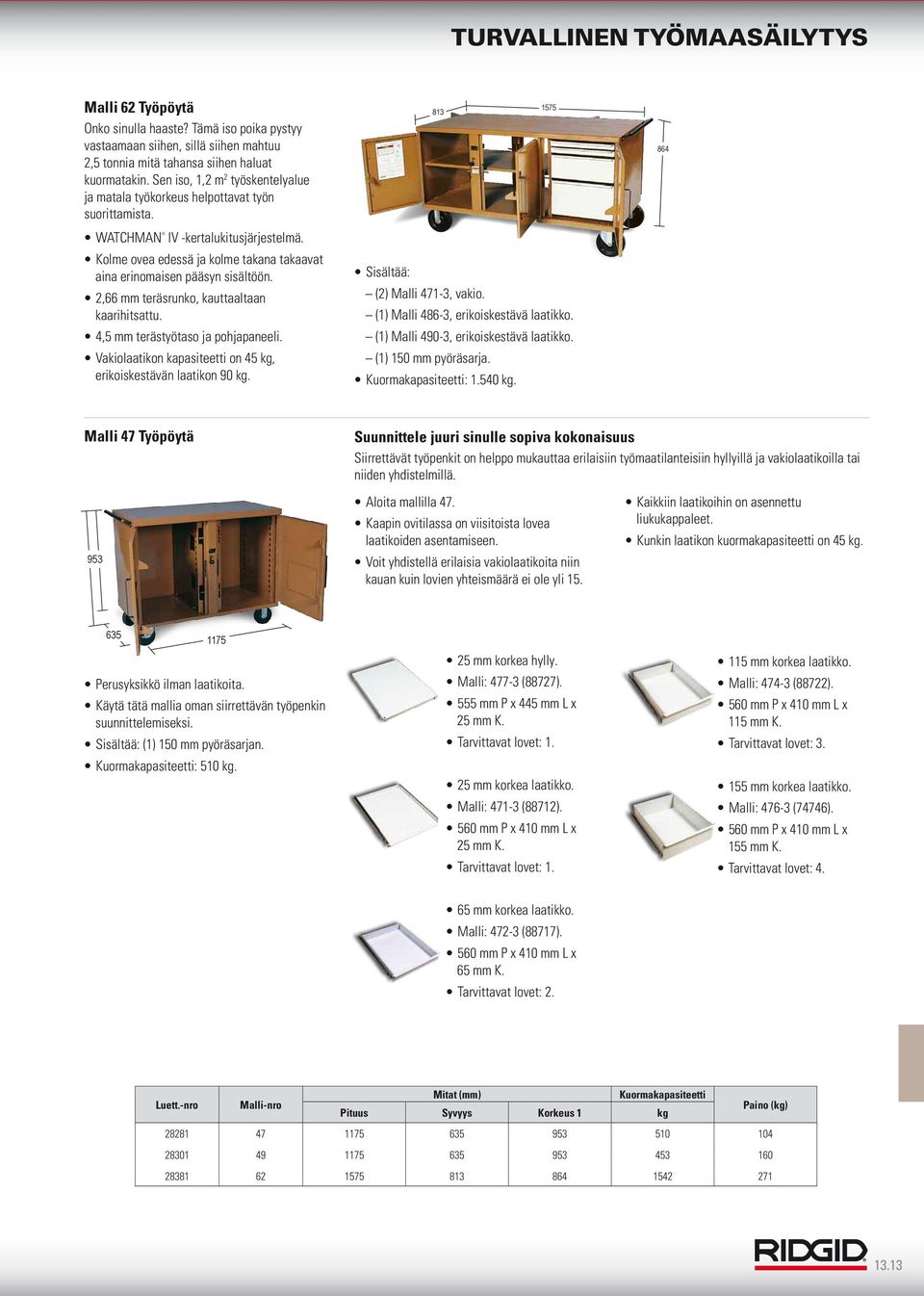

13 Malli 62 Työpöytä Onko sinulla haaste? Tämä iso poika pystyy vastaamaan siihen, sillä siihen mahtuu 2,5 tonnia mitä tahansa siihen haluat kuormatakin. Sen iso, 1,2 m 2 työskentelyalue ja matala työkorkeus helpottavat työn suorittamista. WATCHMAN IV -kertalukitusjärjestelmä. Kolme ovea edessä ja kolme takana takaavat aina erinomaisen pääsyn sisältöön. 2,66 mm teräsrunko, kauttaaltaan kaarihitsattu. 4,5 mm terästyötaso ja pohjapaneeli. Vakiolaatikon kapasiteetti on 45 kg, erikoiskestävän laatikon 90 kg Sisältää: (2) Malli 471-3, vakio. (1) Malli 486-3, erikoiskestävä laatikko. (1) Malli 490-3, erikoiskestävä laatikko. (1) 150 mm pyöräsarja. Kuormakapasiteetti: kg. 864 Malli 47 Työpöytä Suunnittele juuri sinulle sopiva kokonaisuus Siirrettävät työpenkit on helppo mukauttaa erilaisiin työmaatilanteisiin hyllyillä ja vakiolaatikoilla tai niiden yhdistelmillä. 953 Aloita mallilla 47. Kaapin ovitilassa on viisitoista lovea laatikoiden asentamiseen. Voit yhdistellä erilaisia vakiolaatikoita niin kauan kuin lovien yhteismäärä ei ole yli 15. Kaikkiin laatikoihin on asennettu liukukappaleet. Kunkin laatikon kuormakapasiteetti on 45 kg Perusyksikkö ilman laatikoita. Käytä tätä mallia oman siirrettävän työpenkin suunnittelemiseksi. Sisältää: (1) 150 mm pyöräsarjan. Kuormakapasiteetti: 510 kg. 25 mm korkea hylly. Malli: (88727). 555 mm P x 445 mm L x 25 mm K. Tarvittavat lovet: mm korkea laatikko. Malli: (88712). 560 mm P x 410 mm L x 25 mm K. Tarvittavat lovet: mm korkea laatikko. Malli: (88722). 560 mm P x 410 mm L x 115 mm K. Tarvittavat lovet: mm korkea laatikko. Malli: (74746). 560 mm P x 410 mm L x 155 mm K. Tarvittavat lovet: mm korkea laatikko. Malli: (88717). 560 mm P x 410 mm L x 65 mm K. Tarvittavat lovet: 2. Mitat (mm) Kuormakapasiteetti Luett.-nro Malli-nro Pituus Syvyys Korkeus 1 kg Paino (kg)

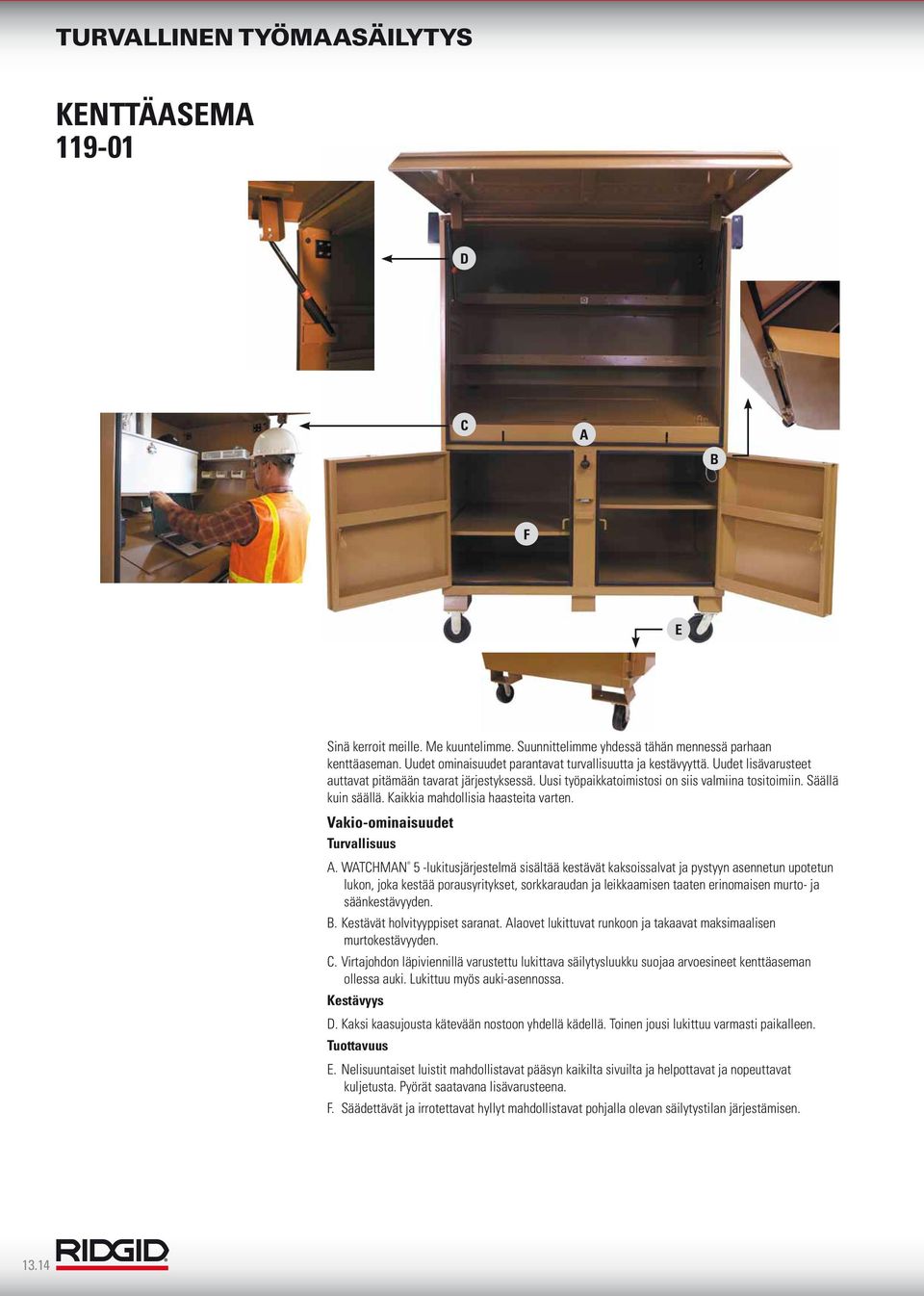

14 KENTTÄASEMA D C A B F E Sinä kerroit meille. Me kuuntelimme. Suunnittelimme yhdessä tähän mennessä parhaan kenttäaseman. Uudet ominaisuudet parantavat turvallisuutta ja kestävyyttä. Uudet lisävarusteet auttavat pitämään tavarat järjestyksessä. Uusi työpaikkatoimistosi on siis valmiina tositoimiin. Säällä kuin säällä. Kaikkia mahdollisia haasteita varten. Vakio-ominaisuudet Turvallisuus A. WATCHMAN 5 -lukitusjärjestelmä sisältää kestävät kaksoissalvat ja pystyyn asennetun upotetun lukon, joka kestää porausyritykset, sorkkaraudan ja leikkaamisen taaten erinomaisen murto- ja säänkestävyyden. B. Kestävät holvityyppiset saranat. Alaovet lukittuvat runkoon ja takaavat maksimaalisen murtokestävyyden. C. Virtajohdon läpiviennillä varustettu lukittava säilytysluukku suojaa arvoesineet kenttäaseman ollessa auki. Lukittuu myös auki-asennossa. Kestävyys D. Kaksi kaasujousta kätevään nostoon yhdellä kädellä. Toinen jousi lukittuu varmasti paikalleen. Tuottavuus E. Nelisuuntaiset luistit mahdollistavat pääsyn kaikilta sivuilta ja helpottavat ja nopeuttavat kuljetusta. Pyörät saatavana lisävarusteena. F. Säädettävät ja irrotettavat hyllyt mahdollistavat pohjalla olevan säilytystilan järjestämisen

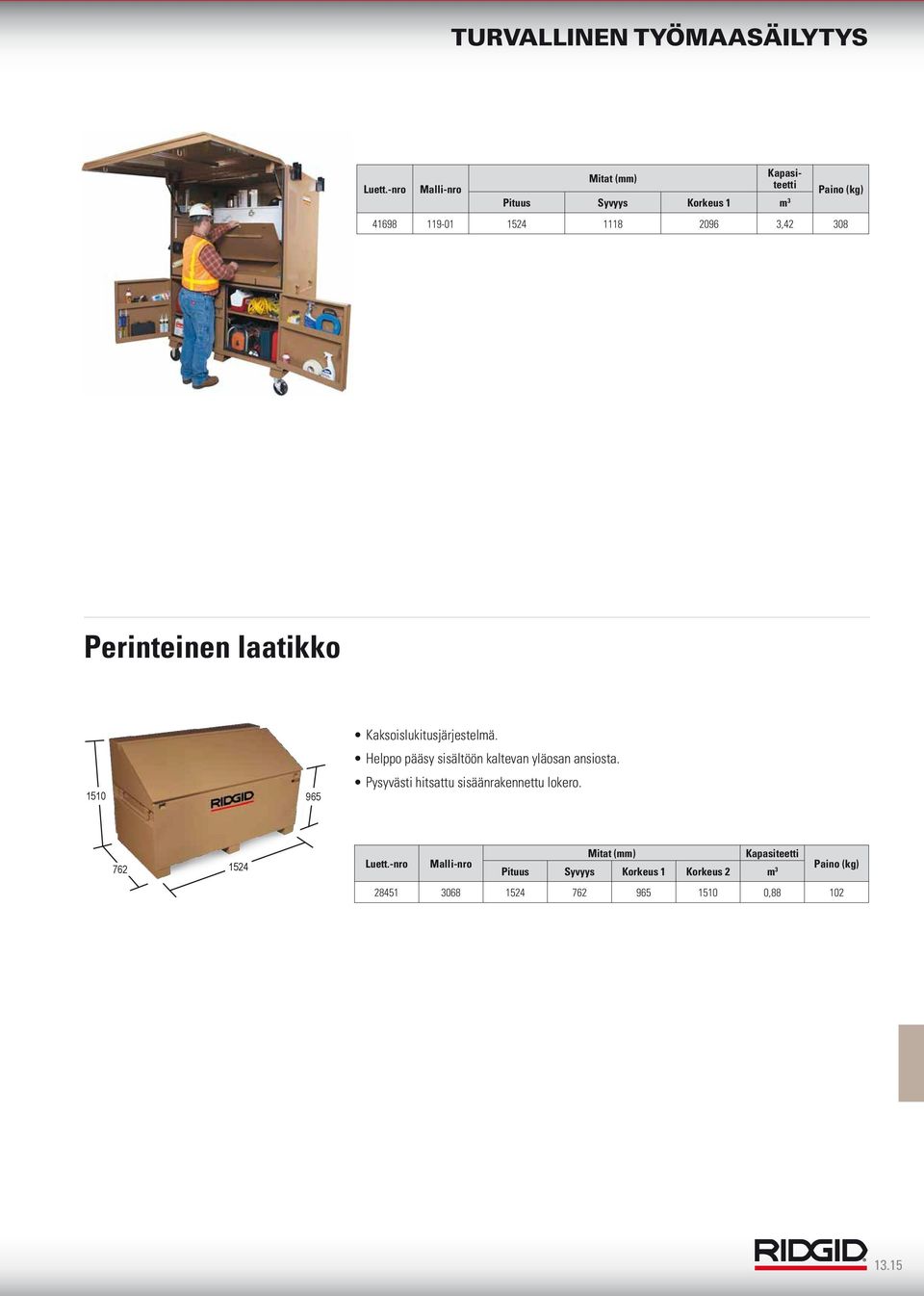

15 Kapasiteetti Mitat (mm) Luett.-nro Malli-nro Paino (kg) Pituus Syvyys Korkeus 1 m , Perinteinen laatikko Kaksoislukitusjärjestelmä. Helppo pääsy sisältöön kaltevan yläosan ansiosta. Pysyvästi hitsattu sisäänrakennettu lokero Mitat (mm) Kapasiteetti Luett.-nro Malli-nro Pituus Syvyys Korkeus 1 Korkeus 2 m 3 Paino (kg) ,

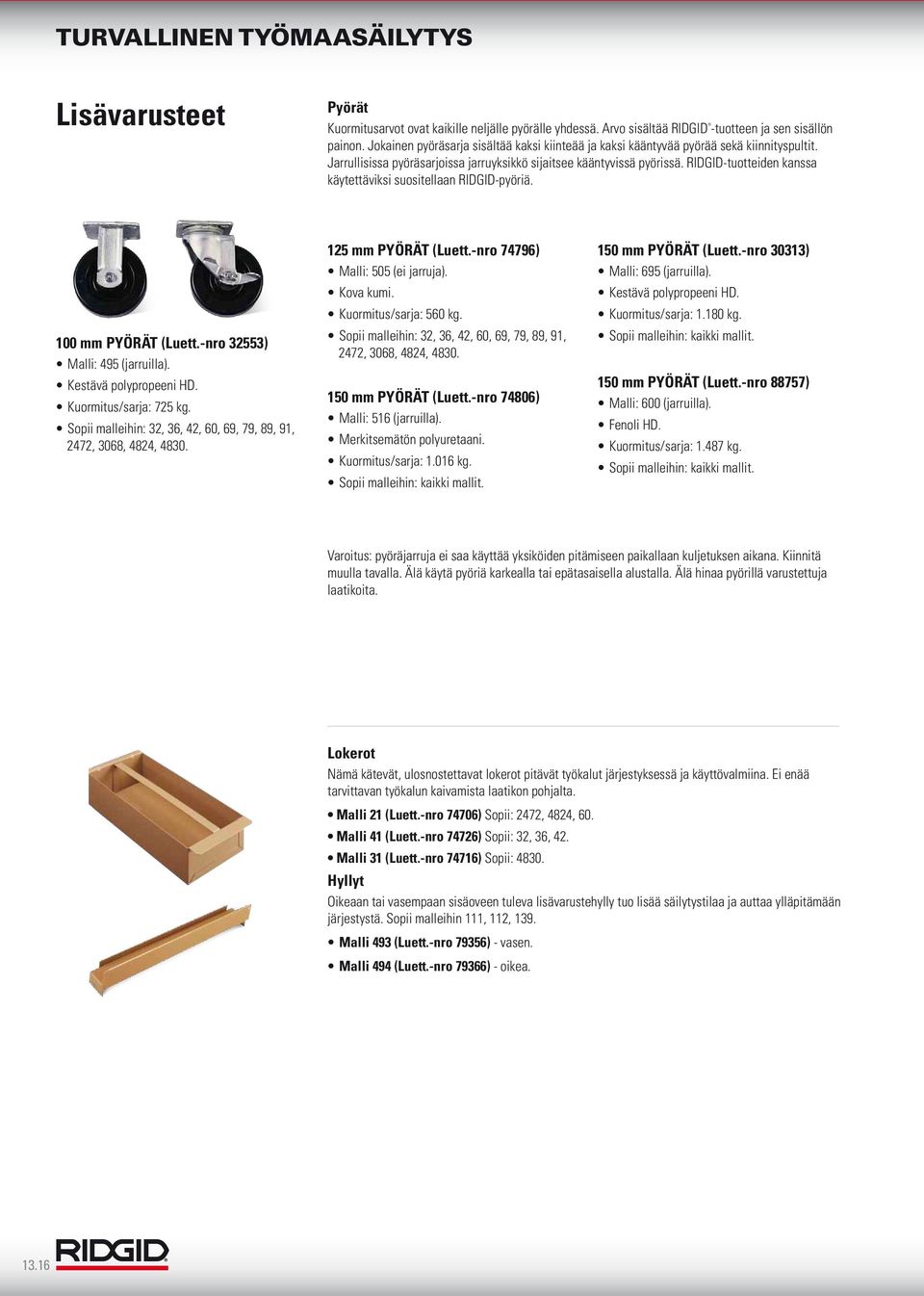

16 Lisävarusteet Pyörät Kuormitusarvot ovat kaikille neljälle pyörälle yhdessä. Arvo sisältää RIDGID -tuotteen ja sen sisällön painon. Jokainen pyöräsarja sisältää kaksi kiinteää ja kaksi kääntyvää pyörää sekä kiinnityspultit. Jarrullisissa pyöräsarjoissa jarruyksikkö sijaitsee kääntyvissä pyörissä. RIDGID-tuotteiden kanssa käytettäviksi suositellaan RIDGID-pyöriä. 100 mm PYÖRÄT (Luett.-nro 32553) Malli: 495 (jarruilla). Kestävä polypropeeni HD. Kuormitus/sarja: 725 kg. Sopii malleihin: 32, 36, 42, 60, 69, 79, 89, 91, 2472, 3068, 4824, mm PYÖRÄT (Luett.-nro 74796) Malli: 505 (ei jarruja). Kova kumi. Kuormitus/sarja: 560 kg. Sopii malleihin: 32, 36, 42, 60, 69, 79, 89, 91, 2472, 3068, 4824, mm PYÖRÄT (Luett.-nro 74806) Malli: 516 (jarruilla). Merkitsemätön polyuretaani. Kuormitus/sarja: kg. Sopii malleihin: kaikki mallit. 150 mm PYÖRÄT (Luett.-nro 30313) Malli: 695 (jarruilla). Kestävä polypropeeni HD. Kuormitus/sarja: kg. Sopii malleihin: kaikki mallit. 150 mm PYÖRÄT (Luett.-nro 88757) Malli: 600 (jarruilla). Fenoli HD. Kuormitus/sarja: kg. Sopii malleihin: kaikki mallit. Varoitus: pyöräjarruja ei saa käyttää yksiköiden pitämiseen paikallaan kuljetuksen aikana. Kiinnitä muulla tavalla. Älä käytä pyöriä karkealla tai epätasaisella alustalla. Älä hinaa pyörillä varustettuja laatikoita. Lokerot Nämä kätevät, ulosnostettavat lokerot pitävät työkalut järjestyksessä ja käyttövalmiina. Ei enää tarvittavan työkalun kaivamista laatikon pohjalta. Malli 21 (Luett.-nro 74706) Sopii: 2472, 4824, 60. Malli 41 (Luett.-nro 74726) Sopii: 32, 36, 42. Malli 31 (Luett.-nro 74716) Sopii: Hyllyt Oikeaan tai vasempaan sisäoveen tuleva lisävarustehylly tuo lisää säilytystilaa ja auttaa ylläpitämään järjestystä. Sopii malleihin 111, 112, 139. Malli 493 (Luett.-nro 79356) - vasen. Malli 494 (Luett.-nro 79366) - oikea

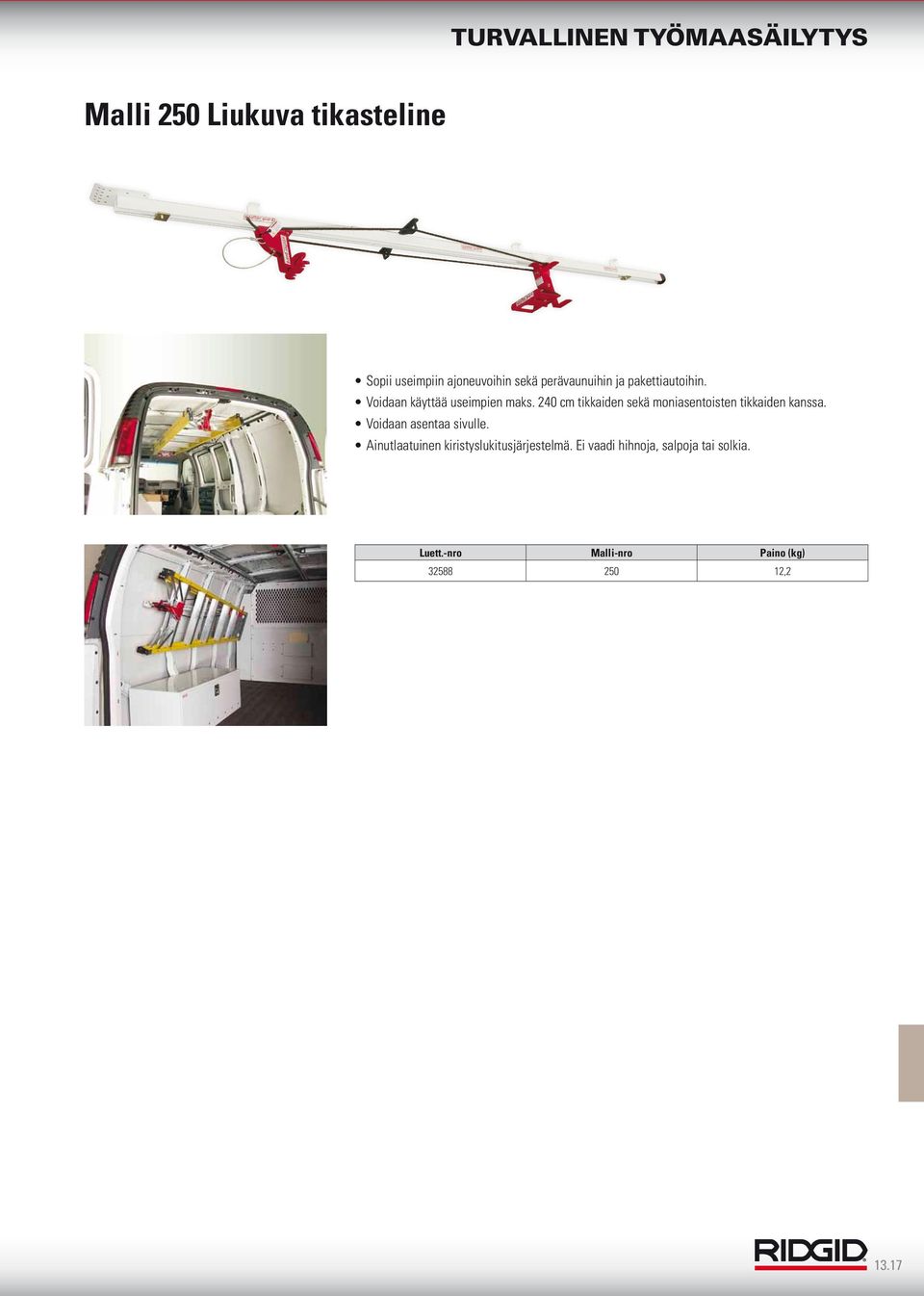

17 Malli 250 Liukuva tikasteline Sopii useimpiin ajoneuvoihin sekä perävaunuihin ja pakettiautoihin. Voidaan käyttää useimpien maks. 240 cm tikkaiden sekä moniasentoisten tikkaiden kanssa. Voidaan asentaa sivulle. Ainutlaatuinen kiristyslukitusjärjestelmä. Ei vaadi hihnoja, salpoja tai solkia. Luett.-nro Malli-nro Paino (kg) ,
