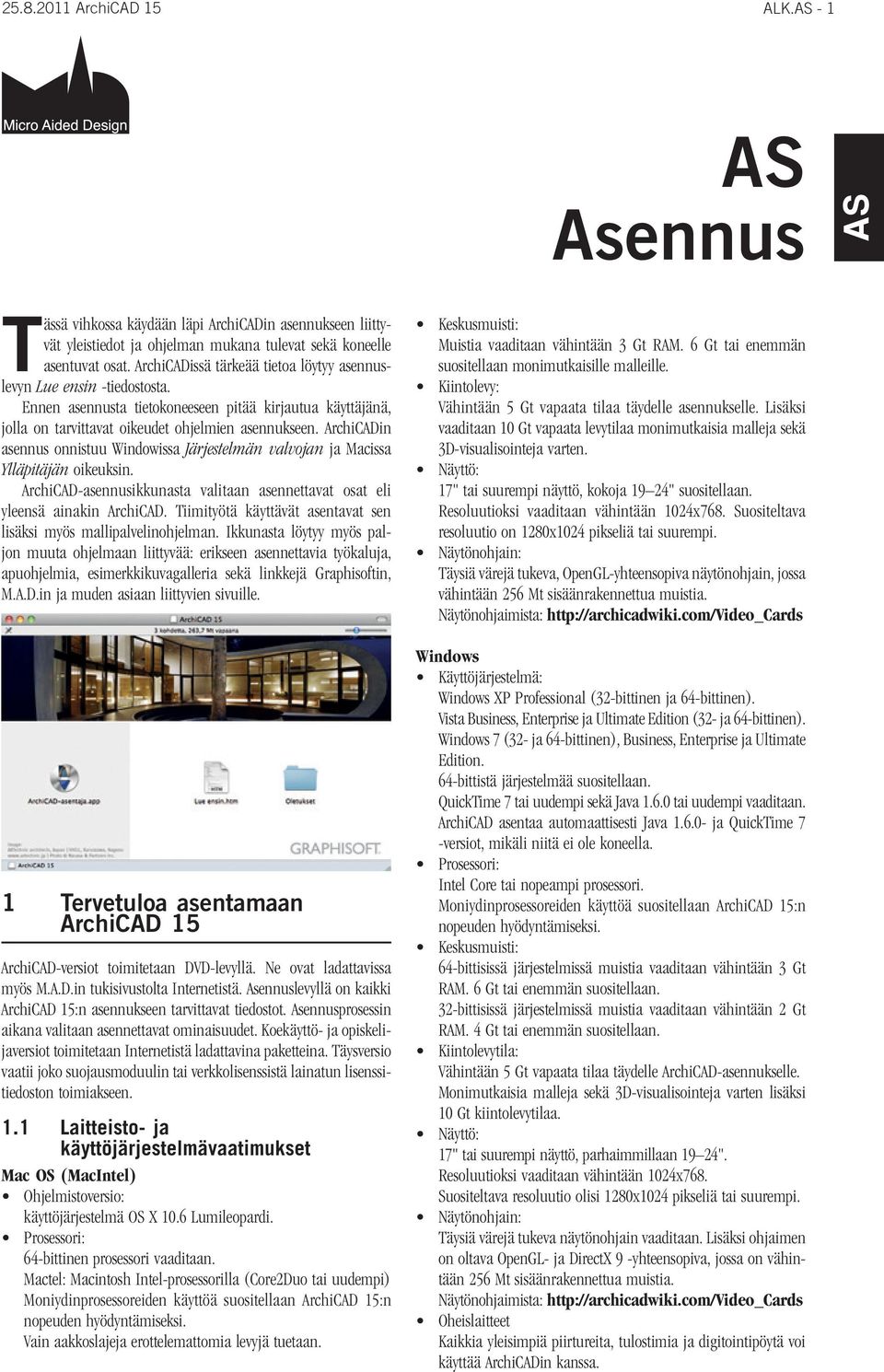

1 ArchiCAD 15 ALK. - 1 Asennus Tässä vihkossa käydään läpi ArchiCADin asennukseen liittyvät yleistiedot ja ohjelman mukana tulevat sekä koneelle asentuvat osat. ArchiCADissä tärkeää tietoa löytyy asennuslevyn Lue ensin -tiedostosta. Ennen asennusta tietokoneeseen pitää kirjautua käyttäjänä, jolla on tarvittavat oikeudet ohjelmien asennukseen. ArchiCADin asennus onnistuu Windowissa Järjestelmän valvojan ja Macissa Ylläpitäjän oikeuksin. ArchiCAD-asennusikkunasta valitaan asennettavat osat eli yleensä ainakin ArchiCAD. Tiimityötä käyttävät asentavat sen lisäksi myös mallipalvelinohjelman. Ikkunasta löytyy myös paljon muuta ohjelmaan liittyvää: erikseen asennettavia työkaluja, apuohjelmia, esimerkkikuvagalleria sekä linkkejä Graphisoftin, M.A.D.in ja muden asiaan liittyvien sivuille. 1 Tervetuloa asentamaan ArchiCAD 15 ArchiCAD-versiot toimitetaan DVD-levyllä. Ne ovat ladattavissa myös M.A.D.in tukisivustolta Internetistä. Asennuslevyllä on kaikki ArchiCAD 15:n asennukseen tarvittavat tiedostot. Asennusprosessin aikana valitaan asennettavat ominaisuudet. Koekäyttö- ja opiskelijaversiot toimitetaan Internetistä ladattavina paketteina. Täysversio vaatii joko suojausmoduulin tai verkkolisenssistä lainatun lisenssitiedoston toimiakseen. 1.1 Laitteisto- ja käyttöjärjestelmävaatimukset Mac OS (MacIntel) Ohjelmistoversio: käyttöjärjestelmä OS X 10.6 Lumileopardi. Prosessori: 64-bittinen prosessori vaaditaan. Mactel: Macintosh Intel-prosessorilla (Core2Duo tai uudempi) Moniydinprosessoreiden käyttöä suositellaan ArchiCAD 15:n nopeuden hyödyntämiseksi. Vain aakkoslajeja erottelemattomia levyjä tuetaan. Keskusmuisti: Muistia vaaditaan vähintään 3 Gt RAM. 6 Gt tai enemmän suositellaan monimutkaisille malleille. Kiintolevy: Vähintään 5 Gt vapaata tilaa täydelle asennukselle. Lisäksi vaaditaan 10 Gt vapaata levytilaa monimutkaisia malleja sekä 3D-visualisointeja varten. Näyttö: 17" tai suurempi näyttö, kokoja 19 24" suositellaan. Resoluutioksi vaaditaan vähintään 1024x768. Suositeltava resoluutio on 1280x1024 pikseliä tai suurempi. Näytönohjain: Täysiä värejä tukeva, OpenGL-yhteensopiva näytönohjain, jossa vähintään 256 Mt sisäänrakennettua muistia. Näytönohjaimista: Windows Käyttöjärjestelmä: Windows XP Professional (32-bittinen ja 64-bittinen). Vista Business, Enterprise ja Ultimate Edition (32- ja 64-bittinen). Windows 7 (32- ja 64-bittinen), Business, Enterprise ja Ultimate Edition. 64-bittistä järjestelmää suositellaan. QuickTime 7 tai uudempi sekä Java tai uudempi vaaditaan. ArchiCAD asentaa automaattisesti Java ja QuickTime 7 -versiot, mikäli niitä ei ole koneella. Prosessori: Intel Core tai nopeampi prosessori. Moniydinprosessoreiden käyttöä suositellaan ArchiCAD 15:n nopeuden hyödyntämiseksi. Keskusmuisti: 64-bittisissä järjestelmissä muistia vaaditaan vähintään 3 Gt RAM. 6 Gt tai enemmän suositellaan. 32-bittisissä järjestelmissä muistia vaaditaan vähintään 2 Gt RAM. 4 Gt tai enemmän suositellaan. Kiintolevytila: Vähintään 5 Gt vapaata tilaa täydelle ArchiCAD-asennukselle. Monimutkaisia malleja sekä 3D-visualisointeja varten lisäksi 10 Gt kiintolevytilaa. Näyttö: 17" tai suurempi näyttö, parhaimmillaan 19 24". Resoluutioksi vaaditaan vähintään 1024x768. Suositeltava resoluutio olisi 1280x1024 pikseliä tai suurempi. Näytönohjain: Täysiä värejä tukeva näytönohjain vaaditaan. Lisäksi ohjaimen on oltava OpenGL- ja DirectX 9 -yhteensopiva, jossa on vähintään 256 Mt sisäänrakennettua muistia. Näytönohjaimista: Oheislaitteet Kaikkia yleisimpiä piirtureita, tulostimia ja digitointipöytä voi käyttää ArchiCADin kanssa.

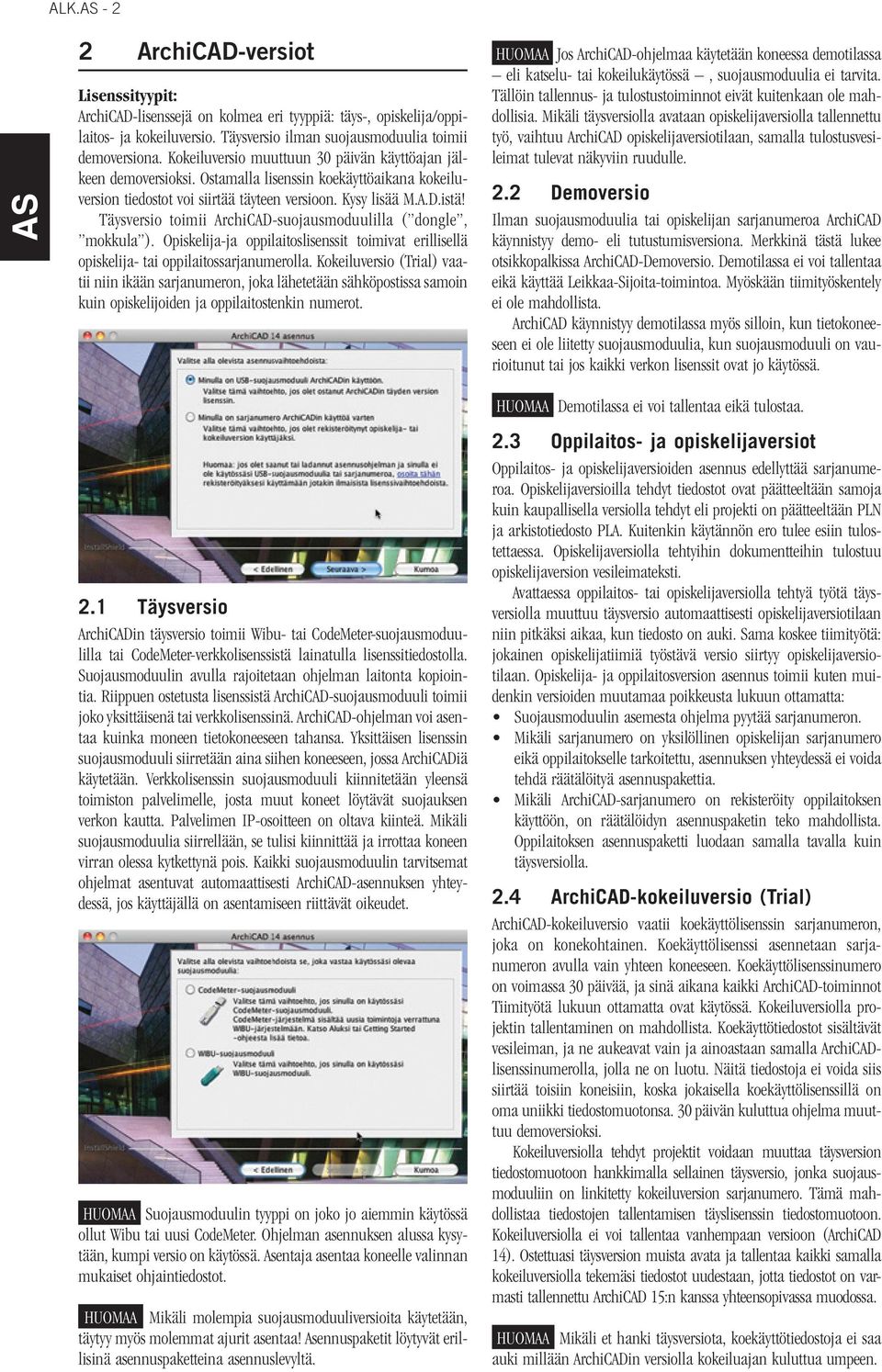

2 ALK ArchiCAD-versiot Lisenssityypit: ArchiCAD-lisenssejä on kolmea eri tyyppiä: täys-, opiskelija/oppilaitos- ja kokeiluversio. Täysversio ilman suojausmoduulia toimii demoversiona. Kokeiluversio muuttuun 30 päivän käyttöajan jälkeen demoversioksi. Ostamalla lisenssin koekäyttöaikana kokeiluversion tiedostot voi siirtää täyteen versioon. Kysy lisää M.A.D.istä! Täysversio toimii ArchiCAD-suojausmoduulilla ( dongle, mokkula ). Opiskelija-ja oppilaitoslisenssit toimivat erillisellä opiskelija- tai oppilaitossarjanumerolla. Kokeiluversio (Trial) vaatii niin ikään sarjanumeron, joka lähetetään sähköpostissa samoin kuin opiskelijoiden ja oppilaitostenkin numerot. HUOMAA Jos ArchiCAD-ohjelmaa käytetään koneessa demotilassa eli katselu- tai kokeilukäytössä, suojausmoduulia ei tarvita. Tällöin tallennus- ja tulostustoiminnot eivät kuitenkaan ole mahdollisia. Mikäli täysversiolla avataan opiskelijaversiolla tallennettu työ, vaihtuu ArchiCAD opiskelijaversiotilaan, samalla tulostusvesileimat tulevat näkyviin ruudulle. 2.2 Demoversio Ilman suojausmoduulia tai opiskelijan sarjanumeroa ArchiCAD käynnistyy demo- eli tutustumisversiona. Merkkinä tästä lukee otsikkopalkissa ArchiCAD-Demoversio. Demotilassa ei voi tallentaa eikä käyttää Leikkaa-Sijoita-toimintoa. Myöskään tiimityöskentely ei ole mahdollista. ArchiCAD käynnistyy demotilassa myös silloin, kun tietokoneeseen ei ole liitetty suojausmoduulia, kun suojausmoduuli on vaurioitunut tai jos kaikki verkon lisenssit ovat jo käytössä. 2.1 Täysversio ArchiCADin täysversio toimii Wibu- tai CodeMeter-suojausmoduulilla tai CodeMeter-verkkolisenssistä lainatulla lisenssitiedostolla. Suojausmoduulin avulla rajoitetaan ohjelman laitonta kopiointia. Riippuen ostetusta lisenssistä ArchiCAD-suojausmoduuli toimii joko yksittäisenä tai verkkolisenssinä. ArchiCAD-ohjelman voi asentaa kuinka moneen tietokoneeseen tahansa. Yksittäisen lisenssin suojausmoduuli siirretään aina siihen koneeseen, jossa ArchiCADiä käytetään. Verkkolisenssin suojausmoduuli kiinnitetään yleensä toimiston palvelimelle, josta muut koneet löytävät suojauksen verkon kautta. Palvelimen IP-osoitteen on oltava kiinteä. Mikäli suojausmoduulia siirrellään, se tulisi kiinnittää ja irrottaa koneen virran olessa kytkettynä pois. Kaikki suojausmoduulin tarvitsemat ohjelmat asentuvat automaattisesti ArchiCAD-asennuksen yhteydessä, jos käyttäjällä on asentamiseen riittävät oikeudet. HUOMAA Suojausmoduulin tyyppi on joko jo aiemmin käytössä ollut Wibu tai uusi CodeMeter. Ohjelman asennuksen alussa kysytään, kumpi versio on käytössä. Asentaja asentaa koneelle valinnan mukaiset ohjaintiedostot. HUOMAA Mikäli molempia suojausmoduuliversioita käytetään, täytyy myös molemmat ajurit asentaa! Asennuspaketit löytyvät erillisinä asennuspaketteina asennuslevyltä. HUOMAA Demotilassa ei voi tallentaa eikä tulostaa. 2.3 Oppilaitos- ja opiskelijaversiot Oppilaitos- ja opiskelijaversioiden asennus edellyttää sarjanumeroa. Opiskelijaversioilla tehdyt tiedostot ovat päätteeltään samoja kuin kaupallisella versiolla tehdyt eli projekti on päätteeltään PLN ja arkistotiedosto PLA. Kuitenkin käytännön ero tulee esiin tulostettaessa. Opiskelijaversiolla tehtyihin dokumentteihin tulostuu opiskelijaversion vesileimateksti. Avattaessa oppilaitos- tai opiskelijaversiolla tehtyä työtä täysversiolla muuttuu täysversio automaattisesti opiskelijaversiotilaan niin pitkäksi aikaa, kun tiedosto on auki. Sama koskee tiimityötä: jokainen opiskelijatiimiä työstävä versio siirtyy opiskelijaversiotilaan. Opiskelija- ja oppilaitosversion asennus toimii kuten muidenkin versioiden muutamaa poikkeusta lukuun ottamatta: Suojausmoduulin asemesta ohjelma pyytää sarjanumeron. Mikäli sarjanumero on yksilöllinen opiskelijan sarjanumero eikä oppilaitokselle tarkoitettu, asennuksen yhteydessä ei voida tehdä räätälöityä asennuspakettia. Mikäli ArchiCAD-sarjanumero on rekisteröity oppilaitoksen käyttöön, on räätälöidyn asennuspaketin teko mahdollista. Oppilaitoksen asennuspaketti luodaan samalla tavalla kuin täysversiolla. 2.4 ArchiCAD-kokeiluversio (Trial) ArchiCAD-kokeiluversio vaatii koekäyttölisenssin sarjanumeron, joka on konekohtainen. Koekäyttölisenssi asennetaan sarjanumeron avulla vain yhteen koneeseen. Koekäyttölisenssinumero on voimassa 30 päivää, ja sinä aikana kaikki ArchiCAD-toiminnot Tiimityötä lukuun ottamatta ovat käytössä. Kokeiluversiolla projektin tallentaminen on mahdollista. Koekäyttötiedostot sisältävät vesileiman, ja ne aukeavat vain ja ainoastaan samalla ArchiCADlisenssinumerolla, jolla ne on luotu. Näitä tiedostoja ei voida siis siirtää toisiin koneisiin, koska jokaisella koekäyttölisenssillä on oma uniikki tiedostomuotonsa. 30 päivän kuluttua ohjelma muuttuu demoversioksi. Kokeiluversiolla tehdyt projektit voidaan muuttaa täysversion tiedostomuotoon hankkimalla sellainen täysversio, jonka suojausmoduuliin on linkitetty kokeiluversion sarjanumero. Tämä mahdollistaa tiedostojen tallentamisen täyslisenssin tiedostomuotoon. Kokeiluversiolla ei voi tallentaa vanhempaan versioon (ArchiCAD 14). Ostettuasi täysversion muista avata ja tallentaa kaikki samalla kokeiluversiolla tekemäsi tiedostot uudestaan, jotta tiedostot on varmasti tallennettu ArchiCAD 15:n kanssa yhteensopivassa muodossa. HUOMAA Mikäli et hanki täysversiota, koekäyttötiedostoja ei saa auki millään ArchiCADin versiolla kokeiluajan kuluttua umpeen.

3 ALK ArchiCAD-verkkolisenssin asennus Verkkolisenssi toimii niin, että verkossa olevat ArchiCAD-käyttäjien koneet kysyvät ohjelman käyttölupaa palvelimena toimivalta koneelta. Koneen verkko-osoite (IP-osoite) on säädettävä kiinteäksi. Verkkolisenssin tarvitsema palvelinohjelma asennetaan tähän palvelinkoneeseen, johon myös suojausmoduuli kiinnitetään. Palvelinohjelma asentuu ArchiCADin mukana. Asennuspaketti löytyy myös erikseen, ja se on asennettavissa selaamalla levyn sisältöä. Nykyisillä Internet-yhteyksien nopeuksilla verkkosuojaus toimii jopa etäpalvelimelta. Verkkolisenssien käytön valvontaa hoidetaan käyttöjärjestelmästä (win/mac) ja suojausmoduulin tyypistä riippuen WibuKey- tai CodeMeter-ohjelmalla. Myös verkkolisenssit vaativat Wibu- tai CodeMeter-suojausmoduulin. Valitun suojausmoduulin mukaiset ajurit asentuvat koneelle automaattisesti ArchiCADin asennuksen yhteydessä. Samalle koneelle voi myöhemmin asentaa toisen suojausmoduulin ajurit ArchiCADin asennus-dvd:ltä. 3.1 ArchiCAD-verkkolisenssi: CodeMeter Kun halutaan käyttöön kaikki uusimmat ArchiCADin ominaisuudet, valitaan suojausmoduuliksi CodeMeter. CodeMeterin myötä koneelle asennetaan myös CodeMeter Control Center -ohjausohjelma. Laajoissa verkoissa palvelinkoneen kiinteä IP-osoite on tärkeä asetus. Muutoin suojauksen hakuaika muuttuu liian pitkäksi eikä suojausta löydy. Samoin jos palvelimia nimetään DNS-avulla, ei nimiä saa myöhemmin vaihtaa: suojausmoduulin IP-osoite katoaa muutoksen yhteydessä, eivätkä suojausta kysyvät koneet löydä moduulia. Mikäli yhteys suojausmoduuliin tai verkkopalvelimeen ei toimi, ArchiCAD ilmoittaa käynnistysyrityksen yhteydessä Suojausmoduuli ei vastaa eikä ohjelma käynnisty normaalisti. Mikäli yhteys toimii ja verkkosuojausohjelma on päällä, mutta siitä huolimatta ArchiCAD ei käynnisty normaalisti, tulee ottaa yhteys tekniseen tukeen. 3.2 ArchiCAD-verkkolisenssi: Wibu WINDOWS Windows-koneissa verkkosuojausohjelma käynnistyy automaattisesti palvelimen uudelleenkäynnistyksen yhteydessä, jos se on asennettu palveluksi. Muuten ohjelma käynnistetään erikseen käsin. Palvelinkone voi olla myös yksi työasemista, koska verkkosuojaus vie hyvin vähän kapasiteettia. Laajoissa verkoissa palvelinkoneen (kiinteä) IP-osoite on tärkeä asetus. Muutoin suojauksen hakuaika muuttuu liian pitkäksi eikä suojausta löydy. WibuKey-ohjelma asentuu ohjauspaneeliin, jossa sen yhteysasetuksia muutetaan tarvittaessa. Palvelimen osoite kirjoitetaan Network-välilehdelle. Verkkolisenssin asentaminen aloitetaan avaamalla CodeMeter Control Center. Valitse WebAdmin-painike. WebAdmin aukeaa automaattisessa selaimessa. Muista kiinnittää suojausmoduuli koneeseen, jossa ArchiCAD-lisenssi näkyy ohjelmassa. WebAdmin-ruudussa mene Configuration-välilehdelle. Aktivoi Run Network Server -laatikko. Ilman tätä lisenssin jako toimii vain paikallisverkossa. MAC ArchiCADiä käyttävissä Mac-koneissa palvelinkoneen haluttu IPosoite(/osoitteet) kirjoitetaan koneesta löytyvän WkConfig-ohjelman Client-välilehdelle. Näin käyttäjäkoneet hakevat suojausta suoraan oikeasta verkko-osoitteesta. Verkkolisenssin tarkemmat asennusohjeet löytyvät asennuslevyltä. Mikäli yhteys suojausmoduuliin tai verkkopalvelimeen ei toimi, ArchiCAD ilmoittaa käynnistysyrityksen yhteydessä "Suojausmoduuli ei vastaa" eikä ohjelma käynnisty normaalisti. Mikäli yhteys toimii ja verkkosuojausohjelma on päällä, mutta siitä huolimatta ArchiCAD ei käynnisty normaalisti, tulee ottaa yhteys tekniseen tukeen. Sarjaportin numero määritellään tarvittaessa samassa näkymässä. Oletusarvoisesti se on Jos yhteyttä luotaessa on ongelmia, kannattaa tarkistaa, että kyseinen portti on auki palomuurissa molempiin suuntiin.

4 ALK Suojausmoduuli Suojausmoduuli (dongle) on ArchiCAD-lisenssin fyysinen ilmentymä, joten se on syytä vakuuttaa täydestä arvostaan ja sen numero taltioida yrityksen vakuutuskirjaan. Mikäli yritys ei ole ylläpitosopimuksen piirissä, on suojausmoduuli erityisesti syytä vakuuttaa erikseen. Muuten sen korvaaminen on asiakkaan vastuulla. Jos yrityksellä on useita lisenssejä, joista osa päivitetään, määritetään päivitettävät lisenssit donglenumerolla. Käytössä olevan suojausmoduulin tyyppi, sen sisältämät lisenssit ja sarjanumero löytyvät käynnistetyn ArchiCADin Ohje-valikon kohdasta lisenssitiedot. Usein numero on myös kirjoitettu suojausmoduulin päälle. Numeron saa esiin myös menemällä Graphisoftin päivityssivuille osoitteeseen tai avaamalla ArchiCAD-ohjevalikon Lisenssitiedot-kohdan silloin, kun suojausmoduuli on kiinni koneessa ja suojausmoduulin ajuri on asennettu. HUOMAA Ennen verkkolisenssiohjelman asennusta lue "About WIBU-KEY Server", joka sijaitsee ArchiCAD 15 -DVD:n Wibukansiossa. 4.1 Suojausmoduulin päivittäminen versioon 15 Uuden ohjelmaversion hankinnan yhteydessä tai lisättäessä verkkoon lisenssejä on suojausmoduuli päivitettävä toimimaan uuden ohjelman kanssa. Käyttäjä voi päivittää suojausmoduulin itse Internetin välityksellä. Linkki löytyy M.A.D.in Internet-sivujen tekninen tuki -osiosta osoitteesta Tarkemmat ohjeet toimitetaan myös päivityspaketin saatekirjeessä. Suojausmoduuli on päivitettävissä versiosta ArchiCAD 7.0 alkaen, koska käytössä on saman valmistajan suojaustuotteet. Pidemmissä päivitysväleissä vanha LPT-suojausmoduuli on vaihdettava uudempaan CodeMeter-moduuliin. CodeMeter sisältää uusia ominaisuuksia, ja se toimitetaan uusiin lisensseihin. Vanhemmat Wibu-moduulit (USB- sekä LPT-versiot) on siis vaihdettava uudempiin, mikäli uudet ominaisuudet halutaan käyttöön. ArchiCAD 15:n Wibu-suojausmoduulilla toimivat myös ArchiCAD 7, ArchiCAD 8, ArchiCAD 8.1, ArchiCAD 9.0 sekä ArchiCAD Kaikkia näitä versioita ei kuitenkaan välttämättä tueta samassa koneessa. ArchiCAD 15 avaa version 8.1 tai sitä uudempien versioiden projektitiedostot. Mikäli tuodaan tätä vanhempia tiedostoja, käytetään väliversiota kuten 8.1 tai 10 tiedostojen kääntämisessä arkistomuotoon. CodeMeter-suojausmoduulilla saadaan ArchiCAD 15 -version lisäksi käynnistettyä ArchiCAD 10 ja uudemmat, joihin on asennettu CodeMeter-enabler-ohjelma. Lataukset löytyvät osoitteesta CodeMeterEnabler.html 5 ArchiCAD 15:n asentaminen Tarkat asennusohjeet ja järjestelmävaatimukset ovat ArchiCAD 15 -DVD:llä. Asennus suositellaan tehtäväksi asentajalla (Wizard), joka huolehtii automaattisesti siitä, että kaikki ohjelman komponentit sijoittuvat oikeille paikoilleen kiintolevyllä. HUOMAA Huolehdi, ettei suojausmoduuli ole kiinni koneessa asennuksen aikana. Suojausmoduuli päivitetään avaamaan uusin versio osoitteessa Ylläpitosopimusasiakkaiden päivitykset ladataan sivulle automaattisesti. Muut asiakkaat saavat päivitysoikeuden tilaamalla sen erikseen lisenssikohtaisesti. ArchiCAD 15 - Wibu-suojausmoduulilla toimivat ArchiCAD 7 ja sitä uudemmat versiot. Kaikkia näitä versioita ei kuitenkaan välttämättä tueta samassa koneessa ja/tai käyttöjärjestelmässä. Päivitettäessä aiemmasta kuin versiosta ArchiCAD 7.0 on suojausmoduuli vaihdettava uudempaan. Uudet asiakkaat saavat suoraan uuden CodeMeter-suojausmoduulin. Verkkolisenssipalvelimen asentamisesta löytyy lisää ohjeita osoitteesta Laita ArchiCAD 15 -DVD-levy tietokoneen DVD-asemaan. Kun DVD syötetään tietokoneeseen, ilmestyy näytölle automaattisesti asennusohjelman ikkuna, jossa annetaan tarvittavat lisäohjeet asennukseen. ArchiCADin poistaminen Windowsissa käytetään ohjauspaneelin kohtaa Lisää/poista sovellus tai kaksoisosoitetaan Setup.exe-tiedostoa asennus-dvd:n juuresta. MacOS:ssä käytetään uninstaller.app-ohjelmaa kansiossa Ohjelmat/Graphisoft/ArchiCAD 15/Uninstall.AC. Mikäli ArchiCAD-kansion sisältöä on itse muutettu, pitää sisältö niiltä osin poistaa käsin. Asennuksen ja asennuksen poiston jälkeen tietokone on käynnistettävä uudelleen.

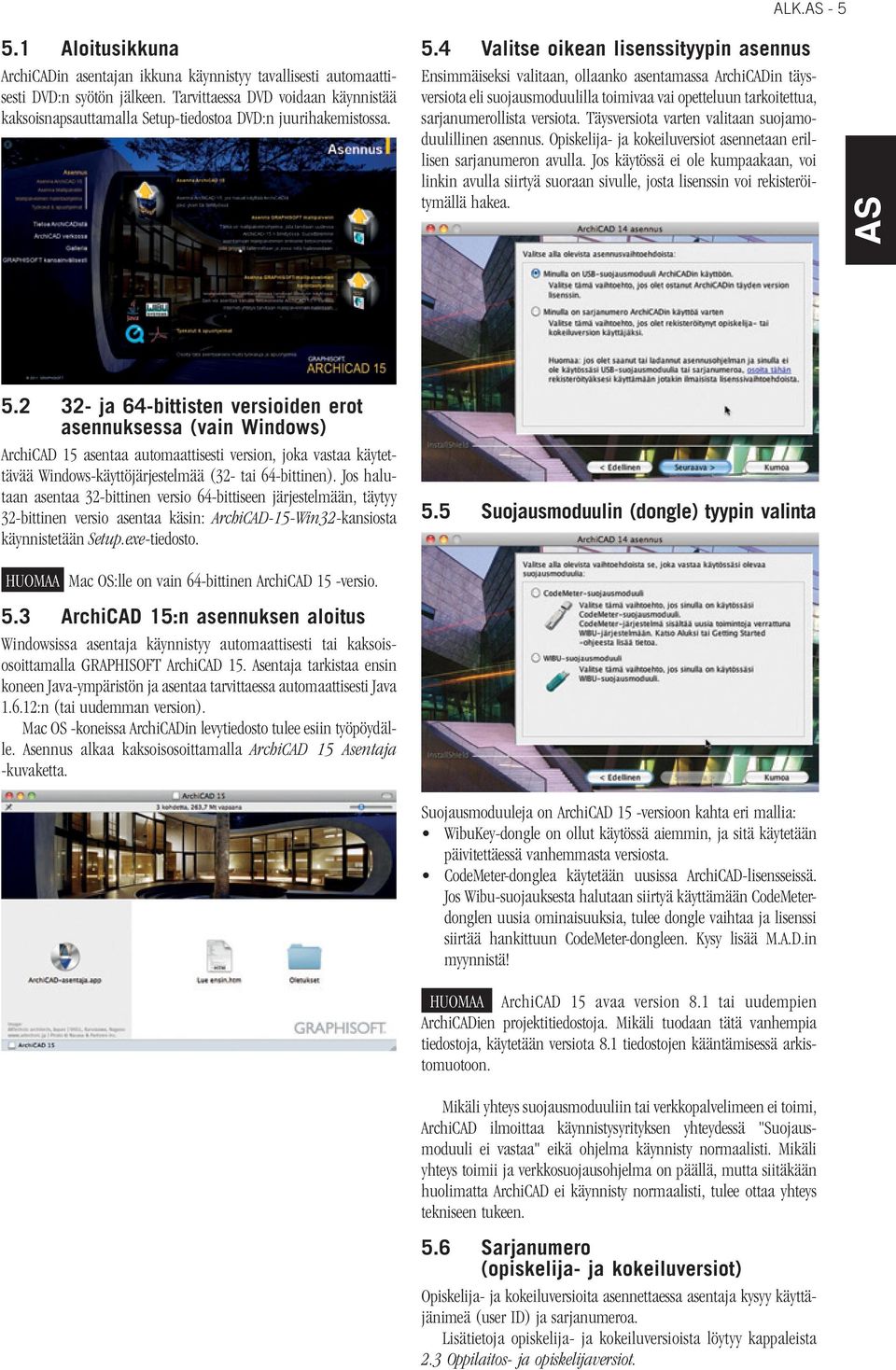

5 ALK Aloitusikkuna ArchiCADin asentajan ikkuna käynnistyy tavallisesti automaattisesti DVD:n syötön jälkeen. Tarvittaessa DVD voidaan käynnistää kaksoisnapsauttamalla Setup-tiedostoa DVD:n juurihakemistossa. 5.4 Valitse oikean lisenssityypin asennus Ensimmäiseksi valitaan, ollaanko asentamassa ArchiCADin täysversiota eli suojausmoduulilla toimivaa vai opetteluun tarkoitettua, sarjanumerollista versiota. Täysversiota varten valitaan suojamoduulillinen asennus. Opiskelija- ja kokeiluversiot asennetaan erillisen sarjanumeron avulla. Jos käytössä ei ole kumpaakaan, voi linkin avulla siirtyä suoraan sivulle, josta lisenssin voi rekisteröitymällä hakea ja 64-bittisten versioiden erot asennuksessa (vain Windows) ArchiCAD 15 asentaa automaattisesti version, joka vastaa käytettävää Windows-käyttöjärjestelmää (32- tai 64-bittinen). Jos halutaan asentaa 32-bittinen versio 64-bittiseen järjestelmään, täytyy 32-bittinen versio asentaa käsin: ArchiCAD-15-Win32-kansiosta käynnistetään Setup.exe-tiedosto. HUOMAA Mac OS:lle on vain 64-bittinen ArchiCAD 15 -versio. 5.3 ArchiCAD 15:n asennuksen aloitus Windowsissa asentaja käynnistyy automaattisesti tai kaksoisosoittamalla GRAPHISOFT ArchiCAD 15. Asentaja tarkistaa ensin koneen Java-ympäristön ja asentaa tarvittaessa automaattisesti Java :n (tai uudemman version). Mac OS -koneissa ArchiCADin levytiedosto tulee esiin työpöydälle. Asennus alkaa kaksoisosoittamalla ArchiCAD 15 Asentaja -kuvaketta. 5.5 Suojausmoduulin (dongle) tyypin valinta Suojausmoduuleja on ArchiCAD 15 -versioon kahta eri mallia: WibuKey-dongle on ollut käytössä aiemmin, ja sitä käytetään päivitettäessä vanhemmasta versiosta. CodeMeter-donglea käytetään uusissa ArchiCAD-lisensseissä. Jos Wibu-suojauksesta halutaan siirtyä käyttämään CodeMeterdonglen uusia ominaisuuksia, tulee dongle vaihtaa ja lisenssi siirtää hankittuun CodeMeter-dongleen. Kysy lisää M.A.D.in myynnistä! HUOMAA ArchiCAD 15 avaa version 8.1 tai uudempien ArchiCADien projektitiedostoja. Mikäli tuodaan tätä vanhempia tiedostoja, käytetään versiota 8.1 tiedostojen kääntämisessä arkistomuotoon. Mikäli yhteys suojausmoduuliin tai verkkopalvelimeen ei toimi, ArchiCAD ilmoittaa käynnistysyrityksen yhteydessä "Suojausmoduuli ei vastaa" eikä ohjelma käynnisty normaalisti. Mikäli yhteys toimii ja verkkosuojausohjelma on päällä, mutta siitäkään huolimatta ArchiCAD ei käynnisty normaalisti, tulee ottaa yhteys tekniseen tukeen. 5.6 Sarjanumero (opiskelija- ja kokeiluversiot) Opiskelija- ja kokeiluversioita asennettaessa asentaja kysyy käyttäjänimeä (user ID) ja sarjanumeroa. Lisätietoja opiskelija- ja kokeiluversioista löytyy kappaleista 2.3 Oppilaitos- ja opiskelijaversiot.

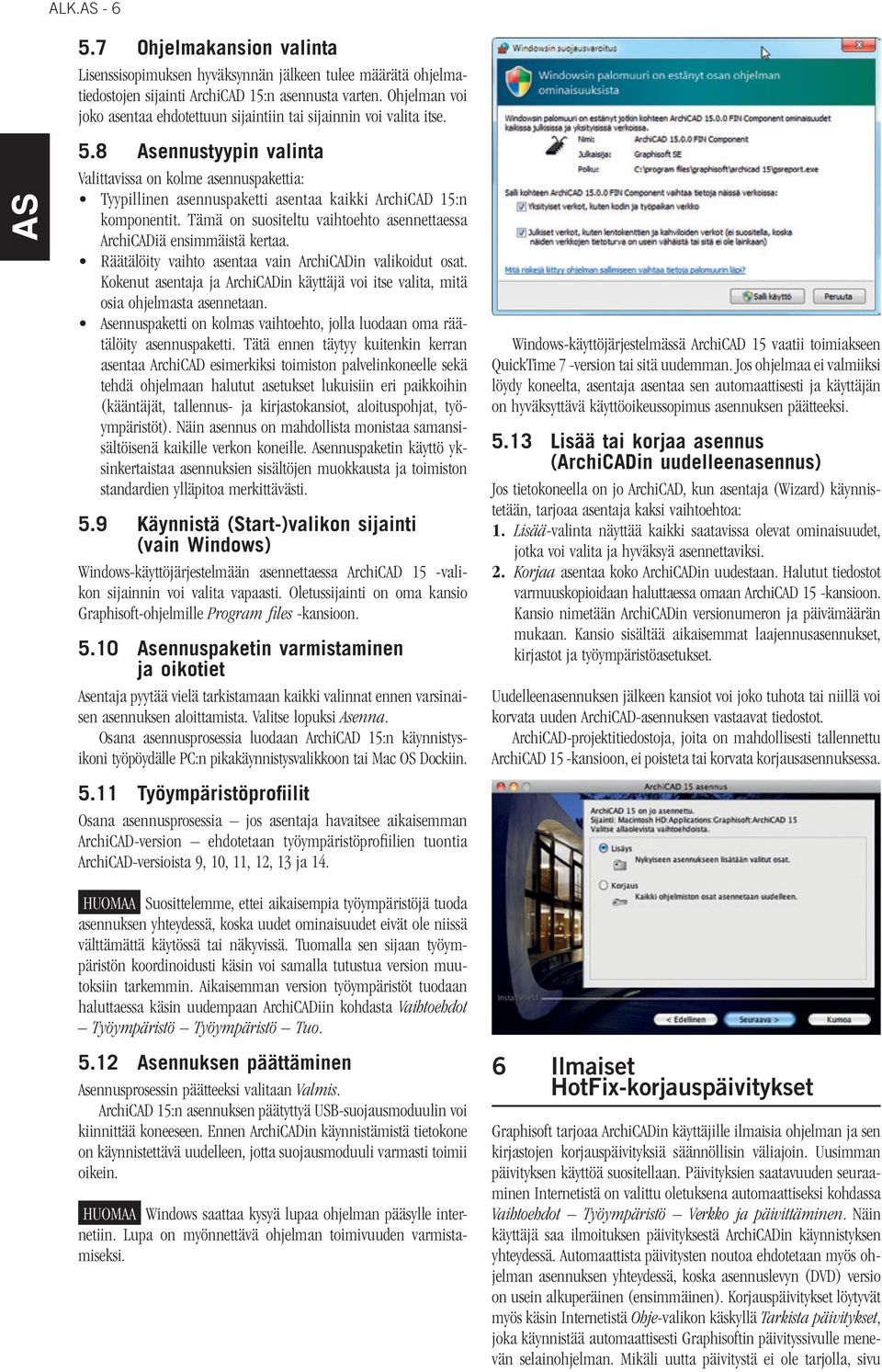

6 ALK Ohjelmakansion valinta Lisenssisopimuksen hyväksynnän jälkeen tulee määrätä ohjelmatiedostojen sijainti ArchiCAD 15:n asennusta varten. Ohjelman voi joko asentaa ehdotettuun sijaintiin tai sijainnin voi valita itse. 5.8 Asennustyypin valinta Valittavissa on kolme asennuspakettia: Tyypillinen asennuspaketti asentaa kaikki ArchiCAD 15:n komponentit. Tämä on suositeltu vaihtoehto asennettaessa ArchiCADiä ensimmäistä kertaa. Räätälöity vaihto asentaa vain ArchiCADin valikoidut osat. Kokenut asentaja ja ArchiCADin käyttäjä voi itse valita, mitä osia ohjelmasta asennetaan. Asennuspaketti on kolmas vaihtoehto, jolla luodaan oma räätälöity asennuspaketti. Tätä ennen täytyy kuitenkin kerran asentaa ArchiCAD esimerkiksi toimiston palvelinkoneelle sekä tehdä ohjelmaan halutut asetukset lukuisiin eri paikkoihin (kääntäjät, tallennus- ja kirjastokansiot, aloituspohjat, työympäristöt). Näin asennus on mahdollista monistaa samansisältöisenä kaikille verkon koneille. Asennuspaketin käyttö yksinkertaistaa asennuksien sisältöjen muokkausta ja toimiston standardien ylläpitoa merkittävästi. 5.9 Käynnistä (Start-)valikon sijainti (vain Windows) Windows-käyttöjärjestelmään asennettaessa ArchiCAD 15 -valikon sijainnin voi valita vapaasti. Oletussijainti on oma kansio Graphisoft-ohjelmille Program files -kansioon Asennuspaketin varmistaminen ja oikotiet Asentaja pyytää vielä tarkistamaan kaikki valinnat ennen varsinaisen asennuksen aloittamista. Valitse lopuksi Asenna. Osana asennusprosessia luodaan ArchiCAD 15:n käynnistysikoni työpöydälle PC:n pikakäynnistysvalikkoon tai Mac OS Dockiin Työympäristöprofiilit Osana asennusprosessia jos asentaja havaitsee aikaisemman ArchiCAD-version ehdotetaan työympäristöprofiilien tuontia ArchiCAD-versioista 9, 10, 11, 12, 13 ja 14. Windows-käyttöjärjestelmässä ArchiCAD 15 vaatii toimiakseen QuickTime 7 -version tai sitä uudemman. Jos ohjelmaa ei valmiiksi löydy koneelta, asentaja asentaa sen automaattisesti ja käyttäjän on hyväksyttävä käyttöoikeussopimus asennuksen päätteeksi Lisää tai korjaa asennus (ArchiCADin uudelleenasennus) Jos tietokoneella on jo ArchiCAD, kun asentaja (Wizard) käynnistetään, tarjoaa asentaja kaksi vaihtoehtoa: 1. Lisää-valinta näyttää kaikki saatavissa olevat ominaisuudet, jotka voi valita ja hyväksyä asennettaviksi. 2. Korjaa asentaa koko ArchiCADin uudestaan. Halutut tiedostot varmuuskopioidaan haluttaessa omaan ArchiCAD 15 -kansioon. Kansio nimetään ArchiCADin versionumeron ja päivämäärän mukaan. Kansio sisältää aikaisemmat laajennusasennukset, kirjastot ja työympäristöasetukset. Uudelleenasennuksen jälkeen kansiot voi joko tuhota tai niillä voi korvata uuden ArchiCAD-asennuksen vastaavat tiedostot. ArchiCAD-projektitiedostoja, joita on mahdollisesti tallennettu ArchiCAD 15 -kansioon, ei poisteta tai korvata korjausasennuksessa. HUOMAA Suosittelemme, ettei aikaisempia työympäristöjä tuoda asennuksen yhteydessä, koska uudet ominaisuudet eivät ole niissä välttämättä käytössä tai näkyvissä. Tuomalla sen sijaan työympäristön koordinoidusti käsin voi samalla tutustua version muutoksiin tarkemmin. Aikaisemman version työympäristöt tuodaan haluttaessa käsin uudempaan ArchiCADiin kohdasta Vaihtoehdot Työympäristö Työympäristö Tuo Asennuksen päättäminen Asennusprosessin päätteeksi valitaan Valmis. ArchiCAD 15:n asennuksen päätyttyä USB-suojausmoduulin voi kiinnittää koneeseen. Ennen ArchiCADin käynnistämistä tietokone on käynnistettävä uudelleen, jotta suojausmoduuli varmasti toimii oikein. HUOMAA Windows saattaa kysyä lupaa ohjelman pääsylle internetiin. Lupa on myönnettävä ohjelman toimivuuden varmistamiseksi. 6 Ilmaiset HotFix-korjauspäivitykset Graphisoft tarjoaa ArchiCADin käyttäjille ilmaisia ohjelman ja sen kirjastojen korjauspäivityksiä säännöllisin väliajoin. Uusimman päivityksen käyttöä suositellaan. Päivityksien saatavuuden seuraaminen Internetistä on valittu oletuksena automaattiseksi kohdassa Vaihtoehdot Työympäristö Verkko ja päivittäminen. Näin käyttäjä saa ilmoituksen päivityksestä ArchiCADin käynnistyksen yhteydessä. Automaattista päivitysten noutoa ehdotetaan myös ohjelman asennuksen yhteydessä, koska asennuslevyn (DVD) versio on usein alkuperäinen (ensimmäinen). Korjauspäivitykset löytyvät myös käsin Internetistä Ohje-valikon käskyllä Tarkista päivitykset, joka käynnistää automaattisesti Graphisoftin päivityssivulle menevän selainohjelman. Mikäli uutta päivitystä ei ole tarjolla, sivu

7 ALK. - 7 kertoo uusimman version olevan jo käytössä. Jos uudempi päivitys on tarjolla, sivu ehdottaa sopivan paketin lataamista ja näyttää päivitysohjeet. HUOMAA Mikäli ohjelmaan on jo asennettu korjauspäivitys ja käytetään ohjelman asennuslevyn Lisää/Korjaa-asennusmahdollisuutta, ohjelma huomauttaa, että korjauspäivitys täytyy asentaa uudelleen korjausasennuksen jälkeen. Muuta lisämateriaalia sekä esimerkkitiedostoja ja laajennuksia löytyy osoitteesta 7 Muut asennukset ArchiCAD 15 -asentajalla voi asentaa myös muita osia. Lisätietoa muista asennuksista löytyy kyseisten ohjelmien kansioista ArchiCAD-kansion sisältä. Java runtime -ympäristö WIBU- ja CodeMetersuojausohjelmien osat Graphisoft: mallipalvelinohjelmisto QuickTimeasennus Adobe Reader ArchiCAD 15 -version asentamiseksi/poistamiseksi vaaditaan Javan tai uudempi versio. MacOS-ympäristössä Java sisältyy käyttöjärjestelmään. Windows PC:llä ArchiCADasentaja tutkii Java-ympäristön ja tarvittaessa asentaa tarvittavan Java version automaattisesti. Suojausmoduulin ohjain eli ajuri on tarpeellinen ohjelman käyttämiseksi. Jos sitä ei löydy koneelta, asentuu tarvittu ohjain automaattisesti ArchiCAD-asennuksen yhteydessä. Ohjaimen voi asentaa DVD:ltä myös erikseen. ArchiCAD-tiimityöprojektien hallintaan tarkoitettu ohjelma voidaan asentaa erikseen ArchiCAD 15:n asennus-dvd:ltä. Mallipalvelimen hallintaohjelmisto asentuu automaattisesti, mikäli mallipalvelin asennetaan. Mallipalvelin ja sen hallintaohjelmisto asennetaan yleensä toimiston palvelinkoneelle, jossa projekteja säilytetään. Mallipalvelin ja hallintaohjelma eivät edellytä suojausmoduulia toimiakseen. ArchiCAD 15 vaatii QuickTime 7:n tai uudemman. Mac OS -ympäristössä QuickTime sisältyy käyttöjärjestelmään. Windows PC ei sisällä ohjelmaa automaattisesti, ja ArchiCAD asentaa sen tarvittaessa automaattisesti. Adobe Reader on tarpeellinen ArchiCAD 15 -dokumentit -kansion PDF-ohjeiden lukemiseen. Mac OS -käyttöjärjestelmässä PDF-tiedostojen lukuominaisuus on mukana. Windowsiin sen voi asentaa ArchiCAD-asennuslevyltä valitsemalla sen asennusvaihtoehdoista. 8 Toimistokohtainen asennuspaketti ArchiCAD-asennusta varten luodaan tarvittaessa räätälöity asennuspaketti, joka sisältää toimistokohtaiset asetukset, kuten työympäristöasetukset DXF/DWG- ja IFC-oletuskääntäjät aloituspohjat. Asennuspaketin avulla jaetaan kaikille käyttäjille toimiston CADvastaavan luoman oman mallin mukainen ArchiCAD. HUOMAA Oppilaitoksissa asennuspaketilla voidaan jakaa myös oletusarvoista ArchiCAD-pakettia. Tällöin käytetään oppilaitoksen koodilla suojattua versiota. Räätälöidyllä Asennuspaketilla yksinkertaistetaan identtisten asennusten tekoa useille työasemille. Normaalin Asennuspaketin luonnin jälkeen ohjelman voi asentaa uudelleen palvelimelle (tai toiselle koneelle). Tällä kertaa valitaan räätälöity vaihtoehto, joka automaattisesti "nauhoittaa" asennusprosessin ja luo asennuspaketin eli yhden.exe-tiedoston, jonka avulla asennus työasemille suoritetaan. Paketin luominen tapahtuu seuraavasti: 1. Asenna ArchiCAD-työasema koneelle Normaalilla asennuksella. 2. Säädä Työympäristön asetukset halutulla tavalla kohdassa Vaihtoehdot Työympäristö. Useimmat muokattavat asetukset löytyvät kohdista Autotallennus, Verkko ja päivittäminen ja Erikoiskansiot. Kun asetukset on muokattu, täytyy ne tallentaa työympäristöksi. HUOMAA Mikäli lisätään Työympäristöprofiileja eikä haluta käyttää oletusarvoisia, pitää ensin kopioida sisältö Documents and Settings\user\Application Data\GRAPHISOFT\ArchiCAD FIN R1\WorkEnvironment folder kansioon Defaults/ArchiCAD/ WorkEnvironment. Lisäksi poistetaan jälkimmäisestä kansiosta tarpeettomat Työympäristöt. Toimistostandardiasetuksissa asetetaan halutut palvelimen kansiot autotallennusta, WWW-tiedostoja sekä erikoiskansioita varten. Sen jälkeen työympäristöihin tehdyt asetukset tallennetaan kohdassa Vaihtoehdot Työympäristö Työympäristöt. Plotter Drivers eli piirturiajurit Graphisoft Shell PlotFlow Normaaliasennuksen mukana asentuu lukuisa määrä eri valmistajien HPGL-yhteensopivia piirturiajureja. Usein piirtureita kuitenkin käytetään järjestelmän tulostimina eli tulostetaan suoraan ArchiCADistä. Tällöin käytetään piirturin asennusohjelman asentamia tulostusajureita. Graphisoft Shell on vapaavalintaisesti asennettava lisälaajennus. Se muuttaa Windowskäyttöjärjestelmää niin, että GDL-objekteista ja muista ArchiCAD-tiedostoista näkyy enemmän tietoja Resurssienhallinnan Tietoja-ikkunassa. Piirturinohjausohjelma verkkoa käyttäviin toimistoihin mahdollistaa tulostusjonon perustamisen ja hallinnoinnin.

8 ALK Luo ja tallenna haluamasi aloituspohjatiedostot. Aloituspohjat muistavat kirjastojenhallinnassa niille määritellyt kirjastot (esimerkiksi "Toimiston oma kirjasto"). Aloituspohja sisältää myös Projektin asetukset, kuten Piirtoyksiköt, Laskentayksiköt ja Masterplanssit, Projektin tiedot ja sijoitetut elementit (leikkausmerkit, jopa kokonaiset rakennukset). 4. Käännöksen asetukset määritellään kohdassa Arkisto Liittäminen DWG/DXF-käännöksen asetukset. Näin määritellyt kääntäjät sijoitetaan toimiston palvelimelle kaikkien käytettävissä olevaan kansioon (tässä tapauksessa syntyy TranslatorList.xml-tiedosto). Myös paikallisten käyttäjien koneiden levyille sijoittuvia kääntäjiä on mahdollista määrittää. 5. Mukauta IFC-käännösasetuksia kohdassa Arkisto Liittäminen IFC2X3. Tallenna kääntäjät palvelimelle jaettuun kansioon, johon kaikilla käyttäjillä on pääsy. Tällöin syntyy IFC TranslatorList.xml -tiedosto, johon kääntäjätiedot tallentuvat. Pakettiin voi sisällyttää myös paikallisille koneille tallentuvia käyttäjäkohtaisia kääntäjiä. 6. Lopeta ArchiCAD. 7. Luo uusi Oletukset-niminen kansio. Paketin tekemiseksi sinne täytyy kopioida ja sijoittaa seuraavat tiedostot/kansiot ohjeen mukaisesti: Oletukset (kansio) ArchiCAD (kansio) Työympäristö-kansio (Viimeisin käyttöliittymä -kansio löytyy C:\Documents and Settings\<käyttäjännimi>\Application Data\Graphisoft\ArchiCAD FIN R1) Aloituspohja(t).tpl Kääntäjät.xml-tiedosto DXF/DWG-kääntäjät (kansio) IFC TranslatorList.xml -tiedosto IFC-kääntäjät (kansio) 8. Tässä taulukossa on esitetty, mitä kopioidaan ja minne. 9. Poista ArchiCAD koneeltasi ja sen jälkeen käynnistä asennus palvelimelta tai toiselta koneelta. 10. Kun asennus pyytää valitsemaan asennustavan, valitse Räätälöity. Asentajan ikkunoihin tulee teksti nauhoitettu asennus. Mikäli valitaan kohta Toimistostandardiasetukset: Näytetään, minne valmiiksi tehty Oletukset-kansio koneella on sijoitettu. Tänne on sijoitettu kohdassa 6 tehdyt asetukset. Ohjelma tarkistaa, että näin todellakin on (mikäli ei, tulee siitä virheilmoitus). c) ArchiCAD-työympäristön valinta Valitaan pudotusvalikosta, mitkä työympäristön profiilit sisällytetään pakettiin: 1) ArchiCAD-oletusprofiili tai 2) ennalta määritelty Toimistostandardiprofiili. Valitut profiilit (jotka viittaavat yhteen XML-tiedostoon) kopioidaan seuraavaan paikkaan jokaisen käyttäjän koneelle. Windowsissa Documents and Settings\user\Application Data\ Graphisoft\AC15\Work Environment -kansioon. Macissa Library\Preferences\Graphisoft\AC 15\WorkEnvironment -kansioon. HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on valittu ArchiCAD sekä toimistostandardiasennus ja jos Oletukset-kansio (Defaults) sisältää Työympäristö-alakansion. d) DXF/DWG-kääntäjät Tässä ikkunassa valitaan asennuspaketin mukana asennettavien kääntäjien sijainti. Mikäli kääntäjät on määritelty ja niiden pohjalta syntynyt TranslatorList.xml on Oletukset-kansiossa, valitse Asenna määritellyt kääntäjät. Kääntäjien sijainnit näkyvät alla. Valittu XML kopioituu ArchiCAD-kansion Oletukset-kansioon. Mikäli muita kuin oletuskääntäjiä ei haluta asennettavan, ei valita mitään. HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on valittu ArchiCAD sekä toimistostandardiasennus ja jos Oletukset (Defaults) -kansio sisältää vähintään yhden (Kääntäjä) Translator.xml -tiedoston. e) Paikalliset DXF/DWG-kääntäjät Mikäli toimiston omia kääntäjiä on määritelty asentumaan käyttäjien koneille, valitaan Asenna toimiston kääntäjä(t). Näiden kääntäjien nimet näkyvät alla. Käyttäjien koneisiin asennuksen ja ohjelman ensimmäisen käynnistymisen yhteydessä kääntäjät kopioituvat koneeseen seuraavaan paikkaan: Windows-ympäristössä: Documents and Settings\Käyttäjänimi\Graphisoft\DXF-DWG Translators-kansio Macissa: (Käyttäjän) Library\Application Support\Graphisoft\ DXF-DWG Kääntäjät. 11. Käy läpi asennusprosessi valitsemalla asennusvaihtoehdot. Asennettavien osien valinta a) Asennettavat osat b) Toimistostandardioletukset Tämän ikkunan valinnoilla määrätään asennettavat osat. Huomattavaa oppilaitoksille: Mikäli tehdään asennuspaketti ilman muokattua sisältöä, ei tämän ikkunan kohtaa valita. Asennus siirtyy tällöin suoraa viimeiseen vaiheeseen. HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on valittu ArchiCAD sekä toimistostandardiasennus ja jos Oletukset-kansio (Defaults) sisältää vähintään yhden (Kääntäjä) Translator.xml -tiedoston. f) ArchiCAD-aloituspohjat Mikäli olet tehnyt aloituspohjat asentuviksi käyttäjien koneille, valitaan Asenna aloituspohja(t). Aloituspohjat, jotka on kopioitu Oletukset-kansioon, näkyvät alla. Käyttäjäkoneisiin asennuksen yhteydessä ja ohjelmaa ensi kertaa käynnistettäessä kopiotuvat nämä seuraavaan paikkaan: Windows-ympäristössä: Documents and Settings\Käyttäjänimi\Graphisoft\ArchiCAD aloituspohjat Macissa: Library\Application Support\Graphisoft\ArchiCAD aloituspohjat

9 ALK. - 9 Kun tämän jälkeen aloitetaan uusi projekti aloituspohjasta, voi käyttäjä valita näistä, kuten muista viime aikona käytetyistä aloituspohjista. Windows tekee ArchiCAD-kansioon koko joukon pieniä aputiedostoja ohjelmaa käytettäessä. Kuvassa ArchiCAD on juuri asennettu. HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on valittu ArchiCAD sekä toimistostandardiasennus ja jos Oletuksetkansio (Defaults) sisältää vähintään yhden aloituspohjan. g) Nauhoitetun asennuksen päättäminen Asennusvaihtoehtojen läpikäynnin jälkeen painetaan Asennanappia nauhoituksen käynnistämiseksi. Seuraavat ikkunat sisältävät kolme lisävaihtoehtoa, jotka sisällytetään asennuspakettiin, lisätään pakettiin ja suoritetaan käyttäjien koneissa: Mikäli asentaja löytää räätälöityjä Työympäristöprofiileja aiemmista ArchiCAD-versioista (ArchiCAD 9 tai uudempi) käyttäjän koneelta, on päätettävä, tuodaanko nämä uusimpaan ArchiCAD-versioon. Päätetään, luodaanko ArchiCADille työpöytäkuvake. Päätetään, käynnistyykö kone automaattisesti uudelleen asentamisen jälkeen. Lopuksi määritellään polku, jonne asennuspaketti-.exe-tiedosto tallennetaan. 11. Nyt on luotu asennuspaketti. Kun käyttäjät käynnistävät setup.exe:n tai ArchiCAD-asentajan palvelimelta, normaalit asennuskysymykset ohitetaan ja asennus alkaa välittömästi. Asentuva paketti sisältää määritellyt asetukset. 9 ArchiCAD-kansio ArchiCAD-ohjelma säilytetään kiintolevyllä omassa kansiossaan paikassa, jossa muutkin ohjelmat sijaitsevat. Yleensä tämä kansio on Macissa Ohjelmat- tai Applications-kansio ja Windowsissa Program Files -kansio. ArchiCAD 15:n asentaja tekee sinne Graphisoft-kansion, jossa ArchiCAD-kansio sijaitsee. Kirjastot asentuvat oletusarvoisesti samaan kansioon ohjelman kanssa. Ne voidaan kuitenkin siirtää tai kopioida muualle, mikäli toimistolla on tapana käyttää yhteisiä kirjastoja vain verkkolevyltä. Toimiakseen oikein ArchiCAD tarvitsee erilaisia aputiedostoja, joiden tulee sijaita samassa kansiossa ohjelman kanssa. Samasta syystä ArchiCAD ei käynnisty, jos se on siirretty pois kansiostaan. Kuvassa on ArchiCAD-kansio Mac OS X:ssä. ArchiCAD on niin laaja ohjelma, että osa sen käyttämistä tiedostoista sijaitsee muualla kuin ArchiCAD-kansiossa. Asentaja sijoittaa tiedostot oikeisiin paikkoihin automaattisesti. 9.1 ArchiCAD-ohjelmatiedosto (Windowsissa ArchiCAD.exe) ArchiCAD.exe-tiedosto suorittaa ohjelman käynnistämiseen tarvittavat komennot. ArchiCADin voi käynnistää avaamalla tämän tiedoston. 9.2 Lue Ensin.htm Lue ensin -tiedosto sisältää ohjelman asennuksen yhteydessä tarvittavat tärkeät ohjeet. Sama tiedosto löytyy ArchiCAD-asennuslevyltä, ja se kannattaakin aina lukea huolella ennen ohjelman asentamista. Myös DVD-levyltä löytyvä Lue ensin kertoo asennuslevyn ArchiCAD-version yhteensopivuudesta laitteiden, käyttöjärjestelmien ja ohjelman vanhempien versioiden kanssa. 9.3 Apply Data Apply Data -tiedoston täytyy olla aina samassa kansiossa kuin ArchiCAD. Apply Data -tiedostosta ArchiCAD hakee tietoa renderoinnin esikatseluun, joka on nähtävissä muun muassa materiaalisäädöissä. 9.4 ArchiCAD Data Tämä kansio on välttämätön joidenkin GDL-ohjelmien oikean toimimisen kannalta. GDL-ohjelmat lukevat täältä tiedostoja ja kirjoittavat niitä tänne ArchiCAD-laajennukset eli Add-Ons ArchiCAD-laajennukset ovat pieniä ArchiCADin sisällä toimivia ohjelmia, joilla saadaan lisäominaisuuksia ohjelman käyttöön. Monet keskeiset ominaisuudet ovat myös laajennuksia, esimerkiksi tiedostojen kääntäjät, automaattimitoitus tai sisäiset apuohjelmat, kuten RoofMaker ja StairMaker. Hankitut laajennukset (englanniksi Add-Ons) saadaan käyttöön siirtämällä ne Laajennuksetkansioon ja aktivoimalla ne Vaihtoehdot-valikon laajennusten hallinnan kautta. Joissain kaupallisissa ja jopa ilmaisissa laajennuksissa on asennusohjelma, joka sijoittaa laajennukset automaattisesti oikeaan paikkaan. Englanninkielisissä ArchiCAD-versioissa ArchiCAD-laajennukset-kansion vastine on nimeltään Add-Ons. Tämän vuoksi ulkomaalaisten laajennusten asennusohje viittaa usein väärään paikkaan, mutta laajennukset saadaan toimimaan siirtämällä ne oikealle paikalleen Äänet Äänet-kansiossa sijaitsevat ArchiCADin toimintojen käyttämät merkkiäänet. Ääniä ohjataan ohjelmakohtaisesti Windowsissa Ohjauspaneelista ja Macissa Järjestelmäasetuksista Kirjasto 15 Kirjasto 15 -kansio sisältää ArchiCADin mukana tulevat kirjastokansiot, joita ArchiCAD 15 -versiossa on useita. Kirjastopaketti eli LFC-tiedosto (Library Container File) on ArchiCADin kirjastopaketti, jonka sisällä objektit pysyvät vakioituna pakettina. Kirjasto-

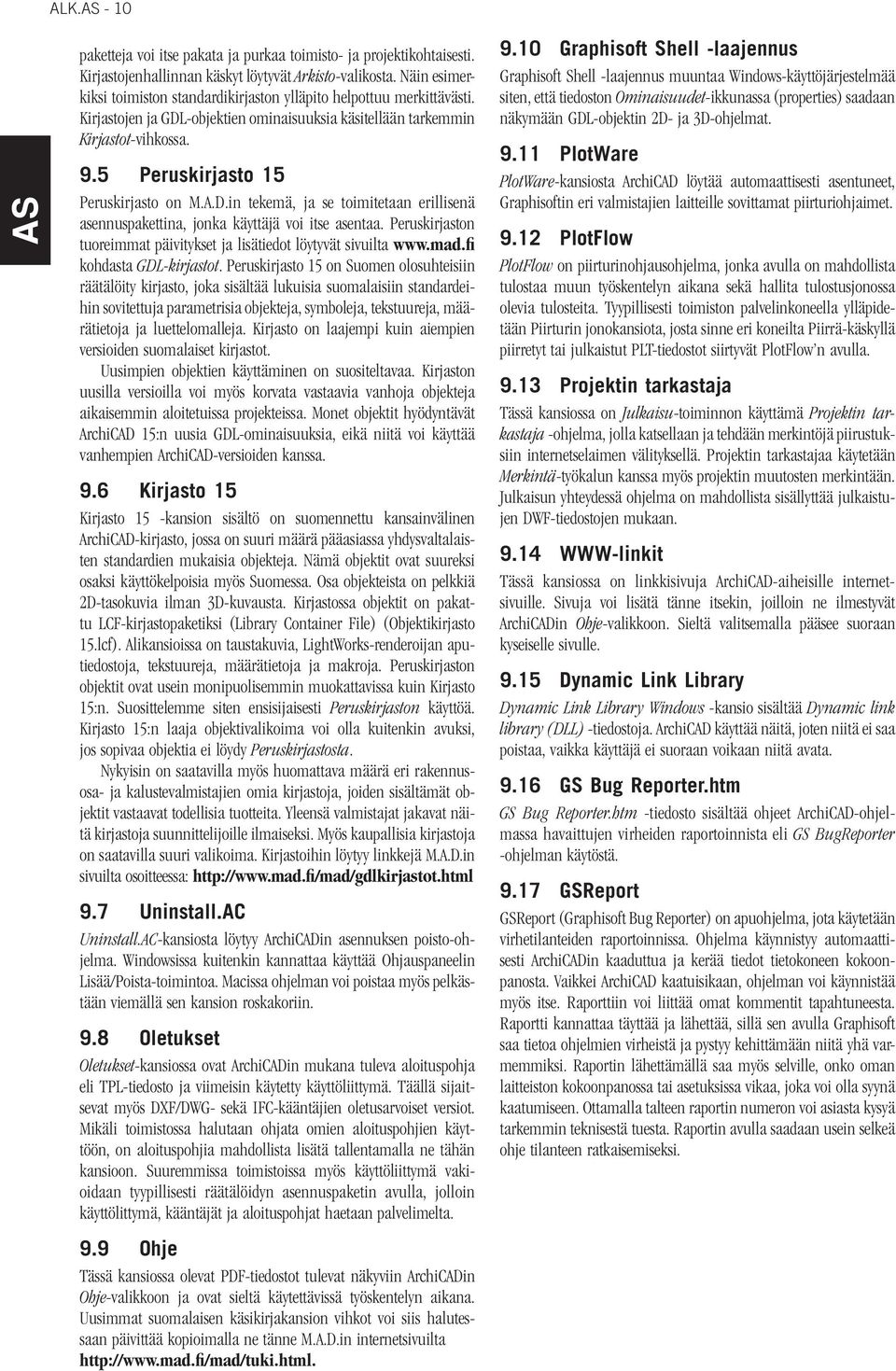

10 ALK paketteja voi itse pakata ja purkaa toimisto- ja projektikohtaisesti. Kirjastojenhallinnan käskyt löytyvät Arkisto-valikosta. Näin esimerkiksi toimiston standardikirjaston ylläpito helpottuu merkittävästi. Kirjastojen ja GDL-objektien ominaisuuksia käsitellään tarkemmin Kirjastot-vihkossa. 9.5 Peruskirjasto 15 Peruskirjasto on M.A.D.in tekemä, ja se toimitetaan erillisenä asennuspakettina, jonka käyttäjä voi itse asentaa. Peruskirjaston tuoreimmat päivitykset ja lisätiedot löytyvät sivuilta kohdasta GDL-kirjastot. Peruskirjasto 15 on Suomen olosuhteisiin räätälöity kirjasto, joka sisältää lukuisia suomalaisiin standardeihin sovitettuja parametrisia objekteja, symboleja, tekstuureja, määrätietoja ja luettelomalleja. Kirjasto on laajempi kuin aiempien versioiden suomalaiset kirjastot. Uusimpien objektien käyttäminen on suositeltavaa. Kirjaston uusilla versioilla voi myös korvata vastaavia vanhoja objekteja aikaisemmin aloitetuissa projekteissa. Monet objektit hyödyntävät ArchiCAD 15:n uusia GDL-ominaisuuksia, eikä niitä voi käyttää vanhempien ArchiCAD-versioiden kanssa. 9.6 Kirjasto 15 Kirjasto 15 -kansion sisältö on suomennettu kansainvälinen ArchiCAD-kirjasto, jossa on suuri määrä pääasiassa yhdysvaltalaisten standardien mukaisia objekteja. Nämä objektit ovat suureksi osaksi käyttökelpoisia myös Suomessa. Osa objekteista on pelkkiä 2D-tasokuvia ilman 3D-kuvausta. Kirjastossa objektit on pakattu LCF-kirjastopaketiksi (Library Container File) (Objektikirjasto 15.lcf). Alikansioissa on taustakuvia, LightWorks-renderoijan aputiedostoja, tekstuureja, määrätietoja ja makroja. Peruskirjaston objektit ovat usein monipuolisemmin muokattavissa kuin Kirjasto 15:n. Suosittelemme siten ensisijaisesti Peruskirjaston käyttöä. Kirjasto 15:n laaja objektivalikoima voi olla kuitenkin avuksi, jos sopivaa objektia ei löydy Peruskirjastosta. Nykyisin on saatavilla myös huomattava määrä eri rakennusosa- ja kalustevalmistajien omia kirjastoja, joiden sisältämät objektit vastaavat todellisia tuotteita. Yleensä valmistajat jakavat näitä kirjastoja suunnittelijoille ilmaiseksi. Myös kaupallisia kirjastoja on saatavilla suuri valikoima. Kirjastoihin löytyy linkkejä M.A.D.in sivuilta osoitteessa: Uninstall.AC Uninstall.AC-kansiosta löytyy ArchiCADin asennuksen poisto-ohjelma. Windowsissa kuitenkin kannattaa käyttää Ohjauspaneelin Lisää/Poista-toimintoa. Macissa ohjelman voi poistaa myös pelkästään viemällä sen kansion roskakoriin. 9.8 Oletukset Oletukset-kansiossa ovat ArchiCADin mukana tuleva aloituspohja eli TPL-tiedosto ja viimeisin käytetty käyttöliittymä. Täällä sijaitsevat myös DXF/DWG- sekä IFC-kääntäjien oletusarvoiset versiot. Mikäli toimistossa halutaan ohjata omien aloituspohjien käyttöön, on aloituspohjia mahdollista lisätä tallentamalla ne tähän kansioon. Suuremmissa toimistoissa myös käyttöliittymä vakioidaan tyypillisesti räätälöidyn asennuspaketin avulla, jolloin käyttölittymä, kääntäjät ja aloituspohjat haetaan palvelimelta. 9.9 Ohje Tässä kansiossa olevat PDF-tiedostot tulevat näkyviin ArchiCADin Ohje-valikkoon ja ovat sieltä käytettävissä työskentelyn aikana. Uusimmat suomalaisen käsikirjakansion vihkot voi siis halutessaan päivittää kopioimalla ne tänne M.A.D.in internetsivuilta Graphisoft Shell -laajennus Graphisoft Shell -laajennus muuntaa Windows-käyttöjärjestelmää siten, että tiedoston Ominaisuudet-ikkunassa (properties) saadaan näkymään GDL-objektin 2D- ja 3D-ohjelmat PlotWare PlotWare-kansiosta ArchiCAD löytää automaattisesti asentuneet, Graphisoftin eri valmistajien laitteille sovittamat piirturiohjaimet PlotFlow PlotFlow on piirturinohjausohjelma, jonka avulla on mahdollista tulostaa muun työskentelyn aikana sekä hallita tulostusjonossa olevia tulosteita. Tyypillisesti toimiston palvelinkoneella ylläpidetään Piirturin jonokansiota, josta sinne eri koneilta Piirrä-käskyllä piirretyt tai julkaistut PLT-tiedostot siirtyvät PlotFlow n avulla Projektin tarkastaja Tässä kansiossa on Julkaisu-toiminnon käyttämä Projektin tarkastaja -ohjelma, jolla katsellaan ja tehdään merkintöjä piirustuksiin internetselaimen välityksellä. Projektin tarkastajaa käytetään Merkintä-työkalun kanssa myös projektin muutosten merkintään. Julkaisun yhteydessä ohjelma on mahdollista sisällyttää julkaistujen DWF-tiedostojen mukaan WWW-linkit Tässä kansiossa on linkkisivuja ArchiCAD-aiheisille internetsivuille. Sivuja voi lisätä tänne itsekin, joilloin ne ilmestyvät ArchiCADin Ohje-valikkoon. Sieltä valitsemalla pääsee suoraan kyseiselle sivulle Dynamic Link Library Dynamic Link Library Windows -kansio sisältää Dynamic link library (DLL) -tiedostoja. ArchiCAD käyttää näitä, joten niitä ei saa poistaa, vaikka käyttäjä ei suoraan voikaan niitä avata GS Bug Reporter.htm GS Bug Reporter.htm -tiedosto sisältää ohjeet ArchiCAD-ohjelmassa havaittujen virheiden raportoinnista eli GS BugReporter -ohjelman käytöstä GSReport GSReport (Graphisoft Bug Reporter) on apuohjelma, jota käytetään virhetilanteiden raportoinnissa. Ohjelma käynnistyy automaattisesti ArchiCADin kaaduttua ja kerää tiedot tietokoneen kokoonpanosta. Vaikkei ArchiCAD kaatuisikaan, ohjelman voi käynnistää myös itse. Raporttiin voi liittää omat kommentit tapahtuneesta. Raportti kannattaa täyttää ja lähettää, sillä sen avulla Graphisoft saa tietoa ohjelmien virheistä ja pystyy kehittämään niitä yhä varmemmiksi. Raportin lähettämällä saa myös selville, onko oman laitteiston kokoonpanossa tai asetuksissa vikaa, joka voi olla syynä kaatumiseen. Ottamalla talteen raportin numeron voi asiasta kysyä tarkemmin teknisestä tuesta. Raportin avulla saadaan usein selkeä ohje tilanteen ratkaisemiseksi.

11 ALK ArchiCAD-tiedostojen yhteensopivuus Muistiinpanot ArchiCAD 15 avaa versioiden 8.1, 9, 10, 11, 12, 13 ja 14 projektitiedostoja. Edellä mainittuja aiempien versioiden PLN-tiedostot eivät aukea suoraan versiolla 15. Versiota 8.1 tai uudempaa suositellaan tiedostojen muuntamiseen uudempaan versioon. Kaikista vanhalla versiolla tehdyistä projekteista suositellaan tallentamaan arkistotiedosto. Tiedosto kannattaa siirtää uudempaan versioon, kun siitä on ensin tehty arkistotallennus. ArchiCAD-versio 15 tallentaa taaksepäin versioon 14 (muiden tuettujen tiedostomuotojen ohella).

12 ALK Muistiinpanot
