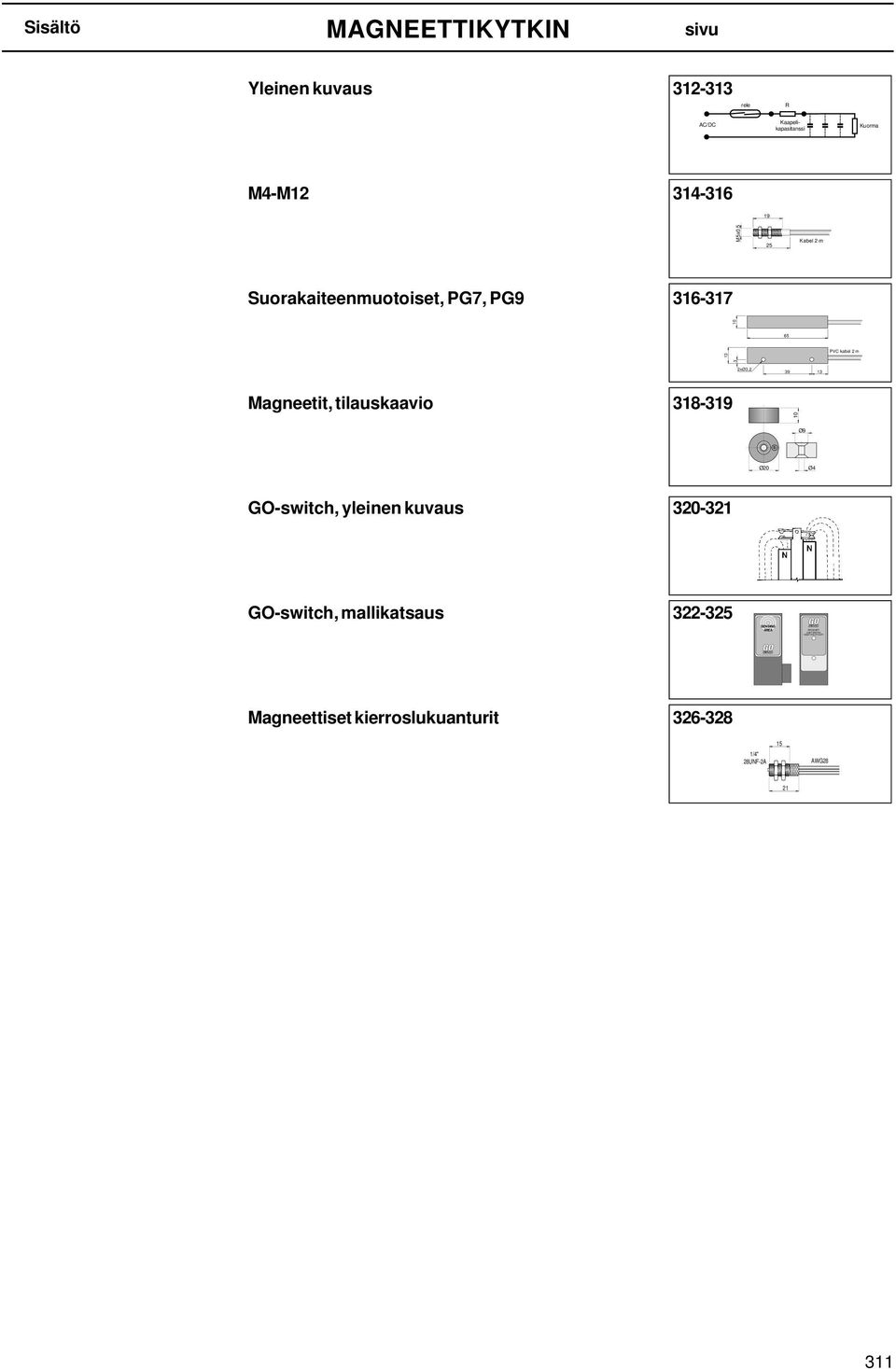

MAGNEETTIKYTKIN. Sisältö. sivu. Yleinen kuvaus M4-M Suorakaiteenmuotoiset, PG7, PG Magneetit, tilauskaavio

Transkriptio

1 PROXIMITY HEAVY PILOT DUTY Sisältö MAGNEETTIKYTKIN sivu Yleinen kuvaus rele R AC/DC Kaapelikapasitanssi Kuorma M4-M M5x Kabel 2 m Suorakaiteenmuotoiset, PG7, PG PVC kabel 2 m 2xØ3, Magneetit, tilauskaavio Ø9 s Ø Ø4 GO-switch, yleinen kuvaus GO-switch, mallikatsaus SENSING AREA Magneettiset kierroslukuanturit /4" 28UNF-2A AWG28,,

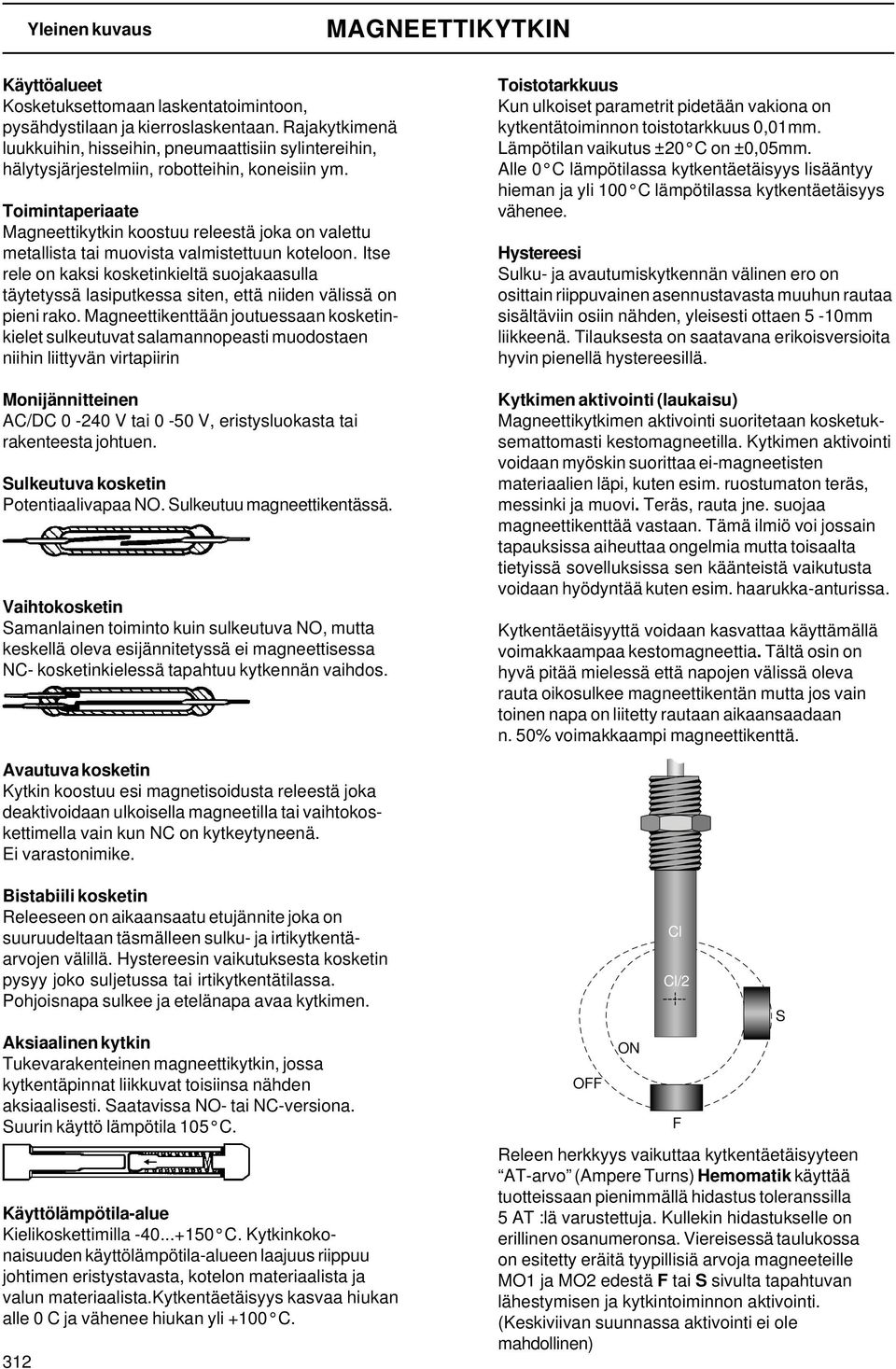

2 Yleinen kuvaus MAGNEETTIKYTKIN Käyttöalueet Kosketuksettomaan laskentatoimintoon, pysähdystilaan ja kierroslaskentaan. Rajakytkimenä luukkuihin, hisseihin, pneumaattisiin sylintereihin, hälytysjärjestelmiin, robotteihin, koneisiin ym. Toimintaperiaate Magneettikytkin koostuu releestä joka on valettu metallista tai muovista valmistettuun koteloon. Itse rele on kaksi kosketinkieltä suojakaasulla täytetyssä lasiputkessa siten, että niiden välissä on pieni rako. Magneettikenttään joutuessaan kosketinkielet sulkeutuvat salamannopeasti muodostaen niihin liittyvän virtapiirin Monijännitteinen AC/DC V tai 0-50 V, eristysluokasta tai rakenteesta johtuen. Sulkeutuva kosketin Potentiaalivapaa NO. Sulkeutuu magneettikentässä. Vaihtokosketin Samanlainen toiminto kuin sulkeutuva NO, mutta keskellä oleva esijännitetyssä ei magneettisessa NC- kosketinkielessä tapahtuu kytkennän vaihdos. Toistotarkkuus Kun ulkoiset parametrit pidetään vakiona on kytkentätoiminnon toistotarkkuus 0,01mm. Lämpötilan vaikutus ± C on ±0,05mm. Alle 0 C lämpötilassa kytkentäetäisyys lisääntyy hieman ja yli 0 C lämpötilassa kytkentäetäisyys vähenee. Hystereesi Sulku- ja avautumiskytkennän välinen ero on osittain riippuvainen asennustavasta muuhun rautaa sisältäviin osiin nähden, yleisesti ottaen 5 -mm liikkeenä. Tilauksesta on saatavana erikoisversioita hyvin pienellä hystereesillä. Kytkimen aktivointi (laukaisu) Magneettikytkimen aktivointi suoritetaan kosketuksemattomasti kestomagneetilla. Kytkimen aktivointi voidaan myöskin suorittaa ei-magneetisten materiaalien läpi, kuten esim. ruostumaton teräs, messinki ja muovi. Teräs, rauta jne. suojaa magneettikenttää vastaan. Tämä ilmiö voi jossain tapauksissa aiheuttaa ongelmia mutta toisaalta tietyissä sovelluksissa sen käänteistä vaikutusta voidaan hyödyntää kuten esim. haarukka-anturissa. Kytkentäetäisyyttä voidaan kasvattaa käyttämällä voimakkaampaa kestomagneettia. Tältä osin on hyvä pitää mielessä että napojen välissä oleva rauta oikosulkee magneettikentän mutta jos vain toinen napa on liitetty rautaan aikaansaadaan n. 50% voimakkaampi magneettikenttä. Avautuva kosketin Kytkin koostuu esi magnetisoidusta releestä joka deaktivoidaan ulkoisella magneetilla tai vaihtokoskettimella vain kun NC on kytkeytyneenä. Ei varastonimike. Bistabiili kosketin Releeseen on aikaansaatu etujännite joka on suuruudeltaan täsmälleen sulku- ja irtikytkentäarvojen välillä. Hystereesin vaikutuksesta kosketin pysyy joko suljetussa tai irtikytkentätilassa. Pohjoisnapa sulkee ja etelänapa avaa kytkimen. Aksiaalinen kytkin Tukevarakenteinen magneettikytkin, jossa kytkentäpinnat liikkuvat toisiinsa nähden aksiaalisesti. Saatavissa NO- tai NC-versiona. Suurin käyttö lämpötila 5 C. Käyttölämpötila-alue Kielikoskettimilla C. Kytkinkokonaisuuden käyttölämpötila-alueen laajuus riippuu johtimen eristystavasta, kotelon materiaalista ja valun materiaalista.kytkentäetäisyys kasvaa hiukan alle 0 C ja vähenee hiukan yli +0 C. 312 OFF ON Cl Cl/2 F Releen herkkyys vaikuttaa kytkentäetäisyyteen AT-arvo (Ampere Turns) Hemomatik käyttää tuotteissaan pienimmällä hidastus toleranssilla 5 AT :lä varustettuja. Kullekin hidastukselle on erillinen osanumeronsa. Viereisessä taulukossa on esitetty eräitä tyypillisiä arvoja magneeteille MO1 ja MO2 edestä F tai S sivulta tapahtuvan lähestymisen ja kytkintoiminnon aktivointi. (Keskiviivan suunnassa aktivointi ei ole mahdollinen) S

3 Sähkötekninen erittely MAGNEETTIKYTKIN Tilauskaavio Sulku- ja aukikytkentäarvot ovat ainoastaan suuntaa-antavia, huomioi n. % hajonta. Rele Koko F mm (MO1) F mm (MO2) Cl/2 S mm (MO1) S mm (MO2) Kytken- max max Hz max Huom on off on off mm on off on off tätila V VA 140 Ø NO PG NO M NO/NC M NO PG9 N26 S19 N18 S12 7 N25 S N S14 Bistabil )Soveltuu hyvin tunnistukseen edestä. 2)Hyvä tarkkuus, pieni hystereesi. 3)Bistabiili N napa sulkee, S napa avaa virtapiirin. Annetut sähköiset arvot pätevät ainoastaan reedreleen max resistiiviseen kuormaan.koskien sallittua max jännitettä on eristysetäisyydellä ja suojauksella mekaanista kulumista vastaan huomioitava voimassa olevat sähkö- ja asennusohjeet. musta NC musta sininen NO sulkeutuva kytkin sininen C ruskea NO vaihtokytkin Reed-releen kestoikä on yli 0 miljoonaa kytkentätoimintoa. Kestoikä on kuitenkin riippuvainen sähköisestä kuormituksesta, minkä vuoksi kipinänsammutus voi olla tarpeen. Seuraavassa eräitä käytännön ratkaisuja: Lamppukuormitus On tärkeätä pitää mielessä, että kylmän hehkulampun vastus on noin kertaa suurempi kuin hehkuvassa tilassa olevan hehkulangan.yleisin ratkaisu on sarjavastus, joka alentaa sytysvirtaa. Toinen ratkaisu on kytkeä sarjavastus rinnan reed-releen kanssa ja täten pitää lampun hehkulanka lämpimänä vaikkakaan ei hehkuvana. Kapasitiivinen kuorma Kytkettäessä, kapasitiivisia kuormia ( mukaanlukien yli m pituiset kaapelit ) aikaansaadaan syöksyvirtoja. Ratkaisuna voidaan pitää sarjavastusta asennettuna lähelle kytkintä. Seuraavassa yksinkertainen kaava vastuksen arvon määrittämiseksi. Mahdollisimman suuri vastus on luonnollisesti eduksi, mutta samalla on huomioitava myöskin jännitteen aleneminen ja teho. (Kuva 2) Jännite (V) R = 1,5 Induktiiviset kuormat Tasavirtasovelluksissa on kipinäsuojadiodin käyttö paras ratkaisu, joskus rinnakkaisasennus sarjavastuksella ( kaapeli yli m ). Vaihtovirtasovelluksissa valitaan RC-suojaus. Pyydä erillinen kytkentäpiirros. (Kuvat 2, 3, 4 ) AC/DC rele R Kuorma + _ DC rele R Kaapelikapasitanssi Kaapelikapasitanssi + _ Kuorma rele R U (V) rele AC R C Kaapelikapsitanssi Kuorma AC R C Kuorma Magneettikytkin on periaatteessa yksinkertainen komponentti ilman elektroniikkaa joka ei voi häiritä eikä häiriintyä. Kytkimissä on snap action miksi EMC-direktiiviä ei vaadita, ei tasa- ja vaihtovirta sovelluksissa. Kytkimissä joissa ilmoitamme 250 V ovat CE-merkityt ja täyttävät laatuvaatimukset sekä matalajännite- että EMCdirektiivit. Kytkimissä joissa ilmoitamme 50 V ja (250) sulkeissa ovat kytkimiä jotka selvittävät 250V mutta mekaaninen toteutus tai kaapeli edellyttävät lisäsuojausta tai -suojausta koneessa. Kytkimen koon salliessa voimme tarvittaessa varustaa kytkimen suojatulla kaapelilla tai lisäeristeellä. 313

4 Mini MAGNEETTIKYTKIN 1 2 Ø4 Kaapeli 2 m 25 M4-1 (V2A) M4-4424S (PBTP) Ø4 PVC johdin 2 m M5x Kaapeli 2 m Ø6 28 PUR kaapeli 5 m MM5-M1 (Ms) M6-N141-K355-5M (Noryl) Ø8 M8-B RDO kaapeli 2 m M8x1 35 MM8-M160 (Ms) PVC kaapeli 2 m 7 Ø12 M12-S121 Magnetic c=blue M12-S121 (V2A) 80 PVC kaapeli 2 m M12x1 kaapeli 2 m M18x1 PUR kaapeli MM12-S1 (V2A) M18... kaksoiskytkin (V2A) 314

5 MAGNEETTIKYTKIN Koko M4 - M12 Tuotenumero Kytkentätila Jännite Teho Taajuus F S Cl/2 Magneeti Kuva Koko Huom max V max VA Hz mm mm mm art.nr. mm M4-1 NO sulkeutuva M02 1 Ø4x25 M4-1-PUR NO sulkeutuva M02 (1) Ø4x25 1 M4-4424S NO sulkeutuva M02 2 Ø4x26 MM5-M1 NO sulkeutuva M02 3 M5x25 M6-N141-K355-5M NO sulkeutuva M02 4 Ø6x28 M6-Q2225-B321-B NO sulkeutuva M01 4 Ø6x28 M6-Q2225-B321-C M8-B130 NO sulkeutuva 50(250) M01 5 Ø8x50 M8-B140 NO sulkeutuva M01 5 Ø8x50 MM8-M1 NO sulkeutuva M01 6 M8x35 MM8-M160 NO sulkeutuva M01 6 M8x35 M12-S121 NO / NC M01 7 Ø12x80 M12-S0 NO sulkeutuva M01 7 Ø12x80 MM12-S1 NO sulkeutuva M01 8 M12x60 MM12-S130 NO sulkeutuva 50(250) M01 8 M12x60 3 MM12-S2-K360 NO sulkeutuva 50(250) M01 (8) M12x60 2,3 MM12-S2-K501 NO / NC 50(250) M01 (8) M12x60 1,3 MM12-S300-K500 NO sulkeutuva M01 (8) M12x60 1,3 1) Pur kaapeli 2m 2) Silikoni kaapeli 2m 3) max 50V, jännitteelle V edellytetään hyvää liitäntää suojamaadoitetussa koneessa Kytkeytymisarvot ovat vain ohjeellisia, arvioi % hajonta. Annettu taajuus on ehdoton max arvo, huomioitava teoreettisena arvioitaessa kestoikää. 315

6 MAGNEETTIKYTKIN Pg Pg9 Ø 55 PVC kaapeli 2 m Ø11,8 75 MPG9-A13 Magnetic PVC kaapeli 2 m MPG7-B130 MPG9-A130 (PA) 3 PVC kaapeli 2 m PVC kaapeli 2 m MO-Q1600-B21 MP-Q2825-B , MA3 L=40 MA2 L=50 MA1 L=80 2xØ4 30 MA1-P121, MA2-P300, MA3-P xØ3, ,2 PVC kaapeli 2 m 3, MZ1-Q2225-R MZ2-Q2225-R 316

7 MAGNEETTIKYTKIN Koko Pg7 - xx80 Tuotenumero Kytkentä tila Jännite Teho Taajuus F S Cl/2 Magneeti Kuva Koko Huom max V max VA Hz mm mm mm art.nr. mm MPG7-B130 NO sulkeutuva M02 1 Pg7x55 MPG9-A130 NO sulkeutuva 50(250) M02 2 Pg9x75 MPG9-A170-K360 Bistabil 50(250) 80 - N26 N25 7 M01 (2) Pg9x75 1 MPG9-A0 NO sulkeutuva 50(250) M01 2 Pg9x75 MPG9-A2 NO / NC 50(250) M01 2 Pg9x75 MPG9-A300 NO sulkeutuva 50(250) M01 2 Pg9x75 MA1-P121 NO / NC 50(250) M01 3 xx80 MA1-P3 NO sulkeutuva 50(250) M01 3 xx80 MA2-P300 NO sulkeutuva 50(250) M01 3 xx50 MA3-P130 NO sulkeutuva 50(250) M01 3 xx40 MO-Q1600-B21 NO / NC 50(250) M0 4 x13x65 MP-Q2825-B311 NO sulkeutuva 50(250) MP 5 11x12x47 MZ1-Q2225-B311-R NO sulkeutuva MZ1 (6) 9xx30 2 MZ1-Q2225R NO sulkeutuva MZ1 6 9xx30 MZ2-Q2225-B311-L NO sulkeutuva MZ2 (7) 7x15x 3 MZ2-Q2225-B311-R NO sulkeutuva MZ2 (7) 7x15x 2 MZ2-Q2225-R NO sulkeutuva MZ2 7 7x15x 1) Silikoni kaapeli 2m. 2) PVC johdin 0,4m. 3) PVC johdin 0,4m. Kytkeytymisarvot ovat ainoastaan ohjeellisia, arvioi % hajonta. Annettu taajuus on ehdoton max arvo, huomioitava teoreettisena arvioitaessa kestoikää. 317

8 Tilauskaavio MAGNEETTIKYTKIN Magneetti:suorakaiteen muotoinen Tilauskaavio M M12 - S 2 - K501 Sarja Magneettikytkin M Koko Ø4 4 M5x0,5 M5 Ø6 6 Ø8 8 M8x1 M8 Ø12 12 M12x1 M12 M18x1 M18 Pg7 PG7 Pg9 PG9 xx40 A3 xx50 A2 xx80 A1 Kaapeli vakio kyseisessä anturissa K360 Silikon kaapeli 2x0,75mm 2 K500 Pur kaapeli 2x0,5mm 2 K501 Pur kaapeli 3x0,5mm 2 1, , 2, osv A B C M N P S T Q Rele(herkkyys) Kotelon materiaali Polyamid PVC PBTP Messinki Noryl Polyamid Ruostumaton teräs PVDF Polystyren HUOM tilauskaavio on ainoastaan ohjeellinen kaikki yhdistelmät eivät ole mahdollisia. Tilausavain ei päde kaikille kytkimille. 4, M50 MO , , xØ3,2 3, MP MZ1 MZ2 318

9 Magneetit MAGNEETTIKYTKIN Magneetti : sylinterimäinen 8 Ø9 Ø7 s Ø Ø4 Ø15 Ø3 M01 M Ø7 Ø15 M03 Ø3 Ø12 M04 15 Ø Mx Ø Mx Ø Ø5 Ø Ø14 Ø3 M25001 MN14x8 MAG3-11 M5 Ø5 319

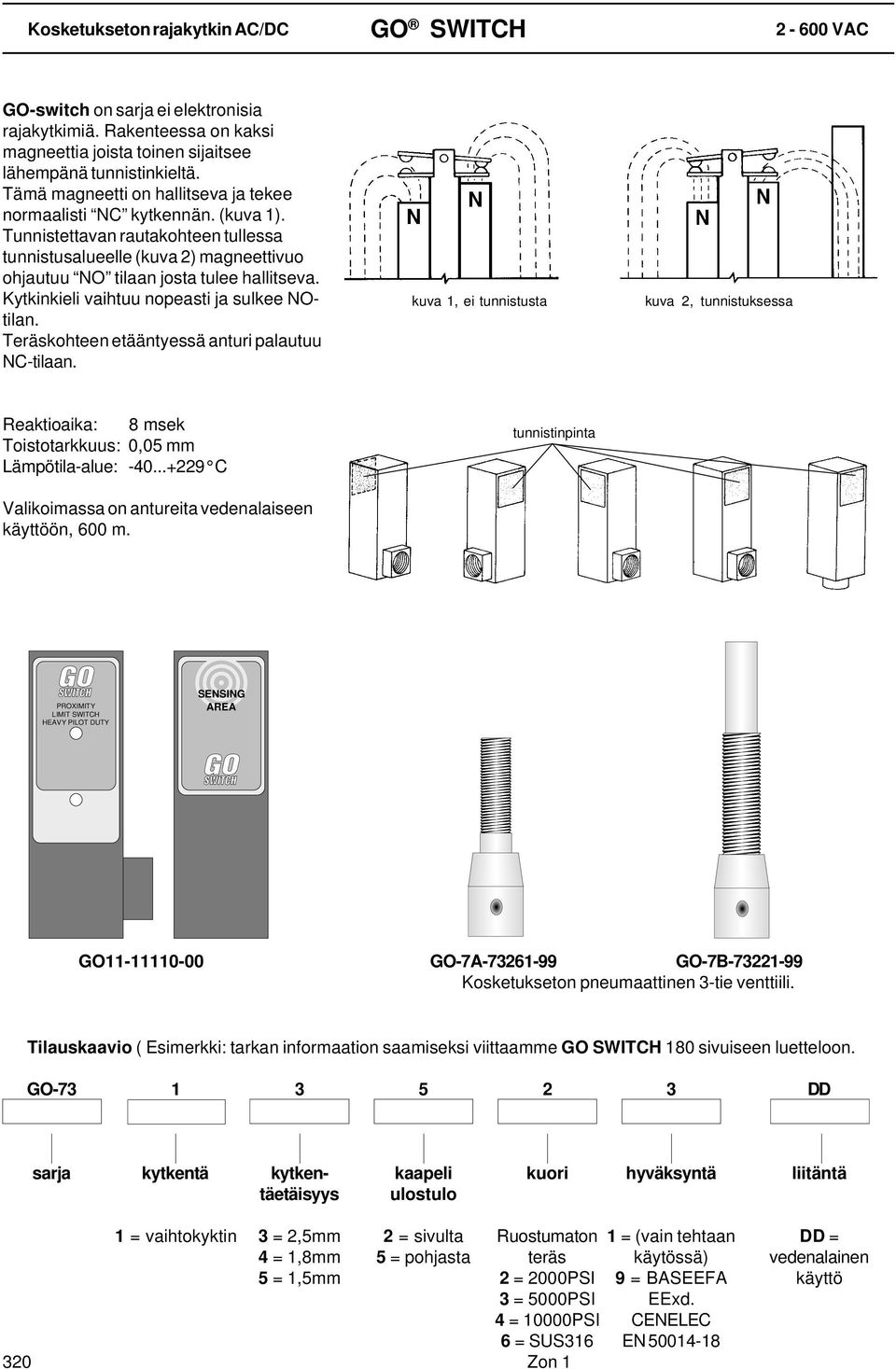

10 Kosketukseton rajakytkin AC/DC GO SWITCH VAC GO-switch on sarja ei elektronisia rajakytkimiä. Rakenteessa on kaksi magneettia joista toinen sijaitsee lähempänä tunnistinkieltä. Tämä magneetti on hallitseva ja tekee normaalisti NC kytkennän. (kuva 1). Tunnistettavan rautakohteen tullessa tunnistusalueelle (kuva 2) magneettivuo ohjautuu NO tilaan josta tulee hallitseva. Kytkinkieli vaihtuu nopeasti ja sulkee NOtilan. Teräskohteen etääntyessä anturi palautuu NC-tilaan. kuva 1, ei tunnistusta kuva 2, tunnistuksessa Reaktioaika: 8 msek Toistotarkkuus: 0,05 mm Lämpötila-alue: C Valikoimassa on antureita vedenalaiseen käyttöön, 600 m. tunnistinpinta PROXIMITY HEAVY PILOT DUTY SENSING AREA GO GO-7A GO-7B Kosketukseton pneumaattinen 3-tie venttiili. Tilauskaavio ( Esimerkki: tarkan informaation saamiseksi viittaamme GO SWITCH 180 sivuiseen luetteloon. GO DD sarja kytkentä kytken- kaapeli kuori hyväksyntä liitäntä täetäisyys ulostulo 3 1 = vaihtokyktin 3 = 2,5mm 2 = sivulta Ruostumaton 1 = (vain tehtaan DD = 4 = 1,8mm 5 = pohjasta teräs käytössä) vedenalainen 5 = 1,5mm 2 = 00PSI 9 = BASEEFA käyttö 3 = 5000PSI EExd. 4 = 000PSI CENELEC 6 = SUS316 EN Zon 1

11 Kosketusvapaa GO SWITCH ei elektroniikkaa Koko mm Tuotenumero Max paine Lämpötila Toiminta tapa Kotelon mat. Liitäntä Koko Kytken - Huom PSI C UNF x mm täetäisyys mm GO vaihtokytkin messinki kierreliitäntä 38x38x116 GO vaihtokytkin messinki kierreliitäntä 38x38x GO M 229 vaihtokytkin ruostumaton PTFE johdin 38x38x GO F4 229 vaihtokytkin ruostumaton PTFE johdin 38x38x GO F4 5 vaihtokytkin ruostumaton PTFE johdin 38x38x GO B vaihtokytkin ruostumaton PVC johdin 25x25x GO B vaihtokytkin ruostumaton PVC johdin 5/8"x GO A vaihtokytkin ruostumaton PVC johdin 5/8"x GO C vaihtokytkin ruostumaton PVC johdin 5/8"x GO A vaihtokytkin ruostumaton PVC johdin 5/8"x GO A vaihtokytkin ruostumaton PVC johdin 5/8"x1 3 2,5 GO C vaihtokytkin ruostumaton PVC johdin 5/8"x GO C vaihtokytkin ruostumaton PVC johdin 5/8"x GO ED vaihtokytkin ruostumaton liitin 3/4"x GO FYY 229 vaihtokytkin ruostumaton special 38x38x GO-7A tie 304/Al 3x1/8" 5/8"x ) m johdin. 2) 3,6m johdin. 3) 1,8m johdin. 4) 0,45m johdin 5) CSA hyväksyntä 1 div 1 A - D. 6) 700 bar, vedenalaiseen asennukseen 7) korkeaan lämpötilaan, YY=special esim. lasikuitu 8) kosketukseton 3-tie venttiili (60 PSI) 321

12 mallivaihtoehtoja GO SWITCH kosketukseton sarja sarja sarja 31,32,33,35 Tuote profiili mm PROXIMITY HEAVY PILOT DUTY SENSING AREA SENSING AREA PROXIMITY HEAVY PILOT DUTY PROXIMITY SPDT PROXIMITY SPDT serie serie 31 PROXIMITY SPDT PROXIMITY SPDT serie 32 serie 35 0 Mitat (tuuma) Kosketin vaihtoehtoja 1 1/2" Sq.x4 9/16" 1 1/2" Sq.x3 13/16" 1" Sq.x 2 1/4" 1" Sq.x 3 1/4" 1" Sq.x 4 1/4" 3/4" Sq.x 2 1/2" SPDT (Form C) SPDT (Form C) SPDT (Form C) DMDB (Form Z) DMDB (Form Z) Bistabiili tilattaessa Bistabiili tilattaessa Kytkentäetäisyys (teräs 37) Kytkentäetäisyys (magneetti) Tunnistuspinta (sijainti) Kaapeliulostulo Kuori materiaali Käytössä olevat hyväksynnät Kuormitus (AC) max (DC sekä kipinävuoto, ks. pääluettelo) 1/4" 6mm 1/4" 6mm 1/4" 6mm 3/8" mm 3/8" mm 1/" 3mm 9/16" 14mm 13/16" 21mm 11/16" 17mm 7/8" 22mm 3 11/16" 94mm 3 7/16" 87mm 4 3/8" 111mm sivusta sivusta edestä valinnainen valinnainen vain pohjasta, sivu tai pohja sivu tai pohja asennusreiällä Ruostumaton teräs, Ruostumaton teräs, Ruostumaton teräs, Messinki Messinki Kupari UL, CSA, FM, UL, CSA, FM, UL, CSA, FM MSHA, SAA MSHA, SAA SAA 1250 Watt 1250 Watt 7 Watt A A 6 A 322

13 ei elektroniikkaa GO SWITCH mallivaihtoehtoja sarja 71,72 sarja 73,74 sarja 75,76 Tuote profiili mm Mitat (tuuma) 3/8" dia.x4 5/16" 5/8" dia.x3 5/8" 5/8" dia.x4 5/16" 3/8" dia.x3 3/8" 5/8" dia.x2 3/4" 5/8" dia.x3 3/16" Kosketin vaihtoehtoja SPDT (Form C) SPDT (Form C) SPDT (Form C) Kytkentäetäisyys (teräs 37) Kytkentäetäisyys (magneetti) Tunnistuspinta (sijainti) Kaapeliulostulo Kuori materiaali.040" 1mm.060" 1.5mm.060" 1.5mm.072" 1.8mm.072" 1.8mm.0" 2.5mm.0" 2.5mm.094" 2mm till.250" 6mm till.250" 6mm till.250" 6mm.440" 11mm.440" 11mm edestä edestä edestä valinnainen valinnainen valinnainen sivu tai pohja sivu tai pohja sivu tai pohja Ruostumaton teräs Ruostumaton teräs Ruostumaton teräs Käytössä olevat hyväksynnät Kuormitus (AC) max (DC sekä kipinävuoto, ks. pääluettelo) UL, CSA, SAA UL, CSA, UL, CSA, BASEEFA, SAA BASEEFA,SAA 480 Watt 480 Watt 480 Watt 4 A 4 A 4 A 323

14 mallivaihtoehtoja GO SWITCH kosketukseton sarja 7C, sarja 77 sarja 7A sarja 7B 7D,7E,7F Tuote profiili mm Mitat (tuuma) Kosketin vaihtoehtoja 3/4" dia.x5 3/4" 5/8" dia.x3 15/16" 3/4" dia.x 6".525" dia.x1.025".525" dia.x1.250".525" dia.x2.062".525" dia.x5" max. SPDT (Form C) 3 - tie 3 - tie SPDT (Form C) pneumaattinen pneumaattinen ventiili ventiili SPST NO (Form A) SPST NC (Form B) Kytkentäetäisyys (teräs 37) Kytkentäetäisyys (magneetti) Tunnistuspinta (sijainti) Kaapeliulostulo Kuori materiaali.060" 1.5mm.062" 1.6mm.062" 1.6mm.060" 1.5mm.072" 1.8mm.0" 2.5mm.250" 6mm.250" 6mm.250" 6mm.250" 6mm.440" 11mm.440" 11mm.440" 11mm.440" 11mm edestä edestä edestä edestä pohja 3 lähtöä 3 lähtöä valinnainen, sivusta sivusta 360 pyöriva Ruostumaton teräs Ruostumaton Ruostumaton Ruostumaton teräs Al-kotelo Al-kotelo Käytössä olevat hyväksynnät UL, CSA, BASEEFA, SAA UL, CSA Kuormitus (AC) max (DC sekä kipinävuoto, ks. pääluettelo) 480 Watt 60 psi 60 psi 60 Watt 4 A ilma ilma 0.5 A 324

15 ei elektroniikkaa GO SWITCH mallivaihtoehtoja sarja 7G, 7H sarja 7I sarja 80 Tuote profiili mm PROXIMITY PROXIMITY Mitat (tuuma) 5/8" dia.x4" 1" dia.x5 5/8" 1 1/2" Sq.x4 3/8" 5/8" dia.x3 1/4" Kosketin vaihtoehtoja SPDT (Form C) SPDT (Form C) DPDT (2 Form C) DPDT (2 Form C) DPDT(2 Form C) Kytkentäetäisyys (teräs 37).090" 2.28mm.090" 2.28mm 5/16" 7.74mm Kytkentäetäisyys (magneetti) Tunnistuspinta (sijainti) Kaapeliulostulo Kuori materiaali Käytössä olevat hyväksynnät Kuormitus (AC) max (DC sekä kipinävuoto, ks. pääluettelo).250" 6mm.250" 6mm 3/4" 19mm.440" 11mm.440" 11mm 3 1/2" 89mm edestä edestä edestä pohja pohja valinnainen sivu tai pohja Ruostumaton teräs Ruostumaton teräs Ruostumaton teräs, Messinki UL, CSA, SAA, UL, CSA, SAA, UL, CSA, SAA BASEEFA BASEEFA 360 Watt 360 Watt 10 Watt 3 A 3 A A 325

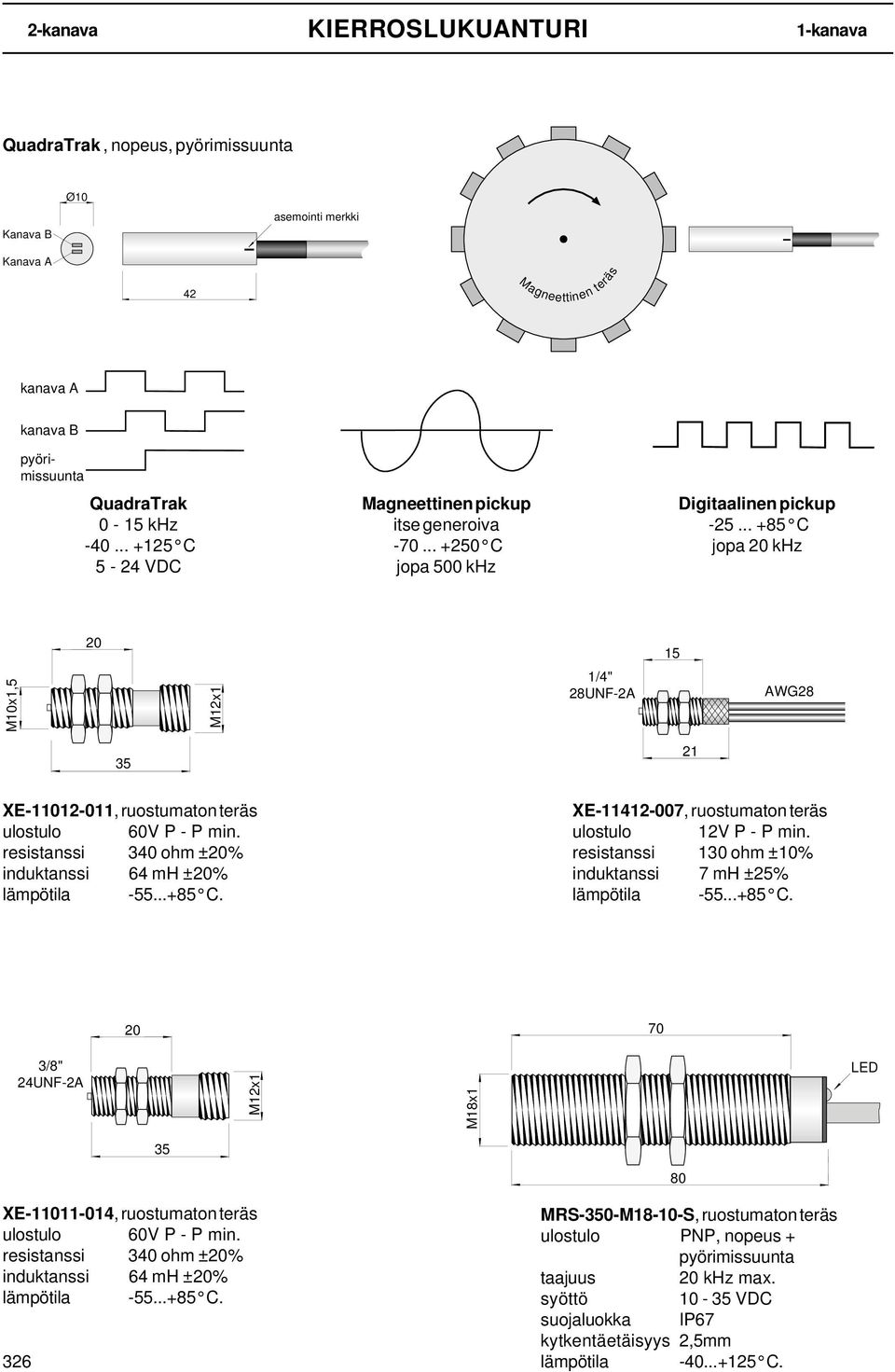

16 2-kanava KIERROSLUKUANTURI 1-kanava QuadraTrak, nopeus, pyörimissuunta Kanava B Ø asemointi merkki Kanava A 42 Magneettinen teräs kanava A kanava B pyörimissuunta QuadraTrak 0-15 khz C 5-24 VDC Magneettinen pickup itse generoiva C jopa 500 khz Digitaalinen pickup C jopa khz 15 Mx1,5 35 M12x1 1/4" 28UNF-2A,,AWG28 21 XE , ruostumaton teräs ulostulo 60V P - P min. resistanssi 340 ohm ±% induktanssi 64 mh ±% lämpötila C. XE , ruostumaton teräs ulostulo 12V P - P min. resistanssi 130 ohm ±% induktanssi 7 mh ±25% lämpötila C. 70 3/8" 24UNF-2A M12x1 M18x1 LED XE , ruostumaton teräs ulostulo 60V P - P min. resistanssi 340 ohm ±% induktanssi 64 mh ±% lämpötila C. 326 MRS-350-M18--S, ruostumaton teräs ulostulo PNP, nopeus + pyörimissuunta taajuus khz max. syöttö - 35 VDC suojaluokka IP67 kytkentäetäisyys 2,5mm lämpötila C.

17 KIERROSLUKUANTURI muistio Optimaalisen taajuuden määrittely A > D B > C C > 3D E = niin lähelle kuin mahdollista F > D max etäisyys E mm min etäisyys E mm max taajuus Hz min taajuus Hz laskennan aloitus 0 rpm kyllä ei max lämpötila min lämpötila käyttöjännite (DC) itse generoiva kyllä ei hammaspyörän halkaisija teräs magneettinen kyllä ei ympäristö / öljy, ilma? sovellus arviotu vuosikäyttö 327
