1 TUoTElUETTElo lämpöpumput ja jäähdytyslaitteet

2 Kotitaloudet ja toimitilat 0 10 kw 12 Yhden yksikön invertteri 14 Usean yksikön invertteri 26 Kotitalouslämmitys 48 Toimitilat 5 30 kw* 56 SUPER Digitaalinen Invertteri 62 Digitaalinen Inverter 64 Sisäyksiköt 68 Business 92 VRF ulkoyksiköt 94 VRF sisäyksiköt 106 Sisällysluettelo Ilmankäsittelyratkaisut 138 Säätimet 148 Lisävarusteet 172 * Soveltuvat ympärivuotiseen lämmitykseen ja jäähdytykseen. (ATK -tilat yms.) TOSHIBA 3

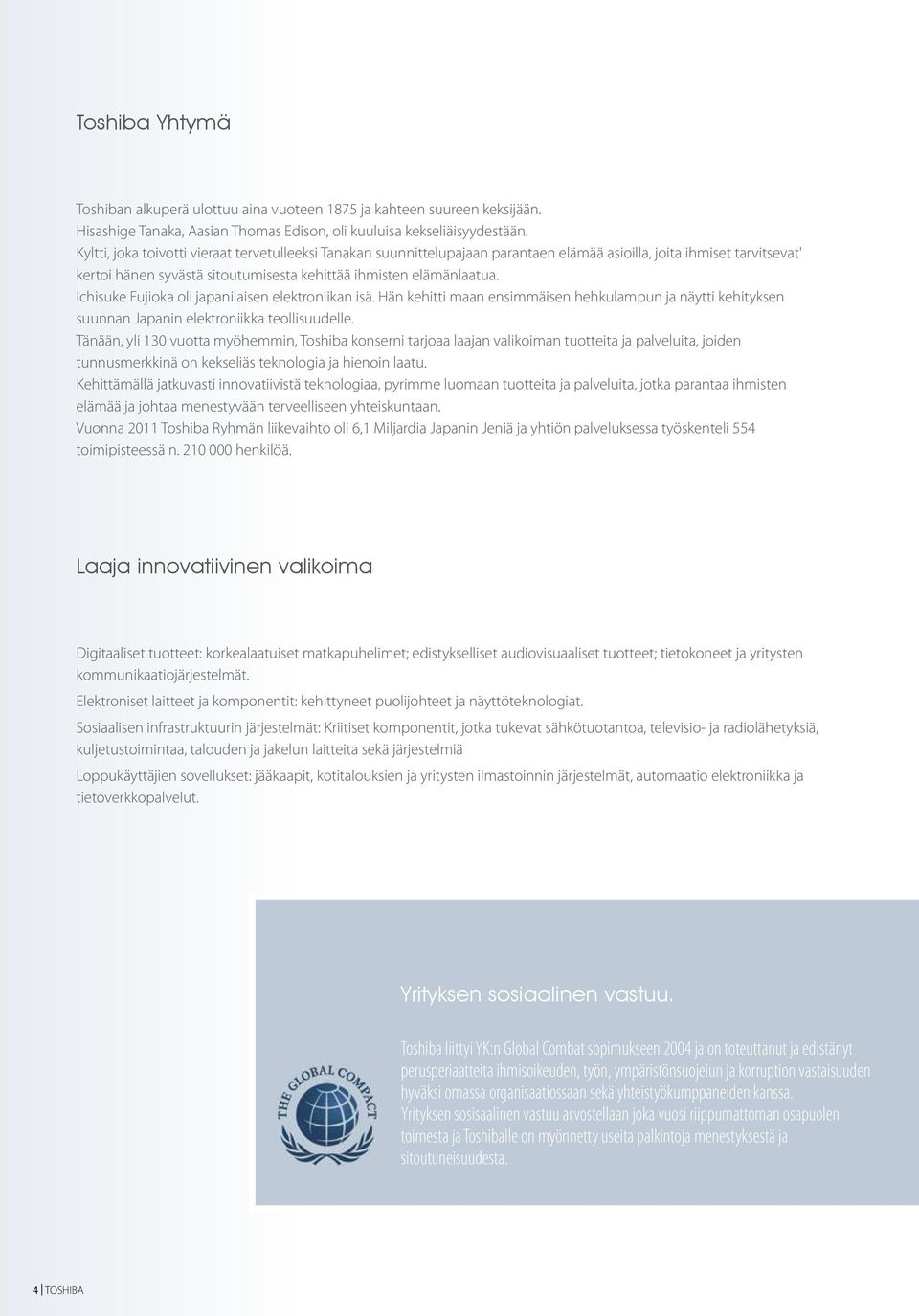

3 Toshiba Yhtymä Toshiban alkuperä ulottuu aina vuoteen 1875 ja kahteen suureen keksijään. Hisashige Tanaka, Aasian Thomas Edison, oli kuuluisa kekseliäisyydestään. Kyltti, joka toivotti vieraat tervetulleeksi Tanakan suunnittelupajaan parantaen elämää asioilla, joita ihmiset tarvitsevat' kertoi hänen syvästä sitoutumisesta kehittää ihmisten elämänlaatua. Ichisuke Fujioka oli japanilaisen elektroniikan isä. Hän kehitti maan ensimmäisen hehkulampun ja näytti kehityksen suunnan Japanin elektroniikka teollisuudelle. Tänään, yli 130 vuotta myöhemmin, Toshiba konserni tarjoaa laajan valikoiman tuotteita ja palveluita, joiden tunnusmerkkinä on kekseliäs teknologia ja hienoin laatu. Kehittämällä jatkuvasti innovatiivistä teknologiaa, pyrimme luomaan tuotteita ja palveluita, jotka parantaa ihmisten elämää ja johtaa menestyvään terveelliseen yhteiskuntaan. Vuonna 2011 Toshiba Ryhmän liikevaihto oli 6,1 Miljardia Japanin Jeniä ja yhtiön palveluksessa työskenteli 554 toimipisteessä n henkilöä. Laaja innovatiivinen valikoima Digitaaliset tuotteet: korkealaatuiset matkapuhelimet; edistykselliset audiovisuaaliset tuotteet; tietokoneet ja yritysten kommunikaatiojärjestelmät. Elektroniset laitteet ja komponentit: kehittyneet puolijohteet ja näyttöteknologiat. Sosiaalisen infrastruktuurin järjestelmät: Kriitiset komponentit, jotka tukevat sähkötuotantoa, televisio- ja radiolähetyksiä, kuljetustoimintaa, talouden ja jakelun laitteita sekä järjestelmiä Loppukäyttäjien sovellukset: jääkaapit, kotitalouksien ja yritysten ilmastoinnin järjestelmät, automaatio elektroniikka ja tietoverkkopalvelut. Yrityksen sosiaalinen vastuu. Toshiba liittyi YK:n Global Combat sopimukseen 2004 ja on toteuttanut ja edistänyt perusperiaatteita ihmisoikeuden, työn, ympäristönsuojelun ja korruption vastaisuuden hyväksi omassa organisaatiossaan sekä yhteistyökumppaneiden kanssa. Yrityksen sosisaalinen vastuu arvostellaan joka vuosi riippumattoman osapuolen toimesta ja Toshiballe on myönnetty useita palkintoja menestyksestä ja sitoutuneisuudesta. 4 TOSHIBA

4 Näyttää tien tulevaisuuteen. Toshiba konserni keskittyy kehittämään innovatiivisia tuotteita, jotka on kehitetty vastaamaan yhteiskunnan kehittyviä tarpeita ja vastaamaan nopeasti yritysmaailman jatkuvasti muuttuviin tarpeisiin. Innovatiivisuus on avainasemassa kaikissa Toshiban prosesseissa: teknologia, tutkimus, tuotanto, hankinta, markkinointi ja myynti. Nämä yrityksen prosessit luovat asiakkaille odotusarvoja ja tarjoavat tuotteita ja palveluita täyttämään heidän tarpeensa. Ympäristö perustainen johtaminen Toshiba konserni onnistui toiminnoissaan kuin mallikansalainen. Tulevaisuuden maailma mielessämme. Määräystenmukaisia lakeja ja pykäliä noudattaen, Toshiba konserni on luonut ympäristöön liittyvän vision Visio maailmasta jossa 'ihmiset nauttivat korkeampaa elämänlaatua harmoniassa luonnon kanssa' vuoteen 2050 mennessä. Tämän vision mukaisesti Toshiba konsernin missio on vähentää ympäristöön liittyviä vaikutuksia ja luoda uusia arvoja edistämällä ekologisten tuotteiden kehitystä ja niiden suunnittelua sekä arvioida laitteiden ympäristöön vaikuttavia tekijöitä ja tiedottaa niiden ympäristöystävällisestä suorituskyvystä. TOSHIBA 5

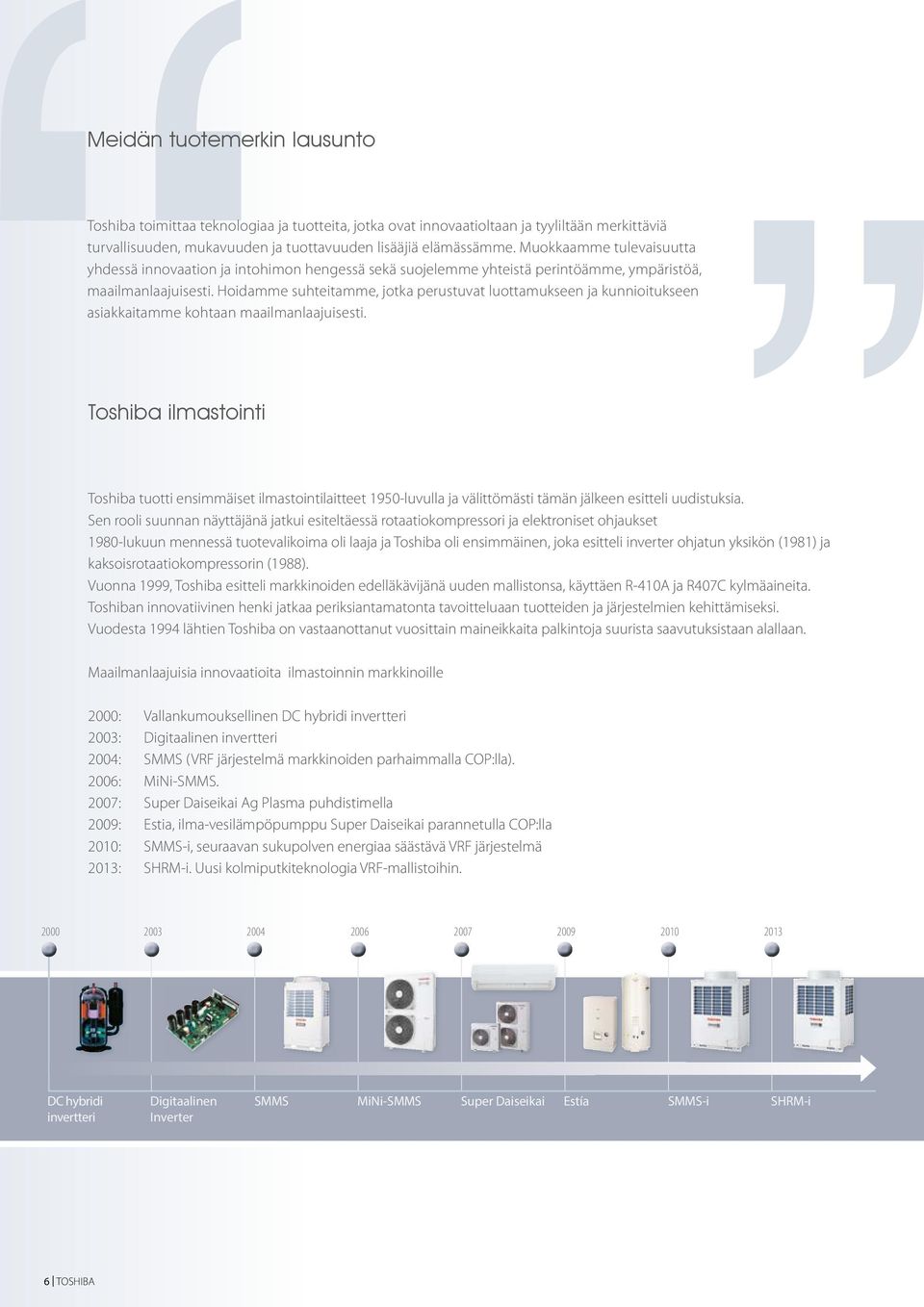

5 Meidän tuotemerkin lausunto Toshiba toimittaa teknologiaa ja tuotteita, jotka ovat innovaatioltaan ja tyyliltään merkittäviä turvallisuuden, mukavuuden ja tuottavuuden lisääjiä elämässämme. Muokkaamme tulevaisuutta yhdessä innovaation ja intohimon hengessä sekä suojelemme yhteistä perintöämme, ympäristöä, maailmanlaajuisesti. Hoidamme suhteitamme, jotka perustuvat luottamukseen ja kunnioitukseen asiakkaitamme kohtaan maailmanlaajuisesti. Toshiba ilmastointi Toshiba tuotti ensimmäiset ilmastointilaitteet 1950-luvulla ja välittömästi tämän jälkeen esitteli uudistuksia. Sen rooli suunnan näyttäjänä jatkui esiteltäessä rotaatiokompressori ja elektroniset ohjaukset 1980-lukuun mennessä tuotevalikoima oli laaja ja Toshiba oli ensimmäinen, joka esitteli inverter ohjatun yksikön (1981) ja kaksoisrotaatiokompressorin (1988). Vuonna 1999, Toshiba esitteli markkinoiden edelläkävijänä uuden mallistonsa, käyttäen R-410A ja R407C kylmäaineita. Toshiban innovatiivinen henki jatkaa periksiantamatonta tavoitteluaan tuotteiden ja järjestelmien kehittämiseksi. Vuodesta 1994 lähtien Toshiba on vastaanottanut vuosittain maineikkaita palkintoja suurista saavutuksistaan alallaan. Maailmanlaajuisia innovaatioita ilmastoinnin markkinoille 2000: Vallankumouksellinen DC hybridi invertteri 2003: Digitaalinen invertteri 2004: SMMS (VRF järjestelmä markkinoiden parhaimmalla COP:lla). 2006: MiNi-SMMS. 2007: Super Daiseikai Ag Plasma puhdistimella 2009: Estia, ilma-vesilämpöpumppu Super Daiseikai parannetulla COP:lla 2010: SMMS-i, seuraavan sukupolven energiaa säästävä VRF järjestelmä 2013: SHRM-i. Uusi kolmiputkiteknologia VRF-mallistoihin DC hybridi invertteri Digitaalinen Inverter SMMS MiNi-SMMS Super Daiseikai Estía SMMS-i SHRM-i 6 TOSHIBA

6 Eko evoluutiota edistäen Toshiba Carrier konsernin tavoitteena on tuottaa ekologisesti kestäviä ratkaisuja ja toimia edellekävijänä alan "eko Evoluutiossa". Meidän jokaisen ajatuksissa on tarve auttaa suojelemaan ympäristöämme suhteellisen uutena tulokkaana maailman evoluutiossa, on kiistaton tosiasia, että ihmisellä on suurempi vaikutus ekosysteemiimme kuin millään muulla lajilla. Teollinen vallankumous toi mukanaan lukemattomia innovaatioita, jotka nostivat elinmukavuutta ja varallisuutta maailmanlaajuisesti. Yksi näistä keksinnöistä oli Willis Carrierin kehittämä maailman ensimmäinen ilmastointilaite yli sata vuotta sitten Toinen oli auto, joka toi ihmisille laajemman liikkuvuuden. Mutta edistyksillä oli hinta: hiilidioksiidin määrä ja keskilämpötilat ovat nousseet hälyttäviin lukemiin maailmanlaajuisesti ja ilmanlaatu huononee edelleen kaupungeissamme. Tosiba ilmastoinnissa me uskomme pystyvämme muutokseen. Olemme visiomme mukaisesti sitoutuneet maailmanlaajuiseen tutkimukseen ja kehitystyöhön energiatehokkaan ja puhtaamman teknologian puolesta. Emme kehitä vain merkittävästi energiatehokkaampia tuotteita vaan autamme myös parantamaan ilmanlaatua laitteidemme loistavilla suodatusominaisuuksilla. Kekseliäät ideat, jotka kuluttavat vähemmän maailman luonnonvaroja kuitenkaan mukavuudesta tinkimättä. Kutsumme tätä visiota 'Ekoevoluution kehittämiseksi'. TOSHIBA 7

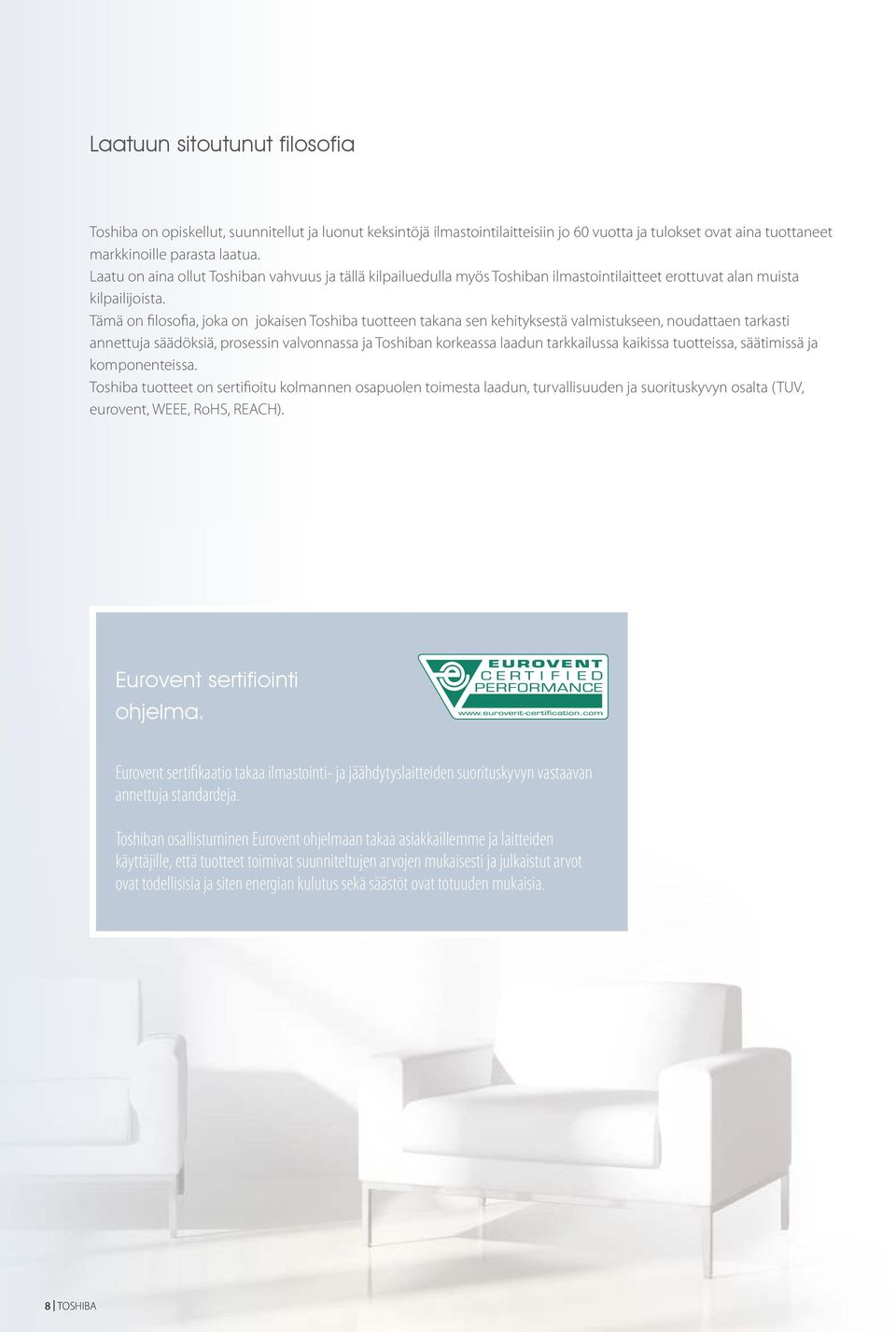

7 Laatuun sitoutunut filosofia Toshiba on opiskellut, suunnitellut ja luonut keksintöjä ilmastointilaitteisiin jo 60 vuotta ja tulokset ovat aina tuottaneet markkinoille parasta laatua. Laatu on aina ollut Toshiban vahvuus ja tällä kilpailuedulla myös Toshiban ilmastointilaitteet erottuvat alan muista kilpailijoista. Tämä on filosofia, joka on jokaisen Toshiba tuotteen takana sen kehityksestä valmistukseen, noudattaen tarkasti annettuja säädöksiä, prosessin valvonnassa ja Toshiban korkeassa laadun tarkkailussa kaikissa tuotteissa, säätimissä ja komponenteissa. Toshiba tuotteet on sertifioitu kolmannen osapuolen toimesta laadun, turvallisuuden ja suorituskyvyn osalta (TUV, eurovent, WEEE, RoHS, REACH). Eurovent sertifiointi ohjelma. Eurovent sertifikaatio takaa ilmastointi- ja jäähdytyslaitteiden suorituskyvyn vastaavan annettuja standardeja. Toshiban osallistuminen Eurovent ohjelmaan takaa asiakkaillemme ja laitteiden käyttäjille, että tuotteet toimivat suunniteltujen arvojen mukaisesti ja julkaistut arvot ovat todellisisia ja siten energian kulutus sekä säästöt ovat totuuden mukaisia. 8 TOSHIBA

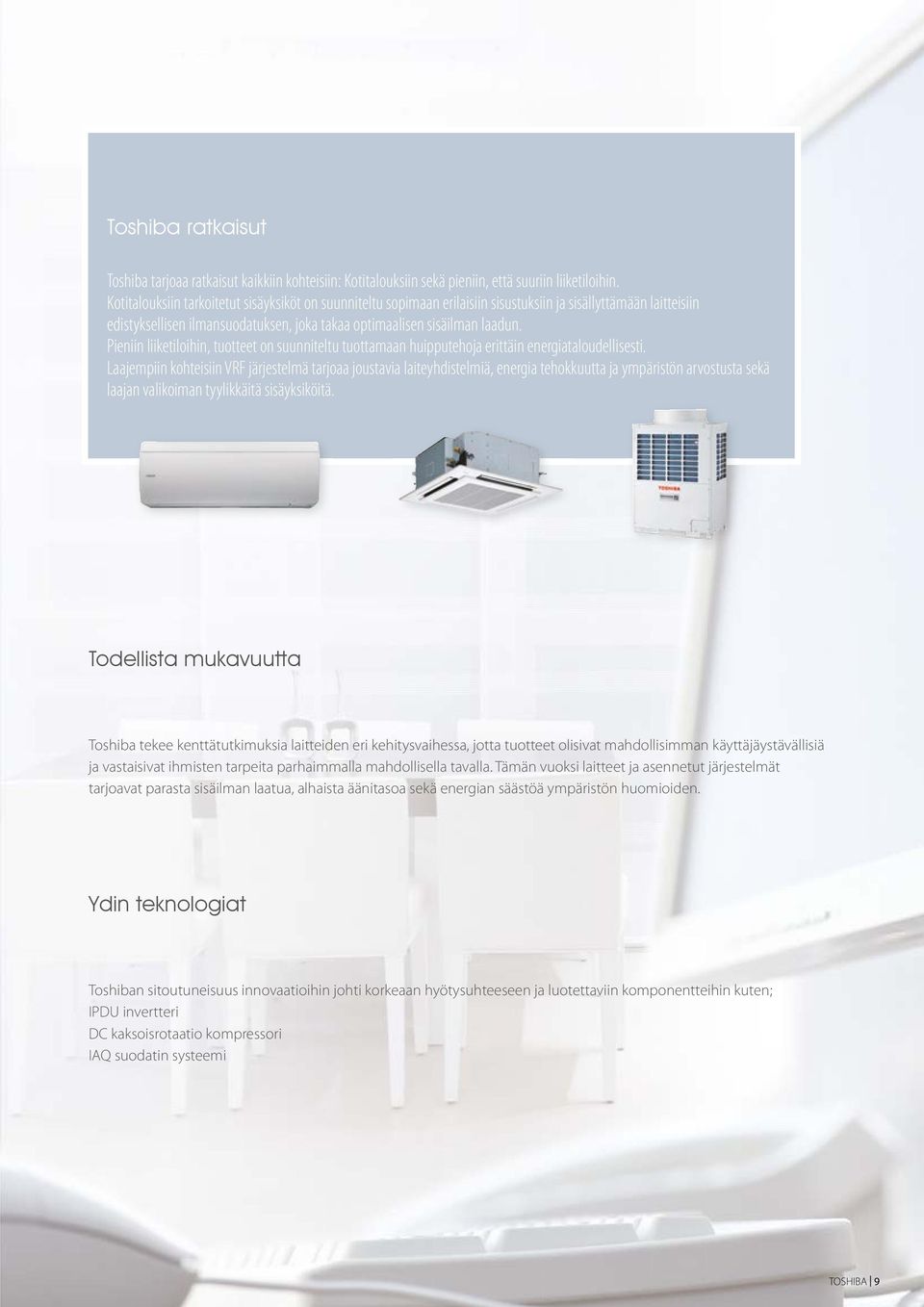

8 Toshiba ratkaisut Toshiba tarjoaa ratkaisut kaikkiin kohteisiin: Kotitalouksiin sekä pieniin, että suuriin liiketiloihin. Kotitalouksiin tarkoitetut sisäyksiköt on suunniteltu sopimaan erilaisiin sisustuksiin ja sisällyttämään laitteisiin edistyksellisen ilmansuodatuksen, joka takaa optimaalisen sisäilman laadun. Pieniin liiketiloihin, tuotteet on suunniteltu tuottamaan huipputehoja erittäin energiataloudellisesti. Laajempiin kohteisiin VRF järjestelmä tarjoaa joustavia laiteyhdistelmiä, energia tehokkuutta ja ympäristön arvostusta sekä laajan valikoiman tyylikkäitä sisäyksiköitä. Todellista mukavuutta Toshiba tekee kenttätutkimuksia laitteiden eri kehitysvaihessa, jotta tuotteet olisivat mahdollisimman käyttäjäystävällisiä ja vastaisivat ihmisten tarpeita parhaimmalla mahdollisella tavalla. Tämän vuoksi laitteet ja asennetut järjestelmät tarjoavat parasta sisäilman laatua, alhaista äänitasoa sekä energian säästöä ympäristön huomioiden. Ydin teknologiat Toshiban sitoutuneisuus innovaatioihin johti korkeaan hyötysuhteeseen ja luotettaviin komponentteihin kuten; IPDU invertteri DC kaksoisrotaatio kompressori IAQ suodatin systeemi TOSHIBA 9

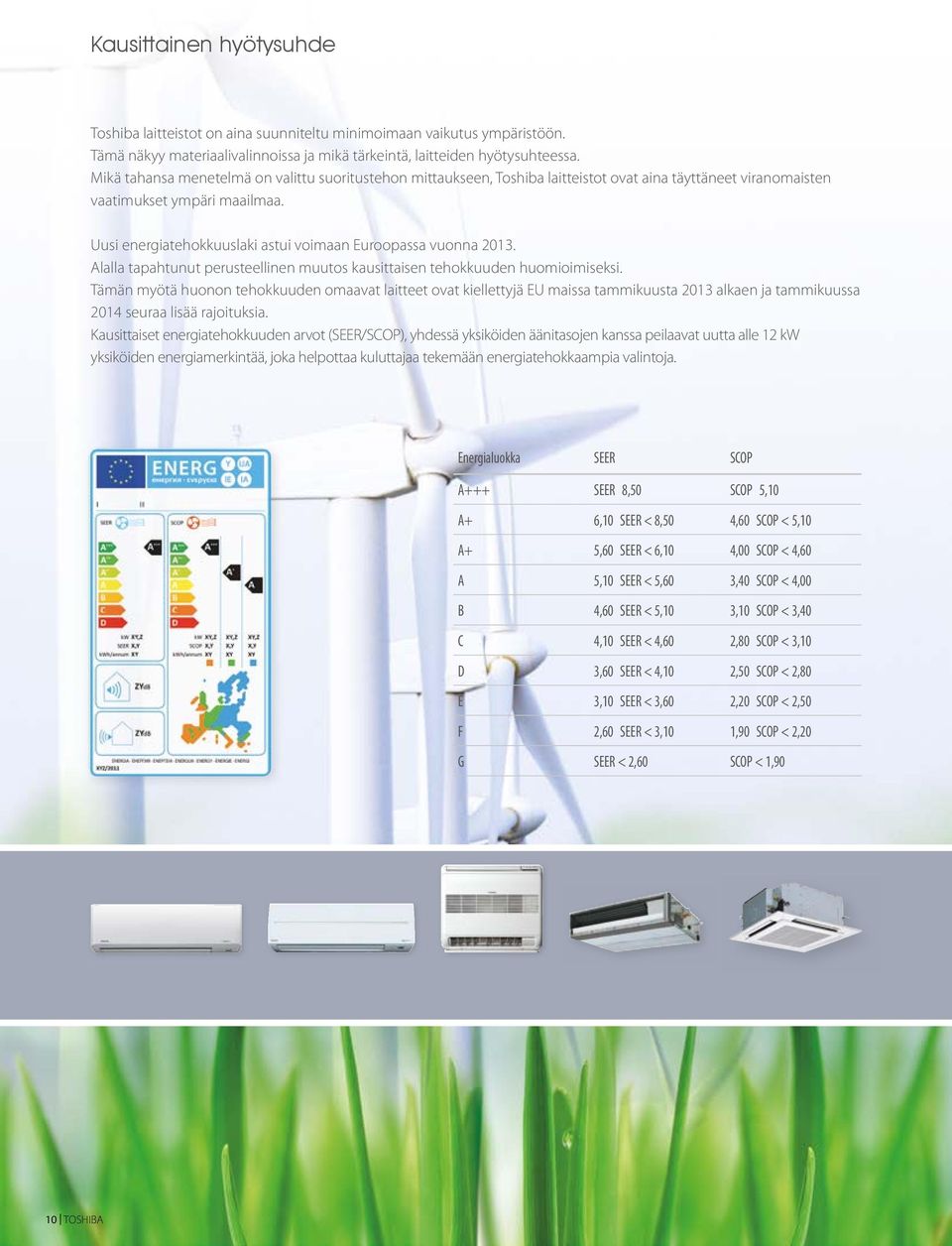

9 Kausittainen hyötysuhde Toshiba laitteistot on aina suunniteltu minimoimaan vaikutus ympäristöön. Tämä näkyy materiaalivalinnoissa ja mikä tärkeintä, laitteiden hyötysuhteessa. Mikä tahansa menetelmä on valittu suoritustehon mittaukseen, Toshiba laitteistot ovat aina täyttäneet viranomaisten vaatimukset ympäri maailmaa. Uusi energiatehokkuuslaki astui voimaan Euroopassa vuonna Alalla tapahtunut perusteellinen muutos kausittaisen tehokkuuden huomioimiseksi. Tämän myötä huonon tehokkuuden omaavat laitteet ovat kiellettyjä EU maissa tammikuusta 2013 alkaen ja tammikuussa 2014 seuraa lisää rajoituksia. Kausittaiset energiatehokkuuden arvot (SEER/SCOP), yhdessä yksiköiden äänitasojen kanssa peilaavat uutta alle 12 kw yksiköiden energiamerkintää, joka helpottaa kuluttajaa tekemään energiatehokkaampia valintoja. Energialuokka SEER SCOP A+++ SEER 8,50 SCOP 5,10 A+ 6,10 SEER < 8,50 4,60 SCOP < 5,10 A+ 5,60 SEER < 6,10 4,00 SCOP < 4,60 A 5,10 SEER < 5,60 3,40 SCOP < 4,00 B 4,60 SEER < 5,10 3,10 SCOP < 3,40 C 4,10 SEER < 4,60 2,80 SCOP < 3,10 D 3,60 SEER < 4,10 2,50 SCOP < 2,80 E 3,10 SEER < 3,60 2,20 SCOP < 2,50 F 2,60 SEER < 3,10 1,90 SCOP < 2,20 G SEER < 2,60 SCOP < 1,90 10 TOSHIBA

10 Suunniteltu tulevaisuutta silmällä pitäen Ilmastointilaitteet on todettu energian kulutukseen liittyviksi tuotteiksi (ERP) koska on niillä vaikutusta energiankulutukseen käyttönsä aikana. Siksi on luotu uudet säännöt ja määritelmät energiatehokkuuden mittaukseen. Nämä tiedot integroidaan uusiin energiatehokkuusmerkintöihin. Toshiban kaikki tuotteet noudattavat uusia lakeja. Toshiba tarjoaa myös kuluttajille avoimen sivuton, josta voi tarkistaa tuotteiden energiatehokkkuutta. ecodesign.toshiba-airconditioning.eu Energia tehokkuus (Lot 10) Puhallinsiivet (Lot 11) Ympäristö Direktiivi S E E R S C O P KaUSiTTainEn TEhoKKUUS Uusi eurooppalainen mitoitus metodi Tehokas osatehon suorituskyky Toshiban Inverter- ja kompressoriteknologia takaa alhaisen sähkönkulutuksen kaikissa malleissamme. Toshiban yksiköt tunnetaan markkinoiden parhaasta suorituskyvystä osatehoilla (suurin osa vuodesta). TOSHIBA 11

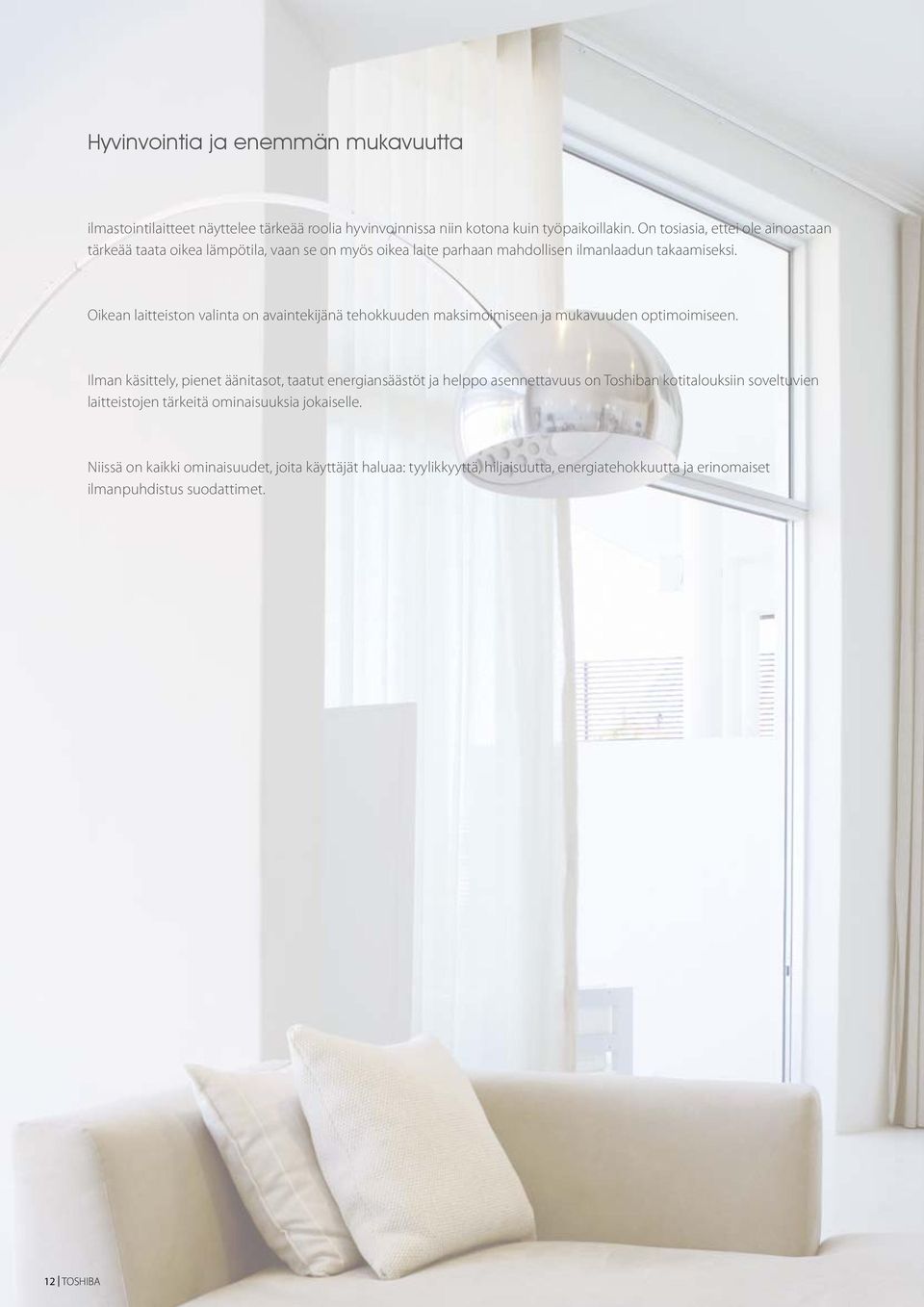

11 Hyvinvointia ja enemmän mukavuutta ilmastointilaitteet näyttelee tärkeää roolia hyvinvoinnissa niin kotona kuin työpaikoillakin. On tosiasia, ettei ole ainoastaan tärkeää taata oikea lämpötila, vaan se on myös oikea laite parhaan mahdollisen ilmanlaadun takaamiseksi. Oikean laitteiston valinta on avaintekijänä tehokkuuden maksimoimiseen ja mukavuuden optimoimiseen. Ilman käsittely, pienet äänitasot, taatut energiansäästöt ja helppo asennettavuus on Toshiban kotitalouksiin soveltuvien laitteistojen tärkeitä ominaisuuksia jokaiselle. Niissä on kaikki ominaisuudet, joita käyttäjät haluaa: tyylikkyyttä, hiljaisuutta, energiatehokkuutta ja erinomaiset ilmanpuhdistus suodattimet. 12 TOSHIBA

12 Kotitaloudet ja toimitilat KoTiTaloUS laitteet Ylivoimaisesti paras invertteri teknologia, äärimmäinen mukavuus. TOSHIBA 13

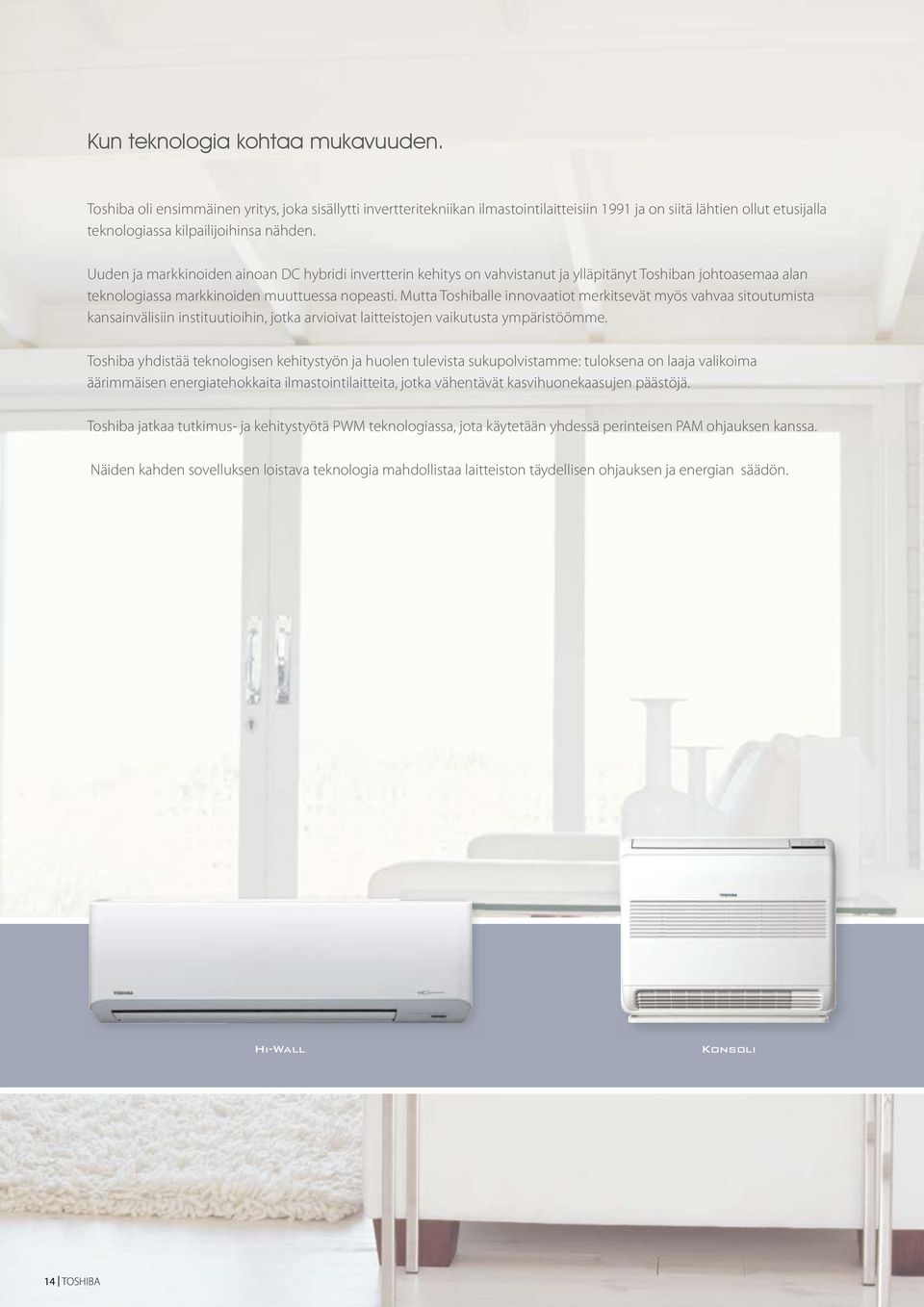

13 Kun teknologia kohtaa mukavuuden. Toshiba oli ensimmäinen yritys, joka sisällytti invertteritekniikan ilmastointilaitteisiin 1991 ja on siitä lähtien ollut etusijalla teknologiassa kilpailijoihinsa nähden. Uuden ja markkinoiden ainoan DC hybridi invertterin kehitys on vahvistanut ja ylläpitänyt Toshiban johtoasemaa alan teknologiassa markkinoiden muuttuessa nopeasti. Mutta Toshiballe innovaatiot merkitsevät myös vahvaa sitoutumista kansainvälisiin instituutioihin, jotka arvioivat laitteistojen vaikutusta ympäristöömme. Toshiba yhdistää teknologisen kehitystyön ja huolen tulevista sukupolvistamme: tuloksena on laaja valikoima äärimmäisen energiatehokkaita ilmastointilaitteita, jotka vähentävät kasvihuonekaasujen päästöjä. Toshiba jatkaa tutkimus- ja kehitystyötä PWM teknologiassa, jota käytetään yhdessä perinteisen PAM ohjauksen kanssa. Näiden kahden sovelluksen loistava teknologia mahdollistaa laitteiston täydellisen ohjauksen ja energian säädön. hi-wall Konsoli 14 TOSHIBA

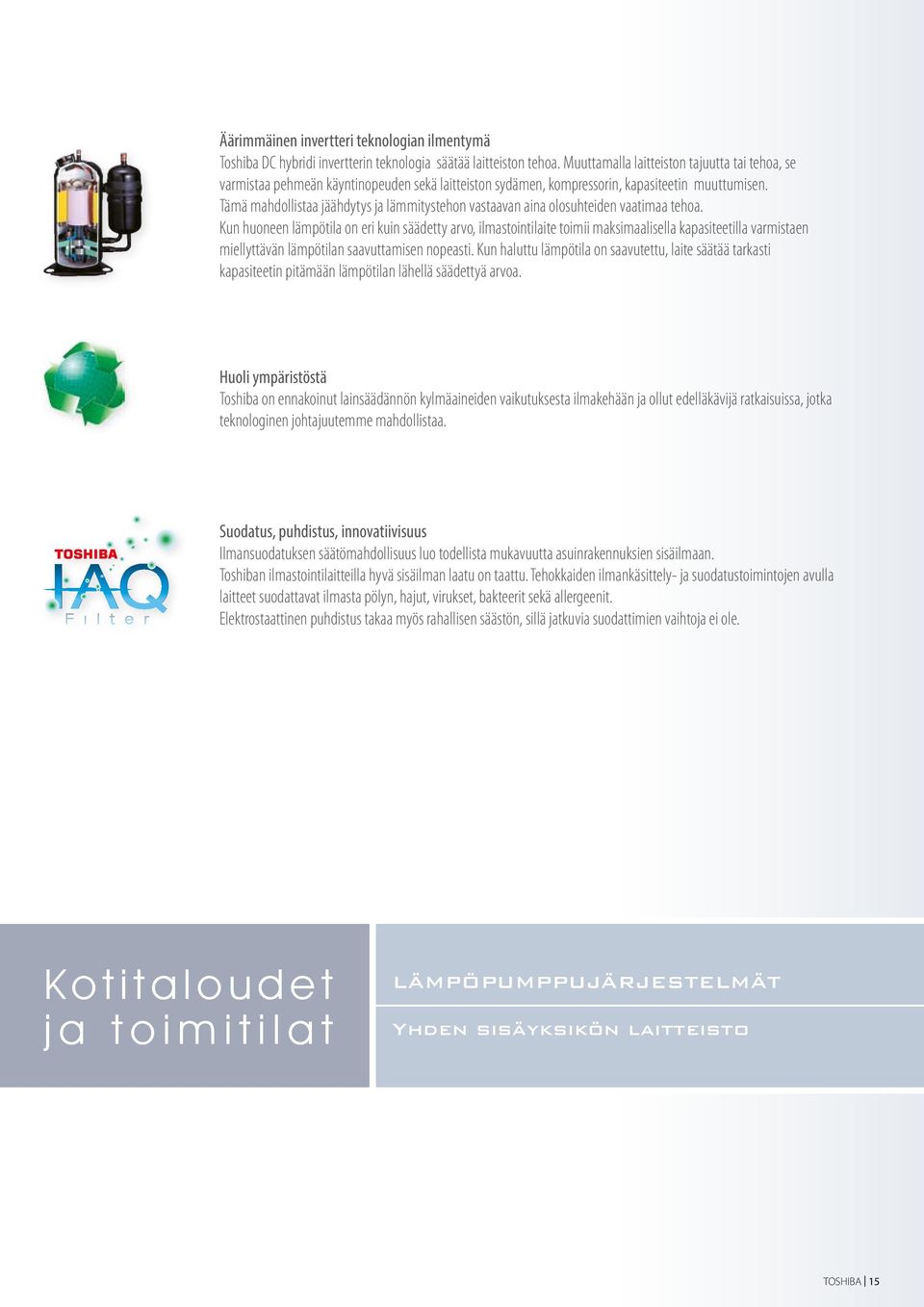

14 Äärimmäinen invertteri teknologian ilmentymä Toshiba DC hybridi invertterin teknologia säätää laitteiston tehoa. Muuttamalla laitteiston tajuutta tai tehoa, se varmistaa pehmeän käyntinopeuden sekä laitteiston sydämen, kompressorin, kapasiteetin muuttumisen. Tämä mahdollistaa jäähdytys ja lämmitystehon vastaavan aina olosuhteiden vaatimaa tehoa. Kun huoneen lämpötila on eri kuin säädetty arvo, ilmastointilaite toimii maksimaalisella kapasiteetilla varmistaen miellyttävän lämpötilan saavuttamisen nopeasti. Kun haluttu lämpötila on saavutettu, laite säätää tarkasti kapasiteetin pitämään lämpötilan lähellä säädettyä arvoa. Huoli ympäristöstä Toshiba on ennakoinut lainsäädännön kylmäaineiden vaikutuksesta ilmakehään ja ollut edelläkävijä ratkaisuissa, jotka teknologinen johtajuutemme mahdollistaa. Suodatus, puhdistus, innovatiivisuus Ilmansuodatuksen säätömahdollisuus luo todellista mukavuutta asuinrakennuksien sisäilmaan. Toshiban ilmastointilaitteilla hyvä sisäilman laatu on taattu. Tehokkaiden ilmankäsittely- ja suodatustoimintojen avulla laitteet suodattavat ilmasta pölyn, hajut, virukset, bakteerit sekä allergeenit. Elektrostaattinen puhdistus takaa myös rahallisen säästön, sillä jatkuvia suodattimien vaihtoja ei ole. Kotitaloudet ja toimitilat lämpöpumppujärjestelmät Yhden sisäyksikön laitteisto TOSHIBA 15

15 Yhden kosketuksen oma mukavuus esiohjelmoidut asetukset Toshiban teknikkojen tutkimuksen tuloksena tarjoaa yhdistelmän mukavuutta ja energian säästöä. Miellyttävä uni Yksikkö tuottaa parhaan mukavuuden tason nukkuessasi. Lämpötilaa nostetaan yhden aseteen tunnin kuluttua ja toisen asteen kahden tunnin kuluttua. Tämän jälkeen laitteisto pitää kyseisien lämpötilan aamuun asti. Eko toiminto Nostaa / Laskee lämpötilaa automaattisesti estäen ylimääräisen jäähdytyksen ja siten turhan energian kulutuksen. 8 C Pohjois europpalainen versio Käytettäessä ilmastointilaitetta ylläpitolämmityksessä talvella, sisäyksikön lämpötila pidetään noin 5 13 C asteessa, jolloin estetään putkistojen jäätyminen sisätiloissa Ulkoyksikön pohjalevyyn on asennettu lämpökaapeli, jolla estetään kondenssiveden jäätyminen. Itsepuhdistus Toshiban itsepuhdistustoiminto on suunniteltu poistamaan sisäyksiköstä kosteus, joka aiheuttaa homeen muodostumista. Edistyksellinen, tehokas toiminto poistaa kosteutta kennostosta ja toiminto aktivoituu kun laitteisto sammutetaan; laitteen puhallin aktivoituu ja kuivaa kosteuden kennoista 20 minuutin ajan, jonka jälkeen laitteisto sammuu automaattisesti. Tehon valinta toiminto Toiminto tekee jokapäiväisestä elämästä mukavampaa ja autta sästämään energiaa. Tehon valinta on aluksi asetettu 100%, jolloin laitteisto toimii normaalilla virran kulutuksella. Kun laitteisto asetetaan 75% tehoon, kompressori rajoitta toimintansa maksimissaan 75% sen maksimi tehosta. Samoin teho rajoittuu kun asetus säädetään 50% Maksimaalinen energian säästö saadaan aikaiseksi kun matalin tehoprosentti otetaan käyttöön. Sen lisäksi se estää virtapiikkejä ja vähentää sulakkeiden laukeamisia muita laitteita käytettäessä saman aikaisesti. Esiasetus Tämä toiminto mahdollistaa käyttäjän omien asetusten tallentamisen yhdellä napin painalluksella. Toiminnot jotka voidaan tallentaa Esiasetus toiminnassa ovat: toiminta tila, lämpötila, päällä/pois ajastus toiminto (myös toisto ajastus), siivekkeiden säätö, puhallin nopeus ( myös automaattinen nopeus), Täysteho, Eko, Hiljainen toiminto. 16 TOSHIBA

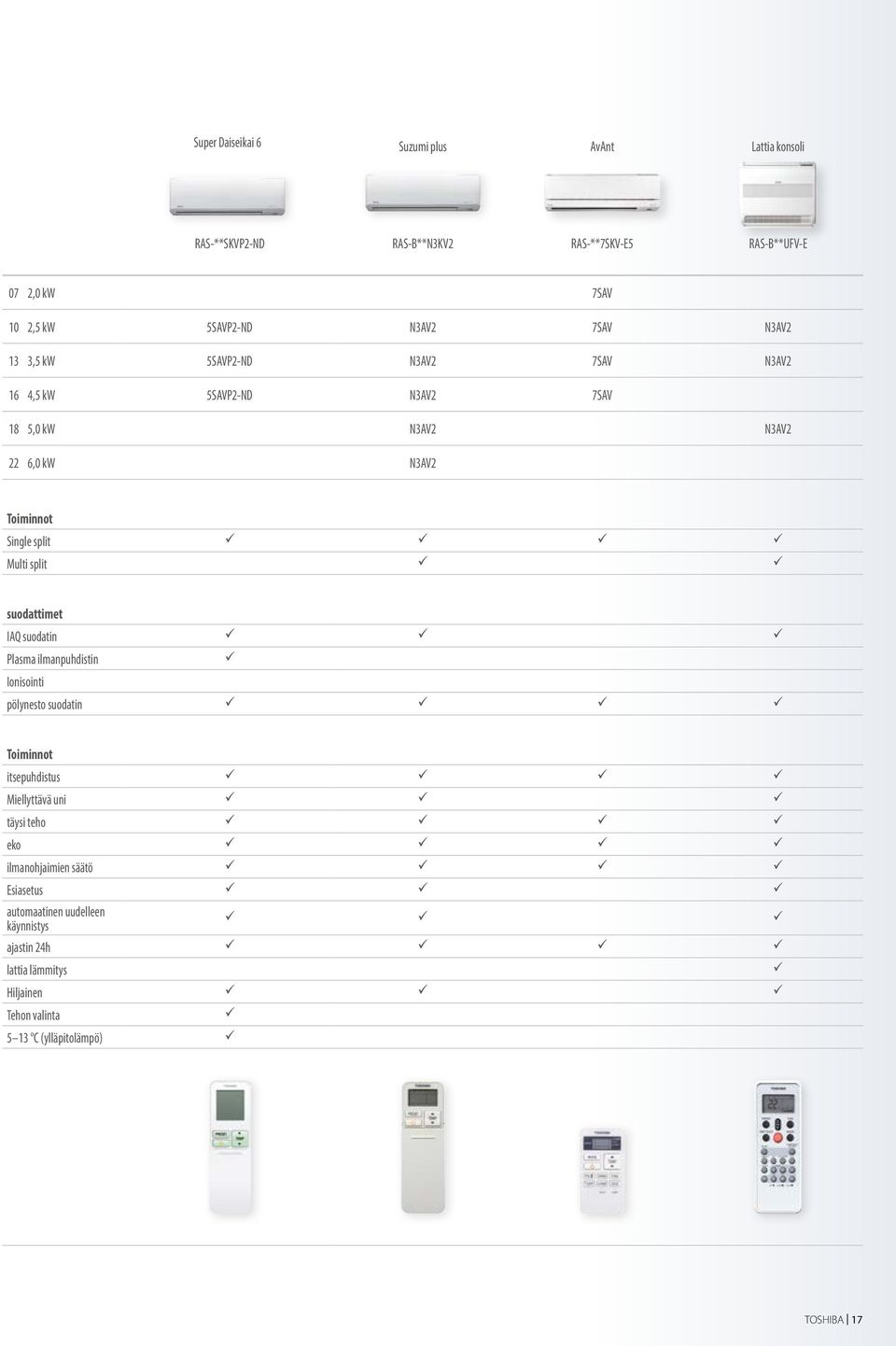

16 Super Daiseikai 6Suzumi plus AvAnt Lattia konsoli RAS-**SKVP2-ND RAS-B**N3KV2 RAS-**7SKV-E5 RAS-B**UFV-E 07 2,0 kw 7SAV 10 2,5 kw 5SAVP2-ND N3AV2 7SAV N3AV2 13 3,5 kw 5SAVP2-ND N3AV2 7SAV N3AV2 16 4,5 kw 5SAVP2-ND N3AV2 7SAV 18 5,0 kw N3AV2 N3AV2 22 6,0 kw N3AV2 Toiminnot Single split Multi split suodattimet IAQ suodatin Plasma ilmanpuhdistin Ionisointi pölynesto suodatin Toiminnot itsepuhdistus Miellyttävä uni täysi teho eko ilmanohjaimien säätö Esiasetus automaatinen uudelleen käynnistys ajastin 24h lattia lämmitys Hiljainen Tehon valinta 5 13 C (ylläpitolämpö) TOSHIBA 17

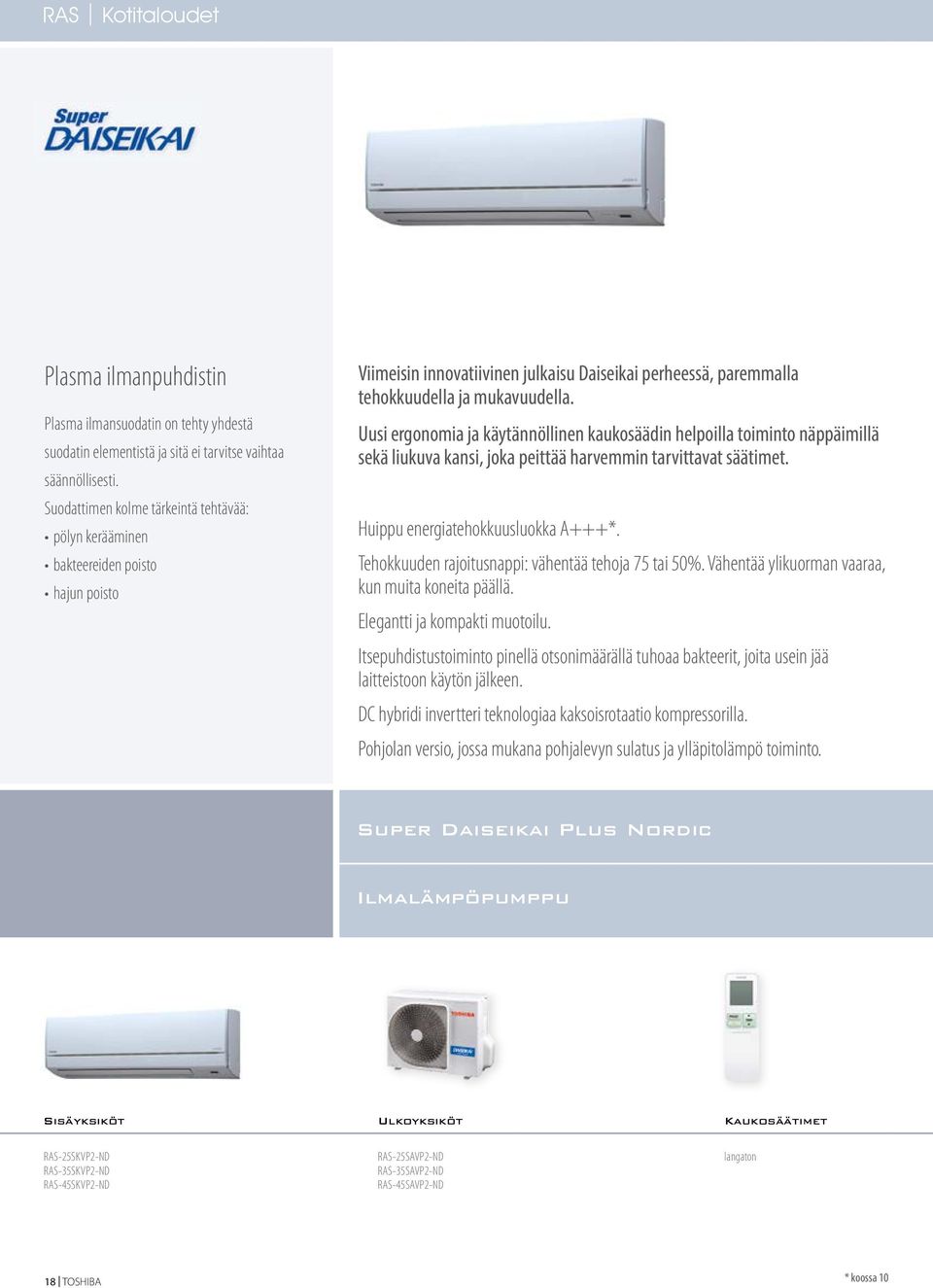

17 RAS Kotitaloudet Plasma ilmanpuhdistin Viimeisin innovatiivinen julkaisu Daiseikai perheessä, paremmalla Plasma ilmansuodatin on tehty yhdestä suodatin elementistä ja sitä ei tarvitse vaihtaa säännöllisesti. Suodattimen kolme tärkeintä tehtävää: pölyn kerääminen bakteereiden poisto hajun poisto tehokkuudella ja mukavuudella. Uusi ergonomia ja käytännöllinen kaukosäädin helpoilla toiminto näppäimillä sekä liukuva kansi, joka peittää harvemmin tarvittavat säätimet. Huippu energiatehokkuusluokka A+++*. Tehokkuuden rajoitusnappi: vähentää tehoja 75 tai 50%. Vähentää ylikuorman vaaraa, kun muita koneita päällä. Elegantti ja kompakti muotoilu. Itsepuhdistustoiminto pinellä otsonimäärällä tuhoaa bakteerit, joita usein jää laitteistoon käytön jälkeen. DC hybridi invertteri teknologiaa kaksoisrotaatio kompressorilla. Pohjolan versio, jossa mukana pohjalevyn sulatus ja ylläpitolämpö toiminto. Super Daiseikai plus nordic ilmalämpöpumppu Sisäyksiköt Ulkoyksiköt Kaukosäätimet RAS-25SKVP2-ND RAS-35SKVP2-ND RAS-45SKVP2-ND RAS-25SAVP2-ND RAS-35SAVP2-ND RAS-45SAVP2-ND langaton 18 TOSHIBA * koossa 10

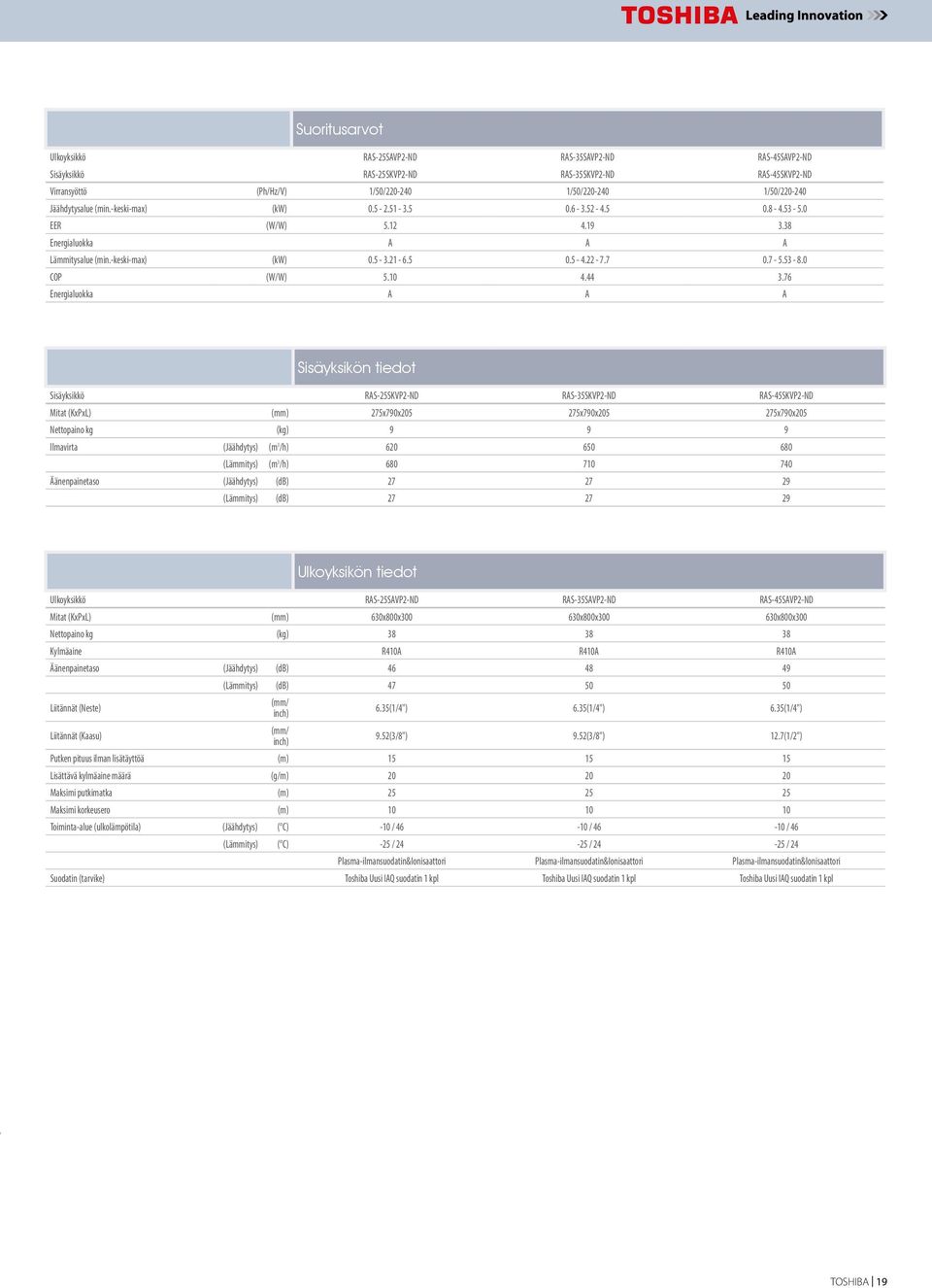

18 Suoritusarvot Ulkoyksikkö RAS-25SAVP2-ND RAS-35SAVP2-ND RAS-45SAVP2-ND Sisäyksikkö RAS-25SKVP2-ND RAS-35SKVP2-ND RAS-45SKVP2-ND Virransyöttö (Ph/Hz/V) 1/50/ /50/ /50/ Jäähdytysalue (min.-keski-max) (kw) EER (W/W) Energialuokka A A A Lämmitysalue (min.-keski-max) (kw) COP (W/W) Energialuokka A A A Sisäyksikön tiedot Sisäyksikkö RAS-25SKVP2-ND RAS-35SKVP2-ND RAS-45SKVP2-ND Mitat (KxPxL) (mm) 275x790x x790x x790x205 Nettopaino kg (kg) Ilmavirta (Jäähdytys) (m 3 /h) (Lämmitys) (m 3 /h) Äänenpainetaso (Jäähdytys) (db) (Lämmitys) (db) Ulkoyksikön tiedot Ulkoyksikkö RAS-25SAVP2-ND RAS-35SAVP2-ND RAS-45SAVP2-ND Mitat (KxPxL) (mm) 630x800x x800x x800x300 Nettopaino kg (kg) Kylmäaine R410A R410A R410A Äänenpainetaso (Jäähdytys) (db) Liitännät (Neste) Liitännät (Kaasu) (Lämmitys) (db) (mm/ inch) (mm/ inch) 6.35(1/4") 6.35(1/4") 6.35(1/4") 9.52(3/8") 9.52(3/8") 12.7(1/2") Putken pituus ilman lisätäyttöä (m) Lisättävä kylmäaine määrä (g/m) Maksimi putkimatka (m) Maksimi korkeusero (m) Toiminta-alue (ulkolämpötila) (Jäähdytys) ( C) -10 / / / 46 (Lämmitys) ( C) -25 / / / 24 Plasma-ilmansuodatin&Ionisaattori Plasma-ilmansuodatin&Ionisaattori Plasma-ilmansuodatin&Ionisaattori Suodatin (tarvike) Toshiba Uusi IAQ suodatin 1 kpl Toshiba Uusi IAQ suodatin 1 kpl Toshiba Uusi IAQ suodatin 1 kpl TOSHIBA 19

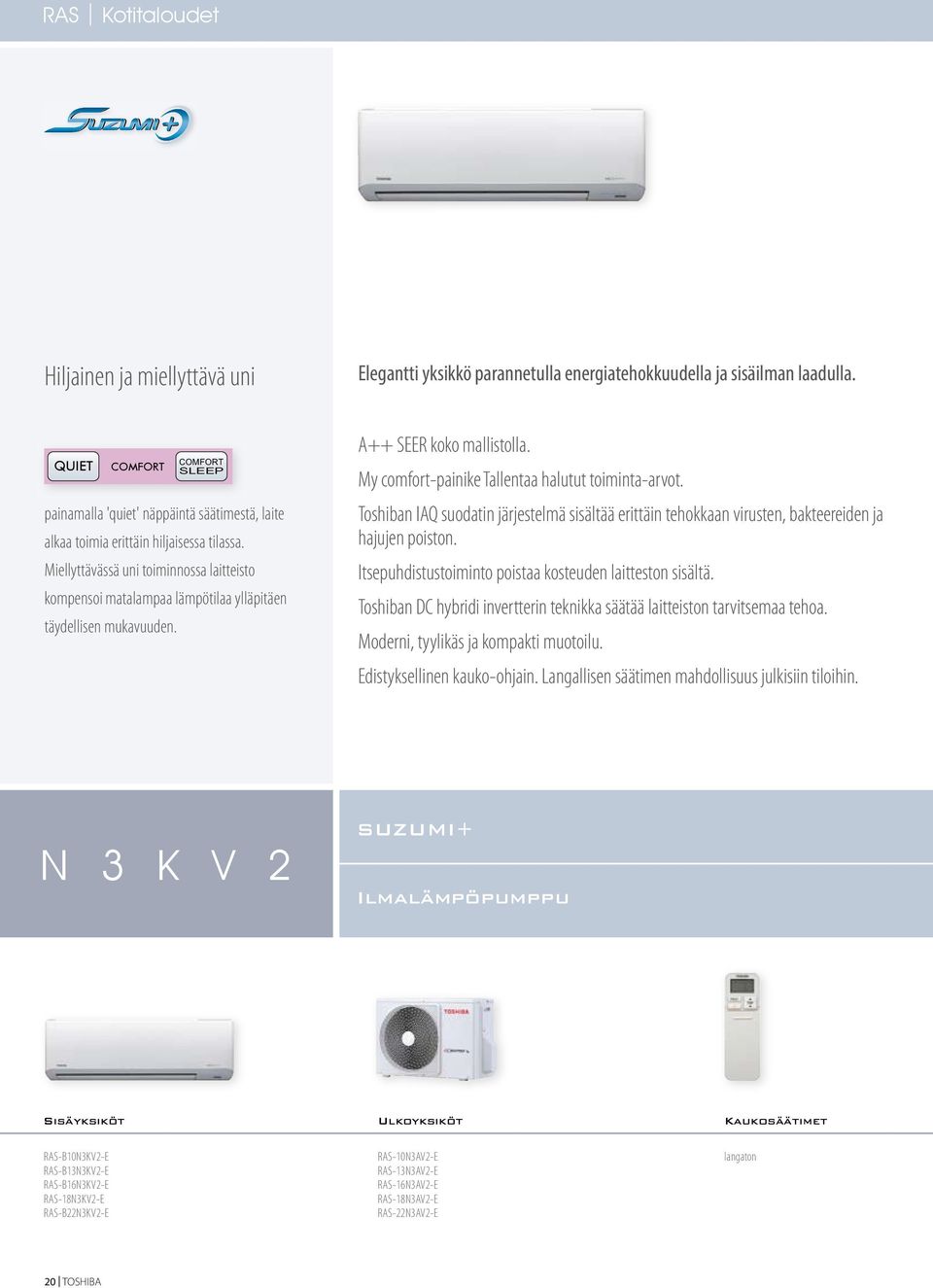

19 RAS Kotitaloudet Hiljainen ja miellyttävä uni Elegantti yksikkö parannetulla energiatehokkuudella ja sisäilman laadulla. QUIET COMFORT COMFORT SLEEP painamalla 'quiet' näppäintä säätimestä, laite alkaa toimia erittäin hiljaisessa tilassa. Miellyttävässä uni toiminnossa laitteisto kompensoi matalampaa lämpötilaa ylläpitäen täydellisen mukavuuden. A++ SEER koko mallistolla. My comfort-painike Tallentaa halutut toiminta-arvot. Toshiban IAQ suodatin järjestelmä sisältää erittäin tehokkaan virusten, bakteereiden ja hajujen poiston. Itsepuhdistustoiminto poistaa kosteuden laitteston sisältä. Toshiban DC hybridi invertterin teknikka säätää laitteiston tarvitsemaa tehoa. Moderni, tyylikäs ja kompakti muotoilu. Edistyksellinen kauko-ohjain. Langallisen säätimen mahdollisuus julkisiin tiloihin. N 3 K V 2 SUZUmi+ ilmalämpöpumppu Sisäyksiköt Ulkoyksiköt Kaukosäätimet RAS-B10N3KV2-E RAS-B13N3KV2-E RAS-B16N3KV2-E RAS-18N3KV2-E RAS-B22N3KV2-E RAS-10N3AV2-E RAS-13N3AV2-E RAS-16N3AV2-E RAS-18N3AV2-E RAS-22N3AV2-E langaton 20 TOSHIBA

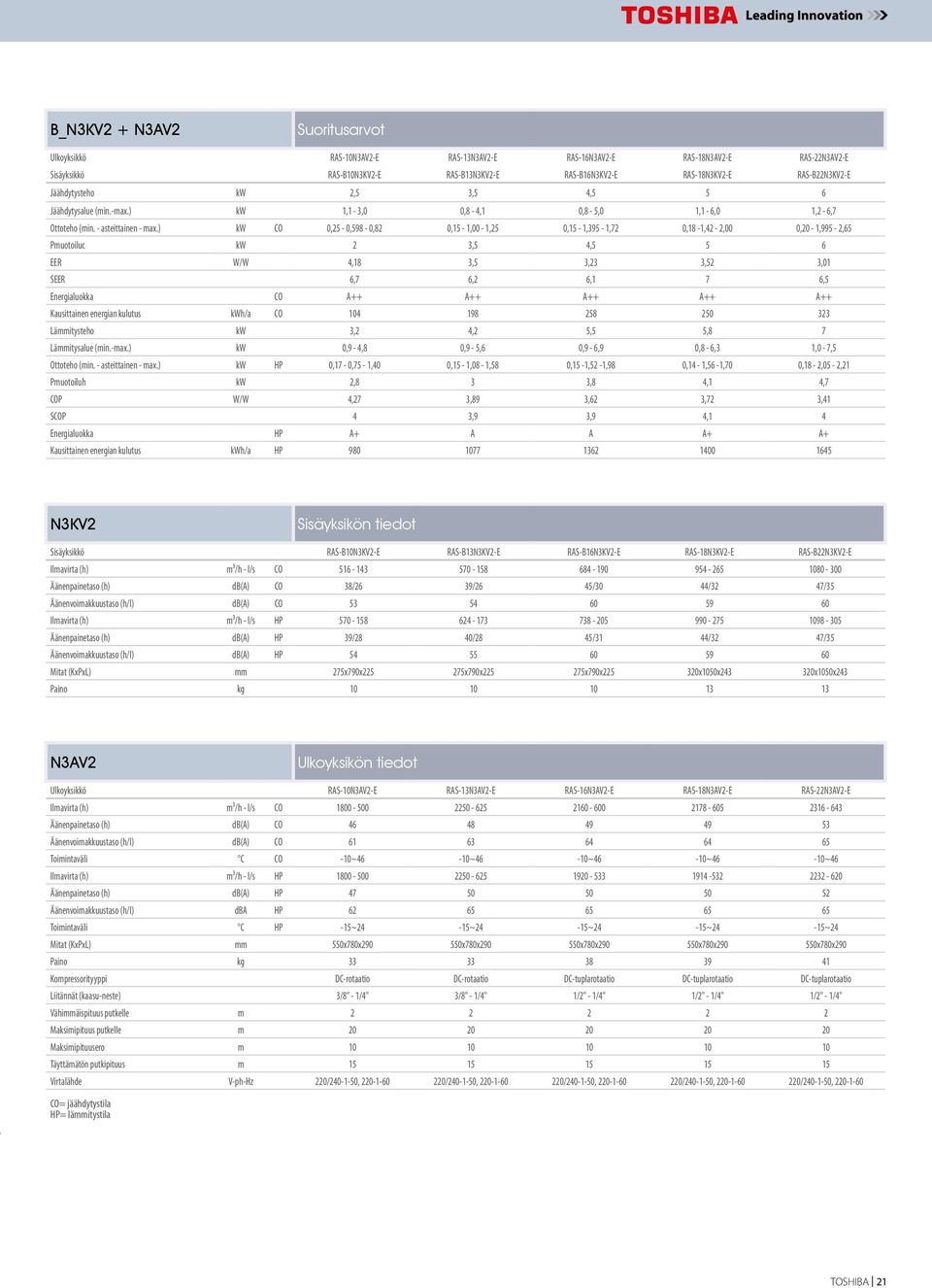

20 B_N3KV2 + N3AV2 Suoritusarvot Ulkoyksikkö RAS-10N3AV2-E RAS-13N3AV2-E RAS-16N3AV2-E RAS-18N3AV2-E RAS-22N3AV2-E Sisäyksikkö RAS-B10N3KV2-E RAS-B13N3KV2-E RAS-B16N3KV2-E RAS-18N3KV2-E RAS-B22N3KV2-E Jäähdytysteho kw 2,5 3,5 4,5 5 6 Jäähdytysalue (min.-max.) kw 1,1-3,0 0,8-4,1 0,8-5,0 1,1-6,0 1,2-6,7 Ottoteho (min. - asteittainen - max.) kw CO 0,25-0,598-0,82 0,15-1,00-1,25 0,15-1,395-1,72 0,18-1,42-2,00 0,20-1,995-2,65 Pmuotoiluc kw 2 3,5 4,5 5 6 EER W/W 4,18 3,5 3,23 3,52 3,01 SEER 6,7 6,2 6,1 7 6,5 Energialuokka CO A++ A++ A++ A++ A++ Kausittainen energian kulutus kwh/a CO Lämmitysteho kw 3,2 4,2 5,5 5,8 7 Lämmitysalue (min.-max.) kw 0,9-4,8 0,9-5,6 0,9-6,9 0,8-6,3 1,0-7,5 Ottoteho (min. - asteittainen - max.) kw HP 0,17-0,75-1,40 0,15-1,08-1,58 0,15-1,52-1,98 0,14-1,56-1,70 0,18-2,05-2,21 Pmuotoiluh kw 2,8 3 3,8 4,1 4,7 COP W/W 4,27 3,89 3,62 3,72 3,41 SCOP 4 3,9 3,9 4,1 4 Energialuokka HP A+ A A A+ A+ Kausittainen energian kulutus kwh/a HP N3KV2 Sisäyksikön tiedot Sisäyksikkö RAS-B10N3KV2-E RAS-B13N3KV2-E RAS-B16N3KV2-E RAS-18N3KV2-E RAS-B22N3KV2-E Ilmavirta (h) m³/h - l/s CO Äänenpainetaso (h) db(a) CO 38/26 39/26 45/30 44/32 47/35 Äänenvoimakkuustaso (h/l) db(a) CO Ilmavirta (h) m³/h - l/s HP Äänenpainetaso (h) db(a) HP 39/28 40/28 45/31 44/32 47/35 Äänenvoimakkuustaso (h/l) db(a) HP Mitat (KxPxL) mm 275x790x x790x x790x x1050x x1050x243 Paino kg N3AV2 Ulkoyksikön tiedot Ulkoyksikkö RAS-10N3AV2-E RAS-13N3AV2-E RAS-16N3AV2-E RAS-18N3AV2-E RAS-22N3AV2-E Ilmavirta (h) m³/h - l/s CO Äänenpainetaso (h) db(a) CO Äänenvoimakkuustaso (h/l) db(a) CO Toimintaväli C CO -10~46-10~46-10~46-10~46-10~46 Ilmavirta (h) m³/h - l/s HP Äänenpainetaso (h) db(a) HP Äänenvoimakkuustaso (h/l) dba HP Toimintaväli C HP -15~24-15~24-15~24-15~24-15~24 Mitat (KxPxL) mm 550x780x x780x x780x x780x x780x290 Paino kg Kompressorityyppi DC-rotaatio DC-rotaatio DC-tuplarotaatio DC-tuplarotaatio DC-tuplarotaatio Liitännät (kaasu-neste) 3/8" - 1/4" 3/8" - 1/4" 1/2" - 1/4" 1/2" - 1/4" 1/2" - 1/4" Vähimmäispituus putkelle m Maksimipituus putkelle m Maksimipituusero m Täyttämätön putkipituus m Virtalähde V-ph-Hz 220/ , / , / , / , / , CO= jäähdytystila HP= lämmitystila TOSHIBA 21

21 RAS Kotitaloudet Itsepuhdistustoiminto AvAnt-garde Inverter malli on suunniteltu erityisesti asuinrakennuksiin. Toshiba AvAnt Interter on oikea valinta sinulle, joka haluat nauttia ympäri vuoden ihanteellisesta lämpötilasta energiaa samalla säästäen. AvAnt omaa myös itsepuhdistustoiminnon, joka poistaa kosteuden estäen homeen muodostumisen sisäyksikköön. Kun ilmastointilaite kytketään pois toiminnasta, puhaltimet kuivaavat laitteen kennoston ennen laitteiston täydellistä sammumista. Energialuokka jäähdytyksessä ja lämmityksessä. Alhaiset äänitasot. Optiona hiili- ja catechin suodatin. Kompakti muotoilu takaa laitteen sopivuuden tilaan kuin tilaan. Yksinkertaistettu kauko-ohjain. Irroitettava etupaneeli puhdistusta varten. 7 S K V avant ilmalämpöpumppu Sisäyksiköt Ulkoyksiköt Kaukosäätimet RAS-077SKV-E5 RAS-107SKV-E5 RAS-137SKV-E5 RAS-167SKV-E5 RAS-077SAV-E5 RAS-107SAV-E5 RAS-137SAV-E5 RAS-167SAV-E5 langaton 22 TOSHIBA

22 7SKV + 7SAV Suoritusarvot Ulkoyksikkö RAS-007SAV-E5 RAS-107SAV-E5 RAS-137SAV-E5 RAS-167SAV-E5 Sisäyksikkö RAS-007SKV-E5 RAS-107SKV-E5 RAS-137SKV-E5 RAS-167SKV-E5 Jäähdytysteho kw 2,0 2,5 3,5 4,4 Jäähdytysalue (min.-max.) kw 1,1-2,3 1,1-3,0 1,1-3,6 1,1-5,0 Ottoteho (min. - asteittainen - max.) kw CO 0,27-0,55-0,70 0,28-0,77-1,05 0,25-1,08-1,33 0,26-1,56-1,90 Pmuotoiluc kw 1,8 2 3,5 4,4 EER W/W 3,64 3,25 2,75 2,82 SEER 4,6 5,1 4,8 5,8 Energialuokka CO B A B A+ Kausittainen energian kulutus kwh/a CO Lämmitysteho kw 2,5 3,2 3,6 5,2 Lämmitysalue (min.-max.) kw 1,0-2,8 1,0-3,5 1,0-4,0 1,0-6,2 Ottoteho (min. - asteittainen - max.) kw HP 0,20-0,59-0,72 0,21-0,84-1,20 0,22-0,95-1,40 0,19-1,52-1,81 Pmuotoiluh kw 2,3 2,5 3 3,8 COP W/W 4,24 3,81 3,79 3,42 SCOP 3,8 3,6 3,4 3,8 Energialuokka HP A A A A Kausittainen energian kulutus kwh/a HP SKV Sisäyksikön tiedot Sisäyksikkö RAS-007SKV-E5 RAS-107SKV-E5 RAS-137SKV-E5 RAS-167SKV-E5 Ilmavirta (h) m³/h - l/s CO Äänenpainetaso (h) db(a) CO 38/26 40/27 39/26 45/30 Äänenvoimakkuustaso (h/l) db(a) CO Ilmavirta (h) m³/h - l/s HP Äänenpainetaso (h) db(a) HP 39/27 41/28 42/29 45/31 Äänenvoimakkuustaso (h/l) db(a) HP Mitat (KxPxL) mm 275x790x x790x x790x x790x205 Paino kg SAV Ulkoyksikön tiedot Ulkoyksikkö RAS-007SAV-E5 RAS-107SAV-E5 RAS-137SAV-E5 RAS-167SAV-E5 Ilmavirta (h) m³/h - l/s CO Äänenpainetaso (h) db(a) CO Äänenvoimakkuustaso (h/l) db(a) CO Toimintaväli C CO -10~46-10~46-10~46-10~46 Ilmavirta (h) m³/h - l/s HP Äänenpainetaso (h) db(a) HP Äänenvoimakkuustaso (h/l) dba HP Toimintaväli C HP -15~24-15~24-15~24-15~24 Mitat (k x l x s) mm 530x660x x660x x660x x780x290 Paino kg Kompressorityyppi DC-rotaatio DC-rotaatio DC-rotaatio DC-rotaatio Liitännät (kaasu-neste) 1/2" - 1/4" 1/2" - 1/4" 1/2" - 1/4" 1/2" - 1/4" Vähimmäispituus putkelle m Maksimipituus putkelle m Maksimipituusero m Täyttämätön putkipituus m Virtalähde V-ph-Hz /1/50, /1/60 CO= jäähdytystila HP= lämmitystila /1/50, /1/60 Active Carbon Catechin x /1/50, /1/ /1/50, /1/60 TOSHIBA 23

23 RAS Kotitaloudet Kaksoisvirtaus ilmatuottojärjestelmä Innovatiivinen ja kompakti yksikkö, joka asennetaan lattialle tai seinän alaosaan, sopii täydellisesti ikkunan alle tai välikattoon. Tämän ominaisuuden avulla käyttäjä voi valita suotuisan ilmavirran lähteen kahdesta tarjolla olevasta laitteen ala- tai yläosassa. Etualhaalta saatava lämmin ilma on Toshiban alkuperäinen ominaisuus. Ainutlaatuinen lattialämmitystoiminto, joka tuottaa tehokkaasti virtaa lattiatasolla yhtenäistäen huonelämmityksen. Kompakti ja moderni muotoilu kaikissa kolmessa mitassa (60x70x22 cm). Toshiba IAQ suodatinjärjestelmä poistaa viruksia, bakteereja ja hajuja. Lapsilukko-toiminto laitteen näyttöpaneelissa. Näytön kirkkauta voi himmentää näytön kirkkauden säädön avulla. Automaattinen uudelleen käynnistys sähkökatkosten varalle. U F V UFV lattiakonsoli ilmalämpöpumppu Sisäyksiköt Ulkoyksiköt Kaukosäätimet RAS-B10UFV-E RAS-B13UFV-E RAS-B18UFV-E RAS-10N3AV2-E RAS-13N3AV2-E RAS-18N3AV2-E langaton 24 TOSHIBA

24 B_UFV + N3AV2 Suoritusarvot Ulkoyksikkö RAS-10N3AV2-E RAS-13N3AV2-E RAS-18N3AV2-E Sisäyksikkö RAS-B10UFV-E RAS-B13UFV-E RAS-B18UFV-E Jäähdytysteho kw 2,5 3,5 5 Jäähdytysalue (min.-max.) kw 1,1-3,1 1,1-4,1 1,0-5,7 Ottoteho (min. - asteittainen - max.) kw CO 0,23-0,59-0,82 0,23-0,97-1,35 0,20-1,66-1,95 Pmuotoiluc kw 2 3,5 5 EER W/W 4,2 3,61 3,01 SEER 6,6 6,2 5,7 Energialuokka CO A++ A++ A+ Kausittainen energian kulutus kwh/a CO Lämmitysteho kw 3,2 4,2 5,8 Lämmitysalue (min.-max.) kw 1,0-4,8 1,0-5,4 1,1-6,3 Ottoteho (min. - asteittainen - max.) kw HP 0,18-0,75-1,40 0,18-1,125-1,70 0,20-1,805-2,20 Pmuotoiluh kw 2,8 3,1 4 COP W/W 4,27 3,73 3,21 SCOP 4 3,9 3,8 Energialuokka HP A+ A A Kausittainen energian kulutus kwh/a HP B_UFV Sisäyksikön tiedot Sisäyksikkö RAS-B10UFV-E RAS-B13UFV-E RAS-B18UFV-E Ilmavirta (h) m³/h - l/s CO Äänenpainetaso (h) db(a) CO 39/26 40/27 46/34 Äänenvoimakkuustaso (h/l) db(a) CO Ilmavirta (h) m³/h - l/s HP Äänenpainetaso (h) db(a) HP 39/26 40/27 46/34 Äänenvoimakkuustaso (h/l) db(a) HP Mitat (KxPxL) mm 600x700x x700x x700x220 Paino kg N3AV2 Ulkoyksikön tiedot Ulkoyksikkö RAS-10N3AV2-E RAS-13N3AV2-E RAS-18N3AV2-E Ilmavirta (h) m³/h - l/s CO Äänenpainetaso (h) db(a) CO Äänenvoimakkuustaso (h/l) db(a) CO Toimintaväli C CO -10~46-10~46-10~46 Ilmavirta (h) m³/h - l/s HP Äänenpainetaso (h) db(a) HP Äänenvoimakkuustaso (h/l) dba HP Toimintaväli C HP -15~24-15~24-15~24 Mitat (KxPxL) mm 550x780x x780x x780x290 Paino kg Kompressorityyppi DC-rotaatio DC-rotaatio DC-tuplarotaatio Liitännät (kaasu-neste) 3/8" - 1/4" 3/8" - 1/4" 1/2" - 1/4" Vähimmäispituus putkelle m Maksimipituus putkelle m Maksimipituusero m Täyttämätön putkipituus m Virtalähde CO= jäähdytystila HP= lämmitystila V-ph-Hz /1/ /1/ /1/ /1/ /1/ /1/60 TOSHIBA 25

25 hi-wall SKV KonSoli UFV KaSETTi SmUV KanaVoiTaVa GDV

26 Kotitaloudet ja toimitilat inverter JärJESTElmä multi Split

27 Korkea laatu ja säästöt Toshiban huippulaatuiset multi split-järjestelmät ovat energiatehokkaita. Multisplit 5:1 ulkoyksikön COP arvo on erinomainen 4,24. Säästöissä on huomioitu myös asennusaika. Ulkoyksiköt ovat kooltaan kompakteja, ne on helppo kuljettaa ja pitkän putkimatkan avulla (jopa 80 m 5:1) ne voi asentaa rakennuksessa useisiin eri paikkoihin. Todellista mukavuutta Toshiba tekee kenttätutkimuksia laitteiden eri kehitysvaihessa, jotta tuotteet olisivat mahdollisimman käyttäjäystävällisiä ja vastaisivat ihmisten tarpeita parhaimmalla mahdollisella tavalla. Tämän vuoksi laitteet ja asennetut järjestelmät tarjoavat parasta sisäilman laatua, alhaista äänitasoa sekä energian säästöä ympäristön huomioiden. Erityishuomio on kiinnitetty yön aikaiseen mukavuuteen. Erityisesti tähän tarkoitukseen on kehitetty hiljainen toiminto, joka on saatavilla uusimmissa sisäyksiköissä. Tarkkojen sensoreiden ja algorytmien avulla säädetään laitteen toiminta erittäin hiljaiseksi yön ajaksi.

28 Hi-Wall Hi-Wall Konsoli Liitetty Kasetti Lämpöpumppu Sisäyksikkö 5SKVP2-ND N3KV2 UFV GDV SMUV RAS-M14GAV-E RAS-M18UAV-E RAS-3M18SAV-E RAS-3M26UAV-E RAS-4M23SAV-E RAS-4M27UAV-E RAS-5M34UAV-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E - 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E RAS-M10GDV-E RAS-M10SMUV-E 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-M13GDV-E RAS-M13SMUV-E 16 RAS-45SKVP2-ND RAS-B16N3KV2-E RAS-M16GDV-E RAS-M16SMUV-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E RAS-M10SMUV-E 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-M13SMUV-E 16 RAS-45SKVP2-ND RAS-B16N3KV2-E - RAS-M16SMUV-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E RAS-M10GDV-E RAS-M10SMUV-E 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-M13GDV-E RAS-M13SMUV-E 16 RAS-45SKVP2-ND RAS-B16N3KV2-E - RAS-M16GDV-E RAS-M16SMUV-E RAS-B18UFV-E RAS-B22N3KV2-E RAS-M24N3KV2-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E RAS-M10SMUV-E 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-M13SMUV-E 16 RAS-45SKVP2-ND RAS-B16N3KV2-E - RAS-M16SMUV-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E RAS-M10GDV-E RAS-M10SMUV-E 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-M13GDV-E RAS-M13SMUV-E 16 RAS-45SKVP2-ND RAS-B16N3KV2-E - RAS-M16GDV-E RAS-M16SMUV-E RAS-B18UFV-E RAS-B22N3KV2-E RAS-M24N3KV2-E RAS-25SKVP2-ND RAS-B10N3KV2-E RAS-B10UFV-E RAS-M10GDV-E RAS-M10SMUV-E 13 RAS-35SKVP2-ND RAS-B13N3KV2-E RAS-B13UFV-E RAS-M13GDV-E RAS-M13SMUV-E 16 RAS-45SKVP2-ND RAS-B16N3KV2-E - RAS-M16GDV-E RAS-M16SMUV-E RAS-B18UFV-E RAS-B22N3KV2-E RAS-M24N3KV2-E - - -

29 RAS Kotitaloudet Asennuksen joustavuus 80m Multisplit järjestelmän putkimatka huoneasennuksissa voi olla 25 metriä ja kokonaisputkimatka 80 metriä. Uusi, tehokas Toshiba DC kaksisylinterinen kompressori takaa maksimaalisen energiatehokkuuden eri olosuhteissa. Tällä tehokkaalla yksiköllä käyttökustannukset laskevat huomattavasti verrattuna muihin multisplitjärjestelmiin. Toshiban multi-splits on varustettu Toshiban DC hybrid-muuntimella, parannettu ominaisuus, joka varmistaa parannetun tehokkuuden ja luotettavuuden. Saatavilla laaja valikoima sisäyksiköitä: Super Daiseikai, high-wall, kanavoitava, kasetti 600x600 ja uusi Toshiba konsoli. Käytössä ympäristöystävällisempi kylmäaine R-410A. Huikea luotettavuus saavutettu vähentämällä kompressorin pätkäkäyntiä. Alhaiset äänitasot. Putken korkeusero voi olla jopa 15 metriä. U A V multi-split Ulkoyksikkö Ulkoyksiköt RAS-M18UAV-E RAS-3M26UAV-E RAS-4M27UAV-E RAS-5M34UAV-E1 30 TOSHIBA

30 UAV Suoritusarvot 2-huonetta 3-huonetta 4-huonetta 5-huonetta Ulkoyksikkö RAS-M18UAV-E RAS-3M26UAV-E RAS-4M27UAV-E RAS-5M34UAV-E1 Jäähdytysteho kw 5,2 7,5 8,0 10,0 Jäähdytysteho (min. - max.) kw 1,4-6,2 4,1-9,0 4,2-9,3 3,7-11,0 Virransyöttö kw CO 1,44 2,0 2,29 2,92 EER W/W 3,61 3,75 3,5 3,42 Energialuokka A A A A Lämmitysteho kw/h 5,6 9, Lämmityskapasiteetti (min. - max.) kw 1,0-8,3 2,0-11,2 2,9-11,7 2,7-14,0 Virransyöttö kw 1,19 2,20 1,93 2,83 COP kw 4,71 4,09 4,67 4,24 Energialuokka W/W A A A A UAV Ulkoyksikön tiedot Ulkoyksikkö RAS-M18UAV-E RAS-3M26UAV-E RAS-4M27UAV-E RAS-5M34UAV-E1 Ilmavirta m³/h - l/s CO Äänenpainetaso db(a) CO Äänenvoimakkuustaso db(a) CO Toimintaväli C CO Ilmavirta HP Äänenpainetaso db(a) HP Äänenvoimakkuustaso db(a) HP Toimintaväli C HP Mitat (KxPxL) mm 550x780x x900x x900x x900x320 Paino kg Kompressorityyppi DC-tuplarotaatio DC-tuplarotaatio DC-tuplarotaatio DC-tuplarotaatio Liitännät - kaasu 3/8" + 1/2" 1/2" x 2 + 3/8" 3/8" x 2 + 1/2" x 2 3/8" x 3 + 1/2" x 2 Liitännät - neste 1/4" x 2 1/4" x 3 1/4" x 4 1/4" x 5 Maksimi putkimatka m 20 / / / / 80 Maksimipituusero m Putken pituus lisätäyttöä m Virtalähde V-ph-Hz 220/ / / / CO= jäähdytystila HP= lämmitystila TOSHIBA 31

31 RAS Kotitaloudet Toshiba lämpöpumpun kontrollointi kännykällä Säästää rahaa Säästää lämmityiskuluissa! Lämmitä taloasi sen aikaa kun olet kotona ja anna sen viiletä kun olet poissa. Tekee elämästä helppoa Sen sijaan, että ajaisit aina kotiin asti muuttamaan lämpöpumppusi asetuksia, voit tehdä sen kännykälläsi, riippumatta siitä missä olet. Helppo asentaa Aseta vain SIM-kortti Combi Control in, aseta Combi Control lämpöpumpun läheisyyteen ja se on valmis! Combi Control in esittely - innovatiivinen Toshiba lämpöpumppuohjain, jota käytät kännykälläsi. Combi Control soveltuu käytettäväksi Toshiba ilmailmalämpöpumpuissa ja antaa sinulle mahdollisuuden vaihtaa lämpöpumppusi tilan, huonelämpötilan ja tuuletinnopeuden helposti. Combi Control pystyy myös ilmoittamaan sinulle matalasta ja korkeasta huonelämpötilasta, sähkökatkoksista ja palveluajoista. C O M B I CONTROL Toshiba lämpöpumpun kontrollointi Kännykällä 32 TOSHIBA

32 TOIMINNALLISUUS Käskyjen lähetys lämpöpumpulle käyttäen ilmaista iphone / Android / Windows -sovellusta. Suunniteltu toimimaan seuraavien Toshiba ilma-ilma -lämpöpumppumallien kanssa: - Daiseikai 3 - Daiseikai 5 - Daiseikai 6 - Suzumi + - AvAnt - Console - KRT Digital Inverter - XT Digital Inverter Lämpöpumppukäskyt: - Päällä/Pois - Käyttöasetukset, KUIVA/VIILEÄ/LÄMPÖ/AUTO - Lämpötila-asetukset C - Tuulettimen nopeusasetukset, AUTO/MIN/NORM/MAX - +8 C toiminto Ohjain lähettää hälytyksen: - Jos huonelämpötila on matala (välillä 1-16 C, oletus 5 C) - Jos huonelämpötila on korkea (välillä C, oletus 30 C) - Ei virtaa (välillä 1-48 tuntia, oletus 24h) - Palveluaika (1-360 päivää, oletus 180 päivää) Tilapyyntö tietoja lämpöpumpusta, jonka säädöt on tehty Combi Control säätimellä. (ml. lämpöpumpun käyttötila, tuulettimen nopeustila, lämpötila, huonelämpötila, virtatila jne.) Versiopyyntö - tietoja ohjaimesta (uptime, verkkovahvuus, versionumero jne.) Sovelluksessa mahdollista ryhmitellä erilaisia lämpöpumppuja Useiden lämpöpumppujen ohjaus sovelluksessa. Toimii ilman ulkoista virtalähdettä max. 36 tuntia. TUOTETIEDOT Malli CombiControl Akku Li-ion BL-5C / 3,7 V 1050 mah Standardi mikro-usb -adapteri Tuotekoko (K x P x L) 18 x 76 x 76 mm Laatikon koko ( K xpl x L ) 60 x 120 x 140 mm Paino (ilman adapteria) 70 g Laatikon paino 250 g TOSHIBA 33

33 RAS Kotitaloudet Standardi koko Tämä 4-tiekasetti on suunniteltu sopimaan kaikkiin standardi 600x600 mm profiilikattoihin helpottamaan asennusta ja huoltoa. Sen paneeli on kompakti ja tyylikäs. Asennus ja käyttö ovat erittäin helppoja, koska laitteen elektroniikkaan pääsee käsiksi pelkästään poistamalla säleikön. Tyylikäs muotoilu ja kompaktit mitat sopivat kaikkiin standardi 600x600 mm. Täydellinen valikoima k. Helppo huoltaa: helppo pääsy sähkökotelolle ainoastaan säleikkö poistamalla. Helppo asennus; paneeli on helppo asettaa paikallee taskun avulla. Kaikki yksiköt on varustettu IR säätimillä. Nurkasta avautuva. S M U V 4-TiE KaSETTi Sisäyksikkö SMUV Sisäyksikön tiedot Sisäyksikkö HP RAS-M10SMUV-E RAS-M13SMUV-E RAS-M16SMUV-E Air flow (h/l) m³/h - l/s CO Äänenpainetaso (h) db(a) CO 37/30 38/30 40/31 Äänenvoimakkuustaso db(a) CO Air flow (h/l) m3/h HP Äänenpainetaso (h) db(a) HP 37/30 38/30 40/31 Äänenvoimakkuustaso db(a) HP Mitat (KxPxL) mm 268x575x x575x x575x575 Paino kg Liitännät (kaasu-neste) 3/8-1/4 3/8-1/4 1/2-1/4 CO= jäähdytystila HP= lämmitystila 34 TOSHIBA

34 Kapea malli Nämä kanavoidut multi-split invertterilaitteet ovat luotettavia ja tarjoavat ympärivuotista käyttömukavuutta. Kompaktit ja hiljaiset laitteet soveltuvat asuinrakennuksiin ja pieniin liiketiloihin. Yhteen ulkoyksikköön voi liittää neljä sisäyksikköä. 230mm Erittäin kapea ja vain 230 mm korkea, helppoon ja joutavaan asennukseen. Helppökäyttöinen infrapunasäädin tai optiona langallinen säädin. Alhainen äänitaso: laitteen toimintaääni on erittäin hiljainen. Erittäin kapea ja ainoastaa 230 mm korkea malli, joka helpottaa asennusta. Joustava ilmanotto. Joko yksikön takaa tai alta. Poistopumppu saatavilla lisävarusteena. Jopa 63,7 Pa staattinen paine. G D V KanaVoiTU Sisäyksikkö GDV Sisäyksikön tiedot Sisäyksikkö HP RAS-M10GDV-E RAS-M13GDV-E RAS-M16GDV-E Air flow (h/l) m³/h l/s CO 720/ / / / / /119 Äänenpainetaso (h) db(a) CO 31/23 32/24 33/25 Äänenvoimakkuustaso (h/l) db(a) CO 44/36 45/37 46/38 Air flow (h/l) m³/h l/s HP 720/ / / / / /119 Äänenpainetaso (h) db(a) HP 32/24 33/25 34/26 Äänenvoimakkuustaso (h/l) db(a) HP 45/37 46/33 47/34 Mitat (KxPxL) mm Paino kg Liitännät (kaasu-neste) 3/8-1/4 3/8-1/4 1/2-1/4 Ulkoinen staattinen paine* (vakio/yläraja) Pa 35,3/54,9 41,2/63,7 41,2/63,7 CO= jäähdytystila HP= lämmitystila TOSHIBA 35

35 RAS Kotitaloudet Itsepuhdistustoiminto Moderni muotoilu ja parempi teho sekä mukavuus. Kun ilmastointilaite kytketään pois toiminnasta, puhaltimet kuivaavat laitteen kennoston ennen laitteiston täydellistä sammumista. Ergonominen ja käytännöllinen säädin taustavaloilla. Tehokkuuden rajoitusnappi: vähentää tehoja 75 tai 50%. Vähentää ylikuorman vaaraa, kun muita koneita päällä. Plasma suodatin pölyn poistoon, bakterien hävitykseen ja ilmanraikkauteen. DC hybridi invertteri teknologiaa kaksoisrotaatio kompressorilla. Pohjolan versio, jossa mukana pohjalevyn sulatus ja ylläpitolämpö toiminto. 5SKVP2-ND hi-wall Sisäyksikkö 5SKVP2-ND Sisäyksikön tiedot Sisäyksikkö RAS-25SKVP2-ND RAS-35SKVP2-ND RAS-45SKVP2-ND Mitat (KxPxL) (mm) 275x790x x790x x790x205 Nettopaino kg (kg) Ilmavirta (Jäähdytys) (m 3 /h) (Lämmitys) (m 3 /h) Äänenpainetaso (Jäähdytys) (db) (Lämmitys) (db) TOSHIBA

36 Toshiba IAQ suodattimet Elegantti yksikkö parannetulla energiatehokkuudella ja sisäilman laadulla. Toshiba IAQ suodatinjärjestelmä sisältää erittäin tehokkaat antivirus-, antibakteeri- ja hajunpoistotoiminnot. My comfort-painike t allentaa halutut toiminta-arvot. Toshiban IAQ suodatin järjestelmä sisältää erittäin tehokkaan virusten, bakteereiden ja hajujen poiston. Itsepuhdistustoiminto poistaa kosteuden laitteston sisältä. Toshiban DC hybridi invertterin teknikka säätää laitteiston tarvitsemaa tehoa. Moderni muotoilu ja kompakti koko. N 3 K V 2 hi-wall Sisäyksikkö N3KV2 Sisäyksikkö RAS- B10N3KV2-E B13N3KV2-E B16N3KV2-E B22N3KV2-E M24N3KV2-E Ilmavirta m³/h - l/s CO Äänenpainetaso (h) db(a) CO 38/25 39/26 45/30 47/35 49/37 Äänenvoimakkuustaso (h/l) db(a) CO 51/38 52/39 58/43 60/48 62/50 Ilmavirta m³/h - l/s HP Äänenpainetaso (h) db(a) HP 39/27 40/28 45/31 47/35 49/37 Äänenvoimakkuustaso (h/l) db(a) HP 52/40 53/41 58/44 60/48 62/50 Mitat (KxPxL) mm 275 x 790 x x 790 x x 790 x x 1050 x x 1050 x 228 Paino kg Liitännät (kaasu-neste) 3/8" - 1/4" 3/8" - 1/4" 1/2" - 1/4" 1/2" - 1/4" 1/2" - 1/4" CO= jäähdytystila HP= lämmitystila TOSHIBA 37

37 RAS Kotitaloudet Lattialämmitystoiminto Innovatiivinen ja kompakti yksikkö, joka asennetaan lattialle tai seinän alaosaan, sopii täydellisesti ikkunan alle tai välikattoon. Ainutlaatuinen lattialämmitystoiminto, joka tuottaa tehokkaasti virtaa lattiatasolla yhtenäistäen huonelämmityksen. Kompakti ja moderni muotoilu kaikissa kolmessa mitassa (60x70x22 cm). Kaksois-Puhallus. Kaksi ilmanpuhallusaukkoa kattamaan laajempi puhallussäde. Toshiba IAQ suodatinjärjestelmä poistaa viruksia, bakteereja ja hajuja. Lapsilukko-toiminto laitteen näyttöpaneelissa. Näytön kirkkauta voi himmentää näytön kirkkauden säädön avulla. Automaattinen uudelleen käynnistys sähkökatkosten varalle. U F V KonSoli Sisäyksikkö UFV Sisäyksikön tiedot Sisäyksikkö HP RAS-B10UFV-E RAS-B13UFV-E RAS-B18UFV-E Ilmavirta m³/h - l/s CO Äänenpainetaso (h) db(a) CO 39/26 40/27 46/34 Äänenvoimakkuustaso (h/l) db(a) CO Ilmavirta m³/h - l/s HP Äänenpainetaso (h) db(a) HP 39/26 40/27 46/34 Äänenvoimakkuustaso (h/l) db(a) HP Mitat (KxPxL) mm 600x700x x700x x700x220 Paino kg Liitännät (kaasu-neste) 3/8" - 1/4" 3/8" - 1/4" 1/2" - 1/4" CO= jäähdytystila HP= lämmitystila 38 TOSHIBA

38 Esimerkkejä sisäyksikköjen yhdistelmistä 2:1 3: RAS-M18UAV-E RAS-3M26UAV-E 4:1 5: RAS-4M27UAV-E RAS-5M34UAV-E1 Huomioitavaa: Voi käyttää erityyppisiä sisäyksiköitä. Katso taulukosta eri kokojen yhteensopivuudet. TOSHIBA 39

39 RAS Kotitaloudet Ulkoyksikkö RAS-M18UAV-E Kombinaatioarvot (koko 18) lämpöpumppu Suorituskyky jäähdytystoiminnolla Toimintotila Yhdistelmä Laitteen teho (kw) Jäähdytysteho (kw) Ottoteho (W) Käyttövirta (A) Laite 1 Laite B Laite 1 Laite B Min. Nim. Max. Min. Nim. Max. Min. Nim. Max. Pdc SEER Luokka ,00 2,00 1,4 4,0 4, ,61 4,50 9, A ,64 1,96 1,4 4,6 6, ,61 5,61 9,54 4,6 6,2 A ,55 2,55 1,4 5,1 6, ,61 6,45 9,54 5,1 6,3 A ,31 1,79 1,4 5,1 6, ,61 6,45 9,63 5,1 6,3 A++ 2 laitetta toiminnassa ,95 2,15 1,4 5,1 6, ,61 6,45 9,63 5,1 6,3 A ,53 1,57 1,4 5,1 6, ,61 6,45 9,63 5,1 6,3 A ,19 1,91 1,4 5,1 6, ,61 6,45 9,63 5,1 6,3 A ,55 2,55 1,4 5,1 6, ,61 6,45 9,63 5,1 6,3 A ,85 2,35 1,4 5,2 6, ,61 6,45 9,63 5,2 6,3 A++ Suorituskyky lämmitystoiminnolla Toimintotila Yhdistelmä Laitteen teho (kw) Jäähdytysteho (kw) Ottoteho (W) Käyttövirta (A) Laite 1 Laite B Laite 1 Laite B Min. Nim. Max. Min. Nim. Max. Min. Nim. Max. Pdh SCOP Luokka ,70 2,70 1,0 5,4 8, ,14 5,35 11,12 3 4,6 A ,22 2,18 1,0 5,4 8, ,14 5,35 11,22 3 4,6 A ,70 2,70 1,0 5,4 8, ,14 5,35 11,22 3 4,6 A ,57 1,93 1,0 5,5 8, ,14 5,24 11,22 3 4,6 A+ 2 laitetta toiminnassa ,06 2,44 1,0 5,5 8, ,14 5,24 11,22 3 4,6 A ,69 1,81 1,0 5,5 8, ,14 5,24 11,22 3 4,6 A ,18 2,32 1,0 5,5 8, ,14 5,24 11,22 3 4,6 A ,75 2,75 1,0 5,5 8, ,14 5,24 11,22 3 4,6 A ,93 2,67 1,0 5,6 8, ,14 5,35 11,22 3 4,6 A+ 40 TOSHIBA

40 Ulkoyksikkö RAS-3M26UAV-E Kombinaatioarvot (koko 26) lämpöpumppu Suorituskyky jäähdytystoiminnolla Toimintotila Yhdistelmä Laitteen teho (kw) Jäähdytysteho (kw) Ottoteho (W) Käyttövirta (A) Pdc SEER Luokka Laite 1 Laite B Laite C Laite 1 Laite B Laite C Min. Nim. Max. Min. Nim. Max. Min. Nim. Max ,00 2,00 2,00 3,8 6,0 8, ,59 6,41 12,07 6 5,6 A ,70 2,00 2,00 3,8 6,7 8, ,59 7,60 12,07 6,7 5,8 A ,56 1,92 1,92 3,9 7,4 8, ,64 9,04 12,20 7,4 5,8 A ,92 1,74 1,74 3,9 7,4 8, ,64 9,04 12,20 7,4 5,8 A ,11 1,64 1,64 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,44 1,48 1,48 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,73 1,33 1,33 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,70 2,70 2,00 3,8 7,4 8, ,59 8,47 12,07 7,4 5,9 A ,26 2,38 1,76 3,9 7,4 8, ,64 9,04 12,20 7,4 5,8 A ,62 2,17 1,61 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,81 2,06 1,53 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,15 1,87 1,38 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,45 1,69 1,25 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,91 2,91 1,57 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,26 2,68 1,45 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,46 2,56 1,38 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,79 2,34 1,26 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,10 2,14 1,16 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,03 3,03 1,35 4,0 7,4 8, ,69 9,04 12,29 7,4 5,9 A ,22 2,90 1,29 4,0 7,4 8, ,69 9,04 12,29 7,4 6,1 A ,60 2,70 1,20 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,92 2,48 1,10 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,47 2,47 2,47 3,9 7,4 8, ,64 9,04 12,20 7,4 5,8 A ,01 2,20 2,20 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A+ 3 laitetta toiminnassa ,36 2,02 2,02 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,56 1,92 1,92 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,89 1,75 1,75 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,20 1,60 1,60 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,71 2,71 1,98 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,06 2,51 1,83 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,25 2,40 1,75 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,63 2,24 1,63 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,94 2,06 1,50 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,85 2,85 1,71 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,03 2,73 1,64 4,0 7,4 8, ,69 9,04 12,29 7,4 6,1 A ,41 2,56 1,53 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,72 2,36 1,42 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,47 2,47 2,47 4,0 7,4 8, ,69 9,04 12,29 7,4 5,8 A ,80 2,30 2,30 4,0 7,4 8, ,69 9,04 12,29 7,4 5,9 A ,98 2,21 2,21 4,0 7,4 8, ,69 9,04 12,29 7,4 6 A ,36 2,07 2,07 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,67 1,91 1,91 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,66 2,66 2,19 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,84 2,56 2,10 4,1 7,5 9, ,73 9,15 12,42 7,5 6,1 A ,17 2,38 1,95 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,48 2,21 1,81 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,50 2,50 2,50 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A ,68 2,41 2,41 4,1 7,5 9, ,73 9,15 12,42 7,5 6,1 A ,00 2,25 2,25 4,1 7,5 9, ,73 9,15 12,42 7,5 6 A+ Kaikki näiden sivujen arvot on mitoitettu Hi-Wall N3KV2 sisäyksiköillä, paitsi koko 18 (lattiakonsoli UFV).
