Johtokanavat PVC:stä ja alumiinista. tehalit.brp tehalit.brap

Transkriptio

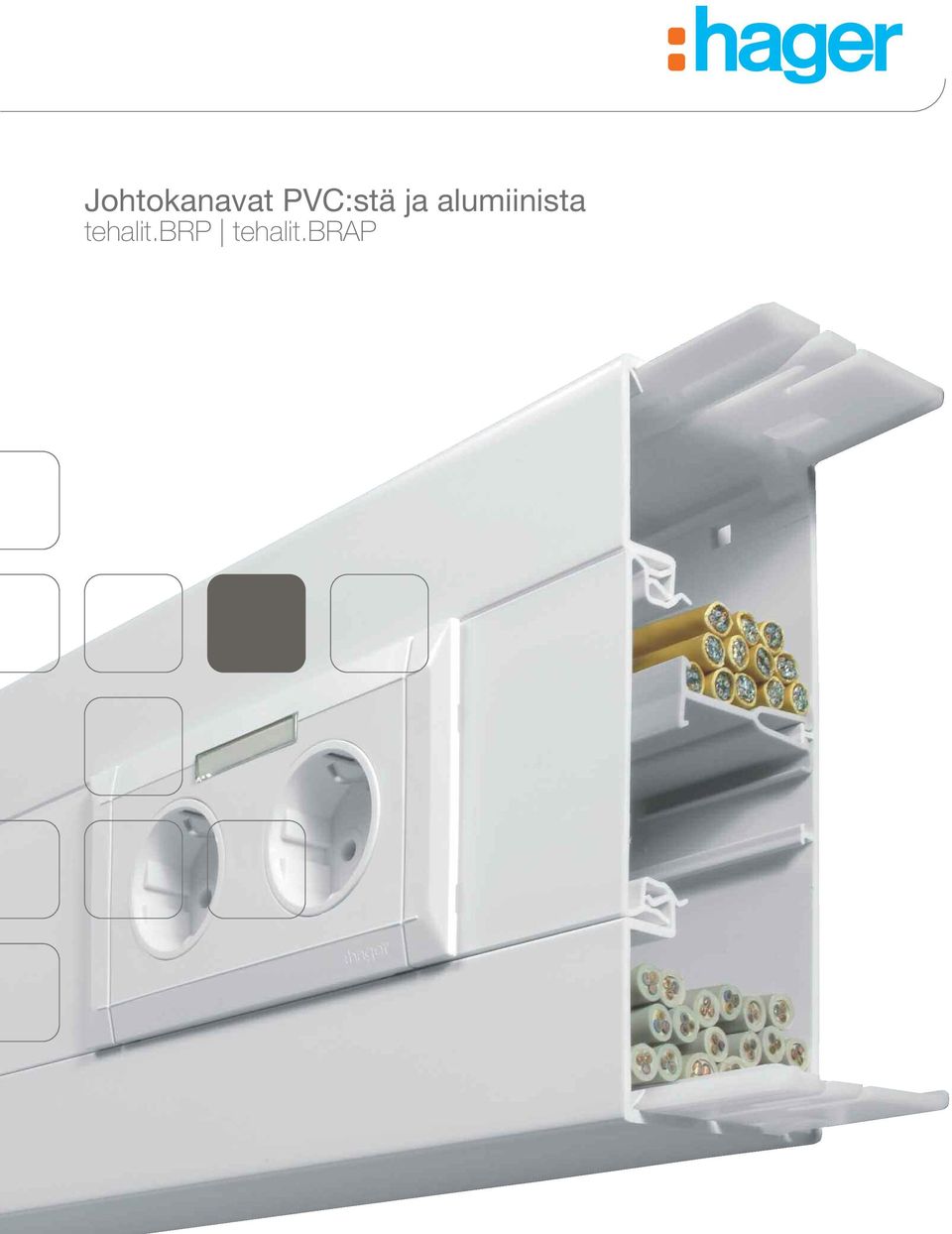

1 Johtokanavat PVC:stä ja alumiinista tehalit.brp tehalit.brap

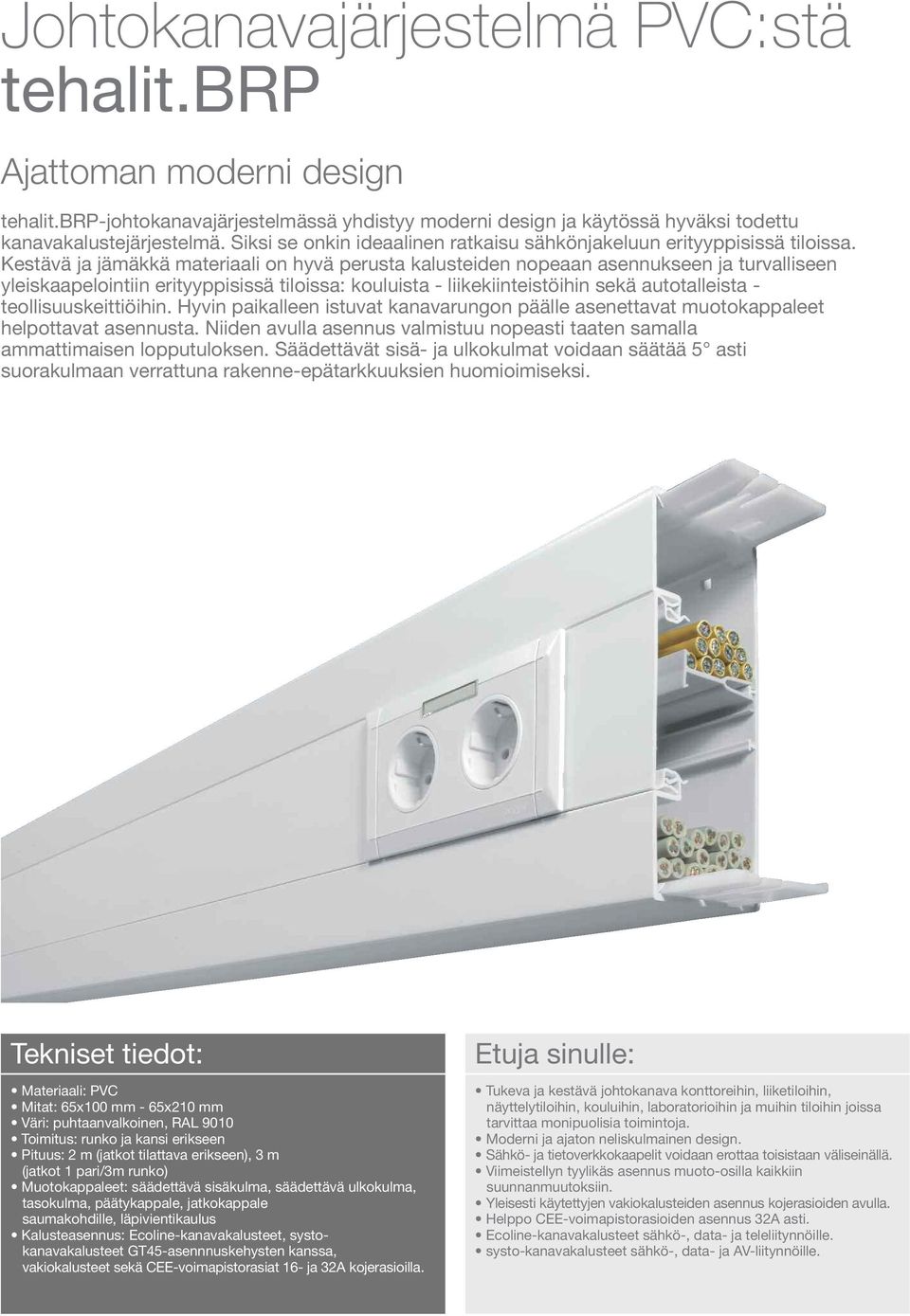

2 Johtokanavajärjestelmä PVC:stä tehalit.brp Ajattoman moderni design tehalit.brp-johtokanavajärjestelmässä yhdistyy moderni design ja käytössä hyväksi todettu kanavakalustejärjestelmä. Siksi se onkin ideaalinen ratkaisu sähkönjakeluun erityyppisissä tiloissa. Kestävä ja jämäkkä materiaali on hyvä perusta kalusteiden nopeaan asennukseen ja turvalliseen yleiskaapelointiin erityyppisissä tiloissa: kouluista - liikekiinteistöihin sekä autotalleista - teollisuuskeittiöihin. Hyvin paikalleen istuvat kanavarungon päälle asenettavat muotokappaleet helpottavat asennusta. Niiden avulla asennus valmistuu nopeasti taaten samalla ammattimaisen lopputuloksen. Säädettävät sisä- ja ulkokulmat voidaan säätää 5 asti suorakulmaan verrattuna rakenne-epätarkkuuksien huomioimiseksi. Tekniset tiedot: Materiaali: PVC Mitat: 65x100 mm - 65x210 mm Väri: puhtaanvalkoinen, RAL 9010 Toimitus: runko ja kansi erikseen Pituus: 2 m (jatkot tilattava erikseen), 3 m (jatkot 1 pari/3m runko) Muotokappaleet: säädettävä sisäkulma, säädettävä ulkokulma, tasokulma, päätykappale, jatkokappale saumakohdille, läpivientikaulus Kalusteasennus: Ecoline-kanavakalusteet, systokanavakalusteet GT45-asennnuskehysten kanssa, vakiokalusteet sekä CEE-voimapistorasiat 16- ja 32A kojerasioilla. Etuja sinulle: Tukeva ja kestävä johtokanava konttoreihin, liiketiloihin, näyttelytiloihin, kouluihin, laboratorioihin ja muihin tiloihin joissa tarvittaa monipuolisia toimintoja. Moderni ja ajaton neliskulmainen design. Sähkö- ja tietoverkkokaapelit voidaan erottaa toisistaan väliseinällä. Viimeistellyn tyylikäs asennus muoto-osilla kaikkiin suunnanmuutoksiin. Yleisesti käytettyjen vakiokalusteiden asennus kojerasioiden avulla. Helppo CEE-voimapistorasioiden asennus 32A asti. Ecoline-kanavakalusteet sähkö-, data- ja teleliitynnöille. systo-kanavakalusteet sähkö-, data- ja AV-liitynnöille.

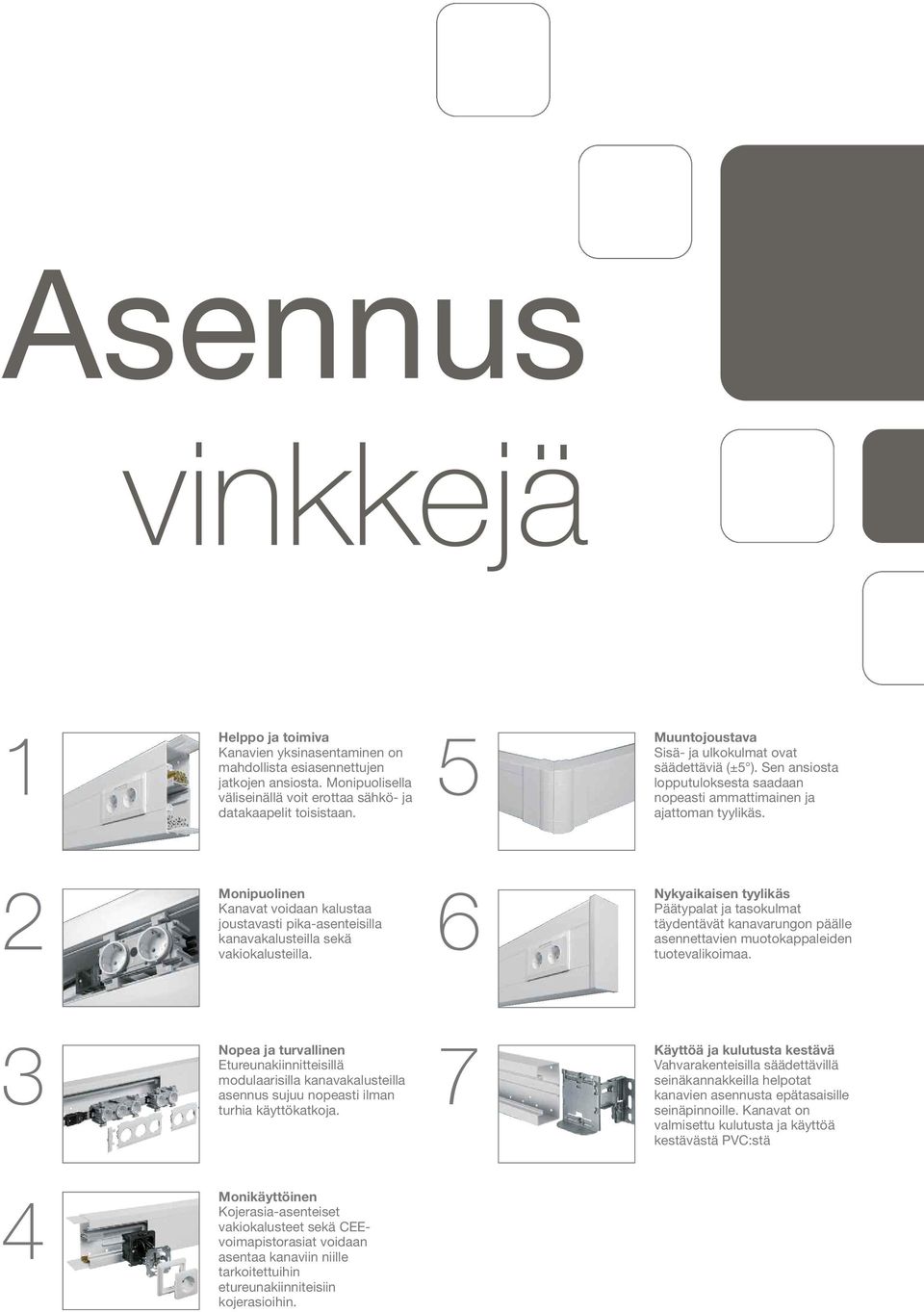

3 Asennus vinkkejä 1 Helppo ja toimiva Kanavien yksinasentaminen on mahdollista esiasennettujen jatkojen ansiosta. Monipuolisella väliseinällä voit erottaa sähkö- ja datakaapelit toisistaan. 5 Muuntojoustava Sisä- ja ulkokulmat ovat säädettäviä (±5 ). Sen ansiosta lopputuloksesta saadaan nopeasti ammattimainen ja ajattoman tyylikäs. 2 Monipuolinen Kanavat voidaan kalustaa joustavasti pika-asenteisilla kanavakalusteilla sekä vakiokalusteilla. 6 Nykyaikaisen tyylikäs Päätypalat ja tasokulmat täydentävät kanavarungon päälle asennettavien muotokappaleiden tuotevalikoimaa. 3 Nopea ja turvallinen Etureunakiinnitteisillä modulaarisilla kanavakalusteilla asennus sujuu nopeasti ilman turhia käyttökatkoja. 7 Käyttöä ja kulutusta kestävä Vahvarakenteisilla säädettävillä seinäkannakkeilla helpotat kanavien asennusta epätasaisille seinäpinnoille. Kanavat on valmisettu kulutusta ja käyttöä kestävästä PVC:stä 4 Monikäyttöinen Kojerasia-asenteiset vakiokalusteet sekä CEEvoimapistorasiat voidaan asentaa kanaviin niille tarkoitettuihin etureunakiinniteisiin kojerasioihin.

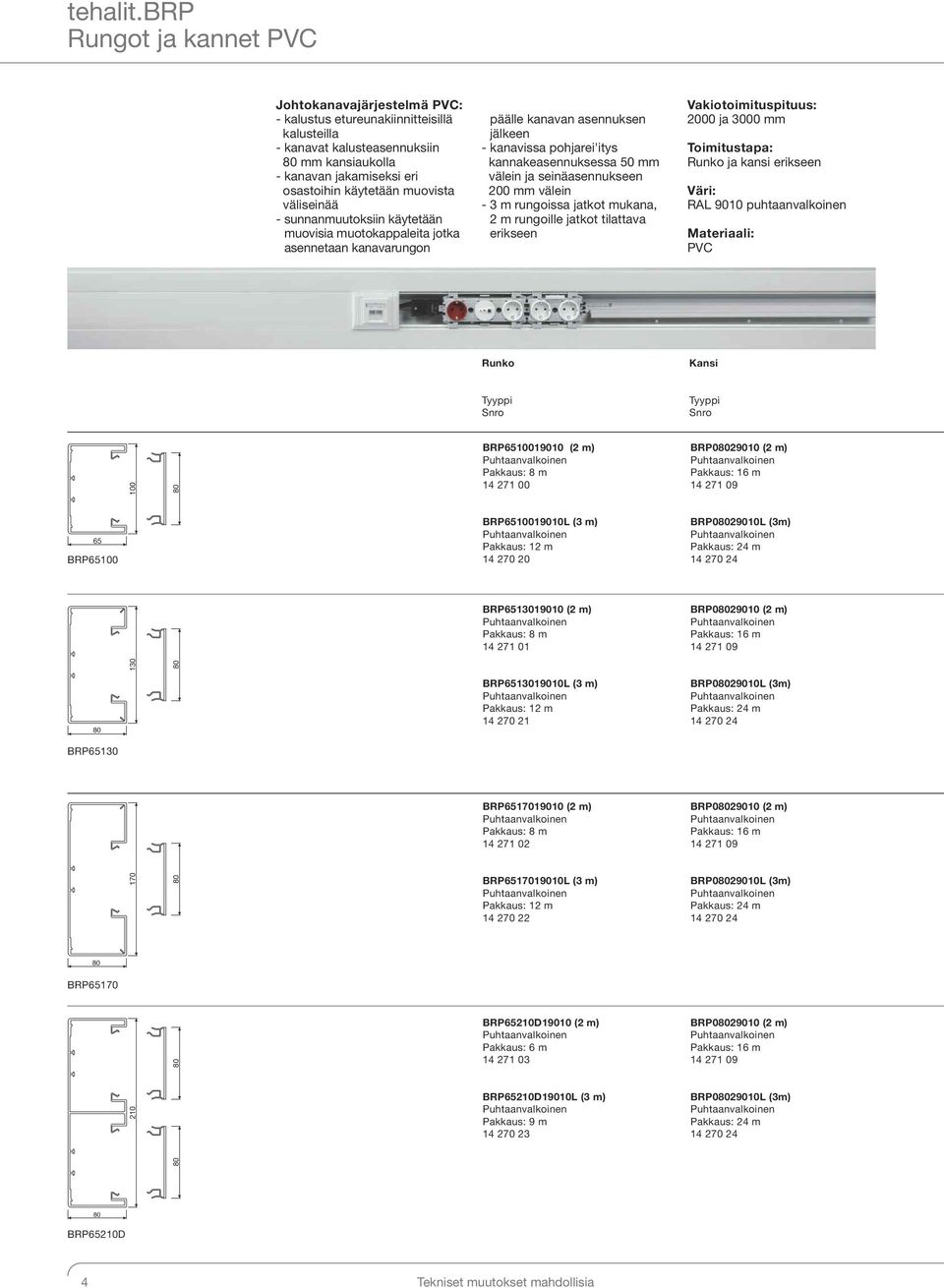

4 tehalit.brp Rungot ja kannet PVC Johtokanavajärjestelmä PVC: - kalustus etureunakiinnitteisillä kalusteilla - kanavat kalusteasennuksiin 80 mm kansiaukolla - kanavan jakamiseksi eri osastoihin käytetään muovista väliseinää - sunnanmuutoksiin käytetään muovisia muotokappaleita jotka asennetaan kanavarungon päälle kanavan asennuksen jälkeen - kanavissa pohjarei'itys kannakeasennuksessa 50 mm välein ja seinäasennukseen 200 mm välein - 3 m rungoissa jatkot mukana, 2 m rungoille jatkot tilattava erikseen Vakiotoimituspituus: 2000 ja 3000 mm Toimitustapa: Runko ja kansi erikseen Väri: RAL 9010 puhtaanvalkoinen Materiaali: PVC Runko Kansi BRP (2 m) Pakkaus: 8 m BRP (2 m) Pakkaus: 16 m BRP65100 BRP L (3 m) Pakkaus: 12 m BRP L (3m) Pakkaus: 24 m BRP (2 m) Pakkaus: 8 m BRP (2 m) Pakkaus: 16 m BRP65130 BRP L (3 m) Pakkaus: 12 m BRP L (3m) Pakkaus: 24 m BRP (2 m) Pakkaus: 8 m BRP (2 m) Pakkaus: 16 m BRP L (3 m) Pakkaus: 12 m BRP L (3m) Pakkaus: 24 m BRP BRP65210D19010 (2 m) Pakkaus: 6 m BRP65210D19010L (3 m) Pakkaus: 9 m BRP (2 m) Pakkaus: 16 m BRP L (3m) Pakkaus: 24 m BRP65210D 4 Tekniset muutokset mahdollisia

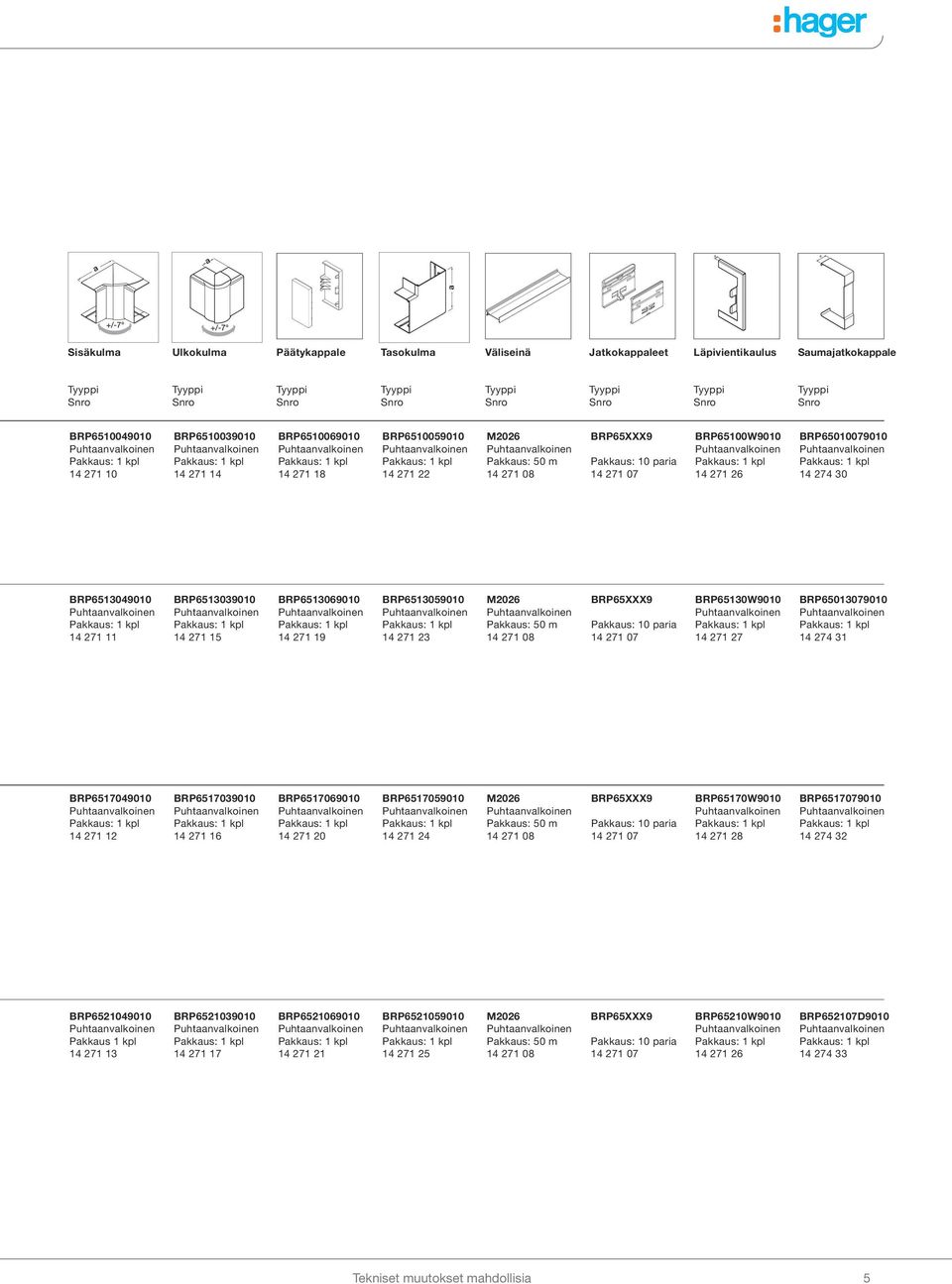

5 a a a a a Sisäkulma Ulkokulma Päätykappale Tasokulma Väliseinä Jatkokappaleet Läpivientikaulus Saumajatkokappale BRP BRP BRP BRP M2026 Pakkaus: 50 m BRP65XXX9 Pakkaus: 10 paria BRP65100W BRP BRP BRP BRP BRP M2026 Pakkaus: 50 m BRP65XXX9 Pakkaus: 10 paria BRP65130W BRP BRP BRP BRP BRP M2026 Pakkaus: 50 m BRP65XXX9 Pakkaus: 10 paria BRP65170W BRP BRP Pakkaus 1 kpl BRP BRP BRP M2026 Pakkaus: 50 m BRP65XXX9 Pakkaus: 10 paria BRP65210W BRP652107D Tekniset muutokset mahdollisia 5

6 tehalit.brap Rungot ja kannet alumiinista Johtokanavajärjestelmä Alu: - kalustus etureunakiinnitteisillä kalusteilla - kanavat 80 mm kansiaukolla - kanavan jakamiseksi eri osastoihin käytetään muovista tai teräksistä väliseinää - sunnanmuutoksiin käytetään muovisia muotokappaleita jotka asennetaan kanavarugon päälle kanavan asennuksen jälkeen - kanavissa ei pohjareikiä, toimitus pohjarei'illä, kysy erikseen - L5802: 1 pakkaus = 25 yläosaa + 25 alaosaa Vakiotoimituspituus: 2000 mm, muut mitat kysy erikseen Toimitustapa: Runko ja kansi erikseen Toimitusväri Runko Kansi puhtaanvalkoinen BRAP BRAP anodisoitu BRAP651001ELN BRAP0802ELN BRAP65100 Pakkaus: 8m Pakkaus: 16m puhtaanvalkoinen BRAP BRAP anodisoitu BRAP651301ELN BRAP0802ELN Pakkaus: 8m Pakkaus: 16m 65 BRAP65130 puhtaanvalkoinen anodisoitu BRAP BRAP651701ELN BRAP BRAP0802ELN Pakkaus: 8m Pakkaus: 16m 65 BRAP Tekniset muutokset mahdollisia

7 Väri: RAL 9010 puhtaanvalkoinen ELN anodisoitu alumiini Materiaali: Alumiini a a a Sisäkulma Ulkokulma Päätykaappale Tasokulma Väliseinä PVC Väliseinä teräs Jatkotapit Maadoitusliitinpakkaus BRP BRP L BRP M L6477VERZ L L BRAP651004HLAN BRAP651003HLAN L6532ELN BRP651005HLAN Pakkaus: kpl Pakkaus: 40 m Pakkaus: 32 m Pakkaus: 100 kpl BRP BRP L BRP M L6477VERZ L L BRAP651304HLAN BRAP651303HLAN L5533ELN BRAP651305HLAN Pakkaus: 40 m Pakkaus: 32 m Pakkaus: 100 kpl BRP BRP L BRP M L6477VERZ L L BRAP651704HLAN BRAP651703HLAN L6534ELN BRAP651705HLAN Pakkaus: 40 m Pakkaus: 32 m Pakkaus: 100 kpl Tekniset muutokset mahdollisia 7

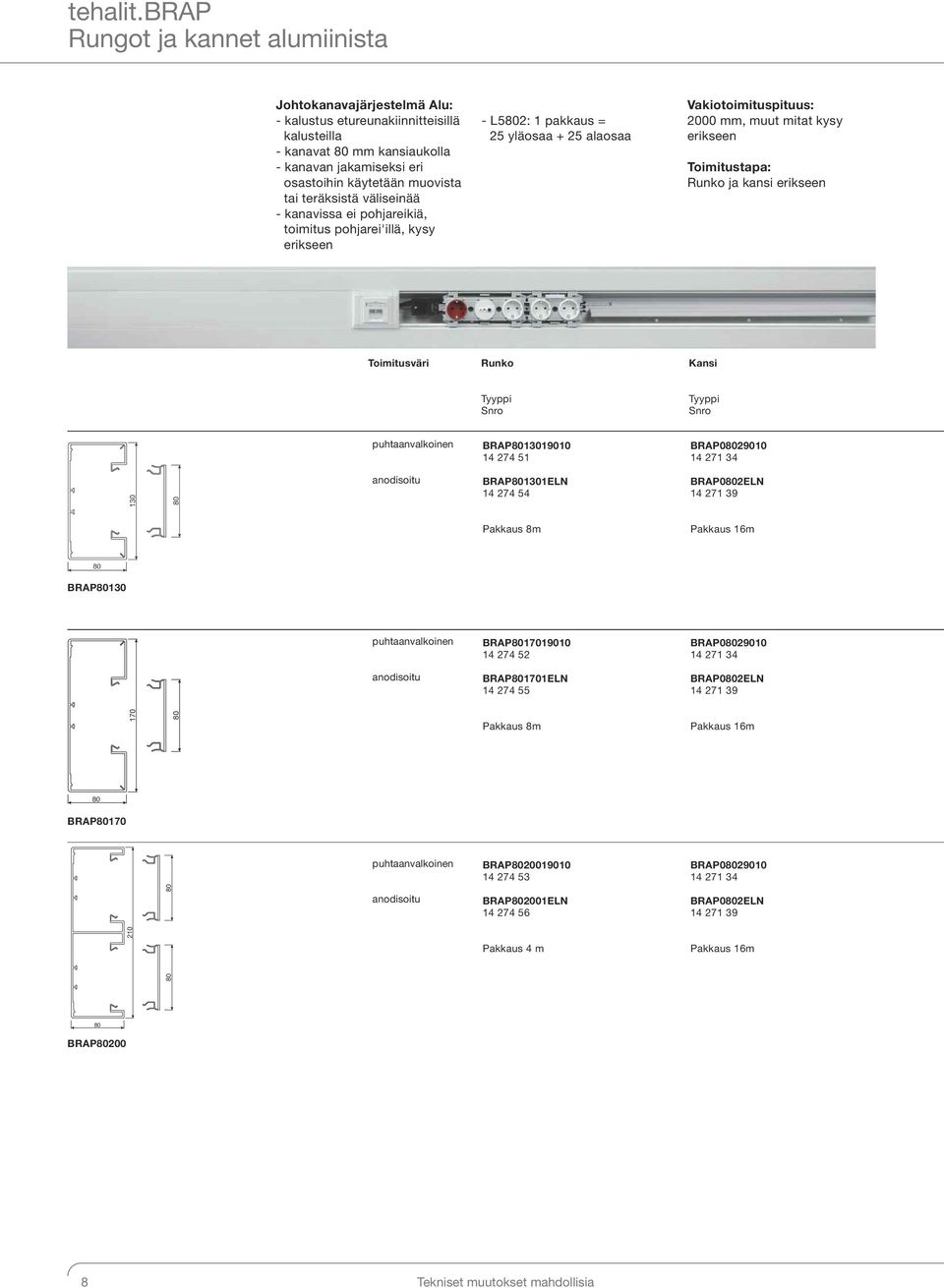

8 tehalit.brap Rungot ja kannet alumiinista Johtokanavajärjestelmä Alu: - kalustus etureunakiinnitteisillä kalusteilla - kanavat 80 mm kansiaukolla - kanavan jakamiseksi eri osastoihin käytetään muovista tai teräksistä väliseinää - kanavissa ei pohjareikiä, toimitus pohjarei'illä, kysy erikseen - L5802: 1 pakkaus = 25 yläosaa + 25 alaosaa Vakiotoimituspituus: 2000 mm, muut mitat kysy erikseen Toimitustapa: Runko ja kansi erikseen Toimitusväri Runko Kansi puhtaanvalkoinen BRAP BRAP anodisoitu BRAP801301ELN BRAP0802ELN Pakkaus 8m Pakkaus 16m 80 BRAP80130 puhtaanvalkoinen anodisoitu BRAP BRAP801701ELN BRAP BRAP0802ELN Pakkaus 8m Pakkaus 16m 80 BRAP80170 puhtaanvalkoinen BRAP BRAP anodisoitu BRAP802001ELN Pakkaus 4 m BRAP0802ELN Pakkaus 16m 80 BRAP Tekniset muutokset mahdollisia

9 Väri: RAL 9010 puhtaanvalkoinen ELN anodisoitu alumiini Materiaali: Alumiini a a a a a Sisäkulma Ulkokulma Päätykaappale Päätykaappale Väliseinä PVC Väliseinä teräs Jatkotapit Maadoitusliitinpakkaus L M L6477VERZ L L L8032ELN Pakkaus 1 kpl Pakkaus 40 m Pakkaus 32 m Pakkaus 100 kpl Pakkaus 1 kpl L M L6477VERZ L L L8033ELN Pakkaus 1 kpl Pakkaus 40 m Pakkaus 32 m Pakkaus 100 kpl Pakkaus 1 kpl L M L6477VERZ L L L8081ELN L8082ELN L8034ELN Pakkaus 1 kpl Pakkaus 1 kpl Pakkaus 1 kpl Pakkaus 40 m Pakkaus 32 m Pakkaus 100 kpl Pakkaus 1 kpl Tekniset muutokset mahdollisia 9

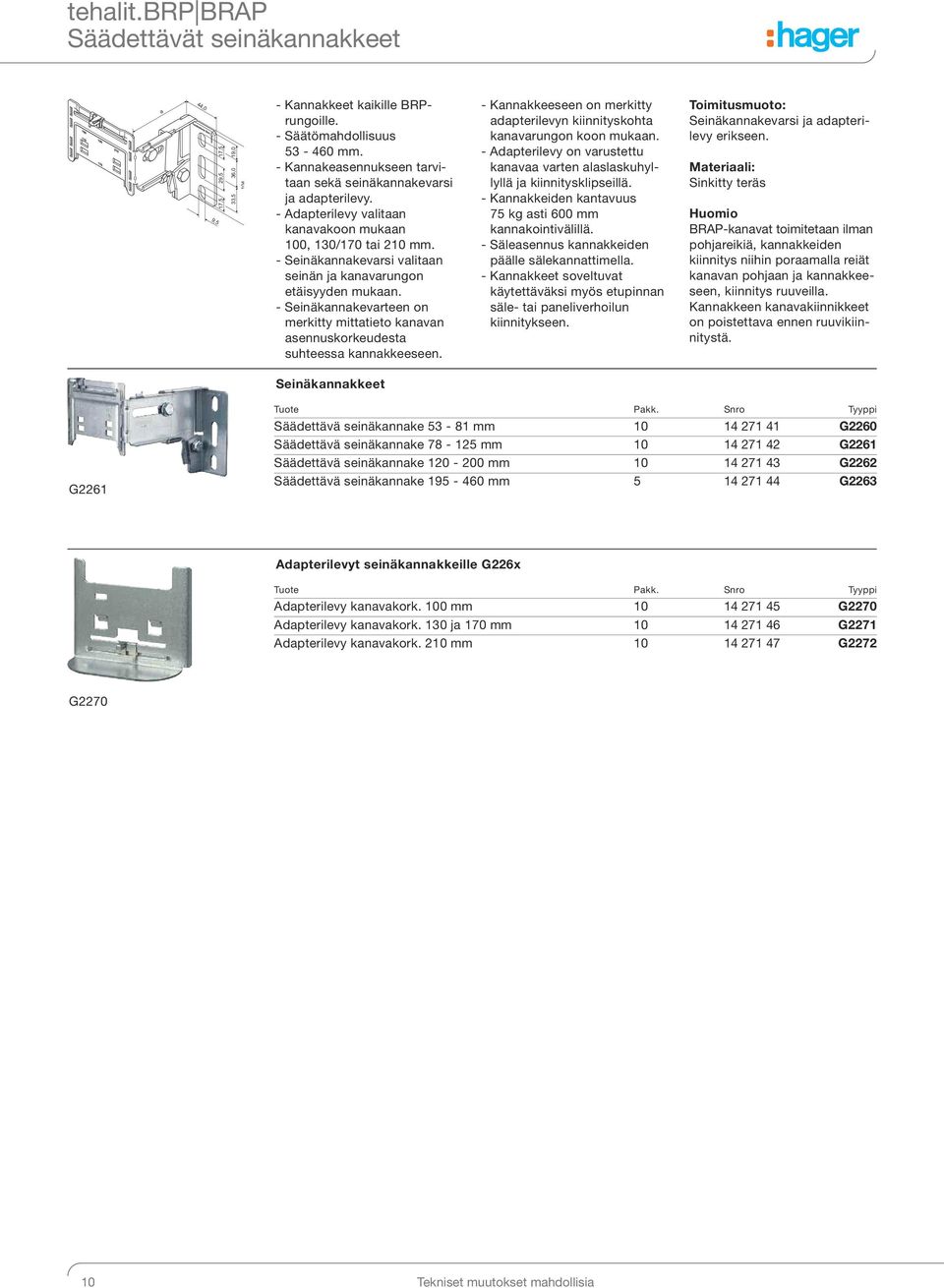

10 tehalit.brp BRAP Säädettävät seinäkannakkeet a 44,0 9,5 17,5 1 7,5 29, 5 3 3,5 36,0 19, Kannakkeet kaikille BRPrungoille. - Säätömahdollisuus mm. - Kannakeasennukseen tarvitaan sekä seinäkannakevarsi ja adapterilevy. - Adapterilevy valitaan kanavakoon mukaan 100, 130/170 tai 210 mm. - Seinäkannakevarsi valitaan seinän ja kanavarungon etäisyyden mukaan. - Seinäkannakevarteen on merkitty mittatieto kanavan asennuskorkeudesta suhteessa kannakkeeseen. - Kannakkeeseen on merkitty adapterilevyn kiinnityskohta kanavarungon koon mukaan. - Adapterilevy on varustettu kanavaa varten alaslaskuhyllyllä ja kiinnitysklipseillä. - Kannakkeiden kantavuus 75 kg asti 600 mm kannakointivälillä. - Säleasennus kannakkeiden päälle sälekannattimella. - Kannakkeet soveltuvat käytettäväksi myös etupinnan säle- tai paneliverhoilun kiinnitykseen. Toimitusmuoto: Seinäkannakevarsi ja adapterilevy erikseen. Materiaali: Sinkitty teräs Huomio BRAP-kanavat toimitetaan ilman pohjareikiä, kannakkeiden kiinnitys niihin poraamalla reiät kanavan pohjaan ja kannakkeeseen, kiinnitys ruuveilla. Kannakkeen kanavakiinnikkeet on poistettava ennen ruuvikiinnitystä. Seinäkannakkeet G2261 Säädettävä seinäkannake mm G2260 Säädettävä seinäkannake mm G2261 Säädettävä seinäkannake mm G2262 Säädettävä seinäkannake mm G2263 Adapterilevyt seinäkannakkeille G226x Adapterilevy kanavakork. 100 mm G2270 Adapterilevy kanavakork. 130 ja 170 mm G2271 Adapterilevy kanavakork. 210 mm G2272 G Tekniset muutokset mahdollisia

11 tehalit.brp BRAP Peitesäleet ja säletarvikkeet Peitesäleet - Peitesäleillä peität seinän ja kanavan välisen tilan ja samanaikaisesti ohjaat läpi virtaavan lämpimän ilman ikkunapintaa vasten. - Ilman läpivirtaus 65 % esteettömään tilaan verrattuna. - Peitesäleet ja sälekannattimet helppo asentaa. - L6451: muodostaa tasaisen pinnan koururungon taakse ilman ilmarakoa Materiaali: Alumiini Sälekannatin - Pitää peitesäleet oikealla etäisyydellä toisistaan. - Säleasennus helppo nostaa ylös kannakeilta esim. siivouksen ajaksi. - Useampi kannatin voidaan liittää yhteen. Materiaali: PC/ABS (halogeeniton muovi) Huomio BRAP-rungot toimitetaan ilman pohjareikiä. Kiinnitysreiät pystysäleverhoilun magneettikiinnikkeille BRAP-runkoihin on porattava erikseen asennusvaiheessa. Asennuspakkaus etupinnan säleverhoilulle Pakkaus sisältää: 3 magneettipidikettä, 3 lattiakiinnikettä, 3 varmistusketjua, 3 vapautusvipua, kiinnikkeet sälepidikkeille ja ruuvit. G2276 Asennuspakkaus etusäleas. 1 kpl G2276 Peitesäle tasapinnalla L Käytetään ensimmäisenä säleenä kanavarungon, kun koururungon jälkeen ei haluta ilmarakoa. Toimituspituus 2000 mm, muut pituudet kysy erikseen. Peitesäle tasapin. alu,puh.val 100 m L Peitesäle tasapin. alu,anodis. 100 m L6451ELN Peitesäle ilmanohjaukseen Toimituspituus 2000 mm, muut pituudet kysy erikseen. L Peitesäle vakio alu, puh.val. 100 m L Peitesäle vakio alu, anodis. 100 m L6450ELN Jatkotapit L5412 Jatkotapit peitesäleiden jatkamiseksi. Jatkotappi 100 kpl L5412 Sälekannattimet 10-osainen kannake säleille L6450/L6451 M5900 Sälekannatin 10-os. VHA 10 kpl M5900GRAU Lukitussokka sälekannattimelle Sälekannatin voidaan kiinnittää lukitussokan avulla seinäkannakkeeseen. M5919 Lukitussokka 50 kpl M5919 Tukiputki L6991VERZ Tukiputkea käytetään etupintaan tehtävän säleasennuksen kiinnitykseen. Vakiotoimituspituus 2000 mm. Tukiputki 16 m L6991 Tekniset muutokset mahdollisia 11

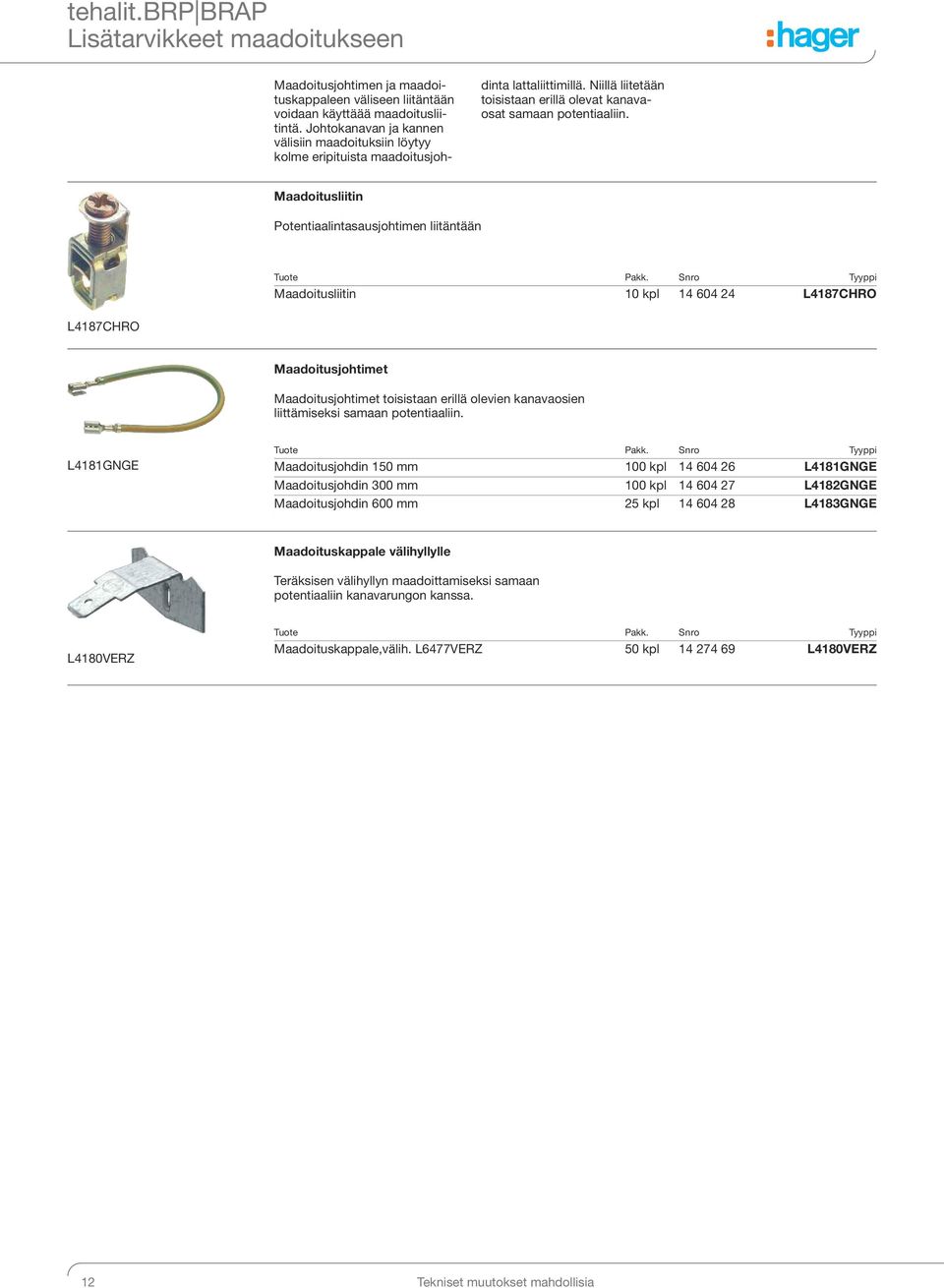

12 tehalit.brp BRAP Lisätarvikkeet maadoitukseen Maadoitusjohtimen ja maadoituskappaleen väliseen liitäntään voidaan käyttäää maadoitusliitintä. Johtokanavan ja kannen välisiin maadoituksiin löytyy kolme eripituista maadoitusjohdinta lattaliittimillä. Niillä liitetään toisistaan erillä olevat kanavaosat samaan potentiaaliin. Maadoitusliitin Potentiaalintasausjohtimen liitäntään Maadoitusliitin 10 kpl L4187CHRO L4187CHRO Maadoitusjohtimet Maadoitusjohtimet toisistaan erillä olevien kanavaosien liittämiseksi samaan potentiaaliin. L4181GNGE Maadoitusjohdin 150 mm 100 kpl L4181GNGE Maadoitusjohdin 300 mm 100 kpl L4182GNGE Maadoitusjohdin 600 mm 25 kpl L4183GNGE Maadoituskappale välihyllylle Teräksisen välihyllyn maadoittamiseksi samaan potentiaaliin kanavarungon kanssa. L4180VERZ Maadoituskappale,välih. L6477VERZ 50 kpl L4180VERZ 12 Tekniset muutokset mahdollisia

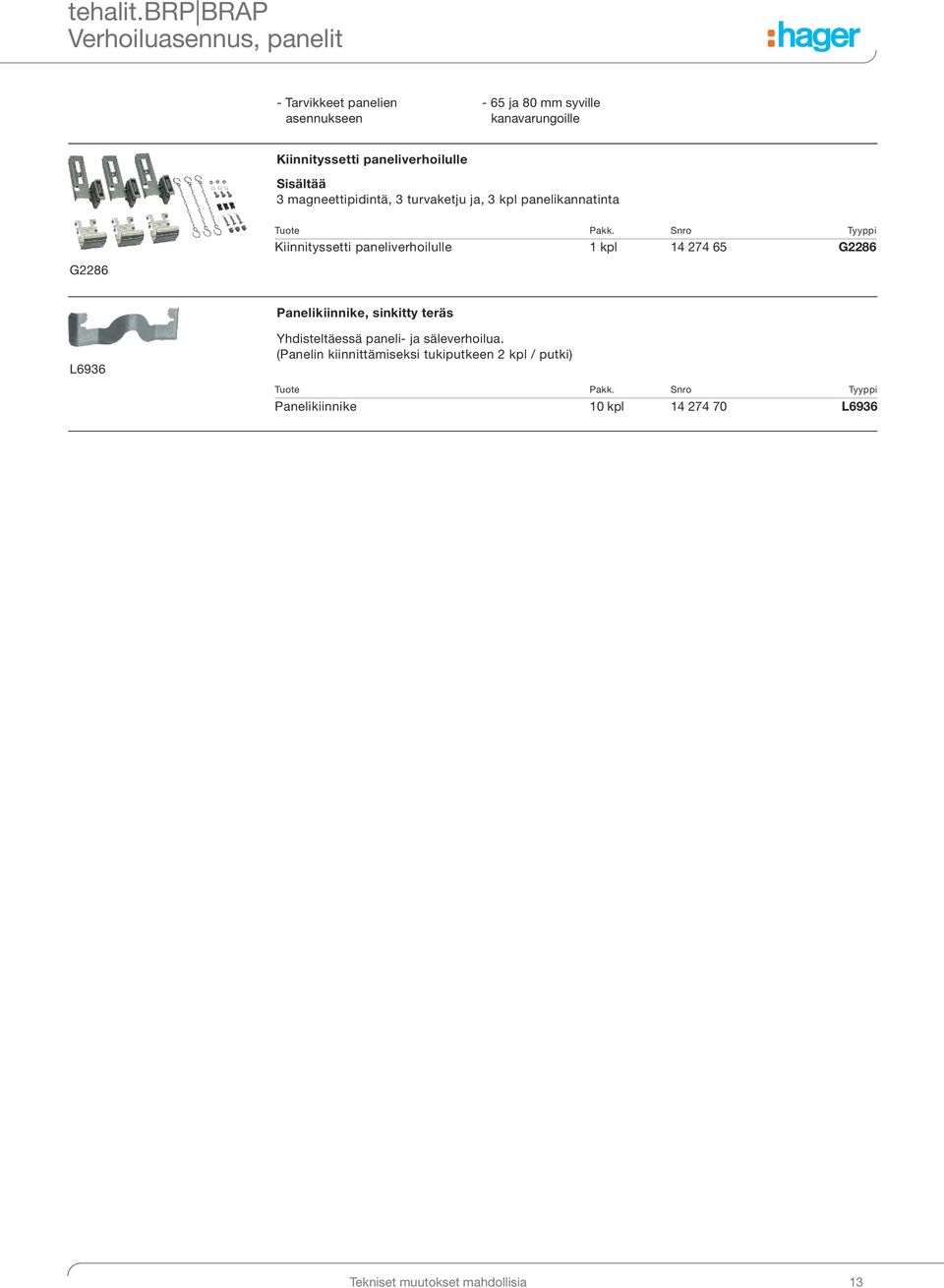

13 tehalit.brp BRAP Verhoiluasennus, panelit - Tarvikkeet panelien asennukseen - 65 ja 80 mm syville kanavarungoille Kiinnityssetti paneliverhoilulle Sisältää 3 magneettipidintä, 3 turvaketju ja, 3 kpl panelikannatinta G2286 Kiinnityssetti paneliverhoilulle 1 kpl G2286 Panelikiinnike, sinkitty teräs L6936 Yhdisteltäessä paneli- ja säleverhoilua. (Panelin kiinnittämiseksi tukiputkeen 2 kpl / putki) Panelikiinnike 10 kpl L6936 Tekniset muutokset mahdollisia 13

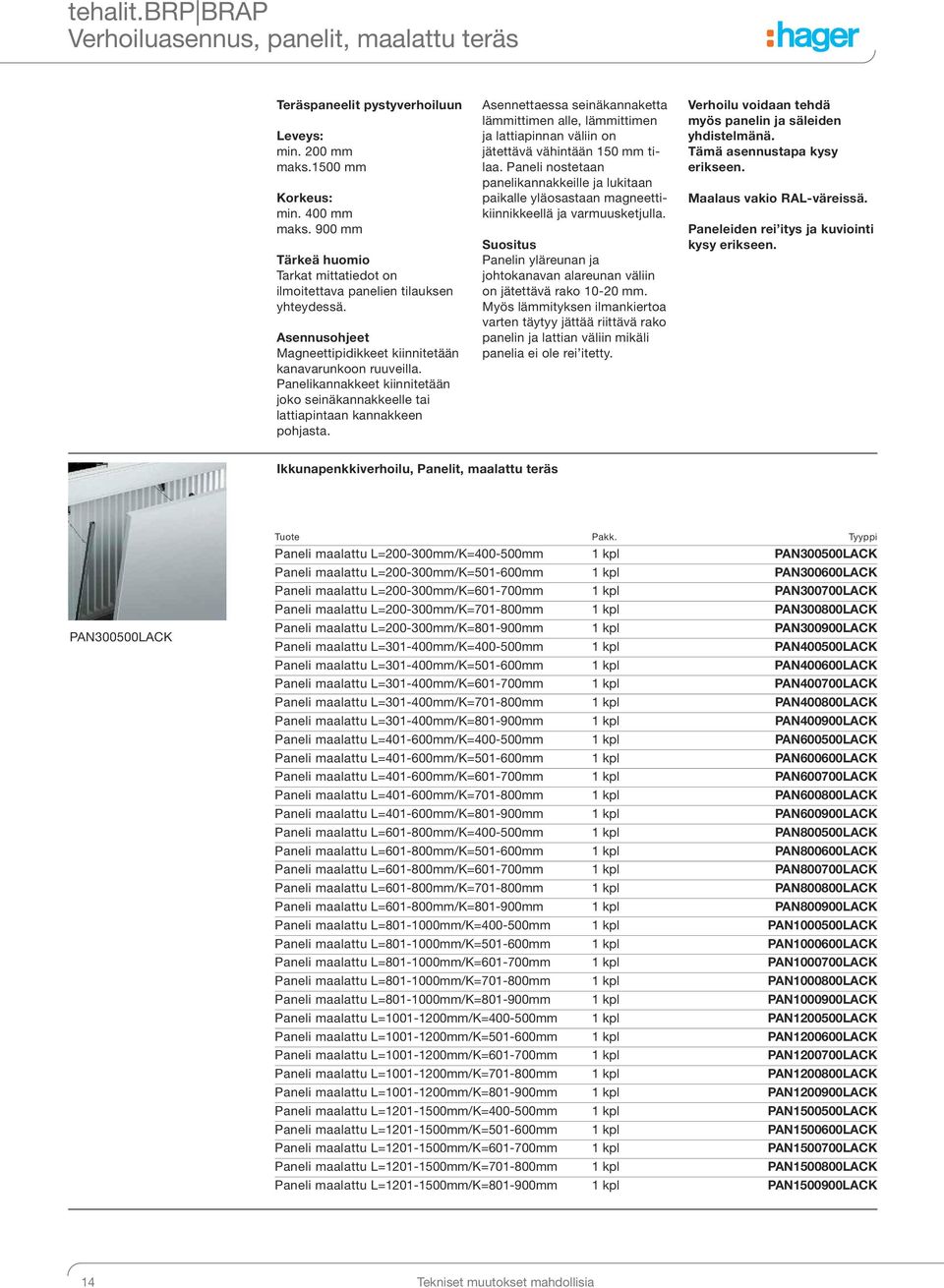

14 tehalit.brp BRAP Verhoiluasennus, panelit, maalattu teräs Teräspaneelit pystyverhoiluun Leveys: min. 200 mm maks.1500 mm Korkeus: min. 400 mm maks. 900 mm Tärkeä huomio Tarkat mittatiedot on ilmoitettava panelien tilauksen yhteydessä. Asennusohjeet Magneettipidikkeet kiinnitetään kanavarunkoon ruuveilla. Panelikannakkeet kiinnitetään joko seinäkannakkeelle tai lattiapintaan kannakkeen pohjasta. Asennettaessa seinäkannaketta lämmittimen alle, lämmittimen ja lattiapinnan väliin on jätettävä vähintään 150 mm tilaa. Paneli nostetaan panelikannakkeille ja lukitaan paikalle yläosastaan magneettikiinnikkeellä ja varmuusketjulla. Suositus Panelin yläreunan ja johtokanavan alareunan väliin on jätettävä rako mm. Myös lämmityksen ilmankiertoa varten täytyy jättää riittävä rako panelin ja lattian väliin mikäli panelia ei ole rei itetty. Verhoilu voidaan tehdä myös panelin ja säleiden yhdistelmänä. Tämä asennustapa kysy erikseen. Maalaus vakio RAL-väreissä. Paneleiden rei itys ja kuviointi kysy erikseen. Ikkunapenkkiverhoilu, Panelit, maalattu teräs PAN300500LACK Tuote Pakk. Paneli maalattu L= mm/K= mm 1 kpl PAN300500LACK Paneli maalattu L= mm/K= mm 1 kpl PAN300600LACK Paneli maalattu L= mm/K= mm 1 kpl PAN300700LACK Paneli maalattu L= mm/K= mm 1 kpl PAN300800LACK Paneli maalattu L= mm/K= mm 1 kpl PAN300900LACK Paneli maalattu L= mm/K= mm 1 kpl PAN400500LACK Paneli maalattu L= mm/K= mm 1 kpl PAN400600LACK Paneli maalattu L= mm/K= mm 1 kpl PAN400700LACK Paneli maalattu L= mm/K= mm 1 kpl PAN400800LACK Paneli maalattu L= mm/K= mm 1 kpl PAN400900LACK Paneli maalattu L= mm/K= mm 1 kpl PAN600500LACK Paneli maalattu L= mm/K= mm 1 kpl PAN600600LACK Paneli maalattu L= mm/K= mm 1 kpl PAN600700LACK Paneli maalattu L= mm/K= mm 1 kpl PAN600800LACK Paneli maalattu L= mm/K= mm 1 kpl PAN600900LACK Paneli maalattu L= mm/K= mm 1 kpl PAN800500LACK Paneli maalattu L= mm/K= mm 1 kpl PAN800600LACK Paneli maalattu L= mm/K= mm 1 kpl PAN800700LACK Paneli maalattu L= mm/K= mm 1 kpl PAN800800LACK Paneli maalattu L= mm/K= mm 1 kpl PAN800900LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK Paneli maalattu L= mm/K= mm 1 kpl PAN LACK 14 Tekniset muutokset mahdollisia

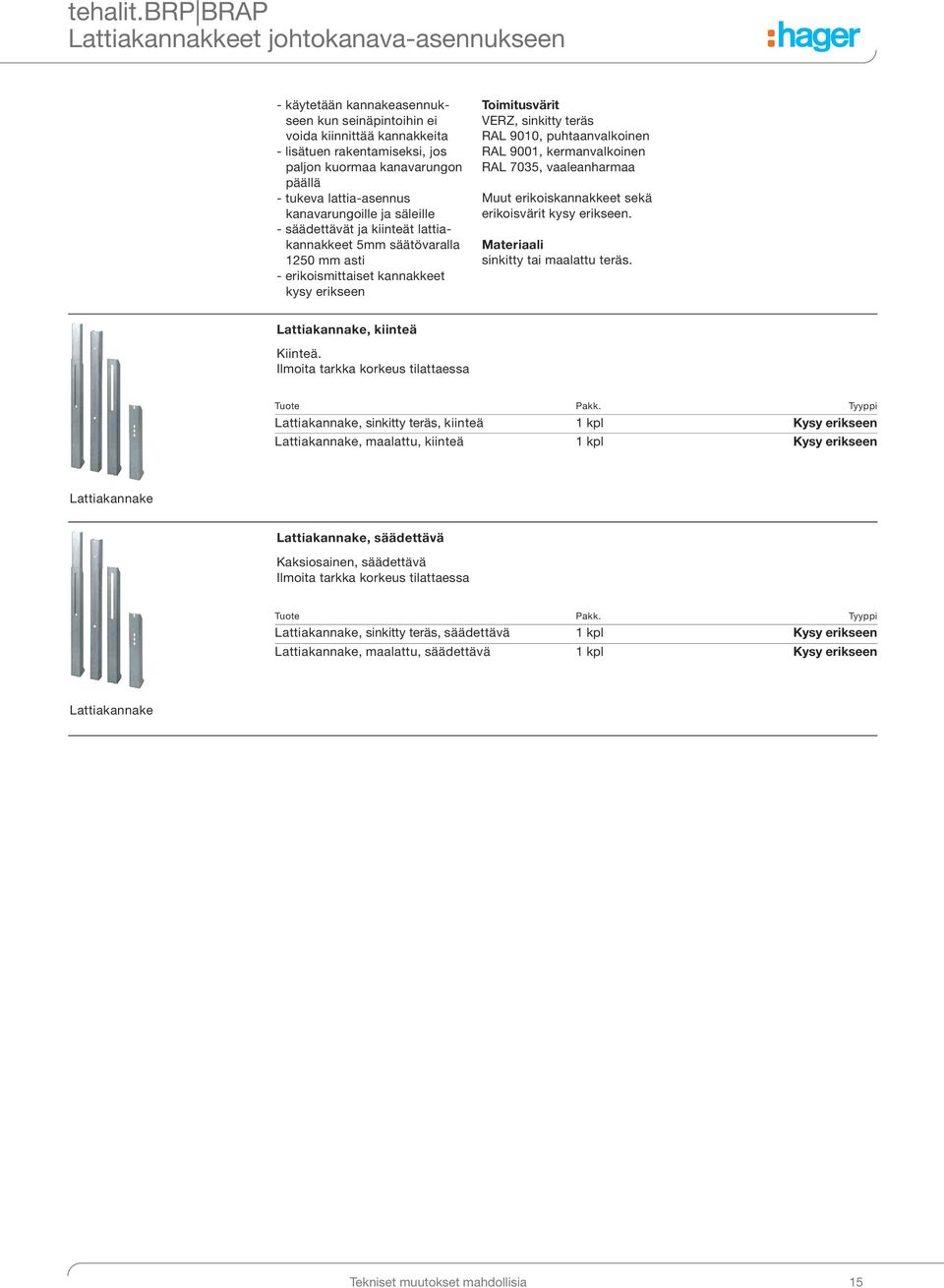

15 tehalit.brp BRAP Lattiakannakkeet johtokanava-asennukseen - käytetään kannakeasen nukseen kun seinäpintoihin ei voida kiinnittää kannakkeita - lisätuen rakentamiseksi, jos paljon kuormaa kanavarungon päällä - tukeva lattia-asennus kanavarungoille ja säleille - säädettävät ja kiinteät lattiakannakkeet 5mm säätövaralla 1250 mm asti - erikoismittaiset kannakkeet kysy erikseen Toimitusvärit VERZ, sinkitty teräs RAL 9010, puhtaanvalkoinen RAL 9001, kermanvalkoinen RAL 7035, vaaleanharmaa Muut erikoiskannakkeet sekä erikoisvärit kysy erikseen. Materiaali sinkitty tai maalattu teräs. Lattiakannake, kiinteä Kiinteä. Ilmoita tarkka korkeus tilattaessa Tuote Pakk. Lattiakannake, sinkitty teräs, kiinteä 1 kpl Kysy erikseen Lattiakannake, maalattu, kiinteä 1 kpl Kysy erikseen Lattiakannake Lattiakannake, säädettävä Kaksiosainen, säädettävä Ilmoita tarkka korkeus tilattaessa Tuote Pakk. Lattiakannake, sinkitty teräs, säädettävä 1 kpl Kysy erikseen Lattiakannake, maalattu, säädettävä 1 kpl Kysy erikseen Lattiakannake Tekniset muutokset mahdollisia 15

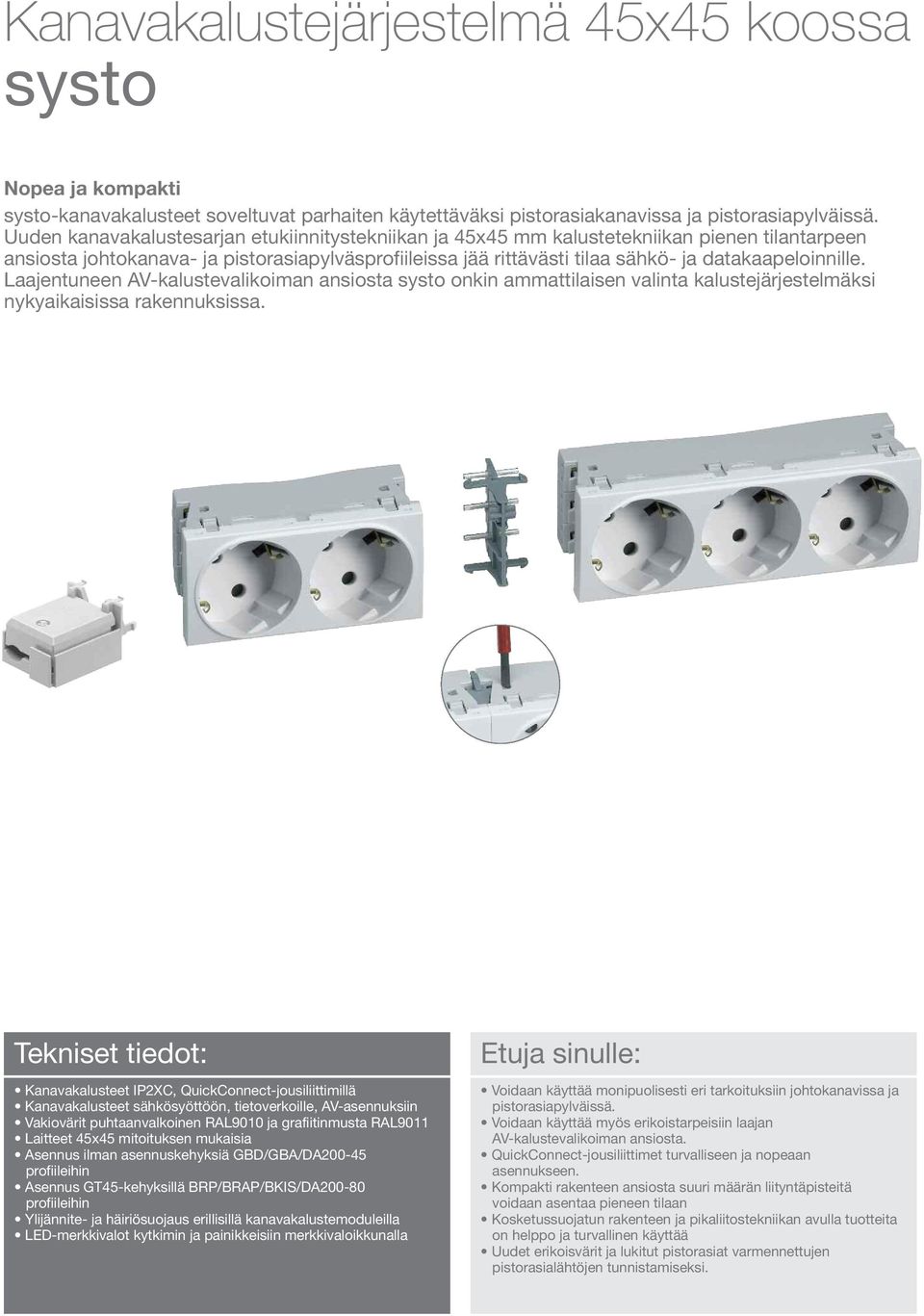

16 Kanavakalustejärjestelmä 45x45 koossa systo Nopea ja kompakti systo-kanavakalusteet soveltuvat parhaiten käytettäväksi pistorasiakanavissa ja pistorasiapylväissä. Uuden kanavakalustesarjan etukiinnitystekniikan ja 45x45 mm kalustetekniikan pienen tilantarpeen ansiosta johtokanava- ja pistorasiapylväsprofiileissa jää rittävästi tilaa sähkö- ja datakaapeloinnille. Laajentuneen AV-kalustevalikoiman ansiosta systo onkin ammattilaisen valinta kalustejärjestelmäksi nykyaikaisissa rakennuksissa. Tekniset tiedot: Kanavakalusteet IP2XC, QuickConnect-jousiliittimillä Kanavakalusteet sähkösyöttöön, tietoverkoille, AV-asennuksiin Vakiovärit puhtaanvalkoinen RAL9010 ja grafiitinmusta RAL9011 Laitteet 45x45 mitoituksen mukaisia Asennus ilman asennuskehyksiä GBD/GBA/DA profiileihin Asennus GT45-kehyksillä BRP/BRAP/BKIS/DA profiileihin Ylijännite- ja häiriösuojaus erillisillä kanavakalustemoduleilla 16 LED-merkkivalot kytkimin ja painikkeisiin merkkivaloikkunalla Etuja sinulle: Voidaan käyttää monipuolisesti eri tarkoituksiin johtokanavissa ja pistorasiapylväissä. Voidaan käyttää myös erikoistarpeisiin laajan AV-kalustevalikoiman ansiosta. QuickConnect-jousiliittimet turvalliseen ja nopeaan asennukseen. Kompakti rakenteen ansiosta suuri määrän liityntäpisteitä voidaan asentaa pieneen tilaan Kosketussuojatun rakenteen ja pikaliitostekniikan avulla tuotteita on helppo ja turvallinen käyttää Uudet erikoisvärit ja lukitut pistorasiat varmennettujen pistorasialähtöjen tunnistamiseksi.

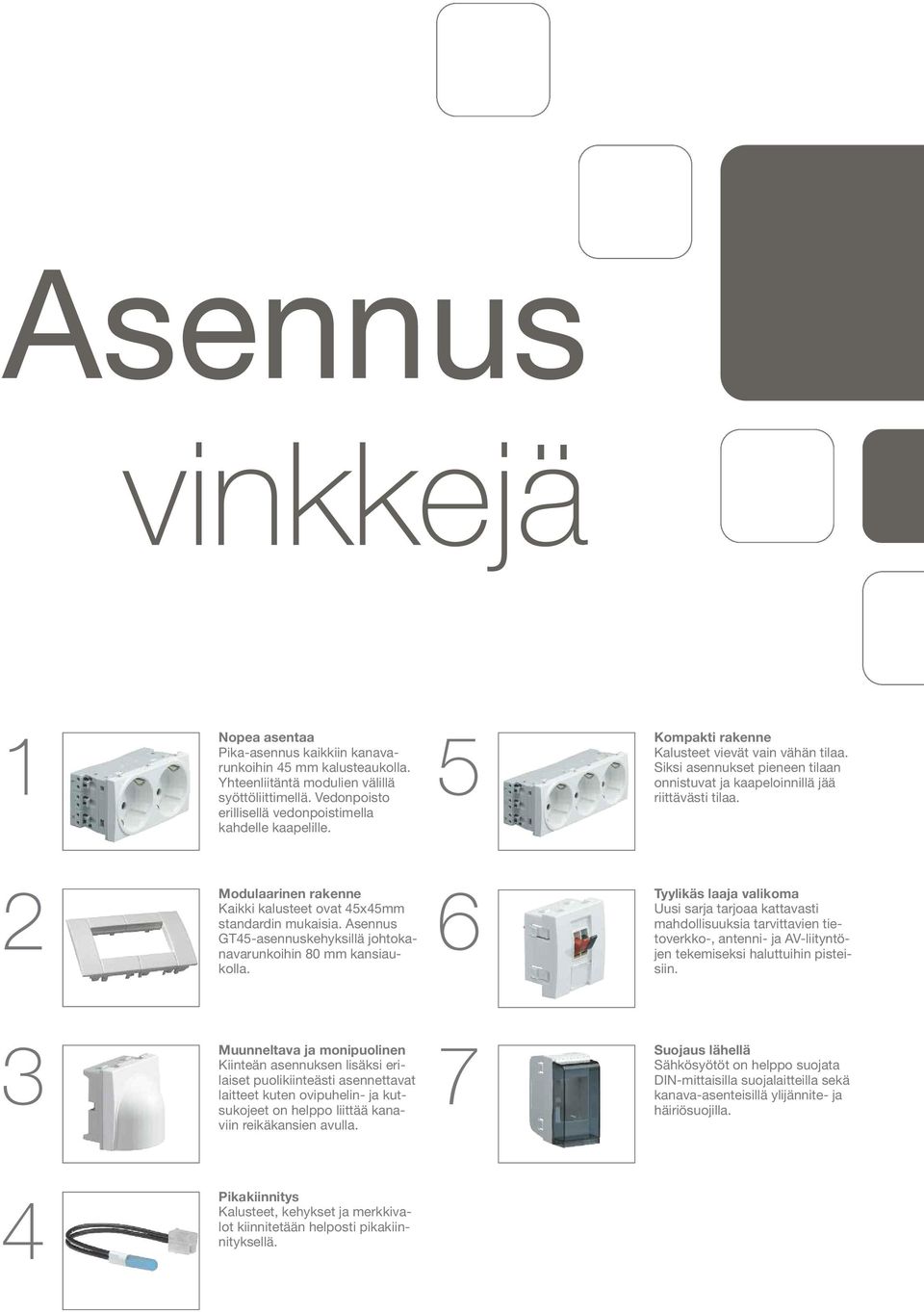

17 Asennus vinkkejä 1 Nopea asentaa Pika-asennus kaikkiin kanavarunkoihin 45 mm kalusteaukolla. Yhteenliitäntä modulien välillä syöttöliittimellä. Vedonpoisto erillisellä vedonpoistimella kahdelle kaapelille. 5 Kompakti rakenne Kalusteet vievät vain vähän tilaa. Siksi asennukset pieneen tilaan onnistuvat ja kaapeloinnillä jää riittävästi tilaa. 2 Modulaarinen rakenne Kaikki kalusteet ovat 45x45mm standardin mukaisia. Asennus GT45-asennuskehyksillä johtokanavarunkoihin 80 mm kansiaukolla. 6 Tyylikäs laaja valikoma Uusi sarja tarjoaa kattavasti mahdollisuuksia tarvittavien tietoverkko-, antenni- ja AV-liityntöjen tekemiseksi haluttuihin pisteisiin. 3 Muunneltava ja monipuolinen Kiinteän asennuksen lisäksi erilaiset puolikiinteästi asennettavat laitteet kuten ovipuhelin- ja kutsukojeet on helppo liittää kanaviin reikäkansien avulla. 7 Suojaus lähellä Sähkösyötöt on helppo suojata DIN-mittaisilla suojalaitteilla sekä kanava-asenteisillä ylijännite- ja häiriösuojilla. 4 Pikakiinnitys Kalusteet, kehykset ja merkkivalot kiinnitetään helposti pikakiinnityksellä.

18 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanavapistorasiamodulit - kosketussuojattu rakenne IP2XC, varustettu lapsisuojilla - pieni tilantarve, suuri pistetiheys - pistorasiapesät 45 kulmassa Kytkin, häiriösuoja ja ylijännitesuojat - kanavapistorasioiden syöttöön ja suojaukseen WS17x, WS18x liitäntään pikaliitännällä Liitännät QuickConnect-jousiliitin - min.: 2 x 1 mm² lanka - maks.: 2 x 2,5 mm² lanka Käyttö Asennus ilman asennuskehystä - GBD/GBA-johtokanavat - DA200 45/Easy block -pylväät ja modulit Asennus GT45xx-asennuskehysten - BRP/BRAP, BKIS, -johtokanavat - DA pylväät Asennus LFF71Hxxx-asennuskehysten kanssa - LF-asennuskanat l = 90/110 mm Toimitus: Kanavakalusteet ja kehykset erikseen Asennuskehysten vakiovärit: RAL 9010, puhtaanvalkoinen ALU, anodisoitu alumiini maalattu 1-osaiset kanavapistorasiat pikaliitostekniikalla - nimellisvirta 16A - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 Kanavapistorasiamod. 1-os JL VAL WS171 Kanavapistorasiamod. 1-os JL ORA WS171E Kanavapistorasiamod. 1-os JL MUS WS171N Kanavapistorasiamod. 1-os JL VIH WS171V Kanavapistorasiamod. 1-os JL PUN WS187 2-osaiset kanavapistorasiat pikaliitostekniikalla - nimellisvirta 16A - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 WS172 Kanavapistorasiamod. 2-os JL VAL WS172 Kanavapistorasiamod. 2-os JL ORA WS172E Kanavapistorasiamod. 2-os JL MUS WS172N Kanavapistorasiamod. 2-os JL VIH WS172V Kanavapistorasiamod. 2-os JL PUN WS185 3-osaiset kanavapistorasiat pikaliitostekniikalla - nimellisvirta 16A - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 WS173 Kanavapistorasiamod. 3-os JL VAL WS173 Kanavapistorasiamod. 3-os JL ORA WS173E Kanavapistorasiamod. 3-os JL MUS WS173N Kanavapistorasiamod. 3-os JL VIH WS173V Kanavapistorasiamod. 3-os JL PUN WS186 Kanavapistorasiat DATA lukitut pikaliitostekniikalla - nimellisvirta 16A - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 - lapsisuojien vapautus tulppaan liitettävällä adapterilla WS697 Kanavapistorasiamod. 1-os DATA JL VAL WS181 Kanavapistorasiamod. 2-os DATA JL VAL WS182 Kanavapistorasiamod. 3-os DATA JL VAL WS183 Kanavakytkimet pikaliitostekniikalla - kanavapistorasioiden WS17x/WS18x syöttöön - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 WS166 Kanavakytkinmod. 16AX PR-mod WS Tekniset muutokset mahdollisia

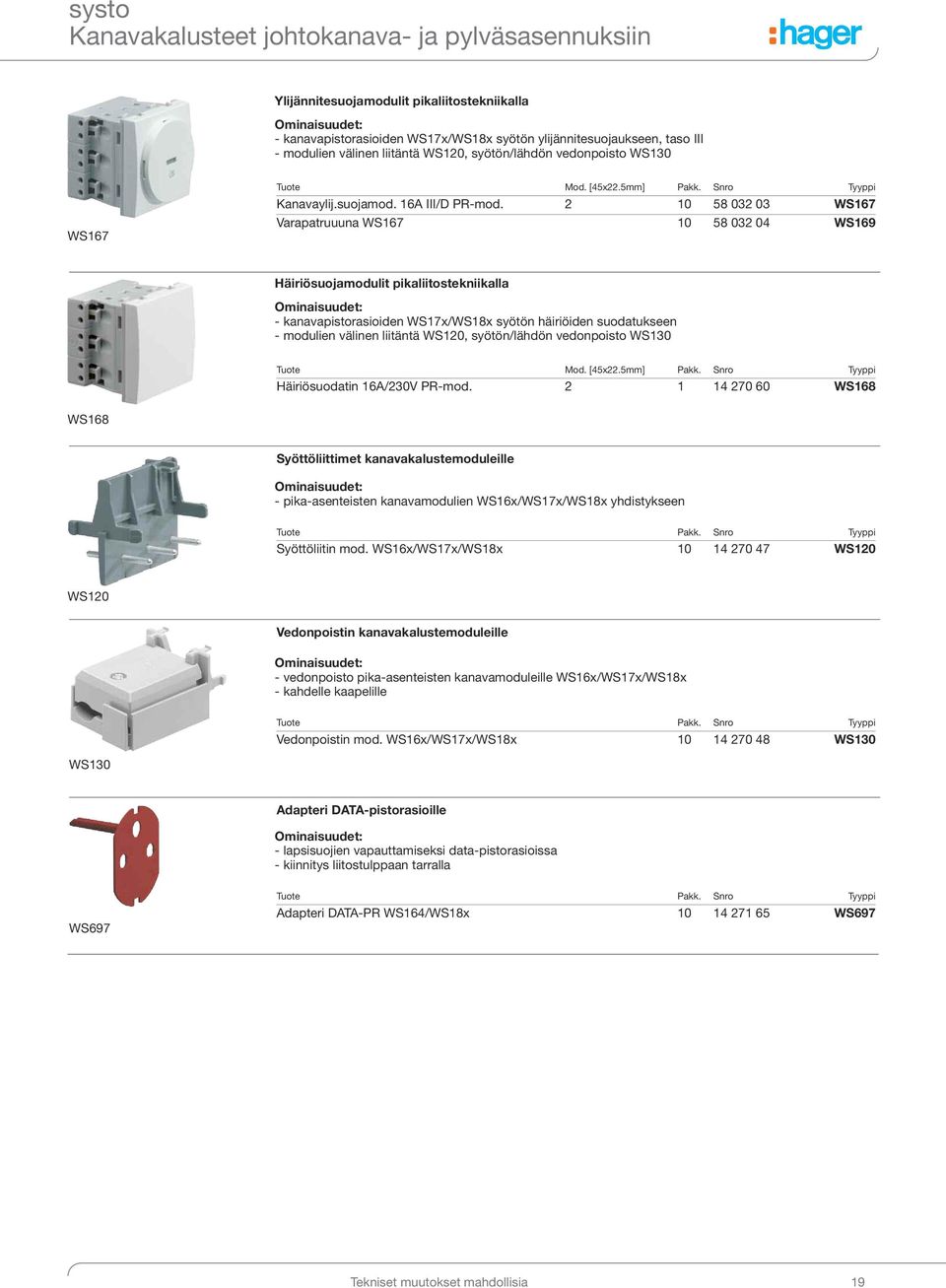

19 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Ylijännitesuojamodulit pikaliitostekniikalla - kanavapistorasioiden WS17x/WS18x syötön ylijännitesuojaukseen, taso III - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 WS167 Kanavaylij.suojamod. 16A III/D PR-mod WS167 Varapatruuuna WS WS169 Häiriösuojamodulit pikaliitostekniikalla - kanavapistorasioiden WS17x/WS18x syötön häiriöiden suodatukseen - modulien välinen liitäntä WS120, syötön/lähdön vedonpoisto WS130 Häiriösuodatin 16A/230V PR-mod WS168 WS168 Syöttöliittimet kanavakalustemoduleille - pika-asenteisten kanavamodulien WS16x/WS17x/WS18x yhdistykseen Syöttöliitin mod. WS16x/WS17x/WS18x WS120 WS120 Vedonpoistin kanavakalustemoduleille - vedonpoisto pika-asenteisten kanavamoduleille WS16x/WS17x/WS18x - kahdelle kaapelille Vedonpoistin mod. WS16x/WS17x/WS18x WS130 WS130 Adapteri DATA-pistorasioille - lapsisuojien vapauttamiseksi data-pistorasioissa - kiinnitys liitostulppaan tarralla WS697 Adapteri DATA-PR WS164/WS18x WS697 Tekniset muutokset mahdollisia 19

20 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanavapistorasiamodulit - kosketussuojattu rakenne IP2XC, varustettu lapsisuojilla - pieni tilantarve, suuri pistetiheys - pistorasiapesät 90 kulmassa - hehkulankatesti NF-EN mukaisesti Kanavakytkimet/painikkeet - standardin IEC mukaisia Liitännät QuickConnect-jousiliitin - min.: 2 x 1 mm² lanka - maks.: 2 x 2,5 mm² lanka Ruuviliitin - maks.: 1 x 4 mm² lanka tai 2 x 2,5 mm² monisäikeinen Käyttö Asennus ilman asennuskehystä - GBD/GBA-johtokanavat - DA200 45/Easy block - pylväät ja modulit Asennus GT45xxasennuskehysten kanssa - BRP/BRAP, BKIS, - johtokanavat - DA pylväät Asennus LFF71Hxxxasennuskehysten kanssa - LF-asennuskanat l = 90/110 mm Toimitus: Kanavakalusteet ja kehykset erikseen Asennuskehysten vakiovärit: RAL 9010, puhtaanvalkoinen ALU, anodisoitu alumiini maalattu 1-osaiset kanavapistorasiat jousiliittimillä - nimellisvirta 16A WS160 Kanavapistorasia 1-os JL VAL WS160 Kanavapistorasia 1-os JL ORA WS160E Kanavapistorasia 1-os JL MUS WS160N Kanavapistorasia 1-os JL VIH WS160V 1-osaiset kanavapistorasiat ruuviliittimillä - nimellisvirta 16A Kanavapistorasia 1-os RL VAL WS163 Kanavapistorasia 1-os RL MUS WS163N WS163 1-osaiset kanavapistorasiat DATA ruuviliittimillä - nimellisvirta 16A - lapsisuojien lukituksen vapautus adapterilla WS697 Kanavapistorasia 1-os DATA RL PUN WS164 WS164 Kanavakytkimet 10AX 250V WS012 Kanavakytkin 2/10A/250V VAL WS008 Kanavakytkin 6/10A/250V VAL WS012 Kanavakytkin 6/10A/250V VAL WS001 Kanavakytkin 6/10A/250V MUS WS001N Kanavakytkin 7/10A/250V VAL WS010 Kanavakytkimet 10AX 250V merkintäikkunalla Kanavakytkin 6/10A/250V MI VAL WS014 Kanavakytkin 6/10A/250V MI VAL WS006 WS Tekniset muutokset mahdollisia

21 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanavakytkimet 10AX 250V merkkivalolinssillä - toimitus ilman LED-merkkivaloa - LED-merkkivalot WS690/WS691/WS692 liitettävissä WS002 Kanavakytkin 2/10A/250V LI VAL WS009 Kanavakytkin 6/10A/250V LI VAL WS013 Kanavakytkin 6/10A/250V LI VAL WS002 Kanavakytkin 6/10A/250V LI MUS WS002N Kanavakytkimet 10AX 250V vetonarulla Kanavakytkin 6/10A/250V veton. VAL WS005 WS005 Kanavavipupainikkeet 10AX 250V Kanavavipupainike 1/10A/250V VAL WS027 Kanavavipupainike 1/10A/250V VAL WS020 Kanavavipupainike 6/10A/250V VAL WS029 Kanavavipupainike 6/10A/250V VAL WS022 Kanavavipupainike 6/10A/250V MUS WS022N WS027 Kanavavipupainikkeet 10AX 250V merkkivalolinssillä - toimitus ilman LED-merkkivaloa - LED-merkkivalot WS690/WS691/WS692 liitettävissä Kanavavipupainike 6/10A/250V LI VAL WS030 WS030 LED-merkkivalot painikkeille ja kytkimille WS0xx WS890 LED-merkkiv. SIN 250V 0.4mA WS0xx WS890 LED-merkkiv. PUN 250V 0.75mA WS0xx WS891 LED-merkkiv. SIN 12-24VDC 0.4mA WS0xx WS892 Asennuskotelo 2mod modulikojeille - modulikojeiden asentamiseksi johtokanaviin sekä pistorasiapylväisiin - 1 ja 2 modulia leveille komponenteille Asennuskotelo 2mod DIN-kojeille L4760 L4760 Tekniset muutokset mahdollisia 21

22 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanavadatarasiat - dataliittimille Keystone-mitoituksella, toimitus ilman liittimiä - dataliittimet erikseen tilattaessa TN002/TN003 - merkintäikkuna pistemerkintään Kanava-antennirasiat - analogisen ja digitaalisen TVsignaalin vastaanottoon antenni ja kaapeliverkossa - TV+R+SAT versio myös satelliitti-tv -vastaanottoon - ketjutettaessa päätevastus asennettava viimeiseen rasiaan - tähtiverkossa käytä päättyviä rasioita Standardinmukaisuus: - ISO painos 2, EN UTE UTE Hehkulankatesti NF EN mukaan. Peitelevyt - umpilevyt tyhjien kansiaukkotilojen peittämiseksi - peitelevyt kaapeliaukolla puolikiinteään asennukseen. Käyttö: Asennus ilman asennuskehystä- GBD/GBA-johtokanavat - DA200 45/Easy block -pylväät ja modulit Asennus GT45xx-asennuskehysten kanssa - BRP/BRAP, BKIS, -johtokanavat - DA pylväät Asennus LFF71Hxxxasennuskehysten kanssa - LF-asennuskanat l = 90/110 mm Toimitus: Kanavakalusteet ja kehykset erikseen Asennuskehysten vakiovärit: RAL 9010, puhtaanvalkoinen ALU, anodisoitu alumiini maalattu 1-osaiset kanavadatarasiat keystone 1-osaiset datapeitelevyt keystone WS202 Kanavadatarasia 1xRJ45 keystone VAL WS202 Kanavadatarasia 1xRJ45 keystone MUS WS202N Kanavadatarasia 1xRJ45 keystone VAL WS203 Kanavadatarasia 1xRJ45 keystone MUS WS203N Dataliitinmodulit Cat. 6 - keystone-mitoitus - pikaliitäntä ilman johtimien kuormista ja LSA+ -työkalua - pakkaus = 4kpl liittimiä TN002 Dataliitinmodulipakk. Cat. 6 UTP 4kpl TN003 Dataliitinmodulipakk. Cat. 6 STP 4kpl TN002 Kanava-antennirasiat - läpimenovaimennus 10dB WS254, päätevastus - 75 ohm päätevastus toimitetaan ketjutettavan rasian mukana WS254 Kanava-ant.rasia TV+R jatk/päät VAL WS254 Kanava-ant.rasia TV+R jatk/päät MUS WS254N Kanava-ant.rasia TV+R+SAT päät VAL WS256 Kanava-ant.rasia TV+R+SAT päät MUS WS256N Peitelevyt Peitelevy umpi VAL WS688 Peitelevy umpi MUS WS688N Peitelevy umpi VAL WS689 Peitelevy umpi MUS WS689N WS688 Aukkokannet Aukkokansi lipalla VAL WS155 Aukkokansi lipalla MUS WS155N Aukkokansi Ø 5mm VAL WS687 WS Tekniset muutokset mahdollisia

23 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanava AV-rasiat - kanavarasiat kuvan, äänen ja laajakaistalähetysten kytkentään Kanava AV-rasiat RCA Käyttö Asennus ilman asennuskehystä - GBD/GBA-johtokanavat - DA200 45/Easy block -pylväät ja modulit Asennus GT45xxasennuskehysten kanssa - BRP/BRAP, BKIS, -johtokanavat - DA pylväät Asennus LFF71Hxxxasennuskehysten kanssa - LF-asennuskanat l = 90/110 mm Toimitus: Kanavakalusteet ja kehykset erikseen Asennuskehysten vakiovärit: RAL 9010, puhtaanvalkoinen ALU, anodisoitu alumiini maalattu 2xRCA audio VAL/PUN joh. VAL WS260 3xRCA VAL/PUN/KEL joh. VAL WS261 WS261 Kanava AV-rasiat YUV 3xYUV PUN/VIH/SIN joh. VAL WS262 WS262 Kanava AV-rasiat S-video + RCA S-video+RCA-audio VAL/PUN joh. VAL WS279 WS279 Kanava AV-rasiat S-video Kan. AV-rasia S-video VAL WS275 WS275 Kanava AV-rasiat HDMI Kan. AV-rasia HDMI läpim. VAL WS263 Kan. AV-rasia HDMI VAL WS264 WS264 Tekniset muutokset mahdollisia 23

24 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanava AV-rasiat - kanavarasiat kuvan, äänen ja laajakaistalähetysten kytkentään Käyttö Asennus ilman asennuskehystä - GBD/GBA-johtokanavat - DA200 45/Easy block -pylväät ja modulit Asennus GT45xxasennuskehysten kanssa Kanava AV-rasiat XLR - BRP/BRAP, BKIS, - johtokanavat - DA pylväät Asennus LFF71Hxxxasennuskehysten kanssa - LF-asennuskanat l = 90/110 mm Toimitus: Kanavakalusteet ja kehykset erikseen Asennuskehysten vakiovärit: RAL 9010, puhtaanvalkoinen ALU, anodisoitu alumiini maalattu Kan. AV-rasia XLR naaras VAL WS266 Kan. AV-rasia XLR uros VAL WS267 WS266 Kanava AV-rasiat BNC Kan. AV-rasia BNC läpim. VAL WS273 WS273 Kanava AV-rasiat DVI-D Kan. AV-rasia DVI-D VAL WS274 WS274 Kanava AV-rasiat VGA Kan. AV-rasia VGA 15pin SUB-D VAL WS276 WS276 Kan AV-rasiat USB Kan. AV-rasia USB VAL WS Tekniset muutokset mahdollisia

25 systo Kanavakalusteet johtokanava- ja pylväsasennuksiin Kanava datarasiat valokuitu SC/LC Kan. datarasia 1xSC kuitul. VAL WS270 Kan. datarasia 2xLC kuitul. VAL WS271 WS270 Kanava AV-rasiat audio 3.5mm Kan. AV-rasia 1x3.5mm audio VAL WS278 WS278 Kanava AV-rasiat kaiutin Kan. AV-rasia 1xkaiutin VAL WS290 Kan. AV-rasia 1xkaiutin MUS WS290N Kan. AV-rasia 1xkaiutin VAL WS291 Kan. AV-rasia 1xkaiutin MUS WS291N WS290 Asennuskehykset 45x45 kalusteille johtokanava-asennus GT käyttö systo-sarjan 45x45 mm kalusteiden asennukseen Hagerin 80 mm kannella oleviin profiileihin BR(A)P, BKIS, DA materiaali: halogeeniton muovi PC-ABS - kiinnitys johtokanavan etureunaan Asennuskehys GT45 1-os. VAL GT Asennuskehys GT45 2-os. VAL GT Asennuskehys GT45 3-os. VAL GT Asennuskehys GT45 1-os. MUS GT Asennuskehys GT45 2-os. MUS GT Asennuskehys GT45 3-os. MUS GT Asennuskehys GT45 1-os. ALU GT451ALU Asennuskehys GT45 2-os. ALU GT452ALU Asennuskehys GT45 3-os. ALU GT453ALU Tekniset muutokset mahdollisia 25

26 Mahdollisuus säästää energiaa: Hager Master-Slave-pistorasia Kasvava energiantarve on nostanut pinnalle kysymyksen energian säästöstä. Useimmiten pienet älykkäät ratkaisut tuovat parhaimmat tulokset. Kuten Hagerin Master-Slave-toiminnolla oleva pistorasia. Siihen voidaan liittää helposti lisää orjapistorasioita Wago-Winsta-pikaliitintekniikan ansiosta. Orjapistorasioiden käyttö on yksinkertaista, tehokasta ja kannatavaa: käyttäjä valitsee haluamansa laitteen Master-pistorasiaan ja loput laitteet sen perään kytkettyihin orjapistorasiohin. Esimerkiksi: PC on kytketty Master-pistorasiaan ja näyttö sekä tulostin on kytketty orjapistorasioihin. Mikäli PC käynnistetään myös näytön ja tulostimen syöttö käynnistetään automaattisesti päälle. Kun PC sammutetaan myöskin orjalaitteiden virransyöttö katkeaa. Selkeästi eroteltu värein, Master-pistorasia on punainen, ja orjat valkoisia. Edut ovat käsilläsi: Tulipalon riski pienenee huomattavasti, koska orjalaitteiden syöttö katkeaa automaattisesti samalla kun Masterlaite sammutetaan. Kasvavan käyttöturvallisuuden lisäksi automaattisella syötönkatkaisulla saadaan aikaan säästöä energiakuluissa. PC, näyttö ja tulostin voivat kuluttaa sähköä jopa 27 W valmiustilassa, kun taas Master/Slave-pistorasia kuluttaa ainoastaan 2 W. 26

27 Kaunista ja toimivaa Hager Ecoline-kalusteet tarjoavat enemmänkin toiminnallisuutta parantavia erikoisuuksia: Master/Slave-toiminto on pois kytkettävissä helposti pistorasiassa olevalla kytkimellä, Pistorasiassa on myöskin merkkivalo joka ilmoittaa onko orjapistorasioille syöttö vai ei. Myöskin käytännöllistä: Herätevirta on manuaalisesti säädettävissä, omiin tarpeisiin sopivaksi. Johtokanavien lisäksi Master/Slave- pistorasia voidaan asentaa pistorasiapylväisiin siinä missä muutkin Ecoline-kalusteet. Pistorasiamoduleita on myös Master/Slave- pistorasialla varus - tettuna. Sekä niitä voidaan käyttää Hager jakelutorneissa. Toisin sanoen Master/Slave- pistorasian etuja voidaan hyödyntää lähes kaikkialla. 27

28 Kanavapistorasiat ja moduulipeitelevyt 2-os., WAGO-WINSTA, etureunakiinnitys 49 - kosketussuojatut pistorasiat lapsisuojilla - liityntä pistorasialle WAGO WINSTA-pistoliittimellä jonka ansiosta pieni tilantarve. - läpiketjutettavissa 3-napaisella liitinjärjestelmällä, nimellisvirta 25A kosketussuojauksella ja napojen erotuksella, mittausaukot kytkettynä käytettävissä Liityntään G4703-pistoke tilattava erikseen Ylijännitesuojamoduli - vaikutusalue maks. 5 m ylijännitesuojamodulin ympärillä - merkkivalo ylijännitesuojan toiminnan ilmoittamiseksi (punainen valo palaa) - testattu normin DIN/VDE 0675 luku 6 mukaan - laitesuoja luokka D - ylijännitesuojatekniikka yhdistetty pistorasiamoduliin - ylimääräisiä johdotuksia ja kytkentöjä ei tarvita - lyhyt matka laitesuojalle - nimellissuojauskyky 1,5kA - maks. suojauskyky 5 ka - liitin hälytyskoskettimella Toimitusvärit RAL 9010, puhtaanvalkoinen RAL 9001, kermanvalkoinen ANTH, antrasiitti GRUE, vihreä ROT, punainen Materiaali Halogeeniton Saatavissa myös Wieland-gesis -liitintekniikalla, kysy erikseen Pistorasiat, 2-osainen Nimelllisvirta 16A G Pistorasia 2-os, Ecol.,etur.,puh.val. 10 kpl G Pistorasia 2-os, Ecol.,etur.,antr. 10 kpl G4001ANTH Pistorasia 2-os, Ecol.,etur.,vihreä 10 kpl G4001GRUE Pistorasia 2-os, Ecol.,etur.,pun. 10 kpl G4001ROT Pistorasia, 2-osainen, käännettävillä pistokepesillä Nimellisvirta 16 A. 90 käännettävillä pistokepesillä G Pistorasia 2-os,kään.,Ecol.,etur.,puh.val. 10 kpl G Pistorasia 2-os,kään.,Ecol.,etur.,antr. 10 kpl G4041ANTH Pistorasia 2-os,kään.,Ecol.,etur.,vihreä 10 kpl G4041GRUE Pistorasia 2-os,kään.,Ecol.,etur.,pun. 10 kpl G4041ROT Pistorasiat kytkimellä 2-napaisella kontrollikytkimellä, nimellisvirta 16A. Kytkin merkkivalolla. Katkaisee pistokepesän ja lähtöliittimen jännitteen, 90 käännettävillä pistokepesillä. G Pistorasia 2-os,kään. kytk.,ecol.,etur.,puh.val. 1 kpl G Pistorasia 2-os,kään. kytk.,ecol.,etur.,antr. 1 kpl G4071ANTH Pistorasia 2-os,kään. kytk.,ecol.,etur.,vihreä 1 kpl G4071GRUE Pistorasia 2-os,kään. kytk.,ecol.,etur.,pun. 1 kpl G4071ROT 28 Tekniset muutokset mahdollisia

29 Kanavapistorasiat ja moduulipeitelevyt 2-os., WAGO-WINSTA, etureunakiinnitys Pistorasiat, 1-osaiset ylijännitesuojalla pistorasiapesä kääntyy 90º, nimellisvirta 16 A G Pistorasia kään. ylij.,wa-wi,ecoline,etur.,puh.val. 10 kpl G Pistorasia kään. ylij.wa-wi,,ecoline,etur.,antr.i 10 kpl G4053ANTH Pistorasia käänylij.,wa-wi,ecoline,etur.,pun. 10 kpl G4053ROT G Ylijännitesuojamoduli häiriösuodattimella jännitepiikkien vaimennus normin DIN/EN /VDE 0565 T3-1: Syötön vaimennus: symmetrinen 23 db (1 MHz) epäsymmetrinen 30 db (1 MHz) Ylij.s. häiriöf. data,etur. WA-WI,Ecol.,puh.val. 10 kpl G Ylij.s. häiriöf. data,etur. WA-WI,Ecol.antrasiitti 10 kpl G4056ANTH Ylij.s. häiriöf. data,etur. WA-WI,Ecol.,punainen 10 kpl G4056ROT Ylijännitesuojat kytkimellä Kontrollikytkin 2-napainen, nimellisvirta 16A, katkaisee lähtöliitiimen jännitteen G Ylij.s. häiriöf. data,wa-wi,ecol.,etur,puh.val. 1 kpl G Ylij.s. häiriöf. data,wa-wi,ecol.,etur,antrasiitti 1 kpl G4061ANTH Ylij.s. häiriöf. data,wa-wi,ecol.,etur,punainen 1 kpl G4061ROT Varapatruuna ylijännitesuojalle varaosa G4058 Varapatruuna ylijännitesuojalle 10 kpl G4058 Tekniset muutokset mahdollisia 29

30 Kanavapistorasiat ja moduulipeitelevyt 2-os., WAGO-WINSTA, etureunakiinnitys - tyylikäs ja yhtenäinen kokonaisuus modulipeitelevyillä - peitelevyt merkintäkilvellä tai ilman - voidaan yhdistää modulimitoitettuihin datapeitelevyihin Toimitus Peitelevyt kahdella irrotettavalla päätypalalla Toimitusvärit RAL 9010, valkonien LAN, anodisoitu alumiini ROT, punainen Materiaali PVC / halogeeniton muovi (PC-ABS) Peitelevyt, 2-osaiset, PVC - modulaarinen ja yhdistettävissä - pistorasiat samasta virtapiiristä suoraan yhdistettävissä - yhtenäinen ulkonäkö yhdistettynä datarasioihin G Toimitus Peitelevy kahdella irrotettavalla päätypalalla Peitelevy mod. PR 2-os,puh.val G Peitelevy mod. PR 2-os,punainen G3500ROT Peitelevy, 2-osainen, PC/ABS halogeeniton (hfr) G Peitelevy mod.pr 2-os, halog.anod G3501LAN Peitelevyt merkintäkilvellä, 2-osaiset, PVC G Peitelevy mod. PR 2-os,merk.kilv.,puh.val G Peitelevy mod. PR 2-os,merk.kilv.,punainen G3510ROT Datapeitelevy merkintäkilvellä, 2-osainen, PC/ABS halogeeniton (hfr) G Peitelevy mod. PR 2-os,merk.kilv.,anod G3511LAN 30 Tekniset muutokset mahdollisia

31 Kanavapistorasiat ja moduulipeitelevyt 3-os., WAGO-WINSTA, etureunakiinnitys Liityntä pistorasialle WAGO WINSTA-pistoliittimellä jonka ansiosta pieni tilantarve. pistorasiat ovat kosketussuojattuja seka varustettu lapsisuojilla. Liityntään G4703-pistoke Toimitusvärit RAL 9010, valkoinen ANTH, antrasiitti GRUE, vihreä ROT, punainen Materiaali halogeeniton Pistorasiat 3-osaiset G Pistorasia 3-os,WA-WI,Ecol.etur.,puh.val G Pistorasia 3-os,WA-WI,Ecol.etur.,antrasiitti G4301ANTH Pistorasia 3-os,WA-WI,Ecol.etur.,vihreä G4301GRUE Pistorasia 3-os,WA-WI,Ecol.etur.,punainen G4301ROT Peitelevy, 3-os, PVC - modulaarinen ja yhdistettävissä - pistorasiat samasta virtapiiristä suoraan yhdistettävissä - yhtenäinen ulkonäkö yhdistettynä datarasioihin G Toimitus Peitelevy kahdella irrotettavalla päätypalalla Peitelevy mod. PR 3-os,puh.val G Peitelevy mod. PR 3-os,punainen G3604ROT Peitelevy, 3-osainen, PC/ABS halogeeniton (hfr) Peitelevy mod. PR 3-os,halog.anod G3614LAN G Peitelevy merkintäkilvellä, 3-osainen, PVC G Peitelevy mod. PR 3-os,merk.kilv.,puh.val G Peitelevy mod. PR 3-os,merk.kilv.,punainen G3605ROT Peitelevy merkintäkilvellä, 3-osainen, PC/ABS halogeeniton (hfr) Peitelevy mod. PR 3-os,merk.kilv.,halog.eloks G3615LAN G Tekniset muutokset mahdollisia 31

32 Kanavapistorasiat Master/Slave ja moduulipeitelevyt, WAGO-WINSTA, etureunakiinnitys - Master/Slave-modulipistorasia (master pistorasia merkattu punaisella, pois lukien punainen pistorasiamoduli, jossa master merkittynä valkoisella) - energian säästöä, kaikki orjapistorasioihin liitetyt laitteetkytkeytyvät automaattisesti pois. - lisääntynyt turvallisuus, tulipalon riski pienenee - enemmän mukavuutta - vain master-pistorasiassa oleva laite tarvitsee kytkeä päälle tai pois - herätevirran manuaalinen asettelu (20 > 100 ma) - master-slave-toiminto kytkettävissä pois käytöstä - kosketussuojatut pistorasiat lapsisuojilla - pieni tilantarve - helposti laajennettavissa - nimellisjännite 250 V - nimellisvirta 16 A Liityntään G4703-pistoke tilattava erikseen Toimitus värit RAL 9010, puhtaanvalkoinen ANTH, antrasiitti ROT, punainen Pistorasiat, master-slave -toiminnolla, etureunakiinnitteiset G Pistorasia m/s WA-WI Ecol.etur.puh.val G Pistorasia m/s WA-WI Ecol.etur.antrasiitti G4303ANTH Pistorasia m/s WA-WI Ecol.etus.punainen G4303ROT Peitelevyt Master/Slave-pistorasioille G Peitel. M/S, 80 mm. puhtaanvalkoinen G Peitel. M/S, 80 mm. halog. pun G3616ROT Peitel. M/S, 80 mm. halog. alumiini G3616LAN 32 Tekniset muutokset mahdollisia

33 Liitäntätarvikkeet kanavapistorasioille, WAGO-WINSTA Haaroitussetti: Haaroitin vaiheenvalitsimella 3 x 2,5 mm² kaapelin haaroittamiseksi 5 x 2,5 mm² runkokaapelista Wago Winsta -liittimillä. Vähentää palokuormaa johtokanavissa ja kytkentä nopeaa. - Normin DIN VDE 0298 luku 4 mukaan korkeampi nimelliskuormitus mahdollista Välikaapelit ja liittimet: Pistokkeet ja vastakkeet Wagon Winsta-järjestelmästä - voidaan kytkeä johtimet 0,5-4 mm² - joka liittimessä tila kahdelle kaapelille - voidaan käyttää myös kaapelin jatkamiseen - vastakkeen ja pistokkeen väärin yhdistäminen estetty - Kosketussuojaus ja kytkentä normin EN mukaan - suljetun liittimen mittaus mahdollista ilman liittimen avaamista - liittimien yhteenlukitus vedonpoistolla - valmiit välikaapelit suoraan varastovalikoimasta Materiaali 3 x 2,5 mm² kuori PVC tai halogeeniton muovi Pistoke pistorasioiden ketjuttamiseen 3 G4703 Vastake 3-napainen 25 kpl G4703 Vastake pistorasioiden ketjuttamiseen 3 G4713 Vastake 3-napainen 25 kpl G4713 H-liitin pistorasiaryhmän tulokaapelin haaroitukseen 3 H-liitin 3-napainen 10 kpl G4773 G4773 G4700 Haaroitussetti Vaiheenvalitsimella, josta vaihto 5- napaisesta kaapelista 3- napaiseen. 2 vedonpoistolla varustettua runkokaapelin ulosottoa. Vaiheenvalitsimella valittavissa vaiheet L1, L2 ja L3. Johtimille 2,5 mm² asti. Haaroitussetti vaiheenvaihtajalla 1 kpl G L1/L2/L3 Tekniset muutokset mahdollisia 33

34 Liitäntätarvikkeet kanavapistorasioille, WAGO-WINSTA Välikaapeli Erikoismitat kysy erikseen - 3 x 1,5 mm² - 3 x 2,5 mm² - 3 x 2,5 mm² halogeeniton (hfr) G4732 WAGO Välikaapeli 3x1,5mm², 300mm 1 kpl G4719 WAGO Välikaapeli 3x1,5mm², 450mm 1 kpl G4730 WAGO Välikaapeli 3x1,5mm², 750mm 1 kpl G4732 WAGO Välikaapeli 3x1,5mm², 1500mm 1 kpl G4735 WAGO Välikaapeli 3x1,5mm², 2500mm 1 kpl G4736 WAGO Välikaapeli 3x1,5mm², 4500mm 1 kpl G4740 WAGO Välikaapeli 3x1,5mm², 5000mm 1 kpl G4745 WAGO Välikaapeli 3x1,5mm², 7500mm 1 kpl G4746 WAGO Välikaapeli 3x1,5mm²,10000mm 1 kpl G4749 WAGO Välikaapeli 3x1,5mm²,12500mm 1 kpl G4750 WAGO Välikaapeli 3x2,5mm², 300mm 1 kpl G4733 WAGO Välikaapeli 3x2,5mm², 450mm 1 kpl G4743 WAGO Välikaapeli 3x2,5mm², 750mm 1 kpl G4753 WAGO Välikaapeli 3x2,5mm², 1500mm 1 kpl G4796 WAGO Välikaapeli 3x2,5mm², 2500mm 1 kpl G4797 WAGO Välikaapeli 3x2,5mm², 4500mm 1 kpl G4798 WAGO Välikaapeli 3x2,5mm², 5000mm 1 kpl G4762 WAGO Välikaapeli 3x2,5mm², 7500mm 1 kpl G4764 WAGO Välikaapeli 3x2,5mm²,hfr, 300mm 1 kpl G4790 WAGO Välikaapeli 3x2,5mm²,hfr, 450mm 1 kpl G4791 WAGO Välikaapeli 3x2,5mm²,hfr, 750mm 10 kpl G4792 WAGO Välikaapeli 3x2,5mm²,hfr, 1500mm 20 kpl G4793 WAGO Välikaapeli 3x2,5mm²,hfr, 2500mm 1 kpl G4794 WAGO Välikaapeli 3x2,5mm²,hfr, 4500mm 1 kpl G Tekniset muutokset mahdollisia

35 Kanava data- ja antennikalusteet ja peitelevyt, kojerasia-asennus - datarasia Cat 6a, 500 MHZ - suojattuna ja suojaamattomana - 8/8-pin - LSA plus liittimillä - normien EN ja EN T1 mukaan - modulaariset peitelevyt data ja antennikalusteille - kiinteillä pölysuojilla Materiaali PVC ja PC/ABS Toimitusvärit RAL 9010, puhtaanvalkoinen LAN, anodisoitu alumiini Datarasiat datarasia 2x RJ45 Cat 6a, 500 MHZ. 8/8-pin, LSA plus liittimillä Datarasia Cat 6a,suojattu 1 kpl G3150 Datarasia Cat 6a,suojaamaton 1 kpl G3155 G3150 Antennirasiat L6654, ketjutettava vaimennus: 862 MHz: 10 db; 2150 MHz: 10 db, läpimenovaimennus 1,5-5 db L6654 L6655, päättyvä vaimennus: 862 MHz: 5 db; 2150 MHz: 2 db Antennirasia, ketj. 1 kpl L6654 Antennirasia, päätt. 1 kpl L6655 Peitelevyt, datarasioille Peitelevyt keskiölevyllä Peitelevy 80, 2xRJ45, puh.val. 1 kpl G Peitelevy 80, 2xRJ45, anod. alu. halo. 1 kpl G3234LAN G3224 Peitelevyt, antennirasioille Peitelevyt keskiölevyllä Peitelevy 80, TV/R/S, puh.val 1 kpl G Peitelevy 80, TV/R/S, anod. alu. 1 kpl G3254LAN G3244 Tekniset muutokset mahdollisia 35

36 Data-adapterirasiat peitelevyllä, etureunakiinnitys Data-adapterirasia - voidaan käyttää yleisimpien Cat 5e ja Cat 6 -rasialiitinjärjstelmien - mukana toimitetaan kartta siitä mille järjestelmille keskiölevyt soveltuvat - liitinjärjestelmä voidaan päättää myöhemmin - adapterirasiassa merkintäkilpi valmiina - etureuna asenteinen - helppo kaapeloida ja kytkeä halutut rasialiittimet Toimitus kojerasia, peitelevy, 6 kpl keskiölevyjä yleisimmille datajärjestelmille ja keskiölevytulkki Toimitusvärit RAL 9010, puhtaanvalkoinen LAN, anodisoitu alumiini Data-adapteri setti Data-adapteri sisältää keskiölevyt erikseen tilattaville dataliittimille A: Lucent B: IBM/ACS/R&M C: AMP/Krone/RIT D: IBM/GFP Port E: Alcatel F: Lexcom G3507 Data-adapterisetti,kehyksellä,Ecol.,puh.val. 1 kpl G Data-adapterisetti,kehyksellä,Ecol.,alu 1 kpl G3507LAN 36 Tekniset muutokset mahdollisia

37 Kojerasiat CEE-voimapistorasioille 32 A asti, etureunakiinnitys Tilava ja tukeva etureunakiinnitteinen kojerasia CEE-voimapistorasioiden kiinnitämiseksi johtokanaviin. Toimitus CEE-kojerasia: Kojerasia, 4 kiinnitysruuvia voimapistorasialle, 2 vedonpoistinta ruuveineen Asennuskehys G3374 on tilattava erikseen. Lista yhteensopivista CEEpistorasioista, kysy erikseen. Kojerasia CEE-voimapistorasioille, PA halogeeniton Sisältää 4 kiinnitysruuvia pistorasialle ja 2 vedonpoistinta ruuveineen G2745 Kojerasia CEE etureunakiinnitys 1 kpl G2745 Peitelevyt CEE-kojerasialle PC/ABS halogeeniton (hfr) Peitelevy CEE BRP/BRAP, puh.val. 1 kpl G Peitelevy CEE BRP/BRAP, ano.alu. 1 kpl G3374LAN G Tekniset muutokset mahdollisia 37

38 Kojerasiat vakiokalusteille, etureunakiinnitys Kojerasiat - Kojerasiat omien ja muiden vakiokalusteiden asentamiseksi BRP- ja BRAP-johtokanaviin. - Kojerasiat kiinnittyvät johtokanavien 80 mm kansiaukkoon. - Kojersioiden uusi lukitusmekanismi estää rasioiden liikkumisen sivusuunassa. - Valikoimassa on kojerasiaton 1-osainen (G2850) ja 2-osainen (G2860) sekä asennuskehys (G2870) kojerasiattomaan asennukseen datakalusteille. - Erilliskojerasiaa (G2855) käytetään Hagerin kytkin- ja painikekalusteiden asennukseen. Materiaali: PA halogeeniton muovi Kojerasia 1-osainen Kojerasia vakiokalusteiden asennukseen Mitat (kxlxs): 71x80x47 mm Kojerasia 1-osainen 1 kpl G2850 G2850 Kojerasia 2-osainen Kojerasia vakiokalusteiden asennukseen Mitat (kxlxs): 142x80x47 mm G2860 Kojerasia 2-osainen 1 kpl G2860 Asennuskehys 1-osainen Asennuskehys vakiokalusteiden asennukseen Mitat (kxlxs): 71x80x16 mm Asennuskehys 1-osainen 1 kpl G2870 G2870 Kojerasia 1-osainen Kojerasia Hagerin kytkin- ja painikekalusteille Mitat (kxlxs): 71x80x47 mm Kojerasia 1-os Kallysto 1 kpl G2855 G2855 Vedonpoistimet, PA halogeeniton Vedonpoistin,kojerasioille 50 kpl M5861 M Tekniset muutokset mahdollisia
