1 UFS Lattia-asennusjärjestelmät Lattiakanavat ja lattiarasiat OBO:n lattia-asennusjärjestelmä on toimivan tyylikästä tekniikkaa. UFS Lattia-asennusjärjestelmät

2 OBO:n lattia-asennusjärjestelmän tuotteet 5 1 Lattiakanavat UK, pintavaluun upotettavat Lattiakanavat ISO A, pinnalliset, avattavalla kannella Säädettävät valurasiat ja valukehykset Kansi/asennuskehykset, muovista tai metallista Pistorasiat Liityntäosia muihin asennusjärjestelmiin Kaapelointiratkaisuja Lattiapylväät 2 8 Lattiarasioiden kansi/asennuskehykset GE pistorasioineen () asennetaan seuraavasti: - aukkokansilla AB valurasiaan UA (3) kts. s aukkokansilla ISOA DB lattiakanavaan ISO A (2) kts. s tai sellaisenaan kaksoislattian lattialevyyn. Lattia-asennusjärjestelmän suunnittelu Johtoreiteiksi lattiarasioiden välille asennetaan pintavaluun lattiakanavat (upotettavat tai pinnalliset) tai asennusputket. Johtoteinä käytetään myös ontelolaattojen onteloita, jolloin lattiarasiat asennetaan valurasiaan suoraan ontelon yhteyteen. Kansi/asennuskehykset Kansi/asennuskehysten valinta. Kehyksiä on kahta kokoa, pienempi GE6 on 6 modulin kokoinen ja isompi GE12(kuvassa) on 12 modulin kokoinen. Kehykseen GE6 voidaan asentaa kaksi kojerasiaa GB3 tai GB3M ja kehykseen GE12 kolme kojerasiaa GB tai GBM. Kojerasiaan GB3M voidaan asentaa 3kpl 5mm pistorasiaa ja rasiaan GB3 taas 2kpl 70mm keskiölevyllistä Vakio-pistorasiaa ilman peitelevyä. Kojerasiaan GB taas voidaan asentaa kpl 5mm pistorasiaa ja rasiaan GB3 3kpl 70mm keskiölevyllistä Vakio-pistorasiaa ilman peitelevyä. HUOM: Kojerasiat asennetaan mieluiten asennuskehyksen alimpaan asennusloveen, jolloin pistotulpille jää eniten tilaa. Asennussyvyyttä voidaan vielä kasvattaa 50mm GE/RLV-pidikkeellä SSTL-no Kansi/asennuskehys GE 6, GE12, GE12R Kansi/asennuskehykset GE 6, 12, 12R ovat 225 PA-muovia ja vahvistettu 225 mm teräslevyllä. Kansissa on avattava johtoaukko 209 sekä 5 tai 10mm 209upotusauk- ko lattiapäällysteelle. Kansien aukeamissuunta on valittavissa. Kansi/asennuskehys GE 6VA, GE 6VAR, GE12VA, GE12VAR Nämä kannet ovat ruostumattomasta teräksestä. Kansi/ asennuskehysten GE 6VA ja 12VA korkeus on säädettävissä 20mm lattiapäällysteen korkeuden mukaan. Kansi/asennuskehyksillä GE 6VAR ja 12VAR on 12mm leveä ja 2mm paksu reuna. Teräskansissa on avattavat johtoaukot sekä 19 tai 39mm upotusaukko lattiapäällysteelle

3 Järjestelmäkuvaus Lattiakanava UA Valurasiat UK UK Aukko- ja umpikannet AB 12R UK AB ZS/GMS AB 6 AB 12 GE 6VA BD GE 12VA GE 12R Kansi/asennuskehykset UK GE 6 GE 12 GET 6VA GET 12VA GE 12RN GE 6VAR GE 12VAR GE 6 GE 12 ISO A Kannet ja aukkokannet ISO A DG/3 DB 6 DB 12R DB 12 DU/3 Lattiakanavat ISO A ISO A GU 3

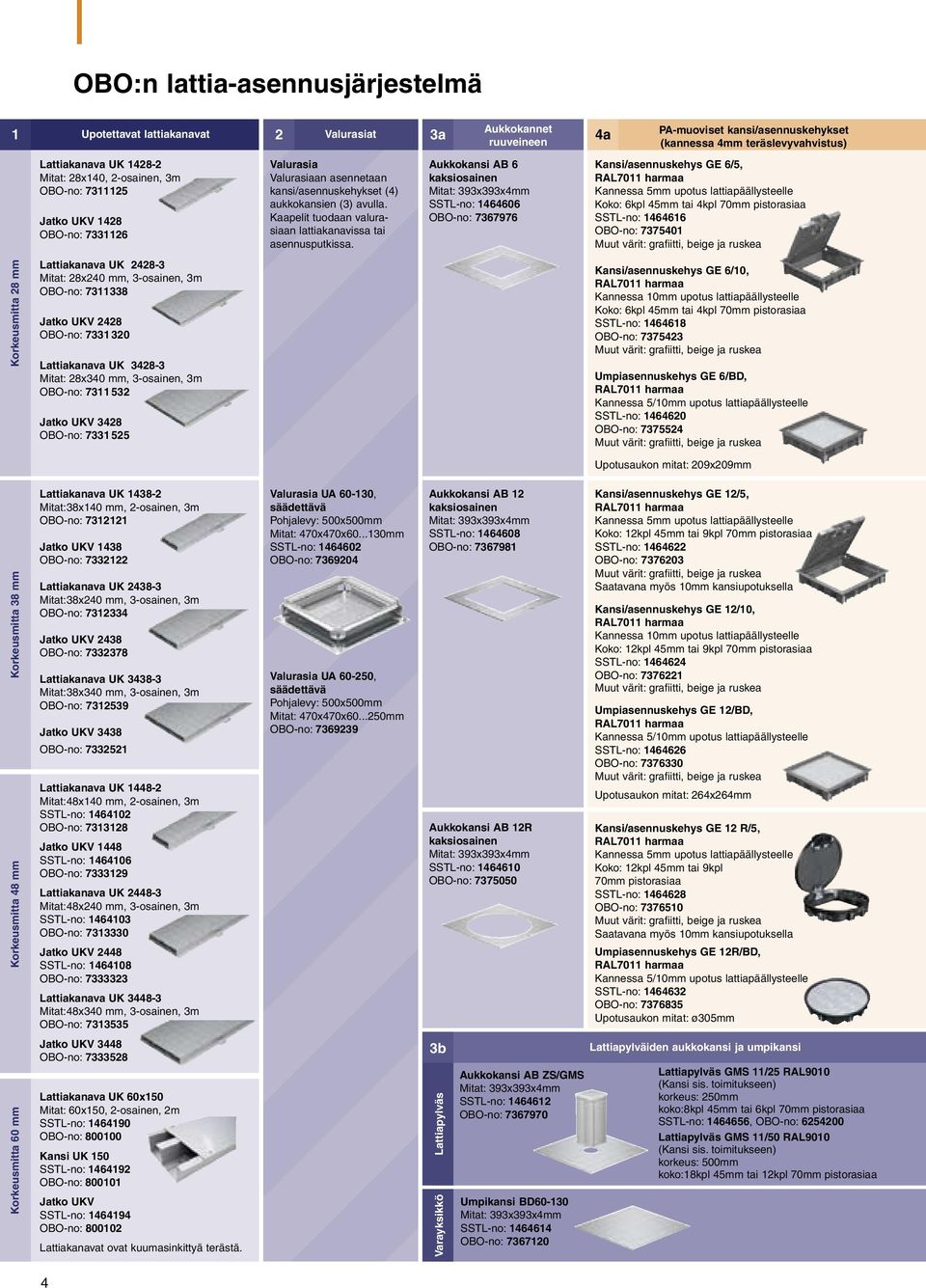

4 OBO:n lattia-asennusjärjestelmä 1 Upotettavat lattiakanavat 2 Korkeusmitta 28 mm Lattiakanava UK Mitat: 28x10, 2-osainen, 3m OBO-no: Jatko UKV 128 OBO-no: Lattiakanava UK Mitat: 28x20 mm, 3-osainen, 3m OBO-no: Jatko UKV 228 OBO-no: Lattiakanava UK Mitat: 28x30 mm, 3-osainen, 3m OBO-no: Jatko UKV 328 OBO-no: Valurasiat Valurasia Valurasiaan asennetaan kansi/asennuskehykset () aukkokansien (3) avulla. Kaapelit tuodaan valurasiaan lattiakanavissa tai asennusputkissa. 3a Aukkokannet ruuveineen Aukkokansi AB 6 kaksiosainen Mitat: 393x393xmm SSTL-no: OBO-no: a PA-muoviset kansi/asennuskehykset (kannessa mm teräslevyvahvistus) Kansi/asennuskehys GE 6/5, Kannessa 5mm upotus lattiapäällysteelle SSTL-no: OBO-no: Kansi/asennuskehys GE 6/10, Kannessa 10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Umpiasennuskehys GE 6/BD, Kannessa 5/10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Upotusaukon mitat: 209x209mm Korkeusmitta 38 mm Korkeusmitta 8 mm Lattiakanava UK Mitat:38x10 mm, 2-osainen, 3m OBO-no: Jatko UKV 138 OBO-no: Lattiakanava UK Mitat:38x20 mm, 3-osainen, 3m OBO-no: Jatko UKV 238 OBO-no: Lattiakanava UK Mitat:38x30 mm, 3-osainen, 3m OBO-no: Jatko UKV 338 OBO-no: Lattiakanava UK 18-2 Mitat:8x10 mm, 2-osainen, 3m SSTL-no: OBO-no: Jatko UKV 18 SSTL-no: OBO-no: Lattiakanava UK 28-3 Mitat:8x20 mm, 3-osainen, 3m SSTL-no: OBO-no: Jatko UKV 28 SSTL-no: OBO-no: Lattiakanava UK 38-3 Mitat:8x30 mm, 3-osainen, 3m OBO-no: Valurasia UA , säädettävä Pohjalevy: 500x500mm Mitat: 70x70x mm SSTL-no: OBO-no: Valurasia UA , säädettävä Pohjalevy: 500x500mm Mitat: 70x70x mm OBO-no: Aukkokansi AB 12 kaksiosainen Mitat: 393x393xmm SSTL-no: OBO-no: Aukkokansi AB 12R kaksiosainen Mitat: 393x393xmm SSTL-no: OBO-no: Kansi/asennuskehys GE 12/5, Kannessa 5mm upotus lattiapäällysteelle SSTL-no: OBO-no: Saatavana myös 10mm kansiupotuksella Kansi/asennuskehys GE 12/10, Kannessa 10mm upotus lattiapäällysteelle SSTL-no: 1662 OBO-no: Umpiasennuskehys GE 12/BD, Kannessa 5/10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Upotusaukon mitat: 26x26mm Kansi/asennuskehys GE 12 R/5, Kannessa 5mm upotus lattiapäällysteelle Koko: 12kpl 5mm tai 9kpl 70mm pistorasiaa SSTL-no: OBO-no: Saatavana myös 10mm kansiupotuksella Umpiasennuskehys GE 12R/BD, Kannessa 5/10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Upotusaukon mitat: ø305mm Korkeusmitta 60 mm Jatko UKV 38 OBO-no: Lattiakanava UK 60x150 Mitat: 60x150, 2-osainen, 2m SSTL-no: OBO-no: Kansi UK 150 SSTL-no: OBO-no: Jatko UKV SSTL-no: 1619 OBO-no: Lattiakanavat ovat kuumasinkittyä terästä. 3b Lattiapylväs Varayksikkö Aukkokansi AB ZS/GMS Mitat: 393x393xmm SSTL-no: OBO-no: Umpikansi BD Mitat: 393x393xmm SSTL-no: 1661 OBO-no: Lattiapylväiden aukkokansi ja umpikansi Lattiapylväs GMS 11/25 RAL9010 (Kansi sis. toimitukseen) korkeus: 250mm koko:8kpl 5mm tai 6kpl 70mm pistorasiaa SSTL-no: 16656, OBO-no: Lattiapylväs GMS 11/50 RAL9010 (Kansi sis. toimitukseen) korkeus: 500mm koko:18kpl 5mm tai 12kpl 70mm pistorasiaa

5 b Säädettävät metalliset ( VA=ruostumaton teräs) kansi/asennuskehykset, mukana toimitetuilla säätöraudoilla 20mm:n korkeudensäätö. 5 Kojerasiat 6 Pistorasiat yms Kansi/asennuskehys GE 6VA20 SSTL-no: 1663 OBO-no: Kansi/asennuskehys BDK 6VA20 lattiapylväälle tai umpikanneksi. SSTL-no: OBO-no: Lattiapylväät kts. alla. Kansi/asennuskehys GET 6VA20 sisääntyöntyvällä suljettava ø65 mm johtoputkella. SSTL-no: 1662 OBO-no: Upotusaukon mitat: 206x206mm Kansi/asennuskehys GE 12VA20 SSTL-no: OBO-no: Kansi/asennuskehys BDK 12VA20 lattiapylväälle tai umpikanneksi. SSTL-no: 1660 OBO-no: Lattiapylväät kts. alla. Kansi/asennuskehys GET 12VA20 sisääntyöntyvällä suljettavalla ø65 mm johtoputkella. SSTL-no: 166 OBO-no: Saatavana myös 39mm kansiupotuksella Upotusaukon mitat: 256x256mm Kansi/asennuskehys GE 12RN/S2 sisääntyöntyvällä suljettavalla ø65mm johtoputkella. Kansi on musta alumiinikuviolla Koko: 12kpl 5mm tai 9kpl 70mm pistorasiaa SSTL-no: 1666 OBO-no: Pidike GE/RLV Asennussyvyyden lisäykseen, 50mm SSTL-no: OBO-no: Kojerasia GB 3M, kolmen 5mm modulin rasia SSTL-no: OBO-no: Kojerasia GB 3, kahdelle 70mm SSTL-no: 1668 OBO-no: Kojerasia GB M, neljän 5mm modulin rasia SSTL-no: 1665 OBO-no: Kojerasia GB, kolmelle 70mm (asennuskehys mukana, xx180) SSTL-no: OBO-no: mm pistorasiat, modulimitat 5mm = 1moduli 22,5mm=0,5 moduli 67,5mm=1,5 moduli Pistorasia 5mm, 1-os, 16A SSTL-no: 1628 OBO-no: Muut värit: oranssi, vihreä, punainen Pistorasia 5mm, 2-os, 16A Koko: 2-moduli SSTL-no: 1630 OBO-no: Muut värit: oranssi, vihreä, punainen Pistorasia 5mm, 3-os, 16A Koko: 3-moduli SSTL-no: 1632 OBO-no: Muut värit: oranssi, vihreä,punainen Pistorasia 2xRJ5 keystone, vino Koko: 1,5-moduli SSTL-no: 160 OBO-no: Pistorasia 2xRJ5 Lexcom, vino Koko: 1,5-moduli SSTL-no: 167 OBO-no: Pistorasia RJ5 keystone, suora Koko: 0,5-moduli SSTL-no: 16 OBO-no: Pistorasia 2xRJ5 Systimax, vino SSTL-no: 1638 OBO-no: Ylijännitesuoja ääni-ilmaisimella (=hienosuoja) Koko: 0,5-moduli SSTL-no: 1687 OBO-no: Antennipistorasia TV+R+SAT, 5dB päättyvä SSTL-no: 168 OBO-no: Sokea kansi Koko: 1/2-moduli OBO-no: Koko:1-moduli OBO-no: RAL9010 valkoinen Vakiovärit Kansi GK D80/5 RAL9010 (Kansi sis. pylvästoimitukseen) Pituus 500mm SSTL-no: OBO-no: RAL7011, harmaa RAL801, ruskea Kiinnitysadapteri 5mm ADT 5/1 1-modulin adapteri SSTL-no: 1666 OBO-no: ADT 5/2/3 2,3-modulin adapteri SSTL-no: 1668 OBO-no: Kojerasia GED-1 Vakiokalusteille, 1-os OBO-no: Peitelevy 5m ADR 5/1 1-modulin kehys SSTL-no: 1670 OBO-no: ADR 5/2 2-modulin kehys SSTL-no: 1672 OBO-no: ADR 5/3 3-modulin kehys SSTL-no: 167 OBO-no: RAL9010 valkoinen RAL1019, beige RAL9011, grafiitinmusta 5

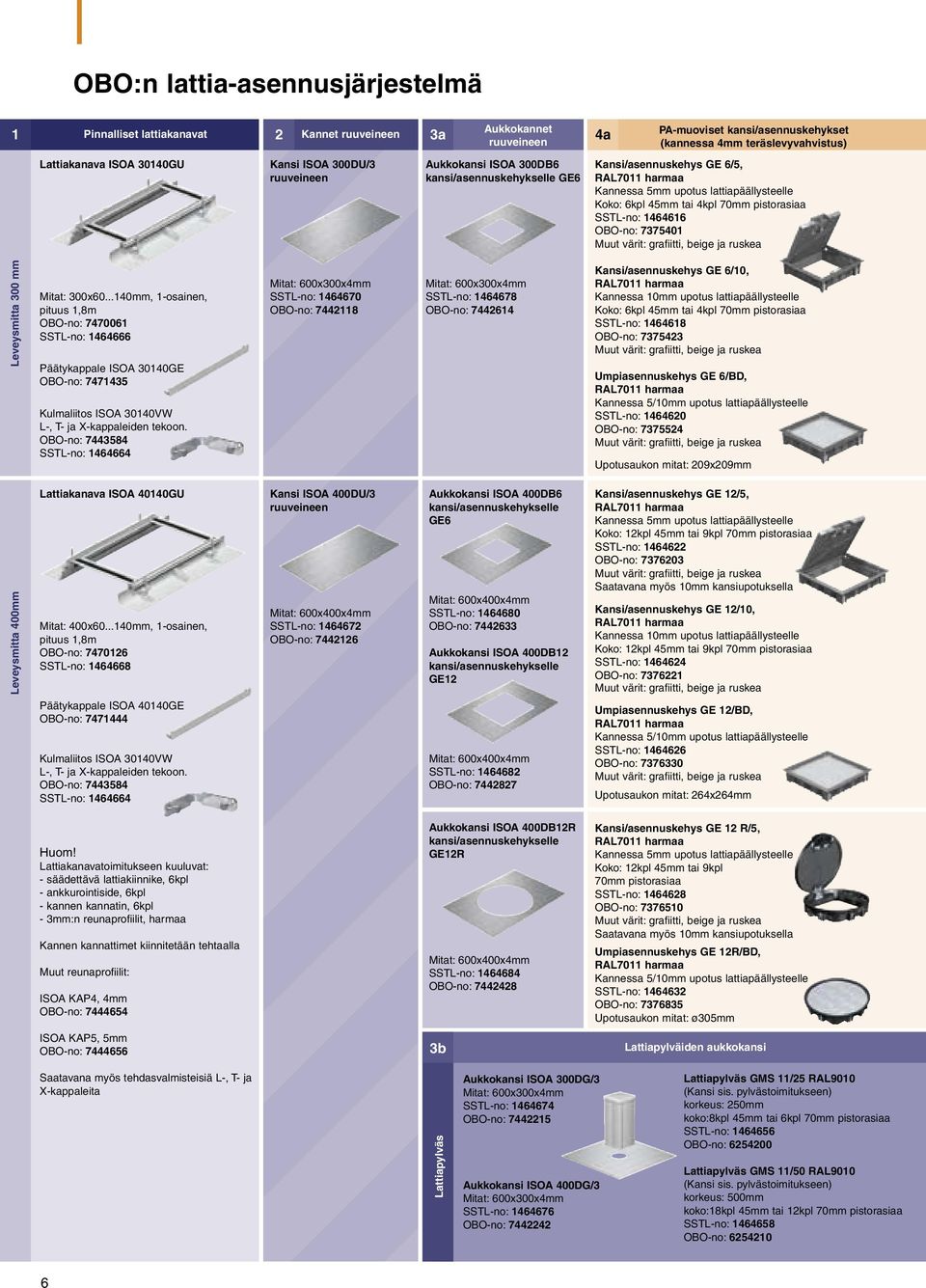

6 OBO:n lattia-asennusjärjestelmä 1 Pinnalliset lattiakanavat 2 Lattiakanava ISOA 3010GU Kannet ruuveineen Kansi ISOA 300DU/3 ruuveineen 3a Aukkokannet ruuveineen Aukkokansi ISOA 300DB6 kansi/asennuskehykselle GE6 a PA-muoviset kansi/asennuskehykset (kannessa mm teräslevyvahvistus) Kansi/asennuskehys GE 6/5, Kannessa 5mm upotus lattiapäällysteelle SSTL-no: OBO-no: Leveysmitta 300 mm Mitat: 300x mm, 1-osainen, pituus 1,8m OBO-no: SSTL-no: Päätykappale ISOA 3010GE OBO-no: Kulmaliitos ISOA 3010VW L-, T- ja X-kappaleiden tekoon. OBO-no: 7358 SSTL-no: 1666 Mitat: 600x300xmm SSTL-no: OBO-no: Mitat: 600x300xmm SSTL-no: OBO-no: 7261 Kansi/asennuskehys GE 6/10, Kannessa 10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Umpiasennuskehys GE 6/BD, Kannessa 5/10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Upotusaukon mitat: 209x209mm Leveysmitta 00mm Lattiakanava ISOA 010GU Mitat: 00x mm, 1-osainen, pituus 1,8m OBO-no: SSTL-no: Päätykappale ISOA 010GE OBO-no: 771 Kulmaliitos ISOA 3010VW L-, T- ja X-kappaleiden tekoon. OBO-no: 7358 SSTL-no: 1666 Kansi ISOA 00DU/3 ruuveineen Mitat: 600x00xmm SSTL-no: OBO-no: Aukkokansi ISOA 00DB6 kansi/asennuskehykselle GE6 Mitat: 600x00xmm SSTL-no: OBO-no: Aukkokansi ISOA 00DB12 kansi/asennuskehykselle GE12 Mitat: 600x00xmm SSTL-no: OBO-no: Kansi/asennuskehys GE 12/5, Kannessa 5mm upotus lattiapäällysteelle SSTL-no: OBO-no: Saatavana myös 10mm kansiupotuksella Kansi/asennuskehys GE 12/10, Kannessa 10mm upotus lattiapäällysteelle SSTL-no: 1662 OBO-no: Umpiasennuskehys GE 12/BD, Kannessa 5/10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Upotusaukon mitat: 26x26mm Huom! Lattiakanavatoimitukseen kuuluvat: - säädettävä lattiakiinnike, 6kpl - ankkurointiside, 6kpl - kannen kannatin, 6kpl - 3mm:n reunaprofiilit, harmaa Kannen kannattimet kiinnitetään tehtaalla Muut reunaprofiilit: ISOA KAP, mm OBO-no: 765 Aukkokansi ISOA 00DB12R kansi/asennuskehykselle GE12R Mitat: 600x00xmm SSTL-no: 1668 OBO-no: 7228 Kansi/asennuskehys GE 12 R/5, Kannessa 5mm upotus lattiapäällysteelle Koko: 12kpl 5mm tai 9kpl 70mm pistorasiaa SSTL-no: OBO-no: Saatavana myös 10mm kansiupotuksella Umpiasennuskehys GE 12R/BD, Kannessa 5/10mm upotus lattiapäällysteelle SSTL-no: OBO-no: Upotusaukon mitat: ø305mm ISOA KAP5, 5mm OBO-no: b Lattiapylväiden aukkokansi Saatavana myös tehdasvalmisteisiä L-, T- ja X-kappaleita Lattiapylväs Aukkokansi ISOA 300DG/3 Mitat: 600x300xmm SSTL-no: 1667 OBO-no: Aukkokansi ISOA 00DG/3 Mitat: 600x300xmm SSTL-no: OBO-no: 7222 Lattiapylväs GMS 11/25 RAL9010 (Kansi sis. pylvästoimitukseen) korkeus: 250mm koko:8kpl 5mm tai 6kpl 70mm pistorasiaa SSTL-no: OBO-no: Lattiapylväs GMS 11/50 RAL9010 (Kansi sis. pylvästoimitukseen) korkeus: 500mm koko:18kpl 5mm tai 12kpl 70mm pistorasiaa SSTL-no: OBO-no:

7 b Metalliset (VA=ruostumaton teräs) kansi/asennuskehykset säätörautoineen. Asennuskehyksissä on 12x2mm:n reunat. 5 Kojerasiat 6 Pistorasiat yms Kansi/asennuskehys GE 6VAR20 SSTL-no: OBO-no: Kansi/asennuskehys BDK 6VAR20 lattiapylväälle tai umpikanneksi. SSTL-no: 1669 OBO-no: Lattiapylväät kts. alla. Upotusaukon mitat: 206x206mm Kansi/asennuskehys GE 12VAR20 SSTL-no: OBO-no: Kansi/asennuskehys BDK 12VAR20 lattiapylväälle tai umpikanneksi. SSTL-no: OBO-no: Lattiapylväät kts. alla. Saatavana myös 39mm kansiupotuksella Upotusaukon mitat: 256x256mm Kojerasia GB 3M, kolmen 5mm modulin rasia SSTL-no: OBO-no: Kojerasia GB 3, kahdelle 70mm SSTL-no: 1668 OBO-no: Kojerasia GB M, neljän 5mm modulin rasia SSTL-no: 1665 OBO-no: Kojerasia GB, kolmelle 70mm (asennuskehys mukana, xx180) SSTL-no: OBO-no: mm pistorasiat, modulimitat 5mm = 1moduli 22,5mm=0,5 moduli 67,5mm=1,5 moduli Pistorasia 5mm, 1-os, 16A SSTL-no: 1628 OBO-no: Muut värit: oranssi, vihreä, punainen Pistorasia 5mm, 2-os, 16A Koko: 2-moduli SSTL-no: 1630 OBO-no: Muut värit: oranssi, vihreä, punainen Pistorasia 5mm, 3-os, 16A Koko: 3-moduli SSTL-no: 1632 OBO-no: Muut värit: oranssi, vihreä,punainen Pistorasia 2xRJ5 keystone, vino Koko: 1,5-moduli SSTL-no: 160 OBO-no: Pistorasia 2xRJ5 Lexcom, vino Koko: 1,5-moduli SSTL-no: 167 OBO-no: Pistorasia RJ5 keystone, suora Koko: 0,5-moduli SSTL-no: 16 OBO-no: Pistorasia 2xRJ5 Systimax, vino SSTL-no: 1638 OBO-no: Kansi/asennuskehys GE 12RN/S2 sisääntyöntyvällä suljettavalla ø65mm johtoputkella. Kansi on musta alumiinikuviolla Koko: 12kpl 5mm tai 9kpl 70mm pistorasiaa SSTL-no: 1666 OBO-no: Pidike GE/RLV Asennussyvyyden lisäykseen, 50mm SSTL-no: OBO-no: Ylijännitesuoja ääni-ilmaisimella (=hienosuoja) Koko: 0,5-moduli SSTL-no: 1687 OBO-no: Antennipistorasia TV+R+SAT, 5dB päättyvä SSTL-no: 168 OBO-no: Sokea kansi Koko: 1/2-moduli OBO-no: Koko:1-moduli OBO-no: RAL9010 valkoinen Vakiovärit Kansi GK D80/5 RAL9010 (Kansi sis. pylvästoimitukseen) Pituus 500mm SSTL-no: OBO-no: RAL7011, harmaa RAL801, ruskea Kiinnitysadapteri 5mm ADT 5/1 1-modulin adapteri SSTL-no: 1666 OBO-no: ADT 5/2/3 2,3-modulin adapteri SSTL-no: 1668 OBO-no: Kojerasia GED-1 Vakiokalusteille, 1-os OBO-no: Peitelevy 5m ADR 5/1 1-modulin kehys SSTL-no: 1670 OBO-no: ADR 5/2 2-modulin kehys SSTL-no: 1672 OBO-no: ADR 5/3 3-modulin kehys SSTL-no: 167 OBO-no: RAL9010 valkoinen RAL1019, beige RAL9011, grafiitinmusta 7

8 OBO:n lattia-asennusjärjestelmä Onteloasennus Esitteen asennussovellusten lisäksi voidaan onteloasennus pintavalulla toteuttaa myös ilman valurasiaa. Silloin jätetään kuvan mukainen 320x320mm rasiavaraus pintavaluun ontelolaatan ontelon yläpuolelle. Alla olevat kansi- /asennuskehykset asennetaan onteloon aukkokansilla AB6S ja AB12S, joissa on 20mm:n korkeudensäätö. Pintavalu Aukkokansivaraus 320x320mm Säädettävät metalliset ( VA=ruostumaton teräs) 1 2 Kojerasiat kansi/asennuskehykset 3 Pistorasiat yms Aukkokansi AB6S Kannessa on asennettavan kansi-/asennuskehyksen 20mm:n korkeudensäätö. Mitat: 393x393x2mm SSTL-no: OBO-no: Kansi/asennuskehys GE 6VA20 SSTL-no: 1663 OBO-no: Kansi/asennuskehys BDK 6VA20 lattiapylväälle tai umpikanneksi. SSTL-no: OBO-no: Lattiapylväät kts. UFS -pääesitettä Kansi/asennuskehys GET 6VA20 sisääntyöntyvällä suljettavalla ø65 mm johtoputkella. SSTL-no: 1662 OBO-no: Upotusaukon mitat: 206x206mm Aukkokansi AB12S Kannessa on asennettavan kansi-/asennuskehyksen 20mm:n korkeudensäätö. Mitat: 393x393x2mm SSTL-no: OBO-no: Kansi/asennuskehys GE 12VA20 SSTL-no: OBO-no: Kansi/asennuskehys BDK 12VA20 lattiapylväälle tai umpikanneksi. SSTL-no: 1660 OBO-no: Lattiapylväät kts. UFS -pääesitettä. Kojerasia GB 3M, kolmen 5mm modulin rasia SSTL-no: OBO-no: Kojerasia GB 3, kahdelle 70mm SSTL-no: 1668 OBO-no: Kojerasia GB M, neljän 5mm modulin rasia SSTL-no: 1665 OBO-no: Kojerasia GB, kolmelle 70mm (asennuskehys mukana, xx180) SSTL-no: OBO-no: mm pistorasiat, modulimitat 5mm = 1moduli 22,5mm=0,5 moduli 67,5mm=1,5 moduli Pistorasia 5mm, 1-os, 16A SSTL-no: 1628 OBO-no: Muut värit: oranssi, vihreä, punainen Pistorasia 5mm, 2-os, 16A Koko: 2-moduli SSTL-no: 1630 OBO-no: Muut värit: oranssi, vihreä, punainen Pistorasia 5mm, 3-os, 16A Koko: 3-moduli SSTL-no: 1632 OBO-no: Muut värit: oranssi, vihreä,punainen Pistorasia 2xRJ5 keystone, vino Koko: 1,5-moduli SSTL-no: 160 OBO-no: Pistorasia 2xRJ5 Lexcom, vino Koko: 1,5-moduli SSTL-no: 167 OBO-no: Pistorasia RJ5 keystone, suora Koko: 0,5-moduli SSTL-no: 16 OBO-no: Pistorasia 2xRJ5 Systimax, vino SSTL-no: 1638 OBO-no: Ylijännitesuoja ääni-ilmaisimella (=hienosuoja) Koko: 0,5-moduli SSTL-no: 1687 OBO-no: Kansi/asennuskehys GET 12VA20 sisääntyöntyvällä suljettavalla ø65 mm johtoputkella. SSTL-no: 166 OBO-no: Saatavana myös 39mm kansiupotuksella Upotusaukon mitat: 256x256mm Pidike GE/RLV Asennussyvyyden lisäykseen, 50mm SSTL-no: 16662, OBO-no: Antennipistorasia TV+R+SAT, 5dB päättyvä SSTL-no: 168 OBO-no: Sokea kansi Koko: 1/2-moduli OBO-no: Koko:1-moduli OBO-no: RAL9010 valkoinen 8

9 OBO:n lattiarasioiden valintataulukko ASENNUS VALUUN PINNOITTEET: esim. muovimatto, matto 1. kpl 70mm kalusteita / 6kpl 5mm moduulikalusteita 2. 9kpl 70mm kalusteita / 12kpl 5mm moduulikalusteita Tyyppi/tuote Määrä SSTL Tyyppi/tuote Määrä SSTL UA valurasia, säädettävä UA valurasia, säädettävä AB 6 aukkokansi AB 12 aukkokansi GE 6/5 kansi+asennuskehys, 5mm pinnoitevaraus GE12/5 kansi+asennuskehys, 5mm pinnoitevaraus vaihtoehtona vaihtoehtona GE 6/10 kansi+asennuskehys, 10mm pinnoitevaraus GE12/10 kansi+asennuskehys, 10mm pinnoitevaraus GB 3 kojerasia 2x70mm kalusteelle vaihtoehtona GB kojerasia 3x70 mm kalusteelle vaihtoehtona GB 3M kojerasia 3x5mm moduulikalusteelle GB M kojerasia x5mm moduulikalusteelle PINNOITTEET: esim. muovimatto, parketti, kivi ym. 3. kpl 70mm kalusteita / 6kpl 5mm moduulikalusteita. 9kpl 70mm kalusteita / 12kpl 5mm moduulikalusteita Tyyppi/tuote Määrä SSTL Tyyppi/tuote Määrä SSTL UA valurasia, säädettävä UA valurasia, säädettävä AB 6 aukkokansi AB 12 aukkokansi GE 6VA20 kansi+asennuskehys, GE12VA20 kansi+asennuskehys, mm pinnoitevaraus, sis. säätöraudat vaihtoehtona 19mm pinnoitevaraus, sis. säätöraudat vaihtoehtona GE 6VAR20 kansi+asennuskehys, 19mm GE12VAR20 kansi+asennuskehys, 19mm pinnoitevaraus,15mm kaulus pinnoitteen päälle pinnoitevaraus,15mm kaulus pinnoitteen päälle GB 3 kojerasia 2x70mm kalusteelle vaihtoehtona GB kojerasia 3x70 mm kalusteelle vaihtoehtona GB 3M kojerasia 3x5mm moduulikalusteelle GB M kojerasia x5mm moduulikalusteelle kpl 70mm pintakalusteita Tyyppi/tuote GE-UA lattiarasiasarja, sisältää seuraavat tuotteet: 1 kpl valurasia, K200xL200xS110 1 kpl aukkokansi, 0-15mm säädöllä 1 kpl kansi+asennuskehys, ruostumaton teräs, kansi 110x110, 15mm pinnoitevaraus Määrä OBO no ASENNUS ONTELOON PINNOITTEET: esim. muovimatto, parketti, kivi ym. 6. kpl 70mm kalusteita / 6kpl 5mm moduulikalusteita 7. 9kpl 70mm kalusteita / 12kpl 5mm moduulikalusteita Tyyppi/tuote Määrä SSTL Tyyppi/tuote Määrä SSTL AB 6S aukkokansi säädöllä AB12S aukkokansi säädöllä GE 6VA20 kansi+asennuskehys, 19mm pinnoitevaraus GE12VA20 kansi+asennuskehys, 19mm pinnoitevaraus vaihtoehtona vaihtoehtona GE 6VAR20 kansi+asennuskehys, 19mm pinnoitevaraus, GE 12VAR20 kansi+asennuskehys, 19mm pinnoiteva mm kaulus pinnoitteen päälle raus, 15mm kaulus pinnoitteen päälle GB 3 kojerasia 2x70mm kalusteelle vaihtoehtona GB kojerasia 3x70mm kalusteelle vaihtoehtona GB3M kojerasia 3x5mm moduulikalusteelle GBM kojerasia x5mm moduulikalusteelle

10 Säädettävä valurasia - UA asennusohje Valurasian kiinnitys Valurasian sijoitus ja pintavalun korkeus mitataan suojakannen keskiömerkistä. Rasian pohjalevy kiinnitetään kulmarei istä esim. 6mm lyöntitulpilla. HUOM: Valurasian pohjalevyn mitat ovat 500x500 mm. Lattiakanavan ja asennusputkien asennus Lattiakanava liitetään valurasiaan kuvien mukaan. Käyttäessä asennusputkia putket kiinnitetään tiiviinä nippuna lattiapinnalle ja päätetään n. 5cm rasian sisäpuolella. Putket voidaan myös liittää ns. keskusnysillä suoraan valuverkkoon asennusalustan tasolle. Kehyksen korkeussäätö mm (pintavalun tasoon). Kulmien säätöruuveilla säädetään kehys valmiin pintavalun tasoon, jonka jälkeen säätöruuvit katkaistaan n. 1cm:n pituisiksi. Tarvittaessa voidaan kehystä säätää lopuksi sisäkulmien työkaluilla (irtoavat taittamalla). HUOM: Mitä korkeammaksi kehys säädetään sitä enemmän jää tilaa pistotulpille kannen alla (kts. takasivu). Valitse valurasia UA (OBO-no ) jos tarvitset enemmän säätövaraa, mm. Valuverkon tiivistäminen Leikkaa verkkoa kuvan mukaisesti kanavan tai putkien myötä. Yhdistä verkot kulmissa käsinitojalla. Kiinnitä verkko luotettavasti lattiaan valun aikana tulevia paineita vastaan! HUOM: Valunjälkeiset ja betonin kuivumisen jälkeiset toimenpiteet Valurasia alumiinikehyksineen on oltava kokonaan betonin sisällä jotta lattiarasian suojamaadoitus toimisi. Kulmissa olevat muoviset kiinnityskappaleet poistetaan betonin kovettumisen jälkeen, jolloin asennuskehys jää uivaksi seuraten mahdollisia betonin liikkeitä. Tämä parantaa myös runkoäänien äänieristystä. 10

11 Kaikki kansi/asennuskehykset asennetaan aukkokansilla AB. HUOM! Aukkokansi AB kiinnitetään valurasiaan ennenkuin lattia päällystetään koska päällyste asennetaan aukkokannen reunoja myöten. Metalliset ja säädettävät kansi/asennuskehykset GE6/GE12 VA asennetaan mukana toimitetuilla säätö/kiinnityskiskoilla. Muoviset kansi/asennuskehykset GE6/GE12 kiinnitetään lattiapäällysteen reunojen päälle mukana toimitetuilla ruuvikiinnikkeillä Kansi/asennuskehysten sekä koje- ja pistorasioiden valinta Kehyksiä on kahta kokoa, a) pienempi GE 6 ja b) isompi GE 12 (kuvassa). a) GE 6 kehykseen sopii kaksi kojerasiaa GB 3 tai GB 3M - GB 3M kojerasiaan sopii 3 kpl 5mm:n pistorasiaa - GB 3 kojerasiaan sopii 2 kpl 70mm:n keskiölevyllistä Vakio-pistorasiaa b) GE 12 kehykseen sopii kolme kojerasiaa GB tai GB M (kuvassa) - GB M kojerasiaan sopii kpl 5mm:n pistorasiaa (kuvassa) - GB kojerasiaan sopii 3 kpl 70mm:n keskiölevyllistä Vakio-pistorasiaa HUOM: Kojerasiat asennetaan mieluiten asennuskehyksen alimpaan asennusloveen, jolloin pistotulpille jää eniten tilaa. Asennussyvyyttä voidaan vielä lisätä 50mm GE/RLV-pidikkeellä SSTL-no Kansi/asennuskehys GE12 Pistorasia 5mm, 1-os Kojerasia GBM Kansi/asennuskehys GE12VA HUOM! Kojerasiassa GB käytetään kahta muovisoiroa pistorasioiden korottamiseen. 11
