1 K ä y t t ö o h j e Korkeapainepesurit Kranzle 2160 TS Kranzle 2160 TS T Kranzle 2195 TS Kranzle 2195 TS T Kranzle 2175 TS Kranzle 2175 TS T Lue turvallisuusohjeet ja noudata niitä! FI

2 2 Kuvaus Kranzle 2160 TS, 2160 TST, Kranzle 2195 TS, 2195 TST, Kranzle 2175 TS, 2175 TST Ergonomisesti muotoiltu ajokahva Johtokela ja 5 m:n johto Pidike suihkuputkella varustettua pistoolia varten (taukoja varten) Letkukela, jossa 15 m:n teräskudos-korkepaineletku (vain TST-mallit) Käsikampi (vain TST-mallit) Ergonomisesti muotoiltu kahva Korkeapainepistooli Suuri rosterinen painemittari Portaaton paineensäätö Puhdistusaineen syöttöletku suodattimella Vaihtoputki tehosuuttimella Vaihtoputki pesusuuttimella Päälle-/pois-kytkin merkkivalolla ja moottorin suojakatkaisimella Korkeapainepistoolin pidike Tehosuuttimen ja putken pidike Reilun kokoiset pyörät soveltuvat hankalaan maastoon ja portaisiin

3 Sisällysluettelo Sivu 3 Kuvaus... 2 Sisällysluettelo... 3 Tekniset tiedot... 4 Yleiskuva ostamastasi tuotteesta... 6 Yleiset ohjeet... 7 Turvallisuusohjeet - tapaturmien ehkäisy... 8 Tärkeää: Veden ja sähkön kytkeminen Kränzlen teknologiaa Vesi ja puhdistusjärjestelmä Putki ja pistooli Paineensäätöventtiili - varoventtiili Moottorin suojakatkaisin Korkeapaineletku ja suihkutuslaite Kokonaispysäytysjärjestelmä Käyttöönotto Vesijohtoon kytkeminen Suora imu Liuotinaineita käytettäessä Pumpun sammuttaminen / jäätymisenesto Pienet tee-se-itse -huoltotoimet Tarkastukset - tarkastusraportti EY-vaatimuksenmukaisuusvakuutus Takuu Korkeapainepesureiden tarvikkeet... 28

4 4 Tekniset tiedot Kranzle 2160 TS Kranzle 2160 TS T Kranzle 2195 TS Kranzle 2195 TS T Portaattomasti säädettävä baria baria käyttöpaine Suuttimen koko Sallittu ylipaine baria Veden baria kierr./min kierr./min 8 l/min Syöttöveden lämpötila kork. 60 C kork. 60 C Imukorkeus 2,5 m 2,5 m Letkukela ei kyll ei kyllä Suurpaineletku 10 m 15 ä m 10 m 15 m teräskudoksella Pesuaineen syöttö kyllä kyllä Liitäntäteho 230 V 50 Hz, 14 A 230 V 50 Hz, 14 A Syöttöteho P 1-3,2 kw P 1-3,2 kw Antoteho P 2-2,4 kw P 2-2,4 kw Paino 37 kg 39,5 kg 37 kg 39,5 kg Ulkomitat ajokahvoineen (mm) 900 x 375 x x 375 x 360 DIN :n mukainen 78 db (A) 81 db (A) melutaso Melutaso tehosuuttimella 82 db (A) 78 db (A) Akustinen teho L WA 89 db (A) 91 db (A) Putken rekyyli noin 25 N noin 25 N Putken värinä 2,0 m/s2 2,0 m/s2 VDMA:n mukaisen taulukon sallittu toleranssi arvoille ± 5 %

5 5 Kranzle 2175 TS Kranzle 2175 TS T Portaattomasti säädettävä käyttöpaine baria baria Suuttimen koko Sallittu ylipaine 175 baria 175 baria Veden kierr./min 12 l/min@ kierr./min Syöttöveden lämpötila kork. 60 C 12 kork. l/min 60 C Imukorkeus 2,5 m 2,5 m Letkukela ei kyllä Suurpaineletku 10 m 15 m teräskudoksella Pesuaineen syöttö kyllä kyllä Liitäntäteho 400 V 50 Hz, 6,7 A 400 V 50 Hz, 6,7 Syöttöteho P 1-3,3 kw A P 1-3,3 kw Antoteho P 2-2,6 kw P 2-2,6 kw Paino 37 kg 39,5 kg Ulkomitat ajokahvoineen (mm) 900 x 375 x x 375 x 360 DIN :n mukainen melutaso 78 db (A) 78 db (A) Melutaso tehosuuttimella 82 db (A) 82 db (A) Akustinen teho Putken rekyyli 91 db (A) noin 27 N 91 db (A) noin 27 N Putken värinä 2,1 m/s2 2,1 m/s2 VDMA:n mukaisen taulukon sallittu toleranssi arvoille ± 5 %

6 6 Yleiskuva ostamastasi tuotteesta 1. Kranzle-korkeapainepesurit 2160 TST, 2195 TST, 2175 TST 15 m suurpaineletkulla, jossa teräskudos ja NW 6 -letkukela tai Kranzle-korkeapainepesurit 2160 TS, 2195 TS, 2175 TS 10 m korkeapaineletkulla, jossa teräskudos, mutta ilman NW 6 - letkukelaa 2. Pistooli liipaisimella, turvalukituksella, eristetyllä kahvalla ja ruuviliitoksella 3. Tehosuutin rosterisella suihkuputkella 4. Vario-Jet -kärkikappale rosterisella putkella 5. Käsikampi, jossa kiinnitysruuvi 6. Käyttöohje

7 Yleiset ohjeet 7 Käyttöalue Käytä koneita yksinomaan puhdistamiseen painesuihkulla ja puhdistusaineella tai puhdistamiseen painesuihkulla ilman puhdistusainetta. Tarkastukset Asiantuntijan pitää tarkistaa laite ohjeen Guidelines for Liquid Spray Devices mukaisesti vähintään kerran vuodessa, jotta laitteen turvallinen toiminta voidaan taata. Tarkistustuloksen tulee olla kirjallinen. Todistukseksi riittää vapaamuotoinen lausunto. Tarkistuspöytäkirja sivuilla Asiantuntijan on tarkastettava kotitalouskäyttöön tarkoitetut suurpainepesurit 12 kuukauden välein! Työsuojelu Kränzle-painepesuri on suunniteltu siten, että tapaturmavaaraa ei ole, jos laitetta käytetään ohjeiden mukaisesti. Koneen käyttäjää on informoitava laitteen kuumenevien osien ja painevesisuihkun aiheuttamista vaaroista. Ohjetta Guidelines for Liquid Spray Devices tulee noudattaa (katso sivu 8 ja 9). Öljynvaihto Ensimmäinen öljynvaihto n. 50 käyttötunnin jälkeen. Tämän jälkeen öljy on vaihdettava vuoden tai käyttötunnin välein. Mikäli öljy on harmaata tai valkoista, se on vaihdettava jo aiemmin. Aseta laite vaaka-asentoon ja avaa pohjassa oleva öljytulppa tyhjennysastian yllä. Öljy otetaan talteen astiaan ja hävitetään määräysten mukaisesti. Käytettävä öljy: 0,5 litraa W 15/40 -moottoriöljyä. Öljyvuoto: Öljyvuodon sattuessa ota yhteys lähimpään asiakaspalveluun (kauppiaaseen; ympäristövahingot, vaihteistovauriot) Ilmankosteuden ollessa suuri ja lämpötilojen vaihdellessa kondenssiveden muodostuminen on mahdollista (öljy on harmaata). Öljy on tällöin vaihdettava.

8 8 Turvallisuusohjeita Kiinnitä huomiota siihen, että puhdistettaessa paineisella vedellä kärkikappaleeseen kehittyy selvästi tuntuva takaisku (katso tekniset tiedot sivulta 4). Varmista, että korkeapainepistoolissa oleva turvalukitus on päällä aina kun lopetat työskentelyn. Näin estät tahattomien vesisuihkujen syntymisen! Käytettäessä alustakärkikappaletta kärkikappale on ehdottomasti tuettava! On huomioitava, että taivutetuissa tai taitetuissa suihkukärkikappaleissa kehittyy merkittävä vääntömomentti takaiskussa!

9 Turvallisuusohjeita - epäasiallinen käyttö 9 Älä suuntaa vesisuihkua ihmisiä tai eläimiä kohti! Käytä vain sähkökaapeleita, jotka ovat virheettömässä kunnossa! Älä vaurioita tai korjaa kaapeleita epäasianmukaisesti! Älä yritä vetää korkeapaineletkua, jos siihen on muodostunut silmukoita. Älä vedä terävien reunojen yli! Lapset eivät saa käyttää korkeapainepesuria! Älä suuntaa vesisuihkua laitetta kohti! Älä suuntaa vesisuihkua pistorasiaa kohti!

10 10 Huomaa - tärkeää! Veden puutos Veden puutetta esiintyy useammin kuin uskotkaan. Mitä tehokkaampi korkeapainepesuri, sitä suurempi on vaara, että vettä on liian vähän käytettävissä. Veden puutteessa pumpussa syntyy kavitaatio (vesikaasu-seos), mitä yleensä ei huomata lainkaan tai liian myöhään. Pumppu rikkoontuu. Tarkasta yksinkertaisesti käytettävissä oleva vesimäärä juoksuttamalla vettä yhden minuutin ajan ämpäriin, jossa on litra-asteikko. Painepesurilla on oltava käytettävissä seuraava vähimmäisvesimäärä: Kranzle 2160 TS / TS T: 11 l/min Kranzle 2195 TS / TS T: 8 l/min Kranzle 2175 TS / TS T: 12 l/min Jos mitattu vesimäärä on liian pieni, on käytettävä vesiliitäntää, joka tuottaa vaaditun vesitehon. Veden puute kuluttaa tiivisteitä nopeasti (ei takuuta). Vesijohtoon kytkeminen14 Noudata paikallisen vesilaitoksen määräyksiä. EN normien mukaan painepesuria ei saa kytkeä suoraan yleiseen vesijohtoverkkoon. Lyhytaikainen kytkeminen yleiseen vesijohtoverkkoon on sallittu DVGW:n (Deutscher Verband des Gas- und Wasserfaches) mukaan, kun vesiliitäntään asennetaan venttiili, joka estää veden virtauksen takaisin yleiseen vesijohtoverkkoon (Kränzle-tilausnro ). Myös välillinen liitäntä yleiseen vesijohtoverkkoon on sallittu, kun käytetään esim. säiliötä, joka on varustettu uimuriventtiilillä (EN ). Suora liitäntä on sallittu sellaiseen vesijohtoverkkoon, josta saatavaa vettä ei käytetä juomavedeksi.

11 Sähkövirran puutos Jos sähköjohdon ympäristössä on samanaikaisesti liian monta sähkövirran kuluttajaa verkossa, saattaa käytettävissä oleva jännite, sekä sähkövirran voimakkuus selvästi laskea. Seurauksena painepesurin moottori ei käynnisty tai jopa polttaa läpi. Sähkövirransyöttö saattaa olla myös puutteellista, jos virtakaapeli on liian pitkä tai liian ohut. Liian pitkät jatkokaapelit aiheuttavat jännitteen alenemista ja siten käyttöhäiriöitä ja käynnistysvaikeuksia. Liitäntäteho: Kranzle 2160 TS / TS T: 230 V, 50 Hz Kranzle 2195 TS / TS T: 230 V, 50 Hz Kranzle 2175 TS / TS T: 400 V, 50 Hz (vaihejärjestys ei oleellinen) Tarkasta johtosi sulakkeen arvo ja tarvittaessa anna asiantuntijan tarkastaa jännite ja käytettävissä olevan sähkövirran voimakkuus. Sähköliitäntä Kränzle-painepesuri toimitetaan liitäntäkaapelilla ja sähköpistokkeella varustettuna. Sähköpistoke on kytkettävä määräysten mukaisesti asennettuun pistorasiaan, jossa on maadoitusjohtoliitäntä ja FI-vuotovirta-suojakatkaisija 30 ma. Pistorasia tulee olla varustettu 16 A sulakkeella. Käytettäessä jatkokaapelia siinä tulee olla suojamaadoitusjohdin, joka on määräysten mukaisesti kytketty pistokeliitäntöihin. Jatkokaapelin johdinhalkaisijan tulee olla vähintään 1,5 mm². Pistokeliitäntöjen tulee olla roiskevedenpitäviä. Kaapelien liitännät eivät saa olla märällä lattialla. Jos jatkokaapeli on pitempi kuin 10 m, sen vähimmäisläpimitan on oltava 2,5 mm². Johtokelaa käytettäessä johto täytyy keriä aina sisään.

12 12 Kränzlen teknologiaa Vesi ja puhdistusjärjestelmä Vesi syötetään paineella korkeapainepumppuun, tai se voidaan imeä suoraan säiliöstä. Seuraavaksi suurpainepumppu syöttää veden paineella turvasuihkuputkiin. Suurpainesuihku muodostetaan turvasuihkuputken suuttimella. Ympäristö-, jätteenkäsittely- ja vedensuojeluohjeita on noudatettava! Korkeapainepistooli, jossa suutinputki Laitetta käytetään korkeapainepistoolin liipaisinta painamalla. Liipaisimen painaminen saa aikaan korkeapainepistoolin avautumisen. Siitä neste johdetaan suuttimeen. Ruiskutuspaine nousee ja saavuttaa pian halutun työpaineen. Kun liipaisin vapautetaan, korkeapainepistooli sulkeutuu ja estää nesteen vuotamisen suihkuputkesta. Painemittarin tulee näyttää 0 baria. Paineen nousu, joka syntyy korkeapainepistoolin sulkeutuessa, avaa ohivirtausventtiilin. Moottori kytketään pois päältä painekytkimellä. Kun korkeapainepistooli avataan, paineensäätöventtiili/varoventtiili sulkeutuu ja moottori käynnistetään uudelleen ja pumpun syöttö suihkuputkeen tapahtuu valitulla työpaineella. Korkeapainepistooli on turvalaite. Pistoolin korjauksen saa suorittaa vain ammattilainen. Käytä varaosina ainoastaan valmistajan suosittelemia komponentteja. Paineensäätöventtiili - varoventtiili Varoventtiili suojaa laitetta ylipaineelta, ja se on rakennettu niin, ettei sitä voi säätää sallittujen käyttöpainerajojen ulkopuolelle. Paineensäätöpyörän rajoitinmutteri on sinetöity. Käyttöpainetta ja ruiskutusmääriä voidaan säätää portaattomasti paineensäätöpyörää kääntämällä. Varaosien vaihtamisen, korjaukset, uudet säädöt ja sinetöinnit saa suorittaa vain valtuutettu henkilö.

13 Moottorin suojakatkaisin Moottori on suojattu ylikuormitukselta moottorin suojakatkaisimella. Moottorin suojakytkin kytkee moottorin pois päältä ylikuormituksessa. Häiriön syy on poistettava, jos moottorin suojakytkin kytkee moottorin toistuvasti pois päältä (katso sivu 11). Vaihto- ja testaustoimenpiteitä saa suorittaa vain ammattilainen koneen ollessa eristettynä sähköverkosta, ts. verkkopistokkeen ollessa irrotettuna. Korkeapaineletku ja suihkutuslaite Painepesurin varustukseen kuuluva korkeapaineletku ja suutinputkivarustus on valmistettu korkealaatuisesta materiaalista, ja ne täyttävät laitteen käytölle asetetut vaatimukset. Varaosina saa käyttää laitteen valmistajan hyväksymiä alkuperäisiä varaosia ja joissa on säännösten vaatimat merkinnät. Suurpaineletkujohdot ja suihkulaitteet on liitettävä painetiiviisti (ilman vuotoa). Suurpaineletkun yli ei saa ajaa, eikä sitä saa vetää tai vääntää voimakkaasti. Suurpaineletkua ei saa vetää terävien reunojen yli. Tällöin takuu raukeaa. Kokonaispysäytysjärjestelmä Uudet Kränzle K2160/K2195/K2175 -painepesurit ovat varustettuja kokonaispysäytysjärjestelmällä. Kun olet kytkenyt korkeapainepesurin vedenottoon ja korkeapaineletkuun, kytke laite päälle virtakatkaisimesta. Katkaisimessa vilkkuu punainen valo. Moottori käynnistyy liipaisinta painettaessa. Moottori pysähtyy, kun päästät liipaisimesta. Korkeapainepesuri on valmiustilassa kunnes virta katkaistaan. Katkaisimen punainen valo sammuu. Kun olet sammuttanut pesurin, paina liipaisinta nopeasti vapauttaaksesi paineen letkusta, jolloin se voidaan irrottaa.

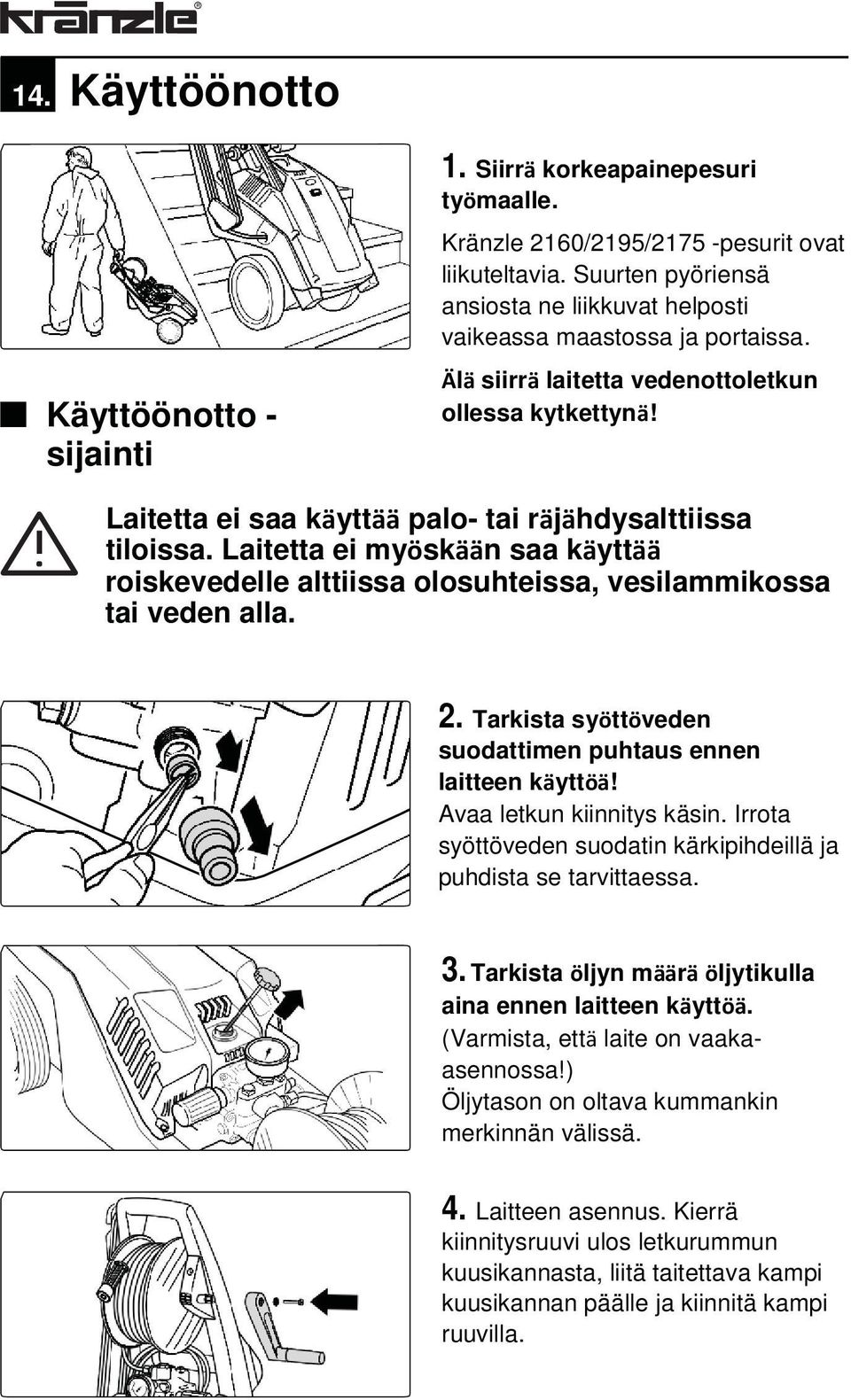

14 14. Käyttöönotto Käyttöönotto - sijainti 1. Siirrä korkeapainepesuri työmaalle. Kränzle 2160/2195/2175 -pesurit ovat liikuteltavia. Suurten pyöriensä ansiosta ne liikkuvat helposti vaikeassa maastossa ja portaissa. Älä siirrä laitetta vedenottoletkun ollessa kytkettynä! Laitetta ei saa käyttää palo- tai räjähdysalttiissa tiloissa. Laitetta ei myöskään saa käyttää roiskevedelle alttiissa olosuhteissa, vesilammikossa tai veden alla. 2. Tarkista syöttöveden suodattimen puhtaus ennen laitteen käyttöä! Avaa letkun kiinnitys käsin. Irrota syöttöveden suodatin kärkipihdeillä ja puhdista se tarvittaessa. 3. Tarkista öljyn määrä öljytikulla aina ennen laitteen käyttöä. (Varmista, että laite on vaakaasennossa!) Öljytason on oltava kummankin merkinnän välissä. 4. Laitteen asennus. Kierrä kiinnitysruuvi ulos letkurummun kuusikannasta, liitä taitettava kampi kuusikannan päälle ja kiinnitä kampi ruuvilla.

15 5. Liitä suutin tai tehosuutin pistooliin. 6. Ruuvaa putki ja pistooli yhteen. 7. Paina korkeapaineletku pistooliin kiinni. 8. Kiristä ruuvi. 9. Aseta pesuri vaaka-asentoon. Laitetta on käytettävä vaakaasennossa! Kelaa suurpaineletku suoraan ja ilman silmukoita auki. 10. Kiinnitä vesiletku vesisäiliöön. Laite voidaan liittää vesisyöttöön, jossa vesi on kylmää tai enintään 60 C lämmintä. Vesi voidaan vaihtoehtoisesti imeä säiliöstä (katso sivu 17). Varo käytettäessä lämmintä tulovettä! Käytettäessä 60 C tulovettä esiintyy korkeampia lämpötiloja. Älä kosketa laitteen metallisia osia ilman suojakäsineitä!

16 16 Käyttöönotto 11. Kytke painepesuri sähköverkkoon. Kranzle 2160 TS / TS T: 230 V, 50 Hz. Kranzle 2195 TS / TS T: 230 V, 50 Hz. Kranzle 2175 TS / TS T: 400 V, 50 Hz. Pistorasia tulee olla varustettu 16 A sulakkeella. 12. Aseta käyttöpaine käsipyörällä. Enimmäispaine on asetettu kiinteästi tehtaalla. 13. Laitteen ilmaaminen: avaa ja sulje korkeapainepistooli useamman kerran. Kytke virta liipaisimen ollessa pohjassa. Aloita pesu.

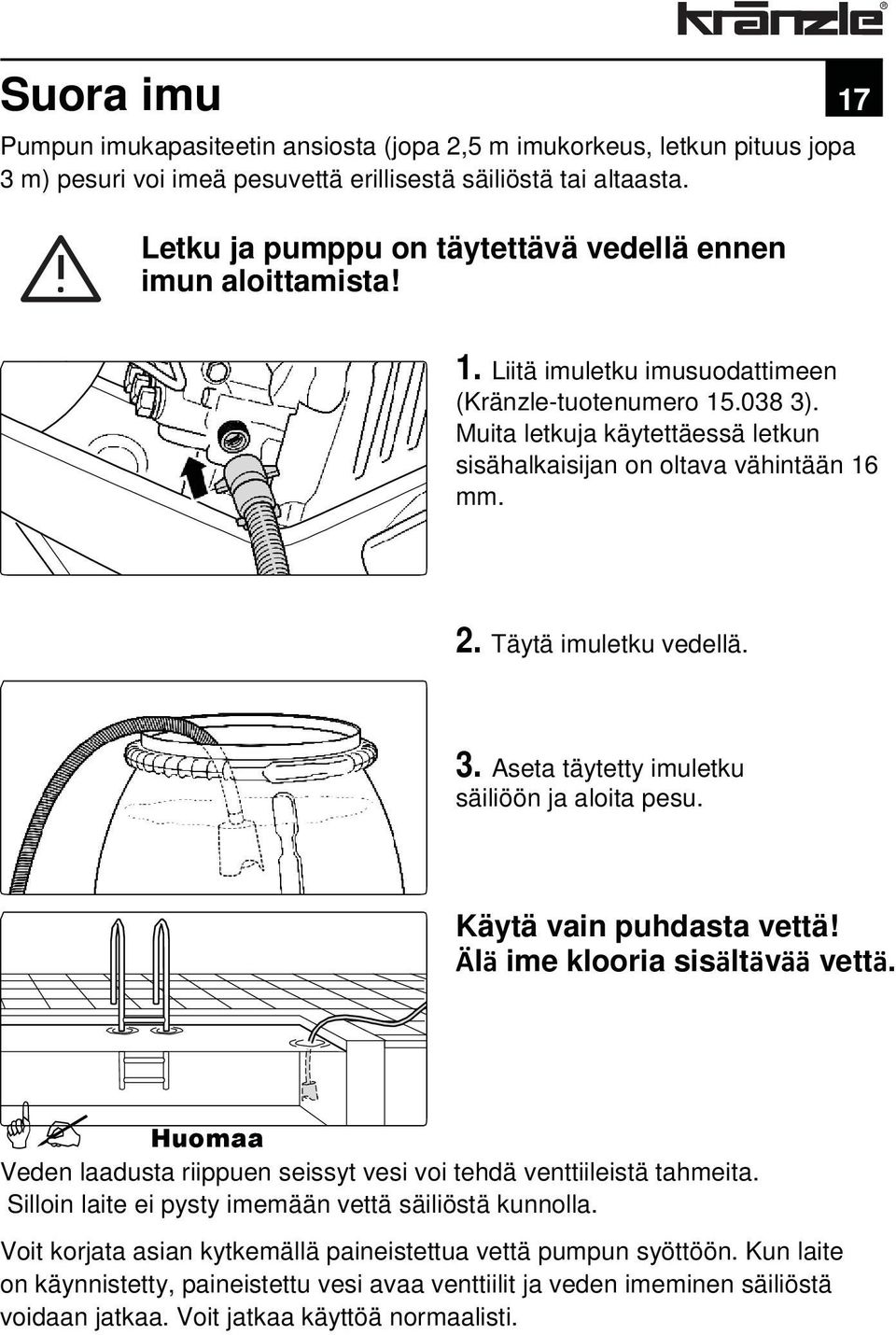

17 Suora imu 17 Pumpun imukapasiteetin ansiosta (jopa 2,5 m imukorkeus, letkun pituus jopa 3 m) pesuri voi imeä pesuvettä erillisestä säiliöstä tai altaasta. Letku ja pumppu on täytettävä vedellä ennen imun aloittamista! 1. Liitä imuletku imusuodattimeen (Kränzle-tuotenumero ). Muita letkuja käytettäessä letkun sisähalkaisijan on oltava vähintään 16 mm. 2. Täytä imuletku vedellä. 3. Aseta täytetty imuletku säiliöön ja aloita pesu. Käytä vain puhdasta vettä! Älä ime klooria sisältävää vettä. Huomaa Veden laadusta riippuen seissyt vesi voi tehdä venttiileistä tahmeita. Silloin laite ei pysty imemään vettä säiliöstä kunnolla. Voit korjata asian kytkemällä paineistettua vettä pumpun syöttöön. Kun laite on käynnistetty, paineistettu vesi avaa venttiilit ja veden imeminen säiliöstä voidaan jatkaa. Voit jatkaa käyttöä normaalisti.

18 18 Pesuaineen imeminen pesuaineen syötöllä: Kränzle 2160 TS/TS T, 2195 TS/TS T ja 2175 TS/TS T -malleissa on sisäänrakennettu injektori pesuaineita varten. Työntäessäsi Vario-Jet -suutinta eteenpäin laite siirtyy matalapaineeseen. Tällöin pesuaine imetään liitetystä imuletkusta suodattimen kautta. 1. Aseta kemikaalisuodatin pesuaineastiaan. 2. Matalapaineen aktivoimiseksi työnnä variosuutin eteenpäin, jotta injektori pystyy imemään puhdistusaineen. 3. Suljettaessa variosuutin suljetaan kemikaalinsyöttö automaattisesti työntämällä variosuutinta taaksepäin. Anna puhdistusaineen vaikuttaa ja suihkuta sen jälkeen korkeapaineella. Käytä ph-neutraaleja (7-9) pesuaineita. Käytä vain pesuaineita, jotka soveltuvat korkeapainepesurin kanssa käytettäväksi. Noudata pesuainevalmistajan ohjeita. Esim. suojavarustus, jätevesimääräykset jne. Liuotinaineiden (maalinohenne, bensiini, öljy ) käyttö painepesurissa on ehdottomasti kielletty. Huomioi valmistajan antamat suositukset valitessasi veden lisäainetta! Laitteen tiivisteet eivät kestä liuotinaineita. Liuotinainepitoinen nestesuihku on erittäin tulenarka, räjähdysaltis ja myrkyllinen.

19 Pumpun sammuttaminen Kytke pesuri pois päältä 2. Irrota laite vedensyötöstä 3. Paina korkeapainepistoolin liipaisinta varovasti, kunnes paine vapautuu 4. Käännä korkeapainepistoolin turvalukitus päälle 5. Irrota vesiletku ja korkeapainepistooli 6. Pumpun tyhjennys: kytke moottori n. 20 sekunniksi päälle 7. Irrota pistoke pistorasiasta 8. Puhdista paineletku ja kelaa se kokoon 9. Puhdista sähkökaapeli ja kelaa se kokoon 10. Puhdista vesisuodatin 11. Talvella laite on varastoitava pakkaselta suojatuissa tiloissa Säilytys tilaa säästäen Kompakteille Kränzle-pesureille vähäisine tukipintoineen löytyy tilaa mistä tahansa.

20 20 Pienet tee-se-itse -huoltotoimet Painemittari näyttää täyden paineen, suuttimesta ei tule vettä: Todennäköisesti suutin on tukossa. Painemittari näyttää täyden paineen, kärkikappaleesta ei tule vettä tai vain hyvin vähän. (Painemittarissa ei ole vettä, kyseessä on glykoli osoittimen tärisemisen vaimentamiseksi.) Kytke pesuri pois päältä. Vedä virtapistoke irti. Paina korkeapainepistoolia useita kertoja paineen laskemiseksi. Kierrä ensin korkeapainepistooli ja kärkikappale irti ja huuhtele korkeapaineletku puhtaaksi mahdollisesti olemassa olevista jäännöksistä. Tarkasta veden tulosihdin likaantuminen. Jos ongelma on edelleen olemassa, työnnä varovasti teräslanka (paperiliitin) suuttimen aukkoon. Jos puhdistus teräslangalla ei johda haluttuun tulokseen, on puhdistettava suutin purettuna, tarvittaessa suutin on vaihdettava. VAROITUS! Ennen jokaista korjausta on vedettävä verkkopistoke irti!

21 Painemittari näyttää alhaisen paineen, suuttimesta tulee epäsäännöllinen suihke: mahdollisesti venttiilit ovat likaantuneet tai liimaantuneet. Avatusta paineensäädöstä huolimatta painemittari näyttää vain vähäistä painetta, kärkikappaleesta tulee epäsäännöllinen suihke. Paineletku tärisee. (Painemittarissa ei ole vettä, kyseessä on glykoli osoittimen tärisemisen vaimentamiseksi.) Kierrä peräkkäin kaikki 6 venttiiliä auki. (pysty- ja vaakasuorassa 3 riviin järjestetyt kuusikantamessinkiruuvit) Poista venttiilinrunko (vihreällä tai punaisella muovivaipalla) yhdessä O-renkaan kanssa käyttäen teräväkärkisiä pihtejä. Tarkasta, onko tiivisterengas vaurioitunut. Jos O-rengas on vaurioitunut, se on vaihdettava uuteen. Puhdista venttiilit teräslangalla (paperiliitin) ja mahdollisuuksien mukaan juoksevan veden alla. Puhdista myös venttiilin istukka. Älä unohda tiivisterengasta uudelleenasennuksessa!

22 22 Pienet tee-se-itse -huoltotoimet Korkeapainepistoolin sulkemisen jälkeen painemittari näyttää edelleen täyden paineen. Laite kytkeytyy päälle ja pois jatkuvasti. Mahdollinen syy nro 1: Vuoto Korkeapainepistoolin sulkemisen jälkeen laitteen on kytkeydyttävä pois päältä ja painemittarin on näytettävä 0 bar. Jos painemittari näyttää edelleen täyttä painetta ja moottori kytkeytyy jatkuvasti päälle ja pois päältä, syy voi olla pumpun, korkeapainepaineletkun, korkeapainepistoolin tai kärkikappaleen vuoto. Menettelytapa: Tarkasta laitteen yhteydet korkeapainepaineletkuun ja korkeapaineletkusta korkeapainepistooliin sekä kärkikappaleen yhteys korkeapainepistooliin tiiviyden varalta. Kytke pesuri pois päältä. Paina korkeapainepistoolia lyhyesti paineen laskemiseksi ulos. Kierrä korkeapainepaineletku, korkeapainepistooli ja kärkikappale irti ja tarkasta tiivisterenkaat. Jos tiivisterenkaat ovat vialliset, on O-renkaat vaihdettava heti uusiin. Varoitus! Vuoto voi aiheuttaa odottamattomia vahinkoja.

23 Korkeapainepistoolin sulkemisen jälkeen painemittari näyttää edelleen täyden paineen. Laite kytkeytyy päälle ja pois jatkuvasti. Mahdollinen syy nro 2: Takaiskuventtiili on likainen tai viallinen. Kierrä pumpun ulostulo auki. Poista takaiskukuula ja tarkasta, onko kuula likaantunut tai vaurioitunut. Vaihda venttiili tarvittaessa uuteen. Varoitus! Takuuta ei myönnetä, jos pumpussa on vaurioita, jotka on aiheutuneet viallisista tiivisterenkaista ilmanimun tai veden puutteen (kavitaation) johdosta.
