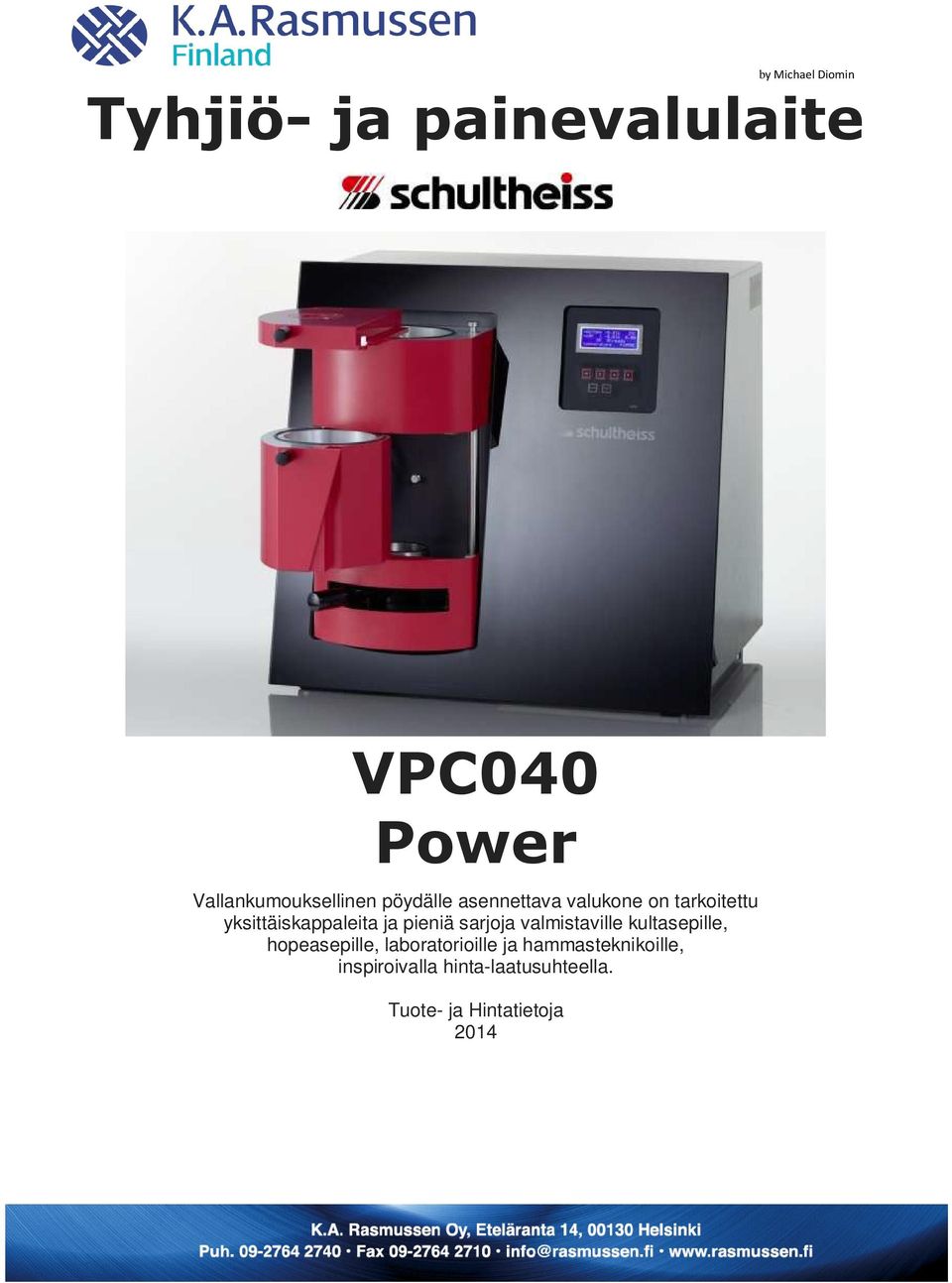

1 by Michael Diomin Tyhjiö- ja painevalulaite VPC040 Power Vallankumouksellinen pöydälle asennettava valukone on tarkoitettu yksittäiskappaleita ja pieniä sarjoja valmistaville kultasepille, hopeasepille, laboratorioille ja hammasteknikoille, inspiroivalla hinta-laatusuhteella. Tuote- ja Hintatietoja 2014

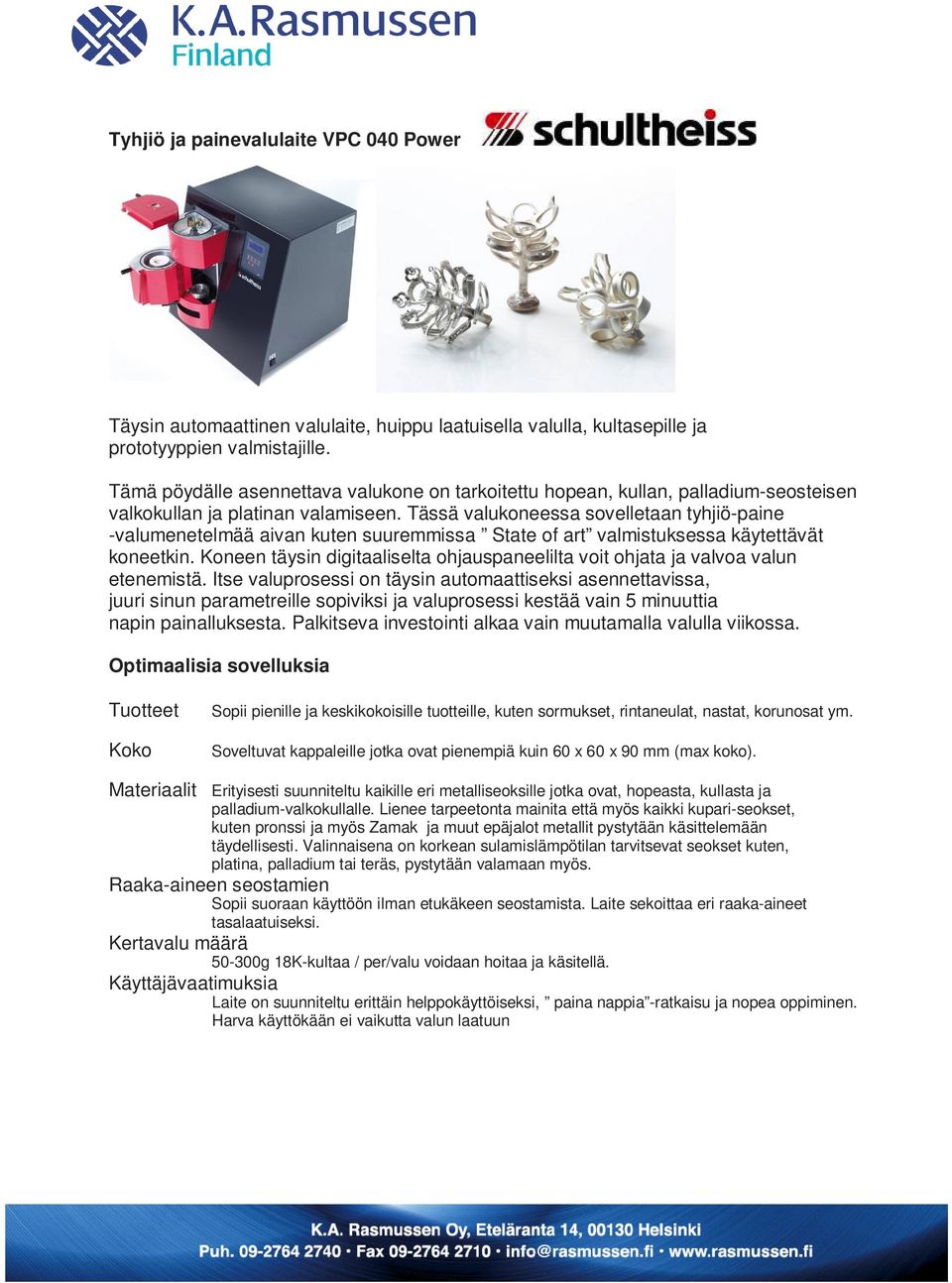

2 Tyhjiö ja painevalulaite VPC 040 Power Täysin automaattinen valulaite, huippu laatuisella valulla, kultasepille ja prototyyppien valmistajille. Tämä pöydälle asennettava valukone on tarkoitettu hopean, kullan, palladium-seosteisen valkokullan ja platinan valamiseen. Tässä valukoneessa sovelletaan tyhjiö-paine -valumenetelmää aivan kuten suuremmissa State of art valmistuksessa käytettävät koneetkin. Koneen täysin digitaaliselta ohjauspaneelilta voit ohjata ja valvoa valun etenemistä. Itse valuprosessi on täysin automaattiseksi asennettavissa, juuri sinun parametreille sopiviksi ja valuprosessi kestää vain 5 minuuttia napin painalluksesta. Palkitseva investointi alkaa vain muutamalla valulla viikossa. Optimaalisia sovelluksia Tuotteet Koko Sopii pienille ja keskikokoisille tuotteille, kuten sormukset, rintaneulat, nastat, korunosat ym. Soveltuvat kappaleille jotka ovat pienempiä kuin 60 x 60 x 90 mm (max koko). Materiaalit Erityisesti suunniteltu kaikille eri metalliseoksille jotka ovat, hopeasta, kullasta ja palladium-valkokullalle. Lienee tarpeetonta mainita että myös kaikki kupari-seokset, kuten pronssi ja myös Zamak ja muut epäjalot metallit pystytään käsittelemään täydellisesti. Valinnaisena on korkean sulamislämpötilan tarvitsevat seokset kuten, platina, palladium tai teräs, pystytään valamaan myös. Raaka-aineen seostamien Sopii suoraan käyttöön ilman etukäkeen seostamista. Laite sekoittaa eri raaka-aineet tasalaatuiseksi. Kertavalu määrä g 18K-kultaa / per/valu voidaan hoitaa ja käsitellä. Käyttäjävaatimuksia Laite on suunniteltu erittäin helppokäyttöiseksi, paina nappia -ratkaisu ja nopea oppiminen. Harva käyttökään ei vaikutta valun laatuun

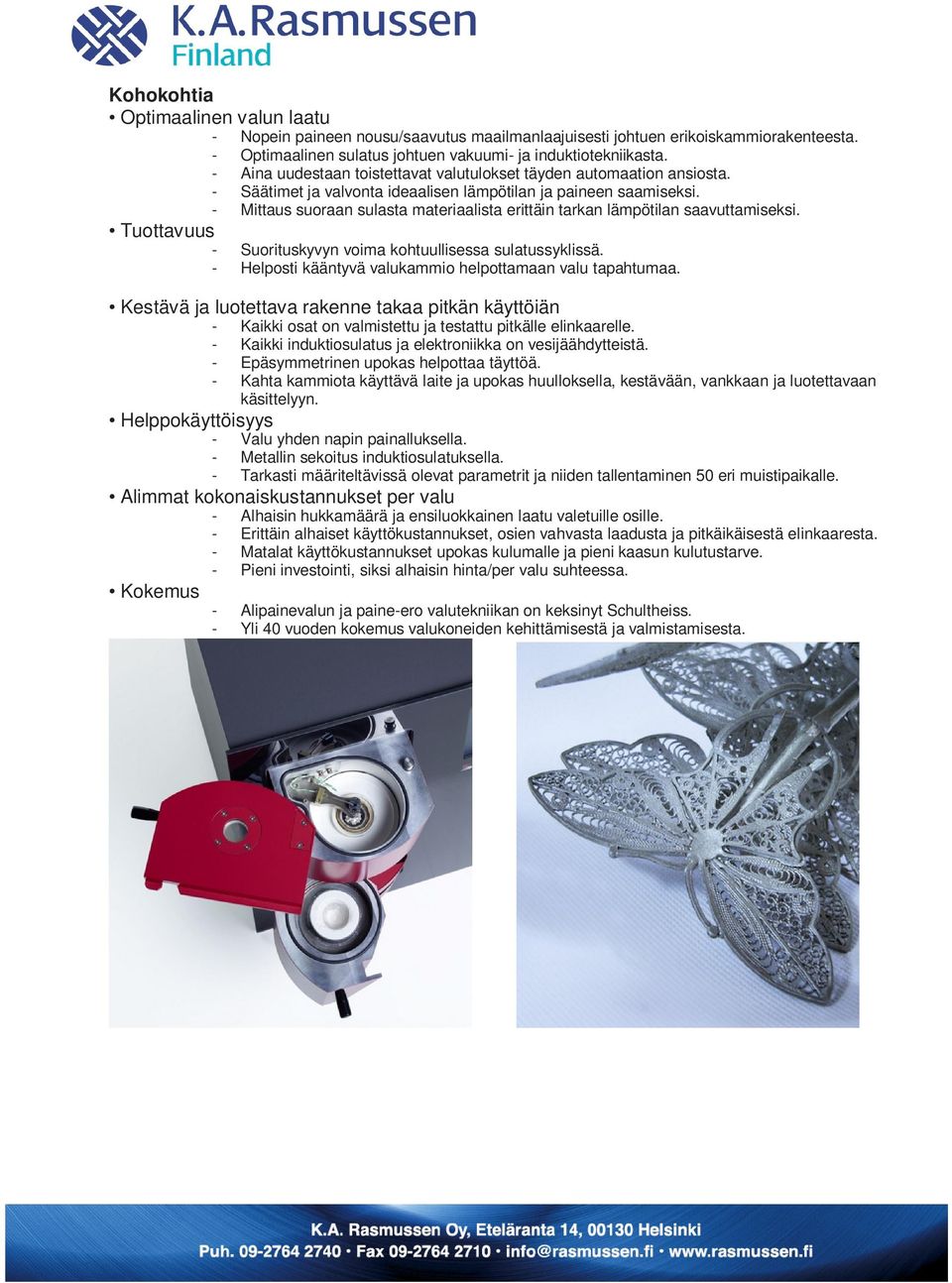

3 Kohokohtia Optimaalinen valun laatu - Nopein paineen nousu/saavutus maailmanlaajuisesti johtuen erikoiskammiorakenteesta. - Optimaalinen sulatus johtuen vakuumi- ja induktiotekniikasta. - Aina uudestaan toistettavat valutulokset täyden automaation ansiosta. - Säätimet ja valvonta ideaalisen lämpötilan ja paineen saamiseksi. - Mittaus suoraan sulasta materiaalista erittäin tarkan lämpötilan saavuttamiseksi. Tuottavuus - Suorituskyvyn voima kohtuullisessa sulatussyklissä. - Helposti kääntyvä valukammio helpottamaan valu tapahtumaa. Kestävä ja luotettava rakenne takaa pitkän käyttöiän - Kaikki osat on valmistettu ja testattu pitkälle elinkaarelle. - Kaikki induktiosulatus ja elektroniikka on vesijäähdytteistä. - Epäsymmetrinen upokas helpottaa täyttöä. - Kahta kammiota käyttävä laite ja upokas huulloksella, kestävään, vankkaan ja luotettavaan käsittelyyn. Helppokäyttöisyys - Valu yhden napin painalluksella. - Metallin sekoitus induktiosulatuksella. - Tarkasti määriteltävissä olevat parametrit ja niiden tallentaminen 50 eri muistipaikalle. Alimmat kokonaiskustannukset per valu - Alhaisin hukkamäärä ja ensiluokkainen laatu valetuille osille. - Erittäin alhaiset käyttökustannukset, osien vahvasta laadusta ja pitkäikäisestä elinkaaresta. - Matalat käyttökustannukset upokas kulumalle ja pieni kaasun kulutustarve. - Pieni investointi, siksi alhaisin hinta/per valu suhteessa. Kokemus - Alipainevalun ja paine-ero valutekniikan on keksinyt Schultheiss. - Yli 40 vuoden kokemus valukoneiden kehittämisestä ja valmistamisesta.

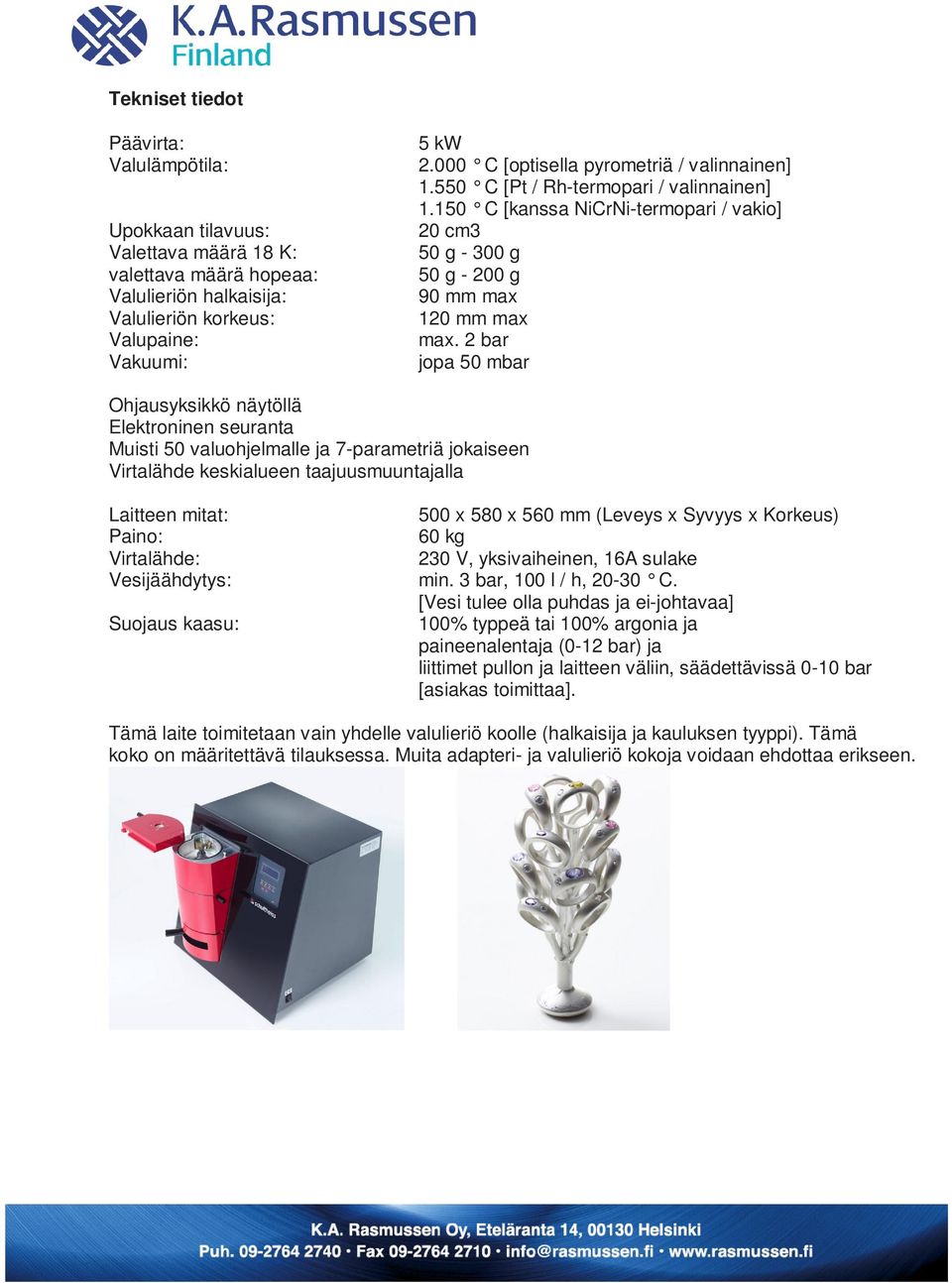

4 Tekniset tiedot Päävirta: Valulämpötila: Upokkaan tilavuus: Valettava määrä 18 K: valettava määrä hopeaa: Valulieriön halkaisija: Valulieriön korkeus: Valupaine: Vakuumi: 5 kw C [optisella pyrometriä / valinnainen] C [Pt / Rh-termopari / valinnainen] C [kanssa NiCrNi-termopari / vakio] 20 cm3 50 g g 50 g g 90 mm max 120 mm max max. 2 bar jopa 50 mbar Ohjausyksikkö näytöllä Elektroninen seuranta Muisti 50 valuohjelmalle ja 7-parametriä jokaiseen Virtalähde keskialueen taajuusmuuntajalla Laitteen mitat: 500 x 580 x 560 mm (Leveys x Syvyys x Korkeus) Paino: 60 kg Virtalähde: 230 V, yksivaiheinen, 16A sulake Vesijäähdytys: min. 3 bar, 100 l / h, C. [Vesi tulee olla puhdas ja ei-johtavaa] Suojaus kaasu: 100% typpeä tai 100% argonia ja paineenalentaja (0-12 bar) ja liittimet pullon ja laitteen väliin, säädettävissä 0-10 bar [asiakas toimittaa]. Tämä laite toimitetaan vain yhdelle valulieriö koolle (halkaisija ja kauluksen tyyppi). Tämä koko on määritettävä tilauksessa. Muita adapteri- ja valulieriö kokoja voidaan ehdottaa erikseen.

5 VPC 040 Power / Tuottesisältö ja lisävarusteet Yleiset spesifioinnit Päävirta Max lämpötila Upokkaan max tilavuus Suositeltava täyttömäärä Valumäärä hopeassa Valumäärä kullassa 18K Valulieriön koko VPC040 Power 5 kw C / C 28 ccm 20 ccm 200 g 300 g 90 / 120 mm Hinta No: P Ohjausominaisuudet Kuvaus Automaattinen valu Optinen automaattinen lämpömittari Superior lämpötila anturi Automaatti ohjelma (10 parametriä alusta loppuun) - Valuominaisuudet Metallurgiset ominaisuudet Laatu prosessi ominaisuudet Kuvaus Paine erollinen valu Valupaine nopea ylipaine Superior valusysteemi Alipainevalu, vertikaalinen järjestelmä, ainutlaatuinen VPC design 2 bar Jatkuva valu - Suojakaasu säädin - Korkean lämpötilan valmistelu Äärimmäinen ylipaine 3bar- - Valulieriö laipalla Valulieriö ilman laippaa - Suora tärytintekniikka Tehostus sekoitukseen Super seostus - Super Hopea Super Sinkki - Teho induktio sekoitus Valuprosessin ohjaus Intekroituprintteri / R232 Järjestelmän diagnosointi Basic - Järjestelmän diagnosointi Kehittynyt - Anturivalvonta Yleiset ominaisuudet - Granulointi järjestelmä - grafiitti valu-upokas Kupari valu-upokas Veden uudelleen kierrätysjärjestelmä Vakuumipumppu Vakio varusteet/tarvikkeet Valinnainen lisävaruste Optio ei ole mahdollinen

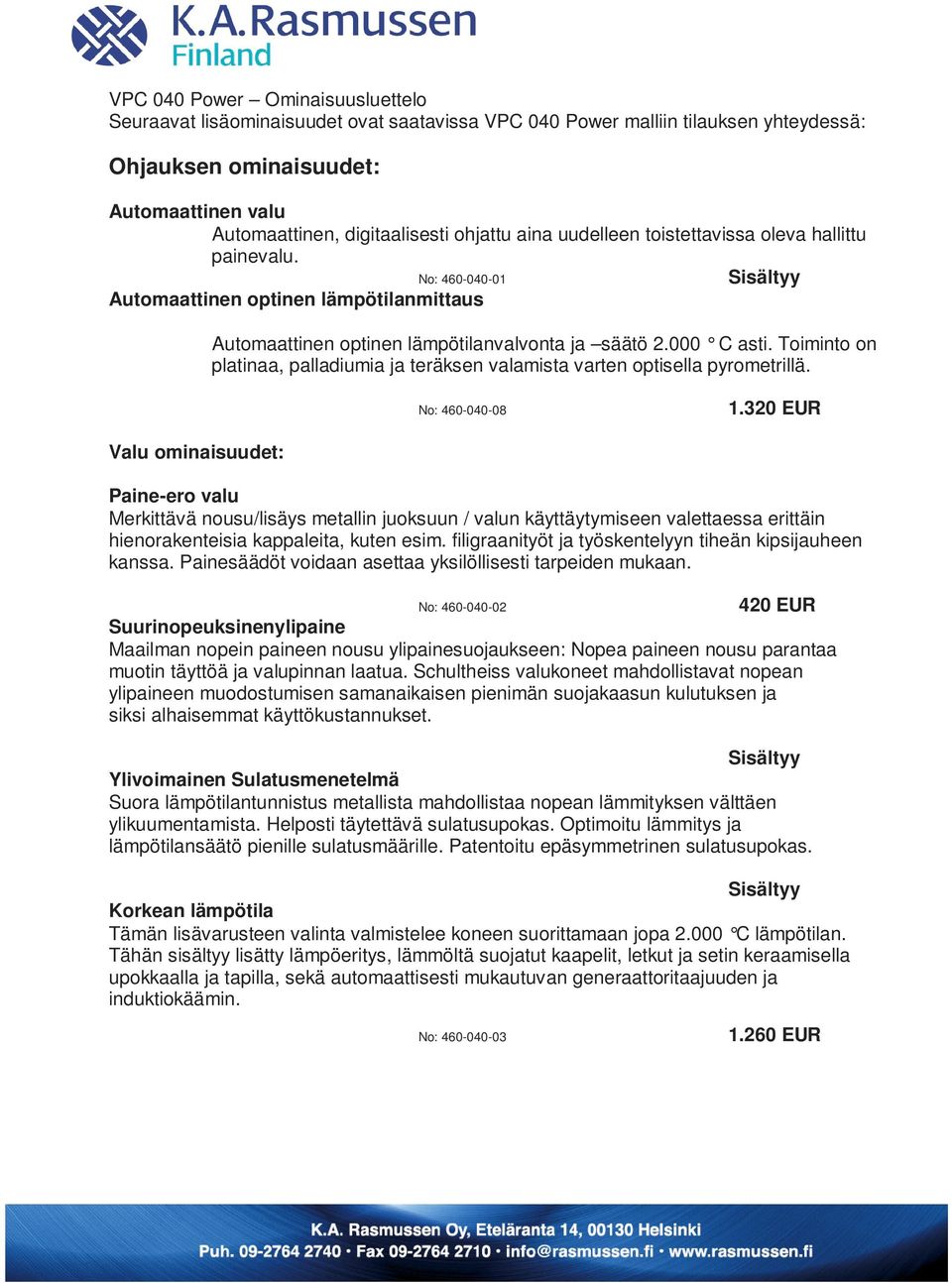

6 VPC 040 Power Ominaisuusluettelo Seuraavat lisäominaisuudet ovat saatavissa VPC 040 Power malliin tilauksen yhteydessä: Ohjauksen ominaisuudet: Automaattinen valu Automaattinen, digitaalisesti ohjattu aina uudelleen toistettavissa oleva hallittu painevalu. No: Automaattinen optinen lämpötilanmittaus Automaattinen optinen lämpötilanvalvonta ja säätö C asti. Toiminto on platinaa, palladiumia ja teräksen valamista varten optisella pyrometrillä. No: EUR Valu ominaisuudet: Paine-ero valu Merkittävä nousu/lisäys metallin juoksuun / valun käyttäytymiseen valettaessa erittäin hienorakenteisia kappaleita, kuten esim. filigraanityöt ja työskentelyyn tiheän kipsijauheen kanssa. Painesäädöt voidaan asettaa yksilöllisesti tarpeiden mukaan. No: EUR Suurinopeuksinenylipaine Maailman nopein paineen nousu ylipainesuojaukseen: Nopea paineen nousu parantaa muotin täyttöä ja valupinnan laatua. Schultheiss valukoneet mahdollistavat nopean ylipaineen muodostumisen samanaikaisen pienimän suojakaasun kulutuksen ja siksi alhaisemmat käyttökustannukset. Ylivoimainen Sulatusmenetelmä Suora lämpötilantunnistus metallista mahdollistaa nopean lämmityksen välttäen ylikuumentamista. Helposti täytettävä sulatusupokas. Optimoitu lämmitys ja lämpötilansäätö pienille sulatusmäärille. Patentoitu epäsymmetrinen sulatusupokas. Korkean lämpötila Tämän lisävarusteen valinta valmistelee koneen suorittamaan jopa C lämpötilan. Tähän sisältyy lisätty lämpöeritys, lämmöltä suojatut kaapelit, letkut ja setin keraamisella upokkaalla ja tapilla, sekä automaattisesti mukautuvan generaattoritaajuuden ja induktiokäämin. No: EUR

7 Metallurgiset Ominaisuudet: Suora tärytintekniikka Mekaaninen vibrasekoitus metallille ja kaadolle. Parantamaan mekaanisia ja optisia ominaisuuksia. Patentoitua suoraa tärytintekniikkaa voidaan käyttää kaatamisen ja sen jälkeiseen täryttämiseen. Sopii erinomaisesti esim. jo valetun materiaalin uudelleen rakeistetun materiaalin käyttöön No: EUR Sekoitus Booster Lisävaruste induktiosekoitukseen, antamaan pulsseja sykkivänä ja sekoittavana sulan metallin sekoittamiseen mahdollisimman tasalaatuiseksi. No: Super Hopea Parantamaan valua / hopean kaatoa, Parantaa pinnan ja valun tulosta. No: EUR 330 EUR Induktiivinen Tehosekoittaminen Induktiivinen sulatus, täydellisellä sekoitusvaikutuksella. Koneet ovat suunniteltu optimaaliseen sulat taajuuteen ja korkea värähtelylaatu on luokkansa paras. Vaikutus sekoitukseen riippuu lämmöntuotosta. Laaduntarkastus ominaisuudet Valuprosessinohjaus Ohjelma, tunnistamaan ja määrittämään heikkouksia valumuotin osalta, valulieriön tiiveydestä, itse valuprosessissa ja materiaalin kaadosta. Työkalu tehostamaan valmistusta ja tuotantoa. Integroitu tulostin RS232 Tulostaa raportit, datan käytetystä asetuksista (sisältää tulostimen). No: Anturiseuranta Näytöllinen valikko kaikille antureille ja asetuksille. VPC040: vedenpaine, termopari, valulieriön asento. ja laitteissa: VPC055, VPC066 ja VPC100: lisäksi, veden virtauspaine, paluu veden paine, ilman/kaasun suhde, kaasun paine, kammion ja valulieriön asennot. 660 EUR

8 PÄÄVALINTA OPTIOT: Vakuumipumppu 6 m3/h. 0.5 mbar suodattimella. No: Grafiittiupokas Harkkojen valamiseen (Mitat annettava tilattaessa). No: Kupariupokas Harkkojen valamiseen (Mitat annettava tilattaessa). No: Tarvikkeet VPC grafiittiupokas kullan ja hopean valamiseen Ø 40 x 75 (25 cm3, reikä Ø 6.5 mm) 1 Keraaminen upokas platinalle Ø 40 x 75 No: No: Keraaminen säiliö grafiitti & keraamiselle upokkaille Ø 50 x 78 Eriste Upokkaan ja säiliön väliin No: No: Grafiitti tanko (sulkee valuaukon) Ø 11 mm, Pituus 92 mm kullalle, hopealle ja palladiumille. No: Keraaminen tanko (sulkee valuaukon) Ø 11 mm, Pituus 90 mm, Platinalle No: Valulieriö reunuksella/laipalla Ø 80 x 120 mm 495 EUR 495 EUR 935 EUR 60 EUR 60 EUR 80 EUR 10 EUR 35 EUR 85 EUR Valurieriön kumialusta Ø 80 No: No: EUR 55 EUR Tonget valulieriön nostoon Ø mm No: Kuljetussuojapakkaus VPN040 koneiden kanssa veloitetaan aina erikseen laitetoimituksen yhteydessä. No: 200 EUR 120 EUR Toimitukset aina sopimuksen mukaan 4-8 viikkoa. Tilaustuote. Hinnat alv. 0 %.
