DNA Kotimokkula Premium 4G+ WLAN B715. Pika- ja käyttöopas

Transkriptio

1 DNA Kotimokkula Premium 4G+ WLAN B715 Pika- ja käyttöopas

2 Onnittelut hyvästä valinnasta! DNA Kotimokkula Premium 4G+ WLAN B715 on huippunopea, uusinta verkko- ja WiFi-tekniikkaa hyödyntävä Mokkula, johon voidaan liittää useita nettiä tarvitsevia laitteita. Edistyneet ominaisuudet ja DNA:n räätälöinnit tekevät käytöstä ennennäkemättömän helppoa ja sujuvaa. Mukavin tapa käyttää Kotimokkulaa on liittää tietokone, matkapuhelin tai tabletti Mokkulan muodostamaan WiFi-verkkoon. WiFi-verkon nimen (SSID) ja salasanan (WPA/WPA2) löydät Kotimokkulan alaosan tarrasta tai paikallis hallinnasta. Mikäli haluat nauttia parhaimmasta mahdollisesta nopeudesta langattomasti, käytettävät laitteet kannattaa yhdistää Kotimokkulan muodostamaan 5Ghz taajuudelliseen WiFi-verkkoon. Parhaan toimintavarmuuden ja nopeuden saa, kun yhdistää käyttölaitteet Ethernet-portteihin. Aloita surffailu! Surffaamisen aloittaminen on muutaman askeleen päässä! Tarkemmat kuvalliset ohjeet löydät alkaen sivulta 4. Aseta SIM-kortti Kotimokkulan sivussa olevaan SIM-korttipaikkaan. Varmista, että SIM-kortti asentuu koteloon oikein päin. Kytke mukana tullut virta-adapteri Kotimokkulaan ja toinen pää pistorasiaan. Kytke virrat päälle Mokkulan takana sijaitsevasta virtakatkaisimesta. Aseta Mokkula mahdollisimman lähelle ikkunaa, näin yhteysnopeus on paras mahdollinen. Valitse tietokoneella, tabletilla tai matkapuhelimella Mokkulan WiFi-verkko ja syötä oikea salasana, löydät ne kätevimmin Kotimokkulan takaosan tarrasta. Vaihda tarvittaessa näiden ohjeiden mukaan asetuksia, sekä etsi Kotimokku - lalle parhainta sijoituspaikkaa huomioiden niin 4G-tukiasemien kuin käyttölaitteiden paikat langattoman WiFi- verkon osalta. Voit muuttaa laitteen asetuksia hallintasivulta käyttölaitteen selaimella. Lisäohjeita alkaen sivulta

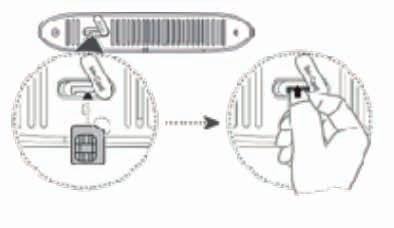

3 Kotimokkula käyttää Micro-SIM korttikokoa. SIM-kortti irtoaa levystään ilman suurta voimankäyttöä, kun painat sitä irti SIM-kortin takapuolelta. Jos irrotat väärän kokoisen SIM-kortin, käy DNA Kaupassa vaihtamassa se uuteen SIM-korttiin. KOTIMOKKULA KÄYTTÄÄ MINI-SIM-KORTTIA ELI NORMAALIA SIM-KORTTIKOKOA Kotimokkulan käyttöönotto ➀ Varmista, että käytät oikeanlaista SIM-korttia. ➁ Avaa micro-sim-korttipaikan kansi. ➂ Laita micro-sim-kortti varoen kortille varattuun paikkaan kuvan mukai sessa asennossa siten, että se napsahtaa paikoilleen. Sulje sitten micro-sim-korttipaikan kansi. Huomaa: Poista micro-sim-kortti painamalla sitä kevyesti sisäänpäin, kunnes se napsahtaa. Kortti ponnahtaa ulos automaattisesti. Nano-SIM Micro-SIM Normaalikokoinen Mini-SIM Älä aseta tai poista micro-sim-korttia, kun reititin on käynnissä, sillä se voi vaikuttaa suorituskykyyn tai vahingoittaa micro-sim-korttia

4 M. L. ➃ Kytke verkkolaite reitittimeen. ja paina virtanäppäintä. A. B. C. D. E. F. G. H. I. J. K. N. Seuraavat merkkivalot syttyvät, kun reititin on muodostanut yhteyden verkkoon. Syaani/sininen/keltainen: yhdistetty 4G/3G/2G -mobiiliverkkoon Valkoinen: mitä enemmän signaalipalkkeja, sitä voimakkaampi signaali. Huomaa: Jos -merkkivalo on punainen, verkkoyhteyttä ei ole. Katso kohta "vianselvitys" tämän oppaan lopusta. A. Virran merkkivalo B. Mobiiliverkon tilan merkkivalo C. WiFin eli langattoman verkon merkkivalo D. Langallisen yhteyden eli Ethernet-porttien merkkivalo E. Signaalinvahvuuden merkkivalo F. Virtajohdon tulo (POWER) G. Ethernet/LAN-portit, joista LAN4 on WAN-portti H. Ulkoisen antennin portit suojakuoren alla (liitäntä: SMA, lisäantennit myydään erikseen) I. USB-portti J. Lankapuhelimen (RJ11) -portti (ei käytössä) K. Tehdasasetusten palautus painike (RESET) L. Virtapainike (Mokkulan yläosassa) M. WPS-painike (Mokkulan yläosassa) N. Micro-SIM korttipaikka suojaläpän alla (Mokkulan alaosassa) 6. 7.

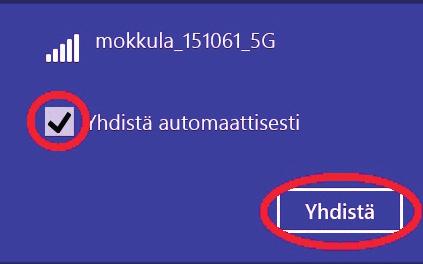

5 Langattoman verkon yhdistämistiedot Kotimokkulassa DNA:n Mokkulat ovat langattoman verkon osalta salattuja. Verkon nimen ja salasanan löydät Kotimokkulan takaosassa, suojakuoren alla olevasta tarrasta tai hallintasivulta. WiFi-verkojen nimet (SSID): Esim. DNA-Mokkula-2G-XXXXX DNA-Mokkula-5G-XXXXX Salasana: Esim DNA-Mokkula-2G-XXXXXX DNA-Mokkula-5G-XXXXXX XXXXXXXXXX Kotimokkulan langattomaan verkkoon yhdistäminen käyttölaitteilla Windows 10 Windows 10 -tietokoneessa klikkaa WiFiverkon kuuluvuuspalkkeja Windowsin oikeasta alakulmasta. Valitse sen jälkeen verkko, jonka nimi on takaosan tarrassa (SSID). Laita ruksi kohtaan Yhdistä automaattisesti / Connect automatically ja paina Yhdistä / Connect. Huom! DNA Kotimokkulassa on oletuksena päällä 2.4Ghz- ja 5Ghzverkot. Parhaimman nopeuden saavuttamiseksi yhdistä käyttölaite 5G-termin omaavaan WiFi-verkkoon.* *Huomioithan että kaikki laitteet eivät tue 5Ghz-taajuutta. Jos käyttölaite ei löydä 5Ghz-taajuudellista WiFi-verkkoa, ota 2.4Ghz käyttöön. Seuraavaksi tietokone kysyy langattoman verkon salasanaa. Salasana löytyy takaosan tarrasta (Salasana). Kirjoita salasana tarkalleen samalla tavalla, kuin se on takaosan tarrassa ja paina Seuraava. Nyt voit aloittaa netin käytön. DNA Kotimokkula tukee 2,4Ghz- ja 5Ghz-taajuuksien langattomia WiFi-verkkoja. Oletuksena päällä ovat molemmat. Nämä erottaa toisistaan 2G- ja 5G-termeistä WiFi-nimessä (SSID). DNA suosittelee käyttäjää aina valitsemaan 5Ghz verkon, jos vain mahdollista. Lisätietoja WiFistä eli WLANista eli langattomasta verkosta löytyy: Tarkemmat ohjeet eri mokkulamalleille ja käyttöjärjestelmille löydät dna.fi/tuki-mokkulat Tutustu myös internetin turvalliseen käyttöön ja tietojesi suojaamiseen dna.fi/tietoturvaopas DNA-Mokkula-5G-XXXX DNA-Mokkula-5G-XXXX 8. 9.

6 Windows Vista tai Windows 7 Windows Vista- ja Windows 7 -tietokoneissa klikkaa WiFi-verkon kuuluvuuspalkkeja Windowsin oikeasta alakulmasta. Huom! DNA Kotimokkulassa on oletuksena päällä 2.4Ghz- ja 5Ghzverkot. Parhaimman nopeuden saavuttamiseksi yhdistä käyttölaite 5G-termin omaavaan WiFi-verkkoon.* Windows 8 Vie hiiren kursori tietokoneen näytön oikeaan yläkulmaan. Valitse sen jälkeen rattaan kuva (asetukset). Valitse seuraavaksi kuuluvuuspalkit. DNA-Mokkula-5G-XXXX *Huomioithan että kaikki laitteet eivät tue 5Ghz-taajuutta. Jos käyttölaite ei löydä 5Ghz-taajuudellista WiFi-verkkoa, ota 2.4Ghz käyttöön. Valitse sen jälkeen verkko, jonka nimi on takaosan tarrassa (SSID). Laita ruksi kohtaan Yhdistä automaattisesti / Connect automatically ja paina Yhdistä / Connect. Seuraavaksi tietokone kysyy langattoman verkon salasanaa. Salasana löytyy takaosan tarrasta (Salasana). Kirjoita salasana tarkalleen samalla tavalla, kuin se on takaosan tarrassa ja paina OK. Nyt voit aloittaa netin käytön. Huom! DNA Kotimokkulassa on oletuksena päällä 2.4Ghz- ja 5Ghzverkot. Parhaimman nopeuden saavuttamiseksi yhdistä käyttölaite 5G-termin omaavaan WiFi-verkkoon.* *Huomioithan että kaikki laitteet eivät tue 5Ghz-taajuutta. Jos käyttölaite ei löydä 5Ghz-taajuudellista WiFi-verkkoa, ota 2.4Ghz käyttöön. Valitse sen jälkeen verkko, jonka nimi on takaosan tarrassa (SSID). Laita ruksi kohtaan Yhdistä automaattisesti / Connect automatically ja paina Yhdistä / Connect. Seuraavaksi tietokone kysyy langattoman verkon salasanaa. Salasana löytyy takaosan tarrasta (Salasana). Kirjoita salasana tarkalleen samalla tavalla, kuin se on näytöllä ja paina Seuraava

7 Mikäli haluat jakaa tiedostoja laitteiden välillä, valitse alempi kohta. Mikäli et halua jakaa tiedostoja laitteiden välillä, valitse ylempi kohta. DNA-Mokkula-5G-XXXX MAC Klikkaa hiirellä WiFi-verkon ikonia näytön yläosassa. Valitse sen jälkeen verkko, jonka nimi on takaosan tarrassa. Huom! DNA Kotimokkulassa on oletuksena päällä 2.4Ghz- ja 5Ghzverkot. Parhaimman nopeuden saavuttamiseksi yhdistä käyttölaite 5G-termin omaavaan WiFi-verkkoon.* *Huomioithan, että kaikki laitteet eivät tue 5Ghz-taajuutta. Jos käyttölaite ei näe 5Ghz-taajuudellista WiFi-verkkoa, ota 2.4Ghz käyttöön. Seuraavaksi tietokone kysyy langattoman verkon salasanaa. Salasana löytyy takaosan tarrasta. Kirjoita salasana tarkalleen samalla tavalla, kuin se on takaosan tarrassa. Klikkaa Muista tämä verkko ja paina Liity. Apple ipad ➀ Valitse työpöydältä asetukset. ➁ Valitse asetuksista kohta Wi-Fi. (Vanhemmissa ipad laitteissa kohta on merkitty WLAN). ➂ Odota vähän aikaa, että ipad etsii verkkoja. Valitse sen jälkeen verkko, jonka nimi on Kotimokkulan takaosan tarrassa. ➃ ➄ Seuraavaksi ipad kysyy langattoman verkon salasanaa. Valitse sen jälkeen salasana, jonka nimi on Kotimokkulan takaosan tarrassa. Paina Liity. Nyt internetyhteys toimii. Android Tablet ➀ Siirry näkymään, josta näet kaikki sovellukset. ➁ Valitse kohta Asetukset. ➂ Valitse kohta Wi-Fi (vanhemmissa Android tableteissa Langattomat ja verkot). ➃ Odota vähän aikaa, että tablet etsii verkkoja. Valitse sen jälkeen verkko, jonka nimi on Kotimokkulan takaosan tarrassa. ➄ Seuraavaksi tablet kysyy langattoman verkon salasanaa. Valitse sen jälkeen salasana, jonka nimi on Kotimokkulan takaosan tarrassa. ➅ Paina Yhdistä. Nyt internetyhteys toimii

8 Mobiili- ja WiFi-yhteys sekä Mokkulan sijoittaminen Mokkulan asetusten vaihto ja asetussivusto WiFi on muokkautuva ja helppo tapa rakentaa oma lähiverkko. Huomioi kuitenkin seuraavat asiat: Esteet heikentävät mobiili- ja WiFi-laitteiden kantomatkaa. Signaali kulkeutuu kyllä ovien, ikkunoiden ja kevyempien seinärakenteiden läpi, mutta jokainen este heikentää sitä. Eniten signaalin kulkua estävät materiaalit ovat metalli, betoni, tiili ja kivi. Hankalissakin tapauksissa ratkaisu löytyy yleensä lisäantenneja tai -tukiasemia käyttämällä, lisäksi tukiaseman tai antennin sijoituspaikka on erittäin tärkeä. Ethän laita muuta elektroniikkaa ihan WiFi-laitteen viereen. Kiinnitä huomiota laitteiden sijoitteluun langattoman WiFi-verkon osalta. Mokkula tulisi asettaa mahdollisimman keskeiselle paikalle suhteessa alueeseen, jolla verkon halutaan toimivan. Tukiaseman olisi myös hyvä olla keskimääräistä pöytätasoa korkeammalla. Langattomalla WiFi-verkolla ei toistaiseksi pysty saavuttamaan Mokkulan huippunopeuksia. Kun käytät nopeimpia nopeuksiamme, suosittelemme, että kytket tietokoneen suoraan Mokkulaan Ethernet-johdolla. WiFi-verkon nopeuteen ja toimivuuteen vaikuttavat myös lähistöllä olevien langattomien verkkojen määrä ja käytössä olevat lähetyskanavat. Jos WiFi-yhteytesi pätkii tai on hidas, voi yhteyttä yrittää korjata hakemalla parempaa WiFi-kanavaa tai muuttaa taajuutta manuaalisesti. Katso ohjeet alkaen sivulta 15 ja dna.fi/tuki-wlan Mobiiliyhteyden kanssa pitää sijoituksessa ottaa huomioon WiFin lisäksi myös 4G-verkon peitto. Paras paikka Mokkulalle kotona on lähellä tukiaseman suuntaan osoittavaa ikkunaa. Tukiasemien summittaiset paikat voidaan tarkistaa dna.fi sivustolta tai asiakaspalvelusta. Kun tietokone tai muu päätelaite on kytketty langallisesti tai langattomasti Mokkulaan, sen kaikkia asetuksia voidaan hallita internetselain ohjelmalla. Suosittelemme Internet Explorer-, Firefox-, Google Chrome- ja Safari-selaimia ja näiden uusimpia versioita. Avaa internetselaimesi, kirjoita osoiteriville tai ja paina Enter. Kirjoita Käyttäjänimi-kenttään: admin ja kirjoita Salasana-kenttään: 1234 Paina OK, niin modeemin asetussivut aukeavat. Asetussivuilta voit muuttaa myös WiFi-kanavia, verkon nimeä tai vaikkapa suojausasetuksia. Lisäohjeita asetusten muuttamiseen löydät selaamalla tätä ohjetta eteenpäin tai dna.fi/tuki-mokkulat HUOM! Tämän pikaoppaan kuvat ja ohjeet perustuvat B715 käyttöjärjestelmän varhaiseen versioon. Arviolta marras-huhtikuussa 2018 DNA Kotimokkula B715 saa ison päivityksen, missä asetusten ulkonäkö sekä toiminnallisuus muuttuu. Päivitettyäsi Kotimokkula B715:esi uuden käyttöjärjestelmän, uudet ohjeet löytyvät osoitteesta ➀ ➁ ➂ ➀ Käyttämäsi selaimen osoiterivi ➁ User name/käyttäjätunnuksen paikka ➂ Password/Salasanan paikka ➃ Windowsin Internet-ilmaisin joka kertoo, että olet yhteydessä mokkulaan HUOM! Valmistaja (Huawei) tarjoaa myös omaa sovellustaan Mokkulan asetusten helppoon vaihtamiseen. Lataa ilmainen sovellus ios- tai Android-puhelimeesi niiden verkkokaupoista. ➃

9 Kotimokkulan asetusten muuttaminen PIN-koodin syöttäminen Mikäli SIM-kortilla on käytössä jokin muu PIN-koodi kuin 1234, pitää PIN-koodi syöttää asetussivujen kautta. Käyttölaitteen selaimella: ➀ Avaa internetselain, kun olet kytkeytynyt Kotimokkulan WiFi-verkkoon tai yhdistänyt laitteen Ethernet-johdolla. ➁ Kirjoita selaimen osoiteriville tai Oletuskäyttäjänimi on admin. Oletussalasana on ➂ Valitse ylhäältä Settings/Asetukset ja avautuvasta valikosta vasemmalta Security/Tur va-asetukset. ➃ Valitse vasemmalle lisävalikosta PIN Management/PIN-koodin hallinta. ➄ Tästä kohdasta voi syöttää nykyisen PIN-koodin ja vaihtaa SIM-kortin PIN koodin kyselyn päälle tai pois. Muista painaa Apply/Käytä. Verkkopelien pelaaminen Monet verkkopelit toimivat paremmin mikäli Kotimokkulassa on UPnP päällä. Voit tarkistaa tämän seuraavasti: Käyttölaitteen selaimella: ➀ Avaa internetselain, kun olet kytkeytynyt Kotimokkulan WiFi-verkkoon tai yhdistänyt laitteen Ethernet-johdolla. ➁ Kirjoita selaimen osoiteriville tai Oletuskäyttäjänimi on admin. Oletussalasana on ➂ Valitse ylhäältä Settings/Asetukset ja avautuvasta valikosta vasemmalta Security/ Turva-asetukset. ➃ Valitse vasemmalle avautuvasta lisävalikosta UPnP Settings/UPnP asetukset. ➄ Laita valinta kohtaan Enable/Käytössä. ➅ Paina Apply/Käytä. Huom! Nettipelaamiseen tai vaikkapa oman serverin ylläpitämiseksi voi osoittautua tarpeelliseksi avata Mokkulasta manuaalisesti portteja. Tutustu portinsiirtoon asetusvalikossa sekä konsultoimalla pelintekijää. Muista vaihtaa myös APN-asetus julkiseksi, lisätietoja Kotimokkulan lukitseminen 4G- tai 3G-verkkoon Mokkulat toimivat tehokkaimmin 4G- tai 3Gverkossa. Jos yhteys on hidas tai se pätkii, kannattaa kokeilla seuraavia asioita: Sisätiloissa yhteys on parhaimmillaan ikkunoiden lähellä. Kiinnitä lisäantennit Katso kuuluvuusalueet dna.fi/kuuluvuus Mikäli Mokkulaa käytetään 4G- ja 3G-verkon tai 3G- ja 2G-verkon rajalla, saattaa Mokkula vaihdella näiden verkkojen välillä. Vaihtelu verkkojen välillä aiheuttaa yhteyden pätkimistä ja hidastaa Mokkulaa. Voit halutessasi lukita Mokkulan mihin tahansa verkkoteknologiaan seuraavasti:

10 Käyttölaitteen selaimella: ➀ Avaa internetselain, kun olet kytkeytynyt Kotimokkulan WiFi-verkkoon tai yhdistänyt laitteen Ethernet-johdolla. ➁ Kirjoita selaimen osoiteriville tai Oletuskäyttäjänimi on admin. Oletussalasana on ➂ Valitse ylhäältä Settings/Asetukset ja avautuvasta valikosta vasemmalta Dial-up/Verkkoyhteys. ➃ Valitse vasemmalle avautuvasta lisävalikosta Network Settings/Verkkovalinta. ➄ Valitse haluttu verkkotyyppi avautuvasta valikosta Network/Verkko -kohdasta (Preferred mode/preferoitu tila). ➅ Paina lopuksi Apply/Käytä. Auto valitsee ensin 4G-, sitten 3G- ja viimeisenä 2G-verkon. 4G - Lukitsee Mokkulan 4G LTE -verkkoon. 3G - Lukitsee Mokkulan Dual Carrier - tai 3G-verkkoon. WiFi-verkon nimen ja salasanan muuttaminen Voit halutessasi muuttaa WiFi-verkon nimen ja salasanan haluamaksesi. Mikäli teet näin, laitteet, jotka oli jo kytketty WiFi-verkkoon, pitää liittää uudestaan uudelleen nimettyyn WiFi-verkkoon. Mikäli unohdat muutetun WiFi-verkon salasanan, voit resetoida Kotimokkulan tehdasasetuksille, jolloin WiFi-verkon salasana palautuu samaksi, joka on Kotimokkulan takana olevassa tarrassa. Käyttölaitteen selaimella: ➀ Avaa internetselain, kun olet kytkeytynyt Kotimokkulan WiFi-verkkoon tai yhdistänyt laitteen Ethernet-johdolla. ➁ Kirjoita selaimen osoiteriville tai Oletuskäyttäjänimi on admin. Oletussalasana on ➂ Valitse ylhäältä Settings/Asetukset ja avautuvasta valikosta vasemmalta WLAN. ➃ Valitse vasemmalle avautuvasta lisävalikosta WLAN Basic Settings/WLAN perusasetukset. ➄ Valitse radio jonka nimeä ja salasanaa haluat muuttaa klikkaamalla Edit/muokkaa linkkiä options/valinnat kohdassa. ➅ Tee haluamasi muutokset ja paina Apply/Käytä. 2G - Lukitsee Mokkulan 2G-verkkoon

11 WiFi-verkon taajuuden vaihtaminen DNA Kotimokkula 4G+ WiFi lähettää oletuksena molempia 2.4Ghz ja 5Ghz taajuuksisia WiFi-verkkoja. Näistä kannattaa ottaa käyttölaitteella käyttöön 5Ghz jos vain mahdollista. Käyttööotto on opastettu alkaen sivulta 9. WiFi-verkon kanavan ja kaistanleveyden vaihtaminen DNA Kotimokkula 4G+ WiFi B715 etsii automaattisesti parasta WiFi-kanavaa ja kanavaleveyttä. Joissakin harvinaisissa tilanteissa voi kuitenkin olla tarpeellista etsiä ja vaihtaa paremmalle WiFi-kanavalle manuaalisesti. Tämä tapahtuu seuraavasti: Käyttölaitteen selaimella: ➀ Avaa internetselain, kun olet kytkeytynyt Kotimokkulan WiFi-verkkoon tai yhdistänyt laitteen Ethernet-johdolla. ➁ Kirjoita selaimen osoiteriville tai Oletuskäyttäjänimi on admin. Oletussalasana on ➂ Valitse ylhäältä Settings/Asetukset ja avautuvasta valikosta vasemmalta WLAN. ➃ Valitse vasemmalle avautuvasta lisävalikosta WLAN Advanced Settings/WLAN edistyneet asetukset. ➄ Valitse 2.4Ghz tai 5Ghz taajuus ja valitse vapain mahdollinen kanava alasvetovalikosta, joka avautuu Channel/Kanava -osiosta. ➅ Kanavan kaistanleveyskohdasta alasveto - valikko tuo vaihtoehdot, taajuusalueesta riippuen 20,40 tai 20/40 (auto). Valitse ympäristöön paras. ➆ Paina Apply/Käytä. Huom! Kanavan kaistanleveys kannattaa yleensä jättää Auto-tilaan. 2.4Ghz:n 40Mhz ja 5GHz:n 80Mhz häiritsevät isoisssa naapuruistoissa omaa ja naapurien WiFi-verkkoa. Kotimokkulan päivittäminen Kotimokkula saa ajoittain päivityksiä, jotka on syytä tehdä. Manuaalisesti päivitykset voi tarkistaa asetussivuilta heti yläosan Update/Päivitys kohdasta. Hyvänä nyrkkisääntönä on tarkistaa päivitykset kolmen kuukauden välein. Kotimokkulan hallintasalasanan muuttaminen Voit halutessasi muuttaa Kotimokkulan hallintasalasanan. Mikäli unohdat muutetun hallintasalasanan, voit resetoida Kotimokkulan tehdasasetuksille. Käyttölaitteen selaimella: ➀ Avaa internetselain, kun olet kytkeytynyt Kotimokkulan WiFi-verkkoon tai yhdistänyt laitteen Ethernet-johdolla. ➁ Kirjoita selaimen osoiteriville tai Oletuskäyttäjänimi on admin. Oletussalasana on 1234.

12 ➂ Valitse ylhäältä Settings/Asetukset ja avautuvasta valikosta vasemmalta System/ Järjestelmä. ➃ Valitse vasemmalle avautuvasta lisävalikos- Modify Password/vaihda salasana. ➄ Kirjoita nykyinen salasana ja keksi uusi. ➅ Paina lopuksi Apply/Käytä. Kotimokkulan resetointi tehdasasetuksille Voit palauttaa Kotimokkulan oletusasetukset pitämällä laitteessa olevaa reset-nappia pohjassa noin 30 sekuntia. Huomioithan, että liian lyhyt painallusaika vain käynnistää modeemin uudestaan. Usein kysytyt kysymykset Miten tehdasasetukset palautetaan? Kun reititin on päällä, paina Reset/Palauta-painiketta teräväkärkisellä esineellä noin 30 sekuntia, kunnes -merkkivalo alkaa vilkkua. Tehdasasetusten palauttaminen palauttaa asetukset oletusarvoihin. Voit määrittää ne uudelleen sen jälkeen, kun reititin on palautettu tehdasasetuksiin. Mitä teen, jos unohdin WiFi-salasanana tai-käyttäjätunnuksen sekä verkkopohjaisen hallintasivun salasanan? Palauta reititin tehdasasetuksiin ja yritä uudelleen käyttämällä infotarrasta löytyvää oletusarvoista WiFi-salasanaa, käyttäjätunnusta ja sisäänkirjautumissalasanaa. Mitä teen, jos -merkkivalo on punainen tai Internetiin ei saada yhteyttä? 1. Tarkista, että mikro-sim-kortti on paikoillaan. Katso SIM-kortin koko ja oikea asennustapa alkaen sivu Jos ongelma ei poistu, palauta reitittimen tehdasasetukset ja yritä uudelleen. 3. Tarkista DNA:lta, onko SIM-kortti poistettu käytöstä. Mitä teen, jos Internet-nopeus on alhainen? 4. Tarkista reitittimen signaalin merkkivalo. Jos se ilmoittaa signaalin olevan heikko, käännä reititin ympäri tai siirrä se lähemmäs tukiaseman läheisintä ikkunaa parantaaksesi signaalin vastaanottoa. 5. Jos laite on yhdistetty reitittimeen WiFi -verkolla, kokeile siirtää laitetta saadaksesi paremman signaalin. 6. Vaihda WiFi 5 GHz:n kaistalle, jos laitteesi tukee sitä. 7. Käynnistä reititin ja laite uudestaan ja yritä uudelleen

13 Miten reititin yhdistetään käyttämällä WiFi Protected Setup (WPS) -toimintoa? 8. Varmista, että WiFi on otettu käyttöön käyttölaitteessa. 9. Muodosta 2,4 GHz:n WPS-yhteys pitämällä reitittimen WPS-painike painettuna kahdesta viiteen sekuntia tai muodosta 5 GHz:n WPSyhteys pitämällä reitittimen WPS-painike painettuna yli viisi sekuntia. Miksi reitittimen verkkopohjaista hallintasivua ei voi käyttää? 10. Varmista, että tietokone on yhdistetty reitittimeen Ethernet-kaapelilla tai WiFi-yhteydellä. 11. Varmista, että tietokone on asetettu hakemaan IP-osoite ja DNSpalvelimen osoite automaattisesti. 12. Käynnistä selain uudelleen tai kokeile toisen selaimen käyttämistä. 13. Jos ongelma ei poistu, palauta reitittimen tehdasasetukset. Miksi verkkopohjaisella hallintasivulla näytettävä sisältö ei ole ajan tasalla? Selaimen välimuistista riippuen laitteen sisältö verkkopohjaisella hallintasivulla ei välttämättä ole ajan tasalla. Tyhjennä selaimen välimuisti manuaalisesti (esimerkiksi avaa selain ja valitse Internetasetukset > Yleiset > Selaushistoria > Poista) ja käynnistä verkkopohjainen hallintasivu uudelleen. Jos sinulla on ongelmia reitittimen kanssa: 14. Käynnistä reititin uudelleen. 15. Palauta reitittimen tehdasasetukset. 16. Katso verkkopohjaisen hallintasivun ohjeosio. 17. Ota yhteyttä DNA:han. Turvaohjeet Tämä osio sisältää laitteen käyttöä koskevia tärkeitä tietoja. Osio sisältää myös laitteen turvallista käyttöä koskevia tietoja. Lue tämä teksti huolellisesti ennen laitteen käyttöönottoa. Elektroninen laite Älä käytä laitetta, jos laitteen käyttö on kielletty. Älä käytä laitetta, jos laitteen käyttö aiheuttaa vaaraa tai häiritsee muiden sähkölaitteiden toimintaa. Käyttöympäristö Vältä pölyisiä, kosteita ja likaisia ympäristöjä. Vältä magneettikenttiä. Laitteen käyttö näissä ympäristöissä voi johtaa virtapiirien toimintahäiriöihin. Sammuta laite ja irrota se virtalähteestä ennen johtojen liittämistä ja irrottamista. Varmista, että kätesi ovat kuivat käytön aikana. Sijoita laite vakaalle pinnalle. Pidä laite loitolla sähkölaitteista, jotka tuottavat voimakkaita magneetti- tai sähkökenttiä, kuten mikroaaltouunista tai jääkaapista. Ukkosmyrskyjen aikana laite on suojattava salamaniskuilta katkaisemalla siitä virta ja irrottamalla kaikki laitteeseen liitetyt johdot. Älä käytä laitetta ukkosmyrskyjen aikana, sillä se voi aiheuttaa salamaniskun vaaran. Laitteen käyttö ukkosen aikana tapahtuu käyttäjän omalla vastuulla. DNA ei korvaa ukkosen aiheuttamia vahinkoja. Ihanteellinen käyttölämpötila on C. Ihanteellinen varastointilämpötila on C. Äärilämpötilat voivat vahingoittaa modeemia ja lisävarusteita. Säilytä laitetta ja lisävarusteita hyvin tuuletetussa ja viileässä tilassa suojattuna suoralta auringon valolta. Älä peitä tai ympäröi laitetta pyyhkeillä tai muilla esineillä. Älä aseta laitetta säilytyskoteloon, jonka lämmönsiirtokyky on heikko, kuten rasiaan tai pussiin. Suojaa laite ja lisävarusteet sateelta ja kosteudelta, sillä ne voivat aiheuttaa tulipalo- ja sähköiskuvaaran. Pidä laite loitolla lämmönlähteistä ja tulesta, kuten lämmittimistä, mikroaaltouuneista, liesistä, kuumavesivaraajista, lämpöpattereista ja kynttilöistä. Älä aseta laitteen päälle esineitä, kuten kynttilöitä tai vesiastioita. Jos laitteen sisälle pääsee vieraita esineitä tai nestettä, lopeta laitteen käyttö heti, kytke laite pois päältä ja irrota kaikki siihen liitetyt johdot. Ota sitten yhteys valtuutettuun huoltoliikkeeseen. Älä peitä laitteen tuuletusaukkoja. Jätä laitteen ympärille vähintään 10 cm vapaata tilaa lämmön haihtumista varten.

14 paan ja kysy neuvoja tai pyydä heitä korjaamaan. Pidä laite kuivana ja estä laitteen fyysiset iskut. Jos laite on kauan käyttämättömänä, irroita se virtalähteestä. Päivitä laite säännöllisesti tarkastamalla päivitysten saatavuus web-käyttöliittymästä. Hävittämistä ja kierrätystä koskevat tiedot Tuotteessa, akussa, asiakirjoissa tai pakkauksessa oleva symboli, jossa on pyörillä varustettu jäteastia, jonka yli on vedetty risti, muistuttaa, että kaikki elektroniikka tuotteet ja akut on vie- tävä erillisiin keräyspisteisiin niiden käyttöiän päätyttyä. Niitä ei saa hävittää kotitalousjätteiden mukana. Käyttäjä vastaa laitteiston hävittämisestä käyttämällä erityistä keräyspistettä tai -palvelua sähkö- ja elektroniikkaromun (WEEE) ja akkujen kierrättämistä varten paikallisten lakien mukaisesti. Laitteiston asianmukainen kerääminen ja kierrättäminen auttavat varmistamaan, että EEE-jäte kierrätetään tavalla, joka säilyttää arvokkaat materiaalit ja suojelee ihmisten terveyttä ja ympäristöä. Virheellinen käsittely, sattumanva- Lopeta laitteen ja sovellusten käyttö hetkeksi, jos laite ylikuumenee. Jos ylikuumentunutta laitetta pidetään ihoa vasten pitkään, ihossa voi ilmetä lievän palovamman oireita, kuten punaisia läikkiä ja tummumista. Älä anna lasten tai lemmikkieläinten pureskella tai imeskellä laitetta tai lisävarusteita. Se voi vaurioittaa laitetta tai aiheuttaa räjähdyksen. Noudata paikallisia lakeja ja säädöksiä ja kunnioita muiden yksityisyyttä ja laillisia oikeuksia. Laite on asennettava ja sitä on käytettävä siten, että säteilylähteen ja kehon välissä on vähintään 20 cm vapaata tilaa. Pidä laite paikassa, jossa kuuluvuus on hyvä. Etäisyys laitteen ja muiden metalliesineiden (kuten metallitelineiden tai metallisten ovien ja ikkunoiden) välillä on oltava vähintään 25 cm ja etäisyys laitteiden välillä on oltava vähintään 30 cm. Älä pura tai peruskorjaa laitetta tai sen lisävarusteita. Se aiheuttaa takuun raukeamisen ja vapauttaa valmistajan vahinkovastuusta. Jos laite vaurioituu, ota yhteyttä DNA Kauprainen rikkoutuminen, vaurio ja/tai virheellinen kierrätys käyttöiän päättyessä voi olla haitallista terveydelle ja ympäristölle. Lisätietoja EEE-romun hävittämisestä on saatavana paikallisilta viranomaisilta, jälleenmyyjältä, jätehuoltopalvelusta tai verkkosivustosta com/en/. Vaarallisten aineiden vähentäminen Tämä laite ja kaikki sähkötoimiset lisävarusteet noudattavat paikallisia soveltuvia määräyksiä tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa, kuten EU REACH-, RoHS- ja Akut-määräykset (jos mukana) jne. REACH- ja RoHS-yhdenmukaisuusilmoitukset ovat saatavilla verkkosivustollamme Yhdenmukaisuus EU:n määräysten kanssa Ilmoitus Huawei Technologies Co., Ltd. vakuuttaa täten, että tämä laite on yhdenmukainen direktiivin 2014/53/EU olennaisten vaatimusten ja sen muiden asiaankuuluvien säännösten kanssa. Vaatimustenmukaisuusvakuutuksen uusin ja voimassa oleva versio on luettavissa osoitteessa Tätä laitetta voidaan käyttää kaikissa EU:n jäsenvaltioissa. Noudata laitteen käyttöpaikan kansallisia ja paikallisia säädöksiä. Tämän laitteen käyttö voi olla kiellettyä tai rajoitettua, paikallisesta verkosta riippuen. Rajoitukset 2,4 GHz:n taajuusalueella: Norja: Tämä alakohta ei päde Ny-Ålesundin keskustaa ympäröivällä, säteeltään 20 km olevalla maantieteellisellä alueella. Rajoitukset 5 GHz:n taajuusalueella: Direktiivin 2014/53/EU artiklan 10 (10) mukaan pakkauksessa ilmoitetaan, että tähän radiolaitteeseen kohdistuu tiettyjä rajoituksia sen ollessa markkinoilla seuraavissa maissa: Belgia (BE), Bulgaria (BG), Tšekin tasavalta (CZ), Tanska (DK), Saksa (DE), Viro (EE), Irlanti (IE), Kreikka (EL), Espanja (ES), Ranska (FR), Kroatia (HR), Italia (IT), Kypros (CY), Latvia (LV), Liettua (LT), Luxemburg

15 (LU), Unkari (HU), Malta (MT), Alankomaat (NL), Itävalta (AT), Puola (PL), Portugali (PT), Romania (RO), Slovenia (SI), Slovakia (SK), Suomi (FI), Ruotsi (SE), Iso-Britannia (UK), Turkki (TR), Norja (NO), Sveitsi (CH), Islanti (IS) ja Liechtenstein (LI). Tämän laitteen WLAN-toiminto on rajoitettu käytettäväksi ainoastaan sisätiloissa, kun se toimii MHz:n taajuusalueella. ErP-tuotetiedot Huawei Technologies Co., Ltd. täten ilmoittaa, että sen tuotteet noudattavat energiaan liittyvien tuotteiden energian ja muiden voimavarojen kulutuksen osoittamisesta merkinnöin ja yhdenmukaisin tuotetiedoin annettua direktiiviä (ErP) 2009/125/ EC. Yksityiskohtaista tietoa ErP-direktiivistä ja sen käyttöohjeista tarjoaa komission asetus (EU) nro 801/2013 täällä: certification. Taajuusalueet ja teho (a) Taajuusalueet, joilla radiolaite toimii: Jotkut alueet eivät välttämättä ole käytettävissä kaikissa maissa tai kaikilla alueilla. Kysy lisätietoja paikalliselta operaattoriltasi. (b) Radiolaitteen toiminta-taajuusalueella lähetettävän radiotaajuuden maksimiteho: Kaikkien taajuusalueiden maksimiteho on pienempi kuin asianmukaisen harmonisoidun standardin suurin raja-arvo. Tätä radiolaitetta koskevat taajuusalueiden ja lähetystehon (säteilevä ja/tai johdettu) nimellisrajat ovat seuraavat: GSM 900: 37 dbm, GSM 1800: 34 dbm, WCDMA 900/2100: 25.7 dbm, LTE Band 1/3/7/8/20/28L/32/38: 25.7 dbm, Wi-Fi 2.4G: 20 dbm, Wi-Fi 5G: dbm, dbm. Lisävaruste- ja ohjelmistotiedot Jotkin lisävarusteet ovat valinnaisia tietyissä maissa tai tietyillä alueilla. Valinnaisia lisävarusteita voi ostaa tarvittaessa lisensoidulta toimittajalta. Seuraavat lisävarusteet ovat suositeltavia: Sovittimet: HW X01(X tarkoittaa eri tyyppistä pistoketyyppiä, joka voi olla alueesta riippuen joko C, U, J, E, B, A, I, R, Z tai K). Tuotteen ohjelmistoversio on: Valmistaja julkaisee ohjelmistopäivityksiä korjatakseen virheitä tai parannellakseen tuotetta sen lanseerauksen jälkeen. Kaikki valmistajan lanseeraamat ohjelmistoversiot on tarkistettu, ja ne noudattavat yhä asianmukaisia sääntöjä. Kaikki RF-parametrit (kuten taajuusalue ja lähtöteho) eivät ole käyttäjän saatavilla, eikä hän voi muuttaa niitä. Tuoreimmat tiedot lisävarusteista ja ohjelmistosta on DoC:ssa (vaatimustenmukaisuusvakuutus) osoitteessa certification. Katso maasi tai alueesi tukipalvelujen uusimmat puhelinnumerot ja sähköpostiosoitteet osoitteesta

16 01/2018 dna.fi Asiakaspalvelu * (ma pe 8 18, la ) Vikailmoitukset ** (24 h) Tekninen tuki DNA:n asiakkaille HS Works *** (ma pe klo 8 18) *Puhelut DNA Asiakaspalveluun: Hinta soitettaessa matkapuhelimista kuten DNA:n matkapuhelinliittymään (mpm). Maksuton DNA:n lankaliittymistä soitettaessa. Muista liittymistä operaattorin hinnaston mukainen puhelumaksu. **Maksuton kaikista matka- ja lankaliittymistä kotimaassa. ***Esim. käytön opastus, asennustuki, ohjelmistoasennukset, saastuneen koneen puhdistus ja wlan-verkon asennukset (2,33 /min + pvm).
