1 KompaktiSarja 2020]2024]2028] ]2030 S]2033] ]2345]2436]2445 SLT-malli: Matalampi kuormainmallisto 2024 SLT 2028 SLT 2428 SLT 2030 SLT 2336 SLT 2345 SLT 2436 SLT 2445 SLT Ylivoimaa pienessä koossa

2 Pien-, pyörä- ja teleskooppikuormaajat kilowatista (20 hv) 154 kilowattiin (210 hv). Olemme suunnitelleet ja rakentaneet kuormaajia eri käyttötarkoituksiin jo lähes 50 vuoden ajan. Tyytyväiset asiakkaat ovat tehneet meistä erittäin kilpailukykyisen ja menestyksekkään pienkuormaajien, pyöräkuormaajien ja teleskooppikuormaajien valmistajan. Kehitämme päivittäin uusia asiakaslähtöisiä ratkaisuja. Jokainen Schäffer kuormaaja on monen vuoden kokemuksen ja innovatiivisen tuotekehittelyn tulos. Kaikki valmistamamme koneet edustavat alansa parasta luotettavuutta ja kestävyyttä. Tämä pienentää ylläpitokustannuksia koneen koko käyttöiän ajan ja koneiden tehokkuus, turvallisuus ja luotettavuus on taattu vuosiksi eteenpäin.

3 Schäffer Kompaktit Kuormaajat: Ylivoimaa Pienessä Koossa Schäffer kompaktit kuormaajat ovat ideaalisia ahtaissa paikoissa kun tarvitaan tehokkuutta ja käyttäjäystävällisyyttä. Nämä, kuten muutkin Schäffer koneet, tunnetaan niiden luotettavuudesta ja ergonomiasta. Koneet ovat myös erittäin turvallisia ja niiden käyttökustannukset ovat alhaiset. Koneita voidaan käyttää erilaisissa tehtävissä maataloudessa, teollisuudessa, puutarhaviljelyssä ja ympäristön hoidossa sekä rakennustyömailla. Laaja valikoima työvälineitä tekevät näistä koneista todella monikäyttöisiä. Kompaktiluokka ,7 kw (20 hv) kw (26 hv) 2024 SLT 19 kw (26 hv) kw (26 hv) 2028 SLT 19 kw (26 hv) kw (26 hv) 2428 SLT 19 kw (26 hv) kw (30 hv) 2030 SLT 22 kw (30 hv) 2030 S 24 kw (33 hv) 2033/ kw (33 hv) kw (36 hv) 2336 SLT 26 kw (36 hv) kw (45 hv) 2345 SLT 33 kw (45 hv) kw (36 hv) 2436 SLT 26 kw (36 hv) kw (45 hv) 2445 SLT 33 kw (45 hv) 3

4 Schäffer 2020, 2024 ja 2027 Sarja: Yksinkertainen, Tehokas ja Kustannustehokas Nämä kuormaimet soveltuvat erityisesti ahtaisiin tiloihin. Schäffer 2020 on vain 79 cm leveä ja mahtuu näin ollen melkein kaikista ovista. Isoveljet ovat vain hieman leveämmät, eli 89 cm. Käsin tehdyt työt ovat näin ollen koneellistettavissa myös ahtaissa paikoissa. Työ sujuu nopeammin, helpommin ja kustannuksia säästäen. Koneiden ulkonäkö on hyvin samanlainen. Suurimmat erot löytyvät voimansiirtojen rakenteesta. Edullisin tapa siirtyä Schäffer maailmaan on 2020 tai 2024 mallin hankinta. Koneissa on sama korkea laatu, kuin muissakin Schäffer kuormaimissa. Koneiden jälleenmyyntiarvo säilyy hyvänä vuosia. Pienimmätkin Schäffer kuormaimet ovat haluttuja vaihtokoneita. 4

5 With the new Schäffer headstock SWH the coupling of all attachments is a breeze. The hydraulic lock is standard and very comfortable. Genuine Schäffer attachments are also equipped with the double hook frame. Thus, the roll back and dump angle are adjusted easily. For materials such as grain a larger roll back angle is preferable. A larger dump angle is good for other material such as soil - simple, flexible, ingenious. Schäffer 2027, vakiona Poljinohjattu, Hydrostaattinen Voimansiirto 2027 mallin hydrostaattinen voimansiirto tekee koneesta erittäin helposti hallittavan. Dieselmoottorin kierrosluku säädetään käsikaasulla tai jalkapolkimella, kuten myös malleissa 2020 ja Ajonopeus ja ajosuunta ohjataan koneen vasemmalla puolella olevalla polkimella. Tämä yksinkertainen hallinta tekee koneesta erittäin helposti ajettavan. Tästä on hyötyä erityisesti silloin, kun tarvitaan nopeita muutoksia ajosuunnassa ja ajonopeudessa. Mallissa 2027 käytetään muuttuvatilavuuksista pumppua. Hydrostaattinen voimansiirto antaa suuren työntövoiman, suuremman ajonopeuden ja helpon hallittavuuden. Voimansiirto huolehtii myös tehokkaasta moottorijarrutuksesta, josta on suuri hyöty maatalouskäytössä. 5

6 Schäffer 2028 ja 2030: Tehokone Automaattisesti Säätyvällä Ajojärjestelmällä Tuskin mikään muu kuormaaja tässä luokassa pystyy voittamaan Schäffer 2028 ja 2030 mallin vetovoimassa ja käsiteltävyydessä. Tehokkaan Kubota dieselmoottorin voima siirtyy alkuperäisten Schäffer akseleiden kautta pyörien vetovoimaksi. Moottorin kierrosluku pysyy automaattisesti säätyvän ajojärjestelmän avulla valitun suuruisena. Moottori ei pääse sammumaan, vaan ajonopeus muuttuu aina olosuhteita vastaavaksi. Kone vastaa välittömästi kaasupolkimen liikkeisiin. Voimansiirron uusimpien komponenttien käyttö on mahdollistanut vieläkin suuremman vetovoiman. Schäffer 2028 ja 2030 ylittää asetetut toiveet. 6

7 7

8 The Schäffer 2034: The New Loader In The 2t Class The Schäffer 2034 is an agile loader that has an exceptional motor in its basic execution with a 3 cylinder Kubota motor with 24 kw (33 HP). An even more powerful motor with 26 kw (36 HP) is available as an option. In addition to its increased performance, the customer will benefit from 200 cm 3 more engine room. The torque that has been increased by 15% already starts at 1700 RPM. With that, the 2034 can be driven at lower speeds. The Schäffer axles constructed especially for this loader type will guarantee the greatest amount of pushing power. The power of the hydrostatic drive has been ideally implemented to minimize the consumption of diesel fuel. The low-maintenance and low-wear multi-disc brakes are standard features of this series. They will run through the oil bath and shine through their best braking performance with the best capability. As with all Schäffer loaders, the pivoting articulation is absolutely maintenance free. 8

9 The motor room opens forwards. This makes all service points easily accessible from both sides of the machine. Even the ergonomics of this new loader are exceptional. The driver has a lot of room despite the very compact dimensions of this machine. The driver will be able to work more comfortably thanks to the optimized positioning of the joystick and steering wheel. 9

10 Schäffer 2300 Sarja: Huomioi Asiakkaan Tarpeet Uuden 2300 sarjan kuormaimet ovat lyömättömiä, kun halutaan räätälöidä kone omiin tarpeisiin. Schäffer pystyy tarjoamaan asiakkaan tarpeisiin sovitettuja ratkaisuja. Otetaan esimerkki: kuormain on vakiona varustettu taittuvalla ROPS turvakaarella mutta saatavana on myös turvakatoksia, suojakatoksia tai tilavia ohjaamoja. Schäffer laatu seuraa aina koneen mukana riippumatta siitä, millä varustuksella kone toimitetaan. Ja laatu sen kun paranee, koneen huoltovapaata keskiniveltä on jälleen suurennettu, ja raskaampi kaatokuorma hoituu suurella marginaalilla. Myös ergonomian saralla on Schäffer kuormaimet ovat luokkansa huipulla. Kuljettajan väljät työskentelytilat ja hyvin toimiva hydrauliikka ovat vain esimerkkejä tästä. Tehokas neliveto on helppo hallita. Uudet 4-sylinteriset moottorit käyvät erittäin tasaisesti ja viralliset testit osoittavat aina uudelleen, että Schäffer on edelläkävijä. Schäffer 2300 Sarja: Näkyvää Hyötyä Taittuva ROPS kaari; Saatavana myös suojakatos tai ohjaamo. Säädettävä ohjauspylväs. Kubota: Pienten dieselmoottoreiden maailmanlaajuinen markkinajohtaja. Puhtautta, kustannustehokkuutta, tehokkuutta. Alkuperäiset Schäffer akselit: erittäin vahvat, suuri työntövoima saavutetaan akseleiden rakenteen ja hydrostaattisen voimansiirron sekä tehokkaan moottorin avulla. Kantokyky on 5 tonnia per akseli. 10 Eristetty kuljettajan taso vähentää tärinää.

11 Schäffer Akselit - Vielä ENEMMÄN Turvallisuuta ja Vakavuutta Schäffer akselit optimoidaan kullekin kuormaimella sopivaksi ja hydrostaattinen veto siirretään tehokkaasti työntövoimaksi. Kuormaajat on varustettu monilevyjarruilla, joita käytetään yleensä vain suurissa pyöräkuormaimissa. Lyömätöntä Voimaa Kubota... on maailman johtava pienten dieselmoottoreiden valmistaja. Uusissa Schäffer kuormaajissa käytetyt moottorit kuluttavat vielä vähemmän polttoainetta ja päästöt ovat selvästi aikaisempaa pienemmät. Moderni GRP konepeitto on paitsi hyvän näköinen myös erinomainen moottorimelun alentaja. Suodattimien vaihto on helppo ja nopea toimenpide. Kuulanivelet takaavat pitkän käyttöiän. Yksi voimakas nostosylinteri: kone on edessä kapea, näkyväisyys on erinomainen, vinokuormitusta ei esiinny. Erittäin vahva kiinnityslevy: Työvälineen nopea ja turvallinen kytkentä pikakiinnitys lisävarusteena. Suuri valikoima työvälineitä ja lisävarusteita. Huoltovapaa keskinivel pidennetyllä takuulla. CAD suunnittelun avulla optimoitu aisa, paras nostokorkeus ja ulottuvuus, täydellinen vakaaja. 11

12 Tekniset Tiedot Moottori 3-syl. Kubota 14,7 kw (20 hv) syl. Kubota 19 kw (26 hv) 3-syl. Kubota 19 kw (26 hv) 3-syl. Kubota 19 kw (26 hv) 3-syl. Kubota 22 kw (30 hv) Ajohydrauliikka Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Renkaat AS Lisäv I 27x Lisäv II 27x Lisäv III 26x AS Lisäv I 27x Lisäv II 27x Lisäv III 26x AS Lisäv I 27x Lisäv II 27x Lisäv III 26x x Lisäv I 27x Lisäv II 26x AS Lisäv I 27x Lisäv II 27x Lisäv III 26x Ajojarrut Mekaaninen rumpujarru Mekaaninen rumpujarru Hydrostaatti / mek. rumpujarrut Hydrostaatti / mek. rumpujarrut Hydrostaatti / mek. rumpujarrut Seisontajarru Mekaaninen, rumpu Mekaaninen, rumpu Mekaaninen, rumpu Mekaaninen, rumpu Mekaaninen, rumpu Työhydrauliikka Ohjaushydrauliikka Tuotto: 30 l/min Työpaine: 180 bar Tuotto:30 l/min Tuotto: 33 l/min Tuotto: 33 l/min Tuotto: 33 l/min Ohjaus Nostovoima kg kg kg kg kg Kaatokuorma (suorassa) 750 kg 850 kg 920 kg kg 920 kg Kaatokuorma (käännettynä) 350 kg 480 kg 550 kg 850 kg 550 kg Akselit Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Työpaino kg kg kg kg kg Ajonopeus 0 12 km/h 0 12 km/h 0 15 km/h 0 15 km/h 0 15 km/h Sähkölaitteet Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Tilavuudet Polttoaine: 18 l Hydrauliikka: 26 l Polttoaine: 23 l Polttoaine: 23 l Polttoaine: 23 l Polttoaine: 23 l 12

13 Moottori 2030 S 2033/ / syl. Kubota 24 kw (30 hv) 3 syl. Kubota 3 syl. Kubota 24 kw (33 hv) 24 kw (33 hv) Lisäv: 26 kw (36 hv) 4-syl. Kubota 26 kw (36 hv) 4-syl. Kubota Turbo 33 kw (45 hv) 4 syl. Kubota 4 syl. Kubota Turbo 26 kw (36 hv) 33 kw (45 hv) Ajohydrauliikka Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Renkaat AS Lisäv I 27x Lisäv II 26x Lisäv III 31x AS Lisäv I 27x Lisäv II 31x AS Lisäv I 27x Lisäv II 31x AS Lisäv I 27x Lisäv II 31x AS Lisäv I 27x Lisäv II 31x Ajojarrut Hydrostaatti / mek. rumpujarrut Hydrostaatin ja monilevyjarrujen yhdistelmä Hydrostaatin ja monilevyjarrujen yhdistelmä Hydrostaatin ja monilevyjarrujen yhdistelmä Kombi-Bremse hydrostatisch und über Lamellenbremse Seisontajarru Mekaaninen, rumpu Märkä levyjarru Märkä levyjarru Märkä levyjarru Märkä levyjarru Työhydrauliikka Ohjaushydrauliikka Tuotto: 33 l/min Tuotto: 42 l/min Tuotto: 42 l/min Tuotto: 42 l/min Tuotto: 52 l/min Ohjaus Nostovoima kg kg kg kg kg Kaatokuorma (suorassa) kg kg kg kg kg Kaatokuorma (käännettynä) Akselit 720 kg 720 kg 900 kg 930 kg kg Schäffer, 4 pyöränpulttia Schäffer 5 pulttia Planeettavälitys, autom. Lim-Slip tasausp.kallistuva taka-akseli Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp.kallistuva taka-akseli Työpaino kg kg/2.300 kg mit Kabine kg kg Ajonopeus 0 15 km/h 0 15 km/h Lisäv: 0-20 km/h 0-20 km/h 2-vaihteinen aluevaihde Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp.kallistuva taka-akseli 0-20 km/h 2-vaihteinen aluevaihde Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp.kallistuva taka-akseli Fahrerschutzdach: kg/2.450 kg kg/2.650 kg mit Kabine 0-20 km/h 2-vaihteinen aluevaihde Lisäv: 0-28 km/h Sähkölaitteet Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Tilavuudet Polttoaine: 23 l Polttoaine: 40 l Polttoaine: 40 l Polttoaine: 40 l Polttoaine: 40 l 13

14 Mitat A B C D E F G H I J K A Akseliväli [mm] B Koneen pituus [mm] C Pituus vakiokauhalla [mm] D Kaivusyvyys [mm] E Suurin korkeus [mm] /3.720* /3.720* F Kauhan kääntöp. korkeus [mm] /3.060* 2.800/3.060* /3.060* G Nostokorkeus trukkihaarukoilla [mm] /2.920* /2.920* H Suurin tyhjennyskorkeus [mm] /2.265* 1.965/2.265* /2.265* I Maston korkeus [mm] /1.725* /1.725* J Suurin kaatoetäisyys [mm] K Istuimen korkeus [mm] L Turvakatoksen korkeus [mm] Ohjaamon korkeus [mm] N Kokonaisleveys [mm] N O Kääntösäde, sisä [mm] O P Kääntösäde, ulko [mm] P Q Kääntösäde vakiokauhalla [mm] Q 14

15 A B C D E F G H I J K 2030 S 2033/ / 2445 A Akseliväli [mm] B Koneen pituus [mm] C Pituus vakiokauhalla [mm] D Kaivusyvyys [mm] E Suurin korkeus [mm] 3.540/3.770* 3.540/3.770* 3.570/3.800* 3.570/3.800* F Kauhan kääntöp. korkeus [mm] 2.880/3.110* 2.880/3.110* 2.880/3.110* 2.880/3.110* G Nostokorkeus trukkihaarukoilla [mm] 2.640/2.970* 2.640/2.970* 2.680/3.100* 2.680/3.100* H Suurin tyhjennyskorkeus [mm] 2.045/2.300* 2.045/2.300* 2.045/2.300* 2.045/2.300* I Maston korkeus [mm] 1.680/1.780* 1.680/1.780* 1.690/1.790* 1.690/1.790* J Suurin kaatoetäisyys [mm] K Istuimen korkeus [mm] L Turvakatoksen korkeus [mm] Ohjaamon korkeus [mm] N Kokonaisleveys [mm] N O Kääntösäde, sisä [mm] O P Kääntösäde, ulko [mm] P Q Kääntösäde vakiokauhalla [mm] Q * versio suurella nostokorkeudella 15

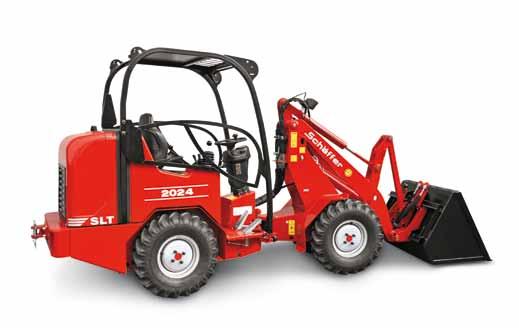

16 Schäffer SLT Uusi Schäffer 2024 SLT, 2028 SLT ja 2030 SLT Matala runkorakenne SLT kuormaajat ovat erityisesti suunniteltu käytettäväksi kapeilla käytävillä ja matalissa tiloissa. Yksi pienimmistä markkinoilla olevista koneista on Schäfferin 2030 SLT, jonka korkeus on vain 1,89 m ja leveys 89 cm. Koneen oma paino on 1,8 t ja kaatokuorma on 920 kg, joten sillä pystyy liikuttamaan myös raskaita rehupaaleja turvallisesti. Suojakatto on turvallinen, eikä sitä tarvitse laskea alas päästäkseen mataliin tiloihin SLT on varustettu 30hv moottorilla ja hydrostaattisella nelivedolla SLT on varustettu samalla rungolla kuin 2030 SLT ja Kubota dieselmoottori tekee siitä hyvin tehokkaan. Pienemmässä 2024 SLT mallissa on sama moottori. Tässä kuormaajassa on yksinkertaisempi hydrauliikka, joten se on myös hinnaltaan edullisempi. 16

17 Schäffer SLT The front and rear bonnet are easy to swing up. Due to the good access maintenance jobs are very facilitating. 17

18 Schäffer SLT Schäffer-kuormaaja SLT: Korkeus alle 2,0 m Vuoden 2009 lopusta lukien tehdas on voinut toimittaa vain suojakatoksella varustettuja koneita. Uuden SLT tuoteperheen myötä Schäffer tuo markkinoille koneita joiden erityisen matala rakenne mahdollistaa koneiden käytön matalissa tiloissa ja alikuluissa. Ensimmäinen tulokas on Kompaktikuormaajiensarjassa 2336 SLT joka 1,95m (rengastuksesta riippuen) mestaroi myös matalat tilat. Verrattuna normaaliin 2336:seen on tässä mallissa diesel-moottori viety hieman taaksepäin ja akseliväliä jatkettu. Näin ei ole saavutettu tilaa vain matalammalle istuma-asennolle, vaan koneeseen nousukin helpottui entisestään. Ergonomia on kuitenkin pystytty säilyttämään vakiomallin tasolla. Tilatarjonta kuljettajalle on mainio. Pitempi akseliväli osoittautuu erittäin positiiviseksi kaatokuorman osalta SLT saavuttaa 1250kg:lla erinomaisen arvon. Maavaran osalta kone ei poikkea vakiokalustosta. SLT täyttää luonnollisesti kaikki vaadittavat standardit ROPS- ja FOPS-katosten osalta. Normit täyttyvät kaikissa olosuhteissa, toisin kuin alastaitettavan katoksen kohdalla. Vakionakin 2336 SLT saavuttaa jopa 15km/h nopeuden. Lisävarusteena on myös tarjolla kuormituksen alla kytkettävissä oleva aluevaihde joka mahdollistaa 20km/h ajonopeuden. 18

19 Koneeseen nousu on matalan rakenteen ansiosta entistäkin helpompaa. Schäffer SLT Kevyesti kuljettajaan päin taivutettu käyttövipu mahdollistaa erinomaisen käytettävyyden. Kuljettajalle on tarjolla runsaasti tilaa. 19

20 Tekniset Tiedot Schäffer SLT Moottori 2024 SLT SLT SLT SLT SLT SLT 2336 SLT/2345SLT SLT SLT/2445SLT 3-syl. Kubota 19 kw (26 hv) 3 cyl. Kubota 19 kw (26 hv) 3 cyl. Kubota 19 kw (26 hv) 3 cyl. Kubota 22 kw (30 hv) 4 syl. Kubota 4 syl. Kubota Turbo 26 kw (36 hv) 33 kw (45 hv) 4 syl. Kubota 4 syl. Kubota Turbo 26 kw (36 hv) 33 kw (45 hv) Ajohydrauliikka Hydrostatic-automotive Hydrostatic-automotive Hydrostatic-automotive Hydrostatic-automotive Hydrostatic-automotive Renkaat Ajojarrut AS Lisäv I 27x Lisäv II 27x Lisäv III 26x Mekaaninen rumpujarru AS Lisäv I 27x Lisäv II 27x Lisäv III 26x Mekaaninen rumpujarru 27x Lisäv I 27x Lisäv II 26x Mekaaninen rumpujarru AS Lisäv I 27x Lisäv II 27x Lisäv III 26x Hydrostaatti / mek. rumpujarrut AS Lisäv I 27x Lisäv II 31x Hydrostaatti / mek. rumpujarrut AS Lisäv I 27x Lisäv II 31x Hydrostaatti / mek. rumpujarrut Seisontajarru Mekaaninen, rumpu Mekaaninen, rumpu Mekaaninen, rumpu Mekaaninen, rumpu Märkä levyjarru Märkä levyjarru Työhydrauliikka Ohjaushydrauliikka Tuotto: 30 l/min Tuotto: 33 l/min Tuotto: 33 l/min Tuotto: 33 l/min Tuotto: 42 l/min Tuotto: 42 l/min Ohjaus Nostovoima kg kg kg kg kg kg Kaatokuorma (suorassa) 870 kg 920 kg kg 920 kg kg kg kg Kaatokuorma (käännettynä) 500 kg 550 kg 865 kg 550 kg 930 kg 980 kg kg Akselit Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Schäffer, 4 pyöränpulttia Schäffer, 6 pulttia Planeettavälitys, autom. Lim-Slip Schäffer, 6 pulttia Planeettavälitys, autom. Lim-Slip Työpaino kg kg kg kg kg kg kg kg Ajonopeus 0 12 km/h 0 15 km/h 0 15 km/h 0 15 km/h 0 15 km/h Lisäv: 0 20 km/h 0 15 km/h Lisäv: 0 20 km/h Sähkölaitteet Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Tilavuudet Polttoaine: 23 l Polttoaine: 23 l Polttoaine: 23 l Polttoaine: 23 l Polttoaine: 40 l Polttoaine: 40 l 20

21 Mitat 2024 SLT 2028 SLT 2030 SLT 2336 SLT 2345 SLT A Akseliväli [mm] B Koneen pituus [mm] C Pituus vakiokauhalla [mm] D Kaivusyvyys [mm] E Suurin korkeus [mm] 3.460/3.720* 3.460/3.720* 3.460/3.720* 3.570/3.800* 3.570/3.800* F Kauhan kääntöp. korkeus [mm] /3.110* 2.880/3.110* G Nostokorkeus trukkihaarukoilla [mm] 2.600/2.860* 2.600/2.860* 2.600/2.860* 2.680/3.100* 2.680/3.100* H Suurin tyhjennyskorkeus [mm] /2.300* 2.045/2.300* I Maston korkeus [mm] 1.600/1.750* 1.600/1.750* 1.600/1.750* 1.690/1.790* 1.690/1.790* J Suurin kaatoetäisyys [mm] K Istuimen korkeus [mm] Schäffer SLT L Turvakatoksen korkeus [mm] Ohjaamon korkeus [mm] from from from from from N Kokonaisleveys [mm] O Kääntösäde, sisä [mm] P Kääntösäde, ulko [mm] Q Kääntösäde vakiokauhalla [mm]

22 B C D E F G H I J K 2024 SLT 2028 SLT 2428 SLT 2030 SLT A Axle base [mm] B Chassis length [mm] C Total length with standard bucket [mm] D Excavating depth [mm] E Max. working height [mm] 3.460/3.720* 3.460/3.720* /3.720* F Max. bucket pivot point [mm] G Max. loading height with pallet fork [mm] 2.600/2.860* 2.600/2.860* /2.860* H Max. dump height [mm] I Reach [mm] 1.600/1.750* 1.600/1.750* /1.750* J Dump range [mm] K Seat height [mm] L Height with protective roof [mm] Height over cab [mm] from from from from N Total width [mm] N O Track arc inside [mm] O P Track arc outside [mm] P Q External radius with standard bucket [mm] Q 22

23 B C D E F G H I J K 2336 SLT 2345 SLT 2436 SLT 2445 SLT A Axle base [mm] B Chassis length [mm] C Total length with standard bucket [mm] D Excavating depth [mm] E Max. working height [mm] * F Max. bucket pivot point [mm] 2.880/3.110* 2.880/3.110* G Max. loading height with pallet fork [mm] * H Max. dump height [mm] 2.045/2.300* 2.045/2.300* I Reach [mm] * J Dump range [mm] K Seat height [mm] L Height with protective roof [mm] Height over cab [mm] from from from from N Total width [mm] N O Track arc inside [mm] O P Track arc outside [mm] P Q External radius with standard bucket [mm] Q 23

24 Tapa jolla Schäffer kuormaajat kehitetään ja valmistetaan, on ainutlaatuinen. Ero kilpailijoihin tulee 50 vuoden kokemuksesta. Ajattelemme ensiksi kuljettajaa, koska haluamme tehdä työskentelyn turvalliseksi, mukavaksi ja tuottoisaksi. Tämän vuoksi käytämme tehtaallamme Erwitte:ssä suunnittelun uusimpia ratkaisumalleja. Olemme myös jatkuvasti yhteydessä asiakkaisiimme ja kehitämme uusia käyttäjiä palvelevia ratkaisuja. Pitkäaikaiset ja tehtäviinsä omistautuneet työntekijämme muodostavat perustan erikoisosaamiselle ja jatkuvalle menestykselle. Nimi Schäffer merkitsee paljon enemmän kuin lyömätöntä laatua. Se kertoo turvallisuudesta ja optimaalisesta palvelusta, jonka takaamme ei pelkästään Saksassa vaan kaikkialla maailmassa. 01/2014. Oikeudet teknisiin muutoksiin pidätetään. Mitat ovat noin arvoja. Kuvatut koneet osittain lisävarustein. Schäffer kuormaajan hankinta on alku pitkälle yhteistyölle. Hankkimasi Schäffer kuormaaja pysyy 100 % alkuperäisenä vain käyttämällä alkuperäisiä varaosia. Näin voit olla varma koneesi luotettavuudesta. Me ja jälleenmyyjämme tarjoavat parasta mahdollista palvelua vuoden ympäri. Kaikki tämä voidaan kiteyttää lauseeseen.. Schäffer tarjoaa lähes 40 konetta käsittävän valikoiman, jotka voidaan varustaa tarpeittesi mukaan. Kuormaajien käyttösovellukset ovat moninaiset: maatalous, rakennustyöt, puutarhaviljely, ympäristönhoito, hevostilat, turkistarhat ja varastotoiminnot - Schäffer on aina paras valinta. Schäffer Maschinenfabrik GmbH Postfach 10 67]D Erwitte fon fax info@schaeffer-lader.de Konefarmi Oy Kärsämäentie 47, TURKU Puh , fax Sähköposti: konefarmi@konefarmi.fi Internet:
