1 DIGITAALIKAMERA Käyttöopas Fi

2 Kiitämme Nikonin yksisilmäisen peiliheijastus (SLR) -digitaalikameran hankkimisesta. Saadaksesi mahdollisimman paljon hyötyä kamerastasi lue kaikki ohjeet huolellisesti ja säilytä niitä paikassa, jossa ne ovat kaikkien tuotetta käyttävien luettavissa. Tietojen etsiminen Etsi tarvitsemiasi tietoja seuraavista: i Sisällysluettelo... 0 iv i Virheilmoitukset i Kysymyshakemisto... 0 ii i Vianmääritys i Hakemisto Symbolit ja merkintätavat Tässä oppaassa on käytetty seuraavia symboleja ja merkintätapoja, joiden avulla löydät helposti tarvitsemasi tiedot: D A Tällä kuvakkeella merkitään varoitukset, jotka tulisi lukea ennen kameran käyttöä kameran vahingoittumisen estämiseksi. Tällä kuvakkeella merkitään huomautukset, jotka tulisi lukea ennen kameran käyttöä. 0 Tällä kuvakkeella merkitään viittaukset tämän käyttöoppaan muille sivuille. Kameran näytössä näkyvät valikkokohdat, asetukset ja viestit on lihavoitu. Kameran asetukset Tämän käyttöoppaan ohjeissa oletetaan, että kamerassa käytetään oletusasetuksia. Ohje Käytä kameran sisäänrakennettua ohjetoimintoa, jos tarvitset valikkokohtia ja muita aiheita koskevia ohjeita. Katso lisätietoja sivulta 11. A Turvallisuudesta Ennen kuin käytät kameraa ensimmäistä kertaa, lue turvallisuutta koskevat ohjeet kohdasta Turvallisuudesta (0 x xv).

3 Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat tuotteet: Varusteluistin suojus BS-1 Kuminen silmäsuppilo DK-20 D5200-kamera Rungon suojus BF-1B EN-EL14-litiumioniakku (jossa liitinsuojus) MH-24-akkulaturi (pistokesovitin toimitetaan maissa ja alueilla, joissa se on tarpeen; muoto vaihtelee myyntimaan mukaan) AN-DC3-hihna USB-kaapeli UC-E17 Audio-/videokaapeli EG-CP16 DK-5-okulaarisuojus (0 32) ViewNX 2 -CD-ROM Käyttöohje Käyttöopas-CD-levy (sisältää tämän käyttöoppaan) Objektiivipakkauksen ostaneiden tulee myös varmistaa, että objektiivi on mukana pakkauksessa. Muistikortit myydään erikseen (0 211). Japanista ostettujen kameroiden valikot ja viestit näytetään vain englanniksi ja japaniksi; muita kieliä ei tueta. Pahoittelemme tästä mahdollisesta aiheutuvaa haittaa. i

4 Kysymyshakemisto Etsi tarvitsemasi tieto tämän kysymys ja vastaus -hakemiston avulla. Valokuvien ottaminen 0 i Kuvaustilat ja rajausvaihtoehdot Mikä on helpoin ja nopein tapa ottaa tilannekuvia? Miten voin nopeasti muuttaa asetuksia eri tilanteisiin sopiviksi? Voinko käyttää kuvauksessa erikoistehosteita? Voinko säätää suljinaikaa niin, että voin pysäyttää liikkeen tai luoda liikeepäterävyyttä (tila S)? 57 Voinko säätää aukkoa saadakseni taustasta epäterävän tai tarkan (tila S)? 58 Miten käytän pitkää valotusaikaa ( aikavalotus ) (tila M)? 60 Voinko rajata kuvia näytöllä (reaaliaikanäkymä)? Voinko kuvata elokuvia? i Kuvanottotavat Voinko ottaa kuvia yksi kerrallaan tai nopeasti peräkkäin? 29 Miten otan kuvia itselaukaisimella tai kauko-ohjaimella? 31 Voinko vähentää sulkimesta kuuluvia ääniä hiljaisessa ympäristössä (hiljainen laukaisu)? 29 i Tarkennus Voinko valita, miten kamera tarkentaa? Voinko valita tarkennuspisteen? 38 i Kuvanlaatu ja kuvakoko Miten otan kuvia, jotka tulostetaan suurikokoisina? Miten muistikortille saa mahtumaan enemmän kuvia? i Valotus Voinko tehdä kuvista kirkkaampia tai tummempia? 65 Miten säilytän varjo- ja valoalueiden yksityiskohdat? i Salaman käyttö Voiko säätää salaman välähtämään automaattisesti tarvittaessa? Miten estän salamaa välähtämästä? Miten estän punasilmäisyyttä? Valokuvien katseleminen 0 i Toisto Miten katselen valokuvia kamerassa? 118 Miten voin näyttää enemmän tietoja kuvasta? Voinko katsoa kuvia automaattisena kuvaesityksenä? 130 Voinko katsoa kuvia televisiosta? Voinko estää kuvien tahattoman poistamisen? 126 Poistaminen Miten poistan ei-toivotut kuvat? i ii

5 Kuvien muokkaaminen 0 Miten luon kuvista muokattuja kopioita? Miten poistan punasilmäisyyttä? 180 Miten teen RAW (NEF) -valokuvista JPEG-kopioita? 186 Voinko sulauttaa kaksi NEF (RAW) -kuvaa yhdeksi kuvaksi? Voinko tehdä kuvasta kopion, joka näyttää maalaukselta? 189 Voinko rajata videoaineistoa kamerassa tai tallentaa elokuvasta pysäytyskuvia? Valikot ja asetukset 0 Miten säädän asetuksia tietonäytöllä? 6 Miten käytän valikoita? Miten vaihdan valikoiden kieltä? 16, 173 Miten estän näyttöjen sammumisen? 160 Miten tarkennan etsimen? 17 Saako rajausruudukon näkymään näytöllä? 98 Miten asetan kameran kellon? 16, 173 Miten alustan muistikortin? 168 Miten palautan oletusasetukset? 53 Voinko estää kamerasta kuuluvat äänimerkit? 161 Miten saan valikkoa tai viestiä koskevia ohjeita? 11, 228 Liitännät 0 Miten kopioin kuvia tietokoneelle? Miten tulostan kuvia? Voinko tulostaa kuviin tallennuspäivämäärän? 138, 144, 163 Huolto ja valinnaiset lisävarusteet 0 Mitä muistikortteja voin käyttää? 211 Mitä objektiiveja voin käyttää? 199 Mitä lisävarusteena saatavia salamalaitteita (Speedlight) voin käyttää? 204 Mitä muita lisävarusteita kameraani on saatavissa? Mitä ohjelmistoja kameraani on saatavissa? 209 Mitä teen kameran mukana toimitetulla okulaarisuojuksella? 32 Miten puhdistan kameran? Mihin vien kameran huolto- ja korjaustöitä varten? 213 iii

6 Sisällysluettelo Pakkauksen sisältö... i Kysymyshakemisto... ii Turvallisuudesta... x Huomautuksia...xii Johdanto 1 Kameraan tutustuminen...1 Kameran runko... 1 Tilanvalitsin... 3 Etsin... 4 Näyttö... 5 Tietonäyttö... 6 Komentokiekko... 8 Kameran valikot: yleiskatsaus Kameran valikoiden käyttäminen...12 Alkuvaiheet Perusvalokuvaus 20 Akun varaustaso ja kortin kapasiteetti Tähtää ja kuvaa -valokuvaus (i- ja j-tilat) Luova valokuvaus (kuvausohjelmat) Tilanvalitsin...24 k Muotokuva...24 l Maisema...24 p Lapsi...25 m Urheilu...25 n Lähikuva...25 Muut kuvausohjelmat...26 o Yömuotokuva...26 r Yömaisema...26 s Juhlat/sisätila...26 t Ranta/lumi...27 u Auringonlasku...27 v Ilta-/aamuhämärä...27 w Lemmikkikuva...27 x Kynttilänvalo...28 y Kukinnot...28 z Ruska Ruoka...28 iv

7 Lisää valokuvauksesta (kaikki tilat) 29 Yksittäiskuvaus-, sarjakuvaus-, itselaukaisin-, kauko-ohjain- ja hiljainen laukaisu -tilat...29 Itselaukaisin- ja kauko-ohjaintilat...31 Tarkennus...33 Tarkennustila...33 Tarkennusaluetila...36 Tarkennuspisteen valitseminen...38 Tarkennuksen lukitus...38 Käsitarkennus...40 Kuvanlaatu ja kuvakoko...42 Kuvanlaatu...42 Kuvakoko...44 Yhdysrakenteisen salaman käyttäminen...45 Salamatila...46 ISO-herkkyys...49 Ajastettu kuvaus...51 Oletusasetusten palauttaminen...53 P-, S-, A- ja M-tilat 55 Suljinaika ja aukko...55 Tila P (ohjelmoitu automatiikka)...56 Tila S (suljinajan esivalinta-automatiikka)...57 Tila A (aukon esivalinta-automatiikka)...58 Tila M (käsisäätö)...59 Valotus...62 Mittaus...62 Valotuksen lukitus...63 Valotuksen korjaus...65 Salaman korjaus...67 Yksityiskohtien säilyttäminen valo- ja varjoalueilla...69 Aktiivinen D-Lighting...69 Laaja dynaaminen alue (HDR)...71 Päällekkäisvalotus...73 Valkotasapaino...76 Valkotasapainon hienosäätö...78 Esiasetus käsin...79 Haarukointi...83 Picture Control -säätimet...86 Picture Control -säätimen valinta...86 Picture Control -säätimien muokkaaminen...87 Mukautettujen Picture Control -säädinten luominen...90 Mukautettujen Picture Control -säädinten jakaminen...92 v

8 Reaaliaikanäkymä 93 Valokuvien rajaaminen näytöllä Tarkennus reaaliaikanäkymässä...94 Reaaliaikanäkymän näyttö...97 Elokuvien tallennus ja katselu 101 Elokuvien tallennus Elokuva-asetukset Elokuvien katseleminen Elokuvien muokkaaminen Elokuvien rajaaminen Valittujen kuvien tallentaminen Erikoistehosteet 111 Kuvaus erikoistehosteilla % Pimeänäkö g Väriluonnos ( Miniatyyritehoste Valikoiva väri Siluetti Yläsävy Alasävy Reaaliaikanäkymässä käytettävissä olevat vaihtoehdot Toisto ja poisto 118 Täyskuvatoisto Kuvan tiedot Pienoiskuvien toisto Kalenteritoisto Katseleminen lähempää: toiston zoomaus Valokuvien suojaaminen poistolta Valokuvien poistaminen Täyskuva-, pienoiskuva- ja kalenteritoisto Toistovalikko Kuvaesitykset vi

9 Liitännät 132 ViewNX 2:n asentaminen ViewNX 2:n käyttö Kopioi kuvia tietokoneelle Näytä kuvia Valokuvien tulostaminen Tulostimen liittäminen Kuvien tulostaminen yksitellen Useiden kuvien tulostaminen DPOF-tulostustilauksen luominen: tulostuksen asetus Kuvien katseleminen televisiosta Vakiopiirtolaitteet Teräväpiirtolaitteet Kameran valikot 148 D Toistovalikko: kuvien hallinta Toistokansio Toiston näyttöasetukset Kuvan tarkastelu Käännä pysty C Kuvausvalikko: kuvausasetukset Palauta kuv.valikon oletusaset Tallennuskansio Autom. vääristymien korjaus Väriavaruus Kohinan väh. kun pitkä valotus Kohinan väh. kun suuri ISO ISO-herkkyysasetukset A Mukautetut asetukset: kameran asetusten hienosäätö Palauta mukaut. asetukset a: Automaattitarkennus a1: AF-C-tilan ensisij. valinta a2: Tarkennuspisteiden määrä a3: Yhdysrak. tarkennusapuvalo a4: Etäisyysmittari b: Valotus b1: Valotussäädön porrastus c: Ajastimet/valotuslukitus c1: Valotuslukitus laukaisimella c2: Virrankatkaisun ajastimet c3: Itselaukaisin c4: Kauko-ohj. odotusaika (ML-L3) vii

10 viii d: Kuvaus/näyttö d1: Äänimerkki d2: Etsimen ruudukon näyttö d3: ISO-näyttö d4: Tiedostojen numerointi d5: Valotuksen viivetila d6: Merkitse päivämäärä e: Haarukointi/salama e1: Yhdysrak. salaman tila e2: Autom. haarukoinnin asetus f: Painikkeet f1: Fn-painikkeen tehtävä f2: AE-L/AF-L-painikkeen teht f3: Käänteinen kiekon kääntö f4: Laukaisu muistikortitta f5: Käänteiset ilmaisimet B Asetusvalikko: kameran asetukset Alusta muistikortti Näytön kirkkaus Tietojen näyttömuoto Automaattinen tietonäyttö Pölynpoiston viitekuva Videotila Välkynnänvähennys Aikavyöhyke ja päivämäärä Kieli (Language) Kuvaselitys Automaattinen kuvan kääntö Lisälaiteliitäntä Eye-Fi-lataus Langaton mobiiliyhteyssovitin Laiteohjelmaversio N Muokkausvalikko: muokattujen kopioiden luominen Muokattujen kopioiden luominen D-Lighting Punasilmäisyyden korjaus Rajaa Yksivärinen Suodintehosteet Väritasapaino Kuvan sulautus NEF (RAW) -käsittely Muuta kokoa Pikamuokkaus Suorista Vääristymän korjaus Kalansilmä

11 Väritysääriviivat Väriluonnos Perspektiivin korjaus Miniatyyritehoste Valikoiva väri Vertailu vierekkäin m Viimeisimmät Asetukset/O Oma Valikko Oma Valikko Tekniset lisätiedot 199 Yhteensopivat objektiivit Yhteensopivat mikroprosessoriohjatut objektiivit Yhteensopivat ei-mikroprosessoriohjatut objektiivit Lisävarusteena saatavat salamalaitteet Nikonin luova valaistusjärjestelmä (CLS) Muut lisävarusteet Hyväksytyt muistikortit Virtaliitännän ja verkkolaitteen liittäminen Kameran hoito Säilytys Puhdistaminen Alipäästösuodin Kameran ja akun hoito: varoitukset Kameran hoito Akun hoito Käytettävissä olevat asetukset Valotusohjelma (tila P) Vianmääritys Akku/Näyttö Kuvaus (kaikki tilat) Kuvaus (P, S, A, M) Toisto Muut Virheilmoitukset Tekniset tiedot AF-S DX NIKKOR mm f/ G VR II Muistikortin kapasiteetti Akun kesto Hakemisto ix

12 Turvallisuudesta Lue seuraavat turvallisuusvaroitukset kokonaan ennen tuotteen käyttöä. Näin voit estää tämän Nikon-tuotteen vaurioitumisen sekä itsesi tai muiden loukkaantumisen. Säilytä turvaohjeet sellaisessa paikassa, että ne ovat tuotteen kaikkien käyttäjien saatavilla. Varoitusten huomiotta jättämisen mahdolliset seuraukset on merkitty seuraavalla symbolilla: A Varoitukset on merkitty tällä symbolilla. Vältä henkilövahingot lukemalla kaikki varoitukset ennen tämän Nikon-tuotteen käyttöä. VAROITUKSET A Pidä aurinko kuva-alan ulkopuolella Pidä aurinko kaukana kuva-alasta, kun kuvaat vastavalossa olevia kohteita. Kameraan tarkentuva auringonvalo voi aiheuttaa tulipalon, jos aurinko on kuvaalassa tai sen lähellä. A Älä katso aurinkoa etsimen läpi Auringon tai muun voimakkaan valolähteen katseleminen etsimen läpi saattaa heikentää näköä pysyvästi. A Etsimen diopterin säätimen käyttö Varo ettet vahingossa osu sormellasi silmään, kun käytät etsimen diopterin säädintä niin, että silmäsi on etsimellä. A Katkaise virta heti toimintahäiriön sattuessa Jos huomaat laitteesta tai verkkolaitteesta (lisävaruste) tulevan savua tai epätavallista hajua, irrota virtajohto ja paristo heti. Varo palovammoja. Käytön jatkaminen voi aiheuttaa henkilövahinkoja. Kun olet irrottanut pariston, vie laite tarkistettavaksi Nikonin valtuuttamaan huoltoon. A Älä käytä kameraa herkästi syttyvien kaasujen lähettyvillä Älä käytä elektronisia laitteita herkästi syttyvien kaasujen lähettyvillä, koska seurauksena voi olla räjähdys tai tulipalo. A Pidä tuotteet poissa lasten ulottuvilta Tämän ohjeen noudattamatta jättäminen voi aiheuttaa henkilövahingon. Huomaa myös, että pieniin osiin liittyy tukehtumisvaara. Jos lapsi nielee jonkin tämän laitteen osan, ota välittömästi yhteyttä lääkäriin. A Älä pura kameraa Tuotteen sisällä olevien osien koskettaminen voi aiheuttaa henkilövahingon. Jos tuote toimii virheellisesti, sen saa korjata vain asiantunteva huoltoedustaja. Jos tuotteen kotelo hajoaa putoamisen tai muun onnettomuuden seurauksena, irrota virtajohto ja akku tai paristo heti ja vie tuote sitten valtuutettuun Nikon-huoltoon tarkistettavaksi. A Älä aseta hihnaa pienen lapsen tai vauvan kaulaan Kameran hihnan paneminen pienen lapsen tai vauvan kaulaan voi johtaa kuristumiseen. A Älä kosketa kameraa, akkua tai laturia pitkäaikaisesti laitteiden ollessa päällä tai käytössä Laitteen osat kuumenevat. Jos laite on pitkään suorassa kosketuksessa ihoon, seurauksena voi olla lieviä palovammoja. A Älä kohdista salamaa moottoriajoneuvon kuljettajaan Tämän ohjeen noudattamatta jättäminen voi aiheuttaa onnettomuuden. x

13 A Noudata varovaisuutta salaman käytössä Kameran ja salaman käyttäminen lähellä ihoa tai muita kohteita voi aiheuttaa palovammoja. Salaman käyttö kuvattavan kohteen silmien lähellä voi heikentää näköä tilapäisesti. Vauvoja kuvattaessa on oltava erityisen varovainen. Salaman pitäisi olla vähintään metrin päässä kohteesta. A Vältä kosketusta nestekiteisiin Jos näyttö menee rikki, varo rikkoutunutta lasia ja pidä huoli, ettei nestekiteitä pääse iholle, silmiin tai suuhun. A Noudata akkujen ja paristojen käytössä riittäviä varotoimia Akut tai paristot voivat vuotaa tai räjähtää, jos niitä käsitellään väärin. Noudata seuraavia varotoimia, kun käsittelet tämän tuotteen akkuja ja paristoja: Käytä vain tähän laitteeseen hyväksyttyjä akkuja tai paristoja. Älä aseta akkuja tai paristoja oikosulkuun tai yritä purkaa niitä. Varmista, että kamerasta on katkaistu virta, ennen kuin vaihdat akun tai pariston. Jos käytät verkkolaitetta, varmista että se on irrotettu pistorasiasta. Älä aseta akkuja tai paristoja väärin päin tai ylösalaisin. Suojaa akut ja paristot avotulelta ja voimakkaalta kuumuudelta. Älä upota akkuja tai paristoja veteen tai altista niitä vedelle. Aseta liitinsuojus paikalleen akun kuljettamisen ajaksi. Älä kuljeta tai säilytä akkua tai paristoa metalliesineiden, esimerkiksi kaulaketjujen tai hiusneulojen, kanssa. Akut tai paristot voivat vuotaa täysin purkautuneina. Poista tyhjä akku tai paristo tuotteesta välttääksesi tuotteen vaurioitumisen. Kun akkua tai paristoa ei käytetä, kiinnitä liitinsuojus paikalleen ja säilytä akkua tai paristoa viileässä, kuivassa paikassa. Akku tai paristo voi olla kuuma heti käytön jälkeen tai silloin, kun tuotetta on käytetty pitkään akku- tai paristovirralla. Ennen kuin poistat akun tai pariston, katkaise kamerasta virta ja anna akun tai pariston jäähtyä. Lopeta akun tai pariston käyttö heti, jos huomaat sen jotenkin muuttuneen, esimerkiksi värjäytyneen tai vääntyneen. A Noudata laturin käytössä oikeita varotoimia Pidä laite kuivana. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon tai sähköiskun. Älä aseta laturin liittimiä oikosulkuun. Jos tätä varotoimea ei noudateta, laturi voi ylikuumentua ja vahingoittua. Pistokkeen metalliosissa tai niiden lähellä oleva pöly on poistettava kuivalla liinalla. Pölyisen laitteen käyttäminen voi aiheuttaa tulipalon. Älä mene laturin lähelle ukkosen aikana. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa sähköiskun. Älä kosketa pistoketta tai laturia, jos kätesi ovat märät. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa sähköiskun. Älä käytä matkamuuntajien tai -sovittimien kanssa, jotka on suunniteltu muuntamaan jännitteestä toiseen, tai DC-AC -muuntajien kanssa. Tämän varoituksen noudattamatta jättäminen voi vahingoittaa tuotetta tai aiheuttaa siinä ylikuumenemista tai tulipalon. A Käytä asianmukaisia kaapeleita Kun teet laitekytkentöjä, käytä vain Nikonin käyttötarkoitukseen toimittamia tai myymiä kaapeleita, jotta tuote on edelleen tuotesäännösten mukainen. A CD-ROM-levyt Ohjelmiston ja käyttöohjeet sisältäviä CD-ROM-levyjä ei saa toistaa CD-soittimessa. CD-ROM-levyjen toistaminen CD-soittimessa voi aiheuttaa kuulovaurion tai vahingoittaa laitetta. xi

14 Huomautuksia Tämän käyttöohjeen mitään osaa ei saa jäljentää, tallentaa tietojen noutojärjestelmään, siirtää tai kääntää vieraalle kielelle ilman Nikonin etukäteen myöntämää kirjallista lupaa. Nikon varaa oikeuden muuttaa näissä käyttöohjeissa olevia teknisiä tietoja tai laitteistojen ja ohjelmistojen ominaisuuksia milloin tahansa ilman ennakkoilmoitusta. Nikon ei ole vastuussa vahingoista, joita tämän laitteen käyttö voi aiheuttaa. Näiden käyttöohjeiden tiedot on pyritty saamaan mahdollisimman kattaviksi ja oikeiksi. Jos kuitenkin huomaat ohjeissa puutteita tai virheitä, pyydämme ilmoittamaan niistä paikalliselle Nikonin edustajalle (osoite toimitetaan erikseen). xii

15 Huomautuksia eurooppalaisille asiakkaille VAROITUS AKUN KORVAAMINEN VÄÄRÄNLAISELLA AKKUTYYPILLÄ SAATTAA JOHTAA RÄJÄHDYKSEEN. HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI. Tämä merkintä osoittaa, että sähköja elektroniikkalaitteet on kerättävä erillään muusta jätteestä. Seuraavat ilmoitukset koskevat vain Euroopan maissa olevia käyttäjiä: Tämä tuote on tarkoitettu kerättäväksi erikseen asianmukaisessa keräyspisteessä. Älä hävitä sitä kotitalousjätteen mukana. Erilliskeräys ja kierrätys auttavat säästämään luonnonvaroja ja estämään haittoja, joita voi aiheutua ihmisten terveydelle ja ympäristölle, jos laitteita ei hävitetä asianmukaisesti. Lisätietoja saat myyjältä tai jätehuollosta vastaavilta paikallisilta viranomaisilta. Tämä symboli akussa osoittaa, että akku tulee kerätä talteen erikseen. Seuraavat ilmoitukset koskevat vain Euroopan maissa olevia käyttäjiä: Kaikki akut, olipa niissä tämä symboli tai ei, on vietävä erikseen niille tarkoitettuun keräyspisteeseen. Älä hävitä niitä tavallisen kotitalousjätteen mukana. Lisätietoja saat myyjältä tai jätehuollosta vastaavilta paikallisilta viranomaisilta. xiii

16 Kopiointikieltoa koskeva huomautus Huomaa, että pelkkä skannerilla, digitaalikameralla tai muulla laitteella digitaalisesti kopioidun materiaalin hallussapito saattaa olla lain mukaan rangaistavaa. Kohteet, joita lain mukaan ei saa kopioida Älä kopioi seteleitä, kolikoita, arvopapereita, valtion obligaatioita tai paikallishallinnon yleisöobligaatioita siinäkään tapauksessa, että kyseiset kopiot on merkitty mallikappaleiksi. Ulkomailla liikkeellä laskettujen seteleiden, kolikoiden tai arvopaperien kopioiminen on kiellettyä. Käyttämättömien, valtion liikkeelle laskemien postimerkkien tai postikorttien kopioiminen on kielletty ilman valtion myöntämää ennakkolupaa. Valtion julkaisemien leimamerkkien ja lain edellyttämien varmistettujen asiakirjojen kopioiminen on kielletty. Tiettyä kopiointia tai jäljentämistä koskevat varoitukset Lainsäädännöllä on voitu rajoittaa myös yksityisten yritysten tiettyjen dokumenttien kopiointia ja jäljentämistä, ellei yritys käytä kopioita omassa liiketoiminnallisessa käytössään. Älä myöskään kopioi valtioiden passeja, julkisten ja yksityisten yhteisöjen myöntämiä lisenssejä, henkilötodistuksia, lippuja, ruokailukuponkeja tai muita vastaavia dokumentteja. Noudata tekijänoikeuksia Tekijänoikeuksin suojatun aineiston, kuten kirjojen, musiikin, maalausten, puukaiverrusten, karttojen, piirustusten, elokuvien ja valokuvien, kopiointia ja jäljentämistä säädellään kansallisilla ja kansainvälisillä tekijänoikeuslaeilla. Älä käytä tätä tuotetta laittomien kopioiden tekemiseen tai tekijänoikeuslakien rikkomiseen. Tallennusvälineiden hävittäminen tai luovuttaminen toiselle henkilölle Kuvien poistaminen tai muistikorttien tai muiden tallennusvälineiden alustaminen ei poista kuvatietoja täysin. Joissakin tapauksissa poistetut tiedostot voidaan palauttaa pois heitetyistä tallennusvälineistä kaupallisten ohjelmistojen avulla. Tällöin on olemassa henkilökohtaisen kuvamateriaalin väärinkäytön mahdollisuus. Henkilökohtaisten tietojen suojaaminen on käyttäjän vastuulla. Poista tallennusvälineestä tiedot pysyvästi käyttämällä jotain kaupallista poisto-ohjelmaa tai alusta tallennusväline ja täytä se kuvatiedostoilla, joissa ei ole henkilökohtaisia tietoja (esimerkiksi kuvilla, joissa on vain taivasta) ennen tallennusvälineen hävittämistä tai sen luovuttamista toiselle henkilölle. Vaihda myös kuvat, jotka on valittu esiasetukseen käsin (0 79). Varo vahingoittamasta itseäsi tai muita, jos hävität tallennusvälineen hajottamalla. AVC Patent Portfolio License TÄMÄ TUOTE ON LISENSOITU AVC PATENT PORTFOLIO LICENSE ALAISENA KULUTTAJAN HENKILÖKOHTAISEEN JA EI- KAUPALLISEEN KÄYTTÖÖN. TUOTETTA VOI KÄYTTÄÄ (i) AVC-STANDARDIN MUKAISEN VIDEOKUVAN ( AVC-VIDEO ) KOODAUKSEEN JA/TAI (ii) AVC-VIDEON KOODAUKSEN PURKUUN, JOS VIDEON ON KOODANNUT KULUTTAJA HENKILÖKOHTAISEEN JA EI-KAUPALLISEEN KÄYTTÖÖN JA/TAI SE ON HANKITTU VIDEOIDEN TOIMITTAJALTA, JOLLA ON LUPA AVC-VIDEOIDEN LEVITTÄMISEEN. MUITA KÄYTTÖTARKOITUKSIA VARTEN EI MYÖNNETÄ SUORAA TAI EPÄSUORAA LUPAA. LISÄTIETOJA SAA MPEG LA, L.L.C:LTÄ. KATSO. xiv

17 Käytä vain Nikon-merkkisiä elektronisia lisälaitteita Nikon-kamerat on suunniteltu vaativien standardien mukaan, ja ne sisältävät monimutkaista elektroniikkaa. Vain Nikonin hyväksymät Nikon-merkkiset elektroniset lisälaitteet ja -tarvikkeet (esimerkiksi laturit, akut, verkkolaitteet ja salamalaitteet) on suunniteltu ja testattu niin, että ne sopivat varmasti yhteen kameran elektroniikkapiirin kanssa. Muiden kuin Nikon-merkkisten sähkökäyttöisten lisävarusteiden käyttö voi vaurioittaa kameraa ja mitätöidä Nikonin takuun. Muiden valmistajien litiumioniakut, joissa ei ole oikealla näkyvää Nikonin hologrammia, voivat haitata kameran normaalia toimintaa ja aiheuttaa akkujen ylikuumentumista, syttymistä, halkeamista tai vuotamista. Lisätietoja Nikon-merkkisistä lisävarusteista saat paikalliselta valtuutetulta Nikon-jälleenmyyjältä. D Käytä vain Nikon-merkkisiä lisälaitteita OVain Nikonin hyväksymien Nikon-merkkisten lisävarusteiden on varmistettu toimivan Nikondigitaalikameran toiminta- ja turvallisuusvaatimusten mukaisesti. MUIDEN KUIN NIKON-MERKKISTEN LISÄVARUSTEIDEN KÄYTTÖ VOI VAURIOITTAA KAMERAA JA MITÄTÖIDÄ NIKONIN TAKUUN. D Kameran ja lisävarusteiden huolto Kamera on tarkkuuslaite, joka vaatii säännöllistä huoltoa. Suosittelemme tarkastuttamaan kameran alkuperäisellä jälleenmyyjällä tai valtuutetulla Nikon-huoltoedustajalla yhden tai kahden vuoden välein ja huollattamaan sen kolmen tai viiden vuoden välein (nämä palvelut ovat maksullisia). Säännöllinen tarkastus ja huolto ovat erityisen suositeltavia, jos käytät kameraa ammatillisiin tarkoituksiin. Suosittelemme, että otat mukaan kaikki säännöllisesti käyttämäsi lisävarusteet, kuten objektiivit ja salamalaitteet, kun viet kameran tarkastukseen tai huoltoon. A Ennen tärkeiden kuvien ottamista Ennen kuin kuvaat tärkeissä tilaisuuksissa (kuten häissä tai kun aiot ottaa kameran mukaan matkalle), ota testikuva varmistuaksesi siitä, että kamera toimii normaalisti. Nikon ei vastaa tuotteen vioista mahdollisesti johtuvista vahingoista tai menetetyistä tuloista. A Oppia ikä kaikki Osana Nikonin Oppia ikä kaikki -tuotetuki- ja koulutuskampanjaa on seuraavissa Web-sivustoissa saatavilla ajankohtaista, päivitettyä tietoa: Käyttäjät Yhdysvalloissa: Käyttäjät Euroopassa ja Afrikassa: Käyttäjät Aasiassa, Oseaniassa ja Lähi-idässä: Tarkista viimeisimmät tuotetiedot, vinkit, vastaukset usein esitettyihin kysymyksiin ja yleiset digitaalista kuvantamista ja valokuvausta koskevat ohjeet annetuista osoitteista. Voit saada lisätietoa myös oman alueesi Nikon-edustajalta. Katso yhteystiedot seuraavasta URL-osoitteesta: xv

18 Johdanto Kameraan tutustuminen Tutustu aluksi kameran painikkeisiin ja näyttöihin. Tähän lukuun kannattaa lisätä kirjanmerkki, jotta siihen on helppo palata käyttöopasta lukiessa. Kameran runko Tilanvalitsin Reaaliaikanäkymän kytkin Reaaliaikanäkymä...93 Elokuva R (tieto)-painike... 7, 98 4 I/E/#-painike Kuvanottotapa...29 Itselaukaisin...31 Kauko-ohjain Kameran hihnan kiinnikkeet E/N-painike Valotuksen korjaus...66 Aukon säätäminen...59 Salaman korjaus Laukaisin...22, 23 8 Virtakytkin Elokuvan tallennuspainike ML-L3-kauko-ohjaimen infrapunavastaanotin (etupuoli) Tarkennusapuvalo Itselaukaisimen merkkivalo Punasilmäisyyden vähennysvalo Rungon suojus 13 CPU-liitännät 14 Yhdysrakenteinen salama Kaiutin...2, Polttotason merkki (E) M/ Y -painike Salamatila...46, 47 Salaman korjaus Liitännän suojus 19 Fn-painike Fn-painikkeen käyttäminen... 10, Kiinnitysmerkki Objektiivin vapautuspainike Peili Objektiivin kiinnike... 15, Varusteluistin suojus Varusteluisti (lisävarusteena saataville salamalaitteille) Stereomikrofoni... 2, Ulkoisen mikrofonin liitäntä USB- ja AV-liitäntä Liittäminen tietokoneeseen Liittäminen tulostimeen Liittäminen televisioon HDMI-miniliitäntä Lisälaiteliitäntä

19 Etsimen okulaari...4, 32 2 Kuminen silmäsuppilo G-painike Valikot... 11, 148 Oletusasetusten palauttaminen ML-L3-kauko-ohjaimen infrapunavastaanotin (takapuoli) Näyttö Asetusten näyttäminen...6 Reaaliaikanäkymä Täyskuvatoisto Jalustakierre 7 Diopterin säädin P (tietojen muokkaus) -painike...6 Oletusasetusten palauttaminen A/L-painike A (L) -painikkeen käyttäminen... 39, 166 Kuvien suojaaminen poistolta Komentokiekko K-painike Toisto J (OK)-painike Muistikorttipaikan kansi... 14, Monivalitsin Muistikortin merkkivalo... 22, O-painike Kuvien poistaminen toiston aikana X-painike Toiston lähentäminen Virtaliitännän kansi lisävarusteena saatavalle virtaliitännälle Akku-/paristotilan kannen salpa... 14, Akkutilan kansi... 14, W/Q-painike Pienoiskuvat Toiston loitontaminen Ohje Akkusalpa... 14, 18 D Mikrofoni ja kaiutin Älä aseta mikrofonia tai kaiutinta magneettisten laitteiden lähelle. Tämän varotoimen noudattamatta jättäminen saattaa vaikuttaa magneettisilla laitteilla tallennettuihin tietoihin. A Virtakytkin Kytke kamera päälle kääntämällä virtakytkintä kuvan osoittamalla tavalla. Sammuta kamera kääntämällä virtakytkintä kuvan osoittamalla tavalla. 2

20 Tilanvalitsin Kamerassa on käytettävissä seuraavat kuvaustilat: P-, S-, A- ja M-tilat Valitse nämä tilat hallitaksesi kaikkia kameran asetuksia. P Ohjelmoitu automatiikka (0 56) S Suljinajan esivalinta-automatiikka (0 57) A Aukon esivalinta-automatiikka (0 58) M Käsisäätö (0 59) Erikoistehostetilat Käytä erikoistehosteita kuvauksen aikana. % Pimeänäkö (0 112) g Väriluonnos (0 112, 114) ( Miniatyyritehoste (0 112, 115) 3 Valikoiva väri (0 113, 116) 1 Siluetti (0 113) 2 Yläsävy (0 113) 3 Alasävy (0 113) Automaattiset tilat Valitse nämä tilat helppoon tähtää ja kuvaa -valokuvaukseen. i Automaattinen (0 21) j Automaattinen (ei salamaa) (0 21) Kuvausohjelmat Kamera säätää asetukset automaattisesti tilanvalitsimella valittuun kuvausohjelmaan sopiviksi. Valitse kuvausohjelma kuvattavan tilanteen mukaan. k Muotokuva (0 24) l Maisema (0 24) p Lapsi (0 25) m Urheilu (0 25) n Lähikuva (0 25) h Muut kuvausohjelmat (0 26) A Automaattinen kuvausohjelman valitsin (reaaliaikanäkymä) Reaaliaikanäkymän valitseminen i- tai j-tilassa mahdollistaa automaattisen kuvausohjelman valinnan ( automaattinen kuvausohjelman valitsin ; 0 98), kun automaattitarkennus on käytössä. 3

21 Etsin Rajausruudukko (näkyy, kun Päällä on valittu Mukautettuun asetukseen d2) Tarkennuspisteet Tarkennusalueen merkit...17, 21 4 Akun vähäisen varauksen varoitus Yksivärisyyden ilmaisin (näkyy, kun Picture Control Yksivärinen tai asetukseen Yksivärinen perustuva Picture Control on valittu) Ei muistikorttia -ilmaisin Tarkennuksen ilmaisin...22, 40 8 Valotuksen lukituksen ilmaisin Suljinaika...57, Aukko (aukkoarvo)... 58, Akun vähäisen varauksen varoitus Haarukoinnin ilmaisin Jäljellä olevien kuvien määrä Ennen puskurimuistin täyttymistä jäljellä oleva kuvamäärä Valkotasapainon tallennuksen ilmaisin Valotuksen korjausarvo Salaman korjausarvo ISO-herkkyys Kuvaustilan ilmaisin K (näkyy, kun muistia riittää yli kuvaan) Salaman valmiusilmaisin Joustavan ohjelman ilmaisin Valotusilmaisin...59 Valotuksen korjauksen näyttö...66 Elektroninen etäisyysmittari Salaman korjauksen ilmaisin Valotuksen korjauksen ilmaisin Automaattisen ISO-herkkyyden ilmaisin Varoitusilmaisin Huomaa: Kuvassa olevan näytön kaikki ilmaisimet palavat havainnollisuuden vuoksi. D Etsin Etsimen näytön reagointinopeus ja kirkkaus saattavat vaihdella lämpötilan mukaan. 4

22 Näyttö Näyttöä voi kallistaa ja kiertää alla olevan kuvan mukaisesti Normaali käyttö Taita näyttö kameraa vasten etupuoli ulospäin. Tätä asentoa suositellaan normaaliin valokuvaukseen. Matalalta otettavat kuvat Rajaa kuvat reaaliaikanäkymässä kameran ollessa lähellä maata. Korkealta otettavat kuvat Rajaa kuvat reaaliaikanäkymässä pitäessäsi kameraa pään yläpuolella. Omakuvat Käytä omakuviin reaaliaikanäkymässä. Näytössä näkyy peilikuva lopullisesta kuvasta. D Näytön käyttäminen Kierrä näyttöä varovasti kuvan mukaisissa rajoissa. Älä käytä voimaa. Näiden varotoimien noudattamatta jättäminen voi vahingoittaa näytön ja kameran rungon välistä liitäntää. Kun kamera ei ole käytössä, suojaa näyttö taittamalla se takaisin kameran runkoa vasten etupuoli alaspäin. A Katso myös Katso tietoa valokuvien rajaamisesta näytöllä kohdasta Valokuvien rajaaminen näytöllä (0 93). 5

23 Tietonäyttö Kameran asetuksia voi tarkastella ja säätää tietonäytöllä. Paina P-painiketta kerran näyttääksesi asetukset ja paina uudelleen muuttaaksesi asetuksia. Korosta kohteita monivalitsimella ja paina J näyttääksesi korostettuun kohtaan liittyvät vaihtoehdot. P-painike Kuvaustila i automaattinen/ j automaattinen (ei salamaa) Kuvausohjelmat P-, S-, A- ja M-tilat Erikoistehostetila Aukko (aukkoarvo)...58, 59 Aukon näyttö...58, 59 3 Suljinaika...57, 59 Suljinajan näyttö...57, 59 4 Haarukoinnin ilmaisin Automaattisen tarkennusalueen valinnan ilmaisin D-seurannan ilmaisin Tarkennuspiste Eye-Fi-yhteyden ilmaisin GPS-yhteyden ilmaisin Valotuksen viivetila Päällekkäisvalotuksen ilmaisin Päivämäärän merkitsemisen ilmaisin Salaman ohjauksen ilmaisin Salaman korjauksen ilmaisin lisävarusteena saataville salamalaitteille Kuvanottotapa Äänimerkki-ilmaisin Akun/pariston ilmaisin ISO-herkkyys ISO-herkkyyden näyttö... 49, 154 Automaattisen ISO-herkkyyden ilmaisin ADL-haarukoinnin määrä Jäljellä olevien kuvien määrä Valkotasapainon tallennuksen ilmaisin Kuvaustilan ilmaisin K (näkyy, kun muistia riittää yli kuvaan) Valotusilmaisin...59 Valotuksen korjauksen ilmaisin...66 Haarukoinnin edistymisen ilmaisin Ohjekuvake Kuvanlaatu Kuvakoko Haarukoinnin porrastus HDR (laaja dynaaminen alue) Aktiivinen D-Lighting Valkotasapaino ISO-herkkyys Valotuksen korjaus Salaman korjaus Salamatila Mittaus Tarkennusaluetila... 36, Tarkennustila... 33, Picture Control...86 Huomaa: Kuvassa olevan näytön kaikki ilmaisimet palavat havainnollisuuden vuoksi. 6

24 A Kuvaustietojen piilottaminen Sammuta näyttö painamalla R-painiketta. Huomaa, että näyttö sammuu automaattisesti, kun laukaisinta pidetään painettuna tai jos mitään toimintoja ei tehdä noin 8 sekuntiin (katso tietoa näytön virrankatkaisun ajastamisesta kohdasta Virrankatkaisun ajastimet sivulta 160). Tietonäytön voi palauttaa painamalla uudelleen R-painiketta. R-painike Tietonäyttö Näyttö pois päältä A Katso myös Katso tietoa tietonäytön ulkoasun valitsemisesta kohdasta Tietojen näyttömuoto (0 169). Katso kohdasta Automaattinen tietonäyttö (0 171), miten valitaan, näytetäänkö tiedot laukaisinta painettaessa. Katso tietoa reaaliaikanäkymässä näytettävistä ilmaisimista sivulta 97. Katso tietoa käytettävissä olevista asetuksista sivulta

25 Komentokiekko Komentokiekkoa voi käyttää muiden säätimien kanssa useiden eri asetusten säätämiseen, kun kuvaustiedot näkyvät näytöllä. M (Y) -painike E (N) -painike Fn-painike Komentokiekko Tilanvalitsin Valitse kuvausohjelma (h-tila; 0 26). Valitse erikoistehoste (q-tila; 0 111). h-tila Komentokiekko Valitse aukon ja suljinajan yhdistelmä (tila P; 0 56). q-tila Komentokiekko Valitse suljinaika (tila S tai M; 0 57, 59). Tila P Komentokiekko Tila S tai M Komentokiekko 8

26 Valitse aukko (tila A; 0 58). Tila A Komentokiekko Valitse aukko (tila M; 0 59). + Tila M E (N) -painike Komentokiekko Aseta valotuksen korjaus (tila P, S, A tai %; 0 66). + Valitse salamatila (0 47). Tila P, S, A tai % E (N) -painike Komentokiekko + M (Y) -painike Säädä salaman korjaus (tila P, S, A tai M; 0 68). Komentokiekko + + P, S, A tai M M (Y) -painike E (N) -painike Komentokiekko 9

27 Fn-painikkeen tehtävän voi valita käyttämällä Mukautettua asetusta f1 (Fn-painikkeen tehtävä; 0 165), jolloin seuraavia asetuksia voi säätää kiertämällä komentokiekkoa pitäen samalla Fn-painiketta painettuna: Kuvanlaatu/kuvakoko (0 42) ISO-herkkyys (0 49) Fn-painike + Komentokiekko Valkotasapaino (0 76) Aktiivinen D-Lighting (0 69) HDR (0 71) Automaattinen haarukointi (0 83) Tarkennusaluetila (0 36, 96) 10

28 Kameran valikot: yleiskatsaus Useimpia kuvaus-, toisto- ja asetusvaihtoehtoja voi säätää kameran valikoiden kautta. Näytä valikot painamalla G-painiketta. G-painike Välilehdet Käytettävissä ovat seuraavat valikot: D: Toisto (0 148) N: Muokkaus (0 178) C: Kuvaus (0 150) m/o: Viimeisimmät Asetukset tai Oma A: Mukautetut asetukset (0 155) Valikko (oletusarvoisesti Viimeisimmät Asetukset; 0 195) B: Asetukset (0 167) Liukukytkin näyttää sijainnin nykyisessä valikossa. Nykyiset asetukset osoitetaan kuvakkeilla. Valikon vaihtoehdot Nykyisen valikon vaihtoehdot. d Jos näytön vasempaan alakulmaan ilmestyy d-kuvake, valittuna olevan vaihtoehdon tai valikon kuvauksen voi näyttää painamalla W (Q) -painiketta. Paina 1 tai 3 vierittääksesi näyttöä. Paina uudelleen W (Q) palataksesi valikoihin. W (Q) -painike 11

29 Kameran valikoiden käyttäminen Monivalitsinta ja J-painiketta käytetään kameran valikoissa liikkumiseen. Siirrä kohdistinta ylös J-painike: valitse korostettu kohta Peruuta ja palaa edelliseen valikkoon Valitse korostettu kohta tai näytä alivalikko Siirrä kohdistinta alas Liiku valikoissa alla olevien ohjeiden mukaan. 1 Näytä valikot. Näytä valikot painamalla G-painiketta. G-painike 2 Korosta nykyisen valikon kuvake. Korosta nykyisen valikon kuvake painamalla 4. 3 Valitse valikko. Valitse haluamasi valikko painamalla 1 tai 3. 12

30 4 Siirrä kohdistin valittuun valikkoon. Siirrä kohdistin valittuun valikkoon painamalla 2. 5 Korosta valikon kohta. Korosta valikon kohta painamalla 1 tai 3. 6 Näytä vaihtoehdot. Näytä valitun valikon kohdan vaihtoehdot painamalla 2. 7 Korosta vaihtoehto. Korosta vaihtoehto painamalla 1 tai 3. 8 Valitse korostettu kohta. Valitse korostettu kohta painamalla J. Poistu tekemättä valintaa painamalla G-painiketta. Huomaa seuraavat: Harmaana näkyvät valikon kohdat eivät ole käytettävissä. Vaikka painikkeen 2 painamisella on yleensä sama vaikutus kuin painikkeen J painamisella, joissain tapauksissa valinnan voi tehdä vain painamalla J. Sulje valikot ja palaa kuvaustilaan painamalla laukaisin puoleenväliin (0 23). 13

31 Alkuvaiheet Sammuta kamera aina ennen kuin asetat tai poistat akun tai muistikortin. 1 Kiinnitä hihna. Kiinnitä hihna tiukasti kameran rungossa olevaan kahteen kiinnikkeeseen alla olevan kuvan mukaisesti. 2 Lataa akku. Jos pistokesovitin sisältyy toimitukseen, nosta seinäpistoke ja liitä pistokesovitin alla vasemmalla olevan kuvan mukaisesti varmistaen, että pistoke työntyy kokonaan sisään. Aseta akku ja kytke laturi pistokkeeseen. Tyhjän akun latautuminen täyteen kestää noin 1 tunnin ja 30 minuuttia. Akku latautuu Lataus valmis 3 Aseta akku ja muistikortti. Aseta akku kuvan osoittamassa suunnassa pitäen oranssia akkusalpaa painettuna sivuun akun avulla. Salpa lukitsee akun paikalleen, kun akku on työnnetty kokonaan sisään. Akkusalpa Työnnä muistikorttia sisään, kunnes se napsahtaa paikalleen. 8 GB 14

32 4 Kiinnitä objektiivi. Kun objektiivi tai rungon suojus irrotetaan, on varottava, ettei kameraan pääse pölyä. Kiinnitysmerkki (objektiivi; merkitty valkoisella pisteellä) Kiinnitysmerkki (kamera) Kiinnitysmerkki (objektiivi) Pidä merkit (valkoiset pisteet) kohdistettuna, aseta objektiivi kameraan ja kierrä, kunnes objektiivi loksahtaa paikalleen. Automaattitarkennus on käytettävissä AF-S-objektiiveilla. Käyttäessäsi automaattitarkennusta objektiiveilla, joissa on A-M-tilakytkin, liu uta kytkin asentoon A (jos objektiivissa on M/A-M-kytkin, valitse M/A ottaaksesi käyttöön automaattitarkennuksen, jossa on käsisäätömahdollisuus). Katso sivulta 199 tietoa muista objektiiveista, joita voi käyttää D5200:n kanssa. Jos objektiivissa on tärinänvaimennuksen (VR) kytkin, valitse ON (PÄÄLLÄ) vähentääksesi tärinän vaikutuksia (0 238). 5 Avaa näyttö. Avaa näyttö kuvan mukaisesti. Älä käytä voimaa. 15

33 6 Kytke kamera päälle. Kielen valintaikkuna tulee näkyviin. 7 Valitse kieli ja aseta kameran kello. Käytä monivalitsinta ja J-painiketta valitaksesi kielen ja asettaaksesi kameran kellon. Siirrä kohdistinta ylös J-painike: valitse korostettu kohta Valitse korostettu kohta tai näytä alivalikko Siirrä kohdistinta alas q w e Valitse kieli Valitse aikavyöhyke Valitse päiväysmuoto r t Huomaa: Kieltä ja päivämäärää/ aikaa voi vaihtaa milloin tahansa asetusvalikon kohdissa Kieli (Language) ja Aikavyöhyke ja päivämäärä (0 173). Valitse kesäajan asetus Aseta aika ja päivämäärä (huomaa, että kamera käyttää 24-tuntista kelloa) A Objektiivit, joissa on sisäänvedettävän objektiivin putkessa oleva painike Ennen kuin käytät kameraa, vapauta ja pidennä zoomausrengas. Pidä sisäänvedettävän objektiivin putkessa olevaa painiketta painettuna (q) ja kierrä zoomausrengasta kuvan mukaisesti (w). Kuvia ei voi ottaa, kun objektiivi on sisäänvedetty; jos virheilmoitus tulee näkyviin, kun kamera on käynnistetty objektiivin ollessa sisäänvedetty, kierrä zoomausrengasta, kunnes ilmoitus ei enää näy. Sisäänvedettävän objektiivin putkessa oleva painike 16

34 8 Tarkenna etsin. Kun olet irrottanut objektiivin suojuksen, kierrä diopterin säädintä, kunnes tarkennusalueen merkit ovat tarkentuneet. Kun käytät säädintä silmäsi ollessa etsimellä, varo osumasta sormella tai kynsillä vahingossa silmääsi. Tarkennusalueen merkit A Etsimen tarkennuksen säätäminen Jos et pysty tarkentamaan etsintä yllä kuvatulla tavalla, valitse kertatarkennus (AF-S; 0 33), pistetarkennus (c; 0 36) ja keskitarkennuspiste, rajaa korkeakontrastinen kohde keskitarkennuspisteeseen ja paina laukaisin puoleenväliin tarkentaaksesi kameran. Kun kamera on tarkentanut, tarkenna kohde etsimessä käyttämällä diopterin säädintä. Etsimen tarkennusta voi tarvittaessa säätää myös lisävarusteena saatavilla korjauslinsseillä. D Latauksen aikana Älä siirrä laturia tai koske akkuun latauksen aikana. Tämän varotoimen noudattamatta jättäminen voi joissain harvinaisissa tapauksissa aiheuttaa sen, että laturi osoittaa latauksen olevan valmis, vaikka akku on vain osittain latautunut. Poista akku laturista ja aseta se uudelleen laturiin, jotta lataus jatkuu. D Akun lataaminen Lue ja noudata tämän käyttöoppaan sivuilla x xi ja olevia varoituksia. Lataa akku sisätiloissa ympäristössä, jonka lämpötila on 5 C 35 C. Älä käytä akkua ympäristön lämpötilan ollessa alle 0 C tai yli 40 C; tämän varotoimen noudattamatta jättäminen voi vahingoittaa akkua tai heikentää sen suorituskykyä. Kapasiteetti saattaa laskea ja latausajat pidentyä, kun akun lämpötila on 0 C 15 C tai 45 C 60 C. Akku ei lataudu, jos sen lämpötila on alle 0 C tai yli 60 C. Jos CHARGE (LATAUS) -merkkivalo vilkkuu nopeasti (noin kahdeksan kertaa sekunnissa) latauksen aikana, varmista, että lämpötila on sallituissa rajoissa, ja irrota sitten laturi pistokkeesta ja poista ja aseta akku takaisin paikalleen. Jos ongelma ei poistu, lopeta käyttö välittömästi ja vie akku ja laturi jälleenmyyjälle tai valtuutetulle Nikon-huoltoedustajalle. Älä yritä ladata täyteen ladattua akkua. Tämän varotoimen noudattamatta jättäminen heikentää akun suorituskykyä. Käytä laturia ainoastaan siihen sopivien akkujen kanssa. Irrota laturi pistokkeesta, kun se ei ole käytössä. 17

35 A Akun poistaminen Poistaaksesi akun sammuta kamera ja avaa akkutilan kansi. Paina akkusalpaa nuolen osoittamaan suuntaan vapauttaaksesi akun ja poista akku käsin. A Muistikorttien alustaminen Jos muistikorttia käytetään kamerassa ensimmäistä kertaa tai jos kortti on alustettu toisella laitteella, valitse asetusvalikosta Alusta muistikortti ja alusta kortti näytölle tulevien ohjeiden mukaisesti (0 168). Huomaa, että tämä poistaa lopullisesti kaikki kortilla olevat tiedot. Kopioi ennen jatkamista tietokoneelle kaikki valokuvat ja muut tiedot, jotka haluat säilyttää. D Muistikortit Muistikortit voivat olla käytön jälkeen kuumia. Ole varovainen poistaessasi muistikortteja kamerasta. Sammuta kamera ennen kuin asetat tai poistat muistikortin. Älä poista muistikorttia kamerasta, sammuta kameraa tai poista tai irrota virtalähdettä kortin alustuksen tai tietojen tallentamisen, poistamisen tai tietokoneelle kopioimisen aikana. Näiden ohjeiden laiminlyönti voi johtaa tietojen menettämiseen tai kameran tai kortin vahingoittumiseen. Älä koske kortin liittimiin sormilla tai metalliesineillä. Älä pudota tai taivuta muistikorttia äläkä altista sitä voimakkaille iskuille. Älä purista kortin kuorta. Tämän varotoimen noudattamatta jättäminen voi vahingoittaa korttia. Älä altista korttia vedelle, kuumuudelle, korkealle kosteudelle tai suoralle auringonvalolle. Älä alusta muistikortteja tietokoneessa. A Muistikorttien poistaminen Varmista ensin, että muistikortin merkkivalo on sammunut, ja sammuta sitten kamera, avaa muistikorttipaikan kansi ja paina korttia ponnauttaaksesi sen ulos (q). Kortin voi tämän jälkeen poistaa käsin (w). 8 GB A Kirjoitussuojauskytkin SD-muistikorteissa on kirjoitussuojauskytkin, joka estää vahingossa tapahtuvan tietojen menetyksen. Kun kytkin on lock (lukittu) -asennossa, muistikorttia ei voi alustaa eikä kuvia voi poistaa tai tallentaa (kamera antaa äänimerkin, jos suljin yritetään laukaista). Avaa muistikortin lukitus liu uttamalla kytkin write (kirjoitus) -asentoon. 8 GB Kirjoitussuojauskytkin 18

36 D Mikroprosessoriohjatut objektiivit, joissa on himmenninrengas Jos mikroprosessoriohjatussa objektiivissa on himmenninrengas (0 200), lukitse aukko pienimpään asetukseen (suurin aukkoarvo). A Objektiivin irrottaminen Varmista, että kamera on sammutettu, kun irrotat tai vaihdat objektiiveja. Irrota objektiivi painamalla ja pitämällä objektiivin vapautuspainiketta (q) pohjassa kääntäen objektiivia samalla myötäpäivään (w). Kun olet irrottanut objektiivin, aseta objektiivin suojukset ja kameran rungon suojus paikoilleen. A Sisäänvedettävän objektiivin putkessa olevalla painikkeella varustettujen objektiivien sisään vetäminen Kun kameraa ei käytetä, vedä objektiivi sisään painamalla sisäänvedettävän objektiivin putkessa olevaa painiketta (q) ja kiertämällä zoomausrengas asentoon L (lukitus) kuvan mukaisesti (w). Vedä objektiivi sisään, ennen kuin irrotat sen kamerasta, ja varo painamasta sisäänvedettävän objektiivin putkessa olevaa painiketta kiinnittäessäsi tai irrottaessasi objektiivia. A Kameran kello Kameran kello ei ole yhtä tarkka kuin useimmat rannekellot ja muut kodin kellot. Tarkista kellonaika säännöllisesti tarkemmista kelloista ja säädä uudelleen tarvittaessa. A Kellon akku Kameran kello käyttää erillistä ladattavaa virtalähdettä, joka alkaa tarvittaessa latautua, kun pääakku asetetaan kameraan tai kun kameraan liitetään lisävarusteena saatava EP-5A-virtaliitäntä ja EH-5b-verkkolaite (0 212). Kolmen päivän lataus antaa kellolle virtaa noin kuukaudeksi. Jos kameran käynnistyessä näytöllä näkyy viesti, jonka mukaan kelloa ei ole asetettu, kellon akku on tyhjentynyt ja kello on nollattu. Aseta kelloon oikea aika ja päivämäärä. 19

37 Perusvalokuvaus Akun varaustaso ja kortin kapasiteetti Tarkista ennen kuvausta akun varaustaso ja jäljellä olevien kuvien määrä. 1 Kytke kamera päälle. 2 Tarkista akun varaustaso. Tarkista akun varaustaso tietonäytöltä (jos akun varaus on vähäinen, varoitus näkyy myös etsimessä). Jos näyttö on pois päältä, paina P-painiketta näyttääksesi tietonäytön; jos näyttö ei käynnisty, akku on tyhjä ja se on ladattava. Tietonäyttö Etsin Kuvaus L Akku on täyteen ladattu. K Akun varaus on osittain purkautunut. Akun varaus on vähissä. Varaudu vaihtamaan kameraan täyteen H d ladattu vara-akku tai varaudu lataamaan akku. H (vilkkuu) d (vilkkuu) Akku on tyhjä; sulkimen laukaisu on estetty. Lataa tai vaihda akku. 3 Tarkista jäljellä olevien kuvien määrä. Tietonäytöllä ja etsimessä näkyy, montako kuvaa käytössä olevin asetuksin voi ottaa (arvot yli pyöristetään alaspäin lähimpään sataan; esim. välillä ja välillä olevat arvot ilmoitetaan merkinnällä 1,2 K). Jos näytölle tulee varoitus ilmoittaen, että muisti ei riitä lisäkuville, aseta toinen muistikortti (0 14) tai poista kuvia (0 127). 20

38 Tähtää ja kuvaa -valokuvaus (i- ja j-tilat) Tässä luvussa käsitellään valokuvausta i- ja j-tiloissa, jotka ovat automaattisia tähtää ja kuvaa -tiloja, joissa kamera ohjaa suurinta osaa asetuksista kuvausolosuhteiden mukaan. 1 Kytke kamera päälle. Irrota objektiivin suojus ja kytke kamera päälle. Tietonäyttö tulee näkyviin näyttöön. 2 Valitse i- tai j-tila. Kuvatessasi tilanteissa, joissa salaman käyttö on kielletty, tai kuvatessasi pikkulapsia tai tallentaaksesi luonnollisen valaistuksen heikossa valossa valitse automaattinen (ei salamaa) tila kiertämällä tilanvalitsin kohtaan j. Muissa tilanteissa kierrä valitsin kohtaan i (automaattinen). Tilanvalitsin 3 Valmistele kamera. Kun rajaat kuvia etsimessä, tartu kädensijaan oikealla kädellä ja tue kameran runkoa tai objektiivia vasemmalla kädellä. Tue kyynärpäitä kevyesti vartaloosi ja seiso toinen jalka puoli askelta toisen edellä pitääksesi ylävartalosi paikallaan. Kun rajaat valokuvia muotokuvasuunnassa (pystysuunta), pidä kameraa oikealla olevan kuvan mukaisesti. j-tilassa suljinaika pitenee heikossa valaistuksessa; jalustan käyttöä suositellaan. 4 Rajaa valokuva. Rajaa valokuva etsimessä niin, että pääkohde on tarkennusalueen merkkien sisällä. Tarkennusalueen merkit 21

39 5 Paina laukaisin puoleenväliin. Tarkenna painamalla laukaisin puoleenväliin. Aktiivinen tarkennuspiste tulee näkyviin. Jos kohde on heikosti valaistu, salama saattaa nousta ja tarkennusapuvalo saattaa syttyä. 6 Tarkista etsimessä näkyvät ilmaisimet. Kun tarkennus on valmis, kuuluu äänimerkki (äänimerkkiä ei välttämättä kuulu, jos kohde liikkuu) ja tarkentumisen ilmaisin (I) tulee näkyviin etsimeen. Tarkennuspiste Tarkentumisen ilmaisin I I (vilkkuu) Kuvaus Kohde on tarkennettu. Kamera ei pysty tarkentamaan automaattitarkennuksella. Katso sivu 34. Kun laukaisin on painettuna puoleenväliin, puskurimuistiin tallennettavissa olevien kuvien määrä ( t ; 0 30) näytetään etsimessä. Tarkentumisen ilmaisin Puskurimuistin kapasiteetti 7 Ota kuva. Paina laukaisin kevyesti pohjaan laukaistaksesi sulkimen ja tallentaaksesi valokuvan. Muistikortin merkkivalo syttyy ja valokuva näkyy näytöllä muutaman sekunnin ajan (kuva poistuu näytöltä automaattisesti, kun laukaisin painetaan puoleenväliin). Älä poista muistikorttia tai poista tai irrota virtalähdettä, ennen kuin merkkivalo on sammunut ja tallennus on päättynyt. Muistikortin merkkivalo A Kuvakennon puhdistaminen Kamera täristää kuvakennoa peittävää alipäästösuodinta poistaakseen pölyä, kun kamera käynnistetään tai sammutetaan (0 214). 22

40 A Laukaisin Kamerassa on kaksivaiheinen laukaisin. Kamera tarkentaa, kun laukaisin painetaan puoleenväliin. Ota valokuva painamalla laukaisin pohjaan asti. Tarkenna: paina puoleenväliin Kuvaa: paina pohjaan A Valmiustila-ajastin Jos mitään toimintoja ei tehdä noin kahdeksan sekunnin aikana, etsin ja tietonäyttö sammuvat akun säästämiseksi. Aktivoi näyttö painamalla laukaisin puoleenväliin. Valmiustila-ajastimen ajan, voi valita Mukautetulla asetuksella c2 (Virrankatkaisun ajastimet; 0 160). Valotusmittarit päällä Valotusmittarit pois päältä Valotusmittarit päällä A Yhdysrakenteinen salama Jos oikean valotuksen saavuttamiseksi i-tilassa tarvitaan lisävalaistusta, yhdysrakenteinen salama nousee automaattisesti, kun laukaisin painetaan puoleenväliin (0 45). Jos salama on ylhäällä, valokuvia voi ottaa vain kun salaman valmiusilmaisin (M) näkyy. Jos salaman valmiusilmaisin ei näy, salama latautuu; poista sormesi hetkeksi laukaisimelta ja yritä uudelleen. Säästääksesi akkua, kun salama ei ole käytössä, sulje salama painamalla sitä varovasti alaspäin, kunnes salpa loksahtaa paikalleen. A Zoom-objektiivin käyttö Lähennä kohdetta zoomausrenkaan avulla niin, että kohde täyttää suuremman osan kuvasta, tai loitonna kohdetta ja suurenna lopullisessa kuvassa näkyvää aluetta (valitse pidempi polttoväli objektiivin polttoväliasteikolta lähentääksesi kohdetta ja lyhyempi polttoväli loitontaaksesi). Jos objektiivissa on sisäänvedettävän objektiivin putkessa oleva painike (0 16), paina ja pidä painiketta painettuna kiertäen samalla zoomausrengasta, kunnes objektiivi vapautuu eikä varoitusviesti enää näy, ja säädä sitten zoomausta zoomausrenkaalla. Lähennä Zoomausrengas Loitonna 23

41 Luova valokuvaus (kuvausohjelmat) Kamerassa on erilaisia kuvausohjelmia. Kuvausohjelman valinta optimoi asetukset automaattisesti valitun kuvausohjelman mukaiseksi, jolloin luovien valokuvien ottaminen on helppoa: valitse kuvausohjelma, rajaa kuva ja kuvaa sivujen ohjeiden mukaan. Tilanvalitsin Tilanvalitsimella voi valita seuraavat kuvausohjelmat: Tilanvalitsin k Muotokuva Käytä muotokuviin saadaksesi pehmeän, luonnollisen näköisen ihon sävyn. Jos kohde on kaukana taustasta tai käytössä on teleobjektiivi, taustan yksityiskohtia pehmennetään, jotta sommitelmaan muodostuu syvyyden tuntua. l Maisema Käytä päivänvalossa kuvattaviin värikkäisiin maisemakuviin. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi, kun valaistus on heikko. 24

42 p Lapsi Käytä lapsista otettaviin tilannekuviin. Vaatteet ja taustan yksityiskohdat tehdään värikkäiksi, kun taas ihon sävyt säilyvät pehmeinä ja luonnollisina. m Urheilu Lyhyet suljinajat pysäyttävät liikkeen dynaamisissa urheilukuvissa, joissa pääkohde erottuu selvästi. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois. n Lähikuva Käytä lähikuviin kukista, hyönteisistä ja muista pienistä kohteista (makro-objektiivia voi käyttää tarkentamiseen hyvin pienillä etäisyyksillä). Jalustan käyttöä suositellaan epäterävyyden estämiseksi. 25

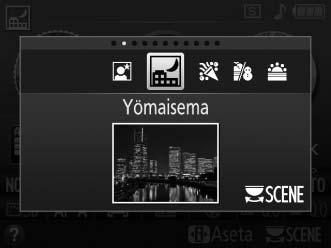

43 Muut kuvausohjelmat Seuraavat kuvausohjelmat voi valita kiertämällä tilanvalitsimen asentoon h ja kiertämällä komentokiekkoa, kunnes haluttu kuvausohjelma näkyy näytöllä. Tilanvalitsin Komentokiekko Näyttö o Yömuotokuva Käytä saavuttaaksesi luonnollisen tasapainon pääkohteen ja taustan välille muotokuvissa, jotka otetaan heikossa valaistuksessa. Jalustan käyttöä suositellaan epäterävyyden estämiseksi. r Yömaisema Vähennä kohinaa ja epäluonnollisia värejä kuvattaessa yömaisemia, mukaan lukien katuvalaistus ja neonkyltit. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi. s Juhlat/sisätila Tallenna sisätilojen taustavalaistuksen vaikutus. Käytä juhlissa ja muissa sisällä kuvattavissa tilanteissa. 26

44 t Ranta/lumi Tallenna auringon valaiseman veden, lumen tai hiekan kirkkaus. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois. u Auringonlasku Säilyttää auringonlaskun ja auringonnousun voimakkaat värisävyt. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi, kun valaistus on heikko. v Ilta-/aamuhämärä Säilyttää heikossa luonnonvalossa ennen auringonnousua tai auringonlaskun jälkeen näkyvät värit. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi, kun valaistus on heikko. w Lemmikkikuva Käytä vilkkaista lemmikeistä otettaviin kuviin. Tarkennusapuvalo kytkeytyy pois. 27

45 x Kynttilänvalo Kynttilänvalossa otettaviin valokuviin. Yhdysrakenteinen salama kytkeytyy pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi, kun valaistus on heikko. y Kukinnot Käytä kuvatessasi kukkaketoja, kukkivia hedelmätarhoja ja muita maisemia, joissa näkyy laajoja kukkivia alueita. Yhdysrakenteinen salama kytkeytyy pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi, kun valaistus on heikko. z Ruska Tallentaa syksyisten lehtien loistavat punaisen ja keltaisen sävyt. Yhdysrakenteinen salama kytkeytyy pois; jalustan käyttöä suositellaan epäterävyyden estämiseksi, kun valaistus on heikko. 0 Ruoka Käytä värikkäisiin ruuasta otettaviin kuviin. Jalustan käyttöä suositellaan epäterävyyden estämiseksi; myös yhdysrakenteista salamaa voi käyttää (0 45). 28

46 Lisää valokuvauksesta (kaikki tilat) Yksittäiskuvaus-, sarjakuvaus-, itselaukaisin-, kauko-ohjain- ja hiljainen laukaisu -tilat Valitse jokin seuraavista kuvanottotavoista: Tila Kuvaus 8 Yksittäiskuvaus: Kamera ottaa yhden valokuvan joka kerta kun laukaisinta painetaan. Sarjakuvaus L (sarjakuvaus, hidas): Kamera ottaa valokuvia noin nopeudella 3 kuvaa sekunnissa! (kuvaa/s), kun laukaisinta pidetään painettuna. Sarjakuvaus H (sarjakuvaus, nopea): Kamera ottaa valokuvia noin nopeudella 5 kuvaa/s, kun 9 laukaisinta pidetään painettuna. Itselaukaisin: Käytä itselaukaisinta omakuviin tai vähentääksesi kameran tärähtämisestä E johtuvaa epäterävyyttä (0 31). Viiväst. kaukolaukaisu (ML-L3): Suljin laukaistaan 2 s sen jälkeen kun lisävarusteena saatavan " ML-L3-kauko-ohjaimen (0 210) laukaisinta on painettu (0 31). Nopea kaukolaukaisu (ML-L3): Suljin laukaistaan, kun lisävarusteena saatavan ML-L3-kaukoohjaimen (0 210) laukaisinta painetaan (0 31). # Hiljainen laukaisu: Kuten yksittäiskuvauksessa, mutta peili ei loksahda takaisin paikalleen, kun laukaisin painetaan pohjaan, jolloin käyttäjä voi ohjata peilin loksahtamisesta kuuluvan J äänen ajoitusta; ääni on myös hiljaisempi kuin yksittäiskuvaustilassa. Lisäksi äänimerkkiä ei anneta, kun kamera tarkentaa, mikä pitää melun mahdollisimman vähäisenä hiljaisissa ympäristöissä. 1 Paina I (E/#). Näkyviin tulee luettelo kuvanottotavan vaihtoehdoista. I (E/#) -painike 2 Valitse kuvanottotapa. Korosta kuvanottotapa ja paina J palataksesi tietonäyttöön. Valokuvia voi ottaa välittömästi. 29

47 A Puskurimuisti Kamerassa on puskurimuisti väliaikaista tallennusta varten, mikä mahdollistaa kuvauksen samalla kun kuvia tallennetaan muistikortille. Peräkkäin voi ottaa enintään 100 valokuvaa; huomaa kuitenkin, että kuvausnopeus hidastuu, kun puskuri on täynnä. Muistikortin merkkivalo syttyy, kun valokuvia tallennetaan muistikortille (0 22). Akun varaustasosta ja puskurissa olevasta kuvamäärästä riippuen tallennus voi kestää muutamasta sekunnista muutamaan minuuttiin. Älä poista muistikorttia äläkä poista tai irrota virtalähdettä, ennen kuin merkkivalo on sammunut. Jos kamera sammutetaan, kun puskurimuistissa on vielä tietoja, virta ei sammu ennen kuin kaikki puskurimuistin kuvat on tallennettu. Jos akku tyhjenee, kun puskurimuistissa on vielä kuvia, sulkimen laukaisu lukittuu ja kuvat siirretään muistikortille. A Sarjakuvaustilat Sarjakuvaustiloja ei voi käyttää yhdysrakenteisen salaman kanssa; kierrä tilanvalitsin asentoon j (0 21) tai kytke salama pois päältä ( ). Katso tietoa yhdessä sarjassa otettavien valokuvien enimmäismäärästä sivulta 241. A Puskurin koko Nykyisillä asetuksilla puskurimuistiin mahtuvien kuvien arvioitu määrä näkyy etsimen kuvalaskurissa, kun laukaisinta painetaan. Kuvassa on näyttö silloin, kun puskurimuistissa on tilaa noin 17 kuvalle. A Kuvausvalikko Kuvanottotavan voi valita myös kuvausvalikon kohdassa Kuvanottotapa (0 150). 30

48 Itselaukaisin- ja kauko-ohjaintilat Itselaukaisimen ja lisävarusteena saatavan ML-L3-kauko-ohjaimen (0 210) ansiosta kuvaaja voi olla etäällä kamerasta, kun kuva otetaan. 1 Kiinnitä kamera jalustalle. Kiinnitä kamera jalustalle tai aseta se muulle vakaalle, tasaiselle alustalle. 2 Valitse kuvanottotapa. Valitse E (Itselaukaisin)-, " (Viiväst. kaukolaukaisu (ML-L3))- tai # (Nopea kaukolaukaisu (ML-L3)) -tila (0 29; huomaa, että jos mitään toimintoja ei tehdä noin minuuttiin sen jälkeen kun kauko-ohjaintila on I (E/#) -painike valittu, kamera palaa automaattisesti yksittäiskuvaus-, sarjakuvaus- tai hiljainen laukaisu -tilaan). 3 Rajaa valokuva. Kauko-ohjaintila: Tarkista tarkennus painamalla laukaisin puoleenväliin. Valokuvaa ei oteta, vaikka laukaisin painettaisiin pohjaan. 4 Ota valokuva. Itselaukaisintila: Tarkenna painamalla laukaisin puoleenväliin ja paina laukaisin sitten pohjaan. Itselaukaisimen merkkivalo alkaa vilkkua, ja äänimerkki alkaa kuulua. Kaksi sekuntia ennen valokuvan ottamista valo lakkaa vilkkumasta ja äänimerkki nopeutuu. Suljin laukaistaan kymmenen sekunnin kuluttua ajastimen käynnistymisestä. Kauko-ohjaintila: Tähtää ML-L3:n lähetin korkeintaan 5 m:n etäisyydeltä jompaankumpaan kameran infrapunavastaanottimeen (0 1, 2) ja paina ML-L3:n laukaisinta. Viivästetyssä etätilassa itselaukaisimen merkkivalo palaa noin kaksi sekuntia ennen sulkimen laukaisua. Nopean kaukolaukaisun tilassa itselaukaisimen merkkivalo välähtää sen jälkeen kun suljin on laukaistu. Huomaa, että ajastin ei välttämättä käynnisty tai valokuvaa ei oteta, jos kamera ei pysty tarkentamaan tai muissa tilanteissa, joissa suljinta ei pystytä laukaisemaan. Kameran sammuttaminen peruuttaa itselaukaisin- ja kauko-ohjainkuvanottotavat ja palauttaa yksittäiskuvaus-, sarjakuvaus- tai hiljainen laukaisu -tilan. 31

49 Lisävarusteena saatavien langattomien kauko-ohjainten WR-R10 ja WR-T10 käyttäminen (0 210) Kun WR-T10:tä käytetään WR-R10:n kanssa, WR-T10:n laukaisin toimii samoin kuin kameran laukaisin, mikä mahdollistaa sarjakuvaus- ja itselaukaisinvalokuvauksen langattomalla kauko-ohjaimella. Katso lisätietoja WR-R10:n/WR-T10:n mukana toimitetusta käyttöoppaasta. WR-R10 D Ennen ML-L3-kauko-ohjaimen käyttämistä Ennen kuin käytät ML-L3-kauko-ohjainta ensimmäisen kerran, poista pariston kirkas muovinen eristeliuska. D Kuvaus kauko-ohjaimella Nopean (ML-L3) tai viivästetyn kaukolaukaisun (ML-L3) kuvanottotavassa kamera reagoi vain ML-L3- kauko-ohjaimen laukaisimeen. Valitse jokin muu kuvanottotapa käyttäessäsi WR-R10-/WR-T10- langatonta kauko-ohjainta. A Peitä etsin Kun otat kuvia niin, ettei silmäsi ole etsimellä, poista kuminen silmäsuppilo DK-20 (q) ja aseta laitteen mukana toimitettu okulaarisuojus DK-5 kuvan esittämällä tavalla (w). Näin etsimen kautta ei pääse valoa, joka voisi vaikuttaa valotukseen. Pidä kamerasta tukevasti kiinni, kun irrotat kumisen silmäsuppilon. Kuminen silmäsuppilo DK-20 q WR-T10 Okulaarisuojus DK-5 w D Yhdysrakenteisen salaman käyttäminen Ennen kuin otat valokuvan käyttäen salamaa P-, S-, A-, M- tai 0-tilassa, paina M (Y) -painiketta nostaaksesi salaman ja odota, kunnes M-ilmaisin näkyy etsimessä (0 23). Kuvaus keskeytetään, jos salama nostetaan kauko-ohjaintilassa tai itselaukaisimen ajastin on käynnissä. Jos salamaa tarvitaan, kamera reagoi ML-L3:n laukaisimeen vasta sitten kun salama on latautunut. Automaattisissa, kuvausohjelma- ja erikoistehostetiloissa, joissa salama nousee automaattisesti, salama aloittaa latautumisen, kun kauko-ohjaintila valitaan; kun salama on latautunut, se nousee ja välähtää tarvittaessa automaattisesti. Punasilmäisyyden vähennystä tukevissa salamatiloissa punasilmäisyyden vähennysvalo syttyy noin sekuntia ennen kuin suljin laukaistaan nopeassa kaukolaukaisutilassa. Viivästetyssä kaukolaukaisutilassa itselaukaisimen merkkivalo syttyy noin kahdeksi sekunniksi, minkä jälkeen punasilmäisyyden vähennysvalo syttyy noin yhdeksi sekunniksi, ennen kuin suljin laukaistaan. A Katso myös Katso tietoa itselaukaisimen ajastuksesta ja otettavien kuvien määrästä Mukautetusta asetuksesta c3 (Itselaukaisin; 0 160). Katso, kuinka valitaan aika, jonka kamera odottaa signaalia kaukoohjaimelta, Mukautetusta asetuksesta c4 (Kauko-ohj. odotusaika (ML-L3); 0 161). Katso tietoa äänimerkistä, joka kuuluu, kun itselaukaisinta ja kauko-ohjainta käytetään, Mukautetusta asetuksesta d1 (Äänimerkki; 0 161). 32

50 Tarkennus Tässä luvussa käsitellään tarkennusvaihtoehtoja, jotka ovat käytettävissä, kun valokuvia rajataan etsimessä. Tarkennusta voi säätää automaattisesti tai käsin (katso alta kohta Tarkennustila ). Käyttäjä voi myös valita tarkennuspisteen automaatti- tai käsitarkennukseen (0 38) tai käyttää tarkennuksen lukitusta sommitellakseen valokuvan uudelleen tarkennuksen jälkeen (0 38). Tarkennustila Valitse jokin seuraavista tarkennustiloista. Huomaa, että AF-S ja AF-C ovat käytettävissä vain tiloissa P, S, A ja M. Vaihtoehto Kuvaus AF-A Automaattinen Kamera valitsee automaattisesti kertatarkennuksen, jos kohde ei liiku, ja jatkuvan automaattitarkennuksen, jos kohde liikkuu. Suljin voidaan tarkennus laukaista vain, jos kamera pystyy tarkentamaan. AF-S Kertatarkennus Paikallaan oleville kohteille. Tarkennus lukittuu, kun laukaisin painetaan puoleenväliin. Suljin voidaan laukaista vain, jos kamera pystyy tarkentamaan. Liikkuville kohteille. Kamera tarkentaa jatkuvasti, kun laukaisinta pidetään AF-C Jatkuva painettuna puoleenväliin. Jos kohde liikkuu, kamera käyttää ennakoivaa tarkennuksen seurantaa ennustaakseen lopullisen etäisyyden kohteeseen tarkennus ja säätää tarkennusta tarvittaessa (0 34). Oletusasetuksilla suljin voidaan laukaista vain, jos kamera pystyy tarkentamaan (0 157). MF Käsitarkennus Tarkenna käsin (0 40). 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P- painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä tarkennustilan vaihtoehdot. Korosta nykyinen tarkennustila tietonäytöllä ja paina J. 3 Valitse tarkennustila. Korosta tarkennustila ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. 33

51 A Ennakoiva tarkennuksen seuranta AF-C-tilassa tai kun jatkuva automaattitarkennus on valittuna AF-A-tilassa, kamera aloittaa ennakoivan tarkennuksen seurannan, jos kohde liikkuu kohti kameraa laukaisimen ollessa painettuna puoleenväliin. Näin kamera pystyy seuraamaan tarkennusta samalla kun se ennakoi, missä kohde on, kun suljin laukaistaan. D Jatkuva automaattitarkennus Kun Tarkennus on valittu Mukautettuun asetukseen a1 (AF-C-tilan ensisij. valinta; 0 157) ja kamera on AF-C-tilassa tai jatkuva automaattitarkennus on valittu AF-A-tilassa, kamera antaa suuremman painoarvon tarkennuksen vasteelle (objektiivin tarkennusalue on suurempi) kuin AF-S-tilassa, ja suljin voidaan laukaista ennen kuin tarkentumisen ilmaisin näkyy. A Hyvien tulosten saaminen automaattitarkennuksella Automaattitarkennus ei toimi hyvin alla luetelluissa tilanteissa. Sulkimen laukaisu saattaa lukkiutua, jollei kamera pysty tarkentamaan näissä olosuhteissa, tai näyttöön voi tulla tarkentumisen ilmaisin (I) ja kamera voi antaa äänimerkin, jolloin sulkimen voi laukaista, vaikka kohde ei olekaan tarkentunut. Tarkenna tällöin käsin (0 40) tai käytä tarkennuksen lukitusta (0 38) tarkentaaksesi toiseen, samalla etäisyydellä olevaan kohteeseen ja sommittele kuva sitten uudelleen. Kohteen ja taustan välillä on vain vähän tai ei ollenkaan kontrastia. Esimerkki: Kohde on samanvärinen kuin tausta. Tarkennuspisteessä on kohteita, jotka ovat eri etäisyyksillä kamerasta. Esimerkki: Kohde on häkin sisällä. Kohdetta hallitsevat säännölliset geometriset kuviot. Esimerkki: Kaihtimet tai rivi pilvenpiirtäjän ikkunoita. Tarkennuspisteen eri alueiden kirkkaudessa on merkittäviä eroja. Esimerkki: Kohde on puoliksi varjossa. Taustan esineet näyttävät suuremmilta kuin kohde. Esimerkki: Kohteen takana kuvassa on rakennus. Kohteessa on paljon pieniä yksityiskohtia. Esimerkki: Kukkaketo tai muut kohteet, jotka ovat pieniä tai kirkkaudeltaan tasaisia. 34

52 D Tarkennusapuvalo Jos kohde on heikosti valaistu, tarkennusapuvalo syttyy Tarkennusapuvalo automaattisesti automaattitarkennuksen avustamiseksi, kun laukaisin painetaan puoleenväliin. Tarkennusapuvalo ei syty: Reaaliaikanäkymässä tai elokuvan tallennuksen aikana Käsitarkennuksen aikana tai jos reaaliaikanäkymä ei ole käytössä ja jatkuva automaattitarkennus on valittu (AF-C valittu tarkennustilaksi tai jatkuva tarkennus valittu AF-A-tarkennustilassa) Kun f (3D-seuranta) on valittu tarkennusaluetilaksi (0 36) Jos jokin muu tarkennuspiste kuin keskitarkennuspiste valitaan, kun c (pistetarkennus) tai d (dynaaminen tarkennus) on valittu tarkennusaluetilaksi (0 36, 38) Kuvaustiloissa, joissa tarkennusapuvaloa ei voi käyttää (0 221) Jos Pois on valittu Mukautettuun asetukseen a3 (Yhdysrak. tarkennusapuvalo; 0 158) Tarkennusapuvalon kantama on noin 0,5 3,0 m; käyttäessäsi apuvaloa käytä objektiivia, jonka polttoväli on mm, ja poista vastavalosuoja. Tarkennusapuvalo kytkeytyy pois automaattisesti lampun suojaamiseksi pitkään jatkuneen käytön jälkeen. Normaali toiminta jatkuu lyhyen tauon jälkeen. Huomaa, että tarkennusapuvalo voi kuumentua, kun sitä käytetään monta kertaa peräkkäin nopeasti. A Katso myös Katso tietoa reaaliaikanäkymässä käytettävissä olevista tarkennustiloista sivulta 94. Katso tietoa laukaisun valinnasta jatkuvassa tarkennuksessa Mukautetusta asetuksesta a1 (AF-C-tilan ensisij. valinta, 0 157). Mukautetetulla asetuksella d1 (Äänimerkki; 0 161) äänimerkin kaiuttimen voi kytkeä päälle tai pois päältä. 35

53 Tarkennusaluetila Valitse, miten automaattitarkennuksen tarkennuspiste valitaan. Huomaa, että d (dynaaminen alue)- ja f (3D-seuranta) -tarkennusaluetilat eivät ole käytettävissä, kun AF-S on valittu tarkennustilaksi. c J K L f e Vaihtoehto Pistetarkennus Dyn. tarkennus (9 pist.) Dyn. tarkennus (21 pist.) Dyn. tarkennus (39 pist.) 3D-seuranta Automaattinen alue Kuvaus Käyttäjä valitsee tarkennuspisteen monivalitsimella (0 38); kamera tarkentaa vain valittuun tarkennuspisteeseen. Käytä paikallaan oleviin kohteisiin. AF-A- ja AF-C-tarkennustiloissa käyttäjä valitsee tarkennuspisteen monivalitsimella (0 38), mutta kamera tarkentaa ympäröivien tarkennuspisteiden avulla, jos kohde poistuu valitusta tarkennuspisteestä hetkellisesti. Tarkennuspisteiden määrä vaihtelee valitun tilan mukaan: 9 pisteen dynaaminen tarkennus: Valitse, kun valokuvan sommitteluun on aikaa tai kuvatessasi kohteita, jotka liikkuvat ennustettavasti (esim. radalla liikkuvat juoksijat tai kilpa-autot). 21 pisteen dynaaminen tarkennus: Valitse kuvatessasi kohteita, joiden liikkeet eivät ole ennustettavissa (esim. jalkapallon pelaajat). 39 pisteen dynaaminen tarkennus: Valitse kuvatessasi kohteita, jotka liikkuvat nopeasti ja joiden rajaaminen etsimessä on vaikeaa (esim. linnut). AF-A- ja AF-C-tarkennustiloissa käyttäjä valitsee tarkennuspisteen monivalitsimella (0 38). Jos kohde liikkuu sen jälkeen kun kamera on tarkentanut, kamera valitsee kolmiulotteisen seurannan avulla uuden tarkennuspisteen ja pitää tarkennuksen lukittuna alkuperäiseen kohteeseen laukaisimen ollessa painettuna puoleenväliin. Käytä sommitellaksesi nopeasti kuvia, joiden kohteet liikkuvat satunnaisesti puolelta toiselle (esim. tenniksen pelaajat). Jos kohde häviää etsimestä, ota sormesi pois laukaisimelta ja sommittele valokuva uudelleen niin, että kohde on valitussa tarkennuspisteessä. Kamera tunnistaa kohteen automaattisesti ja valitsee tarkennuspisteen. 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä tarkennusaluetilan vaihtoehdot. Korosta nykyinen tarkennusaluetila tietonäytöllä ja paina J. 36

54 3 Valitse tarkennusaluetila. Korosta vaihtoehto ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. A Tarkennusaluetila Muissa kuvaustiloissa kuin P, S, A tai M tehdyt tarkennusaluetilan valinnat nollataan, kun jokin muu kuvaustila valitaan. A 3D-seuranta Kun laukaisin painetaan puoleenväliin, tarkennuspisteen ympärillä olevan alueen värit tallennetaan kameraan. 3D-seuranta ei siten tuota aina haluttuja tuloksia, jos kohde on samanvärinen kuin tausta. A Katso myös Lisätietoja reaaliaikanäkymässä käytettävissä olevista tarkennusaluetiloista on sivulla 95. Katsoa tietoa Fn-painikkeen ja komentokiekon käyttämisestä tarkennusaluetilan valinnassa sivulta

55 Tarkennuspisteen valitseminen Käsitarkennustilassa tai käytettäessä automaattitarkennusta jonkin muun tarkennusaluetilan kuin e (Automaattinen alue) kanssa voit valita 39 tarkennuspisteestä, joten valokuvan voi sommitella niin, että pääkohde on melkein missä tahansa rajauksen kohdassa. 1 Valitse jokin muu tarkennusaluetila kuin e (Automaattinen alue; 0 36). 2 Valitse tarkennuspiste. Valitse tarkennuspiste etsimessä tai tietonäytöllä monivalitsimen avulla, kun valotusmittarit ovat päällä. Paina J valitaksesi keskitarkennuspisteen. Tarkennuspiste Tarkennuksen lukitus Tarkennuksen lukituksella sommittelua voi muuttaa tarkennuksen jälkeen AF-A-, AF-S- ja AF-C-tarkennustiloissa (0 33), mikä mahdollistaa tarkennuksen kohteeseen, joka ei ole tarkennuspisteessä lopullisessa kuvassa. Jos kamera ei pysty tarkentamaan automaattitarkennuksella (0 34), tarkennuksen lukitusta voi käyttää kuvan sommitteluun uudelleen sen jälkeen kun on tarkennettu toiseen kohteeseen, joka on samalla etäisyydellä kuin alkuperäinen kohde. Tarkennuksen lukitus toimii parhaiten, kun tarkennusaluetilaksi (0 36) on valittu jokin muu kuin e (Automaattinen alue). 1 Tarkenna. Sijoita kohde valittuun tarkennuspisteeseen ja paina laukaisin puoleenväliin aloittaaksesi tarkennuksen. Tarkista, että tarkentumisen ilmaisin (I) näkyy etsimessä. 38

56 2 Lukitse tarkennus. AF-A- ja AF-C-tarkennustilat: Laukaisimen ollessa painettuna puoleenväliin (q) paina A (L) - painiketta (w) lukitaksesi sekä tarkennuksen että valotuksen (AE-L-kuvake näytetään etsimessä; 0 63). Tarkennus pysyy lukittuna niin kauan kuin A (L) - painiketta painetaan, vaikka et enää painaisi laukaisinta. Laukaisin A (L) -painike AF-S-tarkennustila: Tarkennus lukittuu automaattisesti, kun tarkentumisen ilmaisin tulee näkyviin ja pysyy lukittuna niin kauan kuin pidät sormeasi laukaisimella. Tarkennuksen voi lukita myös painamalla A (L) -painiketta (katso yllä). 3 Sommittele valokuva uudelleen ja ota kuva. Tarkennus pysyy lukittuna kuvien välillä niin kauan kuin laukaisinta pidetään painettuna puoleenväliin (AF-S) tai A (L) -painiketta pidetään painettuna, jolloin samoilla tarkennusasetuksilla voi ottaa useita valokuvia peräkkäin. Älä muuta kameran ja kohteen välistä etäisyyttä tarkennuksen ollessa lukittuna. Jos kohde liikkuu, tarkenna uudelleen uudelta etäisyydeltä. A A (L) -painike Mukautettu asetus f2 (AE-L/AF-L-painikkeen teht.; 0 166) määrittää A (L) -painikkeen tehtävän. 39

57 Käsitarkennus Käsitarkennusta voi käyttää, kun AF-S- tai AF-I-objektiivi ei ole käytössä tai kun automaattitarkennus ei tuota haluttua tulosta (0 34). 1 Säädä objektiivin tarkennustilan kytkintä. Jos objektiivissa on A-M- tai M/A-M-tilan kytkin, liu'uta kytkin kohtaan M. A-M-tilan kytkin M/A-M-tilan kytkin 2 Tarkenna. Tarkentaaksesi käsin säädä objektiivin tarkennusrengasta, kunnes etsimen tähyslasilla näkyvä kuva on tarkentunut. Valokuvia voi ottaa koska tahansa, vaikka kuvaa ei olisikaan tarkennettu. Elektroninen etäisyysmittari Jos objektiivin suurin aukko on vähintään f/5.6, etsimen tarkennuksen ilmaisimen avulla voi tarkistaa, onko valitussa tarkennuspisteessä oleva kohde tarkentunut (tarkennuspisteen voi valita 39 tarkennuspisteestä). Kun kohde on sijoitettu valittuun tarkennuspisteeseen, paina laukaisin puoleenväliin ja kierrä objektiivin tarkennusrengasta, kunnes tarkentumisen ilmaisin (I) tulee näkyviin. Huomaa, että sivulla 34 lueteltujen kohteiden yhteydessä tarkentumisen ilmaisin saattaa näkyä, vaikka kohde ei ole tarkentunut; tarkista tarkennus etsimestä ennen kuvausta. 40

58 A Käsitarkennuksen valitseminen kameralla Jos objektiivi tukee M/A:ta (automaattitarkennus, jossa on käsisäätömahdollisuus), käsitarkennuksen voi valita myös asettamalla kameran tarkennustilaksi MF (käsitarkennus; 0 33). Tarkennusta voi tämän jälkeen säätää käsin riippumatta objektiivilla valitusta tilasta. A Polttotason sijainti Määritä kohteen ja kameran välinen etäisyys mittaamalla kameran rungossa olevasta polttotason merkistä. Objektiivin kiinnitysrenkaan ja polttotason välinen etäisyys on 46,5 mm. 46,5 mm Polttotason merkki A Valotusilmaisin etäisyysmittarina Valotusilmaisinta voi käyttää määritettäessä, onko käsitarkennuksen tarkennuspiste kohteen edessä vai takana (0 159). 41

59 Kuvanlaatu ja kuvakoko Kuvanlaatu ja kuvakoko määrittävät yhdessä, paljonko tilaa valokuvat vievät muistikortilta. Suurempia, korkeammalla laadulla otettuja kuvia voi tulostaa suurikokoisina, mutta ne myös vievät enemmän tilaa, joten muistikortille mahtuu pienempi määrä suuria kuvia (0 241). Kuvanlaatu Valitse tiedostomuoto ja pakkaussuhde (kuvanlaatu). Vaihtoehto Tiedostotyyppi Kuvaus NEF (RAW) + JPEG, hieno Kaksi kuvaa tallennetaan: yksi NEF (RAW) -kuva ja yksi hienolaatuinen JPEG-kuva. NEF (RAW) + Kaksi kuvaa tallennetaan: yksi NEF (RAW) -kuva ja yksi normaalilaatuinen NEF/JPEG JPEG, norm. JPEG-kuva. NEF (RAW) + JPEG, perus Kaksi kuvaa tallennetaan: yksi NEF (RAW) -kuva ja yksi peruslaatuinen JPEG-kuva. NEF (RAW) NEF Kuvakennon 14-bittiset raakatiedot tallennetaan suoraan muistikortille. Asetuksia, kuten valkotasapainoa ja kontrastia, voi säätää kuvauksen jälkeen. JPEG, hieno Tallenna JPEG-kuvat noin 1 : 4 -pakkaussuhteella (hieno laatu). JPEG, normaali JPEG Tallenna JPEG-kuvat noin 1 : 8 -pakkaussuhteella (normaali laatu). JPEG, perus Tallenna JPEG-kuvat noin 1 : 16 -pakkaussuhteella (peruslaatu). 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä kuvanlaadun vaihtoehdot. Korosta nykyinen kuvanlaatu tietonäytöllä ja paina J. 3 Valitse tiedostotyyppi. Korosta vaihtoehto ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. 42

60 A NEF (RAW) -kuvat Huomaa, että valittu kuvakoon asetus ei vaikuta NEF (RAW) -kuvien kokoon. Valkotasapainon haarukointi (0 83), laaja dynaaminen alue (HDR, 0 71) ja päivämäärän tulostus (0 163) eivät ole käytettävissä, kun kuvanlaadun asetuksena on NEF (RAW) tai NEF (RAW) + JPEG. NEF (RAW) -kuvia voi katsella kamerassa tai käyttämällä ohjelmistoa, kuten Capture NX 2:ta (saatavilla erikseen; 0 209) tai ViewNX 2:ta (saatavilla laitteen mukana toimitetulla ViewNX 2 -asennus-cd:llä). NEF (RAW) -kuvista voi luoda JPEG-kopioita käyttämällä muokkausvalikon vaihtoehtoa NEF (RAW) -käsittely (0 186). A NEF (RAW) + JPEG Kun NEF (RAW) + JPEG -asetuksella otettuja kuvia katsellaan kamerassa, vain JPEG-kuva näytetään. Kun näillä asetuksilla otettuja kuvia poistetaan, sekä NEF- että JPEG-kuva poistetaan. A Kuvausvalikko Kuvanlaatua voi säätää myös kuvausvalikon kohdassa Kuvanlaatu (0 150). A Fn-painike Kuvanlaatua ja kuvakokoa voi säätää myös kiertämällä komentokiekkoa pitäen Fn-painiketta painettuna (0 165). 43

61 Kuvakoko Valitse JPEG-kuvien koko: Kuvakoko Koko (kuvapisteinä) Tulostuskoko (cm) * # Large ,8 33,9 $ Medium ,1 25,4 % Small ,3 16,9 * Arvioitu koko tulostustarkkuudella 300 dpi. Tuumina ilmoitettu kuvakoko on sama kuin kuvapisteinä ilmoitettu kuvakoko jaettuna tulostimen tarkkuudella, joka on ilmoitettuna pisteinä tuumaa kohti (dpi; 1 tuuma=noin 2,54 cm). 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä kuvakoon vaihtoehdot. Korosta nykyinen kuvakoko tietonäytöllä ja paina J. 3 Valitse kuvakoko. Korosta vaihtoehto ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. A Kuvausvalikko Kuvakokoa voi säätää myös kuvausvalikon kohdassa Kuvakoko (0 150). A Fn-painike Kuvanlaatua ja kuvakokoa voi säätää myös kiertämällä komentokiekkoa pitäen Fn-painiketta painettuna (0 165). 44

62 Yhdysrakenteisen salaman käyttäminen Kamera tukee useita salamatiloja kuvattaessa heikosti valaistuja tai vastavalossa olevia kohteita. Yhdysrakenteisen salaman käyttäminen: tilat i, k, p, n, o, s, w ja g 1 Valitse salamatila (0 46). 2 Ota kuvia. Salama nousee tarvittaessa automaattisesti, kun laukaisin painetaan puoleenväliin, ja välähtää, kun kuva otetaan. Jos salama ei nouse automaattisesti, ÄLÄ yritä nostaa sitä käsin. Tämän varotoimen noudattamatta jättäminen voi vahingoittaa salamaa. Yhdysrakenteisen salaman käyttäminen: tilat P, S, A, M ja 0 1 Nosta salama. Nosta salama painamalla M (Y) -painiketta. 2 Valitse salamatila (vain P-, S-, A- ja M-tilat; 0 46). 3 Ota kuvia. Salama välähtää aina kun kuva otetaan. M (Y) -painike A Yhdysrakenteisen salaman laskeminen Kun salama ei ole käytössä, säästä virtaa painamalla salamaa varovasti alaspäin, kunnes salpa loksahtaa paikalleen. 45

63 Salamatila Käytettävissä olevat salamatilat vaihtelevat kuvaustilan mukaan: i, k, p, n, s, w, g o 0 No Automaattinen Automaattinen hidas N Täytesalama Automaattinen+ täsmäys+ Njr Njo punasilmäisyyden punasilmäisyyden vähennys vähennys j Ei salamaa Automaattinen hidas Nr täsmäys j Ei salamaa P, A S, M N Täytesalama N Täytesalama Nj Punasilmäisyyden vähennys Nj Punasilmäisyyden vähennys Njp Hidas täsmäys + Nq Jälkiverhon täsmäys punasilmäisyyden vähennys Np Nt Hidas täsmäys Jälkiverho + hidas täsmäys 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä salamatilan vaihtoehdot. Korosta nykyinen salamatila tietonäytöllä ja paina J. 3 Valitse salamatila. Korosta tila ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. 46

64 A Salamatilat Edellisellä sivulla luetellut salamatilat voivat yhdistää yhden tai useampia seuraavista asetuksista, kuten salamatilan kuvake osoittaa: AUTO (automaattisalama): Kun valaistus on heikko tai kohde on vastavalossa, salama nousee automaattisesti, kun laukaisin painetaan puoleenväliin, ja välähtää tarvittaessa. j (punasilmäisyyden vähennys): Käytä muotokuviin. Punasilmäisyyden vähennysvalo syttyy ennen salaman välähtämistä vähentäen punasilmäisyyttä. j (pois): Salama ei välähdä edes heikossa valaistuksessa tai kohteen ollessa vastavalossa. SLOW (hidas täsmäys): Suljinaika pitenee automaattisesti taustavalaistuksen tallentamiseksi illalla tai heikossa valaistuksessa. Käytä tallentaaksesi taustavalaistuksen muotokuviin. REAR (jälkiverhon täsmäys): Salama välähtää juuri ennen sulkimen sulkeutumista luoden liikkuvien valonlähteiden taakse valojuovan (alla oikealla). Jos tämä kuvake ei näy, salama välähtää sulkimen avautuessa (etuverhon täsmäys; tämän tuottama vaikutus liikkuvia valonlähteitä kuvattaessa näkyy alla vasemmalla). Etuverhon täsmäys Jälkiverhon täsmäys A Salamatilan valitseminen Salamatilan voi valita myös kiertämällä komentokiekkoa ja pitämällä samalla M (Y) - painiketta painettuna (0 9; tiloissa + P, S, A, M ja 0 nosta salama ennen kuin käytät M (Y) -painiketta salamatilan valitsemiseen). M (Y) -painike Komentokiekko Tietonäyttö A Yhdysrakenteinen salama Katso tietoa yhdysrakenteisen salaman kanssa käytettävistä objektiiveista sivulta 202. Irrota vastavalosuojat estääksesi varjojen syntymistä. Salaman pienin kantama on 0,6 m, eikä sitä voi käyttää makro-objektiivien makrokuvausalueella. Sulkimen laukaisu saattaa lukkiutua hetkeksi salaman suojaamiseksi, kun salamaa on käytetty usean peräkkäisen kuvan kohdalla. Salaman käyttöä voi jatkaa lyhyen tauon jälkeen. 47

65 A Yhdysrakenteisen salaman kanssa käytettävissä olevat suljinajat Suljinaika on rajoitettu seuraaviin arvoihin, kun yhdysrakenteinen salama on käytössä: Tila Suljinaika Tila Suljinaika i, k, p, s, w, g, P, A 1 /200 1 /60 s S 1 / s n, 0 1 /200 1 /125 s M / s, o 1 /200 1 s Bulb-aikavalotus Jopa 30 s:n suljinaikaa voi käyttää tiloissa hidas täsmäys, jälkiverhon täsmäys + hidas täsmäys ja hidas täsmäys + punasilmäisyyden vähennys. A Aukko, herkkyys ja salaman kantama Salaman kantama vaihtelee herkkyyden (ISO-vastaavuus) ja aukon mukaan. Aukko, kun ISO-vastaavuus on Arvioitu kantama m ,0 8, ,7 6, ,6 4, ,6 3, ,6 2, ,6 1, ,6 1, ,6 0,7 48

66 ISO-herkkyys ISO-herkkyys on filmiherkkyyden digitaalinen vastine. Mitä suurempi ISO-herkkyys on, sitä vähemmän valoa tarvitaan valotukseen, jolloin voidaan käyttää lyhyempää suljinaikaa tai pienempää aukkoa, mutta sitä todennäköisemmin kuvassa esiintyy kohinaa (satunnaisia kirkkaita kuvapisteitä, utua tai viivoja; kohina on erityisen todennäköistä asetuksilla Hi 0,3 (vastaa ISO 8000:ta) ja Hi 2 (vastaa ISO 25600:ta)). Valitsemalla Automaattinen kamera asettaa ISO-herkkyyden automaattisesti valaistusolosuhteiden mukaiseksi. Tila ISO-herkkyys i, j, % Automaattinen P, S, A, M /3 EV:n välein; Hi 0,3; Hi 0,7; Hi 1; Hi 2 Muut kuvaustilat Automaattinen; /3 EV:n välein; Hi 0,3; Hi 0,7; Hi 1; Hi 2 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä ISO-herkkyyden vaihtoehdot. Korosta nykyinen ISO-herkkyys tietonäytöllä ja paina J. 3 Valitse ISO-herkkyys. Korosta vaihtoehto ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. 49

67 A Automaattinen Jos tilanvalitsin kierretään asentoon P, S, A tai M sen jälkeen kun Automaattinen on valittu ISOherkkyydeksi jossain muussa tilassa, ISO-herkkyydeksi palautetaan P-, S-, A- tai M-tilassa viimeksi käytetty arvo. A Kuvausvalikko ISO-herkkyyttä voi säätää myös kuvausvalikon kohdassa ISOherkkyysasetukset (0 150). A Katso myös Katso tietoa automaattisesta ISO-herkkyyssäädöstä P-, S-, A- ja M-tiloissa sivulta 154. Katso sivulta 153 tietoa kuvausvalikon vaihtoehdon Kohinan väh. kun suuri ISO käyttämisestä kohinan vähentämiseksi suurilla ISO-herkkyyksillä. Katso tietoa Fn-painikkeen ja komentokiekon käyttämisestä ISO-herkkyyden valinnassa sivulta

68 Ajastettu kuvaus Kamera voi ottaa valokuvia automaattisesti esiasetetuin aikavälein. D Ennen kuvausta Ennen ajastetun kuvauksen aloittamista ota testikuva nykyisillä asetuksilla ja katso tulos näytöltä. Varmistaaksesi, että kuvaus alkaa oikealla hetkellä, tarkista että kameran kello on asetettu oikein (0 173). Jalustan käyttöä suositellaan. Kiinnitä kamera jalustalle ennen kuvauksen alkamista. Varmistaaksesi ettei kuvaus keskeydy, huolehdi että akku on ladattu täyteen tai käytä lisävarusteena saatavaa EH-5b-verkkolaitetta ja EP-5A-virtaliitäntää. 1 Valitse Ajastettu kuvaus. Näytä valikot painamalla G-painiketta. Korosta kuvausvalikossa Ajastettu kuvaus ja paina 2. 2 Valitse aloitusaika. Valitse jokin seuraavista aloitusvaihtoehdoista. Aloittaaksesi kuvauksen välittömästi korosta Nyt ja paina 2. Kuvaus alkaa noin kolmen sekunnin kuluttua siitä kun asetukset ovat tehty; siirry vaiheeseen 3. Valitaksesi aloitusajan korosta Aloitusaika ja paina 2 näyttääksesi oikealla näkyvät aloitusajan vaihtoehdot. Paina 4 tai 2 korostaaksesi tunnit tai minuutit ja paina 1 tai 3 muuttaaksesi niitä. Paina 2 jatkaaksesi. 3 Valitse aikaväli. Paina 4 tai 2 korostaaksesi tunnit, minuutit tai sekunnit ja paina 1 tai 3 valitaksesi aikavälin, joka on pidempi kuin pisin oletettu suljinaika. Paina 2 jatkaaksesi. G-painike 51

69 4 Valitse aikavälien määrä. Paina 4 tai 2 korostaaksesi aikavälien määrän (ts. montako kuvaa kamera ottaa); paina 1 tai 3 muuttaaksesi. Paina 2 jatkaaksesi. 5 Aloita kuvaus. Korosta Päällä ja paina J (palataksesi kuvausvalikkoon käynnistämättä ajastinta korosta Pois ja paina J). Ensimmäinen kuvasarja otetaan määritetyllä aloitushetkellä tai noin 3 s:n kuluttua, jos Nyt valittiin kohdassa Valitse aloitusaika vaiheessa 2. Kuvaus jatkuu valituin aikavälein, kunnes kaikki kuvat on otettu. Huomaa, että suljinaika ja aika, joka vaaditaan kuvan tallentamiseen muistikortille, saattavat vaihdella kuvan mukaan, joten aikavälejä saatetaan ohittaa, jos edellisen aikavälin tallennus on kesken. Jos kuvausta ei voida jatkaa nykyisillä asetuksilla (jos esimerkiksi suljinajaksi on valittu Bulb -aikavalotus kuvaustilassa M tai aloitusaikaan on alle minuutti), näytöllä näytetään varoitus. A Peitä etsin Estääksesi etsimen kautta tulevan valon vaikutuksen valotukseen poista kuminen silmäsuppilo ja peitä etsin kameran mukana toimitetulla DK-5-okulaarisuojuksella (0 32). A Muut asetukset Asetuksia ei voi säätää ajastetun kuvauksen aikana. Valitusta kuvanottotavasta riippumatta kamera ottaa yhden valokuvan kullakin aikavälillä; tilassa J kamerasta kuuluvia ääniä vähennetään. Haarukointi (0 83), päällekkäisvalotus (0 73) ja laaja dynaaminen alue (HDR; 0 71) eivät ole käytettävissä. A Ajastetun kuvauksen keskeyttäminen Keskeytä ajastettu kuvaus sammuttamalla kamera tai kiertämällä tilanvalitsin jonkin muun asetuksen kohdalle. Näytön palauttaminen säilytysasentoon ei keskeytä ajastettua kuvausta. 52

70 Oletusasetusten palauttaminen Alla ja sivulla 54 luetellut kameran asetukset voi palauttaa oletusarvoihin pitämällä G- ja P-painikkeita pohjassa samanaikaisesti vähintään kaksi sekuntia (kyseiset painikkeet on merkitty vihreällä pisteellä). Tietonäyttö kytkeytyy hetkeksi pois päältä, kun asetuksia nollataan. G-painike P-painike Tietonäytössä käytettävissä olevat asetukset Asetus Oletusarvo 0 Kuvanlaatu JPEG, normaali 42 Kuvakoko Suuri 44 Automaattinen haarukointi P, S, A, M Pois 83 HDR (laaja dynaaminen alue) P, S, A, M Pois 71 Aktiivinen D-Lighting P, S, A, M Automaattinen 69 Valkotasapaino 1 P, S, A, M Automaattinen 76 ISO-herkkyys P, S, A, M 100 k, l, p, m, n, o, r, s, t, u, v, w, x, y, z, 0, g, (, 3, Automaattinen 49 1, 2, 3 Picture Control -asetukset P, S, A, M Muokkaamaton 2 86 Tarkennustila Etsin Muut kuvaustilat kuin % AF-A 33 Reaaliaikanäkymä/elokuva AF-S 94 Asetus Oletusarvo 0 Tarkennusaluetila Etsin n, x, 0, 1, 2, 3 Pistetarkennus m, w Dyn. tarkennus (39 pist.) 36 i, j, k, l, p, o, r, s, t, u, v, y, z, g, 3, P, S, A, M Automaattinen alue Reaaliaikanäkymä/elokuva k, l, p, o, s, t, u, v, x, y, z Kasvotarkennus m, r, w, %, g, 3, 1, 2, 3, 95 Leveä alue P, S, A, M n, 0 Normaali alue Mittaus P, S, A, M Matriisimittaus 62 Salamatila i, k, p, n, w, g Automaattinen o Automaattinen hidas täsmäys s Autom. + punasilmäisyyden vähennys 46 P, S, A, M Täytesalama Salaman korjaus P, S, A, M Pois 67 Valotuksen korjaus %, P, S, A, M Pois 65 1 Hienosäätö nollattu. 2 Vain nykyinen Picture Control. 53

71 Muut asetukset Asetus Oletusarvo 0 Kuvanottotapa m, w Sarjakuvaus H Muut kuvaustilat Yksittäiskuvaus 29 Tarkennuspiste * Keskusta 38 AE/AF-lukituksen pito Muissa kuvaustiloissa kuin i ja j Pois 166 Joustava ohjelma P Pois 56 Päällekkäisvalotus Päällekkäisvalotustila P, S, A, M Pois 73 Asetus Oletusarvo 0 Erikoistehostetila g Värikkyys 0 Ääriviivat ( Suunta Maisema Leveys Normaali Väri Pois Värialue * Tarkennuspistettä ei näytetä, jos e (Automaattinen alue) on valittu tarkennusaluetilaksi. 54

72 P-, S-, A- ja M-tilat Suljinaika ja aukko P-, S-, A- ja M-tilat tarjoavat eri tapoja ohjata suljinaikaa ja aukkoa: P S A Tila Ohjelmoitu automatiikka (0 56) Suljinajan esivalintaautomatiikka (0 57) Aukon esivalintaautomatiikka (0 58) M Käsisäätö (0 59) Kuvaus Kamera asettaa suljinajan ja aukon optimaalisen valotuksen saavuttamiseksi. Suositellaan tilannekuviin ja muihin tilanteisiin, joissa kameran asetusten säätämiseen on vain vähän aikaa. Käyttäjä valitsee suljinajan; kamera valitsee lopputuloksen kannalta parhaan aukon. Käytä liikkeen pysäyttämiseen tai liikeepäterävyyden luomiseen. Käyttäjä valitsee aukon; kamera valitsee lopputuloksen kannalta parhaan suljinajan. Käytä taustan häivyttämiseen tai saadaksesi sekä etualan että taustan tarkaksi. Käyttäjä määrittää sekä suljinajan että aukon. Aseta suljinajaksi Bulb - tai Time -aikavalotus käyttääksesi pitkää suljinaikaa. D Objektiivin himmenninrengas Käyttäessäsi mikroprosessoriohjattua objektiivia, jossa on himmenninrengas (0 200), lukitse himmenninrengas pienimpään aukkoon (suurin aukkoarvo). G-tyypin objektiiveissa ei ole himmenninrengasta. A Suljinaika ja aukko Sama valotus voidaan saavuttaa erilaisilla suljinajan ja aukon yhdistelmillä. Lyhyet suljinajat ja suuret aukot pysäyttävät liikkuvat kohteet ja pehmentävät taustan yksityiskohtia, kun taas pitkät suljinajat ja pienet aukot luovat liikkuviin kohteisiin epäterävyyttä ja tuovat esiin taustan yksityiskohdat. Suljinaika Aukko Lyhyt suljinaika ( 1 /1 600 s) Pitkä suljinaika (1 s) Suuri aukko (f/5.6) Pieni aukko (f/22) (Muista; mitä suurempi aukkoarvo, sitä pienempi aukko.) 55

73 Tila P (ohjelmoitu automatiikka) Tässä tilassa kamera asettaa automaattisesti suljinajan ja aukon siten, että useimmissa tilanteissa saavutetaan paras mahdollinen valotus. Tilaa suositellaan tilannekuviin ja muihin tilanteisiin, joissa suljinajan ja aukon säätö halutaan jättää kameran vastuulle. Valokuvien ottaminen ohjelmoidulla automatiikalla: 1 Käännä tilanvalitsin asentoon P. Tilanvalitsin 2 Rajaa valokuva, tarkenna ja ota kuva. A Joustava ohjelma Tilassa P erilaisia suljinajan ja aukon yhdistelmiä voi valita kiertämällä komentokiekkoa ( joustava ohjelma ). Kierrä kiekkoa oikealle valitaksesi suuren aukon (pieni aukkoarvo), joka häivyttää taustan yksityiskohdat, tai lyhyen suljinajan, joka pysäyttää liikkeen. Kierrä kiekkoa vasemmalle valitaksesi pienen aukon (suuri aukkoarvo), joka lisää syväterävyyttä, tai pitkän suljinajan, joka luo liike-epäterävyyttä. Kaikki Komentokiekko yhdistelmät tuottavat saman valotuksen. Kun joustava ohjelma on käytössä, U (R) -ilmaisin näkyy etsimessä ja tietonäytöllä. Palauta suljinajan ja aukon oletusasetukset kiertämällä komentokiekkoa, kunnes ilmaisin ei enää näy, valitsemalla toinen tila tai sammuttamalla kamera. A Katso myös Katso tietoa sisäänrakennetusta valotusohjelmasta sivulta

74 Tila S (suljinajan esivalinta-automatiikka) Suljinajan esivalinta-automatiikassa käyttäjä valitsee suljinajan ja kamera valitsee automaattisesti valotuksen kannalta parhaan aukon. Käytä pitkiä suljinaikoja tuodaksesi kuviin liikkeen tuntua luomalla liikkuviin kohteisiin epäterävyyttä ja lyhyitä suljinaikoja pysäyttääksesi liikkeen. Lyhyt suljinaika ( 1 /1 600 s) Pitkä suljinaika (1 s) Valokuvien ottaminen suljinajan esivalinta-automatiikalla: 1 Käännä tilanvalitsin asentoon S. Tilanvalitsin 2 Valitse suljinaika. Suljinaika näkyy etsimessä ja tietonäytöllä. Kierrä komentokiekkoa valitaksesi suljinajan väliltä 30 s ja 1 /4 000 s. Komentokiekko 3 Rajaa valokuva, tarkenna ja ota kuva. 57

75 Tila A (aukon esivalinta-automatiikka) Aukon esivalinta-automatiikassa käyttäjä valitsee aukon ja kamera valitsee automaattisesti valotuksen kannalta parhaan suljinajan. Suuret aukot (pienet aukkoarvot) pienentävät syväterävyyttä ja luovat epäterävyyttä pääkohteen takana ja edessä oleviin kohteisiin. Pienet aukot (suuret aukkoarvot) suurentavat syväterävyyttä ja tuovat esiin taustan ja etualan yksityiskohtia. Pientä syväterävyyttä käytetään usein muotokuvissa taustan yksityiskohtien häivyttämiseen ja suurta syväterävyyttä maisemakuvauksessa taustan ja etualan tarkentamiseen. Suuri aukko (f/5.6) Pieni aukko (f/22) Valokuvien ottaminen aukon esivalinta-automatiikalla: 1 Käännä tilanvalitsin asentoon A. Tilanvalitsin 2 Valitse aukko. Aukko näkyy etsimessä ja tietonäytöllä. Kierrä komentokiekkoa valitaksesi aukon objektiivin pienimmän ja suurimman arvon väliltä. Komentokiekko 3 Rajaa valokuva, tarkenna ja ota kuva. 58

76 Tila M (käsisäätö) Käsisäätötilassa käyttäjä ohjaa sekä suljinaikaa että aukkoa. Valokuvien ottaminen käsisäätötilassa: 1 Käännä tilanvalitsin asentoon M. Tilanvalitsin 2 Valitse aukko ja suljinaika. Tarkista valotusilmaisin (katso alla) ja säädä suljinaika ja aukko. Suljinaika valitaan kiertämällä komentokiekkoa: valitse arvo väliltä 30 s ja 1 /4 000 s tai valitse Bulb - tai Time -aikavalotus pitääksesi sulkimen auki määrittelemättömän ajan pitkää suljinaikaa varten (0 60). Aukko valitaan kiertämällä komentokiekkoa pitäen samalla E (N) -painiketta painettuna: valitse arvo objektiivin pienimmän ja suurimman arvon väliltä. Suljinaika ja aukko näkyvät etsimessä ja tietonäytöllä. Suljinaika Aukko Komentokiekko E (N) -painike Komentokiekko 3 Rajaa valokuva, tarkenna ja ota kuva. A Valotusilmaisin Jos mikroprosessoriohjattu objektiivi on kiinnitetty (0 199) ja suljinajaksi on valittu jokin muu kuin Bulb - tai Time -aikavalotus, etsimen ja tietonäytön valotusilmaisin osoittaa, tuleeko valokuvasta nykyisillä asetuksilla ali- tai ylivalottunut (näyttö vaihtelee riippuen asetuksista, jotka on valittu Mukautettuihin asetuksiin b1 Valotussäädön porrastus ja f5 Käänteiset ilmaisimet; 0 159, 166). Jos valotuksen mittauksen tai reaaliaikanäkymän valotussäätöjärjestelmän rajat ylittyvät, ilmaisin vilkkuu. Optimaalinen valotus 1 /3 EV:n alivalotus Yli 2 EV:n ylivalotus 59

77 Pitkät valotusajat (vain M-tila) Valitse seuraavat suljinajat liikkuvien valojen, tähtien, yömaisemien tai ilotulitusten kuvaamiseen pitkällä valotusajalla. Bulb (A): Suljin pysyy auki niin kauan kuin suljinta pidetään pohjassa. Estääksesi epäterävyyttä käytä jalustaa, lisävarusteena saatavia WR-R10- ja WR-T10- langattomia kaukoohjaimia tai lisävarusteena saatavaa MC-DC2- langallista kauko-ohjainta (0 210). WR-T10:n ja MC-DC2:n laukaisimet toimivat samoin kuin kameran laukaisin. Time (&): Edellyttää lisävarusteena saatavaa Valotuksen pituus: 35 s Aukko: f/25 ML-L3-kauko-ohjainta (0 210). Aloita valotus painamalla ML-L3:n laukaisinta. Suljin pysyy auki 30 minuuttia tai kunnes painiketta painetaan uudelleen. 1 Valmistele kamera. Kiinnitä kamera jalustalle tai aseta se muulle vakaalle, tasaiselle alustalle. Estääksesi etsimen kautta tulevan valon vaikutuksen valotukseen poista kuminen silmäsuppilo ja peitä etsin kameran mukana toimitetulla DK-5-okulaarisuojuksella (0 32). Estääksesi virran katkeamisen ennen valotuksen päättymistä käytä täyteen ladattua EN-EL14-akkua tai lisävarusteena saatavaa EH-5b-verkkolaitetta ja EP-5Avirtaliitäntää. Huomaa, että pitkillä valotusajoilla kuviin voi syntyä kohinaa (kirkkaita pisteitä, satunnaisia kirkkaita kuvapisteitä tai utua); ennen kuvausta valitse Päällä kuvausvalikon kohtaan Kohinan väh. kun pitkä valotus (0 153). 2 Käännä tilanvalitsin asentoon M. Tilanvalitsin 3 Valitse suljinaika. Kierrä komentokiekkoa valitaksesi suljinajaksi Bulb -aikavalotuksen (A). Käyttäessäsi suljinaikaa Time -aikavalotus (&) valitse kauko-ohjainkuvanottotapa (0 31) valittuasi suljinajan. Komentokiekko 60

78 4 Avaa suljin. Bulb: Kun olet tarkentanut, paina kameran tai lisävarusteena saatavan langallisen kauko-ohjaimen laukaisin pohjaan. Pidä laukaisin pohjassa, kunnes valotus on päättynyt. Time: Paina ML-L3:n laukaisin pohjaan. 5 Sulje suljin. Bulb: Ota sormesi pois laukaisimelta. Time: Paina ML-L3:n laukaisin pohjaan. Kuvaus päättyy automaattisesti 30 minuutin kuluttua. 61

79 Valotus Mittaus Valitse, miten kamera asettaa valotuksen P-, S-, A- ja M-tiloissa (muissa tiloissa kamera valitsee mittausmenetelmän automaattisesti). Menetelmä Kuvaus Tuottaa luonnollisen tuloksen useimmissa tilanteissa. Kamera käyttää 2016 kuvapisteen RGB-kennoa mitatakseen laajan alueen rajauksesta ja asettaa valotuksen sävyjakauman, värin, sommittelun ja, tyypin G ja D L Matriisimittaus objektiiveilla (0 200), etäisyystietojen mukaan (kolmiulotteinen värimatriisimittaus II; muilla mikroprosessoriohjatuilla objektiiveilla kamera käyttää värimatriisimittaus II:ta, joka ei sisällä kolmiulotteisia etäisyystietoja). Kamera mittaa koko rajauksen, mutta painottaa keskustaa. Klassinen M Keskustapainotteinen mittari muotokuville; suositellaan käytettäessä suotimia, joiden valotuskerroin (suodinkerroin) on yli 1. Kamera mittaa nykyisen tarkennuspisteen; käytä keskustan ulkopuolella olevien kohteiden mittauksessa (jos e Automaattinen alue on valittu N Pistemittaus tarkennusaluetilaksi etsinvalokuvauksessa sivulla 36 kuvatulla tavalla, kamera mittaa keskitarkennuspisteen). Varmistaa oikean valotuksen silloinkin, kun tausta on paljon kirkkaampi tai tummempi kuin kohde. 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä mittausvaihtoehdot. Korosta nykyinen mittausmenetelmä tietonäytöllä ja paina J. 3 Valitse mittausmenetelmä. Korosta vaihtoehto ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. 62

80 Valotuksen lukitus Käytä valotuksen lukitusta, jos haluat sommitella kuvan uudelleen käytettyäsi vaihtoehtoja M (Keskustapainotteinen) ja N (Pistemittaus) valotuksen mittaamiseen; huomaa, että valotuksen lukitus ei ole käytettävissä i- ja j-tiloissa. 1 Mittaa valotus. Sijoita kohde rajauksen keskelle (keskustapainotteinen mittaus) tai valittuun tarkennuspisteeseen (pistemittaus) ja paina laukaisin puoleenväliin asettaaksesi tarkennuksen ja mitataksesi valotuksen. Tarkista, että tarkentumisen ilmaisin (I) näkyy etsimessä. 2 Lukitse valotus. Kun laukaisin on painettuna puoleenväliin (q) ja kohde on tarkennuspisteessä, paina A (L) -painiketta (w) lukitaksesi valotuksen. A Valotuksen lukitus Jos Päällä on valittu Mukautettuun asetukseen c1 (Valotuslukitus laukaisimella; 0 159), valotus lukittuu, kun laukaisin painetaan puoleenväliin. Katso tietoa AE-L/AF-L-painikkeen tehtävän vaihtamisesta Mukautetusta asetuksesta f2 (AE-L/AF-Lpainikkeen teht.; 0 166). Laukaisin A (L) -painike Kun valotuksen lukitus on käytössä, etsimessä näkyy AE-Lilmaisin. 3 Sommittele valokuva uudelleen. Pidä A (L) -painiketta painettuna, sommittele valokuva uudelleen ja ota kuva. 63

81 A Suljinajan ja aukon säätäminen Kun valotuksen lukitus on käytössä, seuraavia asetuksia voi säätää mitatun valotusarvon muuttumatta: Tila Asetus Ohjelmoitu automatiikka Suljinaika ja aukko (joustava ohjelma; 0 56) Suljinajan esivalinta-automatiikka Suljinaika Aukon esivalinta-automatiikka Aukko Mittausmenetelmää ei voi vaihtaa valotuksen ollessa lukittuna. 64

82 Valotuksen korjaus Valotuksen korjausta käytetään kameran ehdottaman valotusarvon muuttamiseen, mikä tekee kuvista kirkkaampia tai tummempia. Se on tehokkaimmillaan, kun käytössä on M (Keskustapainotteinen) tai N (Pistemittaus) (0 62). Valitse arvo väliltä 5 EV (alivalotus) ja +5 EV (ylivalotus) 1 /3 EV:n välein. Yleensä positiiviset arvot tekevät kohteesta kirkkaamman ja negatiiviset tummemman. 1 EV Ei valotuksen korjausta +1 EV 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä valotuksen korjauksen vaihtoehdot. Korosta valotuksen korjaus tietonäytöllä ja paina J. 3 Valitse arvo. Korosta arvo ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. Normaalin valotuksen voi palauttaa asettamalla valotuksen korjaukseksi ±0. Valotuksen korjaus ei nollaudu, kun kamera sammutetaan, mutta nollataan, jos valitset toisen tilan valittuasi %. 65

83 A E (N) -painike Valotuksen korjauksen voi asettaa myös kiertämällä komentokiekkoa pitäen samalla E (N) -painiketta painettuna. Valittu arvo näkyy etsimessä ja tietonäytöllä. E (N) -painike Komentokiekko 0,3 EV +2 EV A Tila M Tilassa M valotuksen korjaus vaikuttaa vain valotusilmaisimeen; suljinaika ja aukko eivät muutu. A Salaman käyttäminen Salamaa käytettäessä valotuksen korjaus vaikuttaa sekä taustan valotukseen että salaman tehoon. A Katso myös Katso tietoa valotuksen korjauksessa käytettävän porrastuksen valitsemisesta Mukautetusta asetuksesta b1 (Valotussäädön porrastus, 0 159). Katso tietoa valotuksen muuttamisesta automaattisesti kuvasarjan aikana sivulta

84 Salaman korjaus Salaman korjausta käytetään muuttamaan kameran ehdottamaa salaman tehoa, mikä muuttaa pääkohteen kirkkautta suhteessa taustaan. Valitse arvo väliltä 3 EV (tummempi) ja +1 EV (kirkkaampi) 1 /3 EV:n välein; yleensä positiiviset arvot tekevät kohteesta kirkkaamman ja negatiiviset tummemman. 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä salaman korjauksen vaihtoehdot. Korosta salaman korjaus tietonäytöllä ja paina J. 3 Valitse arvo. Korosta arvo ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. Normaalin salamatehon voi palauttaa asettamalla salaman korjaukseksi ±0. Salaman korjaus ei nollaudu, kun kamera sammutetaan. 67

85 A M (Y)- ja E (N) -painikkeet Salaman korjauksen voi asettaa myös kiertämällä komentokiekkoa ja painamalla samalla M (Y)- ja E (N) - painikkeita. Valittu arvo näkyy etsimessä ja tietonäytöllä. M (Y) -painike E (N) -painike Komentokiekko 0,3 EV +1 EV A Lisävarusteena saatavat salamalaitteet Salaman korjausta voi käyttää myös sellaisten lisävarusteena saatavien salamalaitteiden kanssa, jotka tukevat Nikonin luovaa valaistusjärjestelmää (CLS; katso sivu 205). SB-910, SB-900, SB-800, SB-700 ja SB-600 sallivat salaman korjauksen asettamisen myös salamalaitteen painikkeita käyttämällä. Lisävarusteena saatavalla salamalaitteella valittu salaman korjaus lisätään kameralla valittuun salaman korjaukseen. A Katso myös Katso tietoa salaman korjauksessa käytettävän porrastuksen valitsemisesta Mukautetusta asetuksesta b1 (Valotussäädön porrastus, 0 159). 68

86 Yksityiskohtien säilyttäminen valo- ja varjoalueilla Aktiivinen D-Lighting Aktiivinen D-Lighting säilyttää valo- ja varjoalueiden yksityiskohdat luoden valokuvia, joissa on luonnollinen kontrasti. Käytä korkeakontrastisiin kohteisiin, esimerkiksi kuvatessasi ovesta tai ikkunasta näkyviä kirkkaasti valaistuja ulkomaisemia tai kuvatessasi varjossa olevia kohteita aurinkoisena päivänä. Toiminto on tehokkaimmillaan, kun käytössä on L (Matriisimittaus; 0 62). Aktiivinen D-Lighting:! Pois Aktiivinen D-Lighting: Y Automaattinen 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä Aktiivisen D-Lightingin vaihtoehdot. Korosta Aktiivinen D-Lighting tietonäytöllä ja paina J. 3 Valitse asetus. Korosta Y Automaattinen, Z Erittäin suuri, P Suuri, Q Normaali, R Pieni tai! Pois ja paina J. Jos Y Automaattinen valitaan, kamera säätää Aktiivisen D-Lightingin automaattisesti kuvausolosuhteiden mukaan. Palaa kuvaustilaan painamalla laukaisin puoleenväliin. 69

87 D Aktiivinen D-Lighting Kohinaa (satunnaisia kirkkaita kuvapisteitä, utua tai viivoja) saattaa esiintyä valokuvissa, jotka on otettu käyttäen Aktiivinen D-Lighting -toimintoa. Joissain kohteissa voi näkyä epätasaisia varjoja. Aktiivinen D-Lighting ei ole käytettävissä, kun ISO-herkkyys on Hi 0,3 tai korkeampi. Asetus Y Automaattinen vastaa vaihtoehtoa Q Normaali tilassa M tai kun keskustapainotteinen tai pistemittaus on käytössä. A Aktiivinen D-Lighting ja D-Lighting Kuvausvalikon vaihtoehto Aktiivinen D-Lighting säätää valotusta ennen kuvausta optimoidakseen dynaamisen alueen, kun taas muokkausvalikon vaihtoehto D-Lighting (0 180) kirkastaa kuvien varjoja kuvauksen jälkeen. A Kuvausvalikko Aktiivista D-Lightingia voi säätää myös kuvausvalikon kohdassa Aktiivinen D-Lighting (0 150). A Katso myös Katso tietoa Aktiivisen D-Lightingin säätämisestä automaattisesti kuvasarjan aikana sivulta 83. Katso tietoa Fn-painikkeen ja komentokiekon käyttämisestä Aktiivinen D-Lighting -vaihtoehdon valinnassa sivulta

88 Laaja dynaaminen alue (HDR) Laaja dynaaminen alue (High Dynamic Range, HDR) yhdistää kaksi valotusta yhdeksi kuvaksi, johon tallentuu laaja sävykirjo varjoista valoalueisiin myös korkeakontrastisilla kohteilla. HDR on tehokkaimmillaan, kun käytössä on L (Matriisimittaus) (0 62; muilla mittausmenetelmillä asetus v Automaattinen vastaa asetusta T Normaali). Sitä ei voi käyttää NEF (RAW) -kuvien tallentamiseen. Salamaa ei voi käyttää, kun HDR on käytössä. + Ensimmäinen valotus (tummempi) Toinen valotus (kirkkaampi) Yhdistetty HDR-kuva 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä HDR (laaja dynaaminen alue) - toiminnon vaihtoehdot. Korosta HDR (laaja dynaaminen alue) tietonäytöllä ja paina J. 3 Valitse asetus. Korosta v Automaattinen, 2 Erittäin suuri, S Suuri, T Normaali, U Pieni tai 6 Pois ja paina J. Jos v Automaattinen valitaan, kamera säätää HDR:n automaattisesti kuvausolosuhteiden mukaan. Palaa kuvaustilaan painamalla laukaisin puoleenväliin. u tulee näkyviin etsimeen. 71

89 4 Rajaa valokuva, tarkenna ja ota kuva. Kamera ottaa kaksi valotusta, kun laukaisin painetaan pohjaan. l u vilkkuu etsimessä, kun kuvia yhdistetään; valokuvia ei voi ottaa ennen kuin tallennus on päättynyt. HDR kytkeytyy pois automaattisesti, kun valokuva on otettu; ottaaksesi HDR:n pois käytöstä ennen kuvausta kierrä tilanvalitsin johonkin muuhun asentoon kuin P, S, A tai M. D HDR-valokuvien rajaaminen Kuvien reunat saattavat rajautua pois. Haluttua lopputulosta ei välttämättä saavuteta, jos kamera tai kohde liikkuu kuvauksen aikana. Kuvausohjelmasta riippuen vaikutus ei välttämättä näy, kirkkaiden kohteiden ympärillä saattaa näkyä varjoja tai tummien kohteiden ympärillä saattaa näkyä kehiä. Joissain kohteissa voi näkyä epätasaisia varjoja. A Kuvausvalikko HDR (laaja dynaaminen alue) -toimintoa voi säätää myös kuvausvalikon kohdassa HDR (laaja dynaaminen alue) (0 150). A Katso myös Katso tietoa Fn-painikkeen ja komentokiekon käyttämisestä HDR-vaihtoehdon valinnassa sivulta

90 Päällekkäisvalotus Noudata seuraavia ohjeita tallentaaksesi kahden tai kolmen valotuksen sarjan yhdeksi valokuvaksi. Päällekkäisvalotuksen tuottamat värit ovat huomattavasti paremmat kuin olemassa olevista kuvista ohjelmistoilla luotujen päällekkäiskuvien. Päällekkäisvalotuksen luominen Päällekkäisvalotuksia ei voi tallentaa reaaliaikanäkymässä. Poistu reaaliaikanäkymästä ennen jatkamista. Huomaa, että oletusasetuksilla kuvaus päättyy ja päällekkäisvalotus tallennetaan automaattisesti, jos mitään toimintoja ei tehdä noin 30 s:n aikana. A Pidennetyt tallennusajat Saadaksesi valotusten välille pidemmän aikavälin kuin 30 s pidennä aikakatkaisun viivettä Mukautetussa asetuksessa c2 (Virrankatkaisun ajastimet) > Valmiustila-ajastin (0 160). Pisin aikaväli valotusten välillä on noin 30 s pidempi kuin Mukautettuun asetukseen c2 valittu asetus. Jos mitään toimintoja ei tehdä noin 30 s:n aikana sen jälkeen kun näyttö on sammutettu toisto- tai valikkotoimintojen yhteydessä, kuvaus päättyy ja päällekkäisvalotus luodaan siihen mennessä tallennetuista valotuksista. 1 Valitse Päällekkäisvalotus. Näytä valikot painamalla G-painiketta. Korosta Päällekkäisvalotus kuvausvalikossa ja paina 2. G-painike 2 Ota päällekkäisvalotustila käyttöön. Korosta Päällekkäisvalotustila ja paina 2. Oikealla näkyvät vaihtoehdot tulevat näytölle. Korosta Päällä ja paina J. 73

91 3 Valitse kuvien määrä. Korosta Kuvien määrä ja paina 2. Oikealla näkyvä valintaikkuna tulee näkyviin. Paina 1 tai 3 valitaksesi, montako valotusta valokuvassa yhdistetään ja paina J. 4 Valitse herkkyyden määrä. Korosta Automaattinen säätö ja paina 2. Seuraavat vaihtoehdot tulevat näkyviin. Korosta vaihtoehto ja paina J. Päällä: Herkkyyttä säädetään tallennettavien valotusten määrän mukaan (kunkin valotuksen herkkyydeksi asetetaan 1 /2 kahdella valotuksella ja 1 /3 kolmella valotuksella). Pois: Herkkyyttä ei säädetä päällekkäisvalotusta tallennettaessa. Suositellaan, jos tausta on tumma. 5 Rajaa valokuva, tarkenna ja ota kuva. Nopeassa ja hitaassa sarjakuvaustilassa (0 29) kamera tallentaa kaikki valotukset yhtenä sarjana; kuvaus keskeytyy jokaisen päällekkäisvalotuksen jälkeen. Itselaukaisintilassa kamera tallentaa automaattisesti vaiheessa 3 valitun määrän valotuksia riippumatta asetuksesta, joka on valittu Mukautettuun asetukseen c3 (Itselaukaisin) > Kuvien määrä (0 160). Muissa kuvanottotavoissa otetaan yksi valokuva joka kerta kun laukaisinta painetaan; jatka kuvausta, kunnes kaikki valotukset on tallennettu. 74

92 Päällekkäisvalotuksen keskeyttäminen Keskeyttääksesi päällekkäisvalotuksen ennen kuin valittu määrä valotuksia on otettu valitse Pois kuvausvalikon kohtaan Päällekkäisvalotus > Päällekkäisvalotustila. Päällekkäisvalotus luodaan siihen mennessä tallennetuista valotuksista. Jos Automaattinen säätö on päällä, herkkyys säädetään vastaamaan tallennettujen valotusten määrää. Huomaa, että kuvaus päättyy automaattisesti, jos: Tilanvalitsin kierretään johonkin muuhun asetukseen kuin P, S, A tai M Suoritetaan palautus kahdella painikkeella (0 53) Kamera sammutetaan Akku tyhjenee Jokin valotuksista poistetaan A Päällekkäisvalotuksen ilmaisin Tietonäytön päällekkäisvalotuksen ilmaisin osoittaa edistymisen. $ (päällä): Kamera on valmis tallentamaan uuden päällekkäisvalotuksen. Paina laukaisin pohjaan aloittaaksesi kuvauksen. $ (vilkkuu): Kuvaus on käynnissä. D Päällekkäisvalotukset Älä poista tai vaihda muistikorttia, kun päällekkäisvalotusta tallennetaan. Toiston aikana kuvan tietojen näytössä lueteltavat tiedot (mukaan lukien mittaus, valotus, kuvaustila, polttoväli, tallennuspäivämäärä ja kameran suunta) ovat päällekkäisvalotuksen ensimmäisen valotuksen tiedot. 75

93 Valkotasapaino Valkotasapaino varmistaa, että valonlähteen väri ei vaikuta väreihin. Automaattista valkotasapainoa suositellaan useimmille valonlähteille; P-, S-, A- ja M-tiloissa voi tarvittaessa valita muita arvoja valonlähteen tyypin mukaan: Vaihtoehto Kuvaus v Automaattinen Automaattinen valkotasapainon säätö. Suositellaan useimpiin tilanteisiin. J Hehkulamppu Käytä hehkulamppuvalaistuksessa. I Loisteputkivalo Käytä sivulla 77 lueteltujen valonlähteiden kanssa. H Suora auringonvalo Käytä suoran auringonvalon valaisemien kohteiden kanssa. N Salama Käytä salaman kanssa. G Pilvinen Käytä päivänvalossa pilvisellä ilmalla. M Varjo Käytä päivänvalossa varjossa olevien kohteiden kanssa. Mittaa valkotasapaino tai kopioi valkotasapaino olemassa olevasta L Esiasetus käsin kuvasta (0 79). 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä valkotasapainon vaihtoehdot. Korosta nykyinen valkotasapainon asetus tietonäytöllä ja paina J. 3 Valitse valkotasapainon vaihtoehto. Korosta vaihtoehto ja paina J. Palataksesi kuvaustilaan paina laukaisin puoleenväliin. 76

94 A Kuvausvalikko Valkotasapainon voi valita kuvausvalikon kohdassa Valkotasapaino (0 150), jossa voi myös hienosäätää valkotasapainoa (0 78) tai mitata valkotasapainon esiasetusarvon (0 79). Valkotasapaino-valikon vaihtoehtoa I Loisteputkivalo voi käyttää valonlähteen valitsemiseen oikealla näkyvistä lampputyypeistä. A Värilämpötila Valonlähteen väri havaitaan eri tavalla riippuen katsojasta ja muista olosuhteista. Värilämpötila on valonlähteen värin objektiivinen mitta, joka määritellään lämpötilana, johon kohde olisi kuumennettava, jotta se lähettäisi valonlähteen kanssa samalla aallonpituudella olevaa valoa. Valonlähteet, joiden värilämpötila on noin K, näyttävät valkoisilta, kun taas valonlähteet, joiden värilämpötila on matalampi, esimerkiksi hehkulamput, näyttävät hieman keltaisilta tai punaisilta. Valonlähteet, joiden värilämpötila on korkeampi, vaikuttavat sinisävyisiltä. Kameran valkotasapainon vaihtoehdot on sovitettu seuraaville värilämpötiloille (kaikki luvut ovat likimääräisiä): I (natriumlamput): K J (hehkulamppu)/ I (lämpimänvalkoiset loisteputket): K I (valkoiset loisteputket): K I (viileänvalkoiset loisteputket): K I (päivänvalkoiset loisteputket): K H (suora auringonvalo): K N (salama): K G (pilvinen): K I (päivänvaloloisteputket): K I (korkean lämpötilan elohopea): K M (varjo): K A Fn-painike Katso tietoa valkotasapainon muuttamisesta automaattisesti kuvasarjan aikana sivulta 83. Katso tietoa Fn-painikkeen ja komentokiekon käyttämisestä valkotasapainoasetuksen valinnassa sivulta

95 Valkotasapainon hienosäätö Valkotasapainoa hienosäätämällä voi korjata valonlähteen värin vaihteluja tai käyttää kuvassa tarkoituksella tiettyä värisävyä. Valkotasapainon hienosäätöön käytetään kuvausvalikon vaihtoehtoa Valkotasapaino. 1 Näytä valkotasapainon vaihtoehdot. Paina G-painiketta näyttääksesi valikot. Korosta kuvausvalikossa Valkotasapaino ja paina 2 näyttääksesi valkotasapainon vaihtoehdot. G-painike 2 Valitse valkotasapainon vaihtoehto. Korosta jokin muu vaihtoehto kuin Esiasetus käsin ja paina 2 (jos Loisteputkivalo valitaan, korosta valaistustyyppi ja paina 2). Oikealla näkyvät hienosäädön vaihtoehdot tulevat näkyviin. Hienosäätö ei ole käytettävissä valkotasapainon vaihtoehdossa Esiasetus käsin. Koordinaatit Säätö 3 Hienosäädä valkotasapainoa. Käytä monivalitsinta valkotasapainon hienosäädössä. Lisää sinistä Lisää vihreää Lisää kullanruskeaa Lisää magentaa A Valkotasapainon hienosäätö Hienosäätöakselien värit ovat suhteellisia, eivät absoluuttisia. Esimerkiksi kohdistimen siirtäminen suuntaan B (sininen) lämpimän asetuksen, kuten J (hehkulamppu), ollessa valittuna tekee valokuvista hieman kylmempiä, muttei kuitenkaan varsinaisesti sinisiä. 4 Tallenna muutokset ja poistu. Paina J. 78

96 Esiasetus käsin Vaihtoehtoa Esiasetus käsin käytetään valkotasapainon mukautettujen asetusten tallentamiseen ja käyttämiseen, kun kuvaus tapahtuu sekavalossa, tai voimakkaan väristen valonlähteiden vaikutusten korjaamiseen. Valkotasapainon esiasetuksen voi tehdä kahdella tavalla: Menetelmä Kuvaus Mittaa Neutraali harmaa tai valkoinen esine sijoitetaan lopullisessa kuvassa käytettävään valaistukseen ja kamera mittaa valkotasapainon (katso alla). Käytä valokuvaa Valkotasapaino kopioidaan muistikortilla olevasta kuvasta (0 82). Valkotasapainon esiasetusarvon mittaaminen 1 Valaise vertailukohde. Aseta neutraali harmaa tai valkoinen esine lopullisessa valokuvassa käytettävään valaistukseen. 2 Näytä valkotasapainon vaihtoehdot. Paina G-painiketta näyttääksesi valikot. Korosta kuvausvalikossa Valkotasapaino ja paina 2 näyttääksesi valkotasapainon vaihtoehdot. Korosta Esiasetus käsin ja paina 2. 3 Valitse Mittaa. Korosta Mittaa ja paina 2. Oikealla näkyvä valikko tulee näkyviin; korosta Kyllä ja paina J. G-painike Oikealla näkyvä ilmoitus näytetään ennen kuin kamera siirtyy esiasetuksen mittaustilaan. Kun kamera on valmis mittaamaan valkotasapainon, etsimessä ja tietonäytöllä näkyy vilkkuva D (L). 79

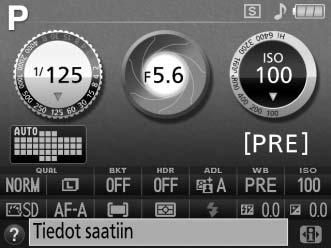

97 4 Mittaa valkotasapaino. Ennen kuin ilmaisimet lakkaavat vilkkumasta, rajaa vertailukohde niin, että se täyttää etsimen, ja paina laukaisin pohjaan. Valokuvaa ei tallenneta; valkotasapainon voi mitata tarkasti, vaikka kamera ei ole tarkentanut. 5 Tarkista tulos. Jos kamera onnistui mittaamaan valkotasapainoarvon, oikealla näkyvä ilmoitus näytetään ja a vilkkuu etsimessä noin kahdeksan sekuntia ennen kuin kamera palaa kuvaustilaan. Palaa välittömästi kuvaustilaan painamalla laukaisin puoleenväliin. Jos valaistus on liian hämärä tai kirkas, kamera ei välttämättä pysty mittaamaan valkotasapainoa. Tietonäytöllä näkyy viesti, ja b a ilmestyy etsimeen noin kahdeksaksi sekunniksi. Palaa vaiheeseen 4 ja mittaa valkotasapaino uudelleen. 80

98 81 D Valkotasapainon esiasetuksen mittaus Jos mitään toimintoja ei tehdä, kun näytöt vilkkuvat, suora mittaustila päättyy Mukautetussa asetuksessa c2 (Virrankatkaisun ajastimet; 0 160) valitun ajan kuluttua. Oletusasetus on kahdeksan sekuntia. D Valkotasapainon esiasetus Kamera pystyy tallentamaan kerralla vain yhden valkotasapainon esiasetusarvon; olemassa oleva arvo korvautuu, kun uusi arvo mitataan. Huomaa, että valotusta lisätään automaattisesti 1 EV:llä valkotasapainoa mitattaessa; kuvatessasi M-tilassa säädä valotusta niin, että valotusilmaisimen arvo on ±0 (0 59). A Muut valkotasapainon esiasetuksen mittausmenetelmät Siirtyäksesi esiasetuksen mittaustilaan (katso yllä), kun olet valinnut tietonäytöllä valkotasapainon esiasetuksen (0 76), paina J muutaman sekunnin ajan. Jos valkotasapaino on määritetty Fnpainikkeeseen (0 165), valkotasapainon esiasetuksen mittaustilan voi aktivoida pitämällä Fnpainiketta painettuna muutaman sekunnin ajan sen jälkeen kun esiasetettu valkotasapaino on valittu Fn-painikkeella ja komentokiekolla. A Studio-olosuhteet Studio-olosuhteissa tavallista harmaakorttia voi käyttää vertailukohteena valkotasapainon esiasetusta mitattaessa.

99 Valkotasapainon kopioiminen valokuvasta Noudata seuraavia vaiheita kopioidaksesi valkotasapainoarvon muistikortilla olevasta valokuvasta. 1 Valitse Esiasetus käsin. Paina G-painiketta näyttääksesi valikot. Korosta kuvausvalikossa Valkotasapaino ja paina 2 näyttääksesi valkotasapainon vaihtoehdot. Korosta Esiasetus käsin ja paina 2. 2 Valitse Käytä valokuvaa. Korosta Käytä valokuvaa ja paina 2. G-painike 3 Valitse Valitse kuva. Korosta Valitse kuva ja paina 2 (ohita jäljellä olevat vaiheet ja käytä valkotasapainon esiasetukseen viimeksi valittua kuvaa valitsemalla Tämä kuva). 4 Valitse kansio. Korosta lähdekuvan sisältävä kansio ja paina 2. 5 Korosta lähdekuva. Näytä korostettu kuva koko näytön kokoisena painamalla ja pitämällä X-painiketta pohjassa. 6 Kopioi valkotasapaino. Paina J asettaaksesi valkotasapainon esiasetukseksi korostetusta valokuvasta kopioidun valkotasapainon arvon. 82

100 Haarukointi Haarukointi vaihtelee automaattisesti valotuksen, valkotasapainon tai Aktiivisen D-Lightingin (ADL) asetuksia hieman jokaisen kuvan kohdalla haarukoiden nykyistä arvoa. Valitse tilanteissa, joissa valotuksen tai valkotasapainon asettaminen on vaikeaa, eikä tuloksen tarkistamiseen ja asetusten säätämiseen ole aikaa jokaisen kuvan kohdalla, tai kokeillaksesi erilaisia asetuksia samaan kohteeseen. Vaihtoehto Kuvaus Muuta valotusta kolmen valokuvan sarjassa. k Valotuksen haarukointi Kuva 1: muokkaamaton Kuva 2: valotusta vähennetty Kuva 3: valotusta lisätty m Valkotasap. Joka kerta kun suljin laukaistaan, kamera luo kolme kuvaa, joista jokaisessa on eri haarukointi valkotasapaino. Ei käytettävissä, kun kuvanlaatuna on NEF (RAW).! ADL-haarukointi Ota yksi kuva, jossa Aktiivinen D-Lighting on pois päältä, ja toinen nykyisellä Aktiivinen D-Lighting -asetuksella. 1 Valitse haarukointivaihtoehto. Painettuasi G valikoiden näyttämiseksi korosta Mukautettu asetus e2 (Autom. haarukoinnin asetus) ja paina 2. Oikealla näkyvät vaihtoehdot tulevat näytölle. Korosta haluttu haarukointityyppi ja paina J. G-painike 2 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 83

101 3 Näytä haarukointivaihtoehdot. Korosta nykyinen haarukointiasetus ja paina J. 4 Valitse haarukoinnin porrastus. Korosta haarukoinnin porrastus ja paina J. Valitse arvo väliltä 0,3 ja 2 EV (valotuksen haarukointi) tai 1 ja 3 (valkotasapainon haarukointi) tai valitse ADL (ADL-haarukointi). 5 Rajaa valokuva, tarkenna ja ota kuva. Valotuksen haarukointi: Kamera muuttaa valotusta jokaisen kuvan kohdalla. Ensimmäinen kuva otetaan valotuksen korjauksessa valittuna olevalla arvolla. Haarukoinnin porrastuksen määrä vähennetään nykyisestä arvosta toisessa kuvassa ja lisätään nykyiseen arvoon kolmannessa kuvassa haarukoiden nykyistä arvoa. Muokatut arvot vaikuttavat näytettäviin suljinajan ja aukon arvoihin. Valkotasap. haarukointi: Jokaisesta kuvasta luodaan kolme kopiota; yksi nykyisellä valkotasapainon arvolla, yksi lisätyllä kullanruskean arvolla ja yksi lisätyllä sinisen arvolla. Jos muistikortilla ei ole riittävästi tilaa kolmen kuvan tallentamiseen, etsimen kuvalaskuri vilkkuu. Kuvauksen voi aloittaa, kun uusi muistikortti on asetettu. ADL-haarukointi: Ensimmäinen kuva haarukoinnin aktivoimisen jälkeen otetaan niin, että Aktiivinen D-Lighting on pois päältä, ja toinen nykyisellä Aktiivinen D-Lighting -asetuksella (0 69; jos Aktiivinen D-Lighting on pois päältä, toinen kuva otetaan Aktiivinen D-Lighting asetettuna vaihtoehtoon Automaattinen). Nopeassa ja hitaassa sarjakuvaustilassa kuvaus keskeytyy jokaisen haarukointijakson jälkeen. Jos kamera sammutetaan ennen kuin kaikki haarukointijakson kuvat on otettu, haarukointi jatkuu jakson seuraavasta kuvasta, kun kamera kytketään päälle. 84

102 A Haarukoinnin edistymisen ilmaisin Valotuksen haarukoinnin aikana tietonäytön haarukoinnin ilmaisin näyttää edistymisen: v : Kamera on valmis ottamaan ensimmäisen kuvan. w : Kamera on valmis ottamaan toisen kuvan. x : Kamera on valmis ottamaan kolmannen kuvan. ADL-haarukoinnin aikana seuraavassa kuvassa käytettävä asetus näkyy alleviivattuna tietonäytöllä. A Haarukoinnin poistaminen käytöstä Poistaaksesi haarukoinnin käytöstä ja jatkaaksesi normaalia kuvausta valitse POIS edellisen sivun vaiheessa 4. Peruuttaaksesi haarukoinnin ennen kuin kaikki kuvat on tallennettu kierrä tilanvalitsin johonkin muuhun asentoon kuin P, S, A tai M. A Valotuksen haarukointi Kamera muokkaa valotusta vaihtelemalla suljinaikaa ja aukkoa (tila P), aukkoa (tila S) tai suljinaikaa (tilat A ja M). Jos automaattinen ISO-herkkyyssäätö on käytössä tiloissa P, S ja A, kamera säätää ISOherkkyyttä automaattisesti parhaan mahdollisen valotuksen saavuttamiseksi, kun kameran valotusjärjestelmän rajat ylitetään; tilassa M kamera käyttää ensin automaattista ISOherkkyyssäätöä asettaakseen valotuksen mahdollisimman lähelle optimia ja haarukoi sitten tätä valotusta suljinaikaa vaihtelemalla. A Katso myös Katso tietoa Fn-painikkeen ja komentokiekon käyttämisestä haarukoinnin porrastuksen valitsemisessa sivulta

103 Picture Control -säätimet Nikonin ainutlaatuisen Picture Control -järjestelmän avulla kuvankäsittelyasetukset, kuten terävöinti, kontrasti, kirkkaus, värikylläisyys ja värisävy, voidaan siirtää yhteensopiviin laitteisiin ja ohjelmistoihin. Picture Control -säätimen valinta Kamerassa on kuusi Picture Control -säädintä. P-, S-, A- ja M-tiloissa Picture Control -säätimen voi valita kohteen tai kuvausohjelman mukaan (muissa tiloissa kamera valitsee Picture Control -säätimen automaattisesti). Vaihtoehto Q Vakio R Neutraali S Värikäs T Yksivärinen e Muotokuva f Maisema Kuvaus Vakiokäsittely, joka tuottaa tasapainoisen tuloksen. Suositellaan useimpiin tilanteisiin. Vähäinen käsittely, joka tuottaa luonnollisen tuloksen. Valitse valokuviin, joita muokataan tai käsitellään myöhemmin voimakkaasti. Kuvia parannellaan eloisan valokuvatulostetehosteen luomiseksi. Valitse valokuviin, joissa perusvärit korostuvat. Ota yksivärisiä valokuvia. Käsittele muotokuvia saadaksesi ihoon luonnollisen ja pyöristetyn tunnun. Tuottaa eloisia maisema- ja kaupunkikuvia. 1 Aseta kohdistin tietonäytölle. Jos kuvaustiedot eivät näy näytöllä, paina P-painiketta. Paina uudelleen P-painiketta asettaaksesi kohdistimen tietonäytölle. P-painike Tietonäyttö 2 Näytä Picture Control -vaihtoehdot. Korosta nykyinen Picture Control ja paina J. 3 Valitse Picture Control. Korosta Picture Control ja paina J. Palataksesi tietonäyttöön paina laukaisin puoleenväliin. 86

104 Picture Control -säätimien muokkaaminen Valmiita tai mukautettuja Picture Control -säätimiä (0 90) voi muokata kuvausohjelman tai halutun lopputuloksen mukaan. Valitse tasapainoinen asetusyhdistelmä käyttämällä vaihtoehtoa Pikasäätö tai säädä yksittäisiä asetuksia käsin. 1 Näytä Picture Control -valikko. Valikot saa näkyviin painamalla G -painiketta. Korosta kuvausvalikossa Aseta Picture Control ja paina 2. G-painike 2 Valitse Picture Control. Korosta haluamasi Picture Control ja paina 2. 3 Säädä asetuksia. Paina 1 tai 3 korostaaksesi halutun asetuksen ja paina 4 tai 2 valitaksesi arvon (0 88). Toista tätä vaihetta, kunnes kaikkia asetuksia on säädetty, tai valitse Pikasäätö käyttääksesi esiasetettua asetusyhdistelmää. Oletusasetukset voi palauttaa painamalla O- painiketta. 4 Tallenna muutokset ja poistu. Paina J. A Muutokset alkuperäisiin Picture Control -säätimiin Picture Control -säätimet, jotka on muokattu oletusasetuksista, on merkitty tähdellä ( * ). 87

105 Picture Control -asetukset Asetus Kuvaus Valitse arvo väliltä 2 ja +2 vähentääksesi tai lisätäksesi valitun Picture Control -säätimen vaikutusta (huomaa, että tämä nollaa kaikki käsisäädöt). Pikasäätö Esimerkiksi positiivisten arvojen valitseminen kohtaan Värikäs tekee kuvista värikkäämpiä. Ei käytettävissä vaihtoehtojen Neutraali tai Yksivärinen tai mukautettujen Picture Control -säätimien kanssa. Säädä ääriviivojen terävyyttä. Valitse A säätääksesi terävöittämistä automaattisesti kuvausohjelman mukaan tai valitse arvo väliltä 0 (ei Terävöittäminen terävöittämistä) ja 9 (mitä suurempi arvo, sitä voimakkaampi terävöittäminen). Valitse A säätääksesi kontrastia automaattisesti kuvausohjelman mukaan tai valitse arvo väliltä 3 ja +3 (valitse pienempi arvo estääksesi Kontrasti muotokuvakohteiden valoalueiden puhki palamisen suorassa auringonvalossa ja suurempi arvo säilyttääksesi utuisten maisemien ja muiden matalakontrastisten kohteiden yksityiskohdat). Käsisäädöt (kaikki Picture Control -säätimet) Käsisäädöt (vain monivärinen) Käsisäädöt (vain yksivärinen) Valitse 1 vähentääksesi kirkkautta ja +1 lisätäksesi kirkkautta. Ei vaikuta Kirkkaus valotukseen. Säädä värien eloisuutta. Valitse A säätääksesi värikylläisyyttä automaattisesti Värikylläisyys kuvausohjelman mukaan tai valitse arvo väliltä 3 ja +3 (pienemmät arvot vähentävät värikylläisyyttä ja suuremmat arvot lisäävät sitä). Valitse negatiivinen arvo (pienin arvo on 3) saadaksesi punaisista sävyistä violetimpia, sinisistä vihreämpiä ja vihreistä keltaisempia tai positiivinen arvo Värisävy (suurin arvo on +3) saadaksesi punaisista sävyistä oranssimpia, vihreistä sinisempiä ja sinisistä violetimpia. Jäljittele värisuodinten vaikutusta yksivärisissä valokuvissa. Valitse Pois, Suodintehosteet keltainen, oranssi, punainen tai vihreä (0 89). Valitse yksiväristen valokuvien sävyksi B&W (mustavalkoinen), Sepia (Seepia), Cyanotype (Sinikopio) (sinisävyinen yksivärinen), Red (Punainen), Yellow Sävytys (Keltainen), Green (Vihreä), Blue Green (Sinivihreä), Blue (Sininen), Purple Blue (Violetinsininen) tai Red Purple (Punavioletti) (0 89). D A (Automaattinen) Automaattisen terävöittämisen, kontrastin ja värikylläisyyden tulokset vaihtelevat valotuksen ja kohteen sijainnin mukaan. A Esiasetetut Picture Control -säätimet ja mukautetut Picture Control -säätimet Kameran mukana toimitettuja Picture Control -säätimiä kutsutaan esiasetetuiksi Picture Control -säätimiksi. Mukautettuja Picture Control -säätimiä luodaan muokkaamalla olemassa olevia Picture Control -säätimiä kuvausvalikon kohdassa Muokk. Picture Control -säät. (0 90). Sekä esiasetettuja että mukautettuja Picture Control -säätimiä voi valita tietonäytöllä tai käyttämällä kuvausvalikon vaihtoehtoa Aseta Picture Control. Lisäksi mukautettuja Picture Control -säätimiä voi tallentaa muistikortille ja siirtää muihin saman mallin kameroihin ja yhteensopiviin ohjelmistoihin (0 92). 88

106 A Picture Control -ruudukko Painamalla X-painiketta vaiheessa 3 näyttöön ilmestyy Picture Control - ruudukko, jossa näkyy valitun Picture Control -säätimen kontrasti ja värikylläisyys suhteessa muihin Picture Control -säätimiin (vain kontrasti näkyy, jos Yksivärinen on valittuna). Vapauta X-painike palataksesi Picture Control -valikkoon. Automaattista kontrastia ja värikylläisyyttä käyttävien Picture Control - säätimien kuvakkeet näkyvät vihreinä Picture Control -ruudukossa, ja viivat ovat yhdensuuntaisia ruudukon akselien kanssa. A Edelliset asetukset Picture Control -asetusvalikon arvonäytön alapuolella näkyvä viiva osoittaa asetuksen edellisen arvon. Käytä sitä vertailukohtana säätäessäsi asetuksia. A Mukautetut Picture Control -säätimet Mukautettujen Picture Control -säätimien kanssa käytettävissä olevat vaihtoehdot ovat samat kuin säätimellä, johon mukautettu Picture Control perustuu. A Suodintehosteet (vain Yksivärinen) Tämän valikon vaihtoehdot jäljittelevät värisuodinten vaikutusta yksivärisissä valokuvissa. Seuraavat suodintehosteet ovat käytettävissä: Vaihtoehto Kuvaus Y Keltainen Lisää kontrastia. Voidaan käyttää taivaan kirkkauden vähentämiseen O Oranssi maisemakuvissa. Oranssi tuottaa voimakkaamman kontrastin kuin keltainen ja R Punainen punainen voimakkaamman kontrastin kuin oranssi. G Vihreä Pehmentää ihon sävyjä. Voidaan käyttää muotokuvissa. Huomaa, että Suodintehosteet-toiminnolla luodut tehosteet ovat voimakkaampia kuin fyysisillä lasisuotimilla saavutettavat. A Sävytys (vain Yksivärinen) Painamalla 3, kun Sävytys on valittuna, näyttöön tulevat värikylläisyyden vaihtoehdot. Paina 4 tai 2 säätääksesi värikylläisyyttä. Värikylläisyyden säätö ei ole käytettävissä, kun B&W (mustavalkoinen) on valittuna. 89

107 Mukautettujen Picture Control -säädinten luominen Kameran mukana toimitetuista Picture Control -säätimistä voi muokata ja tallentaa mukautettuja Picture Control -säätimiä. 1 Valitse Muokk. Picture Control -säät. Paina G-painiketta näyttääksesi valikot. Korosta kuvausvalikossa Muokk. Picture Control -säät. ja paina 2. G-painike 2 Valitse Tallenna/muokkaa. Korosta Tallenna/muokkaa ja paina 2. 3 Valitse Picture Control. Korosta olemassa oleva Picture Control ja paina 2 tai paina J jatkaaksesi vaiheeseen 5 tallentaaksesi korostetun Picture Control -säätimen muokkaamatta sitä enempää. 4 Muokkaa valittua Picture Control -säädintä. Katso lisätietoja sivulta 88. Hylkää kaikki muutokset ja aloita uudelleen oletusasetuksista painamalla O-painiketta. Paina J, kun asetukset on tehty. 5 Valitse kohde. Valitse mukautetun Picture Control -säätimen tallennuskohde (C-1 C-9) ja paina 2. 90

108 6 Nimeä Picture Control. Oikealla näkyvä tekstinsyöttöikkuna tulee Näppäimistöalue näkyviin. Oletuksena uudet Picture Control -säätimet nimetään lisäämällä Nimialue kaksinumeroinen luku (määrätään automaattisesti) olemassa olevan Picture Control -säätimen nimeen; käyttääksesi oletusnimeä jatka vaiheeseen 7. Siirrä kohdistin nimialueelle kiertämällä komentokiekkoa. Syötä uusi kirjain kohdistimen nykyiseen paikkaan korostamalla haluttu merkki näppäimistöalueella monivalitsimella ja painamalla J. Poista kohdistimen kohdalla oleva merkki painamalla O-painiketta. Mukautetun Picture Control -säätimen nimen pituus voi olla enintään yhdeksäntoista merkkiä. Tämän pituuden ylittävät merkit poistetaan. 7 Tallenna muutokset ja poistu. Tallenna muutokset ja poistu painamalla X. Uusi Picture Control tulee näkyviin Picture Control -luetteloon. A Muokk. Picture Control -säät. > Nimeä uudelleen Mukautetun Picture Control -säätimen voi nimetä uudelleen milloin tahansa käyttämällä vaihtoehtoa Nimeä uudelleen Muokk. Picture Control -säät. -valikossa. A Muokk. Picture Control -säät. > Poista Kun mukautettuja Picture Control -säätimiä ei enää tarvita, ne voi poistaa käyttämällä Muokk. Picture Control -säät. -valikon vaihtoehtoa Poista. A Alkuperäisen Picture Control -säätimen kuvake Alkuperäisen esiasetetun Picture Control -säätimen, johon mukautettu Picture Control perustuu, kuvake näkyy muokkausnäytön oikeassa yläkulmassa. Alkuperäisen Picture Controlin kuvake 91

109 Mukautettujen Picture Control -säädinten jakaminen Mukautettuja Picture Control -säätimiä, jotka on luotu käyttäen ViewNX 2:n tai lisävarusteena saatavan ohjelmiston, kuten Capture NX 2:n, mukana tulevaa Picture Control Utility -ohjelmistoa, voi kopioida muistikortille ja käyttää yhteensopivissa kameroissa ja ohjelmistoissa ja poistaa, kun niitä ei enää tarvita. Kopioidaksesi mukautettuja Picture Control -säätimiä muistikortille tai muistikortilta tai poistaaksesi mukautettuja Picture Control -säätimiä muistikortilta korosta Lataa/tallenna Muokk. Picture Control -säät. - valikossa ja paina 2. Seuraavat vaihtoehdot tulevat näkyviin: Kopioi kameraan: Kopioi mukautettuja Picture Control - säätimiä muistikortilta kameran Picture Control - säätimiin C-1 C-9 ja anna niille haluamasi nimi. Poista kortista: Poista valitut mukautetut Picture Control - säätimet muistikortilta. Oikealla näkyvä valintaikkuna tulee näkyviin ennen kuin Picture Control poistetaan; poista valittu Picture Control korostamalla Kyllä ja painamalla J. Kopioi korttiin: Kopioi mukautettu Picture Control -säädin (C-1 C-9) kamerasta valittuun muistikortin kohteeseen (1 99). A Mukautettujen Picture Control -säädinten tallentaminen Muistikortille mahtuu kerralla enintään 99 mukautettua Picture Control -säädintä. Muistikortille voi tallentaa vain käyttäjän luomia mukautettuja Picture Control -säätimiä. Kameran mukana toimitettuja esiasetettuja Picture Control -säätimiä ei voi kopioida muistikortille, nimetä uudelleen eikä poistaa. 92

110 Reaaliaikanäkymä Valokuvien rajaaminen näytöllä Noudata seuraavia ohjeita ottaaksesi valokuvia reaaliaikanäkymässä. 1 Käännä reaaliaikanäkymän kytkintä. Peili nousee ja näkymä objektiivin läpi näytetään kameran näytöllä. Kohde ei enää näy etsimessä. Reaaliaikanäkymän kytkin 2 Aseta tarkennuspiste. Aseta tarkennuspiste kohteeseen sivun 96 ohjeiden mukaisesti. Tarkennuspiste 3 Tarkenna. Paina laukaisin puoleenväliin. Tarkennuspiste vilkkuu vihreänä, kun kamera tarkentaa. Jos kamera pystyy tarkentamaan, tarkennuspiste näkyy vihreänä; jos kamera ei pysty tarkentamaan, tarkennuspiste vilkkuu punaisena (huomaa, että kuvia voi ottaa, vaikka tarkennuspiste vilkkuu punaisena; tarkista tarkennus näytöltä ennen kuvan ottamista). Muissa kuin i- ja j-tiloissa valotuksen voi lukita painamalla A (L) -painiketta. 4 Ota kuva. Paina laukaisin pohjaan. Näyttö sammuu ja muistikortin merkkivalo syttyy tallennuksen ajaksi. Älä poista akkua tai muistikorttia kamerasta tai irrota verkkolaitetta ennen kuin tallennus on valmis. Kun kuvaus on valmis, valokuva näkyy näytöllä Muistikortin merkkivalo muutaman sekunnin ajan tai kunnes laukaisin painetaan puoleenväliin. Tämän jälkeen kamera palaa reaaliaikanäkymään. Poistu kääntämällä reaaliaikanäkymän kytkintä. 93

111 Tarkennus reaaliaikanäkymässä Noudata alla olevia vaiheita valitaksesi tarkennus- ja tarkennusaluetilat ja asettaaksesi tarkennuspisteen. Tarkennustilan valitseminen Seuraavat tarkennustilat eivät ole käytettävissä reaaliaikanäkymässä (huomaa, että kokoaikainen automaattitarkennus ei ole käytettävissä g- ja (-tiloissa): AF-S AF-F Vaihtoehto Kertatarkennus Kokoaik. automaattitarkennus MF Käsitarkennus Tarkenna käsin (0 100). 1 Aseta kohdistin tietonäytölle. Aseta kohdistin tietonäytölle painamalla P-painiketta. Kuvaus Paikallaan oleville kohteille. Tarkennus lukittuu, kun laukaisin painetaan puoleenväliin. Liikkuville kohteille. Kamera tarkentaa jatkuvasti, kunnes laukaisinta painetaan. Tarkennus lukittuu, kun laukaisin painetaan puoleenväliin. P-painike 2 Näytä tarkennusvaihtoehdot. Korosta nykyinen tarkennustila tietonäytöllä ja paina J. 3 Valitse tarkennusvaihtoehto. Korosta vaihtoehto ja paina J. Palaa reaaliaikanäkymään painamalla P. 94

112 Tarkennusaluetilan valitseminen Muissa tiloissa kuin i, j ja ( seuraavat tarkennusaluetilat voi valita reaaliaikanäkymässä (huomaa, että kohteen seuranta ei ole käytettävissä %-, g- ja 3-tiloissa): Vaihtoehto Kuvaus Kamera tunnistaa muotokuvakohteet automaattisesti ja tarkentaa 6 Kasvotarkennus niihin. Käytä muotokuviin. Käytä käsivaralla otettaviin maisemakuviin ja muihin kuin 7 Leveä alue muotokuvakohteisiin. Valitse tarkennuspiste monivalitsimella. Käytä tarkentaaksesi tarkasti valittuun pisteeseen kuvassa. Jalustan 8 Normaali alue käyttöä suositellaan. 9 Kohteen seuranta Seuraa valittua kohdetta sen liikkuessa kuva-alueella. 1 Aseta kohdistin tietonäytölle. Aseta kohdistin tietonäytölle painamalla P-painiketta. P-painike 2 Näytä tarkennusaluetilat. Korosta nykyinen tarkennusaluetila tietonäytöllä ja paina J. 3 Valitse tarkennusaluetila. Korosta vaihtoehto ja paina J. Palaa reaaliaikanäkymään painamalla P. 95

113 Tarkennuspisteen valitseminen Tarkennuspiste valitaan automaattitarkennuksessa eri tavoin riippuen valitusta tarkennusaluetilasta (0 95). 6 (kasvotarkennus): Kaksinkertainen keltainen reunus tulee näkyviin, kun kamera havaitsee muotokuvakohteen (jos kamera havaitsee useita kasvoja, enintään 35, kamera tarkentaa lähimpänä olevaan kohteeseen; valitse eri kohde käyttämällä monivalitsinta). Jos kamera ei enää havaitse kohdetta (jos kohde on esimerkiksi kääntynyt poispäin kamerasta), reunusta ei enää näytetä. 7/8 (leveä ja normaali alue): Siirrä tarkennuspiste monivalitsimella mihin tahansa kohtaan rajauksessa tai paina J sijoittaaksesi tarkennuspisteen rajauksen keskelle. Tarkennuspiste Tarkennuspiste 9 (kohteen seuranta): Sijoita tarkennuspiste kohteen kohdalle ja paina J. Tarkennuspiste seuraa valittua kohdetta sen liikkuessa kuva-alueella. Lopeta tarkennuksen seuranta painamalla uudelleen J. Tarkennuspiste D Kohteen seuranta Kamera ei välttämättä pysty seuraamaan kohteita, jos ne liikkuvat nopeasti, jättävät rajauksen tai ovat toisten esineiden peitossa, muuttavat huomattavasti kokoa, väriä tai kirkkautta, ovat liian pieniä, suuria, kirkkaita tai tummia tai samanvärisiä tai yhtä kirkkaita kuin tausta. 96

114 : Reaaliaikanäkymän näyttö y u q w e r t i o!0!1!2 Kohta Kuvaus 0 q Kuvaustila Tilanvalitsimella valittu tämänhetkinen tila. 21, 24, 55, 111 w Ei elokuvaa -kuvake Osoittaa, että elokuvia ei voida tallentaa. e Jäljellä oleva aika Jäljellä oleva aika ennen kuin reaaliaikanäkymä päättyy automaattisesti. Näytetään, jos kuvaus päättyy alle 30 99, 104 sekunnin kuluessa. r Mikrofonin herkkyys Mikrofonin herkkyys elokuvan tallennuksessa. 103 t Äänitaso Äänen tallennuksen äänitaso. Näkyy punaisena, jos taso on liian korkea; säädä mikrofonin herkkyys sopivaksi. 103 y Tarkennustila Nykyinen tarkennustila. 94 u Tarkennusaluetila Nykyinen tarkennusaluetila. 95 Jäljellä oleva aika i (elokuvatila) Elokuvatilassa jäljellä oleva tallennusaika. 101 o Elokuvan kuvakoko Elokuvatilassa tallennettavien elokuvien kuvakoko. 103!0 Manuaalisten elokuvaasetusten ilmaisin aset. tilassa M. Näkyy, kun Päällä on valittu kohtaan Manuaaliset elokuva- 104!1 Tarkennuspiste Nykyinen tarkennuspiste. Näyttö vaihtelee valitun tarkennusaluetilan mukaan (0 95). 96!2 Valotusilmaisin Osoittaa, tuleeko valokuvasta nykyisillä asetuksilla ali- tai ylivalottunut (vain M-tila). 59 Huomaa: Kuvassa olevan näytön kaikki ilmaisimet palavat havainnollisuuden vuoksi. 97

115 A Reaaliaikanäkymän/elokuvan tallennusnäytön vaihtoehdot Selaa alla kuvattuja näyttövaihtoehtoja painamalla R-painiketta. Ympyröidyt alueet osoittavat elokuvan rajauksen reunoja Näytä valokuvailmaisimet Näytä elokuvailmaisimet (0 101) * Piilota ilmaisimet * Rajausruudukko * * Elokuvan tallennuksen aikana näytetään tallennettavan alueen osoittava rajaus, jos kuvausvalikon kohdassa Elokuva-asetukset > Kuvakoko/kuvataajuus on valittu jokin muu kuvakoko kuin (0 103; elokuvan rajauksen ulkopuolelle jäävä alue näytetään harmaana, kun elokuvailmaisimet näytetään). A Automaattinen kuvausohjelman valinta (automaattinen kuvausohjelman valitsin) Jos reaaliaikanäkymä on valittu i- tai j -tilassa, kamera analysoi kohteen automaattisesti ja valitsee sopivan kuvaustilan, kun automaattitarkennus on käytössä. Valittu tila näkyy näytöllä (0 97). c Muotokuva Henkilömuotokuvakohteet d Maisema Maisemat ja kaupunkikuvat e Lähikuva Kameran lähellä olevat kohteet f Yömuotokuva Tummaa taustaa vasten rajatut muotokuvakohteet Z Automaattinen Kohteet, jotka sopivat i- tai j-tilaan sekä kohteet, jotka eivät b Automaattinen (ei salamaa) sovellu yllä lueteltuihin tiloihin A Valotus Kuvausohjelmasta riippuen valotus voi olla erilainen kuin silloin kun reaaliaikanäkymää ei käytetä. Reaaliaikanäkymän mittausta säädetään reaaliaikanäkymän näytön mukaiseksi, jolloin valokuvien valotus on lähellä näytöllä näkyvää valotusta. P-, S-, A- ja %-tiloissa valotusta voi säätää ±5 EV 1 /3 EV:n välein kiertämällä komentokiekkoa ja pitämällä samalla E (N) -painiketta painettuna (0 65). Huomaa, että yli +3 EV:n tai alle 3 EV:n vaikutuksia ei voi esikatsella näytöllä. 98

116 A HDMI Kun kamera on liitetty HDMI-videolaitteeseen, kameran näyttö pysyy päällä ja videolaite näyttää näkymän objektiivin läpi. Jos laite tukee HDMI-CEC:tä, valitse Pois asetusvalikon kohtaan HDMI > Laitehallinta (0 147) ennen reaaliaikanäkymässä kuvaamista. D Kuvaus reaaliaikanäkymätilassa Estääksesi etsimen kautta tulevan valon vaikutuksen valotukseen poista kuminen silmäsuppilo ja peitä etsin kameran mukana toimitetulla DK-5-okulaarisuojuksella ennen kuvausta (0 32). Jos kameraa panoroidaan vaakasuorassa tai kohde liikkuu nopeasti kuva-alueen läpi, näytöllä saattaa näkyä vääristymiä, jotka eivät kuitenkaan näy lopullisessa kuvassa. Kirkkaat valonlähteet saattavat jättää näyttöön jälkikuvia, kun kameraa panoroidaan. Myös kirkkaita pisteitä saattaa esiintyä. Näytöllä näkyvää loisteputkivalosta tai elohopea- tai natriumlampuista johtuvaa välkyntää ja juovaisuutta voi vähentää käyttämällä asetusta Välkynnänvähennys (0 172), mutta niitä saattaa silti näkyä lopullisessa valokuvassa joillain suljinajoilla. Vältä osoittamasta kameralla aurinkoon tai muihin voimakkaisiin valonlähteisiin kuvatessasi reaaliaikanäkymätilassa. Tämän varotoimen noudattamatta jättäminen voi vahingoittaa kameran sisäisiä virtapiirejä. Reaaliaikanäkymä päättyy automaattisesti, jos objektiivi irrotetaan tai kun näyttö suljetaan (näytön sulkeminen ei päätä reaaliaikanäkymää televisioissa tai muissa ulkoisissa näytöissä). Reaaliaikanäkymä saattaa päättyä automaattisesti kameran sisäisten virtapiirien vahingoittumisen estämiseksi; poistu reaaliaikanäkymästä, kun kamera ei ole käytössä. Huomaa, että kameran sisäisten virtapiirien lämpötila saattaa nousta ja kohinaa (kirkkaita pisteitä, satunnaisia kirkkaita kuvapisteitä tai utua) saattaa esiintyä seuraavissa tapauksissa (kamera voi myös kuumentua huomattavasti, mutta kyse ei ole viasta): Ympäristön lämpötila on korkea Kameraa on käytetty pitkään reaaliaikanäkymässä tai elokuvien tallennukseen Kameraa on käytetty pitkään sarjakuvaustilassa Jos reaaliaikanäkymä ei käynnisty, kun yrität käynnistää sitä, anna sisäisten virtapiirien jäähtyä ja yritä sitten uudelleen. D Ajastimen näyttö Ajastin näytetään 30 s ennen kuin reaaliaikanäkymä päättyy automaattisesti (0 97; ajastin muuttuu punaiseksi 5 s ennen kuin virrankatkaisun ajastimen aika kuluu loppuun (0 160) tai jos reaaliaikanäkymä on päättymässä sisäisten virtapiirien vahingoittumisen estämiseksi). Kuvausolosuhteista riippuen ajastin saattaa ilmestyä näytölle heti, kun reaaliaikanäkymä valitaan. Huomaa, että vaikka laskuri ei näy tietonäytöllä tai toiston aikana, reaaliaikanäkymä päättyy silti automaattisesti, kun ajastimen aika kuluu loppuun. 99

117 D Automaattitarkennuksen käyttö reaaliaikanäkymässä Automaattitarkennus on hitaampaa reaaliaikanäkymässä, ja näyttö saattaa kirkastua tai tummentua kameran tarkentaessa. Kamera ei välttämättä pysty tarkentamaan seuraavissa tilanteissa: Kohteessa on kuvan pitkän sivun kanssa yhdensuuntaisia viivoja Kohteen kontrasti on heikko Tarkennuspisteessä olevan kohteen eri osien kirkkaudessa on merkittäviä eroja, tai kohde on valaistu kohdevalolla tai neonvalolla tai muulla valonlähteellä, jonka kirkkaus vaihtelee Välkyntää tai juovia esiintyy loisteputki-, elohopea- tai natriumvalossa tai vastaavassa valaistuksessa Ristisuodin (tähtisuodin) tai muu erikoissuodin on käytössä Kohde näkyy pienempänä kuin tarkennuspiste Kohteessa on hallitsevia säännöllisiä geometrisia kuvioita (esim. kaihtimet tai rivi pilvenpiirtäjän ikkunoita) Kohde liikkuu Huomaa, että tarkennuspiste saattaa joskus näkyä vihreänä, vaikka kamera ei pysty tarkentamaan. A Käsitarkennus Tarkenna käsitarkennustilassa (0 40) kääntämällä objektiivin tarkennusrengasta, kunnes kohde on tarkentunut. Suurentaaksesi näytön näkymää enintään noin 9 tarkemman tarkennuksen saavuttamiseksi paina X- painiketta. Kun objektiivin näkymää lähennetään, näytön oikeaan alakulmaan ilmestyy harmaareunuksinen navigointi-ikkuna. Käytä monivalitsinta vierittääksesi kuvaa alueille, jotka eivät näy näytöllä (käytettävissä vain jos 7 (Leveä alue) tai 8 (Normaali alue) on valittu kohtaan Tarkennusaluetila), tai paina W (Q) loitontaaksesi. X-painike Navigointi-ikkuna 100

118 Elokuvien tallennus ja katselu Elokuvien tallennus Elokuvia voi tallentaa reaaliaikanäkymässä. 1 Käännä reaaliaikanäkymän kytkintä. Peili nousee, ja näkymä objektiivin läpi näytetään etsimen sijaan näytöllä. D 0-kuvake 0-kuvake (0 97) osoittaa, että elokuvia ei voi tallentaa. A Ennen tallennusta Aseta aukko ennen tallennusta A- tai M-tilassa. Reaaliaikanäkymän kytkin 2 Tarkenna. Rajaa aloituskuva ja tarkenna kohdan Valokuvien rajaaminen näytöllä vaiheissa 2 ja 3 kuvatulla tavalla (0 93; katso myös Tarkennus reaaliaikanäkymässä sivuilla ). Huomaa, että automaattisessa kasvotarkennuksessa havaittavissa olevien kohteiden määrä on pienempi elokuvan tallennuksen aikana. 3 Aloita tallennus. Aloita tallennus painamalla elokuvan tallennuspainiketta. Tallennuksen ilmaisin ja käytettävissä oleva aika näkyvät näytöllä. Muissa kuin i- ja j-tiloissa valotuksen voi lukita painamalla A (L) -painiketta (0 63) tai (tiloissa P, S, A ja %) sitä voi muuttaa enintään ±3 EV 1 /3 EV:n välein painamalla E (N) -painiketta ja kiertämällä komentokiekkoa (0 65; huomaa, että kohteen kirkkaudesta riippuen valotuksen muuttamisella ei välttämättä ole näkyvää vaikutusta). Elokuvan tallennuspainike Tallennuksen ilmaisin Jäljellä oleva aika 101

119 4 Lopeta tallennus. Lopeta tallennus painamalla uudelleen elokuvan tallennuspainiketta. Tallennus päättyy automaattisesti, kun enimmäispituus saavutetaan, muistikortti täyttyy, jokin muu tila valitaan, objektiivi irrotetaan tai näyttö suljetaan (näytön sulkeminen ei päätä tallennusta televisioissa tai muissa ulkoisissa näytöissä). A Valokuvien ottaminen elokuvan tallennuksen aikana Paina laukaisin pohjaan ja pidä sitä painettuna, kunnes suljin laukaistaan, jolloin elokuvan tallennus päättyy, valokuva otetaan ja kamera palaa reaaliaikanäkymään. A Enimmäispituus Yksittäisen elokuvatiedoston enimmäiskoko on 4 Gt (katso tallennuspituuden rajoitukset sivulta 103); huomaa, että muistikortin kirjoitusnopeudesta riippuen kuvaus saattaa päättyä ennen tämän koon saavuttamista (0 211). D Elokuvien tallennus Näytössä ja lopullisessa elokuvassa saattaa näkyä välkyntää, juovia tai vääristymiä loisteputki-, elohopea- tai natriumvalossa tai jos kameraa panoroidaan vaakatasossa tai kohde liikkuu nopeasti kuvan läpi (välkyntää ja juovia voi vähentää käyttämällä asetusta Välkynnänvähennys; 0 172). Kirkkaat valonlähteet saattavat jättää jälkikuvia, kun kameraa panoroidaan. Myös epätasaisia reunoja, väriaberraatiota, moiré-ilmiötä ja kirkkaita pisteitä saattaa esiintyä. Kuvan joihinkin alueisiin saattaa ilmestyä kirkkaita juovia, jos kohde valaistaan hetkellisesti salamalla tai muulla kirkkaalla, hetkellisellä valolähteellä. Vältä kameran kohdistamista aurinkoon tai muihin voimakkaisiin valonlähteisiin tallentaessasi elokuvia. Tämän varotoimen noudattamatta jättäminen voi vahingoittaa kameran sisäisiä virtapiirejä. Kamera voi tallentaa sekä kuvaa että ääntä; älä peitä mikrofonia tallennuksen aikana. Huomaa, että yhdysrakenteinen mikrofoni saattaa tallentaa objektiivista kuuluvia ääniä automaattitarkennuksen ja tärinänvaimennuksen aikana. Salamavaloa ei voi käyttää elokuvan tallennuksen aikana. Reaaliaikanäkymä saattaa päättyä automaattisesti kameran sisäisten virtapiirien vahingoittumisen estämiseksi; poistu reaaliaikanäkymästä, kun kamera ei ole käytössä. Huomaa, että kameran sisäisten virtapiirien lämpötila saattaa nousta ja kohinaa (kirkkaita pisteitä, satunnaisia kirkkaita kuvapisteitä tai utua) saattaa esiintyä seuraavissa tapauksissa (kamera voi myös kuumentua huomattavasti, mutta kyse ei ole viasta): Ympäristön lämpötila on korkea Kameraa on käytetty pitkään reaaliaikanäkymässä tai elokuvien tallennukseen Kameraa on käytetty pitkään sarjakuvaustilassa Jos reaaliaikanäkymä ei käynnisty, kun yrität käynnistää sitä tai elokuvan tallennusta, anna sisäisten virtapiirien jäähtyä ja yritä sitten uudelleen. Matriisimittausta käytetään valitusta mittausmenetelmästä riippumatta. Suljinaika ja ISOherkkyys säädetään automaattisesti, paitsi jos Päällä on valittu kohtaan Manuaaliset elokuvaaset. (0 104) ja kamera on tilassa M. 102

120 Elokuva-asetukset Käytä kuvausvalikon kohtaa Elokuva-asetukset säätääksesi seuraavia asetuksia. Kuvakoko/kuvataajuus, Elokuvan laatu: Valitse jokin seuraavista vaihtoehdoista. Kuvataajuus riippuu asetusvalikon kohtaan Videotila valitusta asetuksesta (0 172): Kuvakoko/kuvataajuus Elokuvan laatu Enimmäispituus Kuvakoko Kuvataajuus ( Hyvä/Normaali) (kuvapisteinä) Suurin bittinopeus (Mbps) ( Hyvä/Normaali) 4 L/t 60i 2 M/u 50i 3 N/r p 2 O/s 25p 3 24/12 20 min/29 min 59 s P/k 24p Q/l 60p R/o 50p 3 S/n 30p T/p 25p 3 8/5 29 min 59 s/ 29 min 59 s 1 Nimellisarvo. Todelliset kuvataajuudet arvoille 60p, 50p, 30p, 25p ja 24p ovat 59,94; 50; 29,97; 25 ja 23,976 kuvaa/s, tässä järjestyksessä. 2 Käytettävissä kun NTSC on valittu kohtaan Videotila (0 172). 3 Käytettävissä kun PAL on valittu kohtaan Videotila. 4 Miniatyyritehostetilassa tallennetut elokuvat ovat toistettuna enintään kolmen minuutin pituisia. Mikrofoni: Kytke yhdysrakenteinen tai lisävarusteena saatava ME-1-stereomikrofoni (0 104, 210) päälle tai pois päältä tai säädä mikrofonin herkkyyttä. Valitse Automaattinen herkkyys säätääksesi herkkyyttä automaattisesti ja Mikrofoni pois poistaaksesi äänen tallennuksen käytöstä; valitaksesi mikrofonin herkkyyden käsin valitse Manuaalinen herkkyys ja valitse herkkyys. A Elokuvan rajaus Elokuvan rajauksen voi näyttää reaaliaikanäkymässä painamalla R-painiketta näyttöasetuksen näytä elokuvailmaisimet, piilota ilmaisimet tai rajausruudukko valitsemiseksi (0 98). Pienempää rajausta (näkyy kuvassa alla vasemmalla) käytetään elokuvilla, joiden Kuvakoko/ kuvataajuus on i tai 50i; kuvauksen aikana rajaus suurennetaan täyttämään koko näyttö alla oikealla olevan kuvan mukaisesti i/50i -rajaus Tallennus käynnissä

121 Manuaaliset elokuva-aset.: Valitse Päällä salliaksesi suljinajan ja ISO-herkkyyden käsisäädön, kun kamera on tilassa M. Suljinajan arvoksi voi asettaa jopa 1 /4 000 s; pisin käytettävissä oleva aika riippuu kuvataajuudesta: 1 /30 s kuvataajuuksilla 24p, 25p ja 30p, 1 /50 s taajuuksilla 50i ja 50p ja 1 /60 s taajuuksilla 60i tai 60p. ISO-herkkyyden voi valita väliltä ISO 100 ja Hi 2 (0 49). Jos suljinaika ja ISO-herkkyys eivät ole näissä rajoissa reaaliaikanäkymän käynnistyessä, ne asetetaan automaattisesti tuettuihin arvoihin ja jätetään kyseisiin arvoihin, kun reaaliaikanäkymä päättyy. Huomaa, että ISO-herkkyys pidetään valitussa arvossa; kamera ei säädä ISO-herkkyyttä automaattisesti, kun Päällä on valittu kohtaan ISOherkkyysasetukset > Autom. ISO-herkkyyssäätö kuvausvalikossa (0 154). 1 Valitse Elokuva-asetukset. Näytä valikot painamalla G-painiketta. Korosta kuvausvalikossa Elokuva-asetukset ja paina 2. 2 Valitse elokuva-asetukset. Korosta haluamasi kohta ja paina 2, korosta vaihtoehto ja paina J. G-painike A Ulkoisen mikrofonin käyttö Lisävarusteena saatavaa ME-1-stereomikrofonia voi käyttää vähentämään objektiivin tärinästä automaattitarkennuksen aikana johtuvien äänien tallentumista. D Ajastimen näyttö Ajastin näytetään 30 s ennen kuin reaaliaikanäkymä päättyy automaattisesti (0 97). Kuvausolosuhteista riippuen ajastin saattaa ilmestyä näytölle heti kun elokuvan tallennus alkaa. Huomaa, että jäljellä olevasta tallennusajasta riippumatta reaaliaikanäkymä päättyy automaattisesti, kun ajastimen aika kuluu loppuun. Anna sisäisten virtapiirien jäähtyä ennen kuin jatkat elokuvan tallentamista. 104

122 A HDMI- ja muut videolaitteet Kun kamera on liitetty videolaitteeseen, laite näyttää näkymän kameran objektiivin läpi. Jos laite tukee HDMI-CEC:tä, valitse Pois asetusvalikon kohtaan HDMI > Laitehallinta (0 147) ennen reaaliaikanäkymässä kuvaamista. Jos ; 60i, ; 50i, ; 60p tai ; 50p on valittu kohtaan Kuvakoko/kuvataajuus, näyttö sammuu, kun kamera liitetään HDMI-videolaitteeseen. A Katso myös Katso tietoa reaaliaikanäkymässä näkyvistä ilmaisimista sivulta 97. Katso tietoa tarkennustilan ja tarkennusaluetilan valinnasta sivulta 94. Katso sivulta 100 tietoa tarkentamisesta reaaliaikanäkymässä. 105

123 Elokuvien katseleminen Elokuvat on merkitty 1-kuvakkeella täyskuvatoistossa (0 118). Paina J aloittaaksesi toiston. 1-kuvake Pituus Nykyinen kohta/kokonaispituus Äänenvoimakkuus Seuraavat toiminnot ovat käytettävissä: Elokuvan edistymispalkki Toiminto Käytä Kuvaus Opas Keskeytä Toista Kelaa eteenpäin/ taaksepäin Hyppää 10 s Säädä äänenvoimakkuutta Muokkaa elokuvaa Palaa täyskuvatoistoon Poistu kuvaustilaan X/W (Q) A (L) Keskeytä toisto. Jatka toistoa, kun elokuva on keskeytetty tai kun sitä kelataan eteenpäin/taaksepäin. Nopeus kasvaa jokaisella painalluksella asteikolla ; pidä painettuna siirtyäksesi elokuvan alkuun tai loppuun (ensimmäinen kuva ilmaistaan kuvakkeella h näytön oikeassa yläkulmassa ja viimeinen kuva kuvakkeella i). Jos toisto on pysäytetty, elokuvaa kelataan taaksepäin tai eteenpäin yksi kuva kerrallaan; pidä painiketta painettuna kelataksesi jatkuvasti taaksepäin tai eteenpäin. Kierrä komentokiekkoa hypätäksesi 10 s eteen tai taakse. Nosta äänenvoimakkuutta painamalla X ja laske painamalla W (Q). Muokataksesi elokuvaa paina A (L), kun elokuva on keskeytetty (0 107). /K Paina 1 tai K poistuaksesi täyskuvatoistoon. Paina laukaisin puoleenväliin. Näyttö sammuu; valokuvia voi ottaa välittömästi. A 2-kuvake 2 näkyy täyskuvatoistossa ja elokuvan toiston aikana, jos elokuva on tallennettu ilman ääniä. 106

124 Elokuvien muokkaaminen Rajaa videoaineistoa luodaksesi elokuvista muokattuja kopioita tai tallenna valitut kuvat JPEG-pysäytyskuvina. Vaihtoehto f Valitse alku-/loppukohta g Tallenna valittu kuva Kuvaus Luo kopio, josta on poistettu videoaineistoa alusta tai lopusta. Tallenna valittu kuva JPEG-valokuvana. Estääksesi virran katkeamisen yllättäen muokkauksen aikana tarkista akun varaustaso ennen kuin jatkat. Elokuvien rajaaminen Rajattujen kopioiden luominen elokuvista: 1 Näytä elokuva täyskuvatoistossa. Paina K-painiketta näyttääksesi kuvat näytöllä täyskuvatoistossa ja paina 4 ja 2 selataksesi kuvia, kunnes näytöllä näkyy elokuva, jota haluat muokata. K-painike 2 Valitse aloitus- tai lopetuskohta. Toista elokuva sivun 106 ohjeiden mukaan; aloita ja jatka toistoa painamalla J ja keskeytä toisto painamalla 3. Elokuvan edistymispalkissa näkyy arvioitu sijainti elokuvassa. Elokuvan edistymispalkki 3 Näytä elokuvan muokkausvaihtoehdot. Paina A (L) -painiketta näyttääksesi elokuvan muokkausvaihtoehdot. A (L) -painike 107

125 4 Valitse Valitse alku-/loppukohta. Korosta Valitse alku-/loppukohta ja paina 2. Oikealla näkyvä valintaikkuna tulee näkyviin; valitse, tehdäänkö nykyisestä kuvasta kopion alku- vai loppukohta ja paina J. 5 Poista kuvia. Jos haluttu kuva ei ole näkyvissä, paina 4 tai 2 kelataksesi eteenpäin tai taaksepäin (hyppää 10 s eteen tai taakse kiertämällä komentokiekkoa). Vaihtaaksesi nykyisen valinnan alkukohdasta (w) loppukohdaksi (x) tai päinvastoin paina A (L). Kun olet valinnut alkupisteen ja/tai loppupisteen, paina 1. Kaikki valittua alkukohtaa edeltävät ja valitun loppukohdan jälkeiset kuvat poistetaan kopiosta. 6 Tallenna kopio. Korosta jokin seuraavista vaihtoehdoista ja paina J: Tallenna uutena tiedostona: Tallenna kopio uuteen tiedostoon. Korvaa olemassa oleva tied.: Korvaa alkuperäinen elokuvatiedosto muokatulla kopiolla. Peruuta: Palaa vaiheeseen 5. Katsele: Kopion esikatselu. A (L) -painike Muokatut kopiot merkitään f-kuvakkeella täyskuvatoistossa lukuun ottamatta kuvan tietojen vain kuva -näyttöä (0 119). 108

126 D Elokuvien rajaaminen Elokuvien täytyy olla vähintään kahden sekunnin pituisia. Jos nykyisestä toistokohdasta ei voida luoda kopiota, kohta näkyy punaisena vaiheessa 5 eikä kopiota luoda. Kopiota ei tallenneta, jos muistikortilla ei ole riittävästi tilaa. Kopion tallennusaika- ja päivämäärä ovat samat kuin alkuperäisellä elokuvalla. A Muokkausvalikko Elokuvia voi muokata myös käyttämällä muokkausvalikon vaihtoehtoa Muokkaa elokuvaa (0 178). 109

127 Valittujen kuvien tallentaminen JPEG-pysäytyskuvan tallentaminen valitusta kuvasta: 1 Katso elokuvaa ja valitse kuva. Toista elokuvaa sivun 106 ohjeiden mukaisesti; elokuvan edistymispalkissa näkyy arvioitu sijainti elokuvassa. Keskeytä elokuva sen kuvan kohdalle, jonka haluat kopioida. 2 Näytä elokuvan muokkausvaihtoehdot. Paina A (L) -painiketta näyttääksesi elokuvan muokkausvaihtoehdot. A (L) -painike 3 Valitse Tallenna valittu kuva. Korosta Tallenna valittu kuva ja paina J. 4 Luo valokuvakopio. Luo valokuvakopio nykyisestä kuvasta painamalla 1. 5 Tallenna kopio. Korosta Kyllä ja paina J luodaksesi valitusta kuvasta hienolaatuisen (0 42) JPEG-kopion. Lukuun ottamatta kuvan tietojen vain kuva - asetusta (0 119) elokuvista tallennetut pysäytyskuvat merkitään f-kuvakkeella täyskuvatoistossa. A Tallenna valittu kuva Vaihtoehdolla Tallenna valittu kuva luotuja JPEG-pysäytyskuvia ei voi muokata. Elokuvista luoduilla JPEG-pysäytyskuvilla ei ole kaikkia valokuvilla tavallisesti olevia kuvan tietoja (0 119). 110

128 Erikoistehosteet Erikoistehosteita voi käyttää kuvia tallennettaessa. Kuvaus erikoistehosteilla Seuraavat tehosteet voi valita kiertämällä tilanvalitsimen asentoon q ja kiertämällä komentokiekkoa, kunnes haluttu vaihtoehto näkyy näytöllä. Tilanvalitsin Komentokiekko Näyttö 111 A NEF (RAW) Jos NEF (RAW)+JPEG on valittu kuvanlaaduksi %-, g-, (- tai 3-tilassa, vain JPEG-kuva tallennetaan (0 42). Jos NEF (RAW) on valittu, NEF (RAW) -kuvan sijasta tallennetaan hienolaatuinen JPEG-kuva. A Sarjakuvaustilat Kun g tai ( valitaan, sarjakuvauksen kuvausnopeus laskee. Jos puskurimuisti täyttyy, kamera näyttää viestin, joka ilmoittaa, että tallennus on käynnissä, ja kuvaus keskeytetään, kunnes viesti häviää näytöltä. A Muokkausvalikko Muokkausvalikon vaihtoehtoja Väriluonnos (0 189), Miniatyyritehoste (0 191) ja Valikoiva väri (0 192) voi käyttää vastaavien tehosteiden käyttämiseksi olemassa oleviin kuviin.

129 % Pimeänäkö g Väriluonnos ( Miniatyyritehoste Käytä pimeässä tallentaaksesi yksivärisiä kuvia suurilla ISO-herkkyyksillä (jonkin verran kohinaa esiintyy satunnaisten kirkkaiden pisteiden, udun tai viivojen muodossa). Automaattitarkennus on käytettävissä vain reaaliaikanäkymässä; käsitarkennusta voi käyttää, jos kamera ei pysty tarkentamaan. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois; jalustan käyttöä suositellaan epäterävyyden vähentämiseksi. Kamera tunnistaa ja värittää kuvan ääriviivat väriluonnostehosteen luomiseksi. Tässä tilassa kuvatut elokuvat toistetaan kuin valokuvasarjasta tehty kuvaesitys. Tehosteen voi valita reaaliaikanäkymässä (0 114); huomaa, että näytön virkistystaajuus pienenee, kun reaaliaikanäkymä on käytössä, ja kuvataajuus pienenee sarjakuvaustiloissa. Automaattitarkennus ei ole käytössä elokuvan tallennuksen aikana. Kaukaiset kohteet näyttävät miniatyyreiltä. Miniatyyritehoste-elokuvat toistetaan suurella nopeudella tiivistäen minuuttia asetuksella /30p kuvattua videoaineistoa elokuvaksi, joka toistetaan kolmessa minuutissa. Tehosteen voi valita reaaliaikanäkymässä (0 115); huomaa, että näytön virkistystaajuus pienenee, kun reaaliaikanäkymä on käytössä, ja kuvataajuus pienenee sarjakuvaustiloissa. Elokuviin ei tallenneta ääntä; automaattitarkennus ei ole käytettävissä elokuvan tallennuksen aikana. Yhdysrakenteinen salama ja tarkennusapuvalo kytkeytyvät pois; jalustan käyttöä suositellaan heikossa valaistuksessa. 112

130 3 Valikoiva väri Kaikki muut paitsi valittu väri tallennetaan mustavalkoisena. Tehosteen voi valita reaaliaikanäkymässä (0 116). Yhdysrakenteinen salama kytkeytyy pois; jalustan käyttöä suositellaan heikossa valaistuksessa. 1 Siluetti Kohteet näkyvät siluetteina kirkasta taustaa vasten. Yhdysrakenteinen salama kytkeytyy pois; jalustan käyttöä suositellaan heikossa valaistuksessa. 2 Yläsävy Käytä kirkkaissa olosuhteissa luodaksesi kirkkaita, valontäyteisiä kuvia. Yhdysrakenteinen salama kytkeytyy pois. 3 Alasävy Käytä hämärässä valaistuksessa luodaksesi tummia, synkkiä kuvia, joissa valoalueet korostuvat. Yhdysrakenteinen salama kytkeytyy pois; jalustan käyttöä suositellaan heikossa valaistuksessa. 113

131 Reaaliaikanäkymässä käytettävissä olevat vaihtoehdot g Väriluonnos 1 Valitse reaaliaikanäkymä. Käännä reaaliaikanäkymän kytkintä nostaaksesi peilin ja näyttääksesi näkymän objektiivin läpi näytöllä. Reaaliaikanäkymän kytkin 2 Säädä vaihtoehtoja. Paina J näyttääksesi oikealla näkyvät vaihtoehdot (huomaa, että vaihtoehdot poistuvat näytöltä hetkellisesti automaattitarkennuksen aikana). Paina 1 tai 3 korostaaksesi Värikkyys tai Ääriviivat ja paina 4 tai 2 muuttaaksesi asetuksia. Värikkyyttä voi lisätä värikylläisyyden lisäämiseksi tai vähentää puhki palaneen, yksivärisen vaikutelman luomiseksi, ja ääriviivoja voi muokata paksummaksi tai ohuemmaksi. Ääriviivojen vahvistaminen tekee myös väreistä täyteläisempiä. Paina J poistuaksesi, kun asetukset on tehty. Poistu reaaliaikanäkymästä kääntämällä reaaliaikanäkymän kytkintä. Valitut asetukset pysyvät voimassa, ja niitä käytetään etsimen avulla otetuissa valokuvissa. 114

132 ( Miniatyyritehoste 1 Valitse reaaliaikanäkymä. Käännä reaaliaikanäkymän kytkintä nostaaksesi peilin ja näyttääksesi näkymän objektiivin läpi näytöllä. 2 Aseta tarkennuspiste. Käytä monivalitsinta asettaaksesi tarkennuspisteen tarkennettavalle alueelle ja paina laukaisin puoleenväliin tarkentaaksesi (huomaa, että vaihtoehdot häviävät näytöltä hetkellisesti automaattitarkennuksen aikana). Poista miniatyyritehosteen vaihtoehdot näytöltä hetkellisesti ja suurenna näytön näkymää tarkemman tarkennuksen saavuttamiseksi painamalla X. Paina W palauttaaksesi miniatyyritehostenäytön. 3 Näytä vaihtoehdot. Paina J näyttääksesi miniatyyritehosteen vaihtoehdot. Reaaliaikanäkymän kytkin 4 Säädä vaihtoehtoja. Paina 4 tai 2 valitaksesi tarkennettavan alueen suunnan ja paina 1 tai 3 säätääksesi sen leveyttä. 5 Palaa reaaliaikanäkymän näyttöön. Paina J palataksesi reaaliaikanäkymään. Poistu reaaliaikanäkymästä kääntämällä reaaliaikanäkymän kytkintä. Valitut asetukset pysyvät voimassa, ja niitä käytetään etsimen avulla otetuissa valokuvissa. 115

133 3 Valikoiva väri 1 Valitse reaaliaikanäkymä. Käännä reaaliaikanäkymän kytkintä nostaaksesi peilin ja näyttääksesi näkymän objektiivin läpi näytöllä. Reaaliaikanäkymän kytkin 2 Näytä vaihtoehdot. Paina J näyttääksesi valikoivan värin vaihtoehdot. 3 Valitse väri. Rajaa kohde näytön keskellä olevaan valkoiseen neliöön ja paina 1 valitaksesi kohteen värin lopullisessa kuvassa säilytettäväksi väriksi (kamera ei välttämättä havaitse kunnolla haaleita värejä; valitse kylläinen väri). Valitaksesi värin tarkemmin lähennä näytön keskustaa painamalla X. Loitonna painamalla W. 4 Valitse värialue. Paina 1 tai 3 kasvattaaksesi tai pienentääksesi lopulliseen kuvaan sisällytettävää samankaltaisten värisävyjen skaalaa. Valitse arvoksi 1 7; huomaa että suuremmat arvot saattavat sisältää sävyjä muista väreistä. Valittu väri Värialue 5 Valitse lisää värejä. Valitse lisää värejä kiertämällä komentokiekkoa korostaaksesi jonkin näytön yläosassa olevasta muista kolmesta värilaatikosta ja toista vaiheet 3 ja 4 valitaksesi toisen värin. Toista halutessasi myös kolmannelle värille. Poista korostetun värin valinta painamalla O (Poista kaikki värit painamalla ja pitämällä painettuna O. Näkyviin tulee vahvistusikkuna; valitse Kyllä). 116

134 117 6 Palaa reaaliaikanäkymän näyttöön. Paina J palataksesi reaaliaikanäkymään. Kuvauksen aikana vain valitun väriset kohteet tallennetaan värillisenä; muut kohteet tallennetaan mustavalkoisena. Poistu reaaliaikanäkymästä kääntämällä reaaliaikanäkymän kytkintä. Valitut asetukset pysyvät voimassa, ja niitä käytetään etsimen avulla otetuissa valokuvissa.

135 Toisto ja poisto Täyskuvatoisto Toistaaksesi valokuvia paina K-painiketta. Viimeksi otettu valokuva näytetään näytöllä. Toiminto Käytä Kuvaus Näytä lisää kuvia K-painike Paina 2 näyttääksesi valokuvia tallennusjärjestyksessä ja 4 näyttääksesi kuvia käänteisessä järjestyksessä. Näytä lisää kuvan tietoja Näytä pienoiskuvat Lähennä valokuvaa Poista kuvia Vaihda suojaustila Palaa kuvaustilaan Muokkaa kuvaa tai toista elokuva Vaihda näytettäviä kuvan tietoja (0 119). W (Q) Katso lisätietoja pienoiskuvanäytöstä sivulta 123. X Katso lisätietoja toiston zoomauksesta sivulta 125. O A (L) Vahvistusikkuna tulee näkyviin. Paina uudelleen O poistaaksesi kuvan. Suojaa kuva tai poista suojatun kuvan suojaus painamalla A (L) -painiketta (0 126). Paina laukaisin puoleenväliin. Näyttö sammuu; valokuvia voi ottaa välittömästi. Luo käsitelty kopio nykyisestä valokuvasta (0 178). Jos nykyinen kuva on merkitty 1-kuvakkeella, joka ilmaisee, että kyseessä on elokuva, aloita elokuvan toisto painamalla J (0 106). 118

136 Kuvan tiedot Kuvan tiedot näytetään kuvan päällä täyskuvatoistossa. Paina 1 tai 3 selataksesi kuvan tietoja alla kuvatulla tavalla. Huomaa, että vain kuva, kuvaustiedot, RGB-histogrammit, valoalueet ja yleiskatsaus näytetään vain, jos vastaava asetus on valittuna kohdassa Toiston näyttöasetukset (0 149). GPS-tiedot näytetään vain, jos kuvaa otettaessa käytettiin GPS-laitetta. 1/ 12 1/ 12 NIKON D D5200 DSC _0001. JPG 15/04/ : 02 :27 AUTO A6, M1 1/ 250 F mm NORMAL 100D5200 DSC_0001. JPG NORMAL 6000x /04/ : 02 : x4000 Tiedoston tiedot Ei mitään (vain kuva) Yleiskatsaus GPS-tiedot LATITUDE LONGITUDE ALTITUDE TIME(UTC) : N : 35º ' : E : 139º ' : 35m : 15/04/2012 : 01:15:29 NI KON D5200 1/12 1/12 MTR, SPD, AP. EXP. MODE, I SO FOCAL LENGTH LENS AF FLASH TYPE SYNC MODE, / VR :, 1/ 250,F11 :, 100 : 1. 3 : 35mm : : A : Built i n : : TTL-BL, / / VR On Valoalueet NI KON D5200 1/ 12 NI KON D5200 1/12 Valoalueet RGB-histogrammi Kuvaustiedot Tiedoston tiedot 9 100D5200 DSC _0001. JPG 15/04/ : 02 : Valoalueet * /12 NORMAL 6000x / Suojaustila Muokkausilmaisin Kuvan numero/kuvien kokonaismäärä 4 Tiedostonimi Kuvanlaatu Kuvakoko Tallennusaika... 16, Tallennuspäivämäärä... 16, Kansion nimi Suojaustila Muokkausilmaisin Kuvan numero/kuvien kokonaismäärä 4 Kuvan valoalueet Valoalueet * Vilkkuvat alueet osoittavat valoalueet (mahdollisesti ylivalottuneet alueet). 119

137 RGB-histogrammi NI KON D5200 1/ Muokkausilmaisin Suojaustila Valkotasapaino Valkotasapainon hienosäätö Esiasetus käsin Kameran nimi 5 Histogrammi (RGB-kanava). Kaikissa histogrammeissa vaaka-akseli näyttää kuvapisteen kirkkauden ja pystyakseli kuvapisteiden määrän. 6 Histogrammi (punainen kanava) 7 Histogrammi (vihreä kanava) 8 Histogrammi (sininen kanava) 9 Kuvan numero/kuvien kokonaismäärä A Toiston zoomaus. Lähennä valokuvaa histogrammin ollessa näkyvissä painamalla X. Käytä X- ja W (Q) -painikkeita lähentämiseen ja loitontamiseen ja vieritä kuvaa monivalitsimella. Histogrammi päivitetään näyttämään vain näytössä näkyvää kuvan osaa koskevat tiedot. A Histogrammit Kameran histogrammit ovat vain ohjeellisia ja voivat erota kuvankäsittelyohjelmien histogrammeista. Seuraavassa on esimerkkejä histogrammeista: Jos kuvassa on kirkkaudeltaan hyvin erilaisia kohteita, sävyjakauma on suhteellisen tasainen. Jos kuva on tumma, sävyjakauma siirtyy vasemmalle. Jos kuva on kirkas, sävyjakauma siirtyy oikealle. Valotuksen korjauksen lisääminen siirtää sävyjakaumaa oikealle ja valotuksen korjauksen vähentäminen vasemmalle. Histogrammeista saa yleiskuvan kokonaisvalotuksesta, kun valokuvia on vaikea nähdä näytöllä kirkkaasti valaistussa ympäristössä. 120

138 Kuvaustiedot MTR, SPD, AP. EXP. MODE, I SO / VR :, 1/ 250,F11 :, 100 : 1. 3 : 35mm FOCAL LENGTH LENS : AF : A VR On FLASH TYPE : Built i n SYNC MODE :, : TTL-BL, / NI KON D5200 1/ WHITE BALANCE : AUTO, A6, M1 COLOR SPACE : s RGB PICTURE CTRL : STANDARD QUICK ADJUST : - SHARPENING : 3 CONTRAST : 0 BRIGHTNESS : 0 SATURATION : 0 HUE : 0 NI KON D5200 NOISE REDUC. : HI ISO, NORM ACT. D LIGHT. : AUTO HDR : RETOUCH : D LIGHTING WARM FILTER CYANOTYPE TRI M COMMENT : SPRING HAS COME. / 1/12 NI KON D5200 1/12 1 Suojaustila Muokkausilmaisin Mittaus...62 Suljinaika...57, 59 Aukko...58, 59 4 Kuvaustila... 21, 24, 55, 111 ISO-herkkyys Valotuksen korjaus Polttoväli Objektiivin tiedot 8 Tarkennustila...33, 94 Objektiivin VR (tärinänvaimennus) Salaman tyyppi...164, 204 Ohjaintila 3 10 Salamatila Salaman ohjaus Salaman korjaus Kameran nimi 13 Kuvan numero/kuvien kokonaismäärä 14 Valkotasapaino...76 Valkotasapainon hienosäätö...78 Esiasetus käsin Väriavaruus Picture Control Pikasäätö Alkuperäinen Picture Control Terävöittäminen Kontrasti Kirkkaus Värikylläisyys Suodintehosteet Värisävy Sävytys Kohinan vähennys, suuri ISO-herkkyys Kohinan vähennys, pitkä valotus Aktiivinen D-Lighting HDR (laaja dynaaminen alue) Kuvan muokkaushistoria Kuvaselitys Näkyy punaisena, jos kuvaa otettaessa automaattinen ISO-herkkyyssäätö oli päällä. 2 Näkyy vain, jos kamerassa on VR-objektiivi. 3 Näkyy vain, jos kuva on otettu lisävarusteena saatavalla salamalaitteella, jossa on ohjaintoiminto. 4 Vain Picture Control -säätimet Vakio, Värikäs, Muotokuva ja Maisema. 5 Neutraali, Yksivärinen ja mukautetut Picture Control -säätimet. 6 Ei näytetä yksiväristen Picture Control -säätimien yhteydessä. 7 Vain yksiväriset Picture Control -säätimet. 121

139 Yleiskatsauksen tiedot 1/ 250 F mm / 12 NIKON D D5200 DSC_0001. JPG 15/04/ :02: 27 NORMAL 6000x Kuvan numero/kuvien kokonaismäärä 2 Suojaustila Kameran nimi 4 Muokkausilmaisin Histogrammi, joka näyttää kuvan sävyjakauman (0 120). 6 Kuvanlaatu Kuvakoko Tiedostonimi Tallennusaika... 16, Tallennuspäivämäärä... 16, Kansion nimi Mittaus Kuvaustila... 21, 24, 55, Suljinaika...57, / 250 F mm Näkyy punaisena, jos kuvaa otettaessa automaattinen ISO-herkkyyssäätö oli päällä. 2 Näkyy vain, jos kuva on otettu lisävarusteena saatavalla salamalaitteella, jossa on ohjaintoiminto Aukko...58, ISO-herkkyys Polttoväli GPS-tietojen ilmaisin Kuvaselityksen ilmaisin Aktiivinen D-Lighting Picture Control Väriavaruus Salamatila Valkotasapaino...76 Valkotasapainon hienosäätö...78 Esiasetus käsin Salaman korjaus...67 Ohjaintila 2 26 Valotuksen korjaus...65 GPS-tiedot * LATITUDE LONGITUDE ALTITUDE TIME(UTC) : N : 35º ' : E : 139º ' : 35m : 15/04/2012 : 01:15:29 7 NI KON D5200 1/ Suojaustila Muokkausilmaisin Leveyspiiri 4 Pituuspiiri 5 Korkeus 6 UTC-aika 7 Kameran nimi 8 Kuvan numero/kuvien kokonaismäärä * Elokuvien tiedot koskevat tallennuksen aloitusaikaa. 122

140 Pienoiskuvien toisto Näytä kuvia neljän, yhdeksän tai 72 kuvan luetteloissa painamalla W (Q) -painiketta. W (Q) W (Q) X X Täyskuvatoisto Pienoiskuvien toisto Kalenteritoisto Toiminto Käytä Kuvaus Näytä enemmän Paina W (Q) -painiketta kasvattaaksesi näytettävien kuvien W (Q) kuvia määrää. Paina X-painiketta vähentääksesi näytettävien kuvien määrää. Näytä vähemmän X Kun näytössä näkyy neljä kuvaa, paina näyttääksesi korostettu kuvia kuva koko näytön kokoisena. Käytä monivalitsinta tai komentokiekkoa korostaaksesi kuvia Korosta kuvia täyskuvatoistoon, toiston zoomaukseen (0 125), poistettavaksi (0 127) tai suojattavaksi (0 126). Näytä korostettu kuva Poista korostettu kuva Vaihda korostetun kuvan suojaustila Palaa kuvaustilaan Paina J näyttääksesi korostetun kuvan koko näytön kokoisena. O Katso lisätietoja sivulta 127. A (L) Katso lisätietoja sivulta 126. Paina laukaisin puoleenväliin. Näyttö sammuu; valokuvia voi ottaa välittömästi. 123

141 Kalenteritoisto Katsellaksesi valittuna päivänä otettuja kuvia paina W (Q) -painiketta, kun näytössä näkyy 72 kuvaa. Pienoiskuvaluettelo W (Q) W (Q) X X Täyskuvatoisto Pienoiskuvien toisto Kalenteritoisto Käytettävissä olevat toiminnot riippuvat siitä, onko kohdistin päivämäärä- vai pienoiskuvaluettelon kohdalla: Toiminto Käytä Kuvaus Vaihda päivämäärä- ja pienoiskuvaluettelon välillä Poistu pienoiskuvien toistoon/lähennä korostettua kuvaa Korosta päivämääriä/ Korosta kuvia W (Q) X Paina W (Q) -painiketta päivämääräluettelossa siirtääksesi kohdistimen pienoiskuvaluetteloon. Paina uudelleen palataksesi päivämääräluetteloon. Päivämääräluettelo: Poistu 72 kuvan toistoon. Pienoiskuvaluettelo: Paina ja pidä painettuna X-painiketta lähentääksesi korostettua kuvaa. Päivämääräluettelo: Korosta päivämäärä. Pienoiskuvaluettelo: Korosta kuva. Päivämääräluettelo Vaihda täyskuvatoistoon Poista korostettu kuva (tai kuvat) Vaihda korostetun kuvan suojaustila Palaa kuvaustilaan O Päivämääräluettelo: Näytä valittuna päivänä otetut kuvat. Pienoiskuvaluettelo: Näytä korostettu kuva. Päivämääräluettelo: Poista kaikki valittuna päivänä otetut kuvat. Pienoiskuvaluettelo: Poista korostettu kuva (0 127). A (L) Katso lisätietoja sivulta 126. Paina laukaisin puoleenväliin. Näyttö sammuu; valokuvia voi ottaa välittömästi. 124

142 Katseleminen lähempää: toiston zoomaus Paina X-painiketta lähentääksesi täyskuvatoistossa näkyvää kuvaa tai pienoiskuva- tai kalenteritoistossa korostettua kuvaa. Seuraavat toiminnot ovat käytettävissä zoomauksen aikana: Toiminto Käytä Kuvaus Lähennä tai loitonna Näytä kuvan muita alueita X / W (Q) Paina X lähentääksesi enintään noin 38 (suuret kuvat), 28 (keskikokoiset kuvat) tai 19 (pienet kuvat). Loitonna painamalla W (Q). Kun valokuvaa lähennetään, käytä monivalitsinta näyttääksesi kuvan alueita, jotka eivät näy näytöllä. Pidä monivalitsinta painettuna vierittääksesi nopeasti kuvan muille alueille. Navigointi-ikkuna näytetään, kun zoomaussuhdetta muutetaan; näytöllä kulloinkin näkyvä alue merkitään keltaisella reunuksella. Valitse/ lähennä tai loitonna kasvoja Näytä muita kuvia P Zoomauksen aikana havaitut kasvot (enintään 35) merkitään navigointiikkunassa valkoisilla reunuksilla. Paina P ja käytä monivalitsinta näyttääksesi muita kasvoja tai paina J lähentääksesi valittuna oleviin kasvoihin. Paina uudelleen P palataksesi normaaliin zoomaukseen. Kierrä komentokiekkoa näyttääksesi muiden kuvien saman kohdan nykyisellä zoomaussuhteella. Toiston zoomaus peruutetaan, kun elokuva näytetään. Peruuta zoomaus Vaihda suojaustila Palaa kuvaustilaan Peruuta zoomaus ja palaa täyskuvatoistoon. A (L) Katso lisätietoja sivulta 126. Paina laukaisin puoleenväliin. Näyttö sammuu; valokuvia voi ottaa välittömästi. 125

143 Valokuvien suojaaminen poistolta Täyskuva-, zoomaus-, pienoiskuva- ja kalenteritoistossa A (L) -painiketta voi käyttää kuvien suojaamiseen tahattomalta poistolta. Suojattuja tiedostoja ei voi poistaa O-painikkeella eikä toistovalikon Poista-toiminnolla. Huomaa, että suojatut kuvat poistetaan, kun muistikortti alustetaan (0 168). Valokuvan suojaaminen: 1 Valitse kuva. Näytä kuva täyskuvatoistossa tai toiston zoomauksessa tai korosta se pienoiskuvatai kalenteritoiston pienoiskuvaluettelossa. Täyskuvatoisto Pienoiskuvien toisto Kalenteritoisto 2 Paina A (L) -painiketta. Valokuva merkitään P-kuvakkeella. Poistaaksesi valokuvan suojauksen, jotta kuvan voi poistaa, näytä kuva tai korosta se pienoiskuvaluettelossa ja paina A (L) -painiketta. A (L) -painike A Kaikkien kuvien suojauksen poistaminen Poistaaksesi Toistokansio-valikossa (0 148) valittuna olevan kansion tai kansioiden kaikkien kuvien suojauksen paina A (L)- ja O-painikkeita samanaikaisesti noin kaksi sekuntia toiston aikana. 126

144 Valokuvien poistaminen Poista täyskuvatoistossa näkyvä tai pienoiskuvaluettelossa korostettu valokuva painamalla O-painiketta. Poistaaksesi useita valittuja valokuvia, kaikki tiettynä päivänä otetut kuvat tai kaikki nykyisen toistokansion kuvat käytä toistovalikon vaihtoehtoa Poista. Poistettuja valokuvia ei voi palauttaa. Täyskuva-, pienoiskuva- ja kalenteritoisto 1 Valitse kuva. Näytä kuva tai korosta se pienoiskuva- tai kalenteritoiston pienoiskuvaluettelossa. 2 Paina O-painiketta. Vahvistusikkuna tulee näkyviin. O-painike Täyskuvatoisto Pienoiskuvien toisto Kalenteritoisto (pienoiskuvaluettelo) 3 Paina uudelleen O-painiketta. Poista valokuva painamalla uudelleen O- painiketta. Poistu poistamatta kuvaa painamalla K-painiketta. A Kalenteritoisto Kaikki valittuna päivänä otetut kuvat voi poistaa kalenteritoistossa korostamalla päivän päivämääräluettelossa ja painamalla O-painiketta (0 124). 127

145 Toistovalikko Toistovalikon Poista-toiminto sisältää seuraavat vaihtoehdot. Huomaa, että kuvien määrästä riippuen poistaminen saattaa kestää jonkin aikaa. Vaihtoehto Kuvaus Q Valitut Poista valitut kuvat. n Valitse päivämäärä Poista kaikki valittuna päivänä otetut kuvat. R Kaikki Poista kaikki kuvat valittuna olevasta toistokansiosta (0 148). Valitut: valittujen valokuvien poistaminen 1 Valitse Poista. Paina G-painiketta näyttääksesi valikot. Korosta toistovalikon kohta Poista ja paina 2. G-painike 2 Valitse Valitut. Korosta Valitut ja paina 2. 3 Korosta kuva. Korosta kuva monivalitsimella (näytä korostettu kuva koko näytön kokoisena painamalla ja pitämällä pohjassa X-painiketta). 4 Valitse korostettu kuva. Valitse korostettu kuva painamalla W (Q) - painiketta. Valitut kuvat merkitään O- kuvakkeella. Toista vaiheita 3 ja 4 valitaksesi lisää kuvia; poista kuvan valinta korostamalla kuva ja painamalla W (Q). W (Q) -painike 5 Paina J päättääksesi toiminnon. Vahvistusikkuna tulee näkyviin; korosta Kyllä ja paina J. 128

146 Valitse päivämäärä: valittuna päivänä otettujen valokuvien poistaminen 1 Valitse Valitse päivämäärä. Korosta poistovalikossa Valitse päivämäärä ja paina 2. 2 Korosta päivämäärä. Korosta päivämäärä painamalla 1 tai 3. Näytä korostettuna päivänä otetut kuvat painamalla W (Q). Selaa kuvia monivalitsimella tai paina ja pidä pohjassa X näyttääksesi nykyisen kuvan koko näytön kokoisena. Paina W (Q) palataksesi päivämääräluetteloon. W (Q) -painike 3 Valitse korostettu päivä. Valitse kaikki korostettuna päivänä otetut kuvat painamalla 2. Valitut päivämäärät merkitään M-kuvakkeella. Valitse lisää päiviä toistamalla vaiheita 2 ja 3; poistaaksesi päivämäärän valinnan korosta päivä ja paina 2. 4 Paina J päättääksesi toiminnon. Vahvistusikkuna tulee näkyviin; korosta Kyllä ja paina J. 129

147 Kuvaesitykset Toistovalikon vaihtoehdolla Kuvaesitys nykyisen toistokansion kuvat voi näyttää kuvaesityksenä (0 148). 1 Valitse Kuvaesitys. Avaa kuvaesitysvalikko painamalla G- painiketta ja valitsemalla toistovalikosta kohta Kuvaesitys. G-painike 2 Säädä kuvaesityksen asetuksia. Valitaksesi kuvaesityksen kuvien tyypin valitse Kuvatyyppi ja valitse Valokuvat ja elokuvat, Vain valokuvat tai Vain elokuvat. Valitaksesi, kauanko yhtä kuvaa näytetään, valitse Kuvaväli ja valitse jokin oikealla näkyvistä vaihtoehdoista. 130

148 3 Aloita kuvaesitys. Korosta Aloita kuvaesitysvalikossa ja paina J. Seuraavat toiminnot ovat käytettävissä kuvaesityksen ollessa käynnissä: Toiminto Käytä Kuvaus Hyppää takaisin/ hyppää eteenpäin Näytä lisää kuvan tietoja Keskeytä/jatka kuvaesitystä Palaa edelliseen kuvaan painamalla 4 tai siirry seuraavaan kuvaan painamalla 2. Vaihda näytettäviä kuvan tietoja (0 119). Keskeytä esitys. Paina uudelleen jatkaaksesi. Nosta/laske äänenvoimakkuutta X / W (Q) Paina X elokuvan toiston aikana nostaaksesi äänenvoimakkuutta ja W (Q) laskeaksesi. Poistu toistotilaan K Lopeta esitys ja palaa toistotilaan. Poistu kuvaustilaan Paina laukaisin puoleenväliin. Näyttö sammuu; valokuvia voi ottaa välittömästi. Oikealla näkyvä valintaikkuna näytetään, kun kuvaesitys päättyy. Valitse Käynnistä uudelleen käynnistääksesi esityksen uudelleen tai Poistu palataksesi toistovalikkoon. 131

149 Liitännät ViewNX 2:n asentaminen Asenna mukana toimitettu ohjelmisto näyttääksesi ja muokataksesi tietokoneelle kopioituja valokuvia ja elokuvia. Varmista ennen ViewNX 2:n asentamista, että tietokoneesi täyttää sivulla 133 luetellut järjestelmävaatimukset. ViewNX 2:n uusin versio on ladattavissa sivulla xv luetelluilta verkkosivuilta. ViewNX 2 TM Your Imaging Toolbox 1 Käynnistä tietokone ja aseta asennus-cd levyasemaan. Windows Mac OS Kaksoisnapsauta työpöydän kuvaketta Kaksoisnapsauta Welcome (Tervetuloa) -kuvaketta 2 Valitse kieli. Jos haluttu kieli ei ole käytettävissä, valitse eri alue napsauttamalla Region Selection (Aluevalinta) ja valitse sitten haluttu kieli (aluevalinta ei ole käytettävissä eurooppalaisessa versiossa). q Valitse alue (tarvittaessa) w Valitse kieli e Napsauta Next (Seuraava) 3 Käynnistä asennusohjelma. Napsauta Install (Asenna) ja seuraa näytön ohjeita. A Asennusopas Jos tarvitset apua ViewNX 2:n asentamisessa, napsauta Installation Guide (Asennusopas) vaiheessa 3. Napsauta Install (Asenna) 132

150 4 Poistu asennusohjelmasta. Windows Mac OS Napsauta Yes (Kyllä) Napsauta OK Seuraavat ohjelmistot on asennettu: ViewNX 2 Apple QuickTime (vain Windows) 5 Poista asennus-cd-levy CD-ROM-asemasta. A Järjestelmävaatimukset Windows Mac OS Keskusyksikkö Valokuvat/JPEG-elokuvat: Intel Celeron, Pentium 4 tai Core-sarja, 1,6 GHz tai parempi H.264-elokuvat (toisto): 3,0 GHz:n tai parempi Pentium D; Intel Core i5:tä tai parempaa suositellaan näytettäessä elokuvia, joiden kuvakoko on tai suurempi, kuvataajuudella 30 kuvaa/s tai enemmän, tai elokuvia, joiden kuvakoko on tai suurempi H.264-elokuvat (muokkaus): 2,6 GHz:n tai parempi Core 2 Duo Valokuvat/JPEG-elokuvat: Intel Core- tai Xeon-sarja H.264-elokuvat (toisto): Core Duo 2 GHz tai parempi; Intel Core i5:tä tai parempaa suositellaan näytettäessä elokuvia, joiden kuvakoko on tai suurempi, kuvataajuudella 30 kuvaa/s tai enemmän, tai elokuvia, joiden kuvakoko on tai suurempi H.264-elokuvat (muokkaus): 2,6 GHz:n tai parempi Core 2 Duo Käyttöjärjestelmä Esiasennettu Windows 7 Home Basic/Home Premium/Professional/Enterprise/Ultimate (64- ja 32-bittiset versiot; Service Pack 1), Windows Vista Home Basic/Home Premium/Business/ Enterprise/Ultimate (64- ja 32-bittiset versiot; Service Pack 2) tai Windows XP Home Edition/ Professional (vain 32-bittinen versio; Service Pack 3). Mac OS X -versio , tai Käyttömuisti (RAM) Kiintolevytila Näyttö Windows 7/Windows Vista: 1 Gt tai enemmän (suositus 2 Gt tai enemmän) 512 Mt tai enemmän (suositus 2 Gt tai enemmän) Windows XP: 512 Mt tai enemmän (suositus 2 Gt tai enemmän) Käynnistyslevyllä käytettävissä vähintään 500 Mt (suositus 1 Gt tai enemmän) Tarkkuus: pikseliä (XGA) tai enemmän (suositus pikseliä tai enemmän (SXGA)) Väri: 24-bittiset värit (True Color) tai enemmän Tarkkuus: pikseliä (XGA) tai enemmän (suositus pikseliä tai enemmän (SXGA)) Väri: 24-bittiset värit (miljoonia värejä) tai enemmän Katso viimeisimmät tiedot tuetuista käyttöjärjestelmistä sivulla xv luetelluilta verkkosivuilta. 133

151 ViewNX 2:n käyttö Kopioi kuvia tietokoneelle Varmista ennen jatkamista, että olet asentanut mukana toimitetun ViewNX 2 -CD-levyn ohjelmiston (0 132). 1 Valitse, miten kuvat kopioidaan tietokoneelle. Valitse jokin seuraavista tavoista: Suora USB-liitäntä: Sammuta kamera ja varmista, että kamerassa on muistikortti. Liitä kamera tietokoneeseen mukana toimitetulla UC-E17-USB-kaapelilla ja kytke kamera päälle. A Käytä luotettavaa virtalähdettä Varmistaaksesi ettei tiedonsiirto keskeydy tarkista, että kameran EN-EL14-akku on ladattu täyteen. Jos olet epävarma, lataa akku ennen käyttöä tai käytä EH-5bverkkolaitetta ja EP-5A-virtaliitäntää (saatavana erikseen). A USB-keskittimet Liitä kamera suoraan tietokoneeseen; älä liitä kaapelia USB-keskittimen tai näppäimistön kautta. SD-korttipaikka: Jos tietokoneessa on SD-korttipaikka, kortin voi työntää suoraan korttipaikkaan. SD-kortinlukija: Kytke kortinlukija (saatavilla erikseen muilta toimittajilta) tietokoneeseen ja aseta muistikortti. 2 Käynnistä ViewNX 2:een kuuluva Nikon Transfer 2. Jos näkyviin tulee viesti, joka kehottaa valitsemaan ohjelman, valitse Nikon Transfer 2. A Windows 7 Jos seuraava valintaikkuna tulee näkyviin, valitse Nikon Transfer 2 alla kuvatulla tavalla. 1 Kohdassa Import pictures and videos (Tuo kuvia ja videoita) napsauta Change program (Vaihda ohjelmaa). Ohjelman valintaikkuna tulee näkyviin; valitse Import File using Nikon Transfer 2 (Tuo tiedosto käyttäen ohjelmaa Nikon Transfer 2) ja napsauta OK. 2 Kaksoisnapsauta Import File (Tuo tiedosto). 134

152 3 Napsauta Start Transfer (Aloita siirto). Oletusarvoisesti kaikki muistikortin kuvat kopioidaan tietokoneelle. Start Transfer (Aloita siirto) 4 Katkaise yhteys. Jos kamera on liitetty tietokoneeseen, sammuta kamera ja irrota USB-kaapeli. Jos käytät kortinlukijaa tai korttipaikkaa, valitse tietokoneen käyttöjärjestelmästä sopiva vaihtoehto, jolla poistat muistikorttia vastaavan siirrettävän levyn, ja poista kortti kortinlukijasta tai korttipaikasta. Näytä kuvia Kuvat näkyvät ViewNX 2:ssa, kun siirto on valmis. A ViewNX 2:n käynnistäminen manuaalisesti Windows: Kaksoisnapsauta työpöydän ViewNX 2 - pikakuvaketta. Mac OS: Valitse ViewNX 2 -kuvake Dock-palkista. Kuvien muokkaaminen Rajataksesi kuvia ja säätääksesi esimerkiksi terävyyttä ja sävytasoja napsauta ViewNX 2:n työkalurivin Edit (Muokkaa) -painiketta. Elokuvien muokkaaminen Muokataksesi kameralla kuvattuja elokuvia, esimerkiksi leikataksesi pois ylimääräistä videoaineistoa, napsauta ViewNX 2:n työkalurivin Movie Editor (Elokuvan muokkain) -painiketta. Kuvien tulostaminen Napsauta ViewNX 2:n työkalurivin Print (Tulosta) -painiketta. Näkyviin tulee valintaikkuna, jonka avulla kuvia voi tulostaa tietokoneeseen kytketyllä tulostimella. 135

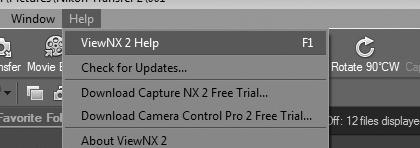

153 A Lisätietoja Katso lisätietoja ViewNX 2:n käytöstä online-oppaasta. A Kaapelien liittäminen Varmista, että kamera on pois päältä, ennen kuin liität tai irrotat liitäntäkaapeleita. Älä käytä voimaa äläkä yritä asentaa liittimiä vinosti. Sulje liitännän suojus, kun liitin ei ole käytössä. D Siirron aikana Älä sammuta kameraa tai irrota USB-kaapelia, kun siirto on käynnissä. A Camera Control Pro 2 Camera Control Pro 2:n (saatavilla erikseen; 0 209) avulla kameraa voi ohjata tietokoneelta. Kun Camera Control Pro 2:ta käytetään valokuvien tallentamiseen suoraan tietokoneelle, kuvaustilan ilmaisin näkyy etsimessä ja tietonäytöllä. A Windows Siirtyäksesi Nikonin verkkosivulle asennettuasi ViewNX 2:n valitse All Programs (Kaikki ohjelmat) > Link to Nikon (Yhteys Nikoniin) Windowsin käynnistysvalikosta (edellyttää Internet-yhteyttä). 136

154 Valokuvien tulostaminen Valitut JPEG-kuvat voi tulostaa PictBridge-tulostimella (0 240), joka liitetään suoraan kameraan. Tulostimen liittäminen Liitä kamera käyttämällä mukana toimitettua UC-E17-USB-kaapelia. 1 Sammuta kamera. 2 Liitä USB-kaapeli. Kytke tulostin päälle ja liitä USB-kaapeli kuvan mukaisesti. Älä käytä voimaa äläkä yritä asentaa liittimiä vinosti. D USB-keskittimet Liitä kamera suoraan tulostimeen; älä liitä kaapelia USB-keskittimen kautta. 3 Kytke kamera päälle. Näkyviin tulee aloitusnäyttö ja sen jälkeen PictBridgetoistonäyttö. 137 D Tulostettavien valokuvien valitseminen NEF (RAW) -valokuvia (0 42) ei voi valita tulostettavaksi. NEF (RAW) -kuvista voi luoda JPEGkopioita käyttämällä muokkausvalikon vaihtoehtoa NEF (RAW) -käsittely (0 186). A Tulostaminen suoran USB-liitännän kautta Varmista, että EN-EL14-akku on ladattu täyteen, tai käytä lisävarusteena saatavaa EH-5bverkkolaitetta ja EP-5A-virtaliitäntää. Kun otat valokuvia tulostettavaksi suoran USB-liitännän kautta, aseta kohdan Väriavaruus asetukseksi srgb (0 152). A Katso myös Katso sivulta 228 tulostuksen aikana tapahtuviin virheisiin liittyviä toimintaohjeita.

155 Kuvien tulostaminen yksitellen 1 Valitse kuva. Näytä lisää kuvia painamalla 4 tai 2. Paina X-painiketta lähentääksesi nykyistä kuvaa (0 125; paina K poistuaksesi zoomauksesta). Näytä kuusi kuvaa kerralla painamalla W (Q) -painiketta. Korosta kuvia monivalitsimella tai paina X näyttääksesi korostetun kuvan koko näytön kokoisena. 2 Näytä tulostusasetukset. Näytä PictBridge-tulostusasetukset painamalla J. 3 Säädä tulostusasetuksia. Korosta asetus painamalla 1 tai 3 ja valitse painamalla 2. Asetus Sivukoko Kopioiden määrä Reunus Aikaleima Rajaus Kuvaus Korosta sivukoko (luettelossa näytetään vain nykyisen tulostimen tukemat koot) ja paina J vahvistaaksesi valinnan ja poistuaksesi edelliseen valikkoon (käyttääksesi nykyisen tulostimen oletussivukokoa valitse Tulostinoletukset). Paina 1 tai 3 valitaksesi kopioiden määrän (enintään 99) ja paina J vahvistaaksesi valinnan ja palataksesi edelliseen valikkoon. Tämä asetus on käytettävissä vain, jos tulostin tukee sitä. Korosta Tulostinoletukset (käytä nykyisen tulostimen asetuksia), Tulosta reunukset (tulosta valokuvaan valkoinen reunus) tai Ei reunusta ja paina J vahvistaaksesi valinnan ja poistuaksesi edelliseen valikkoon. Korosta Tulostinoletukset (käytä nykyisen tulostimen asetuksia), Tulosta aikaleima (tulosta valokuviin tallennusaika ja -päivämäärä) tai Ei aikaleimaa ja vahvista valinta ja palaa edelliseen valikkoon painamalla J. Tämä asetus on käytettävissä vain, jos tulostin tukee sitä. Poistu tekemättä rajausta korostamalla Ei rajausta ja painamalla J. Rajataksesi nykyistä kuvaa korosta Rajaa ja paina 2. Rajauksen valintaikkuna tulee näkyviin; paina X suurentaaksesi rajausta ja W (Q) pienentääksesi. Valitse rajauksen sijainti monivalitsimella ja paina J. Huomaa, että tulostuslaatu saattaa laskea, jos pieniä rajauksia tulostetaan suurikokoisena. 138

156 4 Aloita tulostus. Aloita tulostaminen valitsemalla Aloita tulostus ja painamalla J. Peruuttaaksesi tulostuksen ennen kuin kaikki kuvat on tulostettu paina J. D Päiväysmerkintä Jos valitset Tulosta aikaleima PictBridge-valikosta tulostaessasi valokuvia, jotka sisältävät Mukautetulla asetuksella d6 (Merkitse päivämäärä; 0 163) tallennetut päiväystiedot, päiväys näkyy kaksi kertaa. Päiväysmerkintä saattaa kuitenkin rajautua pois, jos valokuvia rajataan tai tulostetaan ilman reunoja. 139

157 Useiden kuvien tulostaminen 1 Näytä PictBridge-valikko. Paina G-painiketta PictBridge-toistonäytössä (katso vaihe 3 sivulla 137). G-painike 2 Valitse asetus. Korosta jokin seuraavista asetuksista ja paina 2. Tulostuksen valinta: Valitse tulostettavat kuvat. Valitse päivämäärä: Tulosta yksi kopio kaikista valittuna päivänä otetuista kuvista. Tulosta (DPOF): Tulosta olemassa oleva tulostustilaus valitsemalla toistovalikosta DPOF-tulostustilaus (0 143). Nykyinen tulostustilaus näytetään vaiheessa 3. Luettelokuva: Luodaksesi luettelokuvan kaikista muistikortilla olevista JPEG-kuvista siirry vaiheeseen 4. Huomaa, että jos muistikortilla on yli 256 kuvaa, vain ensimmäiset 256 kuvaa tulostetaan. 140

158 3 Valitse kuvat tai päivämäärä. Jos valitsit Tulostuksen valinta tai Tulosta (DPOF) vaiheessa 2, paina 4 tai 2 selataksesi muistikortilla olevia kuvia. Näytä nykyinen kuva koko näytön kokoisena painamalla ja pitämällä X-painiketta painettuna. Valitse nykyinen kuva tulostettavaksi painamalla 1. Kuva merkitään Z-kuvakkeella ja tulosteiden lukumääräksi asetetaan 1; paina 1 tai 3 määrittääksesi tulosteiden määrän (enintään 99; poista kuvan valinta painamalla 3, kun tulosteiden määrä on 1). X-painike: Näytä valokuva koko näytön kokoisena Jos valitsit Valitse päivämäärä vaiheessa 2, paina 1 tai 3 korostaaksesi päivämäärän ja paina 2 valitaksesi korostetun päivämäärän tai poistaaksesi valinnan. Näytä valittuna päivänä otetut kuvat painamalla W (Q). Selaa kuvia monivalitsimella tai paina ja pidä pohjassa X näyttääksesi nykyisen kuvan koko näytön kokoisena. Paina uudelleen W (Q) palataksesi päivämäärän valintaikkunaan. X-painike: Näytä korostettu kuva koko näytön kokoisena W (Q) -painike: Näytä valitun päivän kuvat 141

159 4 Näytä tulostusasetukset. Näytä PictBridge-tulostusasetukset painamalla J. 5 Säädä tulostusasetuksia. Valitse kuvakoon, reunuksen ja aikaleiman asetukset sivun 138 ohjeiden mukaisesti (varoitus tulee näkyviin, jos valittu sivukoko on liian pieni luettelokuvalle). 6 Aloita tulostus. Aloita tulostaminen valitsemalla Aloita tulostus ja painamalla J. Peruuttaaksesi tulostuksen ennen kuin kaikki kuvat on tulostettu paina J. 142

160 DPOF-tulostustilauksen luominen: tulostuksen asetus Toistovalikon DPOF-tulostustilaus-toiminnolla voi luoda digitaalisia tulostustilauksia PictBridge-yhteensopiville tulostimille ja laitteille, joissa on DPOF-tuki. 1 Valitse Valitse/aseta kohtaan DPOFtulostustilaus toistovalikossa. Paina G-painiketta ja valitse toistovalikosta DPOF-tulostustilaus. Korosta Valitse/aseta ja paina 2 (poista kaikki valokuvat tulostustilauksesta valitsemalla Poistetaanko kaikkien valinta?). G-painike 2 Valitse kuvat. Paina 4 tai 2 selataksesi muistikortilla olevia kuvia. Näytä nykyinen kuva koko näytön kokoisena painamalla ja pitämällä X-painiketta painettuna. Valitse nykyinen kuva tulostettavaksi painamalla 1. Kuva merkitään Z-kuvakkeella ja tulosteiden lukumääräksi asetetaan 1; paina 1 tai 3 määrittääksesi tulosteiden määrän (enintään 99; poista kuvan valinta painamalla 3, kun tulosteiden määrä on 1). Jatka, kunnes kaikki halutut kuvat on valittu. X-painike: Näytä valokuva koko näytön kokoisena 3 Näytä merkintävaihtoehdot. Näytä tietojen merkintävaihtoehdot painamalla J. 143

161 4 Valitse merkintävaihtoehdot. Korosta seuraavat vaihtoehdot ja kytke korostettu vaihtoehto päälle tai pois painamalla 2 (päätä tulostustilaus sisällyttämättä näitä tietoja siirtymällä vaiheeseen 5). Merkitse kuvaustiedot: Suljinaika ja aukko tulostetaan kaikkiin tulostustilauksen kuviin. Merkitse päivämäärä: Tallennuspäivämäärä tulostetaan kaikkiin tulostustilauksen kuviin. 5 Päätä tulostustilauksen tekeminen. Paina J päättääksesi tulostustilauksen tekemisen. D DPOF-tulostustilaus Tulostaaksesi nykyisen tulostustilauksen kameran ollessa liitettynä PictBridge-tulostimeen valitse PictBridge-valikosta Tulosta (DPOF) ja noudata kohdan Useiden kuvien tulostaminen ohjeita muokataksesi ja tulostaaksesi nykyisen tilauksen (0 140). DPOF-tulostuspäivämäärää ja kuvaustietojen asetuksia ei tueta tulostettaessa suoran USB-liitännän kautta; tulostaaksesi tallennuspäivämäärän nykyisen tulostustilauksen valokuviin käytä PictBridge-asetusta Aikaleima. Vaihtoehtoa DPOF-tulostustilaus ei voi käyttää, jos muistikortilla ei ole riittävästi tilaa tulostustilauksen tallentamiseksi. NEF (RAW) -valokuvia (0 42) ei voi valita tällä vaihtoehdolla. NEF (RAW) -kuvista voi luoda JPEGkopioita käyttämällä muokkausvalikon vaihtoehtoa NEF (RAW) -käsittely (0 186). Tulostustilaukset eivät välttämättä tulostu oikein, jos kuvia poistetaan tietokoneella tai muilla laitteilla tulostustilauksen luomisen jälkeen. 144

162 Kuvien katseleminen televisiosta Kameran voi liittää televisioon tai videonauhuriin toistoa tai tallennusta varten käyttämällä mukana toimitettua EG-CP16-audio-/videokaapelia (AV-kaapeli). Kameran voi liittää teräväpiirtovideolaitteeseen käyttämällä C-tyypin HDMI-miniliitäntäkaapelia (High-Definition Multimedia Interface; saatavilla erikseen muilta toimittajilta). Vakiopiirtolaitteet Ennen kameran liittämistä vakiotelevisioon varmista, että kameran videostandardi (0 172) vastaa television standardia. 1 Sammuta kamera. Sammuta kamera aina ennen kuin liität tai irrotat AV-kaapelin. 2 Liitä AV-kaapeli kuvan mukaisesti. Audio (punainen) Audio (valkoinen) Video (keltainen) Liitä videolaitteeseen Liitä kameraan 3 Valitse televisiosta videokanava. 4 Kytke kamera päälle ja paina K-painiketta. Kuvat näytetään toiston aikana television näytöllä. Huomaa, että kuvien reunat eivät välttämättä näy. 145 A Videotila Jos kuvaa ei näy, varmista että kamera on liitetty oikein ja että kohtaan Videotila (0 172) valittu standardi on sama kuin television käyttämä videostandardi. A Toisto televisiossa Pitkään jatkuvan toiston aikana suositellaan käytettäväksi EH-5b-verkkolaitetta ja EP-5A-virtaliitäntää (saatavilla erikseen).

163 Teräväpiirtolaitteet Kameran voi liittää HDMI-laitteisiin C-tyypin miniliittimellä varustetun HDMI-kaapelin avulla (saatavilla erikseen muilta toimittajilta). 1 Sammuta kamera. Sammuta kamera aina ennen kuin liität tai irrotat HDMI-kaapelin. 2 Liitä HDMI-kaapeli kuvan mukaisesti. Liitä teräväpiirtolaitteeseen (valitse kaapeli, jossa on liitin HDMI-laitteelle) Liitä kameraan 3 Kytke laite HDMI-kanavalle. 4 Kytke kamera päälle ja paina K-painiketta. Kuvat näytetään toiston aikana teräväpiirtotelevisiossa tai -näytöllä. Huomaa, että kuvien reunat eivät välttämättä näy. D Sulje liitännän suojus Sulje liitännän suojus, kun liitännät eivät ole käytössä. Liitäntään joutuneet epäpuhtaudet saattavat aiheuttaa häiriöitä tiedonsiirrossa. A Toiston äänenvoimakkuus Äänenvoimakkuutta voi säätää television säätimillä; kameran säätimiä ei voi käyttää. 146

164 HDMI-asetukset Asetusvalikon vaihtoehto HDMI ohjaa lähdön tarkkuutta, ja sen kautta voi ottaa käyttöön kameran kauko-ohjauksen laitteilla, jotka tukevat HDMI-CEC-standardia (High-Definition Multimedia Interface Consumer Electronics Control; standardi, jonka avulla HDMIlaitteella voi ohjata siihen liitettyjä oheislaitteita). Lähdön tarkkuus Valitse HDMI-laitteeseen lähetettävien kuvien muoto. Jos Automaattinen on valittu, kamera valitsee automaattisesti sopivan muodon. Valitusta vaihtoehdosta riippumatta elokuvan tallennuksessa ja toistossa käytetään asetusta Automaattinen. Laitehallinta Jos Päällä on valittu asetusvalikon kohtaan HDMI > Laitehallinta, kun kamera on liitetty HDMI-CEC-standardia tukevaan televisioon ja sekä kamera että televisio ovat päällä, oikealla näkyvä näyttö tulee näkyviin televisioon, ja television kauko-ohjainta voi käyttää kameran monivalitsimen ja J- painikkeen sijaan täyskuvatoistossa ja kuvaesityksissä. Jos Pois on valittu, television kauko-ohjainta ei voi käyttää kameran ohjaamiseen. 147 A HDMI-CEC-laitteet Kun kamera on liitetty HDMI-CEC-laitteeseen, etsimessä näkyy ) jäljellä olevien kuvien määrän sijaan. A Laitehallinta Katso lisätietoja television käyttöoppaasta. A HDMI ja reaaliaikanäkymä HDMI-kaapelilla liitettyä HDMI-näyttöä voi käyttää reaaliaikanäkymässä ja elokuvan tallennuksessa (0 99, 105). Elokuvan tallennuksen ja toiston aikana HDMI-lähtöä säädetään sen mukaan, mikä asetus on valittu kuvausvalikon kohtaan Elokuva-asetukset > Kuvakoko/ kuvataajuus (0 103). Huomaa, että jotkin laitteet eivät välttämättä tue valittua asetusta; valitse tällöin 1080i (lomitettu) kohtaan HDMI > Lähdön tarkkuus. Elokuvat saatetaan lähettää pienemmässä kuvakoossa kuin valinta kohdassa Kuvakoko/kuvataajuus (0 103).

165 Kameran valikot D Toistovalikko: kuvien hallinta Näytä toistovalikko painamalla G ja valitsemalla D (toistovalikko) -välilehti. G-painike Toistovalikko sisältää seuraavat vaihtoehdot: Vaihtoehto Oletusarvo 0 Poista 128 Toistokansio Nykyinen 148 Toiston näyttöasetukset 149 Kuvan tarkastelu Päällä 149 Käännä pysty Päällä 149 Kuvaesitys Kuvatyyppi Valokuvat ja elokuvat 130 Kuvaväli 2 s DPOF-tulostustilaus 143 Toistokansio G-painike D toistovalikko Valitse toistossa käytettävä kansio: Vaihtoehto Kuvaus Toiston aikana näytetään vain valokuvat, jotka ovat kuvausvalikon kohtaan Tallennuskansio (0 151) valitussa kansiossa. Tämä vaihtoehto valitaan Nykyinen automaattisesti, kun kuva otetaan. Jos muistikortti on asetettu ja tämä vaihtoehto on valittu ennen kuvien ottamista, toiston aikana saattaa näkyä viesti, jonka mukaan kansiossa ei ole yhtään kuvaa. Valitse Kaikki aloittaaksesi toiston. Kaikki Kaikissa kansioissa olevat kuvat näytetään toiston aikana. 148

166 Toiston näyttöasetukset G-painike D toistovalikko Valitse tiedot, jotka näytetään toistossa kuvan tietojen näytössä (0 119). Paina 1 tai 3 korostaaksesi vaihtoehdon ja paina sitten 2 valitaksesi vaihtoehdon kuvan tietojen näyttöön. M tulee näkyviin valittujen kohtien viereen; poista valinta korostamalla kohta ja painamalla 2. Palaa toistovalikkoon painamalla J. Kuvan tarkastelu G-painike D toistovalikko Valitse, näytetäänkö kuva automaattisesti näytöllä heti kuvauksen jälkeen. Jos Pois on valittu, kuvan voi näyttää vain painamalla K- painiketta. Käännä pysty G-painike D toistovalikko Valitse, käännetäänkö pystykuvat (muotokuvasuunta) näytöllä toiston aikana. Huomaa, että koska kamera on valmiiksi oikeassa asennossa kuvauksen aikana, kuvia ei käännetä automaattisesti kuvan tarkastelun aikana. Vaihtoehto Kuvaus Pystykuvat (muotokuvasuunta) käännetään automaattisesti kameran näytöllä katselua Päällä varten. Kuvat, jotka on otettu asetuksen Pois ollessa valittuna kohdassa Automaattinen kuvan kääntö (0 174), näytetään vaakasuunnassa (maisemasuunta). Pois Pystykuvat (muotokuvasuunta) näytetään vaakasuunnassa (maisemasuunta). 149

167 C Kuvausvalikko: kuvausasetukset Näytä kuvausvalikko painamalla G ja valitsemalla C (kuvausvalikko) -välilehti. G-painike Kuvausvalikko sisältää seuraavat vaihtoehdot: Vaihtoehto Oletusarvo 0 Vaihtoehto Oletusarvo 0 Palauta kuv.valikon Kuvanottotapa 150 oletusaset. m, w Sarjakuvaus H Tallennuskansio Muut tilat Yksittäiskuvaus Kuvanlaatu JPEG, normaali 42 Päällekkäisvalotus 1 Kuvakoko Suuri 44 Päällekkäisvalotustila Pois Valkotasapaino Automaattinen 76 Kuvien määrä 2 73 Viileänvalkoiset Loisteputkivalo 77 Automaattinen säätö Päällä loisteputket Ajastettu kuvaus Pois 2 51 Aseta Picture Control Vakio 86 Elokuva-asetukset Muokk. Picture Control -säät. 90 Kuvakoko/kuvataajuus 3 Autom. vääristymien korjaus Pois 151 Elokuvan laatu Hyvä Väriavaruus srgb 152 Automaattinen 103 Aktiivinen D-Lighting Automaattinen 69 Mikrofoni herkkyys HDR (laaja dynaaminen alue) Pois 71 Manuaaliset elokuva-aset. Pois Kohinan väh. kun pitkä valotus Pois 153 Kohinan väh. kun suuri ISO Normaali 153 ISO-herkkyysasetukset ISO-herkkyys P, S, A, M 100 Muut tilat Automaattinen 49 Autom. ISO-herkkyyssäätö Pois Vaihtoehtoa Palauta kuv.valikon oletusaset. ei voi valita, kun kuvaus on käynnissä. 2 Kuvausvalikon vaihtoehtojen nollaaminen palauttaa aloitusajaksi Nyt, aikaväliksi 1 min ja aikavälien määräksi 1. 3 Oletusarvo riippuu ostomaasta. Huomaa: Kameran asetuksista riippuen jotkin kohdat saattavat näkyä harmaana ja olla pois käytöstä. Katsoa tietoa kussakin kuvaustilassa käytettävissä olevista vaihtoehdoista sivulta 221. Palauta kuv.valikon oletusaset. G-painike C kuvausvalikko Palauta kuvausvalikon oletusasetukset valitsemalla Kyllä. 150

168 Tallennuskansio G-painike C kuvausvalikko Luo, nimeä uudelleen tai poista kansioita tai valitse kansio, johon seuraavat valokuvat tallennetaan. Valitse kansio: Valitse kansio, johon seuraavat valokuvat tallennetaan. D5200 (oletuskansio) Nykyinen kansio Muut kansiot (aakkosjärjestyksessä) Uusi: Luo uusi kansio ja nimeä se sivun 91 ohjeiden mukaisesti. Kansioiden nimet voivat olla enintään viiden merkin pituisia. Nimeä uudelleen: Valitse luettelosta kansio ja nimeä se uudelleen sivun 91 ohjeiden mukaisesti. Poista: Poista kaikki tyhjät kansiot muistikortilta. D Kansioiden nimet Kansioiden nimiä edeltää muistikortilla kolminumeroinen kansionumero, jonka kamera määrää automaattisesti (esim. 100D5200). Kukin kansio voi sisältää enintään 999 valokuvaa. Kuvauksen aikana kuvat tallennetaan valitun nimiseen kansioon, jolla on samannimisistä kansioista suurin numero. Jos valokuvaa otettaessa nykyinen kansio on täynnä tai se sisältää kuvan, jonka numero on 9999, kamera luo uuden kansion lisäämällä 1:n nykyisen kansion nimeen (esim. 101D5200). Kamera käsittelee samannimisiä eri numerolla merkittyjä kansioita samana kansiona. Esimerkiksi jos kansio NIKON on valittu kohtaan Tallennuskansio, kaikkien NIKON-nimisten kansioiden (100NIKON, 101NIKON, 102NIKON jne.) valokuvat näytetään, kun Nykyinen on valittu kohtaan Toistokansio (0 148). Uudelleennimeäminen vaikuttaa kaikkiin samannimisiin kansioihin, mutta kansioiden numerot säilyvät ennallaan. Vaihtoehto Poista poistaa tyhjät numeroidut kansiot, mutta jättää muut samannimiset kansiot ennalleen. Autom. vääristymien korjaus G-painike C kuvausvalikko Valitse Päällä vähentääksesi tynnyrivääristymää kuvissa, jotka on otettu laajakulmaobjektiiveilla, ja vähentääksesi tyynyvääristymää kuvissa, jotka on otettu pitkillä objektiiveilla (huomaa, että etsimessä näkyvän alueen reunat saattavat rajautua pois lopullisesta valokuvasta, ja valokuvien tallennusta edeltävään käsittelyyn tarvittava aika saattaa pidentyä). Tämä vaihtoehto ei päde elokuviin ja on käytettävissä vain G- ja D-tyypin objektiiveilla (pois lukien PC-, kalansilmä- ja tietyt muut objektiivit); tuloksia ei taata muilla objektiiveilla. A Muokkaus: vääristymän korjaus Katso lisätietoja kopioiden luomisesta olemassa olevista valokuvista vähennetyllä tynnyri- ja tyynyvääristymällä sivulta

169 Väriavaruus G-painike C kuvausvalikko Väriavaruus määrittelee värintoistossa käytettävissä olevan väriskaalan. Valitse srgb valokuville, jotka tulostetaan tai joita käytetään sellaisenaan muokkaamatta enempää. Adobe RGB:n väriskaala on laajempi ja sitä suositellaan kuville, joita käsitellään tai muokataan voimakkaasti kamerasta siirtämisen jälkeen. A Väriavaruus Väriavaruudet määrittävät värien ja värejä digitaalisessa kuvatiedostossa edustavien numeeristen arvojen vastaavuuden. Yleisesti käytetään srgb-väriavaruutta, kun taas Adobe RGB - väriavaruutta käytetään tyypillisesti kustannustoiminnassa ja kaupallisessa tulostuksessa. Väriavaruudeksi suositellaan srgb:tä, kun otetaan valokuvia, jotka tulostetaan ilman muokkausta tai joita katsellaan sovelluksissa, jotka eivät tue värinhallintaa, tai kun otetaan valokuvia, jotka tulostetaan ExifPrint:llä, joissain kotitulostimissa olevalla suoratulostustoiminnolla tai tulostuskioskeissa tai muissa kaupallisissa tulostuspalveluissa. Myös Adobe RGB -valokuvia voi tulostaa näiden vaihtoehtojen avulla, mutta tällöin värit eivät ole yhtä eloisia. Adobe RGB -väriavaruudella otetut JPEG-valokuvat ovat DCF-yhteensopivia; DCF-standardia tukevat sovellukset ja tulostimet valitsevat oikean väriavaruuden automaattisesti. Jos sovellus tai laite ei tue DCF-standardia, valitse oikea väriavaruus itse. Katso lisätietoja sovelluksen tai laitteen mukana toimitetusta dokumentaatiosta. A Nikon-ohjelmisto ViewNX 2 (toimitetaan kameran mukana) ja Capture NX 2 (saatavilla erikseen) valitsevat automaattisesti oikean väriavaruuden avatessaan tällä kameralla otettuja valokuvia. 152

170 Kohinan väh. kun pitkä valotus G-painike C kuvausvalikko Jos Päällä on valittu, valokuvia, jotka on otettu suljinajan ollessa yli 1 s, käsitellään kohinan (kirkkaat pisteet, satunnaiset kirkkaat kuvapisteet tai utu) vähentämiseksi. Käsittelyyn tarvittava aika on noin kaksinkertainen; käsittelyn aikana etsimessä vilkkuu lm, eikä kuvia voi ottaa (jos kamera sammutetaan ennen kuin käsittely on valmis, kuva tallennetaan, mutta kohinan vähennystä ei tehdä). Kohinan väh. kun suuri ISO G-painike C kuvausvalikko Suurilla ISO-herkkyyksillä otettuja valokuvia voidaan käsitellä kohinan vähentämiseksi. Vaihtoehto Suuri Normaali Pieni Pois Kuvaus Vähennä kohinaa (satunnaiset kirkkaat kuvapisteet, viivat tai utu) erityisesti suurilla ISO-herkkyyksillä otetuissa valokuvissa. Valitse kohinan vähennyksen määräksi Suuri, Normaali tai Pieni. Kohinan vähennystä käytetään vain, kun ISO-herkkyys on ISO 800 tai suurempi. Kohinan vähennyksen määrä on pienempi kuin silloin kun Pieni on valittu kohtaan Kohinan väh. kun suuri ISO. ISO-herkkyysasetukset G-painike C kuvausvalikko Säädä ISO-herkkyyttä (0 49). 153

171 Autom. ISO-herkkyyssäätö Jos Pois on valittu kohtaan Autom. ISO-herkkyyssäätö tiloissa P, S, A ja M, ISO-herkkyys pysyy käyttäjän valitsemassa arvossa (0 49). Kun Päällä on valittu, ISO-herkkyyttä säädetään automaattisesti, jos optimaalista valotusta ei saavuteta käyttäjän valitsemalla arvolla (salamaa käytettäessä ISO-herkkyyttä säädetään vastaavasti). Automaattisen ISOherkkyyden suurimman arvon voi valita Autom. ISO-herkkyyssäätö -valikon kohdassa Suurin herkkyys (valitse pieni arvo estääksesi kohinaa (satunnaiset kirkkaat kuvapisteet, utu tai viivat; huomaa kuitenkin, että jos käyttäjän valitsema ISO-herkkyyden arvo on suurempi kuin kohtaan Suurin herkkyys valittu arvo, käytetään käyttäjän valitsemaa arvoa; automaattisen ISO-herkkyyden pienimmäksi arvoksi on asetettu automaattisesti ISO 100)). Tiloissa P ja A herkkyyttä säädetään vain, jos kohtaan Pisin suljinaika valitulla arvolla kuvasta tulisi alivalottunut ( 1 / s tai Automaattinen; tiloissa S ja M herkkyyttä säädetään niin, että käyttäjän valitsemalla suljinajalla saadaan optimaalinen valotus). Jos Automaattinen (käytettävissä vain mikroprosessoriohjatuilla objektiiveilla) on valittu, kamera valitsee pisimmän suljinajan objektiivin polttovälin perusteella (automaattista suljinajan valintaa voi hienosäätää korostamalla Automaattinen ja painamalla 2 ; esimerkiksi teleobjektiivien kanssa voi käyttää lyhyempiä arvoja epäterävyyden vähentämiseksi). Pidempää suljinaikaa käytetään vain, jos optimaalista valotusta ei saavuteta kohtaan Suurin herkkyys valitulla ISO-herkkyysarvolla. Kun Päällä on valittu, etsimessä näkyy ISO-AUTO ja tietonäytöllä ISO-A. Kyseiset ilmaisimet vilkkuvat, kun herkkyyttä muutetaan käyttäjän valitsemasta arvosta. A Suurin herkkyys/pisin suljinaika Kun automaattinen ISO-herkkyyssäätö on käytössä, tietonäytön ISOherkkyyden ja suljinajan näytöt näyttävät suurimman herkkyyden ja pisimmän suljinajan. Pisin suljinaika Suurin herkkyys A Autom. ISO-herkkyyssäätö Kohinaa (satunnaiset kirkkaat kuvapisteet, utu tai viivat) esiintyy todennäköisemmin suurilla herkkyyksillä. Käytä kuvausvalikon vaihtoehtoa Kohinan väh. kun suuri ISO vähentääksesi kohinaa (0 153). Huomaa, että ISO-herkkyyttä saatetaan nostaa automaattisesti, kun automaattista ISO-herkkyyssäätöä käytetään hidas täsmäys -salamatilojen kanssa (käytettävissä yhdysrakenteisen ja sivulla 205 lueteltujen lisävarusteena saatavien salamalaitteiden kanssa), mikä saattaa estää kameraa valitsemasta pitkiä suljinaikoja. 154

172 A Mukautetut asetukset: kameran asetusten hienosäätö Näytä Mukautettujen asetusten valikko painamalla G ja valitsemalla A (Mukautetut asetukset) -välilehti. G-painike Mukautettuja asetuksia käytetään kameran asetusten muokkaamiseen käyttäjälle mieleisiksi. Mukautettujen asetusten ryhmät Päävalikko Palauta mukaut. asetukset (0 156) 155

173 Seuraavat Mukautetut asetukset ovat käytettävissä: Mukautettu asetus Oletusarvo 0 Palauta mukaut. asetukset 156 a Automaattitarkennus a1 AF-C-tilan ensisij. valinta Tarkennus 157 a2 Tarkennuspisteiden määrä 39 pistettä 157 a3 Yhdysrak. tarkennusapuvalo Päällä 158 a4 Etäisyysmittari Pois 159 b Valotus b1 Valotussäädön porrastus 1/3 arvoa 159 c Ajastimet/valotuslukitus c1 Valotuslukitus laukaisimella Pois 159 c2 Virrankatkaisun ajastimet Normaali 160 c3 Itselaukaisin Itselaukaisuviive: 10 s; Kuvien määrä: c4 Kauko-ohj. odotusaika (ML-L3) 1 minuutti 161 d Kuvaus/näyttö d1 Äänimerkki Matala 161 d2 Etsimen ruudukon näyttö Pois 161 d3 ISO-näyttö Pois 161 d4 Tiedostojen numerointi Pois 162 d5 Valotuksen viivetila Pois 162 d6 Merkitse päivämäärä Pois 163 e Haarukointi/salama e1 Yhdysrak. salaman tila TTL 164 e2 Autom. haarukoinnin asetus Valotuksen haarukointi 164 f Painikkeet f1 Fn-painikkeen tehtävä ISO-herkkyys 165 f2 AE-L/AF-L-painikkeen teht. AE/AF-lukitus 166 f3 Käänteinen kiekon kääntö Valotuksen korjaus: U Suljinaika/aukko: U 166 f4 Laukaisu muistikortitta Suljin lukittu 166 f5 Käänteiset ilmaisimet 166 Huomaa: Kameran asetuksista riippuen jotkin kohdat saattavat näkyä harmaana ja olla pois käytöstä. Katsoa tietoa kussakin kuvaustilassa käytettävissä olevista vaihtoehdoista sivulta 221. Palauta mukaut. asetukset G-painike A Mukautetut asetukset -valikko Valitse Kyllä palauttaaksesi Mukautetut asetukset oletusarvoihin. 156

174 a: Automaattitarkennus a1: AF-C-tilan ensisij. valinta G-painike A Mukautetut asetukset -valikko Kun AF-C on valittu etsinvalokuvauksessa (0 33), tällä asetuksella määritetään, voiko valokuvia ottaa aina kun laukaisinta painetaan (laukaisu ensisijainen) vai vain silloin, kun kamera on tarkentanut (tarkennus ensisijainen). Asetus Kuvaus G Laukaisu Valokuvia voi ottaa aina kun laukaisinta painetaan. F Tarkennus Valokuvia voi ottaa vain kun kamera on tarkentanut. a2: Tarkennuspisteiden määrä G-painike A Mukautetut asetukset -valikko Valitse manuaalisessa tarkennuspisteen valinnassa käytettävissä olevien tarkennuspisteiden määrä. Asetus Kuvaus # 39 pistettä Valitse oikealla näkyvistä 39 tarkennuspisteestä. A 11 pistettä Valitse oikealla näkyvistä 11 tarkennuspisteestä. Käytä valitaksesi tarkennuspisteen nopeasti. 157

175 a3: Yhdysrak. tarkennusapuvalo G-painike A Mukautetut asetukset -valikko Valitse, syttyykö yhdysrakenteinen tarkennusapuvalo tarkennuksen avustamiseksi heikossa valaistuksessa. Tarkennusapuvalo Asetus Päällä Pois Kuvaus Tarkennusapuvalo syttyy, kun valaistus on heikko. Tarkennusapuvalo on käytettävissä vain kun molemmat seuraavista ehdoista täyttyvät: 1. AF-S on valittu tarkennustilaksi (0 33) tai kertatarkennus on valittuna, kun etsintä käytetään AF-A-tilassa. 2. e (Automaattinen alue) on valittu tarkennusaluetilaksi (0 36) tai jokin muu vaihtoehto kuin e on valittu ja keskitarkennuspiste on valittu. Tarkennusapuvalo ei syty tarkennuksen avustamiseksi. Kamera ei välttämättä pysty tarkentamaan automaattitarkennuksella, kun valaistus on heikko. A Katso myös Katso tietoa tarkennusapuvalon käytöstä sivulta 35. Tietoa kuvaustiloista, joissa tarkennusapu on käytettävissä, on sivulla 221. Katso tarkennusavun kanssa käytettävissä olevia objektiiveja koskevat rajoitukset sivulta

176 a4: Etäisyysmittari G-painike A Mukautetut asetukset -valikko Valitse Päällä käyttääksesi valotusilmaisinta määrittämään, onko kamera tarkennettu oikein käsitarkennustilassa (0 40; huomaa, että tämä toiminto ei ole käytettävissä kuvaustilassa M, jossa valotusilmaisin osoittaa, onko kohde valotettu oikein). Ilmaisin Kuvaus Ilmaisin Kuvaus Kohde on tarkennettu. Tarkennuspiste on hieman kohteen edessä. Tarkennuspiste on selvästi kohteen edessä. Tarkennuspiste on hieman kohteen takana. Tarkennuspiste on selvästi kohteen takana. Kamera ei pysty määrittämään oikeaa tarkennusta. A Etäisyysmittarin käyttäminen Elektroninen etäisyysmittari edellyttää objektiivia, jonka suurin aukko on vähintään f/5.6. Haluttua lopputulosta ei välttämättä saavuteta tilanteissa, joissa kamera ei pysty tarkentamaan automaattitarkennuksella (0 34). Elektroninen etäisyysmittari ei ole käytettävissä reaaliaikanäkymässä. b: Valotus b1: Valotussäädön porrastus G-painike A Mukautetut asetukset -valikko Valitse, millaista porrastusta käytetään säädettäessä suljinaikaa, aukkoa, valotuksen ja salaman korjausta ja haarukointia. c: Ajastimet/valotuslukitus c1: Valotuslukitus laukaisimella G-painike A Mukautetut asetukset -valikko Jos Päällä on valittu, valotus lukittuu, kun laukaisin painetaan puoleenväliin. 159

177 c2: Virrankatkaisun ajastimet G-painike A Mukautetut asetukset -valikko Tämä asetus määrittää, kuinka pitkään näyttö pysyy päällä, jos mitään toimintoja ei suoriteta valikkonäytön tai toiston aikana (Toisto/valikot), kun valokuvia näytetään näytöllä kuvan ottamisen jälkeen (Kuvan tarkastelu) ja reaaliaikanäkymässä (Reaaliaikanäkymä), ja kuinka pitkään valmiustila-ajastin, etsin ja tietonäyttö pysyvät päällä, kun mitään toimintoja ei suoriteta (Valmiustila-ajastin). Valitse lyhyt virrankatkaisuviive säästääksesi akkua. Asetus C Lyhyt D Normaali E Pitkä F Mukautettu Kuvaus (kaikki ajat ovat likimääräisiä) Virrankatkaisun ajastimet asetetaan seuraaviin arvoihin: Toisto/valikot Kuvan tarkastelu Reaaliaikanäkymä Valmiustila-ajastin Lyhyt 20 s 4 s 5 minuuttia 4 s Normaali 1 minuutti 4 s 10 minuuttia 8 s Pitkä 5 minuuttia 20 s 20 minuuttia 1 minuutti Valitse viive erikseen kohtiin Toisto/valikot, Kuvan tarkastelu, Reaaliaikanäkymä ja Valmiustila-ajastin. Kun asetukset on tehty, paina J. A Virrankatkaisun ajastimet Näyttö ja etsin eivät kytkeydy automaattisesti pois päältä, kun kamera on liitetty tietokoneeseen tai tulostimeen USB-liitännän kautta. c3: Itselaukaisin G-painike A Mukautetut asetukset -valikko Valitse sulkimen laukaisuviive ja otettavien kuvien määrä. Itselaukaisuviive: Valitse laukaisuviive. Kuvien määrä: Paina 1 ja 3 valitaksesi, montako kuvaa otetaan joka kerta kun laukaisinta painetaan (1 9; jos arvoksi valitaan jokin muu kuin 1, kuvat otetaan 4 s:n välein). 160

178 c4: Kauko-ohj. odotusaika (ML-L3) G-painike A Mukautetut asetukset -valikko Valitse, kauanko kamera odottaa signaalia lisävarusteena saatavalta ML-L3-kauko-ohjaimelta ennen kuin valittuna oleva kaukoohjainkuvanottotapa perutaan ja edellinen kuvanottotapa palautetaan (0 31). Valitse lyhyt aika saadaksesi pidemmän akun keston. Tämä asetus on voimassa vain etsinvalokuvauksessa. d: Kuvaus/näyttö d1: Äänimerkki G-painike A Mukautetut asetukset -valikko Valitse äänimerkin korkeus (Korkea tai Matala). Äänimerkki annetaan, kun kamera tarkentaa kertatarkennuksella (AF-S tai kun kertatarkennus on valittu kohtaan AF-A; 0 33), kun tarkennus lukittuu reaaliaikanäkymässä, kun laukaisuajastin laskee alaspäin itselaukaisin- ja kauko-ohjaintiloissa (0 31) ja kun valokuva otetaan nopeassa kaukolaukaisutilassa (0 31). Valitse Pois estääksesi äänimerkkiä kuulumasta. Huomaa, että äänimerkki ei kuulu hiljainen laukaisu -kuvanottotavassa (tila J; 0 29). Valittuna oleva asetus näkyy tietonäytöllä: 3 näkyy, kun äänimerkki on päällä ja 2 kun se on pois. d2: Etsimen ruudukon näyttö G-painike A Mukautetut asetukset -valikko Valitse Päällä näyttääksesi tarvittaessa etsimessä ruudukon sommittelun helpottamiseksi (0 4). d3: ISO-näyttö G-painike A Mukautetut asetukset -valikko Valitse Päällä näyttääksesi etsimessä jäljellä olevien kuvien määrän sijaan ISO-herkkyyden. 161

179 d4: Tiedostojen numerointi G-painike A Mukautetut asetukset -valikko Kun valokuva otetaan, kamera nimeää tiedoston lisäämällä 1:n viimeksi käytettyyn tiedostonumeroon. Tällä asetuksella ohjataan, jatkuuko tiedostojen numerointi viimeksi käytetystä numerosta, kun uusi kansio luodaan, muistikortti alustetaan tai kameraan asetetaan uusi muistikortti. Asetus Kuvaus Kun uusi kansio luodaan, muistikortti alustetaan tai kameraan asetetaan uusi muistikortti, tiedostojen numerointi jatkuu viimeksi käytetystä numerosta. Jos valokuvaa Päällä otettaessa nykyisessä kansiossa on valokuva, jonka numero on 9999, uusi kansio luodaan automaattisesti ja tiedostojen numerointi alkaa uudelleen numerosta Tiedostojen numerointi aloitetaan uudelleen luvusta 0001, kun uusi kansio luodaan, muistikortti alustetaan tai kameraan asetetaan uusi muistikortti. Huomaa, että uusi Pois kansio luodaan automaattisesti, jos valokuvaa otettaessa nykyisessä kansiossa on 999 kuvaa. Nollaa asetuksen Päällä tiedostojen numeroinnin lukuun 0001 ja luo uuden kansion, kun Nollaa seuraava valokuva otetaan. D Tiedostojen numerointi Jos nykyisen kansion numero on 999 ja kansio sisältää joko 999 valokuvaa tai valokuvan, jonka numero on 9999, laukaisin lukittuu eikä enempää valokuvia voi ottaa. Valitse Nollaa Mukautettuun asetukseen d4 (Tiedostojen numerointi) ja alusta nykyinen muistikortti tai aseta uusi muistikortti. d5: Valotuksen viivetila G-painike A Mukautetut asetukset -valikko Valitse Päällä tilanteissa, joissa pienikin kameran liike saattaa tehdä kuvista epäteräviä, jolloin sulkimen laukaisua viivästetään noin 1 s:lla sen jälkeen kun laukaisinta on painettu ja peili on nostettu. 162

180 d6: Merkitse päivämäärä G-painike A Mukautetut asetukset -valikko Valitse päivämäärätieto, joka merkitään valokuviin kuvaushetkellä. Asetus Pois Kuvaus Aika ja päivämäärä eivät näy valokuvissa. a Päivämäärä Päivämäärä tai päivämäärä ja aika merkitään valokuviin, jotka otetaan tämän asetuksen Päivämäärä ja b ollessa voimassa : 02 aika Uusiin valokuviin merkitään aikaleima, joka näyttää kuvauspäivän ja c Päiväyslaskuri valitun päivän välillä olevien päivien lukumäärän (katso alla). Jos asetus on jokin muu kuin Pois, valittu asetus ilmaistaan tietonäytöllä d-kuvakkeella. A Merkitse päivämäärä Päivämäärä tallennetaan kohdassa Aikavyöhyke ja päivämäärä (0 173) valitussa järjestyksessä. Päivämäärä ei näy NEF (RAW)- eikä NEF (RAW)+JPEG -kuvissa, eikä sitä voi lisätä tai poistaa olemassa olevista kuvista. Jos valokuva on otettu ilman päiväysmerkintää, tulosta tallennuspäivämäärä kuvaan valitsemalla Tulosta aikaleima PictBridge-valikossa (0 138) tai valitse DPOF-tulostustilaus-valikon vaihtoehto Merkitse päivämäärä tulostaaksesi tallennuspäivämäärän kaikkiin nykyisen DPOF-tulostustilauksen kuviin (0 144). Päiväyslaskuri Kuviin, jotka otetaan tämän asetuksen ollessa päällä, merkitään joko tulevaan päivämäärään jäljellä olevien päivien määrä tai menneestä päivämäärästä kuluneiden päivien määrä. Käytä asetusta seurataksesi lapsen kasvua tai laskeaksesi päiviä syntymäpäivään tai häihin. 02 / Tuleva päivämäärä (kaksi päivää jäljellä) 02 / / Mennyt päivämäärä (kaksi päivää kulunut) Enintään kolme eri päivämäärää voidaan tallentaa paikkoihin 1, 2 ja 3. Kun käytät päiväyslaskuria ensimmäisen kerran, päivämäärä pyydetään valitsemaan paikkaan 1; syötä päivämäärä monivalitsimen avulla ja paina J. Muuttaaksesi päivämäärää tai tallentaaksesi lisää päivämääriä korosta paikka, paina 2 ja syötä päivämäärä. Käyttääksesi tallennettua päivämäärää korosta paikka ja paina J. Valitaksesi päiväyslaskurin muodon korosta Näytön vaihtoehdot ja paina 2 näyttääksesi oikealla näkyvän valikon. Korosta vaihtoehto ja paina J. Paina J päiväyslaskurivalikossa, kun asetukset on tehty. 163

181 e: Haarukointi/salama e1: Yhdysrak. salaman tila G-painike A Mukautetut asetukset -valikko Valitse yhdysrakenteisen salaman salamatila P-, S-, A- ja M-tiloissa. Asetus Kuvaus 1 TTL Salaman tehoa säädetään automaattisesti kuvausolosuhteiden mukaan. Valitse salaman teho väliltä Täysi ja 1/32 ( 1 /32 täydestä tehosta). Täydellä teholla yhdysrakenteisen salaman ohjeluku on 13 (m, ISO 100, 20 C). 2 Käsisäätö A Käsisäätö Y-kuvake vilkkuu etsimessä ja 0 tietonäytöllä, kun Käsisäätö on valittu ja salama on nostettuna. A SB-400 Kun lisävarusteena saatava SB-400-salamalaite on kiinnitetty ja kytketty päälle, kohdan Yhdysrak. salaman tila sijaan näkyy Valinnainen salama, jolloin SB-400:n ohjaustilaksi voi valita TTL tai Käsisäätö. A Salaman ohjaus Seuraavat salaman ohjaustavat ovat käytettävissä, kun mikroprosessoriohjattua objektiivia käytetään yhdysrakenteisen salaman (0 45) tai lisävarusteena saatavien salamalaitteiden kanssa (0 204). Digitaalisen järjestelmäkameran tasapainotettu i-ttl-täytesalama: 2016 kuvapisteen RGB-kennolta saatuja tietoja käytetään salaman tehon säätämisessä niin, että pääkohteen ja taustan välillä on luonnollinen tasapaino. Digitaalisen järjestelmäkameran vakio-i-ttl-täytesalama: Salaman teho säädetään pääkohteen mukaan; taustan kirkkautta ei huomioida. Suositellaan kuviin, joissa pääkohdetta korostetaan taustan yksityiskohtien kustannuksella, tai kun käytetään valotuksen korjausta. Vakio-i-TTL-salamaohjausta käytetään pistemittauksen kanssa tai valittaessa lisävarusteena saatavan salamalaitteen kanssa. Muissa tilanteissa käytetään digitaalisen järjestelmäkameran tasapainotettua i-ttl-täytesalamaa. e2: Autom. haarukoinnin asetus G-painike A Mukautetut asetukset -valikko Valitse asetus (valotus, valkotasapaino tai Aktiivinen D-Lighting), jota vaihdellaan, kun haarukointi on voimassa (vain P-, S-, A- ja M-tilat; 0 83). 164

182 f: Painikkeet f1: Fn-painikkeen tehtävä G-painike A Mukautetut asetukset -valikko Valitse Fn-painikkeen tehtävä. Asetus Kuvaus v Kuvanlaatu/kuvakoko * Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa valitaksesi kuvanlaadun ja kuvakoon (0 42). w ISO-herkkyys * Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa valitaksesi ISO-herkkyyden (0 49). m Valkotasapaino * Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa valitaksesi valkotasapainon (vain P-, S-, A- ja M-tilat; 0 76).! Aktiivinen D-Lighting * Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa valitaksesi Aktiivinen D-Lighting -asetuksen (vain P-, S-, A- ja M-tilat; 0 69). $ HDR * Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa säätääksesi & +NEF (RAW) Fn-painike HDR-asetuksia (vain P-, S-, A- ja M-tilat; 0 71). Jos kuvanlaaduksi on asetettu JPEG, hieno, JPEG, normaali tai JPEG, perus, tietonäytöllä näkyy RAW ja NEF (RAW) -kopio tallennetaan seuraavan Fn-painikkeen painamisen jälkeen otettavan kuvan yhteyteen. Poistu tallentamatta NEF (RAW) -kopiota painamalla uudelleen Fn-painiketta. Tällä asetuksella ei ole vaikutusta, kun Pimeänäkö, Väriluonnos, Miniatyyritehoste tai Valikoiva väri on valittu erikoistehostetilassa. Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa valitaksesi t Automaattinen haarukoinnin porrastuksen määrän (valotuksen ja valkotasapainon haarukointi * haarukointi) tai kytkeäksesi ADL-haarukoinnin päälle tai pois (vain P-, S-, A- ja M- tilat; 0 83). " Tarkennusaluetila * Pidä Fn-painiketta painettuna ja kierrä komentokiekkoa valitaksesi tarkennusaluetilan (0 36). Paina Fn-painiketta käynnistääksesi reaaliaikanäkymän. Poistu a Reaaliaikanäkymä reaaliaikanäkymästä painamalla painiketta uudelleen (0 93). B AE/AF-lukitus Tarkennus ja valotus lukittuvat, kun Fn-painiketta pidetään painettuna. C Vain AE-lukitus Valotus lukittuu, kun Fn-painiketta pidetään painettuna. Valotus lukittuu, kun Fn-painiketta painetaan, ja pysyy lukittuna, kunnes E AE-lukitus (pito) painiketta painetaan uudelleen tai kunnes valmiustila-ajastimen aika kuluu loppuun. F Vain AF-lukitus Tarkennus lukittuu, kun Fn-painiketta pidetään painettuna. Fn-painike käynnistää automaattitarkennuksen. Laukaisinta ei voi A AF-ON käyttää tarkentamiseen. * Valitun vaihtoehdon voi näyttää tietonäytöllä painamalla Fn-painiketta. 165

183 f2: AE-L/AF-L-painikkeen teht. G-painike A Mukautetut asetukset -valikko Valitse A (L) -painikkeen tehtävä. Asetus Kuvaus Tarkennus ja valotus lukittuvat, kun A (L) -painiketta B AE/AF-lukitus pidetään painettuna. Valotus lukittuu, kun A (L) -painiketta pidetään C Vain AE-lukitus painettuna. Valotus lukittuu, kun A (L) -painiketta painetaan, ja E AE-lukitus pysyy lukittuna, kunnes painiketta painetaan (pito) uudelleen tai kunnes valmiustila-ajastimen aika kuluu loppuun. Tarkennus lukittuu, kun A (L) -painiketta pidetään F Vain AF-lukitus painettuna. A (L) -painike käynnistää automaattitarkennuksen. A AF-ON Laukaisinta ei voi käyttää tarkentamiseen. A (L) -painike f3: Käänteinen kiekon kääntö G-painike A Mukautetut asetukset -valikko Käännä komentokiekon kiertosuunta päinvastaiseksi, kun sillä säädetään valotuksen tai salaman korjausta (Valotuksen korjaus) ja/tai suljinaikaa ja aukkoa (Suljinaika/aukko). Korosta vaihtoehtoja, paina 2 valitaksesi kohdan tai poistaaksesi valinnan ja paina sitten J. f4: Laukaisu muistikortitta G-painike A Mukautetut asetukset -valikko Jos Suljin lukittu on valittu, laukaisin on käytössä vain silloin kun kamerassa on muistikortti. Asetuksen Suljin toiminnassa valitseminen sallii sulkimen laukaisun silloinkin, kun muistikorttia ei ole asetettu, tosin kuvia ei tällöin tallenneta (ne näytetään kuitenkin näytöllä esittelytilassa). f5: Käänteiset ilmaisimet G-painike A Mukautetut asetukset -valikko Jos (V) on valittu, etsimen ja tietonäytön valotusilmaisimet näytetään niin, että positiiviset arvot ovat vasemmalla ja negatiiviset oikealla. Valitse (W) näyttääksesi negatiiviset arvot vasemmalla ja positiiviset oikealla. 166

184 B Asetusvalikko: kameran asetukset Näytä asetusvalikko painamalla G ja valitsemalla B (asetusvalikko) -välilehti. G-painike Asetusvalikko sisältää seuraavat vaihtoehdot: Vaihtoehto Oletusarvo 0 Alusta muistikortti 168 Näytön kirkkaus Tietojen näyttömuoto AUTO/SCENE/EFFECTS Graafinen ulkoasu P/S/A/M Graafinen ulkoasu 169 Automaattinen tietonäyttö Päällä 171 Puhdista kuvakenno Puhdista käynn./samm. Puhdista käynn. ja samm. 214 Peilin nosto puhdistusta varten Pölynpoiston viitekuva 171 Videotila HDMI Lähdön tarkkuus Automaattinen Laitehallinta Päällä 147 Vaihtoehto Oletusarvo 0 Välkynnänvähennys Automaattinen 172 Aikavyöhyke ja päivämäärä 2 Kesäaika Pois 173 Kieli (Language) Kuvaselitys 174 Automaattinen kuvan kääntö Päällä 174 Lisälaiteliitäntä Etälaukaisu Ota valokuvia Valmiustila-ajastin/ GPS Käytössä; Aseta 175 kellonaika GPSn avulla/ Kyllä Eye-Fi-lataus 3 Käytössä 176 Langaton mobiiliyhteyssovitin Käytössä 177 Laiteohjelmaversio Ei käytettävissä, kun akun varaus on vähissä. 2 Oletusarvo riippuu ostomaasta. 3 Käytettävissä vain kun yhteensopiva Eye-Fi-muistikortti on asetettu (0 176). Huomaa: Kameran asetuksista riippuen jotkin kohdat saattavat näkyä harmaana ja olla pois käytöstä. 167

185 Alusta muistikortti G-painike B asetusvalikko Muistikortit on alustettava ennen ensimmäistä käyttöä tai jos ne on alustettu muissa laitteissa. Alusta kortti alla kuvatulla tavalla. D Muistikorttien alustaminen Muistikortin alustaminen poistaa lopullisesti kaikki kortilla olevat tiedot. Kopioi ennen jatkamista tietokoneelle kaikki valokuvat ja muut tiedot, jotka haluat säilyttää (0 134). 1 Korosta Kyllä. Poistu alustamatta muistikorttia korostamalla Ei ja painamalla J. 2 Paina J. Oikealla näkyvä viesti näytetään, kun korttia alustetaan. Älä poista muistikorttia tai poista tai irrota virtalähdettä, ennen kuin alustus on valmis. Näytön kirkkaus G-painike B asetusvalikko Valitse näytön kirkkaus painamalla 1 tai 3. Valitse suurempi arvo lisätäksesi kirkkautta ja pienempi arvo vähentääksesi. 168

186 Tietojen näyttömuoto G-painike B asetusvalikko Valitse tietonäytön näyttömuoto (0 6). Muodon voi valita erikseen automaatti-, kuvausohjelma- ja erikoistiloille ja P-, S-, A- ja M-tiloille. Klassinen (0 170) Graafinen (0 6) 1 Valitse kuvaustilavaihtoehto. Korosta AUTO/SCENE/EFFECTS tai P/S/A/M ja paina 2. 2 Valitse muoto ja taustaväri. Valitse monivalitsimella halutun muodon taustaväri ja paina J. 169

187 Klassinen näyttö näkyy alla Eye-Fi-yhteyden ilmaisin GPS-yhteyden ilmaisin Valotuksen viivetila Päällekkäisvalotuksen ilmaisin Päivämäärän merkitsemisen ilmaisin Salaman ohjauksen ilmaisin Salaman korjauksen ilmaisin lisävarusteena saataville salamalaitteille Kuvanottotapa Äänimerkki-ilmaisin Akun/pariston ilmaisin Ohjekuvake... 11, Haarukoinnin ilmaisin Kuvaustila i automaattinen/ j automaattinen (ei salamaa) Kuvausohjelmat P-, S-, A- ja M-tilat Erikoistehostetila Suljinaika...57, Aukko (aukkoarvo)...58, Valotusilmaisin Valotuksen korjauksen ilmaisin Haarukoinnin edistymisen ilmaisin K (näkyy, kun muistia riittää yli kuvaan) Jäljellä olevien kuvien määrä Valkotasapainon tallennuksen ilmaisin Kuvaustilan ilmaisin ISO-herkkyys Automaattisen ISO-herkkyyden ilmaisin ADL-haarukoinnin määrä Automaattisen tarkennusalueen valinnan ilmaisin D-seurannan ilmaisin Tarkennuspiste Kuvanlaatu Kuvakoko Haarukoinnin porrastus HDR (laaja dynaaminen alue) Aktiivinen D-Lighting Valkotasapaino ISO-herkkyys Valotuksen korjaus Salaman korjaus Salamatila Mittaus Tarkennusaluetila...36, Tarkennustila...33, Picture Control Huomaa: Kuvassa olevan näytön kaikki ilmaisimet palavat havainnollisuuden vuoksi. 170

188 Automaattinen tietonäyttö G-painike B asetusvalikko Jos Päällä on valittu, tietonäyttö tulee näkyviin, kun laukaisin painetaan puoleenväliin; jos kuvan tarkastelu (0 149) on pois käytöstä, se näkyy myös heti kuvan ottamisen jälkeen. Valitse Päällä, jos huomaat katsovasi tietonäyttöä toistuvasti kuvauksen aikana. Jos Pois on valittu, tietonäytön voi näyttää painamalla P-painiketta. Pölynpoiston viitekuva G-painike B asetusvalikko Tietoa pölynpoistotoiminnosta on Capture NX 2 -ohjelmistossa (saatavilla erikseen; katso lisätietoja Capture NX 2:n käyttöoppaasta). Pölynpoiston viitekuva on käytettävissä vain silloin, kun kameraan on kiinnitetty mikroprosessoriohjattu objektiivi. Suosittelemme objektiivia, jonka polttoväli on vähintään 50 mm. Jos käytössä on zoom-objektiivi, zoomaa niin lähelle kuin mahdollista. 1 Valitse aloitusasetus. Korosta jokin seuraavista vaihtoehdoista ja paina J. Poistu hankkimatta pölynpoistotietoja painamalla G. Aloita: Oikealla näkyvä viesti näytetään, ja ref tulee näkyviin etsimeen. Puhdista kenno ja käynnistä: Valitse tämä vaihtoehto puhdistaaksesi kuvakennon ennen aloittamista. Oikealla näkyvä viesti näytetään ja ref tulee näkyviin etsimeen, kun puhdistus on suoritettu. D Kuvakennon puhdistaminen Ennen kuvakennon puhdistusta tallennettuja pölynpoiston viitetietoja ei voi käyttää valokuvissa, jotka otetaan kuvakennon puhdistuksen jälkeen. Valitse Puhdista kenno ja käynnistä vain, jos pölynpoiston viitetietoja ei käytetä olemassa olevissa valokuvissa. 2 Rajaa etsimeen kuvioton valkoinen kohde. Pidä objektiivi noin kymmenen senttimetrin päässä hyvin valaistusta kuviottomasta valkoisesta kohteesta, rajaa kohde niin, että se täyttää etsimen, ja paina laukaisin puoleenväliin. Automaattitarkennustilassa tarkennus asetetaan äärettömään automaattisesti, kun taas käsitarkennustilassa tarkennus on asetettava äärettömään käsin. 171

189 3 Hanki pölynpoiston viitetiedot. Paina laukaisin pohjaan hankkiaksesi pölynpoiston viitetiedot. Näyttö sammuu, kun laukaisinta painetaan. Huomaa, että kohinan vähennystä käytetään, jos kohde on heikosti valaistu, mikä pidentää tallennusaikaa. Jos vertailukohde on liian kirkas tai liian tumma, kamera ei välttämättä pysty hankkimaan pölynpoiston viitetietoja, ja näyttöön tulee oikealla näkyvä viesti. Valitse jokin muu vertailukohde ja toista menettely alkaen vaiheesta 1. D Pölynpoiston viitetiedot Samoja tietoja voi käyttää eri objektiiveilla tai eri aukoilla otettuihin valokuviin. Viitekuvia ei voi katsella tietokoneen kuvankäsittelyohjelmistolla. Näyttöön tulee ruudukko, kun viitekuvia katsellaan kameralla. Videotila G-painike B asetusvalikko Kun kamera liitetään televisioon tai videonauhuriin, varmista että kameran videotila vastaa laitteen videostandardia (NTSC tai PAL). Välkynnänvähennys G-painike B asetusvalikko Vähennä loisteputki- ja elohopeavalossa kuvattaessa esiintyvää välkyntää ja juovaisuutta reaaliaikanäkymässä (0 93) tai elokuvan tallennuksen aikana (0 101). Valitse Automaattinen, jolloin kamera valitsee automaattisesti oikean taajuuden, tai säädä taajuus käsin vastaamaan paikallisen verkkovirran taajuutta. A Välkynnänvähennys Jos Automaattinen ei tuota haluttua tulosta, etkä ole varma paikallisen virtalähteen taajuudesta, kokeile molempia vaihtoehtoja ja valitse parhaan tuloksen tuottava asetus. Välkynnänvähennys ei välttämättä tuota toivottua tulosta, jos kohde on hyvin kirkas, jolloin on valittava A- tai M-tila ja pienempi aukko (suurempi aukkoarvo) ennen reaaliaikanäkymän käynnistämistä. Huomaa, että välkynnänvähennys ei ole käytettävissä, kun Päällä on valittu kohtaan Elokuva-asetukset > Manuaaliset elokuva-aset. (0 104) tilassa M. 172

190 Aikavyöhyke ja päivämäärä G-painike B asetusvalikko Vaihda aikavyöhykettä, aseta kameran kello, valitse päivämäärän näyttöjärjestys ja ota kesäaika käyttöön tai pois käytöstä. Vaihtoehto Kuvaus Valitse aikavyöhyke. Kameran kello asetetaan automaattisesti uuden aikavyöhykkeen aikaan. Aikavyöhyke Aseta kameran kello (0 16). Päivämäärä ja aika Valitse päivän, kuukauden ja vuoden näyttöjärjestys. Päiväysmuoto Kesäaika Ota kesäaika käyttöön tai pois käytöstä. Kameran kello siirtyy automaattisesti tunnin eteenpäin tai taaksepäin. Oletusasetus on Pois. Kieli (Language) G-painike B asetusvalikko Valitse kameran valikoiden ja viestien kieli. 173

191 Kuvaselitys G-painike B asetusvalikko Lisää uusiin kuviin kuvaselitys sitä mukaa kun otat kuvia. Selityksiä voi katsella metatietona ViewNX 2:ssa (toimitetaan mukana) tai Capture NX 2:ssa (saatavilla erikseen; 0 209). Selitys näkyy myös kuvaustietosivulla kuvan tietojen näytöllä (0 121). Seuraavat vaihtoehdot ovat käytettävissä: Lisää selitys: Lisää selitys sivun 91 ohjeiden mukaisesti. Kuvaselityksen enimmäispituus on 36 merkkiä. Liitä selitys: Valitse tämä vaihtoehto liittääksesi selityksen kaikkiin uusiin valokuviin. Liitä selitys -vaihtoehdon voi ottaa käyttöön ja pois käytöstä korostamalla sen ja painamalla 2. Valittuasi haluamasi asetuksen poistu painamalla J. Automaattinen kuvan kääntö G-painike B asetusvalikko Valokuvat, jotka otetaan vaihtoehdon Päällä ollessa valittuna, sisältävät tiedon kameran suunnasta, jolloin kuvat voidaan kääntää automaattisesti toiston aikana tai kun niitä katsellaan ViewNX 2:ssa tai Capture NX 2:ssa (saatavilla erikseen; 0 209). Seuraavat suunnat tallennetaan: Maisemasuunta (vaaka) Kameraa käännetty 90 myötäpäivään Kameraa käännetty 90 vastapäivään Kameran suuntaa ei tallenneta, kun Pois on valittu. Valitse tämä vaihtoehto, kun panoroit tai otat valokuvia niin, että objektiivi osoittaa ylöspäin tai alaspäin. A Käännä pysty Kääntääksesi pystysuuntaiset (muotokuvasuunta) valokuvat toiston aikana automaattisesti valitse Päällä kohtaan Käännä pysty toistovalikossa (0 149). 174

192 Lisälaiteliitäntä Valitse lisälaiteliitäntään kiinnitetyn valinnaisen lisävarusteen tehtävä. G-painike B asetusvalikko Etälaukaisu Jos Etälaukaisu on valittu, voit valita, käytetäänkö valinnaisen lisävarusteen laukaisinta valokuvaukseen vai elokuvien tallennukseen. Etälaukaisu on käytettävissä, kun lisävarusteena saatava langaton kauko-ohjain WR-R10 liitetään kameraan ja sitä käytetään langattoman kauko-ohjaimen WR-T10 laukaisimella. Etälaukaisu on käytettävissä myös lisävarusteena saatavan langallisen kauko-ohjaimen MC-DC2 (0 210) kanssa. Vaihtoehto y Ota valokuvia z Tallenna elokuvia Kuvaus Valinnaisen lisävarusteen laukaisinta käytetään valokuvien ottamiseen. Valinnaisen lisävarusteen laukaisinta käytetään elokuvien tallentamiseen. Paina painike puoleenväliin käynnistääksesi reaaliaikanäkymän tai tarkentaaksesi AF-S- ja AF-F-tiloissa. Paina painike pohjaan käynnistääksesi tai lopettaaksesi tallennuksen. Päätä reaaliaikanäkymä käyttämällä reaaliaikanäkymän kytkintä. GPS Tätä kohtaa käytetään lisävarusteena saatavien GPS-laitteiden asetusten säätämiseen (0 210). GPS-laite voidaan liittää kameran lisälaiteliitäntään (0 210) laitteen mukana toimitetulla kaapelilla, jolloin kameran nykyisen sijainnin tiedot voidaan tallentaa, kun valokuvia otetaan (sammuta kamera ennen GPS-laitteen liittämistä; katso lisätietoja GPSlaitteen käyttöoppaasta). GPS-valikko sisältää alla luetellut vaihtoehdot. Valmiustila-ajastin: Valitse, kytkeytyvätkö valotusmittarit pois päältä automaattisesti, kun GPS-laite on kiinnitetty. Vaihtoehto Kuvaus Valotusmittarit sammuvat automaattisesti, jos mitään toimintoja ei tehdä aikana, joka on valittu Mukautettuun asetukseen c2 (Virrankatkaisun ajastimet > Käytössä Valmiustila-ajastin, 0 160; jotta kamera ehtii hakea GPS-tiedot, viivettä pidennetään enintään yhdellä minuutilla sen jälkeen kun valotusmittarit on aktivoitu tai kun kamera kytketään päälle). Tämä säästää akkua. Ei käytössä Valotusmittarit eivät kytkeydy pois päältä, kun GPS-laite on liitetty. Sijainti: Tämä kohta on käytettävissä vain, jos GPS-laite on kiinnitetty, jolloin se näyttää GPS:n ilmoittaman nykyisen leveys- ja pituuspiirin, korkeuden ja UTC-ajan. Aseta kellonaika GPSn avulla: Valitse Kyllä synkronoidaksesi kameran kellon GPS-laitteen ilmoittaman ajan kanssa. A UTC-aika UTC-tiedot saadaan GPS-laitteelta eivätkä ne ole yhteydessä kameran kelloon. 175

193 A h-kuvake Yhteyden tila näytetään h-kuvakkeella: h (muuttumaton): Kamera on muodostanut yhteyden GPS-laitteella. Tämän kuvakkeen näkyessä otettavien kuvien tietoihin lisätään oma sivu GPS-tiedoille (0 122). h (vilkkuu): GPS-laite etsii signaalia. Kuvat, jotka otetaan kuvakkeen vilkkuessa, eivät sisällä GPS-tietoja. Ei kuvaketta: GPS-laitteelta ei ole vastaanotettu uutta GPS-tietoa vähintään kahteen sekuntiin. Kuvat, jotka otetaan kun h-kuvaketta ei näy, eivät sisällä GPS-tietoja. Eye-Fi-lataus Tämä asetus näkyy vain silloin kun kameraan on asetettu Eye-Fi-muistikortti (saatavilla erikseen muilta toimittajilta). Valitse Käytössä ladataksesi valokuvat ennalta valittuun kohteeseen. Huomaa, että kuvia ei ladata, jos signaalin voimakkuus ei ole riittävä. Noudata kaikkia paikallisia lakeja, jotka koskevat langattomia laitteita, ja valitse Ei käytössä tilanteissa, joissa langattomien laitteiden käyttö on kielletty. Kun Eye-Fi-kortti on asetettu kameraan, kortin tila osoitetaan kuvakkeella tietonäytöllä: d: Eye-Fi-lataus ei ole käytössä. e: Eye-Fi-lataus on käytössä, mutta ladattavia kuvia ei ole käytettävissä. f (muuttumaton): Eye-Fi-lataus on käytössä; latauksen alkamista odotetaan. f (animoitu): Eye-Fi-lataus on käytössä; ladataan tietoja. g: Virhe. G-painike B asetusvalikko D Eye-Fi-kortit Eye-Fi-kortit saattavat lähettää langattomia signaaleja, kun Ei käytössä on valittu. Jos näytöllä näkyy varoitus (0 229), sammuta kamera ja poista muistikortti. Katso Eye-Fi-kortin mukana toimitettava käyttöopas ja osoita mahdolliset tiedustelut valmistajalle. Kameraa voi käyttää Eye-Fi-korttien kytkemiseksi päälle ja pois päältä, mutta kamera ei välttämättä tue muita Eye-Fi-toimintoja. A Tuetut Eye-Fi-kortit Lokakuusta 2012 alkaen kamera tukee 8 Gt:n SDHC Pro X2 -Eye-Fi-kortteja. Kaikki kortit eivät välttämättä ole saatavilla kaikissa maissa tai kaikilla alueilla; pyydä lisätietoja valmistajalta. Eye-Fikortit on tarkoitettu käytettäviksi ainoastaan kortin ostomaassa. Varmista, että Eye-Fi-kortin laiteohjelma on päivitetty uusimpaan versioon. A Eye-Fi-korttien käyttäminen ad hoc -tilassa Kun yhteyttä muodostetaan ad hoc -tilaa tukevilla Eye-Fi-korteilla, saatetaan tarvita enemmän aikaa. Valitse suurempi arvo asetusvalikon kohtaan Virrankatkaisun ajastimet > Valmiustilaajastin (0 160). 176

194 Langaton mobiiliyhteyssovitin G-painike B asetusvalikko Valitse, muodostaako kamera langattoman yhteyden älylaitteeseen, kun lisävarusteena saatava langaton mobiiliyhteyssovitin WU-1a (0 210) on liitetty kameran USB- ja AVliitäntään. Vaihtoehto Käytössä Ei käytössä Kuvaus Ota käyttöön langattomat yhteyden älylaitteisiin, joissa on Wireless Mobile Adapter Utility. Estä langattomat yhteydet älylaitteisiin. Valitse tämä vaihtoehto paikoissa, joissa langattomien laitteiden käyttö on kielletty. Tämän vaihtoehdon valitseminen myös vähentää kameran akun kulutusta. Laiteohjelmaversio G-painike B asetusvalikko Näytä kameran nykyinen laiteohjelmaversio. 177

195 N Muokkausvalikko: muokattujen kopioiden luominen Näytä muokkausvalikko painamalla G ja valitsemalla N (muokkausvalikko) -välilehti. G-painike Muokkausvalikkoa käytetään luomaan rajattuja tai muokattuja kopioita muistikortilla olevista valokuvista, ja se on käytettävissä vain silloin, kun kamerassa on valokuvia sisältävä muistikortti. Vaihtoehto 0 i D-Lighting 180 j Punasilmäisyyden korjaus 180 k Rajaa 181 l Yksivärinen 181 m Suodintehosteet 182 n Väritasapaino 183 Vaihtoehto 0 o Kuvan sulautus NEF (RAW) -käsittely Muuta kokoa Pikamuokkaus 188 e Suorista 188 ( Vääristymän korjaus 188 ) Kalansilmä 189 Vaihtoehto 0 q Väritysääriviivat 189 g Väriluonnos 189 r Perspektiivin korjaus 190 u Miniatyyritehoste Valikoiva väri 192 f Muokkaa elokuvaa 107 p Vertailu vierekkäin Voidaan valita vain painamalla G-painiketta ja valitsemalla N-välilehti. 2 Käytettävissä vain, jos J-painiketta painetaan täyskuvatoistossa, kun muokattu tai alkuperäinen kuva on näytöllä. A Kopioiden muokkaus Useimpia vaihtoehtoja voi käyttää kopioihin, jotka on luotu käyttäen muita muokkausvaihtoehtoja, mutta lukuun ottamatta vaihtoehtoja Kuvan sulautus ja Muokkaa elokuvaa > Valitse alku-/loppukohta kutakin vaihtoehtoa voi käyttää vain kerran (huomaa, että useat muokkaukset saattavat johtaa yksityiskohtien menettämiseen). Vaihtoehdot, joita ei voi käyttää nykyiseen kuvaan, näkyvät harmaina eikä niitä voi valita. A Kuvanlaatu Lukuun ottamatta kopioita, jotka on luotu vaihtoehdoilla Rajaa, Kuvan sulautus, NEF (RAW) -käsittely ja Muuta kokoa, JPEG-kuvista luodut kopiot ovat samankokoisia ja -laatuisia kuin alkuperäinen kuva, kun taas NEF (RAW) -kuvista luodut kopiot tallennetaan suurina hienolaatuisina JPEG-kuvina. Mukautetulla asetuksella d6 (Merkitse päivämäärä; 0 163) lisätyt aikaleimat saattavat kuitenkin rajautua pois tai muuttua epäselviksi riippuen käytetyistä muokkausvaihtoehdoista. 178

196 Muokattujen kopioiden luominen Muokatun kopion luominen: 1 Näytä muokkausvaihtoehdot. Korosta haluamasi muokkausvalikon kohta ja paina 2. 2 Valitse kuva. Korosta kuva ja paina J. A Muokkaus Kamera ei välttämättä pysty näyttämään tai muokkaamaan kuvia, jotka on luotu muilla laitteilla. Jos kuva tallennettiin kuvanlaadun asetuksen ollessa NEF (RAW) + JPEG (0 42), muokkausvaihtoehtoa käytetään vain JPEG-kopioon (poikkeuksena Kuvan sulautus ja NEF (RAW) -käsittely). 3 Valitse muokkausvaihtoehdot. Katso lisätietoja valittua kohtaa koskevasta luvusta. Poistu luomatta muokattua kopiota painamalla G. 4 Luo muokattu kopio. Luo muokattu kopio painamalla J. Muokatut kopiot merkitään N-kuvakkeella lukuun ottamatta kuvan tietojen vain kuva -näyttöä (0 119). A Muokattujen kopioiden luominen toiston aikana Muokattuja kopioita voi luoda myös toiston aikana. Näytä kuva koko näytön kokoisena ja paina J. Korosta vaihtoehto ja paina J. Luo muokattu kopio. 179

197 D-Lighting G-painike N muokkausvalikko D-Lighting kirkastaa varjoja, joten se soveltuu hyvin tummille tai vastavaloon otetuille valokuville. Ennen Jälkeen Valitse korjauksen määrä painamalla 1 tai 3. Vaikutusta voi esikatsella muokkausnäytöllä. Kopioi valokuva painamalla J. Punasilmäisyyden korjaus G-painike N muokkausvalikko Tämän vaihtoehdon avulla voi korjata salaman aiheuttamaa punasilmäisyyttä, ja vaihtoehto on käytettävissä vain valokuvissa, jotka on otettu salamaa käyttäen. Punasilmäisyyden korjaukseen valittua valokuvaa voi esikatsella muokkausnäytöllä. Vahvista punasilmäisyyden korjauksen vaikutus ja luo kopio seuraavassa taulukossa kuvatulla tavalla. Huomaa, ettei punasilmäisyyden korjaus aina tuota haluttuja tuloksia ja se voi erittäin harvinaisissa tapauksissa kohdistua myös kohtiin, joissa punasilmäisyyttä ei ole; tarkista esikatselukuva huolellisesti ennen kuin jatkat. Toiminto Käytä Kuvaus Lähennä X Paina X-painiketta lähentääksesi ja W (Q) -painiketta loitontaaksesi. Kun Loitonna W (Q) valokuvaa lähennetään, käytä monivalitsinta näyttääksesi kuvan alueita, Näytä kuvan jotka eivät näy näytöllä. Pidä monivalitsinta painettuna vierittääksesi muita alueita nopeasti kuvan muille alueille. Navigointi-ikkuna näytetään, kun zoomauspainiketta tai monivalitsinta painetaan; näytöllä kulloinkin näkyvä alue on merkitty keltaisella reunuksella. Peruuta zoomaus Peruuta painamalla J. zoomaus Luo kopio Jos kamera havaitsee punasilmäisyyttä valituissa valokuvissa, niistä luodaan muokattu kopio, jossa punasilmäisyyttä on vähennetty. Kopiota ei luoda, jos kamera ei havaitse punasilmäisyyttä. 180

198 Rajaa G-painike N muokkausvalikko Luo rajattu kopio valitusta valokuvasta. Valittu kuva näytetään niin, että valittu rajaus näkyy keltaisella; luo rajattu kopio taulukossa kuvatulla tavalla. Toiminto Käytä Kuvaus Suurenna rajauksen kokoa X Suurenna rajauksen kokoa painamalla X-painiketta. Pienennä rajauksen kokoa W (Q) Pienennä rajauksen kokoa painamalla W (Q) -painiketta. Muuta rajauksen kuvasuhdetta Kierrä komentokiekkoa valitaksesi kuvasuhteeksi 3 : 2, 4 : 3, 5 : 4, 1 : 1 tai 16 : 9. Siirrä rajausta Valitse rajauksen sijainti monivalitsimella. Luo kopio Tallenna nykyinen rajaus erillisenä tiedostona. A Rajaa: kuvanlaatu ja kuvakoko NEF (RAW)- tai NEF (RAW) + JPEG -kuvista luotujen kopioiden kuvanlaatu on JPEG, hieno (0 42); JPEG-kuvista luotujen rajattujen kopioiden kuvanlaatu on sama kuin alkuperäisen kuvan. Kopion koko vaihtelee rajauksen koon ja kuvasuhteen mukaan ja näkyy rajausnäytön vasemmassa yläkulmassa. A Rajattujen kopioiden katselu Toiston zoomaus ei välttämättä ole käytettävissä rajattuja kopioita näytettäessä. Yksivärinen G-painike N muokkausvalikko Kopioi valokuvat asetuksella Mustavalkoinen, Seepia tai Sinikopio (sinivalkoinen yksivärinen). Vaihtoehdon Seepia tai Sinikopio valitseminen näyttää valitun kuvan esikatselun; paina 1 lisätäksesi värikylläisyyttä ja 3 vähentääksesi. Luo yksivärinen kopio painamalla J. Lisää värikylläisyyttä Vähennä värikylläisyyttä 181

199 Suodintehosteet G-painike N muokkausvalikko Valitse seuraavista suodintehosteista. Kun olet säätänyt suodintehosteet alla kuvatulla tavalla, kopioi valokuva painamalla J. Vaihtoehto Kuvaus Luo skylight-suotimen vaikutuksen vähentäen Skylight kuvien sinisyyttä. Vaikutusta voi esikatsella näytöllä oikealla olevan kuvan mukaisesti. Luo kopioon lämminsävysuotimen vaikutuksen, Lämminsävysuodin minkä kansiosta kopiossa on lämmin, punertava sävy. Vaikutusta voi esikatsella näytöllä. Punaisen voimistaminen Voimista punaisia (Punaisen voimistaminen), Vihreän vihreitä (Vihreän voimistaminen) tai sinisiä (Sinisen voimistaminen voimistaminen) sävyjä. Paina 1 lisätäksesi Sinisen tehosteen vaikutusta ja 3 vähentääksesi. voimistaminen Lisää tähtimäisen tehosteen valolähteisiin. Pisteiden määrä: Valitse neljä, kuusi tai kahdeksan. Suodatusmäärä: Valitse kohteena olevien valonlähteiden kirkkaus. Suotimen kulma: Valitse pisteiden kulma. Tähtisuodin Pisteiden pituus: Valitse pisteiden pituus. Vahvista: Katsele suotimen vaikutuksia oikealla olevan kuvan mukaisesti. Katsele kopiota koko näytön kokoisena painamalla X. Tallenna: Luo muokattu kopio. Pehmeäpiirto Lisää pehmeäpiirtosuodintehoste. Valitse suotimen voimakkuus painamalla 1 tai

200 Väritasapaino G-painike N muokkausvalikko Käytä monivalitsinta luodaksesi alla kuvatulla tavalla kopion, jonka väritasapainoa on muokattu. Vaikutus näytetään näytöllä yhdessä punaisen, vihreän ja sinisen sävyjakaumia kuvaavien histogrammien (0 120) kanssa. Lisää vihreän määrää Luo muokattu kopio Lisää sinisen määrää Lisää kullanruskean määrää Lisää magentan määrää A Zoomaus Lähennä näytöllä näkyvää kuvaa painamalla X-painiketta. Histogrammi päivitetään näyttämään vain näytöllä näkyvän kuvan osan tiedot. Kun kuvaa on lähennetty, paina A (L) -painiketta vaihtaaksesi väritasapainosta zoomaukseen ja takaisin. Kun zoomaus on valittuna, voi lähentää ja loitontaa X- ja W (Q) -painikkeilla ja vierittää kuvaa monivalitsimella. 183

201 Kuvan sulautus G-painike N muokkausvalikko Kuvan sulautus yhdistää kaksi olemassa olevaa NEF (RAW) -valokuvaa ja luo niistä yhden kuvan, joka tallennetaan erikseen alkuperäisistä; lopputulos, jossa hyödynnetään kameran kuvakennon RAW-tietoja, on huomattavasti parempi kuin kuvankäsittelysovelluksilla luodut sulautukset. Uusi kuva tallennetaan nykyisillä kuvanlaadun ja kuvakoon asetuksilla; aseta kuvanlaatu ja kuvakoko ennen sulautuksen luomista (0 42, 44; kaikki vaihtoehdot ovat käytettävissä). Luo NEF (RAW) -kopio valitsemalla kuvanlaaduksi NEF (RAW). + 1 Valitse Kuvan sulautus. Korosta muokkausvalikossa Kuvan sulautus ja paina 2. Näkyviin tulee oikealla näkyvä valintaikkuna, jossa Kuva 1 on korostettu; paina J, jolloin esiin tulee luettelo tällä kameralla luoduista NEF (RAW) - kuvista. 2 Valitse ensimmäinen kuva. Korosta monivalitsimella sulautuksen ensimmäinen valokuva. Paina ja pidä X-painiketta pohjassa näyttääksesi korostetun valokuvan koko näytön kokoisena. Paina J valitaksesi korostetun valokuvan ja palataksesi esikatselunäyttöön. 184

202 3 Valitse toinen kuva. Valittu kuva tulee näkyviin kohtaan Kuva 1. Korosta Kuva 2, paina J ja valitse toinen valokuva vaiheen 2 ohjeiden mukaisesti. 4 Säädä herkkyys. Korosta Kuva 1 tai Kuva 2 ja optimoi kuvan sulautuksen valotus painamalla 1 tai 3 valitaksesi herkkyyden väliltä 0,1 ja 2,0. Toista sama toiselle kuvalle. Oletusarvo on 1,0; puolita herkkyys valitsemalla 0,5 tai kaksinkertaista valitsemalla 2,0. Herkkyyden vaikutus näkyy Katsele-sarakkeessa. 5 Esikatsele sulautusta. Paina 4 tai 2 asettaaksesi kohdistimien Katselesarakkeeseen ja paina 1 tai 3 korostaaksesi kohdan Sulauta. Paina J näyttääksesi sulautuksen esikatselun oikealla olevan kuvan mukaisesti (tallenna sulautus näyttämättä esikatselua painamalla Tallenna). Palaa vaiheeseen 4 ja valitse uusia kuvia tai säädä herkkyyttä painamalla W (Q). 6 Tallenna sulautus. Tallenna sulautus painamalla J, kun esikatselukuva on näytöllä. Kun sulautus on luotu, uusi kuva näytetään koko näytön kokoisena. D Kuvan sulautus Sulautetun kuvan kuvatiedot (mukaan lukien tallennuspäivämäärä, mittaus, suljinaika, aukko, kuvaustila, valotuksen korjaus, polttoväli ja kuvan suunta) sekä valkotasapaino- ja Picture Control -arvot ovat samat kuin valokuvalla, joka valittiin kohtaan Kuva

203 NEF (RAW) -käsittely G-painike N muokkausvalikko Luo JPEG-kopioita NEF (RAW) -valokuvista. 1 Valitse NEF (RAW) -käsittely. Korosta muokkausvalikossa NEF (RAW) -käsittely ja paina 2 näyttääksesi valintaikkunan, jossa luetellaan vain kameralla luodut NEF (RAW) -kuvat. 2 Valitse valokuva. Korosta valokuva monivalitsimella (näytä korostettu kuva koko näytön kokoisena pitämällä X-painiketta painettuna). Paina J valitaksesi korostetun valokuvan ja siirtyäksesi seuraavaan vaiheeseen. 3 Säädä NEF (RAW) -käsittely -asetuksia. Säädä alla lueteltuja asetuksia. Huomaa, että valkotasapaino ei ole käytettävissä päällekkäisvalotuksella tai kuvan sulautuksella luoduilla valokuvilla ja että valotuksen korjauksen voi valita vain väliltä 2 ja +2 EV. Kuvanlaatu (0 42) Kuvakoko (0 44) Valkotasapaino (0 76) Valotuksen korjaus (0 65) Picture Control (0 86) Kohinan väh. kun suuri ISO (0 153) Väriavaruus (0 152) D-Lighting (0 180) 4 Kopioi valokuva. Korosta EXE ja paina J luodaksesi valitusta valokuvasta JPEG-kopion. Lopputuloksena saatava kuva näytetään koko näytön kokoisena. Poistu kopioimatta valokuvaa painamalla G-painiketta. 186

204 Muuta kokoa G-painike N muokkausvalikko Luo valituista valokuvista pieniä kopioita. 1 Valitse Muuta kokoa. Muuta valittujen kuvien kokoa painamalla G näyttääksesi valikot ja valitsemalla muokkausvalikossa Muuta kokoa. 2 Valitse koko. Korosta Valitse koko ja paina 2. Oikealla näkyvät vaihtoehdot tulevat näkyviin; korosta haluamasi vaihtoehto ja paina J. 3 Valitse kuvat. Korosta Valitse kuva ja paina 2. Korosta kuvia monivalitsimella ja paina W (Q) - painiketta valitaksesi kuvan tai poistaaksesi kuvan valinnan (näytä korostettu kuva koko näytön kokoisena painamalla ja pitämällä X- painiketta pohjassa). Valitut kuvat merkitään 1-kuvakkeella. Paina J, kun valinnat on tehty. W (Q) -painike 4 Tallenna kopiot, joiden kokoa on muutettu. Vahvistusikkuna tulee näkyviin. Korosta Kyllä ja paina J tallentaaksesi kopiot, joiden kokoa on muutettu. 187

205 A Kooltaan muutettujen kopioiden katselu Toiston zoomaus ei välttämättä ole käytettävissä, kun katsellaan kopioita, joiden kokoa on muutettu. A Kuvanlaatu NEF (RAW)- tai NEF (RAW) + JPEG -kuvista luotujen kopioiden kuvanlaatu (0 42) on JPEG, hieno; JPEG-kuvista luotujen kopioiden kuvanlaatu on sama kuin alkuperäisen kuvan. Pikamuokkaus G-painike N muokkausvalikko Luo kopioita, joiden värikylläisyyttä ja kontrastia on paranneltu. D-Lighting-toimintoa käytetään tarvittaessa kirkastamaan tummia tai vastavaloon kuvattuja kohteita. Valitse korjauksen määrä painamalla 1 tai 3. Vaikutusta voi esikatsella muokkausnäytöllä. Kopioi valokuva painamalla J. Suorista G-painike N muokkausvalikko Luo suoristettu kopio valitusta kuvasta. Paina 2 kiertääksesi kuvaa myötäpäivään enintään viisi astetta noin 0,25 asteen välein tai paina 4 kiertääksesi kuvaa vastapäivään (vaikutusta voi esikatsella muokkausnäytöllä; huomaa, että kuvan reunat rajataan pois suorakulmaisen kopion luomiseksi). Kopioi valokuva painamalla J tai paina K poistuaksesi toistoon luomatta kopiota. Vääristymän korjaus G-painike N muokkausvalikko Luo kopioita, joissa reuna-alueen vääristymää on korjattu. Valitse Automaattinen, jolloin kamera korjaa vääristymän automaattisesti ja voit hienosäätää korjausta monivalitsimella tai valitse Käsisäätö vähentääksesi vääristymää käsin (huomaa, että Automaattinen ei ole käytettävissä valokuvilla, jotka on otettu automaattisen vääristymien korjauksen ollessa käytössä; katso sivu 151). Paina 2 vähentääksesi tynnyrivääristymää ja 4 vähentääksesi tyynyvääristymää (vaikutusta voi esikatsella muokkausnäytöllä; huomaa, että mitä enemmän vääristymää korjataan, sitä enemmän myös kuvan reunoja rajataan pois). Kopioi valokuva painamalla J tai paina K poistuaksesi toistoon luomatta kopiota. D Automaattinen Asetusta Automaattinen käytetään vain kuvissa, jotka otetaan G- ja D-tyypin objektiiveilla (pois lukien PC-, kalansilmä- ja tietyt muut objektiivit). Tuloksia ei taata muilla objektiiveilla. 188

206 Kalansilmä G-painike N muokkausvalikko Luo kopioita, jotka näyttävät kalansilmäobjektiivilla otetuilta. Paina 2 lisätäksesi tehosteen vaikutusta (tällöin myös kuvan reunoja rajataan pois enemmän) ja 4 vähentääksesi. Vaikutusta voi esikatsella muokkausnäytöllä. Kopioi valokuva painamalla J tai paina K poistuaksesi toistoon luomatta kopiota. Väritysääriviivat G-painike N muokkausvalikko Luo valokuvasta ääriviivakopio, jota voi käyttää pohjana maalaukselle. Vaikutusta voi esikatsella muokkausnäytöllä. Kopioi valokuva painamalla J. Ennen Jälkeen Väriluonnos G-painike N muokkausvalikko Luo valokuvasta kopio, joka muistuttaa värikynillä tehtyä luonnosta. Paina 1 tai 3 korostaaksesi Värikkyys tai Ääriviivat ja paina 4 tai 2 muuttaaksesi asetuksia. Värikkyyttä voi lisätä värikylläisyyden lisäämiseksi tai vähentää puhki palaneen, yksivärisen vaikutelman luomiseksi, ja ääriviivoja voi muokata paksummaksi tai ohuemmaksi. Paksummat ääriviivat tekevät väreistä värikylläisempiä. Tuloksia voi esikatsella muokkausnäytöllä. Kopioi valokuva painamalla J tai paina K poistuaksesi toistoon luomatta kopiota. 189

207 Perspektiivin korjaus G-painike N muokkausvalikko Luo kopioita, jotka vähentävät perspektiivin vaikutusta korkean kohteen juurelta otetuissa kuvissa. Käytä monivalitsinta säätääksesi perspektiiviä (huomaa, että suuren perspektiivin korjauksen seurauksena kuvan reunoista rajautuu enemmän pois). Tuloksia voi esikatsella muokkausnäytöllä. Kopioi valokuva painamalla J tai paina K poistuaksesi toistoon luomatta kopiota. Ennen Jälkeen 190

208 Miniatyyritehoste G-painike N muokkausvalikko Luo kopio, joka näyttää dioraamasta otetulta kuvalta. Toimii parhaiten korkealta otettujen valokuvien kanssa. Kopiossa tarkennettuna näkyvä alue merkitään keltaisella reunuksella. Toiminto Paina Kuvaus Valitse suunta W (Q) Paina W (Q) valitaksesi tarkennetun alueen suunnan. Jos vaikutusalue on vaakasuuntainen, paina 1 tai 3 siirtääksesi rajausta, joka osoittaa kopiossa tarkennettuna näkyvän alueen. Valitse tarkennettava alue Tarkennettava alue Jos vaikutusalue on pystysuuntainen, paina 4 tai 2 siirtääksesi rajausta, joka osoittaa kopiossa tarkennettuna näkyvän alueen. Jos vaikutusalue on vaakasuuntainen, valitse korkeus painamalla 4 tai 2. Valitse koko Jos vaikutusalue on pystysuuntainen, valitse leveys painamalla 1 tai 3. Esikatsele kopiota X Kopion esikatselu. Peruuta K Palaa täyskuvatoistoon luomatta kopiota. Luo kopio Luo kopio. 191

209 Valikoiva väri G-painike N muokkausvalikko Luo kopio, jossa vain valitut sävyt näkyvät värillisinä. 1 Valitse Valikoiva väri. Korosta muokkausvalikossa Valikoiva väri ja paina 2 näyttääksesi kuvanvalinta-ikkunan. 2 Valitse valokuva. Korosta valokuva (näytä korostettu valokuva koko näytön kokoisena painamalla ja pitämällä X- painiketta pohjassa). Paina J valitaksesi korostetun valokuvan ja siirtyäksesi seuraavaan vaiheeseen. 3 Valitse väri. Sijoita kohdistin monivalitsimella kohteen päälle ja paina A (L) -painiketta valitaksesi kohteen värin lopullisessa kopiossa säilytettäväksi väriksi (kamera ei välttämättä havaitse kunnolla haaleita värejä; valitse kylläinen väri). Valitaksesi värin tarkemmin lähennä kuvaa painamalla X. Loitonna painamalla W (Q). A (L) -painike Valittu väri 4 Korosta värialue. Kierrä komentokiekkoa korostaaksesi valitun värin värialueen. Värialue 192

210 5 Valitse värialue. Paina 1 tai 3 kasvattaaksesi tai pienentääksesi lopulliseen valokuvaan tai elokuvaan sisällytettävää samankaltaisten värisävyjen skaalaa. Valitse arvoksi 1 7; huomaa että suuremmat arvot saattavat sisältää sävyjä muista väreistä. Vaikutusta voi esikatsella muokkausnäytöllä. 6 Valitse lisää värejä. Valitse lisää värejä kiertämällä komentokiekkoa korostaaksesi jonkin näytön yläosassa olevasta muista kolmesta värilaatikosta ja toista vaiheet 3 5 valitaksesi toisen värin. Toista halutessasi myös kolmannelle värille. Poista korostetun värin valinta painamalla O (Poista kaikki värit painamalla ja pitämällä painettuna O. Näkyviin tulee vahvistusikkuna; valitse Kyllä). 7 Tallenna muokattu kopio. Kopioi valokuva painamalla J. 193

211 Vertailu vierekkäin Vertaa muokattuja kopioita alkuperäisiin valokuviin. Tämä vaihtoehto on käytettävissä vain, jos J-painiketta painetaan muokkausvalikon näyttämiseksi, kun kopio tai alkuperäinen kuva näkyy koko näytön kokoisena. 1 Valitse kuva. Valitse muokattu kopio (merkitty N-kuvakkeella) tai valokuva, jota on muokattu, täyskuvatoistossa ja paina J. 2 Valitse Vertailu vierekkäin. Korosta muokkausvalikossa Vertailu vierekkäin ja paina J. 3 Vertaa kopiota alkuperäiseen. Lähdekuva näkyy vasemmalla ja muokattu kopio oikealla, ja kopion luomisessa käytetyt vaihtoehdot luetellaan näytön yläosassa. Paina 4 tai 2 vaihtaaksesi lähdekuvan ja muokatun kopion välillä. Näytä korostettu kuva koko näytön kokoisena painamalla ja pitämällä X-painiketta pohjassa. Jos kopio on luotu kahdesta kuvasta käyttäen Kuvan sulautus -toimintoa, paina 1 tai 3 näyttääksesi toisen lähdekuvan. Jos nykyisestä lähdekuvasta on Kopion luomisessa käytetyt vaihtoehdot Lähdekuva Käsitelty kopio useita kopioita, paina 1 tai 3 näyttääksesi muut kopiot. Poistu toistotilaan painamalla K-painiketta tai paina J palataksesi toistoon niin, että korostettu kuva näytetään. D Vertailu vierekkäin Lähdekuvaa ei näytetä, jos kopio on luotu valokuvasta, joka on sittemmin poistettu tai joka oli suojattu silloin kun kopio tehtiin (0 126). 194

212 m Viimeisimmät Asetukset/ O Oma Valikko Näytä viimeisimpien asetusten valikko painamalla G ja valitsemalla m (viimeisimmät asetukset) -välilehti. G-painike Viimeisimmät asetukset -valikon luettelossa näkyy 20 viimeksi käytettyä asetusta niin, että ensin näkyvät viimeisimpänä käytetyt asetukset. Korosta vaihtoehto painamalla 1 tai 3 ja valitse painamalla 2. A Kohtien poistaminen Viimeisimmät asetukset -valikosta Poista kohta viimeisimpien asetusten valikosta korostamalla kohta ja painamalla O-painiketta. Vahvistusikkuna tulee näkyviin; paina uudelleen O poistaaksesi valitun kohdan. Oma Valikko Käyttääksesi mukautettua valikkoa, johon on valittu enintään 20 vaihtoehtoa toisto-, kuvaus-, Mukautetut asetukset- ja asetusvalikoista, valitse O Oma Valikko kohtaan m Viimeisimmät Asetukset > Valitse välilehti. 1 Valitse Valitse välilehti. Korosta viimeisimpien asetusten valikossa (m) Valitse välilehti ja paina 2. 2 Valitse O Oma Valikko. Korosta O Oma Valikko ja paina J. Valikon nimi vaihtuu nimestä Viimeisimmät Asetukset nimeen Oma Valikko. Näyttääksesi jälleen viimeisimmät asetukset valitse m Viimeisimmät Asetukset kohtaan O Oma Valikko > Valitse välilehti. 195

213 Vaihtoehtojen lisääminen Omaan valikkoon 1 Valitse Lisää kohteita. Korosta Omassa valikossa (O) Lisää kohteita ja paina 2. 2 Valitse valikko. Korosta lisättävän kohdan sisältävän valikon nimi ja paina 2. 3 Valitse kohta. Korosta haluamasi valikon kohta ja paina J. 4 Valitse uuden kohdan paikka. Paina 1 tai 3 siirtääksesi uutta kohdetta ylöspäin tai alaspäin Omassa valikossa. Lisää uusi kohta painamalla J. Toista vaiheet 1 4 valitaksesi lisää kohtia. A Kohtien lisääminen Omaan valikkoon Omassa valikossa tällä hetkellä näkyvät kohdat on merkitty valintamerkillä. Kohteita, jotka on merkitty V-kuvakkeella, ei voi valita. 196

214 Vaihtoehtojen poistaminen Omasta valikosta 1 Valitse Poista kohteita. Korosta Omassa valikossa (O) Poista kohteita ja paina 2. 2 Valitse kohdat. Korosta kohtia ja paina 2 valitaksesi tai poistaaksesi valinnan. Valitut kohdat merkitään valintamerkillä. 3 Poista valitut kohdat. Paina J. Vahvistusikkuna tulee näkyviin; paina uudelleen J poistaaksesi valitut kohdat. A Kohtien poistaminen Omassa valikossa Poista Omassa valikossa korostettuna oleva kohta painamalla O-painiketta. Vahvistusikkuna tulee näkyviin; paina uudelleen O poistaaksesi valitun kohdan Omasta valikosta. 197

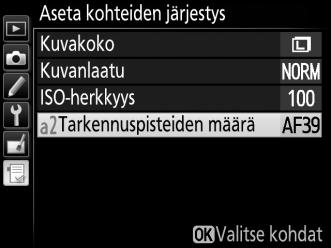

215 Oman valikon vaihtoehtojen järjestäminen 1 Valitse Aseta kohteiden järjestys. Korosta Omassa valikossa (O) Aseta kohteiden järjestys ja paina 2. 2 Valitse kohta. Korosta kohta, jota haluat siirtää, ja paina J. 3 Valitse kohdan paikka. Paina 1 tai 3 siirtääksesi kohtaa ylöspäin tai alaspäin Omassa valikossa ja paina J. Toista vaiheet 2 3 siirtääksesi muitakin kohtia. 4 Poistu Omaan valikkoon. Palaa Omaan valikkoon painamalla G- painiketta. G-painike 198

216 Tekniset lisätiedot Tässä luvussa on tietoa yhteensopivista lisävarusteista sekä kameran puhdistamisesta ja säilytyksestä ja lisäksi luvussa kerrotaan, miten pitää toimia, jos kamerassa näkyy virheilmoitus tai jos kameran käytössä ilmenee ongelmia. Yhteensopivat objektiivit Yhteensopivat mikroprosessoriohjatut objektiivit Kamera tukee automaattitarkennusta vain mikroprosessoriohjatuilla AF-S- ja AF-Iobjektiiveilla. AF-S-objektiivien nimet alkavat kirjainyhdistelmällä AF-S ja AF-I-objektiivien kirjainyhdistelmällä AF-I. Automaattitarkennusta ei tueta muilla automaattitarkennus (AF) -objektiiveilla. Seuraavassa taulukossa luetellaan toiminnot, jotka ovat käytettävissä etsinvalokuvauksessa yhteensopivien objektiivien kanssa: Kameran asetus Tarkennus Tila Mittaus MF (elektronisella L M Objektiivi/lisävaruste AF etäisyysmittarilla) MF M Muut tilat 3D Väri N AF-S, AF-I NIKKOR 1 z z z z z z z 2 Muu G- tai D-tyypin AF NIKKOR 1 z z z z z z 2 PC-E NIKKOR -sarja z 3 z z 3 z 3 z 3 z 2, 3 PC Micro 85 mm f/2.8d 4 z 3 z z z z 2, 3 AF-S-/AF-I-telejatke 5 z 6 z 6 z z z z z 2 Muu AF NIKKOR (F3AF:n objektiiveja lukuun ottamatta) z 7 z z z z 2 AI-P NIKKOR z 8 z z z z 2 1 Käytä AF-S- tai AF-I-objektiiveja saadaksesi mahdollisimman paljon hyötyä kamerastasi. Tärinänvaimennusta (VR) tuetaan VR-objektiiveilla. 2 Pistemittaus mittaa valitun tarkennuspisteen (0 62). 3 Ei voida käyttää siirron tai kallistuksen yhteydessä. 4 Kameran valotusmittaus- ja salamaohjausjärjestelmät eivät välttämättä toimi oikein, kun objektiivia siirretään ja/tai kallistetaan tai kun käytetään muuta kuin suurinta aukkoa. 5 Edellyttää AF-S- tai AF-I-objektiivia. 6 Kun suurin tehollinen aukko on vähintään f/ Kun AF mm f/2.8-, AF mm f/2.8-, AF mm f/ (Uusi) tai AF mm f/ objektiivilla lähennetään lyhimmälle tarkennusetäisyydelle, tarkentumisen ilmaisin saattaa näkyä, kun etsimen mattalasin kuvaa ei ole tarkennettu. Tarkenna käsin, kunnes etsimen kuva on tarkentunut. 8 Kun suurin aukko on vähintään f/ D IX NIKKOR -objektiivit IX NIKKOR -objektiiveja ei voi käyttää. A Objektiivin aukkoarvo Objektiivien nimissä oleva aukkoarvo ilmoittaa objektiivin suurimman aukon.

217 A Mikroprosessoriohjattujen ja G- ja D-tyypin objektiivien tunnistaminen Mikroprosessoriohjatut objektiivit tunnistaa CPU-liitännästä ja G- ja D-tyypin objektiivit objektiivin putkessa olevasta kirjaimesta. G-tyypin objektiiveissa ei ole objektiivin himmenninrengasta. CPU-liitännät Himmenninrengas Mikroprosessoriohjattu objektiivi G-tyypin objektiivi D-tyypin objektiivi 200

218 Yhteensopivat ei-mikroprosessoriohjatut objektiivit Ei-mikroprosessoriohjattuja objetiiveja voi käyttää vain, kun kamera on tilassa M. Jonkin muun tilan valitseminen poistaa sulkimen laukaisun käytöstä. Aukko on säädettävä käsin objektiivin himmenninrenkaan avulla, eikä kameran mittausjärjestelmää, i-ttlsalamaohjausta tai muita mikroprosessoriohjattua objektiivia edellyttäviä ominaisuuksia voi käyttää. Joitain ei-mikroprosessoriohjattuja objektiiveja ei voi käyttää; katso alla kohta Yhteensopimattomat lisävarusteet ja ei-mikroprosessoriohjatut objektiivit. Kameran asetus Tarkennus Tila Mittaus MF (elektronisella Objektiivi/lisävaruste AF etäisyysmittarilla) MF M Muut tilat L, M, N AI-, AI-muokatut NIKKOR- tai Nikonin E-sarjan objektiivit z 1 z z 2 Medical NIKKOR 120 mm f/4 z z z 2, 3 Reflex NIKKOR z z 2 PC NIKKOR z 4 z z 2 AI-tyypin telejatke z 5 z z 2 PB-6-automaattipalje 6 z 1 z z 2 Automaattiset loittorenkaat (PK-sarjan mallit 11A, 12 tai 13; PN-11) z 1 z z 2 1 Kun suurin aukko on vähintään f/ Valotusilmaisin ei ole käytettävissä. 3 Voidaan käyttää vähintään yhden askelen salamatäsmäysnopeutta hitaammilla suljinajoilla. 4 Ei voida käyttää siirron tai kallistuksen yhteydessä. 5 Kun suurin tehollinen aukko on vähintään f/ Kiinnitä pystysuunnassa (kiinnittämisen jälkeen voidaan käyttää vaakasuunnassa). 201 D Yhteensopimattomat lisävarusteet ja ei-mikroprosessoriohjatut objektiivit Seuraavia lisävarusteita ja ei-mikroprosessoriohjattuja objektiiveja EI voi käyttää D5200:n kanssa: TC-16AS-AF-telejatke Muut kuin AI-objektiivit Objektiivit, jotka vaativat AU-1-tarkennusyksikön (400 mm f/4.5, 600 mm f/5.6, 800 mm f/8, 1200 mm f/11) Kalansilmä (6 mm f/5.6, 7,5 mm f/5.6, 8 mm f/8, OP 10 mm f/5.6) 2,1 cm f/4 Loittorengas K mm f/8 ED (sarjanumerot ) mm f/11 ED (sarjanumerot ) mm f/9.5 (sarjanumerot ) F3AF:n AF-objektiivit (AF 80 mm f/2.8, AF 200 mm f/3.5 ED, AF-telejatke TC-16) PC 28 mm f/4 (sarjanumero tai aiempi) PC 35 mm f/2.8 (sarjanumerot ) PC 35 mm f/3.5 (vanhanmallinen) Reflex 1000 mm f/6.3 (vanhanmallinen) Reflex 1000 mm f/11 (sarjanumerot ) Reflex 2000 mm f/11 (sarjanumerot )

219 D Yhdysrakenteinen salama Yhdysrakenteista salamaa voi käyttää polttoväliltään mm olevien objektiivien kanssa, mutta joissain tapauksissa salama ei välttämättä pysty valaisemaan koko kohdetta joillain etäisyyksillä tai polttoväleillä objektiivin luomien varjojen takia, kun taas objektiivit, jotka peittävät punasilmäisyyden vähennysvalon näkymän, saattavat häiritä punasilmäisyyden vähennystä. Irrota vastavalosuojat estääksesi varjojen syntymistä. Salaman pienin kantama on 0,6 m, ja salamaa ei voi käyttää makro-objektiivien makrokuvausalueella. Salama ei välttämättä pysty valaisemaan kohdetta kokonaan, kun seuraavia objektiiveja käytetään pienemmillä kuin alla luetelluilla etäisyyksillä: Objektiivi Zoomausasento Pienin etäisyys ilman vinjetointia AF-S DX NIKKOR mm f/ G ED 24 mm 2,5 m AF-S DX Zoom-Nikkor mm f/4g IF-ED 24 mm 1,0 m AF-S NIKKOR mm f/4g ED VR 35 mm 1,0 m AF-S DX NIKKOR mm f/ G ED VR mm Ei vinjetointia AF-S Zoom-Nikkor mm f/2.8d IF-ED 28 mm 1,0 m 35 mm Ei vinjetointia 28 mm 1,5 m AF-S DX Zoom-Nikkor mm f/2.8g IF-ED 35 mm 1,0 m mm Ei vinjetointia AF Zoom-Nikkor mm f/ D IF-ED 24 mm 1,0 m mm Ei vinjetointia AF-S DX Zoom-Nikkor mm f/ G IF-ED 18 mm 1,0 m mm Ei vinjetointia AF-S DX NIKKOR mm f/ G ED VR 18 mm 3,0 m 24 mm 1,0 m AF-S DX Zoom-Nikkor mm f/ G IF-ED 18 mm 2,0 m mm Ei vinjetointia AF-S DX VR Zoom-Nikkor mm f/ G IF-ED, 24 mm 1,0 m AF-S DX NIKKOR mm f/ G ED VR II mm Ei vinjetointia AF-S DX NIKKOR mm f/ G ED VR mm 1,0 m 24 mm 2,5 m AF Zoom-Nikkor mm f/2.8d IF 28 mm 1,0 m 35 mm Ei vinjetointia AF-S NIKKOR 24 mm f/1.4g ED 24 mm 1,0 m AF-S NIKKOR mm f/2.8g ED 35 mm 1,5 m mm Ei vinjetointia AF-S VR Zoom-Nikkor mm f/ G IF-ED 24 mm 1,0 m mm Ei vinjetointia AF-S NIKKOR mm f/4g ED VR 24 mm 1,5 m AF-S Zoom-Nikkor mm f/2.8d IF-ED 35 mm 1,5 m mm Ei vinjetointia AF-S NIKKOR mm f/ G ED VR 28 mm 1,5 m 35 mm 1,0 m 202

220 Objektiivi Zoomausasento Pienin etäisyys ilman vinjetointia AF-S VR Zoom-Nikkor mm f/4g IF-ED 250 mm 2,5 m 350 mm 2,0 m 200 mm 5,0 m AF-S NIKKOR mm f/4g ED VR II 250 mm 3,0 m 300 mm 2,5 m mm Ei vinjetointia PC-E NIKKOR 24 mm f/3.5d ED * 24 mm 3,0 m * Ilman siirtoa tai kallistusta. Käytettäessä AF-S NIKKOR mm f/2.8g ED -objektiivia salama ei pysty valaisemaan kohdetta kokonaan millään etäisyydellä. D Tarkennusapuvalo Tarkennusapuvalo ei ole käytettävissä seuraavien objektiivien kanssa: AF-S NIKKOR mm f/2.8g ED AF-S Zoom-Nikkor mm f/2.8d IF-ED AF-S NIKKOR mm f/ G ED VR AF-S VR Nikkor 200 mm f/2g IF-ED AF-S DX NIKKOR mm f/ G ED VR AF-S NIKKOR 200 mm f/2g ED VR II AF-S VR Zoom-Nikkor mm f/2.8g IF-ED AF-S VR Zoom-Nikkor mm f/4g IF-ED AF-S NIKKOR mm f/2.8g ED VR II AF-S NIKKOR mm f/4g ED VR II Alle 1 m:n etäisyyksillä seuraavat objektiivit saattavat peittää tarkennusapuvalon ja häiritä automaattitarkennusta heikossa valaistuksessa: AF-S NIKKOR mm f/4g ED VR AF-S VR Zoom-Nikkor mm f/ G AF-S Zoom-Nikkor mm f/2.8d IF-ED IF-ED AF-S DX Zoom-Nikkor mm f/2.8g IF-ED AF-S NIKKOR mm f/4g ED VR AF-S DX NIKKOR mm f/ G ED VR AF-S Zoom-Nikkor mm f/2.8d IF-ED AF-S DX VR Zoom-Nikkor mm f/ G IF-ED AF-S NIKKOR 35 mm f/1.4g AF-S DX NIKKOR mm f/ G ED VR II AF-S NIKKOR mm f/4g ED AF-S DX NIKKOR mm f/ G ED VR AF-S NIKKOR 85 mm f/1.4g AF-S NIKKOR mm f/2.8g ED AF-S VR Micro-Nikkor 105 mm f/2.8g IF-ED A Kuvakulman laskeminen 35mm:n kameran kuva-ala on mm. D5200:n kuva-ala puolestaan on 23,5 15,6 mm, joten 35 mm:n kameran kuvakulma on noin 1,5 kertaa suurempi kuin D5200:n. Objektiivien likimääräisen polttovälin D5200:lle 35mm:n koossa voi laskea kertomalla objektiivin polttovälin n. 1,5:llä. Objektiivi Kuvan koko (35 mm:n koko) (36 24 mm) Kuvakulma (35 mm:n koko) Kuvakulma (D5200) Kuvan lävistäjä Kuvan koko (D5200) (23,5 15,6 mm) 203

221 Lisävarusteena saatavat salamalaitteet Kamera tukee Nikonin luovaa valaistusjärjestelmää (CLS) ja sitä voi käyttää CLSyhteensopivien salamalaitteiden kanssa. Lisävarusteena saatavat salamalaitteet voi kiinnittää suoraan kameran varusteluistiin alla kuvatulla tavalla. Varusteluistissa on turvalukitus sellaisia salamalaitteita varten, joissa on sokka. 1 Irrota varusteluistin suojus. 2 Kiinnitä salamalaite varusteluistiin. Katso lisätietoja salamalaitteen mukana toimitetusta käyttöoppaasta. Yhdysrakenteinen salama ei välähdä, kun lisävarusteena saatava salamalaite on kiinnitetty. A Täsmäysliitännän sovitin AS-15 Kun kameran varusteluistiin kiinnitetään täsmäysliitännän sovitin AS-15 (saatavilla erikseen), salamalisävarusteet voidaan kytkeä täsmäysjohdon avulla. D Käytä vain Nikon-merkkisiä salamalisävarusteita Käytä vain Nikon-salamalaitteita. Varusteluistiin kohdistuva negatiivinen tai yli 250 V:n jännite saattaa estää normaalin toiminnan ja lisäksi vahingoittaa kameran tai salaman täsmäyspiirejä. Ennen kuin käytät Nikon-salamalaitetta, jota ei ole mainittu tässä luvussa, pyydä lisätietoja valtuutetulta Nikon-huoltoedustajalta. 204

222 Nikonin luova valaistusjärjestelmä (CLS) Nikonin kehittynyt luova valaistusjärjestelmä (CLS) edistää kameran ja yhteensopivien salamalaitteiden välistä tiedonsiirtoa parantaen salamavalokuvausta. Katso lisätietoja salamalaitteen mukana toimitetusta dokumentaatiosta. CLS-yhteensopivat salamalaitteet Kameraa voi käyttää seuraavien CLS-yhteensopivien salamalaitteiden kanssa: Ominaisuus Salamalaite SB SB SB-800 SB SB-600 SB SB-R200 3 Ohjeluku 4 ISO ISO Jos SB-910-, SB-900- tai SB-700-salamalaitteeseen on kiinnitetty värisuodin, kun valkotasapainon asetuksena on AUTO tai N (salama), kamera tunnistaa suotimen automaattisesti ja säätää valkotasapainon sen mukaisesti. 2 Langaton salaman ohjaus ei ole käytettävissä SB-400:n kanssa. 3 Ohjataan etänä käyttämällä lisävarusteena saatavaa SB-910-, SB-900-, SB-800- tai SB-700-salamalaitetta tai SU-800- langatonta salamanohjainta. 4 m, 20 C, SB-910, SB-900, SB-800, SB-700 ja SB mm:n zoomauspään asennossa; SB-910, SB-900 ja SB-700 vakiovalaistuksella. Langaton salamanohjain SU-800: Kun SU-800 on kiinnitetty CLS-yhteensopivaan kameraan, sitä voi käyttää etäsalamalaitteiden SB-910, SB-900, SB-800, SB-700, SB-600 ja SB-R200 ohjaimena enintään kolmelle ryhmälle. SU-800:ssa itsessään ei ole salamaa. 205 A Ohjeluku Laske salaman kantama täydellä teholla jakamalla ohjeluku aukolla. Esimerkiksi asetuksella ISO 100 SB-800:n ohjeluku on 38 m (35 mm:n zoomauspään asento); sen kantama aukon ollessa f/5.6 on 38 5,6 tai noin 6,8 metriä. ISO-herkkyyden kaksinkertaistuessa kerro ohjeluku 2:n neliöjuurella (noin 1,4:llä).

223 Seuraavat toiminnot ovat käytettävissä CLS-yhteensopivien salamalaitteiden kanssa: CLS-yhteensopivat salamalaitteet SB-910 SU-800 SB-900 SB-800 SB-700 SB-600 Ohjain Lähikuvaus SB-R200 SB-400 Digitaalisen järjestelmäkameran tasapainotettu i-ttl-täytesalama i-ttl z z z z z Digitaalisen järjestelmäkameran z vakio-i-ttl-täytesalama z 2 z z 2 z AA Automaattiaukko z 3 z 3 A Ei-TTL-automatiikka z 3 z 3 GN Etäisyyden mukainen käsisäätö z z z M Käsisäätö z z z z z 4 RPT Sarjasalama z z Etäsalamaohjaus z z z z z i-ttl i-ttl z z z [A:B] Nopea langaton salaman ohjaus z z AA Automaattiaukko z 5 z 5 A Ei-TTL-automatiikka z z M Käsisäätö z z z RPT Sarjasalama z z i-ttl i-ttl z z z z z [A:B] Nopea langaton salaman ohjaus z z z z z AA Automaattiaukko z 5 z 5 A Ei-TTL-automatiikka z z M Käsisäätö z z z z z RPT Sarjasalama z z z z Salaman väritietojen välitys z z z z z Monialuetarkennuksen apuvalo z z z z z Punasilmäisyyden vähennys z z z z z Salamatilan valinta kameralla z Salamalaitteen laiteohjelman päivitys kameralla z z Kehittynyt langaton valaistus Yksi salama Päälaite Etälaite 1 Ei käytettävissä pistemittauksen kanssa. 2 Voidaan valita myös salamalaitteella. 3 AA-/A-tilan valinta tehdään salamalaitteella käyttäen mukautettuja asetuksia. A valitaan, kun käytössä on ei-mikroprosessoriohjattu objektiivi. 4 Voidaan valita kameralla (0 164). 5 Ei-mikroprosessoriohjattua objektiivia käytettäessä ei-ttl-automatiikkaa (A) käytetään riippumatta salamalaitteella valitusta tilasta. 206

224 Muut salamalaitteet Seuraavia salamalaitteita voi käyttää ei-ttl-automatiikka- ja käsisäätötiloissa. SB-30, SB-27 2, SB-22S, SB-22, Salamalaite SB-80DX, SB-28DX, SB-28, SB-23, SB-29 3, Salamatila SB-26, SB-25, SB-24 SB-50DX 1 SB-20, SB-16B, SB-15 SB-21B 3, SB-29S 3 A Ei-TTLautomatiikka z z M Käsisäätö z z z z G Sarjasalama z REAR Jälkiverhon täsmäys 4 z z z z 1 Valitse tila P, S, A tai M, laske yhdysrakenteinen salama ja käytä vain lisävarusteena saatavaa salamalaitetta. 2 Salamatilaksi asetetaan automaattisesti TTL, eikä sulkimen laukaisu ole käytössä. Aseta salamalaitteen tilaksi A (ei-ttl-automaattisalama). 3 Automaattitarkennus on käytettävissä vain AF-S VR Micro-Nikkor 105 mm f/2.8g IF-ED- ja AF-S Micro NIKKOR 60 mm f/2.8g ED -objektiiveilla. 4 Käytettävissä, kun salamatila valitaan kameralla. 207

225 D Lisävarusteena saatavia salamalaitteita koskevia huomautuksia Katso lisätietoja salamalaitteen käyttöoppaasta. Jos salamalaite tukee CLS-järjestelmää, katso lisätietoja CLS-yhteensopivia digitaalisia järjestelmäkameroita käsittelevästä luvusta. D5200 ei sisälly digitaalinen järjestelmäkamera -luokkaan SB-80DX:n, SB-28DX:n ja SB-50DX:n käyttöoppaissa. Jos lisävarusteena saatava salamalaite on kiinnitetty muissa kuvaustiloissa kuin j, % ja 3, salama välähtää joka kuvan kohdalla myös tiloissa, joissa yhdysrakenteista salamaa ei voi käyttää. i-ttl-salamaohjausta voi käyttää ISO-herkkyyksillä Arvoa 6400 suuremmilla asetuksilla haluttua lopputulosta ei välttämättä saavuteta kaikilla etäisyyksillä tai aukkoasetuksilla. Jos salaman valmiusilmaisin vilkkuu noin kolmen sekunnin ajan valokuvan ottamisen jälkeen, salama on välähtänyt täydellä teholla ja valokuva saattaa olla alivalottunut. Kun SC-sarjan 17-, 28- tai 29-täsmäysjohtoa käytetään kuvattaessa kamerasta erillään olevalla salamalla, oikeaa valotusta ei välttämättä saavuteta i-ttl-tilassa. Pistemittauksen valitsemista suositellaan vakio-i-ttl-salamaohjauksen valitsemiseksi. Ota testikuva ja tarkista tulos näytöltä. Käytä i-ttl-ohjauksessa salamalaitteen mukana toimitettua valonhajotinta tai heijastuslevyä. Älä käytä muita paneeleita, kuten heijastusvarjoja, koska ne saattavat aiheuttaa virheellisen valotuksen. Jos lisävarusteena saatavan SB-910-, SB-900-, SB-800-, SB-700- tai SB-600-salamalaitteen tai SU-800- langattoman salamanohjaimen säätimiä käytetään salaman korjauksen asettamiseen, Y tulee näkyviin tietonäytölle. SB-910, SB-900, SB-800, SB-700, SB-600 ja SB-400 sisältävät punasilmäisyyden vähennyksen, ja SB-910, SB-900, SB-800, SB-700, SB-600 ja SU-800 sisältävät tarkennusapuvalaistuksen seuraavilla rajoituksilla: SB-910 ja SB-900: Tarkennusapuvalo on käytettävissä mm:n AFobjektiiveilla, mutta automaattitarkennus on käytettävissä mm mm mm vain oikealla olevan kuvan osoittamissa tarkennuspisteissä. SB-800, SB-600 ja SU-800: Tarkennusapuvalo on käytettävissä mm:n AF-objektiivien kanssa, mutta automaattitarkennusta voi mm mm mm käyttää vain oikealla olevassa kuvassa näkyvien tarkennuspisteiden kanssa. SB-700: Tarkennusapuvalo on käytettävissä mm:n AFobjektiivien kanssa, mutta automaattitarkennusta voi käyttää mm vain oikealla olevassa kuvassa näkyvien tarkennuspisteiden kanssa. 208

226 Muut lisävarusteet Käyttöoppaan laadintahetkellä seuraavat lisävarusteet olivat saatavilla D5200-kameraan. Virtalähteet Suotimet Etsimen okulaarin lisävarusteet Ohjelmisto Rungon suojus Litiumioniakku EN-EL14 (0 14): EN-EL14-vara-akkuja on saatavilla paikallisilta jälleenmyyjiltä ja valtuutetuilta Nikon-huoltoedustajilta. Myös EN-EL14a-akkuja voi käyttää. Akkulaturi MH-24 (0 14): Lataa EN-EL14a- ja EN-EL14-akut. Virtaliitäntä EP-5A, verkkolaite EH-5b: Nämä lisävarusteet toimivat kameran kestävinä virtalähteinä (myös EH-5a- ja EH-5-verkkolaitteita voi käyttää). EP-5A-virtaliitäntä tarvitaan kameran liittämiseen EH-5b-, EH-5a- tai EH-5-verkkolaitteeseen; katso lisätietoja sivulta 212. Erikoistehosteita hyödyntävään valokuvaukseen tarkoitetut suotimet saattavat häiritä automaattitarkennusta tai elektronista etäisyysmittaria. D5200-kamerassa ei voi käyttää lineaaripolarisaatiosuotimia. Käytä sen sijaan C-PL- tai C-PL II -pyöröpolarisaatiosuotimia. NC-suotimien käyttöä suositellaan objektiivin suojaamiseksi. Haamukuvien välttämiseksi suotimen käyttöä ei suositella, kun kohde on rajattu kirkasta valoa vasten tai kun kuvassa on kirkas valonlähde. Keskustapainotteista mittausta suositellaan suotimille, joiden valotuskerroin (suodinkerroin) on yli 1 (Y44, Y48, Y52, O56, R60, X0, X1, C-PL, ND2S, ND4, ND4S, ND8, ND8S, ND400, A2, A12, B2, B8, B12). Katso lisätietoja suotimen käyttöoppaasta. Okulaarin korjauslinssit DK-20C: Linssit ovat käytettävissä dioptereilla 5, 4, 3, 2, 0, +0,5, +1, +2 ja +3 m 1, kun kameran diopterin säädin on neutraalissa asennossa ( 1 m 1 ). Käytä okulaarin korjauslinssejä vain, jos haluttua tarkennusta ei saavuteta yhdysrakenteisen diopterin säätimen ( 1,7 +0,7 m 1 ) avulla. Kokeile okulaarin korjauslinssejä ennen ostamista varmistaaksesi, että haluamasi tarkennus onnistuu. Kumista silmäsuppiloa ei voi käyttää okulaarin korjauslinssien kanssa. Suurentava okulaari DG-2: DG-2 suurentaa etsimen keskustan näkymän, jolloin tarkennuksen voi tehdä tarkemmin. Edellyttää okulaarisovitinta (saatavilla erikseen). Okulaarisovitin DK-22: DK-22 tarvitaan DG-2-suurentimen kiinnittämiseen. Kulmatähtäin DR-6: DR-6 kiinnittyy etsimen okulaariin kohtisuorassa, minkä ansiosta etsimen kuvaa voi katsoa objektiiviin nähden kohtisuorassa (esimerkiksi suoraan ylhäältä kameran ollessa vaaka-asennossa). Capture NX 2: Täydellinen valokuvien muokkauspaketti, jolla voidaan esimerkiksi säätää valkotasapainoa ja värinhallintapisteitä. Camera Control Pro 2: Ohjaa kameraa etänä tietokoneelta tallentaaksesi elokuvia ja valokuvia ja tallentaaksesi valokuvia suoraan tietokoneen kiintolevylle. Huomaa: Käytä Nikon-ohjelmistojen uusimpia versioita. Useimmissa Nikonohjelmistoissa on mahdollisuus automaattiseen päivitykseen, kun tietokone on yhteydessä Internetiin. Katso viimeisimmät tiedot tuetuista käyttöjärjestelmistä sivulla xv luetelluilta verkkosivuilta. Rungon suojus BF-1B/Rungon suojus BF-1A: Rungon suojus estää pölyä pääsemästä peiliin, etsimeen ja alipäästösuotimeen, kun objektiivi ei ole paikallaan. 209

227 Langaton kauko-ohjain ML-L3 (0 31): ML-L3 toimii 3 V:n CR2025-paristolla. Kaukoohjaimet/ langaton kauko-ohjain Paina paristotilan salpaa oikealle (q), laita sormenkynsi rakoon ja avaa paristotila (w). Varmista, että paristo on asetettu oikein päin (r). Langaton kauko-ohjain WR-R10 * /WR-T10: Kun langaton kauko-ohjain WR-R10 on kiinnitetty, kameraa voi ohjata langattomasti käyttämällä langatonta kauko-ohjainta WR-T10 (0 32, 175). Aseta sormenkynsi paristotilan salvan takana olevaan rakoon ja avaa paristotila (q). Varmista, että paristo on asetettu oikein päin (e). Mikrofonit Stereomikrofoni ME-1 (0 104) * Lisälaiteliitännän lisävarusteet USB- ja AVliitännän lisävarusteet D5200:ssa on lisälaiteliitäntä WR-R10- langattomille kaukoohjaimille (0 175), MC-DC2- langallisille kauko-ohjaimille (0 60) ja GP-1-GPS-laitteille (0 175), jotka kiinnitetään niin, että liittimessä oleva 4-merkki kohdistetaan lisälaiteliitännän vieressä olevan 2-merkin kanssa (sulje liitännän suojus, kun liitäntä ei ole käytössä). UC-E17- ja UC-E6-USB-kaapelit (0 134) Langaton mobiiliyhteyssovitin WU-1a * : Tukee kaksisuuntaista tiedonsiirtoa kameran ja Wireless Mobile Adapter Utility -sovelluksella varustettujen älylaitteiden välillä. * Langaton kauko-ohjain WR-R10 ei voi olla kiinnitettynä yhtä aikaa langattoman mobiiliyhteyssovittimen WU-1a tai stereomikrofonin ME-1 kanssa. Jos lisävarusteita yritetään kiinnittää väkisin, kamera tai lisävaruste saattaa vahingoittua. 210

228 Hyväksytyt muistikortit Seuraavat SD-muistikortit on testattu ja hyväksytty käytettäviksi D5200-kamerassa. Elokuvien tallennukseen suositellaan kortteja, joiden kirjoitusnopeus on vähintään luokkaa 6. Tallennus saattaa päättyä odottamatta, kun käytetään kortteja, joiden kirjoitusnopeus on hitaampi. SD-muistikortit SDHC-muistikortit 2 SDXC-muistikortit 3 SanDisk Toshiba 4 Gt, 8 Gt, 16 Gt, 32 Gt 64 Gt Panasonic 2 Gt 1 4 Gt, 6 Gt, 8 Gt, 12 Gt, 16 Gt, 24 Gt, 32 Gt 48 Gt, 64 Gt Lexar Media Platinum II 4 Gt, 8 Gt, 16 Gt, 32 Gt Professional 64 Gt, 128 Gt Full-HD Video 4 Gt, 8 Gt, 16 Gt 1 Varmista, että kortinlukijat tai muut laitteet, joiden kanssa korttia käytetään, tukevat 2 Gt:n kortteja. 2 Varmista, että kortinlukijat tai muut laitteet, joiden kanssa korttia käytetään, ovat SDHC-yhteensopivia. Kamera tukee UHS-1-formaattia. 3 Tarkista, että kortinlukijat tai muut laitteet, joiden kanssa korttia käytetään, ovat SDXC-yhteensopivia. Kamera tukee UHS-1-formaattia. Muita muistikortteja ei ole testattu. Pyydä lisätietoja yllä mainituista korteista valmistajalta. 211

229 Virtaliitännän ja verkkolaitteen liittäminen Sammuta kamera ennen lisävarusteena saatavan virtaliitännän ja verkkolaitteen kiinnittämistä. 1 Valmistele kamera. Avaa akkutilan (q) ja virtaliitännän (w) kannet. 2 Aseta EP-5A-virtaliitäntä paikalleen. Varmista, että liitäntä asetetaan kuvan osoittamassa asennossa, ja paina liitännällä oranssia akkusalpaa sivulle. Salpa lukitsee liitännän paikalleen, kun liitäntä on työnnetty kokonaan sisään. 3 Sulje akkutilan kansi. Aseta virtaliitännän kaapeli niin, että se kulkee virtaliitännän aukon läpi, ja sulje akkutilan kansi. 4 Liitä verkkolaite. Liitä verkkolaitteen virtajohto verkkolaitteen verkkovirtapistokkeeseen (e) ja EP-5A-virtajohto tasavirtapistokkeeseen (r). Näytöllä näkyy P-kuvake, kun kamera saa virtansa verkkolaitteen ja virtaliitännän kautta. 212

230 Kameran hoito Säilytys Kun kameraa ei ole tarkoitus käyttää pitkään aikaan, irrota akku ja säilytä sitä viileässä, kuivassa paikassa liitinsuojus paikallaan. Estä homeen tai härmän muodostuminen säilyttämällä kameraa kuivassa, hyvin ilmastoidussa paikassa. Älä säilytä kameraa paikassa, jossa on naftaliini- tai kamferipohjaista koimyrkkyä, tai: huonosti ilmastoiduissa tiloissa tai tiloissa, joissa ilmankosteus on yli 60 % voimakkaita sähkömagneettisia kenttiä tuottavien laitteiden, kuten televisioiden tai radioiden, lähellä yli 50 C:n tai 10 C:n lämpötiloissa Puhdistaminen Kameran runko Objektiivi, peili ja etsin Näyttö Poista pöly ja nukka puhaltimella ja pyyhi pinta varovasti pehmeällä, kuivalla liinalla. Kun kameraa on käytetty rannalla tai meren äärellä, pyyhi hiekka ja suola pois puhtaaseen veteen kevyesti kostutetulla liinalla ja kuivaa huolellisesti. Tärkeää: Kameran sisälle pääsevä pöly tai muut epäpuhtaudet saattavat aiheuttaa vaurion, jota takuu ei kata. Nämä lasiosat vahingoittuvat helposti. Poista pöly ja nukka puhaltimella. Jos käytät paineilmapuhallinta, pidä pullo pystyasennossa, jotta nestettä ei vuoda pullosta. Poista sormenjäljet ja muut tahrat kostuttamalla pehmeä liina pieneen määrään linssinpuhdistusainetta ja pyyhkimällä varovaisesti. Poista pöly ja nukka puhaltimella. Poista sormenjäljet ja muut tahrat pyyhkimällä pinta kevyesti pehmeällä liinalla tai säämiskällä. Älä paina näyttöä, jotta näyttö ei vahingoitu. Älä käytä alkoholia, tinneriä tai muita haihtuvia kemikaaleja. 213 D Kameran ja lisävarusteiden huolto Kamera on tarkkuuslaite, joka vaatii säännöllistä huoltoa. Nikon suosittelee tarkastuttamaan kameran alkuperäisellä jälleenmyyjällä tai valtuutetulla Nikon-huoltoedustajalla vuoden tai kahden välein ja huollattamaan sen kolmen tai viiden vuoden välein (huomaa, että nämä palvelut ovat maksullisia). Säännöllistä tarkastusta ja huoltoa suositellaan erityisesti, jos kameraa käytetään ammatillisiin tarkoituksiin. Kaikki kameran kanssa säännöllisesti käytettävät lisävarusteet, kuten objektiivit ja salamalaitteet, tulisi ottaa mukaan, kun kamera viedään tarkastukseen tai huoltoon.

231 Alipäästösuodin Kameran kuvaelementtinä toimivassa kuvakennossa on alipäästösuodin moiré-ilmiön estämiseksi. Jos epäilet, että suotimessa on likaa tai pölyä, joka näkyy valokuvissa, voit puhdistaa suotimen asetusvalikon vaihtoehdolla Puhdista kuvakenno. Suotimen voi puhdistaa milloin tahansa vaihtoehdolla Puhdista nyt, tai puhdistus voidaan suorittaa aina kun kamera kytketään päälle tai pois päältä. Puhdista nyt 1 Aseta kamera pohja alaspäin. Kuvakennon puhdistus toimii tehokkaimmin, kun kamera asetetaan pohja alaspäin oikealla olevan kuvan mukaisesti. 2 Valitse asetusvalikosta Puhdista kuvakenno. Näytä valikot painamalla G-painiketta. Korosta asetusvalikossa Puhdista kuvakenno (0 167) ja paina 2. G-painike 3 Valitse Puhdista nyt. Korosta Puhdista nyt ja paina J. Kamera tarkistaa kuvakennon ja aloittaa sitten puhdistuksen. 1 vilkkuu etsimessä, eikä muita toimintoja voi suorittaa. Älä poista tai irrota virtalähdettä, ennen kuin puhdistus on päättynyt ja oikealla näkyvää viestiä ei enää näytetä. 214

232 Puhdista käynn./samm. Valitse jokin seuraavista vaihtoehdoista: Vaihtoehto 5 Puhdista käynnistäessä 6 Puhdista sammuttaessa Puhdista käynn. 7 ja samm. Ei puhdistusta Kuvaus Kuvakenno puhdistetaan automaattisesti joka kerta kun kamera kytketään päälle. Kuvakenno puhdistetaan automaattisesti sammutuksen aikana joka kerta kun kamera kytketään pois päältä. Kuvakenno puhdistetaan automaattisesti, kun kamera käynnistetään ja sammutetaan. Kuvakennon automaattinen puhdistus on pois käytöstä. 1 Valitse Puhdista kuvakenno asetusvalikosta. Näytä valikot painamalla G-painiketta. Korosta asetusvalikossa Puhdista kuvakenno (0 167) ja paina 2. G-painike 2 Valitse Puhdista käynn./samm. Korosta Puhdista käynn./samm. ja paina 2. 3 Valitse vaihtoehto. Korosta vaihtoehto ja paina J. D Kuvakennon puhdistaminen Kameran säätimien käyttäminen käynnistyksen aikana keskeyttää kuvakennon puhdistuksen. Kuvakennon puhdistusta ei välttämättä suoriteta käynnistyksen yhteydessä, jos salama latautuu. Puhdistus tapahtuu alipäästösuodinta tärisyttämällä. Jos kaikki pöly ei lähde Puhdista kuvakenno -valikon toiminnoilla, puhdista kuvakenno käsin (0 216) tai ota yhteyttä valtuutettuun Nikon-huoltoedustajaan. Jos kuvakenno puhdistetaan useita kertoja peräkkäin, kuvakennon puhdistus saattaa tilapäisesti kytkeytyä pois käytöstä kameran sisäisten piirien suojaamiseksi. Puhdistuksen voi tehdä uudelleen lyhyen tauon jälkeen. 215

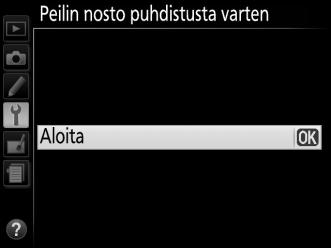

233 Puhdistaminen käsin Jos epäpuhtaudet eivät lähde alipäästösuotimesta asetusvalikon vaihtoehdolla Puhdista kuvakenno (0 214), suotimen voi puhdistaa käsin alla olevien ohjeiden mukaan. Huomaa kuitenkin, että suodin on erittäin herkkä ja vahingoittuu helposti. Nikon suosittelee, että suotimen puhdistaa vain valtuutettu Nikon-huoltohenkilöstö. 1 Lataa akku tai liitä verkkolaite. Alipäästösuotimen tarkistus tai puhdistus edellyttää luotettavaa virtalähdettä. Sammuta kamera ja aseta täyteen ladattu EN-EL14-akku tai liitä lisävarusteena saatava EP-5A-virtaliitäntä ja EH-5b-verkkolaite. 2 Irrota objektiivi. Sammuta kamera ja irrota objektiivi. 3 Valitse Peilin nosto puhdistusta varten. Kytke kamera päälle ja näytä valikot painamalla G-painiketta. Korosta asetusvalikossa Peilin nosto puhdistusta varten ja paina 2 (huomaa, että tämä vaihtoehto ei ole käytettävissä, kun akun varaus on H tai alle). G-painike 4 Paina J. Oikealla näkyvä viesti näytetään näytöllä. Palauta normaali toiminta tarkistamatta alipäästösuodinta sammuttamalla kamera. 5 Nosta peili. Paina laukaisin pohjaan. Peili nostetaan ja suljinverho avautuu, jolloin alipäästösuodin paljastuu. 6 Tutki alipäästösuodinta. Pidä kameraa niin, että valo osuu suoraan alipäästösuotimeen, ja tarkista, onko suotimessa pölyä tai nukkaa. Jos epäpuhtauksia ei näy, siirry vaiheeseen

234 7 Puhdista suodin. Puhdista pöly ja nukka suotimesta puhaltimella. Älä käytä puhallinharjaa, sillä harjakset voivat vahingoittaa suodinta. Lian, jota ei saada poistettua puhaltimella, saa poistaa vain valtuutettu Nikon-huoltohenkilöstö. Älä missään tapauksessa koske tai pyyhi suodinta. 8 Sammuta kamera. Peili palaa ala-asentoon ja suljinverho sulkeutuu. Aseta objektiivi tai rungon suojus takaisin paikalleen. A Käytä luotettavaa virtalähdettä Suljinverho on herkkä ja vahingoittuu helposti. Jos kamera sammuu peilin ollessa nostettuna, suljinverho sulkeutuu automaattisesti. Noudata seuraavia varotoimia estääksesi suljinverhon vahingoittumisen: Älä sammuta kameraa tai poista tai irrota virtalähdettä, kun peili on nostettu. Jos akkuvirta on loppumassa, kun peili on nostettuna, kamera antaa äänimerkin ja itselaukaisimen merkkivalo vilkkuu varoitukseksi siitä, että suljinverho sulkeutuu ja peili laskeutuu noin kahden minuutin kuluttua. Lopeta puhdistus tai tarkistus heti. D Alipäästösuotimen epäpuhtaudet Nikon pyrkii kaikin mahdollisin keinoin estämään epäpuhtauksen joutumisen alipäästösuotimeen tuotanto- ja toimitusvaiheessa. D5200 on kuitenkin tarkoitettu käytettäväksi vaihdettavien objektiivien kanssa, joten kameraan saattaa päästä epäpuhtauksia, kun objektiiveja irrotetaan tai vaihdetaan. Jos nämä epäpuhtaudet pääsevät kameran sisälle, ne saattavat joutua alipäästösuotimeen ja näkyä tietyissä olosuhteissa otetuissa valokuvissa. Kun kamerassa ei ole objektiivia, suojaa kamera asettamalla rungon suojus paikalleen poistaen ensin suojukseen mahdollisesti tarttunut pöly ja lika. Vältä objektiivien vaihtamista pölyisissä olosuhteissa. Jos alipäästösuotimeen pääsee epäpuhtauksia, puhdista suodin yllä kuvatulla tavalla tai vie suodin puhdistettavaksi valtuutetulle Nikon-huoltohenkilöstölle. Likaantuneella suotimella otettuja valokuvia voi korjata Capture NX 2:lla (saatavilla erikseen; 0 209) tai muiden valmistajien kuvankäsittelysovellusten kuvanpuhdistustoiminnoilla. 217

235 Kameran ja akun hoito: varoitukset Kameran hoito Älä pudota: Tuote saattaa mennä epäkuntoon, jos se altistuu voimakkaille iskuille tai tärinälle. Pidä kuivana: Tuote ei ole vedenpitävä ja saattaa mennä epäkuntoon, jos se upotetaan veteen tai altistetaan korkealle kosteudelle. Sisäosien ruostuminen voi aiheuttaa pysyvän vaurion. Vältä äkillisiä lämpötilan muutoksia: Äkilliset lämpötilan muutokset, esimerkiksi siirryttäessä kylmänä päivänä lämpimään rakennukseen tai sieltä ulos, saattavat aiheuttaa kosteuden tiivistymistä laitteen sisälle. Estä kosteuden tiivistymistä asettamalla laite kantolaukkuun tai muovipussiin ennen sen altistamista äkilliselle lämpötilan muutokselle. Vältä voimakkaita magneettikenttiä: Älä käytä tai säilytä laitetta voimakasta sähkömagneettista säteilyä tai magneettikenttiä kehittävien laitteiden lähettyvillä. Esimerkiksi radiolähettimien tuottama voimakas staattinen sähkövaraus tai magneettikenttä voi häiritä näytön toimintaa, vahingoittaa muistikortille tallennettuja tietoja tai vaikuttaa tuotteen sisäisiin virtapiireihin. Älä jätä objektiivia suunnatuksi aurinkoon: Älä jätä objektiivia suunnatuksi aurinkoon tai muuhun voimakkaaseen valonlähteeseen pitkäksi aikaa. Voimakas valo voi vahingoittaa kuvakennoa tai aiheuttaa valokuviin epäterävyyttä. Sammuta laite, ennen kuin poistat tai irrotat virtalähteen: Älä irrota virtajohtoa tai poista akkua, kun laite on päällä tai kun kuvien tallentaminen tai poistaminen on kesken. Virran äkillinen katkaisu näissä tilanteissa voi johtaa tietojen menettämiseen tai laitteen muisti- tai virtapiirien vahingoittumiseen. Estääksesi virran katkeamisen vahingossa vältä siirtämästä tuotetta sen ollessa liitettynä verkkolaitteeseen. Puhdistaminen: Kun puhdistat kameran runkoa, poista pöly ja nukka puhaltimella ja pyyhi sitten varovasti pehmeällä, kuivalla liinalla. Kun kameraa on käytetty rannalla tai meren äärellä, pyyhi hiekka ja suola pois puhtaaseen veteen kevyesti kostutetulla liinalla ja kuivaa kamera huolellisesti. Objektiivi ja peili vahingoittuvat helposti. Pöly ja nukka tulee poistaa varovasti puhaltimella. Kun käytät paineilmapuhallinta, pidä pullo pystyasennossa, jotta nestettä ei vuoda pullosta. Poista sormenjäljet ja muut tahrat objektiivista kostuttamalla pehmeä liina pieneen määrään linssinpuhdistusainetta ja pyyhkimällä objektiivi varovasti. Katso tietoa alipäästösuotimen puhdistamisesta kohdasta Alipäästösuodin (0 214, 216). Älä koske suljinverhoon: Suljinverho on hyvin ohut ja vahingoittuu helposti. Älä missään tapauksessa paina suljinverhoa, koske siihen puhdistusvälineillä tai suuntaa siihen voimakasta ilmavirtaa puhaltimella. Muuten verho saattaa naarmuuntua, vääntyä tai revetä. 218

236 Säilytys: Vältä homeen tai härmän muodostuminen säilyttämällä kameraa kuivassa, hyvin ilmastoidussa paikassa. Jos käytät verkkolaitetta, irrota se tulipalojen estämiseksi. Jos tuotetta ei ole tarkoitus käyttää pitkään aikaan, poista akku, jotta se ei pääse vuotamaan, ja pane kamera muovipussiin, jossa on kuivatusainetta. Älä kuitenkaan säilytä kameralaukkua muovipussissa, sillä se voi vahingoittaa laukun materiaalia. Huomaa, että ajan mittaan kuivatusaine menettää kykynsä sitoa kosteutta, joten se on vaihdettava säännöllisesti. Ota kamera pois säilytyspaikasta ainakin kerran kuussa, jottei siihen pääse kehittymään hometta tai härmää. Kytke kamera päälle ja laukaise suljin muutaman kerran, ennen kuin panet kameran takaisin säilytyspaikkaan. Säilytä akkua kuivassa, viileässä paikassa. Aseta liitinsuojus paikalleen, ennen kuin panet akun säilytyspaikkaan. Näyttöä koskevia huomautuksia: Näyttö on valmistettu erittäin tarkasti; vähintään 99,99 % pikseleistä on tehollisia ja enintään 0,01 % puuttuu tai on viallisia. Siten, vaikka näytöissä voi olla pikseleitä, jotka ovat aina päällä (valkoinen, punainen, sininen tai vihreä) tai aina pois päältä (musta), kyse ei ole viasta, eikä tällä ole vaikutusta laitteella otettuihin kuviin. Näytön kuvaa voi olla vaikea nähdä kirkkaassa valossa. Älä paina näyttöä, jotta se ei vahingoitu. Näytössä olevan pölyn tai nukan voi poistaa puhaltimella. Tahrat voi poistaa pyyhkimällä kevyesti pehmeällä liinalla tai säämiskällä. Jos näyttö rikkoutuu, on varottava rikkoutunutta lasia ja huolehdittava, ettei näytön nestekiteitä pääse iholle, silmiin tai suuhun. Moiré: Moiré-ilmiö on häiriökuviota, jota syntyy kuvassa olevan säännöllisesti toistuvan ruudukkokuvion, kuten kankaan kudoksen tai rakennuksen ikkunoiden, ja kameran kuvakennon ruudukon vuorovaikutuksesta. Jos valokuvissa ilmenee moiré-ilmiötä, kokeile muuttaa etäisyyttä kohteeseen, loitontaa tai lähentää tai muuttaa kohteen ja kameran välistä kulmaa. Akun hoito Akut voivat vuotaa tai räjähtää, jos niitä käsitellään väärin. Noudata seuraavia varotoimenpiteitä käsitellessäsi akkuja: Käytä vain tämän laitteen kanssa käytettäväksi hyväksyttyjä akkuja. Älä altista akkuja tulelle tai voimakkaalle kuumuudelle. Pidä akun liittimet puhtaina. Sammuta tuote ennen akun vaihtamista. Poista akku kamerasta tai laturista, kun laite ei ole käytössä, ja aseta liitinsuojus paikalleen. Nämä laitteet kuluttavat varausta vähitellen myös ollessaan sammutettuina ja voivat tyhjentää akun pisteeseen, jossa se ei enää toimi. Jos akkua ei ole tarkoitus käyttää pitkään aikaan, aseta se kameraan ja käytä akku tyhjäksi ennen kuin poistat sen ja varastoit sen paikkaan, jonka lämpötila on 15 C 25 C; vält kuumia tai kylmiä paikkoja. Toista tämä vähintään puolen vuoden välein. Kameran käynnistäminen ja sammuttaminen monta kertaa peräkkäin, kun akku on täysin tyhjä, lyhentää akun kestoa. Jos akku on täysin tyhjä, se täytyy ladata ennen käyttöä. 219

237 Akun sisäinen lämpötila saattaa nousta käytön aikana. Akun lataaminen sen sisäisen lämpötilan ollessa koholla heikentää akun suorituskykyä, ja akku saattaa jäädä latautumatta tai latautua vain osittain. Anna akun jäähtyä ennen latausta. Akun suorituskyky saattaa heikentyä, jos sen lataamista jatketaan sen jälkeen, kun akku on latautunut täyteen. Jos täyteen ladatun akun kesto lyhenee huomattavasti huoneenlämpötilassa käytettynä, akku täytyy vaihtaa. Osta uusi EN-EL14-akku. Lataa akku ennen käyttöä. Kun otat valokuvia tärkeistä tilanteista, pidä saatavilla täyteen ladattu EN-EL14-vara-akku. Paikasta riippuen vara-akkuja voi olla vaikeaa hankkia lyhyellä varoitusajalla. Huomaa, että kylmänä päivänä akun kapasiteetilla on tapana laskea. Käytä täyteen ladattua akkua, kun otat valokuvia ulkona kylmässä säässä. Pidä vara-akku lämpimässä paikassa ja ota se tarvittaessa käyttöön. Kun kylmä akku lämpenee, osa sen varauksesta voi palautua. Käytetyt akut ovat arvokas resurssi; kierrätä ne paikallisten määräysten mukaisesti. 220

238 Käytettävissä olevat asetukset Seuraavassa taulukossa luetellaan asetukset, joita voi säätää kussakin tilassa. Kuvausvalikko 1 k, p, n, o, s l, m, r, t, u, v w % g ( x, y, z, 0, 3, 1, 2, 3 i j P S, A, M Kuvanlaatu 2 z z z z z z z z z z z Kuvakoko 2 z z z z z z z z z z z Valkotasapaino 2 z z Aseta Picture Control 2 z z Autom. vääristymien korjaus z z z z z z z z z z z Väriavaruus z z z z z z z z z z z Aktiivinen D-Lighting 2 z z HDR (laaja dynaaminen alue) 2 z z Kohinan väh. kun pitkä valotus z z z z z z z z z z Kohinan väh. kun suuri ISO z z z z z z z z z z ISO-herkkyysasetukset 2 z z z z z z z z Kuvanottotapa 2 z 3 z 3 z z z 3 z 3 z 3 z 3 z 3 z 3 z 3 Päällekkäisvalotus 2 z z Ajastettu kuvaus z z z z z z z z z z z Elokuva-asetukset z z z z z z z z z z z Tarkennustila (etsin) z z z z z z z z z z Tarkennusaluetila (etsin) z 3 z 3 z z z 3 z 3 z 3 z 3 z 3 Tarkennustila (reaaliaikanäkymä/elokuva) z z z z z z z z z z z Tarkennusaluetila (reaaliaikanäkymä/elokuva) z z z 3 z 3 z 3 z 3 z 3 z 3 AE-L/AF-L-painikkeen pito z z z 3 z 3 z 3 z 3 z 3 z 3 z 3 Joustava ohjelma z Mittaus z z Valotuksen korjaus z z z 3 Haarukointi z z Salamatila z 3 z z z 3 z 3 z 3 Salaman korjaus z z Muut asetukset 2 221

239 i j P M s u, v w % g ( 2, 3 a1: AF-C-tilan ensisij. valinta z z z z z z z z z z z a2: Tarkennuspisteiden määrä z z z z z z z z z z z a3: Yhdysrak. tarkennusapuvalop z z z z z z z a4: Etäisyysmittari z z z z z z z z z z z b1: Valotussäädön porrastus z z z z z z z z z z z c1: Valotuslukitus laukaisimella z z z z z z z z z z z c2: Virrankatkaisun ajastimet z z z z z z z z z z z c3: Itselaukaisin z z z z z z z z z z z c4: Kauko-ohj. odotusaika (ML-L3) z z z z z z z z z z z d1: Äänimerkki z z z z z z z z z z z d2: Etsimen ruudukon näyttö z z z z z z z z z z z d3: ISO-näyttö z z z z z z z z z z z d4: Tiedostojen numerointi z z z z z z z z z z z d5: Valotuksen viivetila z z z z z z z z z z z d6: Merkitse päivämäärä z z z z z z z z z z z e1: Yhdysrak. salaman tila z z e2: Autom. haarukoinnin asetus z z f1: Fn-painikkeen tehtävä z z z z z z z z z z z f2: AE-L/AF-L-painikkeen teht. z z z z z z z z z z z f3: Käänteinen kiekon kääntö z z z z z z z z z z z f4: Laukaisu muistikortitta z z z z z z z z z z z f5: Käänteiset ilmaisimet z z z z z z z z z z z 1 Nollaa vaihtoehdolla Palauta kuv.valikon oletusaset. (0 150). 2 Nollaa palautuksella kahdella painikkeella (0 53). Ei vaikuta päällekkäisvalotuksen yksittäisiin asetuksiin. 3 Nollautuu, kun tilanvalitsin kierretään uuteen asetukseen. 4 Nollaa vaihtoehdolla Palauta mukaut. asetukset (0 156). Mukautetut asetukset 4 S, A, k, p, n, o, l, m, r, t, x, y, z, 0, 3, 1, 222

240 Valotusohjelma (tila P) Tilan P valotusohjelma näkyy seuraavassa graafissa: F (objektiivin polttoväli) 55 mm 55 mm < F 135 mm 135 mm < F f1 f1.4 f2 f2.8 Aukko f4 f5.6 f8 f11 f1.4 f22 f16 f22 f32 1 /2 1 /4 1 /8 1 /15 1 /30 1 /60 1 /125 1 /250 1 /500 1 / / / /8000 Suljinaika (sekunteina) EV:n suurin ja pienin arvo riippuvat ISO-herkkyydestä; yllä olevassa graafissa ISOherkkyyden oletetaan olevan ISO 100 -vastaava. Kun käytetään matriisimittausta, arvot yli 16 1 /3 EV pienennetään arvoon 16 1 /3 EV. 223

241 Vianmääritys Jos kamera ei toimi oikein, yritä selvittää häiriön syy alla olevan taulukon avulla, ennen kuin otat yhteyttä jälleenmyyjään tai Nikonin edustajaan. Akku/Näyttö Kamera on päällä, muttei reagoi: Odota, että tallennus päättyy. Jos ongelma ei poistu, sammuta kamera. Jos kamera ei sammu, poista akku ja aseta se takaisin paikalleen, tai jos käytät verkkolaitetta, irrota verkkolaite ja kytke se takaisin. Huomaa, että vaikka tallennettavana olevat tiedot menetetään, virtalähteen poistaminen tai irrottaminen ei vaikuta tallennettuihin tietoihin. Etsimen kuva on epätarkka: Säädä etsimen tarkennusta tai käytä erillistä okulaarin korjauslinssiä (0 17, 209). Näytöt sammuvat ilman varoitusta: Pidennä Mukautettuun asetukseen c2 (Virrankatkaisun ajastimet; 0 160) asetettua viivettä. Tietonäyttö ei tule näytölle: Laukaisin on painettuna puoleenväliin. Jos tietonäyttö ei tule näkyviin, kun otat sormen pois laukaisimelta, tarkista että Päällä on valittu kohtaan Automaattinen tietonäyttö (0 171) ja että akku on ladattu. Etsimen näyttö ei reagoi ja on himmeä: Tämän näytön reagointinopeus ja kirkkaus vaihtelevat lämpötilan mukaan. Kuvaus (kaikki tilat) Kamera käynnistyy hitaasti: Poista tiedostoja tai kansioita. Sulkimen laukaisu on estetty: Muistikortti on lukittu, täynnä tai se puuttuu (0 14, 18, 20). Suljin lukittu on valittu Mukautettuun asetukseen f4 (Laukaisu muistikortitta; 0 166) eikä muistikorttia ole asetettu (0 14). Yhdysrakenteinen salama latautuu (0 23). Kamera ei ole tarkentanut (0 22). Himmenninrenkaalla varustettu mikroprosessoriohjattu objektiivi on kiinnitetty, mutta aukkoa ei ole lukittu suurimpaan aukkoarvoon (0 200). Ei-mikroprosessoriohjattu objektiivi on kiinnitetty, mutta kamera ei ole tilassa M (0 201). Kamera ottaa vain yhden kuvan joka kerta kun laukaisinta painetaan sarjakuvaustilassa: Sarjakuvausta ei voida käyttää, jos yhdysrakenteinen salama välähtää (0 30, 45). Lopullinen kuva on suurempi kuin etsimessä näkyvä alue: Etsimen kuva-ala vaaka- ja pystysuunnassa on noin 95 %. Valokuvat ovat epätarkkoja: AF-S- tai AF-I-objektiivia ei ole kiinnitetty: käytä AF-S- tai AF-I-objektiivia tai tarkenna käsisäädöllä. Kamera ei pysty tarkentamaan automaattitarkennuksella: käytä käsisäätöä tai tarkennuksen lukitusta (0 34, 38, 40). Kamera on käsitarkennustilassa: tarkenna käsin (0 40). 224

242 Tarkennus ei lukitu, kun laukaisin painetaan puoleenväliin: Käytä A (L) -painiketta lukitaksesi tarkennuksen, kun reaaliaikanäkymä on pois päältä ja AF-C on valittu tarkennustilaksi tai kun valokuvaat liikkuvia kohteita AF-A-tilassa (0 38). Tarkennuspisteen valitseminen ei onnistu: e (Automaattinen alue; 0 36) on valittu: valitse jokin muu tarkennusaluetila. Käynnistä valmiustila-ajastin painamalla laukaisin puoleenväliin (0 23). Tarkennusaluetila ei ole valittavissa: Käsitarkennus on valittu (0 40, 95). Kuvakokoa ei voi muuttaa: Kuvanlaaduksi on valittu NEF (RAW) -vaihtoehto (0 43). Kamera tallentaa valokuvat hitaasti: Poista pitkän valotusajan kohinan vähennys käytöstä (0 153). Kuvissa näkyy kohinaa (kirkkaita pisteitä, satunnaisia kirkkaita kuvapisteitä, utua tai viivoja): Valitse pienempi ISO-herkkyys tai aseta suuren ISO-herkkyyden kohinan vähennys päälle (0 153). Suljinaika on yli 1 s: käytä pitkän valotusajan kohinan vähennystä (0 153). Kytke Aktiivinen D-Lighting pois päältä välttääksesi kohinan vaikutusten tehostumista (0 70). Kuvaa ei oteta, kun kauko-ohjaimen laukaisinta painetaan: Vaihda kauko-ohjaimen paristo (0 210). Valitse kauko-ohjainkuvanottotapa (0 31). Salama latautuu (0 23). Mukautettuun asetukseen c4 (Kauko-ohj. odotusaika (ML-L3) 0 161) valittu aika on kulunut loppuun. Kirkas valo häiritsee ML-L3-kauko-ohjainta. Äänimerkkiä ei kuulu: Pois on valittu Mukautettuun asetukseen d1 (Äänimerkki; 0 161). Kamera on hiljainen laukaisu -tilassa (0 29) tai elokuvaa tallennetaan (0 101). MF tai AF-C on valittu tarkennustilaksi, tai kohde liikkuu, kun AF-A on valittu (0 33). Valokuvissa on tahroja: Puhdista objektiivin etu- ja takaelementit. Jos ongelma ei poistu, puhdista kuvakenno (0 214). Kuviin ei merkitä päivämäärää: Kuvanlaaduksi on valittu NEF (RAW) -vaihtoehto (0 43, 163). Elokuviin ei tallennu ääntä: Mikrofoni pois on valittu kohtaan Elokuva-asetukset > Mikrofoni (0 103). Reaaliaikanäkymässä tai elokuvan tallentamisen aikana näkyy välkyntää tai juovaisuutta: Valitse kohtaan Välkynnänvähennys asetus, joka vastaa paikallisen verkkovirran taajuutta (0 172). Valikon kohtaa ei voi valita: Jotkin asetukset ei ole käytettävissä kaikissa tiloissa. 225

243 Kuvaus (P, S, A, M) Sulkimen laukaisu on estetty: Ei-mikroprosessoriohjattu objektiivi on kiinnitetty: kierrä kameran tilanvalitsin asentoon M (0 201). Tilanvalitsin on kierretty asentoon S sen jälkeen kun suljinajaksi on valittu Bulb - tai Time - aikavalotus tilassa M: valitse jokin muu suljinaika (0 57). Kaikki suljinajat eivät ole käytettävissä: Salama on käytössä (0 48). Kun Päällä on valittu kuvausvalikon kohtaan Elokuva-asetukset > Manuaaliset elokuva-aset., käytettävissä olevat suljinajat riippuvat kuvataajuudesta (0 104). Värit näyttävät epäluonnollisilta: Säädä valkotasapaino valonlähteen mukaan (0 76). Säädä Aseta Picture Control -asetuksia (0 86). Valkotasapainoa ei voida mitata: Kohde on liian tumma tai liian kirkas (0 80). Kuvaa ei voi valita valkotasapainon esiasetuksen lähteeksi: Kuvaa ei ole luotu D5200:lla (0 82). Picture Control -säätimen vaikutukset vaihtelevat kuvasta toiseen: Terävöittämisen, kontrastin tai värikylläisyyden asetukseksi on valittu A (automaattinen). Valitse jokin muu asetus saadaksesi yhdenmukaisia tuloksia kuvasarjoissa (0 88). Mittausta ei voi vaihtaa: Valotuksen lukitus on käytössä (0 63). Valotuksen korjaus ei ole käytettävissä: Valitse tila P, S tai A (0 55, 65). Pitkällä valotusajalla otetuissa kuvissa näkyy kohinaa (punertavia alueita ja muita häiriöitä): Ota pitkän valotusajan kohinan vähennys käyttöön (0 153). Toisto NEF (RAW) -kuvaa ei toisteta: Kuva on otettu NEF (RAW)+JPEG -kuvanlaadulla (0 43). Jotkin kuvat eivät näy toistossa: Valitse Kaikki kohtaan Toistokansio. Huomaa, että Nykyinen valitaan automaattisesti valokuvan ottamisen jälkeen (0 148). Pystysuuntaiset (muotokuva) kuvat näkyvät vaakasuuntaisina (maisema): Valitse Päällä kohtaan Käännä pysty (0 149). Kuva otettiin, kun Pois oli valittu kohtaan Automaattinen kuvan kääntö (0 174). Valokuva näkyy kuvan tarkastelussa (0 149). Kamera osoitti ylöspäin tai alaspäin kuvaa otettaessa (0 174). Kuvaa ei voi poistaa: Kuva on suojattu: poista suojaus (0 126). Muistikortti on lukittu (0 18). Kuvaa ei voi muokata: Kuvaa ei voi muokata enempää tällä kameralla (0 178). 226

244 Tulostustilausta ei voi muuttaa: Muistikortti on täynnä: poista kuvia (0 20, 127). Muistikortti on lukittu (0 18). Kuvaa ei voi valita tulostettavaksi: Kuva on NEF (RAW) -muodossa. Luo JPEG-kopio käyttäen vaihtoehtoa NEF (RAW) -käsittely tai siirrä kuva tietokoneelle ja tulosta se mukana toimitetun ohjelmiston tai Capture NX 2:n (0 134, 186) avulla. Kuva ei näy televisiossa: Valitse oikea videotila (0 172) tai lähdön tarkkuus (0 147). AV- (0 145) tai HDMI (0 146) -kaapelia ei ole liitetty oikein. Kamera ei reagoi HDMI-CEC-television kauko-ohjaimeen: Valitse Päällä kohtaan HDMI > Laitehallinta asetusvalikossa (0 147). Säädä television HDMI-CEC-asetukset laitteen mukana toimitettujen ohjeiden mukaan. Kuvia ei voi siirtää tietokoneelle: Käyttöjärjestelmä ei sovi yhteen kameran tai siirto-ohjelmiston kanssa. Käytä kortinlukijaa kopioidaksesi kuvat tietokoneelle (0 133). Kuvat eivät näy Capture NX 2:ssa: Päivitä uusimpaan versio (0 209). Pölynpoistotoiminnolla ei ole toivottua vaikutusta Capture NX 2:ssa: Kuvakennon puhdistus siirtää pölyä alipäästösuotimessa. Ennen kuvakennon puhdistusta tallennettuja pölynpoiston viitetietoja ei voi käyttää valokuvissa, jotka otetaan kuvakennon puhdistuksen jälkeen. Kuvakennon puhdistuksen jälkeen tallennettuja pölynpoiston viitetietoja ei voi käyttää valokuvissa, jotka on otettu ennen kuvakennon puhdistusta (0 171). Muut Tallennuspäivämäärä on väärä: Aseta kameran kello (0 16, 173). Valikon kohtaa ei voi valita: Jotkin vaihtoehdot eivät ole käytettävissä tietyillä asetusyhdistelmillä tai kun kamerassa ei ole muistikorttia (0 14, 178, 221). 227

245 Virheilmoitukset Tässä luvussa luetellaan etsimessä ja näytöllä näkyvät ilmaisimet ja virheilmoitukset. A Varoituskuvakkeet Näytöllä vilkkuva d ja etsimessä vilkkuva s ilmoittavat, että varoituksen tai virheviestin voi näyttää näytöllä painamalla W (Q) -painiketta. Ilmaisin Näyttö Lukitse objektiivin himmenninrengas pienimpään mahdolliseen aukkoon (suurin aukkoarvo). Objektiivia ei kiinnitetty Pidennä objektiivi ennen kuvaamista kiertämällä zoomausrengasta. Kamera ei laukea. Lataa akku. Akkua ei voi käyttää. Valitse akku, joka on tarkoitettu käytettäväksi tässä kamerassa. Alustusvirhe. Katkaise kamerasta virta ja kytke virta jälleen päälle. Akun varaus on vähissä. Suorita toiminto loppuun ja katkaise kamerasta virta välittömästi. Etsin B (vilkkuu) F/s (vilkkuu) F (vilkkuu) d/s (vilkkuu) d (vilkkuu) d/k (vilkkuu) Kelloa ei ole asetettu Aseta kameran kello. Ei muistikorttia Muistikortti on lukittu. Aseta lukko kirjoitusasentoon. S/s (vilkkuu) ( (vilkkuu) Ratkaisu 0 Aseta objektiivin himmenninrengas pienimpään aukkoon (suurin aukkoarvo). 19, 200 Kiinnitä ei-ix NIKKOR -objektiivi. 199 Jos ei-mikroprosessoriohjattu objektiivi on 59 kiinnitetty, valitse tila M. Kamerassa on objektiivi, jossa on sisäänvedettävän objektiivin putkessa oleva painike, ja objektiivi on sisäänvedetty. Paina 16 sisäänvedettävän objektiivin putkessa olevaa painiketta ja kierrä zoomausrengasta pidentääksesi objektiivin. Sammuta kamera ja lataa tai vaihda akku. 2, 14 Käytä Nikonin hyväksymää akkua. 209 Sammuta kamera, irrota akku ja aseta se takaisin kameraan ja käynnistä kamera uudelleen. Päätä puhdistus, sammuta kamera ja lataa tai vaihda akku. Sammuta kamera ja varmista, että kortti on asetettu oikein. Muistikortti on lukittu (kirjoitussuojattu). Liu uta kortin kirjoitussuojauskytkin kirjoitusasentoon. 2, ,

246 Näyttö Tätä muistikorttia ei voi käyttää. Kortti voi olla vahingoittunut. Aseta toinen kortti. Ei käytössä, jos Eye-Fi-kortti on lukittu. Tätä korttia ei ole alustettu. Alusta kortti. Kortti on täynnä Kohde on liian kirkas Kohde on liian tumma Ei aikavalotusta S-tilassa Ei aikaval. HDR-tilassa (/k (vilkkuu) (/k (vilkkuu) T (vilkkuu) j/a/s (vilkkuu) (vilkkuu) s (vilkkuu) A (vilkkuu) A (vilkkuu) Ajastettu kuvaus Ilmaisin Etsin N (vilkkuu) Ratkaisu 0 Käytä hyväksyttyä korttia. 211 Alusta kortti. Jos ongelma ei poistu, kortti 168 saattaa olla vahingoittunut. Ota yhteyttä valtuutettuun Nikon-huoltoedustajaan. Uuden kansion luomisessa tapahtui virhe. 127 Poista tiedostoja tai aseta uusi muistikortti. Aseta uusi muistikortti. 14 Eye-Fi-kortti lähettää edelleen langatonta 176 signaalia, vaikka Ei käytössä on valittu kohtaan Eye-Fi-lataus. Lopeta langaton siirto sammuttamalla kamera ja poistamalla kortti. Eye-Fi-kortti on lukittu (kirjoitussuojattu). Liu uta kortin kirjoitussuojauskytkin kirjoitusasentoon. 18 Alusta kortti tai sammuta kamera ja aseta uusi 14, muistikortti. 168 Pienennä laatua tai kokoa. 42 Poista valokuvia. 127 Aseta uusi muistikortti. 14 Kamera ei pysty tarkentamaan 22, 34, automaattitarkennuksella. Muuta sommittelua 40 tai tarkenna käsisäädöllä. Valitse pienempi ISO-herkkyys. 49 Käytä erikseen myytävää harmaasuodinta. 209 Tilassa: S Lyhennä suljinaikaa 57 A Valitse pienempi aukko (suurempi 58 aukkoarvo) % Valitse jokin muu kuvaustila 3 Käytä suurempaa ISO-herkkyyttä. 49 Käytä salamaa. 45 Tilassa: S Pidennä suljinaikaa 57 A Valitse suurempi aukko (pienempi 58 aukkoarvo) Muuta suljinaikaa tai valitse tila M. 57, 59 Muuta suljinaikaa. 59, 60 Kytke HDR pois. 71 Valikot ja toisto eivät ole käytettävissä, kun ajastettu kuvaus on käynnissä. Sammuta kamera. 51 Salama on välähtänyt täydellä teholla. Tarkista kuva näytöltä; jos se on alivalottunut, säädä asetuksia ja yritä uudelleen. 229

247 Salamavirhe Näyttö Virhe. Paina laukaisinta uudelleen. Ilmaisin Käynnistysvirhe. Ota yhteys valtuutettuun Nikonhuoltoedustajaan. Mittausvirhe Reaaliaikanäkymää ei voi käynnistää. Odota, että kamera jäähtyy. Etsin N/s (vilkkuu) s (vilkkuu) O (vilkkuu) Kansiossa ei ole kuvia. Ratkaisu 0 Käytä salamaa. 45 Muuta kohteen etäisyyttä, aukkoa, salaman 48, 49, kantamaa tai ISO-herkkyyttä. 58 Objektiivin polttoväli on alle 18 mm: käytä pidempää polttoväliä. Lisävarusteena saatava SB-400-salamalaite on kiinnitetty: salama on heijastusasennossa tai tarkennusetäisyys on erittäin lyhyt. Jatka kuvausta; kasvata tarvittaessa tarkennusetäisyyttä estääksesi varjoja muodostumasta valokuvaan. Lisävarusteena saatavan salamalaitteen laiteohjelmiston päivittämisessä tapahtui virhe. Ota yhteyttä valtuutettuun Nikonhuoltoedustajaan. Laukaise suljin. Jos virhe ei häviä tai toistuu usein, ota yhteyttä valtuutettuun Nikonhuoltoedustajaan. Ota yhteyttä valtuutettuun Nikonhuoltoedustajaan. Anna sisäisten virtapiirien jäähtyä, ennen kuin jatkat reaaliaikanäkymän käyttöä tai elokuvan tallentamista. Toistoon valitussa kansiossa ei ole kuvia. Aseta toinen muistikortti tai valitse eri kansio. Tätä tiedostoa ei voi näyttää. Tiedostoa ei voi toistaa kamerassa. Tätä tiedostoa ei voi valita. Muilla laitteilla luotuja kuvia ei voi muokata. 179 Ei muokattavaa kuvaa. Muistikortilla ei ole NEF (RAW) -käsittely -toiminnossa käytettäviä NEF (RAW) -kuvia. 186 Tarkista tulostin. Tarkista tulostin. Jatka valitsemalla Jatka (jos valittavissa). * Tarkista paperi. Paperi ei ole valitun kokoista. Lisää oikeankokoista paperia ja valitse Jatka. * Paperitukos. Poista tukos ja valitse Jatka. * Paperi lopussa. Lisää valitun kokoista paperia ja valitse Jatka. * Tarkista musteen syöttö. Tarkista muste. Jatka valitsemalla Jatka. * Muste lopussa. Lisää mustetta ja valitse Jatka. * * Katso lisätietoja tulostimen käyttöoppaasta. 99, ,

248 Tekniset tiedot Nikon D5200 -digitaalikamera Tyyppi Tyyppi Objektiivin kiinnike Tehollinen kuvakulma Teholliset kuvapisteet Teholliset kuvapisteet Kuvakenno Kuvakenno Kuvapisteitä yhteensä Pölynpoistojärjestelmä Digitaalinen yksisilmäinen peiliheijastuskamera Nikonin F-bajonetti (jossa AF-liittimet) Nikonin DX-muoto; polttoväli vastaa noin 1,5 FX-muodon objektiivien kuvakulmaa 24,1 miljoonaa 23,5 15,6 mm:n CMOS-kenno 24,71 miljoonaa Kuvakennon puhdistus, pölynpoiston viitetiedot (edellyttää lisävarusteena saatavaa Capture NX 2 -ohjelmistoa) Tallennus Kuvakoko (kuvapisteinä) (Suuri) (Keskikoko) (Pieni) Tiedostomuoto NEF (RAW): 14-bittinen, pakattu JPEG: JPEG-Baseline-yhteensopiva pakkaussuhteella hieno (noin 1 : 4), normaali (noin 1 : 8) tai perus (noin 1 : 16) NEF (RAW)+JPEG: Yksittäinen valokuva tallennetaan sekä NEF (RAW)- että JPEG-muodossa Picture Control - järjestelmä Tallennusväline Tiedostojärjestelmä Vakio, Neutraali, Värikäs, Yksivärinen, Muotokuva, Maisema; valittua Picture Control -säädintä voi muokata; mukautettujen Picture Control -säätimien tallennus SD- (Secure Digital) ja UHS-I-yhteensopivat SDHC- ja SDXC-muistikortit DCF (Design Rule for Camera File System) 2.0, DPOF (Digital Print Order Format), Exif (Exchangeable Image File Format for Digital Still Cameras) 2.3, PictBridge Etsin Etsin Silmän tasolla oleva yksisilmäinen pentapeiliheijastusetsin Kuva-ala Noin 95 % vaakasuunnassa ja 95 % pystysuunnassa Suurennus Noin 0,78 (50 mm f/1.4 -objektiivi säädettynä äärettömyyteen, 1,0 m 1 ) Katselupiste 17,9 mm ( 1,0 m 1 ; etsimen okulaarin linssin keskipinnalta) Diopterin säätö 1,7 +0,7 m 1 Tähyslasi B-tyypin kirkas BriteView-mattalasi Mark VII Peili Pikapalautus Objektiivin aukko Välitön palautus, elektronisesti ohjattu 231

249 Objektiivi Yhteensopivat objektiivit Suljin Tyyppi Nopeus Salamatäsmäysnopeus Laukaisu Kuvanottotapa Kuvausnopeus Automaattitarkennus on käytettävissä AF-S- ja AF-I-objektiivien kanssa. Automaattitarkennus ei ole käytettävissä muiden G- ja D-tyypin objektiivien, AF-objektiivien (IX NIKKOR- ja F3AF:n objektiiveja ei tueta) eikä AI-Pobjektiivien kanssa. Ei-mikroprosessoriohjattuja objektiiveja voi käyttää tilassa M, mutta silloin kameran valotusmittari ei toimi. Elektronista etäisyysmittaria voi käyttää sellaisten objektiivien kanssa, joiden suurin aukko on vähintään f/5.6. Elektronisesti ohjattu, pystysuunnassa liikkuva verhosuljin 1 / s 1 /3 tai 1 /2 EV:n välein; Bulb-aikavalotus; Time-aikavalotus (edellyttää lisävarusteena saatavaa ML-L3-kauko-ohjainta) X= 1 /200 s; synkronoituu sulkimen kanssa enintään nopeudella 1 /200 s 8 (yksittäiskuvaus),! (sarjakuvaus L), 9 (sarjakuvaus H), E (itselaukaisin), " (viivästetty kaukolaukaisu; ML-L3), # (nopea kaukolaukaisu; ML-L3), J (hiljainen laukaisu); ajastettua kuvausta tuetaan Enintään 3 kuvaa/s (!) tai 5 kuvaa/s (9) (jatkuva tarkennus, Laukaisu valittu Mukautettuun asetukseen a1 [AF-C-tilan ensisij. valinta], käsisäätöinen valotus tai suljinajan esivalinta-automatiikka, suljinaika 1 /250 s tai lyhyempi ja muut asetukset oletusarvoissa) 2 s, 5 s, 10 s, 20 s; 1 9 valotusta Itselaukaisin Valotus Mittaustila TTL-valotusmittaus 2016 kuvapisteen RGB-kennon avulla Mittaustapa Matriisimittaus: Kolmiulotteinen värimatriisimittaus II (G- ja D-tyypin objektiivit); värimatriisimittaus II (muut mikroprosessoriohjatut objektiivit) Keskustapainotteinen mittaus: 75 %:n painotus kuva-alan keskellä olevalle 8-mm ympyrälle Pistemittaus: Mittaa 3,5-mm:n ympyrän (noin 2,5 % kuva-alasta), jonka keskusta on valitussa tarkennuspisteessä Alue (ISO 100, f/1.4- Matriisimittaus tai keskustapainotteinen mittaus: 0 20 EV objektiivi, 20 C) Pistemittaus: 2 20 EV Valotusmittarin liitäntä CPU Tila Automaattitilat (i automaattinen; j automaattinen, ei salamaa); ohjelmoitu automatiikka, jossa joustava ohjelma (P); suljinajan esivalinta-automatiikka (S); aukon esivalinta-automatiikka (A); käsisäätö (M); kuvausohjelmatilat (k muotokuva; l maisema; p lapsi; m urheilu; n lähikuva; o yömuotokuva; r yömaisema; s juhlat/sisätila; t ranta/lumi; u auringonlasku; v ilta-/aamuhämärä; w lemmikkikuva; x kynttilänvalo; y kukinnot; z ruska; 0 ruoka); erikoistehostetilat (% pimeänäkö; g väriluonnos; ( miniatyyritehoste; 3 valikoiva väri; 1 siluetti; 2 yläsävy; 3 alasävy) Valotuksen korjaus Voidaan säätää 5 +5 EV 1 /3 tai 1 /2 EV:n välein tiloissa P, S, A ja M Haarukointi Valotuksen haarukointi: 3 kuvaa 1 /3 tai 1 /2 EV:n välein Valkotasapainon haarukointi: 3 kuvaa porrastuksella 1 Aktiivinen D-Lighting -haarukointi: 2 kuvaa Valotuksen lukitus Valoisuus lukitaan havaittuun arvoon A (L) -painikkeella 232

250 Valotus ISO-herkkyys (suositeltu valotusindeksi) Aktiivinen D-Lighting Tarkennus Automaattitarkennus ISO /3 EV:n välein. Voidaan asettaa myös noin 0,3; 0,7; 1 tai 2 EV (ISO vastaavuus) yli ISO 6400:n; automaattinen ISO-herkkyyssäätö käytettävissä Automaattinen, erittäin suuri, suuri, normaali, pieni, pois Nikon Multi-CAM 4800DX -automaattitarkennusmoduuli, jossa TTLvaiheentunnistus, 39 tarkennuspistettä (joista 9 ristikkäistyyppistä anturia) ja tarkennusapuvalo (kantama noin 0,5 3 m) EV (ISO 100, 20 C) Herkkyysalue Objektiivin moottori Automaattitarkennus (AF): Kertatarkennus (AF-S); jatkuva tarkennus (AF-C); automaattinen AF-S-/AF-C-valinta (AF-A); ennakoiva tarkennuksen seuranta aktivoituu automaattisesti kohteen tilan mukaan Käsitarkennus (MF): Elektroninen etäisyysmittari käytettävissä Tarkennuspiste Voidaan valita 39 tai 11 tarkennuspisteestä Tarkennusaluetila Pistetarkennus, 9, 21 tai 39 pisteen dynaaminen tarkennus, 3D-seuranta, automaattinen tarkennusalueen valinta Tarkennuksen lukitus Tarkennuksen voi lukita painamalla laukaisimen puoleenväliin (kertatarkennus) tai painamalla A (L) -painiketta Salama Yhdysrakenteinen i, k, p, n, o, s, w, g: Automaattisesti nouseva automaattisalama salama P, S, A, M, 0: Painikkeella nostettava Ohjeluku Noin 12, 13 käsisäätöisellä salamalla (m, ISO 100, 20 C) Salaman ohjaus TTL: i-ttl-salamaohjaus, joka käyttää 2016 kuvapisteen RGB-kennoa, on käytettävissä yhdysrakenteisen salaman ja SB-910:n, SB-900:n, SB-800:n, SB-700:n, SB-600:n tai SB-400:n kanssa; digitaalisen järjestelmäkameran tasapainotetun i-ttl-täytesalaman kanssa käytetään matriisi- ja keskustapainotteista mittausta ja digitaalisen järjestelmäkameran vakioi-ttl-salaman kanssa pistemittausta Salamatila Automaattinen, automaattisalama ja punasilmäisyyden vähennys, automaattinen hidas täsmäys, automaattinen hidas täsmäys ja punasilmäisyyden vähennys, täytesalama, punasilmäisyyden vähennys, hidas täsmäys, hidas täsmäys ja punasilmäisyyden vähennys, jälkiverho ja hidas täsmäys, jälkiverhon täsmäys, pois Salaman korjaus 3 +1 EV 1 /3 tai 1 /2 EV:n välein Salaman valmiusilmaisin Syttyy, kun yhdysrakenteinen salama tai lisävarusteena saatava salamalaite on täysin latautunut; vilkkuu, kun salama on välähtänyt täydellä teholla Varusteluisti ISO 518 -salamakenkä, jossa täsmäys- ja dataliittimet ja turvalukitus Nikonin luova Kehittynyttä langatonta valaistusta tuetaan, kun SB-910, SB-900, SB-800 tai valaistusjärjestelmä SB-700 on pääsalamana tai SU-800 on ohjaimena; salaman väritietojen (CLS) välitystä tuetaan kaikilla CLS-yhteensopivilla salamalaitteilla Täsmäysliitäntä Täsmäysliitännän sovitin AS-15 (saatavilla erikseen) Valkotasapaino Valkotasapaino Automaattinen, hehkulamppu, loisteputkivalo (7 erilaista), suora auringonvalo, salama, pilvinen, varjo, esiasetus käsin, hienosäätöä voi käyttää kaikkien paitsi käsin tehtävän esiasetuksen kanssa. 233

251 Reaaliaikanäkymä Objektiivin moottori Automaattitarkennus (AF): Kertatarkennus (AF-S); kokoaikainen automaattitarkennus (AF-F) Käsitarkennus (MF) Tarkennusaluetila Kasvotarkennus, leveä alue, normaali alue, kohteen seuranta Automaattitarkennus Kontrastin havaitseva automaattinen tarkennus koko kuva-alueella (kamera valitsee tarkennuspisteen automaattisesti, kun kasvotarkennus tai kohteen seuranta on valittuna) Automaattinen Käytettävissä i- ja j-tiloissa kuvausohjelman valinta Elokuva Mittaus TTL-valotusmittaus pääkuvakennolla Mittaustapa Matriisi Kuvakoko (kuvapisteinä) , 60i (59,94 kuvaa/s)/ 50i (50 kuvaa/s) *, korkea/normaali ja kuvataajuus , 30 p (progressiivinen)/25p/24p, korkea/normaali , 60p/50p, korkea/normaali , 30p/25p, korkea/normaali Kuvataajuudet 30p (todellinen kuvataajuus 29,97 kuvaa/s), 60i ja 60p (todellinen kuvataajuus 59,94 kuvaa/s) ovat käytettävissä, kun videotilaksi on valittu NTSC. 25p, 50i ja 50p ovat käytettävissä, kun videotilaksi on valittu PAL. Kun 24p on valittu, todellinen kuvataajuus on 23,976 kuvaa/s. Tiedostomuoto MOV Videopakkaus H.264/MPEG-4 Advanced Video Coding Äänen tallennusmuoto Lineaarinen PCM Äänentallennuslaite Yhdysrakenteinen tai ulkoinen stereomikrofoni; herkkyys säädettävissä ISO-herkkyys ISO ; voidaan asettaa myös noin 0,3; 0,7; 1 tai 2 EV (ISO vastaavuus) yli ISO 6400:n * Anturin lähtö on noin 60 tai 50 kuvaa/s. Näyttö Näyttö Toisto Toisto Liitännät USB Videolähtö HDMI-lähtö Lisälaiteliitäntä Äänen tulo 7,5 cm:n (3 tuuman), noin pisteen (VGA) kääntyvä TFT-näyttö, jossa 170 :n katselukulma, noin 100 %:n kuva-ala ja kirkkauden säätö Täyskuva- ja pienoiskuvatoisto (4, 9 tai 72 kuvaa tai kalenteri) toiston zoomauksella, elokuvan toisto, kuvaesitys valokuvista ja/tai elokuvista, histogramminäyttö, valoalueet, automaattinen kuvan kääntö ja kuvaselitys (enintään 36 merkkiä) Hi-Speed USB NTSC, PAL C-tyypin HDMI-miniliitäntä Langaton kauko-ohjain: Langaton kauko-ohjain WR-R10 (saatavilla erikseen) Langallinen kauko-ohjain: MC-DC2 (saatavilla erikseen) GPS-laite: GP-1 (saatavilla erikseen) Stereominiliitäntä (halkaisija 3,5 mm) 234

252 Tuetut kielet Tuetut kielet Arabia, kiina (yksinkertaistettu ja perinteinen), tšekki, tanska, hollanti, englanti, suomi, ranska, saksa, kreikka, hindi, unkari, indonesia, italia, japani, korea, norja, puola, portugali (Portugalin ja Brasilian), romania, venäjä, espanja, ruotsi, thai, turkki ja ukraina Virtalähde Akku Yksi EN-EL14-litiumioniakku Verkkolaite EH-5b-verkkolaite, johon tarvitaan EP-5A-virtaliitäntä (saatavilla erikseen) Jalustakierre Jalustakierre 1 /4 tuumaa (ISO 1222) Mitat/paino Mitat (L K S) Noin 129,0 98,0 78,0 mm Paino Noin 555 g akun ja muistikortin kanssa, mutta ilman rungon suojusta; noin 505 g (vain kameran runko) Käyttöympäristö Lämpötila 0 C 40 C Kosteus 85 % tai alle (ei tiivistymistä) Ellei toisin mainita, kaikki luvut koskevat kameraa, jota käytetään täyteen ladatulla akulla lämpötilassa, jonka määrittelee kamera- ja kuvalaitealan järjestö CIPA (Camera and Imaging Products Association): 23 ±3 C. Nikon varaa oikeuden muuttaa tässä käyttöoppaassa ilmoitettuja laitteiston ja ohjelmistojen tietoja milloin tahansa ilman ennakkoilmoitusta. Nikon ei vastaa tässä käyttöoppaassa mahdollisesti olevien virheiden aiheuttamista vahingoista. 235

253 MH-24-akkulaturi Nimellinen tuloteho AC V, 50/60 Hz, enintään 0,2 A Nimellinen lähtöjännite DC 8,4 V/0,9 A Tuetut akut Nikonin litiumioniakku EN-EL14 Latausaika Noin 1 tunti ja 30 minuuttia, kun ympäristön lämpötila on 25 C ja akku on täysin tyhjä Käyttölämpötila 0 C 40 C Mitat (L K S) Noin mm ilman pistokesovitinta Paino Noin 89 g ilman pistokesovitinta EN-EL14-litiumioniakku Tyyppi Litiumioniakku Nimelliskapasiteetti 7,4 V/1 030 mah Käyttölämpötila 0 C 40 C Mitat (L K S) Noin mm Paino Noin 48 g ilman liitinsuojusta AF-S DX NIKKOR mm f/ G VR II -objektiivi Tyyppi G-tyypin AF-S DX -objektiivi, jossa yhdysrakenteinen CPU ja F-bajonetti Polttoväli mm Suurin aukko f/ Objektiivin rakenne 11 elementtiä 8 ryhmässä (mukaan lukien 1 asfäärinen linssielementti) Kuvakulma Polttoväliasteikko Millimetrijako (18, 24, 35, 45, 55) Etäisyystiedot Tulostus kameraan Zoomaus Käsisäätöinen zoomaus erillisen zoomausrenkaan avulla Tarkennus SWM-ultraäänimoottorilla ohjattava automaattitarkennus ja erillinen tarkennusrengas käsitarkennukseen Tärinänvaimennus Objektin siirto äänikelamoottoreilla (VCM) Lyhin tarkennusetäisyys AF: 0,28 m polttotasosta kaikissa zoomausasennoissa MF: 0,25 m polttotasosta kaikissa zoomausasennoissa Himmentimen lamellit 7 (pyöristetty himmenninaukko) Himmennin Täysin automaattinen Aukkoalue 18 mm:n polttoväli: f/ mm:n polttoväli: f/ Pienin näytettävä aukko saattaa vaihdella kameralla valitun valotusporrastuksen koon mukaan. Mittaus Täysi aukko Suodinkoko 52 mm (P=0,75 mm) Mitat Noin 66 mm:n halkaisija 59,5 mm (etäisyys kameran objektiivin kiinnitysrenkaasta objektiivin ollessa sisäänvedetty) Paino Noin 195 g Nikon varaa oikeuden muuttaa tässä käyttöoppaassa ilmoitettuja laitteiston ja ohjelmistojen tietoja milloin tahansa ilman ennakkoilmoitusta. Nikon ei vastaa tässä käyttöoppaassa mahdollisesti olevien virheiden aiheuttamista vahingoista. 236

254 AF-S DX NIKKOR mm f/ G VR II Tämän käyttöoppaan esimerkkikuvissa käytetään AF-S DX NIKKOR mm f/ G VR II -objektiivia. Polttovälin merkki Polttoväliasteikko Sisäänvedettävän objektiivin putkessa oleva painike (0 16) Kiinnitysmerkki (0 15) CPU-liitännät (0 200) Objektiivin takasuojus Objektiivin suojus Tarkennusrengas (0 40, 100) A-M-tilan kytkin (0 15, 40) Tärinänvaimennuksen ON/OFF-kytkin (0 238) Zoomausrengas (0 23) AF-S DX NIKKOR mm f/ G VR II on tarkoitettu käytettäväksi yksinomaan Nikonin DX-muodon digitaalikameroiden kanssa, ja siinä on sisäänvedettävä objektiivin putki. 237 D Objektiivien hoito Pidä CPU-liitäntä puhtaana. Poista pöly ja nukka objektiivin pinnoilta puhaltimella. Poista tahrat ja sormenjäljet kostuttamalla pehmeä, puhdas puuvillaliina tai linssinpuhdistusliina pieneen määrään etanolia tai linssinpuhdistusainetta ja pyyhkimällä keskustasta ulospäin kiertävin liikkein varoen jättämästä tahroja tai koskemasta lasia sormilla. Älä käytä objektiivin puhdistamiseen orgaanisia liuottimia, kuten tinneriä tai bentseeniä. Objektiivin etuelementtiä voi suojata käyttämällä vastavalosuojaa tai NC-suotimia. Kiinnitä etu- ja takasuojukset, ennen kuin asetat objektiivin sille tarkoitettuun joustavaan suojapussiin. Kun vastavalosuoja on kiinnitettynä, älä nosta tai pidä objektiivia tai kameraa pelkästään suojasta. Jos objektiivia ei ole tarkoitus käyttää pitkään aikaan, säilytä sitä viileässä, kuivassa paikassa estääksesi homeen ja ruosteen muodostumisen. Älä säilytä sitä suorassa auringonvalossa tai naftaliini- tai kamferipohjaisen koimyrkyn kanssa. Pidä objektiivi kuivana. Sisäosien ruostuminen voi aiheuttaa pysyvän vaurion. Objektiivin jättäminen erittäin kuumiin paikkoihin saattaa vahingoittaa vahvistetusta muovista valmistettuja osia tai saada ne vääntymään.

255 Tärinänvaimennus (VR) AF-S DX NIKKOR mm f/ G VR II -objektiivit tukevat tärinänvaimennusta (VR), joka vähentää kameran tärähtämisestä johtuvaa liike-epäterävyyttä niin, että suljinaika voi olla jopa 4,0 askelta pidempi kuin normaalisti (mitattu 55 mm:n polttovälillä DX-muodon kameralla kamera- ja kuvalaitealan järjestö CIPA:n [Camera and Imaging Products Association] standardien mukaisesti; tulokset riippuvat kuvaajasta ja kuvausolosuhteista). Näin käytettävissä on enemmän suljinaikoja, ja valokuvaus käsivaralla, ilman jalustaa, onnistuu monissa tilanteissa. Käyttääksesi tärinänvaimennusta liu uta tärinänvaimennuskytkin asentoon ON. Tärinänvaimennus aktivoituu, kun laukaisin painetaan puoleenväliin, ja se vähentää kameran tärähtämisen vaikutusta etsimen kuvassa helpottaen kohteen rajausta ja tarkennusta sekä automaatti- että käsitarkennustiloissa. Kun kameraa panoroidaan, tärinänvaimennusta sovelletaan vain liikkeeseen, joka ei kuulu panorointiin (jos kameraa panoroidaan esimerkiksi vaakatasossa, tärinänvaimennusta sovelletaan vain pystysuoraan tärinään), mikä helpottaa kameran tasaista panorointia laajassa kaaressa. Poista tärinänvaimennus käytöstä, kun kamera on kiinnitetty tukevasti jalustalle, mutta jätä toiminto käyttöön, jos jalustan päätä ei ole kiinnitetty tai jos käytät yksijalkajalustaa. D Tärinänvaimennus Älä sammuta kameraa tai irrota objektiivia, kun tärinänvaimennus on käytössä. Tärinänvaimennus ei ole käytettävissä, kun yhdysrakenteinen salama latautuu. Kun tärinänvaimennus on käytössä, etsimen kuva saattaa heilua sulkimen laukaisun jälkeen. Kyse ei ole viasta; odota, että etsimen kuva vakautuu, ennen kuin kuvaat. A Yhdysrakenteisen salaman käyttäminen Varmista, että yhdysrakenteista salamaa käytettäessä kohde on vähintään 0,6 m:n etäisyydellä, ja irrota vastavalosuoja estääksesi vinjetointia (varjoja, jotka syntyvät, kun objektiivin pää peittää yhdysrakenteisen salaman). Varjo Varjo Kamera D7100, D7000, D5300, D5200, D5100, D5000, D3200, D3100, D3000, D300-sarja, D200, D100, D90, D80, D70-sarja, D60, D50, D40-sarja Pienin etäisyys ilman vinjetointia Ei vinjetointia millään tarkennusetäisyydellä Koska D100- ja D70-kameroiden yhdysrakenteiset salamat kattavat vain vähintään 20 mm:n objektiivin kuvakulman, vinjetointia esiintyy 18 mm:n polttovälillä. 238

256 A Mukana toimitettavat varusteet 52 mm:n paikalleen napsautettava objektiivin etusuojus LC-52 Objektiivin takasuojus A Valinnaiset lisävarusteet 52 mm:n kierrettävät suotimet Objektiivin takasuojukset LF-1 ja LF-4 Joustava objektiivin suojapussi CL-0815 Vastavalosuoja HB-69 Kohdista vastavalosuojan kiinnitysmerkki ( ) vastavalosuojan kohdistusmerkin ( ) kanssa kuvan q mukaisesti ja kierrä suojaa (w), kunnes -merkki on kohdakkain vastavalosuojan lukitusmerkin ( ) kanssa. Kun kiinnität tai irrotat vastavalosuojaa, pidä kiinni suojan alaosassa olevan symbolin läheltä ja vältä puristamasta suojaa liian tiukasti. Vinjetointia saattaa esiintyä, jos vastavalosuojaa ei ole kiinnitetty oikein. Kun vastavalosuojaa ei käytetä, sen voi kääntää toisinpäin ja kiinnittää objektiiviin. A Laajakulma- ja superlaajakulmaobjektiiveja koskeva huomautus Automaattitarkennus ei välttämättä tuota toivottuja tuloksia alla luetelluissa tilanteissa. 1 Taustalla olevat kohteet vievät enemmän tilaa tarkennuspisteessä kuin pääkohde: Jos tarkennuspisteessä on sekä etualalla että taustalla olevia kohteita, kamera saattaa tarkentaa taustaan, jolloin kohde on epätarkka. 2 Kohteessa on paljon pieniä yksityiskohtia. Kameralla voi olla vaikeuksia tarkentaa kohteisiin, joiden kontrasti on heikko tai jotka näyttävät pienemmiltä kuin taustalla olevat kohteet. Esimerkki: Kaukana oleva muotokuvakohde, joka on jonkin matkan päässä taustasta Esimerkki: Kukkaketo Käytä tällöin käsitarkennusta tai käytä tarkennuksen lukitusta tarkentaaksesi toiseen samalla etäisyydellä olevaan kohteeseen ja sommittele valokuva sitten uudelleen. Katso lisätietoa kohdasta Hyvien tulosten saaminen automaattitarkennuksella (0 34). 239
