1 Laatua ja turvallisuutta nostoon ja siirtoon

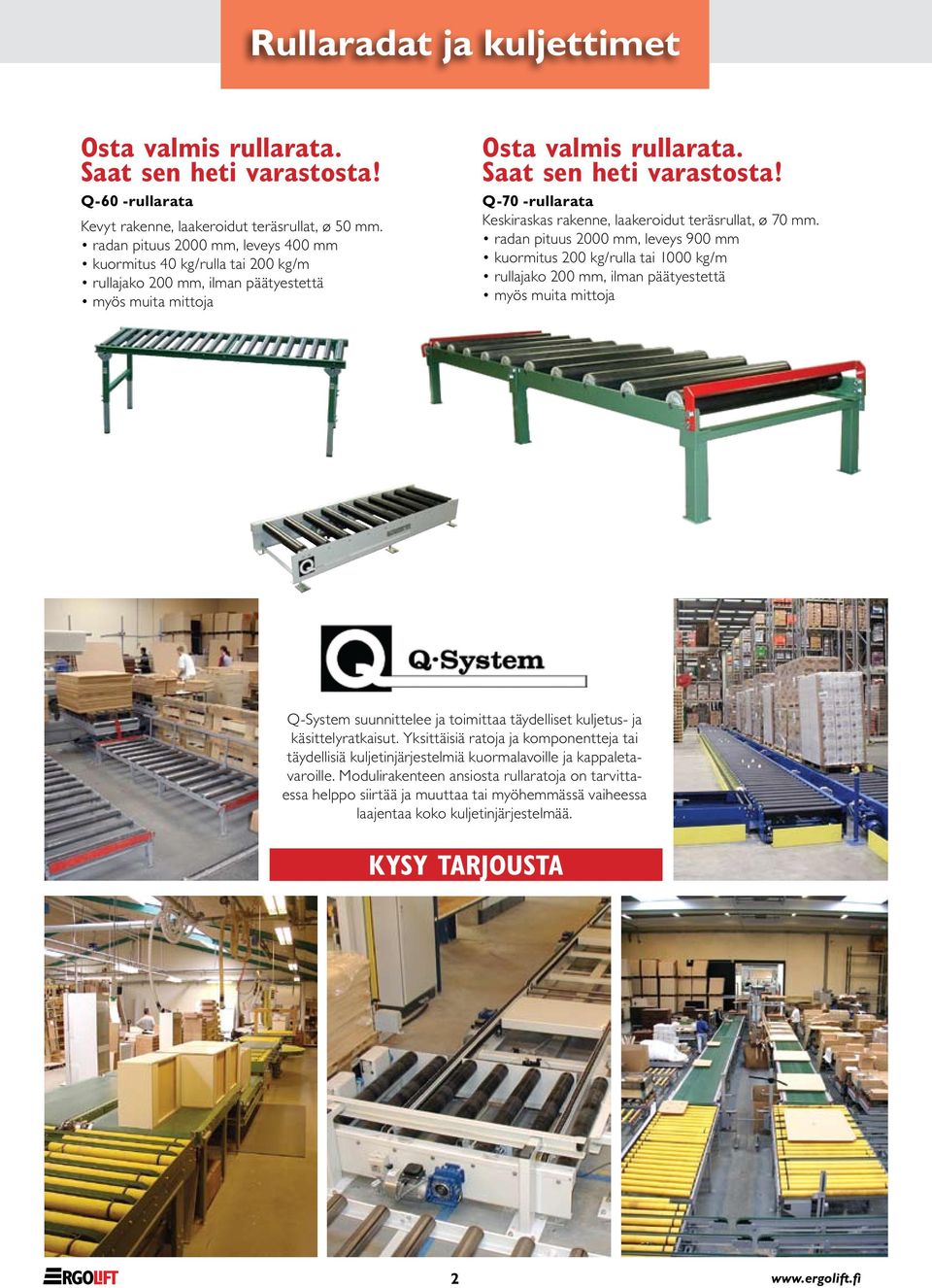

2 Rullaradat ja kuljettimet Osta valmis rullarata. Saat sen heti varastosta! Q-60 -rullarata Kevyt rakenne, laakeroidut teräsrullat, ø 50 mm. radan pituus 2000 mm, leveys 400 mm kuormitus 40 kg/rulla tai 200 kg/m rullajako 200 mm, ilman päätyestettä myös muita mittoja Osta valmis rullarata. Saat sen heti varastosta! Q-70 -rullarata Keskiraskas rakenne, laakeroidut teräsrullat, ø 70 mm. radan pituus 2000 mm, leveys 900 mm kuormitus 200 kg/rulla tai 1000 kg/m rullajako 200 mm, ilman päätyestettä myös muita mittoja Q-System suunnittelee ja toimittaa täydelliset kuljetus- ja käsittelyratkaisut. Yksittäisiä ratoja ja komponentteja tai täydellisiä kuljetinjärjestelmiä kuormalavoille ja kappaletavaroille. Modulirakenteen ansiosta rullaratoja on tarvittaessa helppo siirtää ja muuttaa tai myöhemmässä vaiheessa laajentaa koko kuljetinjärjestelmää. 2

3 Kevytnostimet Hovmand Minilift -kevytnostimet kaikkiin tarkoituksiin Erittäin korkealaatuiset Hovmand Minilift -kevytnostimet on suunniteltu ratkaisemaan vaativia nosto- ja siirtotehtäviä ammattiympäristössä. Olemme erikoistuneet räätälöityjen nostinratkaisujen kehittämiseen. kahdeksan perusmallia, kg nostokorkeudet mm, myös erityiskorkeuksia nopea nosto, pehmeä liikkeellelähtö kaikki mallit myös ruostumattomasta teräksestä ylikuorma- ja turvakytkin kolmevaiheinen keskusjarru suojausluokka tarvittaessa jopa IP65 tai IP66 tavallisia käyttökohteita ovat mm. lääketeollisuus, elektroniikkateollisuus, elintarviketeollisuus, logistiikka ja kuljetus 3

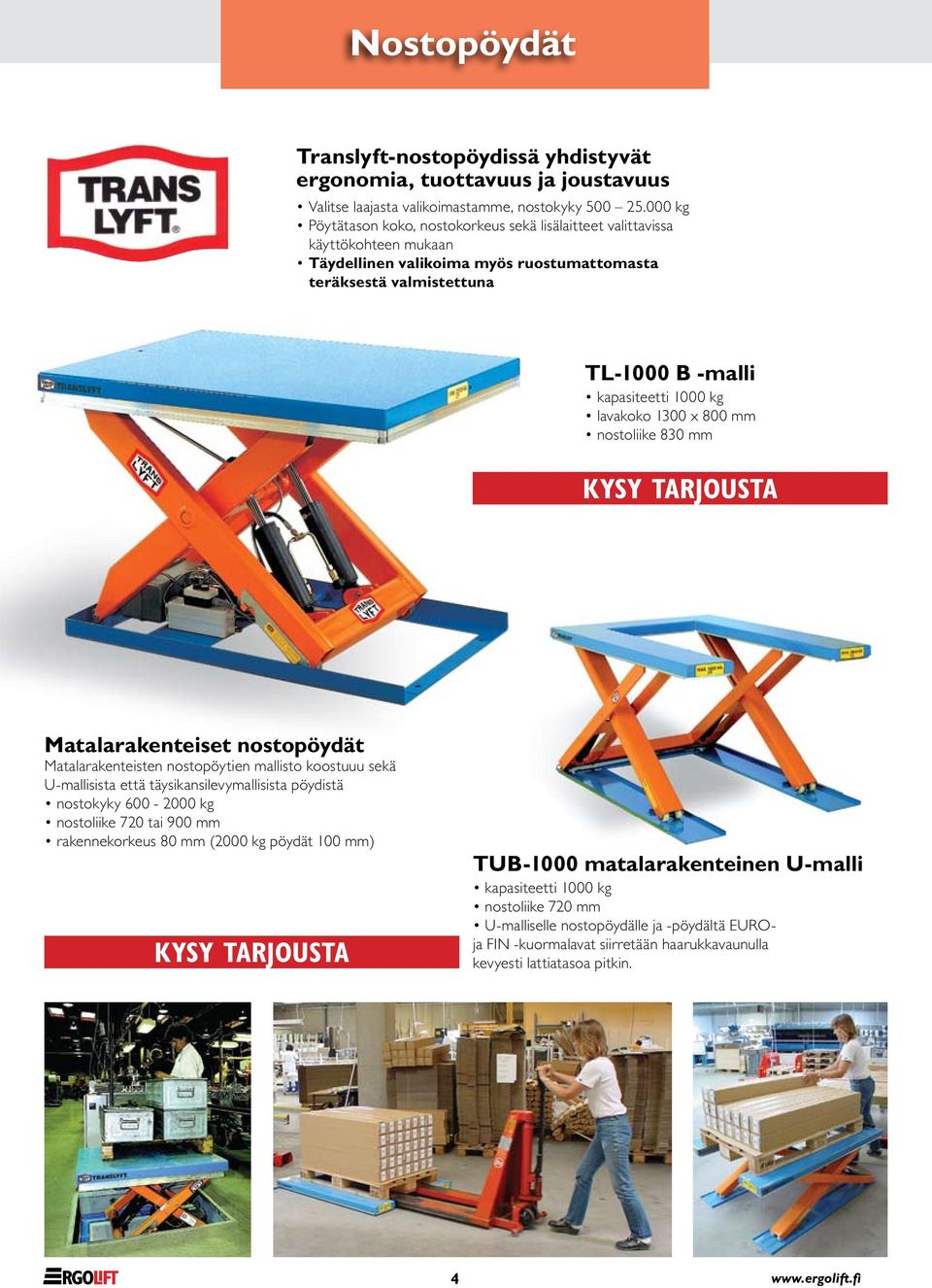

4 Nostopöydät Translyft-nostopöydissä yhdistyvät ergonomia, tuottavuus ja joustavuus Valitse laajasta valikoimastamme, nostokyky kg Pöytätason koko, nostokorkeus sekä lisälaitteet valittavissa käyttökohteen mukaan Täydellinen valikoima myös ruostumattomasta teräksestä valmistettuna TL-1000 B -malli kapasiteetti 1000 kg lavakoko 1300 x 800 mm nostoliike 830 mm Matalarakenteiset nostopöydät Matalarakenteisten nostopöytien mallisto koostuuu sekä U-mallisista että täysikansilevymallisista pöydistä nostokyky kg nostoliike 720 tai 900 mm rakennekorkeus 80 mm (2000 kg pöydät 100 mm) TUB-1000 matalarakenteinen U-malli kapasiteetti 1000 kg nostoliike 720 mm U-malliselle nostopöydälle ja -pöydältä EUROja FIN -kuormalavat siirretään haarukkavaunulla kevyesti lattiatasoa pitkin. 4

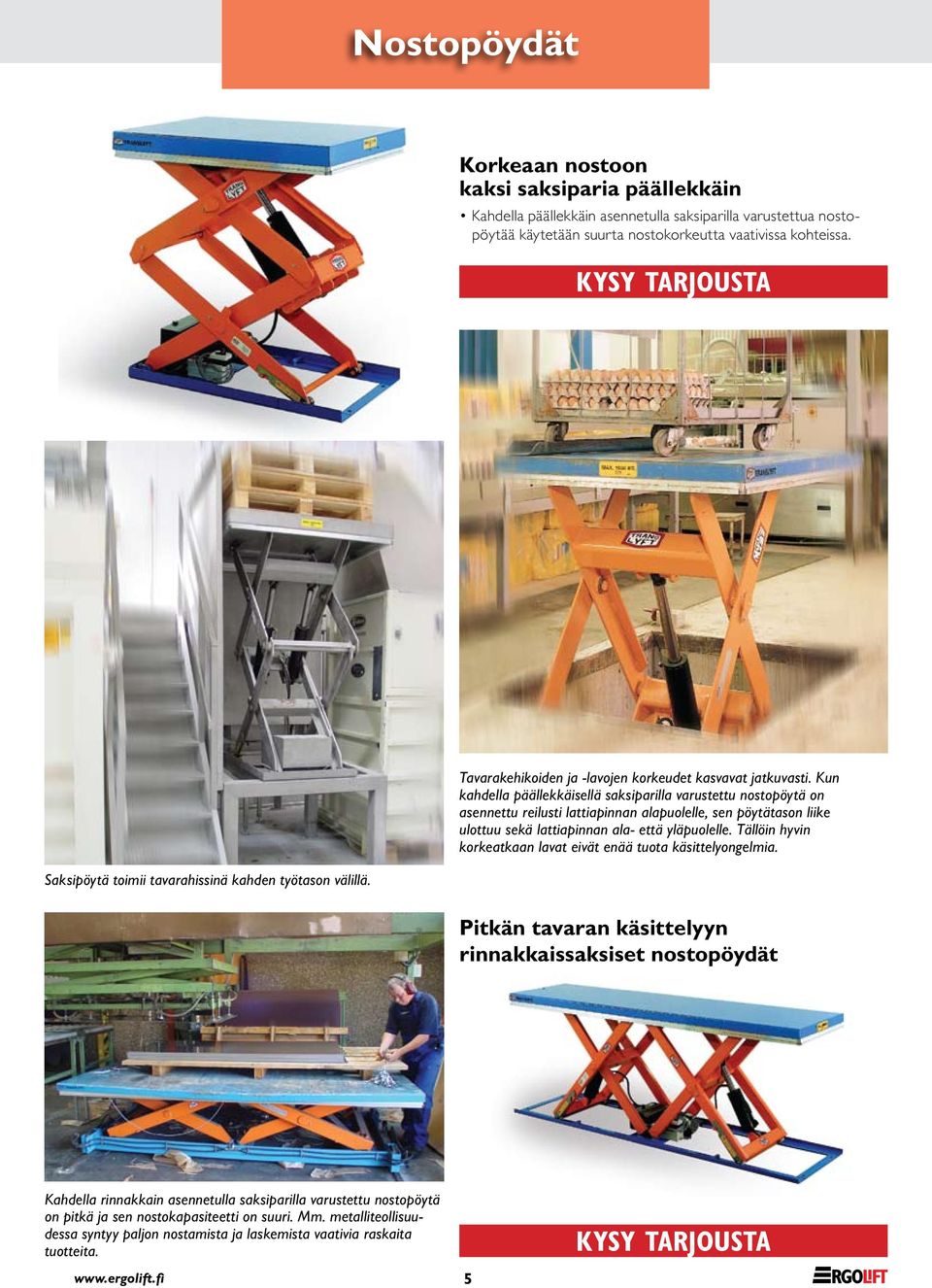

5 Nostopöydät Korkeaan nostoon kaksi saksiparia päällekkäin Kahdella päällekkäin asennetulla saksiparilla varustettua nostopöytää käytetään suurta nostokorkeutta vaativissa kohteissa. Saksipöytä toimii tavarahissinä kahden työtason välillä. Tavarakehikoiden ja -lavojen korkeudet kasvavat jatkuvasti. Kun kahdella päällekkäisellä saksiparilla varustettu nostopöytä on asennettu reilusti lattiapinnan alapuolelle, sen pöytätason liike ulottuu sekä lattiapinnan ala- että yläpuolelle. Tällöin hyvin korkeatkaan lavat eivät enää tuota käsittelyongelmia. Pitkän tavaran käsittelyyn rinnakkaissaksiset nostopöydät Kahdella rinnakkain asennetulla saksiparilla varustettu nostopöytä on pitkä ja sen nostokapasiteetti on suuri. Mm. metalliteollisuudessa syntyy paljon nostamista ja laskemista vaativia raskaita tuotteita. 5

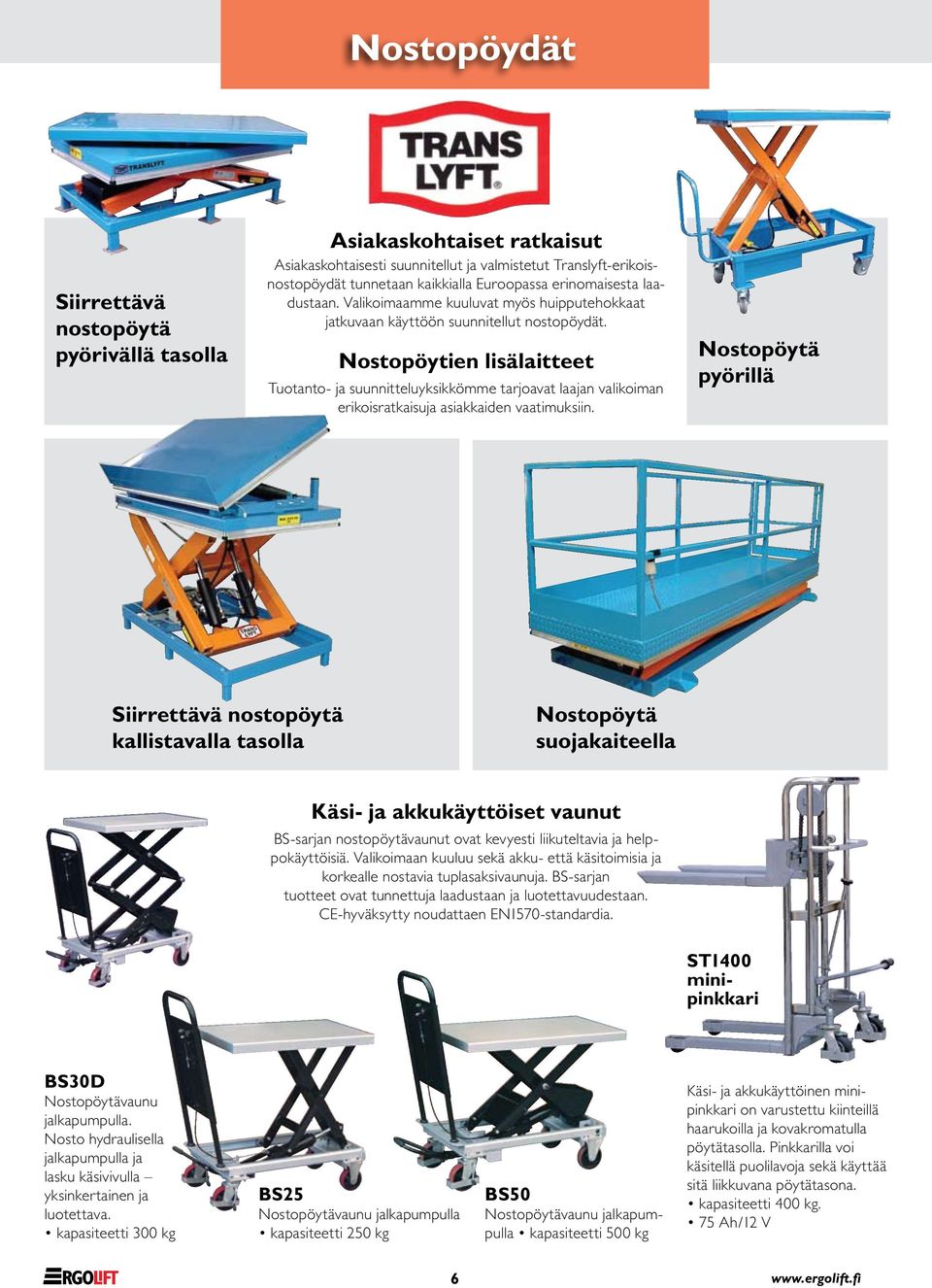

6 Nostopöydät Siirrettävä nostopöytä pyörivällä tasolla Asiakaskohtaiset ratkaisut Asiakaskohtaisesti suunnitellut ja valmistetut Translyft-erikoisnostopöydät tunnetaan kaikkialla Euroopassa erinomaisesta laadustaan. Valikoimaamme kuuluvat myös huipputehokkaat jatkuvaan käyttöön suunnitellut nostopöydät. Nostopöytien lisälaitteet Tuotanto- ja suunnitteluyksikkömme tarjoavat laajan valikoiman erikoisratkaisuja asiakkaiden vaatimuksiin. Nostopöytä pyörillä Siirrettävä nostopöytä kallistavalla tasolla Nostopöytä suojakaiteella Käsi- ja akkukäyttöiset vaunut BS-sarjan nostopöytävaunut ovat kevyesti liikuteltavia ja helppokäyttöisiä. Valikoimaan kuuluu sekä akku- että käsitoimisia ja korkealle nostavia tuplasaksivaunuja. BS-sarjan tuotteet ovat tunnettuja laadustaan ja luotettavuudestaan. CE-hyväksytty noudattaen EN1570-standardia. ST1400 minipinkkari BS30D Nostopöytävaunu jalkapumpulla. Nosto hydraulisella jalkapumpulla ja lasku käsivivulla yksinkertainen ja luotettava. kapasiteetti 300 kg BS25 Nostopöytävaunu jalkapumpulla kapasiteetti 250 kg BS50 Nostopöytävaunu jalkapumpulla kapasiteetti 500 kg Käsi- ja akkukäyttöinen minipinkkari on varustettu kiinteillä haarukoilla ja kovakromatulla pöytätasolla. Pinkkarilla voi käsitellä puolilavoja sekä käyttää sitä liikkuvana pöytätasona. kapasiteetti 400 kg. 75 Ah/12 V 6

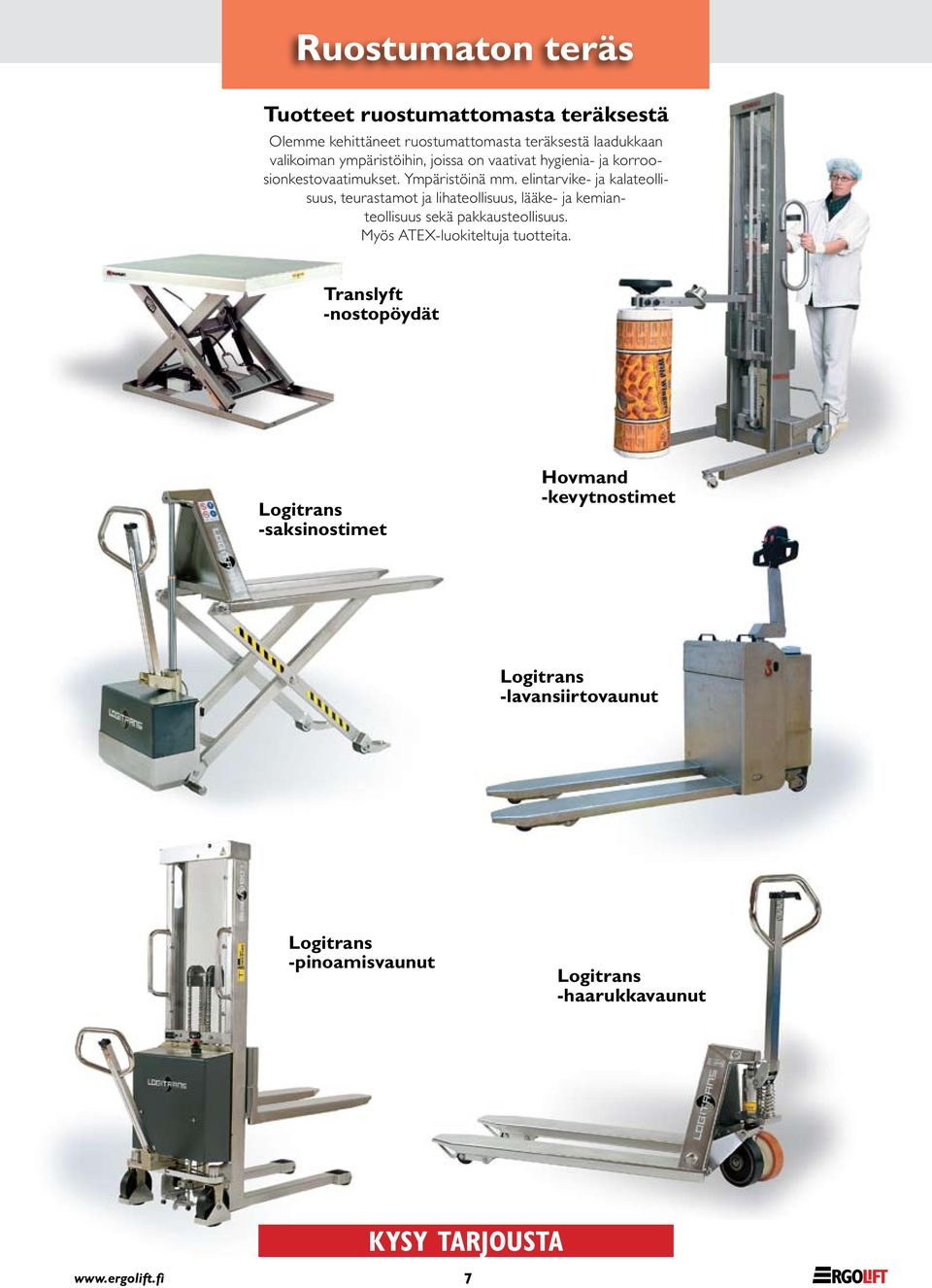

7 Ruostumaton teräs Tuotteet ruostumattomasta teräksestä Olemme kehittäneet ruostumattomasta teräksestä laadukkaan valikoiman ympäristöihin, joissa on vaativat hygienia- ja korroosionkestovaatimukset. Ympäristöinä mm. elintarvike- ja kalateollisuus, teurastamot ja lihateollisuus, lääke- ja kemianteollisuus sekä pakkausteollisuus. Myös ATEX-luokiteltuja tuotteita. Translyft -nostopöydät Logitrans -saksinostimet Hovmand -kevytnostimet Logitrans -lavansiirtovaunut Logitrans -pinoamisvaunut Logitrans -haarukkavaunut 7

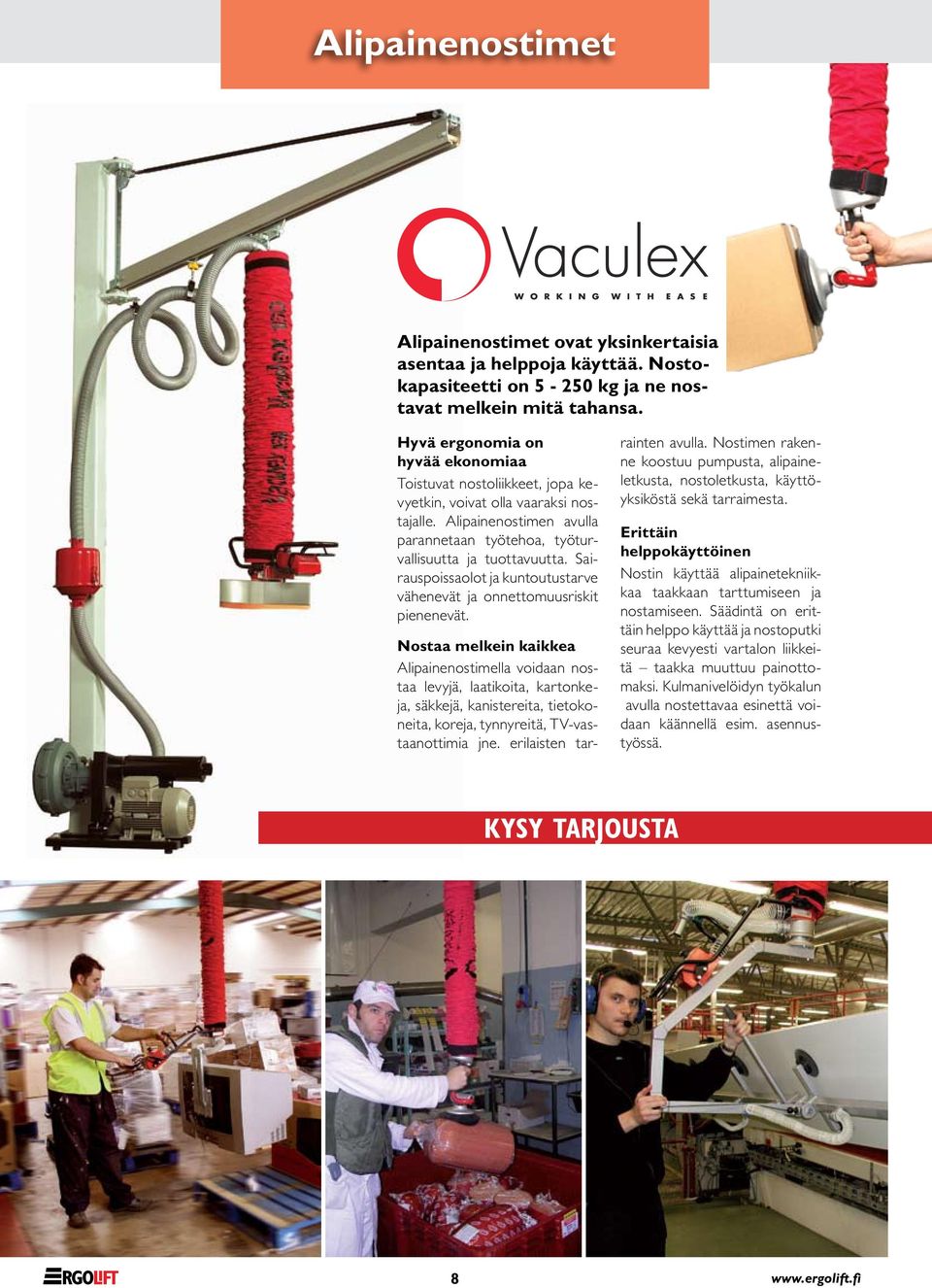

8 Alipainenostimet Alipainenostimet ovat yksinkertaisia asentaa ja helppoja käyttää. Nostokapasiteetti on kg ja ne nostavat melkein mitä tahansa. Hyvä ergonomia on hyvää ekonomiaa Toistuvat nostoliikkeet, jopa kevyetkin, voivat olla vaaraksi nostajalle. Alipainenostimen avulla parannetaan työtehoa, työturvallisuutta ja tuottavuutta. Sairauspoissaolot ja kuntoutustarve vähenevät ja onnettomuusriskit pienenevät. Nostaa melkein kaikkea Alipainenostimella voidaan nostaa levyjä, laatikoita, kartonkeja, säkkejä, kanistereita, tietokoneita, koreja, tynnyreitä, TV-vastaanottimia jne. erilaisten tar- rainten avulla. Nostimen rakenne koostuu pumpusta, alipaineletkusta, nostoletkusta, käyttöyksiköstä sekä tarraimesta. Erittäin helppokäyttöinen Nostin käyttää alipainetekniikkaa taakkaan tarttumiseen ja nostamiseen. Säädintä on erittäin helppo käyttää ja nostoputki seuraa kevyesti vartalon liikkeitä taakka muuttuu painottomaksi. Kulmanivelöidyn työkalun avulla nostettavaa esinettä voidaan käännellä esim. asennustyössä. 8

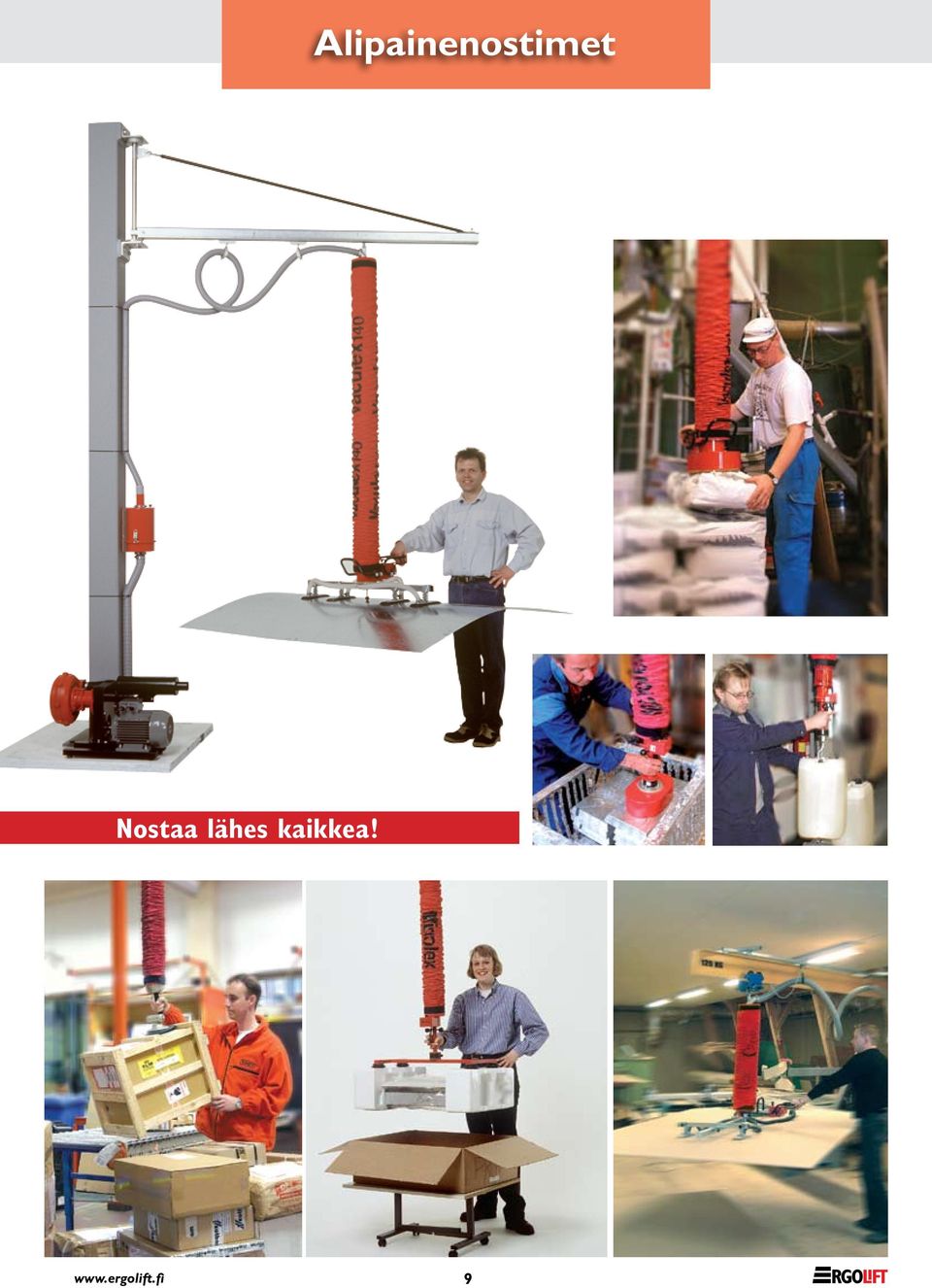

9 Alipainenostimet Nostaa lähes kaikkea! 9

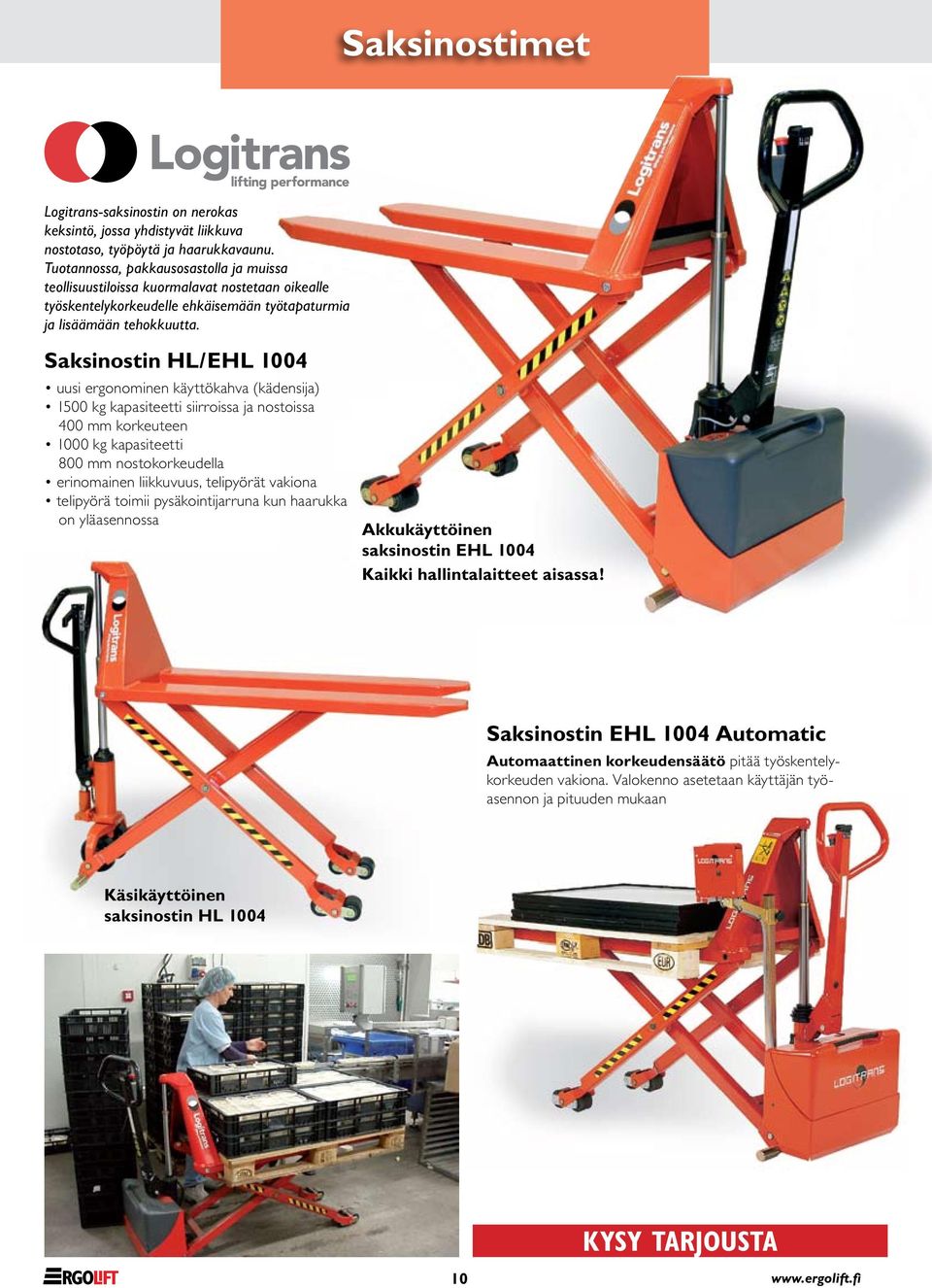

10 Saksinostimet Logitrans-saksinostin on nerokas keksintö, jossa yhdistyvät liikkuva nostotaso, työpöytä ja haarukkavaunu. Tuotannossa, pakkausosastolla ja muissa teollisuustiloissa kuormalavat nostetaan oikealle työskentelykorkeudelle ehkäisemään työtapaturmia ja lisäämään tehokkuutta. Saksinostin HL/EHL 1004 uusi ergonominen käyttökahva (kädensija) 1500 kg kapasiteetti siirroissa ja nostoissa 400 mm korkeuteen 1000 kg kapasiteetti 800 mm nostokorkeudella erinomainen liikkuvuus, telipyörät vakiona telipyörä toimii pysäkointijarruna kun haarukka on yläasennossa Akkukäyttöinen saksinostin EHL 1004 Kaikki hallintalaitteet aisassa! Saksinostin EHL 1004 Automatic Automaattinen korkeudensäätö pitää työskentelykorkeuden vakiona. Valokenno asetetaan käyttäjän työasennon ja pituuden mukaan Käsikäyttöinen saksinostin HL

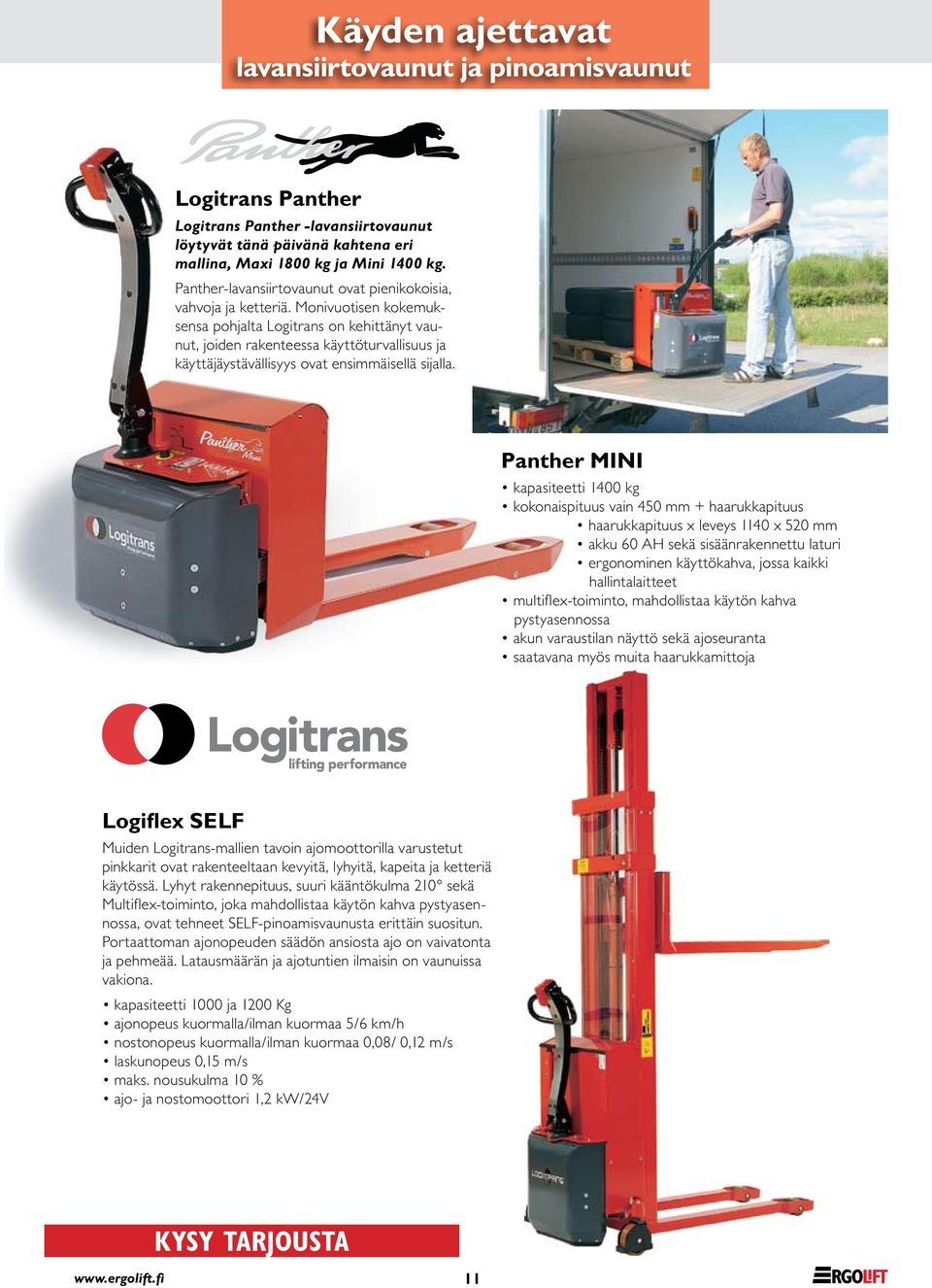

11 Käyden ajettavat lavansiirtovaunut ja pinoamisvaunut Logitrans Panther Logitrans Panther -lavansiirtovaunut löytyvät tänä päivänä kahtena eri mallina, Maxi 1800 kg ja Mini 1400 kg. Panther-lavansiirtovaunut ovat pienikokoisia, vahvoja ja ketteriä. Monivuotisen kokemuksensa pohjalta Logitrans on kehittänyt vaunut, joiden rakenteessa käyttöturvallisuus ja käyttäjäystävällisyys ovat ensimmäisellä sijalla. Panther MINI kapasiteetti 1400 kg kokonaispituus vain 450 mm + haarukkapituus haarukkapituus x leveys 1140 x 520 mm akku 60 AH sekä sisäänrakennettu laturi ergonominen käyttökahva, jossa kaikki hallintalaitteet multiflex-toiminto, mahdollistaa käytön kahva pystyasennossa akun varaustilan näyttö sekä ajoseuranta saatavana myös muita haarukkamittoja Logiflex SELF Muiden Logitrans-mallien tavoin ajomoottorilla varustetut pinkkarit ovat rakenteeltaan kevyitä, lyhyitä, kapeita ja ketteriä käytössä. Lyhyt rakennepituus, suuri kääntökulma 210 sekä Multiflex-toiminto, joka mahdollistaa käytön kahva pystyasennossa, ovat tehneet SELF-pinoamisvaunusta erittäin suositun. Portaattoman ajonopeuden säädön ansiosta ajo on vaivatonta ja pehmeää. Latausmäärän ja ajotuntien ilmaisin on vaunuissa vakiona. kapasiteetti 1000 ja 1200 Kg ajonopeus kuormalla/ilman kuormaa 5/6 km/h nostonopeus kuormalla/ilman kuormaa 0,08/ 0,12 m/s laskunopeus 0,15 m/s maks. nousukulma 10 % ajo- ja nostomoottori 1,2 kw/24v 11

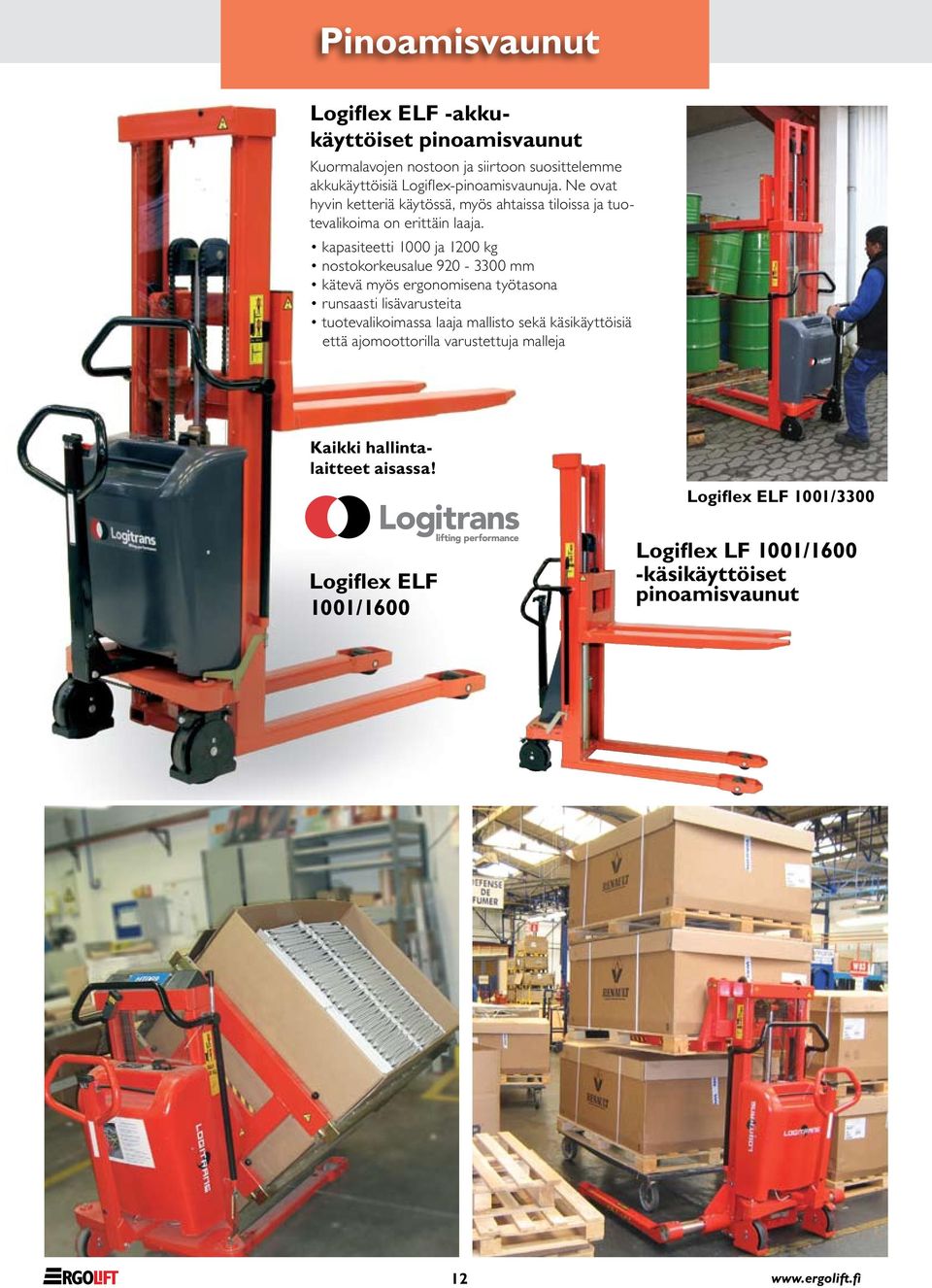

12 Pinoamisvaunut Logiflex ELF -akkukäyttöiset pinoamisvaunut Kuormalavojen nostoon ja siirtoon suosittelemme akkukäyttöisiä Logiflex-pinoamisvaunuja. Ne ovat hyvin ketteriä käytössä, myös ahtaissa tiloissa ja tuotevalikoima on erittäin laaja. kapasiteetti 1000 ja 1200 kg nostokorkeusalue mm kätevä myös ergonomisena työtasona runsaasti lisävarusteita tuotevalikoimassa laaja mallisto sekä käsikäyttöisiä että ajomoottorilla varustettuja malleja Kaikki hallintalaitteet aisassa! Logiflex ELF 1001/3300 Logiflex ELF 1001/1600 Logiflex LF 1001/1600 -käsikäyttöiset pinoamisvaunut 12

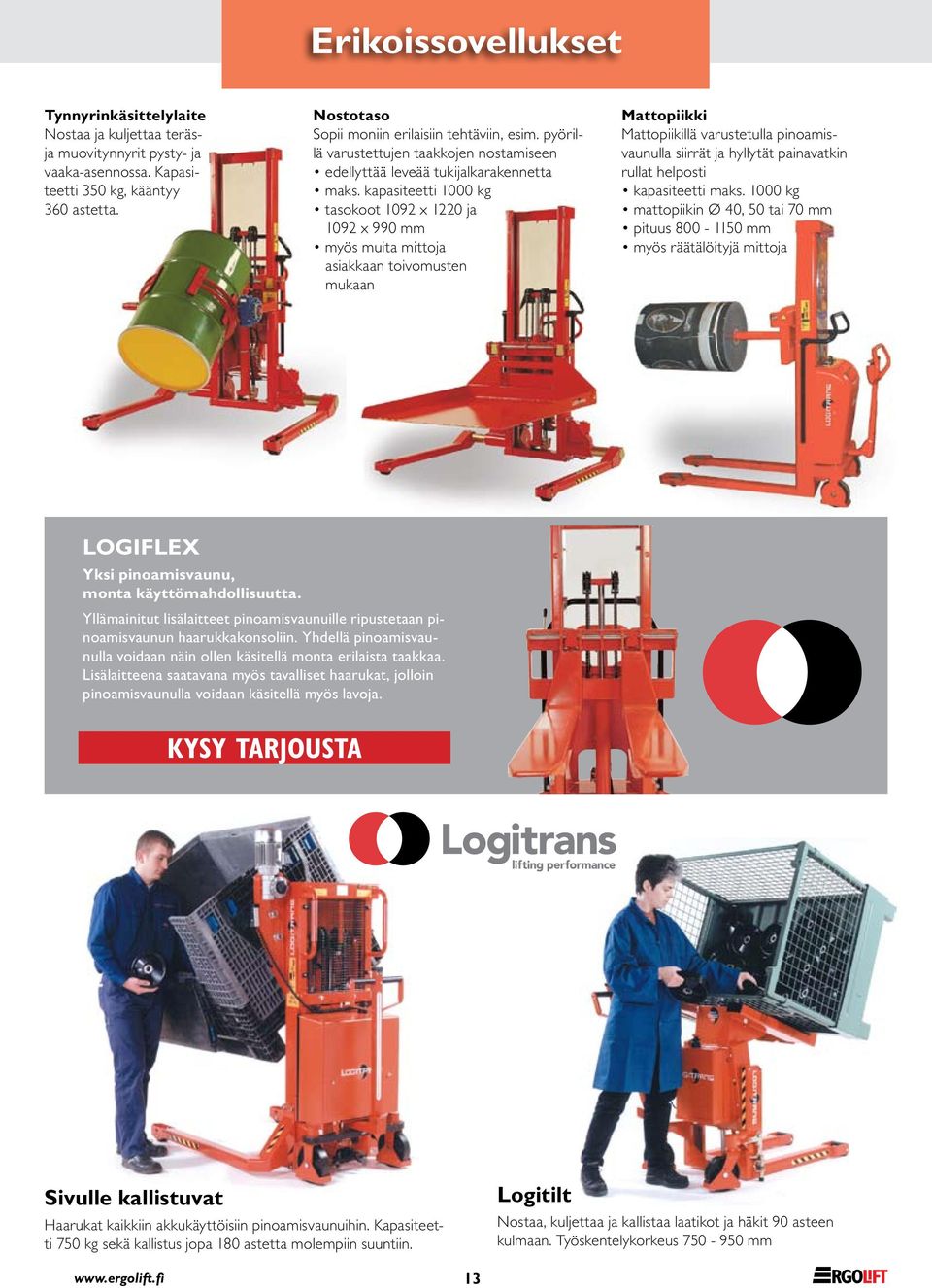

13 Erikoissovellukset Tynnyrinkäsittelylaite Nostaa ja kuljettaa teräsja muovitynnyrit pysty- ja vaaka-asennossa. Kapasiteetti 350 kg, kääntyy 360 astetta. Nostotaso Sopii moniin erilaisiin tehtäviin, esim. pyörillä varustettujen taakkojen nostamiseen edellyttää leveää tukijalkarakennetta maks. kapasiteetti 1000 kg tasokoot 1092 x 1220 ja 1092 x 990 mm myös muita mittoja asiakkaan toivomusten mukaan Mattopiikki Mattopiikillä varustetulla pinoamisvaunulla siirrät ja hyllytät painavatkin rullat helposti kapasiteetti maks kg mattopiikin Ø 40, 50 tai 70 mm pituus mm myös räätälöityjä mittoja LOGIFLEX Yksi pinoamisvaunu, monta käyttömahdollisuutta. Yllämainitut lisälaitteet pinoamisvaunuille ripustetaan pinoamisvaunun haarukkakonsoliin. Yhdellä pinoamisvaunulla voidaan näin ollen käsitellä monta erilaista taakkaa. Lisälaitteena saatavana myös tavalliset haarukat, jolloin pinoamisvaunulla voidaan käsitellä myös lavoja. Sivulle kallistuvat Haarukat kaikkiin akkukäyttöisiin pinoamisvaunuihin. Kapasiteetti 750 kg sekä kallistus jopa 180 astetta molempiin suuntiin. Logitilt Nostaa, kuljettaa ja kallistaa laatikot ja häkit 90 asteen kulmaan. Työskentelykorkeus mm 13

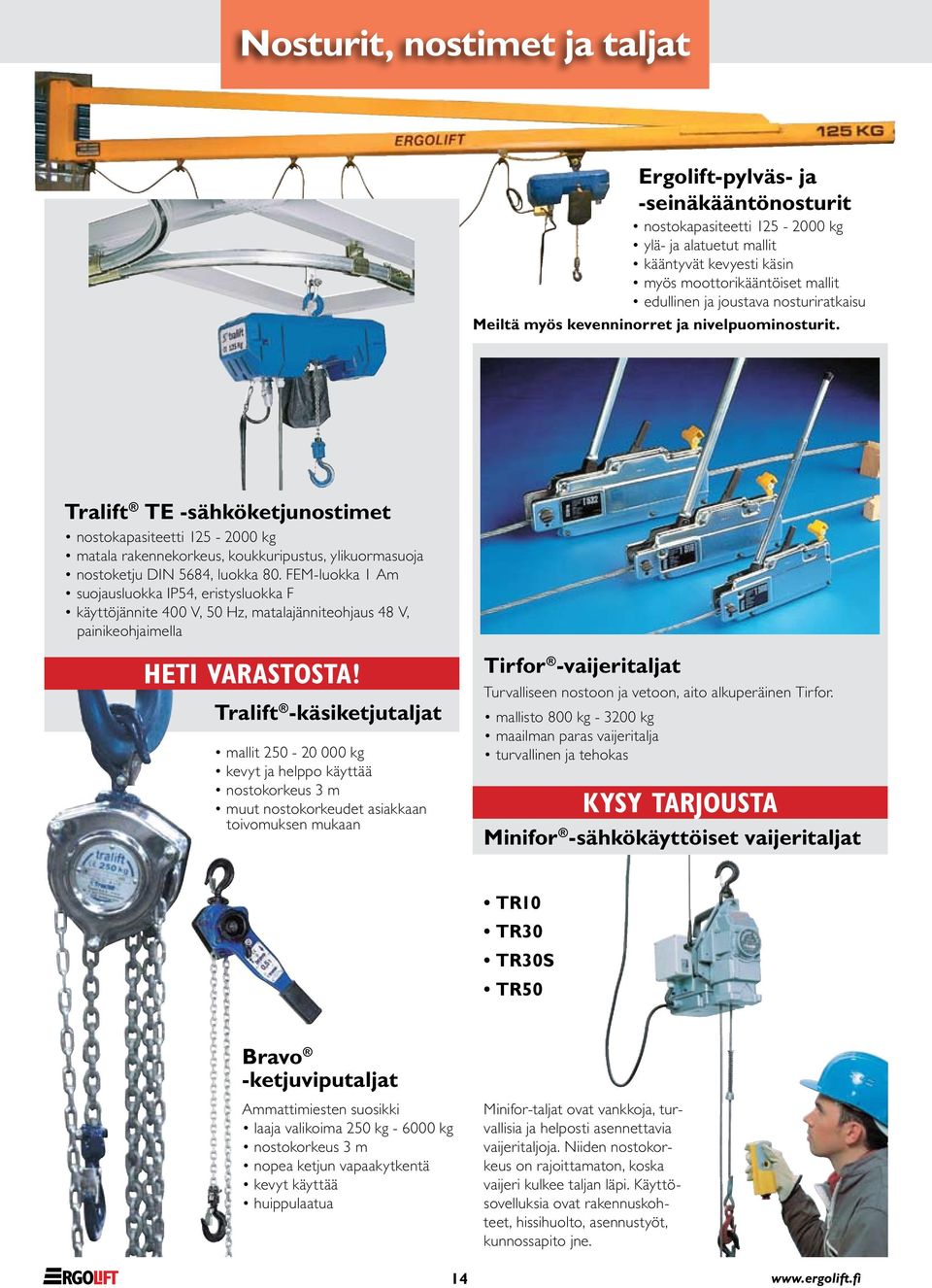

14 Nosturit, nostimet ja taljat Ergolift-pylväs- ja -seinäkääntönosturit nostokapasiteetti kg ylä- ja alatuetut mallit kääntyvät kevyesti käsin myös moottorikääntöiset mallit edullinen ja joustava nosturiratkaisu Meiltä myös kevenninorret ja nivelpuominosturit. Tralift TE -sähköketjunostimet nostokapasiteetti kg matala rakennekorkeus, koukkuripustus, ylikuormasuoja nostoketju DIN 5684, luokka 80. FEM-luokka 1 Am suojausluokka IP54, eristysluokka F käyttöjännite 400 V, 50 Hz, matalajänniteohjaus 48 V, painikeohjaimella HETI VARASTOSTA! Tralift -käsiketjutaljat mallit kg kevyt ja helppo käyttää nostokorkeus 3 m muut nostokorkeudet asiakkaan toivomuksen mukaan Tirfor -vaijeritaljat Turvalliseen nostoon ja vetoon, aito alkuperäinen Tirfor. mallisto 800 kg kg maailman paras vaijeritalja turvallinen ja tehokas Minifor -sähkökäyttöiset vaijeritaljat TR10 TR30 TR30S TR50 Bravo -ketjuviputaljat Ammattimiesten suosikki laaja valikoima 250 kg kg nostokorkeus 3 m nopea ketjun vapaakytkentä kevyt käyttää huippulaatua Minifor-taljat ovat vankkoja, turvallisia ja helposti asennettavia vaijeritaljoja. Niiden nostokorkeus on rajoittamaton, koska vaijeri kulkee taljan läpi. Käyttösovelluksia ovat rakennuskohteet, hissihuolto, asennustyöt, kunnossapito jne. 14

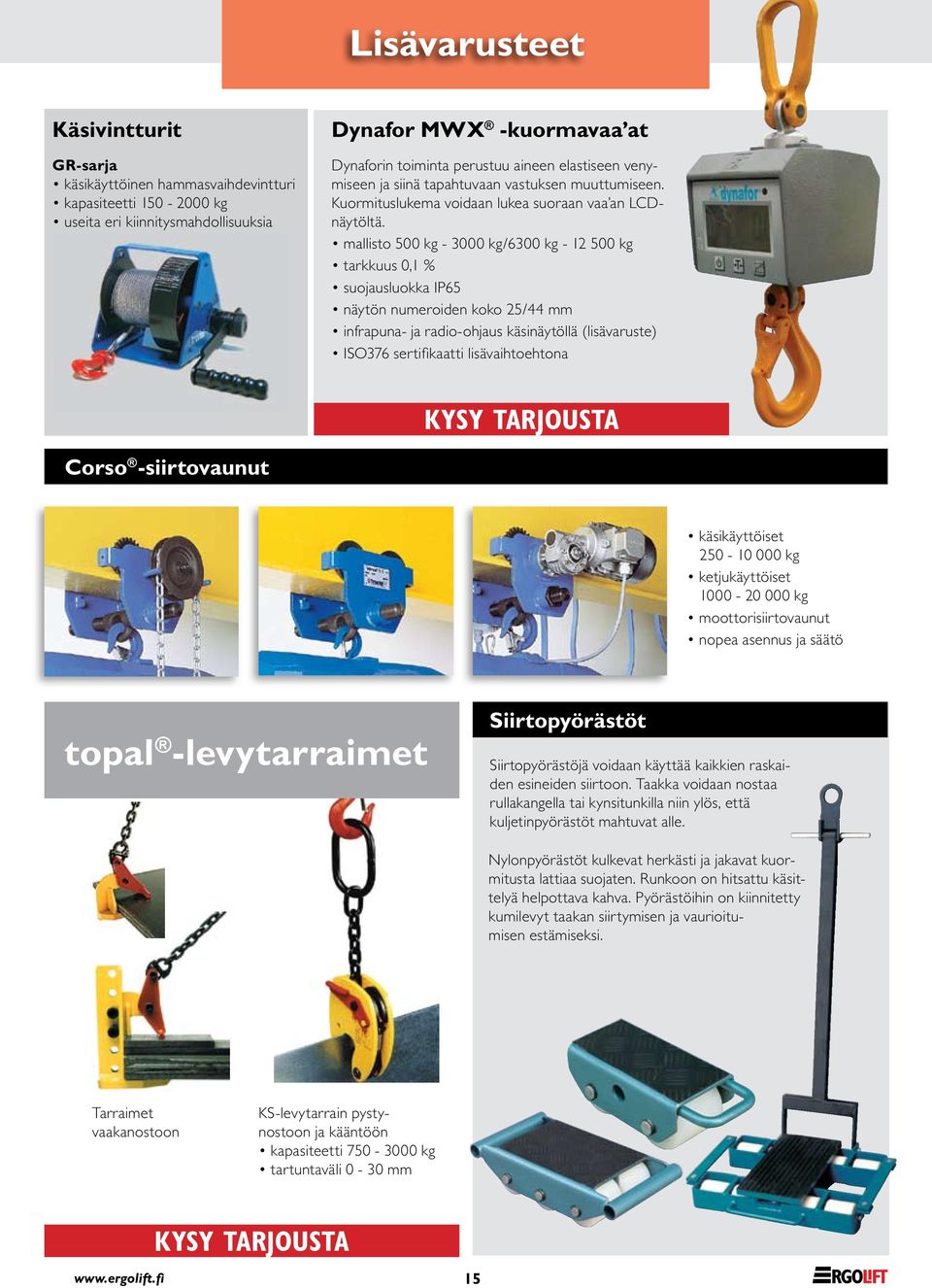

15 Lisävarusteet Käsivintturit GR-sarja käsikäyttöinen hammasvaihdevintturi kapasiteetti kg useita eri kiinnitysmahdollisuuksia Dynafor MWX -kuormavaa at Dynaforin toiminta perustuu aineen elastiseen venymiseen ja siinä tapahtuvaan vastuksen muuttumiseen. Kuormituslukema voidaan lukea suoraan vaa an LCDnäytöltä. mallisto 500 kg kg/6300 kg kg tarkkuus 0,1 % suojausluokka IP65 näytön numeroiden koko 25/44 mm infrapuna- ja radio-ohjaus käsinäytöllä (lisävaruste) ISO376 sertifikaatti lisävaihtoehtona Corso -siirtovaunut käsikäyttöiset kg ketjukäyttöiset kg moottorisiirtovaunut nopea asennus ja säätö topal -levytarraimet Siirtopyörästöt Kysy tarjousta Siirtopyörästöjä voidaan käyttää kaikkien raskaiden esineiden siirtoon. Taakka voidaan nostaa rullakangella tai kynsitunkilla niin ylös, että kuljetinpyörästöt mahtuvat alle. Nylonpyörästöt kulkevat herkästi ja jakavat kuormitusta lattiaa suojaten. Runkoon on hitsattu käsittelyä helpottava kahva. Pyörästöihin on kiinnitetty kumilevyt taakan siirtymisen ja vaurioitumisen estämiseksi. Tarraimet vaakanostoon KS-levytarrain pystynostoon ja kääntöön kapasiteetti kg tartuntaväli 0-30 mm 15

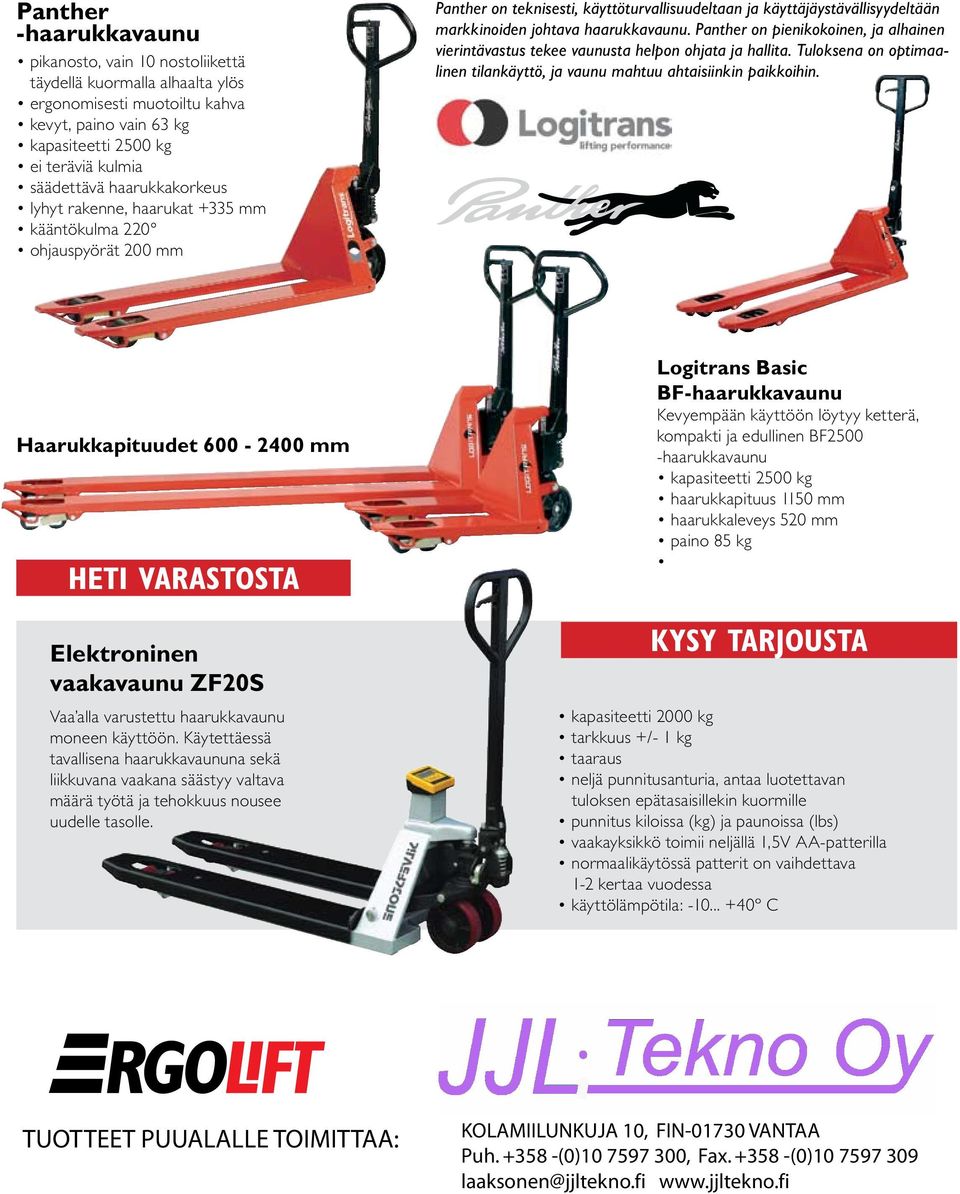

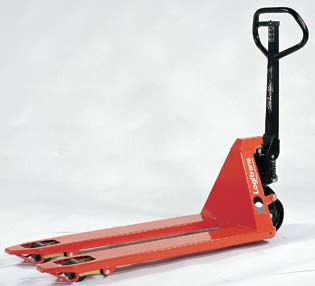

16 Panther -haarukkavaunu pikanosto, vain 10 nostoliikettä täydellä kuormalla alhaalta ylös ergonomisesti muotoiltu kahva kevyt, paino vain 63 kg kapasiteetti 2500 kg ei teräviä kulmia säädettävä haarukkakorkeus lyhyt rakenne, haarukat +335 mm kääntökulma 220 ohjauspyörät 200 mm Panther on teknisesti, käyttöturvallisuudeltaan ja käyttäjäystävällisyydeltään markkinoiden johtava haarukkavaunu. Panther on pienikokoinen, ja alhainen vierintävastus tekee vaunusta helpon ohjata ja hallita. Tuloksena on optimaalinen tilankäyttö, ja vaunu mahtuu ahtaisiinkin paikkoihin. Haarukkapituudet mm HETI VARASTOSTA Elektroninen vaakavaunu ZF20S Vaa alla varustettu haarukkavaunu moneen käyttöön. Käytettäessä tavallisena haarukkavaununa sekä liikkuvana vaakana säästyy valtava määrä työtä ja tehokkuus nousee uudelle tasolle. Logitrans Basic BF-haarukkavaunu Kevyempään käyttöön löytyy ketterä, kompakti ja edullinen BF2500 -haarukkavaunu kapasiteetti 2500 kg haarukkapituus 1150 mm haarukkaleveys 520 mm paino 85 kg kapasiteetti 2000 kg tarkkuus +/- 1 kg taaraus neljä punnitusanturia, antaa luotettavan tuloksen epätasaisillekin kuormille punnitus kiloissa (kg) ja paunoissa (lbs) vaakayksikkö toimii neljällä 1,5V AA-patterilla normaalikäytössä patterit on vaihdettava 1-2 kertaa vuodessa käyttölämpötila: º C TUOTTEET PUUALALLE TOIMITTAA: KOLAMIILUNKUJA 10, FIN VANTAA Puh (0) , Fax (0) laaksonen@jjltekno.fi
