1 VPINSTRUMENTS.COM VPFLOWSCOPE M Seuraava askeleesi mittauksessa

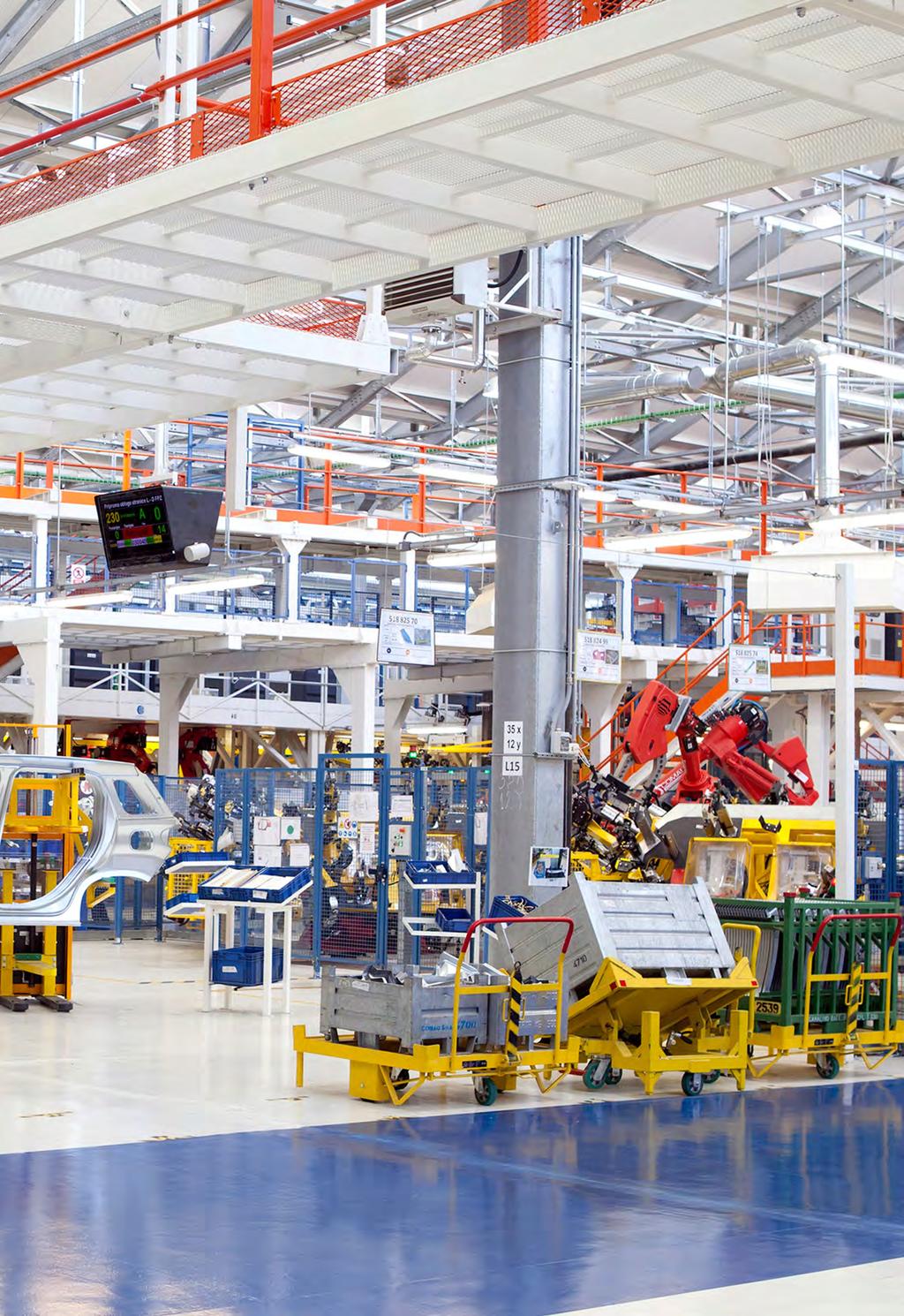

2 Esineiden Internet (IoT, Internet of Things) / Teollisuus 4.0 muuttaa maailmaamme vauhdilla. Tuotanto muuttuu älykkääksi ja autonomiseksi. Tuotantolinjat alkavat tehdä päätöksensä itse, ja ihmisen väliintuloa tarvitaan vain silloin, kun jokin menee vikaan. Hankkimalla VPFlowScope M -mittarin saat teollisuus 4.0 -valmiin alustan, koska mittarissa on sisäänrakennettu Ethernet-liittymä. 2 CAT-VP-SMPR-FI-1701

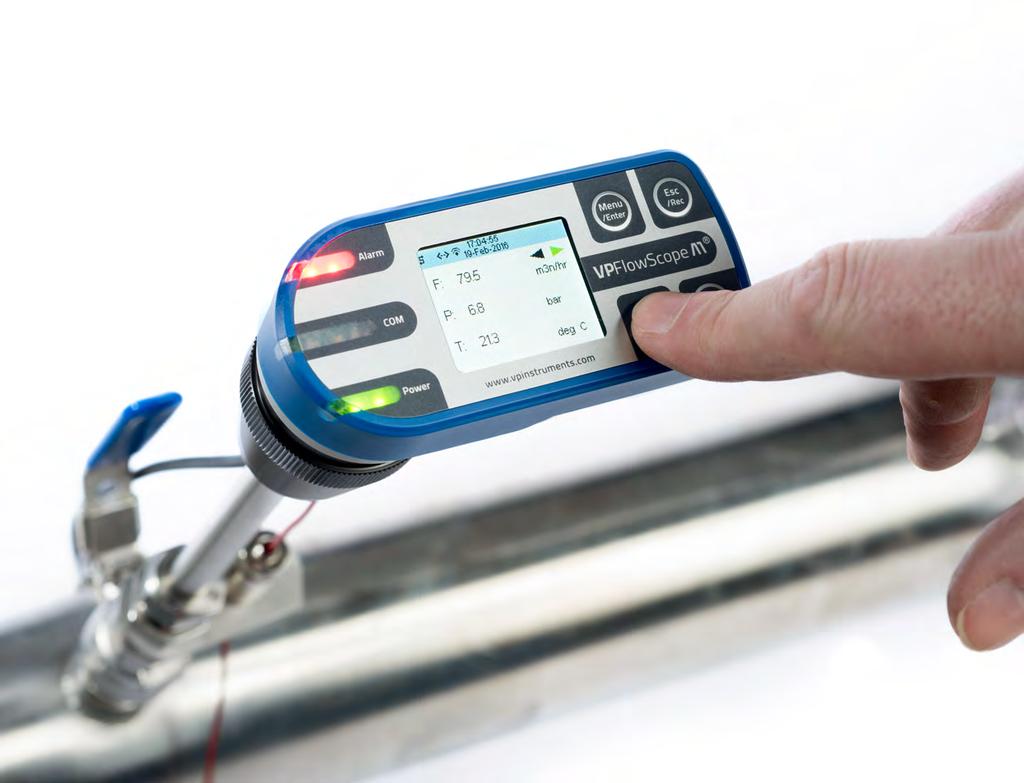

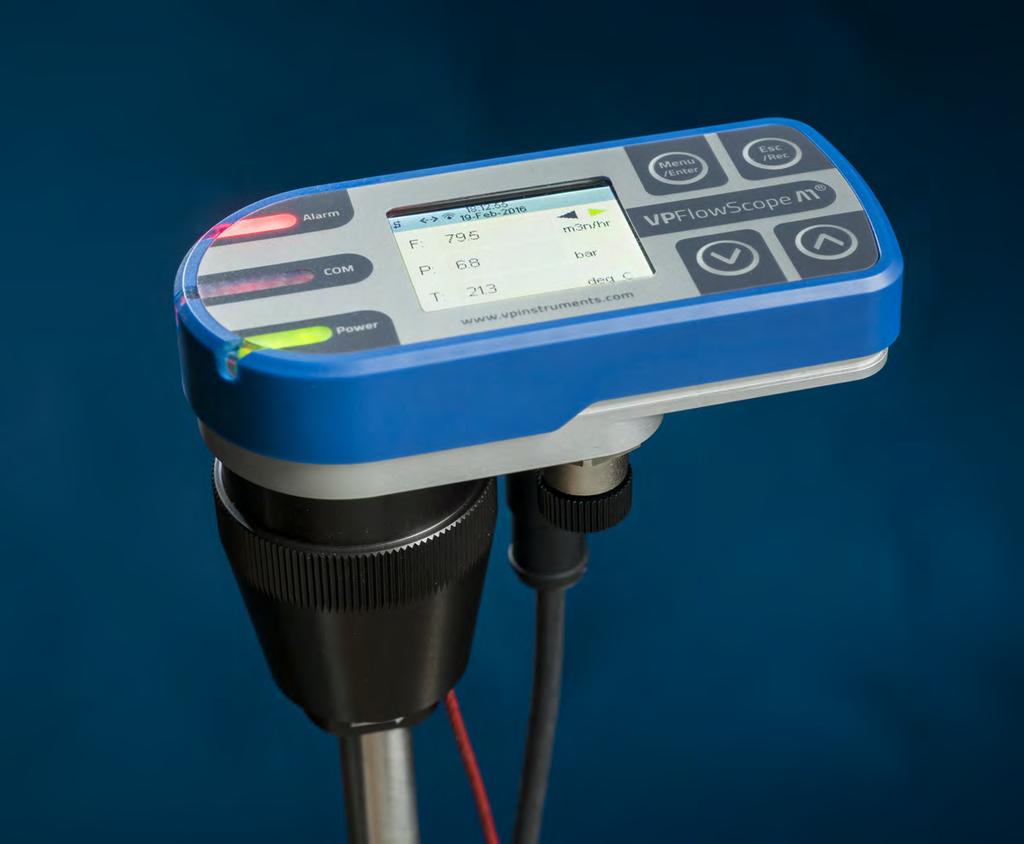

3 VPFLOWSCOPE M Kolme mittaria yhdessä Paineilmalle ja teknisille kaasuille Patentoitu patruuna VPSensorCartridge : ei uudelleenkalibrointia Lisävarusteena suunnan mittaus Ethernet-liittymä, valmius: Teollisuus 4.0 / Esineiden Internet (IoT) Erittäin kompakti ja kevyt Seuraava askel mittauksessa VPFlowScope M:ssa yhdistyy kolme paineilman ja teknisten kaasujen mittaria. Sen voi asentaa paineenalaiseen järjestelmään, ja se mittaa yhtä aikaa ta, painetta ja lämpötilaa. VPFlowScope M on tehnyt uudelleenkalibroinnista historiaa. VPFlowScope M ei vaadi lähettämistä uudelleen kalibroitavaksi, kuten aikaisemmat mittarit. Laitteen oma anturi ja patentoitu patruuna VPSensorCartridge tekevät kalibroinnista pelkän yksinkertaisen vaihtotoimenpiteen. Käyttökohteet: Paineilmajärjestelmien tarkastukset Typen ja teknisten kaasujen mittaukset Kustannusten kohdennus Vuotojen etsintä Putkiston optimointi Jatkuva valvonta CAT-VP-SMPR-FI

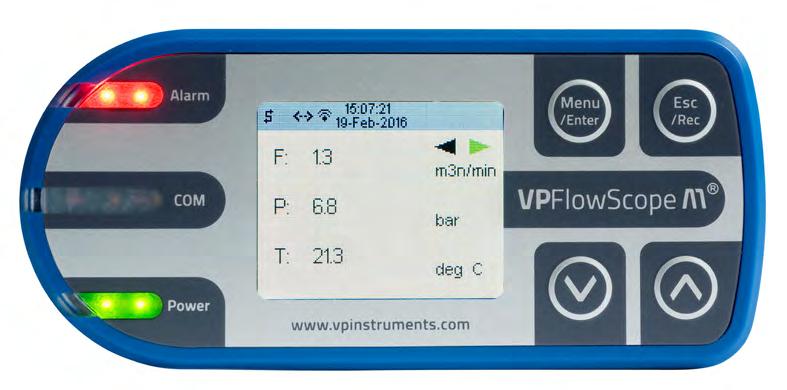

4 Teollisuus valmius Laitteessa on vakiona sisäinen Ethernet-liitäntä sekä optiona Wi-Fi liitäntä, joten VPFlowScope M on suoraan yhdistettävissä mihin verkkoon tahansa ja toimii saumattomasti yhtenä tosiaikaisen energianhallinnan alustan kulmakivenä. Se on myös yhteensopiva perinteisten järjestelmien kanssa, koska siinä on vakiona ma signaalit ja RS485-liittymä. Ominaisuuksia: Ethernet (Modbus/ TCP) RS485 (Modbus RTU) ma linearisoitu, hälytys- tai pulssilähtö USB-liittymä: konfigurointi ja tallennustietojen lataus Lisävarusteena TFT-värinäyttö Lisävarusteena dataloggeri; tallennusjakso yli 6 kk, kun tallennus tapahtuu 1 s välein + syklinen tallennus Optiona Wi-Fi liitäntä (web-palvelin konfigurointia varten, Modbus/TCP) Dataloggeri TFT-värinäyttö RS485 (Modbus RTU) Yksi anturi, paljon mahdollisuuksia Monipuolisen I/O: n ansiosta VPFlowScope M -anturi mahdollistaa sekä tavanomaiset liitännät 4 20 ma, RS485, Modbus RTU että liitännät moderneihin Ethernet-pohjaisiin järjestelmiin. Anturista on neljä versiota. Hälytys- ja käyttötilaledit 4 20 ma, hälytys, pulssilähtö Ethernet, Wi-Fi optiona Anturi malli Ethernet RS Hälytys Pulssi Värinäyttö Dataloggeri WiFi Käyttökohteet VPM.T001.D000 VPVision, BMS, etävalvonta VPM.T001.D010 Etävalvonta ja paikallinen näyttö VPM.T001.D011 Tarkastukset VPM.T001.D111 Tarkastukset, langaton monitorointi, nopea mittarin tarkistus 4 CAT-VP-SMPR-FI-1701

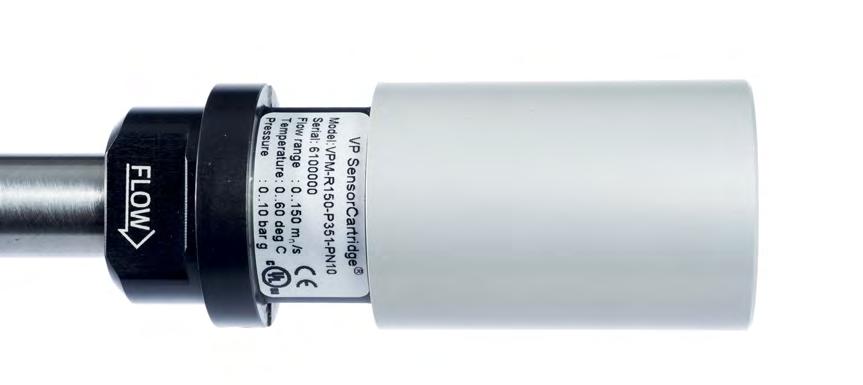

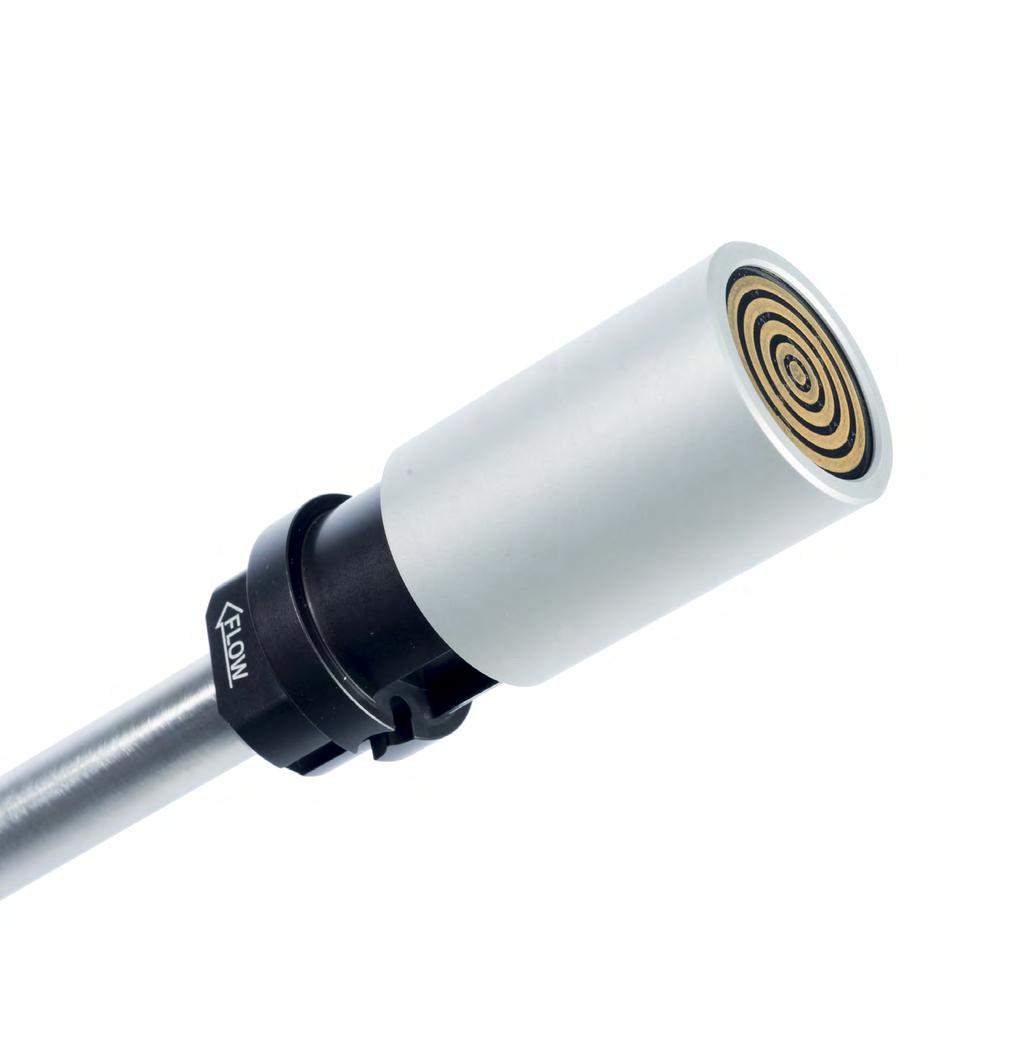

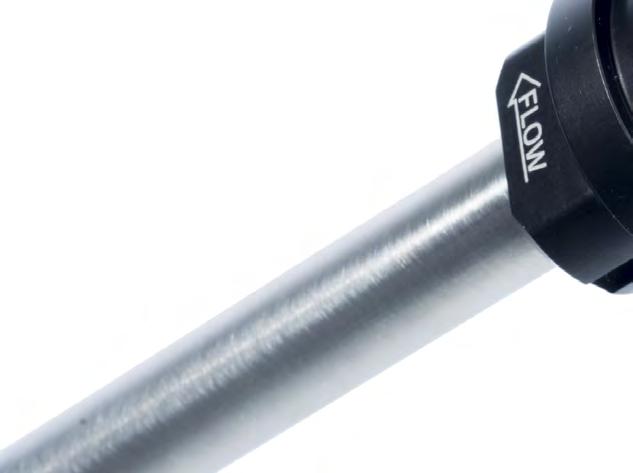

5 Ei enää uudelleenkalibrointia Patentoitu patruuna VPSensorCartridge siirtää entisenlaisen uudelleenkalibroinnin historiaan. Nyt voit yksinkertaisesti vaihtaa patruunan ja jatkaa mittauksia. Ei odottelua, ei seisokkeja. Etusi: Mitättömän lyhyt seisokki Vähemmän kuljetuskuluja Yhdenmukaiset, luotettavat mittaukset VPSensorCartridge malli Kuvaus Käyttökohteet VPM.R150.P350.PN10 Thermabridge terminen anturi:, paine, lämpötila ja kalibrointiraportti. Vuotojen hallinta, tulo- ja tuottopuolen mittaus ja yleiset mittaukset. VPM.B150.P351.PN10 Thermabridge terminen massa-anturi: kaksisuuntainen, paine, lämpötila ja kalibrointiraportti. Tarkastukset, sisäinen laskutus ja kustannusten kohdistus, rengasverkot, usean kompressorin asemat ja jaetut kompressoriasemat. VPM.R150.P35X alueet VPFLowScope M on erittäin joustava käyttää. Taulukosta näet minimi- ja maksimivirtauksen eri putken halkaisijoille 2-16 tuuman välillä. Huomaa, että alueet koskevat vain paineilmaa ja typpeä. Alueet saattavat vaihdella muiden teknisten kaasujen kohdalla. Kysy lisätietoja Sarlinilta. Koko (tuuma) DN 40 VAKIO SAUMATON HIILITERÄSPUTKI Sis. Ø (tuuma) Sis. Ø (mm) Min. (scfm) Maks. (scfm) Min. (m 3 n/h) Maks. (m 3 n/h) , , , , , , , , , , , , , , ,565 Sis. Ø (tuuma) 10 VAKIO SAUMATON HIILITERÄSPUTKI Sis. Ø (mm) Min. (scfm) Maks. (scfm) Min. (m 3 n/h) Maks. (m 3 n/h) , , , , , , , , , , , , , , ,794 CAT-VP-SMPR-FI

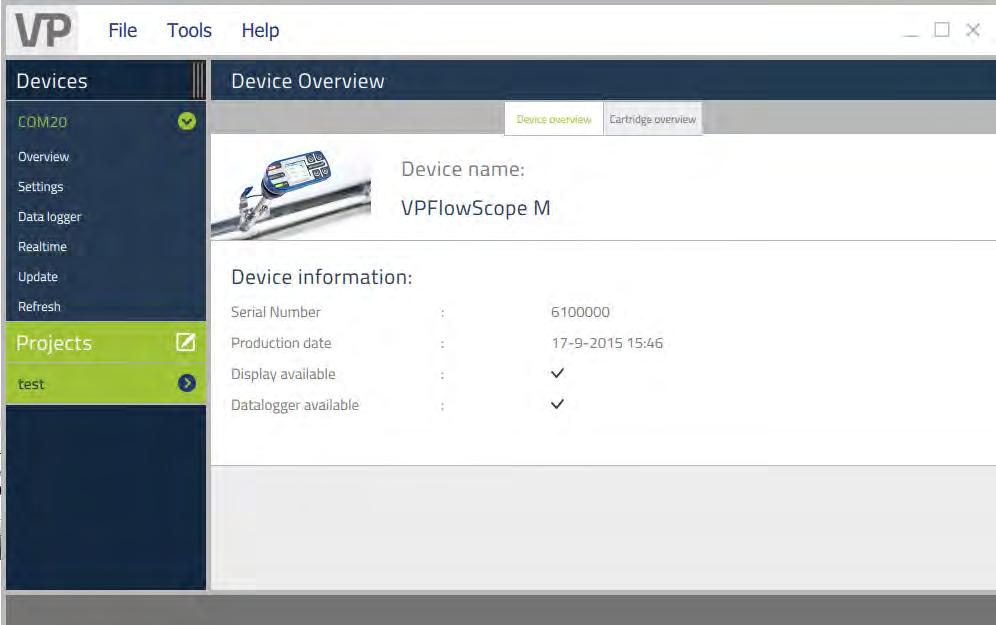

6 Mittaa enemmän lyhyemmässä ajassa VPStudio 2.0 vie mittauksen uudelle tasolle. Asenna ja konfiguroi mittarisi entistä nopeammin käyttäen intuitiivista liittymää ja edistyksellistä tietojenkäsittelyä. Sinun tarvitsee vain kytkeä mittari tekemään työnsä. Konfigurointiin, tosiaikaisiin lukemiin ja tiedontallennukseen on käytettävissä VPStudio 2.0. Ominaisuuksia ja etuja Täysin intuitiivinen käyttöliittymä Automaattinen laitteen tunnistus VPFlowScope M Projektimoduuli CSV ja XLSX -tiedonsiirto 6 CAT-VP-SMPR-FI-1701

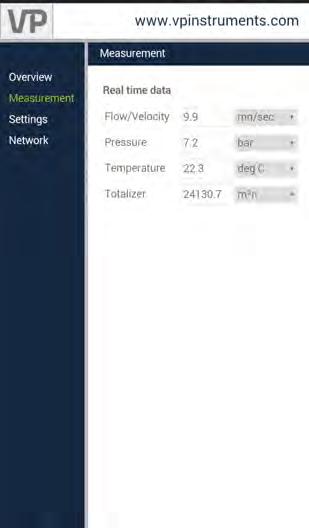

7 Integroitu web-palvelin Kun VPFlowScope M on kytkettynä Ethernet-verkkoosi tai langattomaan verkkoon (Wi-Fi), pääset tabletillasi tai älypuhelimellasi integroituun www-palvelimeen. VPFlowScope M voi toimia itse tukiasemana (access point) tai se voi toimia olemassa olevan verkon käyttäjänä (client). Palvelimen ominaisuuksia: Ominaisuuksia ja etuja Tosiaikainen tietojen tarkastelu Halkaisijan konfigurointi Modbus TCP -konfigurointi Wi-Fi -konfigurointi Analogia-, pulssi- ja hälytyskonfigurointi CAT-VP-SMPR-FI

8 Rajaton tiedontallennus Lisävarusteena toimitettava dataloggeri on nykyisten markkinoiden suurin ja joustavin dataloggeri. Se tallentaa useista kohteista yhtä aikaa, yhteensä yli 6 kuukauden tiedot virtauksesta, paineesta, lämpötilasta sekä määrän summalaskurista resoluutiolla 1 / s. Eikä siinä vielä kaikki. Uusi syklinen tallennustapa tekee dataloggeristasi rajattoman mustan laatikon. Se toimii loputtomiin. Ota käyttöön syklinen tallennustapa se riittää! Ominaisuuksia ja etuja Muistikapasiteetti yli 6 1 / s Optimoitu tietorakenne mahdollistaa nopean latauksen Useiden kohteiden tallennus Syklinen käyttötapa pysyvään tallennukseen Projektipohjainen arkistointi: VPStudio 2.0 Syklinen tallennustapa Usean kohteen tallennus Aika Virtaus Pain Lämpöt. 09: : Aika 8.4 Virtaus 20.1 Paine Lämp. 09: : : : Aika Virtaus 20.1 Paine Lämp. 09: : : : : Aika Virtaus 20.1 Paine Lämpöt. 09: : : : : : : : : CAT-VP-SMPR-FI-1701

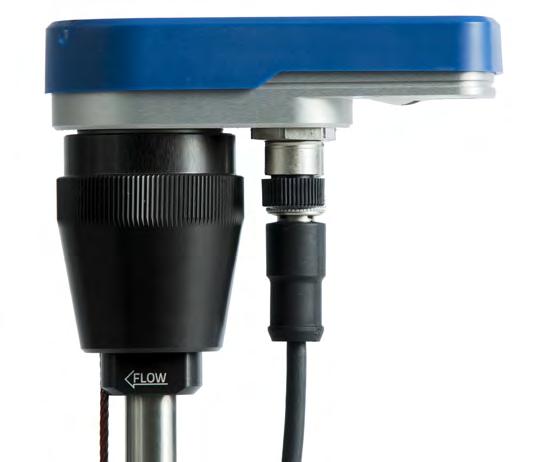

9 Tekniset tiedot - Anturi VPM.T001.D000 VPM.T001.D010 VPM.T001.D011 VPM.T001.D111 Anturin liittymä VPSensorCartridge Näyttö Näytön tyyppi (D010 ja D011) LED (kaikki mallit) Dataloggeri (vain D011) Muisti Tallennustapa Rekisteröity liittymä, kääntyy 360 astetta 1,8 TFT-värinäyttö, automaattinen virransäästö LED-merkkivalot kaikissa malleissa: virta, vika ja tiedonsiirto 6 1 / s tallennus (kaikki parametrit) Syklinen ja tavanomainen käynnistys/pysäytys Lähdöt RS485 Modbus RTU Analoginen / digitaalinen ma lähtö / pulssi / hälytys. Lähtö valittavissa: VPStudio 2.0 USB Mini-USB, sinetöidyn kannen alla (konfigurointiin) Ethernet Modbus / TCP ja integroitu web-palvelin konfigurointiin Wi-Fi Wi-Fi 2.4 GHz b/g/n kanava 3 (maks. lähtöteho +15dBm) Mekaaniset ja ympäristötiedot Mitat 50 x 108 x 36 mm Paino 220 g. Materiaali Alumiini, anodisoitu runko, polykarbonaattikansi O-rengastiivistimet NBR Suojausluokka IP65 NEMA 4 kun käytössä VPSensorCartridge Sähkö Virransyöttö 12 VDC (1) VDC +10% luokka 2 (UL) Teho / RS485 / ma M12, 5-piikkinen Ethernet M12, 4 piikkinen d-koodi Tehonkulutus 1 W (ei ta) 3,5 W (täysi ) +/- 10% Vaihtelee patruunan ja anturin tyypin mukaan CE EN , EN , EN , EN , EN UL UL 508 (1) Saatavilla tulee kaikissa - ja ympäristöolosuhteissa olla 12 V. Kaapelin vastus ja virtalähteen impedanssi, jotka ovat riippuvaisia lämpötilasta, aiheuttavat pysyvää ja ohimenevää jännitehäviötä. Se on otettava huomioon sähköasennuksen suunnittelussa ja toteutuksessa. VPFlowScope M seuraa jatkuvasti saatavilla olevaa jännitettä ja siirtyy automaattisesti virransäästötilaan, kun syöttöjännite laskee alle arvon 11 V. Käynnistys vaatii vähintään 11,9 V jännitteen. Parhaan luotettavuuden varmistamiseksi suositellaan jännitettä 24 V DC mm mm mm CAT-VP-SMPR-FI

10 Tekniset tiedot Patruuna VPSensorCartridge VPM.R PN10 VPM.R PN10 Virtausanturi Mittausmenetelmä Thermabridge terminen massaanturi Virtausalue 0 (0,5) 150 mn Kaksisuuntainen Vain mallissa VPM.R PN10 Tarkkuus 2 % lukemasta kalibrointiolosuhteissa; ks. käyttöohje. Suositeltava putken halkaisija: vähintään 25 mm (1 ). Viiteolosuhteet 0 C, 1013,25 mbar Kaasut Paineilma, typpi ja inertit, lauhdetta muodostamattomat kaasut Kaasun lämpötila-alue C Paineanturi Paineanturin alue Tarkkuus bar +/- 1% FSS (erhealue) Lämpötilakompensoitu Lämpötila-anturi Lämpötila-alue C Tarkkuus > 10 m/s: +/- 1 C < 10 m/s: + 5 C Mekaaniset ja ympäristötiedot Anturien pituus Paino Prosessiliitäntä Paineluokitus Suojausluokka Ympäristön lämpötila Kostuvat materiaalit Korroosionkesto Sähkö Kytkentätyyppi Tehonkulutus CE UL 340 mm 200 g Puristusliitos, 1/2" NPT, kartio PN10 IP65 NEMA 4 anturiin sovitettuna C. Vältä suoraa auringonvaloa ja lämpösäteilyä Anodisoitu alumiini, ruostumaton teräs 316, lasi, epoksi Vältä erittäin syövyttäviä ja happamia ympäristöjä. VPSensorCartridge proprietary Ks. anturin tiedot, yhdistetty tehonkulutus Ks. anturi Ks. anturi 34013,4 mm 340 0,5 12,7 mm 12,7 1,2 30 mm ,3 mm CAT-VP-SMPR-FI-1701

11 Lisävarusteet Seuraavat lisävarusteet ja varaosat täydentävät VPFlowScope M -mittarin. > VPA Sovitin 12V VAC -> 12 Volt DC, 5-piikkinen M12-liitin > VPA Mini USB-kaapeli VPStudio-ohjelmiston kanssa > VPA m kaapeli, 5-piikkinen M12 toisella puolella Suojattu kaapeli, eristeelliset johtimet toisella puolella > VPA m kaapeli, 5-piikkinen M12 toisella puolella Suojattu kaapeli, eristeelliset johtimet toisella puolella > VPA Modbus-kytkentärasia (IP65) Useiden anturien kytkemiseen Modbus RS485-verkkoon > VPA Ethernet-kaapeli 5 m 4-piikkinen M12 toisella ja RJ45-liitin toisella puolella > VPA Puristusliitos: VPFlowScope M Puristusliitos ja integroitu turvakaapeli: 340 mm VPSensorCartridge > VPA kpl Teflon-renkaita puristusliitokseen Puristusliitoksen varaosa > VPA VPSensorCartridge lukitusrengas VPFlowScope M -anturin varaosa > SFT VPStudio 2.0 -ohjelma, ilmainen Tiedontallennuksen konfigurointiin ja lataukseen > VPA Explorer kuljetuslaukku VPFlowScope M Kuljetuslaukku > VPM VPFlowScope M Auditor -aloitussarja Sisältää: Anturi, Ethernet (Modbus/TCP), RS485 (Modbus RTU), ma pulssi hälytyslähtö + näyttö + dataloggeri (6 kk / 1 s välein) VPSensorCartridge, mn/s, bar, C Mini USB -kaapeli Asennussarja: Puristusliitos VPFlowScope M:lle + integroitu turvakaapeli (eri kotelo) VPStudio-ohjelma Ethernet-kaapeli 5 m, 4-piikkinen M12 toisella ja RJ45-liitin toisella puolella Explorer -kuljetuslaukku CAT-VP-SMPR-FI

12 EASY INSIGHT IN ENERGY FLOWS VPInstruments Buitenwatersloot GS Delft The Netherlands T +31 (0) info@vpinstruments.com VPInstruments' distributor in Finland: Sarlin Oy Ab PL Helsinki Puh info@sarlin.com Tilaa heti! Paikallinen jälleenmyyjä Sarlin Oy Ab kertoo vaihtoehdoista ja mahdollisuuksista. Voit myös ottaa yhteyden suoraan meihin:
