1 Savilahden alueen energiatehokas kaukojäähdytys Reima Lassila

2 Kaukojäähdytyksen toimintaperiaate Kaukojäähdytys vertaa Kaukolämpö haetaan lämpöä pois Jäähdytetään viedään lämpöä sisään Lämmitetään Kallavesi

3 Kaukojäähdytyksen toimintaperiaate Energiavarasto Huippu- ja varaenergia Ylijäämälämpöjen hyödyntäminen kaukolämmöksi

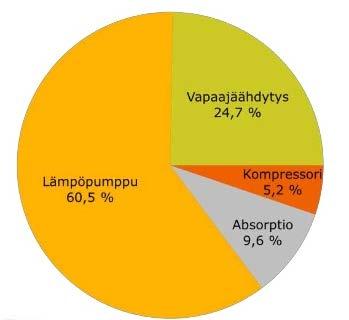

Kaukojäähdytyksen tuotantovaihtoehdot Tuotanto Suomessa vuonna 2015 vapaajäähdytys (vesistö, ilma) absorptiojäähdytyskoneet (kylmän tuotantoa

4 Kaukojäähdytyksen tuotantovaihtoehdot Tuotanto Suomessa vuonna 2015 vapaajäähdytys (vesistö, ilma) absorptiojäähdytyskoneet (kylmän tuotantoa lämmöllä vrt. kaasujääkaappi) kompressoritekniikka (vedenjäähdyttimet) lämpöpumput (ylijäämälämpöjen hyödyntäminen kiinteistöön / kaukolämmöksi)

Kaukojäähdytyksen etuja Kokonaisedullinen Energiatehokas (= ympäristöystävällinen) Helppohoitoinen Toimintavarma Pieni tilantarve Äänetön ja tärinätön Julkisivua

5 Kaukojäähdytyksen etuja Kokonaisedullinen Energiatehokas (= ympäristöystävällinen) Helppohoitoinen Toimintavarma Pieni tilantarve Äänetön ja tärinätön Julkisivua rumentavia lauhdutusyksiköitä ei tarvita Helppo liittyä Joustava Hinnaltaan kilpailukykyinen Ylijäämälämpö kaukolämpöverkkoon = ratkaisuja 0-energiavaatimukselle?! = KJ Savilahti

6 Rakennusten jäähdytysmarkkinat, VTT 2015 Kaukojäähdytys Suomessa Helsinki 1998 Turku 2000 Lahti 2000 Heinola 2002 Tampere 2012 Pori 2012 Espoo 2012 Jyväskylä 2016 Kuopio 2016/ GWh 1700 GWh Lähde: Rakennusten jäähdytysmarkkinat, VTT 2015 Kaukojäähdytyksen myynti Suomessa yhteensä n. 200 GWh Jäähdytysmarkkinat GWh (KJ 14 %) vrt. lämmitysmarkkinat GWh (KL 46 %)

7 Savilahden alueen kaukojäähdytys Nykyinen potentiaali: KYS yht. n. 19 MW Yliopisto yht. n. 1 MW Viestikatu yht. n. 2 MW Tiedelaakso yht. n. 2 MW Yhteensä > 20 MW Aiesopimus KYS / KE OY joulukuu 2015 Lopullinen sopimus Q1 2017

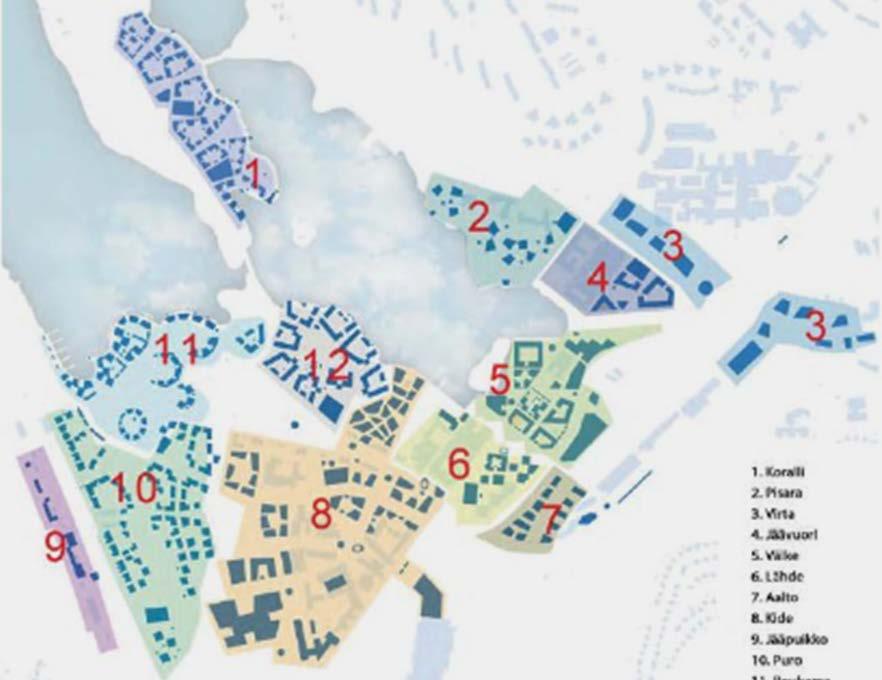

8 Savilahden alueen kaukojäähdytys Savilahden tulevat alueet Savilahden alueen maankäytön yleissuunnitelmat, suunnittelukilpailu 2015: Tengbom Eriksson Arkkitehdit Arkkitehtitoimisto Harris-Kjisik Arkkitehtitoimisto AJAK

9 Savilahden alueen kaukojäähdytys Maankäytön yleissuunnitelma / Arkkitehtitoimisto AJAK Noin 50 % toimistorakennuksia: Jäähdytystehontarve 6 8 MW + asuinrakennusten jäähdytyksen tarve x MW Savilahden potentiaali yhteensä MW

Oleva rakennuskanta 310 000 k-m2 + KYS 130 000 k-m2 = 440

rakennuskanta n. 550 000 k-m2 Alueet 1-11 Oleva + tuleva n.

lähtökohdat tehokkaaseen ja vähähiiliseen

10 Oleva rakennuskanta k-m2 + KYS k-m2 = k-m2 Savilahden alueen kaukojäähdytys Tuleva rakennuskanta n k-m2 Alueet 1-11 Oleva + tuleva n k-m2 Alueella on poikkeuksellisen hyvät lähtökohdat tehokkaaseen ja vähähiiliseen energiantuotantoon ja -käyttöön Jäähdytys, Lämmitys, Sähkö Älykkäät energiaverkot avainroolissa

11 Kylmän veden riittävyys kesä-elokuu Savilahden alueen kaukojäähdytys Vapaajäähdytys kylmällä Kallavedellä Loka-toukokuussa 100 % jäähdytysenergiasta Vuositasolla % jäähdytysenergiasta 3 milj. m3 Tehontarpeesta % (mitoitustilanne) Sähkön säästö vrt. kiinteistökohtainen -80 %! Esim. KYS jäähdytys: sähkön säästö MWh Vastaa aurinkopaneelin vuosituotantoa = 15 kpl 700 paneelin järjestelmää

12 Savilahden alueen kaukojäähdytys Kylmän veden hyödyntämisjärjestelmä -35 m Imuputki (Ø 1 m), L = 1700 m Palautusputki (Ø 1 m), L = 950 m Pumppaamo Suodatus Lämmönvaihtimet -7 m Savilahden kaukojäähdytyslaitos

13 Savilahden alueen kaukojäähdytys Kaukojäähdytyslaitos (2-3 kerroksinen rakennus, pumppaamo alimmassa kerroksessa) Kokoluokka MW Rakennuksen koko 1200 bm2 Suunnittelu käynnistyy Q Rakentaminen Tuotantokäyttö Q Kustannusarvio 10 milj. euroa

14 Savilahden alueen kaukojäähdytys Hankkeen tilanne tammikuussa 2016: Neulalahden syvännealueiden kylmän veden hyödyntäminen vaatii vesi- ja ympäristölain mukaisen luvan Lupahakemus jätetty AVI:lle helmikuussa 2016 Lupapäätös saatu lokakuussa Lupa on lainvoimainen. Vesialueen omistajan (kaupunki) lupa Pumppaamon ja jäähdytyskeskuksen sijoituspaikka sovittu kaupungin kanssa Syvännealueiden lämpötilaselvitys (vapaajäähdytyksen riittävyys) touko-lokakuu 2016 Vesistöputken asennusolosuhteiden selvitys eli maaperätutkimuksia, pilaantuneiden maiden selvitys Puolustusvoimien räjähderaivaukset meneillään, jatkuvat vuodelle 2019 (putkireitti PRIO1) OK OK OK OK OK OK Sopimus Sairaanhoitopiirin Puijon Sairaalan alueen kaukojäähdyksestä Q Savilahden kaukojäähdytyslaitoksen suunnittelija valitaan Q Hankintojen kilpailutus Q Järjestelmän rakentaminen alkaa 2018 Laitoksen käyttöönotto kevät-kesä 2019

16 kuumottaako Hanki kaukojäähdytys, niin ei kuumota enää.

17 Kiitoksia!
