Swegon CASA R85. Lämmöntalteenottolaite pyörivällä lämmönvaihtimella ASUNTOILMANVAIHTO. Pyörivällä lämmönvaihtimella varustettu lämmöntalteenottolaite

Transkriptio

1 Swegon CASA R85 Lämmöntalteenottolaite pyörivällä lämmönvaihtimella Pyörivällä lämmönvaihtimella varustettu lämmöntalteenottolaite omakoti-, kerrostalo- ja vapaa-ajan asuntoihin alle 170 m 2. Sopii myös saneerauskohteisiin. Maksimi ilmavirta 80 l/s. Lämpötilahyötysuhde noin 80 %. Matala äänitaso. Asennetaan tekniseen tilaan, varastoon, kodinhoitohuoneeseen tms. Voidaan sijoittaa myös liesikuvun kanssa maustehyllyn tilalle lieden yläpuolelle. Liesikuvun poistoilma voidaan liittää ala- tai yläpuolelle, eikä se kulje lämmönvaihtimen läpi. Ohjaus erillisestä ohjauspaneelista tai liesikuvusta. ASUNTOILMANVAIHTO

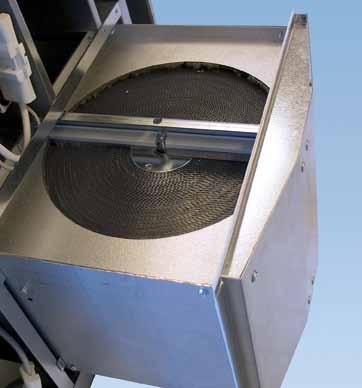

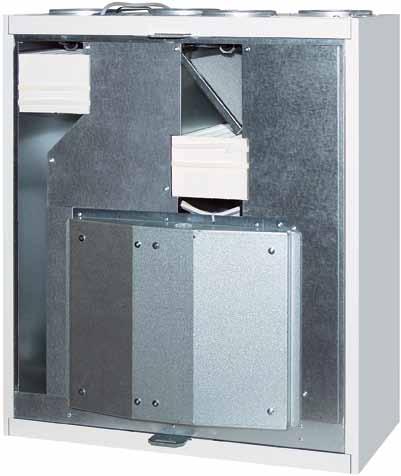

2 Tekniset tiedot Yleistä Swegon CASA R85 on erinomainen ilmanvaihtolaite asuntoihin ja muihin vastaaviin tiloihin. Siinä on tulo- ja poistoilmapuhaltimet, tulo- ja poistoilmasuodattimet sekä pyörivä RECOnomic-lämmönvaihdin tehokkaaseen lämmöntalteenottoon. Kone on tarkoitettu asennettavaksi seinään sen mukana tulevan asennussarjan avulla. Kone on mitoitettu niin, että se voidaan sijoittaa keittiössä seinäkaappina suoraan lieden ja liesikuvun yläpuolelle. Vaippa Vaippa on peltiä ja eristekerros solupolyeteeniä. Kone on jauhemaalattu ulkopuolelta valkoiseksi (RAL 9016). Etuluukun etulevyn vakioväri on valkoinen. Lisävarusteena sen saa myös ruostumattoman teräksen tai alumiinin (SILVER TW-4663) värisenä. Etuovi on helppo irrottaa tarkastuksen ja huollon ajaksi. Swegon CASA R85 etuovi irrotettuna. Puhaltimet Koneessa on energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on lähes puolta pienempi kuin vaihtovirtapuhaltimien. EC-puhaltimien etuna on, että niitä voidaan säätää portaattomasti ja hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Sähkö- ja ohjauskaapeleissa on pikaliittimet, ja puhaltimet voidaan tarvittaessa ottaa helposti pois koneesta. Suodattimet Laitteessa on F7-hienosuodatin tuloilmalle ja poistoilmalle. Lisävarusteena saa G3-karkeasuodattimen poistoilmalle. EC-moottoreiden hyötysuhde on korkea ja niiden nopeutta voidaan säätää portaattomasti. Lämmönvaihdin Koneessa on Swegonin patentoima pyörivä RECOnomiclämmönvaihdin. Se koostuu pyörivästä pyörästä, jossa alumiiniset lamellit muodostavat useita ilmanvirtauskanavia. Lämpimällä poistoilmapuolella kanaviin varastoituva lämpö luovutetaan tuloilmapuolen kylmään ilmaan. Vaikka samat pinnat ovat kosketuksissa sekä poistoilmaan että tuloilmaan, riski hajujen siirtymiseen asunnossa on hyvin pieni. Lämpötilahyötysuhde on noin 80 %. Koska pyörivä lämmönvaihdin ei normaalisti koskaan jäädy, korkea lämpötilahyötysuhde säilyy riippumatta ulkolämpötilasta. Lämmönvaihtimella on oma moottori. Swegon CASA R85:n energiatehokas lämmönvaihdin. 2

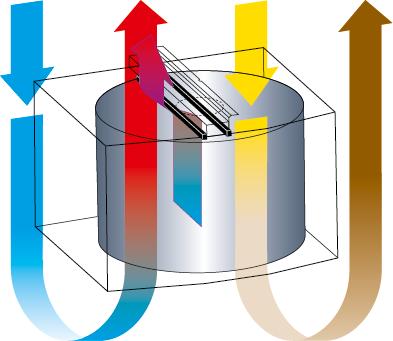

3 RECOtite Ulko- ja poistoilmakanavan kanavapaineiden suhde, suodattimien puhtaus ym. vaikuttavat roottorin ylä- ja alapuolisen harjatiivisteen ympäröimään paine-eroon. Jos paine-ero on liian suuri, alkaa tiiviste vuotaa ja ilmavirrat sekoittuvat ei-toivotusti keskenään. Pienillä ilmavirroilla esim. pienten asuntojen ilmanvaihtolaitteissa paine-ero on monesti liian suuri ja kone alkaa vuotaa poistoilmalohkosta tuloilmalohkoon kuvan A mukaisesti. Normaalien ilmavirtojen säätötyössä mitataan pelkästään huoneiston tulo- ja poistoilmavirta. Jos vuoto on suuri, todellinen ulko- ja jäteilmavirta jää suunnitelluista ilmavirroista, ja huoneiston perusilmanvaihto voi olla jopa 30 % suunniteltua pienempi. Oletettua pienemmällä ilmanvaihdolla huoneiston kosteudenpoistokyky ei ole riittävä suhteessa kuormitukseen, ja asuntoon alkaa kertyä kosteutta. Samoin poistoilman kosteus siirtyy vuotoilman osalta kokonaisuudessaan takaisin asuntoon tuloilman mukana. Perinteinen tapa tasoittaa paine-eroa on kuristaa säätöpellillä poistoilmakanavaan lisää painetta. Tällöin kone ei saavuta enää luvattua suorituskykyä, esim. tehostusilmavirta pienenee monesti liian pieneksi ja puhaltimen käyttämä sähköteho suurenee radikaalisti (vaikuttaa SFP-lukuun). RECOtite-paineentasaussektori tasoittaa paine-eron esim. harjatiivisteen poisto- ja tuloilmalohkon välillä, jolloin tässä kohdassa ei enää esiinny vuotoilmavirtaa. Vuoto on siirtynyt viereiseen harjatiivisteeseen, jolloin vuoto on ns. tuloilmasta tuloilmaan. Roottorissa on virtauksia myös paineentasaussektorin alla, jolloin se ei vaikuta lämmön talteenoton hyötysuhteeseen. Kuva A. RECOtite-paineentasaussektori. 3

4 Ohjausjärjestelmä Yleistä Ilmanvaihtolaitetta ohjataan Premium-ohjauspaneelista, josta asetuksia voidaan lukea ja muuttaa. Puhaltimia voidaan ohjata myös Premium-liesikuvun paneelista kolmella eri nopeudella. Kerros- ja rivitalossa laitetta ohjataan pääasiassa Premium-kuvulta. Tällöin vain kiinteistön hoitaja tarvitsee lisäpaneelin, josta mahdolliset asetusten muutokset tehdään. Siksi Premium-ohjauspaneeli ei ole vakiovaruste R85-mallissa, mutta tarvittaessa se voidaan hankkia lisävarusteena. Ohjaus Premium-ohjauspaneelista Premium-ohjauspaneeli (lisävaruste) asennetaan vapaavalintaiseen paikkaan seinään upotettuun kojerasiaan tai pinta-asennuksena. Se liitetään koneen läheisyyteen tai 20 m:n modulaarikaapelilla toiseen paikkaan. Lisäksi voidaan asentaa lisäohjauspaneeli, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjauspaneelissa on näyttö, neljä painiketta sekä valodiodi, joka näyttää hälytykset ja koneen toiminnot. Valittavat toiminnot Käyttö. Laite voidaan pysäyttää ja käynnistää. Puhallinnopeus. Laitteen puhaltimia voidaan säätää ja ohjata viiteen eri nopeuteen. Puhaltimen ollessa miniminopeudella näytössä lukee Poissa ja normaalinopeudella Kotona. Tuloilmapuhaltimen nopeus voi olla eri kuin poistoilmapuhaltimen, ja EC-moottoria voidaan säätää ohjauspaneelista. Ajastin. Vuorokausi-/viikkokellossa on neljä ohjelmaa. Siihen asetetaan ajat, jolloin laitteen halutaan aktivoivan toiminnon. Muun ajan laite käy taloudellisella miniminopeudella (Poissa). Toiminnot: Kotona, Poissa, Tehostus, Viilennys. Lisäksi voidaan valita tuloilman lämpötila. Lämpötila. Sähköisen jälkilämmitysvastuksen (lisävaruste) haluttu käynnistyslämpötila säädetään välille C. Jälkilämmitys voidaan myös sammuttaa. Alipaineen kompensointi (lisävaruste). Erillistä liesikupua tai keskuspölynimuria käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa. Vaatii kärkitiedon liesikuvulta tai keskuspölynimurilta. Premium-ohjauspaneelia käytetään samaan tapaan kuin matkapuhelimia toimintopainikkeilla ja valikkomenulla. Kesätoiminto. Tiettyjen raja-arvojen täyttyessä kone pysäyttää lämmönvaihtimen (kun lämmöntalteenottoa ei tarvita). Kesäviilennys. Toiminto käynnistyy, jos tietyt lämpötilaehdot täyttyvät. Laitteen lämmönvaihdin pysähtyy, sähköinen lämmitysvastus sammuu ja puhaltimien nopeus kasvaa. Siten hyödynnetään esim. öisin viileämpää ilmaa asunnon viilentämiseen. Puhallinnopeus on valittavissa. Kylmän talteenotto. Kesällä, kun sisäilma on viileämpää kuin ulkoilma, lämmönvaihdin käynnistyy. Takkatoiminto. Pysäyttää tilapäisesti poistoilmapuhaltimen. Tämä luo asuntoon ylipaineen ja pakottaa hormin vetämään, mikä estää savun leviämisen huoneeseen takan sytyttämisen aikana. Käyttönopeuden ilmaisin. Käyntinopeus näkyy jatkuvasti näytöllä tekstinä ja tärkeimmät toiminnot valodiodin eri väreinä. Huoltomuistutin. Huollon muistutusväliksi asetetaan 3 12 kuukautta. Automaattiset toiminnot Hälytin. Ilmaisee suodattimen vaihdon tai huollon tarpeen sekä mahdollisen käyttöhäiriön. Lämmönvaihdin. Käynnistyy ja sammuu lämpötilaanturin signaalista. Ylikuumenemissuoja. Moottoreille ja sähköiselle lämmitysvastukselle. Jäätymisen esto. Estää lämmönvaihdinta jäätymästä. 4

5 Ohjaus Premium-liesikuvusta Valittavat toiminnot Liesikuvun ohjauspaneelissa on kolme painiketta. Liesikuvun valaisimen sytyttämisen ja sammuttamisen lisäksi voidaan ohjata kahta toimintoa seuraavasti: Puhallinnopeus. Laitteen puhaltimissa on kolme nopeutta minimi/normaali/tehostus. Tuloilmapuhaltimen nopeus voi olla alhaisempi kuin poistoilmapuhaltimen. Tehostusnopeus on ajastettu 60 min:iin, minkä jälkeen nopeus palautuu normaaliin nopeuteen. Liesikuvun sulkupelti. Ruuanlaiton aikana pellin aukioloajaksi voidaan valita 30, 60 tai 120 min. Tarveohjaus Tarveohjaus on mahdollista seuraavien lisävarusteiden avulla: Ajastin. Vuorokausi-/viikkokello, johon asetetaan ajat, jolloin laitteen halutaan käyvän normaalinopeudella. Muun ajan laite käy taloudellisella miniminopeudella. Tehostusajastin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Parhaiten painike sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen ym. Takkakytkin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Toiminnolla luodaan asuntoon hetkellinen ylipaine, joka saa hormin vetämään ja estää savun leviämisen huoneeseen takan sytyttämisen aikana. Alipaineen kompensointi. Liesikupua käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa. Kotona poissa-kytkin. Sijoitetaan ulko-oven läheisyyteen. Nuppia painettaessa kone menee Poissa-tilaan ja säästää energiaa. Läsnäolotunnistin. Havaitsee liikkeen asunnossa ja nostaa puhaltimen nopeutta. Sopiva taloudelliseen käyttöön tiloissa, joita ei käytetä jatkuvasti, esim. koulut, päiväkodit, toimistot jne. Kosteustunnistin. Havaitsee kosteuden lisääntymisen ja nostaa puhaltimen nopeutta. Sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen jne. Hiilidioksiditunnistin. Havaitsee hiilidioksidipitoisuuden nousun ja nostaa puhaltimen nopeutta. Sopii tiloihin, joissa ihmisten määrä vaihtelee. DDC-ohjaus Modbus GW Liesikuvun sulkupelti 30/60/120 min Valaisin Koneen puhallinnopeus Minimi, normaali, tehostus Liesikupu ruostumatonta terästä musta ohjauspaneeli. Valkoinen liesikupu valkoinen ohjauspaneeli. 5

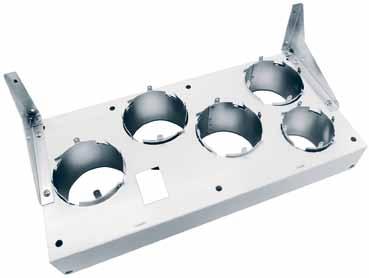

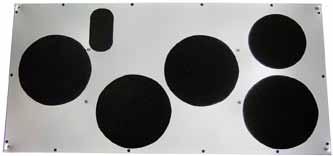

6 Lisävarusteet Premium-liesikupu Erityisesti R85-ilmanvaihtokoneeseen sopiva liesikupu. Voidaan liittää kanavalla tai suoraan ilmanvaihtokonetta vasten. Sisäänrakennettu säätölaite ilmanvaihtokoneelle. Neutraali ja tyylikäs muotoilu. Matala äänitaso. Suuren kuvun ansiosta hyvä kärynsieppauskyky. Suuri metallinen rasvasuodatin. Helppo puhdistaa. Rasvasuodatin voidaan pestä astiapesukoneessa. Poistoilmayhde 125 mm ja kumitiiviste. Yhde on mitoitettu niin, että kupu voidaan asentaa suoraan koneen alle. 11 W:n loisteputkivalaisin. Sähköliitäntä pistokkeeseen johdolla, 230 V 10 A. Värivaihtoehdot Valkoinen, ruostumaton teräs tai hopea-aluväri. Koneen lisävarusteet Premium-ohjauspaneeli Asennetaan vapaavalintaiseen paikkaan seinään upotettuun kojerasiaan tai pinta-asennuksena. Se liitetään koneen läheisyyteen tai 20 m:n modulaarikaapelilla toiseen paikkaan. Lisäksi voidaan asentaa lisäohjauspaneeli, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjauspaneelissa on näyttö, neljä useatoimintoista painiketta sekä valodiodi, joka näyttää hälytykset ja koneen toiminnot. Oven etupelti Oveen kiinnitettävän etupellin värivaihtoehdot ovat hopea-aluväri ja ruostumaton teräs. Vakiotoimituksessa sen väri on valkoinen. Jälkilämmityskasetti Sähköinen 500 W:n jälkilämmitysvastus tuloilman lämmittämiseen lämmönvaihtimen jälkeen on tehtaalla asennettava lisävaruste. Vastus kytkeytyy päälle kun tuloilman lämpötila alittaa asetetun arvon. Asennus pikaliittimin. Katto-/seinäasennusteline Asennusteline ilmanvaihtokoneen katto- tai seinäasennukseen. Yläpohjan läpivientilevy Läpivientilevyllä estetään kosteuden pääsy yläpohjan eristeisiin sekä ullakon ilman pääsy sisälle. Vaihtosuodattimet Suodatinsarjassa on 2 kpl F7-hienosuodatinta. Poistoilmasuodatin 1 kpl G3-karkeasuodatin. Premium Classic -liesikupu sopii erityisesti R85-ilmanvaihtokoneeseen. Premium-ohjauspaneeli Etupellin värivaihtoehdot ovat valkoinen, hopea-aluväri ja ruostumaton teräs. Vaihtosuodattimet Yläpohjan läpivientilevy Kattoasennusteline Jälkilämmityskasetti 6

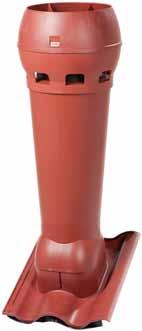

7 Lisävarusteet Järjestelmätuotteet Ilmanvaihtokone on osa taloudellista ja miellyttävää asunnon ilmanvaihtojärjestelmää. Premium Swing -säädinkupu Swegon tarjoaa täydellisen sarjan tuotteita asunnon ilmanvaihtoon. Kun kaikki osat tulevat samalta toimittajalta, ne toimivat varmasti yhdessä ja voidaan valita oikein mitoitetut tuotteet. Tämä mahdollistaa esimerkiksi ilmanvaihtokoneen ohjaamisen liesikuvusta. Liesikuvut Premium Classic -liesikupu on mitoitettu erityisesti R85- ilmanvaihtokoneeseen liitettäväksi. Jos liesikupua ei haluta liittää ilmanvaihtokoneeseen, valitaan säädinkupu ja liitetään se huippuimuriin. Roof-huippuimuri Kanavan läpivientitiiviste Mahdollistaa tiiviin läpiviennin tulo- ja poistoilmaventtiilien kanaville. Saatavilla 5 kpl:n sarjoissa koot 100, 125 ja 160 mm. Äänenvaimennin Kattotuotteet Huippuimurit, ulospuhallushajottimet ym. Läpivientitiiviste Tulo- ja poistoilmaventtiilit Läpivientitiiviste Äänenvaimennin Roofhuippuimuri Roofkattoläpivienti Tuloilmaventtiili Höyrysulun tiivistyslevy Swegon CASA -ilmanvaihtaja Säädinkupu Poistoilmaventtiili 7

8 Asennus Laitteessa on ylimääräiset kanavayhteet liesikuvun poistoilmalle laitteen ala- ja yläpuolella. Liesikuvun poistoilma menee suoraan ulos laitteen poistoilmapuhaltimen kautta eikä kulje lämmönvaihtimen läpi. Käyttämättä jätettävä yhde tai yhteet tiivistetään peitekannella tai spirokanavan tiivisteellä (ei sisälly toimitukseen). Liesikuvun kautta ei saa otta keittiön yleispoistoa, sillä se ohittaa LTO:n. Ulkoilma Tuloilma Poistoilma Jäteilma Liesikuvun poistoilma Kolme asennusvaihtoehtoa Ylimääräisen kanavayhteen ansiosta ilmanvaihtolaitteen voi asentaa kolmella tavalla. 1. Premium-liesikupu liitetty kanavalla ilmanvaihtokoneeseen Kone sijoitetaan vapaavalintaiseen paikkaan. Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto jne. Tilan lämpötilan tulee olla yli +10 C. Kone asennetaan seinään mukana tulevan seinäasennussarjan avulla. Premium-liesikuvun poistoilma johdetaan kanavalla laitteen yläpuolella olevaan ylimääräiseen kanavayhteeseen. Laitetta ohjataan liesikuvun ohjauspaneelista tai tarvittaessa erillisestä ohjauspaneelista (lisävaruste). R85:n toimintaperiaate. Liesikuvun poistoilma 2. Premium-liesikupu suoraan ilmanvaihtokonetta vasten Hyvä vaihtoehto vaihdettaessa vanha liesituuletin uuteen on asentaa kone seinään lieden yläpuolelle seinäkaappina mukana tulevan seinäasennussarjan avulla. Premium-liesikupu liitetään suoraan konetta vasten koneen alapuolella olevaan kanavayhteeseen. Premium-liesikuvun saa oikeaja vasenkätisenä, jotta se sopii oikea- tai vasenkätiseen laitteeseen. Laitetta ohjataan liesikuvun ohjauspaneelista tai tarvittaessa erillisestä ohjauspaneelista (lisävaruste). 3. Erillinen säädinkupu Kone sijoitetaan vapaavalintaiseen paikkaan. Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto jne. Tilan lämpötilan tulee olla yli +10 C. Kone asennetaan seinään mukana tulevan seinäasennussarjan avulla. Säädinkuvun poistoilma liitetään erilliseen huippuimuriin. Laitetta ohjataan erillisestä ohjauspaneelista (lisävaruste). Huippuimurin ohjaus tapahtuu parhaiten liesikuvun ohjauspaneelista. Premium-liesikupu liitetty kanavalla ilmanvaihtokoneeseen. Premium-liesikupu suoraan ilmanvaihtokonetta vasten. Kaikki vaihtoehdot Seinärakenteen tulee kestää koneen paino 59 kg. Erillinen säädinkupu ja huippuimuri. 8

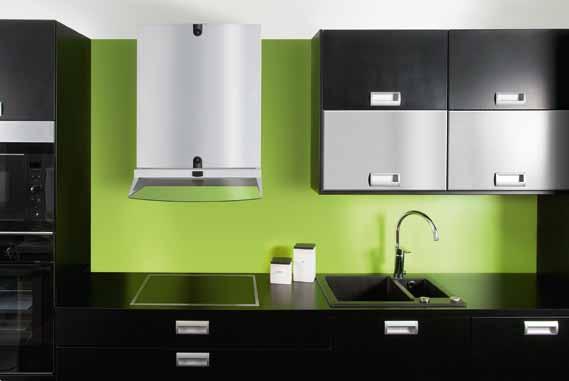

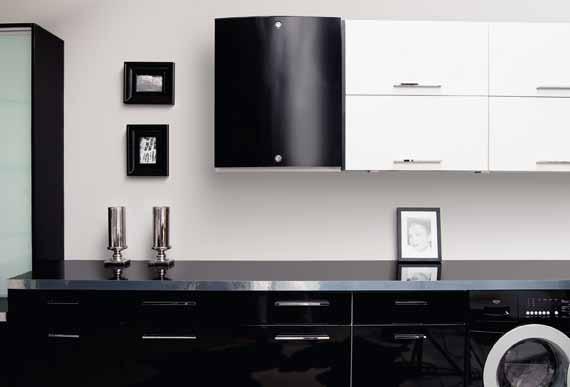

9 R85 asennettuna keittiöön seinäkaappina. R85 kodinhoitohuoneen seinässä. 9

10 Puhallintehot Tuloilmavirta Poistoilmavirta Liesikuvun poistoilma Säätö % Ilmavirta l/s Kokonaisteho W Käytettävissä oleva paine Pa Käytettävissä oleva paine Pa Ilmavirta l/s Paksumpi linja = SFP 2.0 tai alle. Ilmavirta l/s Tehonkulutus Ilmavirta l/s 10

11 Äänitiedot Ääni tuloilmakanavaan Puhaltimen säätö % Äänitehotaso oktaavikaistoittain, L wokt, db Painotettu äänitehotaso, L WA, db(a) Ääni poistoilmakanavaan Puhaltimen säätö % Äänitehotaso oktaavikaistoittain, L wokt, db Painotettu äänitehotaso, L WA, db(a) Ääni ympäristöön Puhaltimen säätö % Äänenpainetaso 10 m² äänenabsorptio L P (10), db(a)*) Asennettu liesikupua vasten *) Vastaa normaalia vaimennettua huonetta. Asennettu seinälle

12 Sähkökytkentä Koneessa on pistotulppaliitäntä 230 V 10 A. Kokonaistehonkulutus Ilman jälkilämmitysvastusta: 250 W, 1,1 A. Jälkilämmitysvastuksen kanssa: 750 W, 3,3 A. Ohjaus Premium-liesikuvusta Toimitukseen sisältyy 2 kpl 3 m:n kaapeleita modulaariliittimineen, joita käytetään koneen, liesikuvun, ohjauspaneelin ja Modbus GW -sovittimen liittämiseen. Modulaarikaapeli asennetaan min. 20 mm:n suojaputkeen. Ohjaus Premium-ohjauspaneelista Ohjauspaneeli sijoitetaan vapaavalintaiseen paikkaan. Sitä voidaan jatkaa esim. lisäohjauspaneelilla tai Modbussovittimella, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjaus Premium-liesikuvusta Ohjaus Premium-ohjauspaneelista Lisäohjauspaneeli Pistotulppaliitäntä Kaapeli modulaariliittimin Kaapeli modulaariliittimin R85 Pistotulppaliitäntä Lisäohjauspaneeli Kaapeli modulaariliittimin Premiumohjauspaneeli R85 Pistotulppaliitäntä Premium-kupu Ohjaus Premium Modbus GW:stä Kaapeli modulaariliittimin Premium-ohjauspaneeli esim. säätö- tai huoltotyössä Pistotulppaliitäntä R85 Liesikupu (Ei jatkomahdollisuutta) Premiumohjauspaneeli Modbus GW Modbus RTU 12

13 Esimerkkikytkentä 1 PREMIUM-SÄÄDIN Ei-kiinteässä asennuksessa säädin voi toimia pelkkänä käsiterminaalina säätö- tai huoltotöissä. Tällöin on varmistettava pääsy kaapelin liittimiin. Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin Hiilidioksidi-/ lämpötilalähetin Läsnäolotunnistin 2 x 0,5 4 x 0,5 4 x 0,5 W80 EC W100 EC W130 EC W230 EC R85 EC R120 EC 2 x 0,5 (24 V) Esim. 6 x 0,5 Kotona-Poissa-kytkin DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. 2 x 0,5 Esimerkkikytkentä 2 PREMIUM-SÄÄDIN Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin Hiilidioksidi-/ lämpötilalähetin Läsnäolotunnistin 2 x 0,5 4 x 0,5 4 x 0,5 W80 EC W100 EC W130 EC W230 EC R85 EC R120 EC 2 x 0,5 Esim. 8 x 0,5 Kotona-Poissa-kytkin DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila - Puhallinnopeuden ohjaus - Lämpötilan ohjaus Ym. 2 x 0,5 Kun ohjausjännite katkeaa, palautuu ohjaus asukkaan käyttöön. 13

14 Esimerkkikytkentä 3 PREMIUM-SÄÄDIN Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Alipaineen kompensointi (2 x 0,5) 24 V Muu kupu (ei Premium) Modbus GW Kosteuskytkin Hiilidioksidi-/ lämpötilalähetin Läsnäolotunnistin 4 x 0,5 4 x 0,5 W80 EC W100 EC W130 EC W230 EC R85 EC R120 EC Modbus RTU Ks. erillisohje DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. 2 x 0,5 2 x 0,5 Kätisyys Oikea- tai vasenkätinen malli Asentamisen helpottamiseksi laitteen saa oikea- (R) tai vasenkätisenä (L). Ne ovat toistensa peilikuvia. Näin voidaan valita se malli, jolle voidaan rakentaa yksinkertaisin kanavisto. Tämä on tärkeää, sillä kaikki kanaviston lisämutkat laskevat painetta ja puhaltimet kuormittuvat enemmän. Yläpuoli Alapuoli Swegon CASA R85 L Swegon CASA R85 R Tuloilma 1 Poistoilma 2 Ulkoilma 3 Jäteilma 4 Liesikuvun poistoilma K 14

15 Mitat Swegon CASA R85 Premium-liesikupu Kondenssivesiletkun paikka 369 ±1 720 ±2 700 Kuvassa oikeakätinen versio. Vasenkätisessä versiossa kanavayhde on vasemmalla puolella. 599 ±1 293 ±1 361 ±1 Seinäteline ± R85 R Kanavaliitännät Tuloilma 125 Poistoilma 125 Ulkoilma 125 Jäteilma 125 Liesikuvun poistoilma 100 Paino Kone: 51 kg Premium Classic -liesikupu asennettuna koneen alle: 59 kg 15

16 Erittely Ilmanvaihtokone Ilmanvaihtokone Swegon CASA R85 Premium R oikea P-R085-R L vasen P-R085-L Ohjaus Konetta ohjataan Premium-ohjauspaneelista tai Premium-liesikuvusta. Ohjaus Premium-ohjauspaneelista: voidaan asentaa lisäohjauspaneeli, jos konetta halutaan ohjata useammasta kuin yhdestä paikasta. Ohjaus Premium-liesikuvusta: voidaan asentaa lisäohjauspaneeli, jotta tehdasasetuksia voidaan muuttaa. Premium ohjauspaneeli EN, SE, FI, NO, DE, FR P-SP148 (sis. 20 m:n modulaarikaapelin) Lisävarusteet Kosteuskytkin 117KKH Hiilidioksidikytkin 117HDL Lämpötilatermostaatti 117T Läsnäolokytkin 102LT Takkakytkin 102TKC Viikko/vrk-ajastin 105A1 Tehostuskytkin ajastimella 105TK Kosteusanturi P-FG Modbus gateway P-MB Huoneen lämpötila-anturi P-RTG Alipaineen kompensointikytkin P-UT 20 m:n modulaarikaapeli RJ9-liittimellä P-MK20 20 m:n modulaarikaapeli RJ9-yhteeseen RJ9-jatkoliitin 102LT Jälkilämmityskasetti R (oikea) P-R085-R-EK L (vasen) P-R085-L-EK Katto-/seinäasennusteline R (oikea) P-R085-R-KA L (vasen) P-R085-L-KA Höyrysulun tiivistelevy P-R085-YP Etuluukun etulevy Ruostumaton teräs P-R085-6-R Hopea/alu-väri P-R085-6-A Suodatinsarja 2 kpl F7 P-R085-FS Premium-liesikupu (koneen alle liitettynä) Premium Classic 600, valkoinen R (oikea) P-R085-R-6-V L (vasen) P-R085-L-6-V Premium Classic 600, ruostumaton teräs R (oikea) P-R085-R-6-R L (vasen) P-R085-L-6-R Premium Classic 600, hopea/alu-väri R (oikea) P-R085-R-6-A L (vasen) P-R085-L-6-A Premium liesikupu (koneen by-pass -kanavalähtöön liitettynä) Premium Classic, valkoinen PRE PRE Premium Classic, ruostumaton teräs RPRE RPRE Premium Classic, hopea/alu-väri APRE APRE Järjestelmätuotteet Muut liesikuvut Tulo- ja poistoilmaventtiilit Äänenvaimentimet Huippuimurit ja ulospuhallushajottimet Kanavan läpivientitiiviste, 5 kpl/sarja 100 mm 125 mm 160 mm 102LT10 102LT12 102LT16 16
