Swegon CASA 440. Lämmöntalteenottolaite ristivirtalämmönvaihtimella ASUNTOILMANVAIHTO

Koko: px
Aloita esitys sivulta:

Download "Swegon CASA 440. Lämmöntalteenottolaite ristivirtalämmönvaihtimella ASUNTOILMANVAIHTO"

Transkriptio

1 Swegon CASA 440 Lämmöntalteenottolaite ristivirtalämmönvaihtimella Ristivirtatekniikalla toimivalla levylämmönvaihtimella varustettu lämmöntalteenottolaite omakoti-, kerrostalo- ja vapaa-ajan asuntoihin alle 250 m². Sopii myös saneerauskohteisiin. Maksimi ilmavirta 130 l/s. Lämpötilahyötysuhde noin 60 %. Energiataloudelliset hiljaiset puhaltimet. Asennetaan tekniseen tilaan, varastoon, kodinhoitohuoneeseen tms. Valokenno-ohjattu huurteentunnistin. Kiertoilmaliitäntä. Ohjaus erillisestä ohjauspaneelista tai liesikuvusta. Premium-ohjaustekniikka. ASUNTOILMANVAIHTO 440_e_FI-p

2 Tekniset tiedot Yleistä Monipuolinen Swegon CASA 440 sopii erinomaisesti ilmanvaihtokoneeksi asuntoihin ja vastaaviin tiloihin. Koneessa on tulo- ja poistoilmapuhaltimet, tulo - ja poistoilmasuodattimet sekä lämmön talteenotto ristivirtatekniikalla toimivalla levylämmönvaihtimella. Kone voidaan asentaa joko seinään tai kattoon. Vaippa Laitteen ulko- ja sisävaippa on peltiä ja välissä on ääni- ja lämpöeriste. Kone on jauhemaalattu sisä- ja ulkopuolelta valkoiseksi (NCS S 0602 G). Etuovi on saranoitu, joten tarkastaminen ja huoltaminen on helppoa. Ovikytkin sammuttaa koneen automaattisesti, kun ovi avataan. Puhaltimet Koneessa on on integroidut AC-vaihtovirtapuhaltimet. Sähkö- ja ohjauskaapeleissa on pikaliittimet, ja puhaltimet voidaan tarvittaessa purkaa helposti ja ottaa pois koneesta. Suodattimet Koneessa on G3-karkeasuodattimet ulko- ja poistoilmalle. Tuloilmalle on lisäksi F7-hienosuodatin. Lämmönvaihdin Ristivirtatekniikalla toimiva levylämmönvaihdin on rakennettu alumiinilamelleista. Ilmavirrat lämmönvaihtimeen ja siitä ulos kulkevat erillisissä kanavissa, eivätkä hajut pääse siirtymään. Lämmönvaihdin on helppo ottaa pois koneesta tarkastusta ja huoltoa varten. Koneen automaattinen ohituspelti ohjaa poistoilman lämmönvaihtimen ohi silloin, kun lämpöä ei tarvita. Huurtumisen esto Koneen vakiovarusteisiin kuuluu huurtumisenestoautomatiikka, joka perustuu patentoituun valokennoohjattuun huurteentunnistimeen (infrapunasensori). Se käynnistää kennon sulatustoiminnon vasta todellisen tarpeen mukaan eli kun kennossa on jäätä. Automatiikan ansiosta saavutetaan lämmöntalteenotossa parempi vuosihyötysuhde, eikä tuloilmapuhallin pysähtele turhaan. Jos lämmönvaihdin uhkaa jäätyä, tuloilmapuhaltimen nopeus pienenee ja lämmin poistoilma estää lämmönvaihdinta jäätymästä. Lisävarusteena saatavan etuvastuksen avulla tuloilmapuhallin on lähes pysähtymätön. Swegon CASA 440 etuovi avattuna. Jälkilämmitys Sähkömallissa on vakiovarusteena 900 W:n jälkilämmitysvastus, joka sijaitsee lämmönvaihtimen takana. Säädettävä termostaatti kytkee vastuksen päälle, kun tuloilman lämpötila alittaa asetetun arvon. Econo-mallissa on vesikiertoinen jälkilämmityspatteri, jonka lämpötilaa voidaan säätää laitteen sisältä. Kiertoilmaliitäntä Kiertoilmaliitännän avulla esim. takan lämpöä voidaan siirtää muihin tiloihin ja säästää sähköä, kun kojeen jälkilämmityspatteri vaatii vähemmän tehoa. Vastaavasti kesällä esim. ilmalämpöpumpun tuomaa viileyttä voidaan kierrättää muualle asuntoon. Kesä-/talviautomatiikka Kun lämpötila nousee yli oletusarvon, lämmöntalteenottokennon ohituspelti avautuu ja ulkoilmavirta ohittaa kennon. Näin saadaan kesäaikana ulkoviileää ilmaa asuntoa virkistämään. 2

3 Ohjausjärjestelmä Yleistä Ilmanvaihtolaitetta ohjataan vakiovarusteena olevasta Premium-ohjauspaneelista, josta asetuksia voidaan lukea ja muuttaa. Puhaltimia voidaan ohjata myös Premiumliesikuvun paneelista kolmella eri nopeudella. Ohjaus Premium-ohjauspaneelista Premium-ohjauspaneeli asennetaan vapaavalintaiseen paikkaan seinään upotettuun kojerasiaan tai pinta-asennuksena. Se liitetään koneen läheisyyteen tai 20 m:n modulaarikaapelilla toiseen paikkaan. Lisäksi voidaan asentaa lisäohjauspaneeli, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjauspaneelissa on näyttö, neljä useatoimintoista painiketta sekä valodiodi, joka näyttää hälytykset ja koneen toiminnot. Valittavat toiminnot Käyttö. Laite voidaan pysäyttää ja käynnistää. Puhallinnopeus. Laitteen puhaltimia voidaan säätää ja ohjata viiteen eri nopeuteen. Puhaltimen ollessa miniminopeudella näytössä lukee Poissa ja normaalinopeudella Kotona. Ajastin. Vuorokausi-/viikkokellossa on neljä ohjelmaa. Siihen asetetaan ajat, jolloin laitteen halutaan aktivoivan toiminnon. Muun ajan laite käy taloudellisella miniminopeudella (Poissa). Toiminnot: Kotona, Poissa, Tehostus, Viilennys. Sähköisessä jälkilämmitysmallissa voidaan valita myös tuloilman lämpötila. Lämpötila. Sähköisen jälkilämmitysvastuksen haluttu käynnistyslämpötila säädetään välille C. Jälkilämmitys voidaan myös sammuttaa. Kesätoiminto. Tiettyjen raja-arvojen täyttyessä (kun lämmöntalteenottoa ei tarvita) ilma ohjataan lämmönvaihtimen ohi. Kesäviilennys. Toiminto käynnistyy, jos tietyt lämpötilaehdot täyttyvät. Laitteen lämmönvaihdin ohitetaan, sähköinen lämmitysvastus sammuu ja puhaltimien nopeus kasvaa. Siten hyödynnetään esim. öisin viileämpää ilmaa asunnon viilentämiseen. Puhallinnopeus on valittavissa. Premium-ohjauspaneelia käytetään samaan tapaan kuin matkapuhelimia toimintopainikkeilla ja valikkomenulla. Kylmän talteenotto. Kesällä, kun sisäilma on viileämpää kuin ulkoilma, ilma ohjataan lämmönvaihtimelle. Käyttönopeuden ilmaisin. Käyntinopeus näkyy jatkuvasti näytöllä tekstinä ja tärkeimmät toiminnot valodiodin eri väreinä. Huoltomuistutin. Huollon muistutusväliksi asetetaan 3 12 kuukautta. Hälytin. Ilmaisee suodattimen vaihdon tai huollon tarpeen sekä mahdollisen käyttöhäiriön. Automaattiset toiminnot Jälkilämmitysvastus. Sähköinen jälkilämmitysvastus (sähkömalli) käynnistyy, kun tuloilman lämpötila alittaa asetusarvon. Ylikuumenemissuoja. Moottoreille ja sähköiselle lämmitysvastukselle. Jäätymisen esto. Estää lämmönvaihdinta jäätymästä. 3

4 Ohjaus Premium-liesikuvusta Valittavat toiminnot Liesikuvun ohjauspaneelissa on kolme painiketta. Liesikuvun valaisimen sytyttämisen ja sammuttamisen lisäksi voidaan ohjata kahta toimintoa seuraavasti: Puhallinnopeus. Laitteen puhaltimissa on kolme nopeutta minimi/normaali/tehostus. Tuloilmapuhaltimen nopeus voi olla alhaisempi kuin poistoilmapuhaltimen. Tehostusnopeus on ajastettu 60 min:iin, minkä jälkeen nopeus palautuu normaaliin nopeuteen. Liesikuvun sulkupelti. Ruuanlaiton aikana pellin aukioloajaksi voidaan valita 30, 60 tai 120 min. Liesikuvun sulkupellin ohjaus Ilmaisin 30/60/120 min Valaisin Koneen puhallinnopeus Poissa, kotona, tehostus Tarveohjaus Tarveohjaus on mahdollista seuraavien lisävarusteiden avulla: Ajastin. Vuorokausi-/viikkokello, johon asetetaan ajat, jolloin laitteen halutaan käyvän normaalinopeudella. Muun ajan laite käy taloudellisella miniminopeudella. Tehostusajastin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Parhaiten painike sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen ym. Takkakytkin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Toiminnolla luodaan asuntoon hetkellinen ylipaine, joka saa hormin vetämään ja estää savun leviämisen huoneeseen takan sytyttämisen aikana. Läsnäolotunnistin. Havaitsee liikkeen asunnossa ja nostaa puhaltimen nopeutta. Sopiva taloudelliseen käyttöön tiloissa, joita ei käytetä jatkuvasti, esim. koulut, päiväkodit, toimistot jne. Kosteustunnistin. Havaitsee kosteuden lisääntymisen ja nostaa puhaltimen nopeutta. Sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen jne. Alipaineen kompensointi. Liesikupua käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa (vaatii kärkitiedon kuvulta). Hiilidioksiditunnistin. Havaitsee hiilidioksidipitoisuuden nousun ja nostaa puhaltimen nopeutta. Sopii tiloihin, joissa ihmisten määrä vaihtelee. DDC-ohjaus Modbus GW Premium-liesikuvun ohjauspaneeli. 4

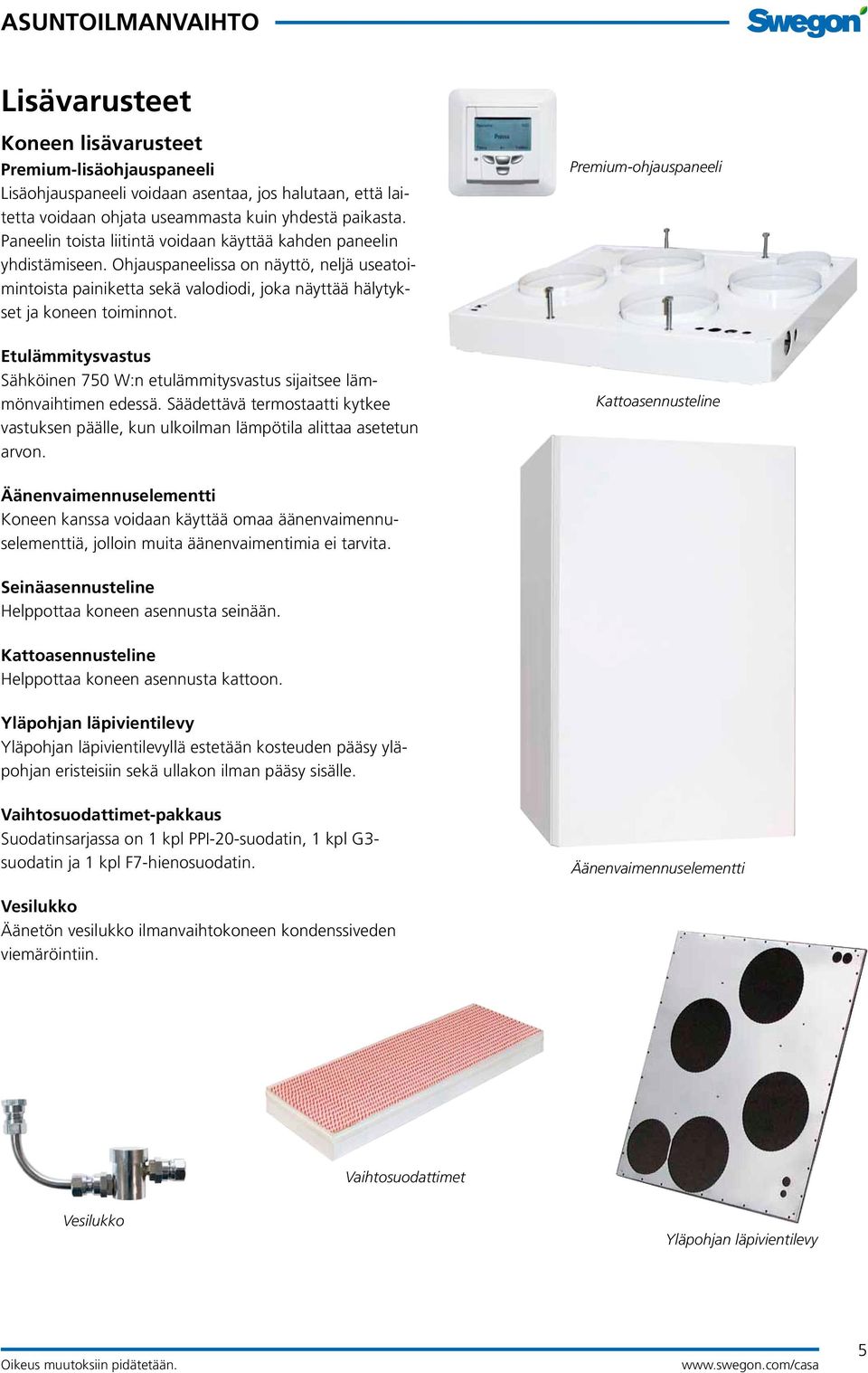

5 Lisävarusteet Koneen lisävarusteet Premium-lisäohjauspaneeli Lisäohjauspaneeli voidaan asentaa, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Paneelin toista liitintä voidaan käyttää kahden paneelin yhdistämiseen. Ohjauspaneelissa on näyttö, neljä useatoimintoista painiketta sekä valodiodi, joka näyttää hälytykset ja koneen toiminnot. Etulämmitysvastus Sähköinen 750 W:n etulämmitysvastus sijaitsee lämmönvaihtimen edessä. Säädettävä termostaatti kytkee vastuksen päälle, kun ulkoilman lämpötila alittaa asetetun arvon. Premium-ohjauspaneeli Kattoasennusteline Äänenvaimennuselementti Koneen kanssa voidaan käyttää omaa äänenvaimennuselementtiä, jolloin muita äänenvaimentimia ei tarvita. Seinäasennusteline Helppottaa koneen asennusta seinään. Kattoasennusteline Helppottaa koneen asennusta kattoon. Yläpohjan läpivientilevy Yläpohjan läpivientilevyllä estetään kosteuden pääsy yläpohjan eristeisiin sekä ullakon ilman pääsy sisälle. Vaihtosuodattimet-pakkaus Suodatinsarjassa on 1 kpl PPI-20-suodatin, 1 kpl G3- suodatin ja 1 kpl F7-hienosuodatin. Äänenvaimennuselementti Vesilukko Äänetön vesilukko ilmanvaihtokoneen kondenssiveden viemäröintiin. Vaihtosuodattimet Vesilukko Yläpohjan läpivientilevy 5

6 Lisävarusteet Järjestelmätuotteet Ilmanvaihtokone on osa taloudellista ja miellyttävää asunnon ilmanvaihtojärjestelmää. Swegon tarjoaa täydellisen sarjan tuotteita asunnon ilmanvaihtoon. Kun kaikki osat tulevat samalta toimittajalta, ne toimivat varmasti yhdessä ja voidaan valita oikein mitoitetut tuotteet. Tämä mahdollistaa esimerkiksi ilmanvaihtokoneen ohjaamisen liesikuvusta. Premium Swing -säädinkupu Liesikuvut Tyylikkäissä ja käytännöllisissä liesikuvuissa on useita mallija materiaalivaihtoehtoja. Jos liesikupua ei haluta liittää ilmanvaihtokoneeseen, valitaan säädinkupu ja liitetään se huippuimuriin. Kanavan läpivientitiiviste Mahdollistaa tiiviin läpiviennin tulo- ja poistoilmaventtiilien kanaville. Saatavilla 5 kpl:n sarjoissa, koot 100, 125 ja 160 mm. Äänenvaimennin Läpivientitiiviste Tulo- ja poistoilmaventtiilit Tuloilma Poistoilma Ulkoilma Kiertoilma Jäteilma 1. Swegon CASA 440 -ilmanvaihtaja 2. Höyrynsulun tiivistyslevy 3. Ulospuhallusputki 4. Äänenvaimennin 5. Premium-säädinkupu 6. Huippuimuri 7. Tuloilmaventtiili 8. Poistoilmaventtiili 9. Läpivientitiiviste

7 Asennus Kone sijoitetaan vapaavalintaiseen paikkaan. Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto jne. Tilan lämpötilan tulee olla yli +10 C. Kondenssiveden poistoputki (koneen alapuolella) tulee varustaa vesilukolla ja johtaa lattiakaivoon tai vastaavaan. Kone asennetaan seinään seinäasennussarjan avulla. Seinäasennuksessa rakenteiden tulee kestää koneen paino. Läpivientilevy (lisävaruste) helpottaa kanavien kohdennusta ja sen avulla saadaan tiiviit lävistykset yläpohjaan. Ilmanvaihtolaitetta voidaan ohjata joko Premium-liesikuvusta tai erillisestä Premium-ohjauspaneelista, tai vaihtoehtoisesti molemmista. Mikäli kiertoilmayhdettä ei haluta käyttää, se tulpataan. 440 Kuivain Pesukone Tuloilma Poistoilma Ulkoilma Jäteilma Kiertoilma Esimerkki asennuksesta kodinhoitohuoneessa. Läpivientitiiviste Höyrysulun tiivistyslevy Kiertoilma Talvella Kesällä Ilmalämpöpumppu Äänenvaimennuselementti 440 Vesilukko 7

8 Econo vesiperusteiseen lämmitysjärjestelmään Swegon CASA 440 Econossa on vesikiertoinen jälkilämmityspatteri, joka voidaan kytkeä suoraan vesikiertoiseen lattialämmitysjärjestelmään. Se sopii hyvin maalämpöä hyödyntävien talojen ilmanvaihtokoneeksi Tuloilma Poistoilma Ulkoilma Kiertoilma Jäteilma 1. Swegon CASA 440 -ilmanvaihtaja 2. Höyrynsulun tiivistyslevy 3. Ulospuhallusputki 4. Äänenvaimennin 5. Premium-säädinkupu 6. Huippuimuri 7. Läpivientitiiviste Tuloilman jälkilämmityspatteri voidaan liittää yhtenä patterina lämpöjohtopiiriin. Näin säästetään kallista sähköä tuloilman jälkilämmityksessä. putkiliitännät koneen sisällä pieni sähkönkulutus tehokas patteri, lämpimämpää tuloilmaa 3-kertainen jäätymättömyyssuojaus ei erillistä glykolipiiriä helppo asentaa samaan säätöpiiriin yhtenä patterina muun lämmönjaon mukaan sopii erinomaisesti lattialämmitystaloon Putkikytkennät Tv1 = menoveden lämpötilan säätöventtiili Tv2 = tuloilman lämpötilan säätöventtiili P1 = kiertovesipumppu 15 Cu- tai muoviputki Jakotukit Lämmityskattila tai varaaja Lattialämmitys HUOM! Laitetta ei saa kytkeä kattilaan ilman menoveden lämpötilan säätölaitetta. Varmista jatkuva vedenkierto jakotukeille ja ilmanvaihtokoneelle. 8

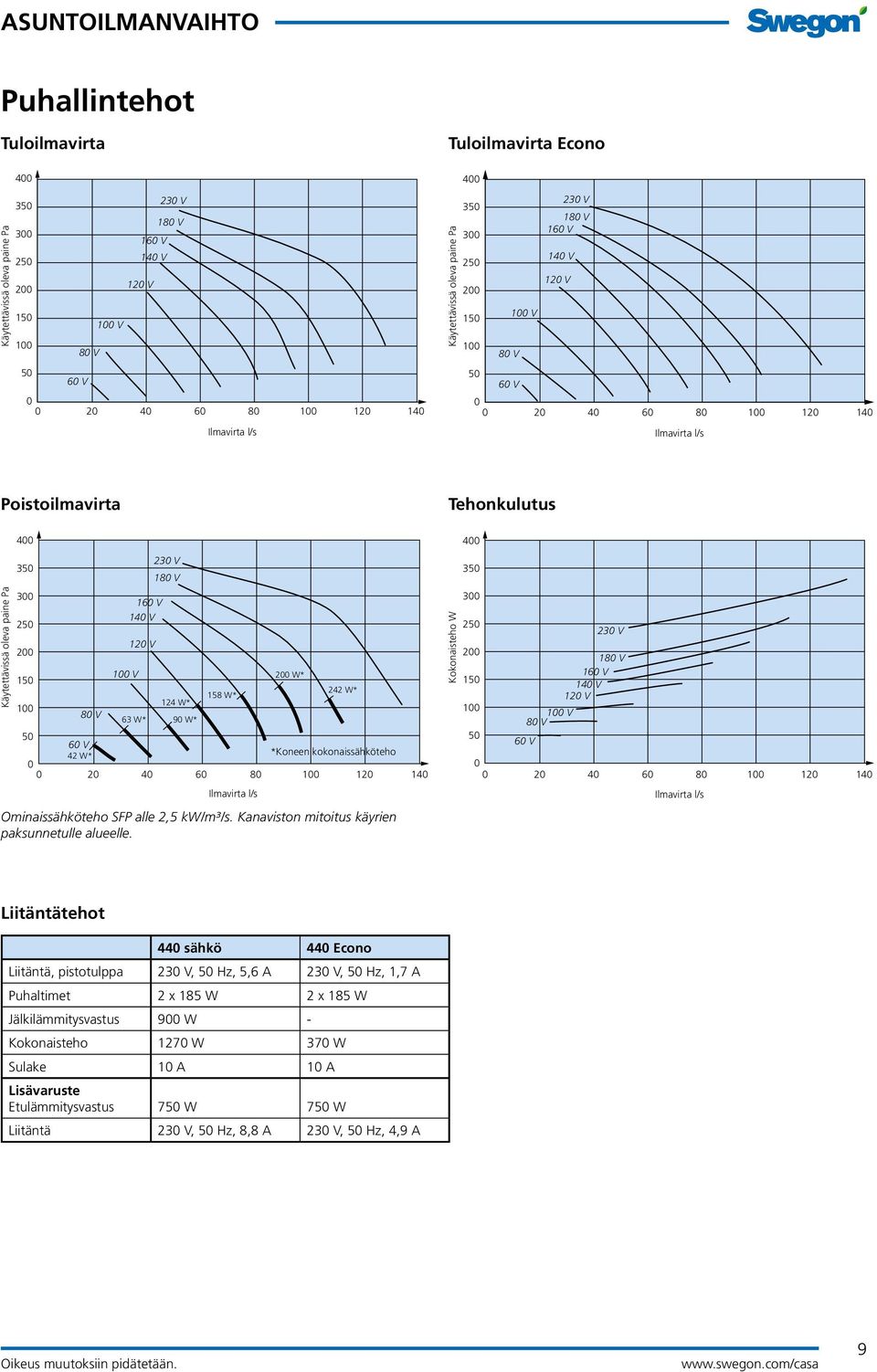

9 Puhallintehot Tuloilmavirta Käytettävissä oleva paine Pa V 180 V 160 V 140 V 120 V V 80 V V Ilmavirta l/s Tuloilmavirta Econo Käytettävissä oleva paine Pa V 230 V 180 V 160 V 140 V 120 V V V Ilmavirta l/s Poistoilmavirta Tehonkulutus V 180 V V 140 V 120 V V 200 W* 158 W* 242 W* V 124 W* 63 W* 90 W* V 42 W* *Koneen kokonaissähköteho Ilmavirta l/s Ominaissähköteho SFP alle 2,5 kw/m³/s. Kanaviston mitoitus käyrien paksunnetulle alueelle. Käytettävissä oleva paine Pa Kokonaisteho W V 180 V 160 V 140 V 120 V V 80 V V Ilmavirta l/s Liitäntätehot 440 sähkö 440 Econo Liitäntä, pistotulppa 230 V, 50 Hz, 5,6 A 230 V, 50 Hz, 1,7 A Puhaltimet 2 x 185 W 2 x 185 W Jälkilämmitysvastus 900 W - Kokonaisteho 1270 W 370 W Sulake 10 A 10 A Lisävaruste Etulämmitysvastus 750 W 750 W Liitäntä 230 V, 50 Hz, 8,8 A 230 V, 50 Hz, 4,9 A 9

10 Äänitiedot Ääni tuloilmakanavaan Ohjausjännite V Äänitehotaso oktaavikaistoittain, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Painotettu äänitehotaso L WA, db(a) Ääni poistoilmakanavaan Ohjausjännite V Äänitehotaso oktaavikaistoittain, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Painotettu äänitehotaso L WA, db(a) Ääni kiertoilmakanavaan Ohjausjännite V Äänitehotaso oktaavikaistoittain, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Painotettu äänitehotaso L WA, db(a) Äänitasot ympäristössä Lp10(a) 10 m² äänenabsorptio db(a) Poistoilmavirta l/s Tuloilmavirta l/s Ohjausjännite V

11 Vesipatterin mitoitus, Econo Jälkilämmityspatterin teho Menovesi C Vesivirta (l/h) Ilmavirta (l/s) Teho (kw) ,65 0,73 0,77 0,8 80 0,88 1,04 1,15 1, ,09 1,39 1,6 1, ,17 1,53 1, ,97 1,08 1,15 1,2 80 1,38 1,65 1,83 1, ,66 2,1 2,5 2, ,76 2,3 2,8 3,1 40 1,44 1,62 1,72 1, ,1 2,5 2, ,4 3,1 3, ,6 3,4 4 4,6 Tuloilman lämpötila jälkilämmityspatterin jälkeen Menovesi C Vesivirta (l/h) Ilmavirta (l/s) Tuloilman lämpötila ,3 13,9 11,9 10, ,3 15, , ,4 18, , ,8 18,8 15,8 13, ,3 26,6 22, ,2 26, ,2 35,8 32,2 29, ,6 26,1 32,8 18, ,3 38,3 39,9 28, ,9 41,4 46, ,9 56,6 45,5 41,4 Vesipatterin painehäviö kpa 14 Vesipatteri + venttiili Vesipatteri Vesivirta l/h 11

12 Sähkökytkentä Koneessa on pistotulppaliitäntä 230 V 10 A. Ohjaus Premium-liesikuvusta Toimitukseen sisältyy 1 kpl 1 m:n kaapeli ja 1 kpl 20 m:n kaapeli modulaariliittimineen, joita käytetään koneen, liesikuvun, ohjauspaneelin ja Modbus GW -sovittimen liittämiseen. Modulaarikaapeli asennetaan min. 20 mm:n suojaputkeen. Ohjaus Premium-ohjauspaneelista Ohjauspaneeli sijoitetaan vapaavalintaiseen paikkaan. Sitä voidaan jatkaa esim. lisäohjauspaneelilla tai Modbussovittimella, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjaus Premium-liesikuvusta Ohjaus Premium-ohjauspaneelista Kaapeli modulaariliittimin Kaapeli modulaariliittimin Lisäohjauspaneeli Kaapeli modulaariliittimin Pistotulppaliitäntä Pistotulppaliitäntä 440 Pistotulppaliitäntä Lisäohjauspaneeli Premiumohjauspaneeli 440 Premium-kupu Ohjaus Premium Modbus GW:stä Kaapeli modulaariliittimin Premium-ohjauspaneeli esim. säätö- tai huoltotyössä Pistotulppaliitäntä Liesikupu (ei jatkomahdollisuutta) Premiumohjauspaneeli Modbus GW 440 Modbus RTU 12

13 Esimerkkikytkentä 1 PREMIUM-SÄÄDIN Ei-kiinteässä asennuksessa säädin voi toimia pelkkänä käsiterminaalina säätö- tai huoltotöissä. Tällöin on varmistettava pääsy kaapelin liittimiin. Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin 2 x 0,5 Hiilidioksidi-/lämpötilalähetin Läsnäolotunnistin 4 x 0,5 4 x 0,5 440 Esim. 6 x 0,5 DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. 2 x 0,5 Esimerkkikytkentä 2 PREMIUM-SÄÄDIN Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin 2 x 0,5 Hiilidioksidi-/lämpötilalähetin Läsnäolotunnistin Ym. 4 x 0,5 4 x 0,5 2 x 0,5 440 Esim. 8 x 0,5 DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila - Puhallinnopeuden ohjaus - Lämpötilan ohjaus Kun ohjausjännite katkeaa, palautuu ohjaus asukkaan käyttöön. 13

14 Esimerkkikytkentä 3 PREMIUM-SÄÄDIN Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Alipaineen kompensointi 2 x 0,5 Muu kupu (ei Premium) Kosteuskytkin Modbus GW Modbus RTU Ks. erillisohje Hiilidioksidi-/lämpötilalähetin Läsnäolotunnistin 4 x 0,5 4 x 0,5 440 DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. 2 x 0,5 2 x 0,5 Kätisyys Oikea- tai vasenkätinen malli Asentamisen helpottamiseksi laitteen saa oikea- tai vasenkätisenä. Ne ovat toistensa peilikuvia. Näin voidaan valita se malli, jolle voidaan rakentaa yksinkertaisin kanavisto. Tämä on tärkeää, sillä kaikki kanaviston lisämutkat laskevat painetta ja puhaltimet kuormittuvat enemmän Swegon CASA 440 L Swegon CASA 440 R Tuloilma 1 Poistoilma 2 Ulkoilma 3 Jäteilma 4 Kiertoilma 5 14

15 Mitat Swegon CASA 440 R Äänenvaimennuselementti Swegon CASA 440 L Kiinnityskisko 565 Kondenssipoisto Kanavaliitännät Tuloilma 160 Poistoilma 160 Ulkoilma 160 Jäteilma 160 Kiertoilma 100 Paino: 55 kg 15

16 Erittely Ilmanvaihtokone Swegon CASA 440 Premium R (oikea) 10244PVR L (vasen) 10244PVL Swegon CASA 440 Premium Econo R (oikea) 10244PEVR L (vasen) 10244PEVL Swegon CASA 440 Premium etuvastus R (oikea) 10244PVVR L (vasen) 10244PVVL Swegon CASA 440 Premium Econo etuvastus R (oikea) 10244PEVVR L (vasen) 10244PEVVL Ohjaus Konetta ohjataan Premium-ohjauspaneelista tai Premium-liesikuvusta. Ohjaus Premium-ohjauspaneelista: voidaan asentaa lisäohjauspaneeli, jos konetta halutaan ohjata useammasta kuin yhdestä paikasta. Ohjaus Premium-liesikuvusta: voidaan asentaa lisäohjauspaneeli, jotta tehdasasetuksia voidaan muuttaa. Premium ohjauspaneeli EN, SE, FI P-SP1138 Premium ohjauspaneeli EN, NO, FI P-SP138-N Lisävarusteet Kosteuskytkin 117KKH Hiilidioksidi- ja lämpötila-anturi 117HDL Lämpötilatermostaatti 117T Läsnäolokytkin 102LT Takkakytkin 102TKC Viikko/vrk-ajastin 105A1 Tehostuskytkin ajastimella 105TK Kosteusanturi P-FG Modbus gateway P-MB Huoneen lämpötila-anturi P-RTG Alipaineen kompensointikytkin P-UT 20 m:n modulaarikaapeli RJ9-liittimellä P-MK20 20 m:n modulaarikaapeli RJ9-yhteeseen RJ9-jatkoliitin Kattoasennusteline R (oikea) 10244KA L (vasen) 10244KAP Äänenvaimennuselementti (R/L) 1024AV Höyrysulun tiivistyslevy (R/L) 10244YP Vesilukko 102VL1 Vaihtosuodatinsarja 1 kpl G3 + 1 kpl F7 + 1 kpl PPI SS Järjestelmätuotteet Liesikuvut Tulo- ja poistoilmaventtiilit Äänenvaimentimet Kanavan läpivientitiiviste, 5 kpl/paketti 100 mm 125 mm 160 mm 102LT10 102LT12 102LT16 16
