2 Näin ilmanvaihto toimii Asunnon sisällä oleva likainen ilma johdetaan asunnosta poistoilmaventtiilien ja kanavien kautta ilmanvaihtokoneeseen. Poistoilma otetaan yleensä tiloista, joissa esiintyy eniten hajuja ja kosteutta, kuten keittiöstä, kylpyhuoneesta ja wc-tiloista. Ilma kulkee ilmanvaihtokoneen sisällä olevaan lämmönvaihtimeen, joka ottaa talteen poistoilman lämpöenergian. Tämän jälkeen poistoilma puhalletaan ulos jäteilmana. Samanaikaisesti raikas ja viileä ulkoilma johdetaan koneen sisälle hienojakoisten suodattimien läpi. Sen jälkeen puhdistettu ulkoilma virtaa lämmönvaihtimeen, jossa se lämpiää poisto-ilmasta talteenotetun lämpöenergian avulla. Lopulta raikas ilma johdetaan asunnon sisälle tuloilmakanavien ja venttiilien kautta. -14 C 22 C -20 C 16 C Swegon CASA ilmanvaihto Kesätoiminto Kesätoiminto auttaa pitämään asunnon sisäilman miellyttävänä myös kesähelteillä. Sisä- ja ulkolämpötilojen eroja ja lämmönvaihdinta älykkäästi hyödyntämällä saadaan toteutettua erittäin taloudellista mukavuusviilennystä lähes ilmaiseksi. Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden ja viilentää sisään tulevaa ulkoilmaa. Yöaikana lämmönvaihdin ohitetaan ja asunto viilennetään raikkaalla ulkoilmalla. Uusimmissa malleissamme tästä huolehtii edistyksellinen Smart-automatiikka, joka on säädettävissä asukkaan toiveiden mukaiseksi! Erilliset lämmitys- ja viilennyspatterit Kanavaan asennettavilla laitteilla saadaan joko viilennyttyä tai lämmitettyä ilmaa kun kanavapatteri kytketään laitteen tulokanavaan. Maaliuospatterilla saadaan esilämmitettyä sisäänvirtaava ilma talvella ja viilennettyä sitä kesäisin. Näin maksimoidaan energiansäästö. Kanavapattereita ohjaa Smart-automatiikka. Mukavuuslämpö Useimmiten pelkkä poistoilman lämpöenergia riittää tuloilman lämmittämiseen. Erittäin kylmissä olosuhteissa voidaan käyttää sähköistä jälkilämmitysvastusta takaamaan miellyttävän lämpöinen tuloilma myös jäätävimmillä pakkaskeleillä. Säätöautomatiikka kytkee vastuksen päälle, kun tuloilman lämpötila alittaa halutun rajan. Toimivaa ilmanvaihtoa Ulkoilma Tuloilma Poistoilma Ulospuhallusilma Energiatehokkaimmat CASA-ilmanvaihtokoneet käyttävät noin 50 W sähköä tunnissa 50 litraa sekunnissa ilmavirralla. Se on vähemmän kuin perinteisen hehkulampun sähkönkulutus. Näin pienellä energiankulutuksella lämmönvaihdin pystyy luomaan jopa 36 C:n edestä lämmitysenergiaa muuttamalla -20 C ulkoilman +16 C asteiseksi sisäilmaksi Swegon pidättää oikeuden muutoksiin. Pohjoismainen vaativa ilmasto asettaa ilmanvaihtokoneelle toiminnallisia haasteita. Jos ilmanvaihtokoneen lämmönsiirrin uhkaa talvipakkasella jäätyä, laitteen huurtumisenestotoiminto kytkeytyy automaattisesti päälle. Tulopuhallin ei kuitenkaan koskaan pysähdy, mikä takaa jatkuvan ilmanvaihdon asunnossa. Jälkilämmitys vedellä Entistä taloudellisempaa tuloilman mukavuuslämmitystä saat kytkemällä ilmanvaihtolaitteesi vesikiertoiseen päälämmitysjärjestelmään. Tämä voidaan toteuttaa koneen sisäisellä jälkilämmityspatterilla. (Econo-mallit) Saatavilla myös ulkoisella tulokanavaan asennettavalla kanavapatterilla. Takaa raikkaan ja terveellisen sisäilman Tehokas ilmanvaihto pitää sisäilman raikkaana ja samalla se poistaa hajut ja käryt sisätiloista. Sisään tuleva ilma on aina suodatettua ja hengittäminen sisätiloissa on mukavaa ja terveellistä. Auttaa nukkumaan paremmin Säästää energiaa Me tarvitsemme raikasta ilmaa 24 tuntia vuorokaudessa vuoden ympäri. Siksi on tärkeää valita mahdollisimman energiatehokas ilmanvaihtojärjestelmä. Nykyaikaisten lämmöntalteenottojärjestelmien avulla voimme hyödyntää jopa 85% poistoilman lämmöstä sisään tulevan raikkaan ilman lämmittämiseen. Älykäs ilmanvaihto ei hukkaa lämpöenergiaa, vaan muuttaa sen ilmaiseksi lämmitykseksi tai passiiviseksi viilennykseksi ja säästää näin kodin energiakuluja! Estää kosteusongelmia Estää kosteusongelmia Säästää energiaa ja luontoa Riittämätön ja tasapainoton ilmanvaihto voi johtaa sisäilman kosteusarvojen kohoamisen ja synnyttää kasvualustan homeelle ja mikrobeille. Älykäs ilmanvaihto poistaa liiallisen kosteuden asunnon sisäilmasta ja varmistaa, että hallitsemattomat paine-erot eivät muodosta kosteutta asunnon rakenteisiin. Tuo hiljaista mukavuutta Värinäytöllä varustetut helppokäyttöiset ohjainpaneelit, edistynyt tekninen suunnittelu sekä korkealaatuiset puhaltimet ja moottorit takaavat sinulle mukavan, helpon ja hiljaisen ilmanvaihdon! Ilmanlaatu Energia kwh Aamutoimet (suihku, kylpy, aamiainen, jne.) Takaa laadun kaikissa olosuhteissa Yli toimitetun ilmanvaihtolaitteen avulla Swegon tarjoaa raikasta sisäilmaa miljoonille ihmisille joka päivä! Taattuja ratkaisuja, jotka ovat kehitetty alan parhaissa testilaboratorioissa ja todistettu toimivaksi pohjoisen kylmissä sääolosuhteissa. Nukkuminen Asunto tyhjillään Iltatoimet (ruoanlaitto, tiskaus, pyykinpesu, kylpy) Swegon pidättää oikeuden muutoksiin. 03

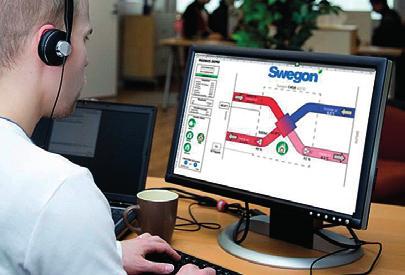

3 Ohjaustekniikat Smart-ohjaus Uuden Smart-ohjauspaneelin avulla voit säätää kotisi ilmanvaihdon aina tarpeen mukaan tai antaa esiohjelmoidun viikkokellon vaihtaa käyttötilaa haluamasi vuorokausirytmin mukaisesti. Tai voit antaa Smart-toiminnon hoitaa kaiken täysin automaattisesti (lisävaruste). Smart-ohjauspaneeli sopii kaikkien Smart-ohjaustekniikalla varustettujen ilmanvaihtokoneiden ohjaamiseen. 5 syytä miksi Swegon CASA Smart ilmanvaihto helpottaa elämääsi Älykäs ilmanvaihto huolehtii puolestasi sisäilman laadusta. Smart Access Smart Accessin avulla voit seurata ja säätää ilmanvaihdon tilaa helposti puhelimeltasi. Smart Accessilla voidaan ohjata kaikkia Smart-ilmanvaihtokoneita Liesikupuohjaus Se tietää milloin lähdet kotoa ja milloin palaat takaisin. Se tietää milloin laitat ruokaa, peset pyykkiä tai peseydyt. Kerros- ja rivitaloissa ilmanvaihtolaitetta ohjataan pääasiassa liesikuvulta. Swegon CASA ilmanvaihtokoneiden kanssa yhteensopivissa liesikuvuissa on kolme painiketta, joista voidaan ohjata puhaltimen nopeutta (poissa/ kotona/tehostus), liesikuvun sulkupeltiä (30, 60 tai 120 min) sekä kuvun valaisinta. Etäohjausjärjestelmät Smart-ilmanvaihtokoneet on helppo liittää osaksi erilaisia taloautomaatiojärjestelmiä konfiguroitavan I/O:n tai in (lisävaruste) avulla. Esimerkiksi taloyhtiökäytössä tämä mahdollistaa keskitetyn seurannan ja ohjauksen sekä alentaa huolto- ja ylläpitokustannuksia. 4. Se säätää ilmanvaihdon täysin automaattisesti tarpeidesi mukaan. Takaa terveellisen sisäilman kaikissa olosuhteissa. Perustoiminnot Tehostus Suuri ilmavirta, jota käytetään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun ja pyykinkuivauksen yhteydessä. Kotona Normaali ilmavirta. Takaa, että asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin. Poissa Alhainen ilmavirta. Vähentää energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni. Matkoilla Erittäin alhainen ilmavirta ja matalampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään. Automaattitoiminnot (lisävaruste) Takaavat hyvän ja terveellisen sisäilman kodille ja talon asukkaille Ilmankosteusautomatiikka (RH) Säätää ilmanvaihdon automaattisesti sisäilman kosteustasojen mukaisesti. (lisävaruste) Kotona/poissa/tehostusautomatiikka (CO₂) Mittaa sisäilman hiilidioksidipitoisuutta ja määrittää sen perusteella käytettävän toimintatilan. (lisävaruste) Ilmanlaatuautomatiikka (VOC) Kehittynein automaattitoiminto parhaan sisäilmanlaadun saavuttamiseksi. Reagoi useisiin ilmanlaatuun vaikuttaviin tekijöihin kuten erilaisiin hajuihin ja käryihin. (lisävaruste) Kompensointitoiminnot Varmistavat että asunnon sisäilman painetasapaino on tarvittavalla tasolla. Takkatoiminto Älykäs takkatoiminto auttaa tuottamaan korvausilmaa tulisijalle. Helpottaa takan sytyttämistä ja varmistaa mahdollisimman puhtaan palamisen. Liesikuputoiminto Tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa liesituulettimen kärynsieppauskykyä. Keskuspölynimuritoiminto Tasapainottaa ilmanvaihtoa keskuspölynimuria käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa siivoustulosta. Voit seurata ja säätää ilmanvaihdon tilaa helposti puhelimellasi tai ohjauspaneelin kautta. Tutustu älykkäisiin ilmanvaihtoratkaisuihin osoitteessa: Swegon pidättää oikeuden muutoksiin Swegon pidättää oikeuden muutoksiin. 05

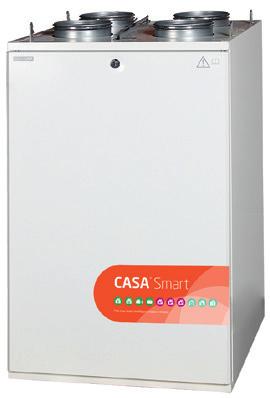

4 Ekosuunnitteludirektiivi Lot Lot 6:n 6:n mukainen ilmanvaihtolaitteen energialuokka (keskiarvo). Laitteen energialuokka saattaa saattaa vaihdella laitteen varustelutasosta riippuen. * Määritelty muualle kuin asuinrakennuksiin * Määritelty muualle tarkoitetuiksi kuin asuinrakennuksiin ilmanvaihtolaitteeksi tarkoitetuiksi Ekosuunnitteludirektiivi ilmanvaihtolaitteeksi Lot Ekosuunnitteludirektiivi 6:ssa. Lot 6:ssa. Lisätietoa Lisätietoa ProCASAsta ProCASAsta procasa.swegon.com procasa.swegon.com Ecodesign Lot 6 Automatiikkatoiminnot Vakio Vakio Saatavana Saatavana Ei saatavana Ei saatavana W3 SmartW3 Smart W4 SmartW4 Smart W5 SmartW5 Smart W9 SmartW9 Smart R3 Smart R5 Smart R7 Smart EL R9 Smart R15 Smart Minimi-/maksimi-ilmavirta Minimi-/maksimi-ilmavirta l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s l/s Asuinpinta-ala Asuinpinta-ala < 150 m 2 < 150 m 2 < 200 m 2 < 200 m 2 < 250 m 2 < 250 m 2 < 450 m 2 < 450 m 2 < 150 m 2 < 240 m 2 < 450 m 2 < 500 m 2 < 850 m 2 (SEC) kwh (SEC) kwh Kylmä Kylmä Keskiarvo Keskiarvo Lämmin ilmasto Lämmin ilmasto Ecodesign Lot 6-77,5-77,5 A+ A+ -39,7-39,7 A A -15,5 E -15,5 E -77,2-77,2 A+ A+ -39,3-39,3 A A -15,0-15,0 E E -80,6-80,6 A+ A+ -42,1-42,1 A+ A+ -17,4-17,4 E E -77,9-77,9 A+ A+ -39,5-39,5 A A E E Maksimimi-ilmavirta Maksimimi-ilmavirta (m 3 /h) (m 3 /h) NRVU* Ääniteho Ääniteho (L WA ) in db(a) (L WA ) in db(a) Suodatinluokka Suodatinluokka (ulkoilmalle) (ulkoilmalle) Lämmönvaihtimen Lämmönvaihtimen hyötysuhde hyötysuhde (EN 308) (EN 308) NRVU* ISO epm1 50% ISO epm1 (F7) ja 50% ISO (F7) ja ISO ISO epm1 50% ISO epm1 (F7) ja 50% ISO (F7) ja ISO ISO epm1 50% ISO epm1 (F7) ja 50% ISO (F7) ja ISO ISO epm1 50% ISO epm1 (F7) ja 50% ISO (F7) coarse ja ISO coarse coarse (G3) coarse + metallisuodatin (G3) + metallisuodatin coarse (G3) coarse + metallisuodatin (G3) + metallisuodatin coarse (G3) coarse + metallisuodatin (G3) + metallisuodatin(g3) +metallisuodatin (G3) +metallisuodatin 82 % 82 % 82 % 82 % 85 % 85 % 84% 84% 86 % 86 % 86 % 86 % 86 % Ohjaustekniikka Ohjaustekniikka Smart Smart Smart Smart Smart Smart Smart Smart Smart Smart Smart Smart Smart Ilmankosteusautomatiikka Ilmankosteusautomatiikka (RH) (RH) Automatiikkatoiminnot Kotona/Poissa/Tehostus Kotona/Poissa/Tehostus (CO 2 ) (CO 2 ) Ilmanlaatuautomatiikka Ilmanlaatuautomatiikka (VOC) (VOC) -82,7 A+ -39,8 A -15,2 E ISO epm1 55% (F7) 2 kpl -84,9 A+ -41,4 A -16,5 E ISO epm1 55% (F7) 2 kpl ja ISO coarse (G3) -76,3 A+ -34,3 A -10,3 E ISO epm1 50% (F7) 2 kpl -86,1 A+ -42,4 A+ -17,4 E ISO epm1 50% (F7) 2 kpl NRVU* ISO epm1 50% (F7) 2 kpl Kompensointitoiminnot Kompensointitoiminnot Ohjauspaneeli Ohjauspaneeli Etäohjausjärjestelmät Etäohjausjärjestelmät KonfiguroitavaI/O KonfiguroitavaI/O / / Konfiguroitava I/O / Konfiguroitava I/O / Konfiguroitava I/O / Puhaltimet Puhaltimet 230 W 230 W 290W 290W 238 W 238 W 1020 W 1020 W 230 W 230 W 340 W 340 W 1000 W Kokonaisteho Kokonaisteho 1240W W W 740 W 1300 W 1300 W 2248 W 2248 W 1780/ /2680 W W 250/750 W 250/1050 W 365 W 1765 W 366 W 1026 W Sähköliitäntä Sähköliitäntä 230 V, 50 Hz, V, A50 Hz, 10 A 230 V, 50 Hz, V, A50 Hz, 10 A 230 V, 50 Hz, V, A50 Hz, 16 A 230 V, 50 Hz, V, A50 Hz, 16 A 230 V, 50 Hz, 10 A 230 V, 50 Hz, 10 A 230 V, 50 Hz, 10 A 230 V, 50 Hz, 10 A 230 V, 50 Hz, 10 A Sisäinen etulämmitysvastus Sisäinen etulämmitysvastus 1000 W W W 500 W 1000 W 1000 W 1500 W 1500 W 750 W 750 W Ulkoinen etulämmitysvastus Ulkoinen etulämmitysvastus (kanavaan asennettava) (kanavaan asennettava) 1200/2000 W 1200/2000 W 1200/2000 W Sisäinen jälkilämmitysvastus Sisäinen jälkilämmitysvastus 500 W 500 W 500 W 500 W 500 W 500 W 900 W 900 W 500 W 800 W 1400 W Ulkoinen jälkilämmitysvastus Ulkoinen jälkilämmitysvastus (kanavaan (kanavaan asennettava) asennettava) Sisäinen vesipatteri Sisäinen vesipatteri (Econo-malli) (Econo-malli) Ulkoinen vesipatteri Ulkoinen vesipatteri lämmitykseen/viilennykseen (kanavaan nykseen (kanavaan asennettava) lämmitykseen/viilen- asennettava) Automaattinen Automaattinen kesäohitus kesäohitus ja viileyden ja viileyden talteenotto talteenotto Seinäasennus Seinäasennus Kattoasennus Kattoasennus Asennus lattialle Ullakkoasennus Asennus lattialle Erillinen keittiöpoistoyhde Erillinen keittiöpoistoyhde Kätisyys Kätisyys R(L) R(L) R(L) R(L) R(L) R(L) R(L) R(L) R(L) R(L) L L L Mitat /2000 W 1200/2000 W 1200/2000 W Ullakkoasennus Mitat Ulkoilma Ulkoilma Poistoilma Poistoilma Tuloilma Tuloilma Ulospuhallusilma Ulospuhallusilma Height H=951 Height H=951 Height 1312 H=1312 Height 1312 H=1312 H=700 Height 700 H=700 H= Height H= H=932 Height 932 H=932 H=1200 Height H=1200 H=1200 Height H= Swegon pidättää oikeuden muutoksiin Swegon pidättää oikeuden muutoksiin. 07

5 m 3 /h W3 Smart W4 Smart W5 Smart W9 Smart R3 Smart R5 Smart R7 Comfort R9 Comfort R15 Comfort l/s Vastavirtalämmönsiirrin Vastavirtatekniikalla toimiva levylämmönsiirrin koostuu alumiinilamelleista ja sen hyötysuhde on korkea yli 84 %. Vastavirtalämmönsiirtimessä ilmavirrat sisään ja ulos kulkevat erillisissä kanavissa, minkä ansiosta lämmönsiirrin ei palauta hajuja eikä kosteutta takaisin huoneilmaan. Siksi se sopii erittäin hyvin kohteisiin, joissa asuminen tuottaa runsaasti kosteutta, kuten runsas saunominen ja pyykinpesu. Pyörivälämmönsiirrin Pyörivä lämmönsiirrin on rakennettu alumiinilamelleista ja sen hyötysuhde on korkea yli 86 %. Vaikka samat pinnat ovat kosketuksissa sekä poistoilmaan että tuloilmaan, riski hajujen siirtymiseen asunnossa on hyvin pieni. Pyörivä lämmönsiirrin palauttaa osan kosteudesta takaisin asuntoon hallitusti ja siksi se sopii hyvin kohteisiin, jossa halutaan tasapainottaa sisäilman kosteutta myös lämmityskaudella Swegon pidättää oikeuden muutoksiin.
