1 Tiili massiivirakenteena Juha Karilainen Rakennustekninen johtaja 30 October 2017

2 Maailman johtava keraamisten rakenneratkaisujen valmistaja Runko Katto Julkisivu Maankate Putket 30 October 2017 Tiili massiivirakenteena 2

3 Miksi sata vuotta sitten osattiin rakentaa parempia taloja kuin nyt? Rakennuslehti: Miksi sata vuotta sitten osattiin rakentaa parempia taloja kuin nyt? 2-kiven tiiliseinä Kerrostalorakenne1900-luvun alussa Kuva: Rakennustieto 1900-luvun alussa tehdyt paksuseinäiset tiilitalot ovat sekä koti- että ulkomaisten rakennusfysiikan asiantuntijoiden mukaan terveellisempiä ja usein energiataloudellisempiakin kuin monet nykyiset. Mikä rakentamisen osaamisessa meni vikasuuntaan? 30 October 2017 Tiili massiivirakenteena 3

4 Onko massiivitiilirakenteinen kr.-talo mahdollista rakentaa nykyisin? Helsingin kaupungin rakennusjärjestys 32 soveltaen edellyttää seurantaa Ulkoseinän U-arvo vaatimus nykyisin 0,17W/m2K Massiivitiilirakenteen U-arvo n. 0,90W/m2K Vanhoissa taloissa yleensä painovoimainen ilmanvaihto Painovoimainen ilmanvaihto asettaa omat haasteensa suunnittelussa Uusissa taloissa myös koneellinen ilmanvaihto mahdollinen Massiivitiilirakenteella mahdollista saavuttaa jopa alle 2,0 m3/(h m2) tiiveys q50 Seurantatiedot osoittavat: Vanhat massiivitiilikerrostalot, joiden U-arvo on n.0,9-1,05 W/m2K ovat usein jopa energiatehokkaampia, kuin monet 2000-luvulla rakennetut uudet kerrostalot 30 October 2017 Täystiilinen rakenneratkaisu 4

5 Massiivitiilirakenne on elinkaariedullinen ja rakennusfysikaalisilta ominaisuuksiltaan optimaalinen Tasaa lämpötilojen vaihteluita sekä kesällä että talvella Tasaa huoneilman kosteusvaihtelua Tiili kuuluu parhaimpaan pintamateriaalien päästöluokkaan M1 Rakenteen hengittävyys saavutetaan hengittäviä maaleja käyttäen Esim. ekologiset ja vesiohenteiset Greenline maalituotteet tai Tikkurila Harmony Tiilijulkisivu on pitkäikäinen ja lähes huoltovapaa Tiilijulkisivu on tutkimuksen mukaan käytön aikaisilta kustannuksiltaan edullisin ulkoseinärakenne kerrostalossa (TTY Tutkimus 2016) 30 October 2017 Tiili massiivirakenteena 5

6 HS HS Keksintö 1930-luvulta Tiilinen matalaenergiatalo Niin kuin useimmat Töölöntorin talot, kuluttaa tämäkin varsin vähän energiaa. Viime vuonna kaukolämmön ja lämpimän veden vuosikulutus oli 32 kilowattituntia asuinkuutiota kohti 30 October 2017 Täystiilinen rakenneratkaisu 6

7 Tiili varastoi hyvin energiaa - U-arvo ei kerro koko totuutta! Helsingin energialaitos U-arvo 1,15 0,85W/m2K 0,40-0,30W/m2K 0,28W/m2K 0,17W/m2K 30 October 2017

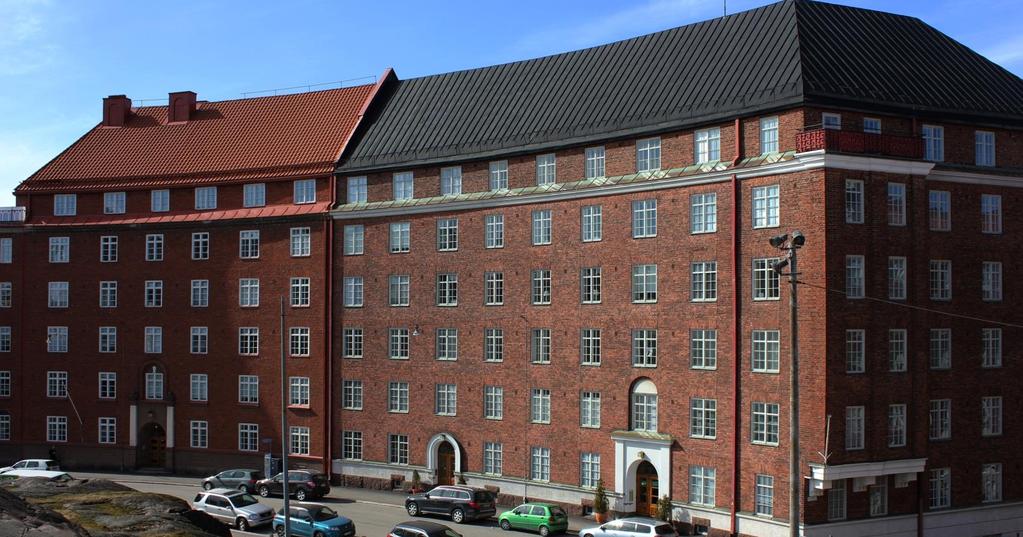

8 Rakennettu ympäristö on kulttuuriperintö tuleville sukupolville -esimerkkialue Töölö, Helsinki Arvostettuja 100-vuotta vanhoja asuinkerrostaloja, joiden arvo vain nousee Massiivitiilirakennukset ovat kauniita ja haluttuja taloja asua Julkisivut 100-vuoden jälkeen vielä varsin hyvässä kunnossa 30 October 2017 Täystiilinen rakenneratkaisu 8

9 Tuusulan Lottakoti rakennettiin massiivimuurattuna v Kiven massiivimuurattu tiiliseinä Muurauslaastina KS-laasti Koneellinen poistoilmajärjestelmä Energiankulutus jälkiseurannan mukaan hieman yli 50 KWh/m3 30 October 2017 Tiili massiivirakenteena 9

10 2000-luvun massiivitiilirakennuksia - As.Oy Tuusulan Lottakoti, Tuusula Ulkoseinärakenne kahden kiven tiiliseinä + pilarilaattarunko Urakoitsija Lujatalo Oy, vastaava mestari Vesa Suorannan kommentit: Muuraus aloitettiin elokuussa ja oli valmis marraskuussa Koko kohde eteni juohevasti aikataulua nopeammin ja pysyi budjetissa, joten kokemus oli positiivinen. Rakennuttaja Asuntosäätiö, Suomen naisten huoltosäätiö: Rakennuttajan tavoitteena oli rakentaa tukeva talo pitkäaikaiseen ja kestävään vuokrakäyttöön. Arvokkaana pidettiin myös esteettisiä näkökohtia ja rakennusperinteen ylläpitoa. Kohtuullinen lisäkustannus ei rakennuttajaa huolestuttanut, vaan tärkeintä oli tehdä hyvä talo. 30 October 2017 Tiili massiivirakenteena 10

11 2000-luvun massiivitiilirakennuksia - Allergialiiton talo, Pikkuhuopalahti, Helsinki Asuntotuotantotoimikunnan lausunto allergiataloa koskevasta valtuustoaloitteesta Allergiatalo-nimityksellä toteutettiin Helsingin Huopalahteen 1990-luvun lopulla Allergia- ja Astmaliiton toimitalo. Talo rakennettiin Terve talo periaatteita noudattaen tavoitteena raikas ja puhdas sisäilma. Talon rakentamisessa käytettyjä periaatteita hyväksi käyttäen kehitettiin edelleen sisäilmaston luokitusjärjestelmää, jonka viimeisin päivitys on vuodelta Merkittävä rakennustekninen valinta oli rakennuksen ulkoseinien rakentaminen massiivitiilisinä. Massiivitiiliseinän hyvä kosteustekninen toiminta perustuu rakenteen suhteellisen suureen kosteuskapasiteettiin ja siihen, että rakenteeseen tuleva kosteus pääsee myös haihtumaan rakenteesta. Homogeeninen rakenne ei sisällä kosteuden siirtymisen kannalta erilaisia rajapintoja. Myös työvirheiden mahdollisuuden arvioitiin olevan tavanomaista pienemmän. 30 October 2017 Tiili massiivirakenteena 11

12 1-3 kr. pientalo monoliittisilla kennoharkoilla -Porotherm-H.i 50 Plan ilmatäytteinen kennoharkko pientaloihin Koko: 500x249x250 mm Harkon puristuslujuus 8 MN/m2 Ulkoseinän U-arvo <0,17 W/m2K Ääneneristävyys Rw 44 db Vesihöyryn läpäisevyys μ 5/10 Paloluokka REI 120 _ + 30 October 2017 Porotherm kennoharkkoratkaisu 12

13 3-6 kr. kerrostalo monoliittisilla kennoharkoilla. -Poroton S8-P kantava perliittitäytteinen kennoharkko kerrostaloihin Mitat P x L x K (mm) Lämmönläpäisykerroin/U-arvo Ääneneristävyys db x490x W/m2K Perliitti valmistettu vulkaanisesta kivestä n.1000 C lämpötilassa. Se on kevyttä ja raekoko on yleensä 1 5 millimetriä. Harkoissa perliitti on puristettu melko kovaksi. 30 October 2017 Poroton kennoharkkoratkaisu 13

14 Massiivitiilisen ulkoseinärakenteen arvioitu kustannus/m2 Ulkoseinärakenteen kustannus on yleensä n. 8 12% rakennuksen kokonaiskustannuksista 1,5 kiven tiiliseinän kustannus on noin /m2 (ei rapattu, sis. telinekustannukset) 2. kiven ulkoseinä n /m2 U-arvo on n.0,85-1,0 W/m2K Kennoharkkorakenteisen ulkoseinän kustannus muurattuna tai rapattuna tai tiilivuorauksella n /m2 U-arvo < 0,17 W/m2K 30 October 2017 Tiili massiivirakenteena 14

15 Kennoharkkokerrostalo Wien -6 kr 30 October 2017 Poroton kennoharkkoratkaisu 15

16 Kennoharkkokerrostalo Wien -6 kr 30 October 2017 Poroton kennoharkkoratkaisu 16

17 Kenoharkkorakenteinen kerrostaloalue - Frankfurt -4 kr. Rakennustyyppi Rakennustapa 2 Asuinkerrostaloa Poroton kennoharkko Kerrosluku 4 Huoneistokoot 24 kpl m2 30 October 2017 Poroton kennoharkkoratkaisu 17

18 Kennoharkkorakenteinen kerrostaloalue - Berliini -4 kr. 30 October 2017 Poroton kennoharkkoratkaisu 18

19 Kennoharkkorakenteinen kerrostaloalue - Berliini -4 kr 30 October 2017 Poroton kennoharkkoratkaisu 19

20 Kiitos! Savea kasvoille ja vartaloon, sekä terveelliseen rakentamiseen! 20
