1 (1) Portable MiniDisc Recorder MZ-NH900 Portable MiniDisc Recorder Käyttöohjeet Tallentimen käyttö sivu 10 Ohjelmiston käyttö sivu 106 WALKMAN on Sony Corporationin rekisteröity tavaramerkki, joka edustaa kuulokestereotuotteita. on Sony Corporationin tavaramerkki. MZ-NH Sony Corporation

2 VAROITUS Tulipalo- ja sähköiskuvaaran välttämiseksi älä saata laitetta alttiiksi sateelle tai kosteudelle. Älä asenna laitetta ahtaaseen paikkaan, kuten kirjakaappiin tms. Tulipalovaaran takia älä peitä laitteen tuuletusaukkoja sanomalehdellä, pöytäliinalla, verhoilla jne. Älä myöskään aseta sytytettyjä kynttilöitä laitteen päälle. Tiedoksi MYYJÄ EI MISSÄÄN TAPAUKSESSA VASTAA MISTÄÄN VIALLISESTA TUOTTEESTA TAI TUOTTEEN KÄYTTÄMISESTÄ AIHEUTUVISTA VÄLITTÖMISTÄ, SATUNNAISISTA TAI VÄLILLISISTÄ VAHINGOISTA, MENETYKSISTÄ TAI KULUISTA. CE-merkintä on pätevä ainoastaan maissa, joissa se on lainvoimainen, pääasiassa ETA-maissa. Tulipalo- ja sähköiskuvaaran välttämiseksi älä aseta nesteellä täytettyjä esineitä, kuten maljakoita, laitteen päälle. Joissakin maissa on erillisiä säädöksiä, jotka koskevat laitteen paristojen hävittämistä. Lisätietoja saa paikallisilta viranomaisilta. VAROITUS NÄKYMÄTÖNTÄ LASERSÄTEILYÄ KANNEN OLLESSA AUKI. VÄLTÄ ALTISTUMISTA SÄTEILYLLE. VAROITUS LUOKAN 1M NÄKYMÄTÖNTÄ LASERSÄTEILYÄ KANNEN OLLESSA AUKI. ÄLÄ KATSO LAITTEESEEN OPTISEN LAITTEEN AVULLA. 2

3 Ilmoitus käyttäjille Mukana toimitettu ohjelmisto Ohjelmiston tai sen käyttöoppaan osittainenkin kopioiminen sekä ohjelmiston vuokraaminen ilman tekijänoikeuksien haltijan lupaa on kielletty tekijänoikeuslain nojalla. SONY ei missään olosuhteissa vastaa tämän tallentimen mukana toimitetun ohjelmiston käytöstä aiheutuvasta taloudellisesta tappiosta tai tulonmenetyksestä eikä kolmannen osapuolen tekemistä vaateista. Mikäli ohjelmistossa on valmistusvirheestä johtuva vika, SONY vaihtaa sen uuteen. SONY ei kuitenkaan vastaa muusta. Tallentimen mukana toimitettua ohjelmistoa ei voida käyttää muiden kuin sen kanssa käytettäväksi tarkoitettujen laitteiden kanssa. Huomaa, että jatkuvasta tuotekehittelystä johtuen ohjelmistomääritykset saattavat muuttua ilman ennakkoilmoitusta. Tallentimen käyttö muun kuin mukana toimitetun ohjelmiston kanssa ei kuulu takuun piiriin. Ohjelmiston kielivalikoima riippuu tietokoneeseen asennetusta käyttöjärjestelmästä. Varmista, että käyttöjärjestelmä on yhteensopiva haluamasi kielen kanssa. Kaikki kielet eivät välttämättä näy oikein ohjelmistossa. Käyttäjän luomat merkit sekä osa erikoismerkeistä ei ehkä näy kunnolla. Käytetyn teksti- ja merkkityypin mukaan ohjelmistossa näkyvä teksti ei ehkä näy kunnolla laitteessa. Syyt: Liitetyn laitteen ominaisuudet eivät tue tyyppiä. Laite ei toimi normaalisti. SonicStage ja SonicStage-logo ovat Sony Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä. MD Simple Burner, OpenMG, Magic Gate, MagicGate Memory Stick, Memory Stick, Hi-MD, Net MD, ATRAC, ATRAC3, ATRAC3plus ja niiden logot ovat Sony Corporationin tavaramerkkejä. Microsoft, Windows, Windows NT ja Windows Media ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. IBM ja PC/AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Macintosh on Apple Computer, Inc:n tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Pentium on Intel Corporationin tavaramerkki tai rekisteröity tavaramerkki. Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit ovat haltijoidensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Merkintöjä ja ei käytetä tässä oppaassa. CD and music-related data from Gracenote, Inc., copyright Gracenote. Gracenote CDDB R Client Software, copyright Gracenote. This product and service may practice one or more of the following U.S. Patents: #5,987,525; #6,061,680; #6,154,773, #6,161,132, #6,230,192, #6,230,207, #6,240,459, #6,330,593 and other patents issued or pending. Gracenote and CDDB are registered trademarks of Gracenote. The Gracenote logo and logotype, the Gracenote CDDB logo, and the Powered by Gracenote logo are trademarks of Gracenote. Ohjelma 2001, 2002, 2003, 2004 Sony Corporation Dokumentaatio 2004 Sony Corporation 3

4 Sisällysluettelo Tietoja ominaisuuksista ja vakiovarusteisiin kuuluvista käyttöohjeista...8 Tallentimen käyttö Säätimet ja painikkeet...11 Käytön aloittaminen Levyn tallentaminen heti...19 Levyn toistaminen heti Valikkojen käyttäminen Valikkotoimintojen käyttäminen...25 Valikkoluettelo...27 Eri tallennustavat...30 Toimet ennen tallennusta...30 Näytön tietojen tarkasteleminen...31 Tallentaminen mikrofonista...33 Tallentaminen televisiosta tai radiosta (analoginen tallentaminen)...35 Tallennustilan valitseminen...35 Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti...36 Raitamerkkien lisääminen tallennuksen aikana...37 Ryhmätoiminnon käyttäminen tallennuksen aikana...38 Tallennuksen aloittaminen/lopettaminen samanaikaisesti äänilähteen kanssa (tahdistettu tallentaminen)

5 Eri toistotavat Näytön tietojen tarkasteleminen...41 Toistotilan valitseminen...43 Raidan hakeminen (haku)...50 Äänen säätäminen (virtuaalinen surround-ääni kuusialueinen taajuuskorjain)...50 Toistonopeuden muuttaminen (nopeudensäätö)...54 Stereolaitteistoon liittäminen (LINE OUT)...55 Tallennettujen raitojen muokkaaminen Ennen muokkausta...56 Nimien lisääminen (nimi)...56 Raitojen tai ryhmien siirtäminen uuteen ryhmään (ryhmän asetukset)...60 Ryhmän purkaminen (ryhmän vapautus)...62 Tallennettujen raitojen siirtäminen (siirto)...62 Raitojen poistaminen ja koko levyn tyhjentäminen (poisto)...66 Raidan jakaminen...68 Raitojen yhdistäminen...70 Levyn alustaminen...71 Muut toiminnot Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila)...72 Kuulon suojaaminen (AVLS)...72 Äänimerkin poistaminen käytöstä...73 Taustavalon kytkeminen päälle ja pois päältä...73 Levykohtaisten asetusten tallentaminen (levymuisti)...74 Toiston aloittaminen nopeasti (pikatila)...75 Levytilan valitseminen (levytila)...76 Näytön kontrastin säätäminen (kontrastinsäätö)...77 Näytön vierityssuunnan vaihtaminen...77 Tallentimen ja tietokoneen yhteiskäyttö Tietokoneliitännän avulla tehtävät toiminnot...78 Tallentimen liittäminen tietokoneeseen...78 Muun kuin äänidatan tallentaminen levylle

6 Lisätiedot Varotoimet...82 Tekniset tiedot...84 Vianmääritys ja selitykset Vianmääritys...86 Virheilmoitukset...95 Selitykset

7 Ohjelmiston käyttö Mitä voit tehdä MD Simple Burner/SonicStageohjelmistolla Asentaminen Vaaditun järjestelmäympäristön varmistaminen Ohjelmiston asentaminen tietokoneeseen MD Simple Burner -ohjeen käyttäminen Ennen MD Simple Burner -ohjelmiston käyttöä Tallentaminen MD Walkman -toimintojen avulla (Helppokäyttötila) Tallentaminen tietokoneen toiminnoilla (Vakiotila) SonicStage-ohjeen käyttäminen Äänidatan siirtäminen Äänidatan siirtäminen tietokoneesta MD Walkman -laitteeseen Äänidatan siirtäminen takaisin MD Walkman -laitteesta tietokoneeseen SonicStage Help -ohjeen käyttäminen Tietojen hakeminen SonicStage Help -ohjeesta Muut tiedot SonicStage-/MD Simple Burner -ohjelmiston poistaminen Kopiosuojaus Vianmääritys Hakemisto

8 Tietoja ominaisuuksista ja vakiovarusteisiin kuuluvista käyttöohjeista Tässä osassa kuvataan kannettavan MiniDisc-tallentimen toiminnot ja mukana toimitettavat käyttöohjeet. Lisätietoja tallentimen käytöstä saat eri käyttöohjeista. Lisätietoja Hi-MD-ominaisuuksista Hi-MD on uusi MiniDisc-formaatti, jonka ominaisuudet ovat kehittyneemmät kuin MD-vakioformaatin. Mitä voit tehdä Hi-MD Walkman -soittimellasi -lehtinen Tässä lehtisessä on tietoja Hi-MD Walkman -formaatin tärkeimmistä ominaisuuksista ja siitä, miten se poikkeaa MD Walkman - vakiolevyistä. Tallentimen käyttö Voit tallentaa CD-soittimen tai mikrofonin kautta ja nauttia omista äänityksistäsi. Tallentimen käyttö (sivut ) Tässä osassa on kuvaus kaikista tallentimen toiminnoista. Lisäksi osassa on tietoja tallentimen käytön yhteydessä mahdollisesti ilmenevistä ongelmista ja niiden ratkaisemisesta sekä toimintaohjeita näyttöön ilmestyvien viestien varalle., Jos ongelmia ilmenee tai tarvitset lisätietoja Katso kohtaa Vianmääritys ja selitykset (sivu 86). 8

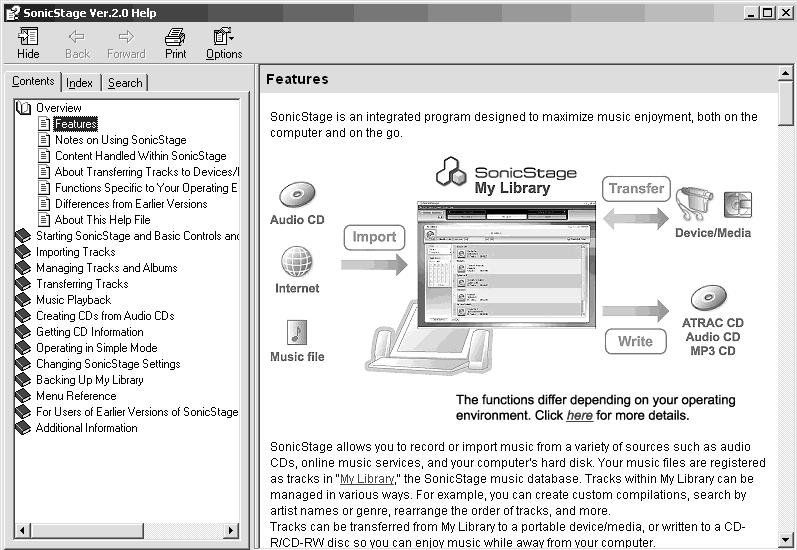

9 Tallentimen käyttö tietokoneeseen kytkettynä Laitteen mukana toimitetun SonicStage -ohjelmiston avulla voit siirtää äänidataa tallentimen ja tietokoneen välillä. Laitteen mukana toimitetun MD Simple Burner -ohjelmiston avulla voit tallentaa äänidataa tallentimeen. Ääni-CD-levyt Internet Musiikkitiedostot Ohjelmiston käyttö (sivut ) Tässä luvussa on kuvaus laitteen mukana toimitetun SonicStage- tai MD Simple Burner -ohjelmiston asentamisesta ja perustoiminnoista. SonicStage -ohjelman ohje Help-toiminto on käytönaikainen ohje, jota voit lukea tietokoneen näytössä. Käytönaikainen ohje sisältää SonicStage -ohjelman tarkat käyttöohjeet ja muita tietoja. Voit katsoa lisätietoja käytönaikaisesta ohjeesta myös silloin, jos SonicStage - ohjelman käytössä ilmenee ongelmia. Huomautuksia luvusta Ohjelmiston käyttö Ohjelmiston käyttöä koskevassa luvussa Net MD viittaa tallentimeen, jossa on vakiolevy, Hi-MD viittaa tallentimeen, jossa on Hi-MD-levy tai Hi-MD-tilassa oleva vakiolevy. Tämän luvun kuvissa näkyvät näytöt voivat erota ohjelmiston näytöistä. Tämän luvun ohjeita ja selityksiä laadittaessa on oletettu, että käyttäjä tuntee Windowsin perustoiminnot. Jos tarvitset lisätietoja tietokoneesi ja käyttöjärjestelmäsi käytöstä, käytä apuna niiden käyttöoppaita. Tämän luvun ohjeet ja selitykset koskevat yleisiä Hi-MD- ja Net MD -laitteita. Tästä syystä jotkin selitykset (ja kuvat) eivät ehkä koske omaa Hi-MD- tai Net MD -laitettasi. Katso myös oman Hi-MDtai Net MD -laitteesi käyttöohjeet. 9

10 Vakiovarusteiden tarkistaminen Verkkolaite (1) Pöytälaturi (1) Kaukosäädin (1) Kuulokkeet (vain Yhdysvaltojen malli) (1) Nappikuulokkeet (ei USA:n mallissa) (1) USB-kaapeli (1) Ladattava NH-10WM-nikkelimetallihydridiakku (1) Kuivaparistokotelo (1) Akun kantokotelo (1) Optinen johto (1) Pinnesuodattimet (2) Lisätietoja pinnesuodattimen käytöstä on tämän yksikön mukana toimitetussa Vakiovarusteisiin sisältyvien pinnesuodattimien käyttäminen -ohjeessa. CD-ROM (SonicStage/MD Simple Burner) (1)* Kuljetuspussi (ei USA:n mallissa) (1) * Älä toista CD-ROM-levyä CD-soittimella. Huomautus Noudata alla kuvattuja varotoimia tätä laitetta käytettäessä, jotta kotelo ei vääristyisi eikä laitteessa esiintyisi toimintahäiriöitä. Jos kuljetat laitetta takataskussasi, varo istumasta laitteen päälle. Jos kuljetat laitetta kassissa yhdessä sen kaukoohjaimen kanssa tai niin, että laitteen johdot on kierretty laitteen ympärille, vältä kassiin kohdistuvia kovia iskuja. 10

11 Säätimet ja painikkeet Tallennin q; qa qs qd 4 qf qg A NAVI/ MENU -painike Paina painiketta kevyesti siirtyäksesi NAVI (navigointi) -asetustilaan (sivu 46). Paina painiketta ainakin 2 sekunnin ajan siirtyäksesi MENU -asetustilaan (sivu 25). B Paristolokero C Jog-valintapyörä D 5-asentoinen ohjauspainike Käyttö Paina NENT 1) -painiketta Paina suuntaan. Paina suuntaan > Paina suuntaan VOL + 1) tai VOL 1) NENT- ja VOL + -painikkeiden vieressä on kosketuskohdat. E Kuivaparistokotelon liitin F Liitin pöytälaturia varten G DC IN 3V -liitin H X (tauko) -painike I x (pysäytys) CANCEL/CHG-painike J GROUP-painike qh qj qk ql Toiminto toisto, syöttö siirtyminen edellisen raidan alkuun, kelaus taaksepäin siirtyminen seuraavan raidan alkuun, kelaus eteenpäin äänenvoimakkuus Tallentimen käyttö 11

12 K zrec-kytkin (tallennus) L OPEN-kytkin M Näyttöruutu N T MARK -painike O USB-kaapeliliitin P LINE IN (OPT) -liitin Q MIC (PLUG IN POWER) -liitin MIC (PLUG IN POWER) -liittimen vieressä on kosketuskohta. R HOLD-kytkin Voit lukita tallentimen säätimet ja painikkeet liu'uttamalla tätä kytkintä nuolen suuntaan. Käytä tätä toimintoa, jotta et paina painikkeita vahingossa tallenninta kantaessasi. S i-liitin (kuulokkeet/ nappikuulokkeet)/line OUT -liitin Tallentimen näyttö A Tekstinäyttö Näyttää muun muassa levyn ja raitojen nimet, päiväyksen, virheilmoitukset sekä raitojen numerot. B SYNC-ilmaisin (tahdistettu tallennus) C Hi-MD/MD-ilmaisin Teksti Hi-MD on näkyvissä, kun tallennin on Hi-MD-tilassa, ja teksti MD on näkyvissä, kun toimintatila on MD. D REC-ilmaisin Syttyy tallennuksen tai tiedostonsiirron aikana. Kun ilmaisin vilkkuu, tallennin on tallennusvalmiustilassa. E Pariston/akun ilmaisin Ilmaisee jäljellä olevan akkuvirran. Jos akun lataus on heikko, ilmaisin sammuu ja alkaa vilkkua. F Levyn ilmaisin Näyttää, että levy pyörii tallennuksen tai toiston aikana. G Raidan tilailmaisin (PCM, Hi-SP, Hi-LP, SP, LP2, LP4, MONO) H Alitoistotilan/uudelleentoiston ilmaisimet Näyttää valitun alitoistotilan (esim. yhden raidan toisto tai satunnaistoisto) tai uudelleentoiston. I Päätoistotilan ilmaisimet Näyttää valitun päätoistotilan (esim. ryhmätoisto tai ohjelmoitu toisto). 12

13 Kauko-ohjainkuulokkeet ja -nappikuulokkeet A B C D E F G H I J A Äänenvoimakkuussäädin (VOL +, ) Säädä äänenvoimakkuutta kääntämällä säädintä. B x-painike (pysäytys) C Jog-valitsin (NX/ENT,., >) Käyttö Toiminto Paina NX/ENTpainiketta Paina suuntaan. Paina suuntaan > toisto, tauko, syöttö siirtyminen edellisen raidan alkuun, kelaus taaksepäin siirtyminen seuraavan raidan alkuun, kelaus eteenpäin D Näyttöruutu E (ryhmä) +, F Pidike Katso Kauko-ohjaimen pidikkeen käyttäminen (sivu 14). G HOLD-kytkin Käytä tätä toimintoa, jotta et paina painikkeita vahingossa tallenninta kantaessasi. H DISPLAY -painike I P-MODE/ -painike J SOUND-painike 13

14 Kauko-ohjaimen pidikkeen käyttäminen Näytön tekstejä ja ilmaisimia on hankala lukea, jos kauko-ohjain on ylösalaisin pidikkeen ollessa senhetkisessä asennossaan. Kiinnitä pidike tällöin toisinpäin alla olevien kuvien osoittamalla tavalla. 1 Irrota pidike. 2 Kiinnitä pidike toisinpäin. 2 1 Kauko-ohjaimen näyttö A Levyn ilmaisin B Raitanumeronäyttö C Tekstinäyttö D Alitoistotilan/uudelleentoiston ilmaisimet E SND (äänen) ja SUR (surroundäänen) ilmaisimet F Paristojen varauksen ilmaisin G Päätoistotilan ilmaisimet 14

15 Käytön aloittaminen Lataa akku ennen tallentimen käyttöä. 1 Aseta ladattava akku paikalleen. 1 Avaa akkulokeron kansi liu'uttamalla OPENkytkintä. 2 Aseta ladattava NH-10WMakku paikalleen E-pää edellä. 3 Sulje kansi. 2 Akun lataaminen. 1 Kytke verkkolaite pöytälaturiin ja verkkolaite pistorasiaan. Pistorasiaan Pöytälaturi (takaa) 2 Aseta tallennin pöytälaturiin. Näytössä vilkkuu teksti Charging (Lataa), näyttöön tulee e ja lataaminen alkaa. Akun varaustason ilmaisin poistuu näytöstä, kun akku on latautunut. Verkkolaite DC IN 3V -liittimeen 3 Kun akku on ladattu, poista tallennin pöytälaturista. jatkuu 15

16 z Tyhjän akun lataaminen kestää noin 2,5 tuntia. Latausaika saattaa vaihdella akun kunnon mukaan. Kuivapariston käyttäminen 1 Liitä paristokotelo tallentimeen. 2 Aseta paristo paikoilleen miinusnapa edellä. Tallentimen takaosa 1 2 Aseta paristokoteloon LR6-alkaliparisto (koko AA). Pisin mahdollinen käyttöaika saavutetaan käyttämällä yhdessä kuivaparistoa ja täyteen ladattua akkua. 3 Yhdistä johdot ja vapauta säätimet ja painikkeet. 1 Liitä kauko-ohjainkuulokkeet/ -nappikuulokkeet i/line OUT -liitäntään. 2 Vapauta säätimet ja painikkeet liu'uttamalla tallentimen tai kaukoohjaimen HOLD-kytkintä nuolen (.) vastakkaiseen suuntaan. Yhdistä johto kunnolla HOLD-toiminto i/line OUT -liitäntään Yhdistä johto kunnolla 16

17 z Voit ladata akun myös kytkemällä verkkolaitteen suoraan tallentimeen. Kytke verkkolaite tallentimen DC IN 3V -liittimeen ja paina sitten x CANCEL/CHG -painiketta, kun tallennin on pysähtynyt. Mallit, joihin kuuluu verkkolaitteen pistorasiasovitin Käytä pistorasiasovitinta, jos verkkolaite ei sovi pistorasiaan. Huomautuksia Poista tallennin pöytälaturista, kun käytät laitetta. Älä käytä tallenninta, kun lataat akkua, vaikka tallennin olisi kytkettynä verkkolaitteeseen. Laitteen toiminta voi tällöin keskeytyä. Teksti Charging (Lataa) ja ilmaisin e eivät ehkä tule näyttöön heti, kun olet asettanut tallentimen pöytälaturiin. Ilmaisin alkaa kuitenkin vilkkua muutaman minuutin kuluttua, ja lataus alkaa. Ladattavan akun kapasiteetti on tavallisesti normaalia pienempi ensimmäisellä käyttökerralla tai pitkän käyttötauon jälkeen. Tällöin akku kannattaa ladata ja purkaa monta kertaa peräkkäin. Näin akun kestoaika palautuu normaaliksi. Lataa akku +5 C C:n lämpötilassa. Latausaika saattaa vaihdella ympäristön lämpötilan mukaan. Verkkovirran käyttöä suositellaan tallennuksissa ja muokkauksessa. Jos käytät tallentimen virranlähteenä paristoja, varmista, että käytössä on täyteen ladattu paristo tai uusi alkalikuivaparisto. Pysäytä tallennin ennen pariston tai akun vaihtamista. Kun käytössä on 1 gigatavun Hi-MD-levy, kokonaistallennusaika saattaa vähentyä, jos teet jatkuvasti lyhyitä tallennuksia. Akun latausajankohdan tai kuivaparistojen vaihtamisajankohdan määrittäminen Voit tarkistaa akun tai paristojen tilan tallentimen tai kauko-ohjaimen näytöltä. m m Paristojen virta vähenee. Paristot lähes tyhjät. Ladattava akku on tyhjä. LOW BATTERY vilkkuu tallentimen näytössä (kaukoohjaimessa LOW BATT ), ja virta sammuu. Paristojen varaustason ilmaisin ei ole tarkka. Varaus voi olla ilmoitettua suurempi tai pienempi käyttöolosuhteiden mukaan. 17

18 Paristojen kestoaika Kun tallennat jatkuvasti Hi-MD-tilassa (Yksikkö: arvioitu tuntimäärä)(jeita 1) ) Levytyyppi Paristot Linear PCM Hi-SP Hi-LP 1 Gt:n Hi-MD-levy NH-10WM 2) 3,5 5 6 LR6 3) 2,5 3,5 4 NH-10WM + LR6 6 8, /74/80 minuutin NH-10WM 3,5 5 6 vakiolevy LR6 4,5 7 8 NH-10WM + LR ) Mitattu japanilaisen JEITA-teollisuusjärjestön (Japan Electronics and Information Technology Industries Association) standardin mukaisesti 2) Käytettäessä täyteen ladattua nikkeli-metallihydridiakkua 3) Käytettäessä AA-kokoisia Sony LR6 STAMINA -alkaliparistoja (valmistettu Japanissa) Kun tallennat jatkuvasti MD-tilassa (Yksikkö: arvioitu tuntimäärä)(jeita) Levytyyppi Paristot SP stereo LP2 stereo LP4 stereo 60/74/80 minuutin NH-10WM 5,5 6,5 7,5 vakiolevy LR6 7 8,5 9,5 NH-10WM + LR6 12, Kun toistat jatkuvasti Hi-MD-tilassa (Yksikkö: arvioitu tuntimäärä)(jeita) Levytyyppi Paristot Linear PCM Hi-SP Hi-LP 1 Gt:n Hi-MD-levy NH-10WM 5 8,5 10 LR NH-10WM + LR , /74/80 minuutin NH-10WM 5 8,5 11 vakiolevy LR6 9 14,5 19 NH-10WM + LR Kun toistat jatkuvasti MD-tilassa (Yksikkö: arvioitu tuntimäärä)(jeita) Levytyyppi Paristot SP stereo LP2 stereo LP4 stereo 60/74/80 minuutin NH-10WM 9 10,5 12 vakiolevy LR NH-10WM + LR ,

19 Levyn tallentaminen heti Tässä luvussa selitetään digitaalinen perustallennus optisella johdolla, joka on kytketty CD-soittimeen, digitaalitelevisioon tai muuhun digitaaliseen laitteeseen. Käytä tallennuksessa aina optista johtoa. 1 Tee liitännät. (Työnnä johtojen päät kunnolla oikeisiin liittimiin.) 1 Liitä verkkolaite tallentimeen ja pistorasiaan. 2 Liitä optinen johto tallentimeen ja ulkoiseen laitteeseen. Pistorasiaan Verkkolaite Digitaaliseen (optiseen) lähtöliitäntään Optinen liitin Optinen johto* CD-soitin, MD-soitin, DVD-videonauhuri jne. Optinen miniliitin DC IN 3V -liittimeen LINE IN (OPT) -liittimeen Katso Lisävarusteet (sivu 85). Huomautus Irrota USB-kaapeli ennen tallennusta. jatkuu 19

20 2 Aseta tallentimeen tallennettava levy. 1 Avaa kansi liu'uttamalla OPEN-kytkintä. 2 Aseta levy paikalleen etikettipuoli eteenpäin ja paina kansi kiinni. Varmista, että tallennussuojauskieleke on kiinni. 3 Vahvista toimintatila. Tässä tallentimessa on kaksi toimintatilaa, Hi-MD -tila ja MD -tila. Laite tunnistaa toimintatilan automaattisesti, kun asetat levyn laitteeseen. Tarkista toimintatila tallentimen näytöstä, kun olet asettanut levyn laitteeseen. Näyttöön tulee Hi-MD, kun toimintatila on Hi-MD. Näyttöön tulee MD, kun toimintatila on MD. Kun käytät 1 gigatavun Hi-MD-levyä, toimintatila voi olla vain Hi-MD. Kun käytät vakiolevyä (60/74/80 minuuttia), toimintatilan voi asettaa seuraavassa kuvatulla tavalla. Levy Toimintatila Tyhjä levy Valikosta tilaksi on valittu Disc Mode. 1) Disc Mode -tilan oletusasetus on Hi-MD. Jos haluat käyttää levyä laitteessa, jossa ei ole Hi-MD-tukea, aseta Disc Mode -asetukseksi MD, jotta levy toimii MD-tilassa. Levy sisältää Hi-MD-tilassa Hi-MD tallennettua materiaalia Levy sisältää MD-tilassa tallennettua materiaalia MD 1) Lisätietoja Disc Mode -asetuksesta on kohdassa Levytilan valitseminen (levytila) (sivu 76). 20

21 4 Tallenna levy. 1 Valitse tallennettava äänilähde ja aseta se taukotilaan. PAUSE 2 Varmista tallentimen näytöstä, ettei levyn ilmaisin pyöri. Varmista, ettei levyn ilmaisin pyöri. Ulkoinen laite 3 Kun tallennin on pysäytettynä, paina ja liu'uta zrec-kytkintä. REC syttyy, ja tallennus alkaa. zrec 4 Aloita toisto tallennettavalla äänilähteellä. Jos käytät levyä, jolle on jo tallennettu materiaalia, tallennus alkaa tämän materiaalin jälkeen. Raitamerkit lisätään automaattisesti samaan kohtaan, jossa ne ovat lähteessäkin, ja koko sisältö tallennetaan yhtenä ryhmänä. PAUSE Ulkoinen laite Toiminto Paina Lopeta toisto Paina x. Toiston keskeyttäminen (tauko) Poista levy laitteesta Paina X 1) -painiketta. Jatka tallennusta painamalla X-painiketta uudelleen. Paina x-painiketta ja avaa kansi. (Kansi ei avaudu, kun näytössä vilkkuu SYSTEM FILE WRITING.) 1) Raitamerkki lisätään kohtaan, jossa jatkat tallennusta tauon jälkeen painamalla X-painiketta uudelleen. Näin raidan loppuosa lasketaan uudeksi raidaksi. 21

22 Jos tallennus ei käynnisty Varmista, että tallenninta ei ole lukittu (sivut 12 ja 16). Varmista, että levyä ei ole tallennussuojattu (sivut 20 ja 83). Esimasteroitujen (valmiiden) levyjen päälle ei voi tallentaa. Huomautuksia Kun tallennat 1 gigatavun Hi-MD-levylle, liitä verkkolaite tallentimeen, lataa paristo täyteen (paristovarauksen ilmaisin on ) tai käytä uutta alkalikuivaparistoa (paristovarauksen ilmaisin on ). Kun aloitat tallennuksen 1 Gt:n Hi-MD-levylle, teksti NotENOUGH POWER TO REC saattaa tulla näkyviin. Tällöin levylle ei voi tallentaa, vaikka paristovaraus olisikin riittävä, kun tallennin on pysäytys- tai toistotilassa. Tämä johtuu ominaisuudesta, joka estää tallennuksen laitteen arvioidessa jäljellä olevan varauksen olevan riittämätön 1 gigatavun Hi-MD-levyn tallentamiseen. Tällaisten levyjen tallentaminen edellyttää, että varausta on jäljellä paljon. Varmista, että tallennin on asetettu vakaalle alustalle tallennuksen ajaksi. Jos aloitat tallennuksen levyn ilmaisimen pyöriessä näytössä, tallennettavan materiaalin ensimmäiset sekunnit eivät ehkä tallennu. Aloita tallennus vasta, kun levyn ilmaisin ei enää pyöri. Älä vaihda ladattavaa akkua käytön aikana, vaikka tallennin olisi kytkettynä verkkolaitteeseen. Laitteen toiminta voi tällöin keskeytyä. Älä siirrä tai heiluta tallenninta äläkä irrota tallenninta virtalähteestä, kun tallennus on käynnissä tai kun näytössä vilkkuu DATA SAVE tai SYSTEM FILE WRITING. Jos teet näin, kyseiseen kohtaan mennessä tallennetut tiedot eivät ehkä tallennu levylle tai levyn tiedot saattavat vahingoittua. Tallennus ei onnistu, jos levyllä ei ole riittävästi tilaa. Jos virransyöttö keskeytyy (eli paristo poistetaan tai tyhjenee tai verkkolaite kytketään irti) tallennuksen tai muokkauksen aikana tai silloin, kun näytössä on DATA SAVE tai SYSTEM FILE WRITING, kannen voi avata vasta, kun virransyöttö palautuu normaaliksi. Ota huomioon seuraavat kohdat, kun äänität kannettavalta CD-soittimelta: Jotkin kannettavista CD-soittimista voivat toimia digitaalisina äänilähteinä vain silloin, jos virtalähteenä on verkkovirta ja verkkolaite. Liitä verkkolaite kannettavaan CD-soittimeen ja käytä sitä CD-soittimen virtalähteenä. Joissakin kannettavissa CD-soittimissa ei voi käyttää optista tuloliitäntää, kun laitteessa käytetään tärinänestotoimintoa (esim. ESP* tai G-PROTECTION). Kytke tällöin tärinänvaimennustoiminto pois päältä. Electronic Shock Protection (elektroninen tärinänesto) z Tallennin luo uuden ryhmän oletusarvoisesti, kun tallennus on valmis. Jos et halua luoda ryhmää, aseta :REC -asetukseksi :REC Off (sivu 39). Jos haluat aloittaa tallennuksen tietystä kohdasta, keskeytä tallennin haluamaasi kohtaan ja aloita tallennus kyseisestä kohdasta. Voit tarkkailla ääntä tallennuksen aikana. Yhdistä kauko-ohjainkuulokkeet/- nappikuulokkeet i/line OUT-liitäntään ja säädä äänenvoimakkuutta kääntämällä kaukoohjaimen äänenvoimakkuussäädintä (tai painamalla tallentimen 5-asentoista ohjauspainiketta suuntaan VOL + tai ). Tämä ei vaikuta tallennuksen äänenvoimakkuuteen. 22

23 Levyn toistaminen heti 1 Aseta tallentimeen tallennettu levy. 1 Avaa kansi liu'uttamalla OPEN-kytkintä. 2 Aseta levy paikalleen etikettipuoli eteenpäin ja paina kansi kiinni. 2 Toista levy. 1 Paina tallentimen 5-asentoista ohjauspainiketta (NENT). Paina kauko-ohjaimen jog-valitsinta (NX/ENT). Kuulokkeista/nappikuulokkeista kuuluu lyhyt äänimerkki. 2 Säädä äänenvoimakkuutta painamalla tallentimen 5-asentoista ohjauspainiketta suuntaan VOL + tai. Voit säätää äänenvoimakkuutta myös kääntämällä kauko-ohjaimen äänenvoimakkuussäädintä suuntaan VOL + tai. Äänenvoimakkuus näkyy näytössä. 5-asentoinen ohjauspainike (NENT,., >, VOL +, ) Jog-valintapyörä GROUP Äänenvoimakkuussäädin (VOL +, ) x Jog-valitsin (NX/ENT,., >) +, x X Pysäytä toisto painamalla x-painiketta. Kuulokkeista/nappikuulokkeista kuuluu pitkä merkkiääni. Toisto alkaa kohdasta, johon sen viimeksi pysäytit. Kun pysäytät tallentimen, tallennin kytkeytyy automaattisesti pois päältä noin kymmenessä sekunnissa (jos virtalähteenä käytetään akkua/paristoa) tai noin kolmessa minuutissa (jos käytetään verkkolaitetta). 23

24 Toiminto Käyttö tallentimesta Käyttö kauko-ohjaimesta Lopeta toisto Paina x. Paina x. Toiston keskeyttäminen (tauko) Valitse raita suoraan raidan numeron tai nimen avulla Siirry toistettavan raidan alkuun Siirtyminen seuraavan raidan alkuun Siirry taakse- tai eteenpäin toiston aikana Hae tietty kohta kuluneen toistoajan avulla (aikahaku) Hae raita raitojen numeroiden avulla (hakemistohaku) Siirtyy seuraavaan tai edelliseen ryhmään ryhmään kuuluvaa raitaa toistettaessa (ryhmänohitustila) 1) Aloita toisto levyn ensimmäisestä raidasta Poista levy laitteesta Paina X. Jatka toistamista painamalla X-painiketta uudelleen. Valitse raita kääntämällä jogvalintapyörää ja paina sitten NENT-painiketta. Paina 5-asentoista ohjauspainiketta suuntaan.. Paina 5-asentoista ohjauspainiketta suuntaan., kunnes haluamasi raita tulee näyttöön. Paina 5-asentoista ohjauspainiketta suuntaan >. Paina 5-asentoista ohjauspainiketta.- tai >- merkin suuntaan ja pidä painiketta alhaalla. Pysäytä raidan toisto ja pidä 5-asentoista ohjauspainiketta alhaalla suuntaan. tai >. Pysäytä raidan toisto ja pidä 5-asentoista ohjainpainiketta alhaalla suuntaan. tai >. Paina GROUP-painiketta ja paina sitten 5-asentoisen ohjauspainikkeen kohtaa. tai >. Paina NENT-painiketta vähintään 2 sekunnin ajan, kun tallennin on pysäytystilassa. Paina x-painiketta ja avaa kansi. 2) Paina jog-valitsinta (NX/ENT). Jatka toistamista painamalla jogvalitsinta uudelleen. Liu'uta jog-valitsinta.- merkin suuntaan. Liu'uta jogvalitsinta.-merkin suuntaan toistuvasti, kunnes olet haluamasi raidan alussa. Liu'uta jog-valitsinta >-merkin suuntaan. Liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Kun tallennin on taukotilassa, liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Kun tallennin on pysäytystilassa, liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Paina painiketta + tai. Paina Jog-valitsinta (NX/ENT) vähintään 2 sekunnin ajan, kun tallennin on pysäytystilassa. Paina x-painiketta ja avaa kansi. 2) 1) Siirtyy joka kymmenennen raidan alkuun (käytössä toistettaessa levyjä, joilla ei ole ryhmäasetuksia). 2) Kun avaat kannen, toiston aloituskohta siirtyy ensimmäisen raidan alkuun. Jos levyn toisto ei käynnisty Varmista, että tallenninta ei ole lukittu (sivut 12 ja 16). Huomautus Toistettava ääni voi hyppiä, jos tallennin altistuu jatkuvasti koville iskuille. tallentimella toistetaan likaista tai naarmuuntunutta levyä. Jos levyä käytetään Hi-MD-tilassa, äänentaso saattaa laskea, mutta enintään 12 sekunnin ajaksi. 24

25 Valikkojen käyttäminen Valikkotoimintojen käyttäminen Tallentimessa on useita valikoita, joissa on muun muassa hyödyllisiä tallennus-, toisto- ja muokkaustoimintoja. Voit valita valikkotoiminnot seuraavasti: Kun suoritat valikkotoimintoja ensimmäisen kerran uudessa tallentimessa, Menu Mode vilkkuu näytössä. Ennen valikkotoiminnon suorittamista voit määrittää Menu Mode -asetukseksi Simple (vain perusvalikkotoiminnot ovat näkyvissä) tai Advanced (kaikki valikkotoiminnot ovat näkyvissä). Lisätietoja valikkotila-asetuksista on kohdassa Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) (sivu 72). Kauko-ohjain DISPLAY x Jog-valitsin 1 Avaa valikko painamalla ja pitämällä alhaalla DISPLAY-painiketta vähintään 2 sekunnin ajan. 2 Valitse haluamasi kohta liu'uttamalla jog-valitsinta toistuvasti. 3 Vahvista poisto painamalla jog-valitsinta. 4 Toista vaiheet 2 ja 3. Asetus otetaan käyttöön, kun painat lopuksi jog-valitsinta. Palaaminen edelliseen asetukseen Paina x. Toiminnon peruuttaminen määrityksen aikana Paina x-painiketta vähintään 2 sekunnin ajan. 25

26 Tallennin NAVI/MENU 5-asentoinen ohjauspainike (NENT) Jog-valintapyörä x 1 Avaa valikko painamalla ja pitämällä alhaalla NAVI/MENU-painiketta vähintään 2 sekunnin ajan. 2 Valitse haluamasi asetus jog-valintapyörää kääntämällä. 3 Vahvista valinta painamalla 5-asentoista ohjauspainiketta (NENT). 4 Toista vaiheet 2 ja 3. Asetus otetaan käyttöön, kun painat lopuksi 5-asentoista ohjauspainiketta (NENT). Palaaminen edelliseen asetukseen Paina x. Toiminnon peruuttaminen määrityksen aikana Paina x-painiketta vähintään 2 sekunnin ajan. 26

27 Valikkoluettelo Seuraavassa taulukossa on esitetty valittavissa olevat valikkotoiminnot. Joitakin toimintoja voidaan käyttää sekä tallentimesta että kauko-ohjaimesta, kun taas joitakin voidaan käyttää vain tallentimesta tai kauko-ohjaimesta. Sarakkeessa Valikko 1 luetellut kohdat tulevat näyttöön, kun avaat valikon, ja sarakkeessa Valikko 2 luetellut kohdat tulevat näyttöön, kun valitset jonkin valikon 1 kohdan. Kaikki valikkotoiminnot ovat näkyvissä vain, jos Menu Mode -asetukseksi on valittu Advanced. Tähdellä (*) merkityt valikkotoiminnot eivät tule näyttöön, kun Menu Mode -asetus on Simple. Katso lisätietoja kohdasta Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) (sivu 72). Huomautus Näyttöön voi tulla eri asetus käyttöolosuhteiden ja levyasetusten mukaan. Kauko-ohjaimen valikot Valikko 1 Valikko 2 Toiminto Oppaan sivu Edit Title* Lisää raidan, artistin, albumin, ryhmän tai levyn sivu 56 nimi. : Set* Siirrä tallennetut raidat tai ryhmät uuteen sivu 60 ryhmään. : Release* Poista ryhmäasetukset ja pura ryhmät. sivu 62 Move* Vaihda raitojen ja ryhmien järjestystä. sivu 62 Erase Poista raitoja, ryhmiä tai koko levyn sisältö. sivu 66 Format* Alusta levy ja palauta se ostohetken tilaan sivu 71 (vain Hi-MD-tilassa). MainPMode Normal Valitse raitoja raidan nimen, ryhmän nimen tai sivu 43 Group Artist Album Bookmark Program muun luokan mukaan. Useful* SpeedCtrl* Muuta toistonopeutta ilman, että äänen- tai sävelkorkeus muuttuu (nopeudensäätö). sivu 54 27

28 Valikko 1 Valikko 2 Toiminto Oppaan sivu Option Menu Mode Vaihda näyttöön tulevia valikkotoimintoja. sivu 72 AVLS* Rajoita suurinta mahdollista äänenvoimakkuutta sivu 72 ja suojaa siten kuuloasi. Beep* Ota äänimerkki käyttöön tai poista se käytöstä. sivu 73 Backlight Valitse kauko-ohjaimen näytön taustavalotila. sivu 73 Disc Mem* Tallenna levykohtaiset asetukset tallentimeen sivu 74 (levymuisti). QuickMode* Määrittää tallentimen aloittamaan toiston nopeasti. sivu 75 Disc Mode Valitse MD-tila tai Hi-MD-tila, kun tallentimessa sivu 76 on tyhjä levy. Tallentimen valikot Valikko 1 Valikko 2 Toiminto Oppaan sivu Edit Title* Lisää raidan, artistin, albumin, ryhmän tai levyn sivu 58 nimi. : Set* Siirrä tallennetut raidat tai ryhmät uuteen sivu 61 ryhmään. : Release* Poista ryhmäasetukset ja pura ryhmät. sivu 62 Move* Vaihda raitojen ja ryhmien järjestystä. sivu 64 Erase Poista raitoja, ryhmiä tai koko levyn sisältö. sivu 67 Format* Alusta levy ja palauta se ostohetken tilaan (vain Hi-MD-tilassa). sivu 71 Display Lap Time RecRemain Tuo näyttöön tallentimen tila ja muita erilaisia tietoja. (tallennus- ja pysäytystilassa/ 1 Remain (toistotilassa) AllRemain Title1/Title2 Sound* Codec/ TrackMode* SubPMode Normal Valitse yhden raidan toisto, satunnaistoisto tai 1 Track muu toiston tyyppi. Shuffle A-BRepeat* sivu 32 sivu 41 sivu 49 28

29 Valikko 1 Valikko 2 Toiminto Oppaan sivu Sound Normal Mukauta surround-äänen tai taajuuskorjaimen sivu 52 V-SUR Sound EQ asetuksia. Useful* Search* Hae raitoja raidan, ryhmän, artistin tai albumin sivu 50 nimen perusteella. SpeedCtrl* Muuta toistonopeutta ilman, että äänen- tai sivu 54 sävelkorkeus muuttuu (nopeudensäätö). Audio Out* Kuuntele toistoa ulkoisesta laitteesta, jolloin äänilähtönä käytetään tallentimen i/line OUT - liitäntää. sivu 55 REC Set REC Mode Valitse tallennustila (PCM, Hi-SP tai Hi-LP Hi- MD-tilaa varten/sp, LP2, LP4 tai monofoninen MD-tilaa varten). sivu 35 RECVolume* Säädä tallennuksen äänenvoimakkuutta sivu 36 manuaalisesti. MIC AGC* Määrittää mikrofonin tallennustason säätötilan. sivu 34 MIC Sens* Määritä mikrofonin herkkyys äänilähteelle sivu 33 sopivaksi. Time Mark* Lisää raitamerkkejä automaattisesti tietyin aikavälein. sivu 37 :REC* Luo uusi ryhmä jokaisen tallennuksen yhteydessä sivu 38 (ryhmätallennus). SYNC REC* Yksinkertaista tallennusta digitaalisen sivu 40 tallennuksen aikana (tahdistettu tallentaminen). Option Menu Mode Muuta näyttöön tulevia valikkotoimintoja. sivu 72 AVLS* Rajoita suurinta mahdollista äänenvoimakkuutta ja sivu 72 suojaa siten kuuloasi. Beep* Ota äänimerkki käyttöön tai poista se käytöstä. sivu 73 Disc Mem* Tallenna levykohtaiset asetukset tallentimeen sivu 74 (levymuisti). QuickMode* Määrittää tallentimen aloittamaan toiston sivu 75 nopeasti. Disc Mode Valitse MD- tai Hi-MD-tila, kun tallentimessa on sivu 76 tyhjä levy. Contrast* Säädä tallentimen näytön kontrastia. sivu 77 Jog Dial* Vaihda näytön vierityssuuntaa jog-valintapyörää kääntämällä. sivu 77 29

30 Eri tallennustavat Toimet ennen tallennusta Toimintatilan valitseminen Tässä tallentimessa on kaksi toimintatilaa, Hi-MD -tila ja MD -tila. Laite tunnistaa toimintatilan automaattisesti, kun asetat levyn laitteeseen. Tarkista toimintatila tallentimen näytöstä, kun olet asettanut levyn laitteeseen. Näyttöön tulee Hi-MD, kun toimintatila on Hi-MD. Näyttöön tulee MD, kun toimintatila on MD. Kun asetat tyhjän vakiolevyn tallentimeen, voit käyttää Disc Mode -toimintoa ja määrittää, käytetäänkö levyn kanssa Hi-MD- vai MD-tilaa. Jos aiot käyttää tässä laitteessa tallennettua levyä jossakin toisessa laitteessa, jossa ei ole Hi-MD-tukea, tallenna levy siten, että Disc Mode -asetus on MD. Lisätietoja on kohdassa Levytilan valitseminen (levytila) (sivu 76). Huomautuksia Kun tallennat 1 gigatavun Hi-MD-levylle, liitä verkkolaite tallentimeen, lataa paristo täyteen (paristovarauksen ilmaisin on ) tai käytä uutta alkalikuivaparistoa (paristovarauksen ilmaisin on ). Kun aloitat tallennuksen 1 Gt:n Hi-MD-levylle, teksti NotENOUGH POWER TO REC saattaa tulla näkyviin. Tällöin levylle ei voi tallentaa, vaikka paristovaraus olisikin riittävä, kun tallennin on pysäytys- tai toistotilassa. Tämä johtuu ominaisuudesta, joka estää tallennuksen laitteen arvioidessa jäljellä olevan varauksen olevan riittämätön 1 gigatavun Hi-MD-levyn tallentamiseen. Tällaisten levyjen tallentaminen edellyttää, että varausta on jäljellä paljon. Tallennus ei ehkä onnistu, jos tallentimeen on liitetty USB-kaapeli. Irrota USB-kaapeli ennen tallennusta. Jos aloitat tallennuksen levyn ilmaisimen pyöriessä näytössä, tallennettavan materiaalin ensimmäiset sekunnit eivät tallennu. Aloita tallennus vasta, kun levyn ilmaisin ei enää pyöri. Älä siirrä tai heiluta tallenninta äläkä irrota tallenninta virtalähteestä, kun tallennus on käynnissä tai kun näytössä vilkkuu DATA SAVE tai SYSTEM FILE WRITING. Jos teet näin, kyseiseen kohtaan mennessä tallennetut tiedot eivät ehkä tallennu levylle tai levyn tiedot saattavat vahingoittua. Valikkotilan valitseminen Kun valikkotila-asetus on Simple, osa valikkotoiminnoista ei näy näytössä. Jos et löydä joitakin valikkotoimintoja tallentimesta, tarkista, että valikkotilaasetus on Advanced. Lisätietoja valikkotilan valitsemisesta on kohdassa Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) (sivu 72). 30

31 Näytön tietojen tarkasteleminen Voit tarkistaa näytöstä jäljellä olevan ajan, raidan numeron ja muita tietoja tallennuksen aikana tai laitteen ollessa pysäytettynä. DISPLAY A B Raidan numero Ryhmän nimi ja albumin nimi (Hi-MD) 1) Ryhmän nimi ja raidan nimi (MD) 1) Raidan numero 2) Valitun äänitilan nimi ja sen osoitin 2) 1) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. 2) Ei tule näyttöön, jos Menu Mode -asetukseksi on määritetty Simple (sivu 72). Tallennuksen aikana A/B 1 Paina DISPLAY-painiketta toistuvasti. Aina kun painat painiketta, näyttö vaihtuu seuraavasti: Kauko-ohjaimen näyttö A B A B Raidan numero Kulunut aika Raidan numero Jäljellä oleva tallennusaika Raidan numero Ryhmän nimi ja albumin nimi (Hi-MD) 1) Ryhmän nimi ja raidan nimi (MD) 1) 1) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. Näytön merkkien selitykset: : Levyn nimi : Raidan nimi : Ryhmän nimi : Artistin nimi : Albumin nimi Tallentimen ollessa pysäytystilassa A/B A B Raidan numero Kulunut aika Raidan numero Jäljellä oleva tallennusaika ja jäljellä oleva vapaa tila (Hi-MD) Jäljellä oleva tallennusaika (MD) Raitojen määrä Levyn nimi levyllä Huomautuksia Kun levyä käytetään Hi-MD-tilassa, vapaana tilana näkyy 2.0MB, kun jäljellä oleva tallennusaika on 0:00:00. Tämä on järjestelmän rakenteeseen liittyvä rajoitus. 2.0MB on järjestelmän tarvitseman varatilan koko. Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta ryhmäasetusten, käyttöolosuhteiden ja levyn asetusten mukaan. z Jos haluat tarkistaa toistokohdan tai raidan nimen toiston aikana, katso Näytön tietojen tarkasteleminen (sivu 41). 31

32 Tallennin Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) 1 Avaa valikko ja valitse Display. 2 Käännä jog-valintapyörää, kunnes näytössä näkyy haluamasi tieto. Vahvista valinta painamalla NENTpainiketta. Näytössä näkyvät peräkkäin seuraavat tiedot: Lap Time t RecRemain t AllRemain t Title1/Title2 (Hi-MD) t Sound Kun painat NENT-painiketta, valitut tiedot tulevat näyttöön kohdissa C, D ja E. Tallentimen näyttö Näytön merkkien selitykset: : Levyn nimi : Raidan nimi : Ryhmän nimi : Artistin nimi : Albumin nimi NAVI/MENU Tallentimen ollessa pysäytystilassa C/D/E C D E Ryhmän numero ja raidan numero Ryhmän numero ja raidan numero Raitojen lukumäärä parhaillaan toistettavan raidan jälkeen Kulunut aika Raidan nimi ja artistin nimi (Hi-MD) Raidan nimi (MD) Jäljellä oleva RecRemain tallennusaika ja /jäljellä oleva FreeSpace vapaa tila (Hi-MD) (Hi-MD) RecRemain Jäljellä oleva (MD) tallennusaika (MD) Levyn jäljellä AllRemain oleva aika parhaillaan toistettavan kohdan jälkeen Levyn Ryhmän nimi ja nimi ja artistin albumin nimi nimi (Hi-MD) 1) (Hi-MD) 3) Levyn Ryhmän nimi 1) nimi (MD) 3) Äänitilan nimi 2) Valitun äänitilan ilmaisin 2) Raidan nimi (tyhjä) 2) 1) Raidan numero tulee näkyviin, jos valittu raita ei kuulu ryhmään. 2) Ei tule näyttöön, jos Menu Mode -asetukseksi on määritetty Simple (sivu 72). 3) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. 32

33 Tallennuksen aikana C/D/E C D E Ryhmän numero ja raidan numero Ryhmän numero ja raidan numero Levyn nimi ja artistin nimi (Hi-MD) 1) Levyn nimi (MD) 1) Kulunut aika Jäljellä oleva tallennusaika Ryhmän nimi ja albumin nimi (Hi-MD) 2) Ryhmän nimi (MD) 2) Äänenvoimakkuusmittari RecRemain Raidan nimi 1) Raidan numero tulee näkyviin, jos valittu raita ei kuulu ryhmään. 2) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. Huomautuksia Kun levyä käytetään Hi-MD-tilassa, vapaana tilana näkyy 2.0MB, kun jäljellä oleva tallennusaika on 0:00:00. Tämä on järjestelmän rakenteeseen liittyvä rajoitus. 2.0MB on järjestelmän tarvitseman varatilan koko. Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta ryhmäasetusten, käyttöolosuhteiden ja levyn asetusten mukaan. Tallentaminen mikrofonista Stereomikrofoni* zrec NAVI/MENU Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) MIC (PLUG IN POWER) -liittimeen Katso Lisävarusteet (sivu 85). 1 Kytke stereomikrofoni MIC (PLUG IN POWER) -liitäntään. 2 Aloita tallennus painamalla ja liu'uttamalla zrec-kytkintä. Mikrofonin herkkyyden valitseminen Voit määrittää mikrofonin herkkyyden äänilähteen voimakkuuden mukaan. 1 Kun tallennin on tallennus- tai pysäytystilassa, avaa valikko ja valitse REC Set - MIC Sens. jatkuu 33

34 2 Käännä jog-valintapyörää, kunnes näytössä näkyy Sens High tai Sens Low. Vahvista valinta painamalla NENT-ohjauspainiketta. Sens High: Valitse tämä asetus, kun tallennettavan materiaalin äänenvoimakkuus on hiljainen tai normaali. Sens Low: Valitse tämä asetus, kun tallennettavat äänet ovat voimakkaita tai tallennettava kohde on lähellä (esimerkiksi saneltaessa tai konsertissa). Mikrofonin tallennustason säätötilan muuttaminen Kun tallennat mikrofonin avulla, voit valita automaattisen säätötilan, jossa mikrofonin tallennustaso määritetään vastaamaan äänilähdettä. 1 Kun tallennin on tallennus- tai pysäytystilassa, avaa valikko ja valitse REC Set - MIC AGC. 2 Käännä jog-valintapyörää, kunnes näytössä näkyy Standard tai LoudMusic. Vahvista valinta painamalla NENT-ohjauspainiketta. Standard: Valitse tämä asetus, kun tallennettavan äänilähteen äänenvoimakkuus on normaali (esimerkiksi puheääni tai hiljainen musiikki). LoudMusic: Valitse tämä asetus, kun tallennettava äänilähde on melko voimakas (esimerkiksi konsertissa tai kitaratunnilla). z Kun MIC AGC -asetus on LoudMusic, äänenlaatu paranee, vaikka tuloäänen voimakkuus olisikin korkea. Ääni tallentuu luonnollisena. Voit käyttää mikrofoniliittimeen kytkettävää ulkoista mikrofonia, vaikka sen virta on katkaistu virtakytkimestä, sillä mikrofoni saa virtaa itse tallentimesta. Huomautuksia Tallennin käyttää tuloliitäntöjä automaattisesti seuraavassa järjestyksessä: optinen tulo, mikrofonitulo ja analoginen tulo. Mikrofonin kautta ei voida tallentaa, kun optinen johto on kytketty LINE IN (OPT) -liittimeen. MIC AGC -asetusta ei voi asettaa, jos tallennuksen tallennustaso on säädetty manuaalisesti (sivu 36). Mikrofoni saattaa tallentaa tallentimen käyntiäänen. Pidä mikrofonia tällöin etäällä tallentimesta. Ota huomioon, että mikrofoni voi tallentaa tallentimen käyntiäänen, jos käyttämäsi mikrofonin liitäntäjohto on lyhyt. Jos käytät monomikrofonia, vain vasemman kanavan ääni tallennetaan. Älä kosketa mikrofonin liitintä tai johtoa tallennuksen aikana verkkolaitteen ollessa liitettynä. Muutoin nauhoituksessa saattaa esiintyä kohinaa. Kun tallennettavan äänilähteen äänenvoimakkuus on normaali (esimerkiksi hiljainen musiikki), valitse MIC AGC - asetukseksi Standard. Jos MIC AGC - asetukseksi on valittu LoudMusic ja laitteesta kuuluu poikkeuksellisen voimakas ääni, tallennuksen äänenvoimakkuuden taso saattaa äänilähteestä riippuen pudota hyvinkin paljon. 34

35 Tallentaminen televisiosta tai radiosta (analoginen tallentaminen) Tässä kappaleessa selitetään, miten voit tallentaa tallentimella analogisesta laitteesta, kuten kasettisoittimesta, radiosta tai televisiosta. Tämän voi tehdä vain tallentimella. Tallennustilan valitseminen Valitse tallennustila haluamasi tallennusajan mukaan. Hi-MD- tai MD (MDLP) -tilassa tallennettuja levyjä voi toistaa vain MD-soittimilla tai tallentimilla, jotka tukevat Hi-MD- tai MD (MDLP) -toistotilaa. Jog-valintapyörä NAVI/MENU TV, kasettisoitin jne. L (valkoinen) LINE OUT -liitäntöihin jne. zrec R (punainen) Linjajohdot RK-G129, RK-G136 jne. LINE IN (OPT) -liittimeen 1 Tee liitännät. Käytä äänilähteelle sopivaa liitäntäjohtoa. Katso lisätietoja kohdasta Lisävarusteet (sivu 85). 2 Aloita tallennus painamalla ja liu'uttamalla zrec-kytkintä. 3 Aloita toisto tallennettavalla äänilähteellä. 5-asentoinen ohjauspainike (NENT) 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Set - REC Mode. 2 Valitse tallennustila kääntämällä jogvalintapyörää ja vahvista valinta painamalla NENT-painiketta. Tallennusasetukset tallentuvat tallentimen muistiin seuraavaa tallennuskertaa varten. Tallennus levylle Hi-MD-tilassa Tallennustila Näyttö Tallennusaika Linear PCM stereo PCM Noin 28 min käytettäessä 80 minuutin vakiolevyä Noin 94 min käytettäessä 1 Gt:n Hi-MDlevyä Hi-SP-stereo Hi-SP Noin 140 min käytettäessä 80 minuutin vakiolevyä Noin 475 min käytettäessä 1 Gt:n Hi-MDlevyä jatkuu 35

36 Tallennustila Näyttö Tallennusaika Hi-LP-stereo Hi-LP Noin 610 min käytettäessä 80 minuutin vakiolevyä Noin min käytettäessä 1 Gt:n Hi-MDlevyä Tallennus levylle MD-tilassa Tallennustila 1) Näyttö Tallennusaika 3) SP-stereo SP Noin 80 min LP2-stereo LP2 Noin 160 min LP4-stereo LP4 Noin 320 min Mono 2) MONO Noin 160 min 1) Paras äänenlaatu saadaan tallentamalla normaalissa (SP)- tai LP2 -stereotilassa. 2) Jos tallennat stereolähteen monona, vasemman ja oikean kanavan äänet sekoittuvat. 3) Käytettäessä 80 minuutin tallennettavaa levyä. z Linear PCM-, Hi-SP- ja Hi-LP-stereotiloja tukevat audiolaitteet tunnistaa logoista. LP2- ja LP4-stereotiloja tukevat audiolaitteet tunnistaa logoista ja. Huomautuksia Pitkäkestoisissa tallennuksissa on suositeltavaa käyttää verkkolaitetta. Kun tallennat LP4-tilassa, joistakin äänilähteistä saattaa harvoissa tapauksissa tallentua hetkittäistä kohinaa. Tämä johtuu digitaalisesta äänenpakkausteknologiasta, joka mahdollistaa pitkän tallennusajan. Jos kohinaa esiintyy, voit parantaa äänenlaatua tallentamalla normaalissa stereotilassa tai LP2-tilassa. Tallenninta kannattaa käyttää lineaarisella PCM-stereolla tallennettujen pitkien raitojen muokkaamiseen (jakamiseen ja yhdistämiseen). Tällaisten raitojen siirtäminen tietokoneelle ja muokkaaminen tietokoneella saattaa viedä paljon aikaa. ja Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti Tallennin säätää tallennuksen äänenvoimakkuutta automaattisesti tallennuksen aikana. Tarvittaessa voit määrittää tallennuksen äänenvoimakkuuden manuaalisesti sekä analogisen että digitaalisen tallennuksen aikana. Jog-valintapyörä NAVI/MENU zrec 5-asentoinen ohjauspainike (NENT) 1 Paina X-painiketta ja paina ja liu'uta samalla zrec-kytkintä. Tallennin on tallennusvalmiustilassa. 2 Avaa valikko ja valitse REC Set - RECVolume - Manual. 3 Toista äänilähdettä. 4 Tarkkaile näytössä olevaa äänenvoimakkuusmittaria ja säädä tallennuksen äänenvoimakkuus jogvalintapyörää kääntämällä. Määritä äänenvoimakkuus niin, että äänenvoimakkuusmittarin taso on noin 12dB. Jos äänenvoimakkuusmittari menee OVER-segmentin puolelle, vähennä tallennuksen äänenvoimakkuutta. X 36

37 Näytössä näkyvät seuraavat äänenvoimakkuusmittarit: Ylempi mittari vasemman kanavan äänenvoimakkuus Alempi mittari oikean kanavan äänenvoimakkuus Raitamerkkien lisääminen tallennuksen aikana Voit lisätä levyille raitamerkkejä (raidan numeroita) tallennuksen aikana. Levyn sisältö jaetaan osiin, ja voit siirtyä haluamaasi raitaan helposti. Jog-valintapyörä NAVI/MENU 12 db YLÄRAJA 5 Aloita tallennus painamalla X- painiketta uudelleen. Jos käyttämäsi äänilähde on ulkoinen laite, muista palauttaa lähteestä tallennettava materiaali aloituskohtaan ennen tallennuksen aloittamista. Palaaminen automaattiseen äänenvoimakkuuden säätöön Valitse Auto(AGC) vaiheessa 2. Huomautuksia Et voi säätää vasemman ja oikean kanavan äänenvoimakkuutta erikseen. Jos pysäytät tallennuksen, tallennin palaa automaattiseen äänenvoimakkuuden säätöön, kun aloitat tallennuksen seuraavan kerran. Jos haluat säätää tallennuksen äänenvoimakkuutta manuaalisesti tahdistetun tallennuksen aikana, toimi kuten tämän kappaleen vaiheissa 1 4, kun tahdistetun tallennuksen asetus SYNC REC on pois käytöstä ( SYNC Off ). Vaihda sitten SYNC REC -asetukseksi SYNC On (käytössä) ja aloita tallennus (sivu 40). 5-asentoinen ohjauspainike (NENT) T MARK Raitamerkkien lisääminen manuaalisesti Paina tallentimen tallennuksen aikana T MARK -painiketta siinä kohdassa, johon haluat lisätä raitamerkin. Raitamerkkien lisääminen automaattisesti (automaattinen ajan merkitseminen) Tällä toiminnolla voit lisätä raitamerkit automaattisesti tietyin väliajoin, kun tallennat analogisen tuloliitännän tai mikrofonin kautta. Tämä toiminto on käytännöllinen pitkäkestoisessa tallennuksessa, kuten tallennettaessa luentoja ja kokouksia. 1 Avaa valikko tallennuksen aikana tai tallennuksen ollessa keskeytettynä ja valitse REC Set - Time Mark - On. 2 Käännä jog-valintapyörää, kunnes näytössä näkyy haluamasi aikaväli. Vahvista valinta painamalla NENTpainiketta. 37

38 38 Yksi pyöräytys muuttaa aika-asetusta (Time:) yhden minuutin alueella 1-60 minuuttia. Aikamerkinnän peruuttaminen Valitse Off vaiheessa 1. Raitamerkkien lisääminen aikamerkintätoiminnon avulla tallennuksen aikana Kun kulunut tallennusaika ylittää aikamerkinnän aikavälin: Tallennin lisää raitamerkin siihen kohtaan, jossa asetat aikavälin ja siitä eteenpäin aina määritetyn aikavälin kuluttua. Esimerkki: Aikamerkinnän aikaväliksi asetetaan viisi minuuttia, kun tallennusta on jatkunut kahdeksan minuuttia. Tallennin lisää ensimmäisen raitamerkin kahdeksan minuutin kohdalle (tallennuksen alusta lukien) ja sen jälkeen viiden minuutin välein. Kun aikamerkinnän aikaväli ylittää kuluneen tallennusajan: Tallennin lisää raitamerkin, kun aikamerkinnän aikaväli on kulunut. Esimerkki: Aikamerkinnän aikaväliksi asetetaan viisi minuuttia, kun tallennusta on jatkunut kolme minuuttia. Tallennin lisää ensimmäisen raitamerkin viiden minuutin kohdalle (tallennuksen alusta lukien) ja sen jälkeen viiden minuutin välein. z Tallentimen aikanäytössä on T aikamerkintätoiminnolla lisättyjen raitamerkkien kohdalla. Huomautuksia Jos lisäät raitamerkin painamalla T MARKtai X-painiketta tallennuksen aikana, aikamerkintätoiminto aloittaa raitamerkkien lisäämisen automaattisesti valitun aikavälin mukaisin välein. Asetus peruutetaan, jos liität optisen digitaalijohdon tallentimeen. Ryhmätoiminnon käyttäminen tallennuksen aikana Mikä on ryhmätoiminto? Ryhmätoiminnolla voit toistaa levyä, jolla on ryhmäasetuksia. Ryhmätoiminto on kätevä toistettaessa levyjä, joille on tallennettu useita albumeja tai CDsinglejä. Mikä on levy, jossa on ryhmäasetuksia? Tallentimella voit suorittaa useita eri toimintoja ryhmien yksiköillä; yksiköt ovat raitoja, jotka on tallennettu levylle osana tiettyä ryhmää. Tämä on havainnollistettu alla olevassa kuvassa. Ennen ryhmäasetusten määrittämistä Levy m Ryhmäasetusten määrittämisen jälkeen Levy Raidat 1 5 siirretään ryhmään 1. Raidat 8 12 siirretään ryhmään 2. Raidat siirretään ryhmään 3. Raitoja 6 7 ei siirretä mihinkään ryhmään. Ryhmä 1 Ryhmä 2 Ryhmä Raidat, joita ei ole siirretty johonkin ryhmään, lasketaan kuuluviksi ryhmään Group - -. Hi-MD-levylle ja Hi-MD-tilaa käyttävälle vakiolevylle voi luoda enintään 255 ryhmää. MD-tilaa käyttävälle vakiolevylle voi luoda 99 ryhmää.

39 Huomautus Ryhmää ei voida luoda, jos levyllä olevien raitojen, ryhmien ja levynimen merkkimäärä ylittää suurimman mahdollisen merkkimäärän, joka levylle voidaan tallentaa (koskee vain MDtilaa). Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) NAVI/MENU GROUP Uuden ryhmän luominen automaattisesti tallennuksen aikana Tallentimen oletusasetusten mukaan se luo uuden ryhmän automaattisesti, kun liu'utat zrec-kytkintä oikealle. Tämä on kätevä toiminto, kun tallennat useita CD-levyjä peräkkäin. Voit tarkistaa ryhmätallennuksen asetukset seuraavasti: Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Set - :REC - : REC On. Tallennus ilman uuden ryhmän luontia Valitse :REC Off edellä kuvatun toiminnon lopussa. X zrec Raitojen tallennus aiemmin luotuun ryhmään Voit lisätä raidan levyllä valmiina olevaan ryhmään. Uuden raidan lisääminen valitun ryhmän loppuun 1 Varmista, että tallennin on pysäytystilassa ja että ryhmä, johon haluat lisätä raidan, on valittuna. Liu'uta zrec-kytkintä oikealle samalla, kun painat GROUPpainiketta. 2 Toista äänilähdettä. Tallennin lisää uuden raidan aiemmin tallennetun materiaalin perään nykyiseen ryhmään. Raidan lisääminen valitun ryhmän tiettyyn kohtaan 1 Aseta tallennin taukotilaan siihen ryhmän kohtaan, johon haluat lisätä uuden raidan, ja liu'uta zreckytkintä oikealle samalla, kun painat GROUP-painiketta. 2 Aloita tallennus painamalla X- painiketta ja aloita lähteen toisto. 39

40 Tallennuksen aloittaminen/ lopettaminen samanaikaisesti äänilähteen kanssa (tahdistettu tallentaminen) Tahdistetussa tallennuksessa tallennus aloitetaan ja pysäytetään samanaikaisesti äänilähteen kanssa. Tämä helpottaa digitaalista tallennusta esimerkiksi CD-soittimesta, koska tallennuksen aikana tarvitsee käyttää vain tallenninta tai äänilähdettä. Tahdistettu tallentaminen on mahdollista vain optisella johdolla. Jog-valintapyörä NAVI/MENU Huomautuksia Et voi asettaa tallenninta taukotilaan tai poistaa sitä taukotilasta manuaalisesti tahdistetun tallennuksen aikana. Älä muuta SYNC REC -asetusta tallennuksen aikana. Muutoin tallennus ei ehkä onnistu. Vaikka äänilähteestä ei kuulu ääntä, tallennus ei välttämättä aina keskeydy automaattisesti tahdistetun tallennuksen aikana äänilähteen kohinan vuoksi. Jos äänilähteessä on noin 2 sekunnin äänetön jakso tahdistetun tallennuksen aikana ja äänilähde on muu kuin CD- tai MD-levy, äänettömän jakson loppuun lisätään automaattisesti uusi raitamerkki. 5-asentoinen ohjauspainike (NENT) 1 Tee liitännät. Käytä optista johtoa, joka sopii lähdelaitteeseen. Katso lisätietoja kohdasta Lisävarusteet (sivu 85). 2 Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Set - SYNC REC - SYNC On. z Tallennin siirtyy automaattisesti valmiustilaan, jos lähdesoittimessa on tahdistetun tallennuksen aikana noin kolmen sekunnin äänetön jakso. Kun soittimesta tulee jälleen ääntä, tallennin jatkaa tahdistettua tallennusta. Jos tallennin on valmiustilassa vähintään viisi minuuttia, se pysähtyy automaattisesti. 40

41 Eri toistotavat Näytön tietojen tarkasteleminen Voit tarkistaa toiston aikana muun muassa raidan tai levyn nimen. DISPLAY A Raidan numero Raidan numero 2) Raidan numero 2) B Ryhmän nimi ja albumin nimi (Hi-MD) 1) Ryhmän nimi ja raidan nimi (MD) 1) Valitun äänitilan nimi ja sen osoitin 2) Pakkauksen hallinta, raidan tila ja bittinopeus (Hi-MD) 2) Raidan tila (MD) 2) 1 Paina toiston aikana DISPLAYpainiketta. Aina kun painat DISPLAYpainiketta, näyttö muuttuu seuraavasti: Kauko-ohjaimen näyttö A B Näytön merkkien selitykset: : Levyn nimi : Raidan nimi : Ryhmän nimi : Artistin nimi : Albumin nimi 1) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. 2) Ei tule näyttöön, jos Menu Mode -asetukseksi on määritetty Simple (sivu 72). Huomautus Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta ryhmäasetusten, käyttöolosuhteiden ja levyn asetusten mukaan. z Jos haluat tarkistaa jäljellä olevan ajan tai tallennuskohdan tallennuksen aikana tai pysäytystilassa, katso kohta Näytön tietojen tarkasteleminen (sivu 31). Tallennin Jog-valintapyörä NAVI/MENU Näyttö A/B A Raidan numero Raidan numero Raitojen määrä levyllä B Kulunut aika Raidan nimi ja artistin nimi (Hi-MD) Raidan nimi (MD) Levyn nimi 5-asentoinen ohjauspainike (NENT) 1 Avaa valikko toiston aikana ja valitse Display. jatkuu 41

42 2 Käännä jog-valintapyörää, kunnes näytössä näkyy haluamasi tieto. Vahvista valinta painamalla NENTpainiketta. Näytössä näkyvät peräkkäin seuraavat tiedot: Lap Time t 1 Remain t AllRemain t Title1/Title2 (Hi-MD) t Sound t Codec (Hi-MD)/TrackMode (MD) Kun painat NENT-painiketta, valitut tiedot tulevat näyttöön kohdissa C, D ja E. Tallentimen näyttö Näytön merkkien selitykset: : Levyn nimi : Raidan nimi : Ryhmän nimi : Artistin nimi : Albumin nimi C D E Raidan nimi Levyn nimi ja artistin nimi (Hi-MD) 1) Levyn nimi (MD) 1) Äänitilan nimi 2) Pakkauksen hallinta (Hi-MD) 2) (ei mitään) (MD) 2) Ryhmän nimi ja albumin nimi (Hi-MD) 3) Ryhmän nimi (MD) 3) Valitun äänitilan ilmaisin 2) Raidan tila ja bittinopeus (Hi-MD) 2) Raidan tila (MD) 2) (tyhjä) 2) Codec (Hi-MD) 2) TrackMode (MD) 2) 1) Raidan numero tulee näkyviin, jos valittu raita ei kuulu ryhmään. 2) Ei tule näyttöön, jos Menu Mode -asetukseksi on määritetty Simple (sivu 72). 3) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. Näyttö C/D/E C D E Ryhmän numero ja raidan numero Raidan nimi ja artistin nimi (Hi-MD) Raidan nimi (MD) Raitojen lukumäärä parhaillaan toistettavan raidan jälkeen Kulunut aika Senhetkisen raidan jäljellä oleva aika Levyn jäljellä oleva aika parhaillaan toistettavan kohdan jälkeen Raidan nimi ja artistin nimi (Hi-MD) Raidan nimi (MD) 1 Remain AllRemain 42

43 Toistotilan valitseminen Voit kuunnella raitoja eri toistotiloissa. Toistotila voi olla päätoistotilan, alitoistotilan ja uudelleentoiston yhdistelmä. Päätoistotila: toistettavan yksikön, kuten raitojen tai ryhmien, valitsemiseen Alitoistotila: Toiston tyypin valinta Uudelleentoisto: Uudelleentoiston valinta Jog-valitsin DISPLAY Raitojen toistaminen päätoistotilassa P-MODE/ +, 1 Avaa valikko toiston aikana ja valitse MainPMode. Näyttöön tulee päätoistotilan näyttö. 2 Valitse haluamasi toistotila liu'uttamalla jog-valitsinta toistuvasti ja vahvista valinta painamalla jogvalitsinta. Aina kun liu'utat jog-valitsinta, A muuttuu seuraavasti. Kun painat jogvalitsinta, B tulee näyttöön. Ilmaisin Toistotila A/B Artist/ 1) Artistitoisto (määritetyn artistin raidat toistetaan). Album/ 1) Albumitoisto (määritetyn albumin raidat toistetaan). Bookmark/ Kirjanmerkkitoisto (kirjanmerkillä merkityt raidat toistetaan). Program/ PGM Ohjelmoitu toisto (raidan toistetaan ohjelmoidussa järjestyksessä). 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä käytettäessä. Ryhmän raitojen toistaminen (ryhmätoisto) 1 Tee vaihe 1 ja valitse Group vaiheessa 2, kun Raitojen toistaminen päätoistotilassa (sivu 43) on valittuna ja kun laite toistaa haluamasi ryhmän raitaa. 2 Valitse haluamasi ryhmä painamalla + tai. Tallennin toistaa valitun ryhmän raidat ensimmäisestä raidasta viimeiseen. Tietyn artistin raitojen kuunteleminen (artistitoisto) (vain Hi-MD-tilassa) Jos raitatiedot sisältävät artistin nimen, voit kuunnella vain haluamasi artistin raidat. Ilmaisin A/B Normal/ (ei mitään) Group/ Toistotila Normaali toisto (kaikki raidat toistetaan kerran). Ryhmätoisto (valitun ryhmän raidat toistetaan). 1 Tee vaihe 1 ja valitse Artist vaiheessa 2, kun Raitojen toistaminen päätoistotilassa (sivu 43) on valittuna ja laite toistaa halutun artistin raitaa. 2 Valitse haluamasi artisti painamalla + tai. Tallennin toistaa saman artistin levyllä olevat raidat tallennusjärjestyksessä ensimmäisestä raidasta viimeiseen. 43

44 44 Valitun albumin raitojen kuunteleminen (albumitoisto) (vain Hi-MD-tilassa) Jos raitatiedot sisältävät albumin nimen, voit kuunnella vain haluamasi albumin raidat. 1 Tee vaihe 1 ja valitse Album vaiheessa 2, kun Raitojen toistaminen päätoistotilassa (sivu 43) on valittuna ja laite toistaa halutun albumin raitaa. 2 Valitse haluamasi albumi painamalla + tai. Tallennin toistaa valitun albumin raidat tallennusjärjestyksessä ensimmäisestä raidasta viimeiseen. Valittujen raitojen kuunteleminen (kirjanmerkkitoisto) Voit merkitä haluamasi raidat kirjanmerkillä ja toistaa vain ne. Kirjanmerkillä merkittyjen raitojen toistojärjestystä ei voida muuttaa. Raitojen merkitseminen kirjanmerkillä 1 Kun toistat raitaa, jonka haluat merkitä kirjanmerkillä, paina jogvalitsinta vähintään 2 sekunnin ajan. Kirjanmerkki vilkkuu. Kirjanmerkkitoiston ensimmäinen raita on valittu. 2 Merkitse muut raidat kirjanmerkillä toistamalla vaihe 1. Kirjanmerkillä merkittyjen raitojen toistaminen Tee vaiheen 1 toimet ja valitse Bookmark vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). Tallennin toistaa kirjanmerkillä merkityt raidat raitanumeroiden mukaisessa järjestyksessä. Kirjanmerkkien poistaminen Paina jog-valitsinta vähintään 2 sekunnin ajan toistaessasi raitaa, jonka kirjanmerkin haluat poistaa. Raitojen ja ryhmien kuunteleminen halutussa järjestyksessä (ohjelmoitu raitojen toisto/ohjelmoitu ryhmätoisto) Voit kuunnella raitoja tai ryhmiä haluamassasi järjestyksessä. 1 Tee vaiheen 1 toimet ja valitse Program vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). 2 Valitse raita tai ryhmä liu'uttamalla jog-valitsinta toistuvasti ja valitse raita tai ryhmä painamalla jogvalitsinta. Ohjelman ensimmäinen raita tai ryhmä tallentuu. 3 Ohjelmoi lisää raitoja tai ryhmiä toistamalla vaihe 2. Ohjelmoituun raitojen toistoon voi lisätä 64 raitaa ja ohjelmoituun ryhmien toistoon 20 ryhmää. 4 Kun olet ohjelmoinut raidat, paina jog-valitsinta vähintään 2 sekunnin ajan. Ohjelma tallentuu, PGM ja (jos kyse on ohjelmoidusta ryhmästä) tulevat näyttöön ja ohjelman ensimmäisen raidan tai ohjelman ryhmän ensimmäisen raidan toisto alkaa. z Voit tarkistaa ohjelmoidut raidat ja ryhmät ohjelmoinnin aikana painamalla jog-valitsinta kevyesti.

45 Raitojen toistaminen alitoistotilassa Kun määrität alitoistotiloja, voit kuunnella päätoistotilassa valittuja raitoja eri tavoilla. Jos päätoistotilaksi valitaan esimerkiksi Group ja alitoistotilaksi SHUF, tallennin toistaa valitun ryhmän raidat satunnaisessa järjestyksessä. Paina P-MODE/ -painiketta toistuvasti. Aina kun painat painiketta, toistotila muuttuu seuraavasti: Ilmaisin (tyhjä) Toistotila Normaali toisto (kaikki raidat toistetaan kerran). 1 Yhden raidan toisto (vain yksi raita toistetaan). SHUF Satunnaistoisto (kaikki valitun päätoistotilan raidat toistetaan satunnaisessa järjestyksessä). A- (A-B ) 1) Alitoistotilan ilmaisin A-B Repeat -toisto (valittujen A- ja B-kohtien välisiä raitoja toistetaan jatkuvasti). 1) A- ei tule näyttöön, jos Menu Mode -asetukseksi on määritetty Simple. Raidan osan jatkuva toistaminen (A-B Repeat) Voit toistaa tiettyä raidan osaa jatkuvasti valitsemalla toiston aloituskohdan (A) ja lopetuskohdan (B). A- ja B-kohtien on oltava samassa raidassa. 1 Aloita toistettavan kohdan sisältävän raidan toisto ja paina P-MODE/ -painiketta toistuvasti, kunnes A- vilkkuu näytössä. 2 Paina jog-valitsinta toiston aloituskohdassa (A). A-kohta tallentuu muistiin, ja B vilkkuu näytössä. 3 Paina jog-valitsinta toiston lopetuskohdassa (B). B-kohta tallentuu muistiin, A-B ja tulevat näyttöön ja kohtien A ja B välisen osan jatkuva toisto alkaa. z Voit poistaa A- ja B-kohdat liu'uttamalla jogvalitsinta suuntaan > A-B Repeat -toiston aikana. Huomautus Jos toisto jatkuu levyn viimeisen raidan loppuun, ennen kuin valitset A-kohdan, tämä asetus peruutetaan. Raitojen jatkuva toistaminen (uudelleentoisto) Uudelleentoistotoiminnon avulla voit toistaa raitoja kaikissa toistotiloissa lukuun ottamatta A-BRepeat -tilaa. Paina P-MODE/ -painiketta vähintään 2 sekunnin ajan. tulee näyttöön. Uudelleentoiston peruuttaminen Paina P-MODE/ -painiketta vähintään 2 sekunnin ajan, kunnes häviää näytöstä. 45

46 Tallennin Jog-valintapyörä NAVI/MENU Ilmaisin A/B Bookmark/ Program/ PGM Toistotila Kirjanmerkkitoisto (kirjanmerkillä merkityt raidat toistetaan). Ohjelmoitu toisto (raidan toistetaan ohjelmoidussa järjestyksessä). Raitojen toistaminen päätoistotilassa 1 Paina toiston aikana NAVI/MENUpainiketta. Tallennin siirtyy navigointitilaan ja näyttöön tulee päätoistotilan näyttö. 2 Valitse toistotila kääntämällä jogvalintapyörää ja vahvista valinta painamalla NENT-valitsinta. Aina kun käännät jog-valintapyörää, A muuttuu seuraavasti. Kun painat NENT-painiketta, B tulee näyttöön. Ilmaisin A/B Normal/ (ei mitään) Group/ 5-asentoinen ohjauspainike (., >, NENT) Toistotila GROUP Normaali toisto (kaikki valitun raidan jälkeiset raidat toistetaan kerran). Ryhmätoisto (valitun ryhmän raidat toistetaan). Artist/ 1) Artistitoisto (määritetyn artistin raidat toistetaan). Album/ 1) Albumitoisto (määritetyn albumin raidat toistetaan). 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä toistettaessa. Raitojen toistaminen normaalitilassa (normaali toisto) 1 Tee vaiheen 1 toimet ja valitse Normal vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). 2 Jos haluat valita raidan ryhmän ulkopuolelta, ohita tämä vaihe. Jos haluat valita raidan ryhmästä, käännä jog-valintapyörää, kunnes haluamasi raidan sisältämä ryhmä on näytössä. Vahvista valinta painamalla NENT-valitsinta. Näyttöön tulee luettelo valitun ryhmän sisältämistä raidoista. 3 Käännä jog-valintapyörää, kunnes näyttöön tulee haluamasi raita. Vahvista valinta painamalla NENTvalitsinta. Valitun raidan toisto alkaa. Tallennin jatkaa toistoa valitusta raidasta levyn viimeiseen raitaan. 46

47 Ryhmän raitojen toistaminen (ryhmätoisto) 1 Tee vaiheen 1 toimet ja valitse Group vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). Näyttöön tulee luettelo levyn ryhmistä. 2 Käännä jog-valintapyörää, kunnes näyttöön tulee haluamasi ryhmä. Vahvista valinta painamalla NENT -valitsinta. Valitun ryhmän sisältämät raidat tulevat näyttöön. 3 Käännä jog-valintapyörää, kunnes näyttöön tulee haluamasi raita. Vahvista valinta painamalla NENT -valitsinta. Näyttöön tulee toistettavan raidan ryhmän nimi. Tallennin toistaa ryhmän raidat nykyisestä raidasta viimeiseen raitaan. z Voit siirtyä ryhmän alkuun (ryhmänvaihtotila). Valitse haluamasi ryhmä pitämällä tallentimen GROUP-painiketta painettuna toiston aikana ja painamalla samalla 5-asentoista ohjauspainiketta.- tai >-merkin suuntaan. Tietyn artistin raitojen kuunteleminen (artistitoisto) (vain Hi-MD-tilassa) 1 Tee vaiheen 1 toimet ja valitse Artist vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). Näyttöön tulee aakkosjärjestyksessä oleva artistiluettelo. 2 Käännä jog-valintapyörää, kunnes haluamasi artistin nimi tulee näyttöön. Vahvista valinta painamalla NENT-valitsinta. Näyttöön tulee luettelo valitun artistin raidoista tallennusjärjestyksessä. 3 Käännä jog-valintapyörää, kunnes näyttöön tulee haluamasi raita. Vahvista valinta painamalla NENT -valitsinta. Näyttöön tulee toistettavan raidan artistin nimi. Tallennin toistaa saman artistin levyllä olevat raidat nykyisestä raidasta viimeiseen. z Voit siirtyä seuraavan tai edellisen artistin ensimmäiseen raitaan. Pidä tallentimen GROUP-painiketta painettuna toiston aikana ja paina samalla 5-asentoista ohjauspainiketta.- tai >-merkin suuntaan. Valitun albumin raitojen kuunteleminen (albumitoisto) (vain Hi-MD-tilassa) 1 Tee vaiheen 1 toimet ja valitse Album vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). Näyttöön tulee aakkosjärjestyksessä oleva albumiluettelo. 2 Käännä jog-valintapyörää, kunnes haluamasi albumin nimi tulee näyttöön. Vahvista valinta painamalla NENT-valitsinta. Näyttöön tulee luettelo valitun albumin raidoista tallennusjärjestyksessä. 3 Käännä jog-valintapyörää, kunnes näyttöön tulee haluamasi raita. Vahvista valinta painamalla NENT -valitsinta. Näyttöön tulee toistettavan raidan albumin nimi. Tallennin toistaa albumin raidat nykyisestä raidasta viimeiseen raitaan. z Voit siirtyä seuraavan tai edellisen albumin ensimmäiseen raitaan. Pidä tallentimen GROUP-painiketta painettuna toiston aikana ja paina samalla 5-asentoista ohjauspainiketta.- tai >-merkin suuntaan. 47

48 48 Valittujen raitojen kuunteleminen (kirjanmerkkitoisto) Raitojen merkitseminen kirjanmerkillä 1 Paina kirjanmerkillä merkittävän raidan toiston aikana NENTpainiketta vähintään 2 sekunnin ajan. Kirjanmerkki vilkkuu. 2 Merkitse muut raidat kirjanmerkillä toistamalla vaihe 1. Kirjanmerkillä merkittyjen raitojen toistaminen 1 Tee vaiheen 1 toimet ja valitse Bookmark vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). 2 Valitse raita kääntämällä jogvalintapyörää ja vahvista valinta painamalla NENT-valitsinta. Kirjanmerkkien poistaminen Kun toistat raitaa, jonka kirjanmerkin haluat poistaa, paina NENT-painiketta vähintään 2 sekunnin ajan. Raitojen tai ryhmien kuunteleminen halutussa järjestyksessä (ohjelmoitu toisto) Raitojen ohjelmoiminen (raitaohjelmointi) 1 Tee vaiheen 1 toimet ja valitse Program vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). 2 Käännä jog-valintapyörää, kunnes Track tulee näyttöön. Vahvista valinta painamalla NENT-valitsinta. 3 Toimi kuten vaiheissa 2-4 kohdassa Raidan hakeminen (haku) (sivu 50). Ohjelman ensimmäinen raita tallentuu. 4 Ohjelmoi lisäraitoja toistamalla vaihe 3. 5 Kun olet ohjelmoinut raidat, paina NENT-valitsinta vähintään kaksi sekuntia. Ohjelma tallentuu, näyttöön tulee teksti PGM ja ohjelman ensimmäisen raidan toisto alkaa. Ryhmien ohjelmointi (ryhmäohjelmointi) 1 Tee vaiheen 1 toimet ja valitse Program vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 46). 2 Käännä jog-valintapyörää, kunnes Group tulee näyttöön. Vahvista valinta painamalla NENT-valitsinta. 3 Käännä jog-valintapyörää, kunnes näyttöön tulee haluamasi ryhmä. Vahvista valinta painamalla NENTvalitsinta. 4 Voit ohjelmoida lisää ryhmiä toistamalla vaiheen 3. 5 Kun olet ohjelmoinut ryhmät, paina NENT-valitsinta vähintään kaksi sekuntia. Ohjelma tallentuu, ja PGM tulevat näyttöön ja ohjelman ensimmäisen ryhmän ensimmäinen raita toistetaan. z Kun ohjelmoit raitoja ja ryhmiä, voit tarkastaa ohjelmoidut raidat ja ryhmät painamalla NENT-valitsinta.

49 Raitojen toistaminen alitoistotilassa/uudelleentoisto 1 Avaa valikko ja valitse SubPMode. 2 Valitse toistotila kääntämällä jogvalintapyörää ja vahvista valinta painamalla NENT-valitsinta. Aina kun käännät jog-valintapyörää, A muuttuu seuraavasti. Kun painat NENT-painiketta, B tulee näyttöön. 1 Ilmaisin A/B Normal/ (ei mitään) Toistotila Normaali toisto (kaikki raidat toistetaan kerran). 1 Track/1 Yhden raidan toisto (vain yksi raita toistetaan). Shuffle/SHUF Satunnaistoisto (kaikki valitun päätoistotilan raidat toistetaan satunnaisessa järjestyksessä). A-BRepeat/ A- (A-B ) 1) A-B Repeat -toisto (valittujen A- ja B-kohtien välisiä raitoja toistetaan jatkuvasti). Raidan osan jatkuva toistaminen (A-B Repeat) 1 Aloita toistettavan kohdan sisältävän raidan toisto, avaa valikko ja valitse SubPMode - A-BRepeat. Näytössä vilkkuu merkki A-. 2 Paina NENT-painiketta aloituskohdassa (A). A-kohta tallentuu muistiin, ja B vilkkuu näytössä. 3 Paina NENT-painiketta lopetuskohdassa (B). B-kohta tallentuu muistiin, A-B ja tulevat näyttöön ja kohtien A ja B välisen osan jatkuva toisto alkaa. z Voit poistaa A- ja B-kohdat painamalla jogvalitsinta suuntaan > A-B Repeat -toiston aikana. 1) A-BRepeat ei tule näyttöön, jos Menu Mode -asetukseksi on määritetty Simple. 3 Käännä jog-valintapyörää, kunnes RepeatOn (raidan uudelleentoisto käytössä) tai RepeatOff tulee näyttöön. Vahvista valinta painamalla NENT-valitsinta (ei koske A-BRepeat-toistotilaa). 49

50 50 Raidan hakeminen (haku) Voit hakea raitaa helposti raidan nimen, ryhmän nimen, artistin nimen tai albumin nimen perusteella. Artistien ja albumien nimet ovat käytettävissä Hi-MD-tilassa. Tämän voi tehdä vain tallentimella. Jog-valintapyörä 1 Avaa valikko ja valitse Useful - Search. 2 Valitse haussa käytettävä hakuehto kääntämällä Jog Dial -hakupyörää ja vahvista valinta painamalla NENTvalitsinta. Näyttö by Track 5-asentoinen ohjauspainike (NENT) by Group by Artist 1) by Album 1) NAVI/MENU Toiminto Haku raidan nimen perusteella Haku ryhmän nimen perusteella Haku artistin nimen perusteella Haku albumin nimen perusteella 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä toistettaessa. 3 Jos valitset by Track vaiheessa 2, ohita tämä vaihe. Jos valitset jonkin muun hakumenetelmän kuin by Track vaiheessa 2, valitse haluamasi ryhmä, artisti tai albumi kääntämällä jogvalintapyörää ja hyväksy painamalla NENT. Näyttöön tulee luettelo valitun ryhmän, artistin tai albumin raidoista. x 4 Valitse haluamasi raita kääntämällä jog-valintapyörää ja vahvista valinta painamalla NENT-valitsinta. Valitun raidan toisto alkaa. Huomautuksia Vaiheen 4 jälkeen pää- ja alitoistotilan asetukset peruutetaan (uudelleentoisto on käytettävissä). Nimettömät raidat näkyvät hakuluettelojen lopussa. Kun tallennin lajittelee valittuja kohteita, näytössä näkyy SORTING. Älä tee mitään toimia, ennen kuin tämä ilmaisin häviää näytöstä. Äänen säätäminen (virtuaalinen surroundääni kuusialueinen taajuuskorjain) Voit vaihtaa virtuaalisen äänen akustiikkaa tai muokata ääntä oman makusi mukaiseksi ja tallentaa sen myöhempää käyttöä varten. Voit valita jommankumman seuraavista tehosteista: V-SUR (Virtual-Surround VPT Acoustic Engine) Valittavissa on neljä erilaista virtuaalista surround-äänitilaa. KUUSIALUEINEN TAAJUUSKORJAIN Valittavissa on kuusi erilaista äänenlaatua. x Äänenvoimakkuussäädin Jog-valitsin SOUND

51 Akustiikka-asetusten muuttaminen äänitehosteita vaihtamalla (Virtual- Surround) 1 Paina toiston aikana toistuvasti SOUND-painiketta, kunnes näytössä näkyy SUR. 2 Paina SOUND-painiketta vähintään 2 sekunnin ajan. 3 Valitse haluamasi surround-tila liu'uttamalla jog-valitsinta toistuvasti. Aina kun liu'utat jog-valitsinta, A ja B muuttuvat seuraavasti: A Studio Live Club Arena A B SUR S SUR L SUR C SUR A B 3 Valitse haluamasi äänitila liu'uttamalla jog-valitsinta toistuvasti. A Aina kun liu'utat jog-valitsinta, A ja B muuttuvat seuraavasti: A B Heavy SND H Pops SND P Jazz SND J Unique SND U Custom1 SND 1 Custom2 SND 2 4 Ota käyttöön valitsemasi äänitila painamalla jog-valitsinta. B Asetuksen peruuttaminen Paina SOUND-painiketta toistuvasti, kunnes kohdassa B oleva ilmaisin häviää näytöstä. 4 Ota käyttöön valitsemasi surroundtila painamalla jog-valitsinta. Äänenlaadun valitseminen (kuusialueinen taajuuskorjain) 1 Paina toiston aikana toistuvasti SOUND-painiketta, kunnes näytössä näkyy SND. 2 Paina SOUND-painiketta vähintään 2 sekunnin ajan. 51

52 Äänen muokkaaminen ja tallentaminen Voi muokata ääntä ja tallentaa sen mukautettuina asetuksina Custom1 ja Custom2. 1 Toimi ensin kuten edellä kohdan Äänenlaadun valitseminen (kuusialueinen taajuuskorjain) (sivu 51) vaiheissa 1 3 ja liu'uta sitten jog-valitsinta, kunnes näytössä näkyy teksti Custom1 tai Custom2. 2 Paina jog-valitsinta. 3 Valitse haluamasi taajuus liu'uttamalla jog-valitsinta toistuvasti. Taajuus (100 Hz) Voit valita vasemmalta lukien taajuudeksi 100 Hz, 250 Hz, 630 Hz, 1,6 khz, 4 khz tai 10 khz 4 Säädä äänenvoimakkuutta kääntämällä äänenvoimakkuussäädintä toistuvasti. Tallennin Jog-valintapyörä 5-asentoinen ohjauspainike (NENT,., >) Akustiikka-asetusten muuttaminen äänitehosteita vaihtamalla (Virtual-Surround) 1 Avaa valikko ja valitse Sound - V-SUR. 2 Valitse surround-tila kääntämällä jogvalintapyörää toistuvasti ja vahvista valinta painamalla NENT-valitsinta. A NAVI/MENU Taso (+10 db) Voit valita äänenvoimakkuudeksi jonkin seuraavasta seitsemästä asetuksesta: 10 db, 6 db, 3 db, 0 db, +3 db, +6 db, +10 db 5 Säädä kunkin taajuuden äänenvoimakkuus toistamalla vaiheet 3 ja 4. 6 Vahvista poisto painamalla jog -valitsinta. Huomautuksia Virtuaalinen surround-ääni ja kuusialueinen taajuuskorjain eivät toimi tallennuksen aikana. Virtuaalinen surround-ääni ja kuusialueinen taajuuskorjain eivät toimi myöskään silloin, kun ulkoinen laite on liitetty i/line OUT -liitäntään. Näyttöön tulee äänitilan osoittava ilmaisin. B Aina kun käännät jog-valintapyörää, A muuttuu seuraavasti. Kun painat NENT-painiketta, näyttöön tulee B. A Studio Live Club Arena B VS VL VC VA 52

53 Äänenlaadun valitseminen (kuusialueinen taajuuskorjain) 1 Avaa valikko toiston aikana ja valitse Sound - Sound EQ. 2 Valitse äänitila kääntämällä jogvalintapyörää toistuvasti ja vahvista valinta painamalla NENT-valitsinta. A Äänen muokkaaminen ja tallentaminen 1 Avaa valikko toiston aikana ja valitse Sound - Sound EQ - Custom1 tai Custom2. 2 Valitse taajuus painamalla 5- asentoista ohjauspainiketta suuntaan. tai >. Kunkin taajuuden taso (100 Hz - 10 khz) B Taajuus (100 Hz) Voit valita vasemmalta päin taajuuden 100 Hz, 250 Hz, 630 Hz, 1,6 khz, 4 khz ja 10 khz. 3 Säädä tasoa kääntämällä jogvalintapyörää. Aina kun käännät jog-valintapyörää, A muuttuu seuraavasti. Kun painat NENT-painiketta, näyttöön tulee B. A Heavy Pops Jazz Unique Custom1 Custom2 B SH SP SJ SU S1 S2 Taso (+10 db) Voit valita äänenvoimakkuudeksi jonkin seuraavasta seitsemästä asetuksesta: 10 db, 6 db, 3 db, 0 db, +3 db, +6 db, +10 db 4 Kun olet valinnut tason, vahvista valinta painamalla NENT-valitsinta. Asetuksen peruuttaminen Valitse Normal. 53

54 Toistonopeuden muuttaminen (nopeudensäätö) Toistonopeuden muuttamisesta on hyötyä monissa käyttötarkoituksissa, kuten kielten opiskelussa. Toiminto muuttaa toistonopeutta muuttamatta tallenteen äänen- tai sävelkorkeutta. Toistonopeutta voidaan säätää normaalinopeudesta portaittain 13 askeleen verran alueella 50 % +100 %. Tallennin Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) NAVI/MENU x x Jog-valitsin DISPLAY 1 Avaa valikko toiston aikana ja valitse Useful - SpeedCtrl. 2 Valitse haluamasi toistonopeus kääntämällä jog-valintapyörää ja vahvista valinta painamalla NENTvalitsinta. 1 Avaa valikko toiston aikana ja valitse Useful - SpeedCtrl. Tallennin siirtyy nopeusvalintatilaan. 2 Valitse haluamasi toistonopeus liu'uttamalla jog-valitsinta toistuvasti ja vahvista valintasi painamalla jogvalitsinta. Valitse toistonopeus kuuntelun aikana. Normaalinopeuteen palaaminen Määritä toistonopeudeksi 0 % vaiheessa 2. Huomautus Nopeutta säädettäessä toistossa voi ilmetä kohinaa tai kaikua. 54

55 Stereolaitteistoon liittäminen (LINE OUT) Voit kuunnella tallentimella ulkoisen laitteen toistoääntä. Kytke tallentimen i/line OUT -liitin linjajohdolla vahvistimen tai kasettisoittimen LINE IN -liitäntään. Stereolaitteisto jne. Stereominiliitin NAVI/MENU Jog-valintapyörä LINE IN -liitäntään L (valkoinen) Linjajohto 2 phonoliitintä R (punainen) 2 Avaa valikko ja valitse Useful - Audio Out. 3 Käännä jog-valintapyörää, kunnes näyttöön tulee Line Out. Vahvista valinta painamalla NENT-valitsinta. Huomautuksia Jos Audio Out -parametrin arvo liitännässä i/line OUT on Line Out, virtuaalinen surround-ääni ja kuusialueinen taajuuskorjain eivät toimi. Jos tallentimeen on kytketty kauko-ohjain, i/line OUT -liittimen Audio Out -asetukseksi ei voida valita Line Out. Kun liität kuulokkeet tai nappikuulokkeet suoraan tallentimeen, aseta Audio Out -parametrin arvoksi Headphone i/line OUT -liitännässä vaiheessa 3. Älä liitä kuulokkeita tai nappikuulokkeita, jos Audio Out -parametrin arvo i/line OUT -liitännässä on Line Out. Muutoin kuulokkeista kuuluva ääni on erittäin voimakas ja äänenlaatu on heikko. Jos tallennin on liitetty johonkin laitteeseen, kuten aktiivikaiuttimeen, ja i/line OUT -liitännän Audio Out -parametrin asetus on Headphone, varmista, että Beep -asetuksen määritys on Beep Off (sivu 73). 5-asentoinen ohjauspainike (NENT,., >) i/line OUT -liittimeen Kun liität linjakaapelin soittimen i/line OUT -liitäntään, varmista, että valitset Audio Out -parametrin i/line OUT -liitännälle. Tämän voi tehdä vain tallentimella. 1 Irrota kauko-ohjaimella varustetut kuulokkeet tai nappikuulokkeet tallentimesta. 55

56 Tallennettujen raitojen muokkaaminen Ennen muokkausta Voit muokata tallennettuja raitoja lisäämällä tai poistamalla raitamerkkejä tai nimeämällä raitoja ja levyjä. Huomautuksia Kun muokkaat 1 gigatavun Hi-MD-levyn sisältöä, liitä verkkolaite tallentimeen, lataa paristo täyteen (paristovarauksen ilmaisin on ) tai käytä uutta alkalikuivaparistoa (paristovarauksen ilmaisin on ). Kun aloitat 1 gigatavun Hi-MD-levyn muokkaamisen, teksti NotENOUGH POWER TO EDIT saattaa tulla näkyviin. Tällöin levyä ei voi muokata, vaikka paristovaraus olisikin riittävä, kun tallennin on pysäytys- tai toistotilassa. Tämä johtuu ominaisuudesta, joka estää muokkauksen laitteen arvioidessa jäljellä olevan varauksen olevan riittämätön yhden gigatavun Hi-MDlevyn muokkaamiseen. Tällaisten levyjen muokkaaminen edellyttää, että varausta on jäljellä paljon. Esikäsiteltyjä levyä ei voi muokata. Sulje levyn sivulla oleva suojauskieleke ennen muokkaamista. Älä liikuta tai ravista tallenninta äläkä irrota virtalähdettä muokkauksen aikana äläkä silloin, kun näytössä vilkkuu teksti SYSTEM FILE WRITING. Jos teet näin, tähän mennessä muokatut tiedot eivät ehkä tallennu levylle tai levyn tiedot saattavat vahingoittua. Laite tallentaa muokkaustuloksia, kun näytössä vilkkuu teksti SYSTEM FILE WRITING. Kun näytössä vilkkuu SYSTEM FILE WRITING, kansi lukittuu. Nimien lisääminen (nimi) Voit nimetä raitoja, ryhmiä ja levyjä. Hi-MD-tilaa tukeviin levyihin voi lisäksi lisätä artistien ja albumien nimiä. Käytössä olevat merkit Englannin ja eurooppalaisten kielten isot ja pienet kirjaimet 1) Numerot 0 9 Symbolit 2) 1) Eurooppalaisia aakkosia voi käyttää vain Hi-MD-tilaa tukevilla levyillä. 2) Hi-MD- ja MD-tilassa on käytössä eri symbolit (katso Merkkivalikoima (sivu 58)). Nimen suurin mahdollinen merkkimäärä Raitojen nimet, ryhmien nimet ja levyn nimi: Noin 200 merkkiä nimeä kohden (kaikkia käytössä olevia merkkejä sekaisin). Levylle tallennettavissa oleva suurin mahdollinen merkkimäärä Hi-MD-tila: Noin merkkiä MD-tila: Noin merkkiä Levylle tallennettavissa olevien nimikkeiden määrä määräytyy sen mukaan, kuinka monta merkkiä on käytetty raitojen, ryhmien, artistien ja albumien nimiin sekä levyn nimeen. 56

57 Huomautus Ryhmätoimintoa ei ehkä voida käyttää, jos levyn nimen merkkien väliin syötetään symboli //, kuten nimessä abc//def (vain MD-tila). x Jog-valitsin (NX/ENT,., >) Nimeäminen Voit nimetä raidan, ryhmän tai levyn, kun tallennin on pysäytys-, tallennus- tai toistotilassa. Jos levy tukee Hi-MD-tilaa, voit nimetä myös raitojen artisteja ja albumeja. Kun nimeät raidan tai sen artistin tai albumin tallentimen ollessa pysäytystilassa, raidan on oltava valittuna. Voit nimetä ryhmän, kun tallennin tallentaa tai toistaa jotakin kyseiseen ryhmää kuuluvaa raitaa tai kun kyseisen ryhmän raita on valittuna ja tallennin on pysäytystilassa. 1 Avaa valikko ja valitse Edit - Title. 2 Valitse jokin seuraavista vaihtoehdoista ja paina jog-valitsinta. Nimi Raidan nimi Ryhmän nimi Artistin nimi (raitakohtainen) 1) Albumin nimi (raitakohtainen) 1) Levyn nimi Äänenvoimakkuussäädin DISPLAY Näyttö Track Group Artist Album Disc P-MODE/ SOUND +, 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä käytettäessä. 3 Valitse haluamasi kirjain kääntämällä äänenvoimakkuussäädintä ja vahvista valinta painamalla jog-valitsinta. Valittu kirjain lakkaa vilkkumasta, ja kohdistin siirtyy seuraavaan syöttökohtaan. Kohdistin vilkkuu seuraavan syötettävän merkin kohdalla. Merkkien syöttöön käytettävät painikkeet ja säätimet sekä niiden toiminnot on lueteltu alla. Toiminnot Kohdistimen siirtäminen oikealle tai vasemmalle. Kirjaimen vaihtaminen edelliseen/ seuraavaan. Kirjaimen lisääminen. Nimen syöttäminen. Vaihtaminen isojen ja pienten kirjainten sekä numeroiden ja merkkien välillä. Merkin _ (välilyönti), :, / tai näyttäminen syöttökohdassa. Vaihtaminen isojen ja pienten kirjainten välillä. Välilyönnin lisääminen. Kirjaimen poistaminen. Nimeämisen peruuttaminen. Käyttö Liu'uta jog-valitsinta (., >). Käännä äänenvoimakkuussäädintä (VOL +, ). Paina jog-valitsinta (NX/ENT). Paina jog-valitsinta vähintään 2 sekunnin ajan (NX/ENT). Paina P-MODE/ - painiketta. Paina SOUND. Paina SOUND. Paina painiketta +. Paina painiketta. Paina x -painiketta vähintään 2 sekunnin ajan. jatkuu 57

58 4 Toista vaihe 3 ja syötä kaikki nimen merkit. 5 Paina jog-valitsinta vähintään 2 sekunnin ajan. Tallennin Jog-valintapyörä NAVI/MENU GROUP Huomautus Jos nimeät raitoja tallennuksen aikana ja keskeytät tallennuksen tai tallennus siirtyy seuraavaan raitaan kesken nimeämisen, siihen mennessä kirjoitettu teksti tallentuu automaattisesti. Nimen vaihtaminen Voit vaihtaa, raidan, artistin, albumin, ryhmän tai levyn nimen toimimalla kohdan Nimeäminen (sivu 57) mukaisesti. Raidan, artistin tai albumin nimen vaihtaminen: Aloita uudelleen nimettävän raidan toisto ja vaihda raidan, artistin tai albumin nimi toiston aikana. Voit myös vaihtaa nimen tallentimen ollessa pysäytettynä, kun uudelleen nimettävä raita on valittuna. Levyn nimen vaihtaminen: Voit nimetä levyn uudelleen tallentimen ollessa pysäytys-, tallennus- tai toistotilassa. 5-asentoinen ohjauspainike (NENT,., >, VOL +, ) Merkkivalikoima Voit valita merkit näytön merkkivalikoimasta tallentimen toimintojen aikana. Merkkivalikoima on seuraavanlainen: Hi-MD-tilan merkkivalikoima x X MD-tilan merkkivalikoima Huomautuksia Tallentimen näytössä näkyvät japanilaiset katakana-merkit, mutta niitä ei voida käyttää nimeämisessä. Tallennin ei pysty kirjoittamaan uudelleen sellaisen levyn tai raidan nimeä, jonka yli 200 merkkiä pitkä nimi on luotu jollakin muulla laitteella (vain MD-tila). 58

59 Tekstinsyöttöalue Kohdistin vilkkuu. 3 Paina 5-asentoista ohjauspainiketta suuntaan VOL. Kohdistin siirtyy tekstinsyöttöalueelta merkkivalikoimaan. Kohdistin ja merkki näkyvät vuorotellen. Merkkivalikoima Näytössä näkyy vain osa merkkivalikoimasta. Liikuta kohdistinta ja valitse haluamasi merkit säätimien tai painikkeiden avulla. Nimeäminen 1 Avaa valikko ja valitse Edit - Title. 2 Valitse jokin seuraavista vaihtoehdoista ja paina NENTvalitsinta. Nimi Raidan nimi Ryhmän nimi Artistin nimi (raitakohtainen) 1) Albumin nimi (raitakohtainen) 1) Levyn nimi Näyttö Track Group Artist Album Disc 4 Valitse kirjain 5-asentoisella ohjauspainikkeella ja vahvista valinta painamalla NENT-valitsinta. Valittu kirjain tulee tekstinsyöttöalueelle, ja kohdistin siirtyy seuraavaan syöttökohtaan. Kohdistin vilkkuu seuraavan syötettävän merkin kohdalla. Merkkien syöttöön käytettävät painikkeet ja niiden toiminnot on lueteltu alla. Toiminnot 1) Käyttötoiminnot Kohdistimen siirtäminen merkkivalikoimassa. 5-asentoinen ohjauspainike Paina NENTpainiketta. vasemmalle ylös 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä käytettäessä. Kohdistin vilkkuu kirjainten syöttöalueella. alas oikealle Kohdistin vilkkuu. Kirjaimen valitseminen tekstinsyöttöalueella. Kirjaimen lisääminen. Käännä jogvalintapyörää (siirrä kohdistinta oikealle tai vasemmalle). Käännä jogvalintapyörää. jatkuu 59

60 Toiminnot 1) Käyttötoiminnot Nimen syöttäminen. Paina NENT - painiketta vähintään 2 sekunnin ajan. Välilyönnin lisääminen. Kirjaimen poistaminen. Nimeämisen peruuttaminen. Pidä GROUPpainiketta alhaalla ja paina samalla 5-asentoista ohjauspainiketta suuntaan >. Pidä GROUPpainiketta alhaalla ja paina samalla ohjainta suuntaan.. Paina x-painiketta vähintään 2 sekunnin ajan. Kohdistimen Paina 5-asentoista siirtäminen ohjauspainiketta tekstinsyöttöalueelta suuntaan VOL. merkkivalikoimaan. Kohdistimen Paina x-painiketta. siirtäminen merkkivalikoimasta tekstinsyöttöalueelle. Merkin _ Paina X. (välilyönti), :, / tai näyttäminen tekstinsyöttöalueen syöttökohdassa. Vaihtaminen isojen ja Paina X. pienten kirjainten välillä. 1) Painikkeiden toiminnot voivat vaihdella sen mukaan, onko kohdistin tekstinsyöttöalueella vai merkkivalikoimassa. 5 Toista vaihe 4 ja syötä kaikki nimen merkit. 6 Paina NENT-painiketta vähintään 2 sekunnin ajan. Nimen vaihtaminen Voit vaihtaa levyn, ryhmän tai raidan nimen toimimalla kuten kohdassa Nimeäminen (sivu 59). Raitojen tai ryhmien siirtäminen uuteen ryhmään (ryhmän asetukset) Tällä toiminnolla voit siirtää olemassa olevia raitoja tai ryhmiä uuteen ryhmään ja myös siirtää jonkin ryhmään kuulumattoman raidan olemassa olevaan ryhmään. Hi-MD-levylle ja Hi-MD-tilaa käyttävälle vakiolevylle voi luoda enintään 255 ryhmää. Vakiolevylle voi luoda 99 ryhmää Ryhmä 1 Levy Raidan numero Levy Ryhmä 1 Ryhmä 2 Raidat 1 3 siirretään uuteen ryhmään. Ryhmä 1 ja ryhmä 2 siirretään uuteen ryhmään. Ryhmä Voit siirtää samaan ryhmään vain peräkkäisiä raitoja (esimerkiksi raitaa 3 ei voida siirtää samaan ryhmään raitojen 7 ja 8 kanssa). Uuden ryhmän luonti ei onnistu, jos valittu ensimmäinen tai viimeinen raita kuuluu aiemmin luotuun ryhmään. Raitojen numerot näkyvät siinä järjestyksessä, jossa ne ovat levyllä, eivät siis siinä järjestyksessä, jossa ne ovat ryhmässä. 60

61 Huomautuksia Kun nimien kokonaismerkkimäärä ylittää suurimman mahdollisen merkkimäärän, joka levylle voidaan tallentaa: Jos levyä käytetään Hi-MD-tilassa, ryhmän voi luoda, mutta ryhmän nimeä ei voi lisätä vaiheessa 4. Jos levyä käytetään MD-tilassa, ryhmää ei voi luoda. Raitojen tai ryhmien pitää olla peräkkäisiä. Jos haluamasi raidat tai ryhmät eivät ole peräkkäisiä, siirrä ne peräkkäin, ennen kuin siirrät ne ryhmään ( Tallennettujen raitojen siirtäminen (siirto), sivu 62). DISPLAY 4 Nimeä ryhmä. (Katso ohjeet kohdasta Nimien lisääminen (nimi) (sivu 56).) Huomautuksia Vaiheessa 2 ensimmäisen raidan on oltava joko olemassa olevan ryhmän ensimmäinen raita tai ryhmään kuulumaton raita. Varmista, kun valitset viimeistä raitaa vaiheessa 3, että valittava raita tulee vaiheessa 2 valitun raidan jälkeen. Viimeisen raidan pitää olla joko olemassa olevan ryhmän viimeinen raita tai ryhmään kuulumaton raita. Tallennin Jog-valintapyörä NAVI/MENU x Jog-valitsin 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Edit - : Set. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näytössä näkyy haluamasi ensimmäisen raidan numero, ja paina sitten jog-valitsinta. Uuden ryhmän ensimmäinen raita on valittu. Jos levyllä on ryhmiä, kustakin ryhmästä näkyy vain sen ensimmäisen raidan numero. 5-asentoinen ohjauspainike (NENT) x 1 Avaa valikko ja valitse Edit - : Set. 2 Käännä jog-valintapyörää, kunne haluamasi ensimmäisen raidan numero tulee näyttöön, ja vahvista valinta painamalla NENT-valitsinta. 3 Liu'uta jog-valitsinta toistuvasti, kunnes näytössä näkyy haluamasi viimeisen raidan numero, ja paina sitten jog-valitsinta. Uuden ryhmän viimeinen raita on nyt valittu, ja voit nimetä ryhmän. Jos levyllä on ryhmiä, kustakin ryhmästä näkyy vain sen viimeisen raidan numero. 3 Käännä jog-valintapyörää, kunnes haluamasi viimeisen raidan numero tulee näyttöön, ja vahvista valinta painamalla NENT-valitsinta. 4 Nimeä ryhmä. (Katso ohjeet kohdasta Nimeäminen (sivu 59).) 61

62 Ryhmän purkaminen (ryhmän vapautus) Valitse ryhmä, jonka haluat purkaa, ja tarkista sen sisältö. (Katso Ryhmän raitojen toistaminen (ryhmätoisto) (sivu 43).) 2 Avaa valikko ja valitse Edit - : Release. Näytössä näkyvät vuorotellen tekstit Group Release? ja PUSH YES:ENTER NO:CANCEL. 3 Pura ryhmä painamalla NENTvalitsinta. DISPLAY x Jog-valitsin Tallennettujen raitojen siirtäminen (siirto) Voit vaihtaa tallennettujen raitojen ja ryhmien järjestystä. 1 Valitse ryhmä, jonka haluat vapauttaa ja tarkista sen sisältö (katso sivu 43). 2 Paina x-painiketta. 3 Avaa valikko ja valitse Edit - : Release. Näytössä näkyvät vuorotellen tekstit Release? ja PushENTER. 4 Pura ryhmä painamalla jog-valitsinta. Valitun ryhmän ryhmäasetus on poistettu ja ryhmä on purettu. Tallennin Jog-valintapyörä NAVI/MENU x Jog-valitsin DISPLAY Levyn raitojen järjestyksen muuttaminen Kun siirrät raitoja, niiden numerointi muuttuu automaattisesti. Esimerkki Raidan C (raidan numero 3) siirtäminen kolmannesta raidasta toiseksi raidaksi. A B C D Ennen siirtoa 5-asentoinen ohjauspainike (NENT) x A C B D Siirron jälkeen 62 1 Toimi kuten vaiheissa 1-2 kohdassa Ryhmän purkaminen (ryhmän vapautus) kauko-ohjaimen ohjeissa (sivu 62).

63 1 Aloita siirrettävän raidan toisto, avaa valikko ja valitse Edit - Move - : Move. Valittu raidan numero näkyy näytössä. 2 Liu'uta jog-valitsinta toistuvasti, kunnes raidan kohdenumero vilkkuu näytössä. Jos haluat esimerkiksi siirtää raidan C raidaksi 02, liu'uta jog-valitsinta, kunnes näyttöön tulee 003 t Tr02. Ryhmäasetuksia sisältävän raidan siirtäminen Voit siirtää raidan ryhmästä pois tai ryhmästä toiseen. Voit myös siirtää ryhmään kuulumattoman raidan olemassa olevaan ryhmään. Levy Ryhmä 1 Ryhmä 2 Ryhmä Ryhmän 1 raita 2 siirretään ryhmän 2 raidaksi 3 3 Vahvista poisto painamalla jogvalitsinta. Raita siirtyy valittuun kohtaan. Levy Ryhmä 1 Ryhmä 2 Ryhmä Tee vaihe 1 kohdasta Levyn raitojen järjestyksen muuttaminen (sivu 62). 2 Kun siirrät raitaa ryhmästä pois, ohita tämä vaihe. Kun siirrät raitaa ryhmästä toiseen, liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee kohderyhmä. Paina sitten jog-valitsinta. jatkuu 63

64 3 Liu'uta jog-valitsinta toistuvasti, kunnes kohderaidan numero tulee näyttöön, ja vahvista valinta painamalla jog-valitsinta. Esimerkki: kun raita siirretään toisen ryhmän (GP02) raitaan 03. Tallennin Jog-valintapyörä NAVI/MENU Levyn ryhmien järjestyksen muuttaminen 5-asentoinen ohjauspainike (NENT) x 1 Aloita sen ryhmän raidan toisto, jonka paikkaa haluat vaihtaa, avaa valikko ja valitse Edit - Move - : Move. Sen ryhmän numero, johon sillä hetkellä toistettava raita kuuluu, näkyy näytössä. 2 Valitse levyn kohdepaikka liu'uttamalla jog-valitsinta ja vahvista valinta painamalla jog-valitsinta. Esimerkki: ensimmäinen ryhmä (01) siirretään toiseksi ryhmäksi (02). Levyn raitojen järjestyksen muuttaminen 1 Aloita siirrettävän raidan toisto, avaa valikko ja valitse Edit - Move - : Move. 2 Käännä jog-valintapyörää, kunnes raidan kohdenumero vilkkuu näytössä. z Jos raita tai ryhmä on nimetty, liu'uta jogvalitsinta >-merkin suuntaan toiminnon aikana, jolloin raidan tai ryhmän nimi tulee näyttöön. Voit palauttaa raidan tai ryhmän numeron näyttöön liu'uttamalla jog-valitsinta.-merkin suuntaan. 3 Ota valitsemasi asetus käyttöön painamalla NENT-painiketta. Raita siirtyy valittuun kohtaan. Huomautus Jos poistat kaikki raidat ryhmästä, ryhmä poistetaan levyltä automaattisesti. 64

65 Ryhmäasetuksia sisältävän raidan siirtäminen 1 Tee vaihe 1 kohdasta Levyn raitojen järjestyksen muuttaminen (sivu 64). 2 Kun siirrät raitaa ryhmästä pois, ohita tämä vaihe. Kun siirrät raitaa ryhmästä toiseen, käännä jog-valintapyörää, kunnes näytössä näkyy haluamasi kohderyhmä, ja paina NENTvalitsinta. Levyn ryhmien järjestyksen muuttaminen 1 Aloita sen ryhmän raidan toisto, jonka paikkaa haluat vaihtaa, avaa valikko ja valitse Edit - Move - : Move. 2 Valitse levyn kohdepaikka kääntämällä jog-valintapyörää ja vahvista valinta painamalla NENTvalitsinta. Esimerkki: levyn ensimmäisen ryhmän (Group01) siirtäminen toisen ryhmän (Group02) ja kolmannen ryhmän (Group03) väliin 3 Käännä jog-valintapyörää, kunnes näyttöön tulee kohderaidan numero, ja vahvista valinta painamalla NENT-valitsinta. z Jos raita tai ryhmä on jo nimetty, tuo raidan tai ryhmän nimi näyttöön käytön aikana painamalla 5-asentoista ohjauspainiketta suuntaan >. Palaa raitanumero- tai ryhmänumeronäyttöön painamalla ohjauspainiketta suuntaan.. 65

66 Raitojen poistaminen ja koko levyn tyhjentäminen (poisto) Voit poistaa levyltä tarpeettomat raidat tai kaikki raidat. Tietoja tietokoneesta siirrettyjen raitojen poistamisesta Tietokoneesta siirrettyjen raitojen poistaminen vaikuttaa siirtolupiin seuraavasti: Jos raidat on siirretty Hi-MD-tilassa, raitojen siirtolupa palautuu automaattisesti, kun levy asetetaan tallentimeen ja tallennin liitetään tietokoneeseen. Jos raidat on siirretty MD-tilassa, raitojen siirtolupa menetetään. Jos et halua menettää siirtolupaa, palauta lupa siirtämällä raidat takaisin tietokoneeseen ennen niiden poistamista. Huomautus Muuta kuin äänidataa (kuten teksti- ja kuvadataa) ei voi poistaa, kun levyä käytetään Hi-MD-tilassa. x Jog-valitsin DISPLAY Raidan poistaminen Huomaa, että kun tallennus on poistettu levyltä, sitä ei voi palauttaa. Varmista, että poistat oikean raidan. 1 Aloita poistettavan raidan toisto, avaa valikko ja valitse Edit - Erase - : Erase. Näytössä näkyvät vuorotellen tekstit Erase OK? ja PushENTER. Jos valittu raita on siirretty tietokoneesta, näyttöön tulee teksti TrkFromPC ja Erase OK?. 2 Poista raita painamalla jog-valitsinta. Raita on poistettu, ja seuraavan raidan toisto alkaa. Poistetun raidan jälkeiset raidat numeroidaan automaattisesti uudelleen. Huomautus Jos poistat kaikki ryhmän raidat, kyseinen ryhmä poistetaan levyltä automaattisesti. Raidan osan poistaminen Lisää raitamerkit poistettavan osan alkuun ja loppuun ja poista sitten osa (sivu 68). Ryhmän poistaminen Voit poistaa valitun ryhmän raidat. Huomaa, että kun tallennus on poistettu levyltä, sitä ei voi palauttaa. Muista tarkistaa ryhmän sisältö ennen poistamista. 1 Valitse ryhmä, jonka haluat poistaa, ja tarkista sen sisältö. (Katso sivu 43.) 2 Paina x. 66

67 3 Avaa valikko ja valitse Edit - Erase - : Erase. Näyttöön tulee ryhmän nimi, GP Erase? ja PushENTER. Jos valittu ryhmä sisältää raitoja, jotka on siirretty tietokoneesta, näyttöön tulee teksti TrkFromPC ja Erase OK?. 4 Poista ryhmä painamalla jog-valitsinta. Ryhmä poistetaan. Koko levyn tyhjentäminen Voit poistaa levyn kaikki raidat ja tiedot nopeasti samaan aikaan. Huomaa, että kun tallennus on poistettu levyltä, sitä ei voi palauttaa. Muista tarkistaa levyn sisältö ennen poistamista. Hi-MD-levyltä tai Hi-MD-tilassa olevalta vakiolevyltä voi poistaa vain äänidataa. Muita tietoja, kuten teksti- ja kuvadataa, ei voi poistaa. 1 Tarkista tyhjennettävän levyn sisältö toistamalla levyä. 2 Paina x. 3 Avaa valikko ja valitse Edit - Erase - AllErase. Näytössä näkyvät vuorotellen tekstit AllErase? ja PushENTER. Jos levy sisältää raitoja, jotka on siirretty tietokoneesta, näyttöön tulee teksti TrkFromPC ja Erase OK?. 4 Tyhjennä koko levy lopullisesti painamalla jog-valitsinta. Näytössä näkyy teksti SYS WRITE, ja kaikki raidat poistetaan. Kun poisto on valmis, näyttöön tulee teksti NO TRACK (Hi-MD-tilassa) tai teksti BLANKDISC ja 00:00 (MD-tilassa). Tallennin Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) Raidan poistaminen 1 Aloita poistettavan raidan toisto, avaa valikko ja valitse Edit - Erase - : Erase. Näytössä näkyvät vuorotellen tekstit Erase OK? ja PUSH YES:ENTER NO:CANCEL. Jos valittu raita on siirretty tietokoneesta, näyttöön tulee teksti TrkFromPC Erase OK?. 2 Poista raita painamalla NENTpainiketta. Ryhmän poistaminen NAVI/MENU x 1 Valitse ryhmä, jonka haluat poistaa, ja tarkista sen sisältö. (Katso sivu 47.) 2 Paina x. 3 Avaa valikko ja valitse Edit - : Erase - AllErase. Näytössä näkyvät vuorotellen tekstit Group Erase OK? ja PUSH YES:ENTER NO:CANCEL. Jos valittu ryhmä sisältää raitoja, jotka on siirretty tietokoneesta, näyttöön tulee teksti TrkFromPC Erase OK?. 4 Poista ryhmä painamalla NENTpainiketta. Ryhmä poistetaan. 67

68 Koko levyn tyhjentäminen 1 Tarkista tyhjennettävän levyn sisältö toistamalla levyä. 2 Paina x. 3 Avaa valikko ja valitse Edit - Erase - AllErase. Näytössä näkyvät vuorotellen tekstit ALL TRACK Erase OK? ja PUSH YES:ENTER NO:CANCEL. Jos levyllä on tietokoneesta siirrettyjä raitoja, näyttöön tulee teksti TrkFromPC Erase OK?. 4 Tyhjennä koko levy painamalla NENT-painiketta. Näytössä näkyy teksti SYSTEM FILE WRITING, ja kaikki raidat poistetaan. Kun poisto on valmis, näyttöön tulee teksti NO TRACK (Hi-MD-tilassa) tai teksti BLANKDISC ja 00:00 (MD-tilassa). Raidan jakaminen Voit jakaa raidan raitamerkillä niin, että raitamerkin jälkeisestä osasta tulee uusi raita. Voit myös siirtää raitamerkin paikkaa tarkasti ennen lopullista jakamista. Raitojen lukumäärä lisääntyy alla kuvatulla tavalla. Tämän voi tehdä vain tallentimella. Huomautuksia Et voi lisätä raitamerkkiä raitaan, joka on siirretty tietokoneesta. Et voi lukita raitaa, joka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmiston avulla. Kirjanmerkki- ja ohjelmointiasetukset poistetaan, kun suoritat jakotoiminnon. Et voi jakaa raitaa sen alusta tai lopusta. Raitaa ei voi jakaa, jos levyn raitojen määrä ylittää sallitun määrän jaon jälkeen (2 047 raitaa Hi-MD-tilaa tulevissa levyissä ja 254 raitaa vakiolevyissä) Lisättävä raitamerkki Raitojen määrä lisääntyy. 5-asentoinen ohjauspainike (NENT,., >) T MARK 68

69 Raidan jakaminen suoraan Kun tallennin toistaa levyä tai on toiston taukotilassa, paina tallentimen T MARK -painiketta kohdassa, johon haluat lisätä raitamerkin. Näyttöön tulee teksti MARK ON, ja raitamerkki lisätään valitsemaasi kohtaan. Raitojen lukumäärä lisääntyy yhdellä. Jakamiskohdan siirtäminen ennen raidan jakamista 1 Paina toiston aikana T MARK -painiketta vähintään 2 sekunnin ajan. Tallennin toistaa raidasta toistuvasti neljän sekunnin jaksoa siitä kohdasta, jossa painoit T MARK -painiketta. T MARK -painikkeen painamiskohta. 2 Säädä jakamiskohtaa painamalla 5-asentoista ohjauspainiketta suuntaan. tai >. Ohjauspainiketta painamalla voit siirtää jakamiskohtaa eteen- tai taaksepäin. Voit siirtää raitamerkkiä enintään kahdeksan sekuntia eteentai taaksepäin siitä kohdasta T MARK, jonka valitsit vaiheessa 1. Kohtaa T MARK painetaan vaiheessa 1. Jakamiskohtaa voidaan siirtää korkeintaan 8 sekuntia eteen- tai taaksepäin. Tallennin toistaa toistuvasti siirrettyä neljän sekunnin jaksoa raidasta. 3 Lisää jakamiskohta painamalla NENT-painiketta. Tallennin toistaa toistuvasti neljän sekunnin jaksoa raidasta. z Voit muuttaa toistonopeutta raidan jakamistoiminnon aikana. Näin voit hidastaa toistonopeutta (sivu 54), jolloin jaon voi tehdä tavallista tarkemmin. Raitamerkkien lisääminen tallennuksen aikana (ei tahdistetun tallennuksen aikana) Paina tallentimen T MARK -painiketta kohdassa, johon haluat lisätä raitamerkin. Voit lisätä raitamerkkejä automaattisesti tietyin aikavälein käyttämällä aikamerkintätoimintoa (ei digitaalisen tallennuksen aikana) (sivu 37). 69

70 Raitojen yhdistäminen Kun tallennat analogisen (linjatasoisen) liitännän kautta, tarpeettomia raitamerkkejä saattaa tallentua kohtiin, joissa tallennettu äänenvoimakkuus on pieni. Voit poistaa raitamerkin ja yhdistää siten raitamerkin edellä ja jäljessä olevat raidat. Raitojen määrä muuttuu alla kuvatulla tavalla. Tämän voi tehdä vain tallentimella. Huomautuksia Et voi poistaa raitamerkkiä raidasta, joka on siirretty tietokoneesta. Et voi poistaa raitamerkkiä raidasta, joka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmiston avulla. Et voi yhdistää raitoja, jotka on tallennettu eri tallennustiloissa Poistettava raitamerkki Raitojen määrä pienenee. 2 Etsi raitamerkki painamalla 5-asentoista ohjauspainiketta kevyesti.-merkin suuntaan. Jos haluat poistaa esimerkiksi kolmannen raitamerkin, etsi kolmannen raidan alku. 00:00 tulee näyttöön. Teksti MARK näkyy näytössä muutaman sekunnin. 3 Poista merkki painamalla T MARK. Näyttöön tulee teksti MARK OFF. Raitamerkki on poistettu ja kaksi raitaa on yhdistetty. z Kun poistat raitamerkin yhdistämällä kaksi raitaa, jälkimmäisen raidan tallennuspäivämäärä ja nimi muuttuvat ensimmäisen raidan mukaisiksi. Huomautus Kun poistat raitamerkin 2 peräkkäisen ja eri ryhmiin kuuluvan raidan välistä, toinen raita siirretään ensimmäisen raidan ryhmään. Jos taas yhdistät kaksi peräkkäistä raitaa, joista ensimmäinen kuuluu ryhmään ja toinen ei, toiselle raidalle otetaan käyttöön ensimmäisen raidan ryhmäasetukset. 5-asentoinen ohjauspainike (.) T MARK X 1 Kun toistat raitaa, jonka raitamerkin haluat poistaa, keskeytä toisto väliaikaisesti painamalla X-painiketta. 70

71 Levyn alustaminen Hi-MD-tilassa voit palauttaa levyn ostohetken tilaan alustamalla sen. Tätä toimintoa voi käyttää vain Hi-MDtilassa. Levytyyppi 1 Gt:n Hi-MDlevy 60/74/80 minuutin vakiolevy Levyn alustamisen jälkeen Näyttöön tulee teksti NO TRACK. Kaikki data poistetaan, myös muu kuin audiodata. HUOMAUTUS: Siirrettyjen raitojen siirtoluvan voi palauttaa asettamalla levyn tallentimeen ja kytkemällä tallentimen tietokoneeseen. Näyttöön tulee teksti BLANKDISC. Kaikki data poistetaan, myös muu kuin audiodata. Levyä voi tämän jälkeen käyttää uudelleen joko MD- tai Hi-MD-tilassa. HUOMAUTUS: Siirrettyjen raitojen siirtoluvasta vähennetään yksi. Huomautuksia Kun alustat levyn, kaikki sen sisältämät tiedot (myös muut kuin äänidata) poistetaan. Jos epäilet levyllä olevan tärkeitä tietoja, aseta se tallentimeen ja tarkista levyn sisältö liittämällä tallennin tietokoneeseen. Kun alustat levyn, myös levylle siirretyt raidat poistetaan ja näiden raitojen siirtolupien määrä vähenee yhdellä. Jos et halua menettää siirtolupia, palauta siirtolupa siirtämällä raidat takaisin tietokoneeseen ennen levyn alustamista. Disc Mode -valikossa määritettyä toimintatilaa käytetään tyhjässä 60/74/80- minuuttisessa vakiolevyssä, vaikka SonicStage-ohjelmistosta olisikin valittu jokin toinen toimintatila tai jokin toinen toimintatila olisi näkyvissä näytössä sen jälkeen, kun levy on alustettu SonicStage-ohjelmistolla. x 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Edit - Format. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee YES, ja vahvista valinta painamalla jogvalitsinta. Kun alustus on valmis ja tallentimeen asetetaan levy, näyttöön tulee teksti. Näytössä lukee NO TRACK, jos tallentimeen asetetaan 1 Gt:n Hi-MDlevy, ja BLANKDISC, jos tallentimeen asetetaan Hi-MD-tilassa oleva vakiolevy. Tallennin Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) Jog-valitsin DISPLAY NAVI/MENU x 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Edit - Format. 2 Käännä jog-valintapyörää, kunnes näyttöön tulee YES. Vahvista valinta painamalla NENT-valitsinta. 71

72 Muut toiminnot Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) Voit tuoda kaikki valikkokohteet näkyviin (lisäasetustila) tai vain useimmin käytetyt kohteet (helppokäyttötila). Kohdassa Valikkoluettelo (sivu 27) on mainittu valikkokohteet, joita ei voi tuoda näkyviin. Kuulon suojaaminen (AVLS) AVLS (Automatic Volume Limiter System) -toiminto pitää suurimman mahdollisen äänenvoimakkuuden sellaisella tasolla, että kuulosi ei kärsi. DISPLAY DISPLAY Jog-valitsin Jog-valitsin 1 Avaa valikko ja valitse Option - Menu Mode. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee Simple tai Advanced. Vahvista valinta painamalla jog-valitsinta. 1 Avaa valikko ja valitse Option - AVLS. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee AVLS On, ja vahvista valinta painamalla jogvalitsinta. Kun yrität säätää äänenvoimakkuuden liian suureksi, AVLS tulee näyttöön. Äänenvoimakkuus pysyy kohtuullisena. Tallennin Jog-valintapyörä NAVI/MENU AVLS-toiminnon peruuttaminen Valitse AVLS Off vaiheessa 2. Tallennin Jog-valintapyörä NAVI/MENU 5-asentoinen ohjauspainike (NENT) 72 1 Avaa valikko ja valitse Option - Menu Mode. 2 Käännä jog-valintapyörää, kunnes näytössä näkyy Simple tai Advanced. Vahvista valinta painamalla NENT-ohjauspainiketta. 5-asentoinen ohjauspainike (NENT) 1 Avaa valikko ja valitse Option - AVLS.

73 2 Käännä jog-valintapyörää, kunnes näyttöön tulee AVLS On. Vahvista valinta painamalla NENT-valitsinta. 2 Käännä jog-valintapyörää, kunnes näyttöön tulee Beep Off. Vahvista valinta painamalla NENT-valitsinta. Äänimerkin poistaminen käytöstä Voit ottaa äänimerkin käyttöön ja poistaa sen käytöstä sekä tallentimesta että kauko-ohjaimesta. DISPLAY Taustavalon kytkeminen päälle ja pois päältä Voit kytkeä kauko-ohjaimen näytön taustavalon päälle tai pois päältä. DISPLAY 1 Avaa valikko ja valitse Option - Beep. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee Beep Off, ja vahvista valinta painamalla jogvalitsinta. Äänimerkin ottaminen käyttöön Valitse Beep On vaiheessa 2. Tallennin Jog-valintapyörä Jog-valitsin NAVI/MENU 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Option - Backlight. 2 Liu'uta jog-valitsinta toistuvasti, kunnes haluamasi kohta tulee näyttöön. Vahvista valinta painamalla jog-valitsinta. Näyttö Auto On Off Jog-valitsin Asetus Taustavalo syttyy, kun käytät tallenninta tai kaukoohjainta, ja sammuu automaattisesti, jos et käytä toimintoja muutamaan sekuntiin. Taustavalo palaa, kun tallennin on toiminnassa. Taustavalo ei pala. 5-asentoinen ohjauspainike (NENT) 1 Avaa valikko ja valitse Option - Beep. 73

74 Levykohtaisten asetusten tallentaminen (levymuisti) Tallennin tallentaa oletusasetusten mukaan kunkin levyn asetukset automaattisesti. Tallennin tallentaa levyn asetukset automaattisesti ja noutaa ne, kun levy asetetaan laitteeseen. Seuraavat asetukset voidaan tallentaa: Ohjelmoitu toisto Kirjanmerkit Kuusialueisen taajuuskorjaimen Custom1 - ja Custom2 -asetukset. Voit tarkistaa asetukset seuraavasti: DISPLAY z Kun Disc Mem -asetukseksi on määritetty On, näkyviin tulee teksti Disc Mem (tallentimessa Disc Memory ) aina, kun laitteeseen asetetaan levy, jonka asetukset on tallennettu. Huomautuksia Voit tallentaa enintään 64 levyn tiedot. Jos tallennat useampien levyjen tiedot, uudet tiedot korvaavat vähiten käytetyn levyn tiedot. Levyjen raitojen määrä vaikuttaa siihen, kuinka monen levyn tiedot voidaan tallentaa. Jos levyissä on paljon raitoja, yksittäisiä levyjä voidaan kirjata vähemmän. Jos yrität poistaa levyltä tietoja, joita ei ole tallennettu levylle, näyttöön tulee 2 sekunnin ajaksi NoDiscMem (tallentimessa NO DISC MEMORY ). Tallennin Jog-valintapyörä NAVI/MENU Jog-valitsin 1 Poista levy tallentimesta, avaa valikko ja valitse Option - Disc Mem. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee On, ja vahvista valinta painamalla jogvalitsinta. Tallentimen asettaminen tilaan, jossa levyn asetuksia ei tallenneta Valitse Off vaiheessa 2. Levytietojen poistaminen 1 Aseta tallentimeen levy, jonka tiedot haluat poistaa. Tarkista sen sisältö. 2 Valitse 1MemErase vaiheessa 2. Levyn tiedot poistetaan. 5-asentoinen ohjauspainike (NENT) 1 Poista levy tallentimesta, avaa valikko ja valitse Option - Disc Mem. 2 Käännä jog-valintapyörää, kunnes näyttöön tulee On. Vahvista valinta painamalla NENT-valitsinta. Levytietojen poistaminen 1 Aseta tallentimeen levy, jonka tiedot haluat poistaa. Tarkista sen sisältö. 2 Valitse 1MemErase vaiheessa 2. 74

75 Toiston aloittaminen nopeasti (pikatila) Tallennin aloittaa oletusasetusten mukaan toiston nopeasti, kun toistopainiketta painetaan. Voit tarkistaa asetukset seuraavasti: Tallennin Jog-valintapyörä NAVI/MENU DISPLAY 5-asentoinen ohjauspainike (NENT) Jog-valitsin 1 Kun tallennin on pysäytys- tai toistotilassa, avaa valikko ja valitse Option - QuickMode. 2 Liu'uta jog-valitsinta toistuvasti, kunnes näyttöön tulee Quick On, ja vahvista valinta painamalla jogvalitsinta. 1 Avaa valikko ja valitse Option - QuickMode. 2 Käännä jog-valintapyörää, kunnes näyttöön tulee Quick On. Vahvista valinta painamalla NENT-valitsinta. Kun tallennin on käyttämättä pitkään Valitse Quick Off vaiheessa 2. Voit minimoida paristojen kulutuksen, kun tallennin ei ole käytössä. Huomautus Kun pikatilaksi on asetettu Quick On, tallentimen virta on päällä, vaikka näytössä ei näy mitään. Jos akku tyhjenee kokonaan, tallentimen sisäinen virranlähde sammuu automaattisesti. 75

76 Levytilan valitseminen (levytila) Kun asetat tyhjän 60/74/80-minuuttisen vakiolevyn tallentimeen, voit käyttää tätä toimintoa ja määrittää, käytetäänkö levyn kanssa Hi-MD- vai MD-tilaa. Jos aiot käyttää tässä laitteessa tallennettua levyä jossakin toisessa laitteessa, jossa ei ole Hi-MD-tukea, tallenna levy siten, että Disc Mode -asetus on MD. Jog-valitsin DISPLAY Tallennin Jog-valintapyörä 5-asentoinen ohjauspainike (NENT) NAVI/MENU 1 Avaa valikko ja valitse Option - Disc Mode. 2 Käännä jog-valintapyörää, kunnes näytössä näkyy Hi-MD tai MD. Vahvista valinta painamalla NENTohjauspainiketta. 1 Avaa valikko ja valitse Option - Disc Mode. 2 Liu'uta jog-valitsinta, kunnes näyttöön tulee Hi-MD (tehdasasetus) tai MD. Vahvista valinta painamalla jog-valitsinta. Huomautuksia Vaikka valitset Disc Mode -asetukseksi MD, toimintatila voi olla vain Hi-MD, kun käytät 1 Gt:n Hi-MD-levyä. Disc Mode -valikossa määritettyä toimintatilaa käytetään tyhjässä 60/74/80- minuuttisessa vakiolevyssä, vaikka SonicStage-ohjelmistosta olisikin valittu jokin toinen toimintatila tai jokin toinen toimintatila olisi näkyvissä näytössä sen jälkeen, kun levy on alustettu SonicStage-ohjelmistolla. 76

77 Näytön kontrastin säätäminen (kontrastinsäätö) Voit säätää tallentimen näytön kontrastia. Tätä toimintoa voidaan käyttää ainoastaan tallentimesta. Jog-valintapyörä NAVI/MENU Näytön vierityssuunnan vaihtaminen Kun käännät jog-valintapyörää myötäpäivään, näyttö vierii alaspäin. Tämä on tehtaassa määritetty oletusasetus. Voit vaihtaa vierityssuunnan päinvastaiseksi. Tätä toimintoa voidaan käyttää ainoastaan tallentimesta. Jog-valintapyörä NAVI/MENU 5-asentoinen ohjauspainike (NENT) 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Option - Contrast. 2 Säädä kontrastia kääntämällä jogvalintapyörää ja vahvista valinta painamalla NENT-valitsinta. Huomautus Kauko-ohjaimen näytön kontrastia ei voi säätää. 5-asentoinen ohjauspainike (NENT) 1 Avaa valikko ja valitse Option - Jog Dial. 2 Käännä jog-valintapyörää, kunnes näyttöön tulee Reverse. Vahvista valinta painamalla NENT-valitsinta. Normaalin asetuksen palauttaminen Valitse Default vaiheessa 2. 77

78 Tallentimen ja tietokoneen yhteiskäyttö Tietokoneliitännän avulla tehtävät toiminnot Jos haluat käyttää tallenninta tietokoneeseen kytkettynä, sinun on asennettava laitteen mukana toimitetulla CD-levyllä oleva ohjelmisto. Lisätietoja asennuksesta on osassa Ohjelmiston käyttö. Mukana toimitettua ohjelmistoa käytettäessä Lisätietoja on kohdassa Ohjelmiston käyttö ja käytönaikaisessa ohjeessa. Äänidatan siirtäminen tallentimen ja tietokoneen välillä Laitteen mukana toimitetun SonicStage -ohjelmiston avulla voit siirtää äänidataa tallentimen ja tietokoneen välillä. Kun Hi-MD-tilaan asetettu levy asetetaan tallentimeen, mikrofonilla tai CDsoittimesta tallennetut raidat voi siirtää tietokoneeseen. Tallennus suoraan CD-levyltä MD-levylle Laitteen mukana toimitetulla MD Simple Burner -ohjelmistolla voit tallentaa suoraan tietokoneen CD-asemassa olevan CD-levyn tallentimessa olevalle levylle. Tallentimessa olevan levyn käyttäminen tallennusvälineenä Kun levyä käytetään Hi-MD-tilassa, tallennin näkyy Windowsin Resurssienhallinnassa ulkoisena asemana. Voit tällöin siirtää muuta kuin äänidataa, kuten tekstiä ja kuvatiedostoja. Lisätietoja on kohdassa Muun kuin äänidatan tallentaminen levylle (sivu 80). Tallentimen liittäminen tietokoneeseen Kun liität USB-kaapelin suoraan tallentimen USB-liittimeen, virta (väylä) tulee tietokoneen USB-portin kautta. Näin tallenninta voi käyttää ilman akkua. Huomautuksia Jos käytössä on Windows 2000 Professional Varmista, että USB-kaapeli on irrotettu, ennen kuin kytket tietokoneeseen virran tai käynnistät sen uudelleen. Jos USB-kaapeli on yhdistetty tietokoneeseen ja irrotetaan myöhemmin, tietokone ei ehkä tunnista tallenninta, kun USB-kaapeli yhdistetään seuraavan kerran. Jos tietokone ei tunnista tallenninta, irrota USBkaapeli, käynnistä tietokone uudelleen ja kytke USB-kaapeli uudelleen. Tässä kuvatun ongelman voi ratkaista päivittämällä Windowskäyttöjärjestelmän siten, että se sisältää kaikki uusimmat ominaisuudet. Jos käytössä on Windows ME tai Windows 98SE Jos yhdistät tallentimen tietokoneeseen, kun tallentimen levytilaksi on määritetty Hi-MD (oletusasetus) ja asetat sitten laitteeseen 60/74/ 80 minuutin vakiolevyn, levyn toimintatilaksi saattaa automaattisesti muuttua Hi-MD, vaikka et tallentaisi mitään. Jos käytössä on Windows ME tai Windows 98SE Kun irrotat USB-kaapelin, Laitetta ei ole poistettu turvallisesti -sanoma tulee näkyviin tietokoneen näyttöön. Tästä sanomasta ei tarvitse välittää. Voit jatkaa napsauttamalla OK -painiketta. 78 z Jos toistat äänitiedostoja ohjelmiston avulla, ääni tulee tietokoneen kaiuttimista Hi-MDtilassa ja tallentimeen liitetyistä kuulokkeista/ nappikuulokkeista MD-tilassa.

79 Tietokone USB-porttiin USB-kaapeli USBkaapeliliittimeen 1 Aseta tallentimeen tallennettava levy. 2 Tee liitännät seuraavasti: 1 Liitä USB-kaapeli tallentimeen ja tietokoneeseen. 2 Varmista, että tallennin on pysäytetty ja HOLD-painike on vapaana. 3 Tarkista liitännät. Kun liitännät ovat kunnossa, näyttöön tulee PC MD. Kun irrotat USB-kaapelin tietokoneesta tai poistat levyn tallentimesta Irrota tallennin tai poista levyt seuraavien ohjeiden mukaisesti. Jos näitä ohjeita ei noudateta, data saattaa vahingoittua. 1 Varmista, ettei tallentimen näytössä lue REC. 2 Paina tallentimen x-painiketta. Näyttöön tulee teksti EJECT DISC OK. Tekstin EJECT DISC OK tuleminen näyttöön voi kestää hetken olosuhteista riippuen. 3 Irrota USB-kaapeli tietokoneesta tai poista levy tallentimesta. Huomautuksia Jos kytket tallentimen tietokoneeseen, on suositeltavaa, että kytket verkkolaitteen tai asetat täyteen ladatun akun tai uuden kuivapariston laitteeseen varotoimena mahdollisten virtakatkosten, USB-kaapelin irtoamisen tai muiden ennalta-arvaamattomien tilanteiden varalta. Emme takaa tuloksia, jos ennalta-arvaamaton tilanne aiheuttaa toimintahäiriön, tiedonsiirtohäiriön tai äänidatan tuhoutumisen. Jos irrotat USB-kaapelin tallentimesta ja haluat kytkeä sen uudelleen, odota ainakin kaksi sekuntia ennen uudelleenkytkemistä. Varmista, että tallennin on asetettu vakaalle alustalle tallennuksen ajaksi. Älä liitä tallenninta tietokoneeseen tallennuksen tai toiston aikana. Järjestelmässä saattaa ilmetä toimintahäiriö, jos tietokone siirtyy keskeytys- tai lepotilaan liitäntää muodostettaessa. Poista keskeytys- ja lepotilaan siirtyminen käytöstä. Älä muodosta tallentimen ja tietokoneen yhteyttä USB-keskittimen kautta. Tallentimen ladattavaa paristoa ei voi ladata, kun laitetta käytetään väylävirran avulla. Emme takaa, että ohjelmisto toimii täysin moitteettomasti kaikissa tietokoneissa, jotka täyttävät järjestelmävaatimukset. 79

80 Muun kuin äänidatan tallentaminen levylle Jos muodostat yhteyden ja tallentimessa on Hi-MD-tilassa oleva levy, Windowsin Resurssienhallinta tunnistaa levyn tallennusvälineeksi. Tällöin voit tallentaa tietokoneeseen muuta dataa, kuten tekstiä tai kuvia. Tietoja levyjen tallennustilasta on seuraavalla sivulla. Kun asetat Hi-MD-tilassa olevan levyn tallentimeen ja muodostat yhteyden tietokoneeseen, Windows tunnistaa tallentimen ulkoiseksi laitteeksi, ja sitä voi tarkastella Resurssienhallinnassa. Voit käyttää tallenninta samalla tavalla kuin muita laitteita. Huomautuksia Kun SonicStage-ohjelmisto on käytössä, tallenninta ei tunnisteta datatallennusvälineeksi. Jos alustat levyn tietokoneella, käytä alustamiseen SonicStage -ohjelmistoa. Älä poista tiedostonhallintakansiota (HMDHIFI-kansio ja HI-MD.IND-tiedosto) Windowsin Resurssienhallinnassa. 80

81 Kunkin levyn tallennustila (tässä tallentimessa SonicStage -ohjelmistolla alustettuna) Levytyyppi Kokonaistila Levynhallintatila 1)2) 60 minuutin vakiolevy 74 minuutin vakiolevy 80 minuutin vakiolevy Hi-MD-levy 219 Mt ( tavua) 270 Mt ( tavua) 291 Mt ( tavua) 964 Mt ( tavua) 832 kt ( tavua) 832 kt ( tavua) 832 kt ( tavua) 832 kt ( tavua) Vapaa tila 218 Mt ( tavua) 269 Mt ( tavua) 290 Mt ( tavua) 963 Mt ( tavua) 1) Tila, jota käytetään levyn tiedostojen hallintaan. 2) Levynhallintatilan koko muuttuu tietokoneen käyttöolosuhteiden ja muiden tekijöiden mukaan. Käytettävissä voikin olla vähemmän levytilaa kuin Windowsin Resurssienhallinnassa näkyy. 81

82 Lisätiedot 82 Varotoimet Turvallisuus Älä työnnä DC IN 3V -liittimeen vieraita esineitä. Virtalähteet Käytä verkkovirtaa, ladattavaa nikkelimetallihydridiakkua tai AA-kokoista LR6- paristoa. Kotikäyttö: Käytä mukana toimitetussa pöytälaturissa tallentimen vakiovarusteisiin kuuluvaa verkkolaitetta. Älä käytä muita verkkolaitteita, koska ne saattavat aiheuttaa tallentimessa toimintahäiriön. Liittimen napaisuus Kytke verkkolaite lähellä olevaan pistorasiaan. Jos huomaat verkkolaitteessa jotain häiriöitä, kytke se välittömästi irti pistorasiasta. Tallennin on kytketty sähköverkkoon ja jännitteellinen niin kauan kuin se on kytketty pistorasiaan, vaikka tallennin olisikin kytketty pois päältä. Jos et aio käyttää soitinta pitkään aikaan, muista irrottaa se virtalähteestä (verkkolaite, kuivaparisto tai ladattava akku). Irrota verkkolaite pistorasiasta pistokkeesta vetämällä, älä vedä johdosta. Tallentimen kuumeneminen Tallennin saattaa kuumeta, jos sitä käytetään pitkiä aikoja. Tämä ei kuitenkaan ole toimintahäiriö. Asentaminen Jos käytät tallenninta paikassa, joka on alttiina staattiselle tai sähköiselle kohinalle, tallennus ei ehkä onnistu kunnolla tai tallennetut tiedot voivat hävitä. Jos siirrät raitoja tällaisessa paikassa, raitojen siirtolupa saattaa hävitä. Älä koskaan käytä tallenninta, kun se on altistettuna kirkkaalle valolle, kuumille tai kylmille lämpötiloille, suurelle kosteudelle tai tärinälle. Älä koskaan kääri tallenninta mihinkään, kun sitä käytetään verkkolaitteen kanssa. Tallentimen kuumeneminen saattaa tällöin aiheuttaa laitteessa toimintahäiriön tai vaurioittaa sitä. Kuulokkeet ja nappikuulokkeet Liikenneturvallisuus Älä käytä kuulokkeita tai nappikuulokkeita ajaessasi polkupyörällä, autolla tai muulla moottoriajoneuvolla. Tällainen käyttö saattaa aiheuttaa vaaratilanteita ja on lainvastaista monissa maissa. Tallentimen kuuntelu suurella äänenvoimakkuudella saattaa olla vaarallista myös kävellessä, varsinkin risteysalueilla. Ole varovainen äläkä käytä tallenninta, jos se voi aiheuttaa vaaratilanteita. Kuulovammojen estäminen Älä kuuntele kuulokkeilla tai nappikuulokkeilla suurella äänenvoimakkuudella. Kuulonhuollon asiantuntijat eivät suosittele jatkuvaa suurella äänenvoimakkuudella kuuntelemista. Jos korvasi alkavat soida, pienennä äänenvoimakkuutta tai lopeta kuuntelu. Muiden huomioon ottaminen Pidä äänenvoimakkuus kohtuullisena. Näin kuulet myös ulkopuolelta tulevat äänet ja otat huomioon muut ihmiset. Kauko-ohjain Mukana toimitettu kauko-ohjain on tarkoitettu käytettäväksi vain tämän tallentimen kanssa. Tallenninta ei voida käyttää jonkin toisen laitteen kauko-ohjaimella. Lataaminen Vakiovarusteisiin kuuluvaa pöytälaturia voidaan käyttää vain tämän tallentimen kanssa. Laturilla ei voida ladata muita laitemalleja. Älä lataa vakiovarusteisiin kuuluvalla pöytälaturilla muita akkuja kuin laitteen mukana tulevaa akkua tai laitteeseen sopivaa akkua (NH-10WM). Muista käyttää vakiovarusteisiin kuuluvaa verkkolaitetta. Lataa akku +5 C C:n lämpötilassa. Pöytälaturi tai tallennin saattavat kuumeta latauksen aikana, mutta se ei ole vaarallista. Ladattavan akun kapasiteetti on tavallisesti normaalia pienempi ensimmäisellä käyttökerralla tai pitkän käyttötauon jälkeen. Tällöin akku kannattaa ladata ja purkaa monta kertaa peräkkäin. Näin akun kestoaika palautuu normaaliksi.

83 Jos ladattavan akun kapasiteetti laskee puoleen normaalista, vaihda akku uuteen. Jos tallenninta ei käytetä pitkään aikaan, poista ladattava akku laitteesta, poista tallennin pöytälaturista ja irrota verkkolaite pistorasiasta. Paristokotelo Mukana toimitettu paristokotelo on tarkoitettu käytettäväksi vain tämän tallentimen kanssa. MiniDisc-levy (MD-levy) Pidä MD-levyä kotelossa kuljetuksen tai säilytyksen aikana. Älä avaa suljinta. Älä aseta levyä paikkaan, jossa se altistuu valolle, kuumille tai kylmille lämpötiloille, kosteudelle tai pölylle. Kiinnitä levyn mukana tuleva nimitarra sille varattuun paikkaan. Älä kiinnitä sitä muualle levyyn. Jos paristo vuotaa, pyyhi paristonesteet huolellisesti pois paristokotelosta ennen uusien paristojen asettamista. Mekaaniset äänet Tallentimesta kuuluu mekaanista ääntä, kun se on toiminnassa. Äänen aiheuttaa virransäästöjärjestelmä, eikä kyse ole viasta. Tallennetun levyn suojaaminen Suojaa levy tallennukselta liu'uttamalla sen kyljessä oleva kieleke auki. Kun kieleke on tässä asennossa, levylle ei voi tallentaa. Liu'uta kieleke takaisin alkuasentoon, kun haluat tallentaa levylle. Suojauskieleke Puhdistaminen Puhdista tallentimen kotelo pehmeällä kankaalla, jota on kostutettu hieman vedellä tai miedolla puhdistusaineliuoksella. Älä käytä puhdistukseen minkäänlaista karkeaa sientä, hankausjauhetta tai liuotinta (kuten alkoholia tai bentseeniä), koska ne saattavat vahingoittaa kotelon pintaa. Puhdista levykotelo kuivalla kankaalla pyyhkimällä. Linssissä oleva pöly saattaa estää laitetta toimimasta kunnolla. Muista sulkea levylokeron kansi levyn asettamisen ja poistamisen jälkeen. Pyyhi kuulokkeiden ja nappikuulokkeiden liitinpistokkeet ja kauko-ohjain kuivalla liinalla, jotta äänenlaatu pysyy mahdollisimman hyvänä. Likaiset liitinpistokkeet saattavat aiheuttaa äänen vääristymistä tai katkoksia. Paristot Paristojen asiaton käyttö saattaa aiheuttaa niiden vuotamisen tai räjähtämisen. Estä tällaiset tapaturmat noudattamalla seuraavia varotoimia: Kytke pariston navat (+ ja ) oikein. Poista paristot, jos tallenninta ei käytetä pitkään aikaan. Levyn takapuoli Tallennettu materiaali on suojattu. Tallennettua materiaalia ei ole suojattu. 83

84 Huolto Puhdista liitännät säännöllisesti pumpulipuikolla tai pehmeällä kankaalla alla olevan kuvan mukaisesti. Jos sinulla on kysymyksiä tai ongelmia, jotka koskevat tallennintasi, ota yhteyttä lähimpään Sony-kauppiaaseen. (Jos ongelma on esiintynyt levyn ollessa tallentimessa, ongelman syy on helpommin selvitettävissä, kun jätät levyn tallentimeen siihen asti kun otat yhteyttä Sonyjälleenmyyjään.) Tekniset tiedot Äänentoistojärjestelmä Digitaalinen MiniDisc-äänijärjestelmä Laserdiodin ominaisuudet Materiaali: GaAlAs Aallonpituus: λ = 790 nm Säteily: jatkuva Laserteho: alle 44,6 µw (Tämä teho on mitattu 200 millimetrin päästä linssin pinnasta optisella mittausanturilla, jossa on 7 millimetrin aukko.) Tallennus- ja toistoaika (Lisätietoja on kohdassa sivu 101.) HMD1G-levyä käytettäessä (1 Gt): Enintään 34 tuntia Hi-LP-stereotilassa Käytettäessä MDW-80-levyä Hi-MD-tilassa: Enintään 10 h 10 min Hi-LP-stereotilassa Käytettäessä MDW-80-levyä MD-tilassa: Enintään 160 minuuttia monotilassa Enintään 320 minuuttia LP4-stereotilassa Pyörimisnopeus kierrosta minuutissa (CLV) Virheenkorjaus Hi-MD: LDC (Long Distance Code)/BIS (Burst Indicator Subcode) MD: ACIRC (Advanced Cross Interleave Reed Solomon Code) Näytteenottotaajuus 44,1 khz Näytteenottotaajuuden muunnin Syöttö: 32 khz/44,1 khz/48 khz Koodaus Hi-MD: Linear PCM (44,1 khz / 16 bittiä) PCM ATRAC3plus (Adaptive TRansform Acoustic Coding 3 plus) MD: ATRAC ATRAC3 LP2/LP4 Modulointijärjestelmä Hi-MD: 1-7RLL (Run Length Limited)/PRML (Partial Response Maximum Likelihood) MD: EFM (Eight to Fourteen Modulation) Taajuusvaste Hz ±3 db 84

85 Tuloliitännät 1) Mikrofoni: stereominiliitäntä (pienin tulojännite 0,13 mv) Linjatulo: stereominiliitäntä analogiselle tulolle (vähimmäistulo 49 mv) optinen (digitaalinen) miniliitäntä optiselle (digitaaliselle) tulolle Lähtöliitännät i/line OUT 2) : stereominiliitäntä (kaukoohjaimelle)/194 mv (10 kω) Suurin lähtöteho (tasavirta) 2) Kuulokkeet: 3 mw + 3 mw (16 Ω) (Euroopan mallit) 5 mw + 5 mw (16 Ω) (muut mallit) Virtalähdevaatimukset Sony-vaihtovirtamuuntaja yhdistettynä DC IN 3V -virtaliittimeen: 120 V AC, 60 Hz (Yhdysvaltojen, Kanadan, Meksikon ja Taiwanin mallit) 240 V AC, 50 Hz (Australian malli) 220 V AC, 50 Hz (Kiinan ja Argentiinan mallit) V AC, 50/60 Hz (muut mallit) Tallennin: Ladattava NH-10WM-nikkelimetallihydridiakku; 1,2 V; 900 mah (vähintään) Ni-MH LR6-alkaliparisto (koko AA) Pöytälaturi: Verkkolaite DC 3 V Käyttölämpötila +5 C C Akun ja pariston kestoaika 3) Katso Paristojen kestoaika (sivu 18). Mitat Noin 81,3 77,8 21,2 mm (leveys/korkeus/ syvyys) (mitoissa ei mukana ulkonevia osia, painikkeita ja säätimiä) Paino Noin 110 g (vain tallennin) Noin 133 g (ladattava akku mukaan lukien) 1) LINE IN (OPT) -liitäntään yhdistetään joko digitaalinen (optinen) johto tai analoginen linjajohto. 2) i/line OUT -liitäntään yhdistetään joko kuulokkeet/nappikuulokkeet tai linjajohto. 3) Mitattu JEITA-standardin mukaisesti. Lisävarusteet Optinen johto POC-151HG, POC-152HG, POC-MZ1, POC-MZ2, POC-15B, POC-15AB, POC- DA12SP Linjajohto RK-G129, RK-G136 Stereomikrofonit ECM-MS907, ECM-MS957 MDR-sarjan stereokuulokkeet tai stereonappikuulokkeet* SRS-sarjan aktiivikaiuttimet Tallennettavat MDW-sarjan MD-levyt Tallennettava Hi-MD-levy HMD1G Jälleenmyyjälläsi ei välttämättä ole kaikkia yllä mainittuja varusteita. Pyydä jälleenmyyjältä lisätietoja omassa maassasi myytävistä lisävarusteista. Kun käytät lisävarustekuulokkeita, käytä vain kuulokkeita ja nappikuulokkeita, joissa on stereominiliittimet. Et voi käyttää kuulokkeita, joissa on mikroliittimet. Dolby Laboratories on myöntänyt lisenssin yhdysvaltalaisiin ja muun maalaisiin patentteihin. Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. 85

86 Vianmääritys ja selitykset Vianmääritys Jos tallentimen käytössä esiintyy ongelmia, yritä korjata ongelma alla olevien ohjeiden mukaisesti, ennen kuin otat yhteyttä lähimpään Sony-jälleenmyyjään. Jos tallentimen näyttöön tulee virheilmoituksia, kirjoita ne ylös. 1 Tarkista, onko ongelma mainittu kohdassa Vianmääritys (sivu 86). Etsi ongelman syytä myös kohdasta Virheilmoitukset (sivu 95). 2 Jos et pysty ratkaisemaan ongelmaa vaiheen 1 toimenpiteiden jälkeen, ota yhteyttä lähimpään Sony-jälleenmyyjään. Lataaminen Ongelma Ladattava akku ei ala latautua. Akku ei lataudu täyteen. Ladattava akku on tyhjentynyt, vaikka tallenninta ei ole käytetty pitkään aikaan. Vaikka akku on ladattu täyteen, sen kestoaika on vain noin puolet normaalista. Pöytälaturi ja tallennin kuumenevat latauksen aikana. Syy ja ratkaisu Ladattava akku on asetettu laturiin väärin tai verkkolaite on kytketty väärin., Aseta akku oikein tai kytke verkkolaite oikein. Ladattavan akun kapasiteetti on tavallisesti normaalia pienempi ensimmäisellä käyttökerralla tai pitkän käyttötauon jälkeen., Lataa akku ja pura sen varaus useita kertoja. Näin akun kestoaika palautuu normaaliksi. Ladattava akku on tyhjä (näytössä ei näy mitään)., Lataa akku. Latausilmaisin tulee näyttöön ja lataus alkaa vasta minuutin kuluttua siitä, kun olet asettanut tallentimen pöytälaturiin. Jos lataus ei ala minuutin kuluttua, aseta tallennin pöytälaturiin uudelleen. Lämpötila on liian suuri tai alhainen (näytössä on teksti CHARGE 5 C 35 C 41F 95F )., Lataa akku +5 C C:n lämpötilassa. Virtatilaksi on valittu Quick On (pikatila)., Jos virtatilaksi on valittu Quick On, tallentimen virta on päällä, vaikka toimintoja ei käytetä. Tämä lyhentää akun kestoaikaa (sivu 75). Jos akkua ei ole ladattu täyteen, se voi tyhjentyä nopeasti. Lataa akku tällöin uudelleen (sivu 15). Akun käyttöikä on ilmeisesti päättymässä., Vaihda akku uuteen. Tämä on normaalia eikä aiheuta vaaraa. 86

87 Tallentaminen Ongelma Teksti NotENOUGH POWER TO REC tulee näkyviin, eikä 1 gigatavun Hi-MDlevylle voi tallentaa. Jäljellä olevana tallennusaikana näkyy 0:00:00. Tallennus ei onnistu, vaikka vapaan tilan määrä näyttäisi olevan 2.0MB. Tallennin luo aina uuden ryhmän tallennuksen yhteydessä. Raidan alkuun tallentaminen ei onnistu. Tallennus ei onnistu oikein. Syy ja ratkaisu Tallentaminen 1 gigatavun Hi-MD-levylle ei onnistu, vaikka paristovaraus olisikin riittävä, kun tallennin on pysäytys- tai toistotilassa. Tämä johtuu ominaisuudesta, joka estää tallennuksen laitteen arvioidessa jäljellä olevan varauksen olevan riittämätön 1 gigatavun Hi-MD-levyn tallentamiseen. Tällaisten levyjen tallentaminen edellyttää, että varausta on jäljellä paljon., Yhdistä verkkolaite tallentimeen tai aseta laitteeseen täysin ladattu ladattava paristo tai uusi alkalikuivaparisto. Tämä on järjestelmän rakenteeseen liittyvä rajoitus. 2.0MB on järjestelmän tarvitseman varatilan koko. Ryhmätallennusasetukseksi ( :REC ) on valittu : REC On. (Et voi tallentaa aiempien tallenteiden päälle.), Valitse ryhmätallennusasetukseksi : REC Off (sivu 39). Jos aloitat tallentamisen, kun levyn ilmaisin pyörii näytössä, tallennettavan materiaalin ensimmäiset sekunnit eivät tallennu., Odota, kunnes ilmaisin pysähtyy, ennen kuin aloitat tallentamisen. Äänilähteitä ei ehkä ole kytketty kunnolla tallentimeen., Kytke äänilähteet irti ja kytke ne uudelleen (sivut 19 ja 35). Kannettavasta CD-soittimesta ei tule digitaalista signaalia., Kun tallennat digitaalisesti kannettavalta CD-soittimelta, käytä verkkolaitetta ja poista CD-soittimen tärinänestotoiminnot (kuten ESP) käytöstä (sivu 22). Analoginen tallennus tehtiin liitäntäjohdolla, jossa on vaimennin., Käytä liitäntäjohtoa, jossa ei ole vaimenninta. Tallennuksen äänenvoimakkuus on liian alhainen tallennusta varten (manuaalisesti tallennettaessa)., Aseta tallennin taukotilaan ja suurenna tallennuksen äänenvoimakkuutta (sivu 36). Tallennin on liitetty tietokoneeseen., Irrota tallennin tietokoneesta tallennuksen ajaksi. Virtalähde on kytketty irti tallentimesta tallennuksen aikana, tai tallennuksen aikana on ollut sähkökatkos., Tallenne ei ole tallentunut levylle. Toista tallennus. Laitteessa on esimasteroitu eli valmis levy., Aseta laitteeseen tallennettava levy. Tallennus ei välttämättä onnistu, jos levyllä on alle 48 sekuntia tallennusaikaa (näyttöön tulee teksti DISC FULL )., Vaihda levy. 87

88 Ongelma Kun tallennan monotilassa, stereoääni kuuluu kuulokkeista tai nappikuulokkeista. Tallennuksen aikana kuuluu hetkittäistä kohinaa. Kansi ei aukea tallennuksen jälkeen. Näyttöön tulee TRACK FULL, ennen kuin levyn enimmäistallennusaika on käytetty, eikä tallennus onnistu. Jäljellä oleva tallennusaika ei pitene, vaikka useita lyhyitä raitoja poistetaan. Levylle tallennetun materiaalin kokonaiskesto ja jäljellä oleva tallennusaika eivät ole yhteenlaskettuna sama kuin levyn enimmäistallennusaika (60, 74 tai 80 minuuttia). Näyttöön tulee teksti TRACK FULL, vaikka levy ei ole vielä täynnä eikä levyllä ole vielä enimmäismäärää raitoja. Syy ja ratkaisu Tämä on normaalia. Digitaalisen tallennuksen aikana ääni kuuluu stereona kuulokkeista ja nappikuulokkeista, vaikka tallennettava ääni on monoääni. LP4-stereotilassa käytetystä digitaalisesta äänenpakkausteknologiasta johtuen kohinaa voi kuulua hetkittäin erittäin harvoissa tapauksissa tiettyjä äänilähteitä tallennettaessa., Tallenna SP- tai LP2-tilassa. Kansi ei aukea, ennen kuin teksti SYSTEM FILE WRITING poistuu näytöstä. Tämä ongelma johtuu MD-levyn rajoituksesta. Kun levylle on tallennettu 254 raitaa (vakiolevy) tai raitaa (Hi-MD-tila), teksti TRACK FULL tulee näkyviin kokonaistallennusajasta riippumatta. Levylle voi tallentaa korkeintaan 254 (tai 2 047) raitaa., Jos haluat jatkaa tallennusta, poista tarpeettomia raitoja. Tämä ongelma johtuu MD-levyn rajoituksesta (vain MD-tilassa). Kokonaistallennusaikaan ei lasketa mukaan raitoja, joiden kesto on alle 12 sekuntia (SP-stereotilassa), 24 sekuntia (LP2-stereotilassa tai monotilassa) tai 48 sekuntia (LP4-stereotilassa), joten näiden raitojen poistaminen ei välttämättä pidennä tallennusaikaa. Tämä ongelma johtuu MD-levyn rajoituksesta (vain MD-tilassa). Normaalisti tallentaminen tapahtuu noin 2 sekunnin (SP-stereotilassa), 4 sekunnin (LP2-stereotilassa tai monotilassa) tai 8 sekunnin (LP4-stereotilassa) minimijaksoissa. Kun tallennus pysäytetään, viimeiseen tallennettavaan jaksoon käytetään koko 2, 4 tai 8 sekuntia, vaikka tallenne on lyhyempi. Kun tallennusta jatketaan pysäytyksen jälkeen, tallennin lisää samoin automaattisesti 2, 4 tai 8 sekunnin tauon ennen uutta tallennetta. (Tämä estää edellisen raidan poistamisen vahingossa, kun uusi tallennus aloitetaan.) Siksi todellinen tallennusaika lyhenee aina enintään 6, 12 tai 24 sekuntia, kun tallennus keskeytetään. Tämä ongelma johtuu MD-levyn rajoituksesta. Toistuva tallentaminen ja tyhjentäminen saattaa aiheuttaa tietojen pirstoutumista ja hajaantumista. Vaikka hajaantuneita tietoja voidaan lukea, jokainen pirstale lasketaan yhdeksi raidaksi. Tällöin raitojen lukumäärä saattaa nousta 254:ään (vakiolevy) tai 2 047:ään (Hi-MD-tila), jolloin tallentaminen ei ole enää mahdollista., Jos haluat jatkaa tallennusta, poista tarpeettomia raitoja. 88

89 Toistaminen Ongelma Levy ei toistu normaalisti. Levyn toisto ei ala ensimmäisestä raidasta. Toistoääni hyppii. Äänessä on paljon staattisuutta. Tallennetun raidan äänenvoimakkuus on liian alhainen. Äänenvoimakkuutta ei voi säätää suuremmaksi. Kuulokkeista tai nappikuulokkeista ei kuulu ääntä. Virtuaalinen surroundääni tai kuusialueinen taajuuskorjain ei toimi, tai toistossa kuuluu kohinaa. Ulkoisen kaiuttimen tai vahvistimen äänenvoimakkuus on alhainen (analogisella kytkennällä). Syy ja ratkaisu Uudelleentoisto on valittuna., Palaa takaisin normaalitoistoon painamalla P-MODE/ -painiketta (sivu 43). Toistotilaa on vaihdettu., Voit jatkaa normaalia toistoa siirtymällä päätoistotilaan tai alitoistotilaan (sivu 43). Levyn toistaminen keskeytyi ennen viimeistä raitaa., Jatka toistamista painamalla kauko-ohjaimen jog-valitsinta (NX/ENT) tai 5-asentoista ohjauspainiketta (NENT) vähintään 2 sekuntia. Tallennin on asetettu paikkaan, jossa se altistuu jatkuvalle tärinälle., Aseta tallennin vakaalle alustalle. Erittäin lyhyt raita saattaa aiheuttaa äänen hyppimisen., Vältä lyhyiden raitojen luomista. Television tai muun vastaavan laitteen magneettisuus saattaa häiritä laitteen toimintaa., Siirrä tallennin kauemmas magneettisia häiriöitä aiheuttavasta laitteesta. Raita on tallennettu analogisesti (digitaalisessa tallennuksessa laite säätää tallennuksen äänenvoimakkuuden automaattisesti samaksi kuin äänilähteessä). Olet ehkä voinut myös käyttää tallennuksessa liitäntäjohtoa, jossa on vaimennin., Käytä liitäntäjohtoa, jossa ei ole vaimenninta. Tallennuksen äänenvoimakkuus oli liian alhainen., Säädä tallennuksen äänenvoimakkuutta manuaalisesti tallennuksen aikana (sivu 36). Kuuloa suojaava AVLS-toiminto on käytössä., Poista AVLS-toiminto käytöstä (sivu 72). Kuulokkeiden liitinpistoke ei ole kunnolla kiinni., Paina kuulokkeiden liitinpistoke kunnolla kiinni kaukoohjaimeen. Kytke kauko-ohjaimen liitinpistoke kunnolla i/line OUT -liittimeen. Liitinpistoke on likaantunut., Puhdista liitinpistoke. Äänilähtöasetukseksi Audio Out on valittu Line Out (linjalähtö)., Valitse asetukseksi Headphone (sivu 55). Äänilähtöasetukseksi Audio Out on valittu Headphone (linjalähtö)., Valitse asetukseksi Line Out (sivu 55). 89

90 Ongelma Kuulokkeiden/ nappikuulokkeiden äänenvoimakkuus on liian suuri. Levyä ei voida toistaa toisella laitteella. Tallennin siirtyy seuraavaan tai edelliseen ryhmään (tai ohittaa useita raitoja eteen- tai taaksepäin), kun painat 5-asentoista ohjauspainiketta suuntaan. tai >. Muokattujen raitojen äänenlaatu saattaa kuulostaa normaalia heikommalta etsintätoiminnon aikana. Oikean kanavan ääntä ei kuulu, kun toistan kasettisoittimesta tai vahvistimen kautta tallennettua raitaa tai kun kuuntelen ääntä kasettisoittimesta tai vahvistimesta. Syy ja ratkaisu Äänilähtöasetukseksi Audio Out on valittu Line Out (linjalähtö)., Valitse asetukseksi Headphone (sivu 55). Laite ei tue Hi-MD-tilaa., Hi-MD-tilaa käyttäviä levyjä voi toistaa vain Hi-MD-tilaa tukevissa laitteissa. Painoit GROUP sen jälkeen, kun painoit 5-asentoista ohjauspainiketta suuntaan. tai >., Tallennin palaa normaalitilaan, jos mitään toimintoa ei käytetä viiden sekunnin kuluessa. Tämä ongelma johtuu MiniDisc-järjestelmän rajoituksesta. Tietojen pirstoutuminen saattaa aiheuttaa äänenlaadun heikkenemistä etsinnän aikana, koska raitoja toistetaan nopeammin kuin normaalissa toistossa. Oikean kanavan ääntä ei kuulu, jos kasettisoitin tai vahvistin on kytketty tallentimeen monojohdolla., Varmista, että käytät stereoliitäntäjohtoa. Jos tallentimeen kytketty laite on monolaite, oikean kanavan ääntä ei kuulu joka tapauksessa, vaikka käytät stereoliitäntäjohtoa. Muokkaaminen Ongelma Teksti NotENOUGH POWER TO EDIT tulee näkyviin, eikä 1 gigatavun Hi-MDlevyä voi muokata. Kansi ei aukea. Syy ja ratkaisu Muokkaaminen 1 gigatavun Hi-MD-levylle ei onnistu, vaikka paristovaraus olisikin riittävä, kun tallennin on pysäytys- tai toistotilassa. Tämä johtuu ominaisuudesta, joka estää muokkauksen laitteen arvioidessa jäljellä olevan varauksen olevan riittämätön yhden gigatavun Hi-MD-levyn muokkaamiseen. Tällaisten levyjen muokkaaminen edellyttää, että varausta on jäljellä paljon., Yhdistä verkkolaite tallentimeen tai aseta laitteeseen täysin ladattu ladattava paristo tai uusi alkalikuivaparisto. Virtalähde on kytketty irti kesken tallennusta tai muokkausta, tai paristosta tai akusta on loppunut virta., Kytke virtalähde uudelleen tallentimeen tai vaihda laitteeseen uusi paristo tai lataa akku. 90

91 Ongelma Muokkausta ei voida tehdä. Muuta kuin äänidataa ei voi poistaa. Raitoja ei voi yhdistää. Levyä ei voida muokata toisella laitteella. Syy ja ratkaisu Virtalähde on kytketty irti, tai muokkauksen aikana on esiintynyt sähkökatkos., Virtakatkokseen mennessä tehdyt muokkaukset eivät ole tallentuneet levylle. Tee muokkaustoiminnot uudelleen. Poistotoiminnolla voi poistaa vain äänidataa., Tarkista levyn sisältö liittämällä tallennin tietokoneeseen. Jos sisällön voi poistaa, suorita alustus (sivu 71). Tämä ongelma johtuu MD-levyn rajoituksesta. Kun raitojen tiedot ovat pirstoutuneet ja raidat ovat lyhyitä*, raitoja ei välttämättä voi yhdistää. * Seuraavan pituisia raitoja ei välttämättä voi yhdistää. Hi-MD-tila Linear PCM stereo: alle 9 sekuntia Hi-SP stereo: alle 8 sekuntia Hi-LP stereo: alle 32 sekuntia MD-tila SP stereo: alle 12 sekuntia LP2 stereo/mono: alle 24 sekuntia LP4 stereo: alle 48 sekuntia Eri tallennustiloissa tallennettuja raitoja ei voida yhdistää, kuten stereo- ja monotiloissa tallennettuja raitoja, eikä myöskään digitaalisen ja analogisen liitännän kautta tallennettuja raitoja. Laite ei tue MDLP- tai Hi-MD-tilaa., Käytä muokkaamiseen laitetta, joka tukee MDLP- tai Hi-MDtilaa. Ryhmätoiminnon käyttäminen Ongelma Ryhmätoiminto ei toimi. Raitaa ei voida tallentaa uuteen ryhmään. Uutta ryhmää ei voida luoda. Syy ja ratkaisu Tallentimessa on levy, jossa ei ole ryhmäasetuksia, ja olet yrittänyt avata jonkin ryhmätoimintoihin liittyvän valikon., Laita tallentimeen levy, jossa on ryhmäasetuksia. Tämä ongelma johtuu MD-levyn rajoituksista (vain MD-tilassa). Ryhmätiedot on tallennettu sille alueelle, jolle levyn nimi on tallennettu. Levyn nimi ja raitojen nimet on tallennettu samalle alueelle, johon mahtuu korkeintaan noin merkkiä. Jos merkkien kokonaismäärä ylittää tämän luvun, uutta ryhmää ei voida luoda, vaikka ryhmätila olisi käytössä. Tällöin ei voida myöskään määrittää ryhmäasetuksia. 91

92 Tietokoneliitäntä Ongelma Tietokone ei tunnista tallenninta. Vaikka tietokone tunnistaa tallentimen, se ei toimi normaalisti. Tallenninta ei voi käyttää tallennusvälineenä. Tietokoneesta siirretyn raidan toistoaika eroaa tietokoneen näytössä näkyvästä toistoajasta. Levyn jäljellä olevaa tilaa ei voi täyttää siirtämällä raitoja. Levyn koko tietokoneessa ei vastaa levyyn merkittyjä levykokotietoja. Et voi käyttää tallenninta (teksti PC MD tulee näkyviin). Kansi ei aukea. Syy ja ratkaisu USB-kaapelia ei ole kiinnitetty kunnolla., Liitä USB-kaapeli kunnolla tallentimeen ja tietokoneeseen. Liitäntä muodostetaan USB-keskittimen kautta., Kytke USB-kaapeli suoraan tietokoneen USB-porttiin. Verkkoyhteys ei toimi., Irrota USB-kaapeli, odota vähintään kaksi sekuntia ja kytke se sitten uudelleen. Jos tietokone ei vieläkään tunnista tallenninta, irrota USB-kaapeli, käynnistä tietokone uudelleen ja kytke USB-kaapeli uudelleen. Liitäntä muodostetaan USB-keskittimen kautta., Kytke USB-kaapeli suoraan tietokoneen USB-porttiin. Tallennin on asetettu paikkaan, jossa se altistuu tärinälle., Aseta tallennin vakaalle alustalle. SonicStage- tai MD Simple Burner -ohjelmisto on käytössä., Sulje SonicStage- tai MD Simple Burner -ohjelmisto. Tallentimeen on asetettu vakiolevy., Aseta laitteeseen Hi-MD-levy. Vain Hi-MD-levyjä voi käyttää tallennusvälineinä. Tämä johtuu tallentimen ja tietokoneen laskentatapojen eroista. Levyn vähimmäistallennusaika on normaalisti 2 sekuntia stereotilassa, 4 sekuntia LP2-stereotilassa ja 8 sekuntia LP4-stereotilassa. Kun siirrät raitoja tietokoneesta, tallennin tarvitsee 2 sekunnin (tai 4 tai 8 sekunnin) tilan yhtä raitaa varten, vaikka raidan kesto olisikin alle kaksi (tai 4 tai 8) sekuntia. Tallennin lisää myös 2 sekunnin (tai 4 tai 8 sekunnin) mittaisen tyhjän tilan raitojen väliin siirron aikana. Tästä syystä tallennin tarvitsee jokaista raitaa kohti 6 sekuntia (tai 12 tai 24 sekuntia) lisäaikaa. Tämä vähentää pisintä tallennusaikaa 6 sekuntia raitaa kohti (tai 12 tai 24 sekuntia) siirron aikana (vain MD-tilassa). Syynä ovat binaarijärjestelmän ja kymmenjärjestelmän erot. Tietokoneessa levykoko näkyy binaarijärjestelmän mukaisesti, kun se levyllä ja muissa tallennusvälineissä näkyy kymmenjärjestelmän mukaisesti. Jos haluat lisätietoja levyjen kokoluokista, katso sivu 81. Et voi käyttää tallenninta, kun se on kytkettynä tietokoneeseen. Kansi ei aukea, jos irrotat USB-kaapelin tietojen siirron, tallennuksen tai tietokoneessa tehtävän muokkaustoimen aikana samalla, kun akku on irti tai tyhjä., Kytke USB-kaapeli uudelleen tai aseta täyteen ladattu akku tallentimeen. Paina x. 92

93 Muut Ongelma Jotkin valikkokohteet eivät tule näkyviin. Tallennin ei toimi tai toimii huonosti. Näyttö ei ole normaali. Syy ja ratkaisu Menu Mode -asetus on Simple., Jos haluat tuoda kaikki valikkokohteet näkyviin, valitse Menu Mode -asetukseksi Advanced. Ladattavaa akkua ei ole ladattu., Lataa akku. Äänenvoimakkuus on alhainen., Suurenna äänenvoimakkuutta. Laitteessa ei ole levyä., Aseta tallentimeen tallennettu levy. Säätimien ja painikkeiden HOLD-lukitustoiminto on käytössä (näyttöön tulee teksti HOLD, kun painat tallentimen toimintopainikkeita)., Poista HOLD-toiminto käytöstä liu'uttamalla tallentimen HOLD-kytkintä nuolen vastakkaiseen suuntaan (sivut 12, 16). Kansi ei ole kunnolla kiinni., Paina kansi kiinni siten, että kuulet naksahduksen. Avaa kansi sitten liu'uttamalla OPEN-kytkintä. Tallentimen sisään on tiivistynyt kosteutta., Poista levy ja jätä tallennin lämpimään paikkaan useaksi tunniksi, kunnes kosteus haihtuu. Verkkolaitetta ei ole kytketty kunnolla tallentimeen., Liitä verkkolaite kunnolla tallentimen DC IN 3V -liitäntään. Ladattava akku tai kuivaparisto on heikko (näytössä vilkkuu teksti LOW BATTERY, tai näyttö on tyhjä)., Lataa akku tai vaihda kuivaparisto uuteen tai kytke tallentimen mukana toimitettu verkkolaite. Levy on vahingoittunut tai ei sisällä oikeanlaista tallennus- tai muokkausmateriaalia., Aseta levy uudelleen tallentimeen. Tallenna levy uudelleen. Jos näyttöön tulee edelleen virheilmoitus, käytä toista levyä. Järjestelmässä on sisäinen toimintahäiriö. Tallennin on altistunut käytön aikana mekaaniselle iskulle, staattiselle sähkölle, salaman aiheuttamalle jännitepiikille tms., Käynnistä laite uudelleen seuraavasti: 1 Irrota kaikki virtalähteet ja USB-kaapeli. 2 Anna tallentimen olla ilman virtalähdettä noin 30 sekunnin ajan. 3 Kytke virtalähde. Tallennin on irrotettu virtalähteestä., Odota hetki tai irrota virtalähde ja kytke se uudelleen tallentimeen ja paina sitten mitä tahansa toimintopainiketta. 93

94 Ongelma Kun tallenninta käytetään verkkolaitteella, tallentimen näytössä näkyy hetken himmeä valo tallentimen pysäyttämisen jälkeen. Tyhjän 60/74/80- minuuttisen vakiolevyn toimintatila poikkeaa alustuksen jälkeisestä tai SonicStageohjelmistosta valitusta tilasta. Syy ja ratkaisu Tämä ongelma johtuu MD-levyn rajoituksesta. Tallentimen virta kytkeytyy pois päältä 3 minuuttia tallentimen pysäyttämisen jälkeen, jotta latautumisaika pöytälaturissa voitaisiin laskea. Kun käytät tyhjää 60/74/80-minuuttista vakiolevyä, laite käyttää Disc Mode -valikossa määritettyä toimintatilaa., Voit vaihtaa toimintatilan Disc Mode -valikosta. 94

95 Virheilmoitukset Jos tallentimen näytössä vilkkuu virheilmoitus, tarkista se alla olevan taulukon avulla. Viesti Merkitys ja ratkaisu AVLS NO VOLUME OPERATION BLANKDISC BUSY WAIT A MOMENT AVLS-asetukseksi on valittu AVLS On (käytössä), eikä äänenvoimakkuutta voida suurentaa., Valitse AVLS-asetukseksi AVLS Off (sivu 72). Laitteeseen on asetettu tyhjä levy. Tallennin käsittelee levytietoja. Olet yrittänyt käyttää tallenninta sen käsitellessä tallennettua tietoa., Odota, kunnes virheilmoitus poistuu näytöstä. (Joissakin harvinaisissa tapauksissa tämä saattaa kestää muutamia minuutteja.) CANNOT EDIT Valitsit tallennuksen aikana toiminnon : Set, : Release, Move tai Erase. Yritit poistaa raitamerkin ensimmäisen raidan tai ryhmän alusta. Yritit poistaa raitamerkin yhdistääksesi kaksi raitaa, joita tallennin ei voi yhdistää (esimerkiksi stereo- ja monotilassa tallennetut raidat). Yritit tallentaa raitamerkin päälle. Nimi, jota yritit muuttaa, sisältää merkkejä, joita laite ei tunnista., Nimiä ei voi muuttaa, jos ne sisältävät merkkejä, joita ei voi syöttää tallentimeen. CANNOT Yritit painaa X- tai T MARK -painiketta tahdistetun tallennuksen aikana. OPERATE CANNOT RECORD OR PLAY CANNOT SET CHARGE 5 C 35 C 41F 95F (SLOW kaukoohjaimessa) Charging DATA SAVE Toistettavaa äänidataa ei löydy. Äänidata tai levyn hallintatiedosto on vaurioitunut., Tyhjennä koko levy (sivu 67) tai suorita alustus (sivu 71). Yritit ottaa ajanmerkitsemisen käyttöön tahdistetussa äänityksessä. Valitsit RECVolume -asetuksen, kun tallennusta ei oltu keskeytetty., Aseta RECVolume, kun tallennus on keskeytetty. Yritit valita jonkin seuraavista asetuksista tallennuksen aikana: levymuisti nopeuden säätö toistotila tallennustila tallennusäänenvoimakkuus ryhmätallennustoiminto :REC. Yritit ladata akkua paikassa, jonka lämpötila ei ole sallituissa rajoissa., Lataa akku +5 C C:n lämpötilassa. Akkua ladataan. Tallennin kirjoittaa tietoja, kuten tallennettua dataa tai muokkaustietoja, järjestelmätiedostoon., Odota, kunnes viesti häviää näytöstä. 95

96 Viesti DC IN TOO HIGH DISC FULL D-L READY EJECT DISC OK End ERROR ERROR XX FORMAT ERROR DISC GROUP FULL HOLD IN MENU LOW BATTERY MEMORY OVER NAVIGATION NO BATTERY Merkitys ja ratkaisu Virtalähteen jännite on liian suuri (vakiovarusteisiin kuuluvaa verkkolaitetta tai suositeltua auton akkujohtoa ei ole käytetty)., Käytä vakiovarusteisiin kuuluvaa verkkolaitetta tai suositeltua auton akkujohtoa. Levyn jäljellä oleva tallennusaika on 12 sekuntia (SP-stereotila), 24 sekuntia (LP2-stereotila tai monotila), 36 sekuntia (LP4-stereotila) tai vähemmän., Vaihda levy. MD Simple Burner on nyt valmis tallentamaan CD-äänilevyn tallentimessa olevalle levylle helppokäyttötilaa käyttäen. (Katso kohtaa Ohjelmiston käyttö.) Tallennin on katkaissut yhteyden tietokoneeseen. Levyn voi poistaa tallentimesta turvallisesti ja USB-kaapelin voi irrottaa. Levy on loppunut kesken toiston tai >-painikkeen painamisen. Järjestelmässä on sisäinen toimintahäiriö., Yritä toimintoa uudelleen toistamalla vaiheet 1-3 kohdasta sivu 93. Järjestelmässä on sisäinen toimintahäiriö., Yritä toimintoa uudelleen toistamalla vaiheet 1-3 kohdasta sivu 93. Jos viesti tulee näyttöön uudelleen, ota yhteyttä lähimpään Sonyjälleenmyyjään. Tallentimeen on asetettu levy, jota laite ei tue. Tietokoneessa alustettu levy on asetettu laitteeseen., Aseta laitteeseen normaali MD-levy tai Hi-MD-levy., Kun alustat levyn tietokoneessa, muista käyttää SonicStage -ohjelmistoa. Yritit luoda 256. ryhmän Hi-MD-levylle tai 100. ryhmän vakiolevylle., Voit luoda levylle korkeintaan 255 ryhmää (Hi-MD-levy) tai 99 ryhmää (vakiolevy). Huolehdi siitä, että ryhmien lukumäärä on enintään 255 tai 99. Tallennin on lukittu., Avaa lukitus liu'uttamalla HOLD-kytkintä nuolen vastaiseen suuntaan (sivu 16). Painoit kauko-ohjaimen painiketta samalla, kun valitsit valikon tallentimesta. Painoit tallentimen painiketta samalla, kun valitsit valikon kaukoohjaimesta. Paristot ovat heikot., Lataa akku tai vaihda kuivaparistot (sivu 15). Yritit tallentaa paikassa, jossa tallennin altistuu jatkuvalle tärinälle., Aseta tallennin vakaalle alustalle ja aloita tallentaminen uudelleen. Painoit kauko-ohjaimen painiketta samalla, kun valitsit päätoistotilan tallentimesta. Yritit ladata akkua, jota ei voi ladata., Aseta ladattava akku laturiin ja aloita lataus uudelleen. 96

97 Viesti NO BOOKMARK TRACK NO DIGITAL COPY NO DISC NO DISC MEMORY Valitsit kirjanmerkkitoiston lisäämättä levylle kirjanmerkkejä., Lisää kirjanmerkit (sivu 44). Yritit kopioida levyä, joka on suojattu Serial Copy Management -järjestelmällä. Et voi kopioida digitaalisesti tallennetusta lähteestä käyttämällä digitaalista liitäntää., Käytä sen sijaan analogista liitäntää (sivu 35). Yritit toistaa tai tallentaa, vaikka tallentimessa ei ole levyä., Aseta MD-levy tallentimeen. Yritit poistaa asetuksen levyn levymuistista, vaikka levyllä ei ole levymuistiasetuksia (sivu 74). NO GROUP Valitsit ryhmäpoistotoiminnon : Erase, vaikka levyllä ei ole ryhmäasetuksia., Et voi poistaa ryhmiä levyltä, jolla ei ole ryhmiä. Yritit vapauttaa ryhmäasetuksen levyltä, jolla ei ole ryhmiä., Aseta soittimeen levy, jossa on ryhmäasetuksia. NO INPUT SIGNAL NO NAME NON GROUPED TRACK NO OPERATE NotENOUGH POWER TO EDIT NotENOUGH POWER TO REC NO TITLE NO TRACK Merkitys ja ratkaisu Tallennin ei tunnistanut digitaalisia tulosignaaleja., Varmista, että lähde on kytketty kunnolla tallentimeen (sivu 19). Yritit valita Artist -asetuksen päätoistotilassa levyllä, jolla ei ole artistin nimitietoja. Yritit valita hakuasetukseksi by Artist levyllä, jolla ei ole artistin nimitietoja. Valitsit ryhmätoiminnon : Move tai : Erase tai yritit nimetä ryhmän, kun tallennin oli pysäytystilassa tai toisti raitaa, joka ei kuulu ryhmään., Valitse raita, joka kuuluu muokattavaan ryhmään, ja valitse muokkaustoiminto uudelleen. Yritit käyttää ryhmänvaihtotoimintoa samalla, kun ohjelmoit raitaa kauko-ohjaimella. Yritit muokata yhden gigatavun Hi-MD-levyä, mutta lataus ei riitä muokkaamiseen (sivu 90)., Yhdistä verkkolaite tallentimeen tai aseta laitteeseen täysin ladattu ladattava paristo tai uusi alkalikuivaparisto. Yritit tallentaa yhden gigatavun Hi-MD-levylle, mutta lataus ei riitä tallentamiseen (sivu 87)., Yhdistä verkkolaite tallentimeen tai aseta laitteeseen täysin ladattu ladattava paristo tai uusi alkalikuivaparisto. Yritit valita Album -asetuksen päätoistotilassa levyllä, jolla ei ole albumin nimitietoja. Yritit valita hakuasetukseksi by Album levyllä, jolla ei ole albumin nimitietoja. Yritit toistaa levyn, jolle ei ole tallennettu raitoja., Aseta tallentimeen tallennettu levy. 97

98 Viesti NO TRACK IS SELECTED P/B ONLY DISC PC MD PROTECTED DISC PUSH STOP BUTTON READ ERROR REC ERROR REHEARSAL SYSTEM FILE WRITING TEMP OVER REC STOP TITLE FULL TOC DATA ERROR TRACK FULL Merkitys ja ratkaisu Valitsit : Move tai : Erase tai yritit nimetä raidan valitsematta raitaa ensin., Valitse haluamasi raita ja tee muokkaus uudelleen. Yritit tallentaa tai muokata esimasteroitua eli valmista levyä, jota voidaan vain toistaa (P/B tulee sanasta playback eli toisto)., Aseta tallentimeen tallennettava levy. Tallennin on liitetty tietokoneeseen. Yritit tallentaa levylle tai muokata MD-levyä, jonka kieleke on tallennussuojausasennossa., Liu'uta kieleke takaisin (sivu 83). Yritit avata kannen liu'uttamalla OPEN-kytkintä, kun tallennin oli tallentamassa levytietoja ja se oli kytkettynä tietokoneeseen USB-kaapelilla., Toimen voi tehdä vain x-painikkeen painamisen jälkeen, ja kun teksti SYSTEM FILE WRITING on poistunut näytöstä. Tallennin ei pysty lukemaan levyn tietoja kunnolla., Aseta levy uudelleen tallentimeen. Tallennus ei onnistunut oikein., Sijoita tallennin paikkaan, jossa se ei altistu tärinälle, ja tallenna uudelleen. Levyssä on öljykalvo tai sormenjälkiä, se on naarmuuntunut tai se ei ole standardilevy., Yritä tallentaa toiselle levylle. Painoit jotain muuta painiketta kuin VOL +, tai x raitojen jakamiskohtaa siirtäessäsi. Tallennin tallentaa parhaillaan tietoja (raidan aloitus- ja lopetuskohtaa) muistista levylle., Odota, kunnes toimenpide on päättynyt. Älä altista tallenninta iskuille äläkä katkaise laitteen virransaantia. Tallennin on ylikuumentunut., Anna tallentimen jäähtyä. Yritit syöttää enemmän kuin 200 kirjainta raidan, ryhmän tai levyn nimeen. Yritit syöttää nimiin enemmän kuin noin kirjainta (Hi-MD-tilassa) tai kirjainta (MD-tilassa). Tallennin ei pysty lukemaan levyn tietoja kunnolla., Aseta laitteeseen toinen levy., Jos voit tyhjentää koko levyn, tee se (sivu 67). Yritit tallentaa yli raitaa levylle Hi-MD-tilassa tai yli 254 raitaa levylle MD-tilassa., Poista tarpeettomia raitoja (sivu 66). 98

99 Viesti TrkFromPC NO EDIT TrkFromPC NO REC Merkitys ja ratkaisu Yritit yhdistää tai jakaa tietokoneesta siirrettyjä raitoja., Siirrettyjä raitoja ei voi yhdistää eikä jakaa. Yritit yhdistää tai jakaa raitoja, jotka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmiston avulla., Et voi yhdistää tai jakaa raitoja, jotka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmiston avulla. Olet yrittänyt tallentaa tietokoneesta siirretyn suojatun raidan päälle. Yritit tallentaa sellaisen raidan päälle, joka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmiston avulla., Et voi tallentaa uutta materiaalia suojatun raidan keskelle tai sellaisen raidan keskelle, joka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmiston avulla. 99

100 Selitykset Tietoja Hi-MD-formaatista Hi-MD on uusi MiniDisc-formaatti. Uutta ATRAC3plus-äänenpakkaustekniikkaa hyödyntävä Hi-MD on uusi tallennusformaatti, jonka tallennusaika on pidempi kuin tavallisten MD-levyjen. Hi-MD-levyille voi tallentaa myös muuta dataa kuin ääntä, kuten tekstiä ja kuvia. Lisätietoja Hi-MD-formaatista on laitteen mukana toimitetussa Mitä voit tehdä Hi-MD Walkman - soittimellasi -lehtisessä. Tietoja ATRAC3plus-formaatista ATRAC3plus on parannettu versio ATRAC3-formaatista. Kun ATRAC3 (käytetään LP2- ja LP4-tilassa) saavuttaa kymmenkertaisen pakkaussuhteen CD-levyyn verrattuna, ATRAC3plus (käytetään Hi-SP- ja Hi-LP-tilassa) saavuttaa 20-kertaisen pakkaussuhteen, eikä äänenlaatu heikkene lainkaan. Hi-MD-tila ja MD-tila Tässä tallentimessa on kaksi toimintatilaa ( Hi-MD-tila ja MD-tila ), jotka laite tunnistaa automaattisesti, kun levy asetetaan tallentimeen. Jos asetat tallentimeen tyhjän levyn, voit valita kumman tahansa toimintatilan tallennusta varten (paitsi jos käytössä on Hi-MD-levy, joka tukee vain Hi-MD-tilaa). Kun käytät tyhjää levyä, valitse Disc Mode -asetukseksi joko Hi-MD tai MD. Tietoja Linear PCM -formaatista Linear PCM on digitaalinen, pakkaamaton äänenkoodausjärjestelmä. Tässä tilassa tehtyjen tallennusten äänenlaatu vastaa CD-levyjen tasoa. Mitä tarkoittaa äänetön? Äänetön kuvaa tallentimen tilaa, jossa tulojännite on noin 4,8 mv käytettäessä analogista tulosignaalia tai äänenvoimakkuus alle 89 db käytettäessä digitaalista tulosignaalia optisen (digitaalisen) liitännän kautta (kun 0 db on täysi bitti tämä on MD-levyn suurin mahdollinen tallennuksen äänenvoimakkuus). Tietoja järjestelmätiedostosta ( System File ) Järjestelmätiedostoa käytetään muiden kuin äänitiedostojen tallentamiseen. Tällaisia tietoja ovat esimerkiksi raitojen numerot. Jos MiniDisciä verrataan kirjaan, järjestelmätiedostoa voisi verrata kirjan sisällysluetteloon. Tallennin kirjoittaa järjestelmätiedoston uudelleen aina, kun käyttäjä esimerkiksi tallentaa äänidataa, lisää tai poistaa raitamerkkejä tai siirtää raitoja. (Näyttöön tulee teksti SYSTEM FILE WRITING, kun tallennin kirjoittaa järjestelmätiedostoa.) Kun tallennin kirjoittaa levytietoja, älä siirrä tai heiluta sitä tai irrota sitä virtalähteestä. Muuten tiedot voidaan tallentaa väärin, tai levyn sisältöä voi hävitä. 100

101 Levyjen tallennusajat Kun levyä käytetään Hi-MD-tilassa Tallentimella tallennettaessa Tallentimen tallennustila Pakkauksen hallinta/ bittinopeus PCM Linear PCM/ 1,4 Mbps Hi-SP ATRAC3plus/ 256 kbps Hi-LP ATRAC3plus/ 64 kbps Siirrettäessä tietokoneesta Pakkauksen hallinta/ bittinopeus Linear PCM/1,4 Mbps ATRAC3plus/256 kbps 1) Arvioitu aika 2) Kun siirrät 5 minuutin raitoja 1 Gt:n Hi-MD-levy 1 tunti 34 minuuttia 7 tuntia 55 minuuttia Tallennusaika 1) 80 minuutin vakiolevy 74 minuutin vakiolevy 60 minuutin vakiolevy 28 minuuttia 26 minuuttia 21 minuuttia 2 tuntia 20 minuuttia 34 tuntia 10 tuntia 10 minuuttia 1 Gt:n Hi-MD-levy 1 tunti 34 minuuttia 7 tuntia 55 minuuttia 2 tuntia 10 minuuttia 9 tuntia 25 minuuttia Tallennusaika 1)2) 80 minuutin vakiolevy 74 minuutin vakiolevy 1 tunti 45 minuuttia 7 tuntia 40 minuuttia 60 minuutin vakiolevy 28 minuuttia 26 minuuttia 21 minuuttia 2 tuntia 20 minuuttia ATRAC3plus/64 kbps 34 tuntia 10 tuntia 10 minuuttia ATRAC3plus/48 kbps 45 tuntia 13 tuntia 30 minuuttia ATRAC3/132 kbps ATRAC3/105 kbps ATRAC3/66 kbps 16 tuntia 30 minuuttia 20 tuntia 50 minuuttia 32 tuntia 50 minuuttia 4 tuntia 50 minuuttia 6 tuntia 10 minuuttia 9 tuntia 50 minuuttia 2 tuntia 10 minuuttia 9 tuntia 25 minuuttia 12 tuntia 30 minuuttia 4 tuntia 30 minuuttia 5 tuntia 40 minuuttia 1 tunti 45 minuuttia 7 tuntia 40 minuuttia 10 tuntia 10 minuuttia 3 tuntia 40 minuuttia 4 tuntia 40 minuuttia 9 tuntia 7 tuntia 20 minuuttia 101

102 Kun levyä käytetään MD-tilassa Tallentimella tallennettaessa Tallennusaika 1) Tallentimen tallennustila Pakkauksen hallinta/ bittinopeus 1) Arvioitu aika 2) Kun siirrät 5 minuutin raitoja 80 minuutin vakiolevy 74 minuutin vakiolevy 60 minuutin vakiolevy SP ATRAC/292 kbps 80 minuuttia 74 minuuttia 60 minuuttia LP2 ATRAC3/132 kbps 2 tuntia 40 minuuttia 2 tuntia 28 minuuttia 2 tuntia LP4 ATRAC3/66 kbps 5 tuntia 20 minuuttia MONO (mono) Mono 2 tuntia 40 minuuttia 4 tuntia 56 minuuttia 2 tuntia 28 minuuttia Siirrettäessä tietokoneesta Tallennusaika 1)2) Pakkauksen hallinta/ bittinopeus 80 minuutin vakiolevy 74 minuutin vakiolevy 4 tuntia 2 tuntia 60 minuutin vakiolevy ATRAC (stereo) / 292 kbps 80 minuuttia 74 minuuttia 60 minuuttia ATRAC3/132, 105 kbps 2 tuntia 2 tuntia 2 tuntia 40 minuuttia 28 minuuttia ATRAC3/66 kbps 5 tuntia 20 minuuttia 4 tuntia 56 minuuttia 4 tuntia 102

103 Huomautus digitaalisesta tallentamisesta Tämä tallennin käyttää Serial Copy Management -suojausjärjestelmää, joka sallii ainoastaan ensimmäisen vaiheen digitaalisten kopioiden tekemisen esimasteroidusta valmiista materiaalista. Voit tehdä kopioita itse tallennetuista levyistä vain käyttämällä analogisia lähtöliitäntöjä. Esimasteroidut eli valmiit tallenteet, kuten CD- tai MD-levyt. Mikrofoni, levysoitin, viritin, jne. (analogisilla lähtöliitännöillä). Digitaalinen tallennus Analoginen tallennus Itse tallennettu levy Itse tallennettu levy Ei digitaalista tallennusta Tallennettava levy Digitaalinen tallennus Tallennettava levy Ei digitaalista tallennusta Tallennettava levy Tietokoneesta siirrettyjen raitojen muokkausrajoitukset Tämä laite on suunniteltu siten, että muokkaustoiminnot (kuten raitamerkkien lisääminen ja poistaminen) eivät onnistu sellaisilla raidoilla, jotka on siirretty tietokoneesta. Tämä siksi, että tietokoneesta siirretyt raidat voitaisiin siirtää takaisin tietokoneeseen. Jos haluat muokata näitä raitoja, siirrä ne takaisin tietokoneeseen ja muokkaa niitä tietokoneella. DSP-signaalinkäsittelyn TYPE-S ATRAC/ATRAC3-koodausta varten Tässä tallentimessa käytetään DSP TYPE-S -koodausta, joka on Sonyn digitaalisilla signaaliprosessoreilla (DSP) varustettujen MiniDisc-laitteiden standardi. Tällä menetelmällä saadaan erinomainen äänenlaatu, kun tallentimella tallennetaan raitoja MDLP-tilassa. Tallennin on myös DSP TYPE-R -yhteensopiva, joten sen äänentoisto on laadukas myös tallennettaessa tai toistettaessa raitoja SP-tilassa eli normaalissa stereotilassa. Äänen hyppimisen estäminen (G-PROTECTION) G-PROTECTION-toiminto on kehitetty tarjoamaan parempaa tärinänkestävyyttä kuin nykyisissä soittimissa. 103

104 Digitaalisen (optisen) ja analogisen (linjatasoisen) tulon erot Tämän laitteen tuloliitäntä toimii sekä digitaalisena että analogisena tuloliitäntänä. Kytke tallennin CD- tai kasettisoittimeen joko digitaalisen (optisen) tai analogisen tulon (linjatulon) kautta. Katso ohjeet digitaalisen (optisen) tulon kautta tallentamisesta kohdasta Levyn tallentaminen heti (sivu 19) ja analogisen (linjatasoisen) tulon kautta tallentamisesta kohdasta Tallentaminen televisiosta tai radiosta (analoginen tallentaminen) (sivu 35). Ero Digitaalinen (optinen) äänitulo Analoginen äänitulo (linjatulo) Liitettävä lähde Käytettävä johto Lähteestä tuleva signaali Raitamerkit 1) Tallennuksen äänenvoimakkuus Digitaalisella (optisella) lähtöliittimellä varustetut laitteet (CD-soitin, DVD-soitin jne.) Optinen johto, jossa on optinen liitin tai optinen miniliitin (sivu 19) Digitaalinen Merkitään (kopioidaan) automaattisesti: samoihin kohtiin kuin lähteessä (jos lähde on CD- tai MD-levy). jos tallennuksessa on yli 2 sekunnin äänetön (sivu 100) tai erittäin hiljainen jakso (jos lähde on muu kuin CD- tai MD-levy). kun tallennin on taukotilassa (tahdistetun tallennuksen aikana on vähintään kolmen sekunnin äänetön jakso). Sama kuin lähteessä. Voidaan myös säätää manuaalisesti (digitaalinen tallennetun äänenvoimakkuuden säätö) ( Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti, sivu 36). Analogisella (linjatasoisella) lähtöliittimellä varustetut laitteet (kasettisoitin, radio, levysoitin jne.) Linjajohto, jossa on 2 phonoliitintä tai stereominiliitin (sivu 35) Analoginen Vaikka tallentimeen on kytketty digitaalinen lähde (kuten CDsoitin), tallentimeen lähetettävä signaali on analoginen. Merkitään automaattisesti: yli 2 sekunnin äänettömän (sivu 100) tai erittäin hiljaisen jakson jälkeen. kun tallennus keskeytetään taukopainikkeella. Säädetään automaattisesti. Voidaan säätää myös manuaalisesti ( Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti, sivu 36). 1) Voit poistaa tarpeettomat raitamerkit tallennuksen jälkeen ( Raitojen yhdistäminen, sivu 70). Huomautus Raitamerkit saattavat kopioitua väärin seuraavissa tapauksissa: kun tallennat joistakin digitaalista (optista) tuloa käyttävistä CD-soittimista tai monilevysoittimista kun lähde on satunnaistoistotilassa tai ohjelmoidun toiston tilassa käytettäessä digitaalista (optista) tuloa. Käytä lähteessä tällöin normaalia toistotilaa. kun tallennat digitaalisella äänellä lähetettyjä ohjelmia (esimerkiksi digitaalitelevisiosta) digitaalista (optista) äänituloa käyttäen. 104

105 105

106 Mitä voit tehdä MD Simple Burner/ SonicStage-ohjelmistolla Mitä voit tehdä MD Simple Burner -ohjelmistolla MD Simple Burner -ohjelmistolla voit tallentaa musiikkiraitoja tietokoneen CD-asemaan asetetulta ääni-cd-levyltä MD Walkman -laitteeseen niin, ettei raitoja tarvitse ensin tallentaa tietokoneeseen. MD Walkman Ääni-CD Mitä voit tehdä SonicStage-ohjelmistolla SonicStage-ohjelmistolla voit tuoda äänidataa tietokoneeseen esimerkiksi CD-levyiltä ja Internetistä ja siirtää tietokoneeseen tallennetun äänidatan MD-levylle. Ääni-CD MD Walkman Tuo Siirrä Internet MP3- ja WAV-muotoiset musiikkitiedostot 106

107 MD Walkman -laitteen perustoiminnot MD Simple Burner SonicStage Vaaditun järjestelmäympäristön varmistaminen (sivu 108) Ohjelmiston asentaminen tietokoneeseen (sivu 109) MD Walkman -laitteen kytkeminen tietokoneeseen (katso Tallentimen käyttö) Musiikkiraitojen tallentaminen tietokoneen CD-asemaan asetetulta ääni-cdlevyltä (sivu 110) Äänidatan tuominen tietokoneeseen (sivu 114) MD Walkman -laitteen kytkeminen tietokoneeseen (katso Tallentimen käyttö) Äänidatan siirtäminen tietokoneesta (sivu 116) Ohjelmiston käyttö MD-levyn kuunteleminen 107

108 Asentaminen 108 Vaaditun järjestelmäympäristön varmistaminen Järjestelmävaatimukset MD Walkmania ja SonicStage-/MD Simple Burner -ohjelmistoa voi käyttää vain seuraavassa järjestelmäympäristössä. Tietokone IBM PC/AT tai vastaava tietokone Prosessori: vähintään Pentium II 400 MHz (suositus on vähintään Pentium III 450 MHz). Kiintolevyaseman tila: vähintään 200 Mt (suositus on vähintään 1,5 Gt). (Tilan määrä riippuu Windowsin versiosta ja kiintolevylle tallennetuista musiikkitiedostoista.) RAM: vähintään 64 Mt (suositus on 128 Mt). Muut CD-asema (joka pystyy toistamaan digitaalisia tallenteita WDMtekniikalla) Äänikortti USB-portti (joka tukee USB:tä [aiemmin USB 1.1]) Käyttöjärjestelmä Tehtaassa asennettu: Windows XP Media Center Edition 2004/Windows XP Media Center Edition/Windows XP Professional/Windows XP Home Edition/ Windows 2000 Professional/Windows Millennium Edition/Windows 98 Second Edition Näyttö Vähintään High Color -näyttö (16 bittiä), resoluutio vähintään pikseliä (suositus on vähintään pikseliä) Muut Internet-yhteys: Web-rekisteröintiä, EMD-palveluita ja CDDB:tä varten. Windows Media Player (vähintään versio 7.0) asennettuna WMAtiedostojen toistoa varten Seuraavat ympäristöt eivät tue tätä ohjelmistoa: Muut käyttöjärjestelmät Itse kootut tietokoneet tai käyttöjärjestelmät Ympäristö, joka on alkuperäisen valmistajan asentaman käyttöjärjestelmän päivitysversio Monen käyttöjärjestelmän ympäristö Monen näytön ympäristö Macintosh. Huomautuksia Emme takaa, että ohjelmisto toimii täysin moitteettomasti kaikissa tietokoneissa, jotka täyttävät järjestelmävaatimukset. Windows XP- ja Windows 2000 Professional -käyttöjärjestelmän NTFS-formaattia voi käyttää vain perustehdasasetuksilla. Emme takaa, että ohjelmisto toimii täysin moitteettomasti kaikkien tietokoneiden järjestelmien keskeytys- tai lepotilatoimintoja käytettäessä. Windows 2000 Professionalin käyttäjät: asenna Service Pack 3 tai uudempi versio, ennen kuin käytät ohjelmistoa.

109 Ohjelmiston asentaminen tietokoneeseen Ennen ohjelmiston asentamista Sulje virustentorjuntaohjelmisto, sillä se käyttää yleensä paljon järjestelmäresursseja. Kun käytössä on MD Walkman, muista asentaa ohjelma toimitetulla CD-ROM-levyllä. Jos OpenMG Jukebox, SonicStage tai Net MD Simple Burner on jo asennettu, uusi ohjelma korvaa ohjelman edellisen version. Ohjelman uuteen versioon on lisätty uusia toimintoja, mutta myös vanhat toiminnot säilyvät. Jos SonicStage Premium tai SonicStage Simple Burner on jo asennettu, ohjelman aikaisempi versio säilyy uuden version rinnalla. Voit käyttää ohjelman aikaisemmalla versiolla rekisteröityjä musiikkitiedostoja myös sen jälkeen, kun SonicStage on asennettu. Musiikkidatasta kannattaa ottaa varmuuden vuoksi varmuuskopiot. Datan varmuuskopioinnista on lisätietoja kohdassa [Backing Up My Library] [Backing Up Data to a Disk] SonicStage Help -ohjeessa. Jos MD Walkman on kytketty tietokoneeseen USB-kaapelilla, muista irrottaa USB-kaapeli ennen ohjelmiston asentamista. 1 Kytke tietokone päälle ja käynnistä Windows. 2 Aseta vakiovarusteisiin kuuluva CD-ROM-levy tietokoneen CD-asemaan. Asennusohjelma käynnistyy automaattisesti, ja näyttöön tulee asennusikkuna. Asennusohjelma saattaa pyytää valitsemaan maan. Noudata tällöin näyttöön tulevia ohjeita. 3 Napsauta kohtaa [Install SonicStage and MD Simple Burner] ja noudata näyttöön tulevia ohjeita. Valitse [Install SonicStage and MD Simple Burner] Lue ohjeet huolellisesti. Joillain alueilla muut kuin [Install SonicStage and MD Simple Burner] -painike saattavat erota kuvassa näkyvistä painikkeista. Asennus kestää noin minuuttia. Asennusaika riippuu käyttöjärjestelmästä. Käynnistä kone uudelleen vasta, kun asennus on päättynyt. Onnistuiko ohjelmiston asentaminen? Jos asennuksen aikana esiintyi ongelmia, katso Vianmääritys (sivu 127). 109

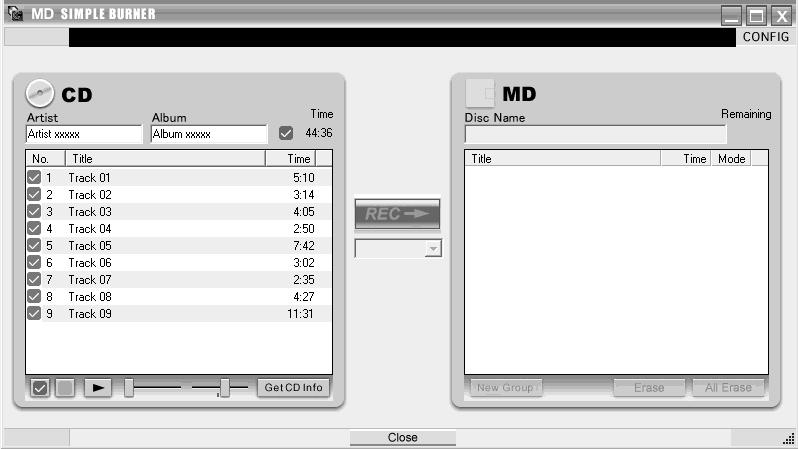

110 MD Simple Burner -ohjeen käyttäminen Ennen MD Simple Burner -ohjelmiston käyttöä MD Simple Burner -ohjelmistolla voit tallentaa musiikkiraitoja tietokoneen CD-asemaan asetetulta ääni-cd-levyltä MD Walkman -laitteeseen. Ääni-CD-levyltä voi tallentaa kahdella eri tavalla. Helppokäyttötila (sivu 111) MD Walkman -laitteen toiminnoilla voit tallentaa koko CD-levyn tai pelkästään ensimmäisen raidan käynnistämättä MD Simple Burner -ohjelmistoa. Vakiotila (sivu 112) Voit käyttää tallentamiseen tietokoneen toimintoja käynnistämällä MD Simple Burner -ohjelmiston. Tällöin voit tallentaa koko CD-levyn tai vain valitut raidat. Huomautuksia MD Simple Burner -ohjelmiston kanssa voi käyttää vain CD-levyjä, joissa on -merkintä. Kopiosuojatut CD-levyt eivät välttämättä toimi normaalisti. Et voi tallentaa Helppokäyttötila -tilassa, kun MD Simple Burner -ohjelmisto on Vakiotila -tilassa tai kun OpenMG-ohjelmisto (esimerkiksi SonicStage tai OpenMG Jukebox) on käytössä. 110

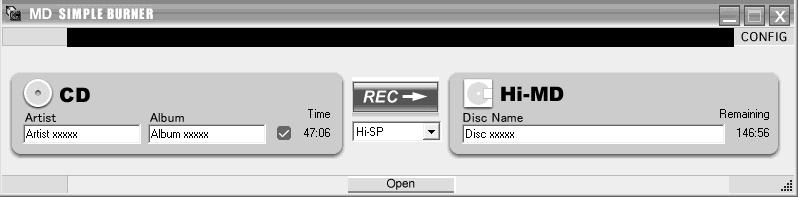

111 Tallentaminen MD Walkman -toimintojen avulla (Helppokäyttötila) 1 Aseta MD Walkman -laitteeseen tallentava levy ja kytke MD Walkman tietokoneeseen. Lisätietoja kytkennöistä on luvussa Tallentimen käyttö. Älä kytke virtalähdettä tai USB-kaapelia, ennen kuin data on siirretty kokonaan. 2 Aseta tietokoneen CD-asemaan ääni-cd-levy, jonka haluat tallentaa. CDDB-rekisteröinti-ikkuna tulee näyttöön, kun käytät CDDB:tä ensimmäistä kertaa. Voit käyttää CDDB:tä, kun kytket tietokoneen Internetiin. 3 Paina ja liu'uta zrec-kytkintä MD Walkman laitteessa. Tallennus alkaa. CD-levyn kaikki raidat tallennetaan uutena ryhmänä. Tallennuksen lopettaminen Napsauta -painiketta tietokoneen näytössä. Kun ensimmäistä raitaa tallennetaan, voit pysäyttää tallennuksen painamalla x (pysäytys) -näppäintä MD Walkman -laitteessa. Tallennustilan asettaminen Ennen kuin aloitat tallentamisen, napsauta hiiren oikealla painikkeella tehtäväpalkin MD Simple Burner -kuvaketta ja valitse [recording mode]. Pelkästään ensimmäisen raidan tallentaminen Ennen kuin aloitat tallentamisen, napsauta hiiren oikealla painikkeella tehtäväpalkin MD Simple Burner -kuvaketta ja valitse [Recording settings] [Record 1st Track Only]. Tilan valitseminen, kun CDDB sisältää useita tietoja Napsauta hiiren oikealla painikkeella tehtäväpalkin MD Simple Burner -kuvaketta ja valitse [CDDB(r)] [Multiple Matches]. [User Selection]: Näyttöön tulee valintaikkuna. [No Resolve]: CD-tietoja ei ladata. [First Choice]: Ensimmäinen tieto ladataan. 111

112 Tallentaminen tietokoneen toiminnoilla (Vakiotila) Käynnistä MD Simple Burner valitsemalla [Start] [All Programs]* [MD Simple Burner] [MD Simple Burner]. [Programs], jos käyttöjärjestelmänä on Windows 2000 Professional/Windows Millennium Edition/ Windows 98 Second Edition z Voit käynnistää MD Simple Burner -ohjelmiston myös seuraavasti: Kaksoisnapsauta tehtäväpalkin MD Simple Burner -kuvaketta tai napsauta kuvaketta hiiren kakkospainikkeella ja valitse [Show Standard Mode]. Kaksoisnapsauta MD Simple Burner -kuvaketta työpöydällä. CD-levyn kaikkien raitojen tallennusikkuna [REC/STOP] Napsauta tätä, kun haluat aloittaa CD-levyn kaikkien raitojen tallentamisen uutena ryhmänä. Valitse [Stop], kun haluat lopettaa tallentamisen. CD-kuvake CD-levyltä valittujen raitojen kokonaisaika MD -kuvake Levyn nimi (MD) Artistin nimi (CD) Albumin nimi (CD) [OPEN] Napsauta tätä, kun haluat avata sivulla 113 näkyvän näytön. MD-levyn jäljellä oleva tallennusaika Tallennustilan pudotusvalikko 112

113 Ääni-CD-levyn valittujen raitojen tallennusikkuna Raidan tiedot (CD) CD-levyltä valittujen Artistin nimi raitojen kokonaisaika [REC/ Albumin nimi STOP] [CONFIG] Tätä napsauttamalla voit - valita CD-ROM-aseman - tarkastaa MD Simple Burner -ohjelman versiotiedot - vahvistaa CDDB:ssä rekisteröidyt CD-tiedot. Levyn nimi (MD) Raidan tiedot (MD) Voit muuttaa raidan nimeä ja numeroa. [Get CD info] Ääni-CD-levyn tiedot (esimerkiksi albumin ja raidan nimi) siirretään raitaluetteloon. [New Group] Tallennustilan pudotusvalikko [CLOSE] Napsauta tätä, kun haluat sulkea sivulla 112 näkyvän näytön. CD-levyn toiminnot Näillä säätimillä voit vahvistaa raidat, jotka tallennetaan ääni-cd-levyltä. Poista kaikkien raitojen valinnat napsauttamalla tätä. Valitse kaikki raidat napsauttamalla tätä. Valitse ruudut Valitse tallennettavien raitojen valintaruutu. [Erase] [All Erase] MD-levyn jäljellä oleva aika 113

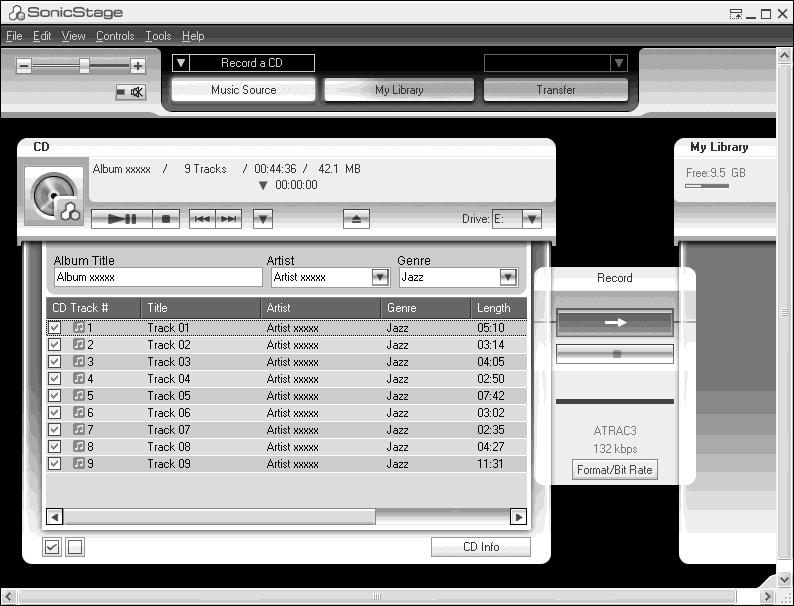

114 SonicStage-ohjelman käyttäminen Äänidatan siirtäminen Tässä luvussa neuvotaan, miten tallennat äänidataa ääni-cd-levyltä tietokoneen kiintolevylle SonicStage-ohjelmiston My Library -kansioon. Voit tallentaa tai tuoda musiikkia myös Internetistä, tietokoneen kiintolevyltä ja muista lähteistä. Lisätietoja on SonicStage Help -ohjeessa. Huomautuksia SonicStage-ohjelmiston kanssa voi käyttää vain CD-levyjä, joissa on Kopiosuojatut CD-levyt eivät välttämättä toimi normaalisti. -merkintä. Lähteen ilmaisin [Music Source] [CD Info] [Format/Bit Rate] 1 Käynnistä SonicStage. Valitse [Start] [All Programs] * [SonicStage] [SonicStage]. [Programs], jos käyttöjärjestelmänä on Windows 2000 Professional/Windows Millennium Edition/Windows 98 Second Edition SonicStage käynnistyy, ja näyttöön tulee ohjelmiston pääikkuna. z Voit käynnistää SonicStage-ohjelmiston myös kaksoisnapsauttamalla työpöydän ([SonicStage]-kuvake). -kuvaketta 2 Aseta tietokoneen CD-asemaan ääni-cd-levy, jonka haluat tallentaa. Näytön vasemmassa yläkulmassa olevaksi lähteen ilmaisimeksi tulee [Record a CD]. 3 Napsauta [Music Source] -painiketta. Ääni-CD-levyn sisältö näkyy musiikkiluettelossa (näytön vasemmassa laidassa). 114

115 4 Jos et halua tallentaa kaikkia raitoja, poista valinta poistettavien raitojen valintaruudusta ( ). Jos poistit väärän raidan valinnan, voit palauttaa sen napsauttamalla ruutua uudelleen. Jos haluat valita kaikki ruudut, valitse. Jos haluat poistaa kaikkien ruutujen valinnan, valitse. 5 Vaihda tarvittaessa ääni-cd-levyn tallentamisessa käytettävä muoto ja bittinopeus. Kun napsautat näytön oikeassa laidassa sijaitsevaa kohtaa [Format/Bit Rate], näyttöön tulee CD Recording Format [My library] -valintaikkuna. Tässä valintaikkunassa voit valita ääni-cd-levyn tallentamisessa käytettävän muodon ja bittinopeuden. 6 Napsauta -painiketta. Vaiheessa 4 valittujen raitojen tallentaminen alkaa. Tallennuksen lopettaminen Napsauta -painiketta. z Jos albumin, artistin ja raidan nimiä tai muita CD-tietoja ei haettu automaattisesti, napsauta näytön oikeassa laidassa olevaa [CD Info] -kohtaa. Tarvitset tietojen hakemiseen Internet-yhteyden. 115

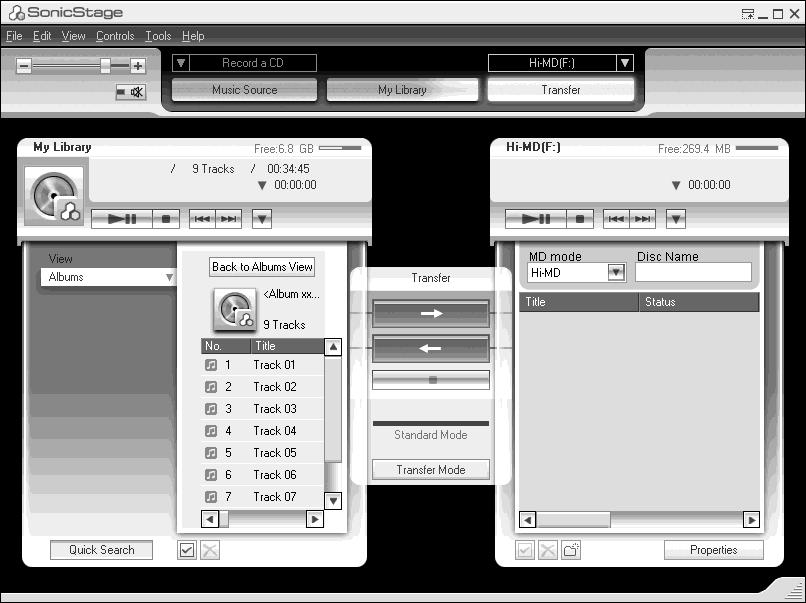

116 Äänidatan siirtäminen tietokoneesta MD Walkman -laitteeseen SonicStage-ohjelmiston My Library -kirjastoon tallennettu äänidata voidaan siirtää MD Walkman -laitteeseen rajattoman monta kertaa. Siirtokohdeluettelo [Transfer] My Library -luettelo [Transfer Mode] 1 Liitä MD Walkman -laite tietokoneeseen. Lisätietoja liitännöistä on kohdassa Tallentimen käyttö. Älä kytke virtalähdettä tai USB-kaapelia, ennen kuin data on siirretty kokonaan. 2 Valitse siirtokohde näytön oikealla puolella olevasta siirtokohdeluettelosta ja valitse [Transfer]. Siirtonäyttö (Hi-MD tai Net MD) aukeaa. 3 Valitse siirrettävät raidat näytön vasemmalla puolella sijaitsevasta My Library -luettelosta. Jos haluat siirtää enemmän kuin yhden raidan, pidä [Ctrl]-näppäintä alhaalla, kun valitset raidat. Jos haluat siirtää albumin kaikki raidat, napsauta albumia. 116

117 4 Vaihda siirtotilaa tarvittaessa. Oletusasetuksen mukaan muodossa OpenMG (PCM/ATRAC3/ATRAC3plus) olevat raidat siirretään samassa muodossa ja samalla bittinopeudella (normaali siirto). Jos laite on kytketty tietokoneeseen, joka ei tue yllä mainittua muotoa, laitteen käyttämä muoto ja siirtonopeus otetaan käyttöön. Joskus tämä saattaa viedä aikaa. Jos haluat muuttaa muotoa ja bittinopeutta, napsauta näytön keskellä olevaa [Transfer Mode] -kohtaa, jolloin Transfer Mode Settings -valintaikkuna tulee näyttöön. 5 Napsauta -painiketta. Vaiheessa 3 valittujen raitojen siirto alkaa. Siirron pysäyttäminen Napsauta -painiketta. Hi-MD Walkman -laitteeseen siirrettäessä Jos haluat toistaa siirretyt raidat Net MD Walkman -laitteella, joka ei tue Hi-MD-tilaa, valitse tilaksi [Net MD] (toimintatila) näytön oikeasta laidasta vaiheen 2 jälkeen. Tämä toimintatila voidaan valita vain, kun tallennukseen käytetään vakiolevyä Hi-MD-tilassa. Huomautuksia Siirto epäonnistuu ja näyttöön tulee virheilmoitus seuraavissa tapauksissa: Levyllä ei ole riittävästi vapaata tilaa. Raidan toistoa on rajoitettu. Siirron aikana järjestelmän keskeytys- ja lepotilatoiminnot eivät ole käytettävissä. SonicStage-ohjelmiston lisäämän tekstin tyypistä ja merkkien määrästä riippuu, näkyykö teksti kytketyn MD Walkman -laitteen näytössä. Tämä johtuu kytketyn MD Walkman -laitteen rajoituksista. 117

118 Äänidatan siirtäminen takaisin MD Walkman -laitteesta tietokoneeseen Siirtokohdeluettelo [Transfer] My Library -luettelo MD-levyn raitaluettelo Siirtäminen MD Walkman -laitteesta takaisin tietokoneeseen Tietokoneesta MD-laitteeseen siirretty äänidata voidaan siirtää takaisin tietokoneeseen SonicStage-ohjelmiston My Library -luetteloon. 1 Liitä MD Walkman -laite tietokoneeseen. Lisätietoja liitännöistä on kohdassa Tallentimen käyttö. Älä kytke virtalähdettä tai USB-kaapelia, ennen kuin data on siirretty kokonaan. 2 Valitse siirtokohde näytön oikealla puolella olevasta siirtokohdeluettelosta ja valitse [Transfer]. Siirtonäyttö (Hi-MD tai Net MD) aukeaa. 3 Valitse tietokoneeseen siirrettävät raidat näytön oikealla puolella sijaitsevasta luettelosta. 4 Napsauta näytön keskellä sijaitsevaa -painiketta. Vaiheessa 3 valittujen raitojen siirtäminen alkaa. 118

119 Siirron pysäyttäminen Napsauta -painiketta. Huomautus Muista tietokoneista MD Walkman -laitteeseen siirrettyjä raitoja ei voi siirtää oman tietokoneesi My Library -luetteloon. Hi-MD Walkman* -laitteeseen tallennettujen raitojen tuominen tietokoneeseen Hi-MD Walkman* -laitteeseen tallennetut raidat voidaan tuoda tietokoneesi SonicStageohjelmiston My Library -luetteloon vain kerran. Vain Hi-MD-tilassa tallennetut raidat 1 Aseta tallentava levy Hi-MD Walkman -laitteeseen ja kytke laite tietokoneeseen. 2 Valitse siirtokohde näytön oikealla puolella olevasta siirtokohdeluettelosta ja valitse [Transfer]. 3 Napsauta siirrettäviä raitoja näytön oikealla puolella sijaitsevassa Hi-MDluettelossa. Jos haluat siirtää enemmän kuin yhden raidan, pidä [Ctrl]-näppäintä alhaalla, kun valitset raidat. Jos haluat siirtää ryhmän kaikki raidat, napsauta ryhmää. 4 Napsauta näytön keskellä sijaitsevaa -painiketta. Näyttöön tulee Import -valintaikkuna. 5 Määritä siirtokohde valintaikkunassa. Jos haluat siirtää raidat uuteen albumiin, valitse Import to a new album ja kirjoita albumin nimi tekstiruutuun. Jos haluat siirtää raidat My Library -luettelossa olevaan albumiin, valitse Import to an existing album ja valitse albumi napsauttamalla Browse -painiketta. 6 Valitse OK. Vaiheessa 3 valittujen raitojen siirtäminen alkaa. 119

120 Siirtämisen pysäyttäminen Napsauta -painiketta. Huomautus Huomautuksia Et voi tuoda tietokoneeseen raitoja, jotka on tallennettu Net MD -tilassa tai jotka on tallennettu laitteella, joka ei tue Hi-MD-tilaa. Ennen kuin tuot Hi-MD Walkman -laitteelle tallennetut raidat tietokoneeseen, valitse ruudun oikealta puolelta [Properties]. Näin vahvistat tekstiruudun [Recording settings] tilan (jos se valittu oletusarvoisesti). Toimi sitten seuraavasti: Jos haluat tuoda raitoja kansioon My Library samalla kun poistat ne Hi-MD Walkman -laitteesta, poista ruudun valinta. Jos haluat muokata tuotuja raitoja SonicStage-ohjelmassa, poista ruudun valinta. Merkitse ruutu, jos haluat tuoda raitoja My Library -kansioon sekä jättää niiden kopion Hi-MD Walkman -laitteeseen. Hi-MD Walkman -laitteeseen jätettyjä raitoja käsitellään samalla tavalla kuin raitoja, jotka on siirretty automaattisesti tietokoneesta. Tällaisia raitoja ei siksi voi jakaa tai yhdistää Hi-MD Walkman -laitteessa. Kun siirrät Hi-MD Walkman -tallentimella ja lineaarisella PCM:llä tallennettuja raitoja tietokoneeseen muokkaamista (jakamista ja yhdistämistä) varten My Library -sovelluksessa, siirto saattaa kestää pitkään raitojen pituuksista ja tietokoneen ominaisuuksista riippuen. Tämä ongelma johtuu MiniDisc-järjestelmän rajoituksesta. Jos haluat muokata lineaarisella PCM:llä tallennettuja pitkiä raitoja, on suositeltavaa muokata raitoja ensin Hi-MD Walkman -tallentimessa ja siirtää muokattu data sen jälkeen tietokoneeseen. 120

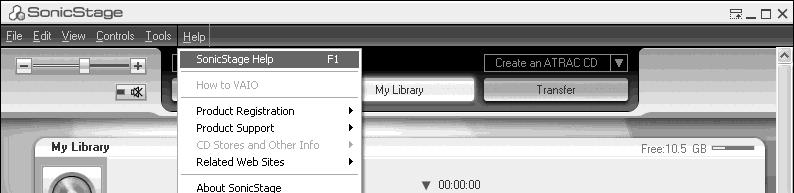

121 SonicStage Help -ohjeen käyttäminen SonicStage Help -ohjeessa on lisätietoja SonicStage-ohjelmiston käyttämisestä. SonicStage Help -ohjeesta voit etsiä helposti tietoja erilaisista toiminnoista, kuten Importing Tracks - tai Transferring Tracks -toiminnoista. Ohje sisältää myös runsaasti hakusanoja, joten voit etsiä tietoja kirjoittamalla sanoja. SonicStage Help -ohjeen hakeminen näyttöön Valitse [Help] [SonicStage Help], kun SonicStage-ohjelmisto on käytössä. [SonicStage Help] z Saat SonicStage Help -ohjeen näyttöön valitsemalla [Start] [All Programs]* [SonicStage] [SonicStage Help]. [Programs], jos käyttöjärjestelmänä on Windows 2000 Professional/Windows Millennium Edition/ Windows 98 Second Edition Huomautuksia SonicStage Help -ohjeessa termillä Device/Media viitataan ulkoiseen laitteeseen, kuten MD Walkman-, Network Walkman- ja CD Walkman -laitteeseen. Noudata Internet-palveluntarjoajan ohjeita suositelluista järjestelmäympäristöistä käyttäessäsi EMD -palveluita. 121

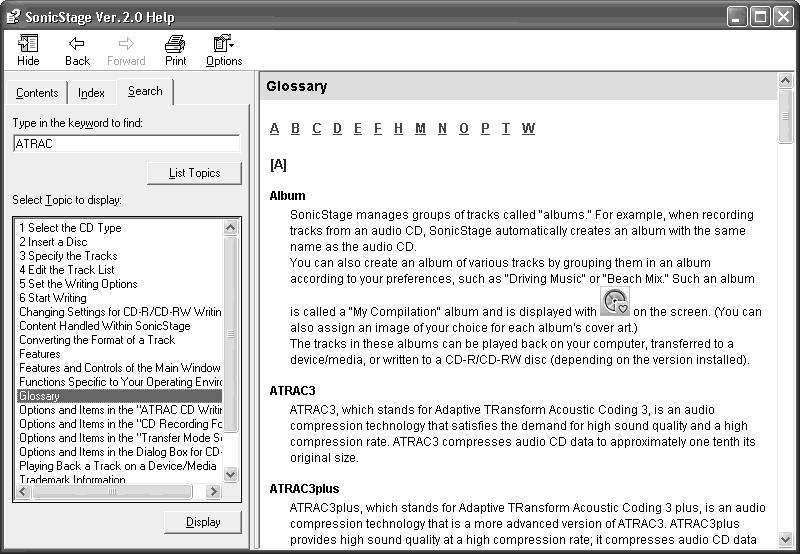

122 SonicStage Help -ohjeen käyttöohjeiden tarkasteleminen Vasemmanpuoleinen kehys Oikeanpuoleinen kehys 1 Kaksoisnapsauta [Overview]-kohtaa vasemmanpuoleisessa kehyksessä. 2 Napsauta [About This Help File] -painiketta. Kyseisen kohdan ohje ja selitys tulevat oikeanpuoleiseen kehykseen. 3 Lue teksti. Vieritä näyttöä tarvittaessa. Napsauttamalla alleviivattuja sanoja pääset niiden selityksiin. Sanan etsiminen selityksestä [Search] Type in the keyword to find -tekstiruutu List Topics Etsittyjen sanojen luettelo Valitun kohteen selitys [Display] 1 Avaa [Search]-ikkuna valitsemalla Search. 2 Kirjoita sanat. 3 Napsauta [List Topics] -painiketta. Näyttöön tulee etsittyjen sanojen luettelo. 4 Valitse haluamasi kohde napsauttamalla. 5 Napsauta [Display]-painiketta. Valitun kohteen selitys tulee näyttöön. 122
