1 ABLOY EXIT TUOTEVALINTAOPAS

2 ABLOY EXIT TUOTEVALINTAOPAS -käyttöohje Tämän oppaan oviympäristövalinnat perustuvat eurooppalaisiin standardeihin EN 179 ja EN Nämä standardit koskevat poistumistiereiteillä olevien ovien heloituksia. Selkeät ja toimivat uloskäytävät ovat merkittävä tekijä rakennuksen henkilö- ja paloturvallisuuden kannalta. Suosituksiemme mukaisten ovien tekniset ratkaisut ovat mahdollisimman helppoja ja turvallisia käyttää. ABLOY EXIT -tuotevalintaopas on kokonaisuus, mikä jakaantuu kahteen eri osioon: - ABLOY EXIT -tuotevalintaopas helpottamaan poistumistietuotteiden valintaa - ABLOY EXIT -ovivalmistajakansio helpottamaan EXIT -lukkorunkojen koneistamista eri oviprofiilehin. ABLOY EXIT -tuotevalintaoppaasta löytyvät viimeisimmät poistumisteihin liittyvät esitteemme ja sivuilla kerromme myös tuotteisiin liittyvät muutokset. KOHDEKOHTAINEN ABLOY EXIT -TUOTEVALINTAOPAS Kohdekohtaiseen tuotevalintaoppaaseen on koottu Abloy Oy:n suositukset tyypillisimmille ovityypeille tehdyistä lukko- ja helavalinnoista. Oppaassa on eriytetty 1-lehtiset mekaaniset ja sähköiset ovikortit erillisiksi korteiksi, jolloin viittaukset tiettyyn ovikorttin selkeyttävät valintaa. Kullakin ovikortilla on kuvaus oviympäristön toiminnasta. 2-lehtiset mekaaniset ja sähköiset ovikortit tullaan päivittämään tuoteoppaalle vuoden loppuun mennessä. Tämä sähköisessä muodossa oleva ABLOY EXIT -valintaopas on siis työkalu. jonka toivomme helpottavan erilaisten poistumisteiden lukitus- ja helaratkaisujen valinnassa. Abloy Oy:n myyntihenkilöstö avustaa teitä mielellään suorittaessanne lukkojen, helojen ja ovensulkimien valintaa. ABLOY EXIT -TUOTEVALINTAOPPAAN KÄYTTÖ Kullekin oviympäristölle on suositeltu tyypillisin lukitusratkaisu. Mikäli ratkaisu ei sellaisenaan sovellu suunniteltavaan kohteeseen, löytyvät muut ratkaisut ABLOY EXIT -tuotekohtaisista oppaista. ABLOY EXIT -tuotevalintaopppaan alussa on yleistä tietoa poistumistieoviympäristön suunnittelusta ja avainturvallisuudesta. ABLOY EXIT -ovikortit on varustettu visuaalisin symbolein kuvaamaan oviympäristön toiminnallisuutta erilaisissa oviympäristöissä: Oviympäristön heloitusratkaisu täyttää eurooppalaisen poistumistiestandardin EN 179 vaatimukset. Poistumistiesuunnassa käytetään joko painiketta tai työntölevyä. Oviympäristön heloitusratkaisu täyttää eurooppalaisen poistumistiestandardin EN 1125 vaatimukset. Poistumistiesuunnassa käytetään puomia. Oviympäristön heloitusratkaisu täyttää palo-ovelle asetettavat vaatimukset eli ovi sulkeutuu ja salpautuu. Lukitusratkaisu täyttää Finanssialan keskusliiton määrittämän Rakenteellisen murtosuojeluohjeen 1 vaatimuksen. Lukitusratkaisu täyttää Finanssialan keskusliiton määrittämän Rakenteellisen murtosuojeluohjeen 1-3 vaatimukset. 2

3 ABLOY EXIT -valintaoppaan oviympäristöt on jaettu neljään ryhmään Ulko-ovet Varapoistumistiet Palo-ovet Sisäovet Oviryhmien valikko avautuu ja sulkeutuu klikkaamalla otsikon vasemmalla puolella olevaa +/- -merkkiä. Merkki ilmaisee, että valikon takana on vaihtoehtoja, jonne päästään Adobe Acrobat Readerin versiosta riippuen joko klikkaamalla + -merkkiä tai nimeä. Oviryhmien kohdalta avautuu puolestaan profi ili- ja umpiovien valikko, joissa ovat varsinaiset ovikorttivaihtoehdot, mekaaniset kortit ovat nimetty mustalla (tunnus M01) ja sähkömekaaniset ratkaisut on nimetty sinisellä (tunnus S01). Umpiovi voi olla joko metallia, puuta, laminaattia tms. Lisäksi umpioveksi on määritelty myös sellainen lasiovi, joissa on vähintään 100 mm puitetta ennen lasitusta. Ovikortit sisältävät täydellisen listauksen ABLOY -tuotteista lukkojen, pintahelojen, sulkijoiden, rakennushelojen ja sähköisten lisätarvikkeiden osalta. Halutessasi tulostaa yksittäisen ovikortin, oppaan alareunassa on näyvissä ohjelman antama sivunumero, jolta kortti löytyy ja se on tulostettavissa antamalla tulostuskäskyssä tulostettava sivunumero. ABLOY EXIT -OVIKORTTIEN KOODAUSLOGIIKKA 1- vai 2-lehtinen ovi Umpi- vai profiiliovi Ovikortin otsikko: PAINIKE-PUOMITOIMIEN MOOTTORIVARMUUSLUK- KORUNGOLLA VARUSETTU VARUSTETTU PALO-OVI - Ensimmäinen sana kertoo avattavan puolen heloituksen Painike/Vedin - Toinen sana kertoo poistumistiepuolen heloituksen Painike-/Työntölevy-/Puomitoiminen Otsikossa tulee myös ilmi mahdollinen varmuuslukko, palo-ovi tms. huomioitavaa Oviympäristön heloitukset selitetty tuoteryhmittäin. Toiminnallinen kuva käyttö- ja varmuuslukosta. 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXB-M22-1 PAINIKE-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXB301 a. Avainpesä ABLOY CY047 b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 a. Avainpesä ABLOY CY065 b. Moottorivarmuuslukkorunko ABLOY EL655 a. Suljin ABLOY DC240 b. Vetolaite ABLOY DC199 c. Kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet a. Ylivientisuoja ABLOY EA281 b. EXIT-puomi ABLOY PBE001 b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 e. Ovenpysäytin VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistie suuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta aina puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon auki -tila varmistetaan, kun tilassa oleskellaan, kytkemällä se muuhun merkittävään toimintoon esim. valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M22-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET Heloitustunnus: EXB-M22-1 Poistuminen: EXH = painikkeella EXP = työntölevyllä EXB = puomilla M = mekaaninen ovikortti S = sähkömekaaninen ovikortti 22 = ovikortin numero 1 = 1-lehtinen ovi 2 = 2-lehtinen ovi Symbolit, joiden vaatimuset täyttyvät tässä oviympäristössä Ovikuva sisä- ja ulkopuolelta Oven toiminnan kuvaus Ovikortin päivityspäivämäärä 3

4 SISÄLLYLUETTELO MANUAALISEEN KÄYTTÖÖN: ABLOY EXIT TUOTEVALINTAOPAS Käyttöohjeet...2 Sisällysluettelo manuaaliseen käyttöön...4 Oviympäristön suunnittelu...6 EN179 ja EN1125 -standardit...7 Urakkarajojen suositusmalli...8 Oven kätisyyden määrittäminen...10 ABLOY EXIT -tuotteiden toiminnalisen koodin koodauslogiikka...10 ABLOY EXIT tuotteiden yhteensopivuustaulukko...11 Avainturvallisuus...12 Erilaiset sarjoitusratkaisut...13 Sähkömekaanisten lukojen tarvikkeet...14 ABLOY EXIT Pikavalintaopas Käyttöohjeet...16 Mekaaniset profiiliovet...17 Mekaaniset umpiovet...18 Sähkömekaaniset profiiliovet...19 Sähkömekaaniset umpiovet...20 OVIKORTIT -numerojärjestyksessä - MEKAANINENLUKITUS Painiketoiminen EXIT -käyttölukko - Lukossa ei teljen sisäänlukitusmahdollisuutta M01-1 Umpioviin...21 M02-1 Umpipalo-oviin...25 M03-1 Umpioviin - moottorivarmuuslukolla varustettu...29 M04-1 Umpipalo-oviin - moottorivarmuuslukolla varustettu...33 Vedintoiminen EXIT -käyttölukko - Lukossa ei teljen sisäänlukitusmahdollisuutta M05-1 Umpioviin...37 M06-1 Umpipalo-oviin...41 M07-1 Umpioviin - moottorivarmuuslukolla varustettu...45 M08-1 Umpipalo-oviin - moottorivarmuuslukolla varustettu...49 Vedintoiminen EXIT -käyttölukko - Teljen sisäänlukitusmahdollisuus M09-1 Umpioviin...53 M10-1 Umpioviin - moottorivarmuuslukolla varustettu...57 Vedintominen EXIT -käyttölukko - Lukossa ei teljen sisäänlukitusmahdollisuutta M15-1 ja M16-1 Umpipalo-oviin - valvottu varapoistumistien ovi...61 M17-1 ja M18-1 Umpipalo-oviin -moottorivarmuuslukolla varustettu - valvottu varapoistumistien ovi...64 Painiketoiminen EXIT -käyttölukko - Lukossa ei teljen sisäänlukitusmahdollisuutta M19-1 Profiilioviin...67 M20-1 Profiilipalo-oviin...71 M21-1 Profiilioviin - moottorivarmuuslukolla varustettu...75 M22-1 Profiilipalo-oviin - moottorivarmuuslukolla varustettu...79 Vedintoiminen EXIT -käyttölukko - Lukossa ei teljen sisäänlukitusmahdollisuutta M23-1 Profiilioviin...83 M24-1 Profiilipalo-oviin...87 M25-1 Profiilioviin - moottorivarmuuslukolla varustettu...91 M26-1 Profiilipalo-oviin - moottorivarmuuslukolla varustettu

5 Vedintoiminen EXIT -käyttölukko - Teljen sisäänlukitusmahdollisuus M27-1 Profiilioviin...99 M28-1 Profiilioviin - moottorivarmuuslukolla varustettu Vedintoiminen EXIT -käyttölukko - Lukossa ei teljen sisäänlukitusmahdollisuutta M33-1 ja M34-1 Profiilipalo-oviin - valvottu varapoistumistie ovi M35-1 ja M36-1 Profiilipalo-oviin - moottorivarmuuslukolla varustettu - valvottu varapoistumistie ovi OVIKORTIT -numerojärjestyksessä - SÄHKÖMEKAANINENLUKITUS Painiketoiminen solenoidilukko - 1-suuntaan kulunvalvottu S01-1 Umpioviin S02-1 Umpipalo-oviin S03-1 Umpioviin - moottorivarmuuslukolla varustettu S04-1 Umpipalo-oviin - moottorivarmuuslukolla varustettu Vedintoiminen moottorilukko - 1-suuntaan kulunvalvottu S05-1 Umpioviin S06-1 Umpipalo-oviin S07-1 Umpioviin - moottorivarmuuslukolla varustettu S08-1 Umpipalo-oviin - moottorivarmuuslukolla varustettu Vedintoiminen solenoidilukko - aikaohjattu S09-1 Umpioviin Painiketoiminen solenoidilukko - 1-suuntaan kulunvalvottu S10-1 Profiilioviin S11-1 Profiilipalo-oviin S12-1 Profiilioviin - moottorivarmuuslukolla varustettu S13-1 Profiilipalo-oviin - moottorivarmuuslukolla varustettu Vedintoiminen moottorilukko - 1-suuntaan kulunvalvottu S14-1 Profiilioviin S15-1 Profiilipalo-oviin S16-1 Profiilioviin - moottorivarmuuslukolla varustettu S17-1 Profiilipalo-oviin - moottorivarmuuslukolla varustettu Vedintoiminen solenoidilukko - aikaohjattu S18-1 Profiilioviin

6 EXIT -oviympäristön suunnittelu Rakennussuunnitelmien, työselityksen ja ovikorttien pohjalta tehdään lukituskaavio, jossa määritellään lukkojen ja muiden ovihelojen lisäksi kiinteistöön tulevat avaimet ja niiden aukaisut. Työselityksestä tulee ilmetä mitä pintakäsittelyä ja avaintyyppiä ko.kohteessa tullaan käyttämään. Sekä ovien että kalusteiden lukituksesta laaditaan lukituskaaivo joko Abloy Oy:n tai ABLOY -valtuutetun lukkoliikkeen toimesta. Asennusohjeissa on oltava merkinnät siitä mitä tuotteita voi yhdistää ja miten toiminto tarkistetaan. ABLOY EXIT tuotekokonaisuudet (mekaaninen lukkorunko, vastarauta, painike/työntölevy/puomi) on testattu ja sertifioitu SFS-EN179 ja SFS-EN1125 standardien mukaisesti. ABLOY EXIT -MEKAANISET LUKOT ABLOY EXIT -valintaoppaassa on esitetty ovien lukintaan sellaiset ABLOY EXIT -tuotevaihtoehdot, jotka täyttävät viranomaismääräykset. Oppaaseen valitut ratkaisut noudattavat voimassa olevia Suomen rakentamismääräyskokoelman määräyksiä sekä Finanssialan Keskusliiton laatimia suosituksia rakenteellisesta murtosuojauksesta (SVK1-3). Lukituksen toteuttamisessa poistumistie- ja henkilöturvallisuus on tärkeintä: tulipalon tai muun hätätilanteen sattuessa kiinteistön tai asunnon poistumistieovista on päästävä poistumaan ilman avainta joko painiketta, työntölevyä tai puomia käyttäen. Liikekiinteistöjen lukitus toteutetaan Finanssialan Keskusliiton laatimien ohjeiden mukaan, huomioiden poistumistiemääräykset, jotka ovat ehdottomia. Tuotteen toiminnallisen koodi (esim. EXH101, EXP101, EXB101) määrittää sekä lukkorungon ja avainpesäyhdistelmän sekä poistumistiesuunnassa olevan heloituksen eli EXIT -painike, työntölevy tai puomi. Painike- ja/tai vedinmalli sekä muut oven varusteet ovat suunnittelijan valittavissa kuitenkin noudattaen eurooppalaisen poistumistien stardardeja esim. poistumistiesuunnassa tulee olla hyväksytty EXIT -painike. ABLOY EXIT -SÄHKÖMEKAANISET LUKOT Sähkömekaanisia lukkoja tai oviautomatiikkaa sisältävien oviympäristöjen varusteet, kaapelityypit ja kaapeloinnit määräytyvät viime kädessä oven toiminnallisen toteutuksen perusteella, joten ne on syytä varmistaa aina joko kytkennän ja asennuksen suorittavalta ABLOY -valtuutetulta lukkoliikkeeltä tai Abloy Oy:n myyntihenkilöiltä. Sähkömekaanisten lukkojen peruskytkennöissä käytettävät lukkokohtaiset kaapelityypit on lueteltu erillisellä liitteellä. OVENSULKIMET Ovensulkimen valintaan vaikuttavat ensisijaisesti oven paino ja sen mitat. Lisäksi oven käyttäjäkunta, käyttötiheys ja sopivuus oviympäristön rakenteisiin kannattaa huomioida valintaa tehtäessä. Liian pienivoimainen suljin ei kykene sulkemaan ovea ja liian suurivoimainen tekee ovesta raskaan käyttää. Abloyn säädettävät sulkimet antavat mahdollisuuden oikean sulkeutumisvoiman säätämiseen kohteessa. Suljintyyppiä valittaessa on huomioitava myös sulkimeen liitettävän vetolaitteen malli. HELAT Helat valitaan käyttökohteen mukaan toiminnaltaan ja mitoitukseltaan sopiviksi, perusmateriaaliltaan ja pintakäsittelyltään yhteneväisiksi lukkohelojen kanssa. Oppaan ovikorteissa on esitetty vain yksi sopiva vaihtoehto ko. lukkotyypin heloitukseksi. Työntölevy (EXP) ja puomi (EXB) vaihtoehtoa ei voi vaihtaa toiseksi vaan niissä käytetään aina ovikortilla esitettyä tuotetta. Sisäpuolen painikkeen voi vaihtaa toiseksi standardin mukaiseksi poistumistiepainikkeeksi. Standardin mukaiset poistumistiesuunnan helat löytyvät ABLOY EXIT Toiminnalliset ja tekniset kuvaukset esitteestä. Ulkopuolen helat voidaan valita ABLOY RAKENNUSHELAT Tuoteluettelosta tai ABLOY Tuoteluettelosta. URAKKARAJAT Urakkarajat määrittelee tyypillisesti pääsuunnittelija. Useimmiten urakkaraja sähkö- ja rakennusurakan välille sijoittuu oviympäristön ns. ovirasiaan, jolloin sähkömekaaniset lukot lisätarvikkeineen ja asennuksineen kuuluvat rakennusurakkaan. Samoin mekaaniset lukot, ovensulkimet ja helat kirjataan rakennusurakkaan kuuluviksi. LUKITUSSUUNNITTELU Rakennuksen lukituksesta laaditaan lukituskaavio ABLOY EPLANNER -suunnitteluohjelmalla. Lukituskaaviosta ilmenevät oviin tulevat lukot ja helat, avaimet ja niiden lukumäärä sekä sarjoitus ja avainten turvataso. Suunnittelua varten tarvitaan pohjapiirustukset ovimerkintöihin, työselitys ja ovikaaviot, joista tulee ilmetä lukkojen, helojen ja ovensulkimien materiaali ja pintakäsittely. 6

7 EXIT -standardit Standardit määrittävät tuotteiden mitoitukseen, kestävyyteen, testaukseen ja merkintään kohdistuvia vaatimuksia. Standardit sallivat eritasoisten tuotteiden lukituksen (vaihtoehtoja mm. testikertojen lukumäärälle, oven painolle, laitteen soveltuvuudelle palo-oviin, korroosionkestolle ja käyttölaitteen korkeudelle oven pinnasta). Standardit itsessään eivät vaadi näiden tuotteiden käyttämistä ja määrittele käyttökohteita. Maakohtaiset viranomaismääräykset rakennuksille ja oville, sekä rakentamismääräykset asettavat vaatimuksia standardin mukaisten poistumistietuotteiden käytölle määritellyissä kohteissa. STANDARDIN EN179 OLENNAISIMMAT VAATIMUKSET Avausvoima max. 70N Sulkeutusmisvoima max. 50N Korroosiokesto: 96 h korroosiotestin jälkeen lukon tulee avautua painikkeesta. Ilkivaltatesti: Vääntelyn jälkeen lukon tulee avautua painikkeesta. Max. 70N 500N ylös 500N alas 1000N veto Avausvoima Ilkivaltatesti STANDARDIN EN1125 OLENNAISIMMAT VAATIMUKSET Avausvoima max. 80N (ei kuormaa) Avausvoima max. 220N (sivuttaisvoima 1000N) Ei kuormaa Sivuttaisvoima 1000N Avausvoima max. 80N Avausvoima max. 220N POISTUMISTIETUOTTEIDEN SERTIFIKAATIT Koskevat testattua tuotekokonaisuutta (esim. lukkorunko + vastalevy + painike). Ovat määräajanvoimassa ja ylläpito edellyttää vuosittaisia testauksia (2 syklitestiä ja 1 täydellinen testaus /tuote/ vuosi). POISTUMISTIETUOTTEIDEN HUOLTO EN179 ja EN1125 -standardit suosittavat poistumistietuotteiden huoltoa ja ovien toiminnan tarkistamista 1 kk välein. Myös European Guide Line (EU paloviranomaisten ohjeistus) suosittaa huoltoa 3 kk välein. Suomalainen ohjeistus määrittyy lähivuosina, huoltolaajuus oltava käytännössä järkevä. Huollosta vastaa kiinteistön omistaja. 7

8 OVIVARUSTELUN URAKKARAJOJEN 1 SUOSITUSMALLI 11,18 2 RU = Rakennusurakoitsija 3,4 23,24,25,27 LU = Lukitusurakoitsija SU = Sähköurakoitsija 9 7 TU = Turvaurakoitsija OV = Ovivalmistaja 6 5 HUOM! Keskuslukituksen ja kulunvalvonnan vaatimat lisäkomponentit huomioitava varustelussa ja ovien koneistuksissa. 8 19,20.21,22 10,12,15,16,17 14 Nro Laite 1 Runkokaapelointi su 2 Ovirasia, riviliittimet su su su 3 Johtoreititykset ovenkarmista ovirasialle ru 4 Putkitus ovenkarmista ovirasialle vetolankoineen su su 5 Ylivientisuoja(t) lu lu 6 Koneistukset ovessa, karmissa ov 7 Putkitus ovirakenteessa, karmissa + vetolangat ov 8 Telkipesän mikrokytkin + kaapeli lu lu lu lu 9 Ovikosketin + kaapeli lu lu lu lu 10 Sähkötoiminen lukkorunko vastalevyineen + kaapeli lu lu lu lu 11 Pikasalvan mikrokytkin + kaapeli lu lu lu lu 12 Mikrokytkin lukkorunko vastalevyineen + kaapeli lu lu lu lu 13 Sähkömekaanisen lukon kaapelointi ovivastasta lukolle lu lu lu lu 14 Sarjoitetut avainpesät, kaluste-, laite- ja riippulukot lu lu 15 Mekaaniset uppolukkorungot vastalevyineen ov ov 16 Mekaaniset profiiliiovenlukkorungot vastalevyineen lu lu 17 Pintalukkorungot vastalevyineen lu lu 18 Pitkäsalvat, pitkäsulkimet, reunasalvat ov ov 19 Vetimet lu lu 20 Painikkeet lu lu 21 Varusteet, ovikellot, postiluukut lu lu 22 Väliovien ja wc-ovien peitelevyt, vääntönupit lu lu 23 Ovensulkimet, vetolaitteet, asennuslevyt lu lu 24 Palonsulkujärjestelmä kaapeleineen lu lu 25 Oviautomatiikka kääntöovikoneistot lu lu 26 Oviautomatiikka liukuovet lu lu 27 Oviautomatiikan impulssilaitteet lu lu 28 Avainsäilöt lu lu 29 Kulunvalvonta tu tu erillinen liite Hankinta suositusmalli Asennus Kytkentä ovirasiassa Kytkentä laitteessa Rakennetekniset työt Sähkötyöt Johtoreititys oviympäristössä ovirasialle, ei ovessa reitit kulunvalvonnan, oviautomatiikan ja palonsulkulaitteiden komponenteille Putkitus oviympäristössä ovirasialle vetolankoineen, ei ovessa putkitus kulunvalvonnan, oviautomatiikan ja palonsulkulaitteiden komponenteille 8

9 29 Kulunvalvonta erillinen liite Kulunvalvonnan runkokaapeli su su tu Kulunvalvontarasia lu lu Kortinlukija(t) ovessa + kaapelointi tu lu lu lu Avauspainike ovessa + kaapelointi lu lu lu lu Kortinlukija(t) seinässä tu tu lu tu Kortinlukija(t) seinässä kaapelointi su su lu Avuspainike seinässä lu lu lu lu Avauspainike seinässä kaapelointi su su lu suositusmalli 9

10 Oven kätisyyden määrittäminen Oikea sisään (Vasenkätinen lukkorunko) Vasen sisään (Oikeakätinen lukkorunko) Vasen ulos (Vasenkätinen lukkorunko) Oikea ulos (Oikeakätinen lukkorunko) ABLOY EXIT -tuotteiden toiminnallisen koodin koodauslogiikka Merkit 1 ja 2 : EX : Kyseessä EXIT -poistumistielukko Merkki 3 : Poistumispuolen käyttötapa H (Handle) painikepoistuminen P (Pad) työntölevypoistuminen B (Bar) puomipoistuminen Merkki 4 : Lukkotyyppi 1 : Kyseessä umpioven mekaaninen lukko LE180 3 : Kyseessä profiilioven mekaaninen lukko LE310 4 : Kyseessä profiilioven sähkömekaaninen lukko PE490, EL490 5 : Kyseessä umpioven sähkömekaaninen lukko PE590, EL590 9 : Kyseessä passiivioven lukko PE910 Merkki 5 : Oven tyyppi 0 : Kyseessä aktiivioven lukko 5 : Kyseessä ainoastaan 2-lehtisen aktiivioven lukko Merkki 6 : Avainpesien määrä tuotteessa Pariton numero : tuotteessa 1 avainpesä Parillinen numero : tuotteessa 2 avainpesää EXH101 10

11 ABLOY EXIT TUOTTEIDEN YHTEENSOPIVUUSTAULUKKO PAINIKEPARI SISÄPUOLEN PAINIKE TYÖNTÖLEVY PUOMI UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI LUKKORUNKO PPE001 PPE002 UMPIOVET PPE003 CY077 (avainpesä+työntölevy) CY080 (avainpesä+työntölevy) PBE001 PBE002 PBE003 INOXI 3-19/032 INOXI 3-19K/032 PRESTO 3-20/032 STRATO 13/032 O ja V INOXI 3-19/0650 INOXI 3-19K/0650 PRESTO 3-20/0650 STRATO 13/0650 O ja V INOXI 3-19/030 INOXI 3-19K/030 PRESTO 3-20/030 STRATO 13/030 O ja V INOXI 3-19/0630 INOXI 3-19K/0630 PRESTO 3-20/0630 STRATO 13/0630 O ja V ULKOPUOLEN PAINIKE * ULKOPUOLEN VEDIN * SINETTI (varapoistumistiet) LE180 MEKAANISET LUKKORUNGOT PROFIILIOVET LE184 LE185 LE310 LE314 LE315 EL502 SÄHKÖMEKAANISET LUKKORUNGOT UMPIOVET PROFIILIOVET EL580 PE580 EL590 PE590 EL402 EL480 PE480 EL490 PE490 = Valittavana painikepari = Sisäpuolella valittavana työntölevy tai puomi ja ulkopuolella painike = Sisäpuolella valittavana työntölevy tai puomi ja ulkopuolella vedin = Sisäpuolella valittavana painike tai painike-sinetti ja ulkopuolella vedin * = Ulkopuolen painikkeet / vetimet ABLOY -rakennushelojen valikoimasta 11

12 ABLOY -avainturvallisuus ABLOY CLASSIC on avainturvallisuudeltaan perustason lukitusratkaisu, joka on toteutettu perinteisellä avainjärjestelmällä. ABLOY CLASSIC -lisäavainten helppo teettäminen kaikissa avainpalvelupisteissä on vaivatonta ja nopeaa, mutta toisaalta tämä lisäavainten teettämisen vaivattomuus edellyttää erityistä huolellisuutta avaimien käyttäjiltä. ABLOY SENTO on uusin patentoitu ABLOY -lukitusratkaisu, jonka symmetrinen avain on helppokäyttöinen. ABLOY SENTO ja ABLOY EXEC -lukitukselle on ominaista suojattu asiakastietojen käsittely ja rajoitettu, mutta joustava tehtaalla tapahtuva lisäavainpalvelu. Lisäavaimien ja lukituksen muutosten tilaamiseen tarvitaan aina ABLOY SENTO ja ABLOY EXEC -tunnistetietoja. Tilauksissa palvelevat ABLOY -valtuutetut lukkoliikkeet. ABLOY PROTEC on uusin mekaanisista ABLOY -avainjärjestelmistä. Se on käyttömukavuutensa ja kestävyytensä takia erityisen sopiva korkean lukitusturvallisuuden kohteisiin ja ammatikäyttöön. ABLOY PROTEC -lukostojen asiakastietojen käsittely on suojattua ja rajoitettua, mutta tehtaalla tapahtuva lisäavainpalvelu on kuitenkin joustavaa. Lisäavainten ja lukituksen muutosten tilaamiseen tarvitaan aina ABLOY PROTEC -avainkortin tunnistetietoja. Tilauksissa palvelevat ABLOY -valtuutetut lukkoliikkeet. ABLOY CLIQ ja ABLOY SMARTDISC -avaimissa on kaksi erillistä tunnistekoodia. Lukot avautuvat ainoastaan niillä lukitusjärjestelmään kuuluvilla avaimilla, joissa on oikean mekaanisen avainkoodin lisäksi myös oikea ja voimassa oleva elektroninen tunnuskoodi. Koko kiinteistön lukinnan lisäksi ABLOY CLIQ -lukituksella voidaan toteuttaa joko kiinteistö kuorisuojaus ulko-ovissa tai muodostaa huonekohtaisia tai osastokohtaisia korkean turvatason alueita kiinteistön sisälle. ABLOY SMARTDISC -lukitusratkaisut on ensisijaisesti tarkoitettu korkeaa turvatasoa vaativiin kalusteiden lukitaan. Lukitusratkaisu toteutetaan ABLOY PROTEC -järjestelmällä. 12

13 Erilaiset sarjoitusratkaisut KESKUSLUKITUS Keskuslukitus on yhteisten tilojen lukitusratkaisu, jossa keskuslukko avautuu useilla eri avaimilla esim. yleisavaimeilla, asunnon avaimilla ja lehdenjakajan avaimella. Tyypillinen keskuslukko on esim. porrasulko-ovissa ja varaston ovissa. SAMANKESKEINEN LUKITUS Yhdellä ja samalla avaimella voidaan avata useampia lukkoja esim omakotitalossa etu- ja takaovi sekä autotallin ovi. PÄÄAVAINLUKITUS Pääavainlukitus koostuu useista lukoista, jotka kukin avautuvat lukkokohtaisella avaimella ja kyseisen pääavainsarjan pääavaimella. Tyypillisesti pääavainlukitusta käytetään kalustelukkosarjoissa, kuten esim. pukukaappien lukituksessa. YLEISAVAINLUKITUS Yleisavainlukitus koostuu erilaisista lukitusratkaisuista. Järjestelmässä on useita avaimia (yleisavain, siivoojan avain, asunnon avaimia, huoltomiehen avain jne.) ja lukkoja (ulko-ovet, varaston ovet, asunnon ovet jne.). Tyypillinen yleisavainlukitus on esim. kerrostalossa, liikekeskuksessa tai toimistorakennuksissa. 13

14 ABLOY Sähkömekaanisten lukkojen tarvikkeet ABLOY JATKOKAAPELIT Valitsemalla ABLOY sähkömekaaniselle lukkorungolle ABLOY jatkokaapelin helpotat asennustyötä ja varmistat oviympäristön luotettavan toiminnan vuodesta toiseen. 0,5 m 6 m 10 m Yhteensopivat tuotteet Johdinluku Vapaat johtimet - EA210 EA220 EL580, PE580, EL480, PE EA211 EA221 EL502, EL EA214 EA224 EL EA216 EA226 EL EA217 EA227 EL590, PE590, EL490, PE EA EL590, PE590, EL490, PE ABLOY välikaapelit kytkettäessä käyttölukko varmuuslukkoon profiiliovissa: Kaapeli 0,5 m Varmuuslukko Lukkorungoille EA203 EL651 EL402 EA234 EL651 EL490, PE490 EA235 EL655 EL490, PE490 EA236 EL655 EL402 ABLOY YLIVIENTISUOJAT EA280 Oven avautumiskulma enintään 120 o EA281 Oven avautumiskulma enintään 180 o Maksimi kaapelin paksuus 7,5 mm. Jousen kiinnityspisteiden välinen etäisyys enintään 50 mm. Saranan keskilinjan etäisyys ovilehden pinnasta enintään 20 mm. ABLOY TASAJÄNNITELÄHTEET EA VDC, 4.5 A EA VDC, 2.5 A ABLOY OVIKOSKETTIMET EA500 Metallioveen, 2-kärkitietoa, 2 x (C,NC,NO) EA501 Umpioveen, sulkeutuva kosketin (C,NO) EA502 Metallioveen, sulkeutuva kosketin (C,NO) EA502 Umpioveen, 2-kärkitietoa, 2 x (C,NC,NO) 14

15 ABLOY EXIT PIKAVALINTAOPAS An ASSA ABLOY Group brand 15

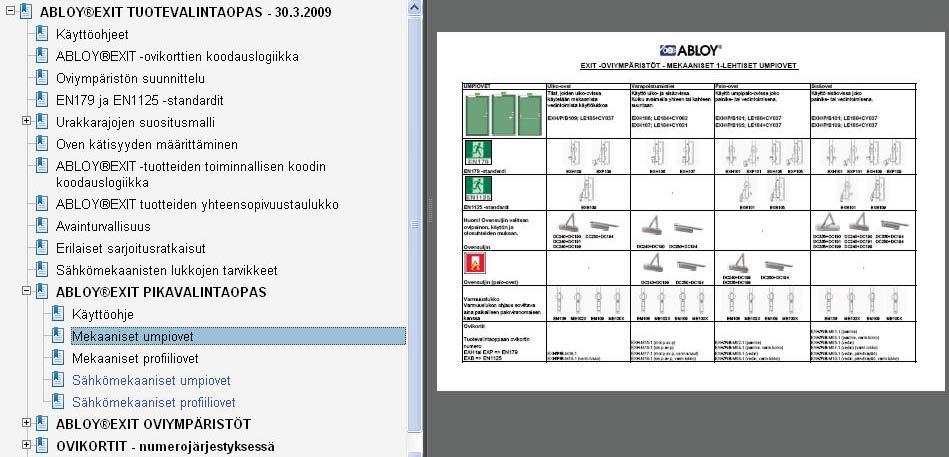

16 ABLOY EXIT PIKAVALINTAOPAS -käyttöohje ABLOY EXIT -PIKAVALINTAOPPAAN KÄYTTÖ Opas on jaettu neljään osaan: mekaaniset umpi- ja profiiliovet sekä sähkömekaaniset umpi- ja profiiliovet. Valikko avautuu ja sulkeutuu klikkaamalla otsikon vasemmalla puolella olevaa +/- -merkkiä. Merkki ilmaisee, että valikon takana on vaihtoehtoja, jonne päästään Adobe Acrobat Readerin versiosta riippuen joko klikkaamalla + -merkkiä tai nimeä. Kullekin oviympäristölle on suositeltu tyypillisimmät tuotteet ja ovikortit. Liikuttelemalla hiirtä ovikortin heloitustunnisteen päällä tulee näkyviin, minkä ovikortin päällä hiiri on. Painamalla hiirtä pääset ko. ovikortin peruskortille. Esimerkiksi kun painat EXIT M09-1 kohtaa......tulee esiin ns. Peruskortti EXIT M09-1. Peruskortilla on kerrottu ovikortissa käytetyt EXIT -lukkojen toiminnalliset koodit. Painamalla kuvan keskellä olevaa mustaa laatikkoa hiirellä, pääset kyseiselle ovikortille suoraan. Kun haluat palata takaisin peruskortille, paina Takaisin peruskortille -painiketta hiirellä. Peruskortilla on alareunassa Paluu pikavalintaoppaalle -painike, josta pääsee takaisin Pikavalintaoppaalle. 16

17 EXIT -OVIYMPÄRISTÖT - MEKAANISET 1-LEHTISET PROFIILIOVET PROFIILIOVET Ulko-ovet Varapoistumistiet Palo-ovet Sisäovet Tilat, joiden ulko-ovissa käytetään mekaanista vedintoimista käyttölukkoa. Käyttö ulko- ja sisäovissa. Kulku avaimella yhteen tai kahteen suuntaan. Käyttö profilipalo-ovissa joko painike- tai vedintoimisena. Käyttö sisäovissa joko painike- tai vedintoimisena. EXH/P/B309; LE315+CY047 EXH304; LE314+CY067 EXH307; LE314+CY068 EXH/P/B301; LE310+CY047 EXH/P/B305; LE314+CY047 EXH/P/B301; LE310+CY047 EXH/P/B309; LE315+CY047 EN179 -standardi EXH309 EXP309 EXH304 EXH307 EXH301 EXP301 EXH305 EXP305 EXH301 EXP301 EXH309 EXP309 - EN1125 -standardi EXB309 EXB301 EXB305 EXB301 EXB309 Huom! Ovensuljin valitaan ovipainon, käytön ja olosuhteiden mukaan. Ovensuljin DC240+DC190 DC250+DC194 DC240+DC DC335+DC190 DC240+DC190 DC330+DC194 DC335+DC191 DC240+DC191 DC250+DC194 DC335+DC199 DC240+DC Ovensuljin (palo-ovet) DC240+DC199 DC250+DC194 DC240+DC199 DC250+DC194 DC335+DC199 Varmuuslukko Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa EM220 ME202X EM221 ME200X EM220 ME202X EM221 ME200X EM220 ME202X EM221 ME200X EM220 ME202X EM221 ME200X Ovikortit Tuotevalintaoppaan ovikortin numero EXH tai EXP => EN179 EXB => EN1125 EXH/P/B-M27-1 (vedin,päiväkäyttö) EXH/P/B-M28-1 (vedin,päiväkäyttö,varm.lukko) EXH-M33-1 (mol.p.av.p) EXH-M34-1 (sis.p.av.p) EXH-M35-1 (mol.p av.p, varm.lukko) EXH-M36-1 (sis.p.av.p, varm.lukko) EXH/P/B-M20-1 (painike) EXH/P/B-M22-1 (painike, varm.lukko) EXH/P/B-M24-1 (vedin) EXH/P/B-M26-1 (vedin, varm.lukko) EXH/P/B-M19-1 (painike) EXH/P/B-M21-1 (painike,varm.lukko) EXH/P/B-M23-1 (vedin) EXH/P/B-M25-1 (vedin,varm.lukko) EXH/P/B-M27-1 (vedin,päiväkäyttö) EXH/P/B-M28-1 (vedin,päiväkäyttö,varm.lukko) 17

18 EXIT -OVIYMPÄRISTÖT - MEKAANISET 1-LEHTISET UMPIOVET UMPIOVET Ulko-ovet Varapoistumistiet Palo-ovet Sisäovet Tilat, joiden ulko-ovissa käytetään mekaanista vedintoimista käyttölukkoa. Käyttö ulko- ja sisäovissa. Kulku avaimella yhteen tai kahteen suuntaan. Käyttö umpipalo-ovissa joko painike- tai vedintoimisena. Käyttö sisäovissa joko painike- tai vedintoimisena. EXH/P/B109; LE185+CY037 EXH106; LE184+CY002 EXH107; LE184+CY021 EXH/P/B101; LE180+CY037 EXH/P/B105; LE184+CY037 EXH/P/B101; LE180+CY037 EXH/P/B109; LE185+CY037 EN179 -standardi EXH109 EXP109 EXH106 EXH107 EXH101 EXP101 EXH105 EXP105 EXH101 EXP101 EXH109 EXP109 - EN1125 -standardi EXB109 EXB101 EXB105 EXB101 EXB109 Huom! Ovensuljin valitaan ovipainon, käytön ja olosuhteiden mukaan. Ovensuljin DC240+DC190 DC250+DC194 DC240+DC191 DC240+DC199 DC240+DC190 DC250+DC194 - DC335+DC190 DC240+DC190 DC330+DC194 DC335+DC191 DC240+DC191 DC250+DC194 DC335+DC199 DC240+DC Ovensuljin (palo-ovet) DC240+DC199 DC250+DC194 DC240+DC199 DC250+DC194 DC335+DC199 Varmuuslukko Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa EM108 ME102X EM109 ME100X EM108 ME102X EM109 ME100X EM108 ME102X EM109 ME100X EM108 ME102X EM109 ME100X Ovikortit Tuotevalintaoppaan ovikortin numero EXH tai EXP => EN179 EXB => EN1125 EXH/P/B-M09-1 (vedin,päiväkäyttö) EXH/P/B-M10-1 (vedin,päiväkäyttö,varm.lukko) EXH-M15-1 (mol.p.av.p) EXH-M16-1 (sis.p.av.p) EXH-M17-1 (mol.p av.p, varm.lukko) EXH-M18-1 (sis.p.av.p, varm.lukko) EXH/P/B-M02-1 (painike) EXH/P/B-M04-1 (painike. varm.lukko) EXH/P/B-M06-1 (vedin) EXH/P/B-M08-1 (vedin, varm.lukko) EXH/P/B-M01-1 (painike) EXH/P/B-M03-1 (painike, varm.lukko) EXH/P/B-M05-1 (vedin) EXH/P/B-M07-1 (vedin) (varm.lukko) EXH/P/B-M09-1 (vedin, päiväkäyttö) EXH/P/B-M10-1 (vedin, päiväkäyttö, varm.lukko) 18

19 EXIT -OVIYMPÄRISTÖT - SÄHKÖMEKAANISET 1-LEHTISET PROFIILIOVET PROFIILIOVET Ulko-ovet Palo-ovet Sisäovet Ulko-ovet joissa käytetään sähkömekaanista vedintoimista käyttölukkoa. Käyttö profilipalo-ovissa joko painike- tai vedintoimisena. Käyttö sisäovissa joko painike- tai vedintoimisena. EXH/P405; EL490+CY047 EXB405; PE490+CY047 EXP407; EL402+CY080 EXH/P401; EL480+CY047 EXB401; PE480+CY047 EXH/P405 EL490+CY047 EXB405; PE490+CY047 EXH/P401; EL480+CY047 EXB401; PE480+CY047 EXH/P405; EL490+CY047 EXB405; PE490+CY047 EXP407; EL402+CY080 EN179 -standardi EXH405 EXP405 EXP407 EXH401 EXP401 EXH405 EXP405 EXH401 EXP401 EXH405 EXP405 EXP407 EN1125 -standardi EXB405 EXB401 EXB405 EXB401 EXB405 Huom! Ovensuljin valitaan ovipainon, käytön ja olosuhteiden mukaan. (vetolaite DC199 kulunvalvotut ovet) Ovensuljin DC240+DC190 DC250+DC194 DC240+DC191 DC240+DC199 - DC335+DC190 DC240+DC190 DC330+DC194 DC335+DC191 DC240+DC191 DC250+DC194 DC335+DC199 DC240+DC Ovensuljin (palo-ovet) DC240+DC199 DC250+DC194 DC335+DC199 Varmuuslukko Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa EM220 EM221 EM222 EM220 EM221 EM222 EM220 EM221 EM222 Ovikortit Tuotevalintaoppaan ovikortin numero EXH tai EXP => EN179 EXB => EN1125 EXH/P/B-S14-1 (vedin) EXP-S18-1 (työntölevy) EXH/P/B-S11-1 (painike) EXH/P/B-S13-1 (painike, varm.lukko) EXH/P/B-S15-1 (vedin) EXH/P/B-S17-1 (vedin, varm.lukko) EXH/P/B-S10-1 (painike) EXH/P/B-S12-1 (painike, varm.lukko) EXH/P/B-S14-1 (vedin) EXH/P/B-S16-1 (vedin, varm.lukko) EXP-S18-1 (työntölevy) 19

20 EXIT -OVIYMPÄRISTÖT - SÄHKÖMEKAANISET 1-LEHTISET UMPIOVET UMPIOVET Ulko-ovet Palo-ovet Sisäovet Ulko-ovet joissa käytetään sähkömekaanista vedintoimista käyttölukkoa. Käyttö umpipalo-ovissa joko painike- tai vedintoimisena. Käyttö sisäovissa joko painike- tai vedintoimisena. EXH/P505; EL590+CY037 EXB505; PE590+CY037 EXH/P501; EL580+CY037 EXB501; PE580+CY037 EXH/P505; EL590+CY037 EXB505; PE590+CY037 EXH/P501; EL580+CY037 EXB501; PE580+CY037 EXH/P505; EL590+CY037 EXB505; PE590+CY037 EXP507; EL502+CY077 EN179 -standardi EXH505 EXP505 EXH501 EXP501 EXH505 EXP505 EXH501 EXP501 EXH505 EXP505 EXP507 EN1125 -standardi EXB505 EXB501 EXB505 EXB501 EXB505 Huom! Ovensuljin valitaan ovipainon, käytön ja olosuhteiden mukaan. (vetolaite DC199 kulunvalvotut ovet) Ovensuljin DC240+DC190 DC250+DC194 DC240+DC191 DC240+DC199 - DC335+DC190 DC240+DC190 DC330+DC194 DC335+DC191 DC240+DC191 DC250+DC194 DC335+DC199 DC240+DC Ovensuljin (palo-ovet) DC240+DC199 DC250+DC194 DC335+DC199 Varmuuslukko Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa EM108 EM109 EM110 EM108 EM109 EM110 EM108 EM109 EM110 Ovikortit Tuotevalintaoppaan ovikortin numero EXH tai EXP => EN179 EXB => EN1125 EXH/P/B-S05-1 (vedin) EXH/P/B-S02-1 (painike) EXH/P/B-S04-1 (painike, varm.lukko) EXH/P/B-S06-1 (vedin) EXH/P/B-S08-1 (vedin, varm.lukko) EXH/P/B-S01-1 (painike) EXH/P/B-S03-1 (painike, varm.lukko) EXH/P/B-S05-1 (vedin) EXH/P/B-S07-1 (vedin, varm.lukko) EXP-S09-1 (työntölevy) 20

21 EXIT M01-1 Painiketoiminen EXIT -käyttölukko umpioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella/ työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M01-1 EXP-M01-1 EXB-M01-1 ABLOY EXH101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 21

22 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-M01-1 PAINIKE-PAINIKETOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M01-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

23 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-M01-1 PAINIKE-TYÖNTÖLEVYTOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M01-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

24 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-M01-1 PAINIKE-PUOMITOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M01-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

25 EXIT M02-1 Painiketoiminen EXIT -käyttölukko umpipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella/ työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M02-1 EXP-M02-1 EXB-M02-1 ABLOY EXH101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 25

26 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M02-1 PAINIKE-PAINIKETOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 3b. Vetolaite ABLOY DC199 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M02-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

27 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-M02-1 PAINIKE-TYÖNTÖLEVYTOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 3b. Vetolaite ABLOY DC199 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M02-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

28 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-M02-1 PAINIKE-PUOMITOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 3b. Vetolaite ABLOY DC199 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M02-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

29 EXIT M03-1 Painiketoiminen EXIT -käyttölukko + moottorivarmuuslukko umpioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella/ työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M03-1 EXP-M03-1 EXB-M03-1 ABLOY EXH101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 29

30 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-M03-1 PAINIKE-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXH101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M03-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

31 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-M03-1 PAINIKE-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXP101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M03-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

32 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-M03-1 PAINIKE-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXB101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M03-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

33 EXIT M04-1 Painiketoiminen EXIT -käyttölukko + moottorivarmuuslukko umpipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M04-1 EXP-M04-1 EXB-M04-1 ABLOY EXH101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB101 - lukkorunko LE180 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 33

34 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M04-1 PAINIKE-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXH101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M04-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

35 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-M04-1 PAINIKE-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXP101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M04-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

36 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-M04-1 PAINIKE-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXB101 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE180 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M04-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

37 EXIT M05-1 Vedintoiminen EXIT -käyttölukko umpioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M05-1 EXP-M05-1 EXB-M05-1 ABLOY EXH105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 37

38 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-M05-1 VEDIN-PAINIKETOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M05-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

39 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-M05-1 VEDIN-TYÖNTÖLEVYTOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M05-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

40 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M05-1 VEDIN-PUOMITOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M05-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

41 EXIT M06-1 Vedintoiminen EXIT -käyttölukko umpipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M06-1 EXP-M06-1 EXB-M06-1 ABLOY EXH105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 41

42 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M06-1 VEDIN-PAINIKETOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M06-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

43 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-M06-1 VEDIN-TYÖNTÖLEVYTOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M06-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

44 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-M06-1 VEDIN-PUOMITOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M06-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

45 EXIT M07-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko umpioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M07-1 EXP-M07-1 EXB-M07-1 ABLOY EXH105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 45

46 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-M07-1 VEDIN-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXH105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M07-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

47 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-M07-1 VEDIN-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXP105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M07-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

48 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-M07-1 VEDIN-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXB105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M07-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

49 EXIT M08-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko umpipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M08-1 EXP-M08-1 EXB-M08-1 ABLOY EXH105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB105 - lukkorunko LE184 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 49

50 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M08-1 VEDIN-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXH105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M08-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

51 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-M08-1 VEDIN-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXP105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M08-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

52 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-M08-1 VEDIN-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXB105 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE184 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M08-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

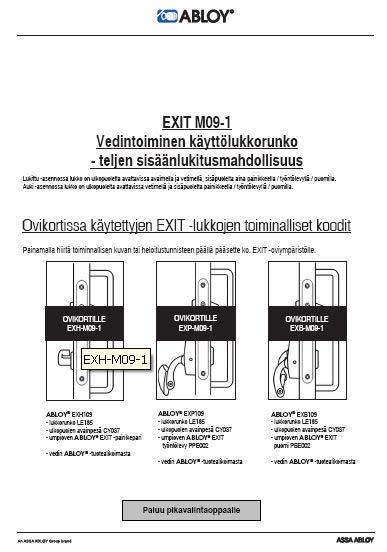

53 EXIT M09-1 Vedintoiminen EXIT -käyttölukko umpioviin Lukossa teljen sisäänlukitusmahdollisuus Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M09-1 EXP-M09-1 EXB-M09-1 ABLOY EXH109 - lukkorunko LE185 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP109 - lukkorunko LE185 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB109 - lukkorunko LE185 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 53

54 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-M09-1 VEDIN-PAINIKETOIMINEN OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXH109 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE185 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M09-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

55 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-M09-1 VEDIN-TYÖNTÖLEVYTOIMINEN OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXP109 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE185 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Aukiasennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M09-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

56 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-M09-1 VEDIN-PUOMITOIMINEN OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXB109 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE185 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Auki-asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M09-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

57 EXIT M10-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko umpioviin Lukossa teljen sisäänlukitusmahdollisuus Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M10-1 EXP-M10-1 EXB-M10-1 ABLOY EXH109 - lukkorunko LE185 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP109 - lukkorunko LE185 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB109 - lukkorunko LE185 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 57

58 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-M10-1 VEDIN-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXH109 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE185 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M10-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

59 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-M10-1 VEDIN-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI - TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXP109 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE185 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Aukiasennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M10-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

60 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-M10-1 VEDIN-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXB109 1a. Avainpesä ABLOY CY037 1b. Lukkorunko ABLOY LE185 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Auki-asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M10-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

61 EXIT M15-1 ja M16-1 Vedintoiminen EXIT -käyttölukko umpipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta - valvottu varapoistumistien ovi Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta avaimella. Hätätilanteessa lukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M15-1 EXH-M16-1 ABLOY EXH106 - lukkorunko LE184 - ulkopuolen avainpesä CY002 - umpioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin ABLOY EXP107 - lukkorunko LE184 - ulkopuolen avainpesä CY021 - umpioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin 61

62 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M15-1 VEDIN-PAINIKETOIMINEN VALVOTTU VARAPOISTUMISTIEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH106 1a. Avainpesä ABLOY CY002 1b. Lukkorunko ABLOY LE184 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on sisäpuolelta avattavissa avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M15-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

63 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M16-1 VEDIN-PAINIKETOIMINEN VALVOTTU VARAPOISTUMISTIEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH107 1a. Avainpesä ABLOY CY021 1b. Lukkorunko ABLOY LE184 3b. Vetolaite ABLOY DC199 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on sisäpuolelta avattavissa avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M16-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

64 EXIT M17-1 ja M18-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko umpipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta - valvottu varapoistumistien ovi Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta avaimella. Hätätilanteessa lukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M17-1 EXH-M18-1 ABLOY EXH106 - lukkorunko LE184 - ulkopuolen avainpesä CY002 - umpioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin ABLOY EXP107 - lukkorunko LE184 - ulkopuolen avainpesä CY021 - umpioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin 64

65 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M17-1 VEDIN-PAINIKETOIMINEN VALVOTTU MOOTTORIVARMUUSLUKOLLA VARUSTETTU VARAPOISTUMISTIEN OVI A1. Mekaaninen käyttölukko ABLOY EXH106 1a. Avainpesä ABLOY CY002 1b. Lukkorunko ABLOY LE184 A2. Varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Lukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA214 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on sisäpuolelta avattavissa avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M17-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

66 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-M18-1 VEDIN-PAINIKETOIMINEN VALVOTTU MOOTTORIVARMUUSLUKOLLA VARUSTETTU VARAPOISTUMISTIEN OVI A1. Mekaaninen käyttölukko ABLOY EXH107 1a. Avainpesä ABLOY CY021 1b. Lukkorunko ABLOY LE184 A2. Varmuuslukko ABLOY EM109 2a. Avainpesä ABLOY CY061 2b. Lukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA214 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on sisäpuolelta avattavissa avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti sisäpuolen avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M18-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

67 EXIT M19-1 Painiketoiminen EXIT -käyttölukko profiilioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella/ työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M19-1 EXP-M19-1 EXB-M19-1 ABLOY EXH301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -painikepari ABLOY EXP301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 67

68 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-M19-1 PAINIKE-PAINIKETOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 3b. Vetolaite ABLOY DC190 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M19-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

69 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-M19-1 PAINIKE-TYÖNTÖLEVYTOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 3b. Vetolaite ABLOY DC190 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M19-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

70 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M19-1 PAINIKE-PUOMITOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 3b. Vetolaite ABLOY DC190 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M19-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

71 EXIT M20-1 Painiketoiminen EXIT -käyttölukko profiilipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M20-1 EXP-M20-1 EXB-M20-1 ABLOY EXH301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -painikepari ABLOY EXP301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 71

72 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M20-1 PAINIKE-PAINIKETOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 3b. Vetolaite ABLOY DC199 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M20-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

73 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXP-M20-1 PAINIKE-TYÖNTÖLEVYTOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 3b. Vetolaite ABLOY DC199 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M20-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

74 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXB-M20-1 PAINIKE-PUOMITOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 3b. Vetolaite ABLOY DC199 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M20-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

75 EXIT M21-1 Painiketoiminen EXIT -käyttölukko + moottorivarmuuslukko profiilioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella/ työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M21-1 EXP-M21-1 EXB-M21-1 ABLOY EXH301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -painikepari ABLOY EXP301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 75

76 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-M21-1 PAINIKE-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXH301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M21-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

77 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-M21-1 PAINIKE-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXP301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M21-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

78 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M21-1 PAINIKE-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Mekaaninen käyttölukko ABLOY EXB301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M21-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

79 EXIT M22-1 Painiketoiminen EXIT -käyttölukko + moottorivarmuuslukko profiilipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M22-1 EXP-M22-1 EXB-M22-1 ABLOY EXH301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -painikepari ABLOY EXP301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB301 - lukkorunko LE310 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 79

80 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M22-1 PAINIKE-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXH301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M22-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

81 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXP-M22-1 PAINIKE-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXP301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M22-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

82 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXB-M22-1 PAINIKE-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXB301 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE310 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeeella, sisäpuolelta puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa painikkeella ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M22-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

83 EXIT M23-1 Vedintoiminen EXIT -käyttölukko profiilioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M23-1 EXP-M23-1 EXB-M23-1 ABLOY EXH305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE003 - ulkopuolen vedin ABLOY EXB305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE003 - ulkopuolen vedin 83

84 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-M23-1 VEDIN-PAINIKETOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M23-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

85 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-M23-1 VEDIN-TYÖNTÖLEVYTOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE003 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M23-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

86 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M23-1 VEDIN-PUOMITOIMINEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE003 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M23-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

87 EXIT M24-1 Vedintoiminen EXIT -käyttölukko profiilipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M24-1 EXP-M24-1 EXB-M24-1 ABLOY EXH305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE003 - ulkopuolen vedin ABLOY EXB305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE003 - ulkopuolen vedin 87

88 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M24-1 VEDIN-PAINIKETOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M24-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

89 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXP-M24-1 VEDIN-TYÖNTÖLEVYTOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE003 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M24-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

90 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXB-M24-1 VEDIN-PUOMITOIMINEN PALO-OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE003 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M24-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

91 EXIT M25-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko profiilioviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M25-1 EXP-M25-1 EXB-M25-1 ABLOY EXH305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE003 - ulkopuolen vedin ABLOY EXB305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE003 - ulkopuolen vedin 91

92 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-M25-1 VEDIN-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M25-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

93 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-M25-1 VEDIN-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI - EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXP305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE003 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M25-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

94 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M25-1 VEDIN-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXB305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE003 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M25-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

95 EXIT M26-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko profiilipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M26-1 EXP-M26-1 EXB-M26-1 ABLOY EXH305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE003 - ulkopuolen vedin ABLOY EXB305 - lukkorunko LE314 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE003 - ulkopuolen vedin 95

96 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M26-1 VEDIN-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXH305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M26-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

97 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXP-M26-1 VEDIN-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXP305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE003 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M26-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

98 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXB-M26-1 VEDIN-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Mekaaninen käyttölukko ABLOY EXB305 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE003 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M26-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

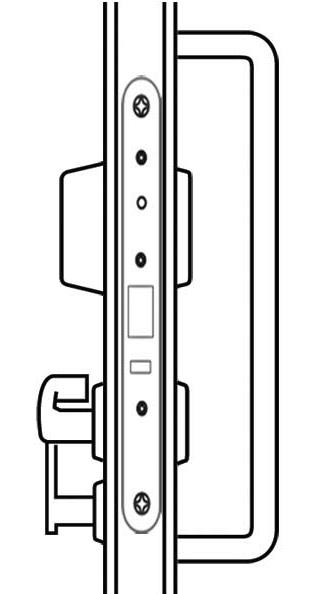

99 EXIT M27-1 Vedintoiminen EXIT -käyttölukko profiilioviin Lukossa teljen sisäänlukitusmahdollisuus Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M27-1 EXP-M27-1 EXB-M27-1 ABLOY EXH309 - lukkorunko LE315 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP309 - lukkorunko LE315 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE003 - ulkopuolen vedin ABLOY EXB309 - lukkorunko LE315 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE003 - ulkopuolen vedin 99

100 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-M27-1 VEDIN-PAINIKETOIMINEN OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXH309 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE315 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M27-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

101 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-M27-1 VEDIN-TYÖNTÖLEVYTOIMINEN OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXP309 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE315 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE003 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Aukiasennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M27-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

102 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M27-1 VEDIN-PUOMITOIMINEN OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXB309 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE315 3b. Vetolaite ABLOY DC190 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE003 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Auki-asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M27-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

103 EXIT M28-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko profiilioviin Lukossa teljen sisäänlukitusmahdollisuus Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella / työntölevyllä / puomilla. Auki -asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta panikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M28-1 EXP-M28-1 EXB-M28-1 ABLOY EXH309 - lukkorunko LE315 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP309 - lukkorunko LE315 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT työntölevy PPE003 - ulkopuolen vedin ABLOY EXB309 - lukkorunko LE315 - ulkopuolen avainpesä CY047 - profiilioven ABLOY EXIT puomi PBE003 - ulkopuolen vedin 103

104 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-M28-1 VEDIN-PAINIKETOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXH309 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE315 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M28-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

105 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-M28-1 VEDIN-TYÖNTÖLEVYTOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI - TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXP309 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE315 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE003 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Aukiasennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-M28-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

106 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-M28-1 VEDIN-PUOMITOIMINEN MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI TELJEN SISÄÄNLUKITUSMAHDOLLISUUS A1. Mekaaninen käyttölukko ABLOY EXB309 1a. Avainpesä ABLOY CY047 1b. Lukkorunko ABLOY LE315 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE003 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Lukittu -asennossa käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Auki-asennossa käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-M28-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

107 EXIT M33-1 ja M34-1 Vedintoiminen EXIT -käyttölukko profiilipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta - valvottu varapoistumistien ovi Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta avaimella. Hätätilanteessa lukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M33-1 EXH-M34-1 ABLOY EXH304 - lukkorunko LE314 - ulkopuolen avainpesä CY067 - profiilioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin ABLOY EXH307 - lukkorunko LE314 - ulkopuolen avainpesä CY068 - profiilioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin 107

108 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M33-1 VEDIN-PAINIKETOIMINEN VALVOTTU VARAPOISTUMISTIEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH304 1a. Avainpesä ABLOY CY067 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC199 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M33-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

109 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M34-1 VEDIN-PAINIKETOIMINEN VALVOTTU VARAPOISTUMISTIEN OVI EI TELJEN SISÄÄNLUKITUSTA A1. Mekaaninen käyttölukko ABLOY EXH307 1a. Avainpesä ABLOY CY068 1b. Lukkorunko ABLOY LE314 3b. Vetolaite ABLOY DC199 5b. EXIT -sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on sisäpuolelta avattavissa avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M34-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

110 EXIT M35-1 ja M36-1 Vedintoiminen EXIT -käyttölukko + moottorivarmuuslukko profiilipalo-oviin Lukossa ei teljen sisäänlukitusmahdollisuutta - valvottu varapoistumistien ovi Käyttölukko on ulkopuolelta avattavissa avainta ja vedintä käyttäen, sisäpuolelta avaimella. Hätätilanteessa lukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-M35-1 EXH-M36-1 ABLOY EXH304 - lukkorunko LE314 - ulkopuolen avainpesä CY067 - profiilioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin ABLOY EXH307 - lukkorunko LE314 - ulkopuolen avainpesä CY068 - profiilioven ABLOY EXIT -puolipainike - ABLOY EXIT sinetti EH900 - ulkopuolen vedin 110

111 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M35-1 VEDIN-PAINIKETOIMINEN VALVOTTU MOOTTORIVARMUUSLUKOLLA VARUSTETTU VARAPOISTUMISTIEN OVI A1. Mekaaninen käyttölukko ABLOY EXH304 1a. Avainpesä ABLOY CY067 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M35-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

112 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-M36-1 VEDIN-PAINIKETOIMINEN VALVOTTU MOOTTORIVARMUUSLUKOLLA VARUSTETTU VARAPOISTUMISTIEN OVI A1. Mekaaninen käyttölukko ABLOY EXH307 1a. Avainpesä ABLOY CY068 1b. Lukkorunko ABLOY LE314 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA226 5b. EXIT-sinetti ABLOY EH900 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/0630 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Käyttölukko on sisäpuolelta avattavissa avaimella. Hätätilanteessa käyttölukko on avattavissa sisäpuolelta painikkeella, rikkomalla ensin painikkeen sinetti. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila varmistettava,kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti sisäpuolen avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-M36-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

113 EXIT S01-1 Painiketoiminen EXIT -solenoidilukko umpioviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S01-1 EXP-S01-1 EXB-S01-1 ABLOY EXH501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB501 - lukkorunko PE580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 113

114 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-S01-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S01-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

115 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-S01-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S01-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

116 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-S01-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB501 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY PE590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S01-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

117 EXIT S02-1 Painiketoiminen EXIT -solenoidilukko umpipalo-oviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S02-1 EXP-S02-1 EXB-S02-1 ABLOY EXH501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB501 - lukkorunko PE580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 117

118 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-S02-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S02-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

119 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-S02-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY PE580 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S02-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

120 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-S02-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY PE580 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-20/032 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S02-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

121 EXIT S03-1 Painiketoiminen EXIT -solenoidilukko + moottorivarmuuslukko umpioviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S03-1 EXP-S03-1 EXB-S03-1 ABLOY EXH501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB501 - lukkorunko PE580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 121

122 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-S03-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S03-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

123 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-S03-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S03-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

124 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-S03-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY PE580 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-20/032 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S03-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

125 EXIT S04-1 Painiketoiminen EXIT -solenoidilukko + moottorivarmuuslukko umpipalo-oviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S04-1 EXP-S04-1 EXB-S04-1 ABLOY EXH501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -painikepari ABLOY EXP501 - lukkorunko EL580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB501 - lukkorunko PE580 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 125

126 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-S04-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-painikepari ABLOY PRESTO 3-20/032 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S04-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

127 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-S04-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY EL580 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-työntölevy ABLOY PPE002 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S04-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

128 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-S04-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB501 1a. Avainpesä ABLOY CY037 1b. Solenoidilukkorunko ABLOY PE580 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA501 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/032 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S04-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

129 EXIT S05-1 Vedintoiminen EXIT -moottorilukko umpioviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella / työntölevyllä/ puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S05-1 EXP-S05-1 EXB-S05-1 ABLOY EXH505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB505 - lukkorunko PE590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 129

130 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-S05-1 VEDIN-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S05-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

131 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-S05-1 VEDIN-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC190 3c. EXIT-akkutuki tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S05-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

132 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-S05-1 VEDIN-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY PE590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S05-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

133 EXIT S06-1 Vedintoiminen EXIT -moottorilukko umpipalo-oviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella / työntölevyllä/ puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S06-1 EXP-S06-1 EXB-S06-1 ABLOY EXH505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB505 - lukkorunko PE590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 133

134 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-S06-1 VEDIN-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S06-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

135 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-S06-1 VEDIN-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S06-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

136 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-S06-1 VEDIN-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY PE590 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC199 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S06-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

137 EXIT S07-1 Vedintoiminen EXIT -moottorilukko + moottorivarmuuslukko umpioviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella / työntölevyllä/ puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S07-1 EXP-S07-1 EXB-S07-1 ABLOY EXH505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB505 - lukkorunko PE590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 137

138 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXH-S07-1 VEDIN-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S07-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

139 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-S07-1 VEDIN-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S07-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

140 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXB-S07-1 VEDIN-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY PE590 1d. Säädettävä ABLOY vastarauta A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S07-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

141 EXIT S08-1 Vedintoiminen EXIT -moottorilukko + moottorivarmuuslukko umpipalo-oviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella / työntölevyllä/ puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S08-1 EXP-S08-1 EXB-S08-1 ABLOY EXH505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT -puolipainike - ulkopuolen vedin ABLOY EXP505 - lukkorunko EL590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT työntölevy PPE002 - ulkopuolen vedin ABLOY EXB505 - lukkorunko PE590 - ulkopuolen avainpesä CY037 - umpioven ABLOY EXIT puomi PBE002 - ulkopuolen vedin 141

142 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXH-S08-1 VEDIN-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. Sisäpuolen EXIT -painike ABLOY PRESTO 3-20/030 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S08-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

143 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXP-S08-1 VEDIN-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY EL590 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA217 4b. Kaapeli ABLOY EA214 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-työntölevy ABLOY PPE002 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S08-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

144 1-LEHTINEN UMPIPALO-OVI HELOITUSTUNNUS EXB-S08-1 VEDIN-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB505 1a. Avainpesä ABLOY CY037 1b. Moottorilukkorunko ABLOY PE590 A2. Sähkömekaaninen varmuuslukko ABLOY EM108 2a. Avainpesä ABLOY CY062 2b. Moottorivarmuuslukkorunko ABLOY EL557 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 2 kpl 4b. Kaapeli ABLOY EA214 4b. Kaapeli ABLOY EA217 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K 5b. EXIT-puomi ABLOY PBE002 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta puomilla. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S08-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

145 EXIT S09-1 Vedintoiminen EXIT -solenoidilukko umpioviin - aikaohjattu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Mekaanisesti käyttölukko on ulkopuolelta avaittavissa avaimella, sisäpuolelta työntölevyllä. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXP-S09-1 ABLOY EXP507 - lukkorunko EL502 - ulkopuolen avainpesä + työntölevy CY077 - ulkopuolen vedin 145

146 1-LEHTINEN UMPIOVI HELOITUSTUNNUS EXP-S09-1 VEDIN-TYÖNTÖLEVYTOIMINEN AIKAOHJATTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP507 1a. Avainpesä-työntölevy ABLOY CY077 1b. Solenoidilukkorunko ABLOY EL502 1d. Säädettävä ABLOY vastarauta 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA280 4b. Kaapeli ABLOY EA211 4c. Magneettikosketin ABLOY EA501 5a. Ulkopuolen vedin ABLOY PRESTO 138/400K Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa vetimellä ja sisäpuolelta työntölevyllä. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja vetimellä, sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S09-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

147 EXIT S10-1 Painiketoiminen EXIT -solenoidilukko profiilioviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S10-1 EXP-S10-1 EXB-S10-1 ABLOY EXH401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT -painikepari ABLOY EXP401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB lukkorunko PE480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 147

148 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-S10-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 1d. ABLOY vastarauta 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA502 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S10-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

149 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-S10-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 1d. ABLOY vastarauta 3a. Suljin ABLOY DC335 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA502 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S10-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

150 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-S10-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY PE480 1d. ABLOY vastarauta 3b. Vetolaite ABLOY DC190 3c. ABLOY kiinnityslevy tarvittaessa A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA502 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S10-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

151 EXIT S11-1 Painiketoiminen EXIT -solenoidilukko profiilipalo-oviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S11-1 EXP-S11-1 EXB-S11-1 ABLOY EXH401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT -painikepari ABLOY EXP401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB lukkorunko PE480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 151

152 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-S11-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA502 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S11-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

153 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXP-S11-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA502 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S11-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

154 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXB-S11-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY PE480 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA210 4c. Magneettikosketin ABLOY EA502 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S11-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

155 EXIT S12-1 Painiketoiminen EXIT -solenoidilukko + moottorivarmuuslukko profiilioviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulketuu ovensulkimella. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S12-1 EXP-S12-1 EXB-S12-1 ABLOY EXH401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT -painikepari ABLOY EXP401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB lukkorunko PE480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 155

156 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXH-S12-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA216 4b. Kaapeli ABLOY EA236 4c. Magneettikosketin ABLOY EA502 4d. Moottorilukon ohjauskeskus ABLOY EA470 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S12-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

157 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXP-S12-1 PAINIKE-TYÖNTÖLEVYTOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXP401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA216 4b. Kaapeli ABLOY EA236 4c. Magneettikosketin ABLOY EA502 4d. Moottorilukon ohjauskeskus ABLOY EA470 5b. EXIT-työntölevy ABLOY PPE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 VARMUUSLUKKO Työntölevy varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta työntölevyllä. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXP-S12-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

158 1-LEHTINEN PROFIILIOVI HELOITUSTUNNUS EXB-S12-1 PAINIKE-PUOMITOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU OVI A1. Sähkömekaaninen käyttölukko ABLOY EXB401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY PE480 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC190 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA216 4b. Kaapeli ABLOY EA236 4c. Magneettikosketin ABLOY EA502 4d. Moottorilukon ohjauskeskus ABLOY EA470 5b. EXIT-puomi ABLOY PBE001 5b. Ulkopuolen painike ABLOY PRESTO 3-16/0650 VARMUUSLUKKO Puomi varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ovensulkimella. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXB-S12-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET

159 EXIT S13-1 Painiketoiminen EXIT -solenoidilukko + moottorivarmuuslukko profiilipalo-oviin - 1-suuntaan kulunvalvottu Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella, sisäpuolelta painikkeella / työntölevyllä / puomilla. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu. Varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. Ovikortissa käytettyjen EXIT -lukkojen toiminnalliset koodit Painamalla hiirtä toiminnallisen kuvan tai heloitustunnisteen päällä, pääsette ko. EXIT -oviympäristölle. EXH-S13-1 EXP-S13-1 EXB-S13-1 ABLOY EXH401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT -painikepari ABLOY EXP401 - lukkorunko EL480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT työntölevy PPE001 - ulkopuolen painike ABLOY EXB lukkorunko PE480 - ulkopuolen avainpesä CY047 - umpioven ABLOY EXIT puomi PBE001 - ulkopuolen painike 159

160 1-LEHTINEN PROFIILIPALO-OVI HELOITUSTUNNUS EXH-S13-1 PAINIKE-PAINIKETOIMINEN 1-SUUNTAINEN KULUNVALVOTTU JA MOOTTORIVARMUUSLUKOLLA VARUSTETTU PALO-OVI A1. Sähkömekaaninen käyttölukko ABLOY EXH401 1a. Avainpesä ABLOY CY047 1b. Solenoidilukkorunko ABLOY EL480 A2. Sähkömekaaninen varmuuslukko ABLOY EM220 2a. Avainpesä ABLOY CY065 2b. Moottorivarmuuslukkorunko ABLOY EL655 3b. Vetolaite ABLOY DC199 A4. Oven sähkömekaaniset oheistuotteet 4a. Ylivientisuoja ABLOY EA281 4b. Kaapeli ABLOY EA216 4b. Kaapeli ABLOY EA236 4c. Magneettikosketin ABLOY EA502 4d. Moottorilukon ohjauskeskus ABLOY EA470 5b. EXIT-painikepari ABLOY PRESTO 3-20/0650 VARMUUSLUKKO Painike varmistaa poistumisen sisäpuolelta poistumistiesuuntaan. Sähköisellä ohjauksella käyttölukko on ulkopuolelta avattavissa painikkeella. Mekaanisesti käyttölukko on ulkopuolelta avattavissa avaimella ja painikkeella, sisäpuolelta painikkeella. Varmuuslukon tulee olla auki poistumistieovissa, kun kiinteistössä oleskellaan. Varmuuslukon auki -tila on varmistettava kytkemällä se muuhun merkittävään toimintoon esim. siten, että valot eivät syty mikäli varmuuslukko on lukittu.varmuuslukko avautuu sähköisen ohjauksen lisäksi mekaanisesti kummaltakin puolelta avainpesästä. Varmuuslukon ohjauksesta on sovittava aina paikallisen paloviranomaisen kanssa. Ovi sulkeutuu ja salpautuu. VOIT KÄYTTÄÄ OVIKUVISSA TUNNUSTA EXH-S13-1, MIKÄLI TUOTTEET OVAT OVIKORTIN MUKAISET
