1 KÄYTTÖOHJE Ver. A01 SW rev. 1.2x Tämä käyttöohje sisältää yleisiä ohjeita ja neuvoja PhysioTouch -laitteen käyttöön ja käsittelyyn liittyvissä asioissa. Lue koko käyttöohje huolella.

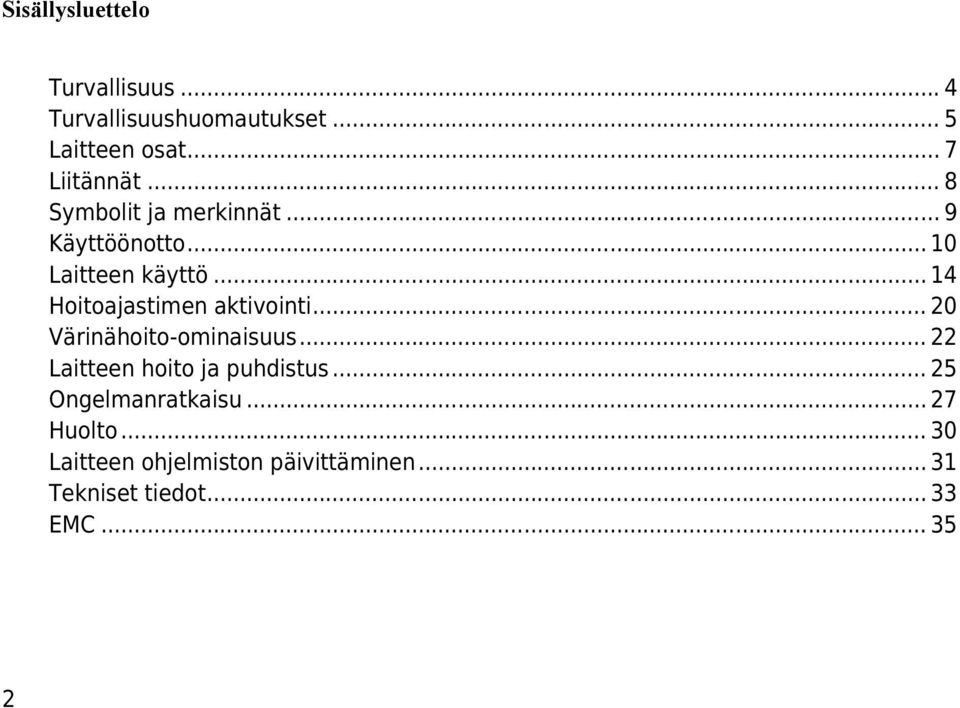

2 Sisällysluettelo Turvallisuus... 4 Turvallisuushuomautukset... 5 Laitteen osat... 7 Liitännät... 8 Symbolit ja merkinnät... 9 Käyttöönotto Laitteen käyttö Hoitoajastimen aktivointi Värinähoito-ominaisuus Laitteen hoito ja puhdistus Ongelmanratkaisu Huolto Laitteen ohjelmiston päivittäminen Tekniset tiedot EMC

3 Copyright HLD Healthy Life Devices Oy. Espoo, Finland. Kaikki tässä julkaisussa oleva materiaali on tarkoitettu vain ja ainoastaan laitteen käyttöön liittyviin tarkoituksiin. PhysioTouch on HLD Healthy Life Devices Oy:lle rekisteröity tavaramerkki. Valmistaja HLD Healthy Life Devices Oy Ahventie Finland Espoo Turvallisuus ja EMC sertifikaatti HLD PhysioTouch A01 täyttää Medical Device Directive 93/42/ETY vaatimukset HLD PhysioTouch A01 täyttää Medical electrical equipment electromagnetic compatibility IEC vaatimukset 3

4 Turvallisuus Huomautukset sekä varoitukset tässä käyttöohjeessa on osoitettu seuraavin symbolein. Tutustu huomautuksiin ja varoituksiin huolellisesti ennen laitteen käyttöönottoa. Mahdollinen vaaratilanne, joka voi aiheuttaa haittaa tai pieniä vaurioita käyttäjälle tai potilaalle, tai vahingoittaa laitetta. Mahdollinen vaaratilanne joka voi aiheuttaa vammoja tai vahingoittaa laitetta. Mahdollinen vaaratilanne joka voi johtaa vakavaan vammautumiseen tai kuolemaan. 4

5 Turvallisuushuomautukset Puhdista laite säännöllisesti tämän käyttöohjeen ja toimipaikkasi vaatimusten mukaisesti. Laitetta tulee käyttää ja säilyttää vain sille määritellyissä olosuhteissa. Käsittele laitetta varoen ja noudata annettuja hoito- ja huolto-ohjeita. Käytä ainoastaan HLD:n toimittamia tai hyväksymiä lisätarvikkeita ja telineitä. Käytä potilaan anatomiaan ja ihotyyppiin parhaiten soveltuvia suulakkeita ja laitteen asetuksia. Älä pudota tai kolhi laitteen pääyksikköä, hoitopäätä tai muita osia. Vaihda kuluneet, vaurioituneet tai rikkoutuneet lisätarvikkeet uusiin alkuperäisiin osiin. Varmista että suulakkeessa on suodatin paikallaan ennen suulakkeen kiinnittämistä hoitopäähän, jotta laitteen sisään ei joutuisi pölyä tai likaa. Älä koskaan käytä laitetta muuhun kuin HLD:n hyväksymään käyttöön. HLD ei vastaa seuraamuksista jos laitetta käytetään ohjeiden vastaisesti. 5

6 Käyttöalueet: PhysioTouch on alipaineeseen perustuva fysioterapian ja lymfaterapian osa-alueiden apu- ja hoitoväline. Laite on tarkoitettu PhysioTouch -hoitomenetelmään perehtyneiden henkilöiden käyttöön tai käytettäväksi heidän valvonnassaan. Vasta-aiheet: Laitteen käytön riskitekijöistä raskauden aikana ei ole tutkittua tietoa. Älä käytä raskaana olevan potilaan hoidossa keskustelematta ensin hoitavan lääkärin kanssa. Laitteen käytön riskitekijöistä syöpäpotilaan hoidossa ei ole tutkittua tietoa. Älä käytä syöpäpotilaan hoidossa hoitojen ollessa kesken tai syövän ollessa metastasoitunut, keskustelematta ensin hoitavan lääkärin kanssa. Älä käytä akuutin infektion aikana. Noudata erityistä varovaisuutta ohuen ihon hoidossa sekä kaulan alueella. Jos olet epävarma hoidon soveltuvuudesta, ota yhteyttä hoitavaan lääkäriin ennen hoidon aloittamista. Ota huomioon lymfaterapian ja fysioterapian vasta-aiheet. 6

7 Laitteen osat 1. PhysioTouch -pääyksikkö 2. Kahva 3. Akkumoduuli 4. Virtakytkin 5. Kosketusnäyttö 6. Hoitopää 7. Alipaineletku 8. Erikokoisia hoitosuulakkeita 9. Hoitosuulakkeiden pehmytosia 7

8 Liitännät Virtajohto Integroitu alipaineletku ja kaapeli Lähiverkkoliitin USB-liitin 8

9 Symbolit ja merkinnät Laitteessa esiintyy seuraavia symboleja ja merkintöjä: Symboli Merkitys Laite on CE-merkitty. Numero kertoo laitoksen, joka CE-merkin on myöntänyt. Lue laitteen käyttöohjeet ennen käyttöä. Laite on luokiteltu BF-tyypin laitteeksi standardin IEC60601 mukaisesti. Laite on kaksoiseristetty, eli se voidaan kytkeä maadoittamattomaan pistorasiaan. Vieressä oleva liitin mahdollistavaa laitteen laajennuksen akkumoduulilla. Laitteessa käytettävä akku on litium-ioni tyyppiä, tämän tyyppistä akkua ei saa heittää sekajätteeseen. Litium-ioniakku tulee kierrättää asianmukaisesti. 9

10 Käyttöönotto Purkaminen pakkauksesta Nosta varovasti laitteen osat pakkauksesta ja varmista että kaikki osat ovat moitteettomassa kunnossa. Suosittelemme säilyttämään pakkauksen mahdollisia kuljetuksia varten. Alkuperäinen pakkaus on suunniteltu suojaamaan laitetta mahdollisimman hyvin kuljetuksen aikana. Akkumoduulin kiinnittäminen Pääyksikköä voi käyttää akun kanssa tai ilman. Akku kiinnitetään pääyksikköön käyttäen kahta ruuvia. Akku latautuu sen ollessa kiinni pääyksikössä ja laitteen ollessa kytkettynä verkkovirtaan. Akun latautuessa laitteen virtakytkimessä vilkkuu keltainen valo. Älä pura akkumoduulia. Vain valtuutettu huoltohenkilö voi avata akkumoduulin. 10

11 Kaapelin kytkeminen ja irrottaminen Kiinnitä integroitu alipaineletku ja kaapeli laitteen vasemmalla sivulla olevaan pyöreään liittimeen. Varmista että kaapeli painuu tiiviisti liittimeen, mutta älä käytä liiallista voimaa. Älä väännä tai kierrä kaapelin liitintä. Irrota kaapeli pääyksiköstä vetämällä kohtisuoraan. Älä väännä tai kierrä kaapelin liitintä. Hoitopään kytkeminen ja irrottaminen Kiinnitä hoitopää kaapeliin niin että kaapeli painuu tiiviisti liittimeen. Älä väännä tai kierrä kaapelin liitintä. Irrota kaapeli hoitopäästä vetämällä kohtisuoraan. Älä väännä tai kierrä kaapelin liitintä. 11

12 Suulakkeen kiinnittäminen hoitopäähän Valitse suulake potilaan koon ja hoidettavan kohteen mukaisesti. Katso viitteellisiä suosituksia osiosta Suulakkeen valinta. Liitä suulake hoitopäähän kuvan osoittamalla tavalla. Varmista että suulake menee oikein päin hoitopäähän, huomioiden ohjaavat urat. Varmista painamalla että suulake menee pohjaan saakka. Tarvittaessa voit voidella suulakkeen kumitiivisteet (2kpl) hyvin pienellä määrällä hierontaöljyä. 12

13 Laitteen sijoittelu hoidon aikana Suosittelemme laitteen kiinnittämistä kiinteästi PhysioTouch Roll Stand - telineeseen (kuva). Teline on suunniteltu niin, että sen avulla laitteen käyttö on helppoa ja turvallista. Tutustu Roll Stand -telineen mukana tuleviin ohjeisiin. Käytä ainoastaan HLD:n toimittamia tai suosittelemia välineitä laitteen kiinnittämiseen. Jos käytät PhysioTouch -laitetta ilman Roll Stand -telinettä, sijoita laite tasaiselle pinnalle ja paikkaan josta se ei pääse putoamaan. 13

14 Laitteen käyttö Laitteen käynnistys ja sammuttaminen Käynnistä laite painamalla virtakytkintä. Odota hetki kun laite käynnistyy. Sammuttaaksesi laitteen, paina virtakytkimestä. Näytönsäästäjä Laitteen näyttö sammuu ja laite siirtyy tehonsäästötilaan kun sitä ei ole käytetty 30 minuuttiin. Laite palaa toimintaan, kun näyttöä kosketetaan tai virtakytkintä painetaan. Mikäli laite on akkukäytöllä ja käyttämättä vähintään tunnin ajan laite sammuu. 14

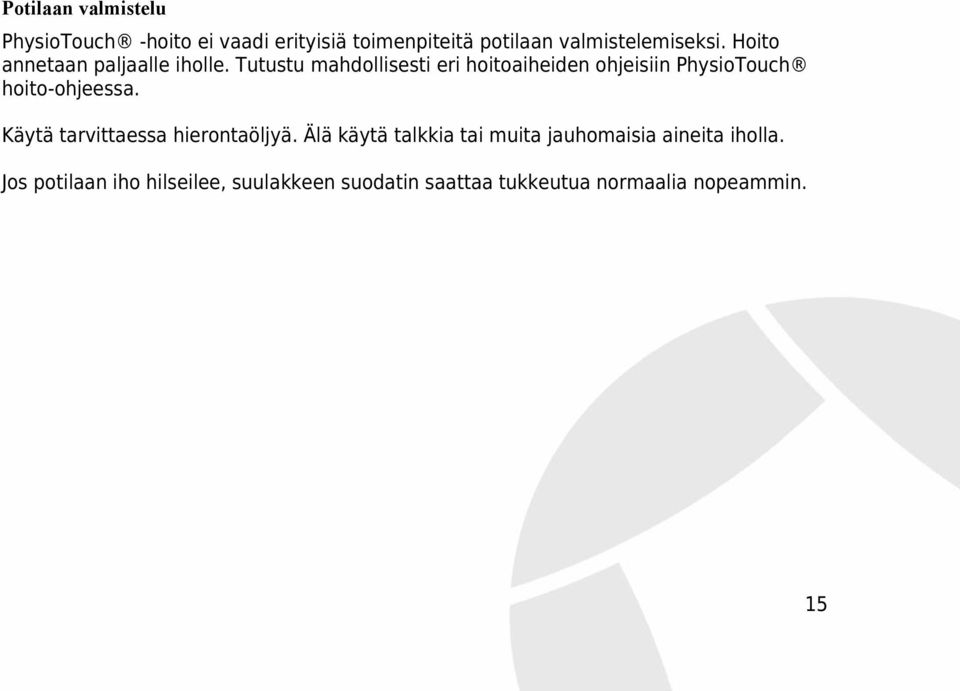

15 Potilaan valmistelu PhysioTouch -hoito ei vaadi erityisiä toimenpiteitä potilaan valmistelemiseksi. Hoito annetaan paljaalle iholle. Tutustu mahdollisesti eri hoitoaiheiden ohjeisiin PhysioTouch hoito-ohjeessa. Käytä tarvittaessa hierontaöljyä. Älä käytä talkkia tai muita jauhomaisia aineita iholla. Jos potilaan iho hilseilee, suulakkeen suodatin saattaa tukkeutua normaalia nopeammin. 15

16 Suulakkeen valinta Valitse sopivan kokoinen suulake kuhunkin hoitotilanteeseen. Taulukossa on ohjeelliset suulakevalinnat keskikokoisen potilaan eri kehonosia hoidettaessa. Suulake Läpimitta Kehon alueet 80 mm - vartalo - alaraajat HLD0380 HLD0360 HLD HLD mm - vartalo - alaraajat 50 mm - rintakehä - yläraajat 35 mm - kämmenet, sormet - kasvot - jalkaterät 16

17 Hoitoasetusten määrittäminen Kytke laitteeseen virta. PhysioTouch siirtyy hetken päästä valmiustilaan jolloin päänäyttö ilmestyy ruudulle (ks. kuva). Perusasetus on 80 mmhg ja 2 s. pulsaatiolla. Laite aloittaa toiminnan automaattisesti, kun suulake laitetaan lähelle hoidettavaa kohdetta. Alipaine säädetään kosketusnäytöllä liikuttamalla liukusäädintä sormella haluttuun kohtaan. Minimija maksimipaine määräytyy suulakkeen koon mukaan. Alipaineen asetus ilmoitetaan päänäytön vasemmassa yläkulmassa elohopeamillimetreinä (mmhg), sekä graafisesti kiilan muodossa. Hoidon aikana kiilan päälle ilmestyvä violetti väri ilmaisee suulakkeessa senhetkisen alipaineen. määräytyy suulakkeen koon mukaan. Mikäli saavutettu alipaine jää merkittävästi säädetyn alipaineen alapuolelle tarkista että suulake ole muodoltaan sopiva hoidettavalle kehon alueelle. Vaihda mahdollisesti sopivampaan suulakkeeseen tai asettele suulake huolellisemmin iholle. Myös potilaan ihokarvat saattavat aiheuttaa ilman vuotamisen pois suulakkeesta. Katso lisäohjeita osiosta Ongelmanratkaisu. 17

18 Näytön vasemmassa alalaidassa oleva akkukuvake (3) kertoo akun varaustason täydestä varaukse-sta. Kun laite on verkkovirtaan kytkettynä, on akun kuvakkeen päällä virtajohtosymboli tai akun latautuessa salamasymboli. Mikäli akkua ei ole kytketty, näkyy vasemmassa alareunassa virtajohtosymboli. Hoidon aikana on mahdollista valita joko pulsoiva tai jatkuva imu. Pulsaatiopainike (4) oikeassa alareunassa on vihreä, kun käytössä on pulsaatiotoiminto. Painike on valkoinen kun pulsaatio ei ole käytössä. Näytön oikeassa reunassa olevalla pystypalkilla (2) osoitetaan ihon nousema. Muokataksesi pulsaatio asetuksia paina pulsaatiopainiketta, jolloin näytölle vaihtuu pulsaationäyttö (kuvassa alla). 18

19 Säädä työ- ja lepovaiheen suhdetta liu uttamalla näytön yläreunassa olevaa liukusäädintä. Pulsaation saa päälle ja pois painamalla pulsaatiopainikett a. Pulsaation ollessa päällä näppäin on vihreä ja pois päältä näppäin on valkoisena. Säädä pulssin pituutta liu uttamalla näytön alareunassa olevaa liukusäädintä tai painamalla haluttua kohtaa näytöllä. Vahvista pulsaatioasetukset ja palaa päänäytölle nuoli - painiketta. 19

20 Hoitoajastimen aktivointi Laitteessa on esiasetettuja hoitoaikoja jotka voidaan valita ajastintoiminnolla. Painamalla hoitoaika-painiketta avautuu valintaikkuna josta voidaan valita haluttu hoitoaika. 20

21 Valittu jäljellä oleva hoitoaika näkyy päänäytössä. Katso kuva alla. Hoitoajan päätyttyä laite antaa äänimerkin jos merkkiäänivalinta on vihreä. 21

22 Värinähoito-ominaisuus Värinähoidon ominaisuuksia pääsee muokkaamaan pulssinsäätöruudusta, joka aukeaa pääruudusta pulsaatiopainikkeella, katso vasen kuva. Pulssiruudussa, katso oikea kuva, on kaksi päälle / pois painiketta; vasen värinähoidolle ja oikea pulssihoidolle. Laitteen käynnistyttyä värinähoito on pois päältä ja pulsoiva imu on päällä. 22

23 Jatkuvan värinähoidon saa päälle valitsemalla värinähoitopainikkeen ja poistamalla valinnan pulssipainikkeesta. Tällöin PhysioTouch-laitteessa on kytkettynä jatkuva värinähoito. Ylemmästä liukusäätimestä säädetään värinähoidon pulssin leveyttä ja alemmasta liukusäätimestä taajuutta. 23

24 Kombinaatiohoidon voi käynnistää valitsemalla sekä pulsaationhoidon että värinähoidon samanaikaisesti. Pulsaation ja värinähoidon ominaisuuksia voidaan säätää vapaasti toisista riippumatta. Koskettamalla näytön keskiosaa, voidaan valita kumpaa ominaisuutta halutaan säätää. Keltainen kehys pulssin päällä kertoo säädetäänkö liukusäätimillä pulsaatiota vai värinää. 24

25 Laitteen hoito ja puhdistus Tarkista laite ja vaihda tarvittavat lisätarvikkeet. Suulakkeiden hoito ja vaihto Älä koskaan käytä PhysioTouch -laitteessa suulaketta jossa ei ole suodatin paikoillaan. Tämä voi johtaa laitteen rikkoutumiseen. Suulakkeet ovat potilaskohtaisia. Pyyhi suulakkeet jokaisen käytön jälkeen tarkoitukseen sopivalla puhdistusaineella. Puhdista irrotettavat pehmytosat erikseen (60mm ja 80mm). Älä puhdista suulakkeita autoklaavissa. Suulakkeiden pohjassa on valkoinen suodatin, jonka tarkoituksena on estää likaa ja pölyä kulkeutumasta laitteen sisään. Puhdistaessasi suulaketta, vältä koskemasta suodattimeen, sillä puhdistusaine saattaa aiheuttaa suodattimen tukkeutumisen. Älä kasta suulakkeen suodatinta. 25

26 Normaalioloissa suodatin toimii ongelmitta potilaan koko hoitosarjan ajan. Erityisen hilseilevä iho tai pölyiset olosuhteet saattavat tukkia suodattimen nopeammin. Laite ei pysty muodostamaan alipainetta, jos suodatin on tukkeutunut. Vaihda uusi suulake tukkeutuneen tilalle. Kuvassa oleva virheilmoitus varoittaa erittäin tukkeentuneesta suodattimesta. Laitteen muiden osien puhdistus PhysioTouch -pääyksikkö, kaapeli ja hoitopää voidaan puhdistaa pyyhkimällä mietoon puhdistusaineeseen kostutetulla pyyhkeellä. Varo naarmuttamasta näyttöä. Älä puhdista mitään laitteen osia autoklaavissa. 26

27 Ongelmanratkaisu Alla ehdotetaan yleisiä syitä joihinkin virhetilanteisiin. Mikäli ehdotetuista toimenpiteistä ei ole apua, ota yhteys laitteen myyjään lisäohjeiden saamiseksi tai laitteen toimittamiseksi huoltoon. Ongelma: Laite ei käynnisty Akku saattaa olla tyhjentynyt. Kytke laite virtajohtoon jolloin akku alkaa latautua ja laite saa virtaa. Laitteen toiminta on pysähtynyt sisäiseen virhetilanteeseen. Paina virtakytkintä yli 10s yhtäjaksoisesti laitteen resetoimiseksi. Ongelma: Hoitokaapeli on irti tai vioittunut Tarkista että hoitokaapeli on kunnolla kiinni. Jos hoitokaapeli on irti, ilmoittaa laite tästä oheisella virhesymbolilla. 27

28 Ongelma: Laite on valmiustilassa mutta imu ei käynnisty vaikka suulake viedään iholle. Tarkista että hoitosuulake on kunnolla pohjassa ja suulakkeen tunnistusnastoissa kulumisesta kertova väri ei ole haalistunut. Vaihda hoitosuulake. Ongelma: Laite on ylikuumentunut Odota kunnes laite jäähtyy. 28

29 Ongelma: Imu käynnistyy mutta alipaine ei pääse muodostumaan asetetulle tasolle. Varmista että suulake on sopivan kokoinen hoidettavalle kehonosalle. Yritä löytää paikka johon saat suulakkeen varmasti tiiviisti kiinni. Suodatin saattaa olla tukkeutunut. Vaihda uuteen suulakkeeseen. Varmista että suulake on kunnolla kiinni hoitopäässä. Varmista että pehmytosa on kunnolla kiinni suulakkeessa. Suulakkeen kuluminen tai halkeaminen saattaa aiheuttaa vuotoa. Tarkista suulake ja vaihda tarvittaessa. 29

30 Huolto Laitteen vikaantuessa tai epäillessäsi laitteen kuntoa, ota yhteyttä laitteen myyjään. Virhetilanteessa laitteen näytölle ilmestyy kuvan virheilmoitus. Käynnistä laite uudestaan painamalla virtakytkintä yli 10 sekunnin ajan. Mikäli virheilmoitus toistuu, ota yhteys jälleenmyyjään tai valtuutettuun huoltoliikkeeseen. Ota talteen vikakoodi huollon helpottamiseksi. Irrota laite verkkovirrasta ennen kuin suoritat huoltotoimenpiteitä. Laitteen voi huoltaa ainoastaan HLD:n valtuuttama huolto. Laitteen avaaminen johtaa takuun raukeamiseen ja voi johtaa vaaratilanteisiin. 30

31 Laitteen ohjelmiston päivittäminen HLD Healthy Life Devices Oy julkaisee ajoittain ohjelmistopäivityksiä PhysioTouch - laitteeseen. Laitteen ohjelmisto voidaan päivittää helposti USB-muistitikun avulla. Ohjelmistopäivitys toimitetaan joko USB-muistitikulla tai sähköpostin tai internetin välityksellä. Mukana seuraavat tarkemmat ohjeet päivityksen suorittamisesta sekä päivityksen mukana laitteeseen tulevista uusista ominaisuuksista. Jos olet saanut ohjelmistopäivityksen sähköpostilla tai ladannut - kotisivulta zip-pakatun tiedoston, pura tiedostot USB-muistitikun juurihakemistoon. Päivitystä aloitettaessa tikulla pitäisi olla ainakin seuraavat tiedostot: targetfs_vx.xx.bin ja update.spec. Tikulla mahdollisesti olevat muut tiedostot eivät haittaa päivityksen suorittamista. 31

32 Suorita ohjelmistopäivitys seuraavasti: Jos päivität laitteen ohjelmiston ilman että verkkovirta on kytketty ja akku ladattu. Muussa tapauksessa pidä laite kytkettynä verkkovirtaan päivityksen ajan. Sammuta laite. Kytke muistitikku laitteen vasemmassa sivussa olevaan USB-porttiin. Käynnistä laite ja noudata näytön ohjeita. Irrota tikku vasta kun näytössä kehotetaan tekemään niin. Laite käynnistyy uudelleen ja päivittää vielä myös hoitopään tarvittaessa, ja mikäli hoitopää on kytkettynä laitteeseen. Jos hoitopää ei ole kytketty käynnistyksen yhteydessä, hoitopää päivittyy seuraavalla kerralla kun se on kytkettynä laitteeseen. Päivitys on suoritettu ja laite on käyttövalmis. Jos teillä on käytössä useampi PhysioTouch -hoitolaite, on suositeltavaa että kaikkiin laitteisiin on päivitetty sama ohjelmistoversio. 32

33 Tekniset tiedot Mitat (l x k x s) Ilman akkumoduulia 19 x 10 x 8,5 cm Akkumoduulin kanssa 19 x 10 x 11,5 cm Paino Ilman akkumoduulia 1.0 kg Akkumoduulin kanssa 1.7 kg Virransyöttö VAC, 50/60 Hz, 90 VA Akku Tyyppi HLD-200 Litium Ion Kesto käytössä Kesto valmiustilassa Latausaika käytössä Latausaika valmiustilassa 8 tuntia 24 tuntia 8 tuntia 5 tuntia 33

34 Ympäristöolosuhteet Käyttö C, kosteus %, ei kondensoivaa, korkeus merenpinnasta m Varastointi ja kuljetus 0-50 C, kosteus %, ei kondensoivaa, korkeus merenpinnasta m Luokitus Lääkinnällinen laite (CE-MDD), luokka 2a Standardit ISO 13485:2008 IEC Suorituskyky Alipaineen säätö Alue mmhg Resoluutio 1 mmhg Tarkkuus: ± 10% + ± 10 mmhg Käyttöikä Suunniteltu 5 vuotta 34

35 EMC Laitteen lähettämä sähkömagneettinen säteily valmistajan ilmoitus PhysioTouch -laitteen sähkömagneettiset ominaisuudet ja käyttöympäristö on kuvattu seuraavalla sivulla. Käyttäjän vastuulla on varmistaa että PhysioTouch -laitetta käytetään vain määritellyssä ympäristössä. Varoitus: Muiden kuin alkuperäisten tai HLD:n toimittamien korvaavien tarvikkeiden tai varaosien käyttö voi johtaa siihen että laite lähettää tai se altistuu ilmoitettua suuremmalle sähkömagneettiselle säteilylle. Varoitus: PhysioTouch -laitetta ei ole tarkoitus pinota muiden laitteiden kanssa päällekkäin. Jos pinoaminen on välttämätöntä, on normaali toiminta varmistettava tässä käyttötilanteessa. 35

36 Säteilytesti Sähkömagneettinen säteily CISPR 11 Sähkömagneettinen säteily CISPR 11 Harmoninen säteily IEC Jännitevaihtelut IEC Vaatimustenmukaisuus Ryhmä 1 Luokka B Ei koske (matala tulojännite) Noudattaa vaatimuksia Sähkömagneettinen ympäristö - ohjeet PhysioTouch käyttää RF-virtaa ainoastaan laitteen sisäisiin toimintoihin. Sähkömagneettinen säteily on sen vuoksi hyvin pientä, eikä mitä todennäköisimmin aiheuta häiriötä läheisyydessä oleville sähköisille laitteille. PhysioTouch -laitetta voidaan käyttää kaikissa tiloissa, mukaanlukien asuintilat, sekä tilat jotka on suoraan kytketty sähköverkkoon. Säteilytestit on tehty standardin IEC mukaisesti. 36

37 Laitteen sähkömagneettisen säteilyn sieto valmistajan ilmoitus PhysioTouch -laitteen sähkömagneettiset ominaisuudet ja käyttöympäristö on kuvattu alla. Käyttäjän vastuulla on varmistaa että PhysioTouch -laitetta käytetään vain määritellyssä ympäristössä. Sietoisuustesti IEC testitaso Sähköstaattinen ± 6 kv purkaus (ESD) kosketus IEC ± 8 kv ilma Vaatimuksenmukaisuus ± 6 kv kosketus ± 8 kv ilma Sähkömagneettinen ympäristö -ohjeet Laitteen käyttöpaikassa lattioiden tulisi olla puuta, betonia tai tiiltä. Mikäli lattiat ovat synteettistä materiaalia, ilman suhteellisen kosteuden tulisi olla vähintään 30% Nopea sähköpurkaus / piikki IEC ± 2 kv virtajohdoill e± 1 kv kytkentäjohdoille ± 2 kv virtajohdoille ± 1 kv kytkentäjohdoille Verkkovirta tulisi olla sairaaloissa tai liiketiloissa yleisesti käytössä olevaa laatutasoa. 37

38 Pulssi IEC Jännitelaskut, lyhyet katkokset sekä jännitteen vaihtelut verkkovirrassa IEC kv johdosta johtoon 2 kv johdosta maahan 30 % / 25 jaksoa 60 % / 5 jaksoa 100 % / 0.5 jaksoa > 95 % / 5000 ms (keskeytys) 1 kv johdosta johtoon 2 kv johdosta maahan 30 % / 25 jaksoa 60 % / 5 jaksoa 100 % / 0.5 jaksoa > 95 % / 5000 ms (keskeytys) Verkkovirta tulisi olla sairaaloissa tai liiketiloissa yleisesti käytössä olevaa tasoa. Verkkovirta tulisi olla sairaaloissa tai liiketiloissa yleisesti käytössä olevaa tasoa. Jos käyttäjä toivoo laitetta käytettävän myös sähkökatkojen aikana, suositellaan akkumoduulin hankkimista. Vaihtovirran taajuus (50/60 Hz) magneettikenttä IEC A/m 3 A/m Vaihtovirran magneettikenttien tulisi olla sairaaloissa tai liiketiloissa yleisesti käytössä olevaa tasoa. 38

39 Sietoisuustesti IEC testitaso Vaatimuksenmukaisuus Sähkömagneettinen ympäristö - ohjeet Kannettavia radiokommunikaatiolaitteita ei tulisi tuoda lähemmäksi PhysioTouch - laitetta tai sen kaapeleita, kuin allaoleva kaava sallii: Johtuva radiomagneettinen säteily IEC Säteilevä radiomagneettinen säteily IEC Vrms 150 khz - 80 MHz 3 V/m 80 MHz to 2,5 GHz 3 Vrms 3 Vrms Pienin suositeltu etäisyys d = 1.2*sqrt(P) d = 1.2*sqrt(P) MHz to 800 MHz d = 2.3*sqrt(P) 800 MHz to 2,5 GHz missä P on laitteen lähettimen vamistajan ilmoittama suurin lähetysteho watteina (W). Laitteen toiminta voi häiriintyä oheisella symbolilla varustetun laitteen läheisyydessä: 39

40 Suositellut etäisyydet kannettavien radioviestintälaitteiden ja PhysioTouch -laitteen välillä PhysioTouch on suunniteltu käytettäväksi ympäristössä, jossa radiohäiriöitä kontrolloidaan. PhysioTouch -laitteen käyttäjä voi estää sähkömagneettista häiriötä säilyttämällä riittävän etäisyyden kannettavien radiolaitteiden lähettimien ja PhysioTouch -laitteen välillä, alla olevan taulukon mukaisesti. Suurin lähetysteho (Wattia) Etäisyys (m) 150kHz - 80MHz d=(3.5/v1)(sqrt P) Etäisyys (m) 80MHz - 800MHz d=(3.5/e1)(sqrt P) Etäisyys (m) 800MHz - 2.5GHz d=(7/e1)(sqrt P) Lähettimille, joiden suurin lähetysteho ei ole yllä olevassa taulukossa, suositeltu etäisyys D- metreissä voidaan arvioida käyttäen kaavaa joka on annettu kullekin lähetystaajuuden alueelle. Kaavassa P on valmistajan ilmoittama suurin lähetysteho. HUOM 1 Jos lähetystaajuus on 80 MHz tai 800 MHz, käytä suurempaa annettua etäisyyttä. HUOM 2 Nämä ohjeet eivät välttämättä sovellu kaikkiin tilanteisiin. Sähkömagneettisen säteilyn etenemiseen vaikuttaa absorptio ja heijastuminen rakenteista, esineistä ja ihmisistä. 40
