2 historia Lisätietoja Keltamusta Mielenkiintoinen tarina! 1895: Peilillinen galvanometri. CA Mätsystem on ranskalaisen Chauvin-Arnouxin ruotsalainen tytäryhtiö, jonka tarkoituksena on kehittää ja tukea Chauvin-Arnouxin pohjoismaisia markkinoita Suomessa, Ruotsissa, Norjassa sekä Tanskassa. Kaikki alkoi vuonna 1893, jolloin yhtiö perustettiin Raphaël Chauvin ja René Arnouxin toimesta Pariisin läheisyyteen, Montmartreen, jossa yhtiön pääkonttori sijaitsee vielä tänäkin päivänä. Chauvin-Arnoux on perheyritys, joka on ollut toiminnassa jo seitsemän sukupolven ajan. Keksinnöt, omistautuminen ja innovatiivinen ajattelu ovat yhtiömme avainsanoja. Chauvin-Arnoux - keksintöjä ovat muun muassa: Kalibrointiin tarkoitettu potentiometri vuodelta Paristokäyttöistä potentiometriä käytettiin yhdessä, yllä olevassa kuvassa olevan galvanometrin kanssa. Monoc L. 1923: ohmimittari 1927: yleismittalaite 1934: ensimmäinen virtapihti 1982: tasavirtamittauksissa käytettävä Hall-sensori 1994: silmukkavastuspihtimittari Yllä muutama maininta Chauvin-Arnouxin omistamista 350:stä, ainutlaatuisesta patentista. Tänä päivänä yhtiömme investoi 11% liikevaihdosta suoraan uusien laitteiden tutkimus- ja kehitystyöhön. Chauvin-Arnoux valmistaa mittalaitteita ammattilaiskäyttöön. Mittalaitteita valmistetaan 7:ssä eri tehtaassa ympäri maailman, joista 4 sijaitsee Ranskassa. Chauvin-Arnouxin tuotanto täyttää standardien ISO 9001 ja ISO vaatimukset. Kaikkien laitteiden valmistuksessa käytetään uusinta teknologiaa ja jokainen laite läpikäy tietokoneistetun lopputarkastuksen. Chauvin-Arnouxin ammattitaitoiset työntekijät auttavat sinua valitsemaan juuri sinun tarpeisiisi sopivat mittalaitteet. Virtapihti CdA 600 (1982). MX 51. Entisen pääportin logo. Ranskalainen monitoimimittari MICA sekä laitteen amerikkalainen versio ANAGRAF vuodelta Chauvin-Arnouxin laitteille tyypillinen keltainen väri hyvin edustettuna.

3 tuotteet JoustAvA digiflex lenkkivirtapihti DigiFlex on turvallinen ja kätevä pihtimittari joustavalla Rogowski-kelalla vaihtovirtamittauksiin. Ohut kela mahdollistaa laitteen käytön ahtaissa tiloissa. Valittavana kolme eri käämipituutta. Sisäänrakennettu näyttö, käynnistä/sulje-näppäin, maksimi- ja hold-arvo sekä automaattinen virrankatkaisu. Käytännöllinen, magneettinen MultiFixlisävaruste mahdollistaa laitteen kiinnittämisen esimerkiksi sähkökeskuksen kylkeen. Toimitetaan tarranauhalla ja paristoilla. MA 400 mittaa alueella 20 ma 400 Aac MA 4000 mittaa alueella 100 ma 4000 Aac Sähkönumero: MA 400D-170 AC TRMS, ø 45 mm Sähkönumero: MA 400D-250 AC TRMS, ø 70 mm Sähkönumero: MA 4000D-350 AC TRMS, ø 100 mm Lisävarusteet: Sähkönumero: Multifi x Magnetic

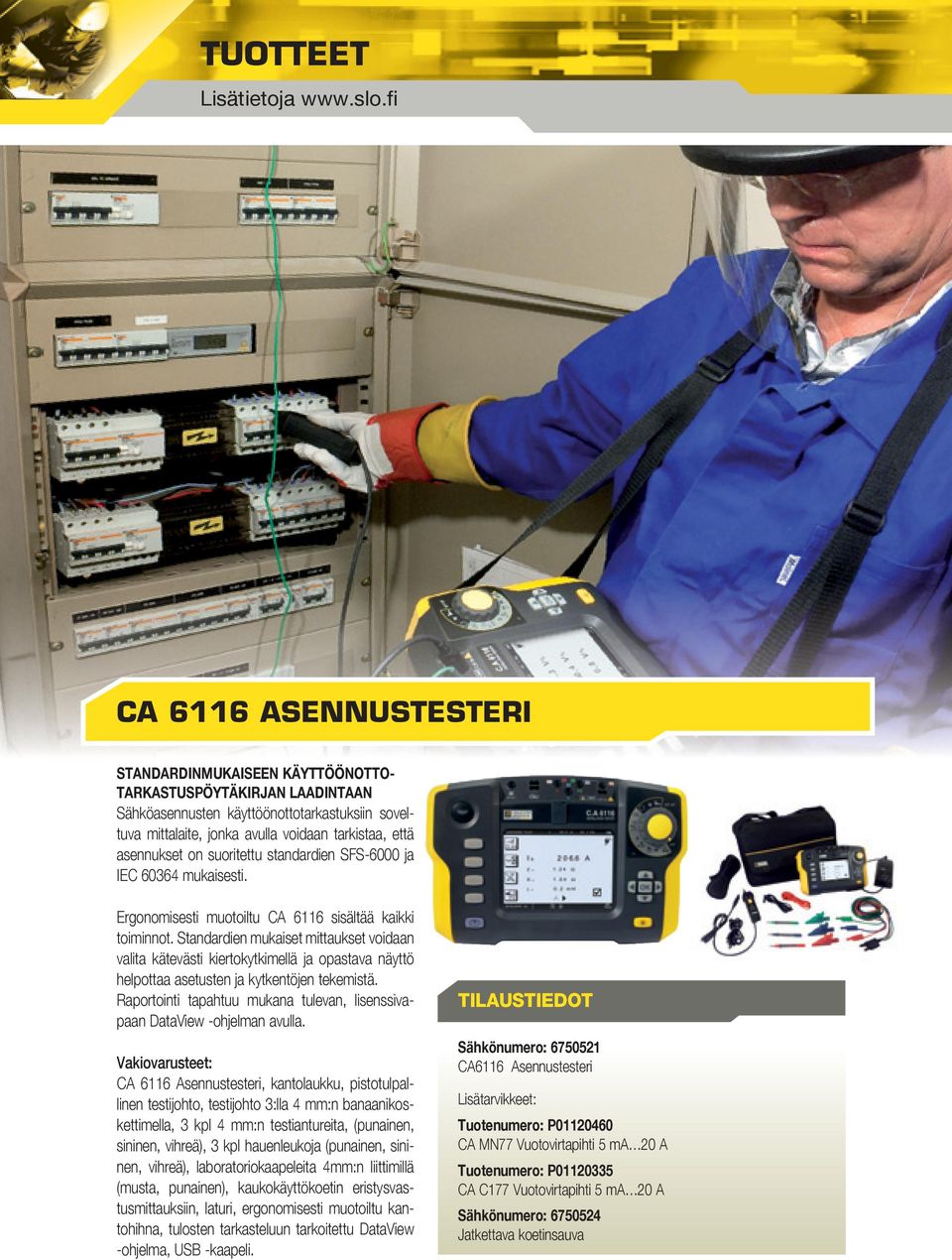

4 tuotteet Lisätietoja CA 6116 AseNNustesteri STANDARDINMUKAISEEN KÄYTTÖÖNOTTO- TARKASTUSPÖYTÄKIRJAN LAADINTAAN Sähköasennusten käyttöönottotarkastuksiin soveltuva mittalaite, jonka avulla voidaan tarkistaa, että asennukset on suoritettu standardien SFS-6000 ja IEC mukaisesti. Ergonomisesti muotoiltu CA 6116 sisältää kaikki toiminnot. Standardien mukaiset mittaukset voidaan valita kätevästi kiertokytkimellä ja opastava näyttö helpottaa asetusten ja kytkentöjen tekemistä. Raportointi tapahtuu mukana tulevan, lisenssivapaan DataView -ohjelman avulla. CA 6116 Asennustesteri, kantolaukku, pistotulpallinen testijohto, testijohto 3:lla 4 mm:n banaanikoskettimella, 3 kpl 4 mm:n testiantureita, (punainen, sininen, vihreä), 3 kpl hauenleukoja (punainen, sininen, vihreä), laboratoriokaapeleita 4mm:n liittimillä (musta, punainen), kaukokäyttökoetin eristysvastusmittauksiin, laturi, ergonomisesti muotoiltu kantohihna, tulosten tarkasteluun tarkoitettu DataView -ohjelma, USB -kaapeli. Sähkönumero: CA6116 Asennustesteri Lisätarvikkeet: Tuotenumero: P CA MN77 Vuotovirtapihti 5 ma 20 A Tuotenumero: P CA C177 Vuotovirtapihti 5 ma 20 A Sähkönumero: Jatkettava koetinsauva

5 teho- JA energiatallennin Kokonaisvaltaiseen energia-analysointiin, jossa siirrettävä laitteisto on toivottava. Mittaamiseen ja valvontaan 50, 60 ja 400 Hz:n asennuksissa. Rogowski-kelat tekevät laitteesta helppokäyttöisen. Jännitteet voidaan mitata suoraan V TRMS saakka sekä virrat 5 ma A. Jännite- ja virtamuuntajia käytettäessä päästään 650 kv ja 25 ka arvoihin (10 GW). Samanaikaisesti voidaan mitata ja tallentaa laitteen muistiin myös taajuus, tehokerroin ja harmonisten yliaaltojen kokonais- sekä erillisanalysointi aina 50:nteen yliaaltoon asti. Käytössä lisenssivapaa DataView-ohjelma mittaustulosten tarkastelua sekä raporttien hallintaa, luontia ja tallennusta varten. PEL 102 tai PEL 103, 3 kpl joustavaa virtapihtiä välille 100 ma A, 4 kpl 3 m:n mittausjohtoa, 4 kpl hauenleukaa, 2 GB:n SD-kortti (käytettävissä jopa 32 GB), SD-USB-adapteri, johtojen ja virtapihtien merkitsemistarvikkeet, 230 V:n virtajohto, 1 m:n USB-kaapeli, magneettinen tausta, kantolaukku, suomenkielinen ohjelmisto. Sähkönumero: CA PEL 102 MA 193 virtapihdeillä Sähkönumero: CA PEL 103 MA 193 virtapihdeillä

6 tuotteet Lisätietoja F-sArJAN virtapihdit MITTAA ALUEELLA 200 MA-3000 A AC/DC TRMS, TEHON SEKÄ HARMONISET YLIAALLOT Automaattinen AC/DC tunnistus virta-, jännite- ja tehomittauksissa F200-sarja: AC 600 A / DC 900 A, leukojen aukeama 34 mm. F400-sarja: AC 1000 A / DC 1500 A, leukojen aukeama 48 mm. F600-sarja: AC 2000 A / DC 3000 A, leukojen aukeama 60 mm. Jännitekategoria 1000 V CAT IV takaa virtapihdeille lyömättömän turvallisuustason. Työ voidaan suorittaa kaikkien turvallisuusnormien mukaisesti. Vankka muotoilu sekä IP54-luokitus takaa pitkän käyttöiän. Toimitetaan mittausjohtojen ja kantolaukun kanssa. Sähkönumero: CA F201 TRMS 600 A ac/1 000 V ac/dc Sähkönumero: CA F203 TRMS 600 Ac/900 A dc/1 000 V ac/dc Sähkönumero: CA F205 TRMS 600 A c/900 A dc/1 000 V ac/dc, W, THD Sähkönumero: CA F401 TRMS 1000Aac/1000Vac/dc Sähkönumero: CA F403 TRMS 1000 A ac/1 500 A dc/1 000 V ac/dc Sähkönumero: CA F405 TRMS 1000 Aac/1 500 A dc/1 000 V ac/dc, W THD Sähkönumero: CA F407 TRMS 1000 A ac/1 500 A dc/1 000 V ac/dc, W, THD, harmoniset yliaallot Sähkönumero: CA F601 TRMS 2000 A ac/1 000 V ac/dc Sähkönumero: CAF 603 TRMS 2000 A ac/3000 A dc/1 000 V ac/dc Sähkönumero: CAF 605 TRMS 2000 A ac/3 000 A dc/1 000 V ac/dc, W, THD Sähkönumero: CAF 607 TRMS 2000 A ac/3 000 A dc/1 000 V ac/dc, W, THD, harmoniset yliaallot

7 CA eristysvastustesteri JA kaapelivaipan eheysmittalaite JOPA 10 JA 15 kv:n MITTAUKSIIN Automaattinen jännitevarausten purku. Näyttää vuotovirran ja vastuksen vaipan eheysmittauksen aikana. Eristysvastusmittaus Mittausjännite ja vastus näkyvät automaattisesti laitteen graafi sella näytöllä mittauksen aikana ja sen jälkeen. Kaapelivaipan eheysmittaus Vaippavianhaku suoritetaan ohjelmoitavalla, täysin automaattisella toiminnolla, joka on käynnistettävissä yhdellä napin painalluksella. Kaapeli ei vaurioidu testitilanteissa, joissa vuotovirta alittaa raja-arvon. Laatuanalyysit Automaattinen DAR, PI ja DD laatuanalyysien laadinta. CA Eristysvastustesteri ja kaapelivaipan eheysmittalaite DataView-ohjelmistolla, kantolaukku, mittausjohtoja sekä muita mittaustarvikkeita. Paino: 6,2 kg. Sähkönumero: CA 6550 Eristysvastustesteri 10 kv graafi sella näytöllä Sähkönumero: CA 6555 Eristysvastustesteri 15 kv graafi sella näytöllä

8 tuotteet Lisätietoja silmukkavastuspihtimittarit OLED -näytön ansiosta mittaustulosten luku auringonvalossa onnistuu helposti. Mittaustilanteessa näkyy sekä maadoitusvastus että vuotovirta. Laite on varustettu PRE-HOLD -toiminnolla, jonka ansiosta mittausarvot jäävät laitteen näytölle, kun pihti poistetaan mitattavan kohteen ympäriltä. Tämä toiminto mahdollistaa mittaustulosten tallennuksen mittauksen jälkeen. CA6417:n mittaustulosten siirto PC:lle tapahtuu Bluetoothin kautta. Androidille on saatavilla sovellus, jonka avulla mittaussijainti tallentuu kartalle puhelimen GPS -paikanninta hyödyntämällä. CA 6416 mittaa silmukkavastuksen alueella 0, Ω, virran alueella 0,2 ma 40 A, induktanssin ja kosketusjännitteen. Laitteen muisti mahdollistaa 300:n mittausarvon tallentamisen. CA 6417 mittaa silmukkavastuksen alueella 0, Ω, virran alueella 0,2 ma 40 A, induktanssin ja kosketusjännitteen. Laitteen muisti mahdollistaa 2000:n mittausarvon tallentamisen. Tiedonsiirto tapahtuu Bluetoothin ja GTC -ohjelmiston avulla. Sähkönumero: CA 6416 Silmukkavastuspihtimittari + kantolaukku Sähkönumero: CA 6417 Silmukkavastuspihtimittari + kantolaukku Lisävarusteet Tuotenumero: P CA 64 Silmukkavastuspihtimittareiden kalibrointisilmukka

9 CA 6470N Maadoitusvastustesteri CA 6470N on käyttäjäystävällinen, kenttäkäyttöön kehitetty laite. Tätä 4-napaista monitoimilaitetta voidaan käyttää uusien maadoittimien käyttöönotossa, jo olemassa olevien maadoitusten tarkastuksissa sekä ominaisvastuksien mittauksessa. Laitetta voidaan myös käyttää maadoitusliittimien ja maadoitusvastusten mittaamisessa sekä maadoitusten välisten yhteyksien tarkistamisessa jatkuvuustestien avulla. Muistikapasiteetti: 512 mittausarvoa. Sateenkestävän kotelon ansiosta laite kuuluu suojaluokkaan IP67. Uudelleenladattavat akut ja USB-kaapeli. Lisätarvikkeena akkulaturi autoon, 12 V. Tilaustiedot Sähkönumero: CA 6470N Maadoitusvastustesteri Lisävarusteet: Sähkönumero: Maadoitusvastuksen testisarja sis. 4 kpl maadoituspiikkiä, 2x150 m, 1x100 m, 1x30 m ja 1x10 m mittausjohdot, pieni vasara ja kantolaukku. CA 6470 autolaturi 12 V CA 6471 Maadoitusvastustesteri silmukkavastustoiminnolla Erittäin tarkka maadoitusvastustesteri edistyneempään analysointiin. Laitetta voidaan käyttää maadoitusvastuksen, jatkuvuuden, maadoitusten sekä maaperän ominaisresistanssin mittaamiseen. Selektiivinen mittausmenetelmä mahdollistaa mittausten suorittamisen rinnakkaismaadoituksen omaavissa järjestelmissä. Tämä ainutlaatuinen toiminto suoritetaan mukana tulevien silmukkavirtapihtien avulla. Laite kuuluu suojaluokkaan IP67. Muistikapasiteetti: 521 mittausarvoa. CA 6471 Maadoitusvastustesteri, uudelleenladattavat akut, USB -kaapeli, 2 kpl C182 virtapihtiä, kantolaukku. Tilaustiedot Sähkönumero: CA 6471 Maadoitusvastustesteri Lisävarusteet: Sähkönumero: Maadoitusvastuksen testisarja sis. 4 kpl maadoituspiikkiä, 3x100 m, 1x30 m. 1x10 m mittausjohdot, pieni vasara ja kantolaukku. Tuotenumero: P CA 6471 autolaturi 12 V

10 tuotteet Lisätietoja CA 8331/33 energia- ANAlYsAAttori CA 8331/8333 on AC+DC TRMS 4 energia-analysaattori 4 jänniteja 3 virtatulolla. Tallentaa samanaikaisesti trendit, hälytykset ja transientit (CA8333). TFT näyttö näyttää mittausarvot 20 ms:n ajalta automaattisen skaalaustoiminnon avulla. Näyttää myös minimi-, maksimi- ja huippuarvot. Virtapihtejä voidaan käyttää ristiin ja niiden tunnistus tapahtuu automaattisesti. Mittaa vaihtovirran alueella 50 ma A, tasavirran alueella 50 ma 5000 A ja jännitteen alueella 2 V 1200 V. CA 8331/8333 toimitetaan suomen-, ruotsin- ja englanninkielisellä valikolla. Uudelleenladattavat akut ja laturi, kantolaukku, 4 kpl 3 m:n mittausjohtoja, 4 kpl hauenleukoja, USB -kaapeli. Sähkönumero: CA 8331 Energia-analysaattori DataView-ohjelmalla, ja Minifl ex pihdeillä. Sähkönumero: CA 8333 Energia-analysaattori DataView-ohjelmalla, ja Minifl ex pihdeillä. Lisävarusteet: Sähkönumero: MN 93A, 5 ma 5 A ac/100 ma 120 A Sähkönumero: MN 93, 500 ma 200 A ac Sähkönumero: C 193, 1 A 1000 A ac Sähkönumero: A 193 Ampfl ex 450 mm, 100 ma A ac Sähkönumero: A 193 Ampfl ex 800 mm, 100 ma A ac Sähkönumero: MA 193 MiniAmpfl ex, 100 ma A ac Tuotenumero: P B PAC 93, 1 A 1300 A ac/dc Tuotenumero: P J 93, A dc/ A ac Tuotenumero: P A E3 N, 50 ma 100 A ac/dc Tuotenumero: P ESSAILEC -adapteri, 3-vaihe virranmuunnin ESSAILEC -liitännän kytkemiseen

11 CA 8336 JA CA 8435 energia-analysaattori Sähkönumero: CA 8336 Energianalysaattori ja Minifl ex pihdeillä. DataViewohjelmalla Sähkönumero: CA 8435 Energianalysaattori ja Ampfl ex IP67 pihdeillä. DataViewohjelmalla CA 8336 ja CA8435 ovat AC+DC TRMS energia-analysaattoreita 5 jännite- ja 4 virtatulolla. Transienttien, hälytysten ja energian mittauksiin sähkönjakeluverkoissa. Laite soveltuu1- ja 3-vaihesovellusten mittauksiin ympäristöissä, joissa pidemmät tallennusajat ovat toivottavia. TFT-näyttö näyttää ja skaalaa mittausarvot 20 ms:n ajalta automaattisesti. Virtapihtien tunnistus tapahtuu automaattisesti ja virtapihtejä voidaan käyttää ristiin. Mittaa vaihtovirran alueella 50 ma A, tasavirran alueella 50 ma A sekä jännitteen alueella 2 V 1000 V RMS. Mittaa virrat, jännitteet sekä taajuuden käynnistysvirran mittauksessa (tallennusaika jopa 10 min). Kirjaa jopa 210 transienttihavaintoa. Kompaktinkokoinen ja erittäin iskunkestävä CA 8336 kuuluu suojaluokkaan IP53. CA 8435:n suojaluokka on peräti IP67, kun käytetään laitteen mukana toimitettavia Ampfl ex A196 pihtejä. CA 8336/CA 8435 Energia-analysaattori toimitetaan suomen-, ruotsin- ja englanninkielisellä valikolla, uudelleenladattava akku ja laturi, kantolaukku, 4 kpl virtapihtejä, 5 kpl 3 m:n mittausjohtoa, 5 kpl hauenleukoja ja USB -kaapeli. Lisävarusteet: Sähkönumero: A 196 IP67 Ampfl ex 450 mm (CA 8435) Sähkönumero: MN 93A, 5 ma 5 A ac / 100 ma 120 A Sähkönumero: MN 93, 500 ma 200 A ac Sähkönumero: C 193, 1 A 1000 A ac Sähkönumero: A 193 Ampfl ex 450 mm, 100 ma A ac Sähkönumero: A 193 Ampfl ex 800 mm, 100 ma A ac Sähkönumero: MA 193 MiniAmpfl ex, 100 ma A ac Tuotenumero: P B PA C93, 1 A A ac/dc Tuotenumero: P J 93, A dc / A ac Tuotenumero: P A E3 N, 50 ma 100 A ac/dc Tuotenumero: P ESSAILEC -adapteri, 3-vaihe virranmuunnin ESSAILEC -liitännän kytkemiseen
