1 LÄMMITYSRATKAISUJA TEOLLISUUDELLE Tarjoamme kaiken lämmitystarpeiden ratkaisemiseen tarvittavan tiedon ja suunnitteluneuvonnan. Hallitsemme lämpöratkaisut. KOTI ULKONA RAKENNUS TEOLLISUUS ebeco.fi 1

2 KOTI ULKONA RAKENNUS TEOLLISUUS Lämpö voi ratkaista monenlaisia ongelmia. Ebeco tarjoaa aina tarpeisiisi sopivan lämmitysratkaisun mittakaavasta riippumatta. Laaja valikoimamme kattaa neljä osa-aluetta: koti, ulkokäyttö, rakennukset ja teollisuus. Lämpö on valikoimamme punainen lanka! "38 vuoden kokemuksemme lämpöratkaisuista takaa, että pystymme tarjoamaan asiakkaillemme kaiken tarvittavan lämmitysosaamisen." ME LEVITTÄMME LÄMPÖÄ Olemme lämmön asiantuntijoita. Vuodesta 1978 lähtien olemme tarjonneet eri käyttökohteisiin ratkaisuja, joiden punainen lanka on ollut lämpökaapeli. Meille mikään kohde ei ole liian suuri tai pieni sopiva lämmitysratkaisu kaikkiin tarpeisiin löytyy varmasti, olipa kyse pienestä mökistä tai suuresta tehtaasta. LÄMPÖ PUNAISENA LANKANA Ebeco on osaava yritys, jolla on alalta 35 vuoden kokemus. Aloitimme lattialämmitystuotteista ja ymmärsimme nopeasti, että oikeanlainen lämpö oikeassa paikassa voi ratkaista monia ongelmia. Siltä pohjalta olemme kehittäneet tuotteitamme ja yksilöineet niiden käyttökohteita. Laaja lämmitysratkaisujen valikoimamme kattaa nykyisin neljä liiketoiminta-aluetta, jotka ovat koti, ulkokäyttö, rakennukset ja teollisuus. TEEMME ASIAT YKSINKERTAISEKSI Meille asiakkaiden arjen helpottaminen on pääasia. Se näkyy niin fiksuissa tuoteinnovaatioissamme kuin nopeissa toimituksissa ja luotettavassa asiakastuessa. Ebeco on aina vaivaton ja turvallinen yhteistyökumppani riippumatta siitä, millaisia lämmitystarpeita sinulla on. LÄMPÖÄ LÄHELLÄSI Pääkonttorimme ja keskusvarastomme sijaitsevat Göteborgissa. Meillä on omat tytäryhtiöt Suomessa, Norjassa ja Venäjällä sekä jälleenmyyjiä monissa Euroopan maissa. 2

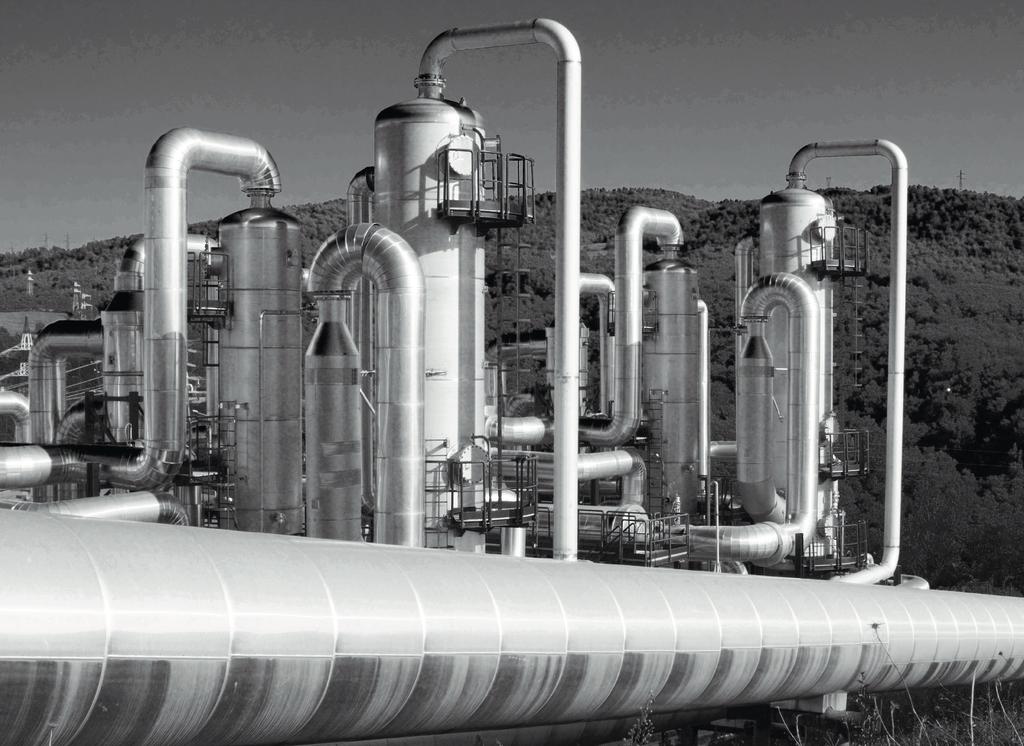

3 ÄLYKKÄITÄ LÄMMITYSRATKAISUJA TEOLLISUUDELLE Olemme kokonaisuuksien toimittaja, jolla on laaja valikoima lämpökaapeleita ja oikea osaaminen asiakkaiden tarpeiden ja toiveiden toteuttamiseen. Toimitamme täydellisiä lämmitysjärjestelmiä, joiden valvonta on helppoa. Lämpö ratkaisee useimmat ongelmat. Järjestelmät suojaavat pakkaselta ja jäätymiseltä sekä auttavat pitämään teollisuuden nesteiden ja käyttöaineiden lämpötilan vakaana. OLEMME TÄYDELLINEN YHTEISTYÖKUMPPANI Teollisuuden tuotevalikoimaamme kuuluvat laadukkaat itsesäätyvät ja vakiovastukselliset lämpökaapelit, jotka toimivat luotettavasti jopa C:n lämpötilassa. Tarjoamme eri prosessien lämpötilojen hallintaan myös muita tuotteita ja ratkaisuja. Kehitämme osaamistamme ja tuotteitamme jatkuvasti, ja meillä on kokemusta monien teollisuudenalojen sovelluksista. Olemme tukenasi koko prosessin ajan ja tarjoamme avuksesi neuvoja, suunnitteluapua, tuotteita ja tukea. PALJON KÄYTTÖKOHTEITA Lämpökaapeleillamme ja lämmitysjärjestelmillämme on useita käyttöalueita: putkien lämpimänä pito nesteiden ja muiden aineiden lämpötilan ylläpito pakkaselle herkkien tilojen ja kohteiden pakkassuojaus säätö ja valvonta Aloja, jotka käyttävät tuotteitamme: petrokemia elintarviketeollisuus ajoneuvoteollisuus jätteidenkäsittelylaitokset "Ebecon ratkaisut eivät ole koskaan hankalia!" lääketeollisuus ydinvoimalat kuljetusala valmistusteollisuus prosessiteollisuus infrastruktuuri 3

4 LÄMPÖKAAPELIASENNUKSEN PERIAATEKAAVIO 1. Lämpökaapeli On kyse sitten suojasta kylmyyttä vastaan, oikean lämpötilan ylläpidosta tai lämmityksestä, pystymme aina löytämään tarpeitasi vastaavan ratkaisun laajan tuotevalikoimamme ansiosta. Vahvat ja kestävät kaapelimme tekevät työnsä ja pystyvät selviytymään teollisuuslaitosten asettamista kovista haasteista. 2. Kytkentärasiat Joustavat ja kestävät rasiat teollisuusympäristöön ja sen vaatimuksiin sovitettujen kaapelien liitäntään ja kytkentään Anturit Tarkat ja huolelliset anturit huolehtivat siitä, että järjestelmän toimintaedellytykset ovat oikeat. 4. Kytkentä-/irtikytkentäsarjat Täydelliset sarjat sisältävät kaiken tarvittavan asennuksen turvalliseen aloitukseen ja suorittamiseen. 5. Ohjaus Järjestelmän sydän ja aivot ohjaavat ja valvovat, kun järjestelmä tekee työtään. Ylläpitää tasaista lämpötilaa, rajoittaa lämpöä tietyllä alueella tai valvoo odottamattomia muutoksia. Kullakin laitoksella on omia erityisiä vaatimuksia ja pystymme aina toimittamaan niitä vastaavan ohjauksen. 6. Tarvikkeet Pikaliitoksia, kiinnitysnauhoja, erikoisnippusiteitä ja muita tarvikkeita tarvitaan, jotta asennuksesta tulee mahdollisimman yksinkertainen Asennus Asennukseen kuuluu muutakin kuin lämmityskaapelit. Autamme järjestämällä kaikki tarvikkeet laitoksellesi, oikeat tarvikkeet oikeassa paikassa. Mittaamme ja sisällytämme suunnitteluun kaiken. 6 4

5 Ebecon lämpökaapelit teollisuusympäristöissä LÄMMITYSKAAPELIT, JOTKA KESTÄVÄT Lämmityskaapeleilla on monia käyttöalueita teollisuudessa. Meillä on laaja valikoima itsesäätyviä ja sarjaresistiivisiä lämpökaapeleita, jotka on suunniteltu kestämään kovimmatkin teollisuussovellukset. Autamme löytämään vaatimuksiasi vastaavat lämpökaapelit ja lämmitysjärjestelmät. Lämmityskaapeleitamme käytetään pääasiassa putkien ja säiliöiden pakkassuojana ja lämpimänä pitoon ja ne kestävät jopa yli 1000 C lämpötilan. Niitä käytetään lämpötilan pitämiseen muutaman asteen ylempänä tai jopa useiden satojen asteiden lämpötilojen säilyttämiseen. Laitoksen muotoilun, prosessin lämpötilan ja tarpeen mukaan valitaan eri kaapeleista se, jonka lämmönkestävyys sopii tarkoitukseen. Valikoimaamme kuuluu kahdenlaisia lämpökaapeleita: itsesäätyviä ja sarjaresistiivisiä. Sarjaresistiiviset lämpökaapelit kestävät suurempia lämpötiloja ja tuottavat aina saman tehon. Itsesäätyvän kaapelin teho muuttuu ympäristön lämpötilan mukaan. Itsesäätyvä kaapeli voidaan katkaista paikan päällä. Sarjaresistiiviset kaapelit puolestaan ovat saatavana pitempinä, ja ne voidaan räätälöidä mittojen mukaan tilauksesta. ITSESÄÄTYVÄT LÄMPÖKAAPELIT... sivu 6 SARJARESISTIIVISET LÄMPÖKAAPELIT... sivu 8 TEHO MUUTTUU YMPÄRISTÖN LÄMPÖTILAN MUKAAN Itsesäätyvä lämpökaapeli muodostuu kahdesta samansuuntaisesta johtimesta puolijohdemateriaaliin valettuina. Ne säätävät tehonsa ympäristön lämpötilan mukaiseksi. Lämpötilan muuttuessa myös materiaalin ominaisuudet muuttuvat. Lämpötilan kohotessa teho heikkenee ja vastaavasti lämpötilan laskiessa teho paranee. Tämä tapahtuu kyseisen kaapelin tietyllä lämpötila-alueella. Teho siis heikkenee lämpötilan noustessa. Tämä mahdollistaa ristikkäisasennuksen, estää ylikuumenemista sekä mahdollistaa käytön palo- ja räjähdysvaarallisissa tiloissa. TEHO ON AINA SAMA Sarjaresistiivinen lämmityskaapeli perustuu vastuslankaan, jolla on tietty vastus metriä kohti. Lämmityssilmukan teho perustuu valittuun vastukseen metriä kohti, pituuteen sekä liitäntäjännitteeseen. Antoteho on vakio tämäntyyppisillä kaapeleilla. Sarjaresistiiviset lämmityskaapelimme on kehitetty kestämään äärimmäisen korkeita lämpötiloja. Niitä valmistetaan erilaatuisina ja eri materiaaleista käyttötarkoituksen ja tehon mukaan. Kaapelia on saatavana tefloneristeellä tai mineraalieristeellä ruostumattomana tai kupari-nikkelivaipalla. Sitä on saatavana myös pitkiä pituuksia. OMINAISUUDET neljä eri tehoa UV:n kestävä hyväksytty käytettäväksi EX-luokitelluilla alueilla kaapeli voidaan leikata paikan päällä haluttuun pituuteen kestää jopa 120 C:n lämpötilaa OMINAISUUDET useita eri vastuksia UV:n kestävä korkea kemiallinen sekä mekaaninen kestävyys erittäin lämmönkestävä hyväksytty käytettäväksi EX-luokitelluilla alueilla kestää jopa 1000 C:n lämpötilaa saatavana pitkiä pituuksia 5

6 Lämpökaapelit I itsesäätyvät Itsesäätyvä lämpökaapeli, tefloneristeinen ELSR-N (65 C / 80 C) Itsesäätyvä kaapeli ELSR-N sopii lämpötilan ylläpitämiseen alhaisemmalla lämpötilavälillä. ELSR-N-kaapelia voidaan käyttää ylläpitämään lämpötilaa 65 C:een saakka. Kaapeli on UV:n kestävä ja se on hyväksytty käytettäväksi EX-luokitelluilla alueilla. Kaapeli voidaan leikata paikan päällä haluttuun pituuteen. ELSR-N-kaapelia on kahta mallia AO tai BOT. Kemian tai petrokemian ympäristöissä käytetään useimmiten BOTmallia. Tällä kaapelilla on erityinen kemikaalienkestävä ulkovaippa, joka tekee kaapelista vakaan ja vahvan. Tekniset tiedot ELSR-N Ulompi eristemateriaali Fluoropolymeeri/TPE-O Johdin Nikkelillä päällystetty kupari Maks. altistuslämpötila (off) 80 C Maks. altistuslämpötila (on) 65 C Käyttöjännite 230 V Taivutussäde min. 25 mm Asennuslämpötila min. -45 C Luokitus II 2G Ex e IIC Gb II 2D Ex tb IIIC Db Hyväksyntä IECEx EPS U 12ATEX1431U BOT: AO: suojapunos ja fluoropolymeerinen ulkovaippa. Kestää kemikaaleja, öljyjä ja polttoaineita. ELSR-N-BOT suojafolio ja termoplastinen ulkovaippa ELSR-N-AO Johdin Itsesäätyvä Eristys puolijohdemateriaali Tinattu kuparijohdin Tinattu kuparinen maadoitusjohto Alumiinifolio 6 Tuotenumerot ELSR-N SSTL Tuote Teho Mitat (mm) Paino (g/m) ELSR-N-10-2-BOT 10 W/m, kun 10 C 13,8 x 5,6 108 Fluoropolymeeri ELSR-N-20-2-BOT 20 W/m, kun 10 C 13,8 x 5,6 108 Fluoropolymeeri ELSR-N-30-2-BOT 30 W/m, kun 10 C 13,8 x 5,6 108 Fluoropolymeeri ELSR-N-40-2-BOT 40 W/m, kun 10 C 13,8 x 5,6 108 Fluoropolymeeri ELSR-N-10-2-AO 10 W/m, kun 10 C 13,6 x 5,5 91 TPE-O ELSR-N-20-2-AO 20 W/m, kun 10 C 13,6 x 5,5 91 TPE-O ELSR-N-30-2-AO 30 W/m, kun 10 C 13,6 x 5,5 91 TPE-O ELSR-N-40-2-AO 40 W/m, kun 10 C 13,6 x 5,5 91 TPE-O Tehokäyrä ELSR-N Teho (W/m) ELSR-N-40-2 ELSR-N-30-2 ELSR-N-20-2 ELSR-N-10-2 Putken lämpötila ( C) Liitäntäpituus ELSR-N 230 V Automaattisulake, tyyppi C Maks. 10 % jännitehäviö johtimessa Ympäristönlämpötila +10 C 0 C -10 C -20 C -40 C Sulake (A) ELSR-N Pituus, lämpökaapeli (m) ELSR-N ELSR-N ELSR-N

7 Lämpökaapelit I itsesäätyvät Itsesäätyvä lämpökaapeli, teflon ELSR-H (120 C / 210 C) Itsesäätyvä kaapeli ELSR-H mukautetaan korkeammille lämpötiloille kuin ELSR-N. ELSR-H-kaapelia voidaan käyttää ylläpitämään lämpötilaa 120 C:een saakka. Kaapeli on UV:n kestävä ja kemikaalienkestävä ja se on hyväksytty käytettäväksi EX-luokitelluilla alueilla. Kaapeli voidaan leikata paikan päällä haluttuun pituuteen. ELSR-H on saatavana BOT-mallina, mikä tarkoittaa, että sitä voidaan käyttää kemian tai petrokemian ympäristössä. Tekniset tiedot ELSR-H Ulompi eristemateriaali Fluoropolymeeri Johdin Nikkelillä päällystetty kupari Maks. altistuslämpöt. (off) 210 C Maks. altistuslämpötila (on) 120 C Käyttöjännite 230 V Taivutussäde min. 25 mm Asennuslämpöt. min. 45 C Luokitus II 2G Ex e IIC Gb II 2D Ex tb IIIC Db Hyväksyntä IECEx EPS ATEX1429U ELSR-H-BOT Johdin Itsesäätyvä puolijohdemateriaali Eristys Tinattu kuparinen maadoitusjohto Tuotenumerot ELSR-H SSTL Tuote Teho Mitat (mm) Paino (g/m) ELSR-H-10-2-BOT 10 W/m, kun 10 C 12,4 x 5,0 120 Fluoropolymeeri ELSR-H-15-2-BOT 15 W/m, kun 10 C 12,4 x 5,0 120 Fluoropolymeeri ELSR-H-20-2-BOT 20 W/m, kun 10 C 12,4 x 5,0 120 Fluoropolymeeri ELSR-H-30-2-BOT 30 W/m, kun 10 C 12,4 x 5,0 120 Fluoropolymeeri ELSR-H-45-2-BOT 45 W/m, kun 10 C 12,4 x 5,0 120 Fluoropolymeeri ELSR-H-60-2-BOT 60 W/m, kun 10 C 12,4 x 5,0 120 Fluoropolymeeri Tehokäyrä ELSR-H Teho (W/m) ELSR-H-60-2 ELSR-H-45-2 ELSR-H-30-2 ELSR-H-20-2 ELSR-H-15-2 ELSR-H-10-2 Putken lämpötila ( C) Liitäntäpituus ELSR-H 230 V Automaattisulake, tyyppi C Maks. 10 % jännitehäviö johtimessa +10 C 0 C -10 C -20 C -40 C Sulake (A) Ympäristönlämpötila ELSR- H ELSR- H Pituus, lämpökaapeli (m) ELSR- H ELSR- H ELSR- H ELSR- H , , , , , ,5 86, , , , ,

8 Lämpökaapelit I sarjaresistiiviset Sarjaresistiivinen lämpökaapeli, tefloneristeinen ELKM-AG-L (260 C) Tällä kaapelilla on laaja käyttöalue teollisuudessa ja se kestää jopa 260 C:n lämpötilaa. Se on ohut ja taipuisa lämmityskaapeli paikkoihin, joissa tarvitaan pitkiä kaapeleita. Se takaa tasaisen tehon, on vaikeasti syttyvä ja sillä on erinomainen kemikaalien- ja lämmönkestävyys. Ulkovaipan PTFE:n erikoisominaisuuksien ansiosta kaapeli pysyy stabiilina ja säilyttää muotonsa myös erittäin korkeissa lämpötiloissa. Kaapeli on sekä UV- että kemikaalienkestävä ja se on saatavana EX-mallina. ELKM-AG-L Tekniset tiedot ELKM-AG-L Ulompi eristemateriaali PTFE Kaapelityyppi tefloneristeinen lämpökaapeli Maks. käyttölämpöt. 260 C Käyttöjännite maks. 500 V Taivutussäde 2,5 x kaapelin halkaisija Asennuslämpöt. min. -60 C Hyväksyntä DIN VDE 0253 Lämmityslanka Eristys Tinattu kupari-nikkelimaadoitusjohto Tuotenumerot ELKM-AG-L Tuotenumerot ELKM-AG-L Tuotenumero Tuote Vastus Kaapelin halkaisija Tuotenumero Tuote Vastus Kaapelin halkaisija I-01TT002E ELKM-AG-L 0,00195 Ω/m (Cu 10 mm2) 7,7 mm PTFE I-01TT003E ELKM-AG-L 0,0029 Ω/m (Cu 6 mm2) 6,4 mm PTFE I-01TT004E ELKM-AG-L 0,0044 Ω/m (Cu 4 mm2) 5,6 mm PTFE I-01TT007E ELKM-AG-L 0,0072 Ω/m (Cu 2,5 mm2) 4,5 mm PTFE I-01TT010E ELKM-AG-L 0,010 Ω/m 4,2 mm PTFE I-01TT011E ELKM-AG-L 0,0117 Ω/m (Cu 1,5 mm2) 4,1 mm PTFE I-01TT015E ELKM-AG-L 0,015 Ω/m 3,9 mm PTFE I-01TT025E ELKM-AG-L 0,025 Ω/m 3,8 mm PTFE I-01TT031E ELKM-AG-L 0,0315 Ω/m 4,1 mm PTFE I-01TT050E ELKM-AG-L 0,05 Ω/m 3,8 mm PTFE I-01TT065E ELKM-AG-L 0,065 Ω/m 3,6 mm PTFE I-01TT080E ELKM-AG-L 0,08 Ω/m 3,9 mm PTFE I-01TT110E ELKM-AG-L 0,1 Ω/m 3,8 mm PTFE I-01TT115E ELKM-AG-L 0,157 Ω/m 3,8 mm PTFE I-01TT118E ELKM-AG-L 0,18 Ω/m 3,5 mm PTFE I-01TT120E ELKM-AG-L 0,20 Ω/m 3,6 mm PTFE I-01TT126E ELKM-AG-L 0,26 Ω/m 3,5 mm PTFE I-01TT128E ELKM-AG-L 0,28 Ω/m 3,4 mm PTFE I-01TT134E ELKM-AG-L 0,34 Ω/m 3,78 mm PTFE I-01TT138E ELKM-AG-L 0,36 Ω/m 3,3 mm PTFE I-01TT143E ELKM-AG-L 0,43 Ω/m 3,5 mm PTFE I-01TT148E ELKM-AG-L 0,48 Ω/m 3,5 mm PTFE I-01TT160E ELKM-AG-L 0,60 Ω/m 3,4 mm PTFE I-01TT180E ELKM-AG-L 0,80 Ω/m 3,3 mm PTFE I-01TT210E ELKM-AG-L 1,00 Ω/m 3,4 mm PTFE I-01TT214E ELKM-AG-L 1,47 Ω/m 3,2 mm PTFE I-01TT217E ELKM-AG-L 1,75 Ω/m 3,2 mm PTFE I-01TT219E ELKM-AG-L 1,90 Ω/m 3,5 mm PTFE I-01TT229E ELKM-AG-L 2,90 Ω/m 3,3 mm PTFE I-01TT240E ELKM-AG-L 4,00 Ω/m 3,2 mm PTFE I-01TT247E ELKM-AG-L 4,70 Ω/m 3,2 mm PTFE I-01TT260E ELKM-AG-L 6,00 Ω/m 3,2 mm PTFE I-01TT270E ELKM-AG-L 7,00 Ω/m 3,2 mm PTFE I-01TT280E ELKM-AG-L 8,00 Ω/m 3,2 mm PTFE Mukautuva ja joustava Tefloneristeiset lämpökaapelimme ovat mukautuvia ja helposti asennettavia. Ne antavat jatkuvan tehon ja niitä voidaan käyttää monipuolisesti ja joustavasti eri käyttötarkoituksiin. 8

9 Lämpökaapelit I sarjaresistiiviset Sarjaresistiivinen lämpökaapelilieristetty MI H321 (+600 C) MI H400 (+400 C) Mineraalieristettyjen lämmityskaapelien käyttöikä on pitkä, ja ne kestävät äärimmäisiä lämpötiloja. Ne kestävät jopa 600 C:n lämpötilaa. Valikoimassa on kaksi kaapelivaihtoehtoa, ruostumaton teräs (kestää 600 C) ja kupari-nikkeli (kestää 400 C). Se asennus on yksinkertainen, sillä on tasainen teho ja erinomainen kemikaalien- ja lämmönkestävyys. Kaapeli on sekä UV- että kemikaalienkestävä ja se on saatavana EX-mallina. Tekniset tiedot MI H321 ja MI H400 Kaapelityyppi Mineraalieristetty Ulompi eristemateriaali Kupari-nikkeli tai ruost.teräs Maks. käyttölämpöt. kupari-nikkeli 400 C Maks. käyttölämpöt. ruost.teräs 600 C Käyttöjännite Maks. 500 V Taivutussäde 6 x kaapelin halkaisija Asennuslämpöt. min. -45 C Luokitus II 2G Ex e IIC T1 to T6 Gb Hyväksyntä ATEX Ex Maadoitusjohdin Kylmäkaapeli MI H321 MI H400 Lämpökaapeli Johdin Tiivistysholkki Kaapelitiiviste Kylmäkaapeli Liitos lämpökaapeli/ kylmäkaapeli Tuotenumerot MI H321 Tuotenumero Tuote Vastus Kaapelin halkaisija MI H321 10,0 Ω/m 3,2 mm Ruostumaton teräs MI H321 6,30 Ω/m 3,2 mm Ruostumaton teräs MI H321 4,00 Ω/m 3,2 mm Ruostumaton teräs MI H321 2,50 Ω/m 3,4 mm Ruostumaton teräs MI H321 1,60 Ω/m 3,6 mm Ruostumaton teräs MI H321 1,00 Ω/m 3,9 mm Ruostumaton teräs MI H321 0,63 Ω/m 4,3 mm Ruostumaton teräs MI H321 0,40 Ω/m 4,7 mm Ruostumaton teräs MI H321 0,25 Ω/m 5,3 mm Ruostumaton teräs MI H321 0,16 Ω/m 6,5 mm Ruostumaton teräs Tuotenumerot kylmäkaapeli MI Tuotenumero Tuote Johtimen poikkipintaala Kaapelin halkaisija Kylmäkaapeli MI 2,5 mm² 5,3 mm² Kupari-nikkeli Kylmäkaapeli MI 6,0 mm² 6,4 mm² Kupari-nikkeli Tuotenumerot MI H400 Tuotenumero Tuote Vastus Kaapelin halkaisija MI H400 1,60 Ω/m 3,2 mm Kupari-nikkeli MI H400 1,00 Ω/m 3,4 mm Kupari-nikkeli MI H400 0,63 Ω/m 3,7 mm Kupari-nikkeli MI H400 0,40 Ω/m 4,0 mm Kupari-nikkeli MI H400 0,25 Ω/m 4,4 mm Kupari-nikkeli MI H400 0,16 Ω/m 4,9 mm Kupari-nikkeli MI H400 0,063 Ω/m 3,2 mm Kupari-nikkeli MI H400 0,040 Ω/m 3,4 mm Kupari-nikkeli MI H400 0,025 Ω/m 3,7 mm Kupari-nikkeli MI H400 0,017 Ω/m 4,6 mm Kupari-nikkeli MI H400 0,011 Ω/m 4,9 mm Kupari-nikkeli MI H400 0,007 Ω/m 5,3 mm Kupari-nikkeli MI H400 0,004 Ω/m 5,9 mm Kupari-nikkeli 9

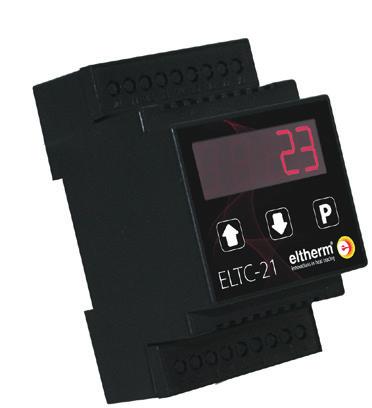

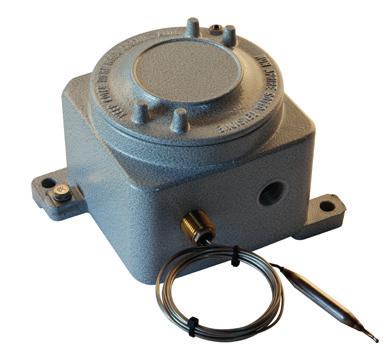

10 Ohjaus EB-Therm käyttötilaa NTC/PTC ELTC-21 Pt-100 IP20 DIN-asennettu IP20 DIN-asennettu EB-Therm 800 on ainutlaatuinen DIN-asennettu termostaatti, jossa on mahdollista valita neljä eri käyttötilaa. Asennuksen ammattilainen tarvitsee varastoonsa vain yhden termostaattimallin, jolla voidaan kattaa useimmat erityyppiset ohjaustarpeet. Se soveltuu useimpiin tarkoituksiin - kotiympäristön lattialämmityksestä teollisiin korkean lämpötilan prosesseihin. Olemme kehittäneet tämän termostaatin ottamalla täysin huomioon käyttäjän tarpeet. Käyttäjälle kaikki on vaivatonta asennuksesta valikkojen käyttöön ja asetusten tekemiseen. Tekniset tiedot EB-Therm 800 Tuotenro Liitäntäjännnite 230 VAC Katkaisukyky 16 A Lämpötila-alue -15 C C (kaksi aluetta) Ympäristön lämpötila -20 C C Kotelointiluokka IP20 Asennus DIN-kisko, EN Anturi NTC (normaalilämpö), PTC (kork. lämpö) Hyväksyntä CE, Direktiivit RoHS, WEEE Mitat 90 x 35 x 70 mm NTC (normaalilämpö) Tuotenro (sisältyy) PTC (kork.lämpö) Tuotenro ELTC-14 Pt-100 ELTC-14 on seinäasennettava, lujatekoinen termostaatti, jossa on säänkestävä kotelo. Se on suunniteltu teollisuussovelluksiin. Lämpötilan mittauksessa käytetään Pt-100-anturia. Tekniset tiedot ELTC-14 IP65 Tuotenro I Liitäntäjännite VAC Sähkönkulutus Maks. 4 ma, < 5 W Katkaisukyky Rele 1: 20 A Rele 2: 8 A Lämpötila-alue 0 C C Ympäristön lämpötila -25 C C Anturit Pt /3-johtiminen Kotelointiluokka IP65 Hyväksyntä CE Direktiivit RoHS, WEEE Mitat 130 x 130 x 75 mm Pt johtiminen* Tuotenro I Pt johtiminen* Tuotenro I ELTC-21 on digitaalisella näytöllä varustettu termostaatti, joka asennetaan DIN-kiskoon. Se pystyy ohjaamaan lämpötiloja aina 400 C:n lämpötilaan saakka. Lämpötila mitataan 2- tai 3-johtimisen Pt100-anturin avulla. Tekniset tiedot ELTC-21 Tuotenro I Liitäntäjännnite 230 VAC Sähkönkulutus Maks. 4 ma Katkaisukyky Rele 1: 16 A Rele 2: 8 A Lämpötila-alue -50 C C Ympäristön lämpötila -25 C C Anturi Pt /3-johtiminen Kotelointiluokka IP20 Asennus DIN-kisko, EN Hyväksyntä CE Direktiivit RoHS, WEEE Mitat 51,5 x 87,5 x 58 mm PT johtiminen* Tuotenro I PT johtiminen* Tuotenro I *3 m PTFE-kaapeli EL-CTB EX-luokiteltu Kapillaariputki Kapillaariputkitermostaatti sovelluksiin EX-vyöhykkeillä 1 ja 2 (kaasut) sekä 21 ja 22 (lika). Saatavilla eri malleja lämpötila-alueen mukaan. Kapillaariputki on ruostumatonta terästä, ja termostaattikotelo on alumiinia. Tuotenro Lämpötila-alue I-0X C C I-0X C C I-0X C C I-0X C C Tekniset tiedot EL-CTB IP66 EX-luokitus II 2G EX d IIb T6 GB II 2d Ex tb IIIC t85 C Db Sertifikaatti IBExU03ATEX1130X Liitäntäjännite VAC Katkaisukyky 16 A, kun 240V / 10 A, kun 400 V Ympäristön lämpötila -25 C C Kotelointiluokka IP66 Kapillaariputki 2 m, ruostumaton teräs* Kaapeliliitäntä 1x M20 kaapelikoko mm 1x M20x1,5 Suolavesisuojaus Kyllä Hyväksyntä CE Direktiivit RoHS, WEEE Kotelo Maalattu alumiini Mitat 120 x 120 x 110 mm 10 *3 m PTFE-kaapeli *5 mm taivutussäde

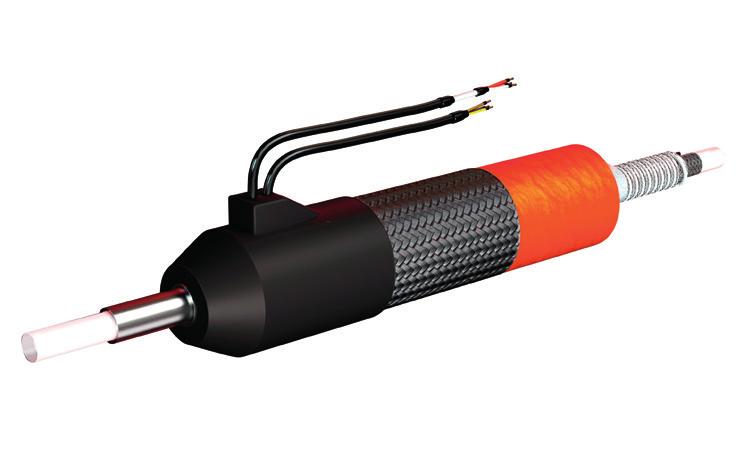

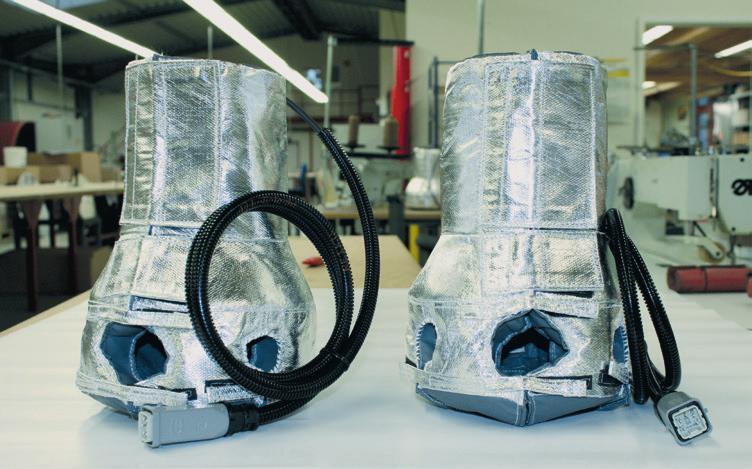

11 Useita tuotealueita USEITA TUOTEALUEITA TEOLLISUUDELLE Lämmityskaapeleiden ja ohjauksen sekä niihin liittyvien tuotteiden lisäksi valikoimassamme on myös muita tuotteita eri teollisuusympäristöihin. Lämpöletku Käytetään nesteiden kuljetukseen joustavasti vaikuttamatta nesteen lämpötilaan. Täydellinen ratkaisu nesteiden kuljetukseen jopa 450 C:n lämpötilaan saakka. Lämpövaipat Lämpövaippoja käytetään usein estämään venttiilien, pumppujen ja säiliöiden jäätyminen ja säilyttämään lämpötila jopa 900 C:ssa. Vaihdelämmittimet Talvisen raideliikenteen sujuvuus voidaan turvata erilaisilla alustoilla ja erilaisissa säätiloissa käyttämällä raide- ja kohdelämmitystä. Tuote, joka lämmittää raiteet ja varmistaa liikenteen sujumisen tavalliseen tapaan. Junat eivät pysähtele odottamattomasti, eivätkä raidevaihteet jäädy kiinni pakkasen, lumen ja jään vuoksi. Lämpökaapeli pakastushuoneisiin Lämpökaapelin ELSR-R avulla umpeen jäätyneiden ovien ongelmat voidaan välttää yksinkertaisesti. ELSR-R on itsesäätyvä lämpökaapeli, joka tunnistaa ympäristön lämpötilan ja säätelee tehoaan sen mukaan. ELSR-R on helppo asentaa ja sen avulla voi suojata ovenkarmit pakastushuoneissa aina -30 C:n lämpötilaan saakka. Erikoisratkaisut Lämpö voi ratkaista monenlaisia ongelmia. Voimme räätälöidä ja tehdä laskelmat kaikentyyppisistä tuotantoteollisuuden lämmitysratkaisuista, myös sellaisista, joita ei perinteisesti ole totuttu yhdistämään lämpökaapeliin. Mikään haaste ei ole meille liian suuri eikä mikään tarve liian pieni. 11

12 LUE LISÄÄ LÄMMITYSRATKAISUISTAMME 12

13 Kuvaamme tuotevalikoimamme laajuutta ja asiantuntemustamme käyttämällä iskulausetta Heating Solutions (Lämmitysratkaisut). Meillä on ratkaisuja erilaisiin jäähdytykseen liittyviin ongelmiin. Lue lisää lämmitysratkaisuistamme. Lumensulatus Jos haluat lumettoman lastauslaiturin, sisäänkäynnin, pysäköintipaikan, portaat tai muun kulkureitin, jonka haluat pitää puhtaana lumesta ja jäästä, Ebecolla on tarjota neljä erilaista tuotetta: Ebeco Snowmat, Ebeco Snowmelt, MF-27 ja MI-60. Saat energiatehokkaan lämmityksen täydentämällä ratkaisun eristeellä Quick Board. Sula katto Ebecolla on lämmitysratkaisuja, jotka voivat estää jääpuikkojen muodostumisen, jäätymisvauriot ja sekä kattojen ja syöksyputkien rikkijäätymisen. Smarta Tak -järjestelmämme avulla saat turvallisemman ympäristön sekä kiinteistölle että ohikulkijoille. Betonin kovetus Lämmitysjärjestelmämme BHS lisää lämpöä betonin kovettumisen aikana. BHS-järjestelmää käytetään rakennuksilla, ja sen avulla voidaan välttää tuotantoseisokit kylminä vuodenaikoina. Lämmitysmatot Ebecon lämmitysmattoa käytetään sulattamis- ja lämmitystöiden nopeaan ja kätevään suoritukseen useilla eri käyttöalueilla Se on kehitetty kestämään mitä vaativimpia olosuhteita ja ympäristöjä, ja se sulattaa roudan nopeasti. Lattialämmitys Ebecon lattialämmitysjärjestelmä lisää mukavuutta ja pienentää myös kiinteistön energiakustannuksia tekemällä kiinteistöstä energiatehokkaamman. Älykkään ohjauksen ja tehokkaan eristyksen avulla järjestelmämme kuluttaa paljon vähemmän energiaa kuin perinteinen lattialämmitys. Annamme 25 takuun lattialämmitykselle. 13

14 SAAT TÄYDEN TUEN Meidän velvollisuutenamme on, että yhteistyömme ja projekti sujuvat mahdollisimman joustavasti kaikissa vaiheissa. Suunnittelemme ja olemme tukena tarvittaessa. Teemme projektin turvalliseksi ja yksinkertaiseksi. Ebecon ratkaisut eivät ole koskaan hankalia! 1 Neuvontapalvelu Kohteen tyyppi, koko ja lämmitystarve määrittävät asiakkaalle parhaiten sopivan lämmitysratkaisun. 2 Suunnittelu/tuki Tarjoamme täydellistä suunnitteluapua, joka sisältää materiaalien määrittelyn, piirustukset, laskelmat ja aikataulun. Tekninen tukemme on tietenkin käytettävissä koko prosessin ajan. 3 Toimitus Göteborgin keskusvarastomme ansiosta olemme aina lähellä. Tarjoamme nopeita ja joustavia toimituksia. 14

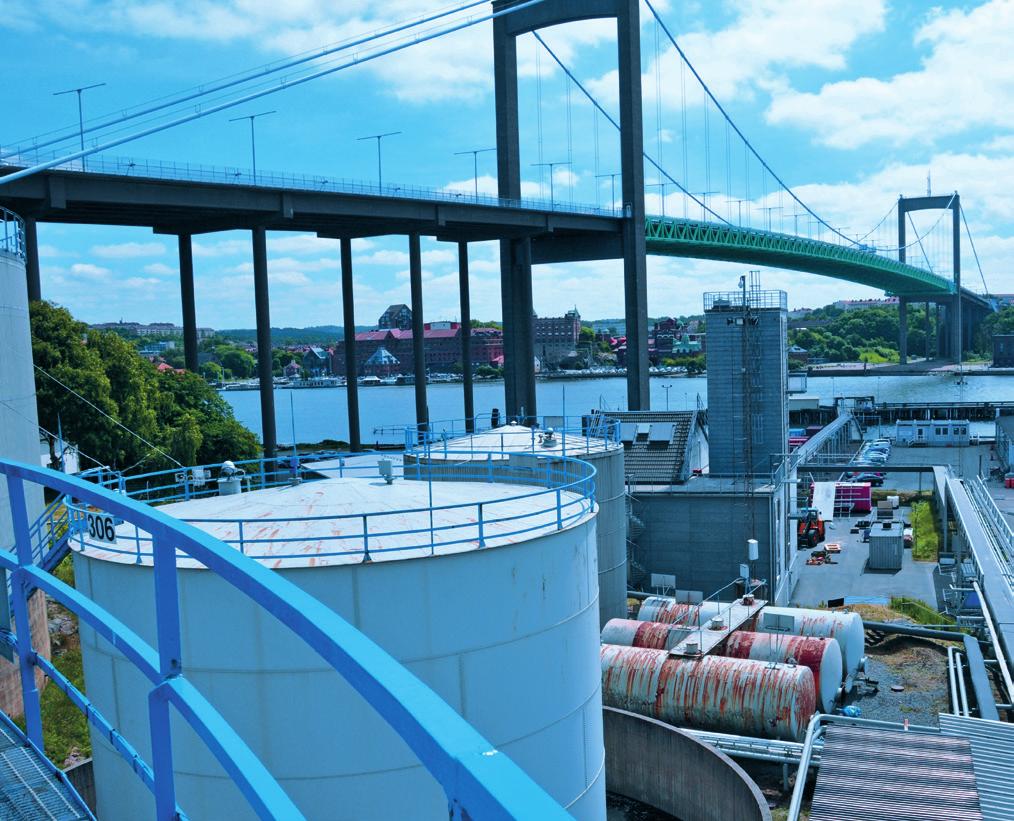

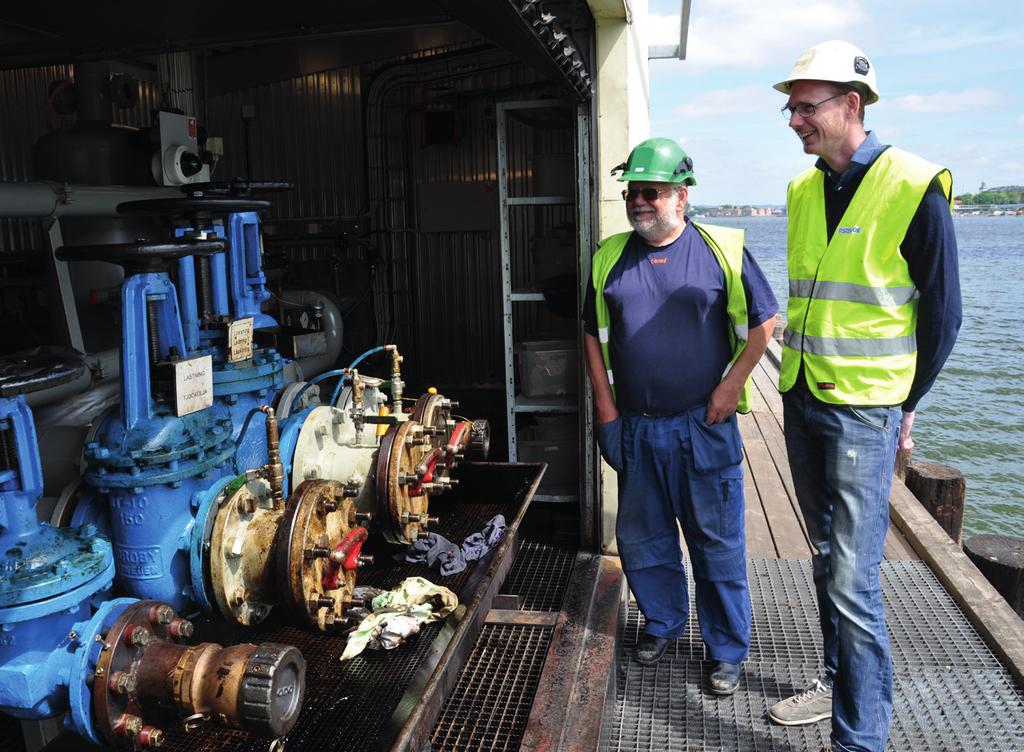

15 TEHOKAS LÄMMITYSJÄRJESTELMÄ Hisingenin öljysatamassa Göteborgissa toimii Gunnar Allered El AB, jonka pääasiallinen toimiala on teollisuuden lämmitysratkaisujen asennus. Yrityksen perustaja Gunnar Allered on pitänyt työpajaansa täällä aloitusvuodesta 1977 lähtien. Gunnar on tehnyt Ebecon kanssa yhteistyötä alusta asti. TEOLLISUUDEN ASIANTUNTIJAT Gunnarilla on nykyisin kuusi työntekijää ja useita suuria asiakkaita, kuten Stena Oil, Odec ja STS. Gunnar tiimeineen osaa lämmitysratkaisujen asennuksen teollisuuden sovelluksiin. Kyseessä on erityisesti tasaisten lämpötilojen ylläpito energianlähteiden, kuten öljyn, kaasun ja asfaltin sekä muiden lämpöherkkien aineiden ja materiaalien, käsittelyssä. Teemme monimutkaisia ja vaihtelevia toimeksiantoja läheisessä yhteistyössä Ebecon kanssa. Monet toimeksiannot ovat räjähdysherkillä alueilla, mikä asettaa turvallisuudelle ja laadulle kovia vaatimuksia, Gunnar kertoo. Ebecon tekninen asiantuntemus ja tuki ovat meille äärimmäisen tärkeitä. EBECO ANTAA TURVALLISUUDENTUNNETTA Gunnar Allered El AB:n sähköasentajana työskentelevän Anders Grundinin mielestä yhteistyö Ebecon kanssa tuntuu erittäin turvalliselta ja helpolta. Anders korostaa, että pitkä yhteistyö Ebecon kanssa perustuu Ebecon tekniseen osaamiseen, lojaaliuteen ja laatuun. Korkea tekninen osaaminen, tarkat laskelmat ja prosessien tuntemus ovat erittäin tärkeitä näissä toimeksiannoissa, jotta pystytään toimittamaan takuuvarmasti laadukas ja tehokas järjestelmä. Ebeco pystyy tähän. Teemme kaikkemme, jotta laitteisto toimisi ongelmitta, sanoo Anders, ja kertoo lopuksi odottavansa innolla hyvää yhteistyötä Ebecon kanssa myös jatkossa. Ylhäällä: Anders Grundin, sähköurakoitsija: Alhaalla: Hisingenin öljysatama Göteborgissa. Gunnar Allared ja teollisuudesta vastaava myyjämme Magnus Johansson pumppuasemalla. 15
