1 VARIA UT800 Käyttöopas

2 2017 Garmin Ltd. tai sen tytäryhtiöt Kaikki oikeudet pidätetään. Tekijänoikeuslakien mukaisesti tätä opasta ei saa kopioida kokonaan tai osittain ilman Garmin kirjallista lupaa. Garmin pidättää oikeuden muuttaa tai parannella tuotteitaan sekä tehdä muutoksia tämän oppaan sisältöön ilman velvollisuutta ilmoittaa muutoksista tai parannuksista muille henkilöille tai organisaatioille. Osoitteessa on uusimmat päivitykset ja lisätietoja tämän tuotteen käyttämisestä. Garmin, Garmin logo, ANT+ ja Edge ovat Garmin Ltd:n tai sen tytäryhtiöiden tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. Garmin Connect, Garmin Express, USB ANT Stick ja Varia ovat Garmin Ltd:n tai sen tytäryhtiöiden tavaramerkkejä. Näitä tavaramerkkejä ei saa käyttää ilman yhtiön Garmin nimenomaista lupaa. Tällä tuotteella on ANT+ sertifiointi. Yhteensopivien tuotteiden ja sovellusten luettelo on osoitteessa M/N: A03086

3 Sisällysluettelo Johdanto... 1 Etukiinnityksen asentaminen... 1 Kypäräkiinnityksen asentaminen... 1 Laitteen esittely... 2 Laitteen käynnistäminen... 2 Pyöränvalojen tilan merkkivalot... 2 Laiteasetukset... 2 Pyöränvalojen ja Edge 820 laitteen pariliitos... 2 Etuvalon asetusten mukauttaminen Edge 820 laitteella... 3 Automaattinen keilan voimakkuus... 3 Laitteen tiedot... 3 Tekniset tiedot... 3 Laitteen lataaminen... 4 Laitteen latausvinkkejä... 4 Laitteen huoltaminen... 4 Vianmääritys... 4 Laitteen asetusten nollaaminen... 4 Sammutus lämpöturvallisuuden vuoksi... 4 Akun säästäminen matalissa lämpötiloissa... 4 Tuotepäivitykset... 4 Lisätietojen saaminen... 4 Muut yhteensopivat laitteet... 4 Pyöränvalojen ja Edge 1000 laitteen pariliitos... 4 Kaukosäätimen pariliittäminen Varia laitteeseen... 4 Ohjelmiston päivittäminen tietokoneella... 5 Hakemisto... 6 Sisällysluettelo i

4

5 Johdanto VAROITUS Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja oppaasta. Laite on tarkoitettu ulkokäyttöön. Laite saattaa kuumentua ilman asianmukaista ilmankiertoa käytön aikana. Käsittele varovasti. Etukiinnityksen asentaminen Voit käyttää etukiinnitystä sekä etuvalon että Edge laitteen asentamiseen. Garmin suosittelee, että säädät kiinnityksen Edge laitteen katselukulman mukaiseksi, ennen kuin asennat etuvalon ja säädät sen kulman. 1 Kiinnitä Edge ja etuvalo tukevasti turvalliseen paikkaan, jossa ne eivät estä polkupyörän turvallista käyttöä. 2 Irrota ruuvi À ohjaustangon liittimestä Á 2,5 mm:n kuusiokoloavaimella. 9 Aseta ruuvi Ä paikalleen ja kiristä käsin. 3 Tarvittaessa voit irrottaa pidikkeen yläosassa  olevat kaksi ruuvia, kiertää liitintä ja kiinnittää ruuvit uudelleen, jos Edge laitteen kiinnityksen suuntaa on muutettava. 4 Aseta kumityyny ohjaustangon ympärille: Jos ohjaustangon paksuus on 25,4 mm, käytä paksumpaa tyynyä. Jos ohjaustangon paksuus on 31,8 mm, käytä ohuempaa tyynyä. 5 Aseta ohjaustangon liitin kumityynyn ympärille. HUOMAUTUS: kohdista kumityyny ohjaustangon liittimen sisäpuolella olevien urien mukaan. 6 Aseta ruuvi takaisin ja kiristä se 2,5 mm:n kuusiokoloavaimella. HUOMAUTUS: tarkista ruuvin kireys ajoittain. 10Kohdista neljäsosakierrossovittimen lovet pidikkeen pohjassa oleviin kielekkeisiin. 11Paina sovitinta hiukan ylöspäin ja käännä sitä vastapäivään, kunnes se lukittuu paikalleen. 12Säädä etuvalon kulma tien suuntaiseksi ja kiristä ruuvi 4 mm:n kuusiokoloavaimella. 7 Asenna Edge laite ja säädä kiinnitys (valinnainen). 8 Liitä neljäsosakierrossovitin à etuvaloon. HUOMAUTUS: tarkista ruuvin kireys ajoittain. Kypäräkiinnityksen asentaminen 1 Kiinnitä etuvalo tukevasti turvalliseen paikkaan, jossa se ei estä kypärän turvallista käyttöä. 2 Kiinnitä kiinnitys molemmilla hihnoilla. 3 Lukitse hihnat painamalla solki alas. Johdanto 1

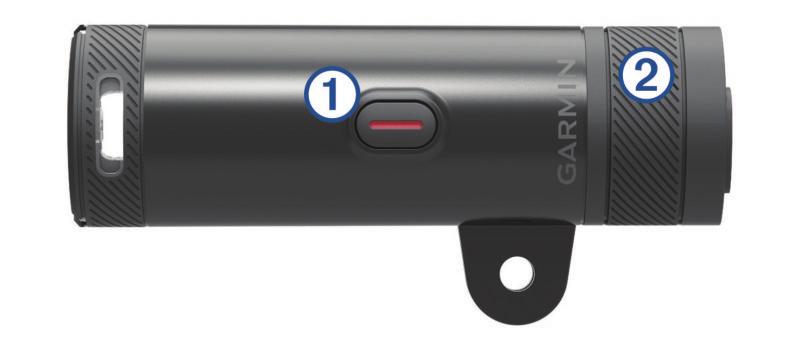

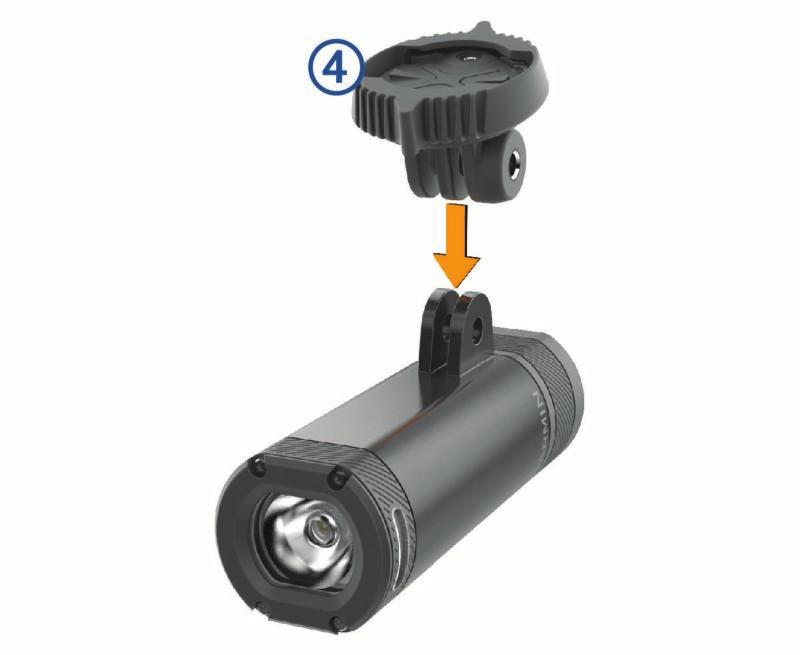

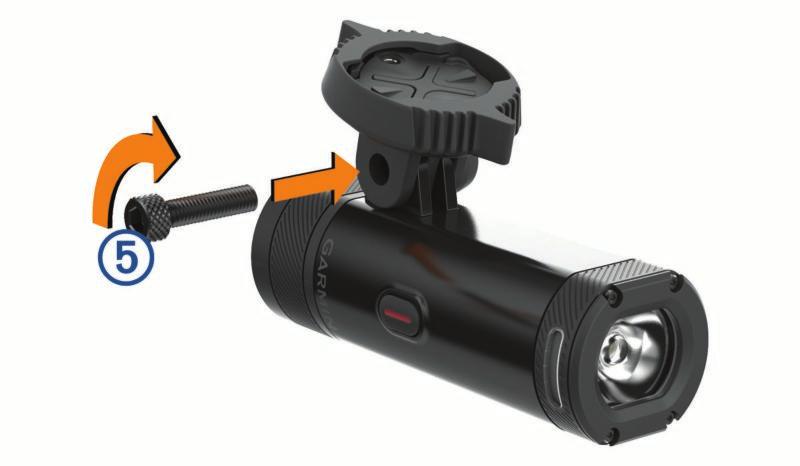

6 Kun käynnistät laitteen ensimmäisen kerran, se siirtyy pariliitostilaan. Tilan merkkivalo välähtää violettina. Laitteen voi pariliittää langattomaan kaukosäätimeen tai Edge laitteeseen. 2 Sammuta laite painamalla sen painiketta 2 sekunnin ajan. Kun käynnistät laitteen seuraavan kerran, se on suuren voimakkuuden tilassa. 4 Liitä sovitin À etuvaloon. 5 Aseta ruuvi Á paikalleen ja kiristä käsin. 6 Kohdista sovittimen kielekkeet kiinnityksen loviin. Pyöränvalojen tilan merkkivalot Merkkivalon toiminto Tila Palaa punaisena Virhe ladattaessa tai laite on sammutettu ylikuumenemisen estämiseksi. Vilkkuu punaisena Akun virta on vähissä. Vilkkuu vihreänä Akkua ladataan. Tasainen vihreä Lataus on valmis. Vilkkuu sinisenä Laite on älytilassa, ja sitä voi ohjata parilii tetyllä langattomalla kaukosäätimellä tai Edge laitteella. Vilkkuu violettina Laite on pariliitostilassa. Vuorotellen sininen ja vihreä Laite lataa ohjelmistoa. Laiteasetukset Voit etäohjata Varia laitteita ja mukauttaa asetuksia yhteensopivalla Edge laitteella. Tämä osa koskee Edge 820 laitetta. Muissa yhteensopivissa Edge laitteissa käytetään samankaltaisia asetuksia. Pyöränvalojen ja Edge 820 laitteen pariliitos 1 Tuo Edge laite enintään 1 metrin päähän anturista. HUOMAUTUS: pysy 10 metrin (33 jalan) päässä muista ANT+ pyöränvaloista pariliitoksen muodostamisen aikana. 2 Käynnistä Edge laite. 3 Valitse > Asetukset > Tunnistimet > Lisää tunnistin > Etsi kaikki. 4 Kun etuvalo on sammuksissa, siirrä se pariliitostilaan painamalla Varia laitteen painiketta 2 sekunnin ajan. Tilan merkkivalo vilkkuu violettina ja etuvalo syttyy. Laite on pariliitostilassa 5 minuutin ajan tai kunnes painat laitteen painiketta. 5 Valitse anturi. Kun anturi on muodostanut pariliitoksen Edge laitteeseen, tilakuvake näkyy yhteysnäytössä. Vivun  on oltava avattuna. 7 Aseta laite kiinnitykseen. 8 Lukitse laite kiinnitykseen napsauttamalla vipu kiinni. Vivun on oltava alustan suuntainen. 9 Säädä etuvalon kulma ja kiristä ruuvi 4 mm:n kuusiokoloavaimella. HUOMAUTUS: tarkista ruuvin kireys ajoittain. Laitteen esittely Yhteysnäytön tarkasteleminen Yhteysnäytössä näkyy GPS toiminnon, ANT+ anturien ja langattomien yhteyksien tila. Pyyhkäise aloitus tai tietonäytön yläreunasta alaspäin. À Laitteen painike Käynnistä laite painamalla painiketta 1 sekunnin ajan. Sammuta laite painamalla painiketta 2 sekunnin ajan. Siirrä laite pariliitostilaan painamalla pitkään (Pyöränvalojen ja Edge 820 laitteen pariliitos, sivu 2). Vaihda käyttötilaa valitsemalla. Á Tilan merkkivalo Näytä laitteen tila (Pyöränvalojen tilan merkkivalot, sivu 2). Laitteen käynnistäminen Näet yhteysnäytön. Vilkkuva kuvake tarkoittaa, että laite tekee hakua. 1 Paina laitteen painiketta 1 sekunnin ajan. 2 Laiteasetukset

7 Etuvalon asetusten mukauttaminen Edge 820 laitteella Ennen kuin voit mukauttaa Varia laitteen asetuksia Edge laitteella, sinun on pariliitettävä laitteet (Pyöränvalojen ja Edge 820 laitteen pariliitos, sivu 2). 1 Valitse > Asetukset > Tunnistimet > Valot. 2 Valitse vaihtoehto: Ota valoverkosto käyttöön valitsemalla Ota käyttöön. Määritä kaikkien verkoston valojen valon voimakkuustila valitsemalla Verkkoasetukset > Valotila (Valotilan asetukset, sivu 3). Valitsemalla Verkkoasetukset > Valokeila aktivoitu voit sytyttää etuvalon automaattisesti, kun ajanotto käynnistyy tai kun Edge laite käynnistyy. Tarkista verkoston valojen määritykset valitsemalla Verkkoasetukset > Valotesti (Valoverkoston testaaminen, sivu 3). Säädä etuvalon voimakkuus automaattisesti nopeuden mukaan valitsemalla Verkkoasetukset > Automaattinen keilan säätö. Suurella nopeudella käytetään suurta voimakkuutta ja pienellä pientä. Näytä laitteen tiedot ja mukauta verkostosi valoja valitsemalla valo (Valoverkoston asetukset, sivu 3). Valotilan asetukset Valitse Edge laitteessa > Asetukset > Tunnistimet > Valot > Verkkoasetukset > Valotila. Automaattinen: säätää valon voimakkuuden ja valotilan automaattisesti ympäristön valoisuuden ja kellonajan mukaan. Tätä tilaa suositellaan työmatkoille ja tieajoon. High Visibility: määrittää valon voimakkuudeksi vilkkutilan tai kirkkaimman mahdollisen asetuksen. Polku: säätää valon voimakkuuden ja valotilan automaattisesti ympäristön valoisuuden ja kellonajan mukaan. Tilaa suositellaan maastopyöräilyyn. Yksittäinen: voit mukauttaa verkoston kunkin valon voimakkuutta ja kuviotilaa (Valoverkoston asetukset, sivu 3). Valoverkoston asetukset Valitse Edge laitteessa > Asetukset > Tunnistimet > Valot ja valitse pariliitetty valo. Ota käyttöön: valon ottaminen käyttöön. Mahdollistaa myös valon etähallinnan Edge laitteella. Voit irrottaa valon valoverkostosta poistamalla valon käytöstä. Valotila: määrittää valon voimakkuuden ja kuviotilan tai sammuttaa valon. HUOMAUTUS: tämä asetus on käytettävissä, kun Yksittäinen valotila asetus on valittuna (Valotilan asetukset, sivu 3). Ohjelmistopäivitys: tarkistaa etuvalon ohjelmistopäivitykset automaattisesti. Tietoja: näyttää laite, ohjelmisto ja akkutiedot. Poista: voit poistaa pariliitetyn valon verkostosta. Valoverkoston testaaminen 1 Valitse Edge laitteessa > Asetukset > Tunnistimet > Valot > Verkkoasetukset > Valotesti. 2 Valitse testattava valo. Valo vilkkuu, kun se on yhteydessä. Automaattinen keilan voimakkuus Pariliitettynä yhteensopivaan Edge laitteeseen etuvalon voimakkuus voi säätyä automaattisesti nykyisten valaistusolosuhteiden, auringonnousun ja laskun sekä nopeuden mukaan. Etuvalo palaa sitä kirkkaammin, mitä suuremmalla nopeudella ajat. Pienemmillä nopeuksilla valo himmenee akunkeston maksimoimiseksi. Tekniset tiedot Akun tyyppi Akunkesto Käyttölämpötila Latauslämpötila Radiotaajuus/yhteyskäytäntö Laitteen tiedot Ladattava sisäinen litiumioniakku Enintään 1 vuosi valmiustilassa Katso kohtaa Etuvalon voimakkuustilat ja akunkesto, sivu C (5 122 F) 0 45 ºC ( ºF) 2,4 GHz:n langaton ANT+ yhteyskäytäntö Vesitiiviys Merkkivalon valovirta IEC IPX7* lm *Laite kestää satunnaisen upottamisen enintään 1 metrin syvyiseen veteen enintään 30 minuutiksi. Lisätietoja on osoitteessa Etuvalon voimakkuustilat ja akunkesto Voimakkuustila Merkkivalon valovirta Akunkesto Suuri 800 lm Enintään 1,5 h Keskitaso 400 lm Enintään 3 h Pieni 200 lm Enintään 6 h Laitteen tiedot 3

8 Voimakkuustila Merkkivalon valovirta Akunkesto Vilkku yöllä lm Enintään 6 h Vilkku päivällä 700 lm Enintään 25 h Laitteen lataaminen VAROITUS Laite sisältää litiumioniakun. Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja oppaasta. HUOMAUTUS Voit estää korroosiota kuivaamalla USB portin ja suojuksen ja niitä ympäröivän alueen ennen laitteen lataamista tai liittämistä tietokoneeseen. HUOMAUTUS: laite ei lataudu, jos lämpötila on hyväksytyn alueen ulkopuolella (Tekniset tiedot, sivu 3). 1 Avaa USB liitännän suojus. Vianmääritys Laitteen asetusten nollaaminen Voit nollata laitteen, jos se lakkaa vastaamasta. Paina laitteen painiketta 8 sekunnin ajan, kunnes kaikki merkkivalot sammuvat. Nollaus poistaa pariliitokset laitteesta. Sammutus lämpöturvallisuuden vuoksi Varia laite saattaa sammua ylikuumenemisen estämiseksi, kun sitä käytetään suurella teholla lämpimässä, seisovassa ilmassa. Tilan merkkivalo palaa punaisena, kunnes laite on jäähtynyt. Käytä laitetta ulkona. Akun säästäminen matalissa lämpötiloissa Erittäin kylmässä lämpötilassa Varia laitteessa voi käyttää akun säästämiseksi ainoastaan keskitasoisen ja pienen voimakkuuden tilaa sekä vilkkutilaa. Tuotepäivitykset Asenna tietokoneeseen Garmin Express ( /express). Tämä helpottaa näiden palvelujen käyttöä Garmin laitteissa: Ohjelmistopäivitykset Tuotteen rekisteröiminen 2 Liitä USB kaapelin pienempi liitin laitteen USB liitäntään. 3 Liitä USB kaapelin suurempi liitin virtalähteeseen, kuten USB seinälaturiin tai tietokoneen USB porttiin. 4 Lataa laitteen akku täyteen. Tilan merkkivalo vilkkuu vihreänä latauksen aikana. Tilan merkkivalo palaa jatkuvasti vihreänä, kun lataus on päättynyt. Laitteen latausvinkkejä Liitä laturi laitteeseen tukevasti. Laitteen voi ladata liittämällä USB kaapelin Garmin hyväksyttyyn muuntajaan ja pistorasiaan tai tietokoneen USB porttiin. Tyhjän akun lataaminen kestää noin 6 tuntia käytettäessä tietokonetta ja 4 tuntia käytettäessä verkkovirtalähdettä. Irrota laturi laitteesta, kun tilan merkkivalo palaa tasaisen vihreänä. Jäljellä oleva akun virta näkyy Edge laitteen yhteysnäytössä (Yhteysnäytön tarkasteleminen, sivu 2). Laitteen huoltaminen HUOMAUTUS Älä säilytä laitetta erittäin kuumissa tai kylmissä paikoissa, koska laite saattaa vahingoittua pysyvästi. Vältä kemiallisia puhdistusaineita, liuottimia ja hyönteismyrkkyjä, jotka voivat vahingoittaa muoviosia ja pintoja. Kiinnitä suojus tiukasti, jotta USB portti ei vahingoitu. Laitteen puhdistaminen 1 Käytä miedolla pesuaineliuoksella kostutettua liinaa. 2 Pyyhi laite kuivaksi. Anna laitteen kuivua kokonaan puhdistuksen jälkeen. Lisätietojen saaminen Siirry osoitteeseen Siirry osoitteeseen Saat lisätietoja valinnaisista lisävarusteista ja varaosista osoitteesta tai Garmin jälleenmyyjältä. Muut yhteensopivat laitteet Pyöränvalojen ja Edge 1000 laitteen pariliitos 1 Tuo Edge laite enintään 1 metrin päähän anturista. HUOMAUTUS: pysy 10 metrin (33 jalan) päässä muista ANT+ pyöränvaloista pariliitoksen muodostamisen aikana. 2 Käynnistä Edge laite. 3 Valitse aloitusnäytössä > Tunnistimet > Lisää tunnistin > Etsi kaikki. 4 Kun etuvalo on sammuksissa, siirrä se pariliitostilaan painamalla Varia laitteen painiketta 2 sekunnin ajan. Tilan merkkivalo välähtää violettina. 5 Valitse anturi. Kun anturi on muodostanut pariliitoksen Edge laitteeseen, tilakuvake näkyy yhteyssivulla. Kaukosäätimen pariliittäminen Varia laitteeseen Kun liität Varia kaukosäätimen Varia laitteeseen ensimmäisen kerran, sinun on muodostettava pariliitos niiden välille. 1 Tuo kaukosäädin enintään 1 metrin (3 jalan) päähän laitteesta. HUOMAUTUS: pysy 10 metrin (33 jalan) päässä muista ANT+antureista pariliitoksen muodostamisen aikana. 2 Kun etuvalo on sammuksissa, siirrä se pariliitostilaan painamalla Varia laitteen painiketta 2 sekunnin ajan. Tilan merkkivalo välähtää violettina. 3 Paina kahta Varia kaukosäätimen painiketta samanaikaisesti, kunnes tilan merkkivalo alkaa palaa vuorotellen vihreänä ja punaisena, ja vapauta painikkeet. 4 Vianmääritys

9 Kaukosäädin etsii Varia laitetta. Kun kaukosäätimen pariliitos onnistuu, tilan merkkivalo välähtää vihreänä 12 kertaa. Kun kaukosäädin on pariliitetty, se yhdistää laitteeseen aina, kun laite on toiminta alueella ja älytilassa. Kaukosäädin on ehkä herätettävä lepotilasta painamalla jotakin kaukosäätimen painiketta. Ohjelmiston päivittäminen tietokoneella Ennen kuin voit päivittää laitteen ohjelmiston tietokoneella, tarvitset USB ANT Stick muistitikun ja Garmin Connect tilin ja sinun tarvitsee ladata Garmin Express sovellus. 1 Liitä USB ANT Stick tietokoneen USB porttiin. 2 Liitä laite tietokoneeseen USB kaapelilla. Kun uusi ohjelmisto on saatavilla, Garmin Express lähettää sen laitteeseen. 3 Seuraa näytön ohjeita. 4 Älä irrota laitetta tietokoneesta päivitysprosessin aikana. Muut yhteensopivat laitteet 5

10 A akku 3, 4 lataaminen 4 ANT+ anturit 2 asentaminen 1 asetukset 3 E Edge 2 4 etäkäyttö, pariliitos 4 Hakemisto G Garmin Express, ohjelmiston päivittäminen 4 GPS, signaali 2 K kirkkaus 3, 4 L laite, huolto 4 laitteen kiinnittäminen 1 laitteen mukauttaminen 2 laitteen puhdistaminen 4 lataaminen 4 lisävarusteet 4 lämpötila 4 N nollaaminen, laite 4 nopeus 3 O ohjelmisto, päivittäminen 4, 5 P painikkeet 2 pariliitos 2, 4 etäkäyttö 4 päivitykset, ohjelmisto 5 S satelliittisignaalit 2 T tekniset tiedot 3 U USB 5 V vianmääritys 4 Ä älypuhelin 2 6 Hakemisto
