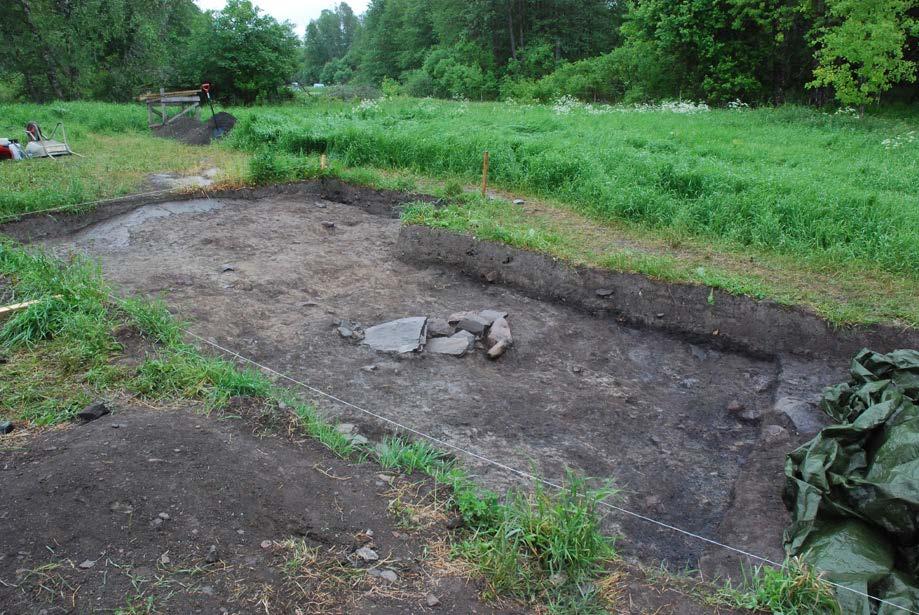

2. Yleiskuva kesän 2015 kaivausalueiden sijainnista. Etualalla kesällä 2014 täytetty alue 2. SW-NE GH.

Koko: px

Aloita esitys sivulta:

Download "2. Yleiskuva kesän 2015 kaivausalueiden sijainnista. Etualalla kesällä 2014 täytetty alue 2. SW-NE GH."

Pauliina Lahtinen
7 vuotta sitten
Katselukertoja:

ALUE 5 4. Alue 5, taso 1. E-W. 26.5.2015.

1 YLEISKUVAT TUTKIMUSALUEESTA 1. Yleiskuva kesän 2015 kaivausalueiden sijainnista. Etualalla kesällä 2014 täytetty alue 1. SE-NW GH. 2. Yleiskuva kesän 2015 kaivausalueiden sijainnista. Etualalla kesällä 2014 täytetty alue 2. SW-NE GH. 3. Yleiskuva kesän 2015 kaivausalueiden sijainnista. E-W TK. ALUE 5 4. Alue 5, taso 1. E-W GH. 5. Alue 5, taso 1. W-E GH.

6. Alue 1 tasossa 2 johon kaivaminen pysäytettiin vuonna 2014. Alue 5 tasossa 1.

Alue 1 tasossa 2 johon kaivaminen pysäytettiin vuonna 2014. Alue 5 tasossa 1.

Savikerrokset Y5-1 ja Y5-2 poistettu, esillä kerroksen Y5-3 pinta ja alueen

Alueen länsiosassa osin esillä rakenne R5-8 ja sen itäpuolella kerroksen Y5-6

Etualalla erottuu molempien kaivausalueiden pohjoisreunalla oleva vaaleanharmaa

2 6. Alue 1 tasossa 2 johon kaivaminen pysäytettiin vuonna Alue 5 tasossa 1. E-W TK. 9. Alue 5 tasossa 1. E-W TK 7. Alue 1 tasossa 2 johon kaivaminen pysäytettiin vuonna Alue 5 tasossa 1. SE-NW GH. 10. Alueen 5 itäosa tasossa 2. Savikerrokset Y5-1 ja Y5-2 poistettu, esillä kerroksen Y5-3 pinta ja alueen koilliskulmassa kellertävän hiekkaisen kerroksen Y5-5 pinta. Alueen länsiosassa osin esillä rakenne R5-8 ja sen itäpuolella kerroksen Y5-6 pintaa joiden ympäriltä Y5-1 edelleen osin poistamatta. E-W TK 8. Alue 1 tasossa 2 johon kaivaminen pysäytettiin vuonna Alue 5 tasossa 1. Etualalla erottuu molempien kaivausalueiden pohjoisreunalla oleva vaaleanharmaa savi-hiekkakerros. Taustalla puhdistamaton alue 2. NE-SW TK.

edelleen osin poistamatta. N-S. 9.6.2015. TK. 13. Alue 1 tasossa 3, alue 5 tasossa 2.

6.2015. TK. 12. Alueen 5 itäosa tasossa 2. Savikerrokset Y5-1 ja Y5-2 poistettu, esillä kerroksen Y5-3 pinta.

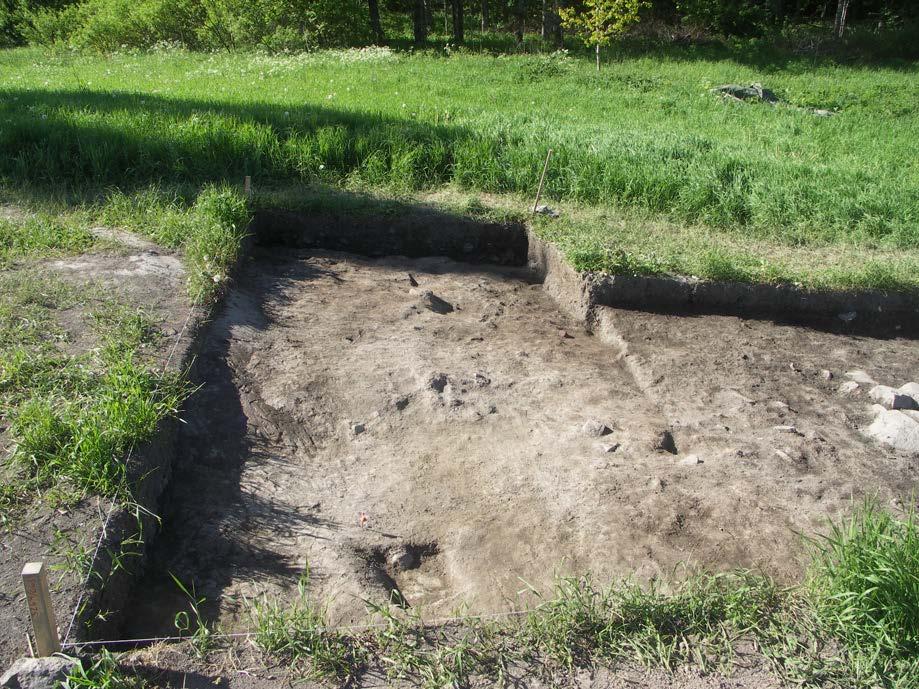

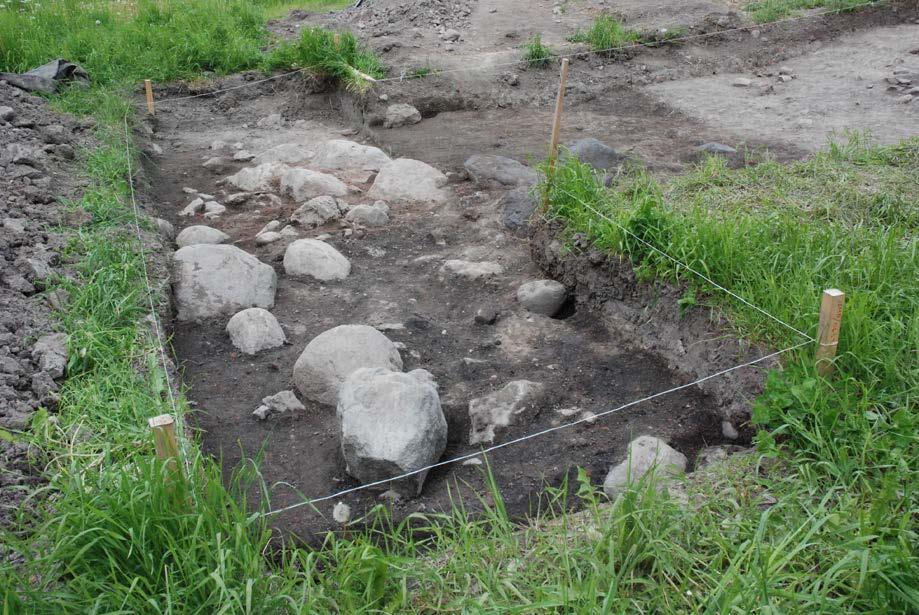

3 11. Alueen 5 itäosa tasossa 2. Savikerrokset Y5-1 ja Y5-2 poistettu, esillä kerroksen Y5-3 pinta ja alueen koilliskulmassa kellertävän hiekkaisen kerroksen Y5-5 pinta. Alueen länsiosassa osin esillä rakenne R5-8 ja sen itäpuolella kerroksen Y5-6 pintaa joiden ympäriltä Y5-1 edelleen osin poistamatta. N-S TK. 13. Alue 1 tasossa 3, alue 5 tasossa 2. Alueen 1 länsireunalla esillä kerroksen Y1-3 alta paljastunutta hiekkakerrosta Y1-6 joka ulottuu myös alueen 5 koilliskulmaan. Alueen 5 kaakkoiskulmassa kerroksen Y5-3 muodostama kynnys (vastaava kerros Y1-3 poistettu alueelta 1). N-S TK. 12. Alueen 5 itäosa tasossa 2. Savikerrokset Y5-1 ja Y5-2 poistettu, esillä kerroksen Y5-3 pinta. Poistettu savikerros Y5-1 erottuu paksuna vaaleana raitana alueen pohjoisprofiilissa. Alueen länsiosassa osin esillä rakenne R5-8 jonka ympäriltä Y5-1 edelleen osin poistamatta. SW-NE TK. 14. Alueen 2 taso 5 putsattuna esiin. SW-NE TK. 15. Alueen 5 itäosa tasossa 4 (kerros Y5-3 poistettu), länsiosa tasossa 2. Rakenne R2-8/R5-8 kokonaisuudessaan esillä. N-S TK.

4 16. Alueen 5 itäosa tasossa 4 (kerros Y5-3 poistettu), länsiosa tasossa 2. Rakenne R2-8/R5-8 kokonaisuudessaan esillä.. NE-SW TK. 19. Alue 1 tasossa 3, alueen 5 itäosa tasossa 4. NW-SE TK 17. Alue 1 tasossa 3, alueen 5 itäosa tasossa 4. E-W TK. 20. Alue 1 tasossa 3, alueen 5 itäosa tasossa 4. SW-NE TK 18. Alue 1 tasossa 3, alueen 5 itäosa tasossa 4. NE-SW TK. 21. Alue 1 tasossa 3, alueen 5 itäosa tasossa 4. W-E TK.

Alueen 5 itäosassa näkyvissä pohjasaveen painetut tai painuneet pienet kivet. E-W.

Rakenteen R5-8 itäpuolitse kulkevan ojakaivannon täyttänyt savi kaivettu pois,

5 24. Alue 5, taso 4. Y5-3 kaivettu pois koko alueelta, esillä mustaksi värjäytynyt pohjasaven pinta. Alueen 5 itäosassa näkyvissä pohjasaveen painetut tai painuneet pienet kivet. E-W TK. 22. Alueen 5 länsiosa tasossa 3. Rakenteen R5-8 itäpuolitse kulkevan ojakaivannon täyttänyt savi kaivettu pois, ojakaivannon eteläosa erottuu selvänä kouruna kerroksessa Y5-3. N-S TK. 25. Alue 5, taso 5. Y5-3 kaivettu pois koko alueelta, esillä mustaksi värjäytynyt pohjasaven pinta. Alueen 5 itäosassa näkyvissä pohjasaveen painetut tai painuneet pienet kivet. NE-SW TK. 23. Alue 5 tasossa 4. Y5-3 kaivettu pois koko alueelta, esillä mustaksi värjäytynyt pohjasaven pinta. Alueen 5 itäosassa näkyvissä pohjasaveen painetut tai painuneet pienet kivet. W-E TK. 26. Alueen 5 eteläprofiili. N-S TK.

6 27. Alueen 5 pohjoisprofiili. S-N TK ALUE Alue 6 ennen avaamista. W-E GH. 30. Alue 6, taso 2. W-E JK. 29. Alue 6, taso 1. S-N JK. 31. Alue 6, taso 2. Vaalean saven Y6-2 ja pintamaan kaltaisen tummanruskean maan Y6-3 stratigrafia näkyy selkeästi. N-S JK.

RAASEPORI SLOTTSMALMEN LIITE 2 32. Alue 6, taso 3.

W-E. 25.6.2015. JK. 33. Alue 6, taso 4. W-E. 22.6.2015. JK. 36.

orgaanisen maan Y6-6. S-N. 25.6.2015. JK. 37.

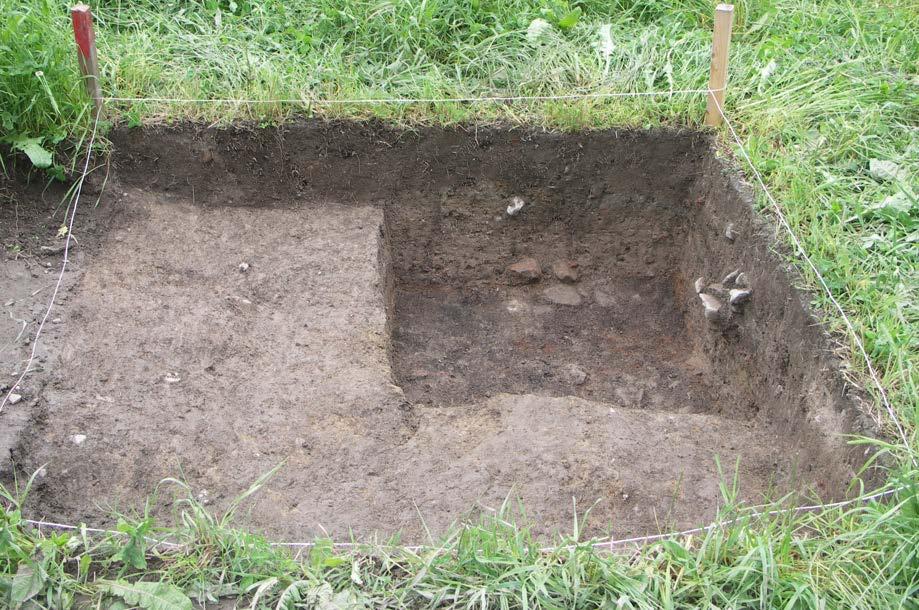

7 RAASEPORI SLOTTSMALMEN LIITE Alue 6, taso 3. E-W JK. 35. Alue 6. Itäprofiili. Tasolla 4 vaalea hiekka Y6-4. Koekuoppa tasolla 5 ja orgaaninen, tumma maa Y6-6. W-E JK. 33. Alue 6, taso 4. W-E JK. 36. Alue 6. Itäprofiili. Tasolla 4 vaalea hiekka Y6-4. Koekuoppa tasolla 5 ja orgaaninen, tumma maa Y6-6. W-E JK. 34. Alue 6. Koilliskulmassa koekuoppa, joka paljastaa tumman, orgaanisen maan Y6-6. S-N JK. 37. Alue 6. Pohjoisprofiili. Tasolla 4 vaalea hiekka Y6-4. Koekuoppa tasolla 5 ja orgaaninen, tumma maa Y6-6. S-N JK.

38. Alue 6. Koekuoppa tasolla 5. S-N. 25.6.2015. JK. 39.

8 38. Alue 6. Koekuoppa tasolla 5. S-N JK. 39. Koekuoppa 1. Pintamaan alaisessa kerroksessa näkyvissä harmaa savinen kerros ja yhden tai kahden hiekan ja mullan sekaisella maalla täyttyneen painanteen tai kuopan ääriviivat. E-W TK.
