1 OH-DDS COM, NAV koulutus

2 Esityksen sisältö Mistä löytyy laitteiden dokumentaatio OH-DDS:n NAV/COM laitteet Garmin GMA 340 audiopaneli Garmin GTX 330 transponderi Bendix/King KCS 55A kompassijärjestelmä Bendix/King KN 62A DME MD41 GPS annunciation unit Garmin 430 GPS NAV/COM Kahden Garmin 430 laitteen yhteiskäyttö Simulaattori esimerkkejä

KCS 55A kompassijärjestelmä Bendix/King KN 62A DME MD41 GPS annunciation unit

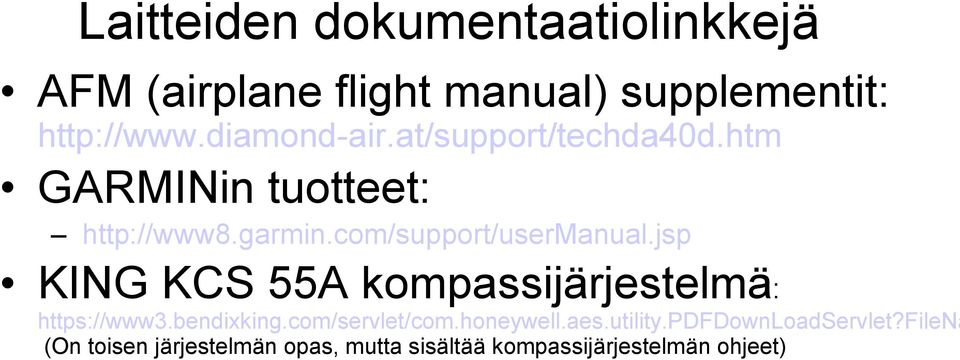

3 Laitteiden dokumentaatiolinkkejä AFM (airplane flight manual) supplementit: GARMINin tuotteet: KING KCS 55A kompassijärjestelmä: (On toisen järjestelmän opas, mutta sisältää kompassijärjestelmän ohjeet)

com/support/usermanual.jsp KING KCS 55A kompassijärjestelmä: https://www3.bendixking.

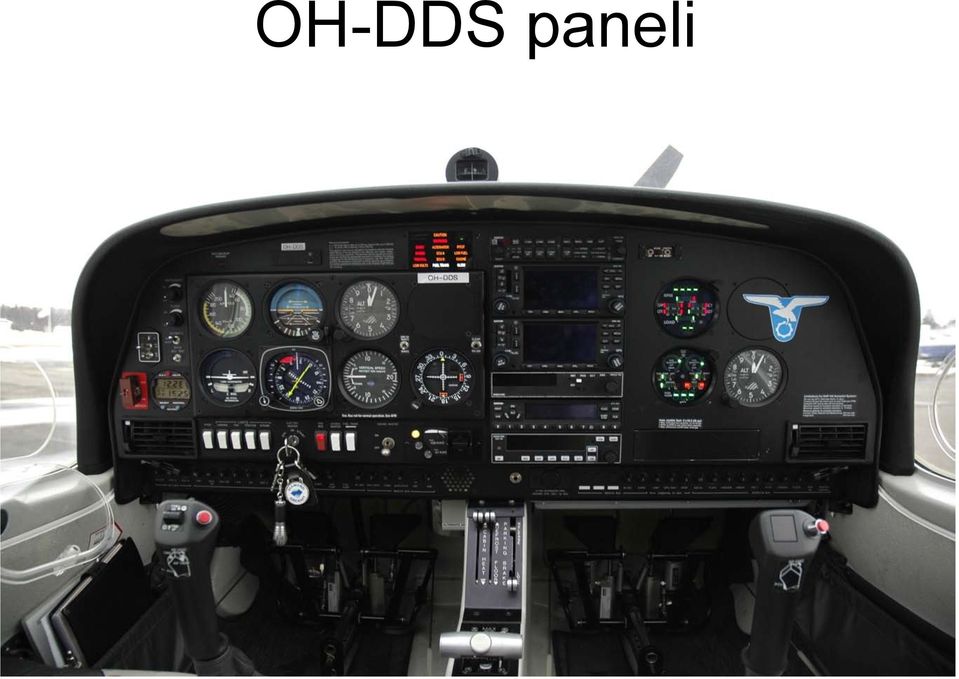

4 OH-DDS paneli

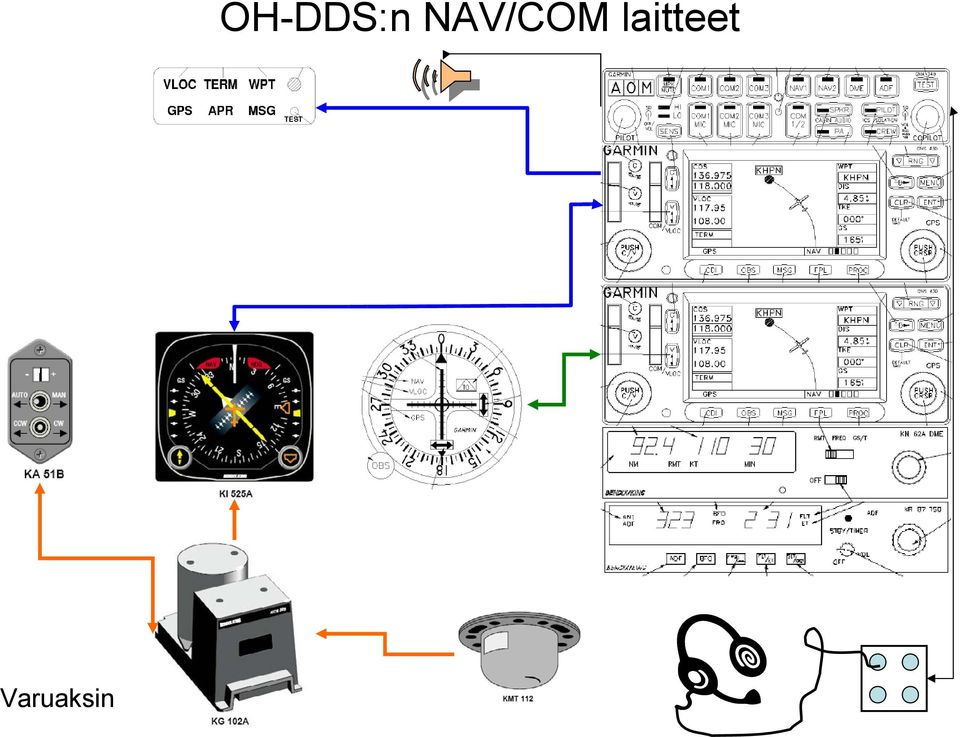

5 Varuaksin OH-DDS:n NAV/COM laitteet

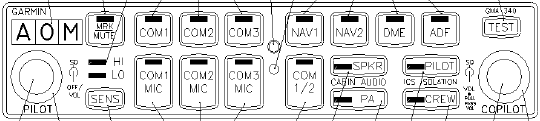

6 Garmin GMA 340 audiopaneli Supplement A18 Vastaanoton äänenvoimakkuus säädetään vastaanottimesta (COM 1&2, NAV 1&2, ADF, DME) IC (Intercom) äänevoimakkudet audiopanelista Pilot pieni säädin vasemmalla, Co-pilot pieni säädin painettuna oikealla, matkustajat pieni säädin oikealla vedettynä Kohinasalpojen säädöt: Isot säätimet vasemmalla ja oikealla (pilot, co-pilot) Lähetin valitaan MIC painikkeilla (alarivi). Valitun lähettiminen vastaanotto kuuluu aina Kuunneltavat valitaan ylärivin painikkeilla COM ½ dedikoi COM #1:en pilotille ja COM #2:en co-pilotille Huomio, että kuulokkeet kytketty oikeisiin pistokkeisiin. Tangentti avaa vain ko. pilotin mikrofonin.

säätimet vasemmalla ja oikealla (pilot, co-pilot) Lähetin valitaan MIC painikkeilla (alarivi).

7 Garmin GMA 340 audiopaneli IC moodit

8 Garmin GTX 330 transponderi S-MODE Supplement A 29 Koodin syöttö sekvenssi alkaa kun jotain numeropainiketta (1-7) painetaan ja päättyy neljännen numeron syötön jälkeen, jolloin koodi aktivoituu Numeron korjaus kesken syötön CLR painikkeella

painetaan ja päättyy neljännen numeron syötön jälkeen,

9 Garmin GTX 330 transponderi Toiminto STBY ON ALT Moodi Ei lähetä Moodi A, ei korkeuskoodia Moodi S, korkeuskoodi+koneen tunnus Laite näyttää korkeuskoodissa lähetettävän painekorkeustiedon Laitteessa muita toimintoja, kuten ajastimia. Kts. tarkemmin ohjekirjat VFR koodi saattaa olla ohjelmoituna amerikkalaisittain

korkeuskoodissa lähetettävän painekorkeustiedon Laitteessa muita toimintoja,

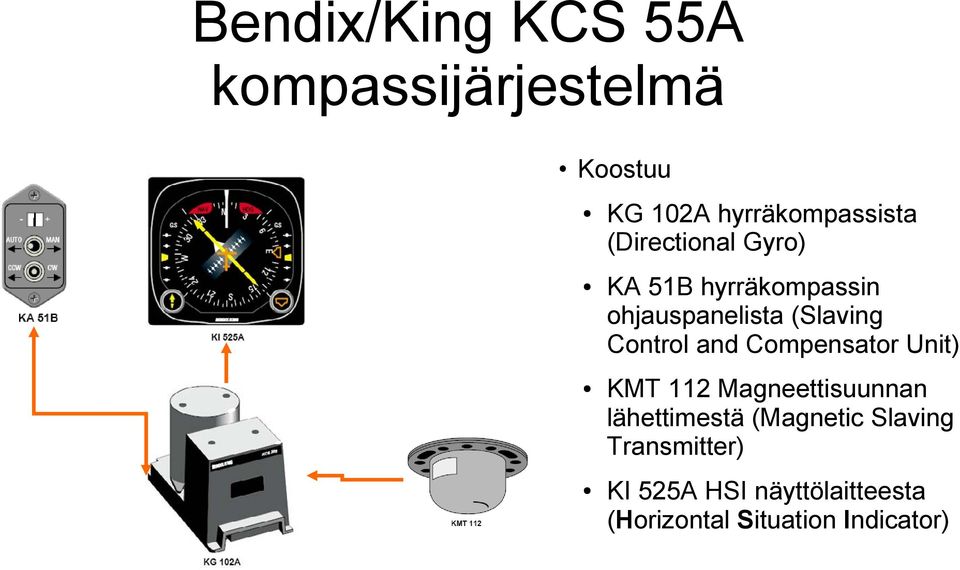

10 Bendix/King KCS 55A kompassijärjestelmä Koostuu KG 102A hyrräkompassista (Directional Gyro) KA 51B hyrräkompassin ohjauspanelista (Slaving Control and Compensator Unit) KMT 112 Magneettisuunnan lähettimestä (Magnetic Slaving Transmitter) KI 525A HSI näyttölaitteesta (Horizontal Situation Indicator)

and Compensator Unit) KMT 112 Magneettisuunnan lähettimestä (Magnetic

11 Bendix/King KCS 55A kompassijärjestelmä Magneettisuunnan lähetin voidaan kytkeä irti laittamalla AUTO/MAN kytkin asentoon MAN. Gyron suunta asetetaan tällöin CCW/CW kytkimen avulla Normaalisti käytettään AUTO asentoa. Suunnan tarkistus kuuluu pre-takeoff tarkistuksiin. Hyvä tapa esim. rullaustien suunta ja radan suunta HSI näytössä HDG liputus, joka indikoi ongelmia hyrrän kanssa Kytkinpanelissa oleva mittari indikoi magneettisen ja gyronsuunnan eron. Normaalia että liikkuu ja kaarroissa jopa laitaan

Suunnan tarkistus kuuluu pre-takeoff tarkistuksiin. Hyvä tapa esim.

12 Supplement A10 Mittaripanelissa kytkin kummalta VOR vastaanottimelta laite saa jakson Laitteeseen voidaan myös asettaa jakso Asennoissa RMT jakso tulee mittaripanelin kytkimen asennosta riippuen joko VOR 1:tä tai VOR 2:ta Asennossa FREQ ja GS/T laite käyttää omaa jaksoaa KN 62A DME

jakso tulee mittaripanelin kytkimen asennosta riippuen joko VOR 1:tä

13 MD41 GPS annunciation unit Supplement A23 (ei A15, kuten KCS55 järjestelmän yhteydessä mainitaan) Ilmaisee HSI näytön lähteen VLOC NAV/ILS #1 GPS GPS #1 MSG, GPS #1 viesti WPT, käännepiste TERM, lähempänä kuin 30 nm lähtö tai määräkenttää APR, lähestyminen aktivoitu

VLOC NAV/ILS #1 GPS GPS #1 MSG, GPS #1 viesti WPT, käännepiste

14 Garmin GNS 430

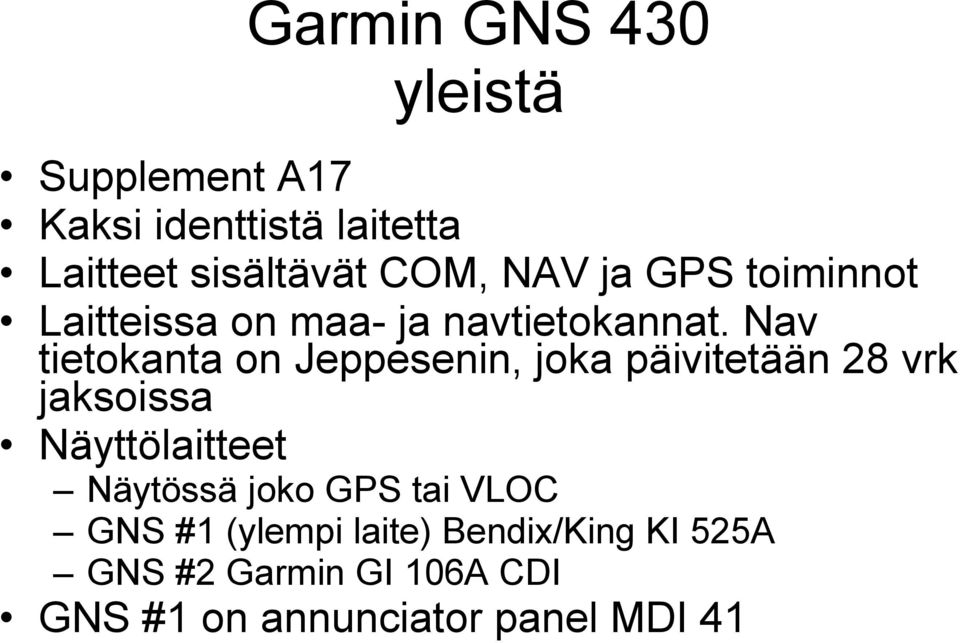

15 Garmin GNS 430 yleistä Supplement A17 Kaksi identtistä laitetta Laitteet sisältävät COM, NAV ja GPS toiminnot Laitteissa on maa- ja navtietokannat. Nav tietokanta on Jeppesenin, joka päivitetään 28 vrk jaksoissa Näyttölaitteet Näytössä joko GPS tai VLOC GNS #1 (ylempi laite) Bendix/King KI 525A GNS #2 Garmin GI 106A CDI GNS #1 on annunciator panel MDI 41

Nav tietokanta on Jeppesenin, joka päivitetään 28 vrk jaksoissa Näyttölaitteet Näytössä

16 Garmin GNS 430 perus COM käyttö COM ja VLOC alue on aina näkyvissä Audiopanelin vikaantuessa pilootin mikrofoni kytkeytyy suoraan COM 1:een STBY jakso valitaan pyöritettävien valitsimien 1 ja 2 avulla. 1. khz, 2. MHz. Jakso aktivoidaan painamalla flip/flop painiketta (6). Äänenvoimakkuus säädetään kääntämällä (5), joka painamalla poistaa kohinasalvan Painamalla flip/flop painiketta (6) yhtäjaksoisesti aktivoituu hätäjakso

MHz. Jakso aktivoidaan painamalla flip/flop painiketta (6).

17 Garmin GNS 430 sivut

18 Garmin GNS 430 alarivin painikkeet CDI Valitaan näyttölaitteelle joko GPS tai VLOC näyttö OBS Manuaalisen/automaattisen sekvenssoinin valinta MSG Näyttää järjestelmän tuottamat viestit FPL Lentosuunnitelman hallintasivu PROC Proseduurien (STAR, SID, APP) hallinta

sekvenssoinin valinta MSG Näyttää järjestelmän tuottamat viestit

19 Garmin GNS 430 oikeanpuoleiset painikkeet RNG Karttanäytön zoomaus D Aktivoi Direct To navigoinnin MENU Näyttää sivukohtaisen toimintovalikon CLR Peru/poista ja DEFAULT NAV ENT Syötön vahvistaminen

20 Garmin GNS 430 perus NAV (VOR, LOC, ILS) käyttö Valitse CDI painikkeella (18) näyttöön VLOC. GNS #1 valittu näyttö näkyy myös annunc. panelissa Aloita VOR majakan virittäminen painamalla C/V painiketta (1). Syöttöruutuu siirtyy VLOC STBY jakson kohdalle STBY jakso valitaan pyöritettävien valitsimien 1 ja 2 avulla. 1. khz, 2. MHz. Jakso aktivoidaan painamalla flip/flop painiketta (3). Majakan tunnistaminen Laita audiopanelista NAV 1 tai 2 kuuntelulle äänenvoimakkuus säädetään kääntämällä (4). Syöttöruutu siirtyy automaattisesti takasin COM STBY kenttään

Syöttöruutuu siirtyy VLOC STBY jakson kohdalle STBY jakso valitaan pyöritettävien valitsimien 1 ja 2 avulla. 1. khz, 2. MHz.

21 Garmin GNS 430 perus GPS käyttö Tietokanta sisältää suuren määrän käyttökelposia kääntöpaikkoja Lentokentät (mittauspiste) VOR, ADF majakat Ilmoittautumispaikat (ei VFR sisään/ulos paikkoja) Käyttäjän omat paikat (tänne voidaan ohjelmoida VFR paikat) RNAV paikat

22 Garmin GNS 430 perus GPS käyttö Varmista että CDI:nä on GPS. Valitse tarvittaessa panikkeella (18) Direct TO toiminto aktivoidaan painamalla D painiketta (7) Halutun paikan ohjelmointi Pyörittämällä pientä nuppia (13) valitaan halutun paikan ensimmäinen kirjain Pyörittämällä isoa nuppia (12) siirrytään seuraavaan (tai edelliseen) kirjaimeen Vahvista valinta painamalla ENT Vahvista aktivointi painamalla ENT Laite laskee suunnan ja etäisyyden. Aseta DTK CDI näyttöön

23 Garmin GNS 430 Stormscope Stormscope:lla on omat sivut NAV sivuryhmässä

24 Garmin GNS 430 Stormscope

25 Garmin GNS 430 Lentosuunnitelman teko Paina FPL (15) painiketta Paina PUSH CRSR (13) painiketta, jolloin saat syöttökentän esille Siirry ylös isolla valitsemella (12) Syötä kirjaimet pienellä (13), samalla tavalla kuin D toiminnon yhteydessä Päätä syöttäminen painamalla FPL (15)

26 Esimerkki Tehdään lentosuunnitelma EFHF-HEL- PIVAK-PEMOS-VELUN-EFTP Esimerkin aikana selataan eri näyttöjä Tehdään lopuksi lähestyminen EFTP:lle Käydään läpi eri toimintoja, jotka helpottavat laitteen käyttöä

27 Kahden Garmin GNS 430 yhteiskäyttö OH-DDSssa laitteet voidaan konfiguroida siten, että muutokset lentosuunnitelmassa kopioituvat toiseen laitteeseen Hyväksi todettu tapa on pitää Primary NAV view (ensimmäinen nav sivu) #1 laitteessa ja #2 näytetään kartta ja selataan sivuja Jokaiselle muodostuu oma tapa. Kerhokäytössä voi olla hyvä sopia tietokenttien sisällöstä
