TILOJEN HIERARKIA TARKKAILUMAHDOLLISUUS VAIHEITTAINEN SIIRTYMÄ ULOS SUUNNITTELUPERIAAATEET

Transkriptio

1 EPSILON - AUTISMIN KIRJO, SUUNNITTELUKILPAILU - KOTKAN KUTSUKILPAILU: HOVINSAARI

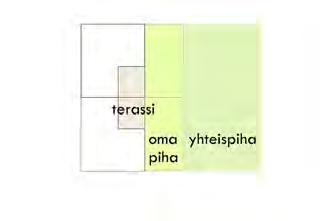

2 YLEISTÄ Ehdotuksessa on otettu huomioon autismin kirjon moninaisuus, asukkaiden heterogeenisyys ja oireyhtymän tuomat haasteet asumiselle sekä arjessa pärjäämiselle. Rakennuksen liittyminen muuhun asutukseen, sisäänkäynnin sekä pihatilojen suunnitteluratkaisut tukevat asukkaiden osallisuutta ympäröivään yhteiskuntaan leimaamatta heitä. Yhteistilojen suunnittelussa pyritään tukemaan sosiaalista kanssakäymistä, antamalla kuitenkin mahdollisuus yksityisyyteen niille asukkaille, joille muiden ihmisten kohtaaminen on haasteellista. Asuntojen suunnitteluratkaisu kunnioittaa asukkaiden yksityisyyttä. Oma sisäänkäynti ja asunnon tilat mahdollistavat itsenäisen elämän ja asukkaan persoonallisuuden tukemisen siten, että henkilökunnan läsnäolo ja avustaminen on kuitenkin mahdollista. Asunnot voidaan muuttaa myös täysin itsenäisiksi asunnoiksi. Selkeä pohjaratkaisu ja esteettömyys mahdollistavat asumisen myös ikääntyessä ja toimintakyvyn laskiessa. Tilojen selkeyttä ja niissä tapahtuvaa toimintaa tukee ympäristön tasainen valaistus ja väritys sekä rauhallinen äänimaailma. Arkkitehtuuri kuvastaa omaa aikaamme, kuitenkin siten ettei se herätä liikaa huomiota, eikä poikkea liian jyrkästi olemassa olevasta totutusta rakennetusta ympäristöstä. Rauhallisuus luonnonmateriaalit, paljon kasvillisuutta yksityiset sisäänkäynnit suoraan asuntoon kevyesti kasvillisuudella rajatut piha-alueet Sosiaalisten vaikeuksien huomioiminen useita reittejä ulkona ja sisällä. hyvä näkyvyys kulkutiloissa ehkäisee yllättäviä kohtaamisia. asuntoihin kaksi reittiä pienet sopukat yhteistiloissa, voidaan avata ja sulkea tarpeen mukaan kahden asunnon jakama rauhallinen yhteistila luo paikan turvalliselle sosiaaliselle kanssakäymiselle, rinnakkaiselle toiminnalle ja yhdessäololle sekä mahdollistaa hoitajan oleilun asunnon läheisyydessä. Aistit pintojen materiaalin tuntu (seinät, lattiat, työskentelypinnat), luonnonmateriaalit tuoksut, mm. yrttilaatikot tuoksuttelukorkeudella pihoilla, kukkivat puut ja pensaat, syötävät hyötykasvit, marjapensaat vältetään suoraa auringonvaloa ja voimakkaita valoja ja varjoja asunnot voidaan tarvittaessa pimentää valaistuksessa suositaan upotettavia valaisimia epäsuoraa valoa häikäistymisen ja valaisimien rikkoontumisen ehkäisemiseksi. tilojen äänieristykseen ja akustiikkaan panostetaan Arjen helppous sopukat, joissa tehdään eri asioita (eri värit tai materiaalit), kullekin toiminnalle oma paikka paikkojen järjestys looginen toimintoihin siirrytään keskeistilassa sijaitsevan referenssipisteen kautta (päiväjärjestys), säilytystiloissa graafiset vihjeet sisällöstä, tiloissa toimintaa kuvaavat visuaaliset vihjeet asukkaiden huoneissa visuaaliset kalenterit ja päiväjärjestys keskittymistä helpotetaan piilottamalla epäoleellinen (mm. tiettyä asiaa tehtäessä kaikkeen muuhun liittyvät kaapit pidetään kiinni, muuhun toimintaan liittyvät alkovisopukat asunnoissa voidaan sulkea verholla) Muunneltavuus ja yhteiskäyttö useat reitit asuntoon luovat vaihtoehtoja erityyppisille käyttäjille asunnon sopukoiden toimintoja voidaan muuttaa tarpeen mukaan, sopukoita voidaan avata tai sulkea käyttäjän tarpeiden mukaan liukuovet helpottavat tilojen monipuolista käyttöä henkilökunnan taukotila voidaan yhdistää yhteisoleskelutilaan ja sitä voidaan käyttää myös kokoustilana talosauna palvelee kaikkia tontin asukkaita yhteistilat eriytettävissä myös muuhun käyttöön. Asunnon pikkuyksityiskohtia lattiamateriaalien jatkuminen helpottaa siirtymistä tilojen välillä (kylpyhuoneen lattialaatoitus) selkeät seinä-, katto-, ja lattiapinnat arjen sujuvuuden kannalta oleelliset asiat korostetusti näkyvillä (valokatkaisijat joita asukas käyttää, vaatteiden säilytys, tärkeät kulkuväylät) seinätilaa johon mahdollista kiinnittää päiväohjelma ja muita toimintaa tukevia ohjeita Tekniset ratkaisut kylpyhuoneen lattiakaivo piilotettuna, pitkänä seinän alaosassa mahdollisimman vähän epäoleellisia häiritseviä yksityiskohtia näkyvillä (johtoja, putkia, sähkökaappeja, pistokkeita ja katkaisijoita (joita asukas ei itse käytä) hyvä äänen eristävyys asuntojen ja yhteistilojen välillä lattialämmitys (tai kattosäteilijät) takaa tasaisen lämmityksen ja on huomaamaton. Lämmitystä voidaan säätää asuntokohtaisesti asuntojen sähkön ja vedenjakelu voidaan katkaista asunnon ulkopuolelta. ERITYISTÄ Konsepti rakennus koostuu kahdesta kuutiomaisesta osasta (joissa autismin kirjon henkilöiden kahdeksan asuntoa sijaitsevat), sekä jalustaosasta (jossa ovat yhteistilat ja henkilökunnan tilat). rakennus ottaa huomioon lähiympäristönsä rakennusten pienimittakaavaisuuden ja materiaalimaailman. Tilajärjestelyt rakennukseen on sisäänkäynti sekä kadun että pihan puolelta. yhteistilat on sijoitettu ensimmäiseen kerrokseen niin, että asuntoihin pääsee kulkematta yhteistilojen kautta käytävätilojen julkisuuden aste vaihtelee: sisäänkäyntikerroksessa käytävä on kaikille julkinen kahdelle asunnolle on aina asuntojen sisäänkäyntien edessä oma käytävätilansa, joka on vain näiden asuntojen asukkaiden käytössä. ylimpään kerrokseen sijoittuu saunaosasto - yhteistilat ja sauna ovat kaikkien taloyhtiön asukkaiden käytössä. Ulkotilat piha on jäsennelty erilaisiin alueisiin, jotka mahdollistavat erilaisia toimintoja, toisessa kerroksessa on kattoterassi Asunnot rakennuksessa on kahdeksan 37,8 m2:n kokoista asuntoa (1H+tupakeittiö). kaikki asunnot avautuvat pihan puolelle etelään-itään asunnoissa on parveke, ja maantasokerroksen asunnoissa on oma piha. maantason asunnoissa on sisäänkäynti myös oman pihan kautta asunnot on suunniteltu elinkaariasumista silmällä pitäen asunnoissa pääsee kulkemaan ympäri, sillä wc-tiloihin on kulku sekä eteisestä että makuuhuoneesta mistä on etua erityisesti liikuntaesteisille henkilöille. Kahden asukkaan toiminnallisen yksikön yhteistila parin yhteistila on myös hoitajan työtila, jossa hoitaja voi olla autismin kirjon henkilöiden elämässä läsnä ilman, että hänen täytyy oleskella heidän asunnoissaan parin yhteistila lisää pienten asuntojen joustavuutta: sitä voidaan käyttää rinnakkain työskentelyyn ja oleskeluun. asuntoparin yhteistila voi toimia myös kaikkien asukkaiden yhteisinä tiloina joitakin erityisiä toimintoja varten (esim. tietokonehuone, askarteluhuone, työskentelyhuone tms.) Esteettömyys rakennuksen kaikki tilat on mitoitettu esteettömiksi asunnot on sijoitettu kahteen kerrokseen niin, että hissiä ei välttämättä tarvita. rakennukseen on kuitenkin jätetty tilavaraus hissin mahdollista myöhempää rakentamista varten. Tekniset ratkaisut kylpyhuoneen lattiakaivo piilotettuna, pitkänä seinän alaosassa mahdollisimman vähän epäoleellisia häiritseviä yksityiskohtia näkyvillä (johtoja, putkia, sähkökaappeja, pistokkeita ja katkaisijoita (joita asukas ei itse käytä) hyvä äänen eristävyys asuntojen ja yhteistilojen välillä lattialämmitys (tai kattosäteilijät) takaa tasaisen lämmityksen ja on huomaamaton. Lämmitystä voidaan säätää asuntokohtaisesti ratkaisu, jossa asuntojen sähkön ja vedenjakelu voidaan katkaista asunnon ulkopuolelta. ilmanvaihtolaitteet kummankin kuution päällä Rakennustapa tehdään puusta (ainakin pääosin) käytetään vakiintuneita, hyväksi koettuja ja ympäristöllisesti sekä taloudellisesti kestäviä ratkaisumalleja, käytetään mm. esivalmistettuja rakennusosia aina kun niiden tarjoamat vaihtoehdot ovat kokonaistaloudellisesti järkevämpiä Kustannuksia nostavat tekijät kattoterassi lisää viihtyvyyttä ja on positiivinen lisä ulko-oleskelutilojen kirjoon viherkatot ovat todistetusti kestävän kehityksen kannalta monella tavalla hyödyllisiä molempia ilmankin voi tietenkin rakennuksen toteuttaa TILOJEN HIERARKIA TARKKAILUMAHDOLLISUUS VAIHEITTAINEN SIIRTYMÄ ULOS SUUNNITTELUPERIAAATEET

3 KOTKA HOVINSAARI NETTOTILALUETTELO, AUTISMIN KIRJON ASUNTORYHMÄ ASUNNOT 1 asunto, 8 kpl á 38 m2 304 m 2 ASUMISTA PALVELEVAT TILAT Kahden asukkaan toiminnalliset yksiköt 2 kahden asunnon yhteiset oleskelutilat, 4 kpl á 15m2 60 m 2 Yhteistilat 3 ruokailu- ja oleskelutila 35 m 2 4 yhteiskeittiö 7 m 2 5 wc 5 m 2 6 kodinhoitohuone / yhteispesula 6 m 2 7 siivouskomero / varasto 3 m 2 Talosauna 8 saunatupa / pukuhuone 22 m 2 9 pesu 4 m 2 10 sauna 6 m 2 11 wc 4 m 2 12 siivous 2 m 2 HENKILÖKUNNAN TILAT 13 työ-, neuvottelu- ja taukotila 13 m 2 14 pukutila 4 m 2 15 wc ja kylpyhuone 4 m 2 MUUT TILAT 16 käytävät 115 m 2 17 tekninen tila (lvis-liitännät) 12 m 2 18 iv-konehuone/ullakko 20 m 2 Yhteensä 626 m 2 TONTIN KERROSALA AUTISMIN KIRJON ASUNTORYHMÄ 670 k-m 2 ASUINRAKENTAMINEN, 10 asuntoa 650 k-m 2 irtaimistovarasto (VSS) jätehuone KERROSALA YHTEENSÄ 1320 k-m 2 AUTOPAIKAT 11 ap NÄKYMÄ RUNEBERGINKADUN JA MIILUKADUN KULMASTA

4 NÄKYMÄ RUNEBERGINKADULTA

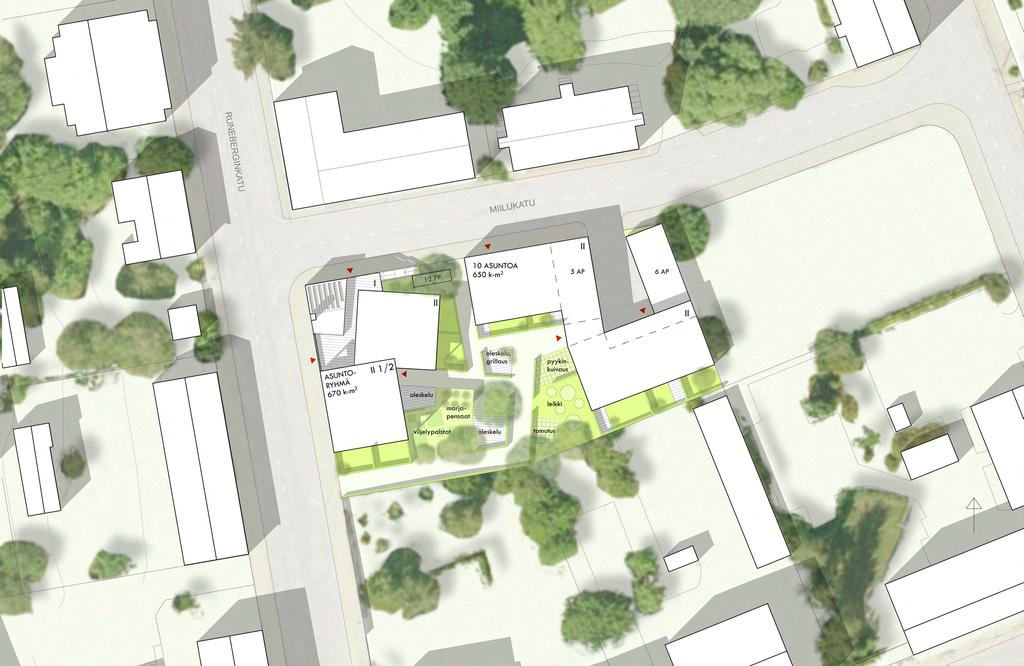

5 ASEMAPIIRROS 1:

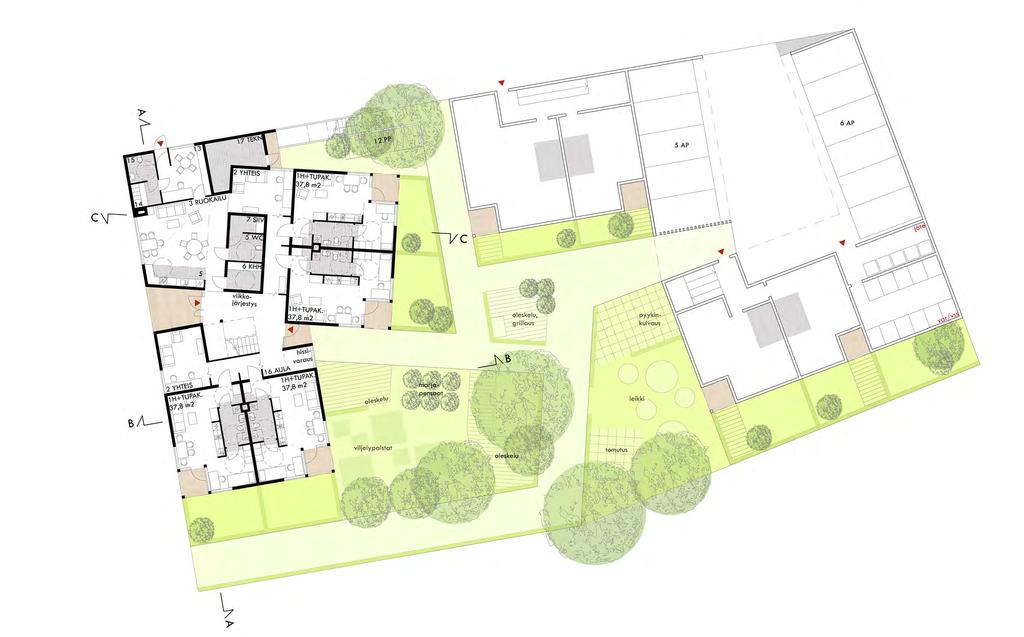

6 POHJAPIIRROS MAANTASOKERROS 1:

7 POHJAPIIRROS 2.KERROS 1:

8 POHJAPIIRROS 3.KERROS 1:

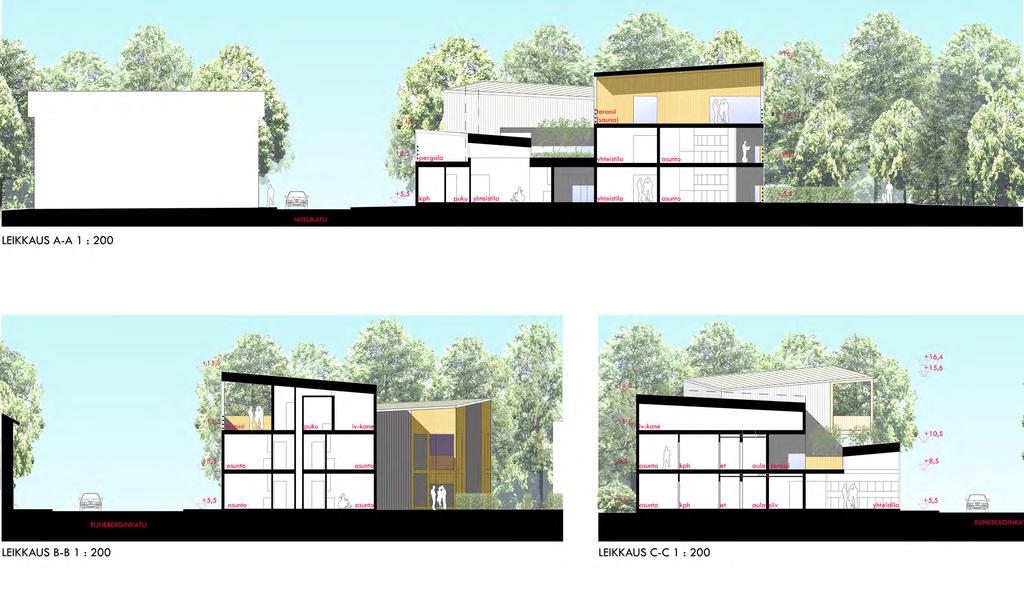

9 LEIKKAUKSET

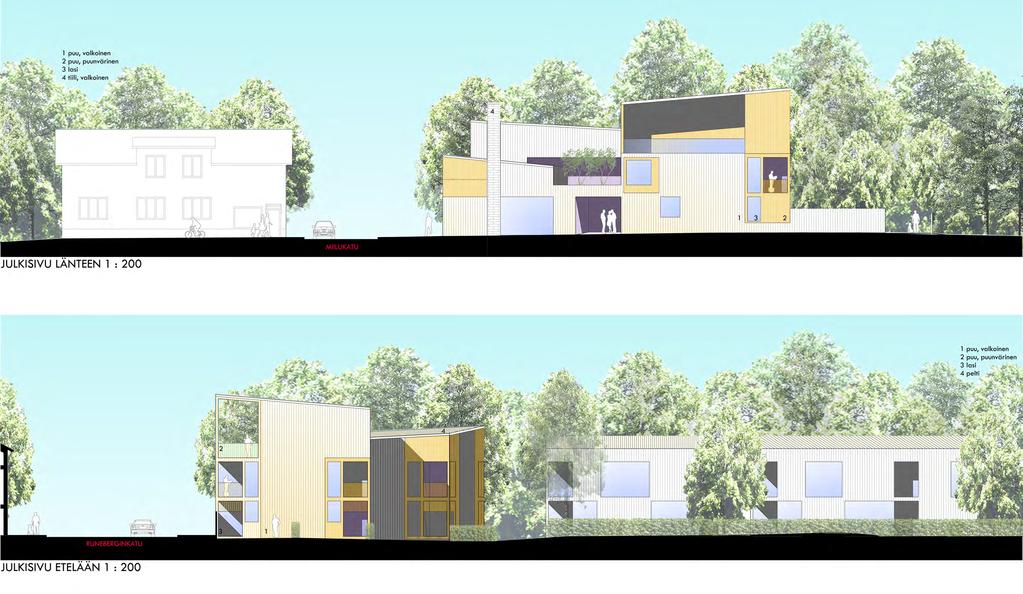

10 JULKISIVUT

11 JULKISIVUT

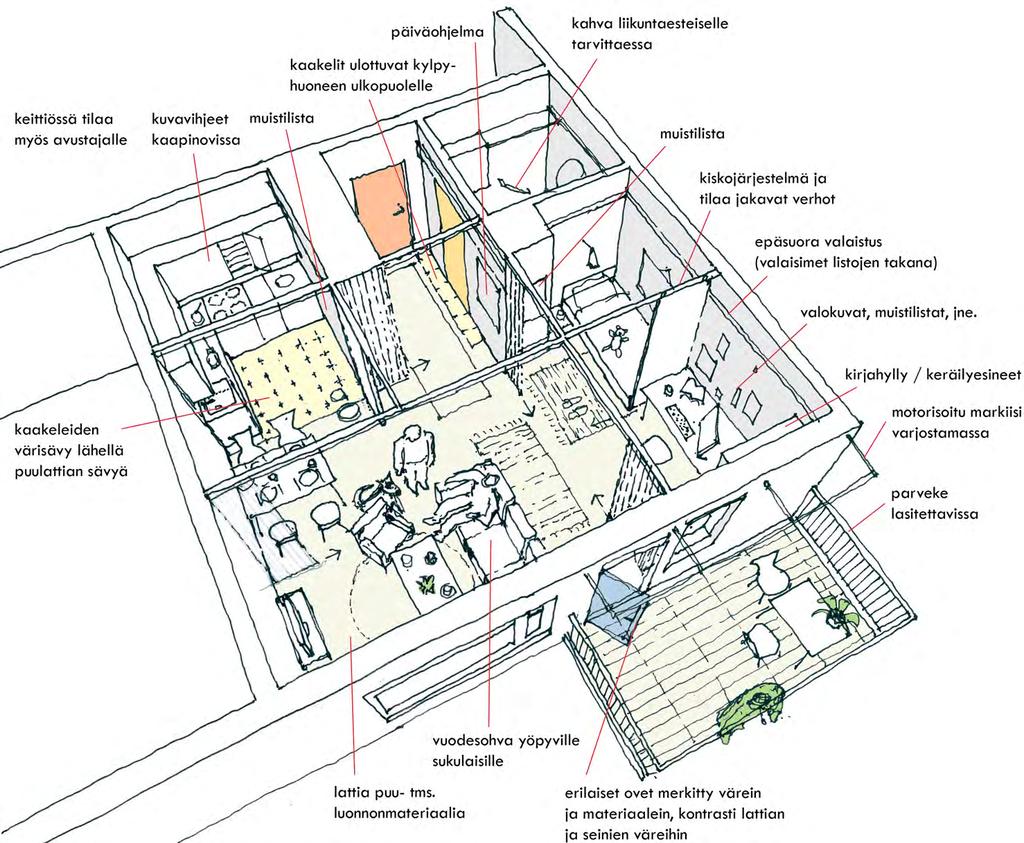

12 ASUNNON PLAANIMUUNNELMIA 1: NÄKYMÄ ASUNNOSTA MALLIHUONEISTO 1:50

13 ERILLINEN AUTISMIN KIRJON HENKILÖLLE TARKOITETTU ASUNTO
