IVK-Tuote Oy Jani Saarvo Äänenhallinnan esitelmä JYVÄSKYLÄN ROTARYKLUBI
|
|
- Jarkko Hyttinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 IVK-Tuote Oy Jani Saarvo Äänenhallinnan esitelmä JYVÄSKYLÄN ROTARYKLUBI
2 IVK-TUOTE OY perustettiin vuonna Pienestä 7 henkilön työpajasta on kehittynyt Suomen johtava ilmastointijärjestelmien äänenvaimentimien, säätöpeltien ja puhdistusluukkujen valmistaja, joka työllistää tänä päivänä 70 henkilöä.
3 IVK-Tuote Oy:n perustuotteet Vaimentimet pyöreään kanavaan Lamellivaimentimet suorakaidekanavaan Ilmastointikonevaimentimet Puhdistusluukut, mittaus- ja säätölaittein Ulospuhallushajottajat

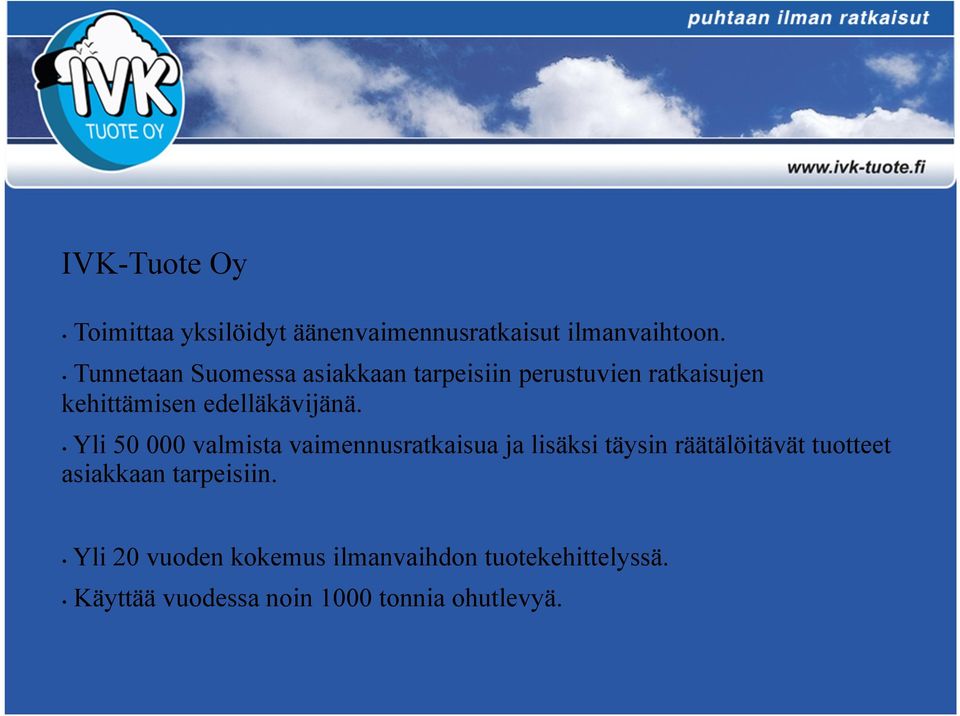

4 IVK-Tuote Oy Toimittaa yksilöidyt äänenvaimennusratkaisut ilmanvaihtoon. Tunnetaan Suomessa asiakkaan tarpeisiin perustuvien ratkaisujen kehittämisen edelläkävijänä. Yli valmista vaimennusratkaisua ja lisäksi täysin räätälöitävät tuotteet asiakkaan tarpeisiin. Yli 20 vuoden kokemus ilmanvaihdon tuotekehittelyssä. Käyttää vuodessa noin 1000 tonnia ohutlevyä.
5 Asiakkaitamme: Ilmanvaihtourakoitsijat Tukkuliikkeet Rakennusliikkeet Puhallintoimittajat Ilmanvaihtokoneiden valmistajat Marine ja Offshore projektitalot Teollisuuslaitokset Suunnittelutoimistot
6 Toimintaprosessi äänenhallinnassa Kokonaisvaltainen suunnittelu asiakkaan ja kohteen erityisvaatimusten mukaisesti antavat parhaan lopputuloksen. Tarvittaessa IVK-Tuote Oy tekee myös melumittauksen sekä tietojen analysoinnin. Suunnitteluprosessi

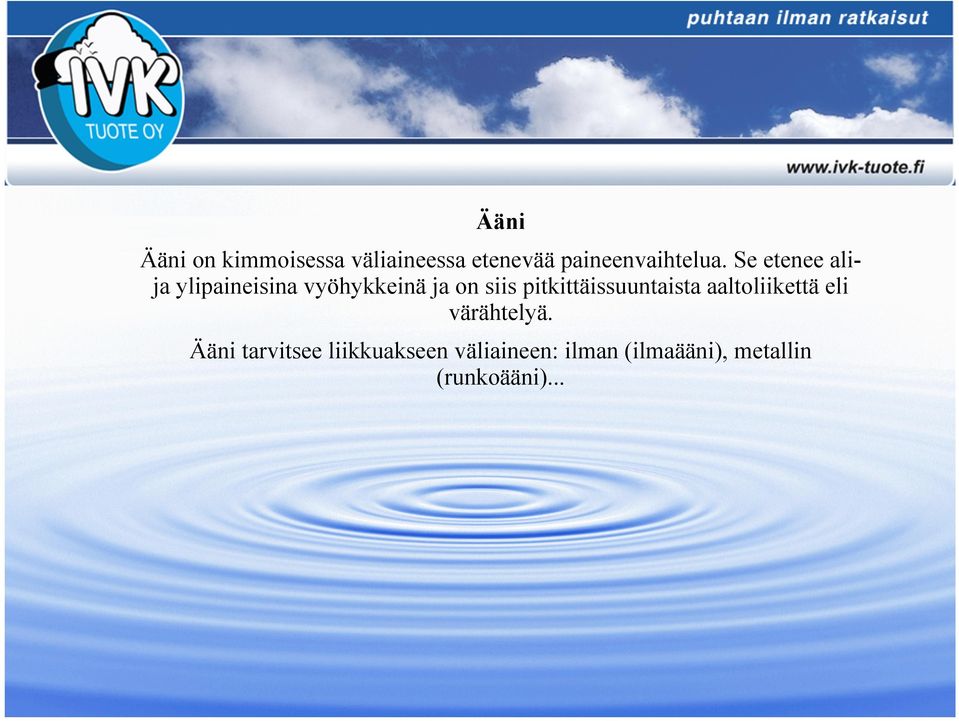

7 Ääni Ääni on kimmoisessa väliaineessa etenevää paineenvaihtelua. Se etenee alija ylipaineisina vyöhykkeinä ja on siis pitkittäissuuntaista aaltoliikettä eli värähtelyä. Ääni tarvitsee liikkuakseen väliaineen: ilman (ilmaääni), metallin (runkoääni)...

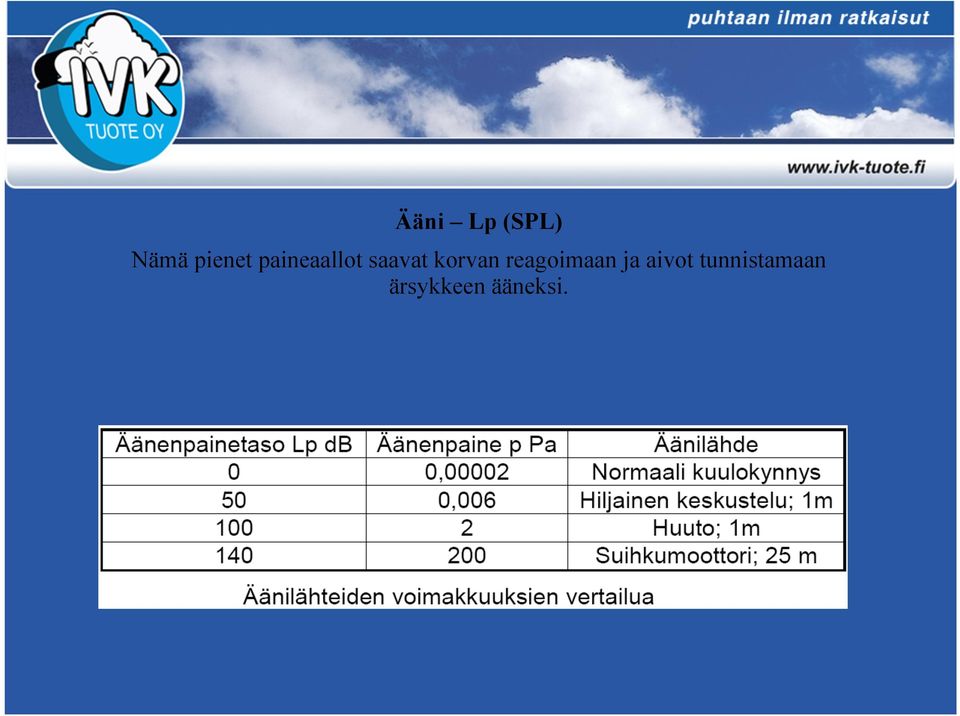

8 Ääni Lp (SPL) Nämä pienet paineaallot saavat korvan reagoimaan ja aivot tunnistamaan ärsykkeen ääneksi.
9 Ääni Aallonpituus on samanvaiheisten peräkkäisten aaltorintamien välinen etäisyys aallon etenemissuunnassa λ =c/f Äänennopeus 20 C:n lämpöisessä ilmassa merenpinnan tasalla on 344 m/s.

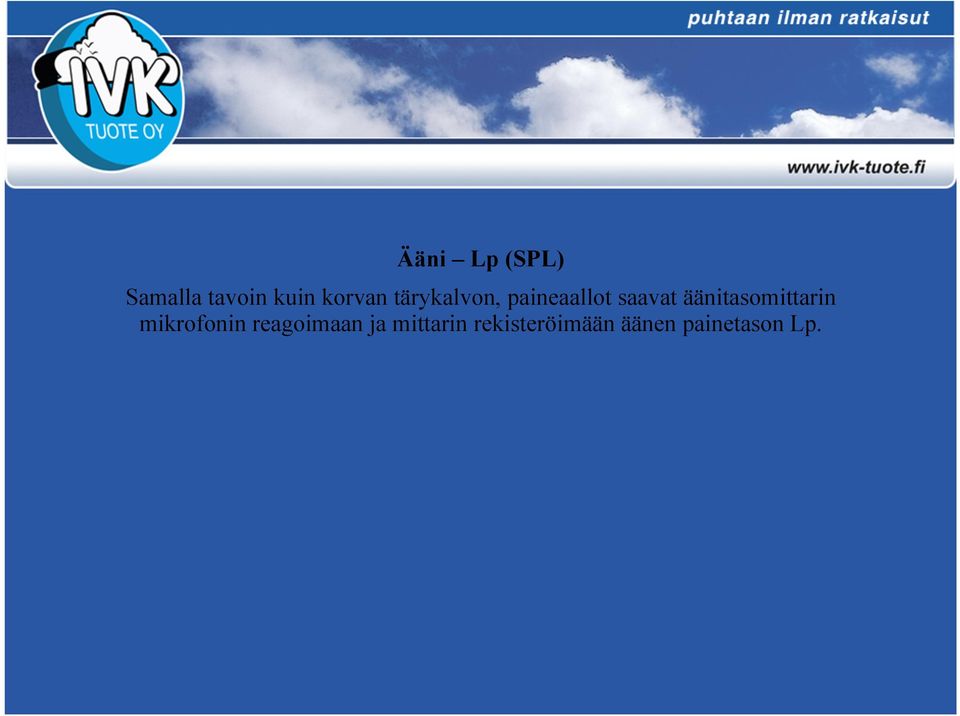

10 Ääni Lp (SPL) Samalla tavoin kuin korvan tärykalvon, paineaallot saavat äänitasomittarin mikrofonin reagoimaan ja mittarin rekisteröimään äänen painetason Lp.
11 Puhaltimen ääniteho, Lw Puhaltimen ääniteho (Lw) on riippuvainen vain puhaltimen ominaisuuksista. Ääni syntyy pääasiassa kahdella tavalla: Mekaanisena äänenä ja puhaltimen läpi virtaavassa ilmassa syntyvänä äänenä.
12 Puhaltimen ääniteho, Lw Äänitehotasot (Lw), tulee esittää niin, että niiden jakautuminen eri taajuuksille oktaavikaistoittain on tarkoin määritelty.
13 Äänen eteneminen kanavan ilmatilaa pitkin Vaikka usein keskitytään pelkästään kanavan sisällä kulkevaan ääneen, on myös huomioitava muut äänen siirtymisen reitit.
14 Äänen eteneminen kanavan ilmatilaa pitkin Ääni etenee kanavassa kuten siellä virtaava ilma. Ilmavirran suunnalla ei ole käytännön merkitystä äänen etenemiseen.
15 Äänenpainetaso vaimentimen jälkeen 20 m3/s Lw 103 db(a) Lp 74 db(a) 1 m 90 vaimentimen jälkeen vapaassa kentässä
16
17 VAIMENNUSMATERIAALIT Mineraalivilla Perinteinen vaimennusmateriaali Noin 50 kg/m3 Korkein käyttölämpötila 200 C Dacron Aq Kosteisiin olosuhteisiin Noin 25 kg/m3 Huoneilmalta vaaditaan enemmän Korkein käyttölämpötila 100 C Kivivilla Suuremmissa lämpötiloissa Noin 80 kg/m3
18 Käytettävät materiaalit Sinkitty pelti DX51D+Z275MAC S235, pohja- tai epoksimaalattuna EN EN Lamellikehikot ja reikäpellit ZnFe tai haponkestävä pelti Valmistus myös muista materiaaleista
19 Vaimennuslamellit Mitoitus kokonaisen vaimentimen mitoituksen tavoin Asennuskuvat Olemassa oleviin kanaviin
20 Pyöreät äänenvaimentimet teollisuuteen Edullinen Pieni painehäviö patruunattomana Teollisuustuotteissa liitostapana laippaliitokset sisäkierreniitit ulospuhalluskartiot, imukartiot verkolla
21 Lamelliäänenvaimentimet suorakaidekanaviin Erittäin tehokas vaimennus Avattavuus ja huollettavuus Voidaan valmistaa useammassa lohkossa kuljetuksen mahdollistamiseksi Teollisuustuotteissa liitostapana laippaliitos suorat päädyt, hitsattavissa kanavaan suoraan kiinni
22 Vaimennuslamellit Mitoitus vaatimusten mukaisesti Asennusohjeet Erityisesti Euroopan ulkopuolisiin toimituksiin
23 Muut tuotteet Ulkosäleiköt sinkittynä tai maalattuna Säätö- ja sulkupellit toimilaitteineen Suuntaussäleet Suodatinosat
24
25 Erikoistuotteet vaimentimet asiakkaan suunnitelmien pohjalta kanavan osat
26 Kysymyksiä?
27 KIITOS!
