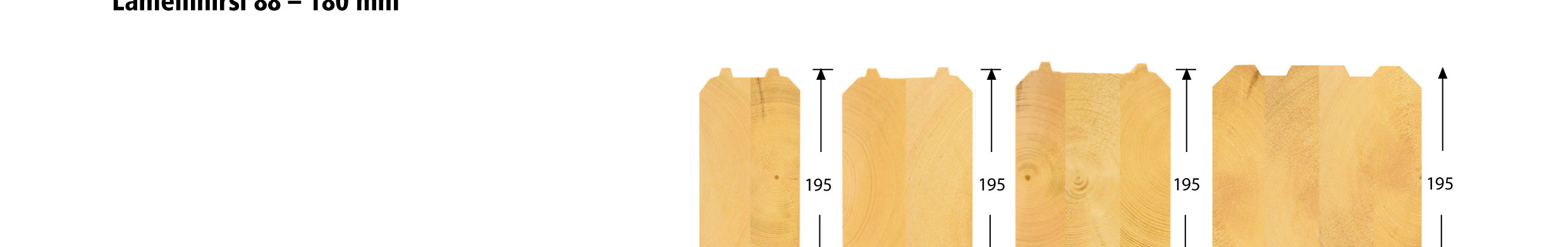

1 1 (6) KAKKOSKODIT TOIMITUSSISÄLTÖ PIIRUSTUKSET JA MUUT ASIAKIRJAT pääpiirustukset mittakaavassa 1:100 tai 1:50 (3 sarjaa): pohja-, poikkileikkausja julkisivupiirustukset (ei sis. asemapiirustusta) perustuksen mittapiirustus U-arvo/lämpöhäviöiden tasauslaskelma hirsikaaviot osaluettelo hirsien pakkausluettelo puutavaran pakkausluettelo asennusohje rakennekuvat toimitettavista rakenteista: kerrosten ja vesikaton tasopiirustukset, tarvittavat rakenneleikkaukset ja detaljit rakentajakansio HIRSIRAKENTEISET ULKOSEINÄT hirsikehikko rakennesuunnitelman mukaan, ks. hirsivaihtoehdot toimitussisällön sivulla 6 irtonurkat ulkokulmiin tasakertarakenteissa hirren koristeet: pyöreä tai viiste (työstökoneen mukaan) karapuut ovi- ja ikkuna-aukkoihin hirren mukaan kehikon jäykisteraudat rakennesuunnitelman mukaan vaarnatapit 22x25 mm tarvittavat sidepultit saumaeriste hirsien väliin, polypropeeni paisuva nurkkatiiviste lamellihirsillä mm sokkelikaista ja talotiiviste kehikon ja perustuksen väliin tukipilarit, säätöjalat rak.suunn. mukaan hirren jatkostarvikkeet rak.suunn. mukaan pystyporaukset sähköputkituksille asiakkaan toimittaman ohjeistuksen mukaan HIRSISEINIEN SISÄPUOLINEN LISÄERISTYS höylähirsille mm ja lamellihirsille mm: lisäeristyskoolaus 48x148 mm + hirsipaneeli 20x mm seinäliu'ut ja ankkurinaulat tarvittaessa; koolaus 48x48 73 mm + kipsilevy GEK 13 mm, (keittiökaappien tausta ja pesutilat) RUNKORAKENTEISET ULKOSEINÄT RAKENNESUUNNITELMAN MUKAAN päädyt: runko 48x198 mm esim. erkkerit: runko 48x198 mm, ylä- ja alajuoksut 48x198 mm ilmarakokoolaus 22x100 mm

2 2 (6) RUNKORAKENTEISTEN ULKOSEINIEN PINTAMATERIAALIT VÄLISEINÄT YLÄPOHJA yläkerran sivuseinien ja päätyjen ulkoverhous: hirsipaneeli 28x mm yläkerran sivuseinien ja päätyjen sisäverhous: hirsipaneeli 20x mm pyöröhirrellä ulkoverhouksena ulkovuorauslauta UTV 21x145 mm väliseinän runkotolppa: kertopuu määrämittainen 39x66 mm ylä- ja alajuoksut, kertopuu 39x66 mm lautatarhamitoin kuivat tilat: hirsipaneeli 20x min kosteat tilat ja kiintokaappien taustat: kipsilevy GEK 13 muuratut seinät tai niiden verhoukset eivät sisälly toimitukseen ilman eri mainintaa Valintasi mukaan huopa- pelti- tai tiilikaterakenne. Katemateriaali sisältyy lisätoimituksena olevaan rautakauppapakettiin. huopakatteella päätypontattu huovanaluslauta 23 x 95 mm peltikatteella ruodelaudat ja ilmavälirimat tiilikatteella (Bender Palema) ruodelaudat ja ilmavälirimat harjatuuletus rakennesuunnitelman mukaan ilmarakokoolaus 48x73 mm kattokannattajat 48x mm, naulauslevyt, hirsikeraudat ja ankkurinaulat tai NR-kattokehät (kehärakenne) rakennesuunnitelman mukaan liimapuupalkki tarvittaessa (rakennesuunnitelman mukaan) tukipilarit liimapuupalkin/hirsikoon tai mallin mukaan 90x90 180x180 mm lisäkoolaus 48x mm (eristevara 450 mm) sisäkattokoolaus 48x48 mm kattopaneeli STV/OM 14x120 mm, OM/TK hirren puulajin mukaan painuntavaralista 15/28x95 mm/kattolista 12x32 mm räystäslauta, mitallistettu 20x120 mm tiili- ja peltikatteella myös räystäänaluslaudat, 20x120 mm peitelauta 21x mm kattokannattajien väliin kattolistat: kourulista 16x63 mm, erikoislistat eivät sis. toimitukseen VÄLIPOHJA (parvelliset ja yläkerralliset mallit) ALAPOHJA lastulevy, pontattu välipohjakannake 48x198 mm, palkkikengät ja ankkurinaulat, rakennesuunnitelman mukaan liimapalkki tarvittaessa, rakennesuunnitelman mukaan tarvittavat alaslaskukoolaukset tarvittaessa tukipilarit ja säätöjalat sisäkattokoolaus 48x48 mm kattopaneeli STV/OM 14x120 mm hirren puulajin mukaan kattolistat: kourulista 16x63 mm, erikoislistat eivät sis. toimitukseen painuntavaralista 15x95 mm, erikoislistat eivät sis. toimitukseen Toimitukseen ei sisälly puualapohjaa (rakenneoletus: laattaperustus)

3 3 (6) IKKUNAT ULKO-OVET VÄLIOVET sisään avattava kolminkertainen puualumiini-ikkuna MSEA-170 alakerran korkeat ikkunat ja korkean tilan yläikkunat sekä muotoikkunat: kolminkertainen kiinteä puualumiini-ikkuna MEKA-170 lasielementissä selektiivipinnoite ja argonkaasu (u=1.0) sisäpuitteet ja karmin sisäpinnat maalattu mänty, valkoinen saunan ikkunoiden sisäpuite ja karmin sisäpinta suojakäsitelty mänty ulkopuitteet ja karmin ulkopinnat maalattu alumiini, valkoinen irtoristikko, puitteen ulkopinnassa alumiini, valkoinen tuuletusikkunoissa hyttyspuitteet avattavien ikkunoiden pintahelat valkoiset saunan ikkunassa puukahva sisäpuolen verhouslaudat ympärihöylätty 15x120 mm, koristepalat kulmissa ulkopuolen verhouslaudat mitallistettu 20x120 mm lippalauta ympärihöylätty 21x145 mm, lippalaudan koristeet KTL-Kuusamo Hirsitalojen oma talo-ovimalli (U=1.0), puuvalmis, tehdasheloin 53 mm:n huullettu liimapuukehys, mäntyä molemmin puolin vähäoksainen mäntypaneeli 16x135 mm peiliosassa 12 mm STV-paneeli lämmöneriste EPS 200-polystyreeni 50 mm muotoiltu tuplatiiviste 3k4-15 tuplaselektiivi -eristyslasi, Argon-eristyskaasu Abloy LC102 lukkorunko Abloy LP711 vastarauta säädettävät saranat, 4 kpl/ovi liimapuukarmi mäntyä, 42x130 mm kynnys kovapuuta, kaksinkertainen tiivistys sisäpuolen verhouslaudat ympärihöylätty 15x120 mm, koristepalat kulmissa ulkopuolen verhouslaudat: mitallistettu 20x120 mm lippalauta ympärihöylätty 21x145 mm, lippalaudan koristeet oksamäntyovet, 3-peilinen, lakattua mäntyä, tehdasheloin osastoivat ovet ja liukuovet eivät sisälly toimitukseen lasiaukolliset oksamäntyovet: lakattua mäntyä, 6 ruutuinen, kirkas lasi, tehdasheloin kokolasinen saunanovi (pronssi), pyöreä puuvedin mäntykarmit, puuvalmiina tammikynnys WC- ja pesutiloihin verhouslaudat ympärihöylätty 15x95 mm ja koristepalat kulmissa, molemmin puolin SISÄPORTAAT, Lappiporras Oy (parvelliset mallit) lakattu mäntyporras asennusvalmiina osina porraselementti (VS-suora, L- tai U-malli) portaan sivukannattajat askelmissa liukuesteurat porraskaiteet, malli K3 yläkerran kerroskaiteet, malli K3 lapsiportti (malli baby), portaiden yläpäähän

4 4 (6) TERASSI, PARVEKE JA ULKOPORRAS (2 askelmaa) SAUNATILAT PAKKAUS terassilauta, painekyllästetty 28x95 mm terassinkannake, painekyllästetty 48x mm, K 600 kevytkaide metritavarana (kaidejohde PHL 28x95 mm ja kaidepinna PHL 28x45 mm) tukipilarit liimapuupalkin/hirsikoon tai mallin mukaan 90x90 180x180 mm parvekkeen alle aluslauta, mitallistettu 20x120 mm lauderunko mänty 48x98 mm, laudelauta, kuusi 28x95 mm saunanpaneelit ja pesutilojen katto, 15x95 mm, kuusi ei hirsiseiniin ilmavälikoolaus 22x50 mm Kaikki toimitukseen sisältyvät tavarat on pakattu auringolta ja sateelta suojaavaan muoviin. Ovet, ikkunat ja pääosin sisäverhoiluun käytettävät lautatavarat on pakattu tiiviisiin kiristekalvopakkauksiin. Pakkaukset on tarkoitettu vain kuljetuksen aikaiseksi suojaksi. Rakentamisen aikaiseksi suojaukseksi suosittelemme katettua ja tuulettuvaa tilaa. PERUSTOIMITUKSEEN EI SISÄLLY LISÄTOIMITUKSENA SAATAVA RAUTAKAUPPAPAKETTI (A-D) A. VESIKATE asiakkaan valinnan mukaan huopa, pelti tai tiilikate huopakate: palahuopa, musta, alus-, harja- ja räystäshuopa, mustat räystäspellit, sivu- ja päätyräystäällä samanlaiset, jiirihuopa tarvittaessa peltikate: Ruukki Tiilikainen, puralpinnoite, UV-suojattu aluskate, harjalista ja tiiviste, päätylista, kateruuvit ja jousi-istukka, jiiripellit tarvittaessa tiilikate: Bender Palema kattotiili, 2-kouruinen, UV-suojattu aluskate, harja- ja päätytiilet, RST-naulat ja harjatiiliruvit, jiiripellit tarvittaessa harjatuuletuskanavan alipainetuuletin rakennesuunnitelman/vesikatteen mukaan (tarvittaessa) B. LÄMMÖNERISTEET JA ERISTYSTARVIKKEET ISOVER-LEVYVILLA: yläpohjan vinot ontelot 450 mm, yläpohjan vaakaosat 450 mm yläkerran ulkoseinien pystyrakenteet 200 mm välipohjaan yläkerran huonetilojen osalle 100 mm äänieristeeksi välipohjaan saunan osalle 200 mm lämmöneristeeksi välipohjaan yläkerran huonetilojen ulkopuolelle 450 mm ylä- ja alakerran väliseiniin 50 mm äänieristeeksi kosteiden tilojen koolauksiin mm lämmöneristeeksi kiintokaappien taustojen koolauksiin mm lämmöneristeeksi savuhormin ympärille palovillaa 100 mm palosuojaukseen TUULENSUOJA JA ILMANSULKU tuulensuojalevyt yläpohjan vinoihin osiin tuulenohjainpahvit kehien väleihin sivuseinien osalle tuulensuojalevyt yläkerran ulkoseinien pystyrakenteisiin höyrynsulkumuovi, alumiinipaperi saunatiloihin rakennuspaperi väliseinien ja välipohjan vuoraukseen

5 5 (6) C. OVIEN PINTAHELAT D. MUUT TARVIKKEET kulutusta kestävä kromattu ABLOY SENTO - avainpesä, (6 avainta) ulko-oviin kulutusta kestävät kromatut painikkeet ja pintahelat välioviin kulutusta kestävät kromatut painikkeet ja pintahelat ikkunoiden vesipenkkipellit, valkoinen pieneläinverkko ilmarakoihin PERUSTOIMITUKSEEN KUULUMATTOMIA RAKENTEITA, TÖITÄ, TARVIKKEITA JA MUITA KUSTANNUKSIA rahti tehtaalta rakennuspaikalle perustukset ja niiden eristystarvikkeet kosteiden tilojen lattiatarvikkeet muurattavat seinät ja muut vastaavat rakenteet tulisijat ja savuhormit pystytys ja muut rakennusaikaiset työt kuten esim. maanrakennus, salaojitus, sadevesijärjestelmät, pihatyöt, rakennuksen sisä- ja ulkopuolinen viimeistely, alus- ja vesikatteen asennus, pintakäsittelytyöt, sähkö- ja lvi-asennukset, sekä näihin liittyvät ja kaikki muut toimitussisällössä mainitsemattomat kalusteet, materiaalit ja tarvikkeet OIKEUDET MUUTOKSIIN PIDÄTETÄÄN Lopullinen, tarkennettu ja tilaajan toivomusten mukaan päivitetty toimitussisältö vahvistetaan tilaussopimuksen liitteessä. RAKENTAMISEN KOKONAISKUSTANNUKSET Rakennustutkimus RTS:n rakentajatutkimuksen mukaan loma-asuntojen keskimääräiset rakentamiskustannukset olivat valmiiksi teetettynä, ilman tonttia huviloissa 1630 ja kesämökeissä 1390 /bruttoalaneliö. Rakennusprojektin kokonaiskustannuksiin vaikuttavat valitun toimituspaketin lisäksi mm. suunnittelu- ja toteutustapa, materiaalin ja työn hinnan vaihtelu, käytettyjen tuotteiden laatuerot sekä varustelun runsaus. Myös maapohjan laatu, perustamistapa ja liittymät aiheuttavat paikallisia ja rakentajakohtaista vaihteluja kustannuksissa. Loma-asuntojen kohdalla kokonaiskustannuksiin vaikuttaa oleellisesti, toteutetaanko rakennus ympärivuotiseen vai pelkästään kesäkäyttöön soveltuvaksi.

6 6 (6)
