KAKKOSKODIT TOIMITUSSISÄLTÖ 1 (6) Kuusamo kakkoskodit, kehärakenne PIIRUSTUKSET JA MUUT ASIAKIRJAT

Koko: px

Aloita esitys sivulta:

Download "KAKKOSKODIT TOIMITUSSISÄLTÖ 1 (6) 06.2011 Kuusamo kakkoskodit, kehärakenne PIIRUSTUKSET JA MUUT ASIAKIRJAT"

Lauri Pääkkönen
7 vuotta sitten
Katselukertoja:

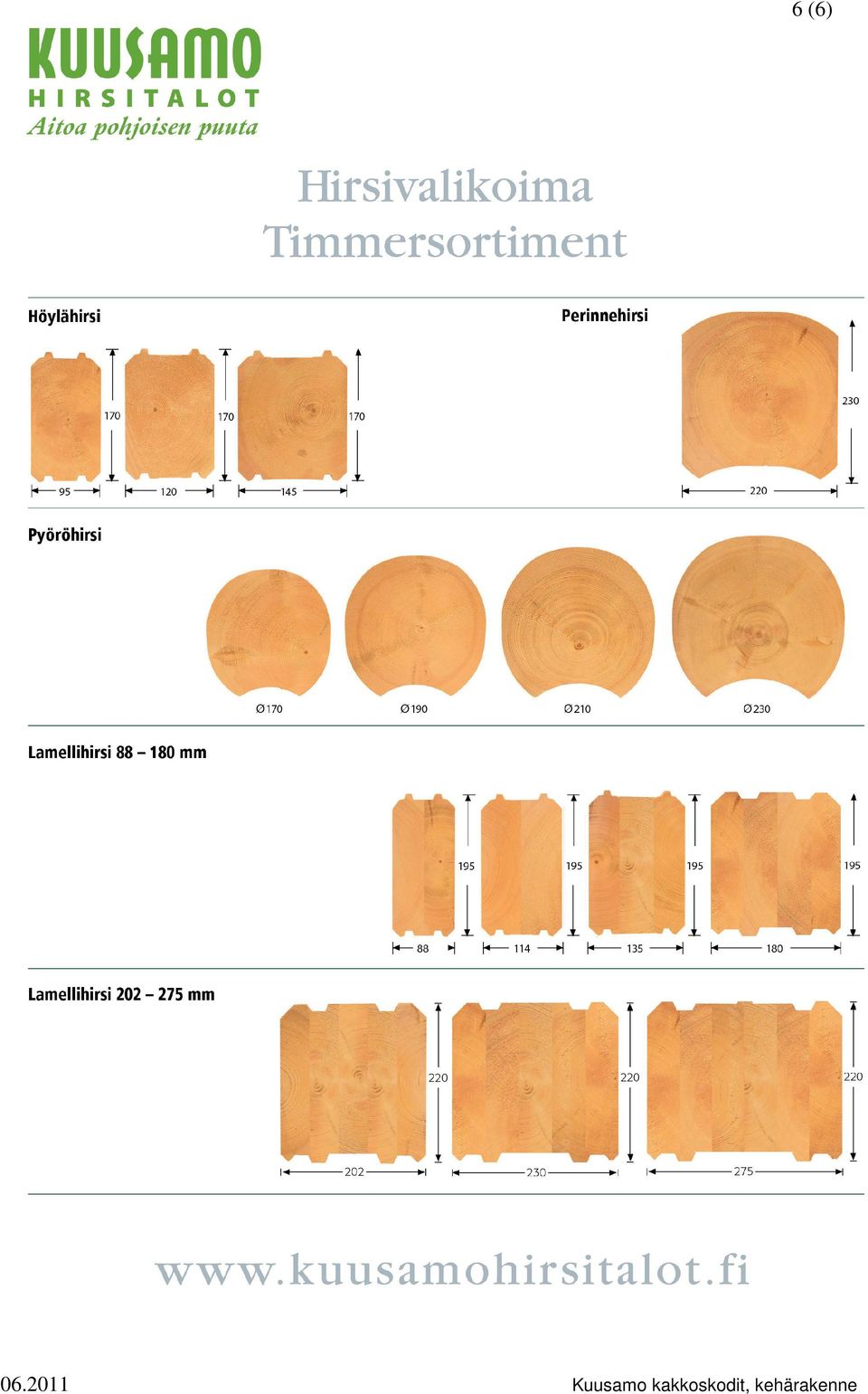

1 1 (6) KAKKOSKODIT TOIMITUSSISÄLTÖ PIIRUSTUKSET JA MUUT ASIAKIRJAT pääpiirustukset mittakaavassa 1:100 tai 1:50 (3 sarjaa): pohja-, poikkileikkausja julkisivupiirustukset (ei sis. asemapiirustusta) perustuksen mittapiirustus U-arvo/lämpöhäviöiden tasauslaskelma hirsikaaviot osaluettelo hirsien pakkausluettelo puutavaran pakkausluettelo asennusohje rakennekuvat toimitettavista rakenteista: kerrosten ja vesikaton tasopiirustukset, tarvittavat rakenneleikkaukset ja detaljit rakentajakansio HIRSIRAKENTEISET ULKOSEINÄT hirsikehikko tasakertaan, ks. hirsivaihtoehdot toimitussisällön sivulla 6 irtonurkat ulkokulmiin tasakerran ulkopuolelle hirren koristeet: pyöreä tai viiste (työstökoneen mukaan) karapuut ovi- ja ikkuna-aukkoihin hirren mukaan kehikon jäykisteraudat rakennesuunnitelman mukaan vaarnatapit 22x25 mm tarvittavat sidepultit saumaeriste hirsien väliin, polypropeeni paisuva nurkkatiiviste sokkelikaista ja talotiiviste kehikon ja perustuksen väliin tukipilarit, säätöjalat hirren jatkostarvikkeet valmiiksi työstetyt sähköputkien kanavat asiakkaan toimittaman ohjeistuksen mukaan HIRSISEINIEN LISÄERISTYS höylähirsille mm ja lamellihirsille mm: lisäeristyskoolaus 48x98 mm + hirsipaneeli 20x170 mm seinäliu'ut ja ankkurinaulat tarvittaessa; koolaus 48x48 mm + kipsilevy GEK 13 mm, (keittiökaappien tausta ja pesutilat) RUNKORAKENTEISET ULKOSEINÄT päädyt: runko 48x198 mm esim. erkkerit: runko 48x198 mm, ylä- ja alajuoksut 48x198 mm ilmarakokoolaus 22x50 mm RUNKORAKENTEISTEN ULKOSEINIEN PINTAMATERIAALIT

rakenteista: kerrosten ja vesikaton tasopiirustukset, tarvittavat rakenneleikkaukset ja detaljit rakentajakansio HIRSIRAKENTEISET ULKOSEINÄT hirsikehikko tasakertaan, ks.

2 VÄLISEINÄT YLÄPOHJA 2 (6) yläkerran sivuseinien ja päätyjen ulkoverhous: hirsipaneeli 20x mm yläkerran sivuseinien ja päätyjen sisäverhous: hirsipaneeli 20x mm pyöröhirrellä ulkoverhouksena ulkovuorauslauta UTV 21x145 mm väliseinän runkotolppa: kertopuu määrämittainen 39x66 mm ylä- ja alajuoksut, kertopuu 39x66 mm lautatarhamitoin kuivat tilat: hirsipaneeli 20x min kosteat tilat ja kiintokaappien taustat: kipsilevy GEK 13 muuratut seinät tai niiden verhoukset eivät sisälly toimitukseen ilman eri mainintaa Valintasi mukaan huopa- pelti- tai tiilikaterakenne. Katemateriaali sisältyy lisätoimituksena olevaan rautakauppapakettiin. huopakatteella päätypontattu huovanaluslauta 23 x 95 mm peltikatteella ruodelaudat ja ilmavälirimat tiilikatteella (Bender Palema) ruodelaudat ja ilmavälirimat harja-/ullakkotilan tuuletus rakennesuunnitelman mukaan ilmarako 98 mm sisältyy kehärakenteeseen, tarvitaessa koolaus 48x98 mm NR-kattokehät; eristevara vinoilla osilla 350 mm, pystyosilla 200 mm poikittainen harja: ristikko-, kehä- tai kannatinrakenteinen rakennesuunnitelman mukaan jiirien puuosat rakennesuunnitelman mukaan kiinnityskulmat, naulauslevyt ja ankkurinaulat tuulensuojalevyn kiinnitysrimat 22x50 mm liimapuupalkki tarvittaessa (rakennesuunnitelman mukaan) sisäkattokoolaus 48x48 mm kattopaneeli STV/OM 14x120 mm painuntavaralista 15/28x95 mm/kattolista 12x32 mm räystäslauta, mitallistettu 20x120 mm tiili- ja peltikatteella myös räystäänaluslaudat, 20x120 mm tarvittaessa tukipilarit ja säätöjalat VÄLIPOHJA (parvelliset ja yläkerralliset mallit) ALAPOHJA lastulevy, pontattu välipohjakannake 48x198 mm, palkkikengät ja ankkurinaulat, rakennesuunnitelman mukaan liimapalkki tarvittaessa, rakennesuunnitelman mukaan tarvittavat alaslaskukoolaukset sisäkattokoolaus 22x100 mm kattopaneeli STV/OM 14x120 mm painuntavaralista 15/28x95 mm Toimitukseen ei sisälly puualapohjaa (rakenneoletus: laattaperustus) IKKUNAT

min kosteat tilat ja kiintokaappien taustat: kipsilevy GEK 13 muuratut seinät tai niiden verhoukset eivät sisälly toimitukseen ilman eri mainintaa Valintasi mukaan huopa- pelti- tai tiilikaterakenne.

3 ULKO-OVET VÄLIOVET 3 (6) sisään avattava kolminkertainen puualumiini-ikkuna MSEA-170 alakerran korkeat ikkunat ja korkean tilan yläikkunat sekä muotoikkunat: kolminkertainen kiinteä puualumiini-ikkuna MEKA-170 lasielementissä selektiivipinnoite ja argonkaasu sisäpuitteet ja karmin sisäpinnat maalattu mänty, valkoinen saunan ikkunoiden sisäpuite ja karmin sisäpinta suojakäsitelty mänty ulkopuitteet ja karmin ulkopinnat maalattu alumiini, valkoinen irtoristikko, valkoinen tuuletusikkunoissa hyttyspuitteet avattavien ikkunoiden pintahelat valkoiset saunan ikkunassa puukahva sisäpuolen verhouslaudat ympärihöylätty 15x120 mm, koristepalat kulmissa ulkopuolen verhouslaudat mitallistettu 20x120 mm lippalauta ympärihöylätty 21x145 mm, lippalaudan koristeet Kaskipuu, ML6A, lasiaukollinen mäntypaneeliovi, puuvalmis, tehdasheloin 62 mm:n liimapuukehys, mäntyä molemmin puolin vähäoksainen mäntypaneeli lämmöneriste EPS 200-polystyreeni muotoiltu tuplatiiviste 3k-selektiivi eristyslasi, argonkaasulla Abloy LC100 lukkorunko Abloy LP700 vastarauta säädettävät Fiskarsin murtosuojatut saranat liimapuukarmi mäntyä, 54x128 mm, puuvalmiina kynnys kovapuuta, 26x128 mm sisäpuolen verhouslaudat ympärihöylätty 15x mm, koristepalat kulmissa ulkopuolen verhouslaudat: mitallistettu 20x120 mm lippalauta ympärihöylätty 21x145 mm, lippalaudan koristeet oksamäntyovet, 3-peilinen, lakattua mäntyä, tehdasheloin lasiaukolliset oksamäntyovet: lakattua mäntyä, 6 ruutuinen, kirkas lasi, tehdasheloin kokolasinen saunanovi (pronssi), puuvedin mäntykarmit, puuvalmiina tammikynnys WC- ja pesutiloihin verhouslaudat ympärihöylätty 15x95 mm ja koristepalat kulmissa, molemmin puolin SISÄPORTAAT, Lappiporras Oy lakattu mäntyporras asennusvalmiina osina porraselementti (VS-suora, L- tai U-malli) portaan sivukannattajat askelmissa liukuesteurat porraskaiteet, malli K3 yläkerran kerroskaiteet, malli K3 lapsiportti (malli baby), portaiden yläpäähän

mänty ulkopuitteet ja karmin ulkopinnat maalattu alumiini, valkoinen irtoristikko, valkoinen tuuletusikkunoissa hyttyspuitteet avattavien ikkunoiden pintahelat valkoiset saunan ikkunassa puukahva

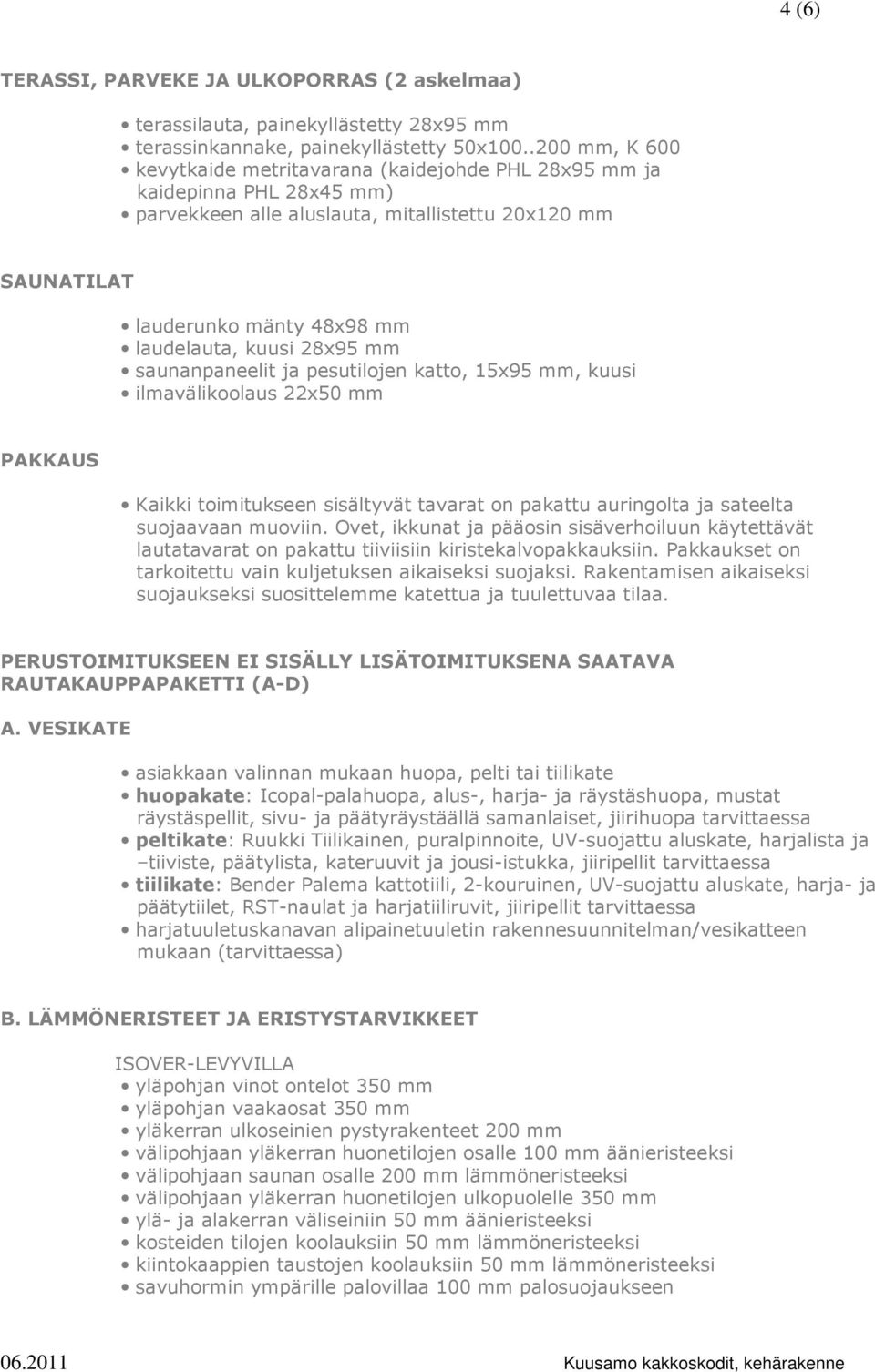

4 4 (6) TERASSI, PARVEKE JA ULKOPORRAS (2 askelmaa) terassilauta, painekyllästetty 28x95 mm terassinkannake, painekyllästetty 50x mm, K 600 kevytkaide metritavarana (kaidejohde PHL 28x95 mm ja kaidepinna PHL 28x45 mm) parvekkeen alle aluslauta, mitallistettu 20x120 mm SAUNATILAT lauderunko mänty 48x98 mm laudelauta, kuusi 28x95 mm saunanpaneelit ja pesutilojen katto, 15x95 mm, kuusi ilmavälikoolaus 22x50 mm PAKKAUS Kaikki toimitukseen sisältyvät tavarat on pakattu auringolta ja sateelta suojaavaan muoviin. Ovet, ikkunat ja pääosin sisäverhoiluun käytettävät lautatavarat on pakattu tiiviisiin kiristekalvopakkauksiin. Pakkaukset on tarkoitettu vain kuljetuksen aikaiseksi suojaksi. Rakentamisen aikaiseksi suojaukseksi suosittelemme katettua ja tuulettuvaa tilaa. PERUSTOIMITUKSEEN EI SISÄLLY LISÄTOIMITUKSENA SAATAVA RAUTAKAUPPAPAKETTI (A-D) A. VESIKATE asiakkaan valinnan mukaan huopa, pelti tai tiilikate huopakate: Icopal-palahuopa, alus-, harja- ja räystäshuopa, mustat räystäspellit, sivu- ja päätyräystäällä samanlaiset, jiirihuopa tarvittaessa peltikate: Ruukki Tiilikainen, puralpinnoite, UV-suojattu aluskate, harjalista ja tiiviste, päätylista, kateruuvit ja jousi-istukka, jiiripellit tarvittaessa tiilikate: Bender Palema kattotiili, 2-kouruinen, UV-suojattu aluskate, harja- ja päätytiilet, RST-naulat ja harjatiiliruvit, jiiripellit tarvittaessa harjatuuletuskanavan alipainetuuletin rakennesuunnitelman/vesikatteen mukaan (tarvittaessa) B. LÄMMÖNERISTEET JA ERISTYSTARVIKKEET ISOVER-LEVYVILLA yläpohjan vinot ontelot 350 mm yläpohjan vaakaosat 350 mm yläkerran ulkoseinien pystyrakenteet 200 mm välipohjaan yläkerran huonetilojen osalle 100 mm äänieristeeksi välipohjaan saunan osalle 200 mm lämmöneristeeksi välipohjaan yläkerran huonetilojen ulkopuolelle 350 mm ylä- ja alakerran väliseiniin 50 mm äänieristeeksi kosteiden tilojen koolauksiin 50 mm lämmöneristeeksi kiintokaappien taustojen koolauksiin 50 mm lämmöneristeeksi savuhormin ympärille palovillaa 100 mm palosuojaukseen

28x95 mm saunanpaneelit ja pesutilojen katto, 15x95 mm, kuusi ilmavälikoolaus 22x50 mm PAKKAUS Kaikki toimitukseen sisältyvät tavarat on pakattu auringolta ja sateelta suojaavaan muoviin.

5 TUULENSUOJA JA ILMANSULKU tuulensuojalevyt yläpohjan vinoihin osiin tuulenohjainpahvit kehien väleihin sivuseinien osalle tuulensuojalevyt yläkerran ulkoseinien pystyrakenteisiin höyrynsulkumuovi alumiinipaperi saunatiloihin rakennuspaperi väliseinien ja välipohjan vuoraukseen 5 (6) C. OVIEN PINTAHELAT D. MUUT TARVIKKEET kulutusta kestävä kromattu ABLOY - EXEC - avainpesä, (3 avainta) ulko-oviin kulutusta kestävät kromatut painikkeet ja pintahelat välioviin kulutusta kestävät kromatut painikkeet ja pintahelat ikkunoiden vesipenkkipellit, valkoinen pieneläinverkko ilmarakoihin PERUSTOIMITUKSEEN KUULUMATTOMIA RAKENTEITA, TÖITÄ, TARVIKKEITA JA MUITA KUSTANNUKSIA rahti tehtaalta rakennuspaikalle perustukset ja niiden eristystarvikkeet kosteiden tilojen lattiatarvikkeet muurattavat seinät ja muut vastaavat rakenteet tulisijat ja savuhormit pystytys ja muut rakennusaikaiset työt kuten esim. maanrakennus, salaojitus, sadevesijärjestelmät, pihatyöt, rakennuksen sisä- ja ulkopuolinen viimeistely, alus- ja vesikatteen asennus, pintakäsittelytyöt, sähkö- ja lvi-asennukset, sekä näihin liittyvät ja kaikki muut toimitussisällössä mainitsemattomat kalusteet, materiaalit ja tarvikkeet RAKENTAMISEN KOKONAISKUSTANNUKSET Rakennustutkimus RTS:n rakentajatutkimuksen mukaan vuonna 2010 rakennettujen vapaa-ajanasuntojen keskimääräiset rakentamiskustannukset olivat valmiiksi teetettynä, ilman tonttia 1400 e/bruttoalaneliö. Rakennusprojektin kokonaiskustannuksiin vaikuttavat valitun toimituspaketin lisäksi mm. suunnittelu- ja toteutustapa, materiaalin ja työn hinnan vaihtelu, käytettyjen tuotteiden laatuerot sekä varustelun runsaus. Myös maapohjan laatu, perustamistapa ja liittymät aiheuttavat paikallisia ja rakentajakohtaista vaihteluja kustannuksissa. Loma-asuntojen kohdalla kokonaiskustannuksiin vaikuttaa oleellisesti, toteutetaanko rakennus ympärivuotiseen vai pelkästään kesäkäyttöön soveltuvaksi. RTS Oy:n tutkimuksessa vapaa-ajan asuntojen hinnat vaihtelivat välillä eur/bruttoalaneliö.

MUUT TARVIKKEET kulutusta kestävä kromattu ABLOY - EXEC - avainpesä, (3 avainta) ulko-oviin kulutusta kestävät kromatut painikkeet ja pintahelat välioviin kulutusta kestävät kromatut painikkeet ja

6 6 (6) Kuusamo kakkoskodit, kehärakenne
