HIRSITALO 2 krs TOIMITUSSISÄLTÖ 1 (7) PIIRUSTUKSET JA MUUT ASIAKIRJAT

Transkriptio

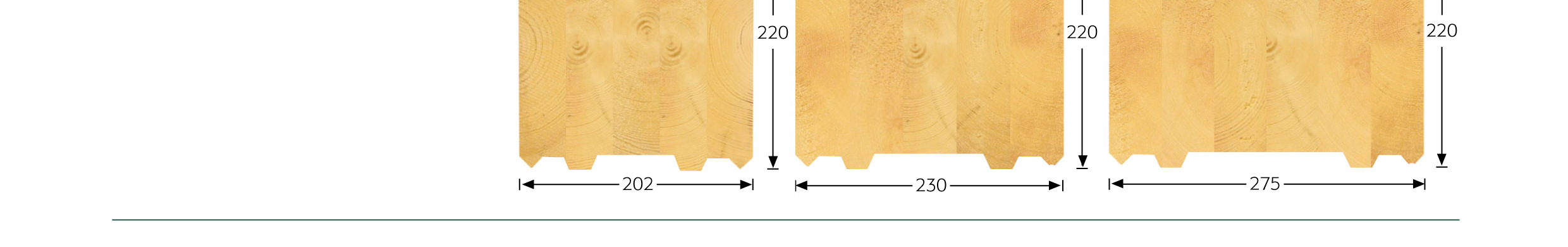

1 1 (7) HIRSITALO 2 krs TOIMITUSSISÄLTÖ PIIRUSTUKSET JA MUUT ASIAKIRJAT pääpiirustukset mittakaavassa 1:100 tai 1:50 (3 sarjaa): pohja-, poikkileikkaus- ja julkisivupiirustukset (ei sis. asemapiirustusta) perustuksen mittapiirustus U-arvo/lämpöhäviöiden tasauslaskelma sekä energiatodistus hirsikaaviot osaluettelo hirsien pakkausluettelo puutavaran pakkausluettelo asennusohje rakennekuvat toimitettavista rakenteista: kerrosten ja vesikaton tasopiirustukset, tarvittavat rakenneleikkaukset ja detaljit rakentajakansio HIRSIRAKENTEISET ULKOSEINÄT hirsikehikko, ks. hirsivaihtoehdot toimitussisällön sivulla 7 irtonurkat ulkokulmiin tasakerran yläpuolelle (ristinurkkaversiossa) hirren koristeet: pyöreä tai viiste (työstökoneen mukaan) karapuut ovi- ja ikkuna-aukkoihin hirren mukaan kehikon jäykisteraudat rakennesuunnitelman mukaan vaarnatapit 22x25 mm, tarvittavat sidepultit hirren följarit rakennesuunnitelman mukaan pystyporaukset sähköjohdoille asiakkaan sähkösuunnitelman mukaan saumaeriste hirsien väliin + paisuva nurkkatiiviste lh mm sokkelikaista ja talotiiviste kehikon ja perustuksen väliin tukipilarit, säätöjalat hirren jatkostarvikkeet valmiiksi työstetyt sähköputkien kanavat asiakkaan toimittaman ohjeistuksen mukaan HIRSISEINIEN KOOLAUKSET höylähirsille mm ja lamellihirsille mm: lisäeristyskoolaus 48x148 mm + kipsilevy EK 13 mm seinäliu'ut ja ankkurinaulat tarvittaessa; koolaus 48x48 75 mm + kipsilevy EK 13 mm, (keittiökaappien tausta ja pesutilat)

2 2 (7) PÄÄDYT JA MUUT RUNKORAKENTEISET ULKOSEINÄT ulkoverhous hirsipaneeli 28x mm OM/ST hirren puulajin mukaan ilmarakokoolaus 22x100 mm runko 48x mm, ylä- ja alajuoksut 48x198 mm sisäverhous hirsipaneeli 20x mm YLÄKERRAN SIVUSEINÄT RISTIKON KANTA tuulensuojalevyn kiinnityslauta 22x100 m kehän pystypaarre k900 mm (sisältyy kehärakenteeseen) eristeen tukilauta/-lankku pystypaarteiden väleihin (rakennesuunnitelman mukaan) sisäverhous hirsipaneeli 20x mm, OM/ST hirren puulajin mukaan ulkoverhous: hirsipaneeli 28x mm kehän pystypaarre K900 mm (sisältyy kehärakenteeseen) VÄLISEINÄT (ei kellarikerroksen väliseiniä) YLÄPOHJA väliseinän runkotolppa: kertopuu määrämittainen 39x66 mm ylä- ja alajuoksut, kertopuu 39x66 mm lautatarhamitoin kuivat tilat: hirsipaneeli 20x min kosteat tilat ja kiintokaappien taustat: kipsilevy GEK 13 muuratut seinät tai niiden verhoukset eivät sisälly toimitukseen ilman eri mainintaa Valintasi mukaan huopa- pelti- tai tiilikaterakenne. Katemateriaali sisältyy lisätoimituksena olevaan rautakauppapakettiin. huopakatteella päätypontattu huovanaluslauta 23 x 95 mm peltikatteella ruodelaudat ja ilmavälirimat tiilikatteella (Bender Palema) ruodelaudat ja ilmavälirimat harja-/ullakkotilan tuuletus rakennesuunnitelman mukaan NR-kattokehät; eristevara vinot osat 450 mm, vaakaosat 500 mm, pystyosat mm poikittainen harja: ristikko-, kehä- tai kannatinrakenteinen rakennesuunnitelman mukaan jiirien puuosat rakennesuunnitelman mukaan kiinnityskulmat, naulauslevyt ja ankkurinaulat tuulensuojalevyn kiinnitysrimat 22x50 mm liimapuupalkki tarvittaessa (rakennesuunnitelman mukaan) päätyräystäät ja poikaset 48x mm, rakennesuunnitelman mukaan nurjahdus- ja sidelaudat 22x100 mm sisäkattokoolaus 22x100 mm, kattopaneeli STV/OM 14x120 mm kattolista 12x32 mm räystäslauta, mitallistettu 20x120 mm räystäänaluslauta, mitallistettu 20x120 mm tarvittaessa tukipilarit ja säätöjalat

3 3 (7) VÄLILPOHJA ALAPOHJA IKKUNAT ULKO-OVET lastulevy pontattu välipohjakannake 48x mm, kehien väliin, kiinnityskulmat ja ankkurinaulat liimapuupalkki tarvittaessa (rakennesuunnitelman mukaan) tarvittavat alaslaskukoolaukset sisäkattokoolaus 22x100 mm kattopaneeli STV/OM 14x120 mm kattolistat, kourulista 16x63 mm Toimitukseen ei sisälly puualapohjaa (rakenneoletus: laattaperustus) sisään avattava kolminkertainen puualumiini-ikkuna MSEA-170 alakerran korkeat ikkunat ja korkean tilan yläikkunat sekä muotoikkunat: kolminkertainen kiinteä puualumiini-ikkuna MEKA-170 sisäpuitteet ja karmin sisäpinnat maalattu mänty, valkoinen saunan ikkunoiden sisäpuite ja karmin sisäpinta suojakäsitelty mänty ulkopuitteet ja karmin ulkopinnat maalattu alumiini, valkoinen hyttyspuitteet lasielementissä selektiivipinnoite ja argonkaasu, U=0,82 avattavien ikkunoiden pintahelat valkoiset saunan ikkunassa puukahva karmissa kiinnitysreiät sekä peitetulpat sisäpuolen verhouslaudat ympärihöylätty 15x120 mm koristepalat kulmissa ulkopuolen verhouslaudat mitallistettu 20x120 mm lippalauta ympärihöylätty 21x145 mm, lippalaudan koristeet Kaskipuu, HDF-pintainen THERMO-lämpöovi, U=0,75, maalattu valkoinen alumiini- ja tukiviiluvahvisteinen ovilevy, reunoilla liimapuun ja kertopuun yhdistelmä, kokonaisvahvuus 62 mm, eristeenä EPS 200 polystyreeni ovilehden pinta uritettu ulkopuolelta, sisäpuolelta sileä suoranapysymistakuu 12 vuotta säädettävät Fiskarsin murtosuojatut saranat Abloy LC100 lukkorunko ja säädettävä Abloy LP700 vastarauta muotoiltu tuplatiiviste liimapuukarmi mäntyä, maalattu valkoinen kynnys lakattu kovapuu, alumiininen ulkoreuna PÄÄOVI Kaskipuu UOL2 10x21 lasitus 3K-selektiivilasi argon-kaasulla, uloin pinta crepi-lasi irtoristikko lasin ulkopinnassa, tehtaan vakio, maalattu valkoinen Abloy Exec-avainpesä; kulutusta kestävä, 3 avainta kulutusta kestävät kromatut painikkeet ja pintahelat

4 TERASSIN JA PARVEKKEENOVET: Kaskipuu PO4 9x21 lasitus 3K-selektiivilasi argon-kaasulla, kirkas lasi irtoristikko lasin ulkopinnassa, tehtaan vakio, maalattu valkoinen Kodinhoitohuoneen ovessa kulutusta kestävä Abloy Exec-avainpesä muissa ovissa sulkutulppa Abloy 4196 kulutusta kestävät kromatut painikkeet ja pintahelat VARASTONOVI Kaskipuu VO2 Abloy Exec-avainpesä kulutusta kestävät kromatut painikkeet karmi mäntyä, maalattu valkoinen kynnys lakattu, pyökkisävytetty mänty 4 (7) VERHOUS- JA LIPPALAUDAT sisäpuolen verhouslaudat ympärihöylätty 15x120 mm, koristepalat kulmissa ulkopuolen verhouslaudat mitallistettu 20x120 mm lippalauta ympärihöylätty 21x145 mm, lippalaudan koristeet VÄLIOVET maalattu valkoinen, 3-pelinen massiivipeiliovi tuulikaapissa 6-ruutuinen, kirkaslasinen valkoinen, maalattu massiivipeiliovi kulutusta kestävät kromatut painikkeet ja pintahelat kokolasinen saunanovi 9x19 (pronssi), puuvedin mäntykarmit, puuvalmiina tammikynnys WC- ja pesutiloihin TERASSI JA ULKOPORRAS (2 askelmaa) SAUNATILAT PAKKAUS terassilauta, painekyllästetty 28x95 mm terassinkannake, painekyllästetty 48x mm, K 600 kevytkaide metritavarana (kaidejohde PHL 28x95 mm ja kaidepinna PHL 28x45 mm) parvekkeen osalle aluslauta, mitallistettu 20x120 mm lauderunko mänty 48x98 mm laudelauta, kuusi 28x95 mm saunanpaneelit ja pesutilojen katto, 15x95 mm, kuusi (pl. hirsiseinät) tarvittavat alaslaskukoolaukset ilmavälikoolaus 22x50 mm Kaikki toimitukseen sisältyvät tavarat on pakattu auringolta ja sateelta suojaavaan muoviin. Ovet, ikkunat ja pääosin sisäverhoiluun käytettävät lautatavarat on pakattu tiiviisiin kiristekalvopakkauksiin. Pakkaukset on tarkoitettu vain kuljetuksen aikaiseksi suojaksi. Rakentamisen aikaiseksi suojaukseksi suosittelemme katettua ja tuulettuvaa tilaa.

5 5 (7) PERUSTOIMITUKSEEN EI SISÄLLY LISÄTOIMITUKSENA SAATAVAT SISÄPORTAAT (A) JA RAUTAKAUPPAPAKETTI (B-D) A. SISÄPORTAAT, Lappiporras Oy (lisätoimitus) lakattu mäntyporras asennusvalmiina osina porraselementti (suora, L- tai U-malli) portaan sivukannattajat askelmissa liukuesteurat porraskaiteet, malli K3 yläkerran kerroskaiteet, malli K3 lapsiportti (malli baby), portaiden yläpäähän B. VESIKATE (lisätoimitus) asiakkaan valinnan mukaan huopa, pelti tai tiilikate huopakate: Icopal-palahuopa, alus-, harja- ja räystäshuopa, mustat räystäspellit, sivu- ja päätyräystäällä samanlaiset, jiirihuopa tarvittaessa peltikate: Ruukki Tiilikainen, puralpinnoite, UV-suojattu aluskate, harjalista ja tiiviste, päätylista, kateruuvit ja jousi-istukka, jiiripellit tarvittaessa tiilikate: Bender Palema kattotiili, 2-kouruinen, UV-suojattu aluskate, harja- ja päätytiilet, RST-naulat ja harjatiiliruvit, jiiripellit tarvittaessa harja-/ullakkotilan alipainetuuletin rakennesuunnitelman/vesikatteen mukaan (tarvittaessa) C. LÄMMÖNERISTEET JA ERISTYSTARVIKKEET (lisätoimitus) EKOVILLA-PUUKUITUERISTE PAIKALLEEN ASENNETTUNA: yläpohjan vinot ontelot 450 mm yläpohjan vaakaosat 500 mm yläkerran ulkoseinien pystyrakenteet 200 mm välipohjaan yläkerran huonetilojen osalle 100 mm äänieristeeksi välipohjaan saunan osalle 200 mm lämmöneristeeksi välipohjaan yläkerran huonetilojen ulkopuolelle 500 mm Asennusvalmiuden rakentaminen ei sisälly toimitukseen. Teknisesti hankalat rakennusosat, kuten esim. kattolyhdyt, eristetään Isover-levyvillalla. ISOVER-levyvilla ylä- ja alakerran väliseiniin 50 mm äänieristeeksi kosteiden tilojen koolauksiin mm lämmöneristeeksi kiintokaappien taustojen koolauksiin mm lämmöneristeeksi savuhormin ympärille palovillaa 100 mm palosuojaukseen TUULENSUOJA JA ILMANSULKU tuulensuojalevyt; yläpohjan vinot osat tuulenohjainpahvit kehien väleihin sivuseinien osalle tuulensuojalevyt; yläkerran ulkoseinien pystyrakenteet tyyppihyväksytty Ekovilla-X5 ilmansulkupaperi alumiinipaperi saunatiloihin rakennuspaperi väliseinien ja välipohjan vuoraukseen

6 6 (7) D. MUUT TARVIKKEET (lisätoimitus) ikkunoiden vesipenkkipellit, valkoinen pieneläinverkko ilmarakoihin PERUSTOIMITUKSEEN KUULUMATTOMIA RAKENTEITA, TÖITÄ, TARVIKKEITA JA MUITA KUSTANNUKSIA rahti tehtaalta rakennuspaikalle perustukset ja niiden eristystarvikkeet kosteiden tilojen lattiatarvikkeet muurattavat seinät ja muut vastaavat rakenteet tulisijat ja savuhormit pystytys ja muut rakennusaikaiset työt kuten esim. maanrakennus, salaojitus, sadevesijärjestelmät, pihatyöt, rakennuksen sisä- ja ulkopuolinen viimeistely, alus- ja vesikatteen asennus, pintakäsittelytyöt, sähkö- ja lviasennukset, sekä näihin liittyvät ja kaikki muut toimitussisällössä mainitsemattomat kalusteet, materiaalit ja tarvikkeet RAKENTAMISEN KOKONAISKUSTANNUKSET Rakennusprojektin kokonaiskustannuksiin vaikuttavat valitun toimituspaketin lisäksi myös mm. maapohjan laatu, liittymät, perustukset, pintamateriaalien ja kalusteiden laatutaso sekä rahti tehtaalta rakennuspaikalle. Rakennustutkimus RTS Oy:n (Rakennustutkimus) v rakentajatutkimuksen mukaan pientalojen keskimääräiset rakentamiskustannukset valmiiksi teetettynä ilman tonttia olivat 1940 /netto-m2 (asunnon lattiatasoala). Hankekohtaiset kokonaiskustannukset vaihtelivat suuresti riippuen toteutustavasta, käytetyistä materiaaleista ja paikallisista työkustannuksista. Myös sisustuksessa ja talotekniikassa käytettävien tuotteiden laatuerot sekä talon varustelu ja pintamateriaalivalinnat vaikuttivat suuresti toteutuneeseen keskineliöhintaan. HINNASTO KUUSAMO-HIRSITALOT (2-KRS) VAPAASTI TEHTAALLA SIS. ALV 24 % Ulkoseinät alk. lamellihirsi 202 mm Mallinimi alv 24 % Mallinimi alv 24 % Mallinimi alv 24 % Anttila Kotila Nuuna 205 T Jaakari Lepola Nuuna 232 TR Kirjola Louhela Siirtola Koistila Nuuna 152 TR Vanamo

7 7 (7)
