1 HIAB 477 Kapasiteettiluokka tonnimetriä Tuote-esite

2

3 Väkivahva ratkaisu

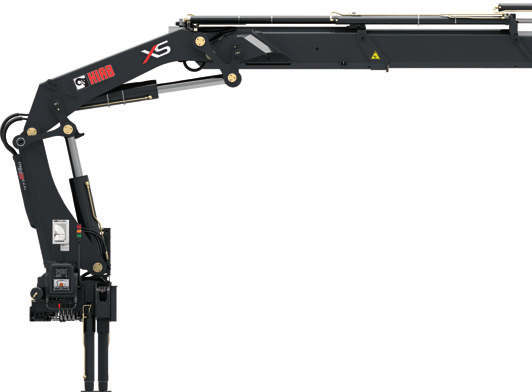

4 HIAB 477 Kapasiteettiluokka tonnimetriä HIAB XS 477 HIAB XS 477 on voimakas ratkaisu tehokkaaseen kuormankäsittelyyn. Sen ulottuma on yli 21 metriä ja tukijalat ulottuvat vaihtoehtoisesti 6,5, 7 tai 8 metriin. Älykkäät elektroniikkaratkaisut viimeistelevät nosturin, jolle ei löydy vertaista. Malli on saatavana kahdella eri puomijärjestelmällä varustettuna, eli voit valita joko vakiopuomijärjestelmän enintään kahdeksalla jatkeella, tai jos sinun on käsiteltävä suuria ja paljon tilaa vieviä kuormia pienillä etäisyyksillä, voit valita P-puomijärjestelmän, johon voidaan valita enintään viisi jatketta. Nostotehon lisäämiseksi nosturiin on asennettu voimakas E-lenkkijärjestelmä, joka säilyttää maksimaalisen nostokapasiteetin työskenneltäessä korkealle ylös tai käsiteltäessä kuormia pystyrungon lähellä. HIAB XS 477 toimitetaan varustettuna Duo, HiDuo tai HiProohjausjärjestelmällä. E-lenkki Nostopuomin lenkin ansiosta voit nostaa raskaampia kuormia lähempänä pystyrunkoa. Siirtopuomin lenkki mahdollistaa pidempien jatkeiden käyttämisen eli auttaa puolestaan nostoissa korkealle, esimerkiksi rakennustelineille. X-toiminto Nostamalla siirtopuomia ylöspäin nostopuomin suhteen pystyt työskentelemään paremmin ahtaissakin tiloissa. Kuormanpitoventtiili Kuormanpitoventtiili toimii letkuvaurioja kuormanpitoventtiilinä, ja se on asennettu suoraan sylinteriin. Voimakas kääntöjärjestelmä Voimakas kääntöjärjestelmä, jonka vääntömomentti on suuri, varmistaa turvalliset ja tehokkaat toiminnot myös kaltevalla pinnalla. Öljykylpy Koska kääntömekanismi on öljykylvyssä, kääntöliikkeet ovat pehmeät ja tarkat. Mekanismin vähäisempi kuluminen pitää korjaus- ja huoltokulut alhaisina. Öljykylpy lisää myös nosturin käyttöikää. Letkut sisällä Letkut on sijoitettu nosturin rungon ja myös muiden nosturin osien sisälle hyvin suojattuina, mikä vähentää huoltokustannuksia. 4

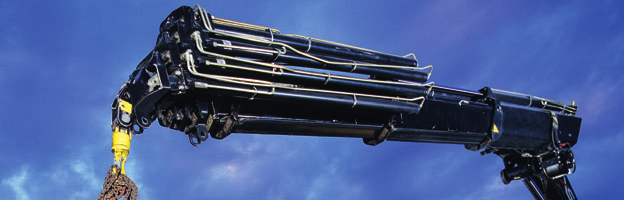

5 Kuusikulmainen puomiprofiili Puomin kuusikulmainen profiili varmistaa muotonsa ja laajan tukipintansa ansiosta, että puomi on aina tasapainossa. Profiili minimoi myös puomin taipumisen, jolloin huoltokuluja säästyy ja työskentely tehostuu. Vakauttavat sivuliukupalat Puomin kuhunkin jatkeeseen asennetut sivuliukupalat vakauttavat puomia ja minimoivat sivuvälyksen. Useimmat Hiab-nosturimallit voidaan toimittaa jatkeiden sivuliukupaloilla. JIC-liittimet JIC-liittimet ovat vakiona useimmissa Hiab-nostureissa. Niiden liittäminen on helppoa ja varmaa, ja ne on silti helppo avata huoltoa varten. Suuret liukupalat Kuusikulmainen profiili mahdollistaa suurten liukupalojen käytön, jolloin jatkeet liikkuvat pehmeämmin ja puomiin kohdistuu vähemmän mekaanista kulumista. Nostoapuvälineet Hiab-nostureissa voidaan käyttää monia erilaisia nostoapuvälineitä, joiden avulla saat nosturistasi entistä monikäyttöisemmän. 5

6 HIAB 477 Kapasiteettiluokka tonnimetriä HiDuo-ohjausjärjestelmä HiDuo-ohjausjärjestelmä perustuu V80-ohjausventtiiliin. HiDuossa on XSDrive-kauko-ohjaus ja SPACE turvajärjestelmä. Nosturin kauko-ohjauksen etujen lisäksi SPACE järjestelmään kuuluu myös automaattinen käyttöluokan valinta (ADC) ja Hiabin ainutlaatuinen automaattinen nopeudensäätöjärjestelmä (ASC). ASC-toiminto lisää nostokapasiteettia portaattomasti ja pehmeästi. HiPro-ohjausjärjestelmä HiPro on ehdottomasti markkinoiden paras kuormausnostureiden ohjausjärjestelmä, jonka nopeus, tarkkuus ja turvallisuus ovat huippuluokkaa. Ylivoimaiset ominaisuudet on saavutettu yhdistämällä CombiDrive 2 -kauko-ohjaus, SPACE turvajärjestelmä ja V91-ohjausventtiili. Nostokapasiteettia on lisätty automaattisen nopeudensäädön (ASC) avulla, ja tuottavuuden varmistaa pumpun tuoton jako (PFD), jonka avulla nosturi toimii aina erittäin pehmeästi. Pumpun tuoton jako (PFD) Hiab-nostureissa on markkinoiden suurin öljyn läpivirtaus. Nosturinkuljettajat, jotka pystyvät käyttämään useita toimintoja yhtä aikaa, vaativat kuitenkin nosturiltaan vielä enemmän. Hiab vastaa tähän haasteeseen PFD-järjestelmällä. Jos käyttäjä työskentelee täydellä öljynvirtauksella ja useita toimintoja on samanaikaisesti käytössä, suurinkaan pumppu ei kykene syöttämään tarpeeksi öljyä. Ilman PFD-järjestelmää seurauksena voi olla nosturin arvaamaton toiminta. Edistyksellisessä Hiabin järjestelmässä käytettävissä oleva öljymäärä jaetaan suhteessa käyttäjän tekemien vipuliikkeiden mukaan. Kaikki toiminnot jatkuvat niin kuin pitääkin ilman häiriöitä ja nykäyksiä, vaikka todellisuudessa tarvitsisit enemmän öljynvirtausta kuin on saatavilla. PFD on käytännössä osoittautunut varsin käyttökelpoiseksi. Öljynvirtauksen ollessa 100 litraa minuutissa järjestelmä aktivoituu normaalikäytössä jopa kolme kertaa kuormaussyklin aikana. Jos vaadit nosturiltasi suurinta mahdollista käyttömukavuutta ja tuottavuutta, älä tyydy vähempään kuin PFD:llä varustettuun nosturiin. CombiDrive 2 HIAB CombiDrive 2 :n avulla voit ohjata nosturia itse valitsemastasi paikasta. Järjestelmässä on nosturin, valinnaisten laitteiden ja lisälaitteiden ohjaamista varten 24 portaatonta ja 12 päälle/poistoimintoa. Nosturi ja sen lisälaitteet toimivat kaikki yhtä tarkasti. V80-venttiili HIAB V80 on laadukas ja luotettava avoimen keskiasennon venttiili, joka perustuu huolella testattuun tekniikkaan. Venttiilissä on hyvät öljyvirtausominaisuudet, ja ohjaus toimii kevyesti ja tarkasti. XSDrive HIABin XSDrive-kauko-ohjausjärjestelmä on ergonomisesti suunniteltu vähentämään käsien, käsivarsien ja selän rasitusta. Nostoja siirtopuomin sylinterien kuormitusarvoja ilmaisevat merkkivalot käyttöpäässä antavat käyttäjälle tärkeää tietoa noston optimoimiseksi. XSDrive-järjestelmässä on useita kytkimiä vapaana lisälaitteiden kytkemiseksi kulloisenkin tarpeen mukaan. V91-venttiili HIAB V91 -venttiili edustaa hydraulisen venttiilitekniikan huippua. HIAB V91 läpäisee suuria öljyvirtauksia. Se on suljetun keskiasennon painekompensoitu ja kuorman tunnistava venttiili, joka antaa luotettavan näppituntuman nosturin toimintoihin. 6

7 7

8 HIAB 477 Kapasiteettiluokka tonnimetriä Turvajärjestelmät Kaikkia nosturin elektronisia toimintoja hallitaan nerokkaalla tietokonepohjaisella SPACE-järjestelmällä. SPACE-elektroniikka on koteloitu sataprosenttisesti säänkestävään rasiaan, ja se on erittäin helppokäyttöinen ja luotettava. Rasian näytöltä käyttäjä saa tärkeää ja ajantasaista tietoa nosturin toiminnasta, esimerkiksi sylinteripaineita seurataan keskeytyksettä. Näiden arvojen seuraaminen on osoittautunut hyödylliseksi maksimikuormia nostettaessa. SPACE-turvajärjestelmä on saatavana erilaisina kokoonpanoina, joissa kaikissa on kehittyneitä ja tuottavuutta lisääviä toimintoja. Kaikissa SPACE-kokoonpanoissa käytetään uusinta ylikuormasuojausta (OLP). Tuottavuutta lisäävät automaattinen käyttöluokan valinta (ADC), automaattinen nopeudensäätö (ASC) ja pumpun tuoton jako (PFD). Näitä toimintoja voidaan käyttää erikseen tai yhdessä. Vikakoodien ilmaisimesta ja nosturin käyttöhistorian tallentavasta tietojärjestelmästä on paljon hyötyä järjestelmän huoltohenkilöstölle. Tietojen pohjalta on myös helppo laatia asiakkaalle analyysi- ja palauteraportteja nosturin käytöstä. SPACE turvajärjestelmä SPACE järjestelmässä on automaattinen käyttöluokan valinta (ADC) ja automaattinen nopeudensäätö (ASC). ASC-toiminto lisää kapasiteettia pehmeästi ja portaattomasti ja näin tehostaa kuormankäsittelyä. SPACE 4000 on osa HiDuo-ohjausjärjestelmää. SPACE turvajärjestelmä SPACE järjestelmän toimintoihin kuuluvat automaattinen käyttöluokan valinta (ADC) ja automaattinen nopeudensäätö (ASC), joka lisää kapasiteettia pehmeästi ja portaattomasti. Lisäksi pumpun tuoton jakotoiminto (PFD) varmistaa monen toiminnon yhtäaikaisen tasaisen ajon. SPACE 5000 on osa HiPro-ohjausjärjestelmää. 8

9 Automaattinen käyttöluokan valinta (ADC) Hiabin patentoima ADC on ainoa markkinoilla oleva täysin automaattinen käyttöluokan valintajärjestelmä. Se lisää nosturin enimmäiskapasiteettia automaattisesti noin kymmenellä prosentilla aina, kun nosturi on tavanomaisessa käytössä. Jos nosturi rekisteröi puomin kärjessä ylös kohdistuvaa painetta kuten esimerkiksi kaivettaessa tai kairattaessa kapasiteetti palautuu normaalitasolle. ADC-toiminto on aina aktiivisena taustalla, joten käyttäjä voi kokonaan keskittyä meneillään olevaan tehtävään ja työn tuottavuus paranee. Automaattinen nopeudensäätö (ASC) ASC lisää portaattomasti ja pehmeästi nostokapasiteettia jopa kymmenellä prosentilla. Tämä Hiabin kehittämä ainutlaatuinen toiminto aktivoituu lähestyttäessä normaalin kapasiteetin rajaa ja antaa jatkaa kuorman nostamista yli rajan, jossa muut nosturit olisivat pysähtyneet kesken noston. Nostovoimaa lisättäessä nosto- ja siirtopuomit hidastuvat hieman. Varoitus korkeasta puomista Kun kiireessä täytyy siirtyä nopeasti seuraavaan työtehtävään, virheitä voi sattua. Jos kuljettaja esimerkiksi unohtaa paketoida nosturin, seuraukset voivat olla vakavat. Näissä tilanteissa arvostat varoitusta korkeasta puomista ja muita turvaominaisuuksia. SPACE-turvajärjestelmä tarkkailee jatkuvasti puomin asentoa. Jos nosturi jätetään pystyasentoon, auton ohjaamossa oleva varoitusvalo ilmoittaa vaarasta kuljettajalle ennen liikkeelle lähtöä. Jibillä se onnistuu Jibi tekee nosturin käyttämisestä entistäkin joustavampaa. Sen avulla kuorman liikuttelu katolla tai ahtaissa paikoissa sujuu helposti. E-lenkki E-kaksoislenkkijärjestelmä on eräänlainen pystyrungon ja nostopuomin sekä nostoja siirtopuomin välinen vipuyhteys. Se on käytännöllinen nostettaessa raskaita kuormia suoraan ylös korkealla oleviin paikkoihin, kuten rakennustelineille. 9

10

11 Parasta tuottavuutta Nosturin käyttö kauko-ohjaimilla Hiabin kauko-ohjainten etuna on se, että nosturin käyttäjä voi itse olla työn kannalta parhaassa paikassa. Työ sujuu näin tehokkaammin, mukavammin ja turvallisemmin. Lisäetuna on se, että voit olla itse kuorman lähellä eli tavallaan oma kuormausapulaisesi. Työskentely nopeutuu ja myös kulut pienenevät. Uutta tuotesuunnittelua käyttäjien ehdoilla Hiab tunnetaan maailmalla tuotteiden huippulaadusta ja jatkuvasta uudistumisesta. Tuotteidemme luotettavuus on kuormausnosturimarkkinoilla omaa luokkaansa. Mutta maailmanlaajuiseen menestykseemme on myös toinen syy: toimintatapaamme kuuluu kaikkein tärkeimmän tahon eli tuotteidemme omistajien ja käyttäjien tarpeisiin vastaaminen. Jokaisen valmistamamme nosturin muotoilu ja ominaisuudet perustuvat asiakkaiden tarpeisiin ja tämän huomaat käyttäessäsi Hiabin kuormausnosturia. 11

12 PB-477-FI-EU_070410
