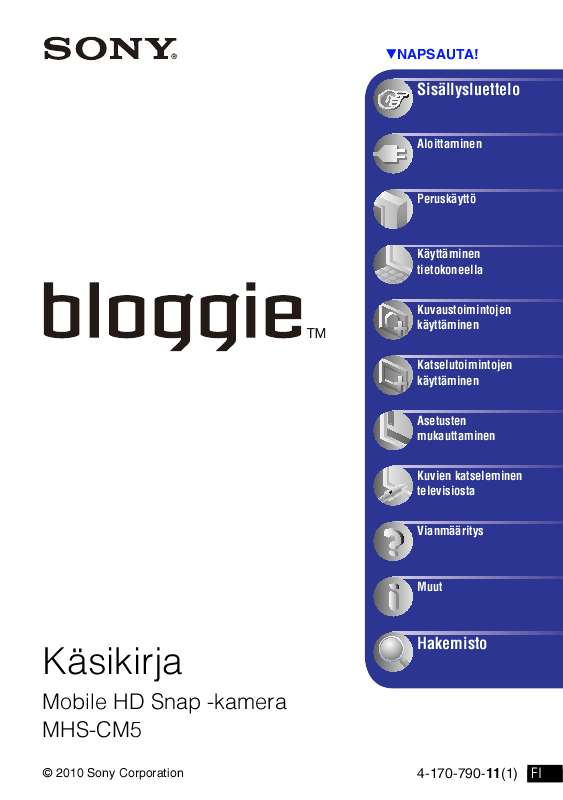

Käyttöoppaasi. SONY MHS-CM5

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä voi käyttää. "Memory Stick PRO Duo" -kortin tallennusajat ovat sivulla 38. akun lataus loppuun ja säilytä kameraa viileässä ja kuivassa paikassa. Tämä auttaa ylläpitämään akun toimintoja. Lisätietoja akusta on sivulla 63. Ei korvauksia tallenteista Korvausta ei makseta tallenteista, vaikka tallennus tai toisto epäonnistuisi esimerkiksi kameran tai tallennusvälineen vian vuoksi. Sisäisen muistin ja muistikorttien sisällön varmuuskopiointi Älä katkaise virtaa kamerasta tai poista muistikorttia, kun käyttövalo palaa. siis tallentaa tärkeät tiedot tietokoneeseen, ennen kuin alustat muistikortin. Tämä kamera ei ole pöly-, roiske- eikä vesitiivis. Tee koetallennus ennen tallentamisen aloitusta, jotta näet, että kamera toimii oikein. Varo, ettei kamera kastu. Kameran sisään päässyt vesi voi aiheuttaa vikoja, joita ei ehkä voi korjata. Älä suuntaa kameraa aurinkoa tai muuta kirkasta valoa kohti. Muuten silmäsi saattavat vahingoittua pysyvästi. Kamera saattaa myös vioittua. Älä käytä kameraa lähellä laitteita, jotka muodostavat voimakkaita radioaaltoja tai säteilyä. Kamera ei ehkä pysty tallentamaan tai toistamaan oikein. Kameran käyttö pölyisessä tai hiekkaisessa paikassa voi aiheuttaa toimintahäiriöitä. Kun käytät "Memory Stick PRO Duo" muistikorttia vakiokokoisessa "Memory Stick" -yhteensopivassa paikassa Varmista, että asetat "Memory Stick PRO Duo" -kortin "Memory Stick Duo" sovittimeen. "Memory Stick Duo" -sovitin Akkua koskevia huomautuksia Lataa akku ennen kameran ensimmäistä käyttökertaa. Akku voidaan ladata, vaikka se ei olisi aivan tyhjä. Voit käyttää myös osaksi ladattua akkua. Jos et aio käyttää kameraa pitkään aikaan, käytä 2 Kameran käyttöä koskevia huomautuksia Jos kameraan tiivistyy kosteutta, katkaise siitä virta äläkä käytä sitä noin tuntiin. Älä ravistele kameraa, ja suojaa se iskuilta. Muutoin kameraan voi tulla toimintahäiriöitä ja tallennus estyä. Lisäksi tallennusväline voi muuttua käyttökelvottomaksi, tai kuvatiedot voivat vioittua tai tuhoutua. Kun asetat muistikorttia paikalleen tai poistat sitä kamerasta, varo, että muistikortti ei ponnahda ulos ja putoa. Kun kytket kameran toiseen laitteeseen kaapelilla, varmista, että liitin on oikeassa asennossa. Jos työnnät liittimen liitäntään väkisin, liitäntä vioittuu ja kameraan voi tulla toimintahäiriö. Muiden kuin tällä kameralla kuvattujen, muokattujen tai koostettujen videoiden toistoa ei taata. hävityksen yhteydessä on syytä poistaa sen muistissa olevat tiedot. Kuvatietojen yhteensopivuus Tämä kamera tukee "MP4-muotoa" videoiden tiedostomuotona. Siksi tällä kameralla kuvattuja videoita ei voi toistaa laitteilla, jotka eivät tue "MP4-muotoa". Tämä kamera ei tue "AVCHD-muotoa" eikä sillä siksi voi kuvata eikä toistaa "AVCHDmuotoisia" videoita kuten digitaalisella HDvideokameralla. Tällä kameralla kuvatut valokuvat tallennetaan JPEG*1-muodossa. Tiedostonimen tunniste on ".JPG". Tämä kamera vastaa DCF*2-yleisstandardia, jonka on kehittänyt JEITA*3. Ei ole varmaa, voiko kamerallasi kuvattuja valokuvia tai videoita katsella muissa laitteissa tai voiko muilla laitteilla otettuja tai muokattuja valokuvia katsella omassa kamerassasi. *1 Joint Photographic Experts Group *2 Design rule for Camera File system *3 Japan Electronics and Information Technology Industries Association LCDnäyttöä ja objektiivia koskevia huomautuksia LCD-näyttö on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99 % kuvapisteistä on täysin toimivia. LCD-näytössä saattaa kuitenkin näkyä pieniä mustia ja/tai kirkkaita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Näitä pisteitä syntyy normaalisti valmistusprosessissa, mutta ne eivät vaikuta tallennukseen millään tavalla. Tietoja ylikuumentumissuojasta Virta saattaa sammua automaattisesti kameran suojaamiseksi kameran tai akun lämpötilan mukaan. Tässä tilanteessa näyttöön tulee viesti ennen virran sammuttamista. Jos näkyviin tulee ilmoitus "Camera overheating Allow it to cool", kamera on ylikuumentunut. Virta sammuu automaattisesti. Aseta kamera viileään paikkaan, kunnes kamera jäähtyy. Mustat, valkoiset, punaiset, siniset tai vihreät pisteet LCD-näytön tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa näitä osia. Ole huolellinen, jos sijoitat kameran ikkunan lähelle tai ulos. Älä paina LCD-näyttöä. Näytön värit saattavat vääristyä, mistä voi aiheutua toimintahäiriö. LCD-näytössä voi näkyä jälkikuvia kylmissä olosuhteissa. Tämä ei ole merkki viasta. Tekijänoikeutta koskeva varoitus Televisio-ohjelmat, elokuvat, videonauhat ja muut materiaalit voivat olla tekijänoikeuksien suojaamia. Niiden luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tietoja tästä käsikirjasta Tämän käsikirjan esimerkeissä käytetyt kuvat ovat jäljennettyjä kuvia, eivät tällä kameralla otettuja todellisia kuvia. Valmistaja pidättää itsellään oikeuden muuttaa tallennusvälineiden ja muiden varusteiden muotoilua ja teknisiä ominaisuuksia asiasta erikseen ilmoittamatta. Tietoja hävittämisestä ja luovuttamisesta Kun käytät kameran sisäistä ohjelmistoa, kameran sisäiseen muistiin saattaa tallentua henkilökohtaisia tietoja, kuten tunnuksia ja sähköpostiosoitteita. Kameran luovutuksen tai 3 Kameran erikoisominaisuudet Teräväpiirtokuvan katsominen Tällä kameralla kuvatut videot tallennetaan käyttäen MPEG-4 AVC/H. 264 Main Profile koodausta eli noin 30 kuvaa sekunnissa: lomittamaton, AAC LC, "MP4-muoto".

3 MPEG: Movie Picture Experts Group AVC: Advanced Video Codec Mikä on "MPEG-4 AVC/H.264"? MPEG-4 AVC/H.264 on videokamerastandardi, joka käyttää äärimmäisen tehokasta kuvapakkaustekniikkaa HD (high definition) -kuvan tallentamiseen. MPEG-4 AVC/ H.264 pakkaa kuvat entistäkin tehokkaammin aiemmin käytettävissä olleeseen kuvapakkaustekniikkaan verrattuna. MPEG-4 AVC/H.264 -kamera tukee teräväpiirtokuvaa, jossa on tehollisia viivoja 1080 tai 720. Tallennettujen kuvapisteiden määrä on tai , ja kuva tallennetaan progressiivisessa tilassa*. Progressiivinen toisto Kamera tukee progressiivista tilaa*, jota käytetään tietokoneissa, ja se soveltuu siksi kuvien toistamiseen tietokoneissa. Videoiden kuvaaminen tarkoituksenmukaisella kuvanlaadulla Kamera tukee yleisesti käytössä olevaa VGA ( ) -standardia sekä HD (high definition) -kuvanlaatua. Valitse VGA ( ) -kuvanlaatu, jos haluat ladata tallennettua kuvaa verkkosivustoihin tai liittää kuvaa sähköposteihin, jolloin kuvanlaatua ei tarvitse muuntaa. Tällä kameralla valittavissa oleva Movie Size Movie Size P P P P Käyttöohjeita HD (high definition) -laatuiset videot tallennetaan koossa, joka sopii tietokoneeseen tai teräväpiirtotelevisioon. Nopeaa liikettä sisältävät toimintakohtaukset, kuten urheilu, kuvataan sulavasti HD (high definition) -laadulla. HD (high definition) -videot tallennetaan koossa, joka sopii tietokoneeseen. SD (standard definition) -videot tallennetaan koossa, joka sopii ladattavaksi verkkosivustoihin. * Progressiivinen tila on videon tallennustapa, joka lukee kaikki kuvapisteet kerralla. 4 Kameran käsittely Sulje LCD-näyttö kuvan osoittamalla tavalla, kun kuljet kameran kanssa. Varo, ettei sormesi ole objektiivin edessä kuvauksen aikana. Älä tartu kameraan kiinni akku-/muistikorttilokerosta, USB-liitännästä, liitäntäkannesta tai LCD-näytöstä. Sivulla 13 on lisätietoja käsihihnan kiinnittämisestä. 5 Sisällysluettelo Kameran käyttöä koskevia huomautuksia... 2 Kameran erikoisominaisuudet.. 4 Kameran käsittely Osien tunnistaminen Näytön ilmaisimet..

4 .. 10 Aloittaminen Toimitettujen varusteiden tarkastaminen Akun valmisteleminen Muistikortin asettaminen kameraan Virran kytkeminen kameraan/kielen ja kellonajan asettaminen Peruskäyttö Kuvien ottaminen Kuvien katseleminen Valikkotoimintojen käyttäminen.

5 .. 26 Valikkotoiminnot......iitäntäkaapeli. (USB) -liitäntä (30) Tätä käytetään muodostettaessa yhteys tietokoneeseen USB-yhteyskaapelilla. D Mikrofoni E LCD-näyttö (22) F G (toisto) -painike (24) (video) -painike (20) R Käyttövalo (17) S Muistikorttipaikka T Akkulokero U Jalustan liitäntä (pohjassa) Käytä jalustaa, jonka ruuvin pituus on enintään 5,5 mm. Jos ruuvi on pidempi kuin 5,5 mm, kameraa ei voi kiinnittää hyvin jalustaan ja kamera voi vahingoittua. H MENU-painike (26) I Virta-/latausvalo (14) Virta-/latausvalo palaa vihreänä, kun virta on päällä, ja oranssina, kun akkua ladataan. J K (valokuva) -painike (20) Valokuvien kuvaaminen. V Akkulokeron/muistikorttipaikan kansi (17) (video) -painike (20) Videoiden kuvaamisen aloitus/lopetus. 9 Näytön ilmaisimet Kun kallistat monivalitsinta asentoon v (DISP) toistuvasti, näyttö muuttuu (sivulla 22). Näytössä olevat ilmaisimet häviävät noin 5 sekunnin kuluttua, jos kameraan valmiiksi asetetut oletusasetukset ovat voimassa. Jos haluat ilmaisimet uudelleen näkyviin, tee jokin muu toiminto voimallisesti tietokoneeseen. Tämä saattaa vahingoittaa kameraa tai tietokonetta. Kun liität kameran kannettavaan tietokoneeseen, jota ei ole kytketty verkkovirtaan, kannettavan tietokoneen akku saattaa tyhjentyä nopeasti. Älä jätä kameraa tietokoneeseen liitetyksi pitkäksi aikaa. Akkulokeron/muistikorttipaikan kantta ei voi avata, kun jalusta on kiinnitetty kameraan Akun valmisteleminen Akun irrottaminen Liu'uta akun poistovipua. Varo, ettet pudota akkua. Aloittaminen Latausaika Täyden latauksen vaatima aika Noin 300 min Täysin tyhjän akun latausaika 25 C:n lämpötilassa. Lataus voi kestää pitempään tietyissä olosuhteissa. Lisätietoja tallennettavissa olevien kuvien määrästä on sivulla 37. Kun lataus on valmis, irrota USB-yhteyskaapeli tietokoneesta. Keskimääräinen kuvaus-/toistoaika (min) Kuvausaika*1 Jatkuva kuvausaika Tyypillinen kuvausaika*2 Toistoaika *1 *2 Videoiden jatkuva kuvaaminen kuvakoolla [ P] Tyypillinen kuvausaika on aika, jonka akku kestää, kun aloitat ja lopetat kuvaamista, sammutat virtaa ja kytket sitä päälle sekä zoomaat. Akun jäljellä olevan ajan tarkastaminen Kytke virta avaamalla LCD-näyttö ja tarkista akun jäljellä oleva aika LCD-näytöstä. Akun jäljellä olevan varauksen ilmaisin Akun jäljellä olevan varauksen kuvaus Riittävästi varausta jäljellä Akku on lähes täynnä Puolet varauksesta jäljellä Varaus heikko, tallennus/ toisto päättyy pian. Lataa akku. (Varoitusilmaisin vilkkuu.) 15 1 Akun valmisteleminen Akun oikea jäljellä olevan varauksen ilmaisin tulee näkyviin noin minuutin kuluttua. Jäljellä olevan varauksen ilmaisin ei ehkä näy oikein tietyissä olosuhteissa. Jos kameraa käytetään akkuvirralla ja kamera on käyttämättömänä noin viisi minuuttia, kameran virta katkeaa automaattisesti akun säästämiseksi (automaattinen virrankatkaisutoiminto). Language Setting -näyttö tulee näkyviin, kun kameraan kytketään virta ensimmäisen kerran (sivulla 18) Muistikortin asettaminen kameraan 1 2 Tarkista lovetun kulman suunta huolellisesti. Akkulokeron/ muistikorttipaikan kansi 3 Aloittaminen 1 Avaa kansi. 2 Työnnä muistikortti kameran sisään niin, että kortti napsahtaa paikalleen ja että lovettu kulma osoittaa alaspäin kuvassa osoitetulla tavalla.

6 3 Sulje kansi. Kamerassa ei ole muistikorttia Kamera käyttää tallennuksessa/toistossa sisäistä muistia (noin 26 Mt). Kun videon kooksi on asetettu [ P] tai [ P], et voi kuvata videota. Muistikortin irrottaminen Avaa kansi. Varmista, ettei kortin käyttövalo pala, ja paina sitten muistikorttia kerran sisäänpäin. Älä koskaan irrota muistikorttia käyttövalon palaessa. Muistikortin tiedot voivat vahingoittua Virran kytkeminen kameraan/kielen ja kellonajan asettaminen Virta-/latausvalo LCD-näyttö MENU-painike Monivalitsin 1 Kytke kameraan virta avaamalla LCD-näyttö. Virta-/latausvalo palaa vihreänä. Avaa kameran LCD-näyttö 90 asteen kulmaan (1) ja käännä se sitten haluamaasi kulmaan (2) astetta (enint.) 1 90 astetta (enint.) 2 Valitse haluamasi kieli kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta Virran kytkeminen kameraan/kielen ja kellonajan asettaminen 3 Aseta kellonaika monivalitsimella. 1 Valitse päivämäärän näyttömuoto v/v ja paina sitten monivalitsinta. 2 Valitse kukin kohta b/b ja aseta numeroarvo v/v. 3 Valitse [OK] kallistamalla monivalitsinta asentoon B ja paina sitten monivalitsinta. Aloittaminen Virran katkaiseminen Sammuta kamera kääntämällä LCD-näyttö kiinni sisäänpäin. Kieliasetusten muuttaminen Paina MENU-painiketta ja valitse Setting] (sivulla 45). (Asetus) t (Main Settings 1/2) t [Language Päivämäärän ja kellonajan muuttaminen Paina MENU-painiketta ja valitse (Asetus) t [Clock Settings] (sivulla 49). 19 Peruskäyttö Kuvien ottaminen Virta-/latausvalo (valokuva) -painike Zoomausvipu (video) -painike (video) -painike Voit käyttää tätä painiketta, kun avaat LCD-näytön. MENU-painike Monivalitsin 1 Kytke kameraan virta avaamalla LCD-näyttö. Virta-/latausvalo palaa vihreänä. 2 Asettele kuva haluamallasi tavalla. Sijoita kohde näytön keskelle. 20 Kuvien ottaminen 3 Aloita kuvaaminen. Kuvattaessa valokuvia: 1 Tarkenna painamalla (valokuva) -painike puoliväliin ja pitämällä sitä painettuna. Kun kohde on tarkennettu, AF-alueen etsimen kehys (vihreä) tulee näkyviin. Kamerasta kuuluu äänimerkki, ja z (AE/AF-lukitus) -ilmaisin (vihreä) palaa näytössä alhaalla keskellä, hieman vasemmalla. Katselukulma vaihtuu tallennuskoon määrittämän kuvasuhteen (4:3, 3:2 tai 16:9) mukaan. Kuvassa saattaa näkyä mustat reunukset kuvakokoasetuksesta riippuen. Peruskäyttö Valmiustilassa Painettaessa (valokuva) -painike puoliväliin 720 AE/AF-lukituksen ilmaisin 2 Paina (valokuva) -painike kokonaan pohjaan. Valokuvia ei voi tallentaa videoiden kuvauksen aikana. Valokuvien kuvauksen aikana katselukulma saattaa muuttua valmiustilassa kuvaamisesta. Kun kamera havaitsee kasvot valmiustilassa, näkyviin tulee valkoinen kehys. Jos kamera havaitsee useita kasvoja, näkyviin tulee useita kehyksiä. Jos painat (valokuva) -painikkeen puoliväliin ja pidät sitä painettuna, valkoinen kehys muuttuu vihreäksi ja kuvanlaatu optimoidaan automaattisesti. Kuvattaessa videoita: Paina (video) -painiketta. Aloita videoiden kuvaaminen. Kun haluat lopettaa kuvaamisen, paina (video) -painiketta uudelleen. Kuvan ylä- ja alareunassa näkyy musta reunus, jos kuvan koko on [ P], [ P] tai [ P]. Jatkuvalla kuvauksella voi kuvata noin 29 minuuttia. Voit myös aloittaa/lopettaa videoiden kuvaamisen painamalla (video) -painiketta, joka näkyy paneelissa, kun LCD-näyttö avataan. 21 Kuvien ottaminen Näytön muuttaminen v (DISP) (näyttö) painike Kun kallistat monivalitsinta asentoon v (DISP) toistuvasti, näyttö muuttuu seuraavasti. AUTOMAATTINEN KÄYTÖSSÄ EI KÄYTÖSSÄ Näytössä olevat ilmaisimet häviävät noin 5 sekunnin kuluttua, jos kameraan valmiiksi asetetut oletusasetukset ovat voimassa. Oletusasetus on AUTOMAATTINEN. Jos haluat ilmaisimet uudelleen näkyviin, tee jompikumpi seuraavista toiminnoista. Kallista monivalitsinta asentoon v (DISP). Tee jokin muu toiminto kuin zoomausvivun käyttö. Ilmaisimet näkyvät kuitenkin vain 5 sekuntia. Kallistamalla monivalitsinta asentoon v (DISP) kauemmin voit lisätä LCD-näytön taustavalon kirkkautta. Kallistamalla monivalitsinta uudelleen asentoon v (DISP) kauemmin voit palauttaa LCD-näytön taustavalon kirkkauden normaaliksi. Jos kuvia katsellaan ulkona kirkkaassa valossa, lisää LCD-näytön taustavalon kirkkautta. Akun varaus voi kuitenkin tällöin heiketä normaalia nopeammin. LCD-näyttö ei ole käytettävissä, kun kamera on kytketty televisioon. 22 Kuvien ottaminen Hyödyllisiä kuvaustoimintoja W/T Zoomauksen käyttäminen Voit lähentää kuvaa siirtämällä zoomausvipua T-asentoa kohti ja loitontaa kuvaa siirtämällä zoomausvipua W-asentoa kohti. Voit käyttää Digital Zoom-toimintoa painamalla MENU-painiketta ja valitsemalla (Shooting Settings) t [Digital Zoom]. Kun zoomauskerroin on yli 5, (Asetus) t kamera käyttää Digital Zoom-toimintoa (sivulla 44). Itselaukaisimen käyttäminen Kallista monivalitsinta asentoon V ( 101 Peruskäyttö ). ) toistuvasti. Voit muuttaa asetuksia kallistamalla monivalitsinta asentoon V ( VGA 30P [00:28:25] (Off): (10 s): (2 s): Itselaukaisinta ei käytetä. Kuvaus alkaa 10 sekunnin viiveen jälkeen. Käytä tätä asetusta, jos haluat myös itse mukaan kuvaan. Kuvaus alkaa 2 sekunnin viiveen jälkeen. Tämä estää suljinpainikkeen painamisen aiheuttamasta epävakaudesta johtuvaa kuvan sumentumista. Jos painat (valokuva)- ja (video) -painiketta, näkyviin tulee laskuri ja kamera ottaa kuvan nopeiden äänimerkkien jälkeen. Kuvaaminen peilikuvatilassa Avaa kameran LCD-näyttö 90 asteen kulmaan (1) ja käännä se sitten 270 asteen kulmaan kuvan osoittamalla tavalla (2). LCD-näyttöön tulee peilikuva kuvauskohteesta, mutta kuva tallentuu normaalisti. LCD-näytössä näkyy sama kuva kuin tallennettuna toistotilan peilikuvan asemesta.

7 23 Kuvien katseleminen Virta-/latausvalo Zoomausvipu (toisto) -painike MENU-painike Monivalitsin 1 Kytke kameraan virta avaamalla LCD-näyttö. Virta-/latausvalo palaa vihreänä. 2 Aseta kamera toistotilaan painamalla Hakemistonäyttö tulee näkyviin. (toisto) -painiketta. 3 Valitse katseltava kuva kallistamalla monivalitsinta asentoon v/v/b/b. Valokuva: Paina monivalitsinta. Valokuva tulee näkyviin. Video: Voit toistaa videota ja keskeyttää toiston painamalla monivalitsinta. Siirry eteenpäin kallistamalla monivalitsinta asentoon B ja taaksepäin kallistamalla monivalitsinta asentoon b. (Voit palata normaaliin toistoon painamalla monivalitsinta. ) Avaa äänenvoimakkuuden säätönäyttö kallistamalla monivalitsinta asentoon V ja säädä äänenvoimakkuutta kallistamalla monivalitsinta asentoon b/b. Jos videossa on nopeasti liikkuvia kohteita, videon toisto ei ehkä suju tasaisesti. Kun ensimmäisen videon toisto päättyy, seuraavan toisto alkaa automaattisesti. Kun viimeisen videon toisto päättyy, kaikkien videoiden toisto on päättynyt. 24 Kuvien katseleminen Suurennetun kuvan katseleminen (toistozoomaus) Siirrä zoomausvipua T-asentoa kohti, kun katsot valokuvaa. Voit peruuttaa zoomauksen siirtämällä zoomausvipua W-asentoa kohti. Aseman muuttaminen: v/v/b/b Toistozoomauksen peruuttaminen: paina monivalitsinta. Hakemistonäyttöön palaaminen Siirrä zoomausvipua videon katselun. (hakemisto) -symbolia kohti, kun katselet valokuvaa tai keskeytät Peruskäyttö Kuvien poistaminen Voit valita tarpeettomat kuvat poistamista varten. Voit poistaa kuvat MENU-painikkeella (sivulla 40). 25 Valikkotoimintojen käyttäminen MENU-painike Monivalitsin 1 Tuo valikko näkyviin painamalla MENU-painiketta. Valikko tulee näyttöön ainoastaan kuvaus- ja toistotilassa. Näkyvissä olevat toiminnot määräytyvät valitun tilan mukaan. 2 Valitse haluamasi valikko kallistamalla monivalitsinta asentoon v/v. 3 Valitse asetus painikkeella v/v ja paina sitten monivalitsinta. 4 Sulje valikko painamalla MENU. 26 Valikkotoiminnot Valittavissa olevat valikkotoiminnot määräytyvät kameran käyttötilan mukaan. Kuvausvalikko on käytettävissä vain kuvaustilassa ja katseluvalikko vain toistotilassa. Vain käytettävissä olevat toiminnot näkyvät näytössä. Kuvausvalikko (sivulla 37) Photo Size SteadyShot Asetus Movie Size Face Detection Peruskäyttö Katseluvalikko (sivulla 40) (Delete) (Protect) (Asetus) (Slideshow) (Rotate) 27 Käyttäminen tietokoneella Käyttäminen tietokoneella "PMB" ja muut CD-ROM-levyllä (mukana) olevat sovellukset mahdollistavat kameralla kuvattujen kuvien monipuolisen käytön. Suositeltu tietokoneympäristö (Windows) Seuraavaa tietokoneympäristöä suositellaan käytettäessä mukana toimitettua "PMB"- tai "PMB Portable" -ohjelmistoa ja tuotaessa kuvia USB-yhteydellä. Käyttöjärjestelmä (valmiiksi asennettu) Muut Microsoft Windows XP*1 SP3/Windows Vista*2 SP2/Windows 7 Keskusyksikkö: Intel Pentium III 800 MHz tai parempi (teräväpiirtovideoiden toistamiseen/editoimiseen: Intel Core Duo 1,66 GHz tai parempi/intel Core 2 Duo 1,20 GHz tai parempi) Muisti: vähintään 512 Mt (teräväpiirtovideoiden toistamiseen/ editoimiseen: vähintään 1 Gt) Kiintolevy: asennukseen tarvittava levytila noin 500 Mt Näyttö: tarkkuus: vähintään *1 *2 64-bittistä versiota ja Starter-versiota ei tueta. Levyjen luontitoiminnon käyttäminen edellyttää Windows Image Mastering API (IMAPI) Ver. 2.0:aa tai uudempaa. Starter-versiota ei tueta. Suositeltu tietokoneympäristö (Macintosh) Seuraavaa tietokoneympäristöä suositellaan käytettäessä mukana toimitettua "PMB Portable" -ohjelmistoa ja tuotaessa kuvia USB-yhteydellä. Käyttöjärjestelmä (valmiiksi asennettu) USB-liitäntä: Mac OS X (v v10.6) PMB Portable: Mac OS X (v v10.6) b Huomautuksia Toimintaa ei taata yllä kuvattujen käyttöjärjestelmien päivitysversioissa eikä monikäynnistysympäristössä. Jos liität vähintään kaksi USB-laitetta yhteen tietokoneeseen samanaikaisesti, jotkin laitteet, kamera mukaan lukien, eivät ehkä toimi riippuen siitä, millaisista USB-laitteista on kyse. Kameran liittäminen Hi-Speed USB -yhteensopivalla (USB 2.0 -yhteensopiva) USB-liitännällä mahdollistaa kehittyneen siirron (nopean siirron), sillä kamera on Hi-Speed USB -yhteensopiva (USB 2.0 -yhteensopiva). Kun tietokone jatkaa toimintaa pysäytys- tai lepotilasta, kameran ja tietokoneen välinen tietoliikenne ei välttämättä jatku heti. 28 Käyttäminen tietokoneella Tietoja videotiedostojen toistosta (MPEG-4 AVC/H.264) Kameralla tallennettujen videotiedostojen (MPEG-4 AVC/H.264) toistaminen ja editoiminen edellyttää, että tietokoneessa on käytössä MPEG-4 AVC/H tai "PMB"-yhteensopiva ohjelmisto. Vaikka toimintojen toiminen on taattu PC-ympäristössä, kuvia ei joskus voida toistaa sulavasti siirrossa pois tipahtavien kuvien vuoksi. Huomaa, että tämä ei vaikuta itse siirrettävään kuvaan. Jos käytät kannettavaa PC-tietokonetta, varmista, että sen verkkolaite on kytketty. Joskus normaaleja toimintoja ei voida suorittaa PC-tietokoneen virransäästötoiminnon vuoksi. b Huomautus Toimintojen toimimista ei voida taata, vaikka edellä mainitut järjestelmävaatimukset toteutuisivat. Esimerkiksi muut avoinna olevat sovellukset tai taustalla käynnissä olevat sovellukset voivat heikentää tuotteen suorituskykyä. 29 Käyttäminen tietokoneella Kameran liittäminen tietokoneeseen Liitä kamera kuvassa näytetyllä tavalla. 1 Kytke virta päälle. USB-yhteyskaapeli (mukana) 2 USB-liitäntään 3 Tietokoneen USB-liitäntään "PMB"-ohjelmalla kuvien tuonti on vaivatonta. Lisätietoja "PMB"-toiminnoista on "PMB Help". Kuvien tuominen tietokoneeseen (Windows) Kuvien tuominen tietokoneeseen ilman ohjelmistoa "PMB" Kun ohjattu automaattinen toistotoiminto tulee näkyviin kameran ja tietokoneen välisen USBliitännän tekemisen jälkeen, valitse [Open folder to view files] t [OK] t [DCIM] tai [MP_ROOT] t kopioi haluamasi kuvat tietokoneeseen.

8 Kuvien tuominen tietokoneeseen (Macintosh) 1 Liitä kamera ensin Macintosh-tietokoneeseen. Kaksoisnapsauta työpöydällä olevaa uutta kuvaketta t [DCIM] tai [MP_ROOT] t kansio, johon tuotavat kuvat tallennetaan. 2 Vedä ja pudota kuvatiedostot kiintolevykuvakkeeseen. Kuvatiedostot kopioidaan kiintolevylle. 3 Kaksoisnapsauta kiintolevykuvaketta t haluttua kuvatiedostoa, joka on kopioidut tiedostot sisältävässä kansiossa. Kuva tulee näkyviin. 30 Kameran liittäminen tietokoneeseen USB-yhteyden poistaminen Tee alla kuvatut vaiheet 1-3, ennen kuin: poistat muistikortin. asetat kameraan muistikortin kopioituasi kuvia sisäisestä muistista. katkaiset kameran virran. 1 Kaksoisnapsauta ilmaisinalueella olevaa katkaisukuvaketta. Windows Vista Käyttäminen tietokoneella Windows XP Katkaisukuvake 2 Valitse (USB Mass Storage Device) t [Stop]. 3 Tarkista vahvistusikkunassa oleva laite ja valitse sitten [OK]. b Huomautus Vedä ja pudota muistikortin tai aseman kuvake "Roskakori"-kuvakkeeseen, ennen kuin aloitat Macintosh-tietokoneen käytön. Kameran ja tietokoneen yhteys katkeaa. 31 Videoiden ja valokuvien lataaminen mediapalveluihin "PMB Portable" -sovellusohjelmisto on asennettu valmiiksi kameraan. "PMB Portable" -sovellusohjelmistolla voi tehdä seuraavia toimia. Voit ladata videoita ja valokuvia vaivattomasti mediapalveluihin, kuten blogiin. Voit ladata tietoja Internet-yhteyden muodostaneella tietokoneella, vaikka olet poissa kotoa. Voit lisätä niitä mediapalveluihin, kuten usein käyttämääsi blogiin. Lisätietoja on "PMB Portable" -ohjelmiston ohjetiedostoissa. "PMB Portable" (Windows) -ohjelman käynnistäminen Kun käytät ohjelmistoa ensimmäisen kerran, sinun on valittava kieliasetus. Toimi alla olevan menettelyohjeen mukaisesti. Kun asetus on tehty, voit ohittaa vaiheet 3-5 seuraavilla kerroilla. 1 Liitä kamera tietokoneeseen USB-yhteydellä. 1 Kameran ja tietokoneen välinen yhteys muodostetaan, automaattinen ohjattu suoritustoiminto alkaa automaattisesti. 2 Voit poistaa tarpeettomat asemat merkitsemällä ne [ ]-merkinnällä. Jos automaattinen ohjattu suoritustoiminto ei tule näkyviin, valitse [Computer] ([My Computer] Windows XP:ssä) t [PMBPORTABLE] ja kaksoisnapsauta sitten [PMBP_Win.exe]. 2 Valitse [PMB Portable]. Jos [PMB Portable] ei tule näkyviin automaattisen ohjatun suoritustoiminnon näyttöön, valitse [Computer] t [PMBPORTABLE] ja kaksoisnapsauta sitten [PMBP_Win.exe]. (Valitse Windows XP:ssä [PMB Portable] t [OK]. Kaksoisosoita Macintoshissa kohtaa [PMBP_Mac] kansiossa [PMBPORTABLE]. ) Näkyviin tulee "Choose Setup Language" -näyttö. 3 Valitse haluamasi kieli ja sitten [OK]. Alueen valintanäyttö tulee näkyviin. 4 Valitse [Region] ja [Country/Area]. Näkyviin tulee "License Agreement" -näyttö. 5 Lue sopimus huolellisesti ja valitse [I Agree]. "PMB Portable" käynnistyy. 32 Videoiden ja valokuvien lataaminen mediapalveluihin "PMB Portable" (Macintosh) -ohjelman käynnistäminen 1 Muodosta USB-yhteys kameran ja tietokoneen välille. Kun yhdistät kameran ja tietokoneen, [PMBPORTABLE] tulee näkyviin työpöydälle. Sulje kaikki tarpeettomat asemat valitsemalla [ ]. 2 Osoita [PMBPORTABLE]-kansion [PMBP_Mac]-tiedostoa. Alueen valintanäyttö tulee näkyviin. 3 Valitse asianmukainen [Region]- ja [Country/Area]-asetus ja valitse sitten [OK]. Käyttöoikeussopimusnäyttö tulee näkyviin. Käyttäminen tietokoneella 4 Lue sopimus huolellisesti. Jos hyväksyt sopimuksen ehdot, valitse [I Agree]. "PMB Portable" käynnistyy. b Huomautuksia Aseta kameran [LUN Settings]-valikkoasetukseksi [Multi]. Varmista, että liität tietokoneen verkkoon aina, kun käytät [PMB Portable] -ohjelmistoa. Kun lataat videoita ja valokuvia Internetin kautta, tietokoneen välimuistiin saattaa jäädä tietoja käyttämästäsi palveluntarjoajasta riippuen. Tämä koskee myös tätä tuotetta. Jos [PMB Portable] -ohjelmiston käytössä ilmenee ongelmia tai jos poistat vahingossa [PMB Portable] -ohjelmiston, voit ladata [PMB Portable] -asennusohjelman Internetistä ja palauttaa ohjelmiston. "PMB Portable" -ohjelmistoa koskevia huomautuksia Voit ladata joidenkin Sony Corporationin hallinnoimissa palvelimissa (jäljempänä "Sonypalvelin") sijaitsevien verkkosivustojen URL-osoitteita "PMB Portable" -ohjelmistoa käyttämällä. Huomaa seuraavaa, kun käytät näiden verkkosivustojen kuvien latauspalveluja (jäljempänä "palvelut") "PMB Portable" -ohjelmistoa käyttämällä. Sinun on verkkosivustosta riippuen ehkä maksettava rekisteröitymismaksu tai palveluista saatetaan veloittaa muutoin. Kun käytät palveluja, toimi verkkosivustojen sopimuksissa kuvattujen ehtojen mukaisesti. Palvelut voidaan lopettaa tai niitä voidaan muuttaa verkkosivustojen järjestelmänvalvojien määräysten mukaan. Sony Corporation ei ole vastuussa sinun ja minkä tahansa kolmannen osapuolen välisestä kiistatilanteesta eikä palveluiden käyttöön liittyvistä vahingoista edellä mainitut tilanteet mukaan lukien. Sony-palvelimet uudelleenohjaavat verkkosivustoihin tehdyt pyynnöt. Et ehkä voi käyttää haluamiasi verkkosivustoja tilanteesta riippuen, kuten jos palvelimia huolletaan. Jos Sony-palvelinten kautta toimitettavat palvelut lopetetaan, palvelun lopettamisesta ilmoitetaan Sonyn verkkosivustolla etukäteen. 33 Videoiden ja valokuvien lataaminen mediapalveluihin Saatamme tallentaa URL-osoitteet, joihin Sony-palvelimet uudelleenohjaavat, ja hyödyntää kerättyjä tietoja Sony tarjoamien tuotteiden tai palveluiden parantamiseksi. Emme kuitenkaan koskaan tallenna henkilökohtaisia tietoja. 34 Ohjelmiston käyttäminen Asentaminen: "PMB (Picture Motion Browser)" 1 Kytke tietokoneen virta päälle ja aseta CD-ROM-levy (mukana) CDROM-asemaan. Asennusvalikkonäyttö tulee näkyviin. Jos se ei tule näkyviin, kaksoisnapsauta kohtaa [Computer] (Windows XP:ssä [My Computer]) t (SONYPMB). Jos automaattinen toistonäyttö tulee näkyviin, valitse "Run Install.

9 exe" ja jatka asennusta noudattamalla näyttöön tulevia ohjeita. 2 Valitse [Asennus]. Näkyviin tulee "Choose Setup Language" -näyttö. Käyttäminen tietokoneella 3 Valitse haluamasi kieli ja jatka sitten seuraavaan näyttöön. Näkyviin tulee "License Agreement" -näyttö. 4 Lue sopimus huolellisesti, hyväksy sopimuksen ehdot valitsemalla valintanappi ( t ) ja valitse sitten [Next]. 5 Viimeistele asennus noudattamalla näyttöön tulevia ohjeita. Voit jatkaa asennusta liittämällä kameran tietokoneeseen tässä vaiheessa (sivulla 30). Kun uudelleenkäynnistyksen vahvistusilmoitus tulee näkyviin, käynnistä tietokone uudelleen noudattamalla näyttöön tulevia ohjeita. DirectX voidaan asentaa tietokoneen järjestelmäympäristöstä riippuen. 6 Poista CD-ROM-levy, kun asennus on valmis. 7 Käynnistä ohjelmisto. Voit käynnistää "PMB"-ohjelmiston valitsemalla työpöydältä (PMB). Saat lisätietoja menetelmästä valitsemalla (PMB Help). Voit käynnistää "PMB"-ohjelmiston Käynnistävalikosta valitsemalla [Start] t [All Programs] t (PMB). 35 Ohjelmiston käyttäminen b Huomautuksia Kirjaudu sisään järjestelmänvalvojana. Kun "PMB" käynnistetään ensimmäisen kerran, näyttöön tulee tietotyökalun Voit luoda levyjä kirjoittavalla CD- tai DVDasemalla. Voit ladata kuvia valikon käyttämisestä on sivulla 26. Tehdasasetukset on merkitty ajat ovat kaikkien videotiedostojen kokonaisajat. Jatkuvalla kuvauksella voi kuvata noin 29 minuuttia. (Yksikkö: tunnit : minuutit : sekunnit) Kapasiteetti Sisäinen muisti Noin 26 Mt 1 Gt Tässä kamerassa alustettu muistikortti 2 Gt 4 Gt 8 Gt 16 Gt 32 Gt Koko P P P P () () 0:00:40 (0:00:25) 0:01:20 (0:01:00) 0:10:00 (0:06:00) 0:20:00 (0:10:00) 0:30:00 (0:15:00) 1:00:00 (0:40:00) 0:20:00 (0:12:00) 0:40:00 (0:20:00) 1:00:00 (0:30:00) 2:00:00 (1:20:00) 0:40:00 (0:25:00) 1:20:00 (0:40:00) 2:00:00 (1:00:00) 4:00:00 (2:40:00) 1:20:00 (0:50:00) 2:40:00 (1:30:00) 4:00:00 (2:10:00) 2:40:00 (1:40:00) 5:20:00 (3:10:00) 8:00:00 (4:20:00) 5:20:00 (3:20:00) 10:40:00 (6:20:00) 16:00:00 (8:40:00) 8:00:00 16:00:00 32:00:00 (5:30:00) (11:00:00) (22:00:00) Sulkeissa ( ) oleva luku on vähimmäiskuvausaika. Videoiden kestot voivat vaihdella kuvausolosuhteiden mukaan. Ennen jatkuvan kuvauksen päättymistä tallennusajan ilmaisin vilkkuu ja kuvaaminen pysähtyy hetken kuluttua automaattisesti. 38 Kuvausvalikko Lisätietoja käytöstä 1 sivu 26 Tämä kamera käyttää VBR (Variable Bit Rate) -tekniikkaa eli vaihtelevaa siirtonopeutta, jossa kuvanlaatua muutetaan kuvan kulloisenkin sisällön mukaan. Tämä tekniikka aiheuttaa vaihteluja muistikortin tallennusajoissa. Jos videolla on nopeasti liikkuvia ja monimutkaisia kohteita, kuva tallennetaan suurta siirtonopeutta käyttämällä, mikä lyhentää kokonaistallennusaikaa. SteadyShot: Kameran tärinän vähentäminen kuvattaessa On Off Ottaa kameran tärinän vähennystoiminnon käyttöön. Ei ota kameran tärinän vähennystoimintoa käyttöön. Kameran tärinän vähennystoiminto toimii vain [ P]- ja [ P]-tiloissa. Face Detection: Kuvattavien kohteiden kasvojen tunnistaminen ja tarkennuksen sekä valotuksen säätäminen automaattisesti On Off Ottaa Face Detection-toiminnon käyttöön. Ei ota Face Detection-toimintoa käyttöön. Kuvaustoimintojen käyttäminen Asetus: Kuvausasetusten valitseminen Voit muuttaa asetuksia (asetus)-näytössä. 39 Katselutoimintojen käyttäminen Katseluvalikko Seuraavassa on kuvattu katselutilan toiminnot MENU-painiketta käytettäessä. Lisätietoja valikon käyttämisestä on sivulla 26. Kun tilaksi on valittu REC, voit vaihtaa sen toistotilaksi painamalla (toisto) -painiketta. (Delete): Tarpeettomien kuvien valitseminen ja poistaminen This Image Multiple Images Poistaa yksittäiskuvatilassa näkyvissä olevan kuvan. Valitsee ja poistaa useita kuvia. 1 Valitse kuva ja paina sitten vapauttaa merkin valitsemalla uudelleen kuvan, jossa on Tuo valikko näkyviin painamalla valita ja suojata useita kuvia. 1 Valitse kuva ja paina sitten vapauttaa merkin valitsemalla kuvan, jossa on Tuo valikko näkyviin painamalla Koko [ P]. Kamera on liitetty samanaikaisesti televisioon tai vastaavaan A/V-komponenttikaapelilla. Flicker Reduction Häivyttää loistelamppujen aiheuttaman välkynnän sähköisen sulkimen avulla. On Off Flicker Reduction on käytössä. Flicker Reduction ei ole käytössä. 44 Main Settings 1/2 Tehdasasetukset on merkitty symbolilla. Lisätietoja käytöstä 1 sivu 43 Beep Tällä valitaan ääni, joka kuuluu kameraa käytettäessä. On Off Äänimerkki kuuluu, kun painetaan monivalitsinta, (Movie) -painiketta. (valokuva)- tai Äänimerkki ei kuulu. LCD Backlight Valitsee LCD-näytön taustavalon kirkkauden. Bright Normal Kirkastaa LCD-näyttöä. Vakiokirkkaus. Voit muuttaa asetusta kallistamalla monivalitsinta asentoon v (DISP) kauemmin. [Bright]-asetus käyttää akkujen varauksen nopeammin loppuun. Display Color LCD-näytön taustavalon värin voi valita 3 vaihtoehdosta. Asetusten mukauttaminen Language Setting Tällä valitaan kieli, jota käytetään valikkovaihtoehtojen, varoitusten ja ilmoitusten näyttämiseen. Initialize Palauttaa asetuksen tehdasasetuksen mukaiseksi. Vaikka suoritat tämän toiminnan, sisäisessä muistissa olevat kuvat säilyvät. 1 Valitse [Initialize] kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta tai kallista sitä asentoon B. Näkyviin tulee ilmoitus "Reset to default palautuvat tehdasasetusten mukaisiksi.

10 Palauttamisen peruuttaminen Valitse [Cancel] vaiheessa 2 ja paina sitten monivalitsinta. Älä katkaise kamerasta virtaa, kun palautus on kesken. 45 Main Settings 2/2 Tehdasasetukset on merkitty symbolilla. Lisätietoja käytöstä 1 sivu 43 LUN Settings Näillä asetuksilla voit valita liitettyyn laitteeseen, kuten tietokoneeseen, asennettuun tallennusvälineeseen tallennettujen kuvien näyttötavan, kun kamera on liitetty tietokoneeseen tai AV-laitteeseen USB-yhteydellä. Multi Single Näyttää sekä muistikortissa että kameran sisäisessä muistissa olevat kuvat. Valitse tämä, kun liität kameran tietokoneeseen. Näyttää vain muistikortissa olevat kuvat, kun muistikortti asetetaan kameraan, ja näyttää sisäisessä muistissa olevat kuvat, kun muistikorttia ei ole asetettu kameraan. Kun valitset tämän vaihtoehdon liittäessäsi kameran muuhun laitteeseen kuin tietokoneeseen, muistikortissa ja kameran sisäisessä muistissa olevia kuvia ei näytetä. b Huomautus Varmista, että asetat [LUN Settings]-asetukseksi [Multi], kun lataat videoita ja valokuvia mediapalveluihin "PMB Portable" -ohjelmistolla. Video Out Asettaa kameran videolähtösignaalin liitettynä olevassa videolaitteistossa käytettävän TV-värijärjestelmän mukaiseksi. Eri maissa ja eri alueilla käytetään erilaisia TV-värijärjestelmiä. Jos haluat katsella kuvia televisiosta, sivulla 52 on kerrottu, mitä värijärjestelmää kameran käyttömaassa tai käyttöalueella käytetään. NTSC PAL Asettaa videolähtösignaalin NTSC-tilaan (käytetään esimerkiksi USA:ssa ja Japanissa). Asettaa videolähtösignaalin PAL-tilaan (käytetään esimerkiksi Euroopassa ja Kiinassa). 46 Memory Card Tool Lisätietoja käytöstä 1 sivu 43 Tämä asetus on näkyvissä vain, kun kameraan on asetettu muistikortti. Format Alustaa muistikortin. Muistikorttien toiminta kannattaa varmistaa alustamalla muistikortit, kun niitä käytetään ensimmäisen kerran tässä siis tallentaa tärkeät tiedot tietokoneeseen, ennen kuin alustat Kuvia ei voi kopioida Kun kopioit sisäisessä muistissa olevat tiedot muistikorttiin, uusi kansio luodaan. Et voi valita muistikortin määrättyä kansiota kohteeksi, johon tiedot tulisi kopioida. 47 Internal Memory Tool Lisätietoja käytöstä 1 sivu 43 Tämä asetus on näkyvissä vain, kun kameraan ei ole asetettu muistikorttia. Format Tällä toiminnolla alustetaan sisäiseen muistiin tallennetut tiedot. Huomaa, että alustaminen poistaa peruuttamattomasti kaikki tiedot sisäisestä muistista, suojatut kuvat mukaan lukien. 1 Valitse [Format] kallistamalla monivalitsinta asentoon v/v/b/b ja kallista monivalitsinta sitten asentoon B. Näkyviin tulee ilmoitus "All data on internal memory will be on suoritettu. Alustuksen peruuttaminen Valitse [Cancel] vaiheessa 2 ja paina sitten monivalitsinta. 48 Clock Settings Clock Settings Tällä asetetaan kellonaika ja päivämäärä. Lisätietoja käytöstä 1 sivu 43 1 Valitse [Clock Settings] kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta tai kallista sitä asentoon B. 2 Valitse päivämäärän näyttömuoto v/v ja paina sitten monivalitsinta. 3 Valitse kukin kohta b/b ja aseta numeroarvo v/v. 4 Valitse [OK] kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta. Kellon asetuksen peruuttaminen Valitse [Cancel] vaiheessa 4 ja paina sitten monivalitsinta. 49 Asetusten mukauttaminen Kuvien katseleminen televisiosta Kuvien katseleminen televisiosta Kuvia voi katsella televisiosta liittämällä kameran televisioon. Yhteys tai kuvanlaatu (HD (high definition)/sd (standard definition)) vaihtelee television tyypin tai kameran liittämisessä käytettyjen tuloliitäntöjen mukaan. Jos käytät kameraa muissa maissa, videolähtösignaalin tyyppi on ehkä vaihdettava kyseisessä paikassa käytettävän TV-värijärjestelmän mukaiseksi (sivulla 46). Kuva ei näy LCD-näytössä, kun kuvasignaali siirretään televisioon. Liittäminen tavalliseen 16:9 (laajakuva)- tai 4:3-televisioon HD (high definition) -laatuiset tallenteet muunnetaan SD (standard definition) -laatuisiksi toistoa varten. SD (standard definition) -kuvanlaadulla tallennetut kuvat toistetaan SD (standard definition) -laatuisina. VIDEO AUDIO A/V OUT -liitäntä A/Vliitäntäkaapeli (mukana) Keltainen/ valkoinen/punainen Toistettaessa HD (high definition) -videota SD (standard definition) -televisiossa videon ylä- ja alareunassa on musta alue. 50 Kuvien katseleminen televisiosta Liittäminen teräväpiirtotelevisioon HD (high definition) -kuvanlaadulla tallennetut kuvat toistetaan HD (high definition) -laatuisina. SD (standard definition) -kuvanlaadulla tallennetut kuvat toistetaan SD (standard definition) -laatuisina. HDMIliitäntä COMPONENT AUDIO HDMI OUT -liitäntä Vihreä/ sininen/ punainen Valkoinen/ punainen HDMI-kaapeli (myydään erikseen) A/V OUT -liitäntä A/V-komponenttikaapeli (myydään erikseen) Et voi liittää HDMI-kaapelia ja A/V-komponenttikaapelia samanaikaisesti. Kun käytössä on A/V-komponenttikaapeli (myydään erikseen) Kuvien katseleminen televisiosta Jos kytket ainoastaan komponenttivideoliittimet, audiosignaalia ei lähetetä. Kytke valkoinen ja punainen liitin, jos haluat lähettää audiosignaalin. Lähtöasetukset vaihtuvat automaattisesti toistettavien kuvien mukaan. Siksi kuva voi vääristyä, kun yhdistetyn television tila vaihtuu. Jos kamera on liitetty teräväpiirtotelevisioon komponenttikaapelilla ja tallennat videota HD (high definition) -kuvanlaadulla [ P], [ P], tai [ P], kuva näkyy televisiossa SD-laatuisena. Kun käytössä on HDMI-kaapeli (myydään erikseen) Älä liitä kameraa ja laitetta toisiinsa lähtöliittimiä käyttämällä. Kun kamera ja televisio on liitetty lähtöliittimillä, kuvaa ja ääntä ei toisteta.

11 Tällainen liitäntä voi myös vaurioittaa kameralle ja/tai siihen liitetylle laitteelle. Tämä toiminto ei ehkä toimi oikein joissakin HD-televisioissa. Et esimerkiksi voi ehkä katsoa videota HD-televisiossa tai kuulla ääntä HD-televisiosta. Käytä HDMI-kaapelia, joka on merkitty HDMI-logolla. 51 Kuvien katseleminen televisiosta Videokameran liittäminen televisioon videonauhurin kautta Liitä kamera videonauhurin LINE IN -tuloliitäntään A/Vliitäntäkaapelilla. Valitse videonauhurista signaalilähteeksi LINE (esimerkiksi VIDEO 1 tai VIDEO 2). Television ollessa monoääninen (televisiossa on vain yksi audiotuloliitäntä) Kytke A/V-liitäntäkaapelin keltainen liitin television tai videonauhurin videotuloliitäntään ja valkoinen (vasen kanava) tai punainen (oikea kanava) liitin audiotuloliitäntään. Tietoja TV-värijärjestelmistä Jos kuvia halutaan katsella television kuvaruudusta, televisiossa on oltava videotuloliitäntä ja A/V-liitäntäkaapeli. TV-värijärjestelmän on oltava yhteensopiva kamerasi kanssa. Seuraavassa luettelossa on mainittu eri maissa tai eri alueilla käytössä olevat TVvärijärjestelmät. NTSC-järjestelmä Bahamasaaret, Bolivia, Chile, Filippiinit, Ecuador, Etelä-Korea, Jamaika, Japani, Kanada, Keski-Amerikka, Kolumbia, Meksiko, Peru, Suriname, Taiwan, USA, Venezuela ym. PAL-järjestelmä Australia, Belgia, Espanja, Hollanti, Hongkong, Iso-Britannia, Italia, Itävalta, Kiina, Kuwait, Malesia, Norja, Portugali, Puola, Ruotsi, Saksa, Singapore, Slovakian tasavalta, Suomi, Sveitsi, Tanska, Thaimaa, Tsekin tasavalta, Unkari, Uusi- Seelanti ym. PAL-M-järjestelmä Brasilia PAL-N-järjestelmä Argentiina, Paraguay, Uruguay SECAM-järjestelmä Bulgaria, Guyana, Iran, Irak, Monaco, Ranska, Ukraina, Venäjä ym. 52 Vianmääritys Vianmääritys Jos kameran käytössä ilmenee ongelmia, yritä ratkaista ne seuraavien ohjeiden avulla. 1 Katso kohdat sivuilla Katkaise virta ja kytke se sitten uudelleen noin minuutin kuluttua. 3 Ota yhteys Sony-kauppiaaseen tai paikalliseen valtuutettuun Sonyhuoltoon. Kameraa korjattaessa saatetaan tarkistaa pieni osuus sisäisen muistin tiedoista ongelman selvittämiseksi. Sony-jälleenmyyjä ei kuitenkaan kopioi tai tallenna tietojasi. Napsauttamalla seuraavia otsikoita pääset sivulle, jolla on kuvattu ongelman oire ja korjausehdotukset. Akku ja virta Valokuvien/videoiden kuvaaminen Kuvien katseleminen 54 Kuvien poistaminen/ muokkaaminen Muistikortti Vianmääritys Sisäinen muisti 58 Tietokoneet 57 Muut Vianmääritys Akku ja virta Kameraan ei voi kytkeä virtaa. Akun varaus on lopussa tai sitä on jäljellä vain vähän. Liitä kamera käynnissä olevaan tietokoneeseen ja lataa akku täyteen (sivulla 14). Jos et voi kytkeä kameraa päälle akun lataamisenkaan jälkeen, irrota akku ja aseta se takaisin kameraan. Tarkista, että akku on asetettu oikein päin (sivulla 14). Jos kamera sammuu automaattisesti, sulje LCD-näyttö kääntämällä sitä sisäänpäin ja avaamalla se sitten uudelleen. Kameraa ei voi ladata. LCDnäytössä ei näy mitään ilmaisimia lataustilassa. Sulje LCD-näyttö ja liitä kamera tietokoneeseen USB-yhteyskaapelilla (mukana). Vahvista, että virta-/latausvalo palaa (oranssina). Akun lämpötila on liian alhainen. Poista akku ja aseta se lämpimään paikkaan. Akun lämpötila on liian korkea. Poista akku ja aseta se viileään paikkaan. USB-yhteyskaapelia ei ole kiinnitetty tietokoneeseen oikein. Irrota USB-yhteyskaapeli ja liitä se sitten uudelleen. Varmista, että käytät USB-yhteyskaapelia (mukana). Tietokone ei ole käynnissä. Kytke tietokoneen virta päälle. Tietokone on valmiustilassa (lepo- tai horrostila). Vapauta tietokone lepo- tai horrostilasta. Käytät USB-keskitintä. Et voi ladata akkua, jos käytät USB-keskitintä. Liitä kamera suoraan tietokoneen USB-liitäntään. Virta-/latausvalo ei pala oikein akkua ladattaessa. Lämpötila saattaa olla jokin muu kuin suositeltu käyttölämpötila. Lataa akku suositellussa lämpötilassa 10 C - 30 C. Lisätietoja on sivulla 63. Akun käyttöikä on lyhyt. Latausaika ei ole riittävä. Tämän kameran lataaminen saattaa kestää jonkin aikaa tietokoneesta riippuen. Lataa kameraa, kunnes näkyviin tulee kuvake. Virta katkeaa yllättäen. Jos kameraa ei käytetä noin viiteen minuuttiin virran ollessa kytkettynä, kameran virta katkeaa automaattisesti akun tyhjenemisen estämiseksi. Kytke virta kameraan uudelleen. 54 Vianmääritys Virta saattaa sammua automaattisesti kameran suojaamiseksi kameran tai akun lämpötilan mukaan. Tässä tilanteessa näyttöön tulee viesti ennen virran sammuttamista. Akun jäljellä olevan varauksen ilmaisin näyttää väärin. Näin voi käydä, kun kameraa käytetään erittäin kuumassa tai kylmässä paikassa. Näytetty akun jäljellä oleva varaus ei vastaa todellista varausta. Tyhjennä akku kokonaan ja lataa se sitten täyteen näytetyn varauksen korjaamiseksi. Akku on tyhjä. Lataa akku. Kameran toiminta on epävakaata, kun se on liitettynä tietokoneeseen. Käytät jotakin muuta USB-keskitintä tai USB-kaapelia kuin kameran mukana toimitettua USB-yhteyskaapelia. Varmista, että liität kameran suoraan tietokoneen USB-liitäntään USB-yhteyskaapelilla (mukana). Valokuvien/videoiden kuvaaminen Kamera ei tallenna kuvia. Tarkista sisäisen muistin tai muistikortin vapaa tila. Jos tila on täynnä, toimi jollakin seuraavista tavoista: Poista tarpeettomat kuvat (sivut 25, 40). Vaihda muistikortti. Videoiden tallennuksessa on suositeltavaa käyttää vähintään 1 Gt:n muistikorttia. Jatkuvalla kuvauksella voi kuvata noin 29 minuuttia. Paina (toisto) -painiketta ja aseta kamera kuvaustilaan, jos haluat ottaa valokuvia tai kuvata videota.

12 Powered by TCPDF ( Muistikortti on saattanut vioittua. Vaihda muistikortti toiseen. Kun videon kooksi on asetettu [ P] tai [ P], et voi kuvata videota sisäiseen muistiin. Akku on lähes tyhjä. Vianmääritys LCD-näytössä ei näy kuvattavia videoita tai valokuvia. Kamera on toistotilassa. Siirry tallennustilaan painamalla (toisto) -painiketta (sivulla 20). Päivämäärä ja aika eivät näy LCD-näytössä. Kuvauksen aikana päivämäärä ja kellonaika eivät näy. Ne näkyvät vain toiston aikana. Päivämäärä ja aika ovat näkyvissä 5 sekuntia sen jälkeen, kun kameran virta on kytketty päälle. Tallennuspäivämäärää ei ole kuvan päällä. Tämä kamera ei tue päivämäärien lisäämistä kuvan päälle. 55 Vianmääritys Näyttö on liian pimeä tai kirkas. Säädä LCD-näytön taustavalon kirkkautta (sivulla 45). Näyttöön ilmestyy pisteitä, jotka jäävät näyttöön. Tämä ei ole merkki viasta. Nämä pisteet eivät tallennu (sivulla 3). Kuvien katseleminen Kamera ei toista kuvia. Siirry toistotilaan painamalla (toisto) -painiketta (sivulla 24). Kansion tai tiedoston nimeä on muutettu tietokoneessa. Jos kuvatiedostoa on käsitelty tietokoneessa tai se on tallennettu jonkin muun mallisella kameralla, kuvan katsominen kameralla ei välttämättä onnistu. Muistikortti on saattanut vioittua. Vaihda muistikortti toiseen. Päivämäärä ja kellonaika eivät näy. Kameran ostohetkellä voimassa olleissa tehdasasetuksissa DISP-asetukseksi on määritetty AUTOMAATTINEN. Näin näytön ilmaisimet häviävät näkyvistä noin 5 sekunnin kuluttua. Jos haluat ilmaisimet uudelleen näkyviin, kallista monivalitsinta asentoon v (DISP) (sivulla 22). Kuva näyttää epätarkalta toiston alkuvaiheessa. Kuva saattaa näyttää epätarkalta toiston alkuvaiheessa kuvankäsittelyn vuoksi. Tämä ei ole merkki viasta. Kuvaa ei näy television kuvaruudussa. Katso [Video Out] -asetuksesta, onko videon lähtösignaali asetettu televisiosi värijärjestelmän mukaiseksi (sivulla 46). Tarkista, että liitäntä on tehty oikein (sivulla 50). Jos kameraan ja tietokoneeseen on kytketty USB-yhteyskaapeli, irrota se. Kuva ei näy tai ääni ei kuulu televisiosta. Jos käytät komponenttivideokaapelia, varmista, että A/V-liitäntäkaapelin punainen ja valkoinen liitin on kytketty (sivut 50, 51). Kuvan ylä- ja alareunasta sekä vasemmasta ja oikeasta reunasta saattaa puuttua pieni osa, kun kuvaa toistetaan liitetyssä televisiossa. Kameran LCD-näyttö voi näyttää kuvan koko näytössä (kaikkien kuvapisteiden näyttö). Tällöin kuvasta saattaa kuitenkin hävitä osa ylä- ja alareunasta sekä oikeasta ja vasemmasta reunasta, kun kuvaa toistetaan televisiossa, joka ei tue kaikkien kuvapisteiden näyttöä. 56 Vianmääritys Kun televisio yhdistetään A/V-liitäntäkaapelilla, kuvan ylä- ja alareunassa näkyy musta alue. Näin käy, kun HD (high definition) -tilassa tallennettua kuvaa katsellaan 4:3-televisiossa. Tämä ei ole merkki viasta. HD (high definition) -tilassa tallennettu kuva näkyy vääristyneenä. Aseta television laajakuvatila näyttämään 16:9-tilassa tallennettu kuva oikein. Tietokoneet Et voi asentaa "PMB"-ohjelmistoa. Tarkista "PMB"-ohjelmiston asentamiseen tarvittavat tietokoneympäristövaatimukset. Asenna "PMB"-ohjelmisto asianmukaisesti (sivulla 35). Kun olet muodostanut USB-yhteyden, "PMB Portable" ei käynnistä. Muodosta USB-yhteys sen jälkeen, kun tietokone käynnistetty. Aseta [LUN Settings]-asetukseksi [Multi] (sivulla 46). Liitä tietokone verkkoon. "PMB"-ohjelmisto ei toimi oikein. Lopeta "PMB" ja käynnistä tietokone uudelleen. Tietokone ei tunnista kameraa. Irrota laitteet tietokoneen USB-liitännästä näppäimistöä, hiirtä ja kameraa lukuun ottamatta. Irrota USB-yhteyskaapeli tietokoneesta ja kamerasta, käynnistä tietokone uudelleen ja liitä sitten kamera tietokoneeseen uudelleen asianmukaisesti (sivulla 30). Varmista, että tietokoneen median tarkistustyökalu otetaan käyttöön. Lisätietoja median tarkistustyökalusta on "PMB-Help" (sivulla 35). Asenna "PMB" (sivulla 35). Vianmääritys Kuvien poistaminen/muokkaaminen Kamera ei pysty poistamaan kuvaa. Poista suojaus (sivulla 41). Muistikortti Muistikorttia ei voi asettaa kameraan. Aseta se oikein päin. Olet alustanut muistikortin vahingossa. Kaikki muistikortin tiedot poistetaan alustuksen yhteydessä. Niitä ei voi palauttaa. 57 Vianmääritys Sisäinen muisti Kuvia ei voi toistaa eikä tallentaa sisäisen muistin avulla. Kamerassa on muistikortti. Poista se. Sisäisessä muistissa olevia tietoja ei voi kopioida muistikorttiin. Muistikortti on täynnä. Tarkasta kapasiteetti. Muistikortissa tai tietokoneessa olevia tietoja ei voi kopioida sisäiseen muistiin. Sisäiseen muistiin ei voi kopioida muistikortissa tai tietokoneessa olevia tietoja. Muut Linssi huurtuu. Siihen tiivistyy kosteutta. Katkaise kamerasta virta ja käytä kameraa aikaisintaan noin tunnin kuluttua. Kamera lämpenee, kun sitä käytetään pitkään. Tämä ei ole merkki viasta. Kielen asetusnäyttö tulee näkyviin, kun kameraan kytketään virta. Aseta kieli uudelleen (sivulla 45). Haluat muuttaa päivämäärää tai kellonaikaa. Aseta päivämäärä ja kellonaika uudelleen (sivulla 49). 58 Varoitusilmaisimet ja -ilmoitukset Ilmoitukset Jos jokin seuraavista ilmoituksista tulee näkyviin, noudata ohjeita. Error formatting internal memory Alusta sisäinen muisti uudelleen (sivulla 48).
