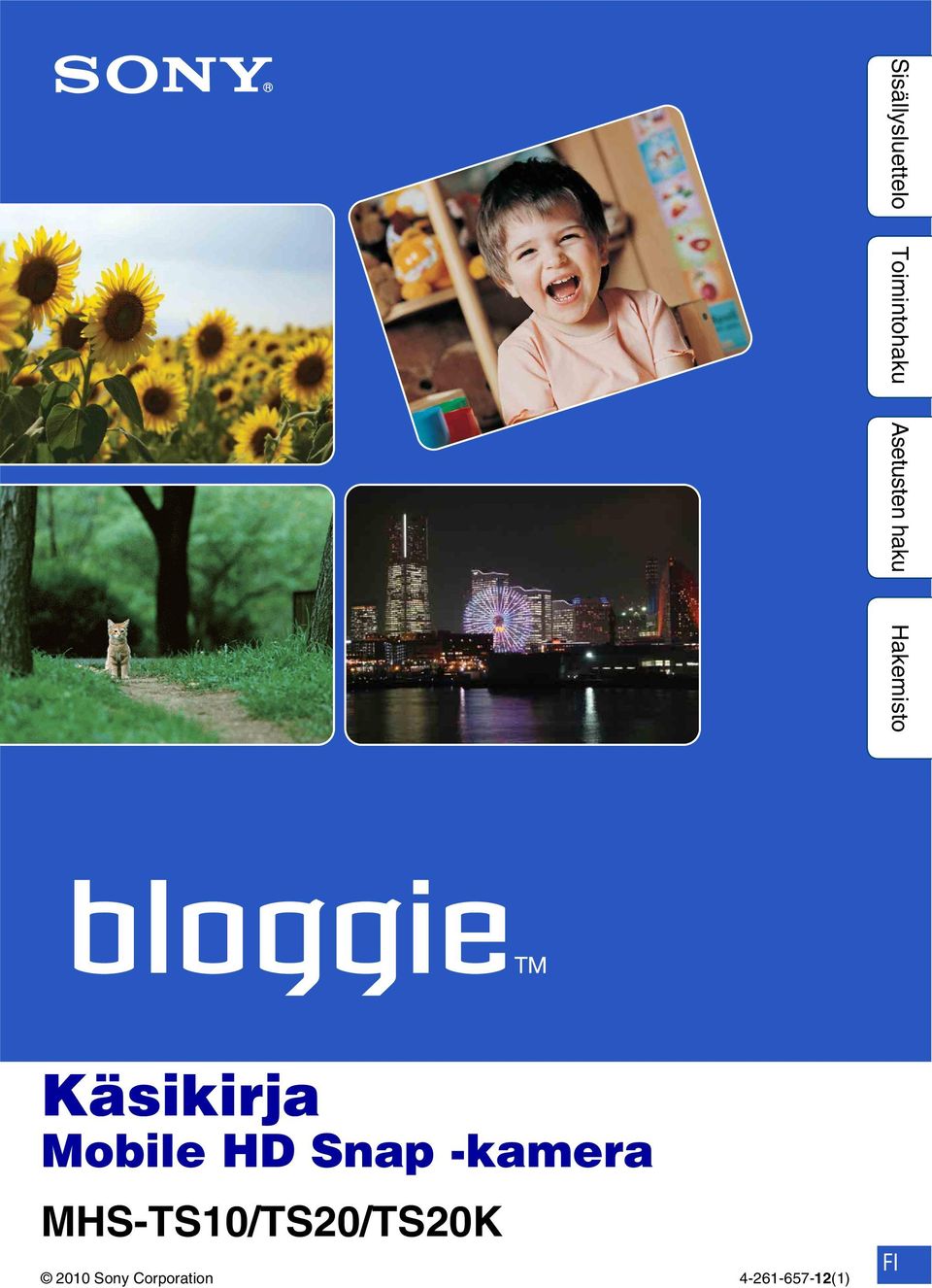

1 Käsikirja Mobile HD Snap -kamera MHS-TS10/TS20/TS20K 2010 Sony Corporation (1) FI

2 Käsikirjan käyttäminen Voit siirtyä vastaavalle sivulle napsauttamalla oikealla puolella olevaa painiketta. Tämä on kätevää silloin, kun etsit jotakin toimintoa, jota haluat tarkastella. Voit etsiä tietoja toiminnon mukaan. Voit etsiä tietoja käytön mukaan. Voit etsiä tietoja Asetukset-vaihtoehtojen luettelosta. Voit etsiä tietoja avainsanan mukaan. Tässä käsikirjassa käytetyt symbolit ja merkintätavat Tässä käsikirjassa toimintosarjat on merkitty nuolilla (t). Tee toiminnot nuolten osoittamassa järjestyksessä. Symbolit ovat kameran oletusasetuksissa näkyvässä muodossa. Oletusasetus on merkitty -symbolilla. Tarkoittaa kameran käyttöä koskevia varoituksia ja rajoituksia. z Tarkoittaa hyödyllisiä tietoja. 2 FI

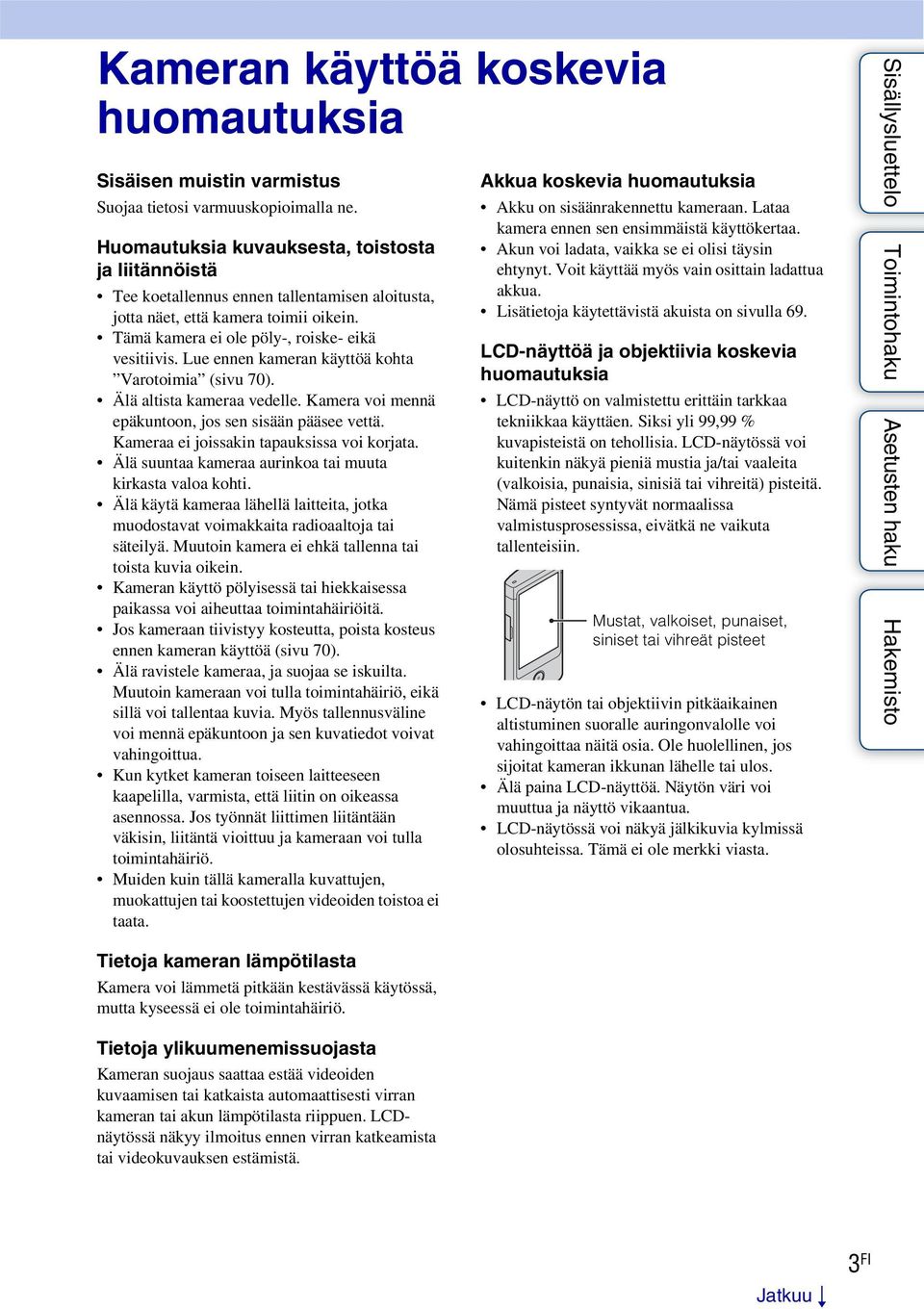

3 Kameran käyttöä koskevia huomautuksia Sisäisen muistin varmistus Suojaa tietosi varmuuskopioimalla ne. Huomautuksia kuvauksesta, toistosta ja liitännöistä Tee koetallennus ennen tallentamisen aloitusta, jotta näet, että kamera toimii oikein. Tämä kamera ei ole pöly-, roiske- eikä vesitiivis. Lue ennen kameran käyttöä kohta Varotoimia (sivu 70). Älä altista kameraa vedelle. Kamera voi mennä epäkuntoon, jos sen sisään pääsee vettä. Kameraa ei joissakin tapauksissa voi korjata. Älä suuntaa kameraa aurinkoa tai muuta kirkasta valoa kohti. Älä käytä kameraa lähellä laitteita, jotka muodostavat voimakkaita radioaaltoja tai säteilyä. Muutoin kamera ei ehkä tallenna tai toista kuvia oikein. Kameran käyttö pölyisessä tai hiekkaisessa paikassa voi aiheuttaa toimintahäiriöitä. Jos kameraan tiivistyy kosteutta, poista kosteus ennen kameran käyttöä (sivu 70). Älä ravistele kameraa, ja suojaa se iskuilta. Muutoin kameraan voi tulla toimintahäiriö, eikä sillä voi tallentaa kuvia. Myös tallennusväline voi mennä epäkuntoon ja sen kuvatiedot voivat vahingoittua. Kun kytket kameran toiseen laitteeseen kaapelilla, varmista, että liitin on oikeassa asennossa. Jos työnnät liittimen liitäntään väkisin, liitäntä vioittuu ja kameraan voi tulla toimintahäiriö. Muiden kuin tällä kameralla kuvattujen, muokattujen tai koostettujen videoiden toistoa ei taata. Akkua koskevia huomautuksia Akku on sisäänrakennettu kameraan. Lataa kamera ennen sen ensimmäistä käyttökertaa. Akun voi ladata, vaikka se ei olisi täysin ehtynyt. Voit käyttää myös vain osittain ladattua akkua. Lisätietoja käytettävistä akuista on sivulla 69. LCD-näyttöä ja objektiivia koskevia huomautuksia LCD-näyttö on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99 % kuvapisteistä on tehollisia. LCD-näytössä voi kuitenkin näkyä pieniä mustia ja/tai vaaleita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Nämä pisteet syntyvät normaalissa valmistusprosessissa, eivätkä ne vaikuta tallenteisiin. Mustat, valkoiset, punaiset, siniset tai vihreät pisteet LCD-näytön tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa näitä osia. Ole huolellinen, jos sijoitat kameran ikkunan lähelle tai ulos. Älä paina LCD-näyttöä. Näytön väri voi muuttua ja näyttö vikaantua. LCD-näytössä voi näkyä jälkikuvia kylmissä olosuhteissa. Tämä ei ole merkki viasta. Tietoja kameran lämpötilasta Kamera voi lämmetä pitkään kestävässä käytössä, mutta kyseessä ei ole toimintahäiriö. Tietoja ylikuumenemissuojasta Kameran suojaus saattaa estää videoiden kuvaamisen tai katkaista automaattisesti virran kameran tai akun lämpötilasta riippuen. LCDnäytössä näkyy ilmoitus ennen virran katkeamista tai videokuvauksen estämistä. Jatkuu r 3 FI

4 Kuvadatan yhteensopivuus Tämä kamera tukee MP4 -muotoa videoiden tiedostomuotona. Siksi tällä kameralla kuvattuja videoita ei voi toistaa laitteilla, jotka eivät tue MP4 -muotoa. Tämä kamera ei tue AVCHD -muotoa eikä sillä siksi voi kuvata tai toistaa AVCHD - muotoisia videoita, kuten digitaalisella HDvideokameralla kuvattuja videoita. Tällä kameralla kuvatut valokuvat pakataan ja tallennetaan JPEG-muodossa. Niiden tiedostotunniste on.jpg. Tämä kamera on DCF (Design rule for Camera File system) -yleisstandardin vaatimusten mukainen. Standardin on määritellyt JEITA (Japan Electronics and Information Technology Industries Association). Sony ei takaa, että tällä kameralla voi toistaa muilla laitteilla tallennettuja tai muissa laitteissa muokattuja kuvia eikä sitä toistavatko muut laitteet tällä kameralla tallennettuja kuvia. Tekijänoikeutta koskeva varoitus Televisio-ohjelmat, elokuvat, videonauhat ja muut materiaalit voivat olla tekijänoikeuksien suojaamia. Niiden luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Ei korvauksia vahingoittuneesta sisällöstä tai tallennuksen epäonnistumisesta Sony ei anna korvauksia epäonnistuneista tallennuksista tai tietojen katoamisesta kamerassa, tallennusvälineessä tms. ilmenevän toimintahäiriön vuoksi. Tässä käsikirjassa käytetyt kuvat Tämän käsikirjan esimerkeissä käytetyt kuvat ovat jäljennettyjä kuvia, eivät tällä kameralla otettuja todellisia kuvia. Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta. Videoiden toistamista muissa laitteissa koskevia huomautuksia Tämä kamera on MPEG-4 AVC/H.264 Main Profile -yhteensopiva, ja sillä voi kuvata HD (teräväpiirto) -laatuista kuvaa. Tämän vuoksi tällä videokameralla kuvattua HD (teräväpiirto) -laatuista kuvaa ei voi toistaa laitteissa, jotka eivät ole MPEG-4 AVC/H.264 -yhteensopivia. 4 FI

5 Näin toimii Bloggie Tallenna elämäsi Juhlissa Voit ottaa valokuvia, joiden tarkkuus on jopa 12M ( ), ja videoita, joiden tarkkuus on jopa p (full highvision) (sivu 36, 37). Voit ottaa valokuvia myös videon kuvauksen aikana (sivu 31). Kävelyllä Pienikokoisen Bloggie -kameran voit ottaa mukaasi milloin vain, minne vain. Ota se esiin ja kuvaa tavalliseen tapaan. Matkalla Liitä Bloggie -kameraan 360 Video -objektiivi ja kuvaa jännittäviä 360 asteen panoraamakuvia ympäristöstäsi. Sisäiseen muistiin ladatulla Bloggie-ohjelmistolla voit toistaa 360 asteen panoraamakuvia (sivu 34). (vain MHS-TS20K) Jatkuu r 5 FI

6 Jaa kokemuksesi Kytkeminen televisioon Kytke Bloggie -kamerasi televisioon HDMI-kaapelilla (myydään erikseen), ja nauti kuvistasi suurella ruudulla (sivu 60). Kuvien tuominen ja lataaminen Voit ladata kuvia helposti sisäiseen muistiin ladatulla Bloggie-ohjelmistolla (sivu 24, 50). Voit myös valita jaettavat kuvat ja niiden jakosivuston etukäteen (Share it Later) (sivu 43). 6 FI

7 Sisällysluettelo Kameran käyttöä koskevia huomautuksia Aloittaminen Käsikirjan käyttäminen 2 Kameran käyttöä koskevia huomautuksia 3 Näin toimii Bloggie 5 Toimintohaku 10 Asetusten haku 11 Osien tunnistaminen 13 Luettelo näytön painikkeista ja kuvakkeista 14 Kameran kannatteleminen 16 Kosketusnäytön käyttäminen 18 Mukana toimitettujen varusteiden tarkastaminen 20 Kameran lataaminen 21 Ohjelmiston asentaminen 24 Kielen ja kellonajan asettaminen 26 Kuvaaminen Kuvaaminen (valokuvat) 28 Kuvaaminen (videot) 30 Zoomaus 32 Self-Timer Video -kuvien kuvaaminen (vain MHS-TS20K) 34 Photo Size 36 Movie Size 38 7 FI

8 Katseleminen Tietokone Asetukset Televisio Katseleminen 39 Toistozoom 41 Delete 42 Share it Later 43 Äänenvoimakkuuden säätö 45 Suositeltava tietokoneympäristö 46 Bloggie-ohjelmiston käyttäminen 48 Kuvien tuominen tietokoneeseen 49 Kuvien lataaminen mediapalveluun 50 Asetusten määrittäminen 11 Kuvien katseleminen televisiosta 60 Vianmääritys Vianmääritys 62 Varoitusilmaisimet ja -ilmoitukset 66 8 FI

9 Muut Hakemisto Tallennettavissa olevien valokuvien määrä ja videoiden kesto 68 Sisäinen akku 69 Varotoimia 70 Tekniset tiedot 71 Hakemisto 73 9 FI

10 Toimintohaku Valokuvien kuvaaminen Kuvaaminen (valokuvat) 28 Videoiden kuvaaminen Kuvaaminen (videot) 30 Kuvakoon muuttaminen Photo Size 36 Movie Size 38 Kuvien poistaminen Delete 42 Format 58 Suurennettujen kuvien katseleminen Kellonajan asetusten muuttaminen Asetusten palauttaminen Toistozoom 41 Date & Time Setting 59 Initialize 55 Katseleminen televisiosta Kytkeminen HDMI-kaapelilla (myydään erikseen) 60 Ladattavien kuvien merkitseminen Share it Later asteen näkymän kuvaaminen (vain MHS-TS20K) 360 Video -objektiivi FI

11 Asetusten haku Asetusten määrittäminen Alla olevassa taulukossa tarkoittaa asetusta, jota voi muuttaa, ja tarkoittaa asetusta, jota ei voi muuttaa. Toiminnot Kuvaustila Toistotila Protect Beep Language Setting Demo Mode Initialize HDMI Output LUN Settings Format Date & Time Setting Asetusten tekeminen 1 Paina ON/OFF (virta) -painiketta. ON/OFF (virta) -painike 2 Kosketa (Settings). Jatkuu r 11 FI

12 3 Kosketa haluamiasi kohtia. Voit vierittää näkyviin tulevia kohtia vetämällä sormellasi ylös tai alas LCD-näytössä. 4 Kosketa haluamaasi tilaa. 5 Kosketa [Back]. 12 FI

13 Osien tunnistaminen A Kaiutin B Objektiivi C Lenkki rannehihnaa varten D LCD-kosketusnäyttö E Videopainike F Mikrofoni G ON/OFF (virta) -painike Voit sammuttaa kameran pakotetusti pitämällä ON/OFF (virta) -painiketta painettuna vähintään 7 sekunnin ajan. H Latauksen merkkivalo I (suljin) -painike J Jalustan liitäntä K (USB) -liitäntä L Liitännän suojus M HDMI OUT -liitäntä (60) 13 FI

14 Luettelo näytön painikkeista ja kuvakkeista Näytön painikkeet ja kuvakkeet ilmaisevat kameran eri tiloja. Kuvaamisen valmiustilassa Kuvattaessa videoita Toistettaessa Painikkeet Näyttö Merkitys Asetukset Zoomauskerroin Itselaukaisin Kuvakoon muuttaminen Toisto Pikasiirto taaksepäin/toisto/ pikasiirto eteenpäin Hakemisto Poista Share it later Äänenvoimakkuuden säätö Äänenvoimakkuus Kuvakkeet Näyttö Merkitys Akun jäljellä oleva varaus Akun vähäisen varauksen varoitus Photo Size (kuvasuhde/ tarkkuus) Movie Size (pystykuvaustarkkuus/ kuvataajuus) Itselaukaisin Tallennettavissa olevien valokuvien määrä z AE/AF-lukko 00:00:12 Tallennusaika 0:12 Tallennusaika (min:s) Toistettavan kuvan 9:30 AM tallennuspäivä/-aika z Videon kuvaamisen aikana Share it later Jatkuu r 14 FI

15 Näyttö Merkitys Suojaa Ylikuumenemisvaroitus 00:00:12 Laskuri Huomautuksia Ilmaisimet ja niiden sijainnit on esitetty vain esimerkinomaisina. Todellisessa tilanteessa ne voivat olla erilaiset. Näyttö siirtyy sekä vaaka- että pystysuunnassa kameran kuvasuhteen mukaan. Ne katoavat näkyvistä noin 4 sekunnin kuluttua. Voit poistaa ne näkyvistä tai tuoda ne näkyviin koskettamalla LCD-näyttöä. 15 FI

16 Kameran kannatteleminen Varmista, ettei sormesi peitä objektiivia tai mikrofonia kuvaamisen aikana. Älä pidä kiinni USB-liitännästä. Kiinnitä hihna ja pujota kätesi hihnan lävitse, jotta kamera ei putoa ja vahingoitu. Koukku Jatkuu r 16 FI

17 zvideoiden kuvaaminen kamera pystysuunnassa Kuvasta tulee pystysuuntainen. Television tai tietokoneen ruudussa toistettaessa kuvan vasemmassa ja oikeassa reunassa on musta reunus. Tätä kuvaustapaa kannattaa käyttää pystysuuntaisia kohteita kuvattaessa. 17 FI

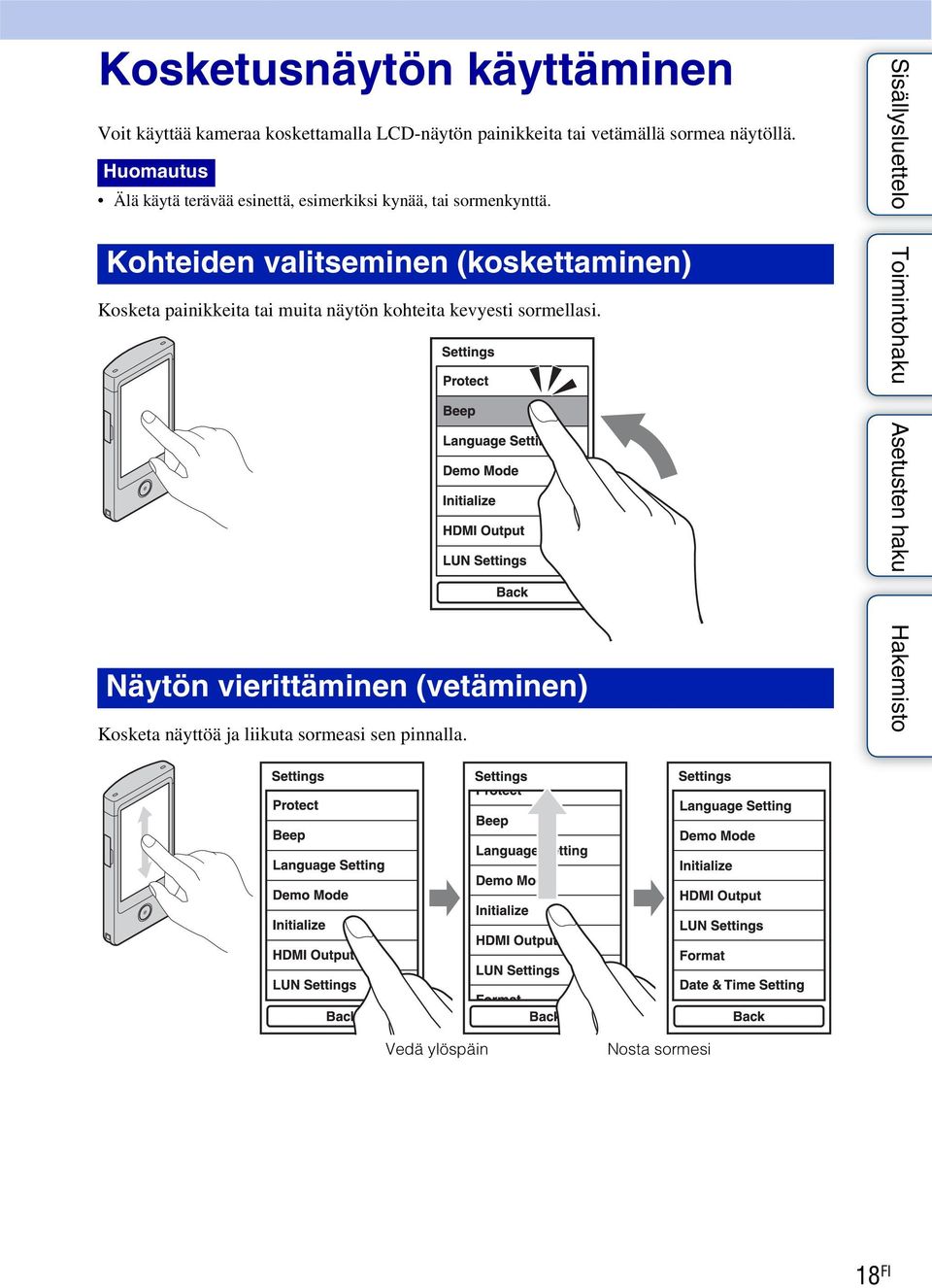

18 Kosketusnäytön käyttäminen Voit käyttää kameraa koskettamalla LCD-näytön painikkeita tai vetämällä sormea näytöllä. Huomautus Älä käytä terävää esinettä, esimerkiksi kynää, tai sormenkynttä. Kohteiden valitseminen (koskettaminen) Kosketa painikkeita tai muita näytön kohteita kevyesti sormellasi. Näytön vierittäminen (vetäminen) Kosketa näyttöä ja liikuta sormeasi sen pinnalla. Vedä ylöspäin Nosta sormesi 18 FI

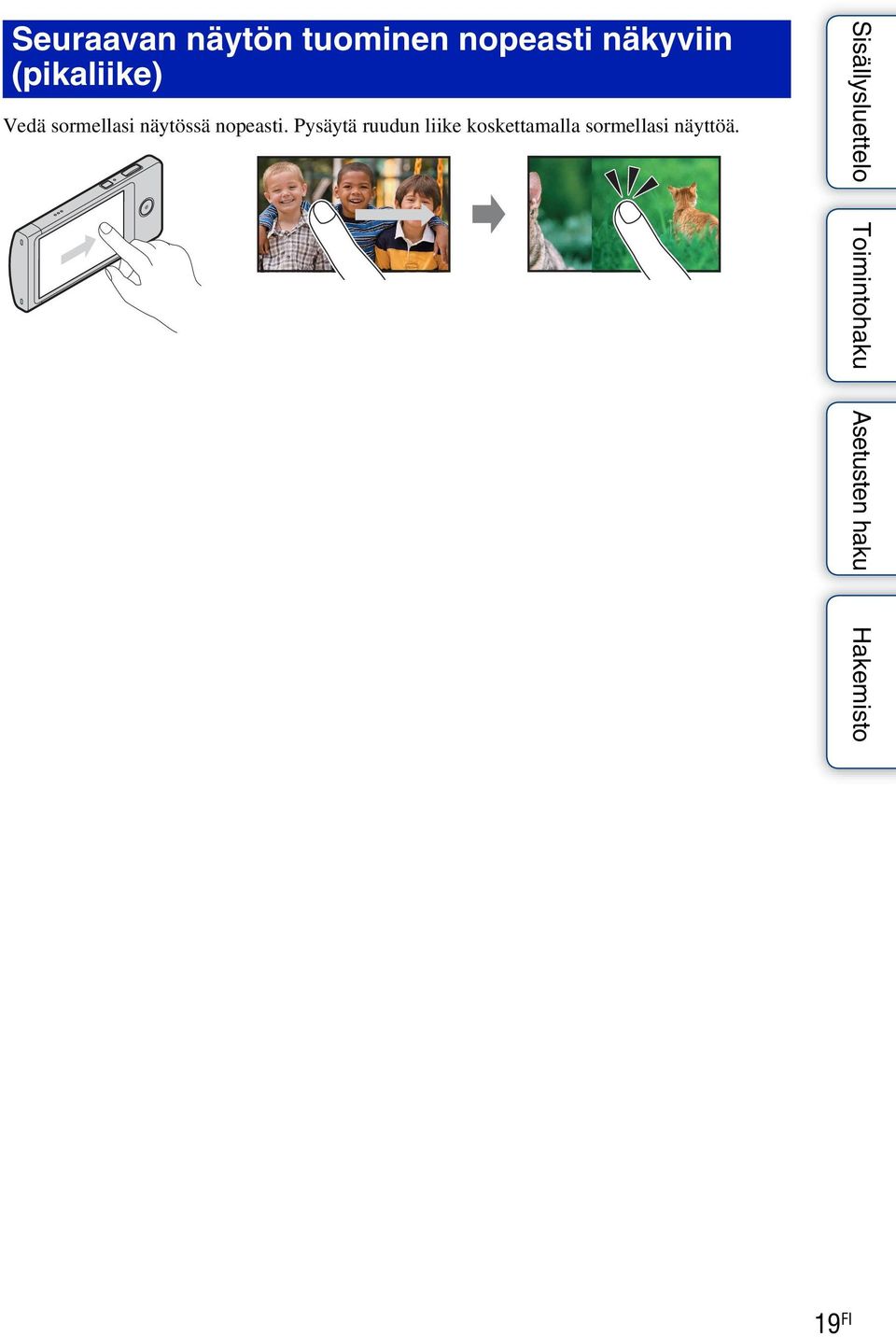

19 Seuraavan näytön tuominen nopeasti näkyviin (pikaliike) Vedä sormellasi näytössä nopeasti. Pysäytä ruudun liike koskettamalla sormellasi näyttöä. 19 FI

20 Mukana toimitettujen varusteiden tarkastaminen USB-yhteyskaapeli (1) 360 Video -objektiivi VCL-BPP2 (1)/360 Video -objektiivin kotelo (1) (vain MHS-TS20K) Rannehihna (1) Ohjelmisto (sivu 24, 48) Kameran sisäisen muistin sisältö on seuraava: Bloggie-ohjelmisto (sovellusohjelma) Bloggie-käsikirja (tämä opas) Käyttöopas (1) Tärkeä huomautus (1) 20 FI

21 Kameran lataaminen Kameran akku latautuu aina, kun kamera on kytketty käynnissä olevaan tietokoneeseen. 1 Katkaise virta kamerasta painamalla ON/OFF (virta) -painiketta. 2 Paina PUSH -kohtaa kameran pohjassa. USB-liitäntä tulee ulos kuvassa esitetyllä tavalla. PUSH ON/OFF (virta) -painike USB-liitäntä 3 Kytke kamera käynnissä olevaan tietokoneeseen USB-yhteyskaapelilla (mukana). Latauksen merkkivalo palaa oranssina ja lataaminen alkaa. Kun latauksen merkkivalo sammuu, lataus on valmis. Latauksen merkkivalo voi sammua, jos lämpötila ei ole suositellulla käyttölämpötila-alueella (10 C 30 C). USByhteyskaapeli (mukana) Latauksen merkkivalo Työnnä, kunnes liitin on kokonaan paikallaan Jatkuu r 21 FI

22 4 Kun lataus on päättynyt, poista USB-yhteys kameran ja tietokoneen väliltä. Asenna Bloggie-ohjelmisto (ladattu valmiiksi sisäiseen muistiin) edellä kuvattujen toimien jälkeen. Huomautuksia Kameraa ei voi käyttää, kun se on kytkettynä tietokoneeseen. Irrota kamera ennen käyttöä. Älä käytä liiallista voimaa kameran kytkemisessä tietokoneeseen. Se voi vahingoittaa kameraa tai tietokonetta. Jos kytket kameran kannettavaan tietokoneeseen, jota ei ole kytketty verkkovirtaan, tietokoneen akku voi tyhjentyä nopeasti. Älä jätä kameraa kytketyksi tietokoneeseen pitkäksi ajaksi. Akku ei ehkä lataudu tai yhteyttä ei voi muodostaa mukautettujen tai yksittäiskappaleina koottujen tietokoneiden kanssa. Lataustoiminto ei ehkä toimi kaikentyyppisten kytkettyjen USB-laitteiden kanssa. Jos et käytä kameraa pitkään aikaan, akun toimintakyvyn varmistamiseksi kamera on syytä ladata 6 12 kuukauden välein. USB-yhteyden poistaminen Suorita vaiheet 1 3 ennen seuraavia toimia: USB-yhteyskaapelin irrottaminen Kameran virran katkaiseminen. 1 Kaksoisnapsauta tehtäväpalkissa olevaa yhteyden katkaisukuvaketta. 2 Napsauta (USB Mass Storage Device) t [Stop]. 3 Tarkasta vahvistusikkunassa oleva laite ja napsauta sitten [OK]. Windows Vista Windows XP Yhteyden katkaisukuvake Huomautus Jos käytät Macintosh-tietokonetta, katkaise kameran yhteys tietokoneeseen vetämällä aseman symboli Roskakori -symbolin kohdalle. zusb-liitännän asettaminen alkuasentoonsa Työnnä USB-liitäntää nuolen suuntaa, kunnes se napsahtaa paikalleen. Jatkuu r 22 FI

23 zkauanko kameran lataaminen kestää? Latausaika Täyden latauksen vaatima aika Noin 200 min Täysin tyhjän akuin latautumisaika, kun lämpötila on 25 C. Tietyissä tilanteissa tai olosuhteissa lataaminen voi kestää pitempään. zmiten pitkään kameralla voi kuvata tai toistaa kuvia? Vakioakun käyttöikä Jatkuva kuvausaika* 2 Tyypillinen kuvausaika* 3 Toistoaika Noin 150 min Kuvausaika* 1 Noin 120 min Noin 70 min * 1 Kuvausaika, kun kuvan kooksi on määritetty [ p]. * 2 Jatkuva kuvausaika näyttää arvioidun jäljellä olevan kuvausajan täyteen ladatulla akulla. Voit kuvata videota yhtäkestoisesti noin 29 minuuttia. Kuvaaminen loppuu myös, jos tiedoston koko ylittää 2 Gt. * 3 Tyypillinen kuvausaika näyttää arvioidun kuvausajan täyteen ladatulla akulla, kun kuvataan lyhyitä aikoja kerrallaan, virta katkaistaan ja kytketään taas päälle ja käytetään zoomausta. zakussa jäljellä olevan varauksen tarkastaminen Akun varaustilan ilmaisin näkyy LCD-näytön oikeassa yläkulmassa. Korkea Matala Jäljellä olevan varauksen ilmaisin ei ehkä näytä oikeaa varausta tietyissä olosuhteissa. Jos kamera käyttää akun virtaa eikä sitä käytetä noin 5 minuuttiin, kameran virta katkeaa automaattisesti akun säästämiseksi (automaattinen virrankatkaisutoiminto). Kielen ja kellonajan asetusnäyttö tulee näkyviin, kun kameraan kytketään päälle ensimmäisen kerran (sivu 26). Akun jäljellä olevan varauksen ilmaisin näyttää oikean lukeman noin minuutin kuluessa. 23 FI

24 Ohjelmiston asentaminen Bloggie-ohjelmistolla (ladattu valmiiksi sisäiseen muistiin) voi tehdä seuraavat toimet: tuoda kameralla kuvattuja kuvia tietokoneeseen ja toistaa niitä siinä. ladata kuvia verkkopalveluun. 1 Kytke virta kameraan painamalla ON/OFF (virta) -painiketta. ON/OFF (virta) -painike 2 Kytke kamera (virta kytkettynä) tietokoneeseen (sivu 21). Kun USB-yhteys on muodostettu, kameran LCD-näytössä näkyy [Mass Storage]. 3 Aloita asennusohjelma. Windows 7 1 Valitse automaattisen käynnistyksen ikkunassa [Open folder to view files]. 2 Kaksoisnapsauta kansiossa olevaa Setup_Bloggie_Windows.exe -tiedostoa. Windows Vista/Windows XP 1 Valitse automaattisen käynnistyksen ikkunassa [Setup Bloggie Software]. Jatkuu r 24 FI

25 Jos automaattisen käynnistyksen ikkuna ei tule näkyviin, valitse [Start] t [Computer] (Windows XP:ssä [My Computer]) ja kaksoisnapsauta sitten [Bloggie Software] t Setup_Bloggie_Windows.exe. Macintosh 1 Kaksoisnapsauta [BLOGGIE_SW]-kuvaket 2 Kaksoisnapsauta [Setup Bloggie Mac.dmg]. 3 Kaksoisnapsauta Bloggie -kuvaketta. 4 Valitse [Install] ja viimeistele asennus näytössä näkyvien ohjeiden mukaisesti. 5 Kun asennus on valmis, poista kameran ja tietokoneen välinen USByhteys (sivu 22). Lisätietoja Bloggie-ohjelmistosta: sivu 48. Huomautuksia Jos kytket tietokoneeseen virran tai käynnistät sen uudelleen, kun kamera on kytkettynä tietokoneeseen, kameraan voi tulla toimintahäiriö. Sammuta silloin kamera pakotetusti pitämällä ON/OFF (virta) -painiketta painettuna yli 7 sekunnin ajan. Irrota kamera tietokoneesta ennen tietokoneen käynnistämistä uudelleen tai virran kytkemistä tietokoneeseen. Kameran tallennuskapasiteetti ei lisäänny, vaikka poistaisit [Bloggie Software]-kansion Setup_Bloggie_Windows.exe / Setup_Bloggie_Mac.dmg -tiedoston kaltaiset tiedostot. 25 FI

26 Kielen ja kellonajan asettaminen 1 Paina ON/OFF (virta) -painiketta. Kameran virta kytkeytyy. Näkyviin tulee esittelyvideo, kun kytket virran kameraan ensimmäisen kerran. 2 Valitse haluamasi kieli ja kosketa sitten [Next]. 3 Valitse haluamasi päivämäärän näyttömuoto ja kosketa sitten [Next]. 4 Valitse kesäaika [On]/[Off] ja kosketa sitten [Next]. 5 Valitse haluamasi päivämäärä ja kellonaika vierittämällä asetuksia ja kosketa [OK]. Keskiyö ilmaistaan muodossa 12:00 AM ja keskipäivä muodossa 12:00 PM. ON/OFF (virta) -painike Jatkuu r 26 FI

27 zpäivämäärän ja kellonajan asettaminen uudelleen Kosketa (Settings) ja valitse [Date & Time Setting] (sivu 59). 27 FI

28 Kuvaaminen (valokuvat) 1 Paina ON/OFF (virta) -painiketta. 2 Sommittele kuva. Varo, ettei sormesi ole objektiivin päällä. Voit lähentää kuvaa koskettamalla T/W (zoomaus) -palkin T-symbolia ja loitontaa kuvaa koskettamalla W-symbolia. 3 Paina (suljin) -painike puoliväliin. Kun kuva on tarkentunut kohteeseen, kamera antaa äänimerkin, ja näytön yläreunaan syttyy z (AE/AFlukko) -merkkivalo. ON/OFF (virta) -painike AE/AF-lukkoilmaisin (suljin) -painike 4 Paina (suljin) -painike pohjaan. Jatkuu r 28 FI

29 zvalokuvattaessa kohdetta, johon on vaikea tarkentaa Lyhyin mahdollinen kuvausetäisyys on noin 10 cm. Jos kamera ei pysty tarkentamaan kohteeseen automaattisesti, valotuksen/tarkennuksen (AE/AF) lukituksen ilmaisin alkaa vilkkua hitaasti eikä äänimerkkiä kuulu. Sommittele kuva uudelleen. Tarkennus voi olla hankalaa seuraavissa tilanteissa: Valoa on vähän ja kohde on kaukana. Kontrasti kohteen ja taustan välillä on heikko. Kohde on lasin takana. Kohde liikkuu nopeasti. Näkyvissä on valon heijastumia tai kiiltäviä pintoja. Kohde vilkkuu. Kohde on taustavalaistu. zkuvattaessa muotokuvaa Kun kamera tunnistaa kasvot, näkyvin tulee valkoinen kehys ja kamera tarkentaa automaattisesti kasvoihin sekä säätää valotuksen niiden mukaan. Kehys muuttuu vihreäksi, kun kasvot on tarkennettu ja (suljin) -painike on painettu puoliväliin. Kamera ei ehkä tunnista kasvoja kaikissa kuvausolosuhteissa. 29 FI

30 Kuvaaminen (videot) 1 Paina ON/OFF (virta) -painiketta. 2 Sommittele kuva. Varo, ettei sormesi ole objektiivin päällä. Voit lähentää kuvaa pitämällä sormeasi T/W (zoomaus) -palkin T-symbolin kohdalla ja loitontaa kuvaa pitämällä sormeasi W-symbolin kohdalla. 3 Paina videopainiketta. Kun haluat lopettaa videon kuvaamisen, paina videopainiketta uudelleen. ON/OFF (virta) -painike Videopainike Huomautuksia Voit kuvata yhtäkestoisesti noin 29 minuuttia. Yksittäisen videotiedoston enimmäiskoko on 2 Gt. Kamera lopettaa videon tallentamisen ennen 29 minuutin aikaa, jos kuvattavan videotiedoston koko saavuttaa noin 2 Gt. Jatkuu r 30 FI

31 zvalokuvien kuvaaminen videon kuvaamisen aikana Paina (suljin) -painike kokonaan alas videon kuvaamisen aikana. Otettu valokuva näkyy pienenä kameran LCD-näytössä. Kuvakoot ovat videon koon mukaan seuraavat: p: ( ) p/60p: ( ) zmikä on kameran käyttämä tallennusmenetelmä? MPEG-4 AVC/H.264-tiedostomuodossa kamera tukee teräväpiirtokuvia, joiden tehollisten pyyhkäisyjuovien kokonaismäärä on 1080 tai 720. Tallennettavien kuvapisteiden kokonaismäärä on tai , noin 30 tai 60 kuvaa sekunnissa, ja kuva tallennetaan progressiivisessa muodossa. MPEG: Moving Picture Experts Group AVC: Advanced Video Codec MPEG-4 AVC/H.264 on videokamerastandardi, jossa HD (teräväpiirto) -kuvia tallennetaan käyttämällä erittäin tehokasta pakkaustekniikkaa. Nykyiseen kuvien pakkaustekniikkaan verrattuna MPEG-4 AVC/H.264 -tekniikalla kuvia voidaan pakata tehokkaammin. 31 FI

32 Zoomaus Voit suurentaa kuvaa kuvaamisen aikana. Kameran zoomaustoiminto voi suurentaa kuvan enintään 4-kertaiseksi. 1 Kosketa jatkuvasti T tai W. Kosketa jatkuvasti T, jos haluat lähentää kuvaa, tai W, jos haluat loitontaa sitä. Huomautuksia Tässä kamerassa voi käyttää vain digitaalizoomausta. Zoomauksella ei ehkä voi lähentää tai loitontaa kuvaa tasaisesti. Kuvien digitaalinen käsittely heikentää kuvanlaatua. T-puoli W-puoli 32 FI

33 Self-Timer 1 Kosketa kuvaamisen valmiustilassa (Self-Timer). Kosketa LCD-näyttöä, kun näytössä ei näy mitään. 2 Kosketa haluamaasi tilaa. (Off) Itselaukaisin ei ole käytössä. (2 s) Itselaukaisimen viive on 2 sekuntia. Kun painat (suljin)- tai videopainiketta, itselaukaisimen kuvake vilkkuu ja kamera ottaa kuvan nopeiden äänimerkkien jälkeen. (10 s) Itselaukaisimen viive on 10 sekuntia. 33 FI

34 360 Video -kuvien kuvaaminen (vain MHS-TS20K) Kun kiinnität kameraan mukana toimitetun 360 Video -objektiivin, voit kuvata 360 asteen kuvia kameran ympärillä olevasta alueesta. 1 Ota 360 Video -objektiivi ulos kotelostaan. 2 Paina ON/OFF (virta) -painiketta. 3 Kiinnitä 360 Video -objektiivi kameraan kuvassa esitetyn suuntaisesti. Kamera siirtyy automaattisesti 360 Video -tilaan, ja LCDnäyttöön tulee ympyrän muotoinen kuva. ON/OFF (virta) -painike 4 Aloita kuvaaminen (sivu 28, 30). Huomautuksia Älä kiinnitä tai irrota 360 Video -objektiivia kuvaamisen aikana. Valokuvan koko on aina 8M (16:9) ja videokuvan koko p. Kun kiinnität 360 Video -objektiivin kameraan, et voi käyttää zoomausta tai tehdä asetuksia. Älä kannattele kameraa vain 360 Video -objektiivista. Jatkuu r 34 FI

35 zkameran asettaminen pystyasentoon Aseta 360 Video -objektiivin kotelon alaosa kameran alaosaan. z360 Video -objektiivin irrottaminen Vedä 360 Video -objektiivia vastakkaiseen suuntaan kuin kiinnitettäessä. 360 Video -kuvien katseleminen Voit toistaa 360 Video -kuvia tietokoneessa Bloggie-ohjelmistolla. Lisätietoja Bloggieohjelmiston asennuksesta: sivu 24. Kamerassa katseltava kuva Tietokoneessa Bloggie-ohjelmistolla katseltava kuva. Ympyrän muotoinen kuva 360 Video -kuva Huomautuksia Muunnettuja 360 Video -kuvia ei voi katsella kamerassa. Kun toistat 360 Video -kuvia, kuvien tarkkuus on pienempi kuin tavallisten kuvien. 35 FI

36 Photo Size Valokuvan koko määrittää kuvaa otettaessa tallentuvan kuvatiedoston koon. Jos valokuvan koko on suuri, kuva tulostuu tarkasti paperille. Toisaalta jos valokuvan koko on pieni, voidaan tallentaa enemmän kuvia. 1 Kosketa kuvaamisen valmiustilassa (kuvakoon muuttaminen). Kosketa LCD-näyttöä, kun näytössä ei näy mitään. 2 Kosketa haluamaasi kokoa [Photo Size] -luettelossa. Photo Size Käyttöohjeita Kuvien määrä ( ) Enintään A3+-tulosteille Vähemmän ( ) Teräväpiirtotelevisioissa katselua varten ja enintään A4-tulosteille ( ) Teräväpiirtotelevisioissa katselua varten Enemmän Tulostaminen Hieno Karkea Huomautus Tulostettaessa valokuvia, jotka on tallennettu kuvasuhteella 16:9, kumpikin sivureuna voi rajautua pois. zkun valitset ( ) Kuvasuhteeksi tulee kuvattaessa 4:3. Jatkuu r 36 FI

37 z Kuvanlaatu ja kuvakoko Digitaalikuva koostuu joukosta pieniä pisteitä, joita kutsutaan kuvapisteiksi. Jos kuva sisältää suuren määrän kuvapisteitä, kuvatiedosto on suuri ja vie paljon muistia ja kuvassa näkyy tarkkoja yksityiskohtia. Kuvakoko ilmaistaan kuvapisteiden määränä. Vaikka et voikaan nähdä eroa kameran näytössä, kuvien tarkkuus ja tietojen käsittelyyn tarvittava aika ovat erilaiset, kun kuva tulostetaan tai näytetään tietokoneen näytöllä. Kuvapisteiden ja kuvakoon selitys 1 Kuvakoko: 12M 4128 kuvapistettä 3096 kuvapistettä = kuvapistettä 2 Kuvakoko: 2M 1920 kuvapistettä 1080 kuvapistettä = kuvapistettä Kuvapisteet Kuvapiste Paljon kuvapisteitä (hienolaatuinen kuva ja suuri tiedoston koko) Vähän kuvapisteitä (karkea kuva ja pieni tiedoston koko) 37 FI

38 Movie Size Mitä suurempi videokuvan koko, sitä parempi kuvan laatu. Tällä kameralla kuvatut videot tallennetaan käyttäen MPEG-4 AVC/H.264 Main Profile -koodausta, noin 30 tai 60 kuvaa sekunnissa, progressiivinen, AAC LC, MP4 -muoto. 1 Kosketa kuvaamisen valmiustilassa (kuvakoon muuttaminen). Kosketa LCD-näyttöä, kun näytössä ei näy mitään. 2 Kosketa haluamaasi kokoa [Movie Size] -luettelossa. Movie Size Käyttöohjeita ( p) Kuvaa HD (teräväpiirto) -laatuisia videoita sen kokoisina, että niitä voi katsella tietokoneessa tai teräväpiirtotelevisiossa. ( p) Kuvaa nopeasti liikkuvia toimintakohtauksia, esimerkiksi urheilua, sujuvasti HD (teräväpiirto) -tasoisena. ( p) Kuvaa HD (teräväpiirto) -laatuisia videoita sen kokoisina, että niitä voi katsella tietokoneessa. zprogressiivinen toisto Kamera tukee tietokoneissa käytettävää progressiivista tilaa*, joten kuvia voidaan toistaa tietokoneessa. * Progressiivinen tila on videoiden tallennustapa, jossa kaikki kuvapisteet luetaan samanaikaisesti. 38 FI

39 Katseleminen 1 Siirry toistotilaan koskettamalla (toisto). Näkyviin tulee hakemistonäyttö. 2 Valitse kuva koskettamalla. Kun kuva valitaan, yksittäinen video toistuu. Video Valokuvat zedellisten/seuraavien kuvien näyttäminen Vedä sormellasi nuolten suuntaan. Käyttämällä pikaelettä voit lähettää useita kuvia kerralla. Edellinen Seuraava zvideon pikasiirto eteenpäin/taaksepäin Kosketa / /. Pikasiirto taaksepäin/toisto/pikasiirto eteenpäin Toistokohdan osoitin Jatkuu r 39 FI

40 zpaluu kuvaustilaan Vaihtoehdot: Kosketa hakemistonäytössä. Painaa (suljin)- tai videopainiketta. zpaluu hakemistonäyttöön Kosketa. (suljin) -painike Videopainike 40 FI

41 Toistozoom Suurentaa toistettavia valokuvia. 1 Siirry toistotilaan koskettamalla (toisto). 2 Valitse valokuva koskettamalla. 3 Kaksoiskosketa suurennettavaa kohtaa. 4 Säädä suurennusta ja suurennettavaa kohtaa. Kuva suurenee aina, kun kaksoiskosketat sitä LCD-näytössä. Enimmäissuurennus on 8- kertainen. Voit muuttaa suurennettavaa kohtaa vetämällä kuvaa. Voit peruuttaa toistozoomin koskettamalla. Huomautus Toistozoomia ei voi käyttää, jos HDMI-kaapeli (myydään erikseen) on kytketty. 41 FI

42 Delete Voit valita poistettaviksi kuvia, joita et enää tarvitse. 1 Siirry toistotilaan koskettamalla (toisto). 2 Kosketa hakemistonäytössä (Delete). 3 Kosketa kuvia, jotka haluat poistaa. Toista edellä olevaa vaihetta, kunnes poistettavia kuvia ei enää ole. Voit poistaa -merkin valitsemalla uudelleen kuvan, jossa on -merkki. 4 Kosketa [OK] t [OK]. zkuvien poistaminen toiston aikana Kosketa yksittäiskuvatilassa (Delete) t [OK]. 42 FI

43 Share it Later Voit valita jaettavat kuvat ja niiden jakosivuston etukäteen. 1 Siirry toistotilaan koskettamalla (toisto). 2 Kosketa hakemistonäytössä (Share it Later). 3 Kosketa kuvia, jotka haluat ladata sivustoon. Toista edellä olevaa vaihetta, kunnes ladattavia kuvia ei enää ole. 4 Kosketa [Next]. 5 Valitse koskettamalla jakosivusto, johon kuvat ladataan jakoluettelosta, ja kosketa sitten [OK]. Lisätietoja kuvien lataamisesta: sivu 50. Huomautuksia Jakoluetteloa ei voi luoda tällä kameralla. Luo se Bloggie-ohjelmistolla. Kamera voi näyttää enintään 14 jakoluetteloa. Jatkuu r 43 FI

44 zkuvien jakaminen toiston aikana Kosketa yksittäiskuvatilassa t [OK]. zjakamisen peruuttaminen (Share it Later) t Jakosivusto, johon haluat ladata kuvat Kosketa (Share it Later) t Poista -merkki jakosivustosta t [OK] toistettaessa kuvaa, jonka jakamisen haluat peruuttaa. 44 FI

45 Äänenvoimakkuuden säätö Voit säätää toistettavien videoiden äänenvoimakkuutta. 1 Siirry toistotilaan koskettamalla (toisto). 2 Valitse video koskettamalla. 3 Kosketa (äänenvoimakkuuden säätö). Kosketa LCD-näyttöä, kun näytössä ei näy mitään. 4 Suurenna äänenvoimakkuutta painamalla tai pienennä äänenvoimakkuutta painamalla. Pienennä Suurenna 45 FI

46 Suositeltava tietokoneympäristö Windows Seuraavaa tietokoneympäristöä suositellaan käytettäessä Bloggie-ohjelmistoa ja tuotaessa kuvia USB-yhteyden välityksellä. Käyttöjärjestelmä (asennettuna) Muut * 1 64-bittiset versiot ja Starter (Edition) eivät ole tuettuja. * 2 Starter (Edition) ei ole tuettu. Macintosh Microsoft Windows XP* 1 SP3/Windows Vista* 2 SP1/ Windows 7 Suoritin: vähintään 1,66 GHz:n Intel Core Duo, vähintään 1,20 GHz:n Intel Core 2 Duo Muisti: vähintään 1 Gt Kiintolevy: Asennukseen tarvittava levytila noin 200 Mt Näyttö: Vähintään pistettä Seuraavaa tietokoneympäristöä suositellaan, kun käytetään toimitukseen kuuluvaa Bloggie-ohjelmistoa tai tuodaan kuvia USB-liitännän kautta. Käyttöjärjestelmä (asennettuna) Muut USB-yhteys: Mac OS X (v10.3 v10.6) Bloggie-ohjelmisto: Mac OS X (v10.5 v10.6) Suoritin: Intel Core 2 Duo 1,6 GHz tai nopeampi (ei tue PowerPC:tä.) Muisti: vähintään 1 Gt Sovellus: QuickTime 7 (suosittelemme uusinta versiota.) Huomautuksia Laite ei ehkä toimi, jos käytössä on jonkin yllä kuvatun käyttöjärjestelmän päivitys tai tietokoneessa on useita käynnistysjärjestelmiä. Jos liität vähintään kaksi USB-laitetta samaan tietokoneeseen samanaikaisesti, jotkin laitteet (kuten kamera) eivät ehkä toimi. Tämä määräytyy käytettävien USB-laitteiden tyypin mukaan. Kameran liittäminen Hi-Speed USB (USB 2.0) -yhteensopivan USB-liitännän kautta mahdollistaa nopean tiedonsiirron, koska tämä kamera on Hi-Speed USB (USB 2.0) -yhteensopiva. Kun tietokone palautuu keskeytys- tai lepotilasta, kameran ja tietokoneen välinen tiedonsiirto ei ehkä palaudu heti. 46 FI
