1 Sähkönlaatumittarit teollisuuden ja kaupan alan sovelluksiin. Tallentimet Tiedonkeruulaitteet Vianhakulaitteet

2 Yleistä sähkönlaadusta Mitä on sähkönlaatu? Miten luotettavasti järjestelmäsi toimivat? Tästä sähkönlaadussa on kyse. Sähkönlaadun häiriöt voivat koskea jännitettä, virtaa tai taajuutta, ja ne ilmenevät useimmiten kuoppina, kohoumina, harmonisina säröinä, epäsymmetriana, välkyntänä tai transientteina. Ongelmat voivat johtua joko yrityksen omasta sähköjärjestelmästä tai sähkölaitoksesta. Laajuudeltaan ja kestoltaan sähköhäiriöt voivat vaihdella mikrosekunneista useisiin tunteihin. Huonon sähkönlaadun kustannukset Sähköenergian kohoavien kustannusten takia teollisuus haluaa käyttää energiaa mahdollisimman tehokkaasti. Fluken sähkönlaatu- ja energiamittarit auttavat saamaan kustannukset kuriin. Seuranta ja hallinta (monitoring and targeting, M & T) on ollut perinteinen tapa vähentää sähkönkulutusta. Menetelmällä saadaan selville, milloin ja missä energiaa kuluu ja onko sen käyttö tehokasta. Esimerkiksi rakennuksen käyttöastetta voidaan verrata energiaprofiileihin. Yksinkertaisilla asioilla, kuten varmistamalla, että valaistus ja lämmitys eivät ole käytössä rakennuksen ollessa tyhjillään, voidaan saavuttaa merkittäviä säästöjä. Energiaa kuluttavat turhaan myös esimerkiksi tehonsyöttö laitteistoihin ja tehtaisiin silloin, kun tuotanto ei ole käynnissä, ja laitteiden pitäminen pitkään valmiustilassa. Fluken sähkönlaatumittarien sähkönlaadun ja -kulutuksen tiedonkeruutoimintojen avulla käyttäjä voi seurata energian käyttöä ja löytää tällaiset säästömahdollisuudet. Toinen tapa määrittää, toimivatko sähkölaitteet tehokkaasti, on tunnistaa mahdolliset ongelmat sähkönlaadussa. Huonolaatuinen sähkö tulee kalliiksi. Energiakustannuksia kasvattavat ennen kaikkea liian suuri sähkönkulutus ja laitoksen huonosta tehokertoimesta tai korkeista kulutushuipuista aiheutuvat lisämaksut. Huonolaatuinen sähkö myös kuluttaa laitteistoja ja lisää niiden huolto- ja korjauskustannuksia. Kun sähkönlaatuongelmat aiheuttavat ennenaikaisia häiriöitä tai vaurioita laitteissa, lisäkuluja aiheuttavat sekä laitteiden vaihtaminen että diagnosointi- ja korjauskustannukset. Kun laitteistot eivät toimi odottamattoman käyttökatkoksen takia, tuottavuus laskee ja prosessin jatkuvuus kärsii tai katkeaa, mikä aiheuttaa tuotehävikkiä. Fluken sähkönlaatumittarit auttavat havaitsemaan sähkönlaatuongelmien aiheuttajan ja laajuuden, jolloin voidaan tunnistaa säästömahdollisuudet ja saada rahallista hyötyä. Fluke 430 II -sarjan sähkönlaatu- ja energiaanalysaattorit vievät nämä ominaisuudet vielä askeleen pidemmälle. Niiden avulla voi nähdä todelliset, huonolaatuisesta sähköstä aiheutuneet kustannukset ja siten pienentää sähkölaskua ja odottamattomien käyttökatkosten vaikutuksia. Miten tunnistan sähkönlaadun ongelmat? Oireet on helppo tunnistaa: välkkyviä valoja, sähkökatkoksia ja suojakytkinten, PLC-logiikkaohjaimien sekä taajuusmuuttajien häiritseviä laukeamisia. Laitteet, kuten moottorit ja muuntajat, käyvät kuumina tai äänekkäästi. Toiset ongelmat, kuten tietokoneiden hidastunut toiminta, jumiutuminen ja tietojen häviäminen, taas ovat huomaamattomampia. Kaikki nämä ongelmat kasvattavat sähkölaskua ja laskevat tuottavuutta. Mistä sähkönlaadun ongelmat johtuvat? Tiesitkö, että yli 80 % kaikista sähkönlaadun ongelmista on peräisin asiakkaan omasta laitoksesta? Suurten laitteiden käynnistyminen tai sammuminen, virheelliset johdotukset tai maadotukset, ylikuormittuneet virtapiirit tai harmoniset yliaallot ovat vain muutamia mahdollisia syitä. Laitoksen sähkönsiirto- ja jakelujärjestelmä aiheuttaa vain alle 20 % sähkönlaadun ongelmista. Salamaniskut, laitteiden toimintahäiriöt, onnettomuudet ja sääolosuhteet heikentävät laitoksen sähkönkäyttöä. Myös viereiset kiinteistöt ja laitteiston normaali käyttö voivat vaikuttaa toimitettavan sähkön laatuun. Ennakoiva toiminta Voit omalla toiminnallasi vaikuttaa sähkön laatuun. Tärkein ennakointikeino on laitoksen säännöllinen tarkistus asianmukaisilla laitteilla ja hyviä huoltotapoja noudattamalla. Tässä Fluke voi auttaa sinua.

3 Heti käyttövalmiit ratkaisut energiakulutuksen optimointiin ja sähkönlaatuun Fluken työkalujen avulla teet vianmäärityksiä, tallennat tietoja ja analysoit sähkönlaatu- ja energiaparametreja nopeasti ja tehokkaasti. Saat yksityiskohtaiset tiedot Paikallistat häiriölähteet Diagnosoit ongelmat oikein Ehkäiset ongelmat Jokaisessa Fluken energian optimointi- ja sähkönlaatumittarissa on intuitiivinen käyttöliittymä, jonka avulla edistyneitä ominaisuuksia on helppo käyttää. Jokaisen mittarin mukana toimitetaan kaupan päälle monikäyttöinen ja tehokas ohjelmisto. Fluke tarjoaa kattavan valikoiman vianhakulaitteita, sähkönlaadun ja energian tiedonkeruulaitteita sekä tallentimia, jotka soveltuvat moniin erilaisiin sähkönlaadun sovelluksiin. Mutta mikä on oikea työkalu mihinkin tehtävään? Alla olevan pikaoppaan avulla löydät oikean työkalun havaitsemaasi ongelmaan. Vianhakulaitteet Tiedonkeruulaitteet Tallentimet Miksi käytetään? Näissä laitteissa on reaaliaikainen näyttö, joka näyttää vianmääritystiedot välittömästi. Tiedonkeruulaitteet ovat perustyökaluja, joilla voi luoda sähkönkulutuksen seurannassa tarvittavia käyttöprofiileita. Sähkönlaadun tiedonkeruulaitteen avulla voi myös määrittää jännitteen laadun ja seurata sähkönlaadun yleisiä trendejä. Kaikkia ongelmia, varsinkaan erilaisten sähkökuormien yhteisvaikutuksen aiheuttamia, ei voi havaita välittömästi. Näillä mittalaitteilla saat yksityiskohtaisia tietoja jännitteestä ja virrasta pitkältä ajalta, joten voit diagnosoida ja ratkaista ongelmat entistä paremmin. Milloin? Käytetään toistuvissa ongelmatilanteissa (esim ylikuumentuneet muuntajat ja moottorit sekä suojakytkinten häiritsevä laukeaminen). Kun haluat saada selville järjestelmän kuormituksen tai ymmärtää paremmin yleistä laatua. Kun satunnaiset jännitehäiriöt tai erittäin nopeat transientit aiheuttavat ongelmia. Ketkä? Laitoksen sähköasentajat ja -teknikot Sähkönlaadun asiantuntijat, laitoksen sähköasentajat tai -teknikot, insinöörit, laitoksen teknikot, sähköurakoitsijat, käyttöönottajat Tutkimus- ja tuotekehitysinsinöörit, tehtaan tai kunnossapidon päälliköt, sähköasentajat

4 Teollisuus- ja liikerakennusten sovellukset Sähkönlaatuun liittyvien ongelmien tunnistaminen, havaitseminen ja ratkaiseminen on yrityksille erittäin tärkeää, joten näiden tärkeiden tietojen kerääminen auttaa kehittämään liiketoimintaa. Flukelta saat sekä tarvitsemasi tiedot että testatusti tehokkaat mittauslaitteet. Voit luottaa Fluken sähkönlaatuun liittyvien ongelmien löytämisessä, korjaamisessa ja estämisessä Kun sähköongelmat on tunnistettava ja ratkaistava nopeasti, Flukelta löytyy sopiva mittauslaite. Oletko aloittelija sähkönkulutuksen optimointiin ja sähkönlaatuun liittyvissä kysymyksissä? Fluke tarjoaa intuitiivisia ja turvallisia vianhakulaitteita sekä verkkoseminaareja ja sovellusohjeita, joilla pääset alkuun. Vai jo kokenut ammattilainen? Fluke tarjoaa edistyneitä tuotteita ja teollisuuden esimerkkitapauksia, joita voi soveltaa kaikkein vaativimpiinkin ongelmiin. A Laadukas vianhaku ja ennaltaehkäisevä kunnossapito Tällaisissa sovelluksissa laitoksen kunnossapitoryhmän jäsen reagoi häiriöihin, jotka voivat aiheuttaa käyttökatkoksia. Kun laitos ei ole toiminnassa, se ei myöskään tuota voittoa. Ongelmat on tunnistettava mahdollisimman nopeasti, jotta tuotanto voi jatkua. Kun laitteet eivät ole käyttökunnossa, kunnossapitohenkilöstö haluaa nähdä ongelmaa koskevat tiedot suoraan mittalaitteen näytöltä: tietojen tallentaminen ja myöhempi analysointi tietokoneella on liian hidasta. Oireita ovat muun muassa seuraavat: muuntajien ylikuumeneminen moottorien ylikuumeneminen moottorien ja muuntajien lyhentynyt käyttöikä ohjausjärjestelmän ongelmat (PLC-logiikkaohjaimien laukeaminen) suojakytkinten häiritsevä laukeaminen. B Kuormitustutkimukset Kuormitustutkimuksilla varmistetaan ennen uusien laitteistojen asentamista tai suuria muutoksia sähkönjakelussa, että järjestelmän sähkökapasiteetti riittää uusille kuormille. Kuormitustutkimuksia tekevät yleensä seuraavat kolme käyttäjäryhmää: sähköurakoitsijat, jotka on palkattu asentamaan uusi laitteisto kunnossapitoryhmät, jos he asentavat laitteiston sähköyhtiö, kun uutta laitosta rakennettaessa on määritettävä, minkälaiset muuntajat ja muut laitteet tarvitaan, jotta täytetään laitoksen tehovaatimukset. Yhdysvalloissa asetus NEC määrittää, miten kuormitustutkimus tehdään oikeaoppisesti, jotta sähköasennusluvan voi saada. C Energiatutkimukset Energiatutkimuksen tarkoituksena on vähentää energian käyttöä. Pelkällä seurannalla ja hallinnalla voi löytää säästömahdollisuuksia vertaamalla päivittäisiä ja viikottaisia energiankäyttöprofiileja laitoksen toimintoihin. Seurannalla ja hallinnalla voi myös alentaa kulutushuipun ja tehokertoimen aiheuttamia lisämaksuja. Energiatutkimus kestää siihen asti, kunnes toimialan energiaprofiilista on saatu edustava otos. Tämä voi kestää päivän, viikon tai kuukauden toimialasta riippuen. Tutkimustulosten avulla laitos voi tehostaa energiankulutustaan esimerkiksi ottamalla käyttöön tehokkaammat laitteistot tai korjaamalla tehokerrointa. Muutosten hyödyt määritetään toistamalla testi. Fluken uusi Unified Power Measurement (UPM) -toiminto havaitsee myös yksittäisistä sähkönlaadun ongelmista, kuten harmonisista yliaalloista Muuntaja tai epäsymmetriasta, aiheutuvan energiahävikin. UPM-järjestelmä ilmoittaa yksityiskohtaisesti eri sähkönlaatuongelmien osuuden energiahävikistä. Energian kokonaiskulutusta voi pienentää vähentämällä harmonisia yliaaltoja ja epäsymmetriaa. Sähköasema

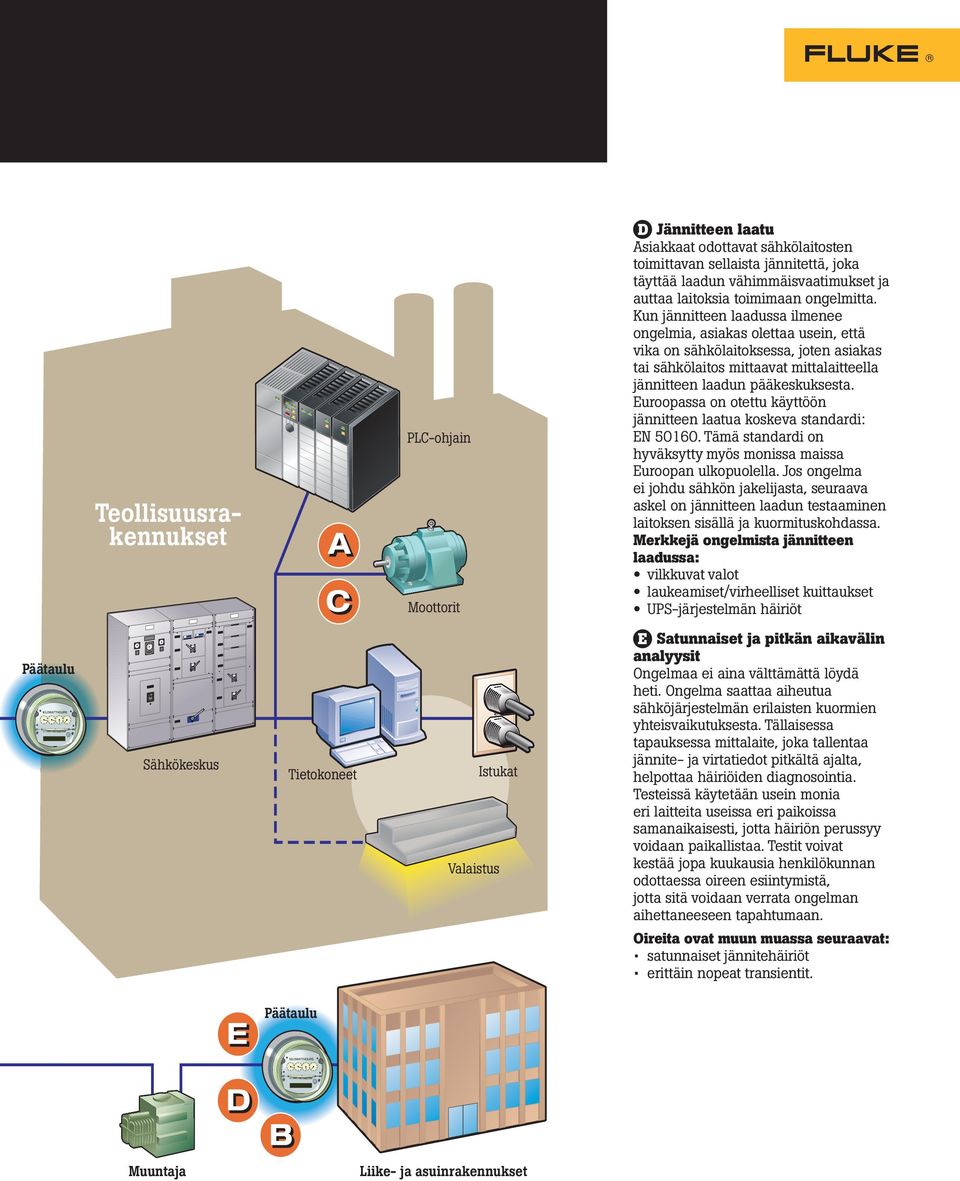

5 Teollisuusrakennukset PLC-ohjain Moottorit D Jännitteen laatu Asiakkaat odottavat sähkölaitosten toimittavan sellaista jännitettä, joka täyttää laadun vähimmäisvaatimukset ja auttaa laitoksia toimimaan ongelmitta. Kun jännitteen laadussa ilmenee ongelmia, asiakas olettaa usein, että vika on sähkölaitoksessa, joten asiakas tai sähkölaitos mittaavat mittalaitteella jännitteen laadun pääkeskuksesta. Euroopassa on otettu käyttöön jännitteen laatua koskeva standardi: EN Tämä standardi on hyväksytty myös monissa maissa Euroopan ulkopuolella. Jos ongelma ei johdu sähkön jakelijasta, seuraava askel on jännitteen laadun testaaminen laitoksen sisällä ja kuormituskohdassa. Merkkejä ongelmista jännitteen laadussa: vilkkuvat valot laukeamiset/virheelliset kuittaukset UPS-järjestelmän häiriöt Päätaulu Sähkökeskus Tietokoneet Istukat Valaistus E Satunnaiset ja pitkän aikavälin analyysit Ongelmaa ei aina välttämättä löydä heti. Ongelma saattaa aiheutua sähköjärjestelmän erilaisten kuormien yhteisvaikutuksesta. Tällaisessa tapauksessa mittalaite, joka tallentaa jännite- ja virtatiedot pitkältä ajalta, helpottaa häiriöiden diagnosointia. Testeissä käytetään usein monia eri laitteita useissa eri paikoissa samanaikaisesti, jotta häiriön perussyy voidaan paikallistaa. Testit voivat kestää jopa kuukausia henkilökunnan odottaessa oireen esiintymistä, jotta sitä voidaan verrata ongelman aihettaneeseen tapahtumaan. Oireita ovat muun muassa seuraavat: satunnaiset jännitehäiriöt erittäin nopeat transientit. Päätaulu Muuntaja Liike- ja asuinrakennukset

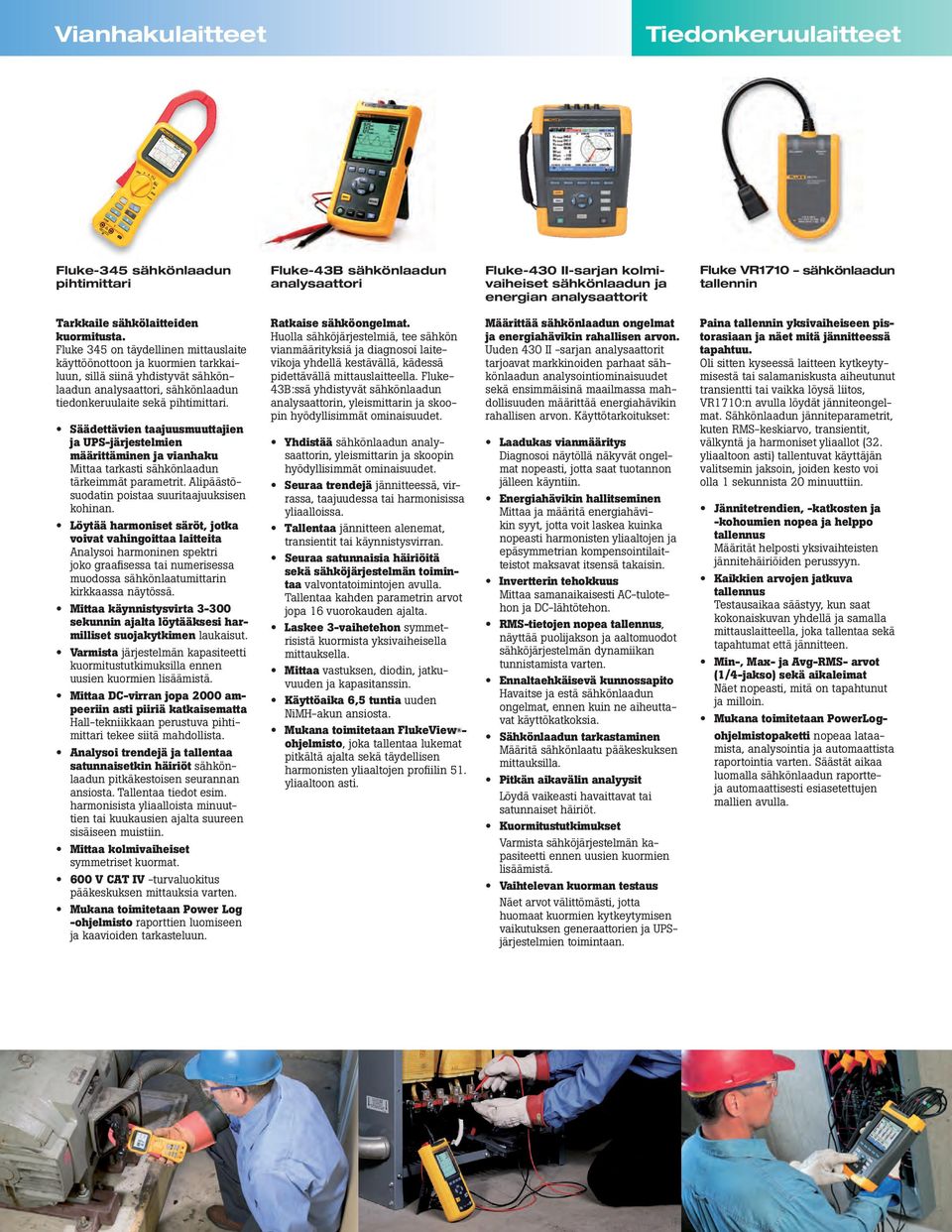

6 Vianhakulaitteet Tiedonkeruulaitteet Fluke-345 sähkönlaadun pihtimittari Fluke-43B sähkönlaadun analysaattori Fluke-430 II-sarjan kolmivaiheiset sähkönlaadun ja energian analysaattorit Fluke VR1710 sähkönlaadun tallennin Tarkkaile sähkölaitteiden kuormitusta. Fluke 345 on täydellinen mittauslaite käyttöönottoon ja kuormien tarkkailuun, sillä siinä yhdistyvät sähkönlaadun analysaattori, sähkönlaadun tiedonkeruulaite sekä pihtimittari. Säädettävien taajuusmuuttajien ja UPS-järjestelmien määrittäminen ja vianhaku Mittaa tarkasti sähkönlaadun tärkeimmät parametrit. Alipäästösuodatin poistaa suuritaajuuksisen kohinan. Löytää harmoniset säröt, jotka voivat vahingoittaa laitteita Analysoi harmoninen spektri joko graafisessa tai numerisessa muodossa sähkönlaatumittarin kirkkaassa näytössä. Mittaa käynnistysvirta sekunnin ajalta löytääksesi harmilliset suojakytkimen laukaisut. Varmista järjestelmän kapasiteetti kuormitustutkimuksilla ennen uusien kuormien lisäämistä. Mittaa DC-virran jopa 2000 ampeeriin asti piiriä katkaisematta Hall-tekniikkaan perustuva pihtimittari tekee siitä mahdollista. Analysoi trendejä ja tallentaa satunnaisetkin häiriöt sähkönlaadun pitkäkestoisen seurannan ansiosta. Tallentaa tiedot esim. harmonisista yliaalloista minuuttien tai kuukausien ajalta suureen sisäiseen muistiin. Mittaa kolmivaiheiset symmetriset kuormat. 600 V CAT IV -turvaluokitus pääkeskuksen mittauksia varten. Mukana toimitetaan Power Log -ohjelmisto raporttien luomiseen ja kaavioiden tarkasteluun. Ratkaise sähköongelmat. Huolla sähköjärjestelmiä, tee sähkön vianmäärityksiä ja diagnosoi laitevikoja yhdellä kestävällä, kädessä pidettävällä mittauslaitteella. Fluke- 43B:ssä yhdistyvät sähkönlaadun analysaattorin, yleismittarin ja skoopin hyödyllisimmät ominaisuudet. Yhdistää sähkönlaadun analysaattorin, yleismittarin ja skoopin hyödyllisimmät ominaisuudet. Seuraa trendejä jännitteessä, virrassa, taajuudessa tai harmonisissa yliaalloissa. Tallentaa jännitteen alenemat, transientit tai käynnistysvirran. Seuraa satunnaisia häiriöitä sekä sähköjärjestelmän toimintaa valvontatoimintojen avulla. Tallentaa kahden parametrin arvot jopa 16 vuorokauden ajalta. Laskee 3-vaihetehon symmetrisistä kuormista yksivaiheisella mittauksella. Mittaa vastuksen, diodin, jatkuvuuden ja kapasitanssin. Käyttöaika 6,5 tuntia uuden NiMH-akun ansiosta. Mukana toimitetaan FlukeView - ohjelmisto, joka tallentaa lukemat pitkältä ajalta sekä täydellisen harmonisten yliaaltojen profiilin 51. yliaaltoon asti. Määrittää sähkönlaadun ongelmat ja energiahävikin rahallisen arvon. Uuden 430 II -sarjan analysaattorit tarjoavat markkinoiden parhaat sähkönlaadun analysointiominaisuudet sekä ensimmäisinä maailmassa mahdollisuuden määrittää energiahävikin rahallisen arvon. Käyttötarkoitukset: Laadukas vianmääritys Diagnosoi näytöllä näkyvät ongelmat nopeasti, jotta saat tuotannon jälleen käyntiin. Energiahävikin hallitseminen Mittaa ja määritä energiahävikin syyt, jotta voit laskea kuinka nopeasti harmonisten yliaaltojen ja epäsymmetrian kompensointilaitteistot maksavat itsensä takaisin. Invertterin tehokkuus Mittaa samanaikaisesti AC-tulotehon ja DC-lähtötehon. RMS-tietojen nopea tallennus, näyttää puolijakson ja aaltomuodot sähköjärjestelmän dynamiikan tunnistamista varten. Ennaltaehkäisevä kunnossapito Havaitse ja estä sähkönlaadun ongelmat, ennen kuin ne aiheuttavat käyttökatkoksia. Sähkönlaadun tarkastaminen Määritä sähkönlaatu pääkeskuksen mittauksilla. Pitkän aikavälin analyysit Löydä vaikeasti havaittavat tai satunnaiset häiriöt. Kuormitustutkimukset Varmista sähköjärjestelmän kapasiteetti ennen uusien kuormien lisäämistä. Vaihtelevan kuorman testaus Näet arvot välittömästi, jotta huomaat kuormien kytkeytymisen vaikutuksen generaattorien ja UPSjärjestelmien toimintaan. Paina tallennin yksivaiheiseen pistorasiaan ja näet mitä jännitteessä tapahtuu. Oli sitten kyseessä laitteen kytkeytymisestä tai salamaniskusta aiheutunut transientti tai vaikka löysä liitos, VR1710:n avulla löydät jänniteongelmat. Sähkönlaadun jänniteparametrit, kuten RMS-keskiarvo, transientit, välkyntä ja harmoniset yliaallot (32. yliaaltoon asti) tallentuvat käyttäjän valitsemin jaksoin, joiden kesto voi olla 1 sekunnista 20 minuuttiin. Jännitetrendien, -katkosten ja -kohoumien nopea ja helppo tallennus Määrität helposti yksivaihteisten jännitehäiriöiden perussyyn. Kaikkien arvojen jatkuva tallennus Testausaikaa säästyy, kun saat kokonaiskuvan yhdellä ja samalla mittauslaitteella, joka tallentaa sekä tapahtumat että jännitteen. Min-, Max- ja Avg-RMS- arvot (1/4-jakso) sekä aikaleimat Näet nopeasti, mitä on tapahtunut ja milloin. Mukana toimitetaan PowerLogohjelmistopaketti nopeaa lataamista, analysointia ja automaattista raportointia varten. Säästät aikaa luomalla sähkönlaadun raportteja automaattisesti esiasetettujen mallien avulla.

7 Tallentimet Fluke 1735 kolmivaiheinen sähkönlaadun tiedonkeruulaite Fluke sarjan kolmivaiheiset sähkönlaadun Memoboxtiedonkeruulaitteet Fluke 1750 kolmivaiheinen sähkönlaadun tallennin Fluke 1760 kolmivaiheinen sähkönlaadun Topas-tallennin Tarkastele energiankulutusta ja kuormituksia. Sähköasentajille ja -teknikoille, jotka tarvitsevat sähkönlaadun perustiedonkeruulaitteita. Mittalaite on käyttövalmis muutamassa sekunnissa. Mittaa ja tallentaa useimmat sähkönlaadun parametrit jopa 45 päivän ajalta. Kuormitustutkimukset Varmista sähköjärjestelmän kapasiteetti ennen uusien kuormien lisäämistä. Energiankulutusselvitykset Kun energiankulutus tarkistetaan sekä ennen parannuksia että niiden jälkeen, energiaa säästävien laitteiden hankkiminen on perusteltua. Harmonisten yliaaltojen tutkimukset Mahdollistaa sähkönkulutuksen optimoinnin tallentamalla energiankäyttöprofiilit. Paranna luotettavuutta tallentamalla jännitehäiriöt Tallentaa jännitehäiriöiden aiheuttamat jännitekuopat ja -kohoumat, jotka voivat aiheuttaa virheellisen kuittauksen tai harmillisia suojakytkimen laukaisuja. Mukana toimitetaan Fluke Power Log -ohjelmisto Sen avulla voit luoda raportteja ja tarkastella piirtureita. Helppoa sähkönlaadun tiedonkeruuta. Jokapäiväiseen käyttöön tarkoitetut mittarit teknikoille, jotka tekevät vianmäärityksiä ja analysoivat sähkönlaadun ongelmia. Tallentaa samanaikaisesti jopa 500 sähkönlaadun parametria enintään 85 päivän ajalta, mikä helpottaa satunnaisten ja vaikeasti löydettävien sähkönlaadun ongelmien havaitsemista. Löydä laitteiden toimintahäiriöiden perussyyt. Tarkista sähkönlaatu pääkeskuksen mittauksilla. Määritä sähkönlaadun perustaso ja tarkista tärkeimpien järjestelmien yhteensopivuus ennen uusien laitteiden asentamista. Kuormitustutkimukset Varmista järjestelmän kapasiteetti ennen uusien kuormien lisäämistä. Energiankulutusselvitykset Tarkista suorituskyky määrittämällä energiankulutus, tehokerroin ja sähkön kokonaislaatu ennen parannuksia ja niiden jälkeen. Asennus kaapin sisälle Pienikokoinen, täysin eristetty kotelo ja lisävarusteet voidaan sijoittaa helposti pieniinkin tiloihin lähelle mittauskohdetta. Mukana toimitetaan PQ Log -ohjelmisto Analysoit trendit nopeasti, teet tilastolliset yhteenvedot ja luot yksityiskohtaiset kaaviot ja taulukot. Liipaisutasottomat mittaukset varmistavat, ettei yksikään tapahtuma jää huomaamatta Tallentaa kaikki mittaukset ja tapahtumat kaikissa vaiheissa koko ajan. Fluke-1750 tekee kaiken automaattisesti. Erinomainen tarkkuus ja erottelukyky mahdollistavat jakelujärjestelmän täydellisen seurannan. Pitkän aikavälin analyysit Löydä vaikeasti havaittavat tai satunnaiset häiriöt. Sähkönlaadun tutkimukset Määritä sähkönlaatu kaikkialla laitoksessa ja dokumentoi tulokset ammattilaistasoisten raporttien avulla. Sähkönlaadun tarkastaminen Määritä sähkönlaatu pääkeskuksen mittauksilla. Kannettava seurantalaite Tallenna sähkönlaadun häiriöt ja vertaa niitä laitteiden toimintahäiriöihin seuraamalla tärkeimpiä laitteistoja. Nopea ja luotettava asetusten määritys Android-pohjaisen langattoman tablet-laitteen käyttöliittymän avulla voit seurata myös hankalissa testipaikoissa, mitä mittalaite kulloinkin tallentaa. Liipaisutasottomat asetukset Määritä liipaisutasot tietojen keräämisen jälkeen. Heti käyttövalmis Käyttövalmis parissa minuutissa automaattitunnisteisten virtapihtien ja yksinkertaisten jännitemittausjohtojen liitäntöjen ansiosta. Mukana toimitetaan intuitiivinen PC-ohjelmisto Helppo tietojen analysointi ja raportointi sekä automaattinen raporttien luonti Fluke Power Analyze V2.1 -ohjelmiston avulla. Luokan A mukainen mittalaite vaativaankin sähkönlaadun testaukseen. Teollisuuden sähkönjakelujärjestelmien vaativaan sähkönlaadun analysointiin ja yhdenmukaisuustestaukseen. Fluke-1760 on suunniteltu keski- ja pienjänniteverkoille. Yksityiskohtainen häiriöanalyysi Analysoi huippunopeat transientit ja löydä laitteistovian syyt korjausta ja ennaltaehkäisevää kunnossapitoa varten. Tallentaa jopa erittäin lyhyet impulssit, kuten salamaniskut. Täysin yhdenmukainen standardin IEC luokan A kanssa Sähkönlaadun kiistaton varmennus pääkeskuksen mittauksilla. Vertaile tapahtumia useissa eri kohteissa GPS-aikasynkronoinnin avulla havaitset nopeasti, esiintyikö vika ensin laitoksessa vai sen ulkopuolella. Galvaaninen erotus ja DC-kytkentä Mittaa täydellisesti erilaiset sähköjärjestelmät. Voit esimerkiksi etsiä vikoja UPS-järjestelmistä tallentamalla samanaikaisesti akkujännitteen ja UPS:n lähtöjännitteen. Sähkönlaadun ja kuormituksen tutkimukset Arvioi sähkönlaadun lähtötaso, jotta voit varmistaa kriittisten järjestelmien yhteensopivuuden ennen asentamista. Varmista sähköjärjestelmän kapasiteetti ennen uusien kuormien lisäämistä. Mukana toimitetaan kattava ohjelmisto Fluke Power Analyze V2.1 -ohjelmalla luot kätevästi graafiset esitykset perussyyanalyysia varten, tilastolliset esitykset ja raportit sekä valvot tietoja reaaliajassa onlinetilassa.

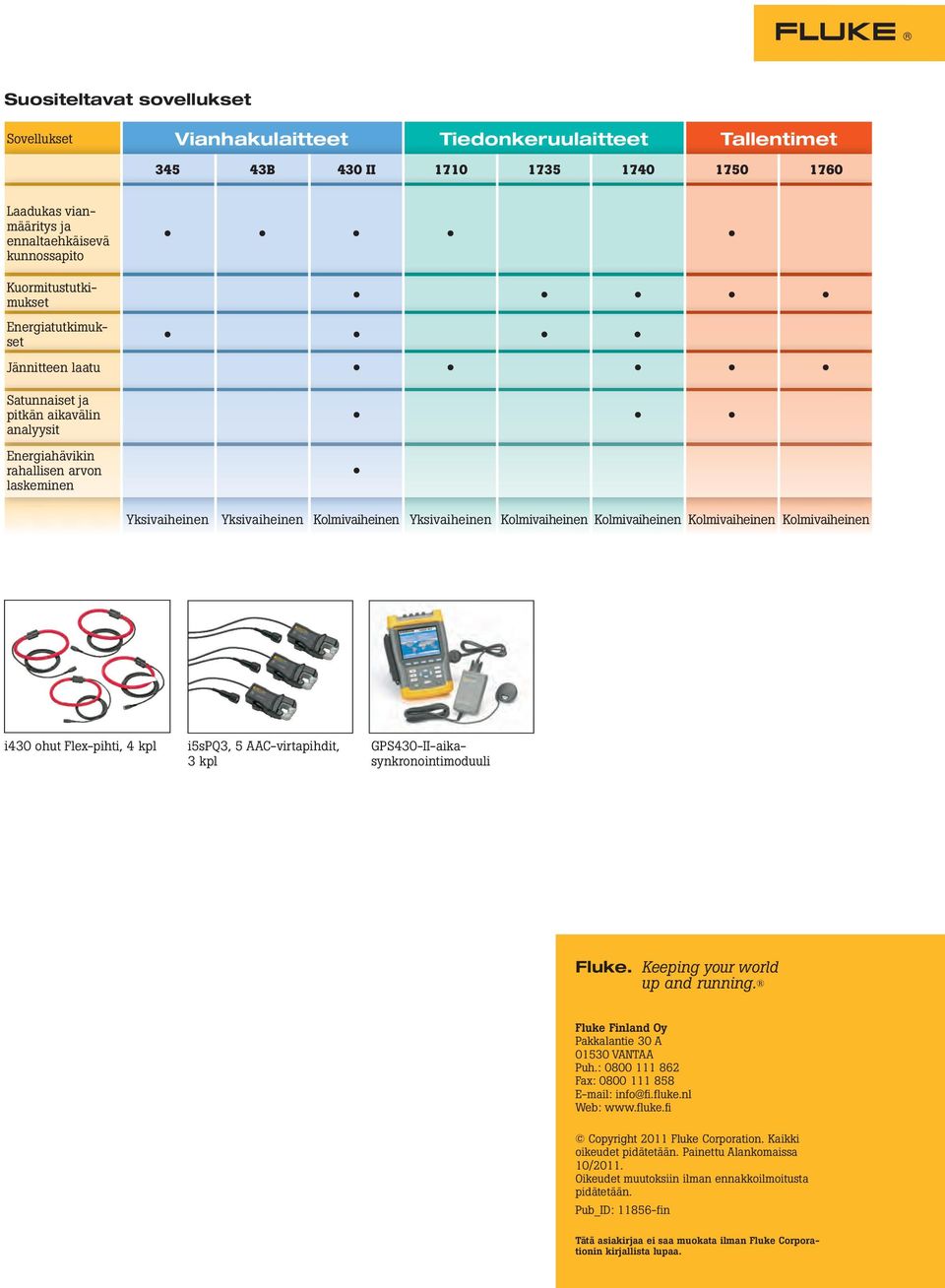

8 Suositeltavat sovellukset Sovellukset Vianhakulaitteet Tiedonkeruulaitteet Tallentimet B 430 II Laadukas vianmääritys ja ennaltaehkäisevä kunnossapito Kuormitustutkimukset Energiatutkimukset Jännitteen laatu Satunnaiset ja pitkän aikavälin analyysit Energiahävikin rahallisen arvon laskeminen Yksivaiheinen Yksivaiheinen Kolmivaiheinen Yksivaiheinen Kolmivaiheinen Kolmivaiheinen Kolmivaiheinen Kolmivaiheinen i430 ohut Flex-pihti, 4 kpl i5spq3, 5 AAC-virtapihdit, 3 kpl GPS430-II-aikasynkronointimoduuli Fluke. Keeping your world up and running. Fluke Finland Oy Pakkalantie 30 A VANTAA Puh.: Fax: info@fi.fluke.nl Web: Copyright 2011 Fluke Corporation. Kaikki oikeudet pidätetään. Painettu Alankomaissa 10/2011. Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Pub_ID: fin Tätä asiakirjaa ei saa muokata ilman Fluke Corporationin kirjallista lupaa.
