1 Digitaaliset Fluke-yleismittarit Ratkaisuja kaikkiin tarpeisiin

2 Näin valitset parhaan digitaalisen yleismittarin työhösi Ennen sopivan digitaalisen yleismittarin valitsemista on mietittävä, missä ja mihin sitä käytetään. Arvioi perusmittaustarpeesi ja työhösi liittyvät vaatimukset ja tarkastele sitten useisiin yleismittareihin sisältyviä erikoisominaisuuksia ja -toimintoja. Mieti, teetkö perusmittauksia vai tarvitsetko erikoisominaisuuksien tarjoamia kehittyneempiä vianhakumahdollisuuksia. Huomioon otettavat seikat: työympäristö (jännitetaso, laitetyypit, mittaustyypit, sovellukset) erikoisominaisuudet/-toiminnot (kapasitanssi, taajuus, lämpötila, kosketukseton jännitteenkoetin, pieni tuloimpedanssi, minimin ja maksimin tallennus, tiedonkeruu, trendipiirto) Erottelukyky ja näyttö (6000, tai lukemaa) Turvallisuus Transienttiylijännitteiden lisääntynyt esiintyminen ja niiden tason kasvu nykyaikaisissa sähköjärjestelmissä on saanut huomion kohdistumaan sähkömittalaitteiden tiukempiin turvallisuusstandardeihin. Signaalin päällä ratsastavat transientit (verkkojännite-, syöttötai haaroituspiireissä) voivat käynnistää tapahtumaketjun, joka voi aiheuttaa vakavia vammoja. Mittauslaitteiden on oltava suunniteltu suojaamaan käyttäjiä ympäristöissä, joissa on korkeita jännitteitä ja virtoja. CAT I CAT II CAT III CAT IV Turvaluokitus Lyhyesti Esimerkkejä CAT I Elektroniikka Suojatut elektroniset laitteet Laitteet, jotka on kytketty (syöttö-)piireihin ja joissa transienttiylijännitteet on rajoitettu riittävän alhaisiksi Kaikki suurjännitteiset, matalaenergiset, käämiresistanssiltaan suuret syötöt, kuten kopiokoneen suurjänniteyksikkö CAT II Kodinkoneet, tietokoneet ja televisiot Kodinkoneet, kannettavat laitteet ja muut kotitalouden tai muun vastaavan kuormat Pistorasiat ja pitkät haaroituspiirit. Pistorasiat, joiden etäisyys CAT III:sta on yli 10 metriä. Pistorasiat, joiden etäisyys CAT IV:sta on yli 20 metriä. CAT III Mikropiiripaneelit jne. Kiinteät asennukset, kuten kojeistot ja monivaihemoottorit Teollisuuslaitosten syöttöjohdot Syöttöjohdot ja lyhyet haaroituspiirit, jakotaulun laitteet Suurten rakennusten valaistusjärjestelmät Laitteiden pistorasiat, lyhyt yhteys päätauluun CAT IV Kolmivaiheinen sähkönjakeluverkossa, kaikki ulkojohtimet Pääkeskus Pääkeskus Pääkeskus Mittari Mittari Maanalainen yhteys Muuntaja Maanalainen yhteys Ulkorakennus Ulkorakennus Mittari Viittaa sähkön syöttötasoon eli paikkaan, jossa pienjännite yhdistetään syöttöjännitteeseen Sähkömittarit, primääripiirin ylivirtasuojauslaitteet Ulkopuolinen jakokeskustaulu ja päätaulu, yhteys pylväästä rakennukseen, mittarin ja taulun yhteys Ilmayhteys erillisrakennukseen, maanalainen yhteys kaivon pumppuun

3 Digitaalisen yleismittarin valintataulukko Työ Teollisuuden kunnossapidon ammattilainen Käyttöjen ja moottorien asiantuntijat Tehdasinsinööri Elektroniikka-alan teknikko/insinööri Tutkimus- ja kehitysinsinööri Sähkön ja instrumentoinnin ammattilainen Huoltoinsinööri Sovellukset Tiedonkeruu: Signaalien pitkäaikaiseen automaattiseen valvontaan tai satunnaisvikojen havaitsemiseen. Säädettävien moottorikäyttöjen käyttäminen: Mittaa jännite, taajuus ja virta tarkasti moottorikäytön lähtöpuolelta käytön tai moottorin liittimistä. Moottorin käämityksen tai kosketusresistanssin testaaminen: Erillinen 50 ohmin mittausalue 1 milliohmin erottelukyvyllä (0,001 ohm) ja 10 ma:n testivirralla. Tiedonkeruu: Signaalien pitkäaikaiseen automaattiseen valvontaan, laitteen suorituskyvyn seurantaan MIN-MAX-AVG: Toiminto signaalin valvontaan. Kätevä signaalien häiriöiden vähentämisessä, piirin aktiivisen ajan prosenttiosuuden arvioimisessa ja valvotun signaalin yleisen epävakaustason määrittämisessä. Johtava sähköinsinööri Moottorikäytön asentaja / teknikko Teollisuuden kunnossapidon sähköasentaja Säädettävien moottorikäyttöjen käyttäminen: Mittaa jännite, taajuus ja virta tarkasti moottorikäytön lähtöpuolelta käytön tai moottorin liittimistä. Teollisuuden vianhaku: Riittävä tarkkuus ja erottelukyky moottorikäyttöjen, laitosautomaation, sähkönjakelujärjestelmien ja sähkömekaanisten laitteiden tehostettuun vianhakuun. Yleissähköasentaja Kevyt teollisuuden kunnossapito Sähköinen kunnossapito ja vianhaku: Monenlainen kaupallinen/teollisuuden sähköjärjestelmien vianhaku, asennukset ja huolto. Asuinrakennuksien sähköjärjestelmien Sähköasennusurakoitsija Sähköinen kunnossapito ja vianhaku: Kun on eliminoitava haamujännitteet, havaittava jännitteisiä piirejä ennen kytkentöjen tekemistä ja tehtäessä perustason jatkuvuus-, liitäntä- tai johdotustestejä. LVI-alan ammattilainen Rakennusinsinööri Asuintilojen LVI-kunnossapito: Asuintilojen alempien jännitetasojen sekä LVI-järjestelmien kunnossapito, asennukset ja vianhaku. Sähkönjakelun kenttähuolto Mittariryhmien huolto Kiinteät sähköasennukset Sisätilojen sähkömittarien testaus: Mittariryhmien ja uudelleenkytkentöjen kanssa työskentelyyn, kondensaattorien testaukseen, jännitteellisyyden havaitsemiseen sekä perustason jatkuvuus-, liitäntä- tai johdotustesteihin.

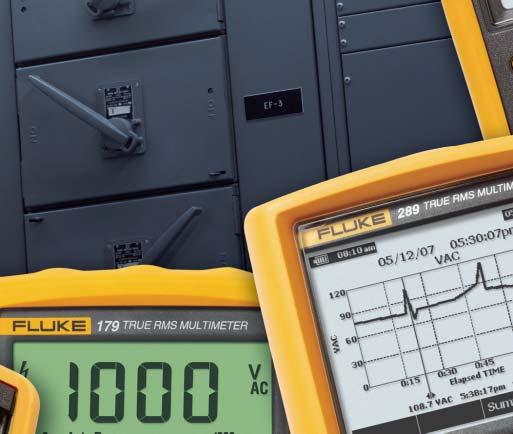

4 Ominaisuudet Tiedonkeruutoiminto, jossa on TrendCapture-näyttö Alipäästösuodatin moottorikäyttöjen mittauksiin 50 ohmin alue 1 milliohmin erottelukyvyllä Suositeltu digitaalinen yleismittari Fluke 289 Fluke 289 FlukeView Forms -Combo-paketti Tiedonkeruutoiminto, jossa on TrendCapture-näyttö 0,025 % DC:n tarkkuus Suuri, helppolukuinen pistematriisinäyttö Kehittyneet MIN/MAX-tallennustoiminnot Fluke 287 True-RMS-mittaukset Mittausalue 1000 V AC Turvahyväksytty Kaikki tulot on suojattu CAT III, 1000 V ja CAT IV 600 V -luokitusten mukaisesti. Tulot kestävät yli 8000 voltin impulsseja ja pienentävät näin ylikuormituksista tai piikeistä aiheutuvia riskejä. Fluke 87V Fluke 87V/E2 -Combo-teollisuuspaketti Monipuolisessa mittarissa yhdistyvät tarkkuus, turvallisuus ja luotettavuus Enemmän mittauksia, laajat mittausalueet Voltit, ampeerit, ohmit, lämpötila, taajuus, jatkuvuus, kapasitanssi ja minimi-maksimiarvot Helppokäyttöinen, merkittäviä parannuksia alkuperäiseen Fluke 70 -sarjaan: lisää mittaustoimintoja ja paljon suurempi näyttö Fluke 179 Fluke 179/1AC-II -Combo-paketti Kaksoistuloimpedanssi sekä herkkien elektronisten piirien tai ohjauspiirien että mahdollisesti haamujännitteitä sisältävien piirien mittauksiin VoltAlert: kosketukseton jännitteenkoetin Fluke 117 Fluke 117/322 -Combo-paketti CAT III 600 V Liekinvarmistimen mittaus μa-toiminnolla jopa 0,1 mikroampeeriin asti Fluke 116 CAT III 600 V Pienen tuloimpedanssin VCHEK LoZ -mittaustoiminto Jatkuvuuden ja jännitteen mittaus Laaja automaattinen mittausalue 600 V AC tai DC Fluke 113 CAT IV 300 V, CAT III 600 V

5 Työtapoihin sopivat mittarit. Paras tarkkuus Vaativa teollisuuskäyttö Luonnostaan vaaraton Kenttähuolto Sähköasennus Perusominaisuudet V 87V EX Näytön lukemat ATEX II 2G EEx ia IICT4 -turvaluokitus, vyöhykkeet 1 ja 2 True-RMS-mittaukset AC+DC AC+DC AC AC AC AC Perus-DC-mittaustarkkuus 0,025 % 0,025 % 0,05 % 0,05 % 0,09 % 0,5 % Suurempi kaistanleveys 100 khz 100 khz 20 khz 20 khz Automaattinen/manuaalinen aluevalinta / / / / / / Mittaukset AC/DC-jännite 1000 V 1000 V 1000 V 1000 V 1000 V 600 V AC/DC-virta 10 A 10 A 10 A 10 A 10 A 10 A Resistanssi 500 MΩ 500 MΩ 50 MΩ 50 MΩ 50 MΩ 40 MΩ Taajuus 1 MHz 1 MHz 200 khz 200 khz 100 khz 50 khz Kapasitanssi 100 mf 100 mf 10 mf 10 mf 10 mf 10 mf Lämpötila C C C C +400 C dbv 60 db 60 db Konduktanssi 50 ns 50 ns 60 ns 60 ns Pulssisuhde/pulssinleveys / / / / Jatkuvuus/dioditestaus Moottorikäyttöjen mittaukset VoltAlert, kosketukseton jännitteenkoetin VCHEK -toiminto LoZ: pieni tuloimpedanssi Lo-Ohms-toiminto Mikroampeerit Näyttö Pistematriisinäyttö Kaksoisnäyttö Analoginen pylväsnäyttö Taustavalo Graafinen trendinäyttö Tietojen tallennus ja vaihto Minimin & maksimin tallennus / aikaleima / / / / / / Nopea min/max-tallennus 250 μs 250 μs 250 μs 250 μs Näytön pito / Automaattinen (Touch) Hold -toiminto / / / / / / Suhteelliset mittaukset Itsenäinen tiedonkeruu Lukemien muisti USB-yhteensopiva PC-liitäntä Muut ominaisuudet Automaattinen valinta, AC/DC-jännitteet Reaaliaikakello Kiinteä suojakotelo Irrotettava suojakotelo Erillinen paristo-/sulakekotelo / / / / / / Virtalähde Paristo Paristo Paristo Paristo Paristo Paristo Takuu ja turvallisuus Takuu (vuosissa) Elinikäinen Elinikäinen Elinikäinen Elinikäinen Elinikäinen 3 Mittausjohtohälytys Vaarallisen jännitteen ilmaisu EN CAT III 1000 V 1000 V 1000 V 1000 V 1000 V 600 V EN CAT IV 600 V 600 V 600 V 600 V 600 V

6 LVIS Kenttähuolto Sähkömittaukset Perusmittaukset Yleismittaukset Raskas käyttö IV AC AC AC AC 0,5 % 0,5 % 0,5 % 2 % 0,3 % 0,1 % 30 khz / / / / / / 600 V 600 V 600 V 600V 1000 V 1000 V 200 μa 10 A 10 A 10 A 40 MΩ 40 MΩ 40 MΩ 60 kω 50 MΩ 32 MΩ 50 khz 50 khz 100 khz 10 mf 10 mf 10 mf 10 mf +400 C 32 ns / / / / / / / / / / / / Tehosta digitaalisen yleismittarisi ominaisuuksia Fluke-lisävarusteilla. Osoitteesta saat lisätietoja. Fluke. Keeping your world up and running. / / / / / Paristo Paristo Paristo Paristo Paristo Paristo Elinikäinen Elinikäinen 600 V 600 V 600 V 600 V 1000 V 1000 V 300 V 600 V Fluke Finland Oy Pakkalantie 30 A VANTAA Puh.: Fax: info@fi.fluke.nl Copyright 2008 Fluke Corporation. Kaikki oikeudet pidätetään. 05/2008. Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Pub_ID: fin Rev. 01
