1 TAKAT KAMIINAT TAKKASYDÄMET 2015 / 2016

2

3

4 SISÄLLYSLUETTELO NORDPEISIN JA LÄMMITTÄMISEN HISTORIA... 5 AITOA KÄSITYÖTÄ...6 MIKSI NORDPEIS?... 7 TUOTTEEN MERKINTÄ...8 KONVEKTIOLÄMMITYS...9 TAKAT Amsterdam kulma...12 Atlanta Chicago II matala & korkea...16 Estoril kulma korkea...18 Estoril seinä korkea Havanna...22 Jersey...24 Lisboa London...28 Odense...30 Osaka T...32 Panama Paris Praha...40 Ronda Ronda Sakai Stockholm Stockholm korkea Tokyo...52 KAMIINAT Duo Quadro...60 TAKKASYDÄMET N-20F N-20T...67 N-20U N N-23G N N-36A...72 X-20F...73 Q-23FL...74 Q-34AL...75 NI NÄIN HELPPOA SE ON - NORDPEISILLÄ...80 TIETOA...81 Emme vastaa mahdollisista painovirheistä. Pidätämme oikeuden tehdä muutoksia teknisiin tietoihin. Uusimmat tiedot ovat tuotteen asennusohjeessa osoitteessa 4

5 NORDPEISIN JA LÄMMITTÄMISEN HISTORIA Tulisijalla on aina ollut erityinen sija norjalaisten sydämissä ja kodeissa. Norja on tunnettu kylmistä talvistaan ja pitkistä öistään, runsaasta lumentulosta ja jäätävistä tuulista. Tuli on aina ollut elintärkeä, täällä enemmän, kuin kenties missään muualla maailmassa. Tulisija on kodin sydän, tuiki tarpeellinen lämmön, valon ja turvallisuuden lähde. Voidaan sanoa, että olemme pysyneet hengissä tulen lämmön voimalla. Vallalla on yleinen käsitys, että norjalaiset itse ovat kylmiä. Tämä on myytti kylmän ilmaston vuoksi tuli ei ainoastaan esiinny heidän historiassaan ja perinteissään, se virtaa myös heidän suonissaan. VAHVAT JUURET NYKYAIKAISESSA MAASSA Nykyinen Norja on moderni korkean teknologian maa ja kylmä on siunaus kaikille niille, jotka haluavat lämmitellä. Sitä norjalaiset totisesti haluavat ja käytettävissä olevasta uudesta tekniikasta huolimatta mikään ei ole korvannut elävän tulen luomaa lämpöä ja lämmintä tunnelmaa. Norjalaisten suhde elävään tuleen on vahva ja ikiaikainen ja tuleen he vieläkin luottavat. Norjassa on enemmän tulisijoja taloutta kohti, kuin missään muualla koko maailmassa. NORJAN HISTORIASTA NOUSSUT Lähes kolme vuosikymmentä toiminut Nordpeis on perustamisestaan lähtien valanut tulisijoihinsa Norjan historiaa ja vanhoja perinteitä. Yhdistettynä laatuun ja nykyaikaiseen tekniikkaan tämä on ollut menestyksemme avain. Laatua lupasimme tuolloin ja laatu on lupauksemme edelleen. Tulisijoissamme yhdistyvät vanhat perinteet ja moderni toimivuus. Tulen luoma tunnelma on entisellään, mutta tuotteemme täyttävät ankarimmatkin palamisen puhtauteen kohdistuvat vaatimukset. Tuloksena on norjalainen elämys nautintoa, tehokasta lämmitystä ja puhdas omatunto. MUUTAKIN KUIN LÄMPÖÄ Tulisijan asema on muuttunut ajan myötä. Se ei enää ole pelkkä lämmönlähde, vaan kotiemme keskeinen elementti. Tulisijamme ovat puhdaslinjaisia ja keskittävät katsojan päähuomion liekkeihin. Laaja perusvalikoimamme ja runsaat muuntelumahdollisuudet varmistavat sen, että voimme tarjota kaikille mieluisan tuotteen, ajattoman klassikon, joka muodostaa nykyaikaisen kodin luonnollisen keskipisteen. 5

6 AITOA KÄSITYÖTÄ Nordpeis perustettiin vuonna 1984 ja jo siitä lähtien takkojemme suunnittelun inspiraationlähteenä ovat olleet norjalaiset tarinat ja perinteet. Perustaessaan Nordpeisin muurarimestari Morten Henriksen halusi tarjota takkojaan mahdollisimman monille norjalaisille. Takkamallit sovitettiin aluksi markkinoilla oleville takkasydämille ja niitä myytiin erikoisliikkeiden kautta. Konsepti ja muotoilu olivat suurmenestys. Kun takkakuoria oli myyty menestyksekkäästi usean vuoden ajan, Nordpeis alkoi kehittää omia takkasydämiä. 6 Nordpeis aloitti yhteistyön SINTEFin ja Norjan tutkimusneuvoston kanssa puhtaasti polttavien, norjalaiset vaatimukset täyttävien takkasydämien kehittämiseksi. Painopisteenä oli olemassa olevien tuotteiden jalostaminen hyvällä palamistekniikalla ja kevyellä muotoilulla. Tavoitteena olivat asiakkaiden toivomusten mukaisesti suurilla lasiaukoilla ja hyvällä tulinäkyvyydellä varustetut tuotteet. Nordpeis on sitä mieltä, ette mikään korvaa elävän tulen luomaa tunnelmaa. Olemme panostaneet kaikkemme takkojemme kehittämiseen ja tuloksena on ainutlaatuinen nykyaikaisen muotoilun, innovaatioiden ja käsityön yhdistelmä. Tuotteemme täyttävät tiukimmatkin puhtaalle palamiselle asetettavat vaatimukset. Tämän ansiosta polttopuut hyödynnetään erittäin taloudellisesti ja samalla ympäristön kuormitus pienenee. Olemme siksi ylpeitä siitä, että Nordpeis on nyt saatavana myös muualla Euroopassa. Kuulumme NIBE-konserniin, joka on yksi Euroopan suurimmista takkavalmistajista. Katso Nordpeisesittelyvideo!

7 MIKSI NORDPEIS? Nordpeis-takka koostuu takkasydämestä, jonka palotila ja lasiluukku muodostavat varsinaisen tulisijan, sekä erikoisbetonikuoresta. Kuori koteloi takkasydämen ja muodostaa yhdessä sen kanssa huonekalun. ERIKOISBETONIKUORI Nordpeis on Euroopan johtava takkakuorien valmistaja. Takkakuoremme koostuvat helposti asennettavista elementeistä. Ne voidaan toimittaa erilaisilla lisävarusteilla, kuten etulevyllä, puulokerolla ja eri värisillä luukuilla, varustettuina. Erikoisesti takkakuoria varten kehitetty kevytbetoni kestää korkeita lämpötiloja ja suuria lämpötilavaihteluja. Pitkäikäistä laatua. Joustava moduulijärjestelmä. Helppo, nopea ja siisti asennus. Pinta voidaan maalata ja sovittaa muuhun sisustukseen. Kevyiden elementtien ansiosta takka voidaan asentaa puulattialle ilman lattian lisävahvistusta*. *edellyttää lattian staattisen lujuustarkastelun NYKYAIKAINEN NORJALAINEN PALAMISTEKNIIKKA Norja on teknisesti korkealle kehittynyt maa, jossa on voimassa erittäin tiukat puhdasta palamista koskevat vaatimukset. Kehityksen kärjessä pysyäkseen Nordpeis panostaa tutkimukseen ja tuotekehitykseen sekä uusiin teknologioihin. Siksi olemme ylpeitä siitä, että pystymme tarjoamaan kehittyneitä, nykyajan tarpeisiin ja määräyksiin sovitettuja tuotteita. Tuotteemme täyttävät kaikki ympäristövaatimukset ja tarjoavat upean tunnelman, miellyttävän lämmön sekä hyvän omantunnon. Säästää energiaa hyödyntämällä puun tehokkaasti. Ympäristöystävällinen. Puhdas palaminen suurentaa lämmitystehoa. Kaikissa takoissa Thermotte -eristyslevyt. SUUREMPI LÄMMITYSTEHO THERMOTTE -LEVYJEN ANSIOSTA Palotilan eristyslevyjen ansiosta puu hyödynnetään optimaalisesti ja liekit näkyvät paremmin kirkkaiden värien ansiosta. Vaalea ja tyylikäs palotila myös silloin, kun takka ei ole käytössä. Kompakti materiaali varmistaa tasaisen pinnan, joka suojaa noelta ja värjäytymiltä. Mahdollistaa korkean palolämpötilan, jopa 1280 C 0. Hyvät eristysominaisuudet varmistavat puhtaan palamisen pienelläkin lämmitysteholla. Erittäin luja ja iskunkestävä. LÄMPÖÄ VARASTOIVA POWERSTONE Powerstone on ainutlaatuinen Nordpeis-tuote. Se sitoo ja varastoi lämpöä ja luovuttaa sen sitten hitaasti ja tasaisesti ympäristöönsä. Powerstone varmistaa miellyttävän lämmön ja täydellisen takkatunnelman - ilman, että huoneen lämpötila nousee liian korkeaksi. Suunniteltu moduulijärjestelmäksi. Suuri lämmönvarauskyky. Pitkä lämmönluovutusaika alentaa lämmityskustannuksia. YKSILÖLLINEN TAKKA Monet takoistamme on helppo sovittaa omiin mieltymyksiin sopivaksi. Valitse mieluinen kuorivaihtoehto ja maalaa se haluamasi väriseksi. Saatavana on myös kuoria vahatulla betonipinnalla. Valitse sopiva lukuisista perusratkaisuista. Pinta voidaan maalata ja koristella. Muotoilu on klassinen ja ajaton, ulkonäkö on helppo muuttaa. HELPPO ASENTAA Takat ovat helppoja ja nopeita asentaa. Yleensä asennus valmistuu yhdessä päivässä. Katso lisätietoja sivulta 7. NYKYAIKAINEN, AJATON MUOTOILU Muotoilu on kaiken perusta, mutta myös muoto ja toimivuus ovat tärkeitä. Takkamme syntyvät norjalaisten takka- ja uuniperinteiden ja pohjoismaisen muotoilun yhdistelmästä. Seuraamme myös eurooppalaisia trendejä. Takan eliniän aikana tulet luultavasti vaihtamaan sohvan ja muuttamaan sisustusta. Siksi muotoilun on oltava ajatonta ja nykyaikaista mutta samalla klassista, tyylikästä ja kestävää. Nordpeis on hyvä valinta tänään ja monien vuosien ajan. JÄLLEENMYYJÄT Nordpeisiä myyvät valikoidut jälleenmyyjät kautta maan. Lähimmän jälleenmyyjän löydät osoitteesta 7

8 TUOTTEEN MERKINTÄ SYMBOLIEN SELITYKSET RAKENNUKSEN LUOKITUS Nämä tulisijat soveltuvat kaikenlaisiin asuntoihin. Ne saavat kaiken paloilman raitisilman tuloaukosta, mutta ne voivat tarvita lisäilmaa sytyttämisen aikana. Viime vuosina uusien asuntojen tiiviydelle ja ilmanvaihdolle on asetettu uusia vaatimuksia. Tämä vaikuttaa tulisijan toimintaan. Jos asuntoon ei syötetä tarpeeksi tuloilmaa, ilmanvaihtojärjestelmä voi imeä ilmaa savupiipun kautta. Riittävän ilmamäärän varmistamiseksi on asennettava aukko, joka tuo lisää tuloilmaa rakennuksen ulkopuolelta. Jos asut tiiviissä tai modernilla mekaanisella ilmanvaihdolla varustetussa talossa tai asunnossa, tämä tulee ottaa huomioon, kun asennusta suunnitellaan. Silloin suosittelemme vihreällä rakennuksen kuvalla merkittyä tulisijaa. KONVEKTIO Konvektiotekniikan avulla varmistetaan, että lämpö jakautuu tasaisesti koko huoneeseen. Seuraavalla sivulla on lisätietoja konvektiosta. o + C LÄMMÖN VARAAMISMAHDOLLISUUDET Monien Nordpeis-tuotteiden lämmönvaraamiskykyä voidaan parantaa valitsemalla PowerStoneTM-varustesarja, joka asennetaan tulisijan sisään, kun se kootaan. TULISIJAN PAIKAN VALITSEMINEN Useimmat tulisijoistamme voidaan asentaa moniin vaihtoehtoisiin paikkoihin. Kaikissa tuotteissamme on vähintään yksi alla olevista symboleista, jotka osoittavat mahdolliset asennuspaikat huoneessa. KULMA - takka voidaan asentaa huoneen kulmaan. SEINÄN VIEREEN - takka voidaan asentaa huoneeseen suoran seinän viereen. VAPAASTI SEISOVA - takka voidaan asentaa huoneeseen vapaasti seisovaksi. 8

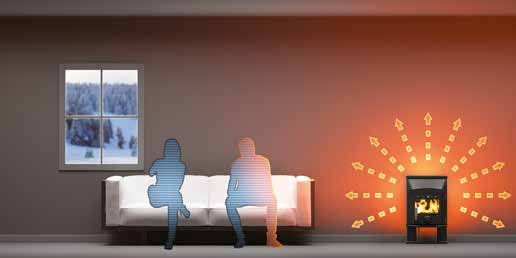

9 KONVEKTIOLÄMMITYS KOKO HUONETILAN LÄMMITTÄVÄT KAMIINAT JA TAKAT Konvektiolämpö kiertää huoneessa, kun kaksinkertaisilla seinämillä varustetussa kamiinassa tai takassa palaa tuli. Kylmä ilma tulee sisään tulisijan alaosasta, lämpiää seinämien välissä, laajenee ja poistuu kuumana yläosan ritilän kautta. Lämpö jakautuu huoneeseen tai asuntoon nopeammin verrattuna säteilemiseen yksinkertaisella seinämällä varustusta kamiinasta. Kun lämmitetään yksinkertaisella, valuraudasta valmistetulla seinämällä varustettua kamiinaa, sen ympärillä on erittäin kuumaa, mutta huoneen toisella puolella on lähes yhtä kylmää, kuin ennen lämmittämisen aloittamista. Kaikki takkasydämellä varustetut takat toimivat konvektiotulisijoina. Useimmissa nykyisissä valurautakamiinoissa ei ole konvektiotoimintoa. Nordpeis suosittelee konvektiotoiminnolla varustettuja tulisijoja. Kun lämpö jakautuu tasaisesti koko huonetilaan, mukavuus paranee. KIERTOILMATAKKA SÄTEILYLÄMPÖKAMIINA Kuvat esittelevät lämmön jakautumisen konvektiotulisijasta (kiertoilmatakka tai kaksiseinämäinen kamiina) verrattuna säteilylämpökamiinaan (tavallinen valurautakamiina ilman konvektiolevyjä). 9

10

11 NORDPEIS TAKAT Rauhallinen tunnelma ja mukava olo. Takka ei pelkästään lämmitä. Se luo kotiin aidon, lämpimän tunnelman. Takkojemme jokainen yksityiskohta hohkaa käsityötaitoa, Norjan historiaa ja modernia muotoilua. Kun ostat takan, tarjoamme vain hyviä vaihtoehtoja. Tyylisi mukainen takka. Kun valitset Nordpeis-takan, voit mukauttaa sen omaan makuusi sopivaksi. Voit valita useimpiin takkoihin ovikehykset, lisävarusteita ja betonisia vaihtoehtoja. Lisäksi takan voi maalata tai kaakeloida haluamasi väriseksi. Valmistamme takkoja erilaisista betonilaaduista: Erikoisbetoni Erikoisbetonitakkamme toimitetaan maalaamattomina. Ne maalataan halutun värisiksi vesiohenteisilla maaleilla. Colorado Natural Erikoisbetonin pinta on käsitelty valmiiksi. Colorado White Valkoinen erikoisbetonipinta on käsitelty valmiiksi. Colorado Anthracite Tumma erikoisbetonipinta on käsitelty valmiiksi. 11

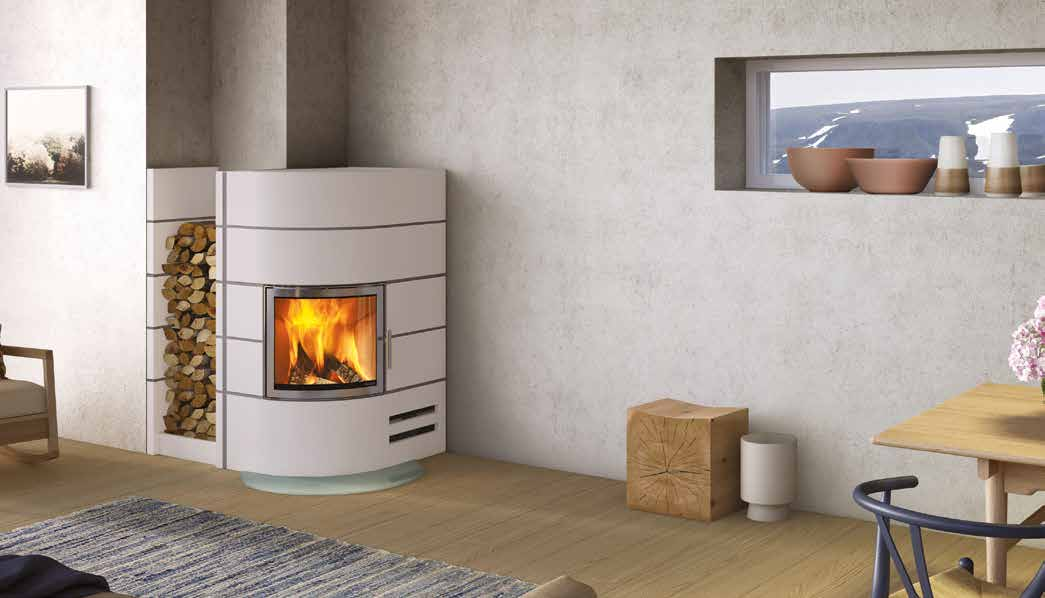

12 NORDPEIS AMSTERDAM KULMA Amsterdam Kulmassa on säädettävä puutila, joka sijoitetaan savupiipun viereen. Puutilan maksimileveys on 530 mm. Takkasydämeen on valittavissa neljä eri luukunkehyksen väriä. 12

13 NORDPEIS AMSTERDAM KULMA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1380 / 845 / 645 Takkasydän: N-24 Luukun värit: musta, antrasiitti, kromi, mattakromi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Teho (kw): 3-12 Nimellisteho (kw): 7 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 349 > Lisävarusteet Lattialevy kirkasta lasia Paloilman asennussarja Liitäntäsarja hormiin Kipinäsuoja > < /- 1205* = Palomuuri = Tulenarka materiaal 352 <430 <530 Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 13

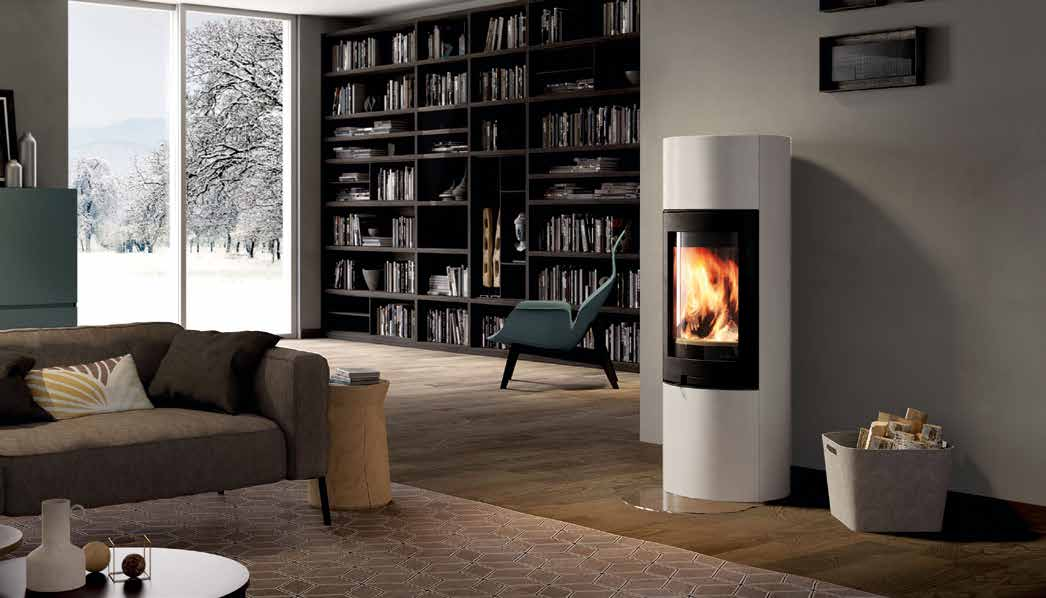

14 NORDPEIS ATLANTA Nordpeis Atlanta on yksi vuoden 2015 Nordpeis-uutuuksista. Tämä pieni takka soveltuu mainiosti pienempiin huonetiloihin. Kuva: Korkea Nordpeis Atlanta, värinä Colorado white, lattialevy kirkasta lasia. 14

15 NORDPEIS ATLANTA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1185 ja 1485 / 526 / 507 Takkasydän: S-26R Luukun värit: musta Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 4-8F Nimellisteho (kw): 5,1 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 196 (matala) ja 225 (korkea) 350 mm 350 mm Atlanta matala Atlanta korkea Lisävarusteet Lattialevy kirkasta lasia. Yläosa lämpöä varaavaa PowerStoneTM-materiaalia. Paloilman asennussarja. Liitäntäsarja hormiin. 90 ⁰ 45 ⁰ >50 mm >50 mm >380 mm >50 mm >1000 mm >1000 mm = Palomuuri = Tulenarka materiaal 1) 2) 3) 4) 5) 6) 7) 8) 1) Colorado Natural valkoiseksi maalattua betonia 2) Colorado Natural kiillotettu 3) Colorado White harmaalla edustalla 4) Colorado White 5) Colorado Natural Korkea valkoiseksi maalattua betonia 6) Colorado Natural Korkea kiillotettu 7) Colorado White Korkea harmaalla edustalla 8) Colorado White Korkea Huomio: Tämä on uusi tuote. Kehitämme tuotteita jatkuvasti. Yksittäiset tekniset tiedot voivat muuttua. Uusimmat tiedot ovat osoitteessa nordpeis.eu/fi.. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 15

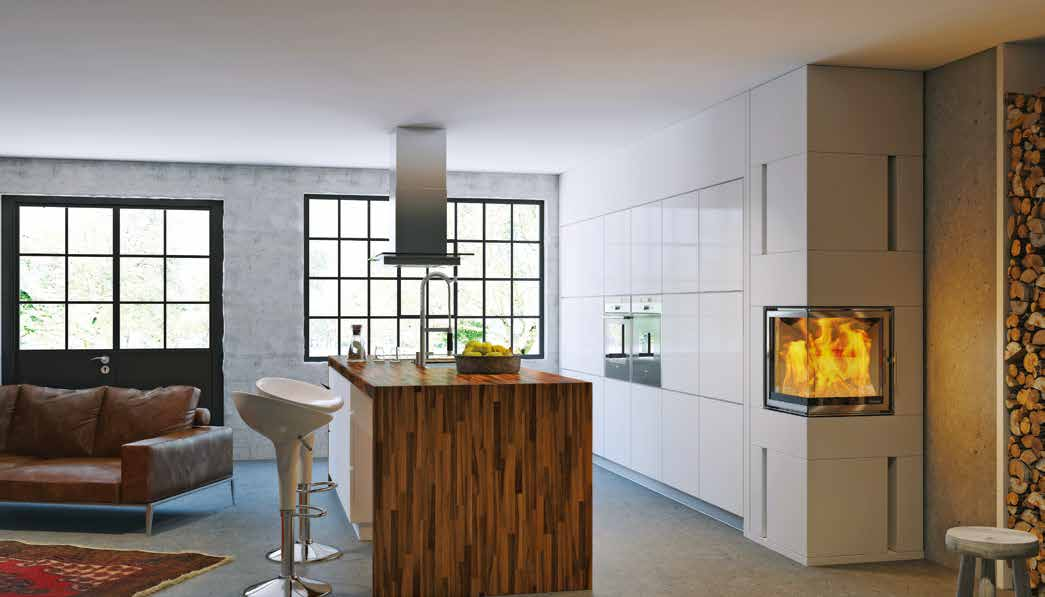

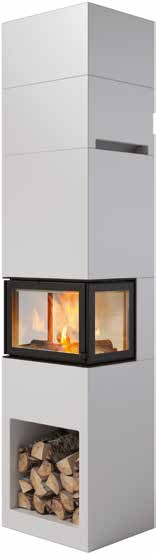

16 NORDPEIS CHICAGO II MATALA & KORKEA Chicago II on takka suurella kulmaluukulla, joka tarjoaa hyvän tulinäkyvyyden. Chicago II -takkatoimitus sisältää aina osat sekä matalan että korkean mallin asennusta varten. Takka voidaan sijoittaa seinää vasten, kulmaan tai vapaasti seisovaksi. Kuva: Nordpeis Chicago II korkea. 16

17 NORDPEIS CHICAGO II MATALA & KORKEA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1985 ja 2385 / 620 / 620 Takkasydän: N-36A Luukun värit: musta, antrasiitti, kromi, mattakromi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Teho (kw): 4,5-10 Nimellisteho (kw): 7 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 305 ja 343 * Chicago II matala ** Chicago II korkea >600 >1200 Chicago II matala Chicago II korkea Lisävarusteet Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin. >400 >400* >20** >400 >400* >20** >20 9 = Palomuuri = Tulenarka materiaal Matala Korkea Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 17

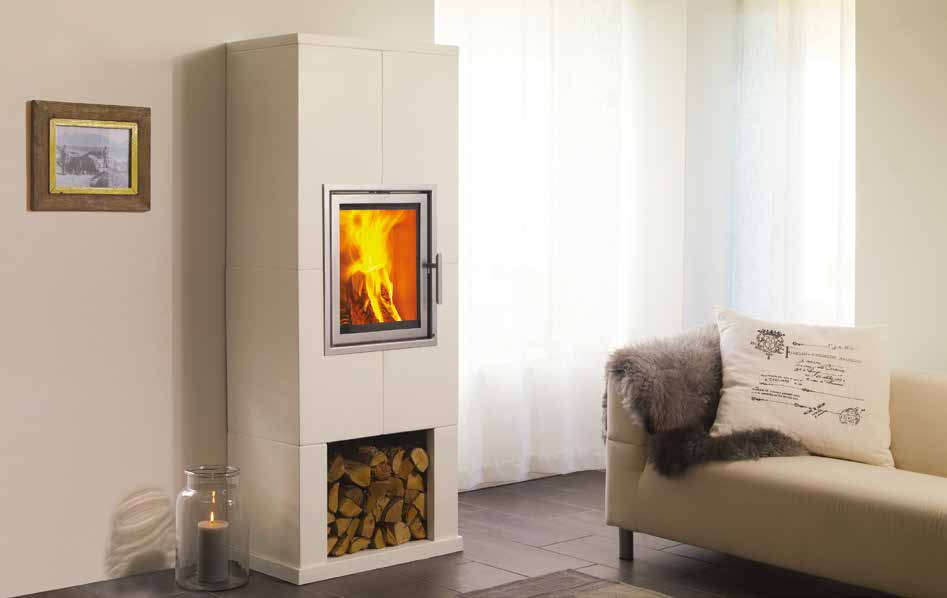

18 NORDPEIS ESTORIL KULMA KORKEA Nordpeis Estoril on kaunis kevyttakka, joka kokonsa puolesta sopii pienempiinkin tiloihin. Kevyttakan voi keveytensä ansiosta asentaa suoraan puulattian päälle, joten asennus on helppoa ja edullista. Nordpeis Estoril -kevyttakan parhaita puolia on takan kiertoilmatoiminto, joka alkaa antaa lämpöä heti, kun tulet on sytytetty. Nordpeis Estoril-kevyttakka voidaan pinnoittaa tai maalata juuri niin kuin itse haluat. 18

19 NORDPEIS ESTORIL KULMA KORKEA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1795 / 845 / 590 Takkasydän: N-21 Luukun värit: musta, antrasiitti, kromi, mattakromi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 35 Teho (kw): 2-10 Nimellisteho (kw): 6 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 217 >230 > Lisävarusteet Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin. Kipinäsuoja >300 >2030 >380 = Palomuuri = Tulenarka materiaal 845 Estoril Kulma Korkea Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 19

20 NORDPEIS ESTORIL SEINÄ KORKEA Suoraa seinää vasten asennettava Estoril Seinä Korkea -malli on ajaton, tyylikäs ja puhdaslinjainen takka. Takan alla on kätevä halkotila polttopuita varten. 20

21 NORDPEIS ESTORIL SEINÄ KORKEA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1795 / 700 / 425 Takkasydän: N-21 Luukun värit: musta, antrasiitti, kromi, mattakromi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 35 Teho (kw): 2-10 Nimellisteho (kw): 6 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 248 >720 >1000 > Lisävarusteet Lattialevy kirkasta lasia. Kipinäsuoja. Paloilman asennussarja. Liitäntäsarja hormiin >2050 > korkea matala +/ / = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 21

22 NORDPEIS HAVANNA Nordpeis Havanna on upea kiertoilmatakka. Kiertoilmatakka kierrättää nimensä mukaisesti ilmaa ottaen sen huoneenlämpöisenä kuorensa sisään ja luovuttaen ilman lämmenneenä ulos kuoresta. Nordpeis Havanna-kiertoilmatakan luovuttama lämmin ilma leviää nopeasti suurelle alueelle. Nordpeis Havanna -kiertoilmatakka vie vähän lattiatilaa, mutta on silti erittäin näyttävä ja tyylikäs. Kuva : Nordpeis Havanna, halkotila ja kirkas lattialasi saatavissa lisävarusteina. 22

23 1330* NORDPEIS HAVANNA Tekniset tiedot: Suojaetäisyys Suojaetäisyys (mm): (mm): Mittapiirros (mm): Mittapiirros (mm): 245 Korkeus/Leveys/Syvyys (mm): 2005 / 480 / 480 Takkasydän: S-31A Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 4-8 Nimellisteho (kw): 6 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Lisävarusteet Lattialevy kirkasta lasia. Tuhkalaatikko. Halkotila. Paloilman asennussarja. Liitäntäsarja hormiin > = Palomuuri = Tulenarka materiaal Havanna Havanna ja halkotila (lisävaruste). Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 23

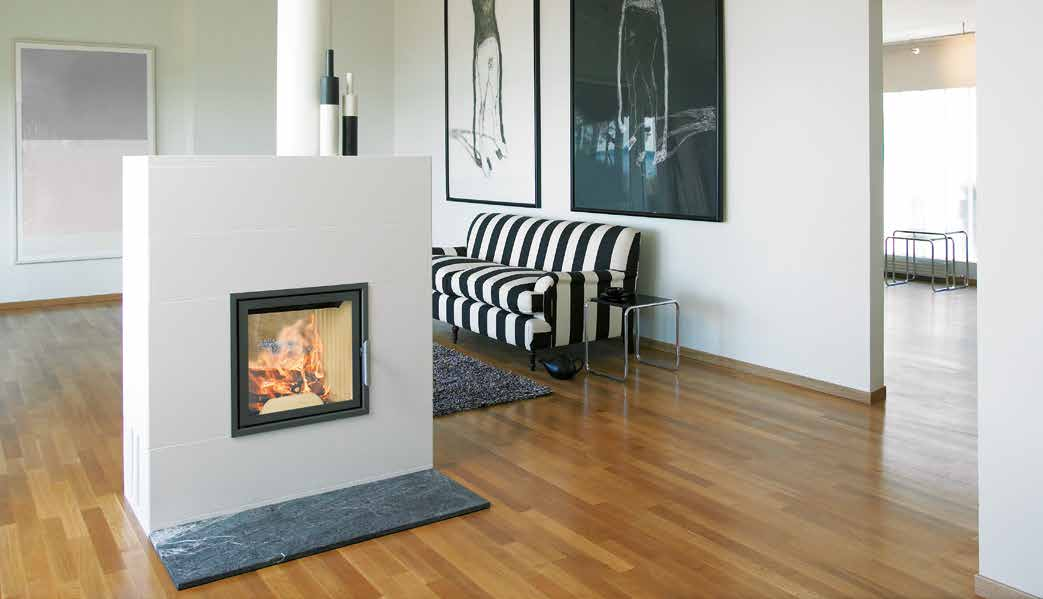

24 NORDPEIS JERSEY Jersey on vapaasti seisova takka, josta tuli näkyy molempiin suuntiin kaksipuoleisen takkasydämen ansiosta. 24

25 NORDPEIS JERSEY Tekniset tiedot: Suojaetäisyys (mm): Korkeus/Leveys/Syvyys (mm): 1340 / 1130 / 480 Takkasydän: N-23G Luukun värit: musta, antrasiitti, kromi, mattakromi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 4,5-10 Nimellisteho (kw): 7 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 387 Lisävarusteet Edusta mustaa lasia Lattialevy kirkasta lasia Paloilman asennussarja Liitäntäsarja hormiin FIG 1 =Brannmur/Brandmur/Turvaetäisyydet/Firewall =Brennbart materiale/brændbart materiale/ Brännbart material/ Palavasta materiaalista/combustible material 1480 > > Mittapiirros (mm): 240 +/-1165* = Palomuuri = Tulenarka materiaal Musta lasi Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 25

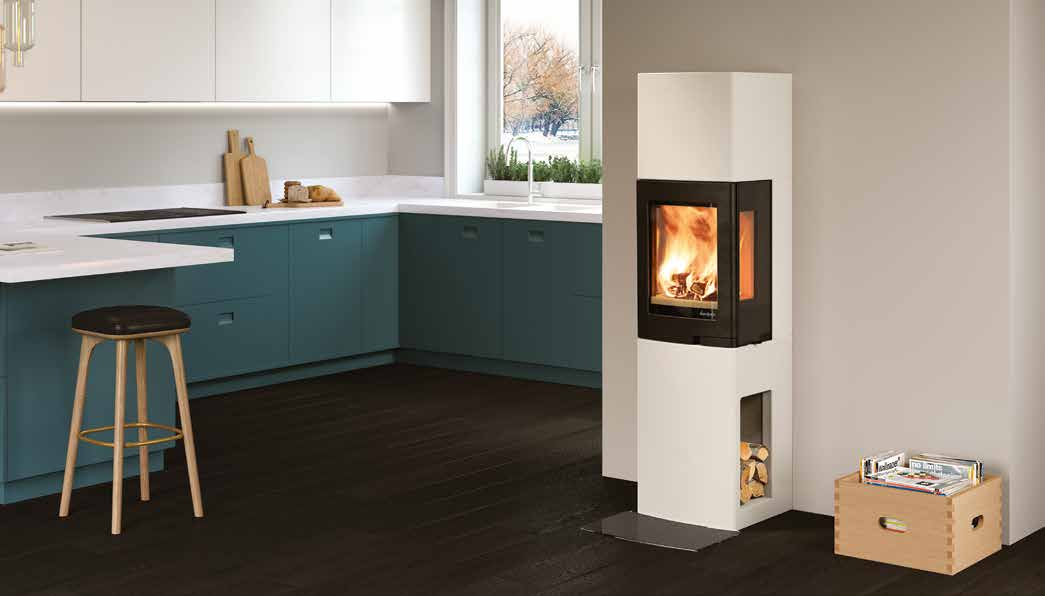

26 NORDPEIS LISBOA Kapea Nordpeis Lisboa -takka vie vain vähän lattiapinta-alaa. Takkaan sisältyy suojaseinä. Kuva: Nordpeis Lisboa, lattialevy kirkasta lasia. 26

27 NORDPEIS LISBOA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1630 / 413 / 452 Takkasydän: S-18U Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 3-6 Nimellisteho (kw): 5 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 253 Lisävarusteet Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin. Tuhkalaatikko. = Palomuuri = Tulenarka materiaal Huomio: Tämä on uusi tuote. Kehitämme tuotteita jatkuvasti. Yksittäiset tekniset tiedot voivat muuttua. Uusimmat tiedot ovat osoitteessa nordpeis.eu/fi. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 27

28 NORDPEIS LONDON London on tyylipuhdas takka, johon saa lisävarusteena mustaa tai oranssia lasia olevan edustan. Luukun kehyksen värivaihtoehdot ovat musta, antrasiitti, kromi ja mattakromi. Kuva: Nordpeis London, musta lasiedusta, luukun kehys mattakromi. 28

29 NORDPEIS LONDON FIG 1 FIG 1 =Brannmur/Brandmur/Turvaetäisyydet/Firewall =Brennbart materiale/brændbart materiale/ Brännbart material/ Palavasta materiaalista/combustible material Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): >1130 =Brannmur/Brandmur/Turvaetäisyydet/Firewall =Brennbart materiale/brændbart materiale/ Brännbart material/ Palavasta materiaalista/combustible material Korkeus/Leveys/Syvyys (mm): 1340 / 1130 / 440 Takkasydän: N-21 Luukun värit: musta, antrasiitti, kromi, mattakromi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 35 Teho (kw): 2-10 Nimellisteho (kw): 6 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 238 >1130 >1000 > London = mm Lisävarusteet Ylälevy Ruvina-marmoria. Ylälevy Mocca Creme -marmoria. Edusta mustaa tai oranssia lasia. Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin / /- 1190* London perusmalli London mustalla lasiedustalla London oranssilla lasiedustalla = Palomuuri = Tulenarka materiaal FIG A > > Osoitteessa on lisää inspiroivia tuotekuvia. 270 Symbolien selitykset ovat sivulla 8. 29

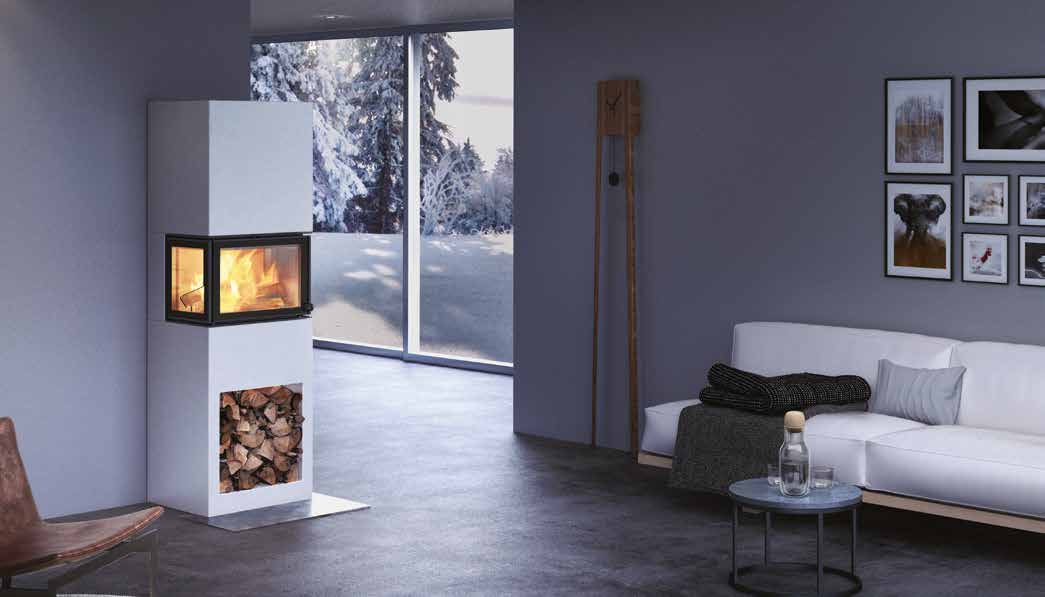

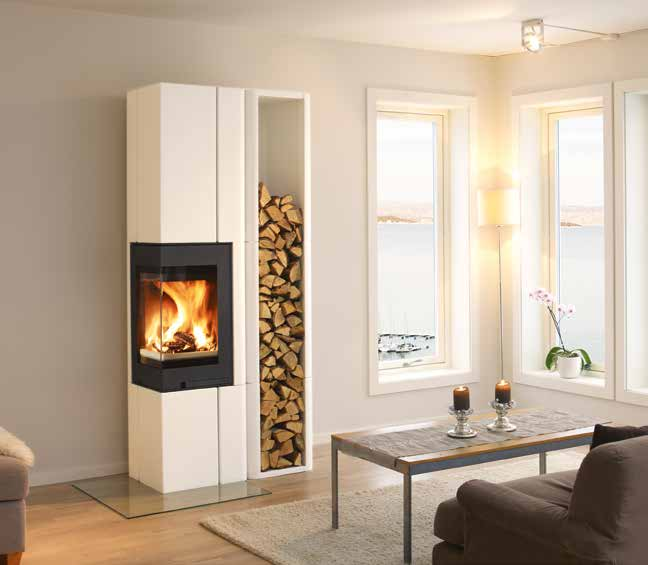

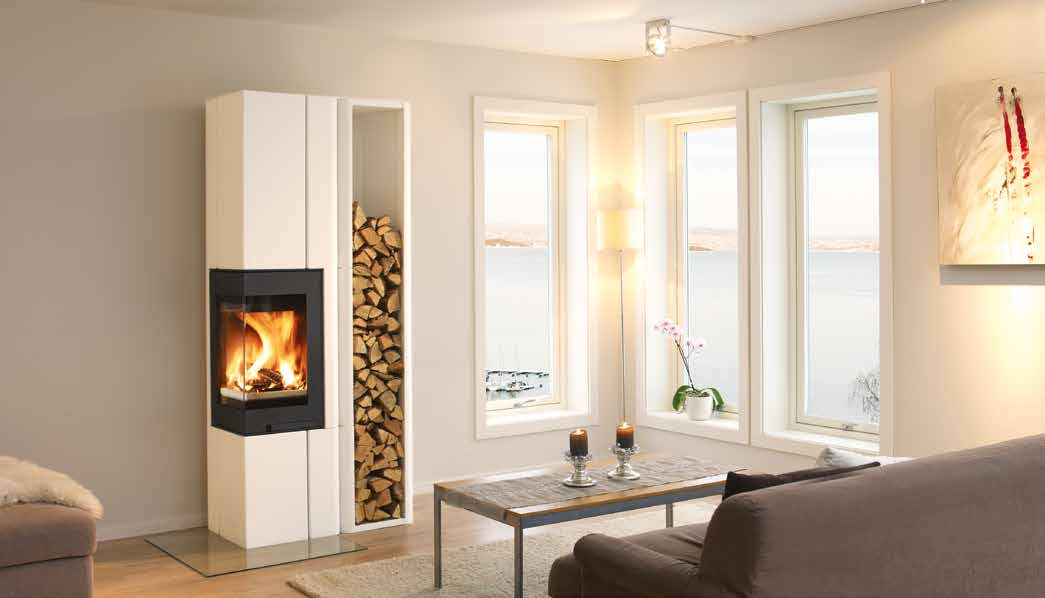

30 NORDPEIS ODENSE Odense on nykyaikainen ja tyylikkään linjakas takka. Oikealla puolella on koristeellinen puutila. Korkean palotilan ja suuren kulmaluukun ansiosta tuli näkyy kaikkialle huoneeseen. Odense voidaan sijoittaa seinää vasten, kulmaan tai vapaasti seisovaksi. Lattialevy kirkasta lasia saatavana lisävarusteena. 30

31 NORDPEIS ODENSE Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1790 / 700 / 500 Takkasydän: S-31A Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 4-8 Nimellisteho (kw): 6 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 253 >450 >800 >170 > Lisävarusteet Lattialevy kirkasta lasia. Tuhkalaatikko. Paloilman asennussarja. Liitäntäsarja hormiin. 350* > > >85 >550 >1035 = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 31

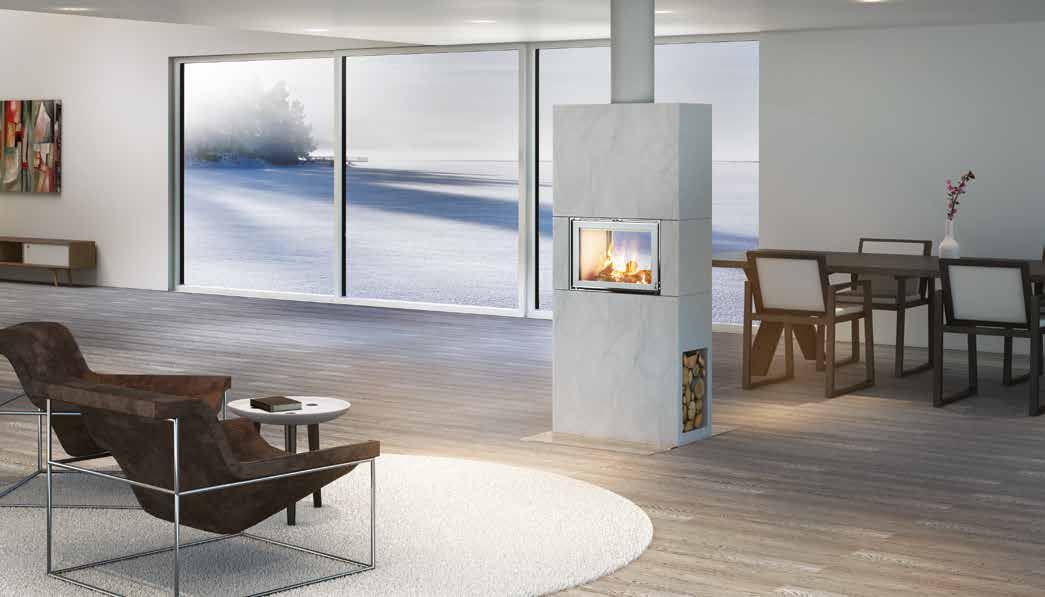

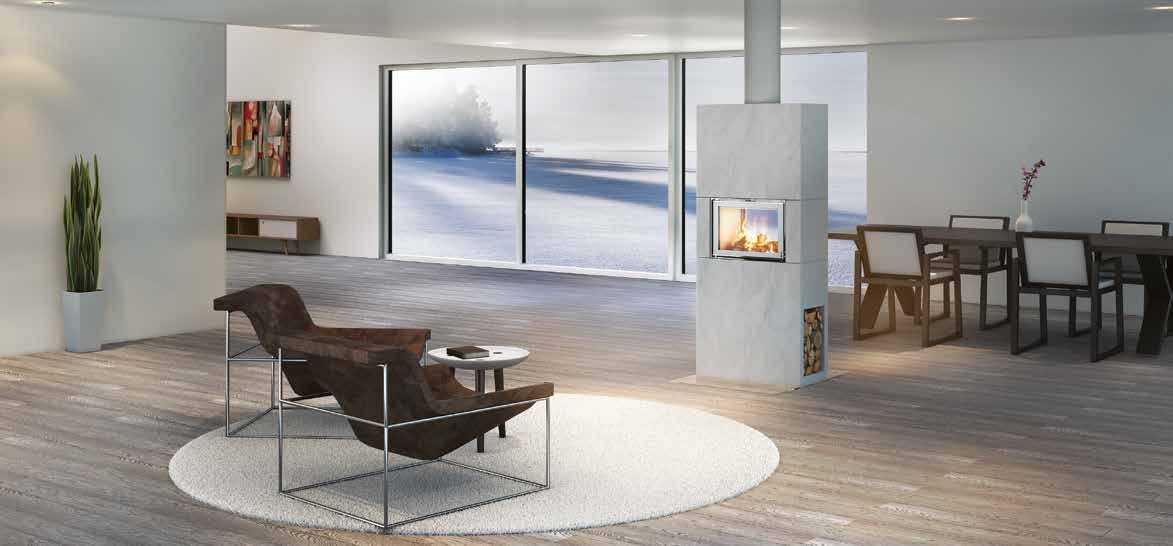

32 NORDPEIS OSAKA T Osaka T on korkea takka, josta tuli näkyy molemmille puolille ja jonka kyljessä on halkotila. Etuosan materiaalina marmori tai keraaminen edusta. Luukun kehykseen on valittavana kaksi värivaihtoehtoa. Voidaan käyttää myös tilanjakajana. Kuva: Nordpeis Osaka T, lattialevy kirkasta lasia (lisävaruste). 32

33 NORDPEIS OSAKA T Tekniset tiedot: UUTUUS! Lisätietoja on osoitteessa nordpeis.eu/fi. Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1720 / 736 / 355 Takkasydän: N-20T Luukun värit: Musta Exlusive ovi: musta lasinreunus, musta karmi Valkoinen Exclusive ovi: valkoinen lasinreunus, kromikarmi Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Teho (kw): * Nimellisteho (kw): * Hormiliitos: Päältä, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Vaihtelee etuosan mukaan, ks. Lisävarusteet Lattialevy kirkasta lasia. Marmori- tai keraamiset edustat. Liitäntäsarja hormiin. Paloilman asennussarja. 1) Maalaamaton betoni 2) Valkoinen Carrara-marmori 3) Hiekkapuhallettu Ruvina-marmori 4) Diamond Black 5) Rusty Brown 6) Diamond Silver = Palomuuri = Tulenarka materiaal Huomio: Tämä on uusi tuote. Kehitämme tuotteita jatkuvasti. Yksittäiset tekniset tiedot voivat muuttua. Uusimmat tiedot ovat osoitteessa nordpeis.eu/fi. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 33

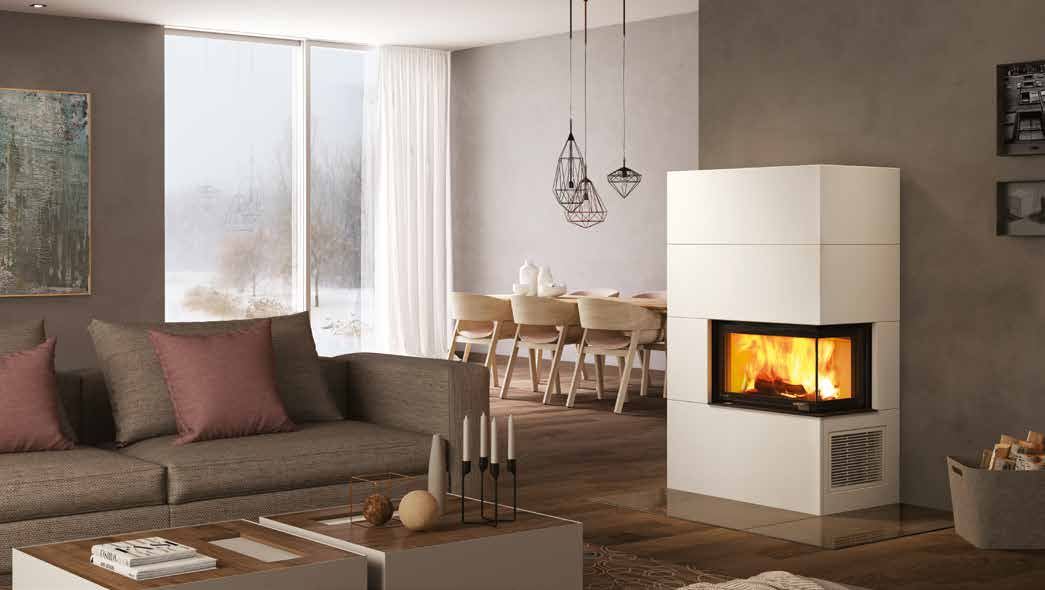

34 NORDPEIS PANAMA STANDARD JA MATALA Hissiluukullinen elementtitakka, lukemattomia yhdistelemisen mahdollisuuksia. Yksinkertaisista, fiksuista elementeistä voidaan koota monia erilaisia vaihtoehtoja. Takka saadaan sointumaan huoneeseen, johon se asennetaan. Panama voi ulottua kattoon saakka. Panama voidaan toimittaa suoralla tai kulmalasisella takkasydämellä varustettuna. Jos valitaan kulmalasi, se on saatavana oikean- ja vasemmanpuoleisena versiona. Kuva: Nordpeis Panama matala, lattialevy kirkasta lasia (lisävaruste). 34

35 NORDPEIS PANAMA STANDARD JA LOW Tekniset tiedot: Esimerkkejä Panama-vaihtoehdoista: Korkeus/Leveys/Syvyys (mm): Matala 1513, Standard 1820 / 940 / 500 Takkasydän: Q-23FL tai Q-34AL vasen / oikea Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 50 Teho (kw): 4-9 Nimellisteho (kw): Q-23FL: 6 / Q-34AL: 7 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Kulma: matala 270, Standard 400 Seinä: matala 253, Satndard 400 Lisävarusteet Korotusosa. Penkki. Penkki Colorado Anthrazite. Halkotila. Halkotila korkea. Q34AL Power stone lämpömakasiini. Q23FL Power stone lämpömaksiini. Lattialevy kirkasta lasia (50 cm). Lattialevy kirkasta lasia kulmamalli (50 cm). Paloilman asennussarja. Panama Matala: Matala Q-23FL Halkosäiliö: Matala Q-34AL vasen Matala Q-34AL oikea Panama Standard: Standard Q-23FL Standard Q-34AL vasen Penkki: Standard Q-34AL oikea Standard Q-34AL oikea korotusosalla Standard Q-34AL vasen halkotila Standard Q-23FL halkotila Standard Q-23FL korotusosa ja halkotila Standard Q-34AL oikea Penkki Colorado Anthrazite Standard Q-23FL Penkki Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. o + C 35

36 NORDPEIS PANAMA Suojaetäisyys (mm): Panama Matala Panama Standard Panama EU Low Straight with Q-23FL Panama EU Straight with Q-23FL 740 mm 150 mm 0 mm E >740 mm! mm! A Panama EU Low Corner with Q-34 AL R/L! B 0 mm 500 mm 15 mm F Panama EU Corner with Q-34AL R/L 740 mm Panama EU Low Straight with Q-23FL 0 mm >740 mm! 0 mm 600 mm 1000 mm 0 mm C 150 mm G Panama EU Low Corner with Q-34 AL R/L Panama EU Corner with Q-34AL (left / links) 0 mm 0 mm D 15 mm H 0 mm = Palomuuri = Tulenarka materiaal 36

37 NORDPEIS PANAMA Mittapiirros (mm): Panama Matala Q-23FL Panama Standard Q-23FL Panama Medium korotusosalla Q-23FL Panama Matala Q-34AL Panama Standard Q-34AL Panama Medium korotusosalla Q-34AL Emme vastaa mahdollisista painovirheistä. Pidätämme oikeuden tehdä muutoksia teknisiin tietoihin. Uusimmat tiedot ovat tuotteen asennusohjeessa osoitteessa 37

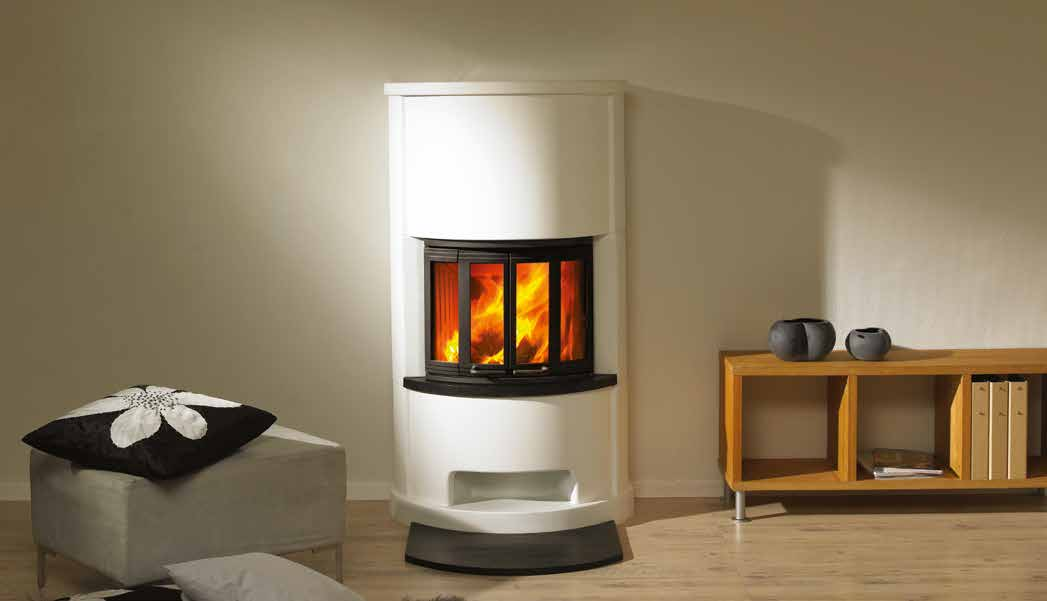

38 NORDPEIS PARIS Paris-takan muodot ovat pyöreät. Se toimitetaan aina taiteovellisella takkasydämella. Lähetys sisältää osat seinä ja kulma-asennusta varten. Kuva: Nordpeis Paris taiteovilla, lattialevy liuskebetonia (lisävaruste). 38

39 NORDPEIS PARIS Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): Kulma: 1400 / 800 / 565 Seinä: 1400 / 800 / 520 Takkasydän: NI-22 Palamisilmaliitäntä: Ei Polttopuiden max.pituus (cm): 35 Teho (kw): 3-10 Nimellisteho (kw): 6 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Kulma: 261 Seinä: 271 Lisävarusteet Lattialevy liuskebetonia Integroitu tuhkalaatikko Kipinäsuoja Kulma: Seinä: Kulma: Seinä: >300 >770 >800 >300 > > > = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 39

40 NORDPEIS PRAHA Praha on saatavana korotettuna ja matalana versiona. Sisältää suojaseinäsarjan. Luukun kehykseen on valittavana kaksi värivaihtoehtoa. Kuva: Nordpeis Praha, lattialevy kirkasta lasia (lisävaruste). 40

41 NORDPEIS PRAHA Tekniset tiedot: UUTUUS! Lisätietoja on osoitteessa nordpeis.eu/fi. Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1750 ja 2380 / 542 / 457 Takkasydän: N-20U Luukun värit: Musta Exlusive ovi: musta lasinreunus, musta karmi Valkoinen Exclusive ovi: valkoinen lasinreunus, kromikarmi Palamisilmaliitäntä: * Polttopuiden max.pituus (cm): 40 Teho (kw): * Hormiliitos: Päältä, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): * Lisävarusteet Korotusosa. Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin. = Palomuuri = Tulenarka materiaal Praha Praha Korotettu Huomio: Tämä on uusi tuote. Kehitämme tuotteita jatkuvasti. Yksittäiset tekniset tiedot voivat muuttua. Uusimmat tiedot ovat osoitteessa nordpeis.eu/fi. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 41

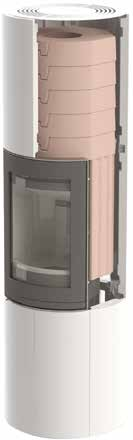

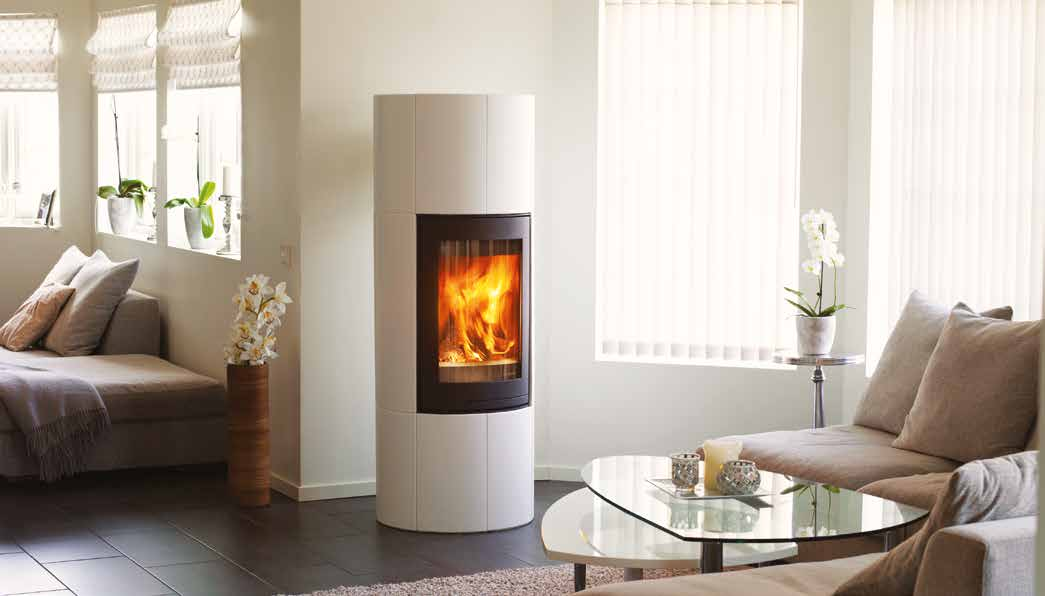

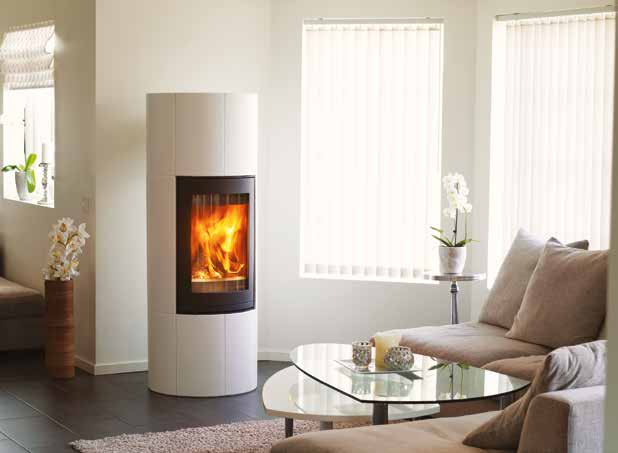

42 NORDPEIS RONDA Ronda on korkea vapaasti seisova, kauniin pyöreä takka, joka ei vaadi paljoa asennustilaa ja joka on helppo asentaa. Tuli näkyy korkealta ja tekee hyvän vaikutuksen esim. huoneen keskelle asennettuna. Kaksi metriä korkeasta Rondasta on saatavana kolme versiota. Kaikkiin Ronda-malleihin saa lisävarusteena PowerStoneTM-lämpömakasiinin, joka varastoi tehokkaasti lämpöä ja luovuttaa sen sitten hitaasti ja tasaisesti. Kuva: Nordpeis Ronda Colorado Natural valkoiseksi maalattuna. 42

43 NORDPEIS RONDA Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 2000 / 600 / 600 Takkasydän: S-26R Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 4-8 Nimellisteho (kw): 5,1 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 417 >600 >300 > Lisävarusteet Lattialevy kirkasta lasia. PowerStone-lämpömakasiini TM (285 kg). Paloilman asennussarja. Liitäntäsarja hormiin. >400 >50 +/- 1240* = Palomuuri Colorado Natural (valkoiseksi maalattuna) Colorado Anthracite Colorado White >50 = Tulenarka materiaal 641 PowerStone TM Kaikkiin Ronda-malleihin saa lisävarusteena PowerStone TM - lämpömakasiinin, joka varastoi tehokkaasti lämpöä ja luovuttaa sitä sen jälkeen hitaasti ja tasaisesti usean tunnin ajan. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. o + C 43

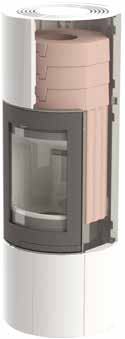

44 NORDPEIS RONDA 160 Ronda 160 on vapaasti seisova, kauniin pyöreä takka, joka ei vaadi paljoa asennustilaa ja joka on helppo asentaa. Tuli näkyy korkealta ja tekee hyvän vaikutuksen esim. huoneen keskelle asennettuna. Kaikkiin Ronda-malleihin saa lisävarusteena PowerStone TM -lämpömakasiinin, joka varastoi tehokkaasti lämpöä ja luovuttaa sen sitten hitaasti ja tasaisesti. Kuva: Nordpeis Ronda 160 Colorado Natural valkoiseksi maalattuna. 44

45 NORDPEIS RONDA 160 Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1600 / 600 / 600 Takkasydän: S-26R Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 4-8 Nimellisteho (kw): 5,1 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 321 >600 >300 > Lisävarusteet Lattialevy kirkasta lasia. PowerStone-lämpömakasiini TM (195kg). Paloilman asennussarja. Liitäntäsarja hormiin. >400 > Colorado Natural valkoiseksi maalattuna. 160 Colorado Anthracite 160 Colorado White >50 = Palomuuri = Tulenarka materiaal 440 PowerStone TM Kaikkiin Ronda-malleihin saa lisävarusteena PowerStone TM - lämpömakasiinin, joka varastoi tehokkaasti lämpöä ja luovuttaa sitä sen jälkeen hitaasti ja tasaisesti usean tunnin ajan. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. o + C 45

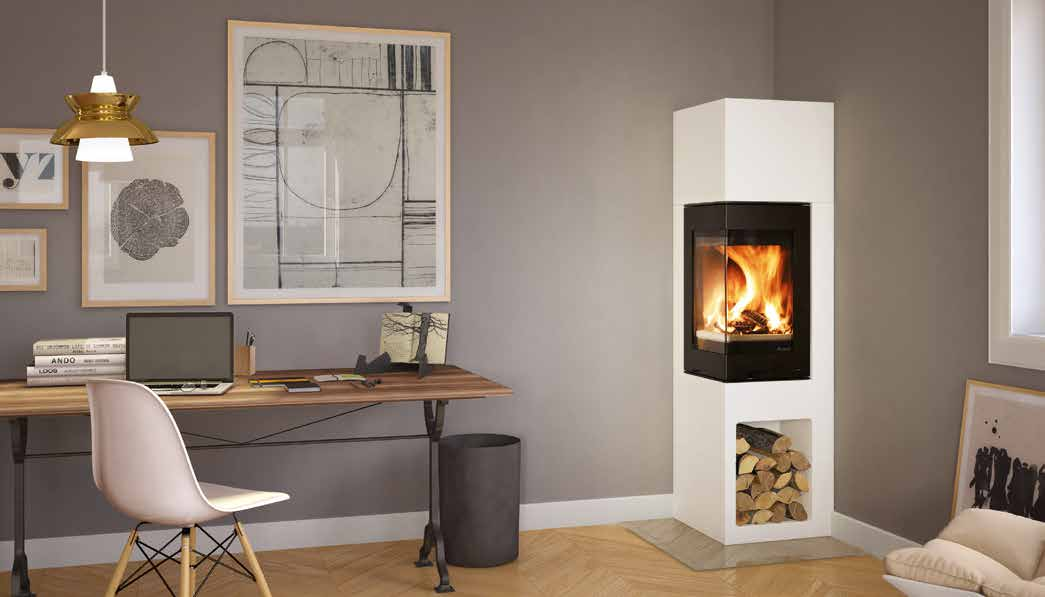

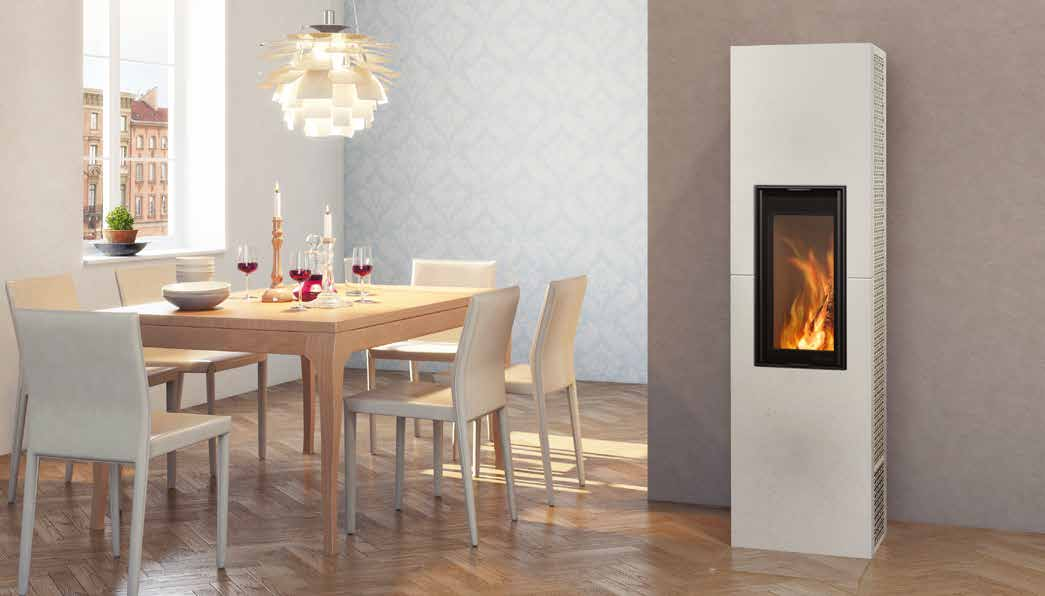

46 NORDPEIS SAKAI Sakai on tyylikäs, kompakti ja selkälinjainen takka. Ritilä synnyttää valon ja varjon leikin. Palotilana on ainutlaatuinen uusi Nordpeis-takkasydän. Polttoaine on hieman syvemmällä palotilassa, mikä mahdollistaa korkeammat lämpötilat ja puhtaan palamisen alhaisellakin lämmitysteholla. Nykyaikaisen kodin perusvaruste. Kuvassa Sakai ColoradoWhite Grate, lattialevy kirkasta lasia (lisävaruste). 46

47 NORDPEIS SAKAI Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1640 / 450 / 370 Takkasydän: X-20F Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 50 Teho (kw): 2,8-5 Nimellisteho (kw): 5,1 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Colorado valkoinen 197 / Grate 222 / Sakai 216 min R LISÄVARUSTEET Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin R = Palomuuri = Tulenarka materiaal Sakai Colorado White Colorado White Grate Sakai Colorado Natural valkoiseksi maalattuna Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 47

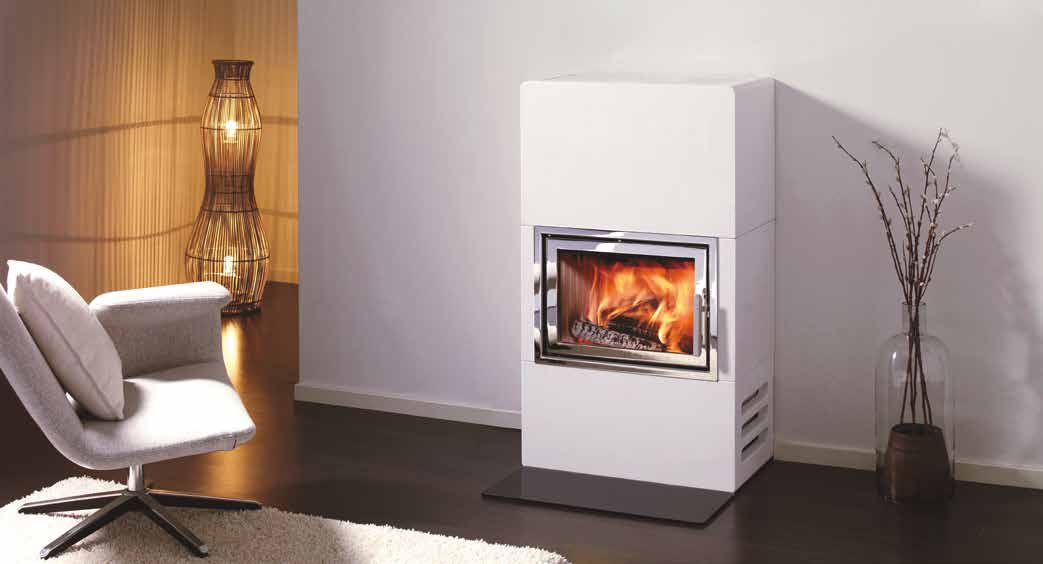

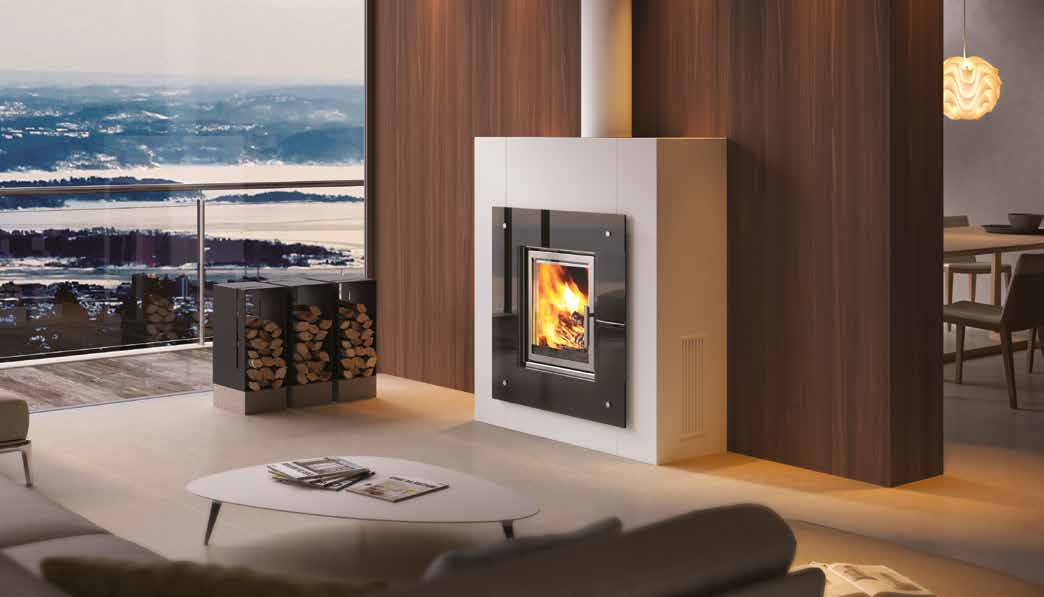

48 NORDPEIS STOCKHOLM Nordpeis Stockholm voidaan asentaa suoraan palavasta materiaalista tehtyä seinää vasten, koska se sisältää suojaseinän. Lisävarusteena hankittava halkotila voidaan asettaa takan oikealle tai vasemmalle sivulle (ilmoitettava tilattaessa). Luukun kehyksen värivaihtoehdot ovat: musta, antrasiitti, kromi, mattakromi ja Exclusive-malli, jossa myös erikoiskahva. Kuva: Nordpeis Stockholm, kromikehys, lattialevy mustaa lasia (lisävaruste, ei Suomen tuontivalikoimassa). 48

49 NORDPEIS STOCKHOLM Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys (mm): 1160 / 665 / 400 Takkasydän: N-20F Luukun värit: musta, antrasiitti, kromi, mattakromi, Musta Exlusive ovi: musta lasinreunus, musta karmi Valkoinen Exclusive ovi: valkoinen lasinreunus, kromikarmi. Musta Exclusive karmi, standardi ovi. Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Teho (kw): 2-10 Nimellisteho (kw): 7,4 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 193 Takka sisältää suojaseinän. > > Lisävarusteet Halkotila (oikea/vasen, asennuspuoli ilmoitettava tilattaessa, lev. 330mm). Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin = Palomuuri = Tulenarka materiaal Stockholm Stockholm, jossa halkotila oikea (lisävaruste, asennuspuoli ilmoitettava tilattaessa) Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 49

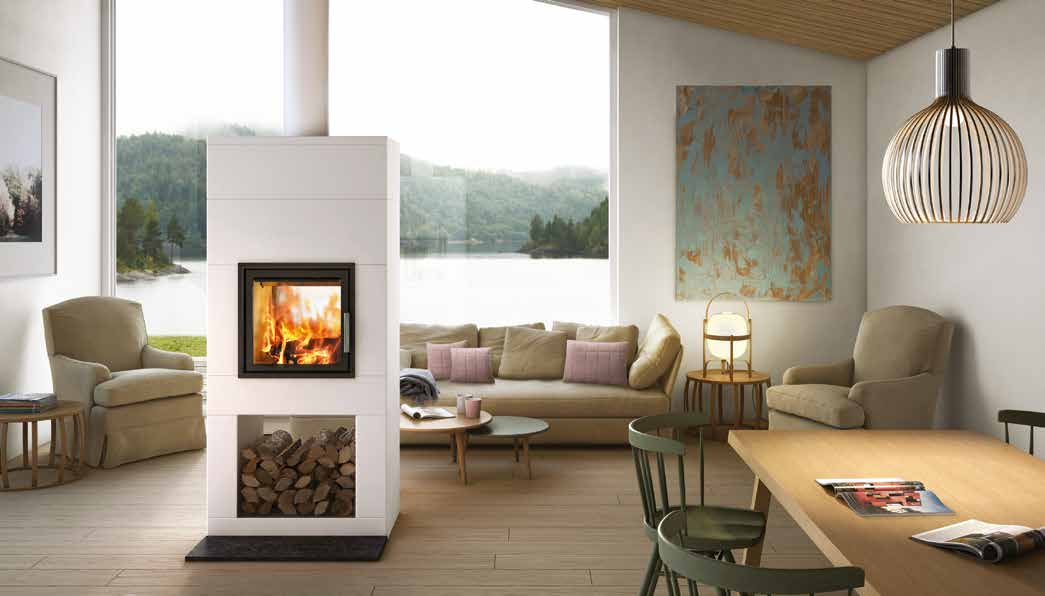

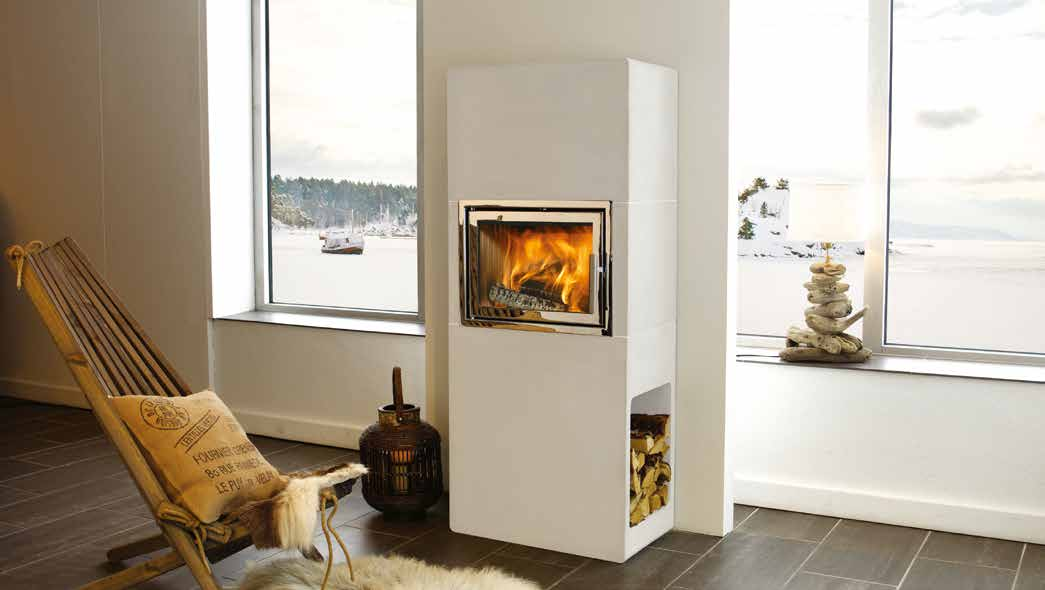

50 NORDPEIS STOCKHOLM KORKEA Takka sisältää suojaseinän. Stockholm Korkea -mallissa tulipesä sijaitsee korkealla, mikä takaa hyvän tulinäkyvyyden. Kuva: Nordpeis Stocholm Korkea. 50

51 NORDPEIS STOCKHOLM KORKEA Tekniset tiedot: Korkeus/Leveys/Syvyys (mm): 1520 / 665 / 400 Takkasydän: N-20F Luukun värit: musta, antrasiitti, kromi, mattakromi, Musta Exlusive ovi: musta lasinreunus, musta karmi Valkoinen Exclusive ovi: valkoinen lasinreunus, kromikarmi. Musta Exclusive karmi, standardi ovi. Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Teho (kw): 2-10 Nimellisteho (kw): 7,4 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): 245 LISÄVARUSTEET Lattialevy kirkasta lasia. Paloilman asennussarja. Liitäntäsarja hormiin. Suojaetäisyys (mm): Takka sisältää suojaseinän. >600 >180 >600 >800 Mittapiirros (mm): Stockholm high =mm = Palomuuri = Tulenarka materiaal Stockholm Korkea Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 51

52 NORDPEIS TOKYO Tokyo on tyylikäs ja korkea takka, jossa on lasit kahdella sivulla, mikä varmistaa optimaalisen tulinäkyvyyden. Kaksipuoleisella luukulla varustetut tulipesät sopivat hyvin myös tilanjakajiksi, koska niissä tuli näkyy kummallekin puolelle. Kuva: Nordpeis Tokyo, lattialevy tummaa marmoria (ei saatavissa Suomessa). 52

53 NORDPEIS TOKYO Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Korkeus/Leveys/Syvyys =Brannmur/Brandmur/Palomuuri (mm): 1850 / 850 / 480 /Firewall Takkasydän: N-23G=Brennbart materiale/brændbart materiale/ Brännbart material/ Tulenarka materiaali/combustible material Luukun värit: musta, antrasiitti, kromi, mattakromi >1540 Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Teho (kw): 4-10 Nimellisteho (kw): 7 Hormiliitos: Päältä, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): ** Lisävarusteet Lattialevy kirkasta lasia. Lisäkahva mattakromia. Paloilman asennussarja. Liitäntäsarja hormiin. > /- 1570* >1850 = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 53

54

55 NORDPEIS KAMIINAT Osoitteessa nordpeis.eu/fi on lisää inspiroivia tuotekuvia. 55

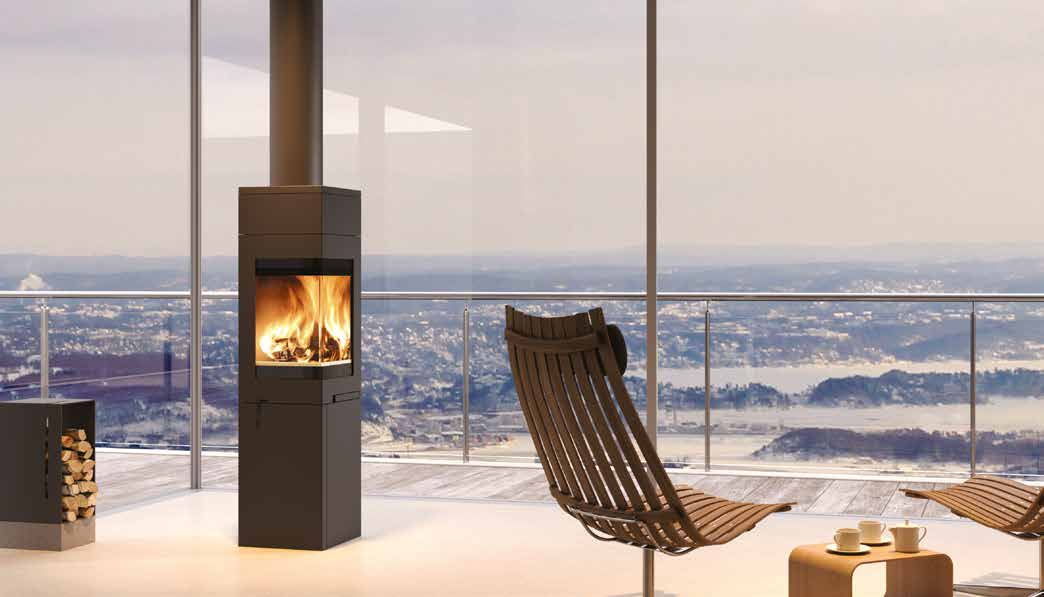

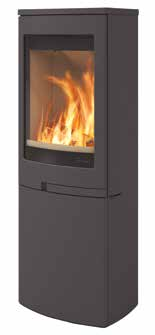

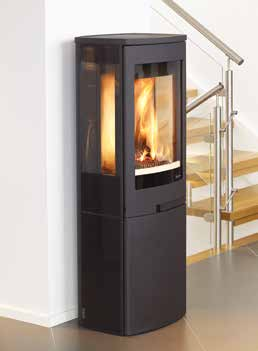

56 NORDPEIS DUO Duo-sarja on hyvin hoikka ja vaatii vain vähän tilaa. Se tuottaa paljon konvektiolämpöä ja polttaa puun puhtaasti. Nordpeis Duo -kamiinoita on saatavana useina vaihtoehtoina. Valittavana on pilarimalli, jalusta ja sivulasi. Kuva: Nordpeis Duo 4, jossa sivulasit kannesta lattiaan, alaoven taakse jäävä halkotila 56

57 NORDPEIS DUO Nordpeis Duo 1 pilarimalli, yläosan peittävä sivulasi Nordpeis Duo 2 Yläosan peittämä sivulasi, alasivuilla halkotila. Nordpeis Duo 4 sivulasi molemmilla puolilla kannesta lattiaan. Halkotila alaoven takana. Nordpeis Duo 5 kokonaan musta, halkotila alaoven takana. TEKNISET TIEDOT: Korkeus/Leveys/Syvyys (mm): Duo 1: 1260 / 490 / 385 Duo 2-5: 1260 / 470 / 365 Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 3-8 Nimellisteho (kw): 5 Hormiliitos: Päältä, Takaa Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Duo 1: 104 Duo 2: 115 Duo 4: 115 Duo 5: 112 Lisävarusteet Lattialevy kirkasta lasia. Tuhkalaatikko. Paloilman asennussarja. Liitäntäsarja hormiin. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 57

58 3 300 NORDPEIS DUO 50 =Brennbart materiale/brændbart materiale/ Brännbart material/ Tulenarka materiaali/combustible material Matières combustibles/brennbarem Material 200/ *100 Suojaetäisyys (mm): *Duo 5 200/ *100 *Duo *Duo /* > FIG 1 =Brannmur/Brandmur/Palomuuri//Firewall/Mur parefeu/hitzenschutzwand > /* > = Palomuuri = Tulenarka materiaal 58

59 NORDPEIS DUO Mittapiirros (mm): Duo 1 Duo 2 Duo 4 / Ø150 Ø * Ø * Osoitteessa on lisää inspiroivia tuotekuvia. 59

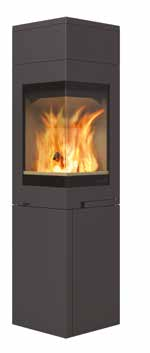

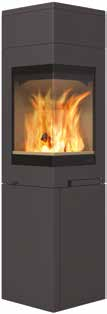

60 NORDPEIS QUADRO Nordpeis Quadro tuo tullessaan terävät linjat ja kontrastit. Puhtaasti palava liekki näkyy laajalle alueelle kulmaluukun ansiosta. Kuva: Nordpeis Quadro 3, jossa lisäyläelementti lämpömakasiinilla (lisävaruste). 60

61 NORDPEIS QUADRO Nordpeis Quadro 1 Nordpeis Quadro 1 lisäyläelementti lämpömakasiinilla lisävaruste Nordpeis Quadro 2 Nordpeis Quadro 2 lisäyläelementti lämpömakasiinilla lisävaruste Nordpeis Quadro 3 Nordpeis Quadro 3 lisäyläelementti lämpömakasiinilla lisävaruste TEKNISET TIEDOT: Korkeus/Leveys/Syvyys (mm): Quadro 1: 1205 / 620 / 440 Quadro 2: 1205 / 387 / 387 Quadro 3: 1337 / 387 / 387 Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 30 Teho (kw): 3-8 Nimellisteho (kw): 6,2 Hormiliitos: Päältä, Takaa, Sivulta Savukanavaliitäntä Ø (mm): 150 Paino sisältää tulipesän (kg): Quadro 1: 104 Quadro 2: 113 Quadro 3: 118 Lisävarusteet Lattialevy kirkasta lasia. Lisäyläelementti, jossa lämpöä varaava oliviinikivimakasiini (K: 166 mm, 14 kg) Tuhkalaatikko. Paloilman asennussarja. Liitäntäsarja hormiin. HUOM! Jokainen versio saatavissa suoran seinän mallina ja kulma-asennusta varten. Tämä on ilmoitettava tilattaessa (toimitettava kansimalli on erilainen asennustavasta riippuen). Osoitteessa on lisää inspiroivia tuotekuvia. o + C Symbolien selitykset ovat sivulla 8. 61

62 NORDPEIS QUADRO Suojaetäisyys (mm): Mittapiirros (mm): Quadro >550 >200/150* >200 > >50 >50 > >1095 >50 >250 >800 >535 >150 >150 >1095 >50 >550 >50 >1015/985* > >200/150* = Palomuuri = Tulenarka materiaal

63 NORDPEIS QUADRO Quadro 2 Quadro Osoitteessa on lisää inspiroivia tuotekuvia. 63

64 64

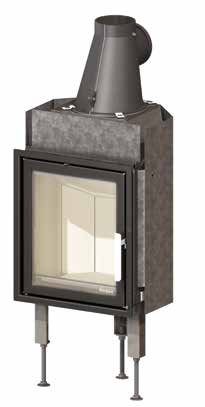

65 NORDPEIS TAKKASYDÄMET Takkasydän on palotila, jota joko käytetään takkasydämelle sovitetun kuoren kanssa tai johon kuori tehdään paikan päällä. Hyvän polttotekniikan ja hyvin eristetyn palotilan ansiosta takkasydämet tarjoavat kauniin tulenloimun ja miellyttävää lämpöä. Palotilan Thermotte TM -eristyslevyt pysyvät vaaleina, koska noki palaa korkeissa lämpötiloissa. TAKKASYDÄNSARJAT: N-sarja Pienet ja tehokkaat takkasydämet. Valittavana neljä luukun kehystä ja tyylikkäät luukut. X-sarja Uudet upeat takkasydämet, joissa tyylikkäät luukun kehykset. Q-sarja Suuret takkasydämet hissiluukulla. NI-sarja Perinteiset valurautatakkasydämet. 65

66 NORDPEIS N-20F Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: 86 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä Teho (kw): 2-10 Nimellisteho (kw): 7,4 Hyötysuhde %: 81,9 Lämmitysala (m 2 ): Savukaasujen ka. lämpötila: 261 > Musta Exclusive karmi ja standardi ovi. Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 300 Poistoilma takkasydämen päältä (cm 2 ): >1150 Kehysvärit 800 Valkoinen Exclusive ovi, valkoinen lasinreunus ja kromikarmi. Exclusive valkoinen Exclusive musta Musta Exclusive karmi, standardi ovi. 20 N-20F -tulipesään saatavissa standardiovi jossa neljä värivaihtoehtoa ja lisäksi Musta Exlusive ovi mustalla lasinreunuksella ja mustalla karmilla ja valkoinen Exclusive ovi valkoisella lasinreunuksella ja kromi karmilla. Lisäksi musta Exlusive karmi mustalla standardiovella. Kehittynyt palotekniikka ja lasiruudun sisäpuolinen Air-ilmapuhdistus. Tulipesä polttaa puuta puhtaasti ja tehokkaasti. musta antrasiitti kromi Lisävarusteet Paloilman asennussarja. Liitäntäsarja hormiin. mattakromi = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. 66

67 NORDPEIS N-20T Tekniset tiedot: Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: * Savukanavaliitäntä Ø (mm): 150 Hormiliitos: * Teho (kw): * Nimellisteho (kw): * Hyötysuhde %: * Lämmitysala (m 2 ): * Savukaasujen ka. lämpötila: * Suojaetäisyys (mm): UUTUUS! Lisätietoja on osoitteessa nordpeis.eu/fi. Mittapiirros (mm): Musta Exclusive ovi mustalla karmilla ja mustalla lasinreunuksella. Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): * Poistoilma takkasydämen päältä (cm 2 ): * Valkoinen Exclusive ovi kromikarmilla ja valkoisella lasinreunuksella. Kehysvärit Exclusive musta Exclusive valkoinen N-20T on läpinäkyvä takkasydän. Sen molemmilla puolilla on kahvalla varustettu luukku. Lisävarusteet Paloilman asennussarja. Liitäntäsarja hormiin. Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Mahdollisuus paloilman sisäänottoon. Huomio: Tämä on uusi tuote. Kehitämme tuotteita jatkuvasti. Yksittäiset tekniset tiedot voivat muuttua. Uusimmat tiedot ovat osoitteessa nordpeis.eu/fi. Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 67

68 NORDPEIS N-20U Tekniset tiedot: Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: * Savukanavaliitäntä Ø (mm): 150 Hormiliitos: * Teho (kw): * Nimellisteho (kw): * Hyötysuhde %: * Lämmitysala (m 2 ): * Savukaasujen ka. lämpötila: * Suojaetäisyys (mm): Mittapiirros (mm): UUTUUS! Lisätietoja on osoitteessa nordpeis.eu/fi. Musta Exclusive ovi mustalla karmilla ja mustalla lasinreunuksella. Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): * Poistoilma takkasydämen päältä (cm 2 ): * Kehysvärit Valkoinen Exclusive ovi kromikarmilla ja valkoisella lasinreunuksella. Exclusive musta Exclusive valkoinen N-20U näyttää liekit ainutlaatuisella tavalla, koska siinä on lasi kolmella puolella. Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Lasi on helppo irrottaa mahdollista puhtaanapitoa varten. Lisävarusteet Paloilman asennussarja. Liitäntäsarja hormiin. Huomio: Tämä on uusi tuote. Kehitämme tuotteita jatkuvasti. Yksittäiset tekniset tiedot voivat muuttua. Uusimmat tiedot ovat osoitteessa nordpeis.eu/fi. Osoitteessa on lisää inspiroivia tuotekuvia. 68

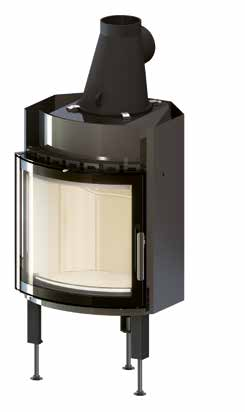

69 NORDPEIS N-21 Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 35 Paino sisältää tulipesän: 78 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, Takaa, Sivulta Teho (kw): 2-10 Nimellisteho (kw): 6 Hyötysuhde %: 79,2 Savukaasujen ka. lämpötila 0 C: 297 >800 > Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 280 Poistoilma takkasydämen päältä (cm 2 ): 480 >20 > Ø148 Ø136 N-21 - Tulipesien polttotekniikka on tarkkaan testattu ja ne ovat hyvin eristettyjä. Tuli näkyy luukkujen läpi selvästi ja ne luovat miellyttävästi lämpöä. Vaaleat kivet tulipesän sisällä pysyvät puhtaina, koska mahdollinen noki palaa pois tulipesän korkean lämpötilan ansiosta Kehysvärit musta antrasiitti kromi mattakromi Lisävarusteet Paloilman asennussarja. Liitäntäsarja hormiin. Kipinäsuoja. >20 >1000 >800 >600 >20 > > < = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 69

70 NORDPEIS N-23G Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: 122 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, Sivulta Teho (kw): 4-10 Nimellisteho (kw): 7 Hyötysuhde %: 79,5 Savukaasujen ka. lämpötila: 323 >50 >1000 >50 > Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 280 Poistoilma takkasydämen päältä (cm 2 ): 480 >150 >50 >1585 > Ø 148 Ø 136 > Kehysvärit Musta Exclusive musta Antrasiitti Exclusive valkoinen Kromi musta Mattakromi (cadre fin) 528 N-23G takkasydämessä on kaksi lasiluukkua, minkä ansiosta tuli näkyy hyvin takan molemmille puolille. Luukun kehysvärille on neljä vaihtoehtoa. Tulipesän vaalea vuoraus ja luukun sisäpinta pysyvät puhtaina, sillä noki palaa pois palotilan korkeassa lämpötilassa. Lisävarusteet musta antrasiitti kromi Lisäkahva mattakromia. Paloilman asennussarja. Liitäntäsarja hormiin. mattakromi >100 >50 > <330 >210 Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Lasi on helppo irrottaa mahdollista puhdistusta varten. 546 = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. 70

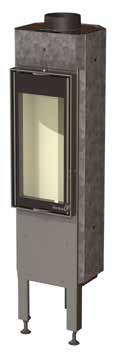

71 NORDPEIS N-24 Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: 120 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, Takaa, Sivulta Teho (kw): 3-12 Nimellisteho (kw): 7 Hyötysuhde %: 79,6 Savukaasujen ka. lämpötila 0 C: 287 >800 > Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 280 Poistoilma takkasydämen päältä (cm 2 ): 480 >20 > Ø148 Ø Kehysvärit Exclusive musta Exclusive valkoinen Musta (thin kehys) 695 >800 >1250 Musta Antrasiitti Kromi Mattakromi >20 > N-24 tulipesän luukulle/kehykselle on neljä värivaihtoehtoa. Puhdaspalotekniikan ansiosta luukun lasi pysyy puhtaampana noen palaessa pois korkeassa lämpötilassa. Lisäpaloilma tuotavissa tarvittaessa ulkoa asennussarjan avulla. Kipinäsuoja saatavana lisävarusteena. musta Lisävarusteet antrasiitti kromi Paloilman asennussarja. Liitäntäsarja hormiin. Kipinäsuoja. mattakromi >1000 >600 < 330 > = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 71

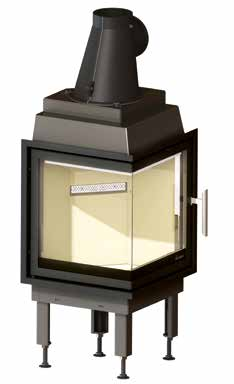

72 NORDPEIS N-36A Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: 115 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, Takaa, Sivulta Teho (kw): 4,5-10 Nimellisteho (kw): 7 Hyötysuhde %: 78 Savukaasujen ka. lämpötila: 286 >80 >1150 >600 >1220 >80 > Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 400 Poistoilma takkasydämen päältä (cm 2 ): 475 > >200 Kehysvärit >475cm² > N-36A on kulmaluukku, jossa on yksi yhtenäinen lasi ilman pienaa. Puhdaspalotekniikan ansiosta luukun lasi pysyy puhtaampana noen palaessa pois korkeassa lämpötilassa. Lisäpaloilma tuotavissa tarvittaessa ulkoa asennussarjan avulla Exclusive Musta musta Exclusive Antrasiitti valkoinen Lisävarusteet musta Paloilman antrasiitti asennussarja. kromi Liitäntäsarja hormiin. Tuhkalaatikko musta Kromi Mattakromi (cadre fin) mattakromi Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Lasi on helppo irrottaa mahdollista puhtaanapitoa varten. >80 >400cm² = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. 72

73 Symbolien selitykset ovat sivulla 8. E F A B C D D E F 1 C 2 A 2 B D C 2 E H 3 F G A D B A-A = Palomuuri 3 H F 5 7 A DRAWN P.Żabiński CHK'D D.Krzyżaniak APPV'D Ł.Kęsy NAME A 6 G DRAWN P.Żabiński NAME 7 Ł.Kęsy NAME A SIGNATURE E 300cm cm2 G 300cm2 DRAWN P.Żabiński CHK'D D.Krzyżaniak APPV'D Ł.Kęsy NAME SIGNATURE DATE SIGNATURE WEIGHT: (kg) DATE 8 7 R - radius to furniture (combustible) Description: cm2 7 8 SIGNATURE WEIGHT: (kg) DATE B NAME: MATERIAL: WEIGHT: (kg) DATE 8 IN-0X20F-010 X20F - Insert 9 9 AR - radius to furniture (combustible) Description: 10 NAME NAME DRAWN P.Żabiński CHK'D D.Krzyżaniak APPV'D Ł.Kęsy NAME: IN-0X20F-010 X20F - Insert DRAWN P.Żabiński CHK'D D.Krzyżaniak APPV'D Ł.Kęsy SIGNATURE C Description: DRAWN P.Żabiński A - CHK'D UpperD.Krzyżaniak air connector (optional) A WEIGHT: (kg) Ł.Kęsy B - APPV'D Lower air connector NAME SIGNATURE NAME: IN-0X20F-010 X20F - Insert MATERIAL: Q A R - radius to furniture (combustible) R 700 Q WEIGHT: (kg) DATE F = Tulenarka materiaal G H 16 A2 A B DATE D WEIGHT: (kg) E NAME: IN-0X20F-010 X20F - Insert MATERIAL: Q0 G SHEET 1 OF 1 SCALE:1:5 A2 Description: 10 A2 SIGNATURE G 16 F SHEET 1 OF 1 SCALE:1:5 A2 11 R - radius to furniture (combustible) Description: 10 MATERIAL: C 284 D DATE E H Osoitteessa on lisää inspiroivia tuotekuvia. F NAME: MATERIAL: IN-0X20F-010 X20F - Insert SHEET 1 OF 1 SCALE:1: NAME: IN-0X20F-010 X20F - Insert Q0 A D D Beskrivelse: R - Radius til møbler (brennbar) 12 E Beskrivelse: R - Radius til møbler (brennbar) G Q0 Beskrivelse: X-20F=mm AIR (brennbar)1 R - Radius til møbler G R C B B C 12 A B G SHEET 1 OF 1 Description: DRAWN P.Żabiński A - CHK'D UpperD.Krzyżaniak air connector (optional) WEIGHT: (kg) Ł.Kęsy B - APPV'D Lower air connector NAME Beskrivelse: R - Radius til møbler A (brennbar) C F C MATERIAL: SIGNATURE A DATE 2 Description: DRAWN P.Żabiński A - CHK'D UpperD.Krzyżaniak air connector (optional) WEIGHT: (kg) Ł.Kęsy B - APPV'D Lower air connector NAME A E ,5 37,5 SIGNATURE E 37,5 B D SHEET 1 OF 1 SCALE:1:5 A2 D F NAME: IN-0X20F-010 X20F - Insert 164 Q F DATE E SCALE:1:5 MATERIAL: A B 78 D NAME: 187 A B SHEET 2 OF 2 Description: DRAWN P.Żabiński AA4 - CHK'D UpperD.Krzyżaniak air connector (optional) Ł.Kęsy SCALE:1:10 37,5 WEIGHT: (kg) B - APPV'D Lower air connector NAME 15 SIGNATURE 52 : X2 0F er t - Ins 580 Q0 F SIGNATURE C 131,5 IN-0X20F-010 X20F - Insert 72,5 37,5 284 F IN-0X20F-010 X20F - Insert NAME: Q0 SHEET 2 OF 2 SCALE:1:10 A A 580 B Description: P.Żabiński DRAWN A - CHK'D UpperD.Krzyżaniak air connector (optional) Ł.Kęsy B - APPV'D Lower air connector 318 WEIGHT: (kg) NAME D SHE ET 1 :5 E:1 AL SC 1 OF A2 7 8 G 52 P.Ż k ME NA ińs ki ab nia ża rzy ęsy D.K N Ł.K AW DR K'D CH PV 'D AP F : 91 HT IG WE 7 TE DA SIG NA TUR E ,5 (kg ) E IAL TER X-20F=mm AIR MA F B 8 : TER IAL MA : F ME NA X2 IN -0 0F X2 rt se - In 'D CH PV AP D K'D Q0 NA ME P.Ż ab ińs rzy ki żan iak ęsy Ł.K D.K AW N DR A 12 9 C SIG NA TUR SH EET SC 1 OF 1 A2 :5 AL E:1 T: DA TE 7-1 WE IGH E ) (kg MA IAL TER : IN NA ME -0 : X2 0F B X2 0F 11 - Ins er t G Q0 A SHE ET 1 12 A2 :5 E:1 AL SC 1 OF F 6 4 E G D 187 DATE MATERIAL: DATE E A2 284 B This document is Nordpeis (Northstar Sp. z o.o.) exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission ME NA -0 : X2 0F IN 6 F A2 ) (kg G A 185 E :5 E: G E AL SC 91. TE A 1 OF T: 8 DA 7-1 G SHE ET WE IGH Q E TUR NA 201 SIG E A 28 C 236 er t - Ins NA ME P.Ż ab ińs rzy ki żan iak ęsy Ł.K D.K AW N DR K'D A X2 0F 'D CH PV AP R : ME NA 6 =Brennbart materiale/brændbart materiale/ Brännbart material/ Tulenarka materiaali/ Combustible material This document is Nordpeis (Northstar Sp. z o.o.) exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission 48-0 : X2 0F IN A IAL TER MA 30 D 52 F 580 (kg ) F X-20F=mm AIR 95 TE SCALE:1:5 91. E B G 8 SHEET 1 OF 1 T: Q0 7-1 MATERIAL: 9 DA WE IGH A2 1-2 NAME: 201 EIN-0X20F-010 X20F - Insert 9 D 3-1 SHEET 1 OF Q SCALE:1: B 150 E E 4 D C 10 F TUR D NA WEIGHT: (kg) SIG C 7 DATE ME B NA Ł.Kęsy IN-0X20F-010 X20F - Insert P.Ż ab D.K ińs rzy ki żan Ł.K iak ęsy D.Krzyżaniak MATERIAL: N WEIGHT: (kg) AW Ł.Kęsy C DR SIGNATURE NAME: K'D 12 'D APPV'D A CH D PV CHK'D APPV'D DATE AP C This document is Nordpeis (Northstar Sp. z o.o.) exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission SIGNATURE 6 NAME 30 ort mm (N co H or D.Krzyżaniak 2 P.Żabiński 1 eis d rdp No pie is co nt be t meno cu st do is mu Th d an F E =Brannmur/ Brandmur/ Palomuuri/ Firewall 1057 D.Krzyżaniak P.Żabiński CHK'D 7 =Brennbart materiale/brændbart materiale/ Brännbart material/ Tulenarka materiaali/ Combustible material 5 A DRAWN 1 8 DRAWN 6 P.Żabiński CHK'D APPV'D NAME 30 DRAWN 4 do is m Th d an A 34. z ted r Spica ta hs un al on nti issi derm nfipe co n ly ict itte str.) wr as o.o ed. z at Sp r tre ta be hs st ort mu (N G. It eis rty rdp pe No l prout tua tho ec wi ell n int rso pe iverd lusthi xc y.)e an o.o to F 4 =Brannmur/ Brandmur/ Palomuuri/ Firewall 2 7 ial nt ission iderm nf pe co n ly ict itte str ) wr as o. o. 70 ed. z at Sp tre r be sta t th us or m (N G It is ty. pe er rd op No pr t al ou tu th ec wi ell n int rso pe ive lusthird xc y )e o. an o. to. z ted r Spica sta un th m or m H (N is co or pe d rd No pie is co t en t be m no cu t us A F E 7 1 al on nti issi derm nfipe co n ly ict itte str.) wr as o.o ed. z 6 10 E Mittapiirros (mm): 1203 A-A 350cm2 B cm2 7 D C cm2 7 at Sp tre r ta be hs st ort mu (N G. It eis D 4 2 B C 3 B rty rdp pe No l prout tua tho ec wi ell n int rso pe iverd lusthi xc y.)e an o.o to =Brennbart materiale/brændbart materiale/ Brännbart material/ Tulenarka materiaali/ Combustible material 30 6 B 1 A D 5 A C 325 C C =Brannmur/ Brandmur/ Palomuuri/ Firewall C 8 F D E C B 1 E B A Suojaetäisyys (mm): FIG B H 7 2 A-A. z ted 70 5 r Spica ta hs un ort mm (N co H eis or d rdp No pie is co nt be t meno cu st do is mu Th d an G 5. z ted H F X-20F=mm R cm2AIR =Brennbart materiale/brændbart materiale/ Brännbart material/ Tulenarka materiaali/ Combustible material 4 r Spica ta hs un ort mm (N co H eis or d rdp No pie is co nt be t meno cu st do is mu Th d an A A-A D 400 mm A 4 al on nti issi derm nfipe co n ly ict itte str.) wr as o.o 3 70 ed. z at Sp r E =Brannmur/ Brandmur/ Palomuuri/ Firewall tre ta be hs st ort mu (N G. It eis rty rdp pe No l prout tua tho ec wi ell n int rso pe iverd lusthi xc y.)e an o.o to A This document is Nordpeis (Northstar Sp. z o.o.) exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission Exclusive musta FIG A 2 D 5 G Kehysvärit F 1 G Lisävarusteet Integroitu tuhkalaatikko. Paloilman asennussarja. Liitäntäsarja hormiin. FIG 1 FIG A 1 3 D 400 mm G 3 3 This document is Nordpeis (Northstar Sp. z o.o.) exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission 1 H 3 3 F 30 E H 2 E F F D 400 mm D E C B 1 2 D E C D 2 1 D A D 400 mm C B B 750 A This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission Tekniset tiedot: 1 B A C This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission 1 This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission NORDPEIS X-20F A 179 Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Lasi on helppo irrottaa mahdollista puhdistusta varten. A This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission Konvektio ilma-aukon minimi pinta-ala (cm2) Tuloilma takkasydämen alta (cm2): 300 Poistoilma takkasydämen päältä (cm2): 350 This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 40 Paino sisältää tulipesän: 92 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, Takaa Teho (kw): 2,5-5 Nimellisteho (kw): 5 Hyötysuhde %: 82 Savukaasujen ka. lämpötila: 255 This document is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission X-20F on mullistava takkasydän, jonka pystypuutila luo mielenkiintoisen liekkikuvion. ent is Nordpeis (Northstar Sp. z o.o.)exclusive intellectual property. It must be treated as strictly confidential not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission D 1057 B C A B 11 A B A C A ,5 164 B 72,5 37,5 Q0 IN- NAM MA B 37,5 B SHEET 2 OF 2 SCALE:1:10 A F IN-0X20F- NAME: MATERIAL:

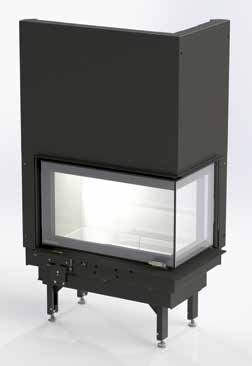

74 965 NORDPEIS Q-23FL Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Ø150 Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 50 Paino sisältää tulipesän: 136 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä Teho (kw): 4-9 Nimellisteho (kw): 6 Hyötysuhde %: 81 Savukaasujen ka. lämpötila: Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 600 Poistoilma takkasydämen päältä (cm 2 ): Kehysvärit Exclusive musta Exclusive valkoinen musta (cadre fin) 185 Q-23FL on hissiluukullinen takkasydän. Liekit näkyvät hienosti suuren laajakulmalasin läpi. Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Lasi on helppo irrottaa mahdollista puhdistusta varten. Lisävarusteet musta antrasiitti kromi mattakromi Paloilman asennussarja. Liitäntäsarja hormiin. PowerStone-lämpömakasiini Ø = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. 74

75 NORDPEIS Q-34AL Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Palamisilmaliitäntä: Kyllä Polttopuiden max.pituus (cm): 50 Paino sisältää tulipesän: 145 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä Teho (kw): 4-9 Nimellisteho (kw): 7 Hyötysuhde %: 81 Savukaasujen ka. lämpötila: /- 348 Ø Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 600 Poistoilma takkasydämen päältä (cm 2 ): Kehysvärit Exclusive musta Exclusive valkoinen Musta (thin kehys) Q-34AL on saatavana oikean- ja vasemmanpuoleisena versiona. Takkasydämeen mahtuu jopa 50 cm:n pituisia halkoja. Takkasydämessä on ylös/alas liikutettava hissiluukku. Ilmavirtaus pitää lasin puhtaampana. Polttaa puhtaasti. Luukku on helppo avata huoltoasentoon puhdistusta varten. musta Lisävarusteet antrasiitti kromi mattakromi Paloilman asennussarja. Liitäntäsarja hormiin. PowerStone-lämpömakasiini Ø = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 75

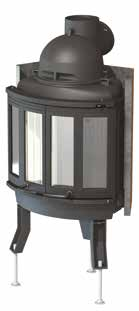

76 NORDPEIS NI-22 FIG 1 Tekniset tiedot: =Brannmur/Brandmur/Turvaetäisyydet/Firewall Suojaetäisyys (mm): Mittapiirros (mm): =Brennbart materiale/brændbart materiale/ Brännbart material/ Palavasta materiaalista/combustible material Panorama Palamisilmaliitäntä: Polttopuiden max.pituus (cm): 35 Paino sisältää tulipesän: 108 FIG 1 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, Takaa, Sivulta Teho (kw): 3-10 Nimellisteho (kw): 6 FIG 1 Hyötysuhde %: 78,2 Lämmitysala (m2): Savukaasujen ka. lämpötila: 310 =Brannmur/Brandmur/Turvaetäisyydet/Firewall =Brennbart materiale/brændbart materiale/ Brännbart material/ Palavasta materiaalista/combustible material =Brannmur/Brandmur/Turvaetäisyydet/Firewall >915 =Brennbart materiale/brændbart materiale/ Brännbart material/ Palavasta materiaalista/combustible material >20 >915 Konvektio ilma-aukon minimi pinta-ala (cm 2 ) Tuloilma takkasydämen alta (cm 2 ): 400 Poistoilma takkasydämen päältä (cm 2 ): 600 >300 >300 >20 >20 >20 >915 >300 >800 >20 >800 > Ø 148 > Ø148 Ø >1140 >20 > >800 >1140 Ø Taiteovet Tukeva ja perinteinen valurautainen tulipesä. Voit valita taiteovet (kaksitaitteiset) tai yksiosaisen luukun (panoraama). Panoraamaluukun suuri kaareva lasi luo ylellisen vaikutelman. Kipinäsuoja on tarkoitettu ensisijaisesti tulipesille, joissa on taiteovet, sillä sen avulla takkaa voidaan polttaa turvallisemmin luukun ollessa avoinna. Tuhkalaatikko ja kipinäsuoja saatavissa lisävarusteina. Lisävarusteet Kipinäsuoja Tuhkalaatikko >20 >20 >20 >1000 >1000 >20 >600 >600 > >600 > 240 < = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. 76

77 Tekniset tiedot: Suojaetäisyys (mm): Mittapiirros (mm): Kehysvärit Exclusive musta Exclusive valkoinen Musta (thin kehys) musta antrasiitti kromi mattakromi = Palomuuri = Tulenarka materiaal Osoitteessa on lisää inspiroivia tuotekuvia. Symbolien selitykset ovat sivulla 8. 77

78 78

79 HYVIÄ NEUVOJA 79

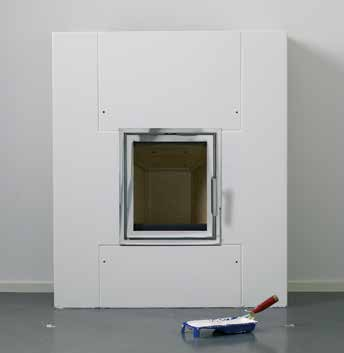

80 NÄIN HELPPOA SE ON - NORDPEISILLÄ 1. Jos takka asennetaan tulenaran lattiamateriaalin päälle, takan eteen täytyy asentaa kuumuuden kestävä lattialevy. Sen pitää olla takan edessä vähintään 40 cm syvä. 2. Noudata tarkoin asennusohjeita ja suorita asennus vaihe vaiheelta. Tarkasta asennuksen aikana, että takka on pystysuorassa. Kiinnitä elementit liimalla. Käytä reilusti liimaa. 4. Kuori voidaan maalata heti, kun liima on kovettunut. Käytä vesiohenteista maalia. Asenna ilmasäleiköt, kun maali on kuivunut. Asenna lopuksi lattialevyt - valmis! Tässä takan kuori on maalattu valkoiseksi ja valmisteltu lasiedustan asennusta varten. 3. Alustan epätasaisuudet voidaan tasoittaa mukana toimitetulla liimalla. Saumaa lopuksi kaikki saumat kuuman kestävällä massalla. 80

81 TIETOA LÄMMÖNTARVE Jokaisen tuotteen yhteydessä on ilmoitettu suositeltava lämmitysala, mutta huomaa, että lämmöntarve vaihtelee. Uudemmissa taloissa runsaasti lämmitetty takka voi lämmittää huoneet liian lämpimiksi, kun taas vanhemmissa taloissa tarvitaan suurta lämmitystehoa. Tulisijan lämmitystehoa on siksi vaikea ilmoittaa tarkasti, koska se riippuu lämmitystavasta ja polttoaineesta. Lämmitystehoa ja lämmitysalaa tulee siksi pitää ohjearvoina. Tulisijan lämmitysnopeus ja lämmönluovutusaika riippuvat myös tulisijan tyypistä. SAVUPIIPPU Tulisija vaatii toimiakseen riittävän hyvin vetävän savupiipun. Nykyiset tulisijoille asetetut lakisääteiset vaatimukset asettavat savupiipun toiminnalle aikaisempaa korkeammat vaatimukset. Ihanteellinen savupiipun tehokas korkeus on vähintään 5 metriä, mutta on suositeltavaa, että asiantunteva henkilö tarkastaa savupiipun ennen tulisijan liittämistä. LATTIA Useimmat Nordpeis-mallit voidaan asentaa normaalille lattialle. Erityisen raskaiden mallien yhteydessä asiantuntevan henkilön tulisi tarkastaa lattia ennen takan asennusta. PALAMISILMA/ ILMANSYÖTTÖ Palamisilman syöttö tulisi liittää suoraan tulisijaan. Uusissa tiiviissä asunnoissa tämä on tulisijan toimintaedellytys. Useimmissa Nordpeis-tulisijoissa on liitäntä palamisilman tuontia varten. Vanhemmissa painovoimaisella ilmanvaihdolla varustetuissa taloissa palamisilman tuonti ei ole välttämätöntä. ASENNUSSARJA PALAMISILMAN TUONTIA VARTEN Palamisilmasarja sisältää liitososat tulisijan ja tuloilmakanavan välille. Tuloilmakanava voidaan vetää ulkoseinän läpi tai liittää olemassa olevaan ilmakanavaan. Tuloilmakanavan läpivienti täytyy tehdä rakentamismääräysten mukaisesti. TULISIJAN KÄYTTÖ LÄMMITYS Vanhan takan lämmitykseen tottuneiden on luultavasti opeteltava uusi lämmitystapa. Katso lämmitysohjeet Internetissä. Suuriluukkuiset tulisijat vaativat intensiivisemmän sytytyksen toimiakseen optimaalisesti. LASI JA PALOTILA Kaikissa tulisijoissa on ilmahuuhtelutoiminto, joka pitää luukun lasin puhtaana ja varmistaa hyvän tulinäkyvyyden. Jos peltiä säädetään pienemmälle palamisen hidastamiseksi, ilmahuuhtelu ei toimi yhtä tehokkaasti. Jotkut puulajit, esim. mänty, sisältävät paljon tervaa/ pihkaa, joka lisää noen syntymistä. Lasin ja palotilan Thermotte TM -levyjen pinnalla oleva noki palaa normaalissa lämmityksessä. VAATIMUKSET ILMOITUSVELVOLLISUUS Uuden tulisijan asennus vaatii yleensä toimenpideluvan. Kysy lisätietoa kuntasi rakennusvalvontavirastosta. Suosittelemme, että takan asentaa pätevä takka-asentaja. LATTIALEVYT Tulenaralle lattialle takan eteen on asennettava tulenkestävästä materiaalista valmistettu lattialevy. TULENARAN LATTIAN SUOJAAMINEN TULISIJAN ALLA Puusta tai muusta tulenarasta materiaalista valmistetut lattiat on peitettävä tulenkestävästä materiaalista valmistetulla levyllä, esim. teräs- ja betonilevyllä. Lattiapäällysteet kuten matot, korkki, neulahuopa yms. on poistettava levyn alta. Useimmat mallit toimitetaan vakiona täysin peittävällä betonisokkelilla varustettuna eivätkä ne tarvitse erillistä aluslevyä. Takkoihin, joissa ei ole peittävää betonisokkelia, voidaan tilata sopiva teräslevy lisävarusteena. 81

82 TEE TAKASTA MIELEISESI 82

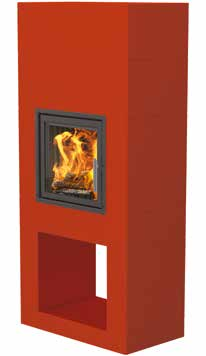

83 VARUSTA YKSILÖLLISESTI Makuja on erilaisia. Toiset haluavat modernia ja erilaista. Toiset kaipaavat taas tuttua ja perinteistä. Onneksi voimme valita. Sama koskee takkojamme. Nykyaikaiset, puhtaasti polttavat Nordpeis-takat kootaan ja sovitetaan niin, että takasta tulee ainutlaatuinen. Nordpeis auttaa tässä laajalla valikoimalla erilaisia puutiloja, penkkejä, erivärisiä luukkuja, erimallisia ja -värisiä edustoja. Jos haluat tehdä takastasi vielä yksilöllisemmän, voit maalata sen muuhun sisustukseen sopivalla vesiohenteisella maalilla. Kaikki takat toimitetaan maalaamattomina. Takka ei ole enää pelkkä lämmönlähde, vaan myös kaunis sisustusesine. Me tarjoamme mahdollisuudet, tee sinä nyt valintasi! 83
