2 3D-tulostus Virtuaalinen 3D-malli muutetaan fyysiseksi esineeksi Materiaalia lisäävä valmistus menetelmä Additive Manufacturing Materiaalia lisätään kerros kerrokselta Tämä mahdollistaa: Sisäkkäiset muodot Monimutkaiset rakenteet Toiminnallisen osan tulostus suoraan Visuaalisen ilmeen suunnittelu ilman valmistusmenetelmän asettamia rajoituksia Joka tuo etuna: Tuotteen optimointi käyttötarkoitukseen Tuotteen massan pienentäminen (mm.ilmailu) Vähentää työvaiheita kuten: hitsaus, kokoonpano Haluttu visuaalinen ilme

3 Eri 3D-tulostus prosessit Photopolymer Vat / nesteen fotopolymerointi SLA Powder Bed Fusion / jauhepetimenetelmä SLS, SLM, DMLS, EBM Material Extrusion / materiaalin pursotus FDM Material Jetting / materiaaliruiskutus Binder Jetting / sideaineruiskutus 3DP Sheet Lamination / laminointi Directed Energy Deposition / suorakerrostus

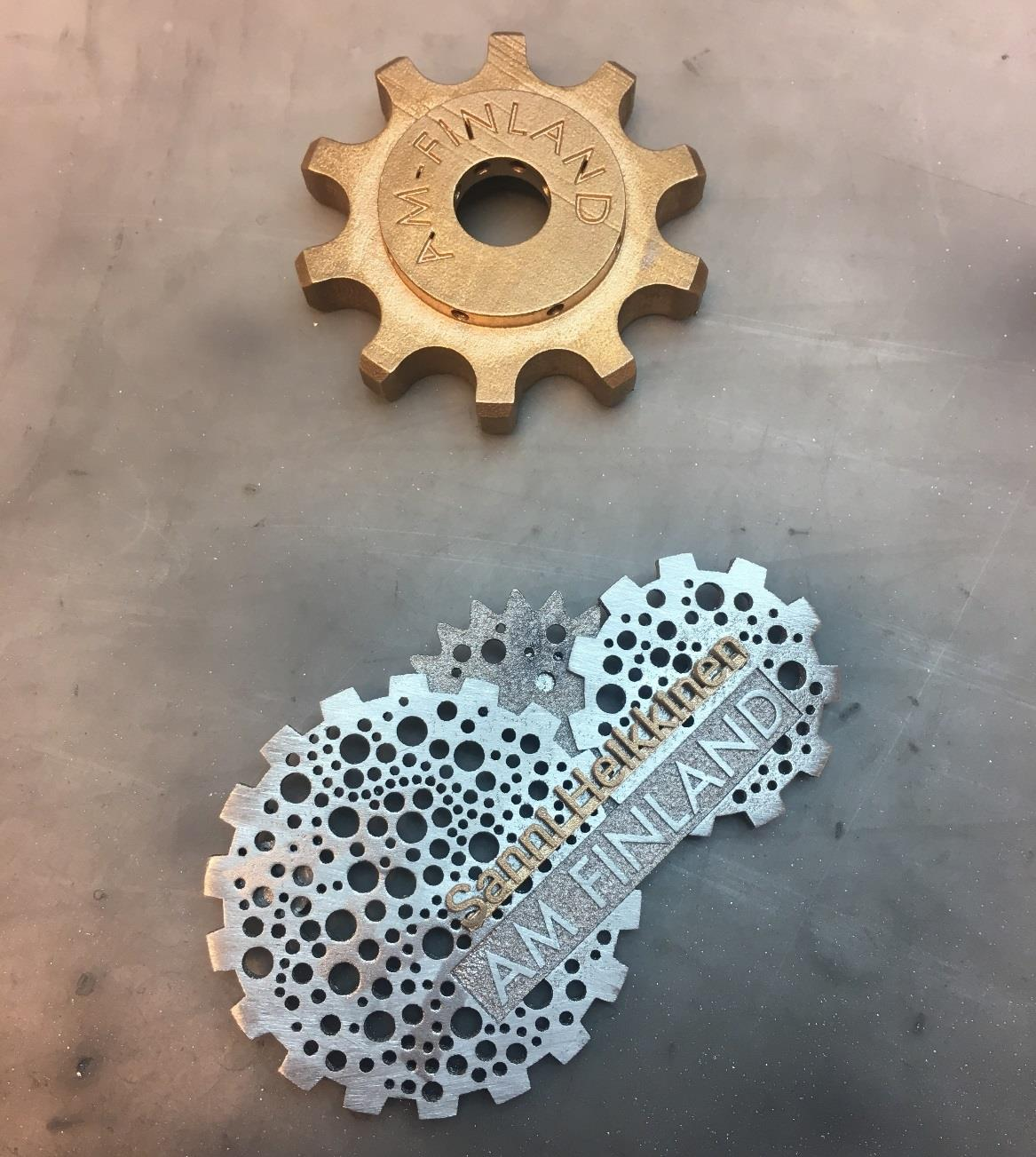

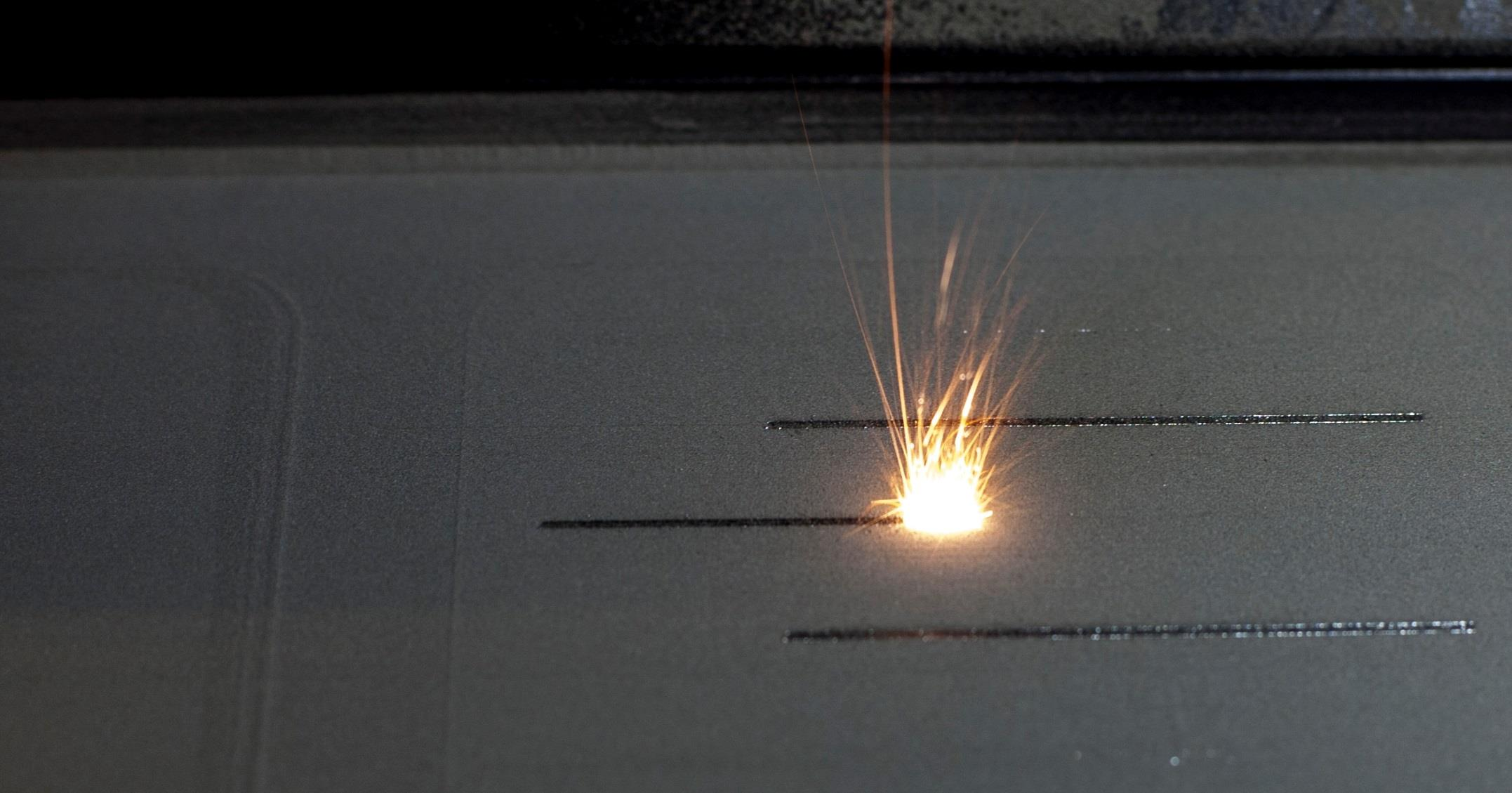

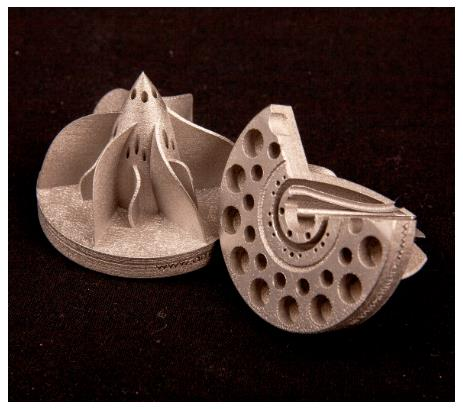

4 AM Finland Oy Perheyritys Perustettu 2013 Tuotanto alkoi 2014 syksyllä Lahdessa Suomen ensimmäinen kaupallinen Metallien 3D-tulostin Concept Laser Mlab Cusing laitteisto Laser sulatus tekniikka Metallien 3D-tulostuspalvelut, muovitulosteet ja oheispalvelut

5 Palvelut 3D metallitulosteet 3D muovitulosteet

6 Sovelluskohteet Prototyypit: Yksittäiskappaleet ja pienet sarjat Työkalut: Muotit, Jigit Varaosat: Nopea toimitus, Digitaaliset varaosat Metalliosat: Uniikit ja yksilöidyt tuotteet Piensarjatuotanto Korut: Uniikit korut Suunnitteluun vapaat kädet Hammaslääketiede: Hammasprotetiikka Lääketiede: Implantit, proteesit ja luumallit

7 Optimoimalla kilpailukykyä Keitä me olemme Dtream Oy on high-tech-insinööritoimisto, joka on erikoistunut rakenne- ja systeemioptimointiin. Käytämme uusimpia digitaalisia simulointimenetelmiä parantaaksemme tuotteiden ja konseptien tehokkuutta. Optimoinnin kohteena voi olla nykyinen tuote tai kokoonpano, täysin uuden kehittäminen tai vaikkapa 3D-printtaukseen optimoitava rakenne. Me autamme löytämään parhaan mahdollisen ratkaisun. Dtream etsii optimoimalla parhaan mahdollisen yhdistelmän suorituskykyyn vaikuttavista suureista. Lopputulos on viimeistelty tuote tai toimiva konsepti. Mitä me tarjoamme Erikoisalaamme on usean tekijän yhtäaikainen optimointi. Kun optimoi yhtä aikaa useampaa suuretta, saavuttaa parhaan ratkaisun. Timo Turkkila (Ph.D.), teknologiajohtajamme, on soveltanut optimointi- ja tilastomatematiikkaa Nokia/Microsofttuotekehityshankkeissa FEM-analyyseihin, pudotus-simulointeihin, elinikäennusteisiin sekä tilastolliseen mallintamiseen. Digitaalisessa maailmassa tietoa kerätään valtavia määriä. Mutta miten hyödyntää tätä tietoa tehokkaasti? Me tarjoamme päätöksenteon tueksi optimointiohjelmiston, jolla kokonaisuuteen vaikuttavista tekijöistä haetaan optimaalinen ratkaisu. Nykyinen simulointiympäristösi voi tarvita automatisointia tehokkuuden lisäämiseksi. Meillä on vankka kokemus tuottaa Python- ja TCL-makroja Altair- ja Abaqus-ympäristöihin. Mika Nikander Toimitusjohtaja Timo Turkkila Teknologiajohtaja Osoitteemme Visiokatu 3, Tampere Dtream Oy

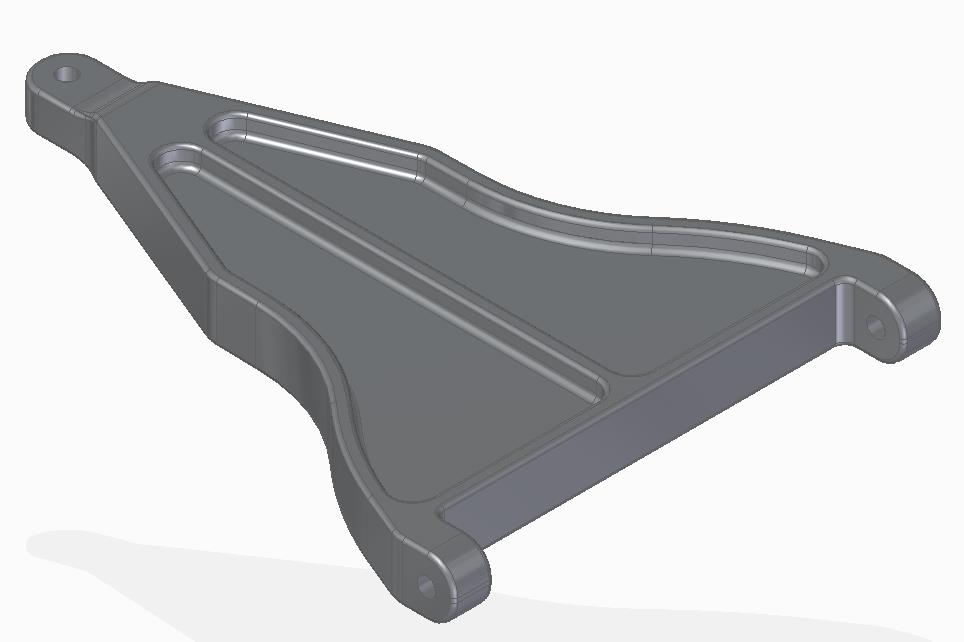

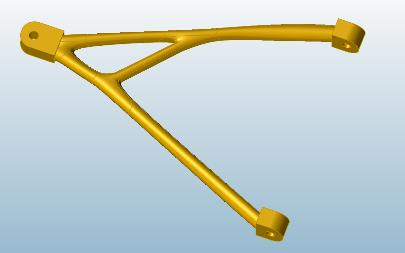

8 Optimoinnilla Tukivarren Massa Neljäsosaan Esimerkki: Henkilöauton alatukivarsi Lähtötiedot: Kiinnitykset Kuormitukset Max tila osalle Topologian optimointi (tarpeettoman materiaalin poisto) Lopullinen osa (mallinnettu optimoinnin pohjalta) Lopullisen osan analysointi Optistruct Inspire/Solid Edge Optistruct/Radioss Lähtöpaino: 4,6 kg Massa 74% Loppupaino: 1.2 kg

9 Optimoinnilla Tukivarren Massa Neljäsosaan Lähtöpaino: 4,6kg Materiaali: Teräs S355 Loppupaino: 1,2kg Materiaali: Teräs S355 Massa 74%

10 3D Tulostamalla Liitoskappaleen Massa Kymmenesosaan Lähtöpaino: 1625 g Tilavuus: 203,10 cm^3 Materiaali: 316L Massa 90% Loppupaino: 160g Tilavuus: 19,98 cm^3 Materiaali: 316L

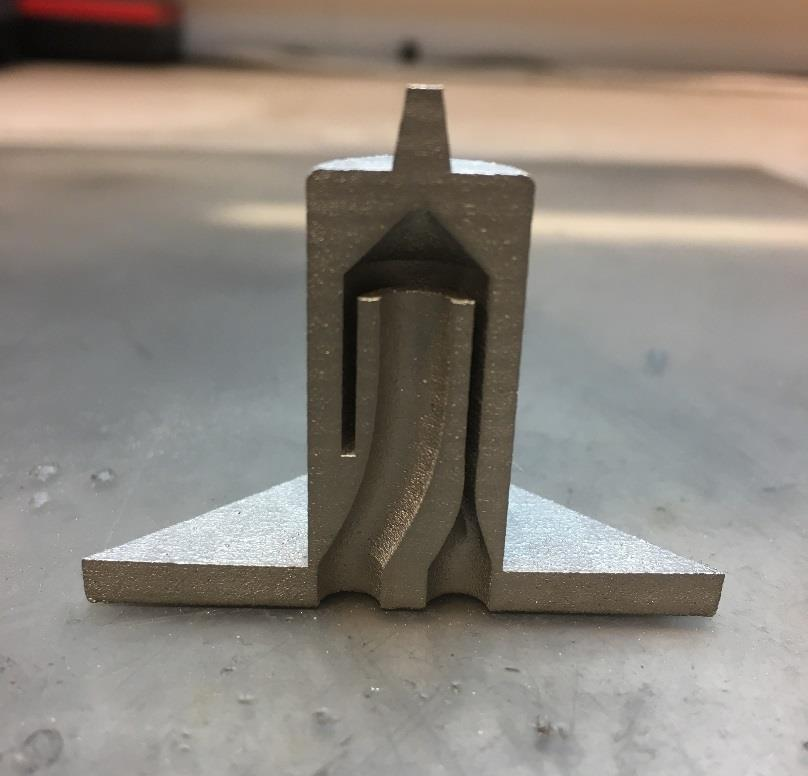

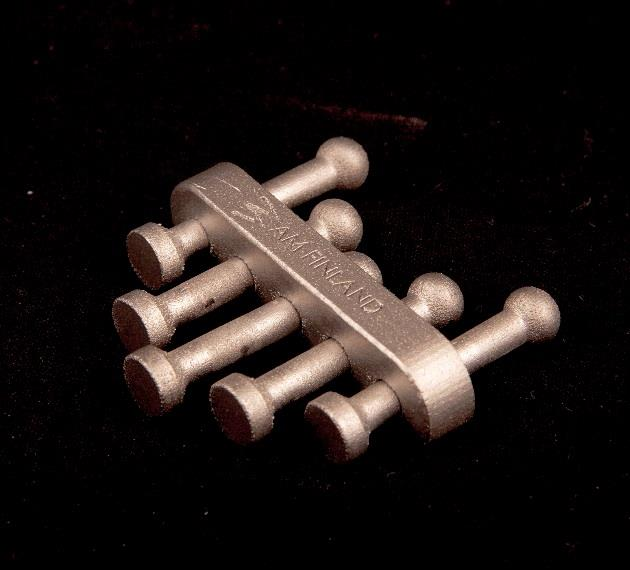

11 3D Tulostamalla Muottien Nopea Variointi ja Korjaus Voidaan käyttää muoteissa insertteinä Voidaan käyttää muottien paikalliseen muutokseen tai korjaukseen Monimutkaisuus ilmaista Esim. jäähdytys tai lämmitys järjestettävissä tasaiseksi tai paikalliseksi tarpeen mukaan

12 AMF Työkalut Asiakastarina Tuote voidaan valmistaa myös konkreettisen mallin pohjalta Ruiskuvalumuotin insertti Uuden muutetun Logon mukaisen avaimenperän valmistukseen Mallinnus vanhan insertin pohjalta Muotilla valmistetaan muovisia avaimenperiä markkinointikäyttöön

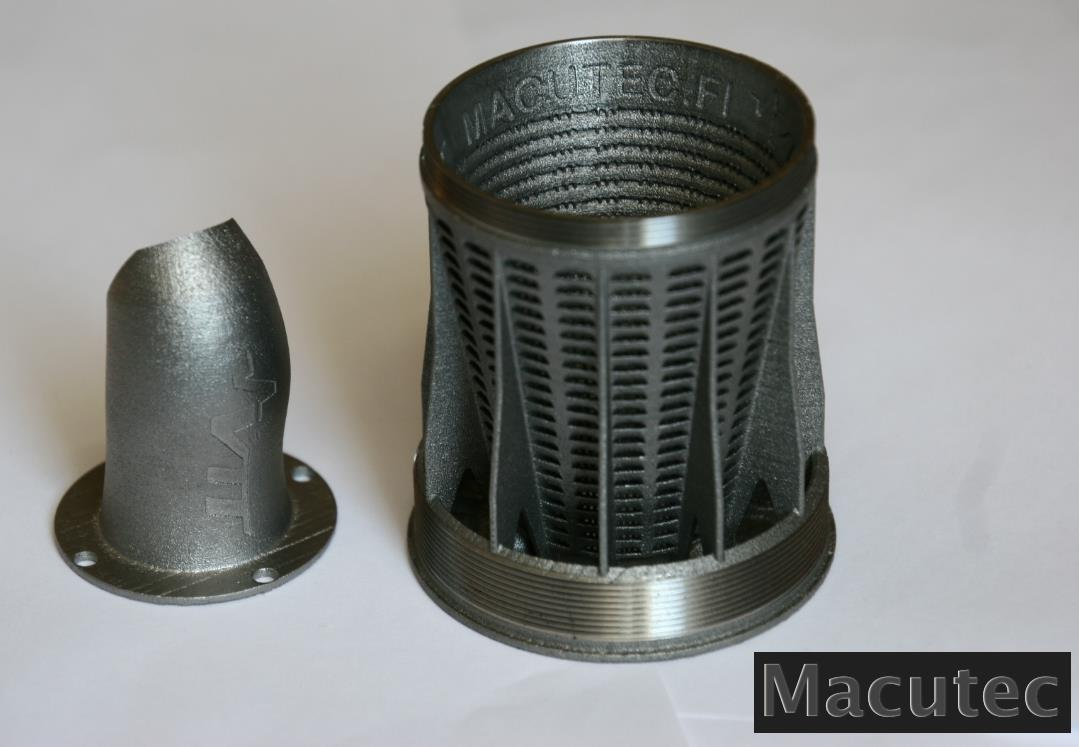

13 AMF Metalliosat Asiakastarina Metallien 3D tulostus mahdollistaa uuden mittalaitteen kustannustehokkaan valmistamisen Macutecin tutkimuskäyttöön valmistaman optisen mittauslaitteen keskeiset osat Yksittäisvalmistettavan mittalaitteen ominaisuudet saatiin optimoitua 3D-tulostuksella tuotteeseen saatiin helposti halutut ominaisuudet "Näitä ominaisuuksia ei olisi muilla valmistusmenetelmillä saanut yhdistettyä näin kustannustehokkaasti -Matti Kumpulainen, Macutec-

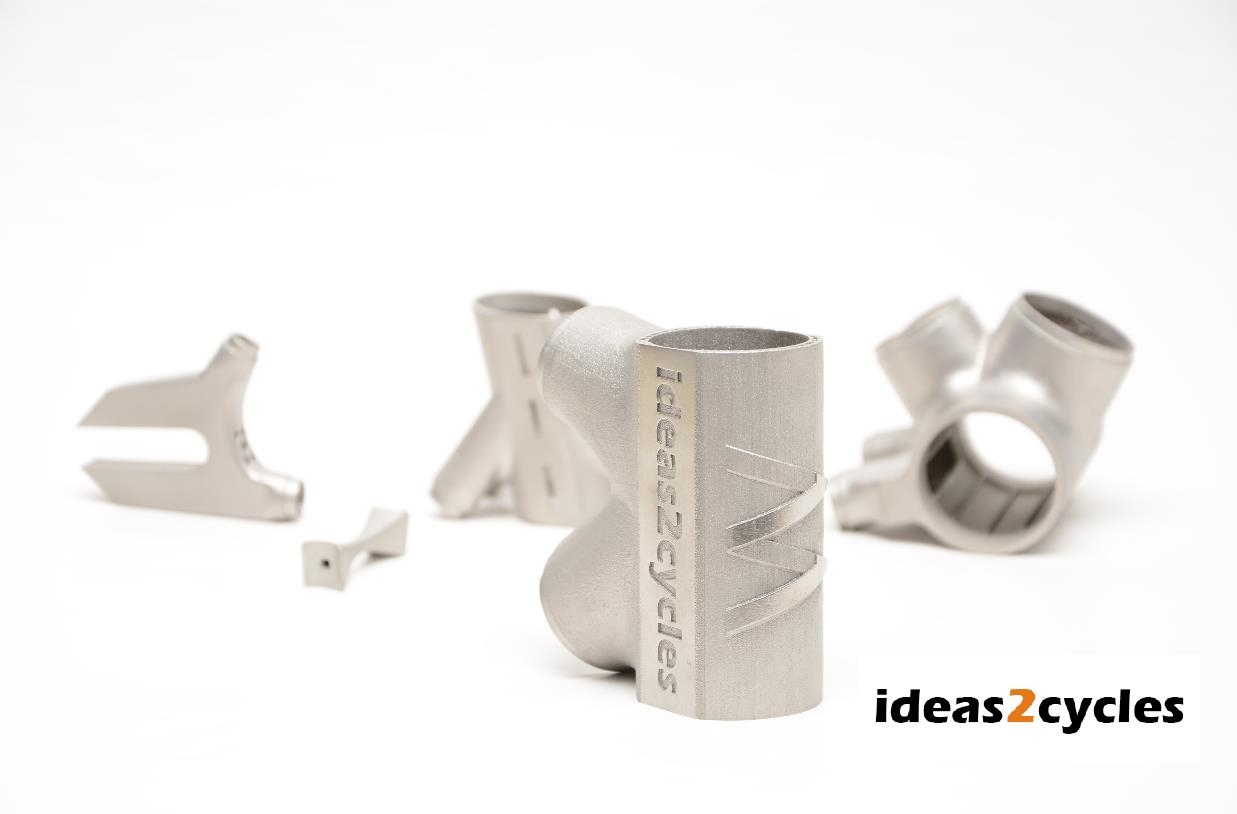

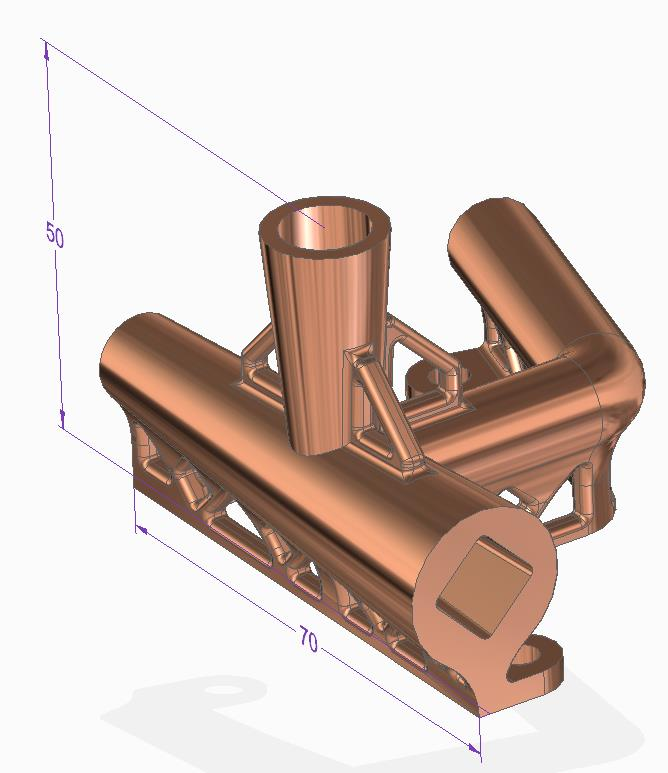

14 AMF Metalliosat Asiakastarina 3D tulostus soveltuu hyvin asiakkaalle räätälöityjen tuotteiden valmistukseen. Räätälöidyt polkupyörän rungon liitoskomponentit Optimointi käyttäjälleen Visuaalisen ilmeen suunnittelu käyttäjälleen Suunnittelu kokoonpanoa silmällä pitäen "Perinteisiin valmistusmenetelmiin verrattuna 3D-tulostus antaa suunnittelijalle vapaammat kädet toteuttaa uusia ideoita. Vain mielikuvitus on rajana." - Kim Antin, ideas2cycles-

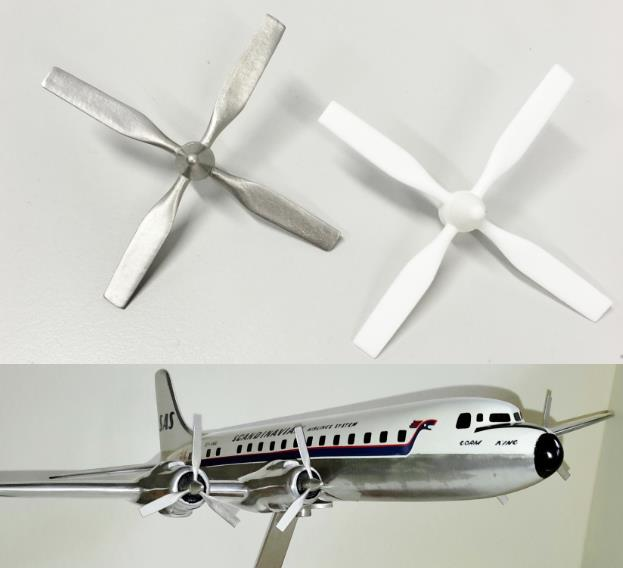

15 AMF Metalliosat Asiakastarina 3D-tulostus auttaa, kun alkuperäiset osat ovat hajonneet. Pienoismallien potkurit ovat usein hajonneet tai kadoksissa Mallien itsevalmistus on hankalaa ja yksittäiskappaleille on hankala löytää valmistajaa 3D-tulostus palvelun avulla valmistus on helppoa, nopeaa ja kustannustehokasta Mallinnus tehtiin museovirastosta lainatun mallin pohjalta Tulosteita tehtiin sekä metallista, että muovista kolmi- ja nelilapaisia versioita eri mittakaavoissa "Erityisesti ilahdutti, että alkuperäistä mallinnusta voitiin muuttaa helposti ja edullisesti. Pidin myös siitä, että potkurit olivat laadukkaita. Varsinkin teräksinen versio näytti hienolta, eikä se tarvinnut muuta pintakäsittelyä tulostuksen jälkeen." - Heikki Väkeväinen -

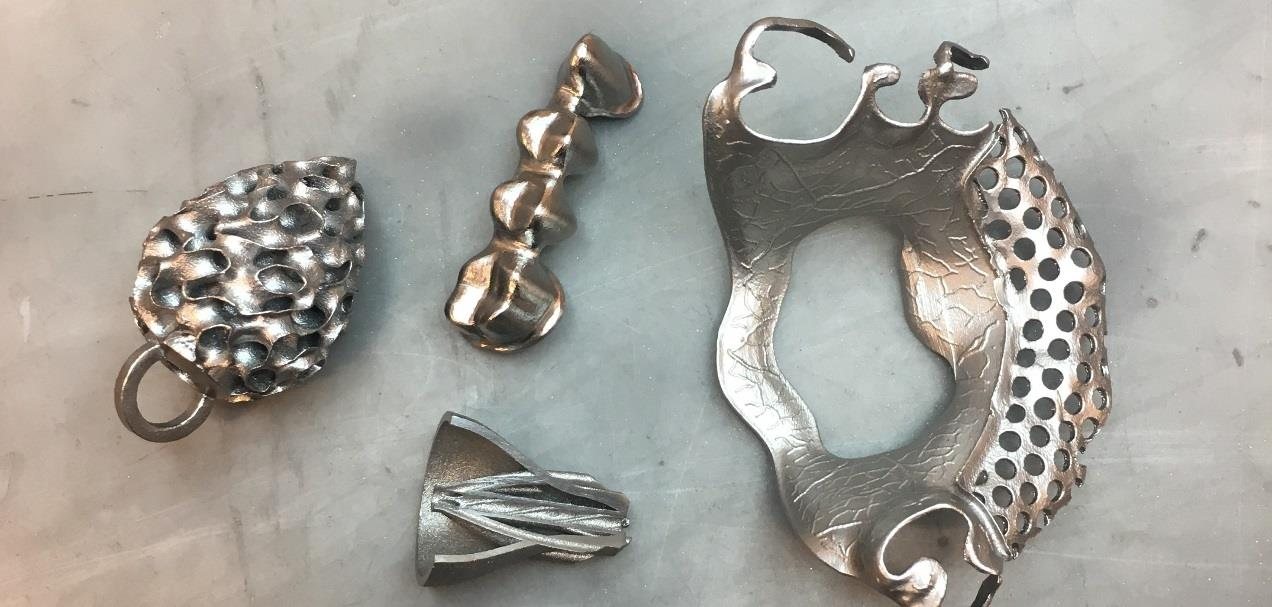

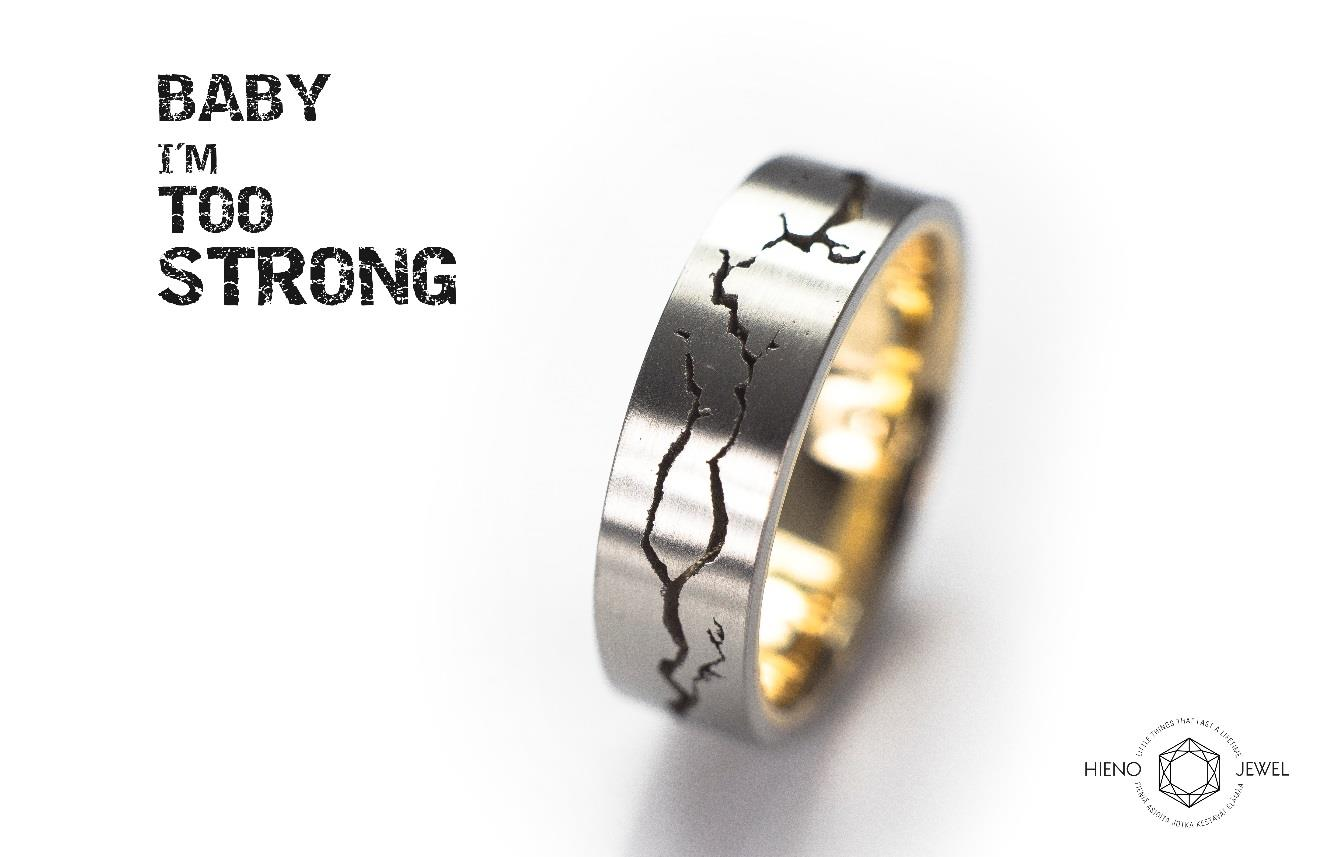

16 AMF Korutulostus Asiakastarina Pyrimme toteuttamaan asiakkaidemme luovimmatkin ideat 3D-malli halutusta tuotteesta Yhdessä parantelimme mallia, jotta haluttu lopputulos saavutettaisiin erikoiseen jälkityöstöön sopivaksi Kultaseppä Lauri Eno toteutti halutun jälkityöstön tuotteelleen "Tämäkin idea ja tuote olisi ilman 3D tulostusta jäänyt toteuttamatta" - Lauri Eno, Hieno Jewel -
