1 K A S E T T I K A T O T Clip-in Lay-in Lay-in Microlook Lay-in Board Hook-on Hook-on Corridor Integroitu Hook-on

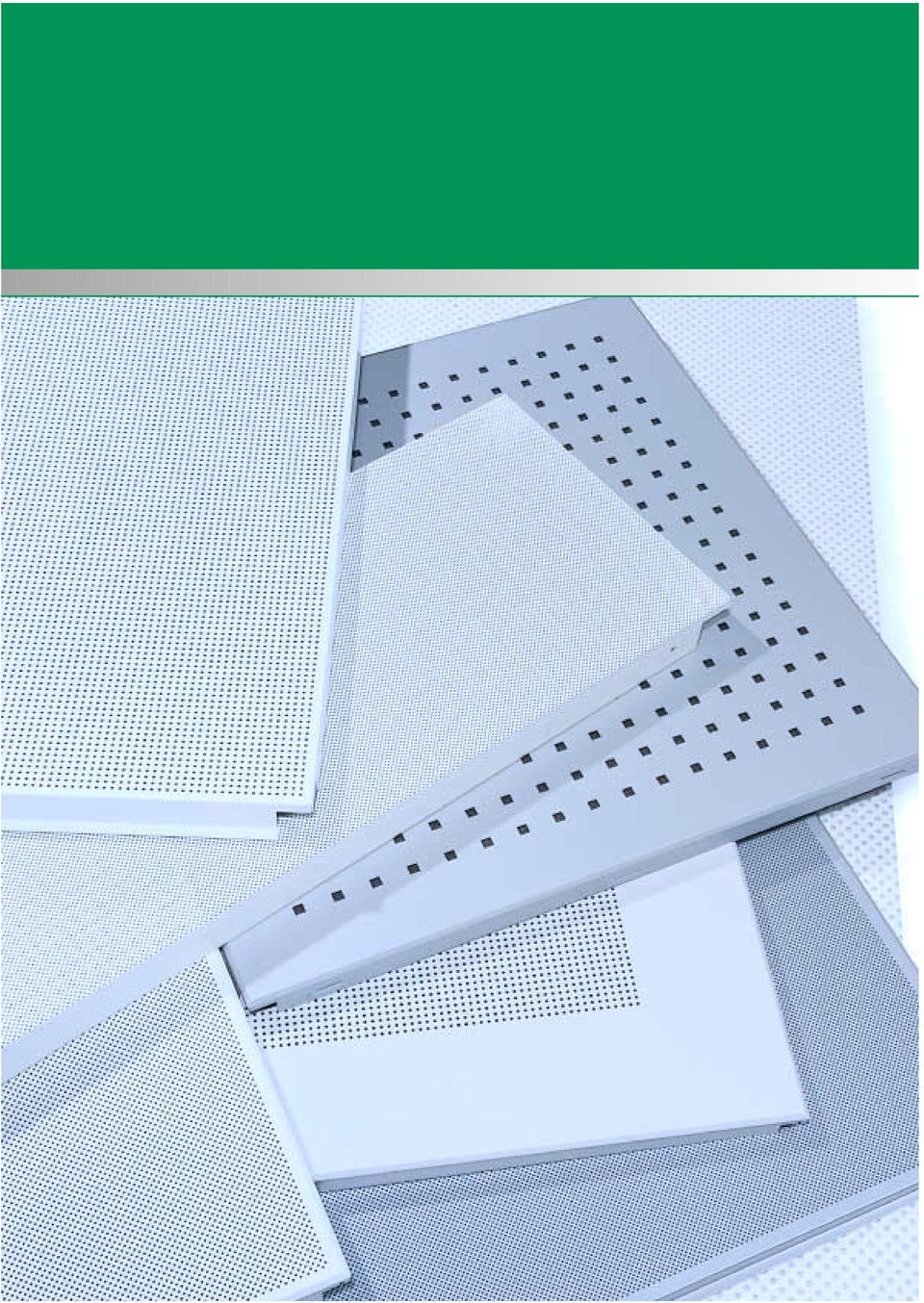

2

3 Sisältö Clip-in 4 Lay-in Tegular 6 Lay-in Microlook 8 Lay-in Board 10 Hook-on 12 Hook-on Corridor 14 Integroitu Hook-on 16 Väri- ja rei itysvaihtoehdot 18 Yleistä metallikaseteista 19 Akustiset ominaisuudet 20 Toteutettuja metallikasettikattoja 21

4 Clip-in Clip-in -piilokiinnityskasetit muodostavat tiiviin ja yhtenäisen avattavan kattopinnan. Kasetteja valmistetaan sekä galvanoidusta teräksestä että alumiinista. Saatavilla on useita eri kokoisia ja ominaisuuksiltaan poikkeavia kasetteja. Clip-in -kasetteja käytetään esimerkiksi toimistoissa, tuotantotiloissa ja julkisen liikenteen tiloissa kuten matkustajaterminaalit ja metroasemat. 4

5 Clip-in -järjestelmä Viistetyt reunat Suorat reunat Valittavana ovat joko suorat tai 3,5 mm:n viistetyt reunat Yhtenäinen kattopinta Materiaalivaihtoehtoina galvanoitu teräs ja alumiini Useita kokoja Yhdistettävissä myös muihin kattojärjestelmiin Kasetit avautuvat alaspäin Clip-in -kasetit Neliö Galvanoitu teräs Alumiini Suorakaide Galvanoitu teräs Viistetyt reunat 300 x x x x x x x x x x x x x x 1800 Suorat reunat Väri- ja rei itysvaihtoehdot sivulla 18. 5

6 Lay-in Tegular Lay-in Tegular -järjestelmässä on kaksi pääryhmää: matalareunainen (8 mm) ja syväreunainen (12 mm). Myös muita kasetin reunakorkeuksia on saatavana erikoistilauksesta. Tuotteet soveltuvat erityisesti saneerauskohteisiin. Kasetteja valmistetaan sekä galvanoidusta teräksestä että alumiinista. 6

7 Lay-in Tegular -järjestelmä Tegular-kasetit 8 mm Tegular-kasetit 12 mm Vapaasti yhdistettävissä eri T-24-listajärjestelmiin Materiaalivaihtoehtoina galvanoitu teräs tai alumiini Helposti muunneltava kokonaisuus Ihanteellinen saneerauksiin Saatavana useita reunakorkeuksia Lay-in Tegular -kasetit Neliö Suorakaide Galvanoitu teräs Alumiini Galvanoitu teräs Alumiini 600 x x x x 1200 syvyys 8 mm Neliö Suorakaide Galvanoitu teräs Alumiini Galvanoitu teräs Alumiini 600 x x x x 1200 Syvyys 12 mm Väri- ja rei itysvaihtoehdot sivulla 18. 7

8 Lay-in Microlook Lay-in Microlook -kasetit on mitoitettu T-15-kannatinjärjestelmälle. Niitä valmistetaan joko galvanoidusta teräksestä tai alumiinista. Kapeille T-15- tai Fineline-listoille asennetut kasetit muodostavat ohutsaumaisen kattopinnan. Lay-in -kasettikatto soveltuu hyvin esimerkiksi toimistoihin, myymälöihin ja ostoskeskuksiin. 8

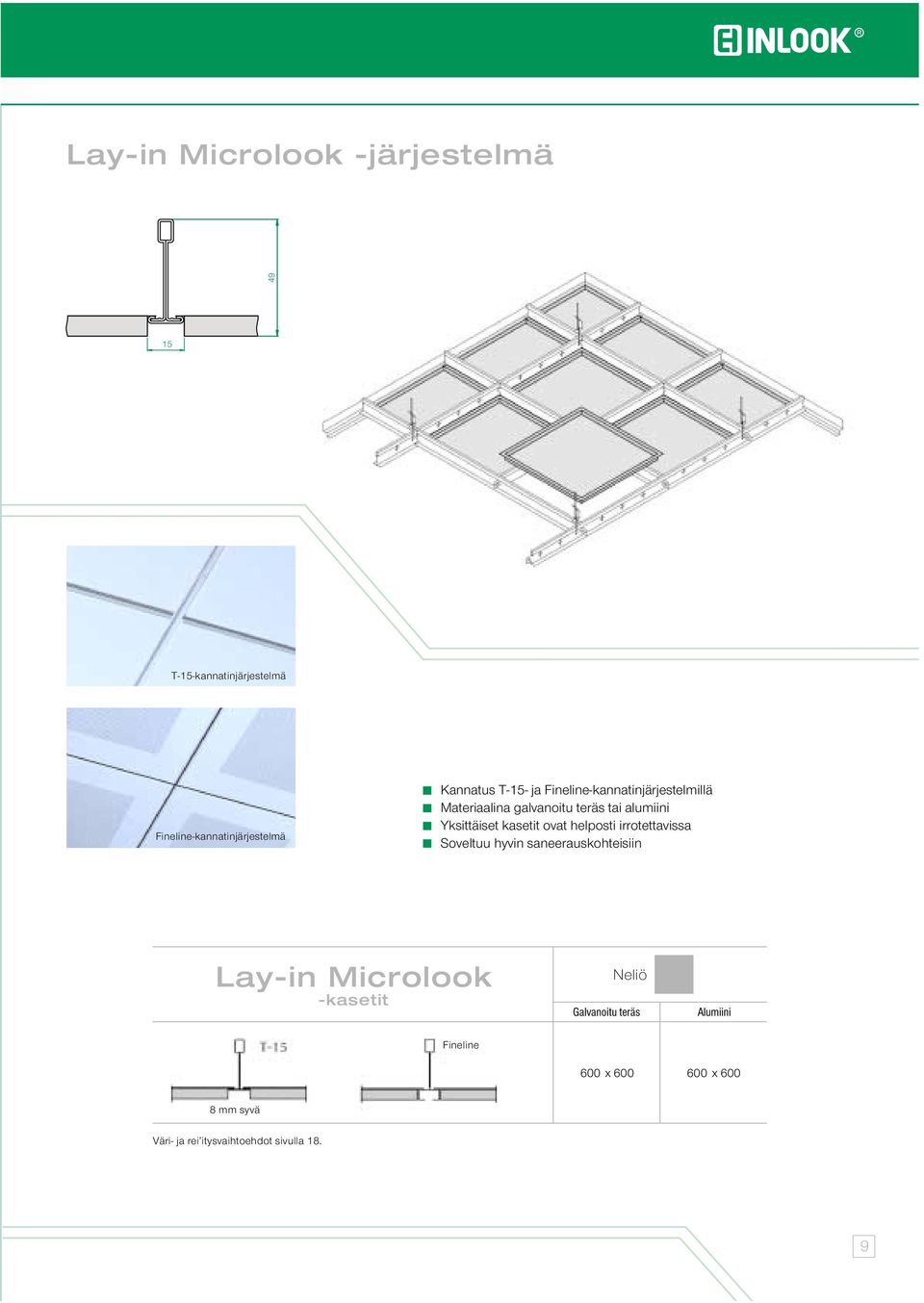

9 Lay-in Microlook -järjestelmä T-15-kannatinjärjestelmä Fineline-kannatinjärjestelmä Kannatus T-15- ja Fineline-kannatinjärjestelmillä Materiaalina galvanoitu teräs tai alumiini Yksittäiset kasetit ovat helposti irrotettavissa Soveltuu hyvin saneerauskohteisiin Lay-in Microlook -kasetit Neliö Galvanoitu teräs Alumiini Fineline 600 x x mm syvä Väri- ja rei itysvaihtoehdot sivulla 18. 9

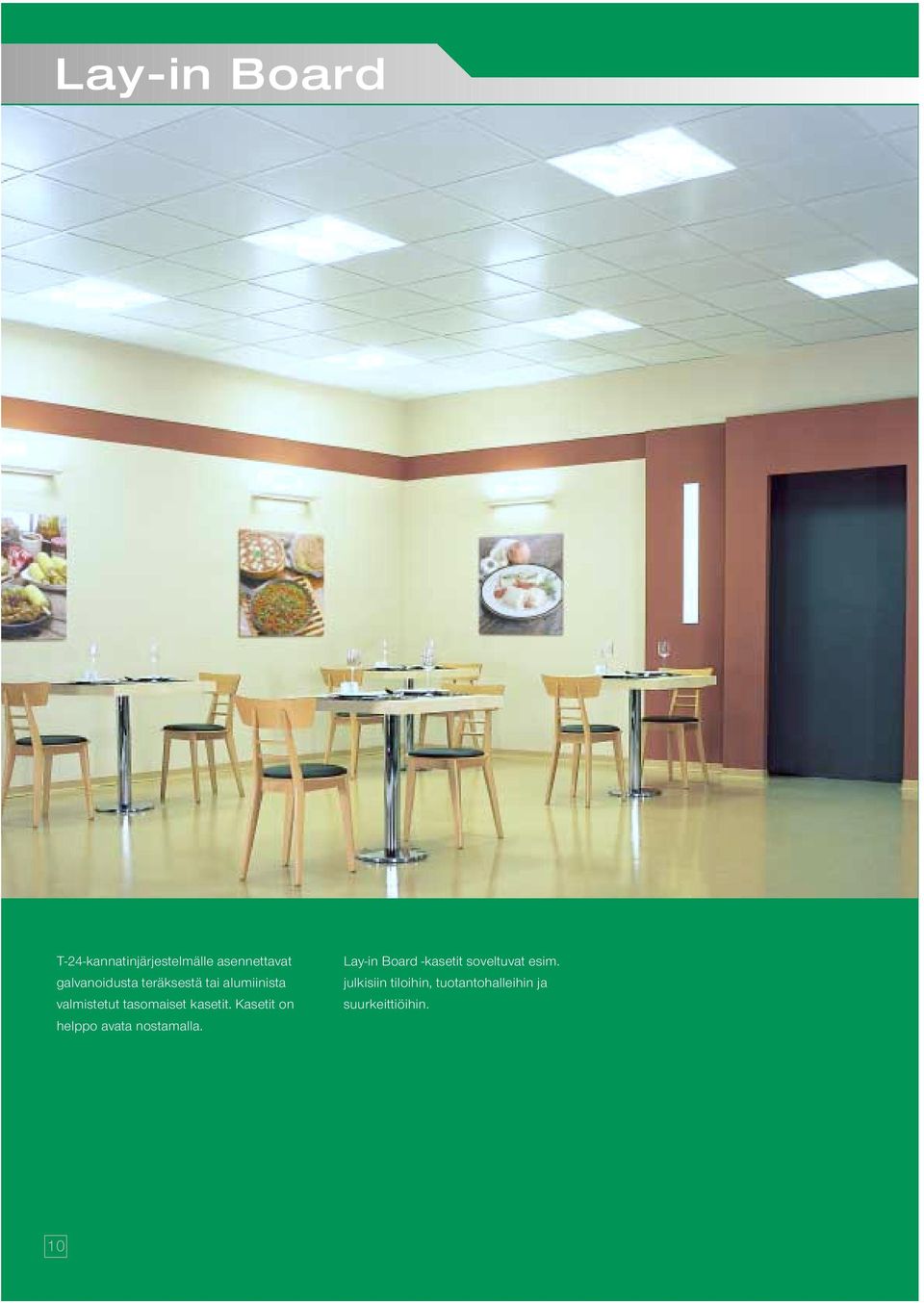

10 Lay-in Board T-24-kannatinjärjestelmälle asennettavat galvanoidusta teräksestä tai alumiinista valmistetut tasomaiset kasetit. Kasetit on helppo avata nostamalla. Lay-in Board -kasetit soveltuvat esim. julkisiin tiloihin, tuotantohalleihin ja suurkeittiöihin. 10

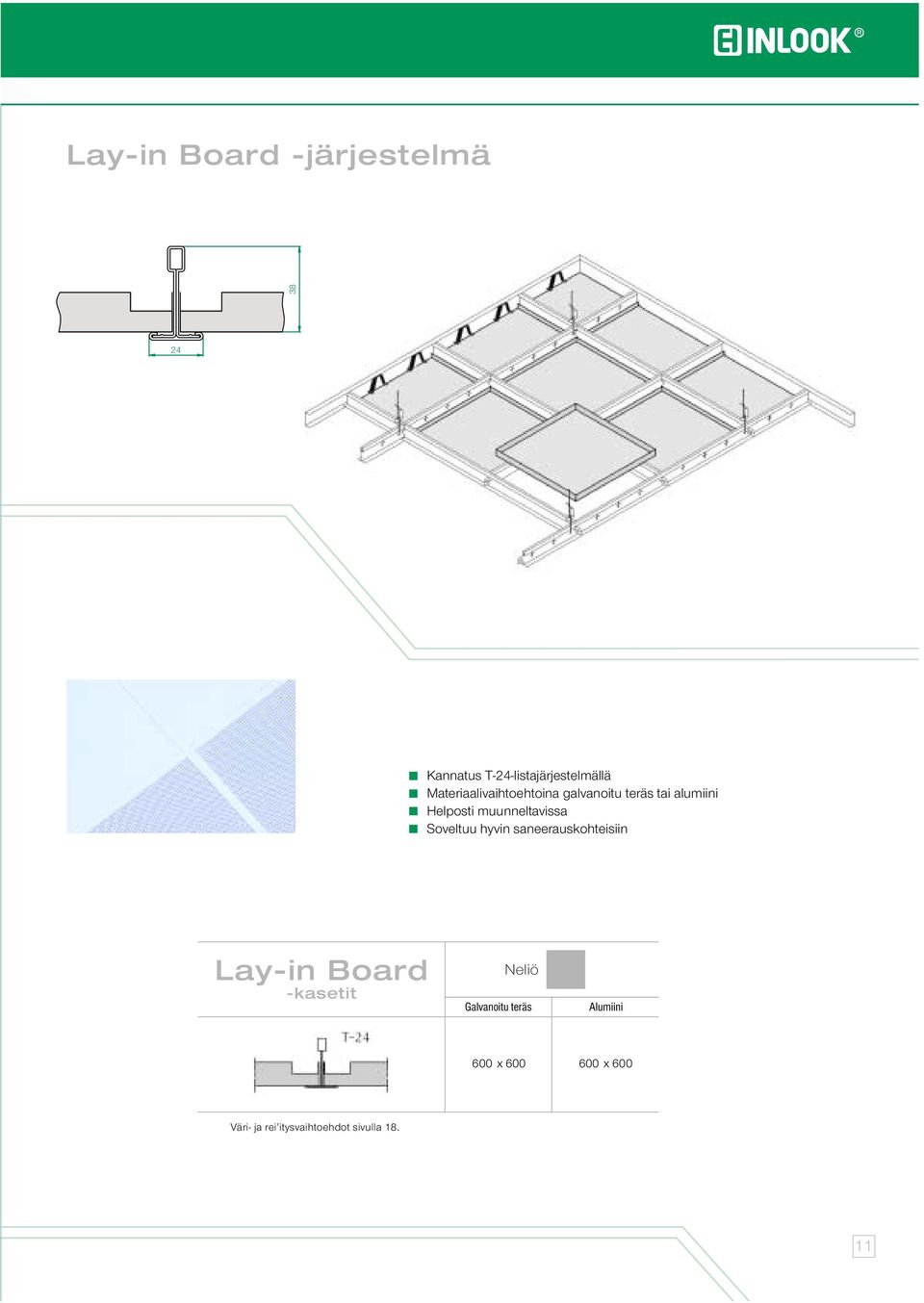

11 Lay-in Board -järjestelmä Kannatus T-24-listajärjestelmällä Materiaalivaihtoehtoina galvanoitu teräs tai alumiini Helposti muunneltavissa Soveltuu hyvin saneerauskohteisiin Lay-in Board -kasetit Neliö Galvanoitu teräs Alumiini 600 x x 600 Väri- ja rei itysvaihtoehdot sivulla

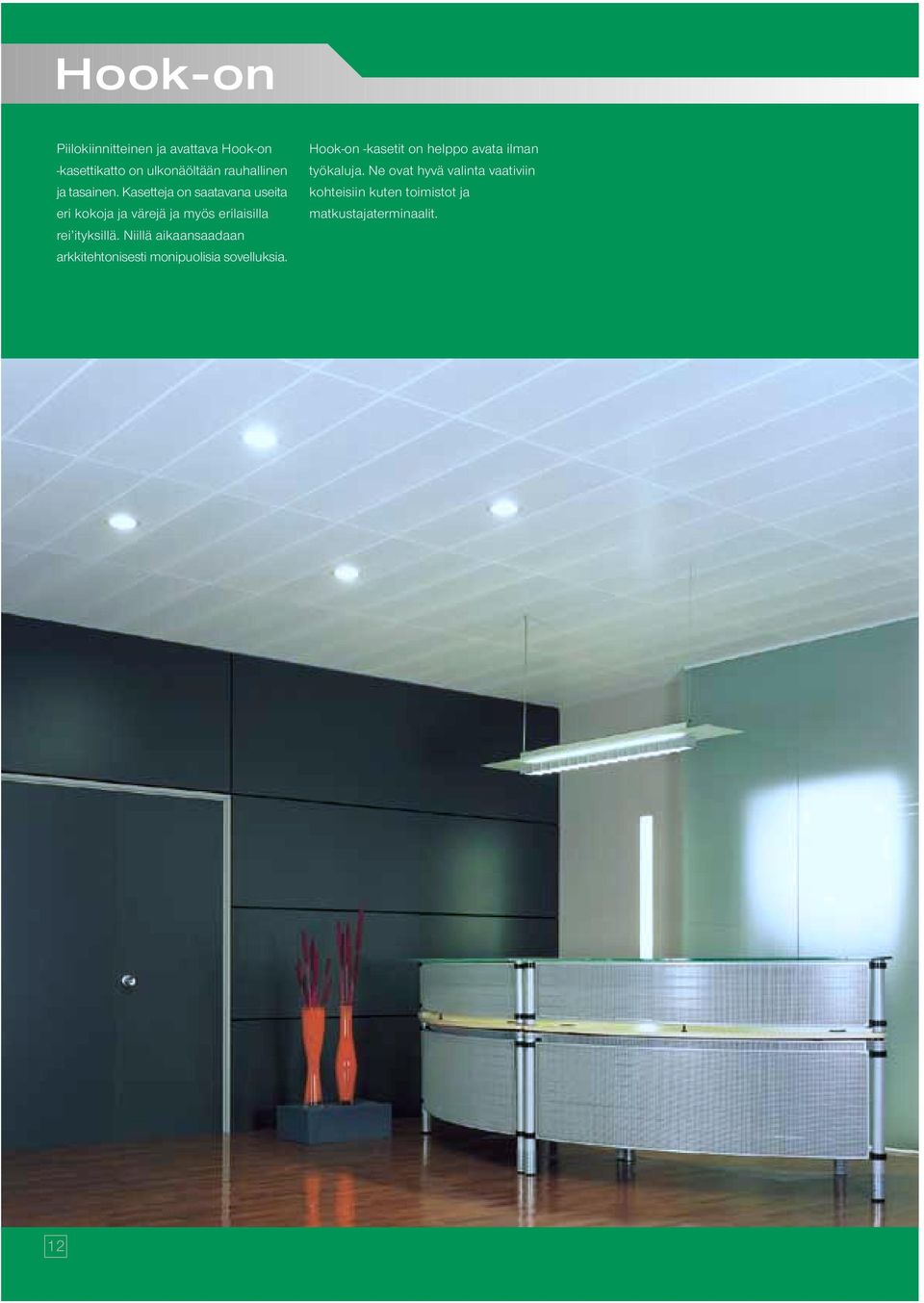

12 Hook-on Piilokiinnitteinen ja avattava Hook-on -kasettikatto on ulkonäöltään rauhallinen ja tasainen. Kasetteja on saatavana useita eri kokoja ja värejä ja myös erilaisilla rei ityksillä. Niillä aikaansaadaan arkkitehtonisesti monipuolisia sovelluksia. Hook-on -kasetit on helppo avata ilman työkaluja. Ne ovat hyvä valinta vaativiin kohteisiin kuten toimistot ja matkustajaterminaalit. 12

13 Hook-on -järjestelmä Tasainen pinta Runsaasti eri kokoja Helposti muunneltavissa Eri kokoisia kasetteja voidaan käyttää samassa järjestelmässä Hook-on -kasetit Väri- ja rei itysvaihtoehdot sivulla 18. Neliö Galvanoitu teräs 600 x 600 Suorakaide Alumiini 300 x x x x x x x

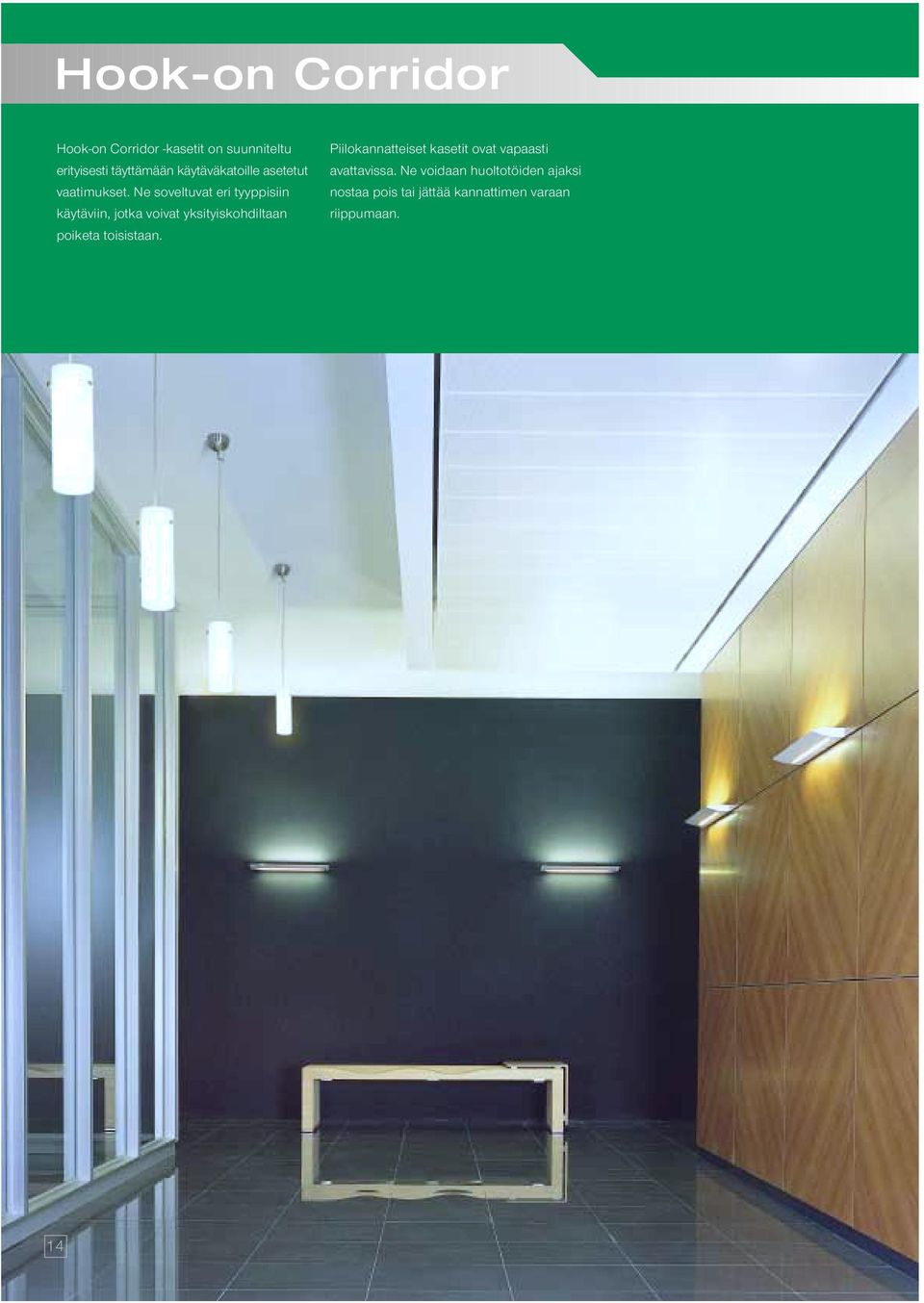

14 Hook-on Corridor Hook-on Corridor -kasetit on suunniteltu erityisesti täyttämään käytäväkatoille asetetut vaatimukset. Ne soveltuvat eri tyyppisiin käytäviin, jotka voivat yksityiskohdiltaan poiketa toisistaan. Piilokannatteiset kasetit ovat vapaasti avattavissa. Ne voidaan huoltotöiden ajaksi nostaa pois tai jättää kannattimen varaan riippumaan. 14

15 Hook-on Corridor -järjestelmä Useita eri kokovaihtoehtoja Kasetit ovat alaspäin avautuvia Kasetit muodostavat yhtenäisen pinnan Hook-On Corridor -kasetit Suorakaide Galvanoitu teräs 300 x x x x x x x 1800 Väri- ja rei itysvaihtoehdot sivulla

16 Integroitu Hook-on Integroitu Hook-on -kasettikatto on palkistotai Bandraster-tyyppisen kannatinjärjestelmän varaan asennettu neliö- tai suorakaidekaseteista koostuva sisäkatto. Näkyvät leveät kannatinlistat ovat yhdensuuntaiset tai ne muodostavat ruudukon. Katto voidaan avata kasetteja nostamalla. Integroitu Hook-on -kasettikatto on kestävä ja toimiva ratkaisu esimerkiksi toimistoissa ja matkustajaterminaaleissa. 16

17 Integroitu Hook-on -järjestelmä Erilaisia geometrisia suunnitteluvaihtoehtoja Helposti irrotettavissa Valaistus ja talotekniikka yhdistettävissä Erilaisia ruutukoko- ja kannatinjärjestelmävaihtoehtoja Esimerkkejä Väri- ja rei itysvaihtoehdot sivulla

18 Väri- ja rei itysvaihtoehdot Materiaali Kattokasetit valmistetaan galvanoidusta teräksestä tai alumiinista. Materiaali ja ainevahvuus vaihtelevat tuotetyypin ja kasettikoon mukaan. Pintakäsittely Kasettien pintakäsittelynä on jauhemaalaus. Vakioväri: RAL 9010 valkoinen ( kiiltoaste 20% ) Muut värit: RAL 9002 harmaanvalkoinen RAL 9006 metallinhohtoharmaa Erikoisvärit: muita RAL-sävyjä on saatavana tilauksesta Rei itys Kaikkia tuotteita valmistetaan sileänä tai rei itettynä (Ø 2,5 mm, Ø 3,00 mm, Ø 1,50 mm ja Ø 1,8 mm). Sileän reuna-alueen leveys vaihtelee rei itystyypin mukaan. Erikoisrei itettyjä tuotteita toimitetaan tilauksesta. 5.5 Ø 2,5 mm, reikäalue 16 % 5.5 Ø 3,0 mm, reikäalue 20 % Ø 1,5 mm, reikäalue 22 % Ø 1,8 mm, reikäalue 21 % 18

19 Yleistä metallikaseteista Valaistus Metallikasetteihin voidaan yhdistää yleisimmät valaisinjärjestelmät. Tarvittaessa valmistetaan myös halutulle valaisinjärjestelmälle sopivia erikoiskasetteja. Avaaminen Kasetit voidaan avata ja irrottaa katon yläpuolisia huoltotöitä varten. Äänen vaimennus Rei itettyihin kasetteihin on kiinnitetty akustinen vaimennushuopa. Erityistapauksissa äänenvaimennusta voidaan parantaa lisäämällä vaimennusmateriaalia. Puhdistus Pöly pyyhitään kasettien pinnoilta puhtaalla, pehmeällä liinalla. Rasva ja sormenjäljet poistetaan miedolla pesuaineella. Liuottavia tai hankaavia puhdistusaineita tulee välttää. Yläpuolinen asennusvara Alakautta paikalleen asennettavien Clip-in-, Hook-on- ja Hook-on Corridor -kasettien yläpuolelle ei tarvitse jättää ylimääräistä vapaata tilaa. Sen sijaan Lay-in -kasettien yläpuolelle tulee jättää sopiva asennusvara. Sovitekasetit Katon reuna-alueilla, pilarilävistyksissä ym. vastaavissa paikoissa kasetteja voidaan joutua leikkaamaan työmaalla. Reunojen leikkaukset suorittaa sisäkattoasentaja tarkoitukseen soveltuvilla työkaluilla. Tällöin on varottava etteivät maalatut kasettipinnat vahingoitu. Liittymät viimeistellään reunalistoilla. Varastointi ja käsittely Sisäkattotarvikkeet tulee säilyttää kuivassa tilassa alkuperäispakkauksissaan ennen niiden asennusta. Pakkaukset on avattava varoen kasetteja vahingoittamatta. 19

20 Akustiset ominaisuudet Metallikasetteihin voidaan lisätä hyvän vaimennuksen antava akustinen täyte. Rei itettyjä metallikasetteja toimitetaan joko täytteellä tai ilman. Akustinen täyte vaikuttaa myös pinnan ulkonäköön. Mustan ja valkoisen täytteen ohella on saatavana värillisiä vaihtoehtoja. Metallikasetit on testattu kansainvälisissä tutkimuslaitoksissa ja laboratorioissa DIN EN ja DIN EN ISO normien mukaan. Kasetit täyttävät vaaditut NRC-arvot. Akustiset tutkimustulokset toimitetaan pyydettäessä. 20

21 Toteutettuja metallikasettikattoja INLOOK-materiaalivalikoimat edustavat alan tunnetuimpia ja käytetyimpiä tarvikkeita yksittäin kerättävistä artikkeleista täydellisiin kokonaistoimituksiin. Toimitukset voivat koostua useiden eri valmistajien tuotteista. Valmistajista riippumattomana toimittajana ja kansainvälisten hankintateiden osaajana Inlook Oy tarjoaa käytettäväksenne myös eri puolilla maailmaa toteutettuja erikoisratkaisuja. Seuraavilla sivuilla on joitakin esimerkkejä metallikaseteilla toteutetuista kohteista. 21

22 Toteutettuja metallikasettikattoja Korkea aulatila / Lay-in Microlook Avotoimisto / Lay-in Microlook Toimiston sisäänkäyntialue / Lay-in Microlook 22

23 Keskusaula / rei itetty Clip-in Käytävä / Lay-in Microlook Yritysjohdon työhuone / rei itetty Clip-in 23

24 Toteutettuja metallikasettikattoja Uimahalli / Lay-in Microlook Suunnittelutoimisto / Lay-in Microlook Oleskelutila / Lay-in Microlook 24

25 Neuvottelutila / rei itetty Clip-in Pankin dealing-sali / rei itetty Clip-in Yhdyskäytävä / rei itetty Clip-in 25

26 Toteutettuja metallikasettikattoja Toimiston käytävä / Hook-on Corridor 26

27 Toimisto / Integroitu Hook-on Aula / Hook-on Corridor Eteiskäytävä / Hook-on Corridor 27
