NAVERVEJ 13 DK-4000 ROSKILDE TLF Asuntomärkätilojen ja vastaavien tilojen rakenteet keraamisille ja luonnonkivilaatoille

Transkriptio

1 NAVERVEJ 13 DK-4000 ROSKILDE TLF Asuntomärkätilojen ja vastaavien tilojen rakenteet keraamisille ja luonnonkivilaatoille

2 Optimaalista turvallisuutta märkätilojen eristykseen ja laatoitukseen miran CE-sertifioidulla järjestelmillä Suomessa märkätilana pidetään koko märkätilaa, jossa seinät ja lattiat pitää vedeneristää. mira suorittelee, että käytetään g 4410 vapourstop höyrysulkua kaikissa ulkoseinissä sekä kylmätilojen vastaisissa seinissä. Käytettäessä miran CE-sertifioituja märkätilajärjestelmiä taataan, että työssä noudatetaan EU-standardeja sekä Suomen lainsäädäntöä että rakennusalan märkätilojen vedeneristyksessä käyttämiä tapoja. Tämä suunnittelu- ja asennusohje sisältää ratkaisumalleja siitä, miten omakotitalojen, rivitalojen, kerrosasuntojen, hotellien ja toimistorakennusten märkätilat eristetään oikein. Tässä annetaan ohjeet siitä, miten luonnonkivitai keraamiset laatat asennetaan kosteutta kestäviin ja kestämättömiin rakenteisiin. Suunniteltaessa vesirasitusalueita, kuten esim. suurkeittiöitä, kylpylöitä ja teollisuustiloja sekä ulkoalueita, viittaamme ohjeeseen nimeltä 4650 aquastop flexible. Vesitiivis ja minimaalinen materiaalimenekki miran CE-sertifioidun märkätilajärjestelmän perusaine on sakea 4400 multicoat vedeneriste, joka on kehitetty käytettäväksi sekä huonosti että hyvin kosteutta kestäviin alustoihin. Huolimatta alhaisesta materiaali-menekistä väh. 1 kg per neliö 4400 multicoatilla saadaan maksimaalinen vedeneristys. Kosteuseristeen alhainen menekki vähentää kokonaismenoja Yhden komponentin kosteuseriste alentaa virheiden määrää ja materiaalihukkaa. Joustava kosteuseriste lisää turvallisuutta 2

3 Oikea kosteuseriste märkätilan seiniin ja lattiaan kaikenlaisiin alustoihin Rakenne FI 1 Kosteutta kestävien alustojen höyrynläpäisyvastukselle tai vedeneristeelle ei aseteta kansallisia vaatimuksia. Niihin pätee sellainen vaatimus, että alustan pitää olla vesitiivis ja kosteuden ei saa päästä tunkeutumaan alustaan vahingoittamaan viereisiä rakennuksen osia. Seinä Lattia Kaikkiin seinä- ja lattia-alustoihin levitetään 4400 multicoat -vedeneristettä yhteensä väh g/m². Kerrospaksuus kovettuneena väh. 0,6 mm. Höyrynläpäisyvastus on 35 GPa s m²/kg. Ulkoseiniin ja kylmätilojen vastaisiin seiniin mira suosittelee esikäsittelyä n. 200 g 4410 vapourstop höyrysululla rakenteen varmistamiseksi. Erityisrakenne Seinä Seinä 4500 vapourmat Lattia Rakenne FI 2 Erityisrakenne lattia tai seinä: kosteudelle herkkä alusta/ alusrakenne. Rakenne suositellaan käytettäväksi huonosti kosteutta kestävissä lattioissa ja seinissä, tai jos rakennetta ei tunneta (esim. kun olemassa olevassa rakenteessa on sisäistetty höyrysulku) sekä asuntojen uutis- ja korjausrakentamisessa, jossa märkätilan vesirasitus on jatkuvaa, ja/tai jossa laadunvarmistukselle asetetaan erikoisvaatimuksia, kuten esim. vuokraasunnoissa, julkisissa kylpyhuoneissa, kuten kouluissa ja urheiluhalleissa jne. Lattia Seinä- ja lattia-alustoihin levitetään yhteensä vähintään g/m² 4400 multicoat vedeneristettä, ja väliin laitetaan 4500 vapourmat kuitukangas. Höyrynläpäisyvastus on 650 GPa s m²/kg eristeen paksuuden ollessa väh. 1 mm. Sivuilla 4-5 on kuvaus miran rakenteista. Näillä rakenteilla on CE-sertifikaatti ja tarkastetaan säännöllisesti kansainvälisen hyväksymislaitoksen toimesta. 3

4 Rakenne FI 1 Kaikki imevät pinnat (rappaus, Kevytbetoni, Leca harkot ym.) pohjustetaan ensin vedellä laimennetulla 4180 primerillä. Ulkoseinien ja kylmätilojen vastaisiin seiniin käytetään 4410 vapourstop höyrysulkua 4180 primer pohjusteen asemesta. Menekki väh. 200 g/m². Seinien välisiin nurkkiin ja lattian ja seinän yhtymäkohtiin sekä materiaalien vaihtokohtiin laitetaan 100 mm leveä tiivistenauha 4400 multicoat eristeeseen. Nauha painellaan kunnolla kiinni märkään kerrokseen ja päälle sivellään sitten lisäkerros 4400 multicoat vedeneristettä. Vaihtoehtoisesti voidaan käyttää itsekiinnittyvää tiivistenauhaa. Asenna putkien läpivientikohtiin tiivistekaulus märän 4400 multicoat -kalvon päälle. Valitse kaulus putken läpimitan mukaan, ja paina se kiinni putkeen ja alustaan. Putkien vedeneristys tehdään kuten kuvassa näytetään. Lattiakaivon kohdalle asennetaan itsekiinnittyvä tiivistekaulus. WC -viemärien kohdalla leikataan kaulukseen reikä, 10 mm pienemmäksi kuin putken läpimitta. Leikkaa reikä kauluksessa olevaa katkoviivaa pitkin. Levitä 4400 multicoat vedeneristettä kauluksen vapaan/valkoisen reunan alle ja paina se kunnolla kiinni eristysmassaan. Ks. yksityiskohtia ja ohjeita, kun asennus tehdään seinänviereisiin kaivoihin, sivulta 7. Levitä runsaasti 4400 multicoatia tasaisesti koko seinäpintaan. Käytä esim. lyhytkarvaista mohairrullaa. Menekki väh. 500 g /m². Kun alin kerros on sormikuiva, levitä toinen kerros poikittain alimman kerroksen päälle. Kokonaismenekki väh g/m². Levitä lattialle ensimmäinen kerros 4400 multicoatia - runsaasti koko lattiapintaan, tiivistekaulustenkin päälle. Menekki väh. 500 g/m² Kun alin kerros on sormikuiva, levitä toinen kerros kohtisuoraan alimman kerroksen päälle. Kokonaismenekki väh g/m². Vaihtoehtoisesti voidaan käyttää safecoat-kuitukangasta 4400 multicoat -kerroksen lujikkeena. Levitä ensimmäinen 4400 multicoat -kerros laittaen yhtaikaa kangasta sen alle. Painele hyvin. Levitä sitten toinen kerros yhtäjatkoisesti multicoat -eristeen kokonaismenekki on väh g/m². Kuivausaika riippuu huoneenlämmöstä ja ilmankosteudesta multicoatin kuivausaika on. 12 tuntia, ennen kuin laatoitus voidaan aloittaa multicoatin kuivausaika on tuntia lattialla riippuen huoneenlämmöstä ja ilmankosteudesta, ennen kuin laatoitus voidaan aloittaa. Aika lyhenee, kun käytetään kuitukangasta. 4 4

5 Erikoisrakenne Rakenne FI 2 Lattian ja seinän yhtymäkohtaa ei tarvitse pohjustaa, mutta sen pitää olla puhdas. Levitä nurkkaan 4400 multicoat vedeneristettä. Kiinnitä itseliimautuva tiivistenauha lattian ja seinän yhtymäkohtaan. Vaihtoehtoisesti voit laskostaa kangasta 5 cm lattialle, ks. kuvaa 7. Levitä pintaan 4400 multicoat vedeneristettä erikoislastalla tai rullalla. Menekki n. 500 g/m². Aloita kankaan kiinnitys siitä kohdasta, missä se taitetaan nurkkaan. Leikkaa kangas nurkkaan sopivaksi ja silitä se tarkasti 4400 multicoat -eristeen päälle. Kiinnitä seuraava kangasliuska. Levitä 4400 multicoat -eristettä seinän koko pituudelta katkoviivaan asti edellisen liuskan päälle. Tiivistyskankaan voi myös kiinnittää reuna reunaa vasten, mutta silloin saumat on lujitettava väh. 10 cm leveällä tiivistenauhalla. Kangas painetaan leveällä lastalla kiinni alustaan. Tee tämä erittäin tarkasti saumojen kohdalla. Sama pätee niin lattiaa kuin seinää työstettäessä. Kiinnitä tiivistekaulus märkään 4400 multicoat vedeneristeeseen. Valitse kaulus putken läpimitan mukaan, ja paina se kiinni putkeen ja alustaan. Putket asennetaan eristäen kuten kuvassa näytetään. Lattiaan laitetaan 4500 vapourmat kuitukangasta limittäen märän 4400 multicoat -kerroksen päälle; vedeneristettä levitetään myös jo asennetun kankaan päälle katkoviivaan asti. Kun 4500 vapourmat kuitukangas pitää asentaa lattiakaivon yli, leikkaa kangas lattiakaivon ulkoreunoilta. Putki- ja kaivokaulukset asennetaan 4500 kuitukankaan päälle. WC-viemärien kohdalla leikataan reikä n. 10 mm putken läpimittaa pienemmäksi. Leikkaa reikä kauluksessa olevaa katkoviivaa pitkin. Levitä 4400 multicoat vedeneristettä kauluksen vapaan / valkoisen reunan alle ja paina se kunnolla kiinni 4400 multicoat -kerrokseen. Ks. lisätietoja sivulta 7. Lopuksi levitetään väh. 500 g/m² 4400 multicoatia koko seinään käyttäen mohairrullaa. Kuivausaika ennen laatoitusta: 6 12 tuntia. Kun kuitukangas ja kaulus on kiinnitetty, levitetään väh. 500 g/m² 4400 multicoatia seinään käyttäen mohairrullaa. Anna 4400 multicoat -kerroksen kuivaa väh. 12 tuntia lattialla riippuen huoneenlämmöstä ja ilmankosteudesta, ennen kuin laatoitus voidaan aloittaa. 55

6 Märkätilojen varmat ja lujat keraamisten laattojen lattiarakenteet Ennen keraamista laatoitusta puulattia täytyy käsitellä, niin etteivät puun luonnollinen liike ilmankosteuden vaihtuessa ja/tai lattialankkujen taipuminen painon alla vahingoita laatoitusta. Huolimatta vasojen välisestä etäisyydestä (kuitenkin korkeintaan 600 mm) on vasojen kestävyyttä lujitettava, ja kosteuden pääseminen keraamiseen kerrokseen estettävä. x-plan tasoite sopii hyvin rapattujen - ja betonipintojen ym. tasoitukseen ja kaltevuuden luomiseen. Lattian lujittaminen x-plan tasoitteella tehdään seuraavasti: * ca. 25 mm ca. 25 mm 12 mm 12 mm 12 mm Puualusta pohjustetaan laimennetulla 4180 primerillä. Kaivon taso sovitetaan silotekerroksen pintaan (väh. 12 mm paksu), tämä voidaan myös tehdä tyyppihyväksytyllä korokerenkaalla ja/tai asennusalustalla. * Samaa periaatetta käytetään nk. designkaivoissa (lattiaränneissä). Noudata tuotteen valmistajan ohjeita. miran uninet-verkko asennetaan 25 mm limityksellä liitoksissa ja lopetetaan kaivoon päin reunan alle. Verkko kiinnitetään lattiaan. Laita oikean paksuuden näyttävät korkeusmerkit tasoitukselle sekä kaadolle. Tasaista alustaa varten sekoitetaan 25 kg säkki x-plania 4,5 litraan vettä. Kallistusta tehtäessä sekoitetaan säkki 4 litraan vettä. Jos lämpökaapelit täytyy silottaa lattiarakennelmaan, silotekerroksen paksuutta pitää lisätä kaapeliläpimitan verran. Houmaa, että kaapelin päällä on väh. 5 mm kerros x-plania, kun käytetään sähkökaapeleita, ja vesikierteisessä lämmityksessä kerroksen täytyy olla 1/10 putkien välisestä etäisyydestä (esim. kaapelien etäisyyden ollessa 200 mm putken ylle laitetaan 20 mm x-plan kerros). Viimeistely voidaan tehdä vasta sitten, kun silotteen päällä voidaan kulkea varovasti (60 90 minuutin kuluttua). Lattiaan asennettavaa WC-allasta tai bideetä varten tarvitaan suorakaiteen muotoinen asennustaso, väh mm. Asennuskohdassa ei saa olla lattialämmityskaapeleita. 6 Kun vesikierteisen lattialämmityksen putket on asennettu uritettuun lastu-/eps-levyyn lämmönjakolevyllä: Koko lattiapintaan asennetaan uninet-verkko kiinnitettynä aluslattiaan. Kun vesikierteisen lattialämmityksen putket on asennettu betoni- tai levyalustaan. Lämmitysputket asennetaan asennusnauhalla tai pidikkeillä rakennusalan ohjeiden mukaisesti. Levyalustassa uninet-verkko asennetaan koko lattiaan. Ellei levy ole kiinnitettynä lattialankkuihin, täytyy raudoitusverkko kiinnittää lankkukerrokseen. Verkko asennetaan putkien yläpuolelle. Betonialustaan suositellaan audoitusverkkoa, mutta se ei ole pakollista.

7 Vedeneristeen ja lattiakaivon liitos miran tiivistekaulus on yleiskaulus, jota voidaan käyttää kaikentyyppisissä pyöreissä muovikaivoissa, joissa on kiristysrengas. Kaulusta voidaan myös käyttää kaikissa ruostumattomissa lattiakaivoissa, joissa on kiristysrengas tai kaivolaippa. Ennen tiivistekauluksen asennusta on laippa puhdistettava rasvasta, öljystä tai hiomapölystä, ja se pitää ehkä hioa hyvän tartunnan saamiseksi. Lattiakaivot, joissa on kiristysrengas: Katso alla olevista kuvista, joissa opastetaan, miten kaulus asennetaan. On tärkeää, että kaulus sovitetaan käytössä olevaan kaivoon. Lankkulattiassa lattiakaivo asennetaan suoraan lankkuihin eikä vaan lattialevyihin. Noudata käytössä olevaan kaivoon sopivia asennusohjeita. Kauluksen liittäminen pyöreihin lattiakaivoihin, joissa on kiristysrengas Kaulus pitää sovittaa käytettävän kaivon reiän läpimittaan Kiristysrengas Kiristysrengas Kiristysrengas Kiristysrengas Tiivisterengas Kiristysrengas Tiivisterengas Kiristysrengas Kaivo Kaivo Kaivo Tiivisterengas Kaivo Kaivo Kaivo Joti Blücher Jafo Purus Serres Meriser Nurkkalattiakaivon asennusohje (4592 tiivistekaulus A) Nurkkalattiakaivon asennusohje (4594 tiivistekaulus B) Nurkkalattiakaivon asennusohje (4596 tiivistekaulus C) Lisätietoja asennuksesta on oheistettuna jokaisessa kauluspakkauksessa. 7

8 Lattian ja seinän työvaiheet Kiinnitysaine levitetään seinään / lattiaan hammastetun teräslastan sileällä sivulla alustaan huolellisesti. Älä laita enemmän laastia kuin mitä ehditään laatoittaa 30 minuutissa. Sen jälkeen kammataan laasti lastan hammastetulla sivulla. Hammastuksen koko riippuu laatan takasivusta ja alustan tasaisuudesta. Paina /väännä laattoja paikalleen optimaalisen taustan ja tartunnan saamiseksi. Laattojen tarkka etäisyys saadaan käyttämällä saumaristiä tai saumanarua. Muista tarkistaa luotilinja säännöllisesti. Tarkasta säännöllisesti, että kiinnitysainepeittää koko takasivun silloin tällöin irrottamalla laatan ja katsomalla sen takasivua. Lattialla, joka altistetaan raskaalle rasitukselle ja/tai jos laattakoot ovat yli cm, laatoitus pitää tehdä nk. kaksoisliimauksella, joka tarkoittaa sitä, että laatan takasivuun sivellään ohut kerros laastia ja laatta painetaan välittömästi alustan märkään kiinnitysmassaan, märkänä märälle. Pehmeä sauma Keraaminen laatta Vahvistusnauha Kiinnityslaasti Kun kiinnitysaine on kuivunut, tehdään saumaus. Saumalaastia sivellään kumilastalla tai solukumilaatalla. Levitä laastia vinosti saumojen yli ja huolehdi, että saumat täyttyvät. Kun saumat ovat kiinteitä, mutta eivät ihan kovettuneita, poistetaan liika kiinnitysaine kostealla sienellä. Laastijätteet poistetaan laatan pinnasta kostealla (ei märällä) sienellä. Saumat tasoitetaan ja viimeistellään. Kiinnitysaine Tiivistekerros mira supersil Muovitulppa 1. Poraa reikä 2. Täytä reikä mira supersil 3. Muovitulppa 4. Täytä tulppa tiivistemassalla 5. Kiristä ruuvi! Mahdolliset laastijätteet poistetaan 7120 ceramic cleaner puhdistusaineella aikaisintaan kahden päivän kuluttua. Ruuvikiinnityksiä saa märkäluokassa 1 ainoastaan tehdä massiivisiin rakennelmiin kuten betoni, muuri ja erityisrakennelmiin (esim. soiroon). Kosteusvaurioiden ehkäisemiseksi on paras valita kiinnitystapa, joka varmistetaan liimaten. Asennuksia, jotka edellyttävät tiivistekerroksen läpiporausta / reikien tekoa tulee välttää märkätiloissa. Märkäluokassa 2 tiivistetään reikä supersil-silikonilla. Kaikki asennukset pitää tehdä massiiviseen. Rakenteeseen kuten betoni tai muurattuun rakenteeseen. Seinän tai lattian levyrakenteisiin kiinnitykset ja tiivistykset tulee tehdä massiiviseen puuhun tai soiroon, eikä ainoastaan levyyn. Levyalustaisten keraamisten laattojen vaihto Jyrsi tai kaavi saumausmassa rikkoutuneen laatan ympäriltä. Varo, ettet vahingoita tiivistekerrosta! Leikkaa laattaan viistoreikä. Varo leikkaamasta laattapaksuutta syvemmältä. Poista laatanpalaset taltalla. Pidä talttaa mahdollisimman paljon alustan kanssa samansuuntaisena, jottei tiivistekerros vahingoitu! Alustan vauriot ja epätasaisuudet oikaistaan 3230 superrapidfix pikasaneerauslaastilla. Levitä kaksi kerrosta 4400 multicoat vedeneristettä. Alimman kerroksen pitää olla sormikuiva, ennen kuin sivellään toinen kerros. Uusi laatta kiinnitetään 3230 pikasaneerauslaastilla, jota sivellään laatan taakse. Kun laasti on kuivanut, laatta saumataan normaalisti. Vaikka käytettäisiinkin samaa saumausmassaa kuin alkuperäisesti, voi niissä alussa olla hiukan värieroa. 8

9 Lisätiedot Märkätilan pehmeät saumat Pehmeät (silikoni-) saumat tehdään vain kohtiin, oissa on aiheellista odottaa materiaalin liikehdintää. Pehmeitä saumoja käytetään normaalisti: Vastavaletuissa betonialustoissa, nurkissa, kulmissa ja eri materiaalien yhtymäkohdissa, kun betoni on valettu vähemmän kuin vuotta ennen laatoitusta. Eri materiaalien yhtymäkohtia ovat mm. seinälevy betoniseinän vieressä, ikkunalaudat, oven karmit ja kynnykset. Pehmeitä saumoja ei pidä laittaa keraamisten laattojen ja lattiaritilöiden väliin tai lattian ja seinän yhtymäkohtiin ja seinien välisiin nurkkiin vakaalla alustalla. Betonialustan, rapatun tai vastaavan alustan vedeneristys Usein ilmoitetaan suhteellinen kosteus merkkinä siitä, milloin vedeneristystä tarvitaan. On vaikeaa ilmoittaa täysin sopiva arvo, minkä vuoksi ilman negatiivisten vaikutusten riskiä määrätyn suhteellisen kosteusarvon ylittyessä voimme antaa seuraavan neuvon: Kun alusta pohjustaessa on niin kuiva, että tartuntapohjuste imeytyy ja kuivuu 1 2 tunnissa, ehdot on täytetty edellyttäen, että alustaan jäänyt kosteus voi kuivua toiseen suuntaan. Tämä ei kuitenkaan päde betonilattiaan, joka on valettu maan päälle ilman eristystä / kapillaarisen nousun katkaisevaa kerrosta. kynnystä vasten Pehmeä sauma Keraaminen laatta Vahvistusnauha Kiinnityslaasti Vedeneriste on nostettava kynnystä vasten valmiin lattian tasolle. Oven kohdalla olevan eristekerroksen vaakasuoran tason on oltava yhteydessä 20 mm yli eristekerroksen tasosta lattiakaivon yläreunalla. Tässä sallitaan kynnyksen sovitus valmiiseen lattiatasoon. Jos kynnys puuttuu, täytyy asentaa näkymätön kynnys, jotta tiiviste- ja vesisulkuker- Kiinnitysaine ros voidaan tehdä laatoituksen. Tiivistekerros mira supersil Vedeneristekerros ja katto Muovitulppa 1. Poraa reikä Katon likaantumisen estämiseksi 2. Täytä reikä seinän vedeneristekerros lopetetaan normaalisti mira supersil 3. Muovitulppa viimeistään 10 mm ennen katon ja seinän yhtymiskohtaa. 4. Täytä tulppa Vaihtoehtoisesti voidaan tiivistemassalla laittaa itsekiinnittyvä tiivistenauha 5. Kiristä ruuvi! seinän ylimpään osaan. Maavaraisen lattian vedeneristys Kun lattia on suorassa kosketuksessa maahan ilman eristävää / kapillaarista nousua katkaisevaa kerrosta, toteutetaan vedeneristys käyttäen 4650 aquastop flexible vesitiivistä ja diffuusioavointa kalvoa. Märkätilan lattian nopea rakentaminen Kevytbetoni-, betoni-, Leca ja rapatun alustan esityöstö 6810 cemplaster seinä- ja kattotasoitteella Alustassa olevat railot ja syvennykset oikaistaan ensin. Tasoitus tehdään leveällä teräslastalla betomix pikabetoni mahdollistaa vedeneristyksen levittämisen muutaman tunnin kuluttua valamisesta betomix pikabetoni kovettuu nopeasti, se on sementtipohjaista, valamiseen ja korjaustöihin tarkoitettua ca. kuivabetonia. 25 mm Se soveltuu käytettäväksi erityisesti silloin, kun vedeneristys pitää tehdä valamisen jälkeen. 12 mm Sitä levitetään vähintään 20 mm paksuinen kerros. Menekki 1,9 kg/m²/mm kerrospaksuus. Työstöaika on korkeintaan 60 minuuttia multicoat vedeneristettä levitetään n. 3 tuntia 6998 betomix pikabetonin valamisen jälkeen. Rapatun- ja betonialustan tasoitus ja kaadon teko ca. 25 mm 6810 cemplaster tasoite on sementtipohjaista, vedenkestävää seinälaastia tasoitukseen ja korjaustöihin. Sitä voidaan levittää 2-10 mm paksuinen kerros per työstö. Täsmällistä sivelyä ja reikien korjausta varten sekoitetaan jäykempi laasti, jota sivellään korkeintaan 30 mm paksuinen kerros. Kaadon teko esim. lattiakaivoon päin voidaan käyttää X-plan tasoitetta alennetulla vesimäärällä tai 6950 expres pikatasoitetta, joka on nopeasti kovettuvaa rakennustasoitetta. 9

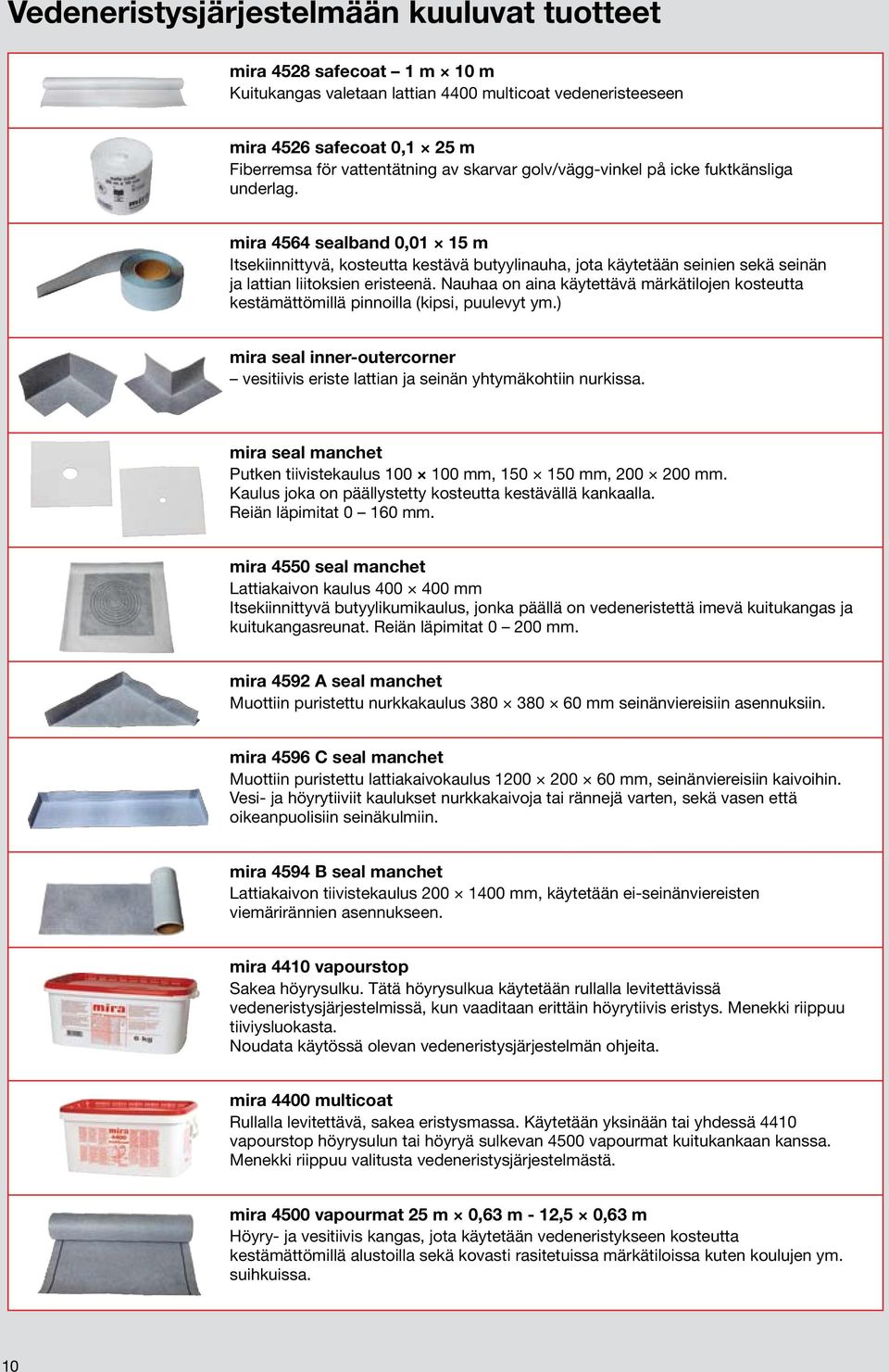

10 järjestelmään kuuluvat tuotteet mira 4528 safecoat 1 m 10 m Kuitukangas valetaan lattian 4400 multicoat vedeneristeeseen mira 4526 safecoat 0,1 25 m Fiberremsa för vattentätning av skarvar golv/vägg-vinkel på icke fuktkänsliga underlag. mira 4564 sealband 0,01 15 m Itsekiinnittyvä, kosteutta kestävä butyylinauha, jota käytetään seinien sekä seinän ja lattian liitoksien eristeenä. Nauhaa on aina käytettävä märkätilojen kosteutta kestämättömillä pinnoilla (kipsi, puulevyt ym.) mira seal inner-outercorner vesitiivis eriste lattian ja seinän yhtymäkohtiin nurkissa. mira seal manchet Putken tiivistekaulus mm, mm, mm. Kaulus joka on päällystetty kosteutta kestävällä kankaalla. Reiän läpimitat mm. mira 4550 seal manchet Lattiakaivon kaulus mm Itsekiinnittyvä butyylikumikaulus, jonka päällä on vedeneristettä imevä kuitukangas ja kuitukangasreunat. Reiän läpimitat mm. mira 4592 A seal manchet Muottiin puristettu nurkkakaulus mm seinänviereisiin asennuksiin. mira 4596 C seal manchet Muottiin puristettu lattiakaivokaulus mm, seinänviereisiin kaivoihin. Vesi- ja höyrytiiviit kaulukset nurkkakaivoja tai rännejä varten, sekä vasen että oikeanpuolisiin seinäkulmiin. mira 4594 B seal manchet Lattiakaivon tiivistekaulus mm, käytetään ei-seinänviereisten viemärirännien asennukseen. mira 4410 vapourstop Sakea höyrysulku. Tätä höyrysulkua käytetään rullalla levitettävissä vedeneristysjärjestelmissä, kun vaaditaan erittäin höyrytiivis eristys. Menekki riippuu tiiviysluokasta. Noudata käytössä olevan vedeneristysjärjestelmän ohjeita. mira 4400 multicoat Rullalla levitettävä, sakea eristysmassa. Käytetään yksinään tai yhdessä 4410 vapourstop höyrysulun tai höyryä sulkevan 4500 vapourmat kuitukankaan kanssa. Menekki riippuu valitusta vedeneristysjärjestelmästä. mira 4500 vapourmat 25 m 0,63 m - 12,5 0,63 m Höyry- ja vesitiivis kangas, jota käytetään vedeneristykseen kosteutta kestämättömillä alustoilla sekä kovasti rasitetuissa märkätiloissa kuten koulujen ym. suihkuissa. 10

11 järjestelmään kuuluvat tuotteet mira 4180 primer Käytetään pölynsitomisaineena, huokostiivisteenä ja parantamaan tarttumista imevään alustaan sekä lastu- ja vanerilevyjen esikäsittelyyn ennen laastin/tasoitteen, vedeneristeen ym. levittämistä. Optimaalinen tartunta huokoisiin alustoihin saadaan käyttämällä pensseliä/harjaa. mira 3110 unifix - valkoinen Joustava, hyvin tarttuva kiinnityslaasti, joka ei tummu ja soveltuu hyvin kaikentyyppisten luonnonkivien, lasimosaiikin sekä keraamisten ja läpikuultavien laattojen kiinnitykseen. Luokitus EN 12004/12002 standardin mukaan: C2TE S1 mira C2TE - harmaa Joustava saneerauslaasti. Erittäin joustava laasti, jota on helppo käyttää. Laastin hyvä kantokyky takaa liukumattoman kiinnityksen seinään. Vesitiivis ja pakkasenkestävä. Sisä- ja ulkokäyttöön Luokitus EN 12004/12002 standardin mukaan: C2TE S1. mira 3130 superfix valkoinen Saneerauslaasti, joka tarttuu hyvin ja on mira joustava. Tätä laastia viodaan käyttää kaikenlaisiin keraamisiin ja luonnonkivilaattoihin ilman tummumisen tai saostuman muodostumisen riskiä. Vesitiivis ja pakkasenkestävä. Sisä- ja ulkokäyttöön Luokitus EN 12004/12002 standardin mukaan: C2TE S2. mira z-fix - valkoinen Erittäin joustava ja kevyt saneerauslaasti, joka on 30% riittoisampaa kuin tavalliset saneerauslaastit. Laasti soveltuu hyvin isoihin pinnoihin, koska sitä on helppo työstää ja se tarttuu hyvin. Vesitiivis ja pakkasenkestävä. Sisä- ja ulkokäyttöön Luokitus EN 12004/12002 standardin mukaan: C2TE S2. mira mastic Helposti levitettävä ja puhdistettava, sementtipohjainen saumauslaasti Sauman leveys korkeintaan 5 mm. Laasti soveltuu niin seinä- kuin lattialaattoihin, normaaliin käyttöön. Luokitus EN standardin mukaan: CG2 mira supercolour Nopeasti kovettuva, sementtipohjainen, joustava, likaa ja vettä hylkivä saumauslaasti, jota suositellaan käytettäväksi märkätiloissa, joissa tarvitaan helppo siivous. Saumauslaasti tarttuu hyvin ja soveltuu erittäin koviin keraamisiin, huonosti vettä imeviin laattoihin. Saatavissa useita eri värisävyjä. Luokitus EN standardin mukaan: CG2 mira rustic Cementbunden, rustik fogmassa som är lätt att påföra och rengöra. För fogbredder 3 15 mm. Lämplig för plattor på golv och väggar för normal användning. Klass enligt EN CG2. mira supersil Neutraalisti kovettuva saniteettisilikoni, jota käytetään imeviin luonnonkiiviin ja joka ei muodosta varjoja. Homesuojattu ja bakteereja hylkivä. Toimitetaan sementtisaumojen värejä vastaavissa värisävyissä. Neutralhärdande sanitetssilikonfogmassa. Kaikkien tuotteiden ohjelehti löytyy sivustolta 11

12 NAVERVEJ 13 DK-4000 ROSKILDE TLF märkätiloissa Lattian valaminen ja tasoitus Keraamisten laattojen kiinnitys Kaapelien ja klinkkerien kunnostus Yrityksellä mira byggeprodukter on laaja valikoima helppotajuisia, sekä ammattikäyttöön että kuluttajille tarkoitettuja tiedotusmateriaaleja. miran tuotteet toimitetaan käytännöllisissä pakkauksissa, joiden päälle on painettu käyttöohjeet, joissa kuvataan tarkasti, miten kyseistä tuotetta käytetään. Liite laatuasiakirjaan Täytä tämä kaavake ja liitä se laatuasiakirjaan ja tähän asennusohjeeseen todisteena siitä, että työ on tehty vedeneristysjärjestelmällä, joka on hyväksytty Suomen rakennusalan toimesta näiden asennusohjeiden perusteella. Märkätilatöiden yhteydessä asiakirja annetaan tilaajalle tai kiinteistön omistajalle. Tämä on tilaajan / kiinteistönomistajan dokumentaatio ammattimaisesti suoritetusta työstä. Siitä voi olla hyötyä, jos myöhemmin ilmestyy ongelmia/erimielisyyksiä. Hanke: Nimi Työn suorittaja: Nimi Osoite Yritys Seinä: Lattia: FI 1 FI 2 FI 1 FI 2 Päiväys: Allekirjoitus: Jälleenmyyjä: B-10 MARKETING A/S /02.10 FI NAVERVEJ 13 DK-4000 ROSKILDE TLF Egegaardsvej 2 DK-4621 Gadstrup Tel Fa info@mira.eu.com
